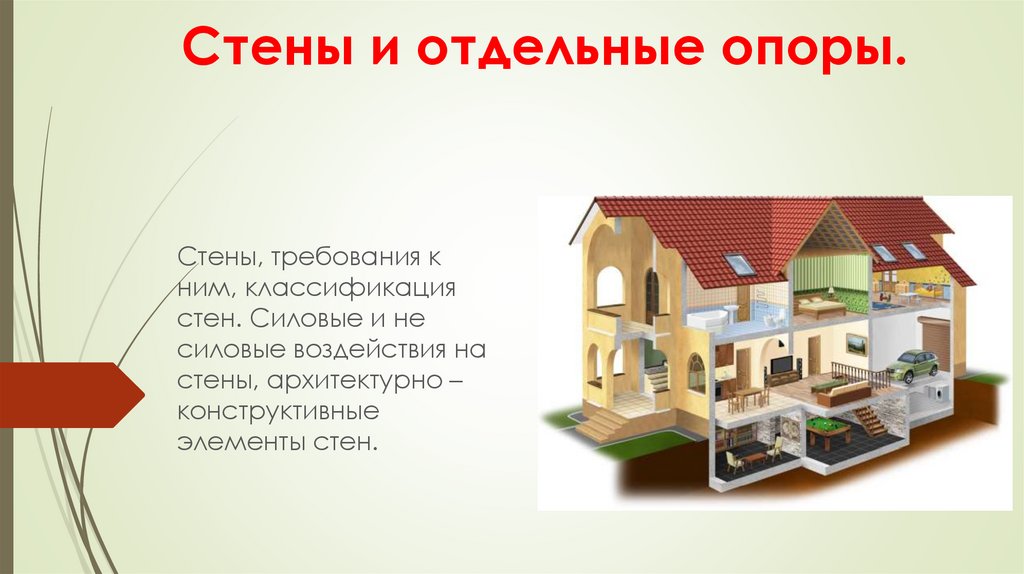

Стены и отдельные опоры

1. Стены и отдельные опоры.

Стены, требования к
ним, классификация
стен. Силовые и не
силовые воздействия на
стены, архитектурно –
конструктивные
элементы стен.

2.

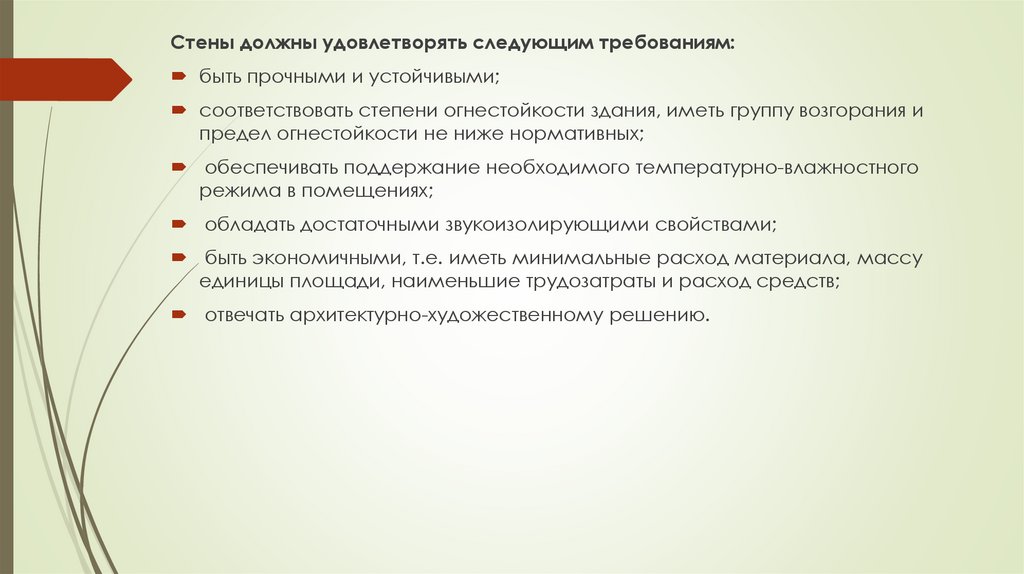

Стены должны удовлетворять следующим требованиям:
быть прочными и устойчивыми;
соответствовать степени огнестойкости здания, иметь группу возгорания и
предел огнестойкости не ниже нормативных;
обеспечивать поддержание необходимого температурно-влажностного
режима в помещениях;
обладать достаточными звукоизолирующими свойствами;
быть экономичными, т.е. иметь минимальные расход материала, массу
единицы площади, наименьшие трудозатраты и расход средств;
отвечать архитектурно-художественному решению.

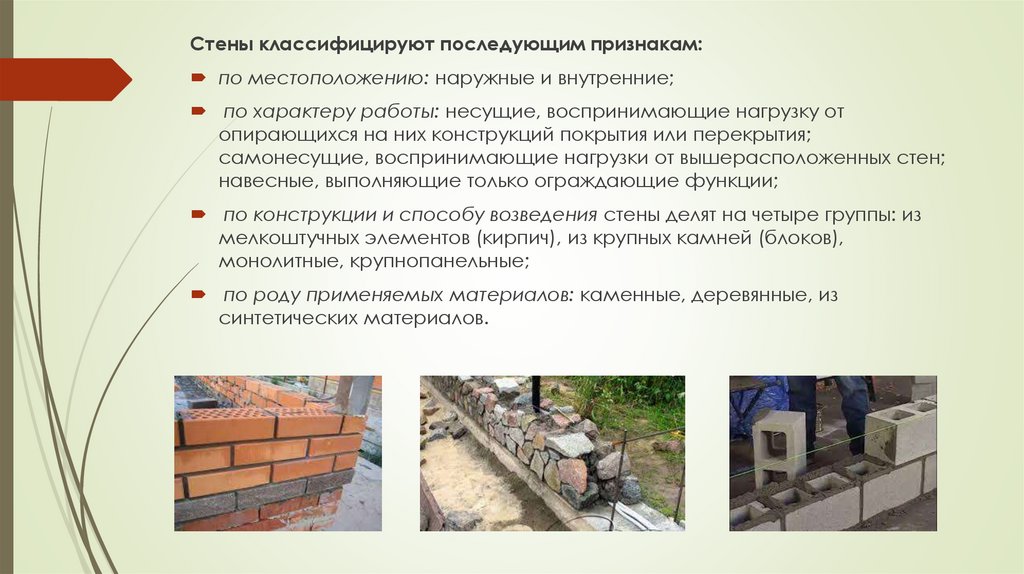

3.

Стены классифицируют последующим признакам:
по местоположению: наружные и внутренние;
по характеру работы: несущие, воспринимающие нагрузку от
опирающихся на них конструкций покрытия или перекрытия;
самонесущие, воспринимающие нагрузки от вышерасположенных стен;
навесные, выполняющие только ограждающие функции;
по конструкции и способу возведения стены делят на четыре группы: из
мелкоштучных элементов (кирпич), из крупных камней (блоков),
монолитные, крупнопанельные;
по роду применяемых материалов: каменные, деревянные, из
синтетических материалов.

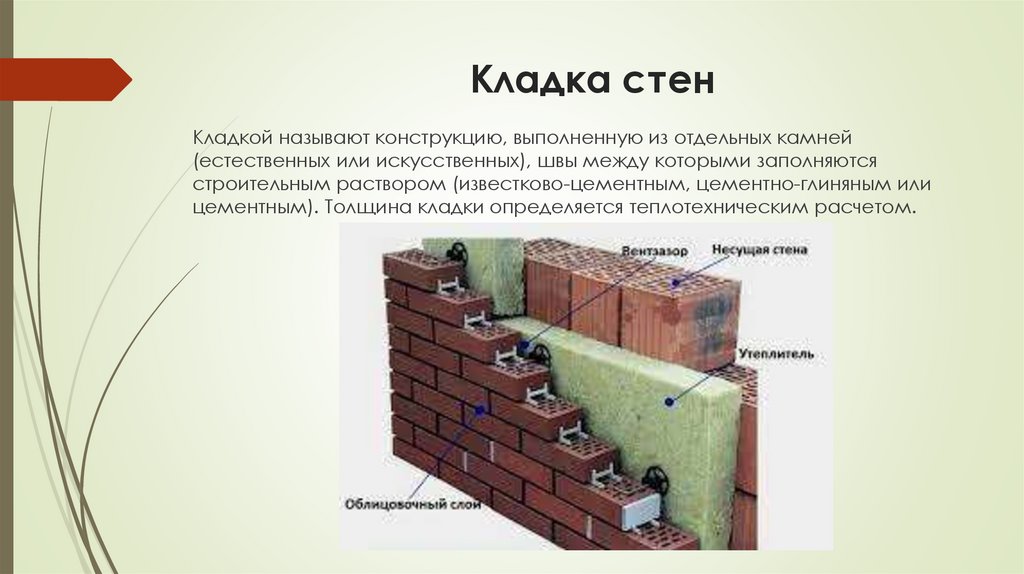

4. Кладка стен

Кладкой называют конструкцию, выполненную из отдельных камней
(естественных или искусственных), швы между которыми заполняются
строительным раствором (известково-цементным, цементно-глиняным или
цементным). Толщина кладки определяется теплотехническим расчетом.

5.

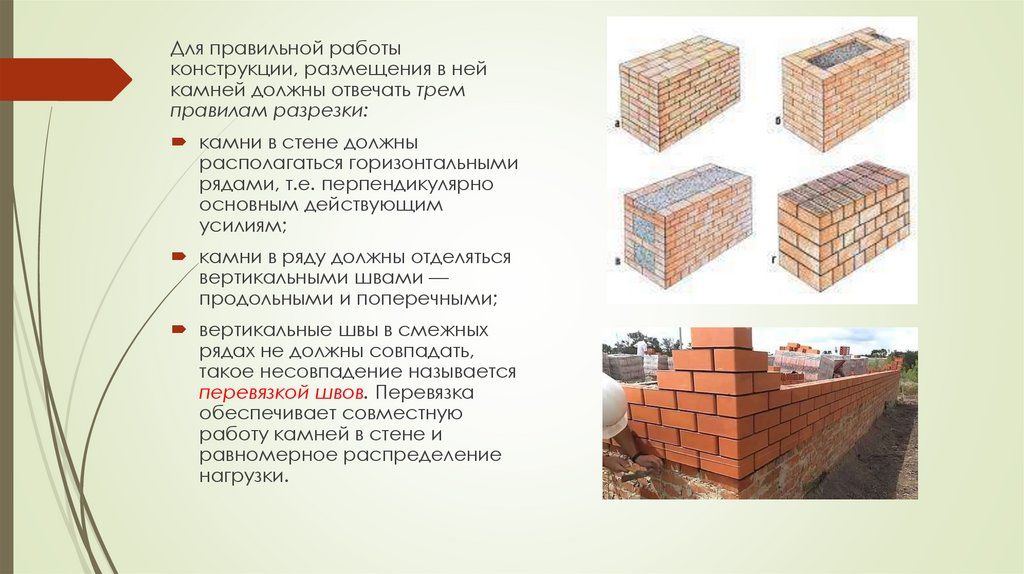

Для правильной работы
конструкции, размещения в ней
камней должны отвечать трем
правилам разрезки:
камни в стене должны
располагаться горизонтальными
рядами, т.е. перпендикулярно
основным действующим
усилиям;
камни в ряду должны отделяться
вертикальными швами —
продольными и поперечными;
вертикальные швы в смежных
рядах не должны совпадать,
такое несовпадение называется
перевязкой швов. Перевязка
обеспечивает совместную
работу камней в стене и
равномерное распределение
нагрузки.

6.

Кирпичные стены выполняют из керамического и силикатного кирпича.
Стандартный кирпич имеет размеры 120 х 65 х 250 мм. Применяют также
полуторный кирпич, имеющий высоту 88 мм.
Боковую поверхность кирпича, имеющую размер 120 х 65 мм или 120 х 88
мм, называют тычком. Ряд кирпичей, уложенный этими поверхностями,
называют тычковым. Поверхность кирпича, имеющую размеры 65 х 250
мм, называют ложком. Ряд кирпичей, уложенный этими поверхностями,
называют ложковым. Поверхность кирпича, имеющую размеры 250 х 120
мм, называют постелью.

7. Архитектурно-конструктивные элементы стен

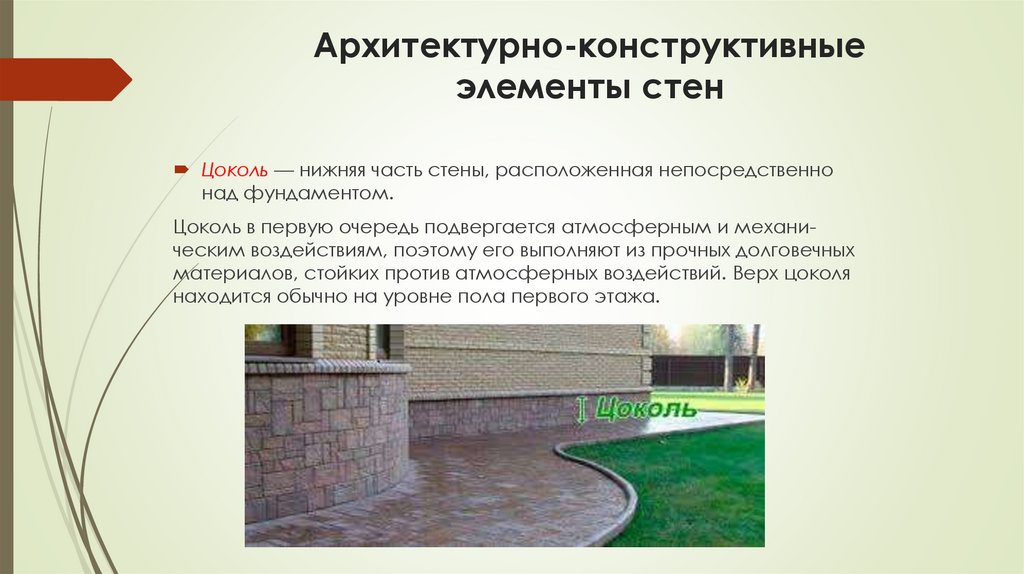

Цоколь — нижняя часть стены, расположенная непосредственно
над фундаментом.
Цоколь в первую очередь подвергается атмосферным и механическим воздействиям, поэтому его выполняют из прочных долговечных
материалов, стойких против атмосферных воздействий. Верх цоколя
находится обычно на уровне пола первого этажа.

8.

Карниз — горизонтальный
выступ из плоскости стены,
предназначенный для отвода
вод,
падающих
на
ограждающие конструкции
здания.
Верхний
карниз
называют
венчающим
(главным), он и придает
зданию законченный вид.
В
массовом
строительстве
чаще
всего
применяются
сборные
железобетонные
карнизы

9.

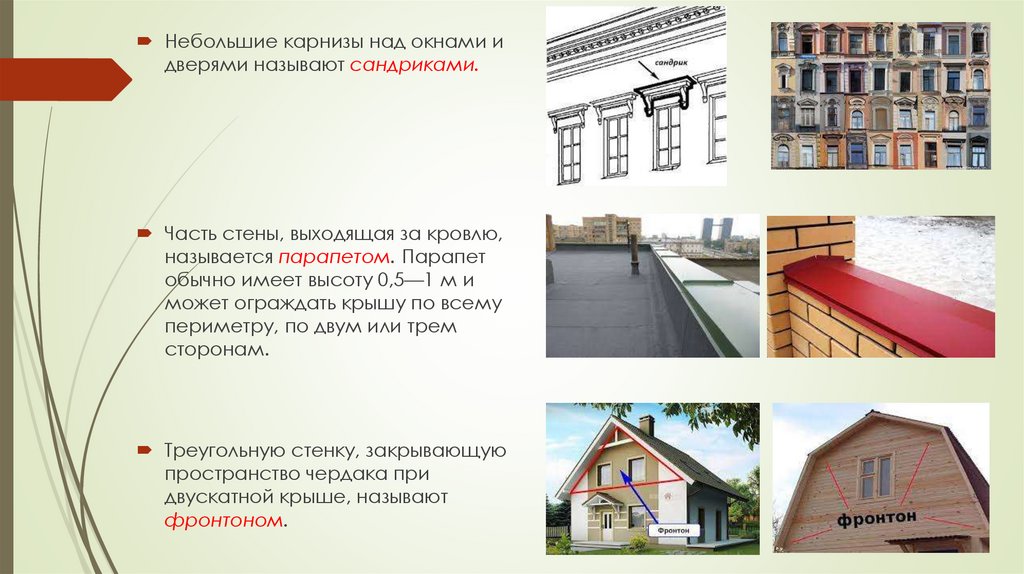

Небольшие карнизы над окнами и
дверями называют сандриками.
Часть стены, выходящая за кровлю,
называется парапетом. Парапет
обычно имеет высоту 0,5—1 м и
может ограждать крышу по всему
периметру, по двум или трем
сторонам.
Треугольную стенку, закрывающую
пространство чердака при
двускатной крыше, называют
фронтоном.

10.

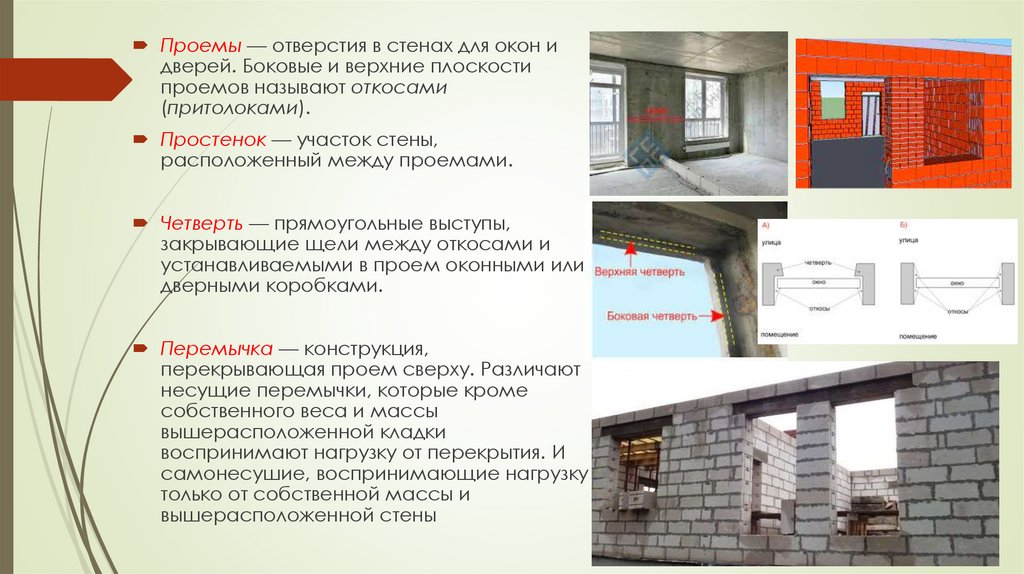

Проемы — отверстия в стенах для окон и
дверей. Боковые и верхние плоскости
проемов называют откосами
(притолоками).
Простенок — участок стены,
расположенный между проемами.
Четверть — прямоугольные выступы,
закрывающие щели между откосами и
устанавливаемыми в проем оконными или
дверными коробками.
Перемычка — конструкция,
перекрывающая проем сверху. Различают
несущие перемычки, которые кроме
собственного веса и массы
вышерасположенной кладки
воспринимают нагрузку от перекрытия. И
самонесушие, воспринимающие нагрузку
только от собственной массы и
вышерасположенной стены

11.

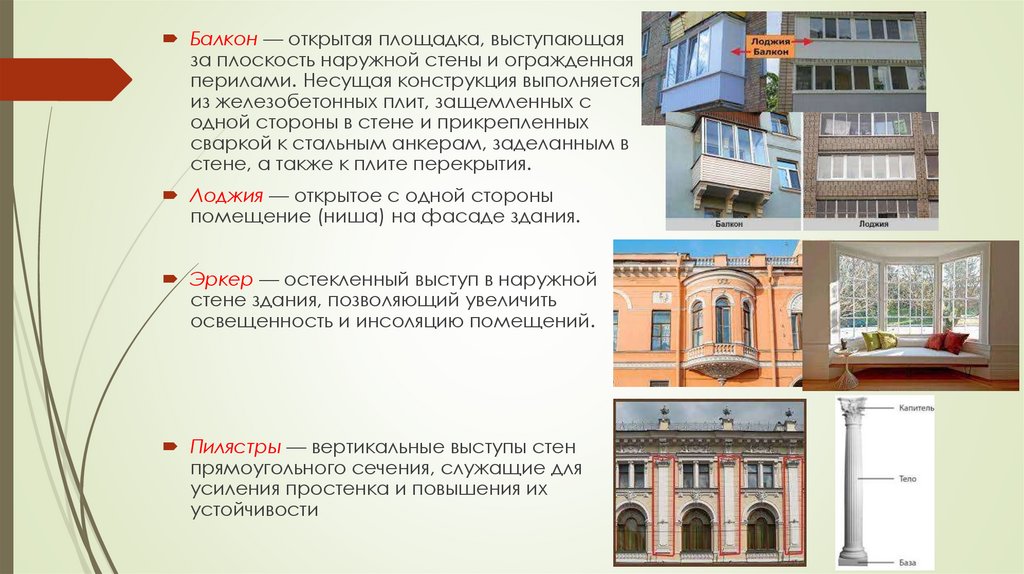

Балкон — открытая площадка, выступающая
за плоскость наружной стены и огражденная
перилами. Несущая конструкция выполняется
из железобетонных плит, защемленных с
одной стороны в стене и прикрепленных
сваркой к стальным анкерам, заделанным в
стене, а также к плите перекрытия.
Лоджия — открытое с одной стороны
помещение (ниша) на фасаде здания.
Эркер — остекленный выступ в наружной
стене здания, позволяющий увеличить
освещенность и инсоляцию помещений.
Пилястры — вертикальные выступы стен
прямоугольного сечения, служащие для
усиления простенка и повышения их
устойчивости

12.

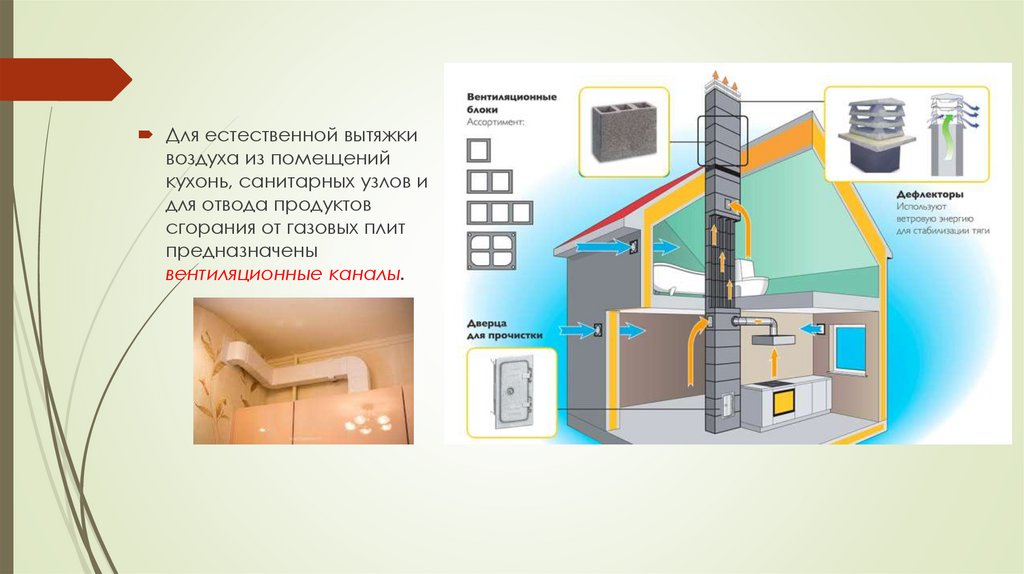

Для естественной вытяжки
воздуха из помещений
кухонь, санитарных узлов и
для отвода продуктов
сгорания от газовых плит
предназначены
вентиляционные каналы.

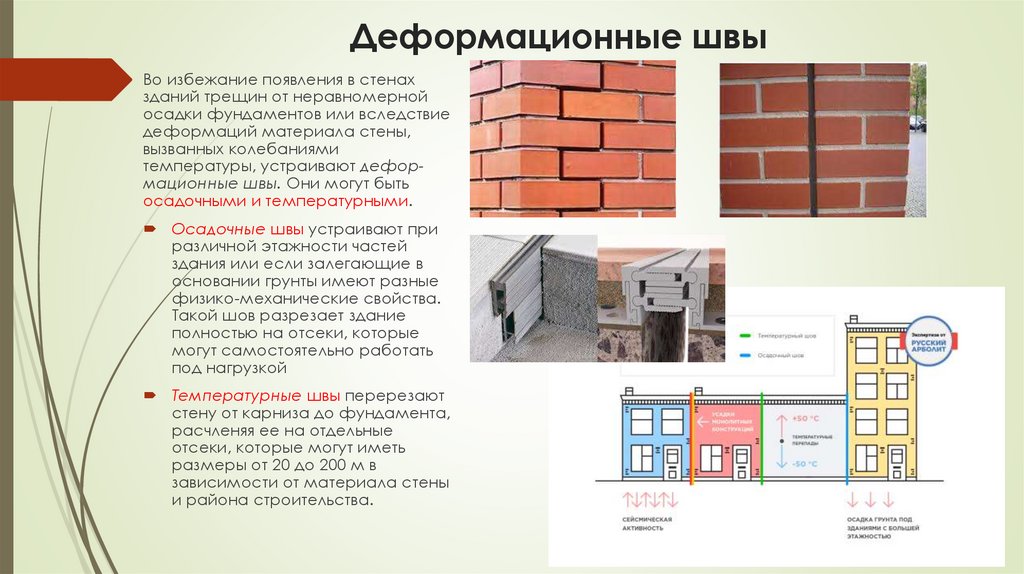

13. Деформационные швы

Во избежание появления в стенах
зданий трещин от неравномерной
осадки фундаментов или вследствие
деформаций материала стены,
вызванных колебаниями
температуры, устраивают деформационные швы. Они могут быть
осадочными и температурными.
Осадочные швы устраивают при
различной этажности частей
здания или если залегающие в
основании грунты имеют разные
физико-механические свойства.
Такой шов разрезает здание
полностью на отсеки, которые
могут самостоятельно работать
под нагрузкой
Температурные швы перерезают
стену от карниза до фундамента,
расчленяя ее на отдельные
отсеки, которые могут иметь
размеры от 20 до 200 м в
зависимости от материала стены
и района строительства.

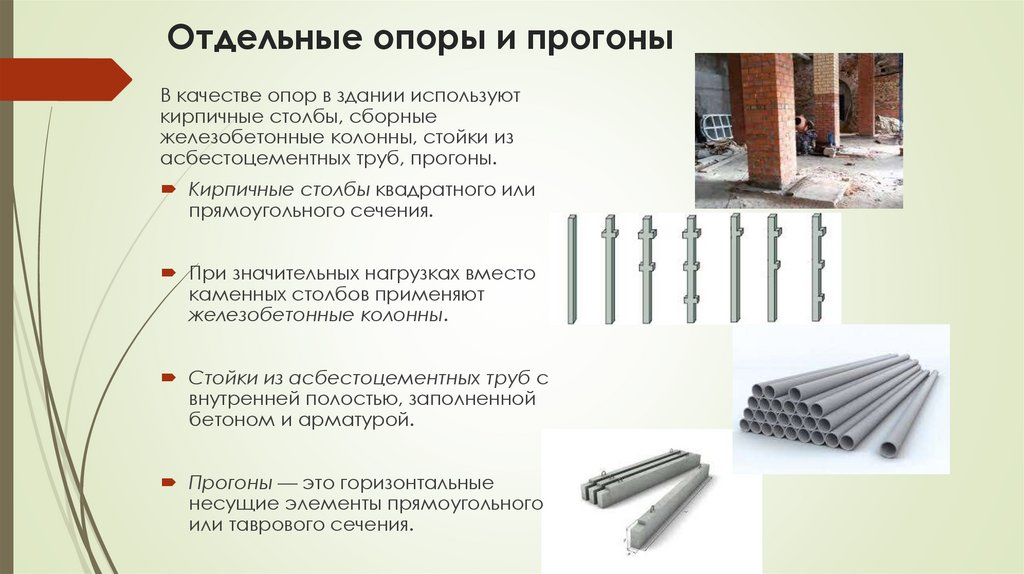

14. Отдельные опоры и прогоны

В качестве опор в здании используют
кирпичные столбы, сборные
железобетонные колонны, стойки из
асбестоцементных труб, прогоны.
Кирпичные столбы квадратного или
прямоугольного сечения.
При значительных нагрузках вместо
каменных столбов применяют
железобетонные колонны.
Стойки из асбестоцементных труб с
внутренней полостью, заполненной
бетоном и арматурой.
Прогоны — это горизонтальные
несущие элементы прямоугольного
или таврового сечения.
