Кафе и рестораны фудкорта в открытом парке

1.

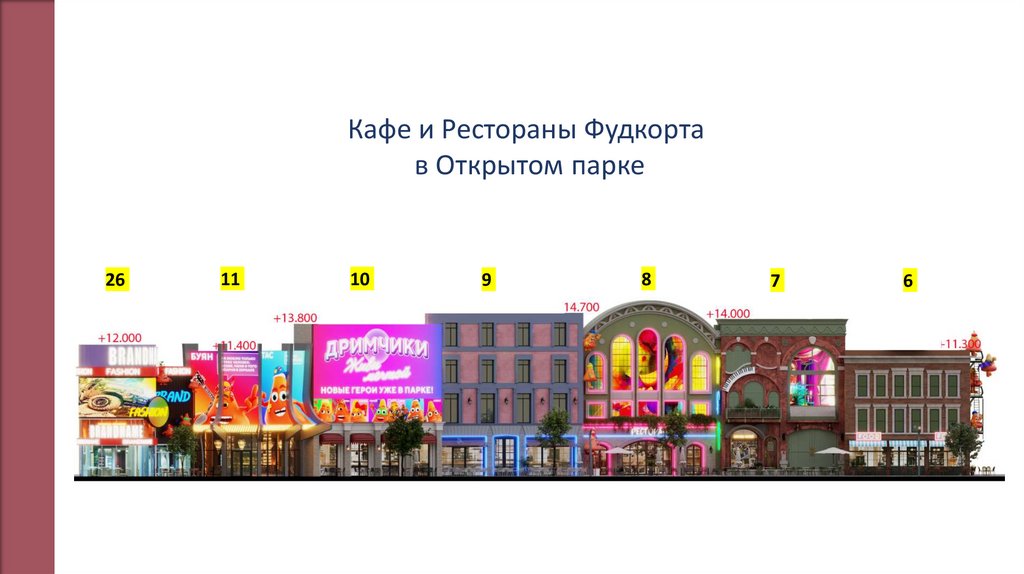

Кафе и Рестораны Фудкорта
в Открытом парке
26
11
10
9
8
7
6

2.

План-схема: технология фудкорта

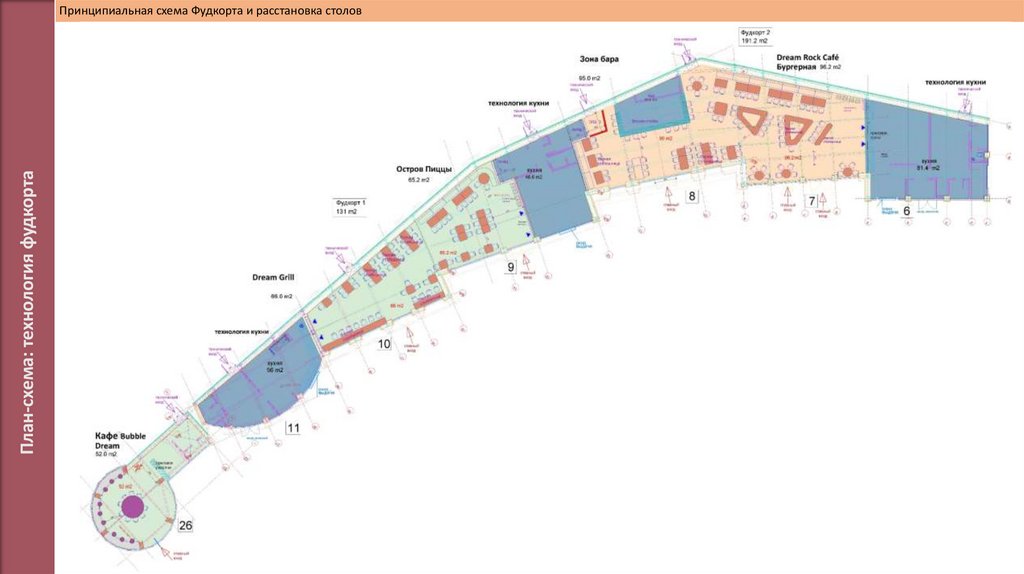

Принципиальная схема Фудкорта и расстановка столов

3.

Визуализация
Фасад_26
План-схема
Разрез по несущим конструкциям

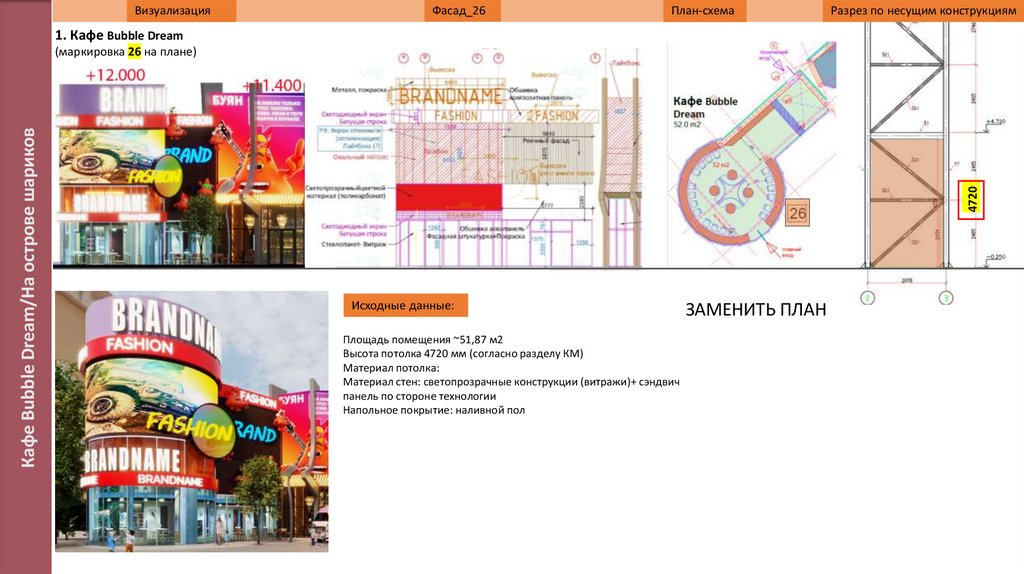

1. Кафе Bubble Dream
4720
Кафе Bubble Dream/На острове шариков
(маркировка 26 на плане)
Исходные данные:
Площадь помещения ~51,87 м2
Высота потолка 4720 мм (согласно разделу КМ)
Материал потолка:
Материал стен: светопрозрачные конструкции (витражи)+ сэндвич
панель по стороне технологии
Напольное покрытие: наливной пол
ЗАМЕНИТЬ ПЛАН

4.

Кафе Bubble Dream/На острове шариков

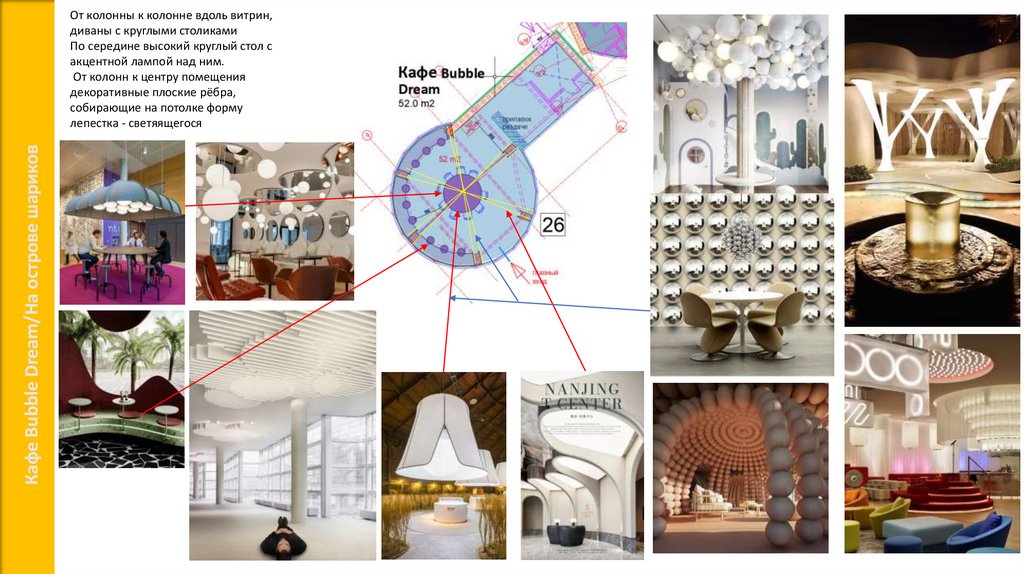

От колонны к колонне вдоль витрин,
диваны с круглыми столиками
По середине высокий круглый стол с
акцентной лампой над ним.
От колонн к центру помещения
декоративные плоские рёбра,
собирающие на потолке форму
лепестка - светяящегося

5.

Кафе Bubble Dream/На острове шариков

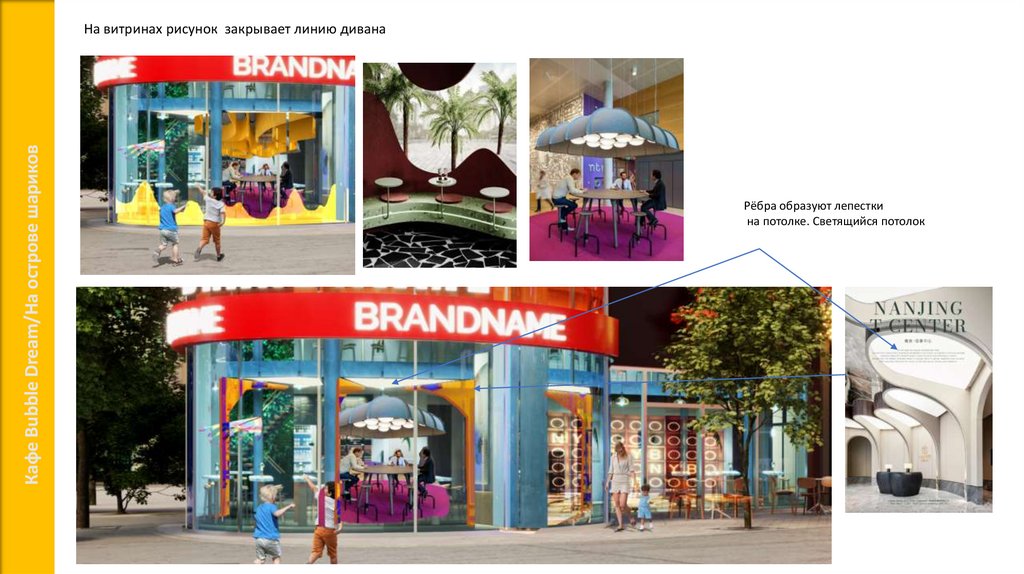

На витринах рисунок закрывает линию дивана
Рёбра образуют лепестки
на потолке. Светящийся потолок

6.

Кафе Bubble Dream/На острове шариков

7.

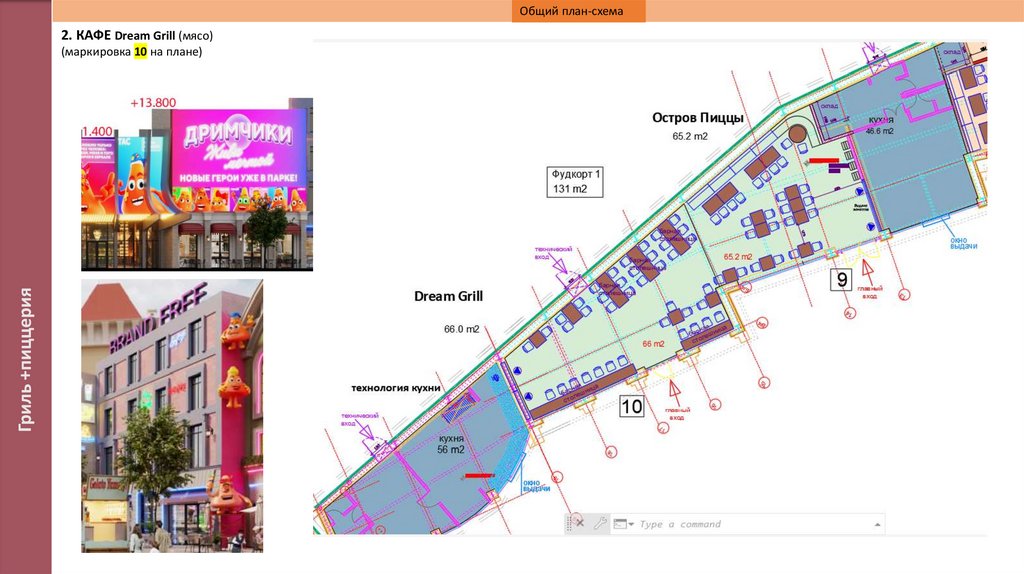

Общий план-схема

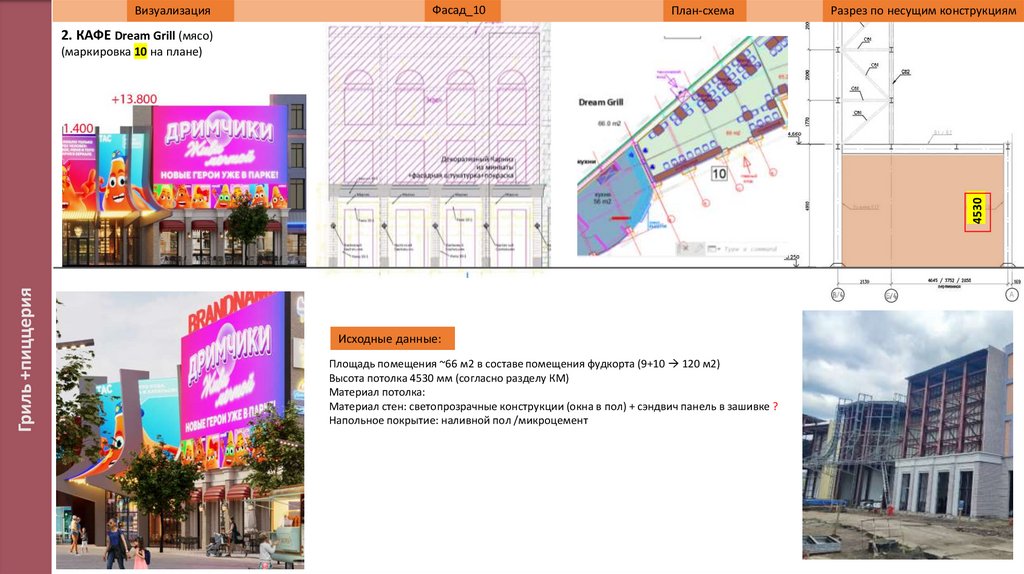

2. КАФЕ Dream Grill (мясо)
Гриль +пиццерия
(маркировка 10 на плане)

8.

Визуализация
Фасад_10
План-схема
Разрез по несущим конструкциям
2. КАФЕ Dream Grill (мясо)
Гриль +пиццерия
4530
(маркировка 10 на плане)
Исходные данные:
Площадь помещения ~66 м2 в составе помещения фудкорта (9+10 120 м2)
Высота потолка 4530 мм (согласно разделу КМ)
Материал потолка:
Материал стен: светопрозрачные конструкции (окна в пол) + сэндвич панель в зашивке ?
Напольное покрытие: наливной пол /микроцемент

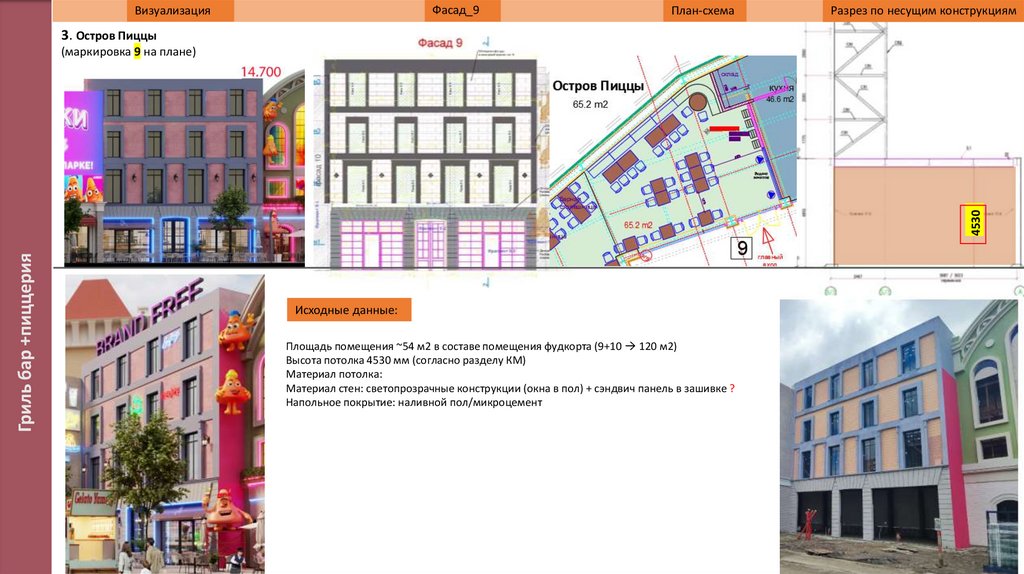

9.

Фасад_9
Визуализация
План-схема
Разрез по несущим конструкциям
3. Остров Пиццы
Гриль бар +пиццерия
4530
(маркировка 9 на плане)
Исходные данные:
Площадь помещения ~54 м2 в составе помещения фудкорта (9+10 120 м2)
Высота потолка 4530 мм (согласно разделу КМ)
Материал потолка:
Материал стен: светопрозрачные конструкции (окна в пол) + сэндвич панель в зашивке ?
Напольное покрытие: наливной пол/микроцемент

10.

Пиццерия и Гриль. Концепт бетонного пола и стен, потолок темно-серый, пространство делится на две зоны декором
Гриль бар +пиццерия
ПИЦЦЕРИЯ
ГРИЛЬ

11.

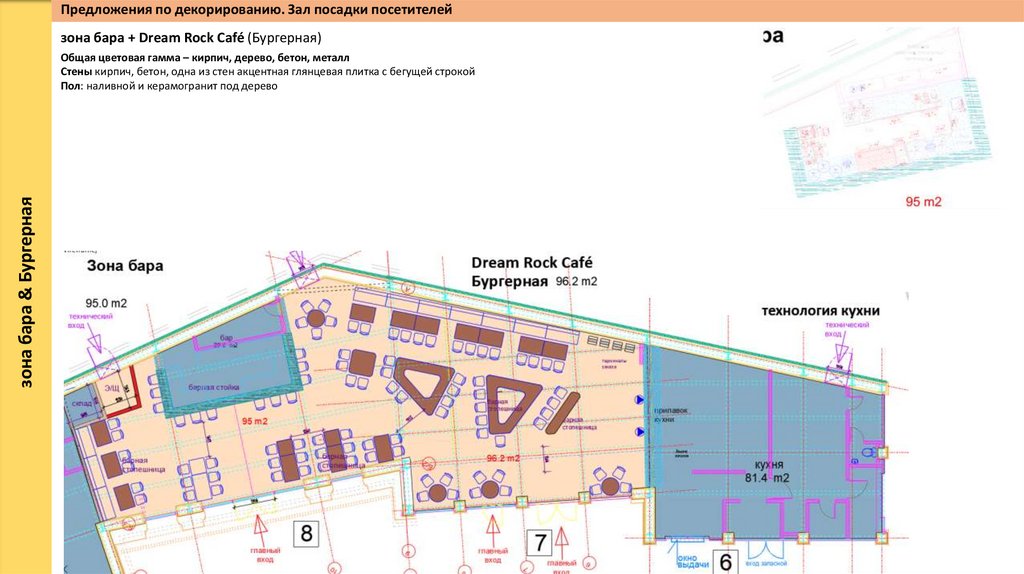

Предложения по декорированию. Зал посадки посетителей
зона бара + Dream Rock Café (Бургерная)
зона бара & Бургерная
Общая цветовая гамма – кирпич, дерево, бетон, металл
Стены кирпич, бетон, одна из стен акцентная глянцевая плитка с бегущей строкой
Пол: наливной и керамогранит под дерево

12.

Визуализация
Фасад_8
План-схема
Разрез по несущим конструкциям
зона бара
4530

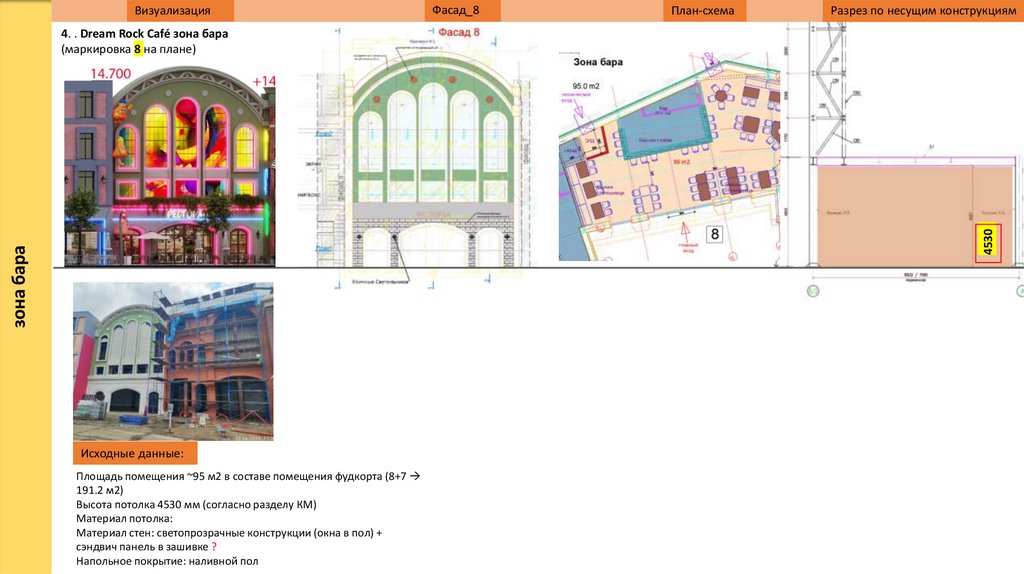

4. . Dream Rock Café зона бара
(маркировка 8 на плане)
Исходные данные:
Площадь помещения ~95 м2 в составе помещения фудкорта (8+7
191.2 м2)
Высота потолка 4530 мм (согласно разделу КМ)
Материал потолка:
Материал стен: светопрозрачные конструкции (окна в пол) +
сэндвич панель в зашивке ?
Напольное покрытие: наливной пол

13.

Фасад_7
Визуализация
Разрез по несущим конструкциям
Dream Rock Café
(Бургерная)
4570
Dream Rock Café (Бургерная)

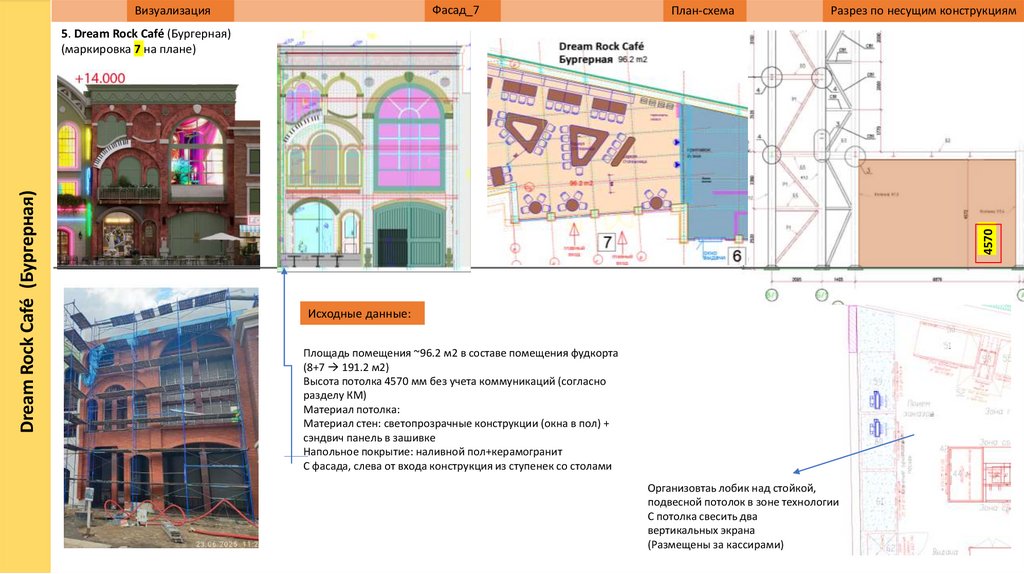

5. Dream Rock Café (Бургерная)
(маркировка 7 на плане)
План-схема
Исходные данные:
Площадь помещения ~96.2 м2 в составе помещения фудкорта
(8+7 191.2 м2)
Высота потолка 4570 мм без учета коммуникаций (согласно
разделу КМ)
Материал потолка:
Материал стен: светопрозрачные конструкции (окна в пол) +
сэндвич панель в зашивке
Напольное покрытие: наливной пол+керамогранит
С фасада, слева от входа конструкция из ступенек со столами
Организовтаь лобик над стойкой,
подвесной потолок в зоне технологии
С потолка свесить два
вертикальных экрана
(Размещены за кассирами)

14.

Dream Rock Café (Бургерная)

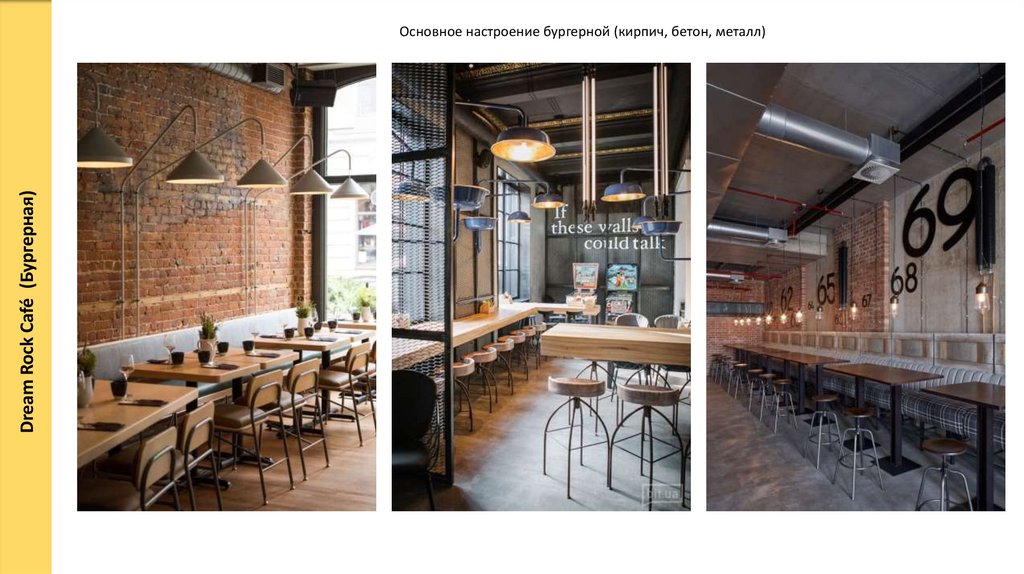

Основное настроение бургерной (кирпич, бетон, металл)

15.

Dream Rock Café (Бургерная)

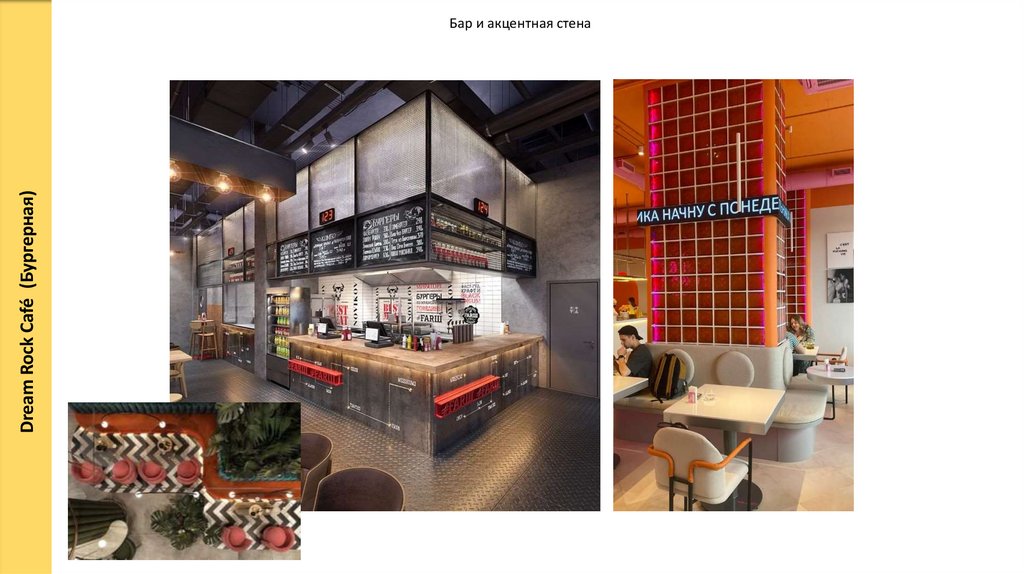

Бар и акцентная стена
