Tandembox. Обучение по продукции. Учебный центр Blum Россия

1.

Обучение по продукции
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |
1

2.

TANDEMBOX

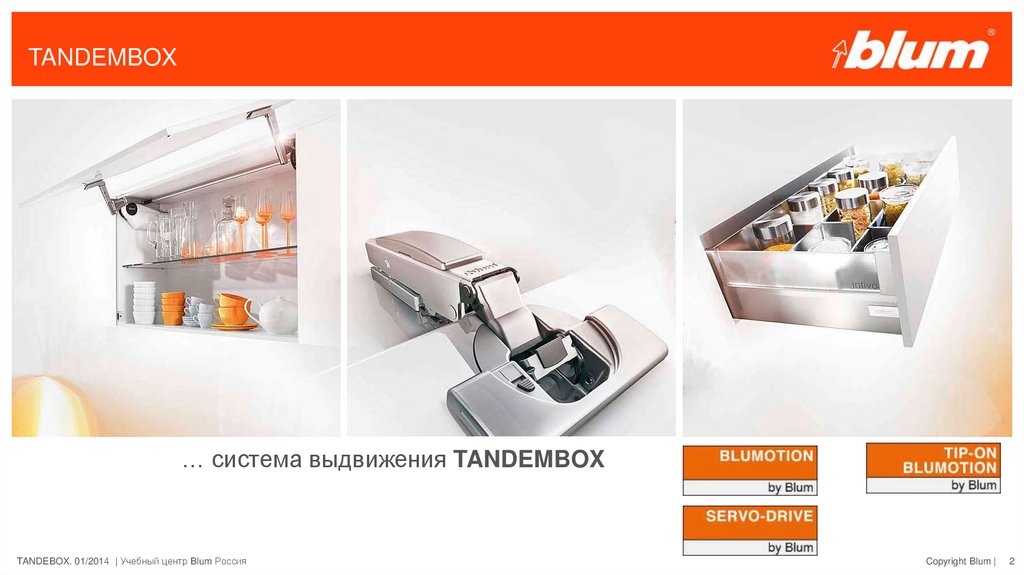

… система выдвижения TANDEMBOX
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |
2

3. TANDEMBOX

Система выдвижения TANDEMBOX
Программа и ассортимент
Технические детали
Монтаж и регулировка
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

4.

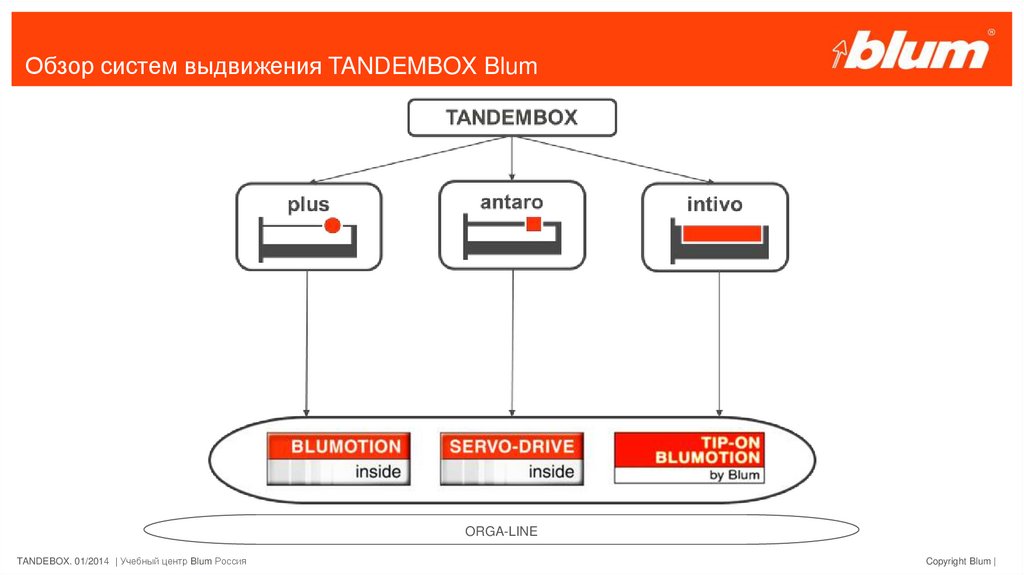

Обзор систем выдвижения TANDEMBOX Blum
ORGA-LINE
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

5.

TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

6.

TANDEMBOX
Общая информация
TANDEMBOX

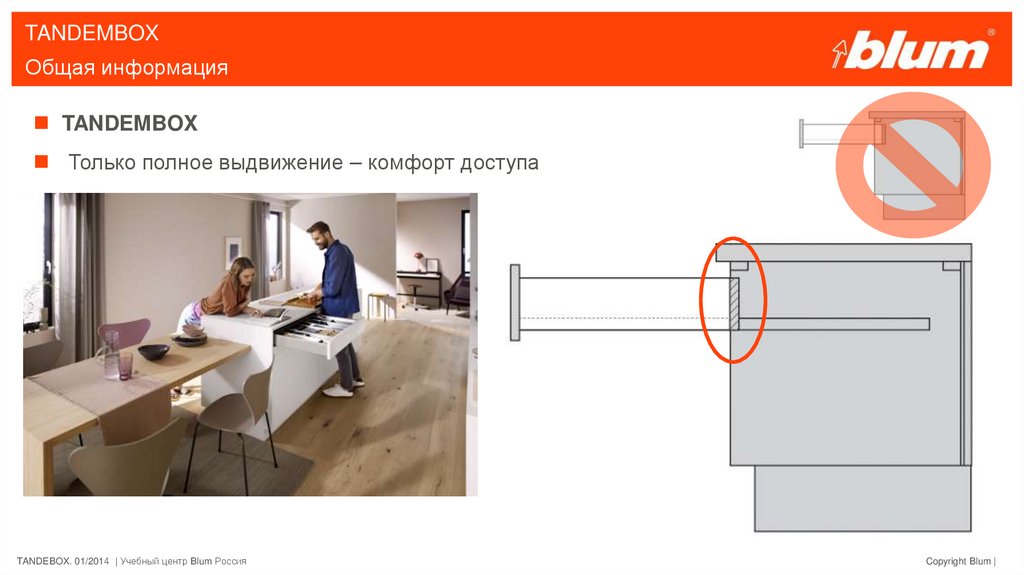

Только полное выдвижение – комфорт доступа
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

7.

TANDEMBOX
Общая информация

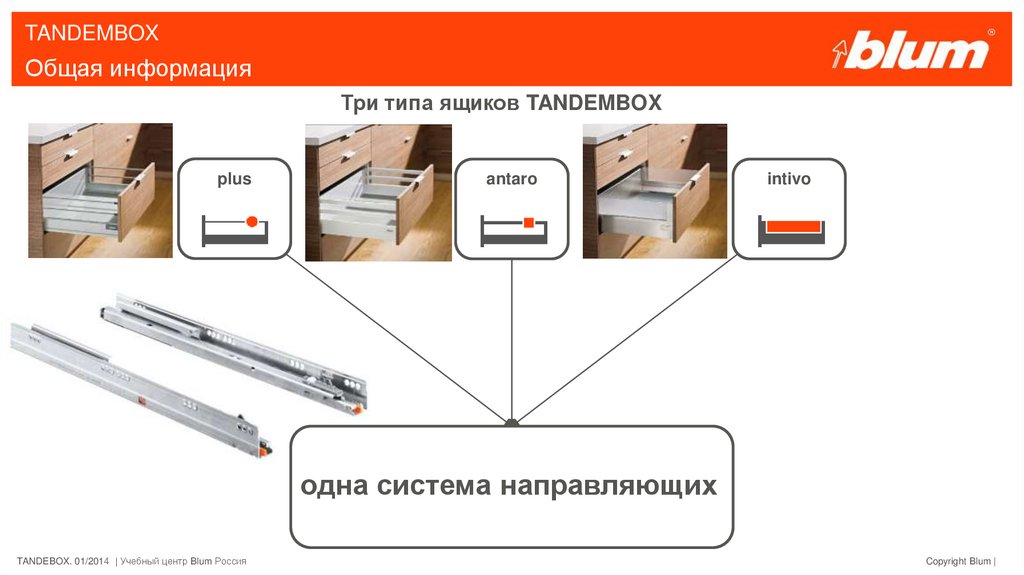

Три типа ящиков TANDEMBOX
plus
antaro
intivo
одна система направляющих
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

8.

TANDEMBOX
Программа и ассортимент

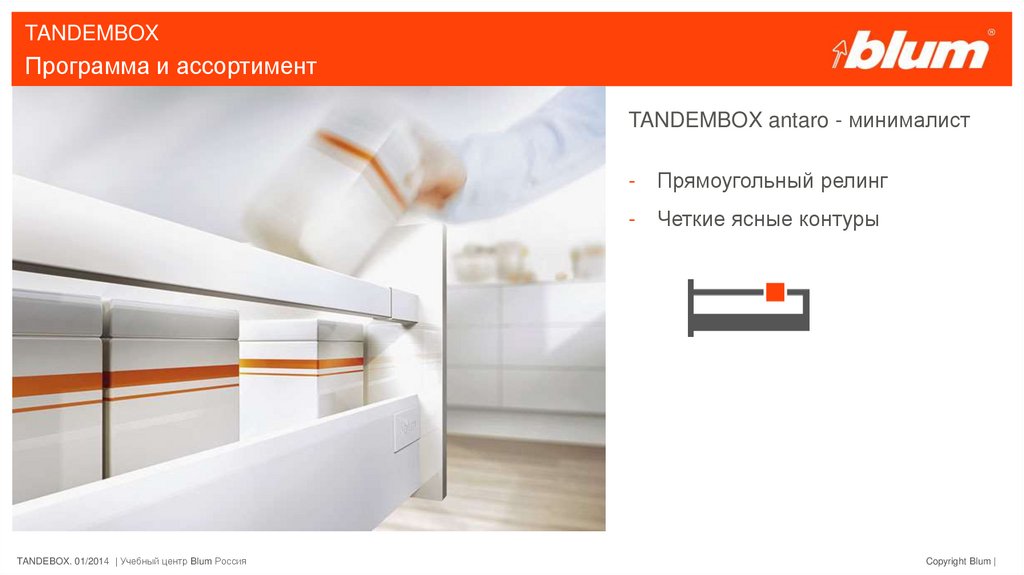

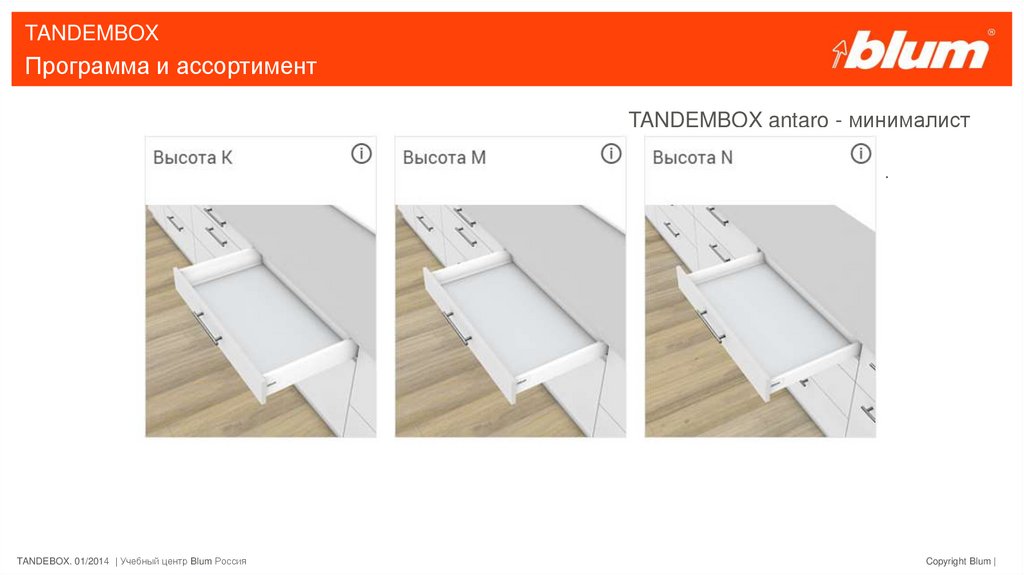

TANDEMBOX antaro - минималист
TANDEBOX. 01/2014 | Учебный центр Blum Россия
-
Прямоугольный релинг
-
Четкие ясные контуры
Copyright Blum |

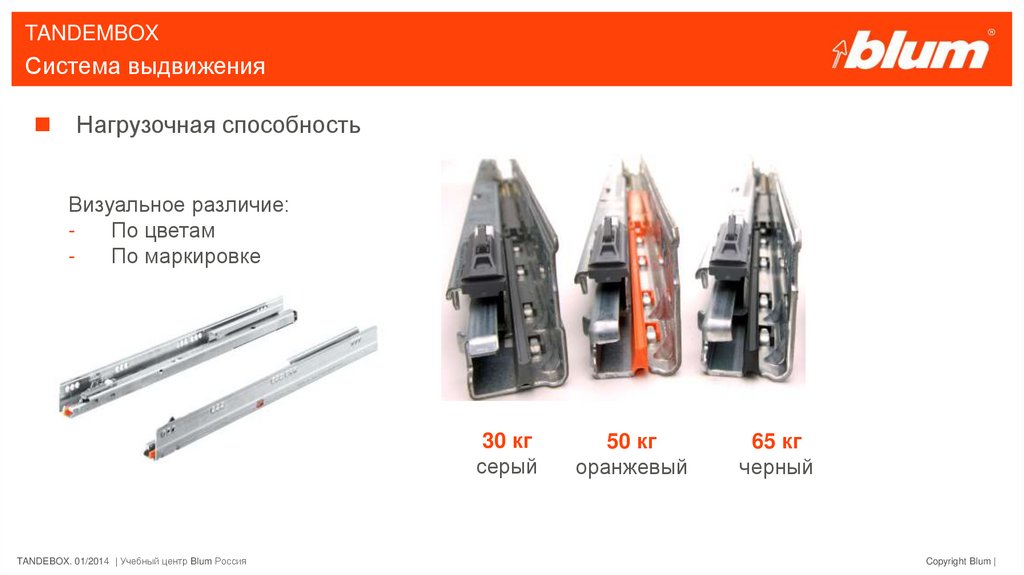

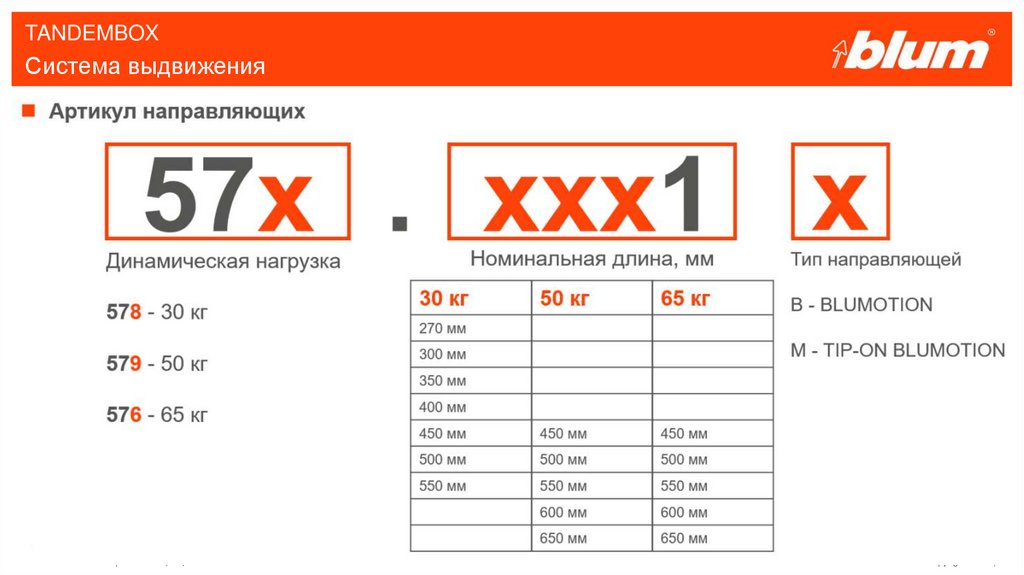

TANDEMBOX
Система выдвижения
Нагрузочная способность
Визуальное различие:
По цветам
По маркировке
30 кг
серый
TANDEBOX. 01/2014 | Учебный центр Blum Россия
50 кг
оранжевый
65 кг
черный
Copyright Blum |

10.

TANDEMBOX
Система выдвижения
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

11.

12.

TANDEMBOX
Система выдвижения

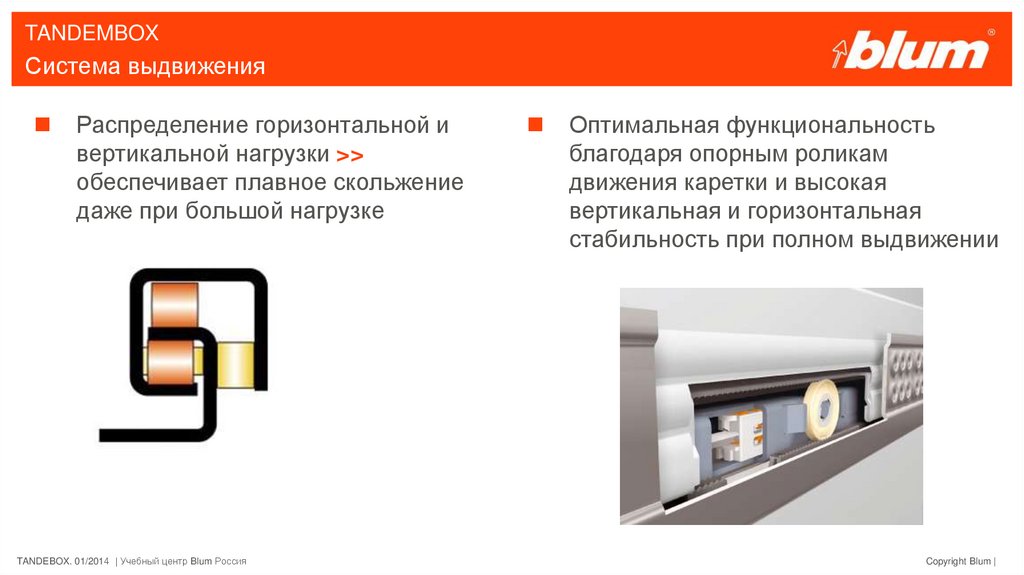

Распределение горизонтальной и
вертикальной нагрузки >>
обеспечивает плавное скольжение
даже при большой нагрузке
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Оптимальная функциональность
благодаря опорным роликам
движения каретки и высокая
вертикальная и горизонтальная
стабильность при полном выдвижении
Copyright Blum |

13.

TANDEMBOX
Система выдвижения

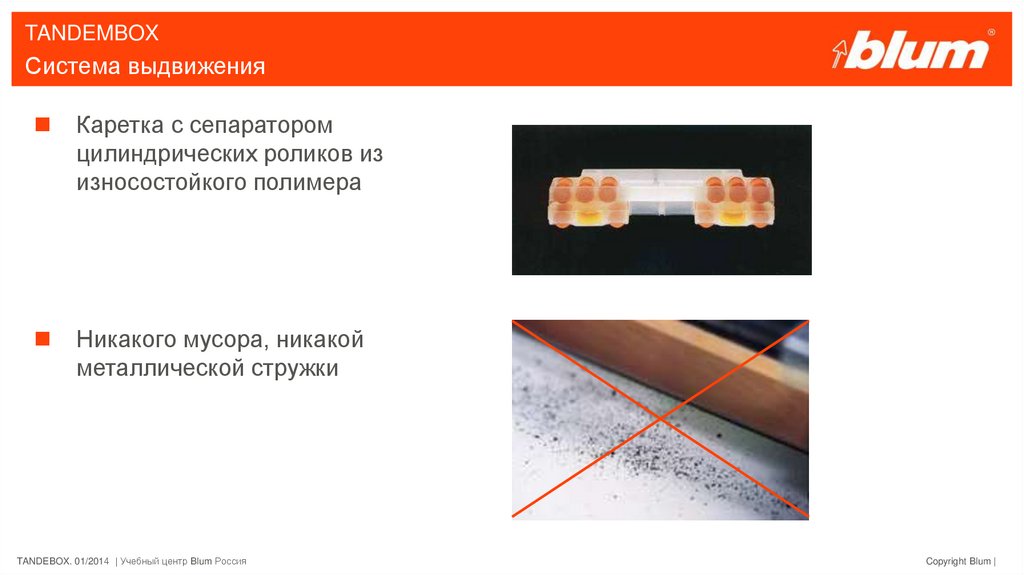

Каретка с сепаратором
цилиндрических роликов из
износостойкого полимера
Никакого мусора, никакой
металлической стружки
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

14.

TANDEMBOX
Система выдвижения

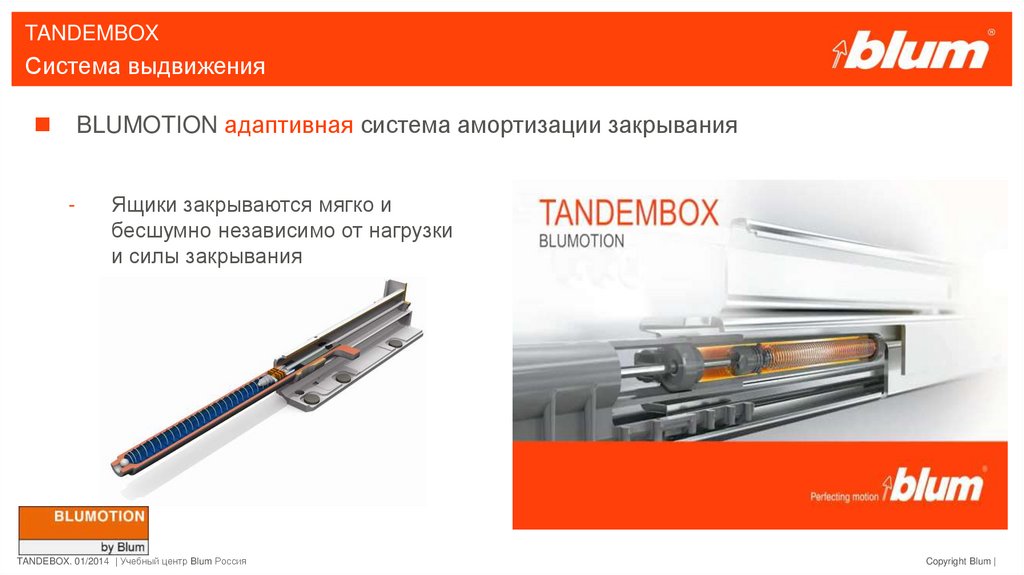

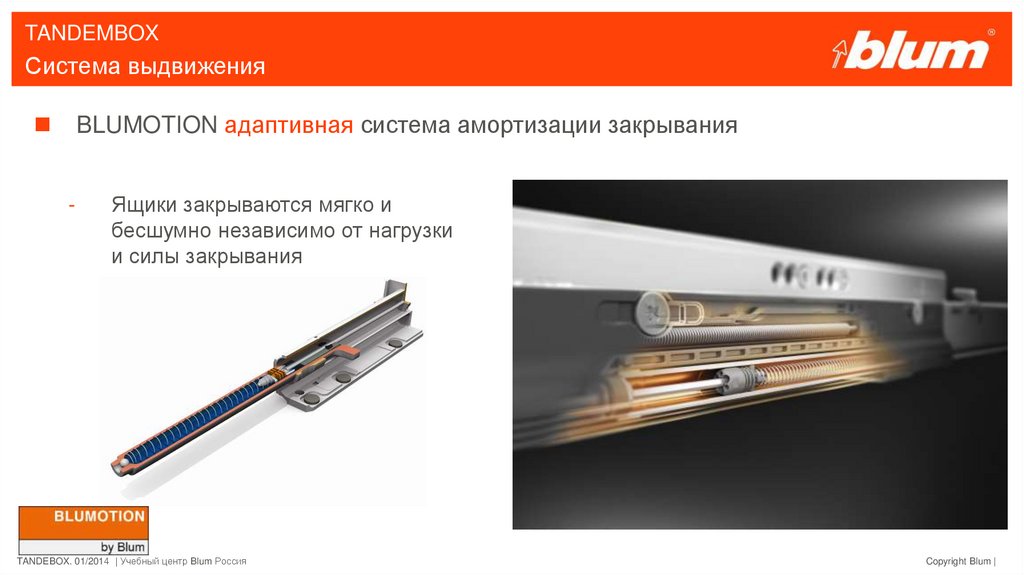

BLUMOTION адаптивная система амортизации закрывания
-
Ящики закрываются мягко и
бесшумно независимо от нагрузки
и силы закрывания
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

15.

16.

TANDEMBOX
Система выдвижения

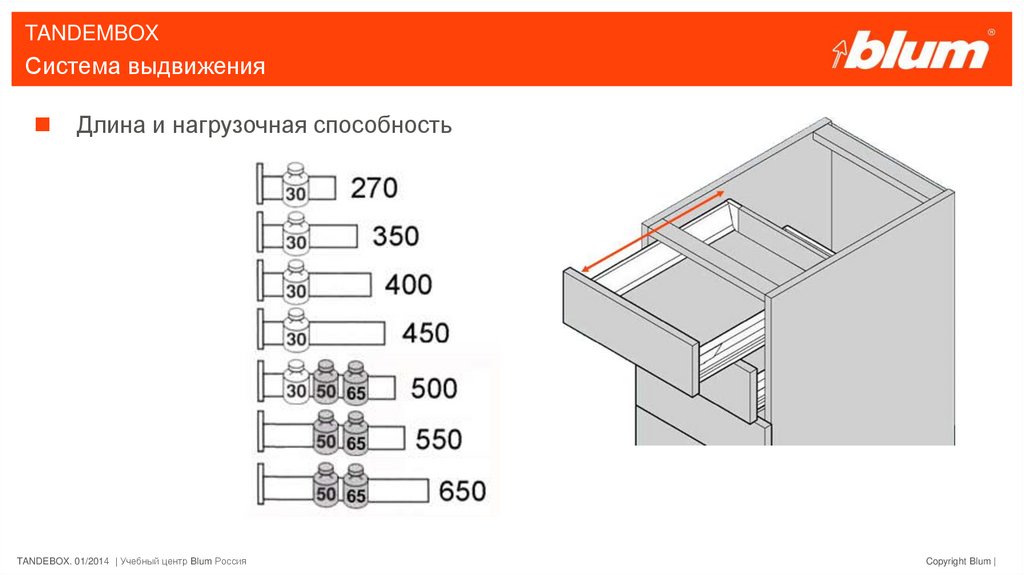

Длина и нагрузочная способность
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

17.

TANDEMBOX
Система выдвижения

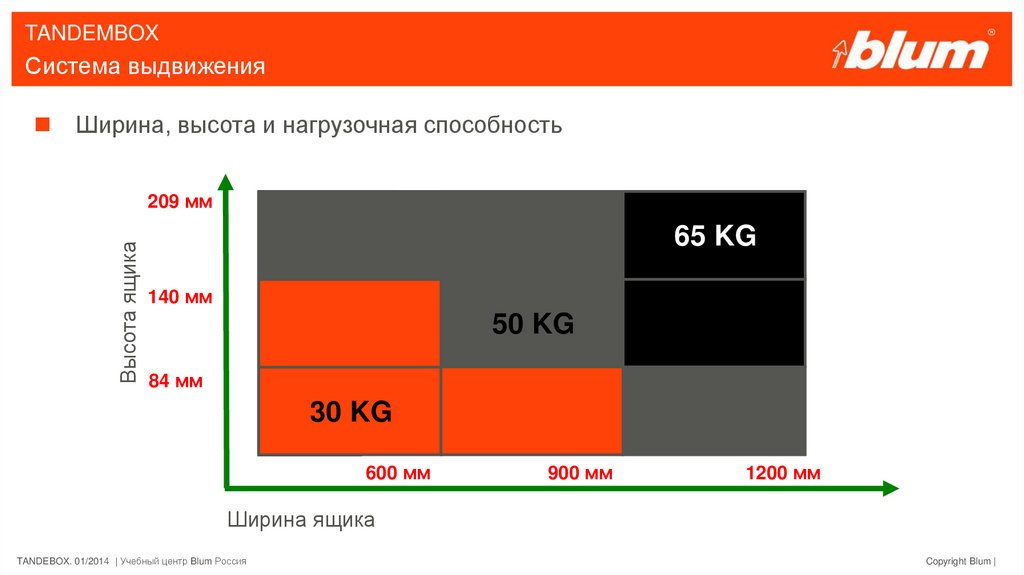

Ширина, высота и нагрузочная способность
Высота ящика
209 мм
65 KG
140 мм
50 KG
84 мм
30 KG
600 мм
900 мм
1200 мм
Ширина ящика
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

18.

TANDEMBOX
Система выдвижения

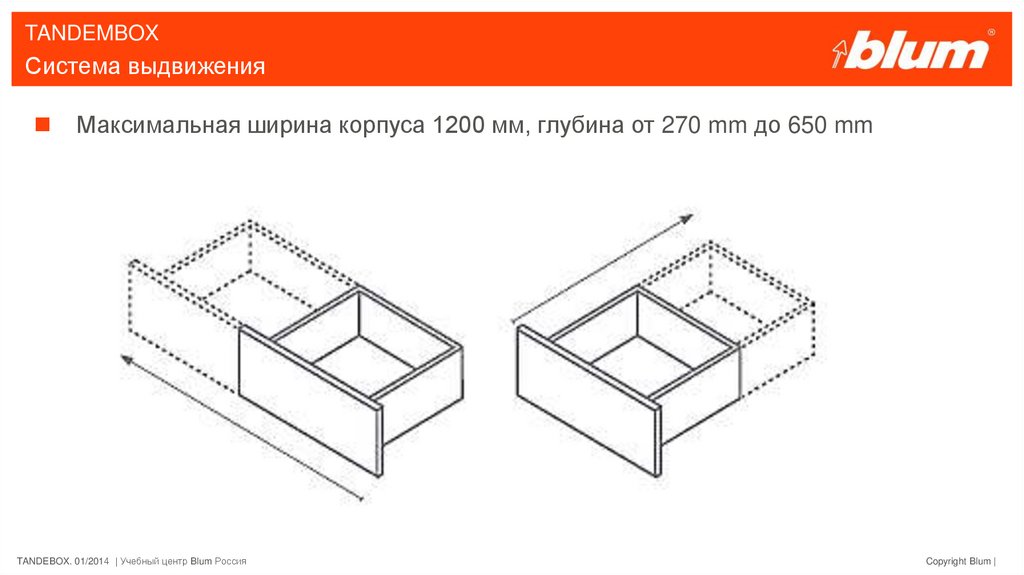

Максимальная ширина корпуса 1200 мм, глубина от 270 mm до 650 mm
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

19.

TANDEMBOX
The TANDEMBOX
Система
выдвижения
system

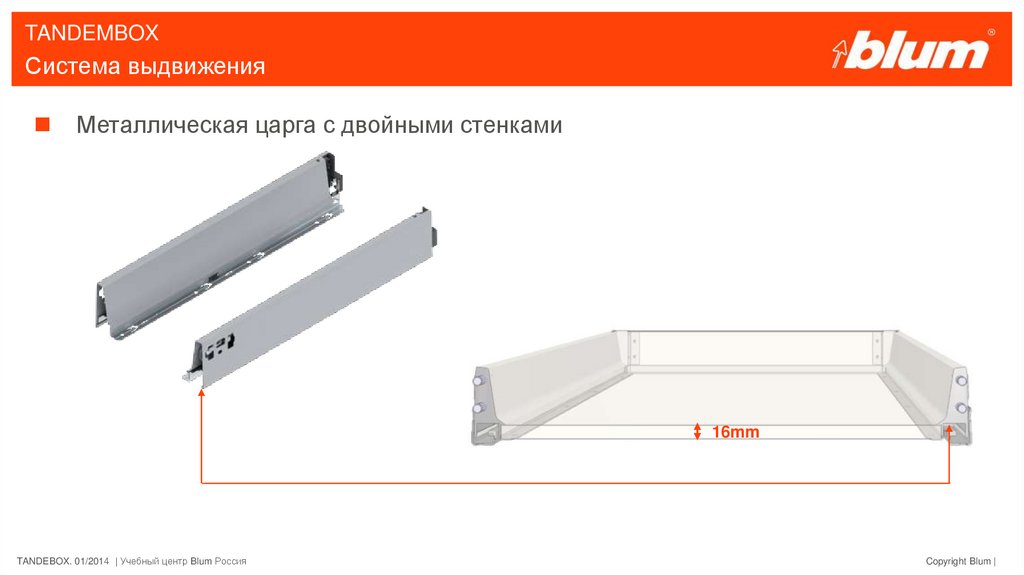

Металлическая царга с двойными стенками
16mm
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

20.

TANDEMBOX
Система выдвижения

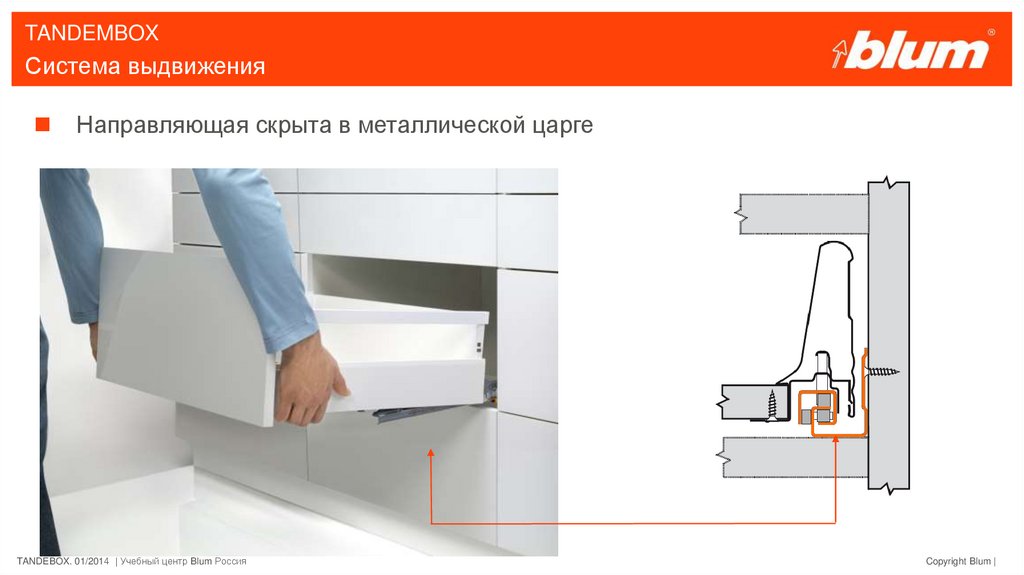

Направляющая скрыта в металлической царге
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

21.

TANDEMBOX
Общая информация

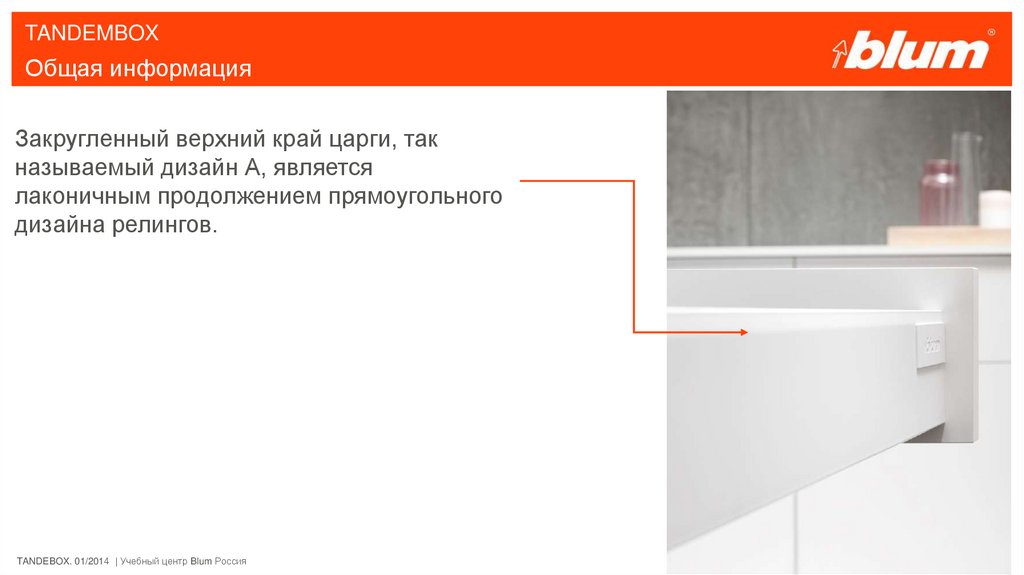

Закругленный верхний край царги, так
называемый дизайн А, является
лаконичным продолжением прямоугольного
дизайна релингов.
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

22.

TANDEMBOX
Общая информация

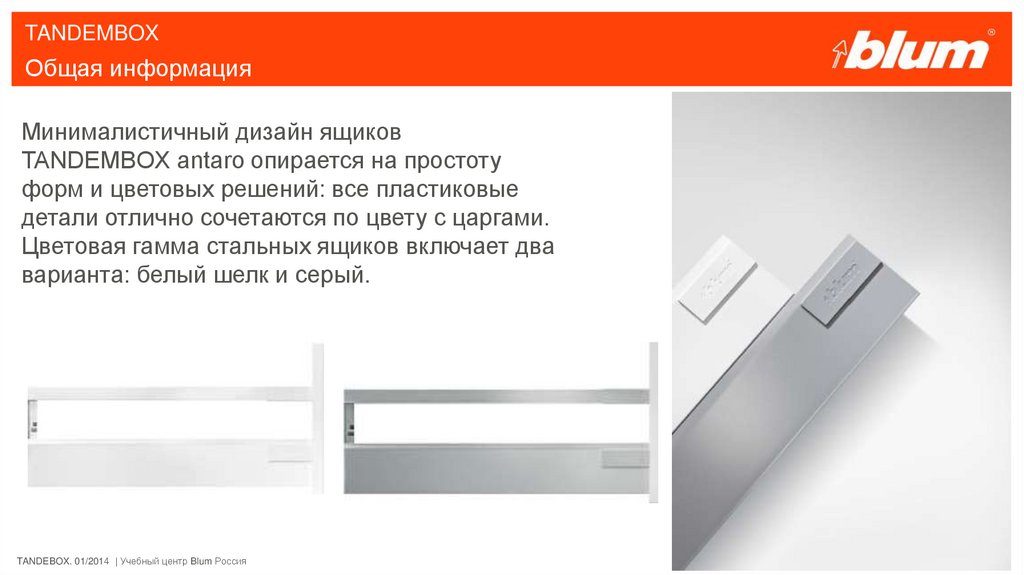

Минималистичный дизайн ящиков
TANDEMBOX antaro опирается на простоту
форм и цветовых решений: все пластиковые
детали отлично сочетаются по цвету с царгами.
Цветовая гамма стальных ящиков включает два
варианта: белый шелк и серый.
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

23.

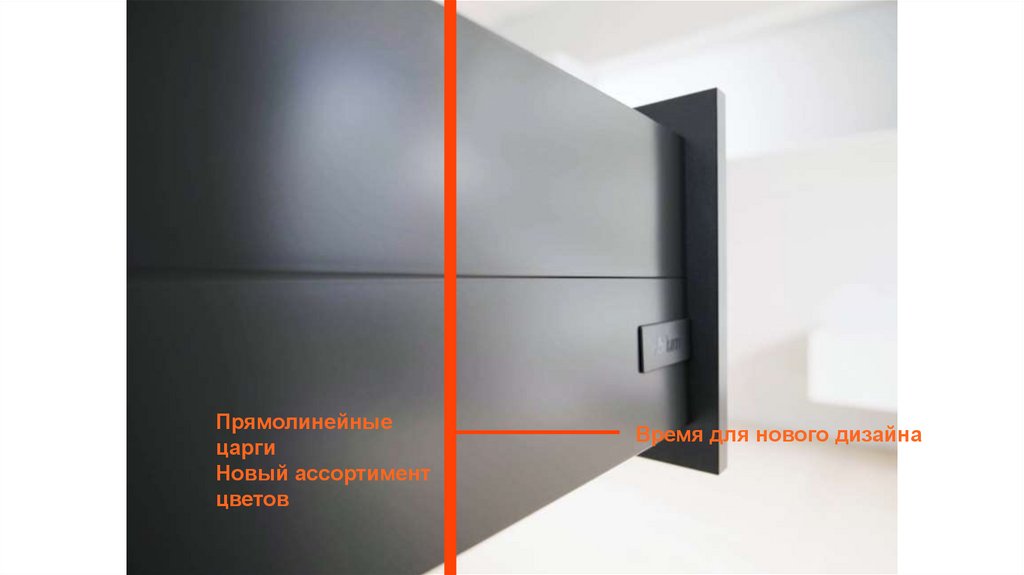

Прямолинейные
царги
Новый ассортимент
цветов
Время для нового дизайна

24.

TANDEMBOX
Новинка!

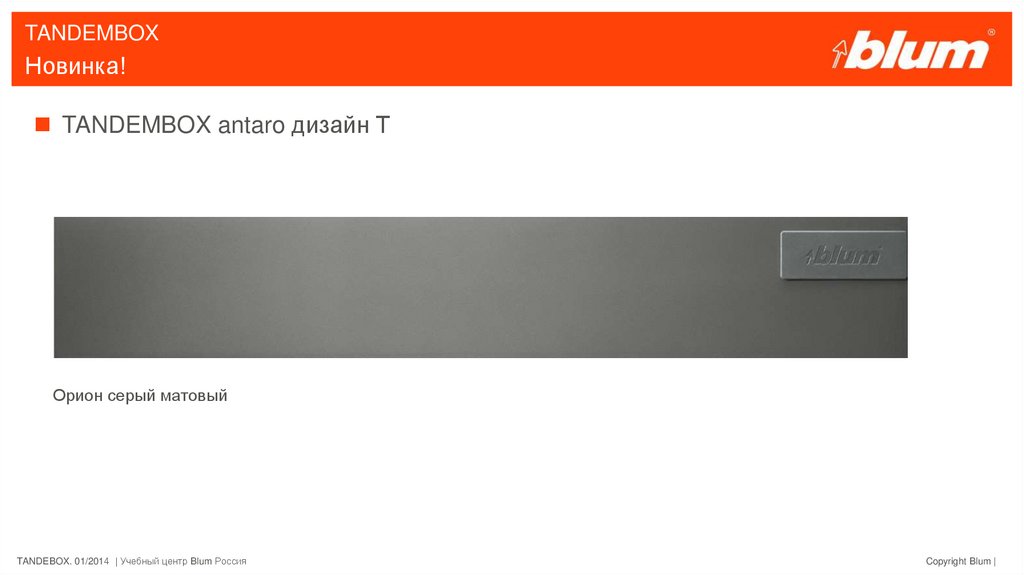

TANDEMBOX antaro дизайн Т
Орион серый матовый
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

25.

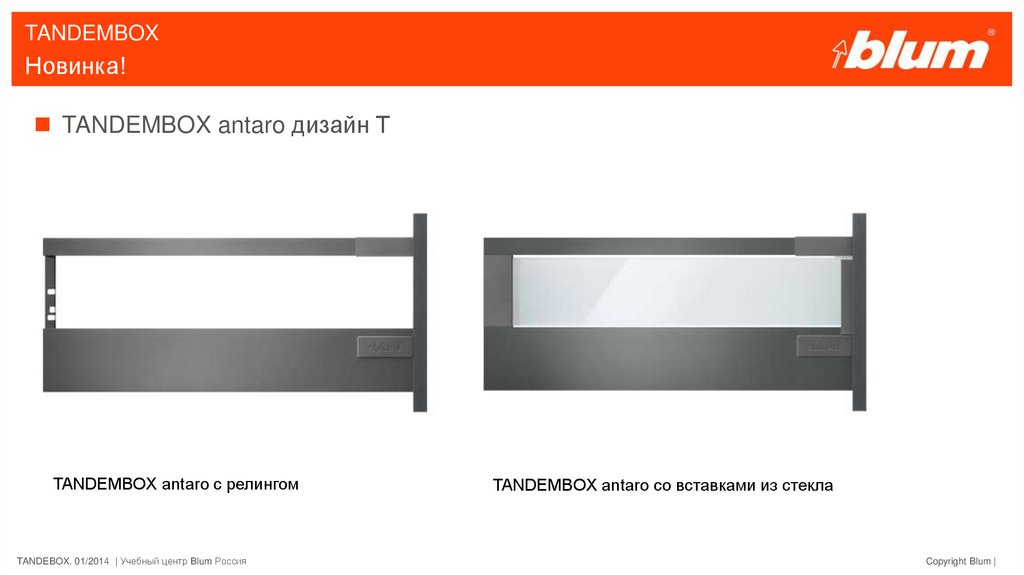

TANDEMBOX
Новинка!
TANDEMBOX antaro дизайн Т
TANDEMBOX antaro с релингом
TANDEBOX. 01/2014 | Учебный центр Blum Россия
TANDEMBOX antaro со вставками из стекла
Copyright Blum |

26.

TANDEMBOX

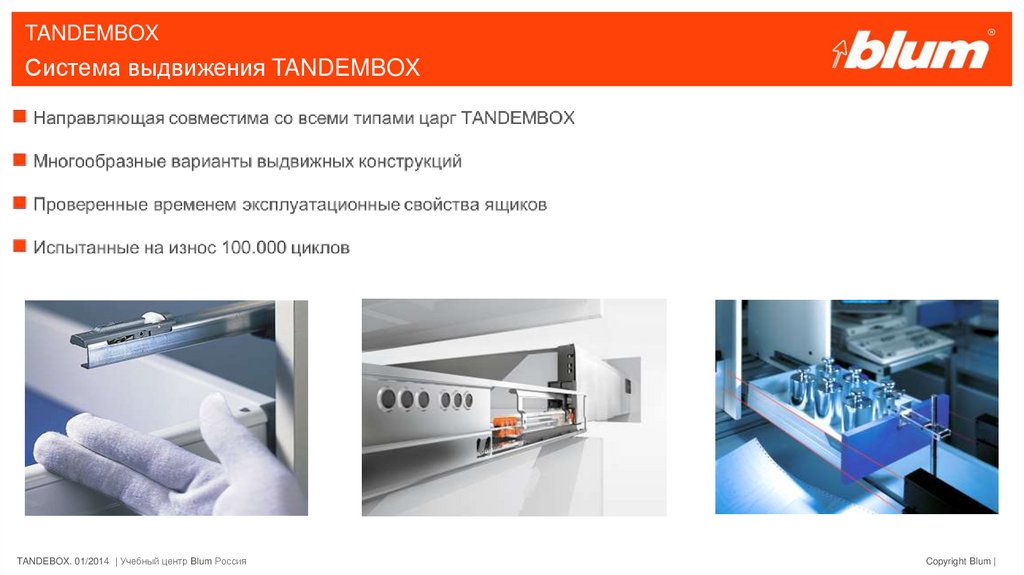

Система выдвижения TANDEMBOX
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

27. TANDEMBOX

28.

TANDEMBOX
Технические детали

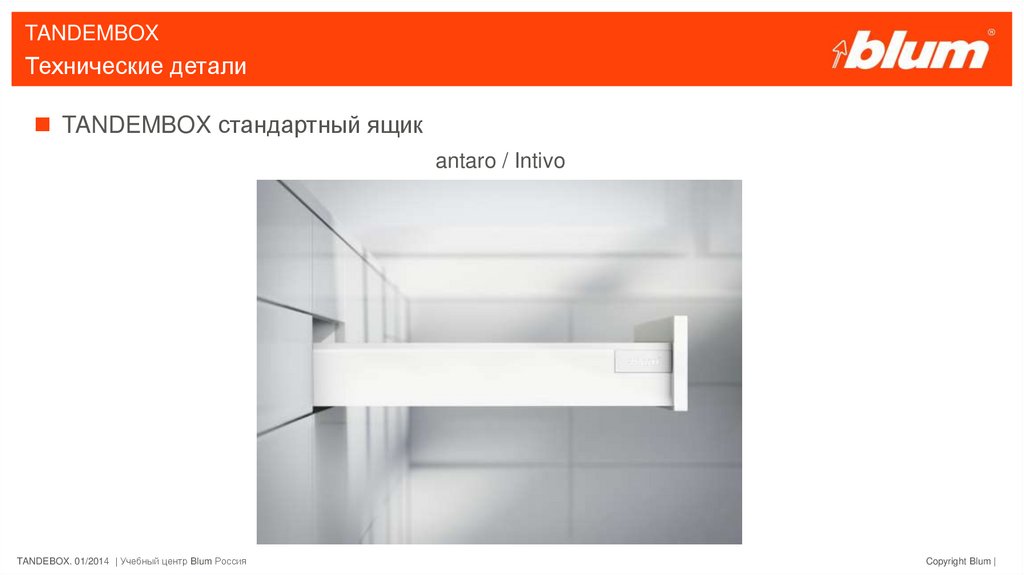

TANDEMBOX стандартный ящик
antaro / Intivo
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

29.

TANDEMBOX
Технические детали
TANDEMBOX. Стандартный ящик
Направляющие (левая / правая)
Крепление фасада (симметричное)
Кріплення задньої стінки (ліве / праве)
Царги (ліва / права)
Заглушки
Позиційні дюбелі для царги висотою K
для фіксації верхньої частини царги
intivo / antaro / plus
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

30.

TANDEMBOX
Технические детали
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

31.

TANDEMBOX

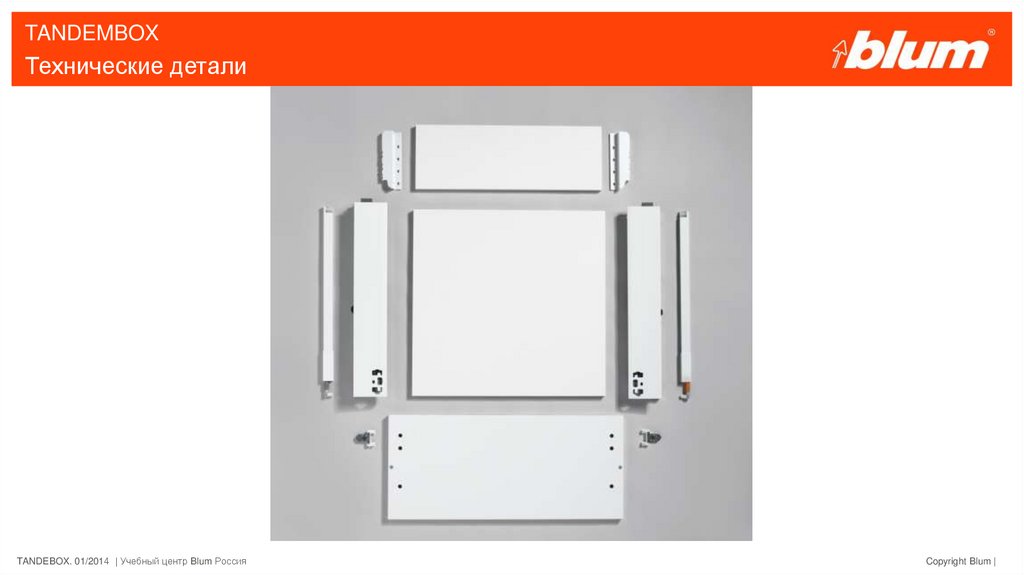

Технические детали
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

32.

TANDEMBOX
Технические детали
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

33.

TANDEMBOX
Технические детали
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

34.

TANDEMBOX
Система выдвижения

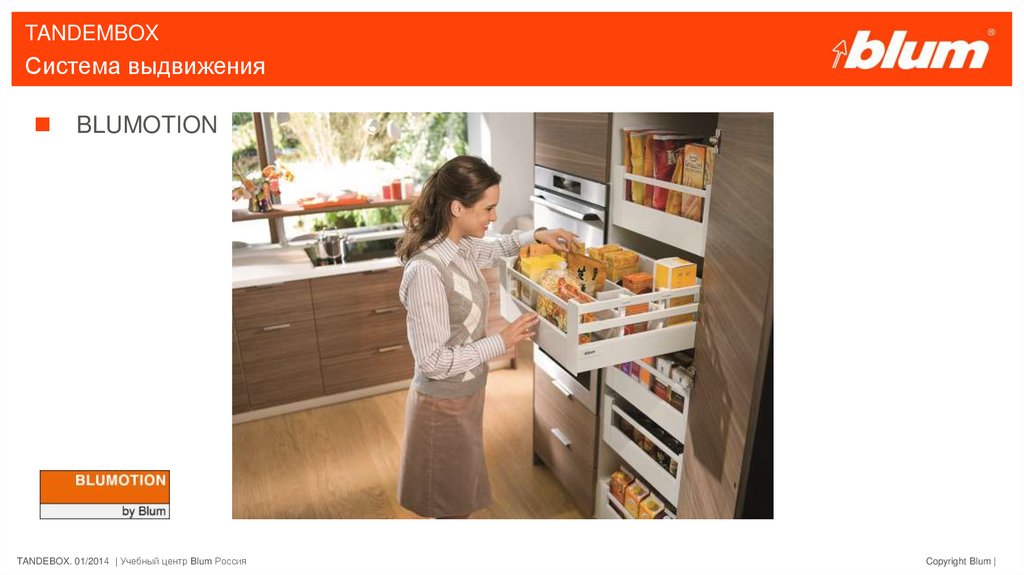

BLUMOTION
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

35.

TANDEMBOX
Программа и ассортимент

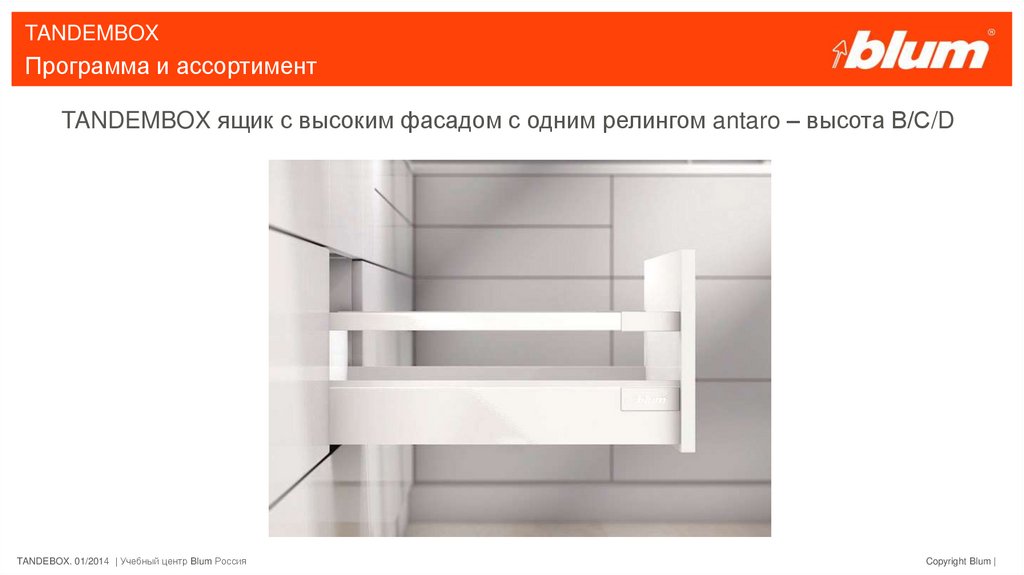

TANDEMBOX ящик с высоким фасадом с одним релингом antaro – высота В/С/D
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

36.

TANDEMBOX
Программа и ассортимент

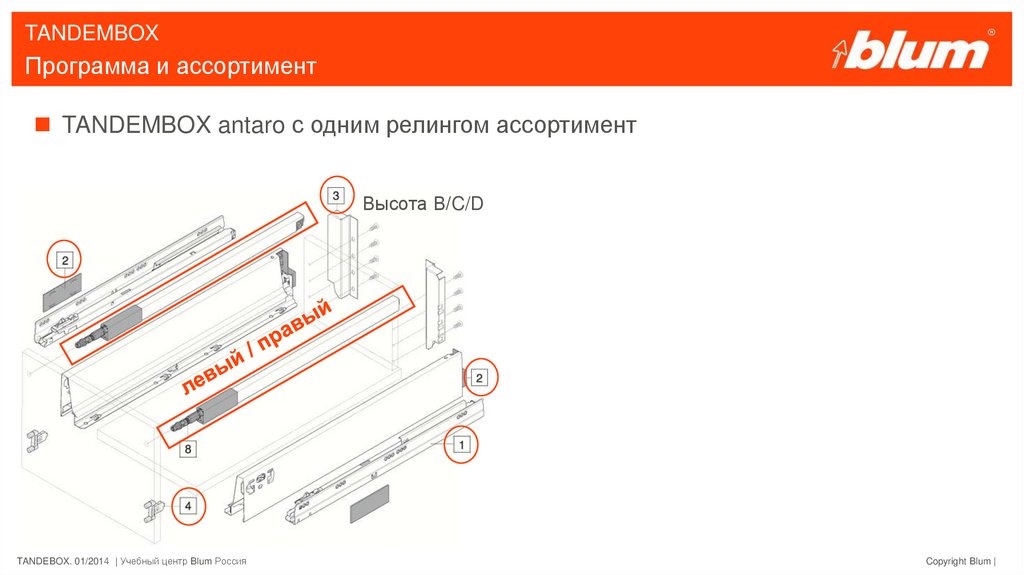

TANDEMBOX antaro с одним релингом ассортимент
Высота В/C/D
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

37.

TANDEMBOX
Программа и ассортимент

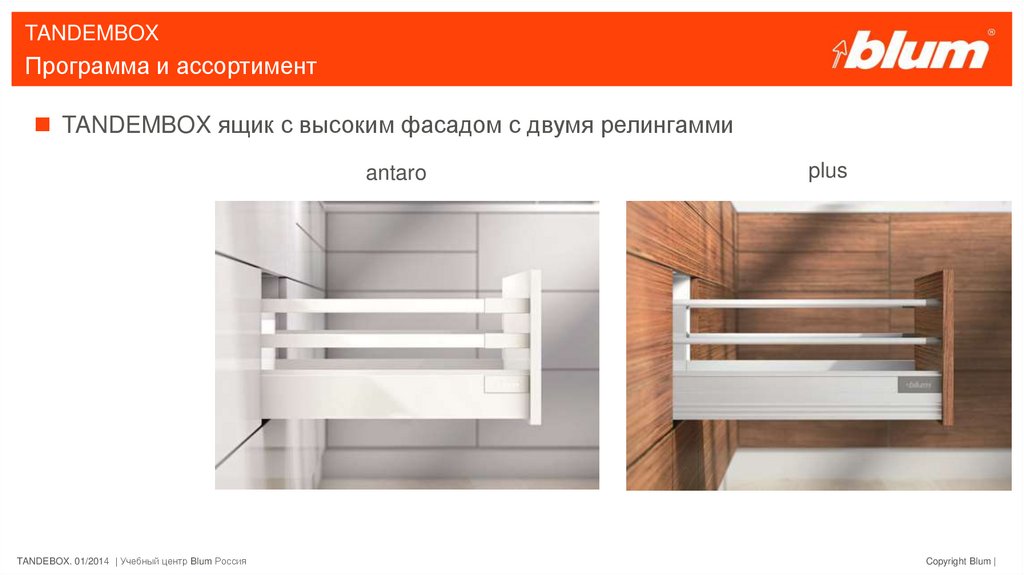

TANDEMBOX ящик с высоким фасадом с двумя релингамми
antaro
TANDEBOX. 01/2014 | Учебный центр Blum Россия
plus
Copyright Blum |

38.

TANDEMBOX
Программа и ассортимент

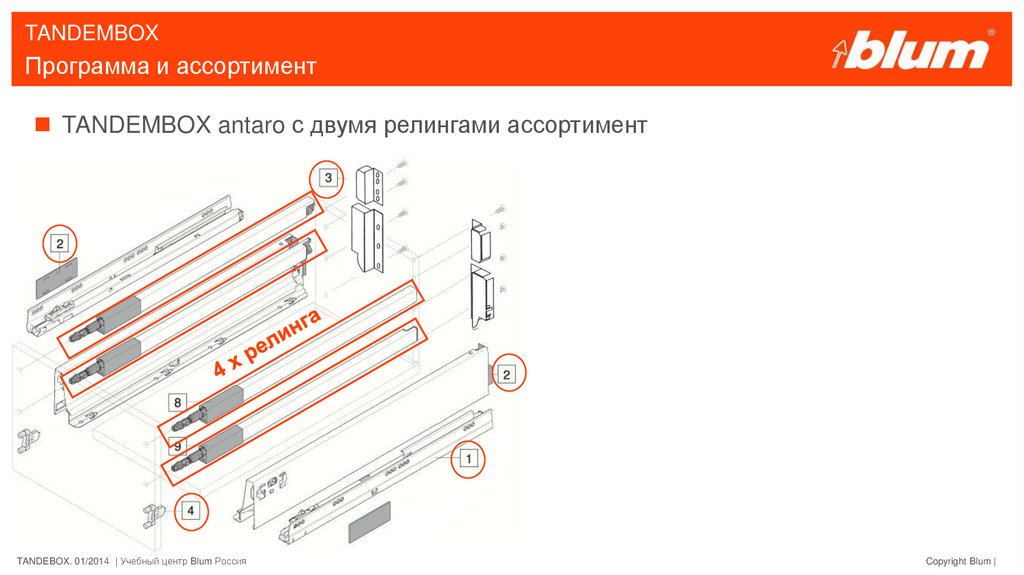

TANDEMBOX antaro с двумя релингами ассортимент
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

39.

TANDEMBOX
Программа и ассортимент

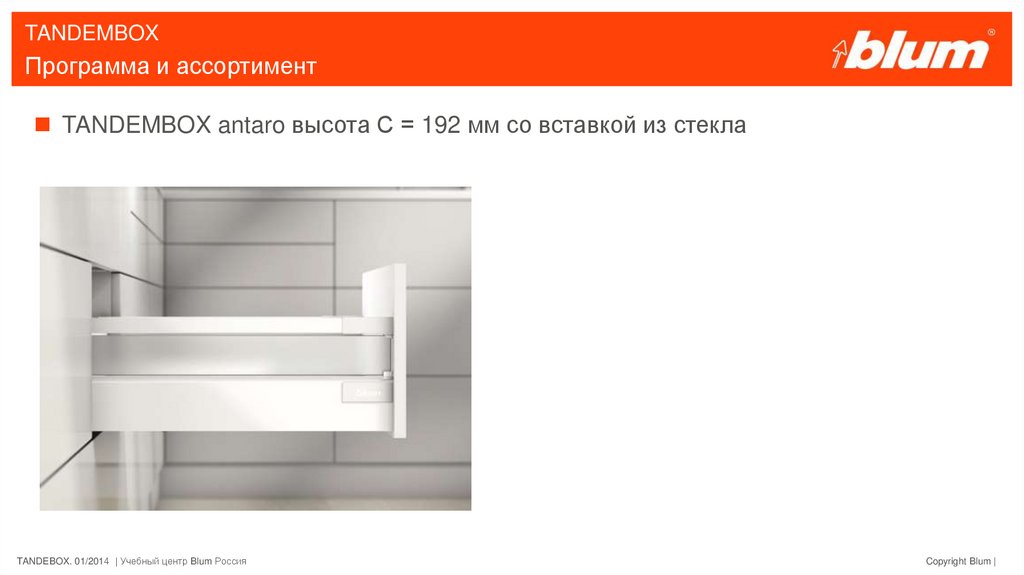

TANDEMBOX antaro высота С = 192 мм со вставкой из стекла
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

40.

TANDEMBOX
Программа и ассортимент

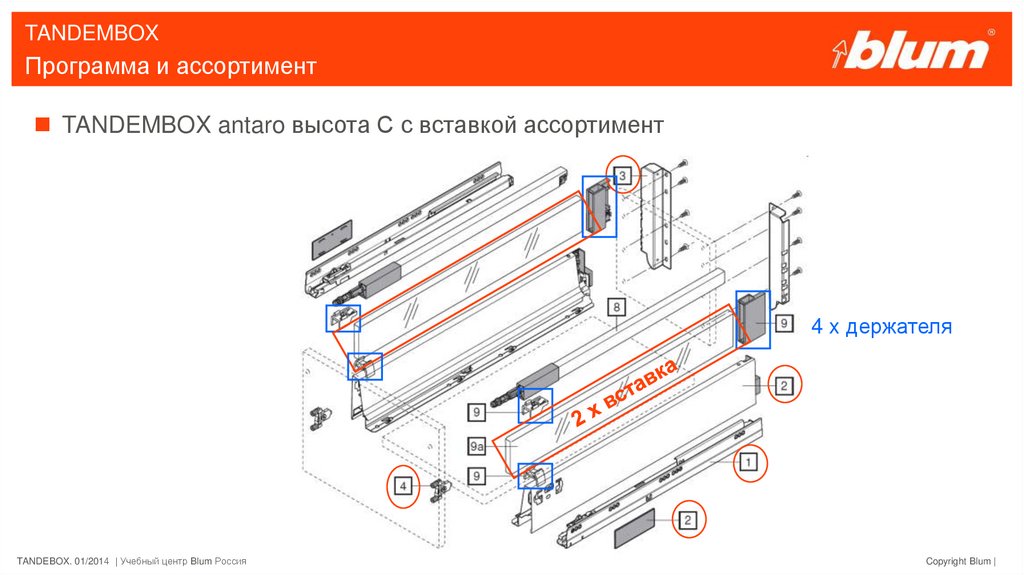

TANDEMBOX antaro высота С с вставкой ассортимент
4 x держателя
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

41.

TANDEMBOX
Программа и ассортимент

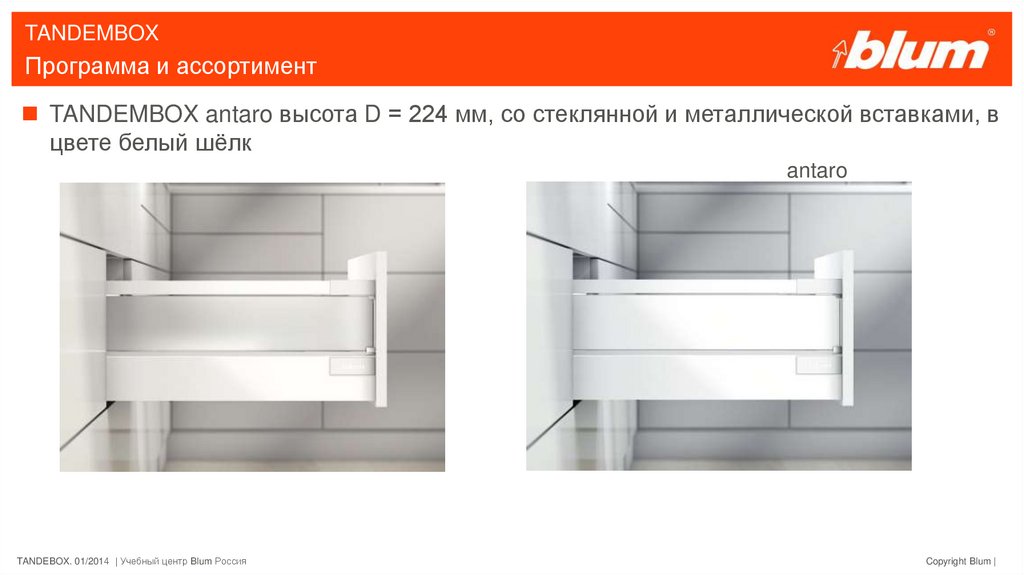

TANDEMBOX antaro высота D = 224 мм, со стеклянной и металлической вставками, в
цвете белый шёлк
antaro
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

42.

TANDEMBOX
Программа и ассортимент

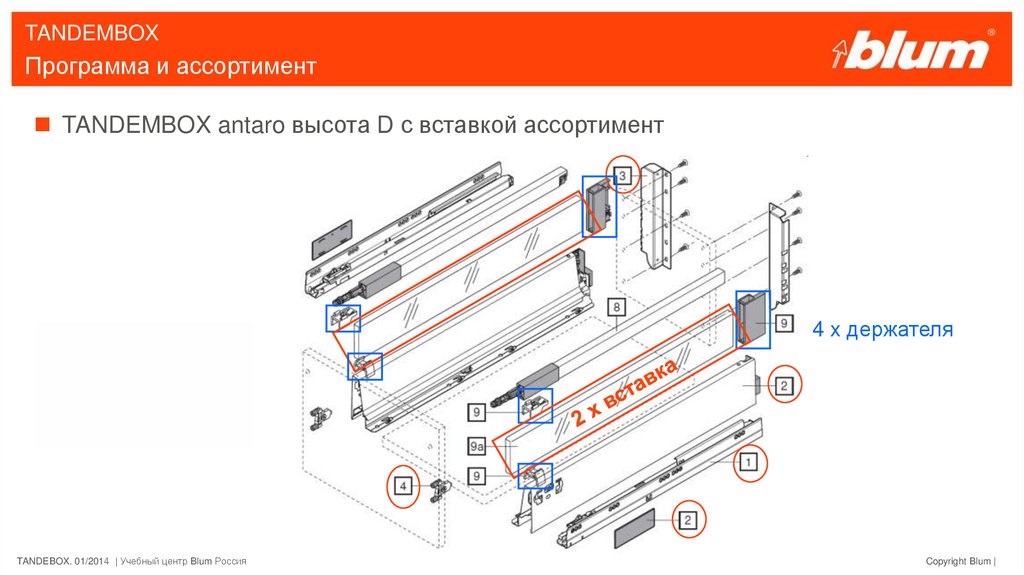

TANDEMBOX antaro высота D с вставкой ассортимент
4 x держателя
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

43.

TANDEMBOX
Программа и ассортимент

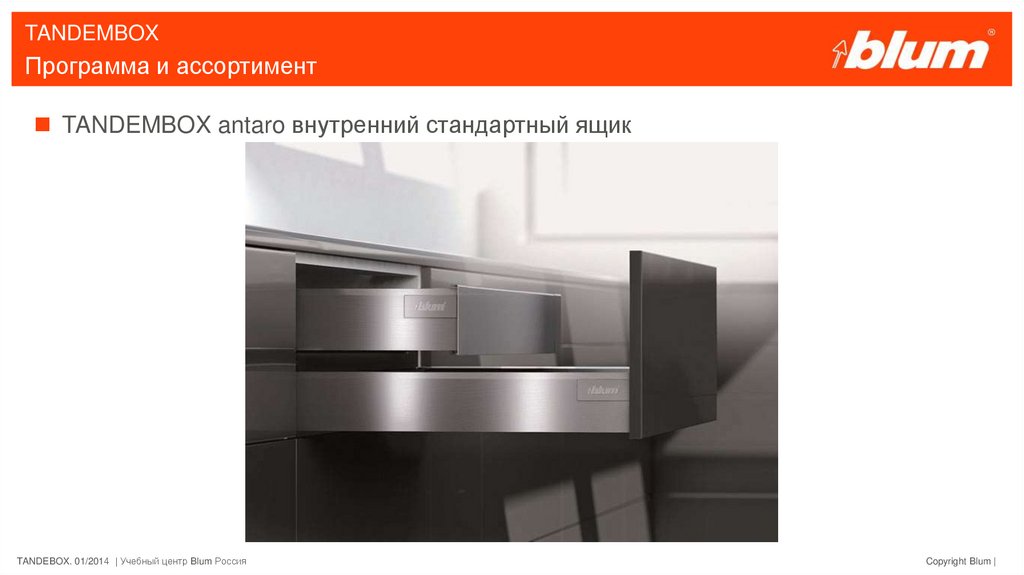

TANDEMBOX antaro внутренний стандартный ящик
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

44.

TANDEMBOX
Асортимент і комплектація

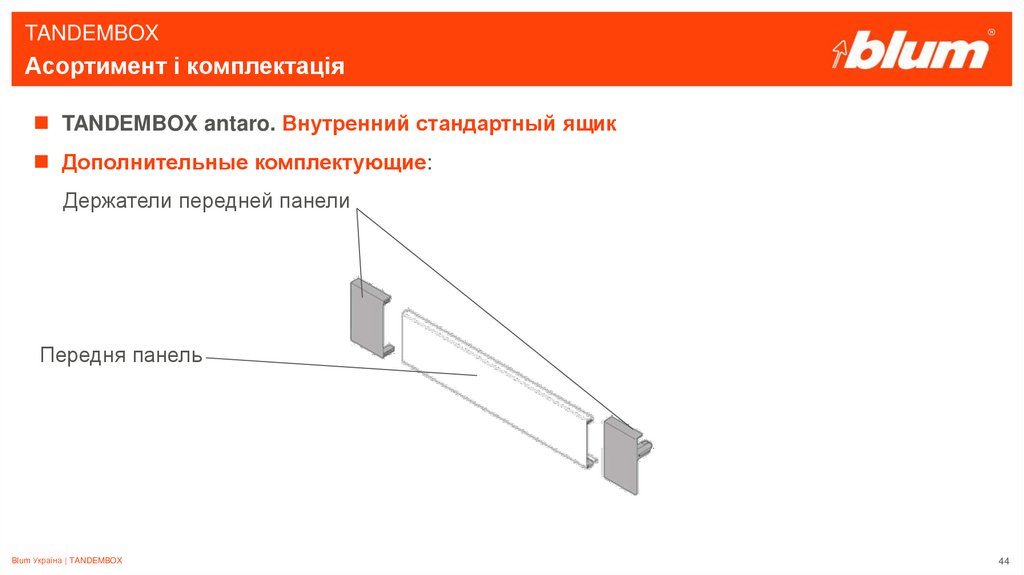

TANDEMBOX antaro. Внутренний стандартный ящик
Дополнительные комплектующие:
Держатели передней панели
Передня панель
Blum Україна | TANDEMBOX
44

45.

TANDEMBOX
Программа и ассортимент

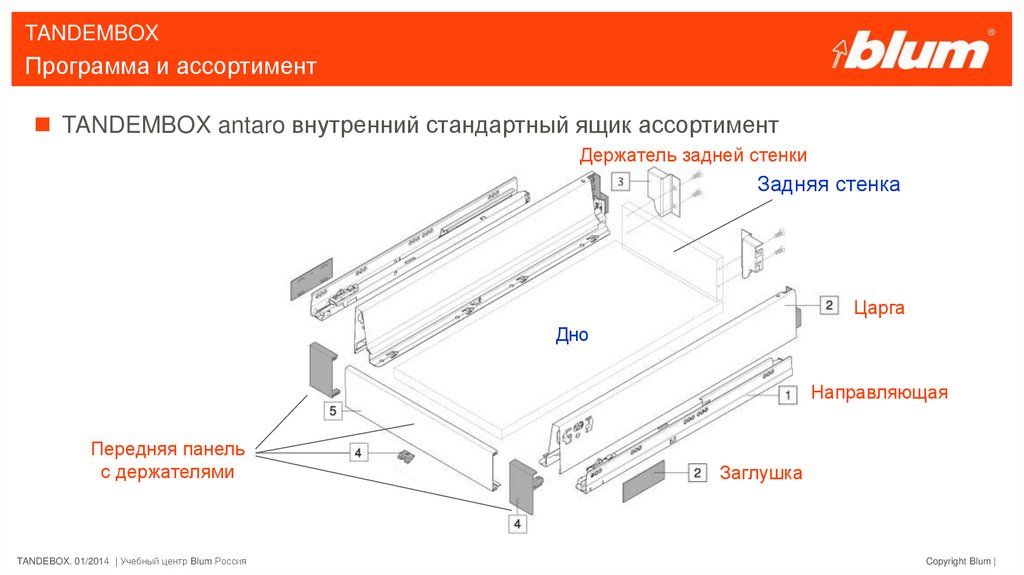

TANDEMBOX antaro внутренний стандартный ящик ассортимент
Держатель задней стенки
Задняя стенка
Царга
Дно
Направляющая
Передняя панель
с держателями
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Заглушка
Copyright Blum |

46.

TANDEMBOX
Программа и ассортимент

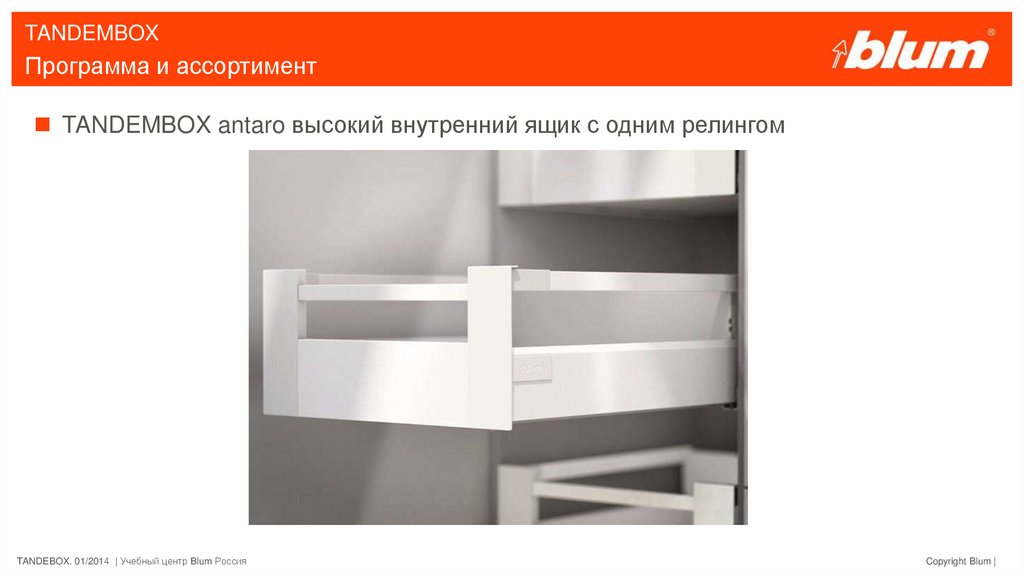

TANDEMBOX antaro высокий внутренний ящик с одним релингом
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

47.

TANDEMBOX
Программа и ассортимент

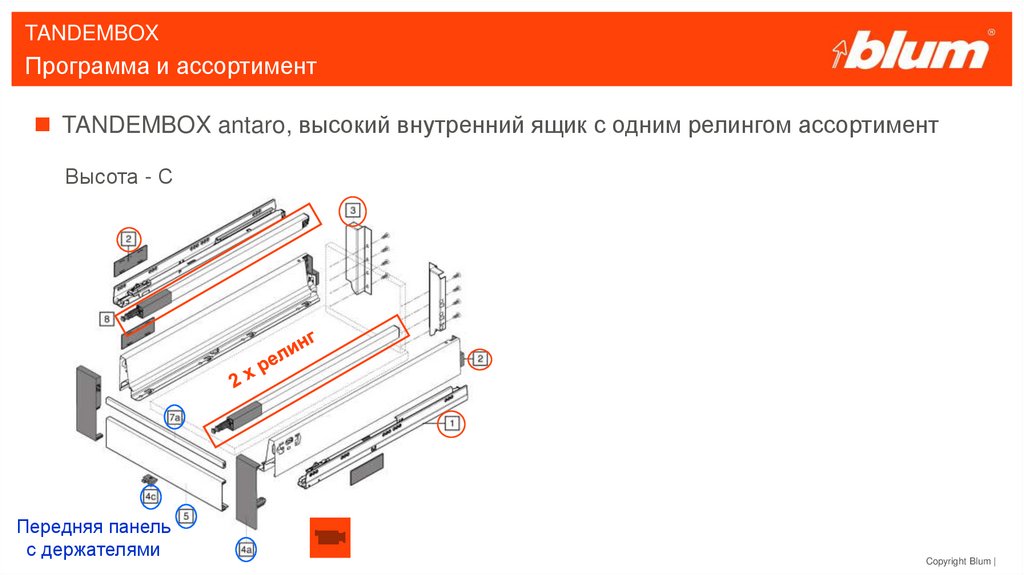

TANDEMBOX antaro, высокий внутренний ящик с одним релингом ассортимент
Высота - С
Передняя панель
с держателями
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

48. TANDEMBOX antaro, высокий внутренний ящик

TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

49.

TANDEMBOX
Программа и ассортимент

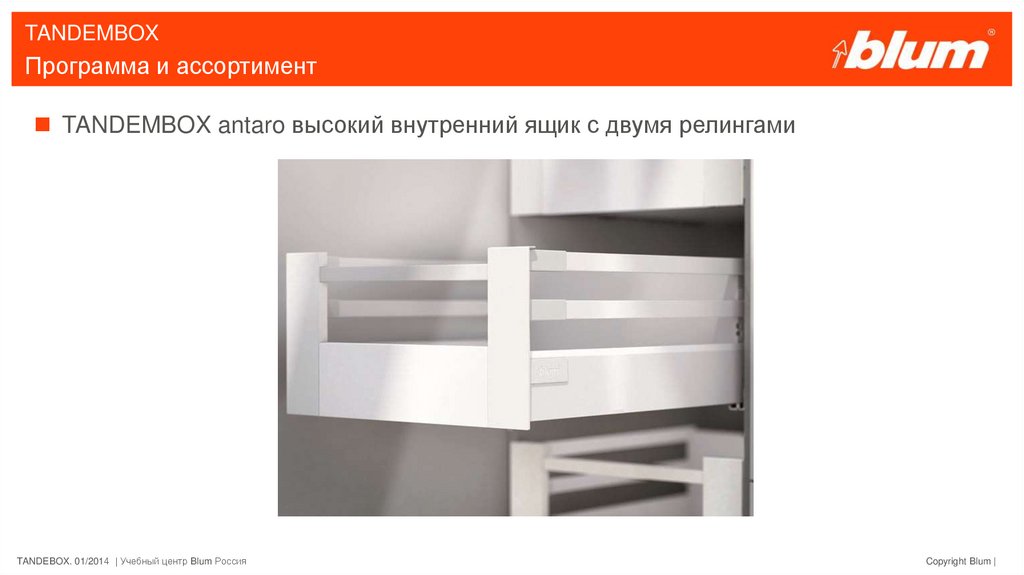

TANDEMBOX antaro высокий внутренний ящик с двумя релингами
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

50.

TANDEMBOX
Программа и ассортимент

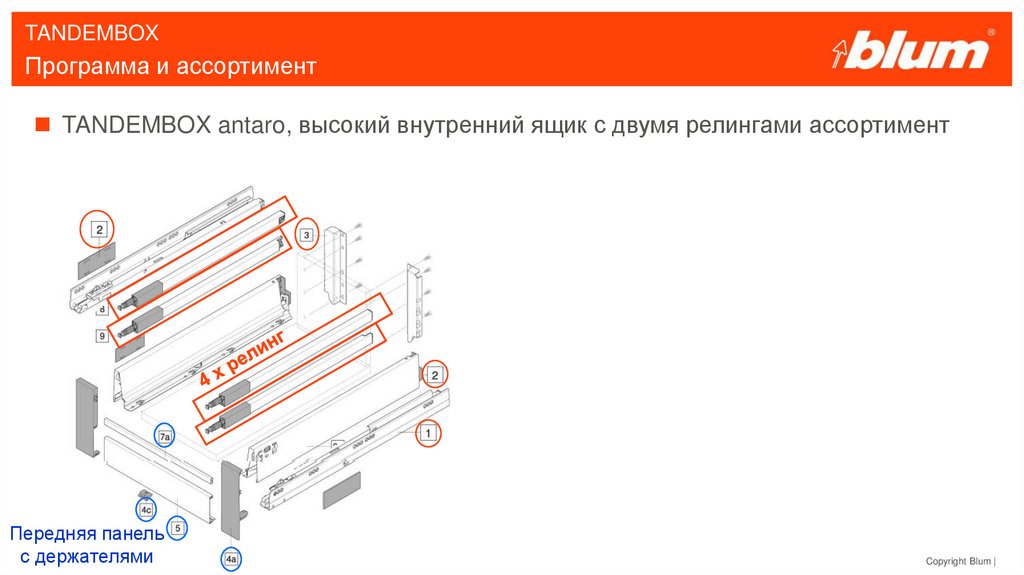

TANDEMBOX antaro, высокий внутренний ящик с двумя релингами ассортимент
Передняя панель
с держателями
TANDEBOX.
01/2014 | Учебный центр Blum Россия
Copyright Blum |

51.

TANDEMBOX
Программа и ассортимент

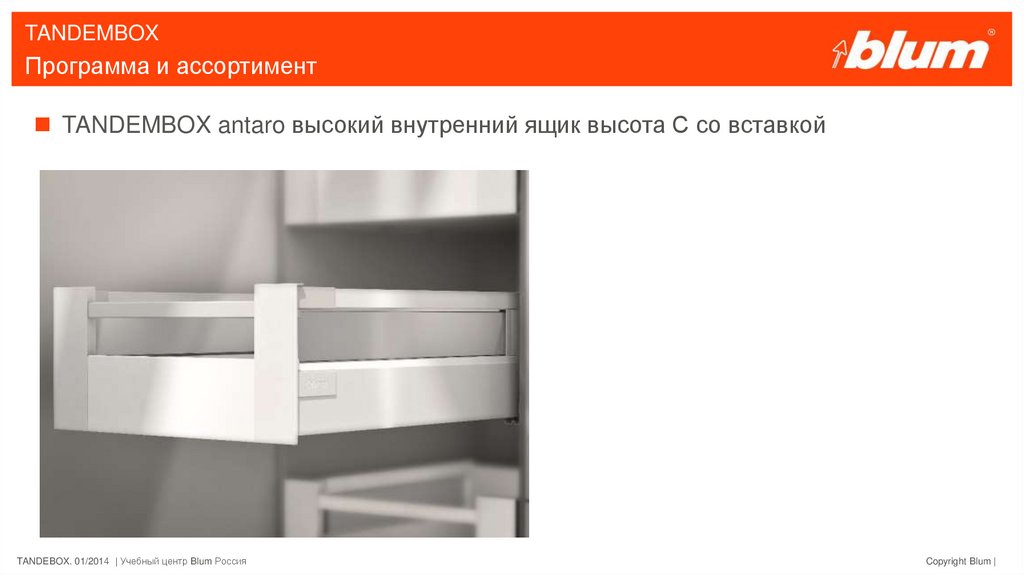

TANDEMBOX antaro высокий внутренний ящик высота С со вставкой
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

52.

TANDEMBOX
Программа и ассортимент

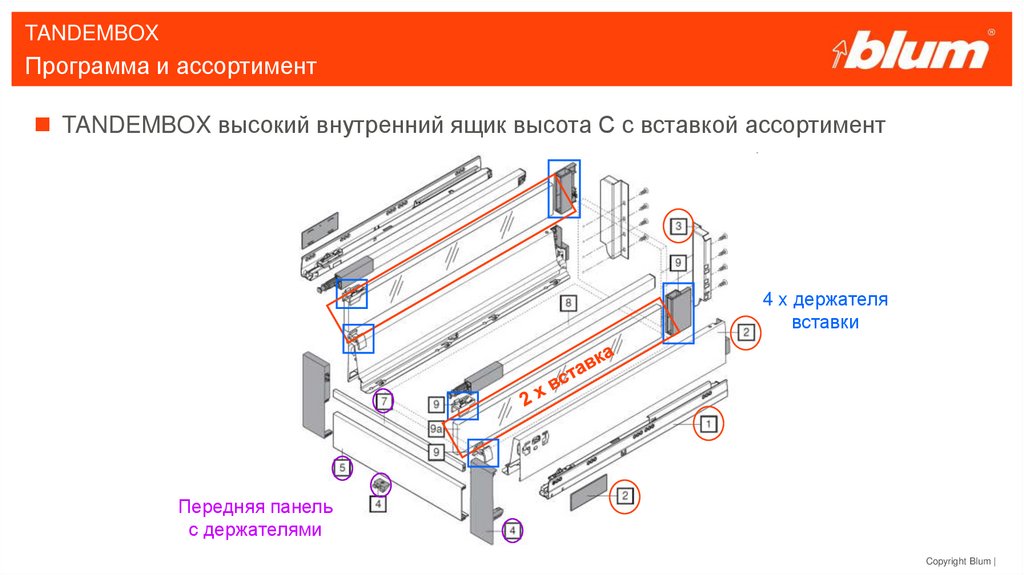

TANDEMBOX высокий внутренний ящик высота С с вставкой ассортимент
4 x держателя
вставки
Передняя панель
с держателями
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

53.

TANDEMBOX
Программа и ассортимент

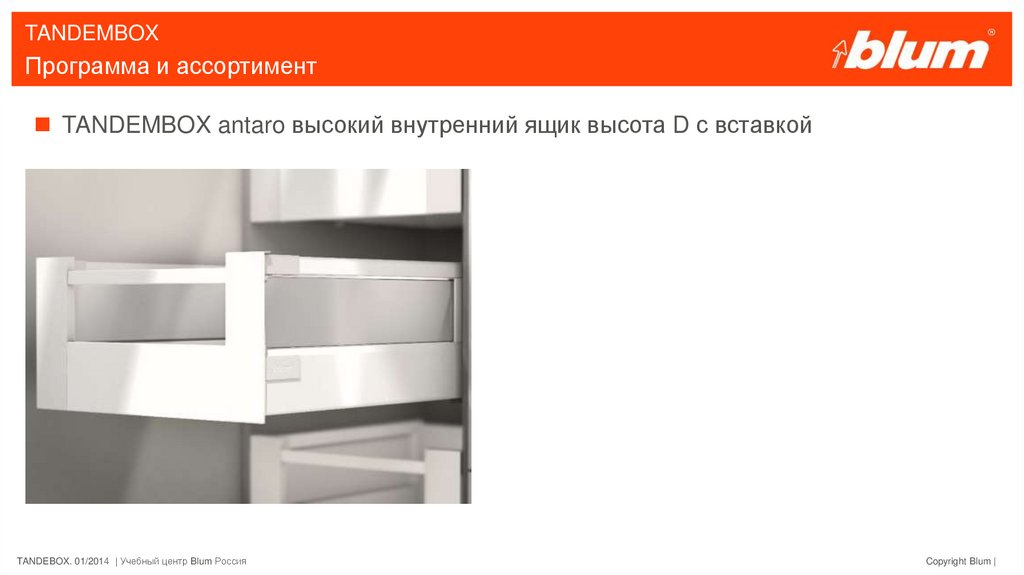

TANDEMBOX antaro высокий внутренний ящик высота D с вставкой
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

54.

TANDEMBOX
Программа и ассортимент

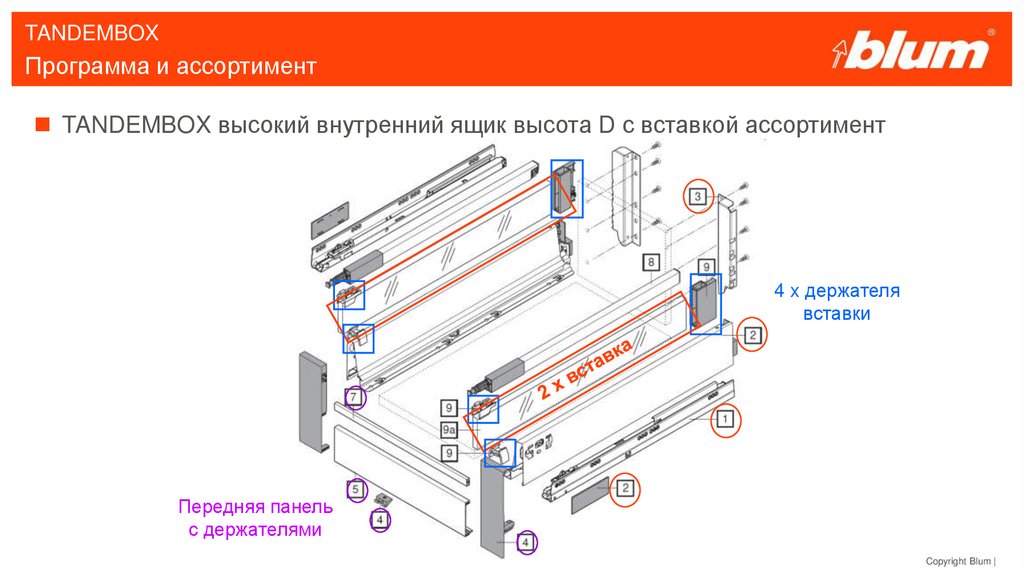

TANDEMBOX высокий внутренний ящик высота D с вставкой ассортимент
4 x держателя
вставки
Передняя панель
с держателями
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

55.

TANDEMBOX
Новый передний держатель вставки
TANDEMBOX antaro дизайн Т
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

56.

TANDEMBOX

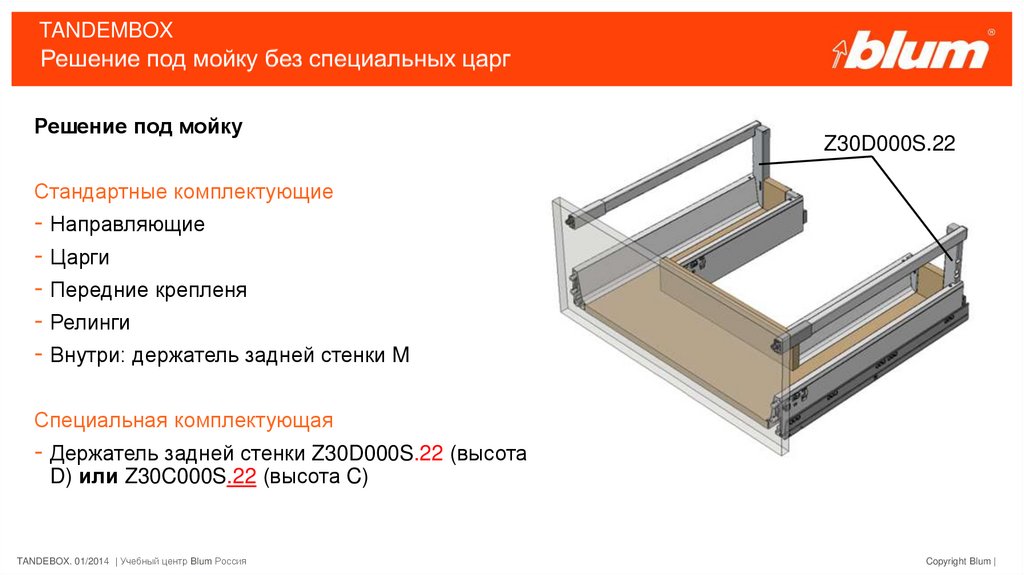

Решение под мойку
Z30D000S.22
Стандартные комплектующие
- Направляющие
- Царги
- Передние крепленя
- Релинги
- Внутри: держатель задней стенки M
Специальная комплектующая
- Держатель задней стенки Z30D000S.22 (высота
D) или Z30C000S.22 (высота C)
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

57.

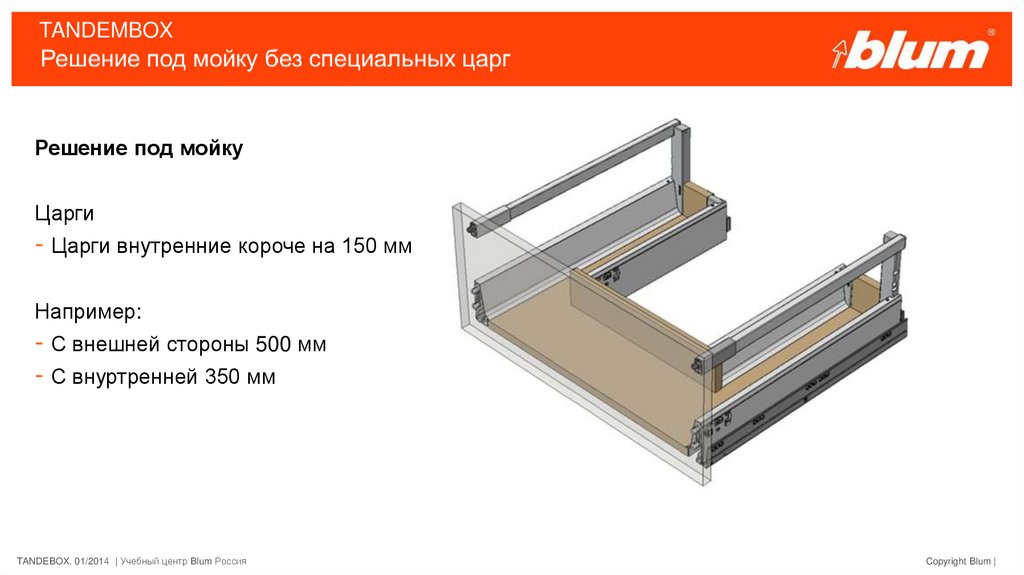

TANDEMBOX
Решение под мойку
Царги
- Царги внутренние короче на 150 мм
Например:
- С внешней стороны 500 мм
- С внуртренней 350 мм
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

58.

TANDEMBOX

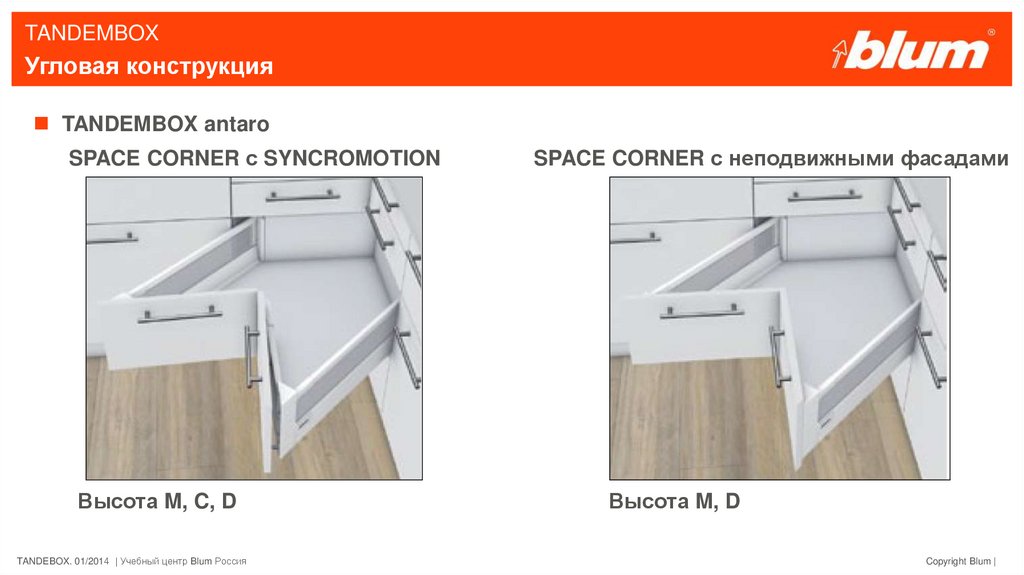

Угловая конструкция
TANDEMBOX antaro
SPACE CORNER с SYNCROMOTION
Высота M, C, D
TANDEBOX. 01/2014 | Учебный центр Blum Россия
SPACE CORNER с неподвижными фасадами
Высота M, D
Copyright Blum |

59.

TANDEMBOX
Комплектация

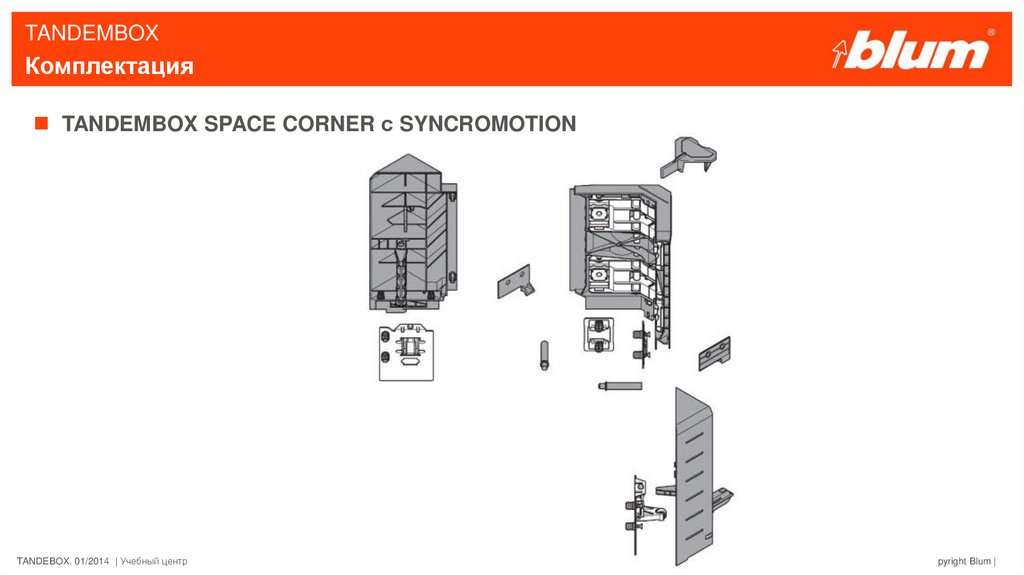

TANDEMBOX SPACE CORNER с SYNCROMOTION
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

60.

TANDEMBOX
Комплектация

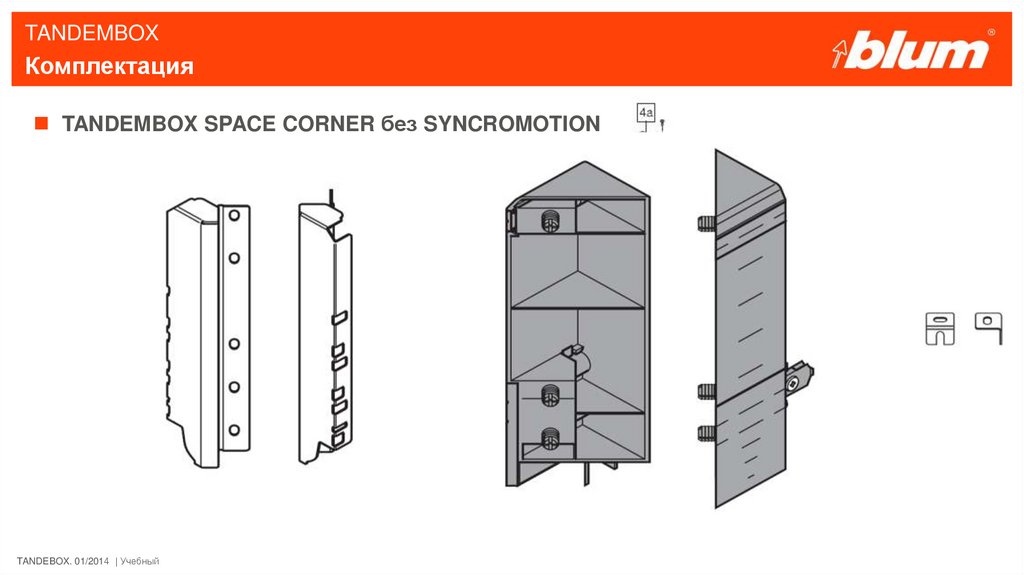

TANDEMBOX SPACE CORNER без SYNCROMOTION
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

61.

TANDEMBOX

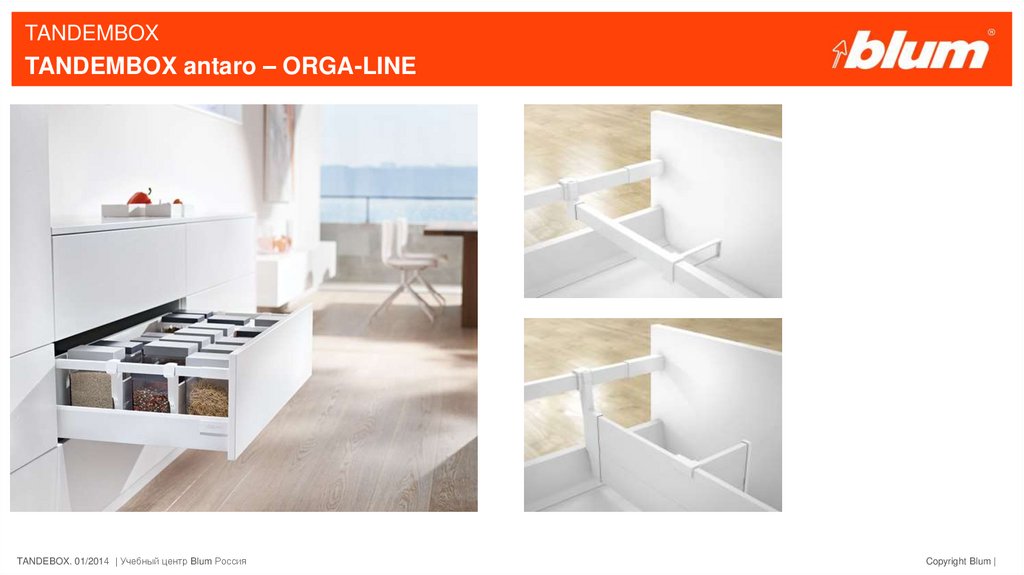

TANDEMBOX antaro – ORGA-LINE
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

62. TANDEMBOX

Система выдвиженияTANDEMBOX
Программа и ассортимент
Технические детали

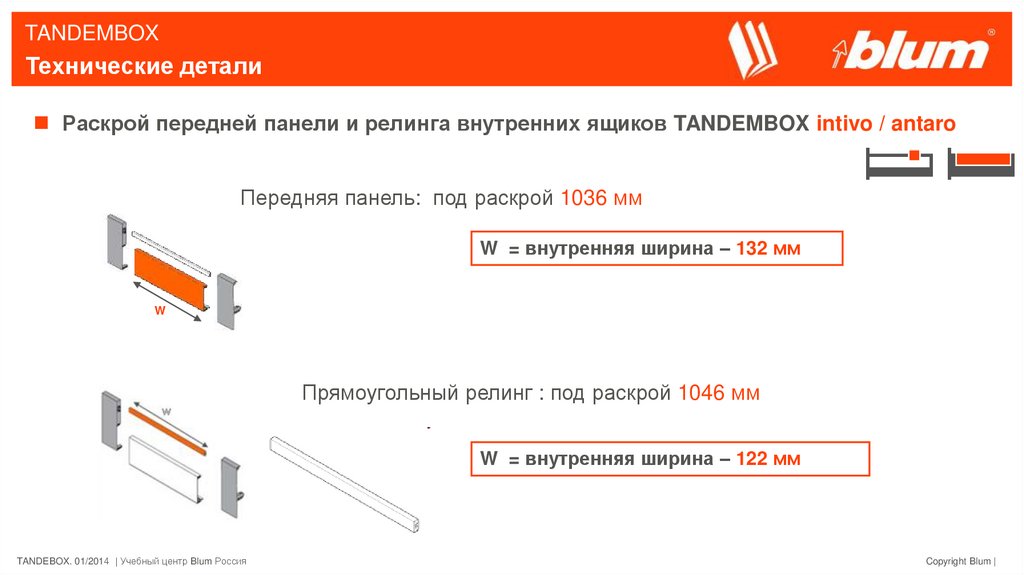

Раскрой
Обработка фасада

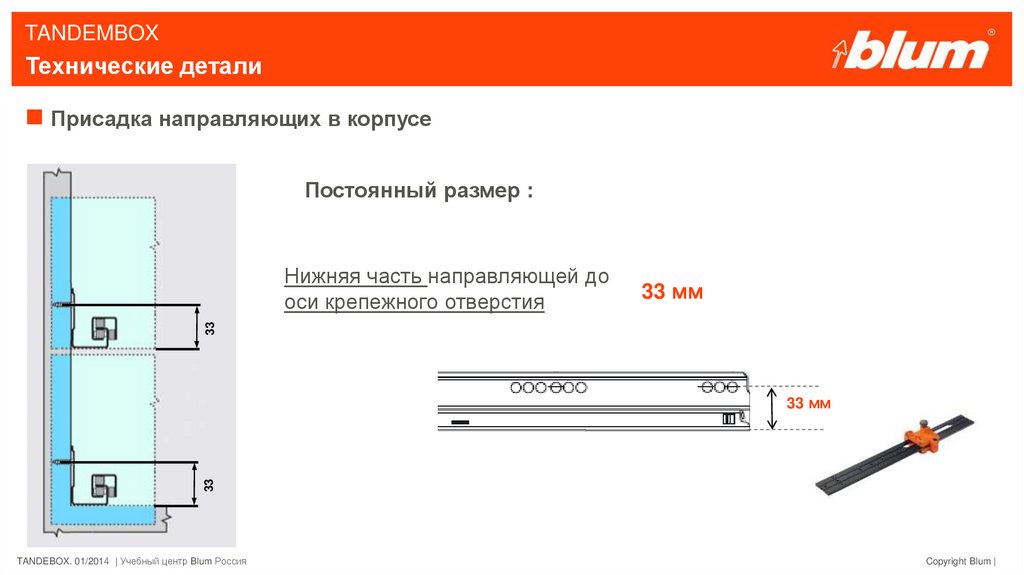

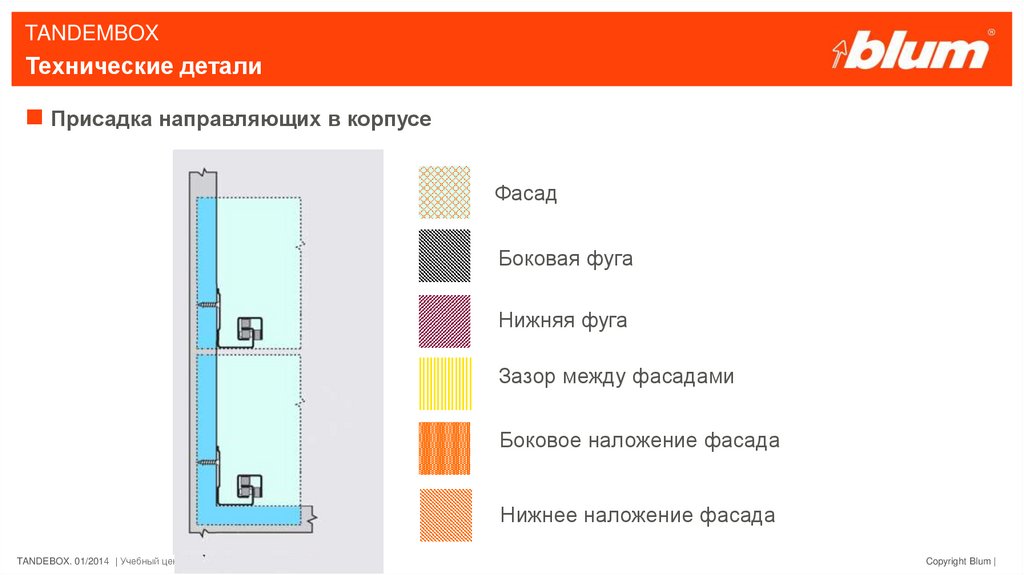

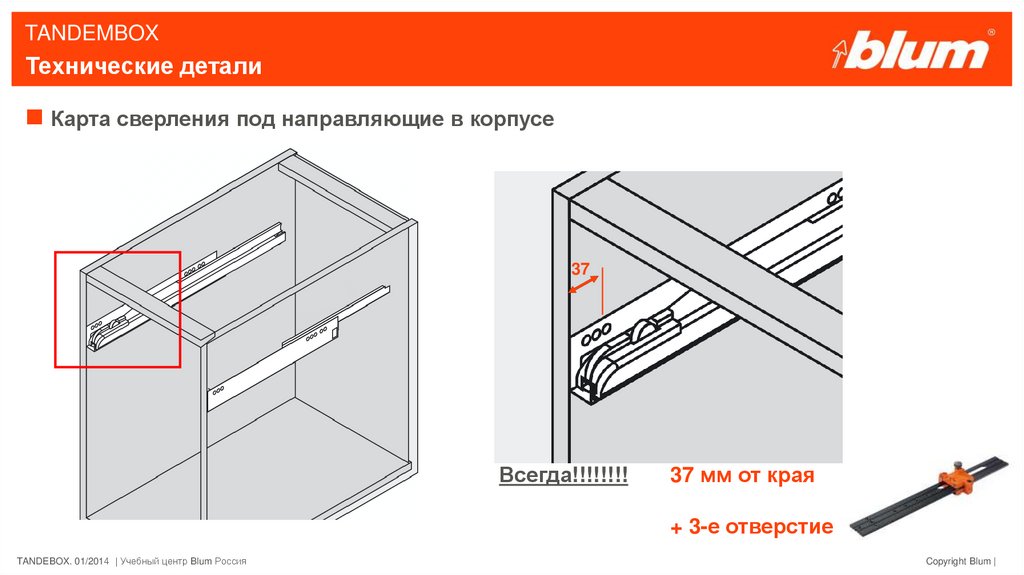

Присадка направляющих
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

63.

TANDEMBOX
Технические детали

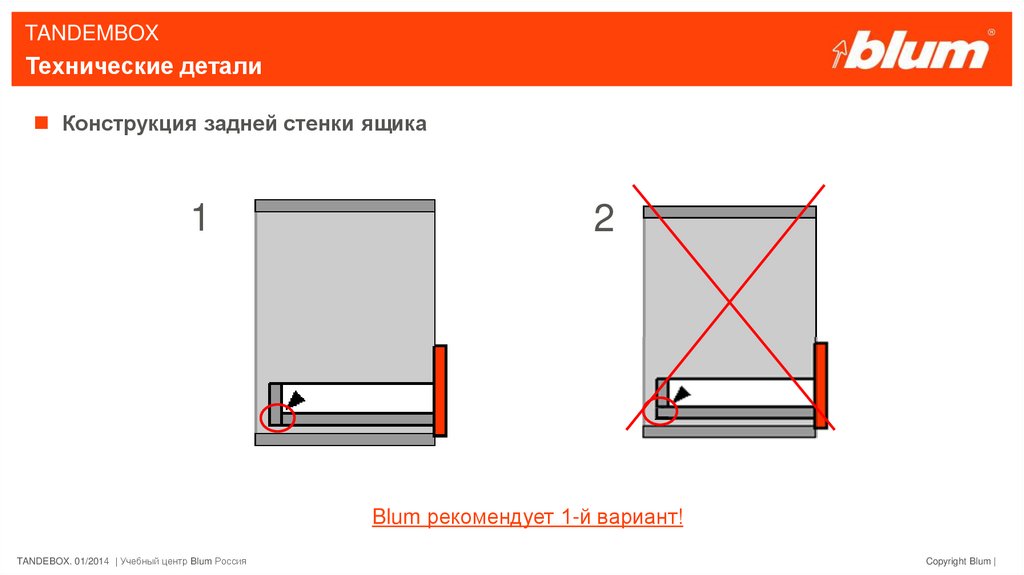

Конструкция задней стенки ящика
1
2
Blum рекомендует 1-й вариант!
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

64.

TANDEMBOX
Технические детали

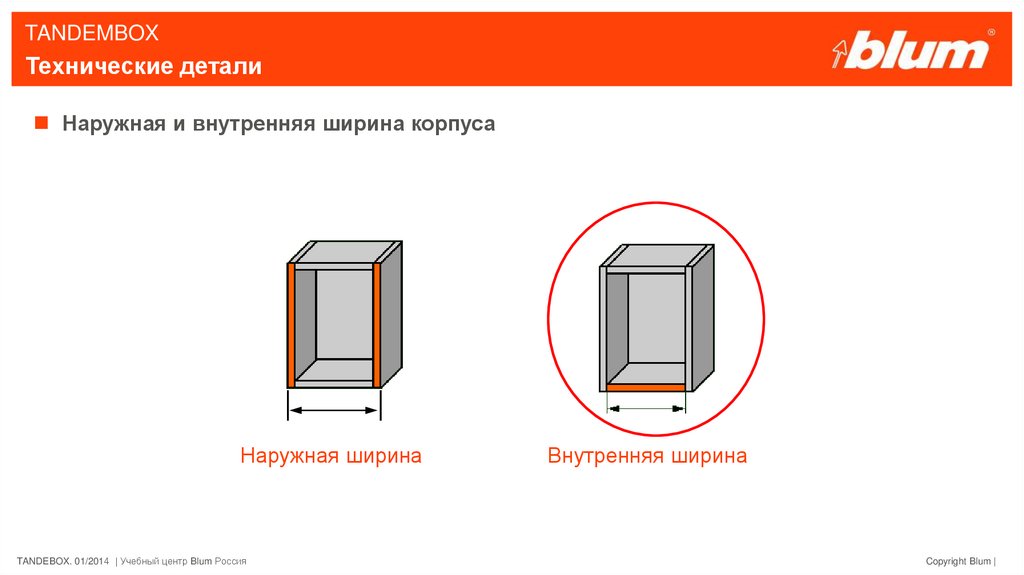

Наружная и внутренняя ширина корпуса
Наружная ширина
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Внутренняя ширина
Copyright Blum |

65.

TANDEMBOX
Технические детали

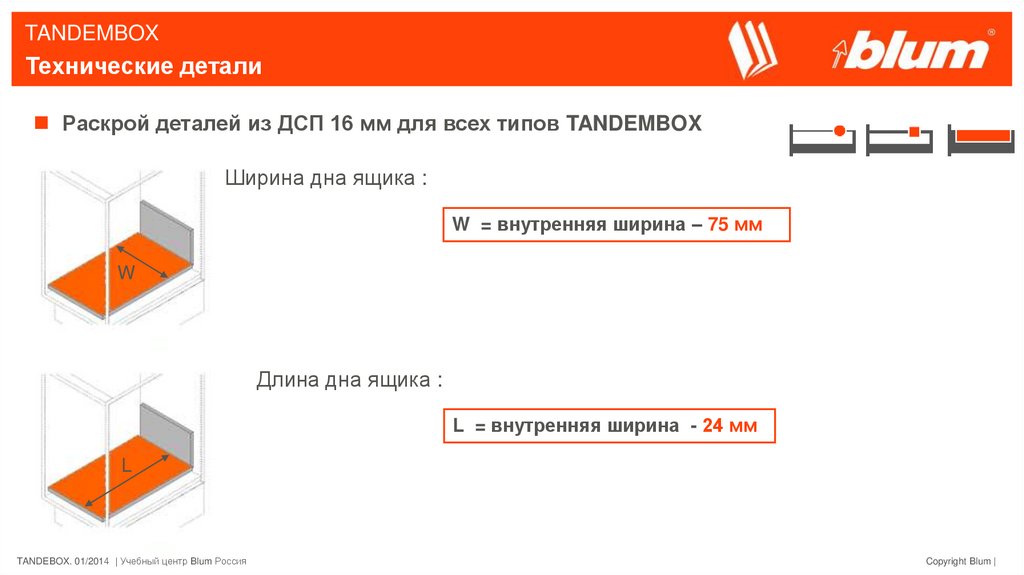

Раскрой деталей из ДСП 16 мм для всех типов TANDEMBOX
Ширина дна ящика :
W = внутренняя ширина – 75 мм
W
Длина дна ящика :
L = внутренняя ширина - 24 мм
L
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

66.

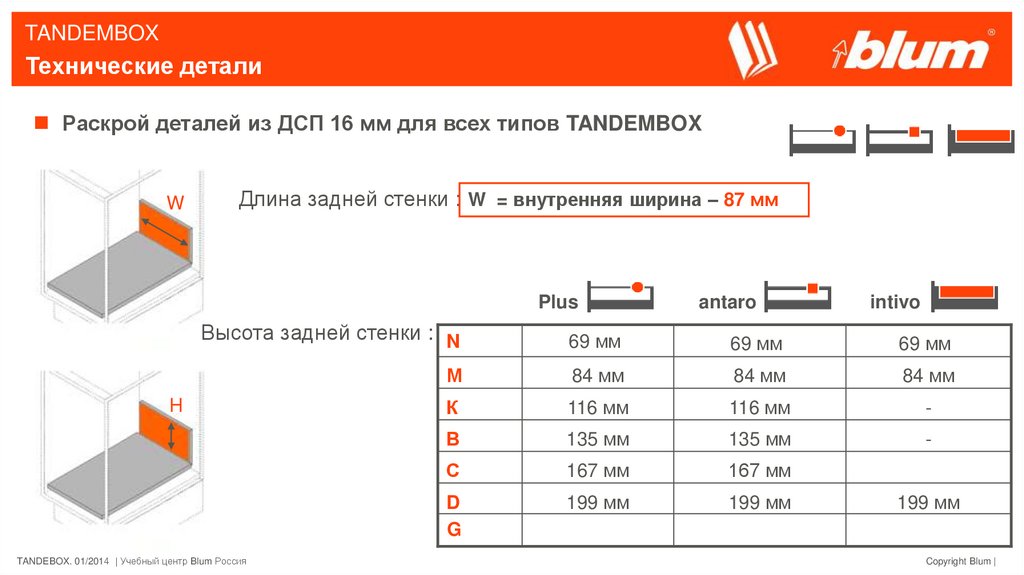

TANDEMBOX
Технические детали
Раскрой деталей из ДСП 16 мм для всех типов TANDEMBOX
W
Длина задней стенки : W = внутренняя ширина – 87 мм
Plus
antaro
intivo
Высота задней стенки : N
69 мм
69 мм
69 мм
М
84 мм
84 мм
84 мм
К
116 мм
116 мм
-
В
135 мм
135 мм
-
С
167 мм
167 мм
D
G
199 мм
199 мм
H
TANDEBOX. 01/2014 | Учебный центр Blum Россия
199 мм
Copyright Blum |

67.

TANDEMBOX
Технические детали
Раскрой передней панели и релинга внутренних ящиков TANDEMBOX intivo / antaro
Передняя панель: под раскрой 1036 мм
W = внутренняя ширина – 132 мм
W
Прямоугольный релинг : под раскрой 1046 мм
W = внутренняя ширина – 122 мм
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

68.

TANDEMBOX
Технические детали

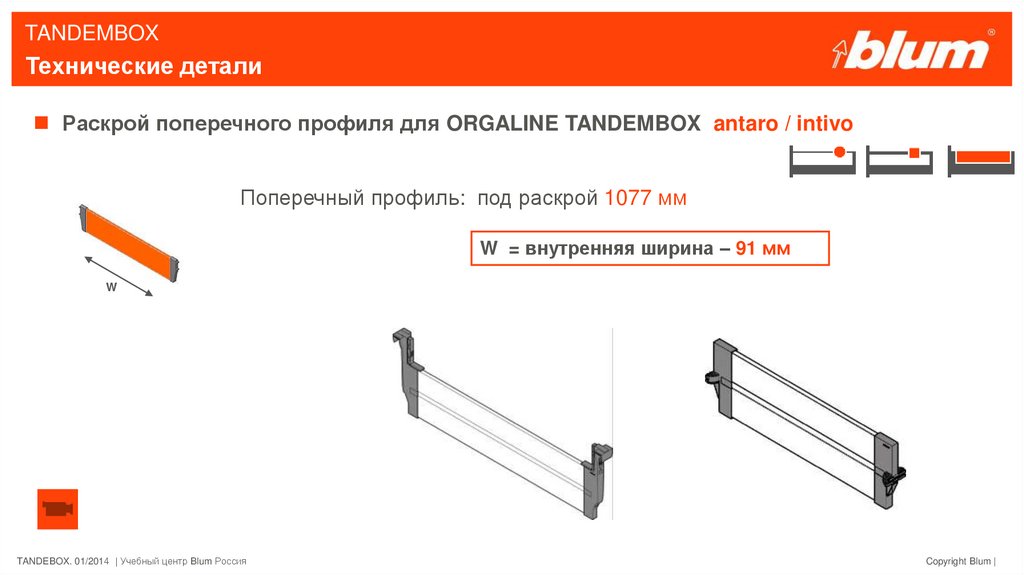

Раскрой поперечного профиля для ORGALINE TANDEMBOX antaro / intivo
Поперечный профиль: под раскрой 1077 мм
W = внутренняя ширина – 91 мм
W
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

69. TANDEMBOX

Система выдвижения TANDEMBOX
Программа и ассортимент
Технические детали
Раскрой
Обработка фасада
Присадка направляющих
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

70.

TANDEMBOX
Технические детали

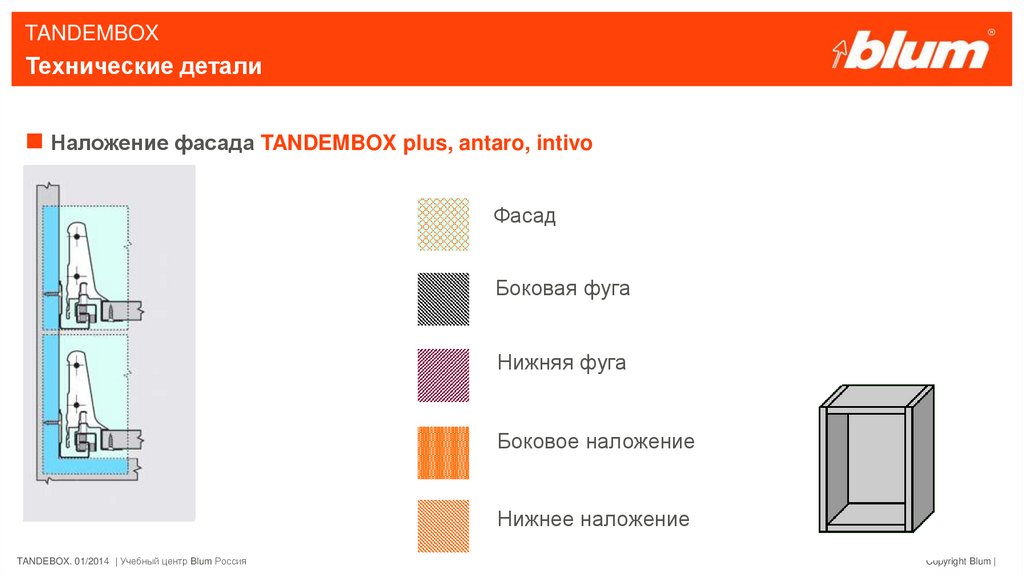

Наложение фасада TANDEMBOX plus, antaro, intivo
Фасад
Боковая фуга
Нижняя фуга
Боковое наложение
Нижнее наложение
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

71.

TANDEMBOX
Технические детали

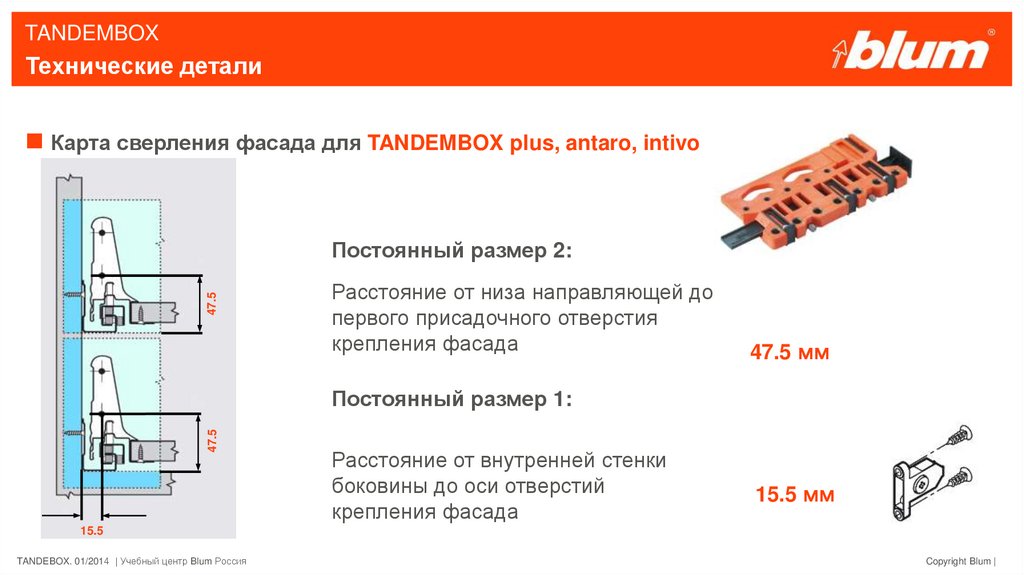

Карта сверления фасада для TANDEMBOX plus, antaro, intivo
47.5
Постоянный размер 2:
Расстояние от низа направляющей до
первого присадочного отверстия
крепления фасада
47.5 мм
47.5
Постоянный размер 1:
Расстояние от внутренней стенки
боковины до оси отверстий
крепления фасада
15.5 мм
15.5
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

72.

TANDEMBOX
Пример

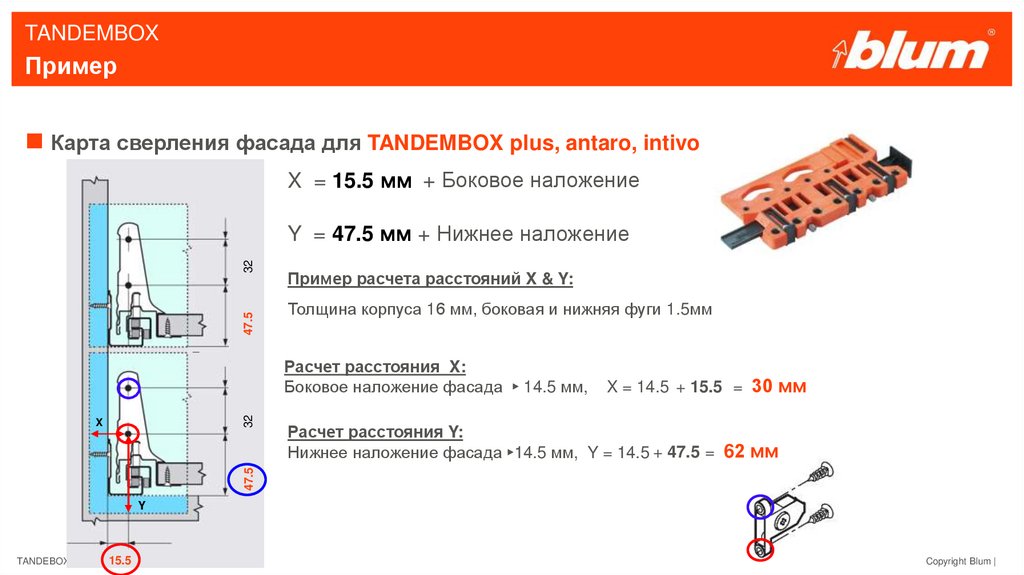

Карта сверления фасада для TANDEMBOX plus, antaro, intivo
X = 15.5 мм + Боковое наложение
47.5
32
Y = 47.5 мм + Нижнее наложение
Пример расчета расстояний X & Y:
Толщина корпуса 16 мм, боковая и нижняя фуги 1.5мм
32
Расчет расстояния X:
Боковое наложение фасада ► 14.5 мм,
Расчет расстояния Y:
Нижнее наложение фасада ►14.5 мм, Y = 14.5 + 47.5 = 62 мм
47.5
X
X = 14.5 + 15.5 = 30 мм
Y
TANDEBOX. 01/201415.5
| Учебный центр Blum Россия
Copyright Blum |

73.

TANDEMBOX
Технические детали

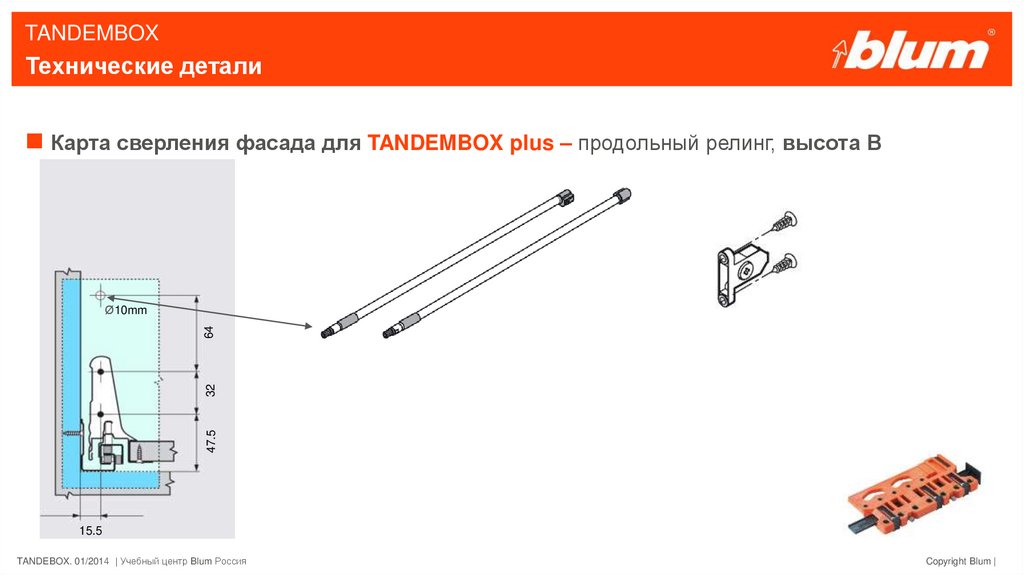

Карта сверления фасада для TANDEMBOX plus – продольный релинг, высота В
47.5
32
64
Ø10mm
15.5
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

74.

TANDEMBOX
Технические детали

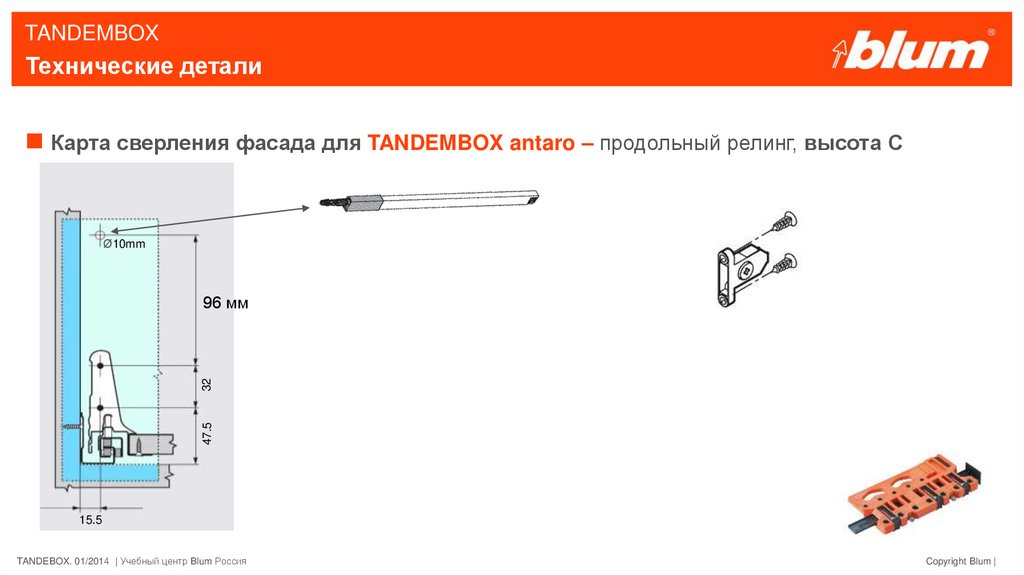

Карта сверления фасада для TANDEMBOX antaro – продольный релинг, высота С
Ø10mm
47.5
32
96 мм
15.5
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

75.

TANDEMBOX
Технические детали

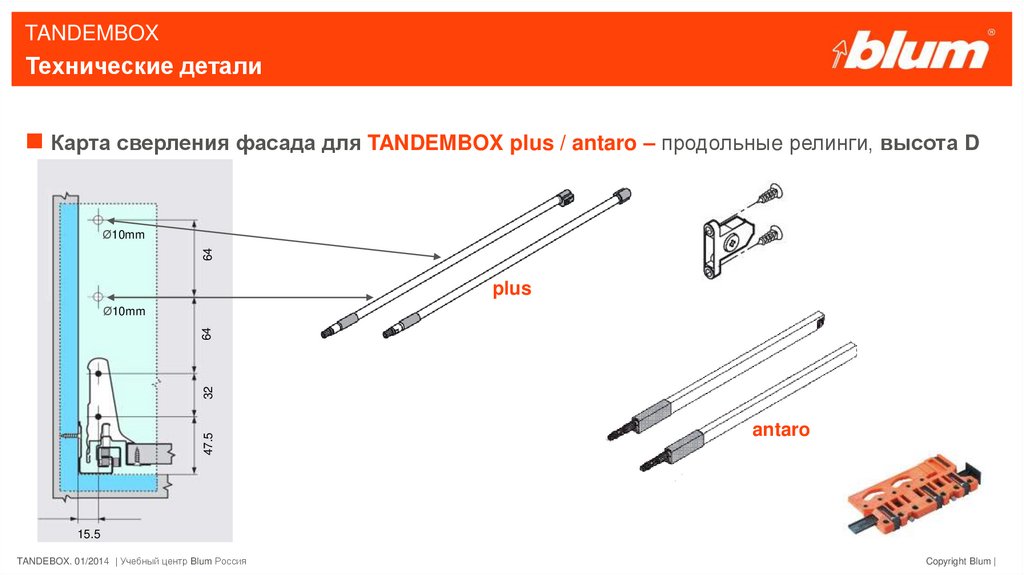

Карта сверления фасада для TANDEMBOX plus / antaro – продольныe релинги, высота D
64
Ø10mm
plus
47.5
32
64
Ø10mm
antaro
15.5
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

76.

TANDEMBOX
Технические детали

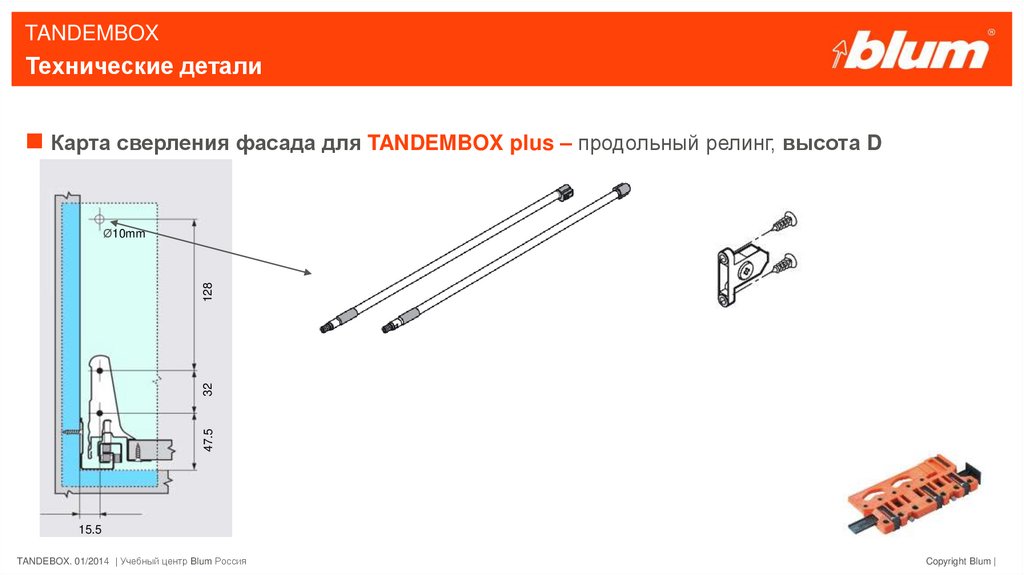

Карта сверления фасада для TANDEMBOX plus – продольный релинг, высота D
47.5
32
128
Ø10mm
15.5
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

77. TANDEMBOX

Система выдвижения TANDEMBOX
Программа и ассортимент
Технические детали
Раскрой
Обработка фасада
Присадка направляющих
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

78.

TANDEMBOX
Технические детали
Карта сверления под направляющие в корпусе
37
Всегда!!!!!!!!
37 мм от края
+ 3-е отверстие
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

79.

TANDEMBOX
Технические детали
Присадка направляющих в корпусе
Фасад
Боковая фуга
Нижняя фуга
Зазор между фасадами
Боковое наложение фасада
Нижнее наложение фасада
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

80.

TANDEMBOX
Технические детали
Присадка направляющих в корпусе
Постоянный размер :
33 мм
33
Нижняя часть направляющей до
оси крепежного отверстия
33
33 мм
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

81.

TANDEMBOX
Технические детали

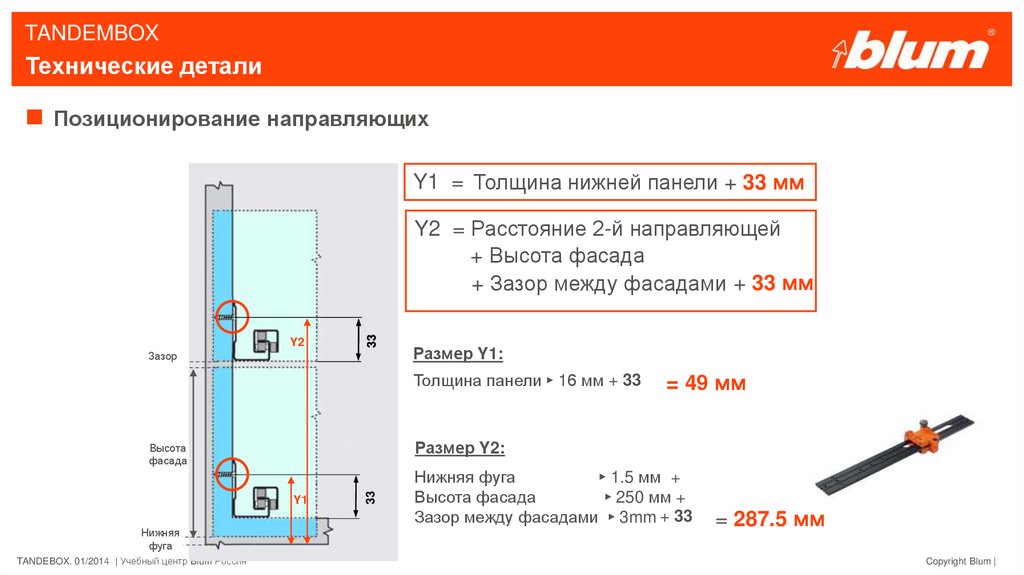

Позиционирование направляющих
Y1 = Толщина нижней панели + 33 мм
Y2
33
Y2 = Расстояние 2-й направляющей
+ Высота фасада
+ Зазор между фасадами + 33 мм
Зазор
Размер Y1:
Толщина панели ► 16 мм + 33
Размер Y2:
Y1
TANDEBOX. 01/2014 | Учебный центр Blum Россия
33
Высота
фасада
Нижняя
фуга
= 49 мм
Нижняя фуга
► 1.5 мм +
Высота фасада
► 250 мм +
Зазор между фасадами ► 3mm + 33
= 287.5 мм
Copyright Blum |

82.

TANDEMBOX
Время вопросов

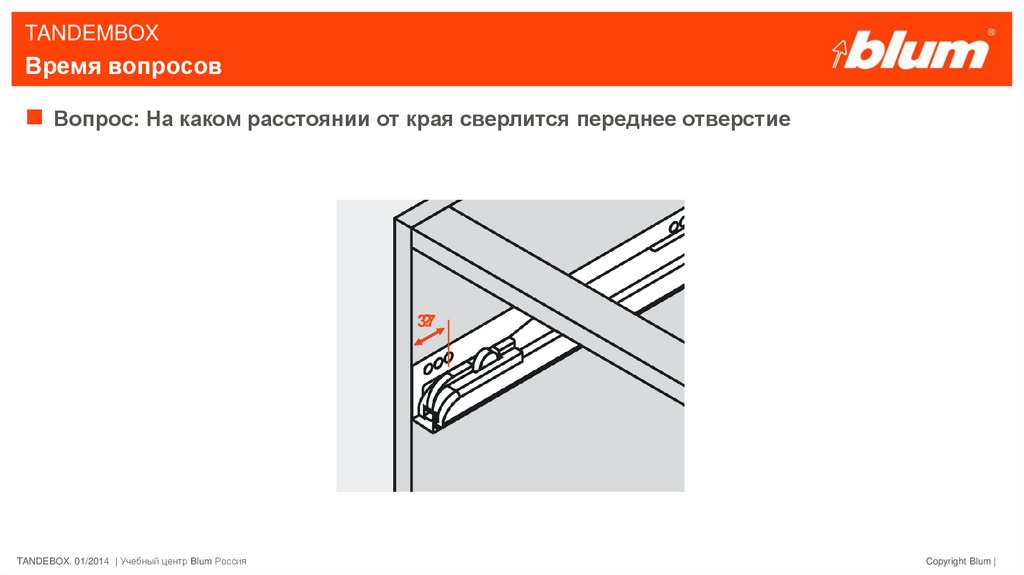

Вопрос: На каком расстоянии от края сверлится переднее отверстие
37
?
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

83. TANDEMBOX

84.

TANDEMBOX
Монтаж и регулировка

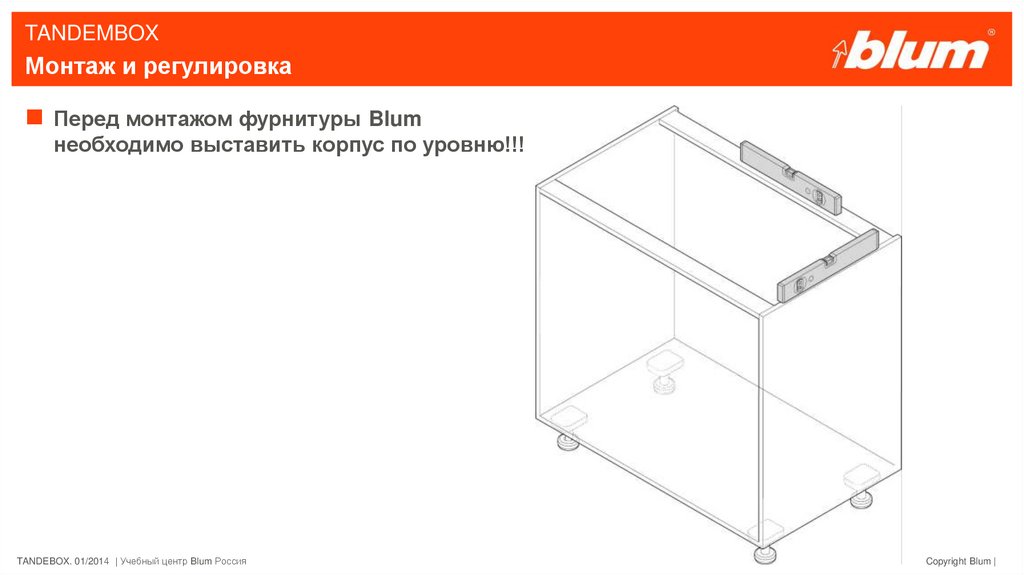

Перед монтажом фурнитуры Blum
необходимо выставить корпус по уровню!!!
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

85.

TANDEMBOX
Монтаж и регулировка

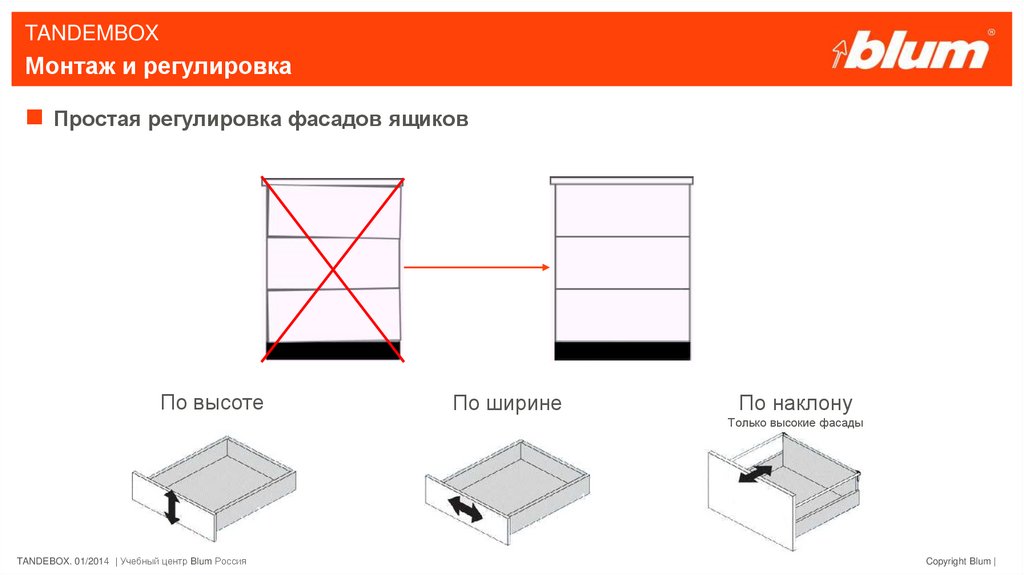

Простая регулировка фасадов ящиков
По высоте
По ширине

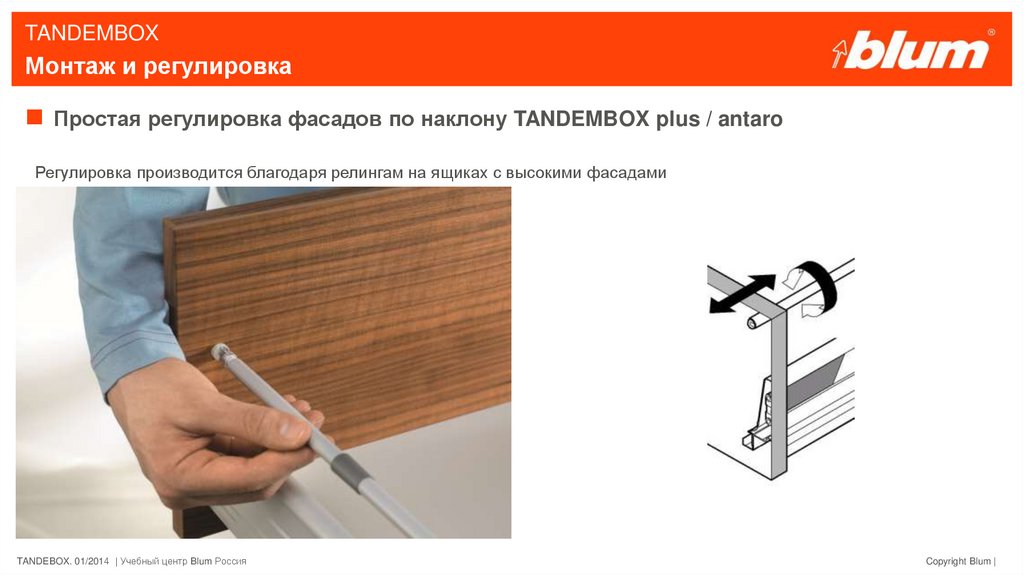

По наклону
Только высокие фасады
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

86.

TANDEMBOX
Монтаж и регулировка

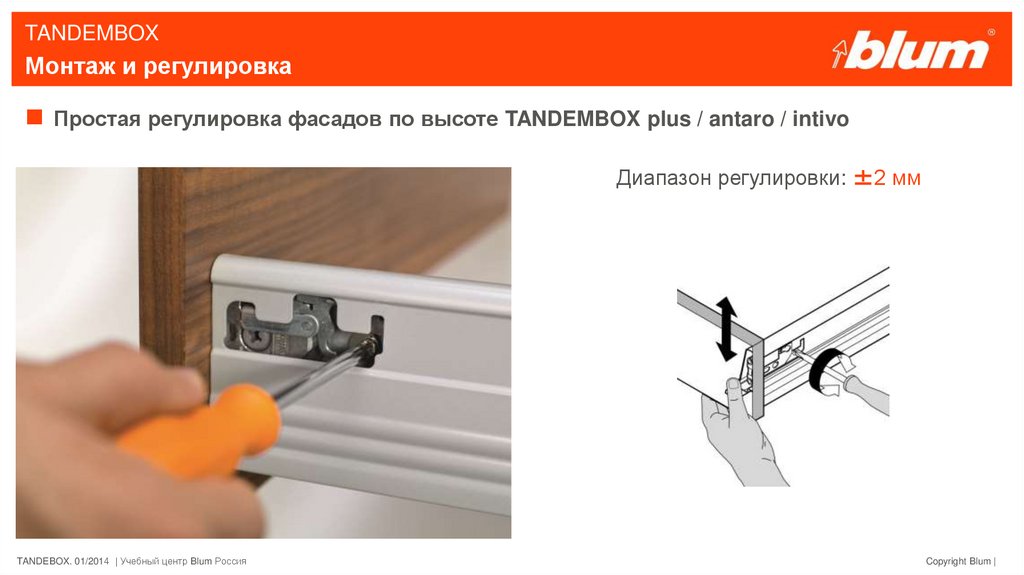

Простая регулировка фасадов по высоте TANDEMBOX plus / antaro / intivo
Диапазон регулировки: ±2 мм
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |

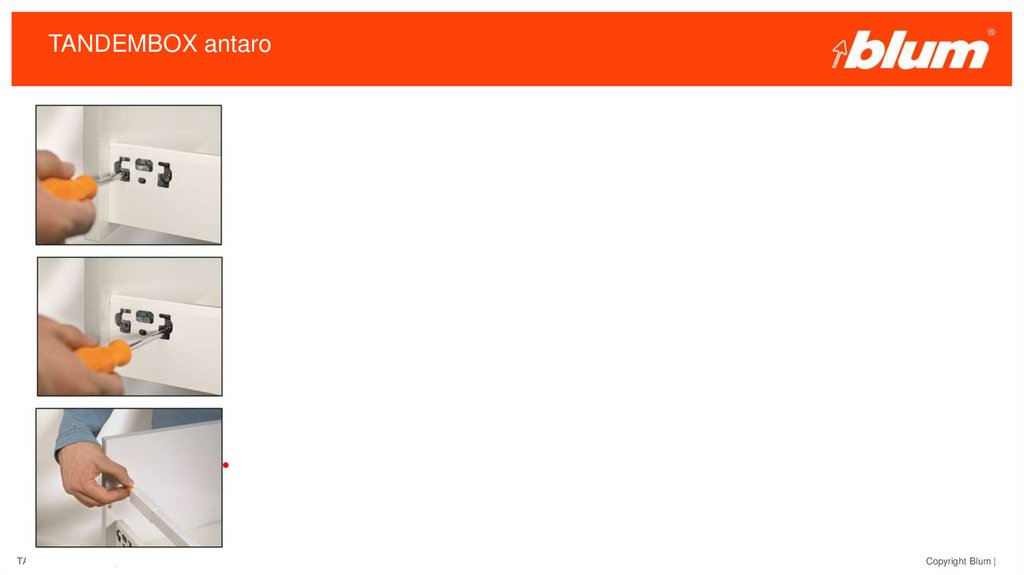

87.

TANDEMBOX
Монтаж и регулировка

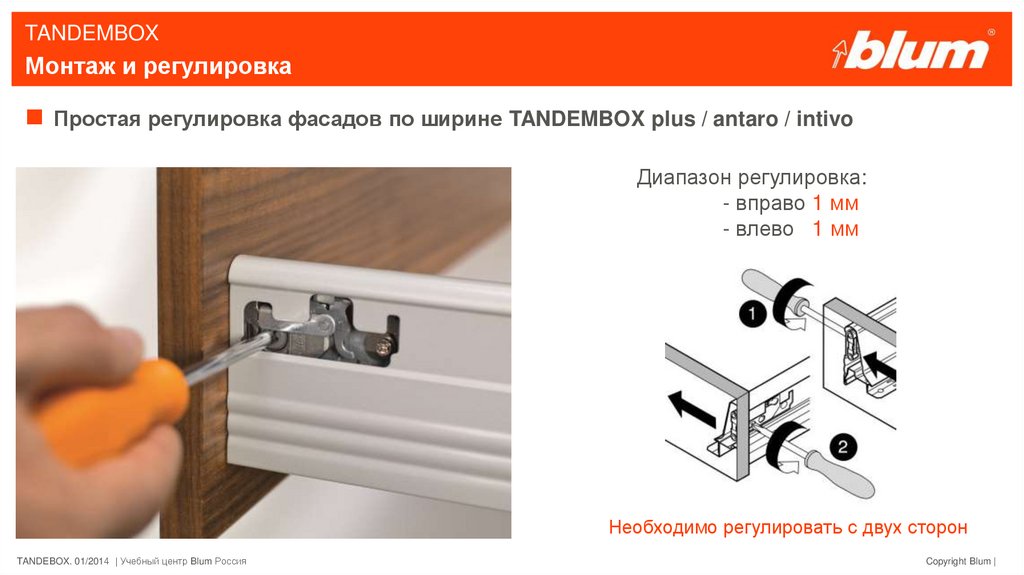

Простая регулировка фасадов по ширине TANDEMBOX plus / antaro / intivo
Диапазон регулировка:
- вправо 1 мм
- влево 1 мм
Необходимо регулировать с двух сторон
TANDEBOX. 01/2014 | Учебный центр Blum Россия
Copyright Blum |
