Документирование и архивирование

1. Документирование и архивирование

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.1
Information and Training Center
Knowledge for Automation

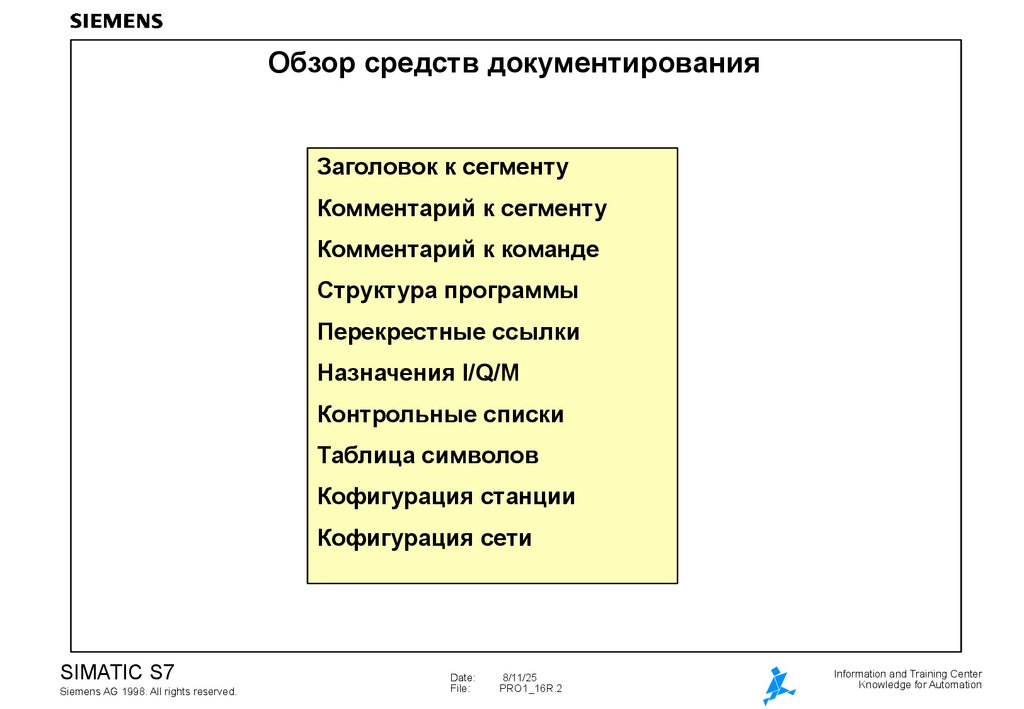

2. Обзор средств документирования

Заголовок к сегменту
Комментарий к сегменту
Комментарий к команде
Структура программы
Перекрестные ссылки
Назначения I/Q/M
Контрольные списки
Таблица символов
Кофигурация станции
Кофигурация сети
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.2
Information and Training Center
Knowledge for Automation

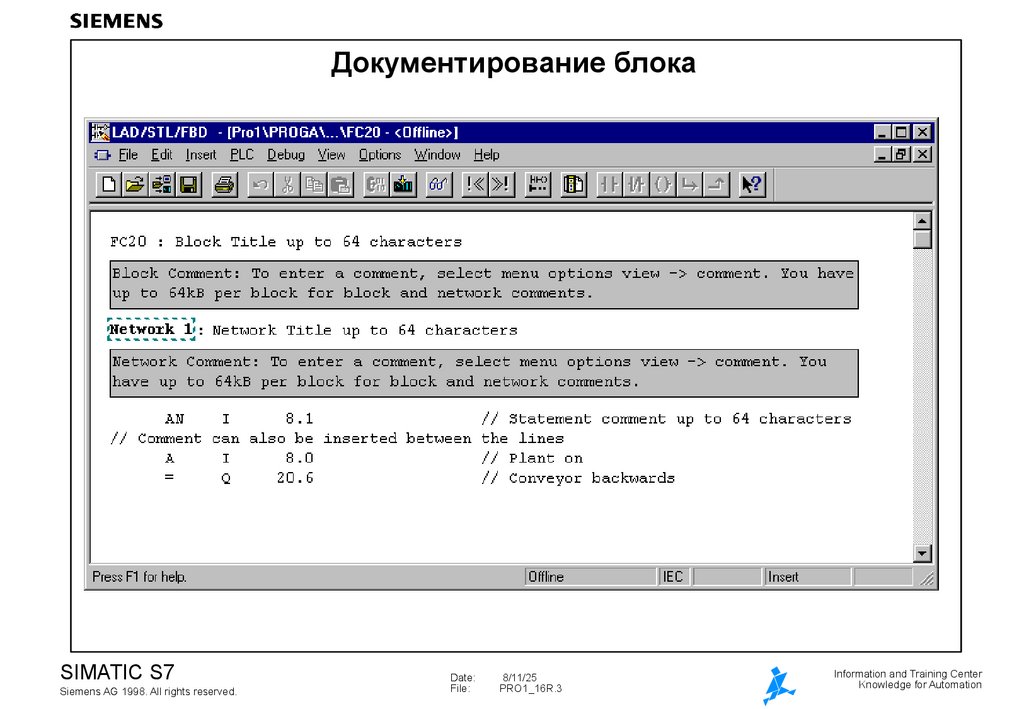

3. Документирование блока

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.3
Information and Training Center
Knowledge for Automation

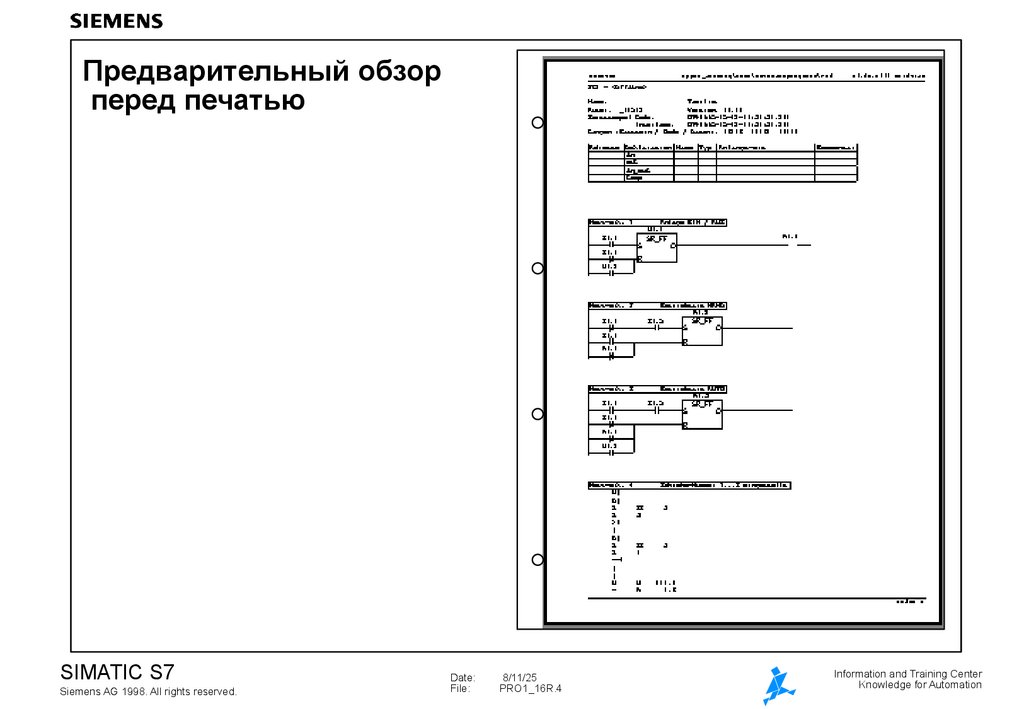

4. Предварительный обзор перед печатью

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.4
Information and Training Center
Knowledge for Automation

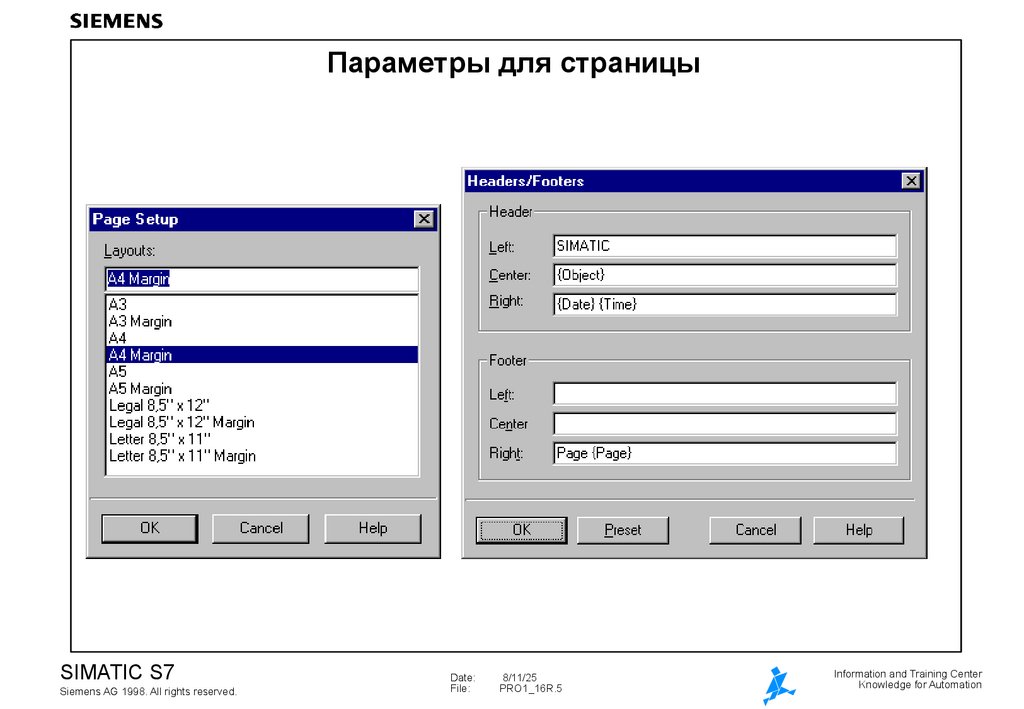

5. Параметры для страницы

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.5
Information and Training Center
Knowledge for Automation

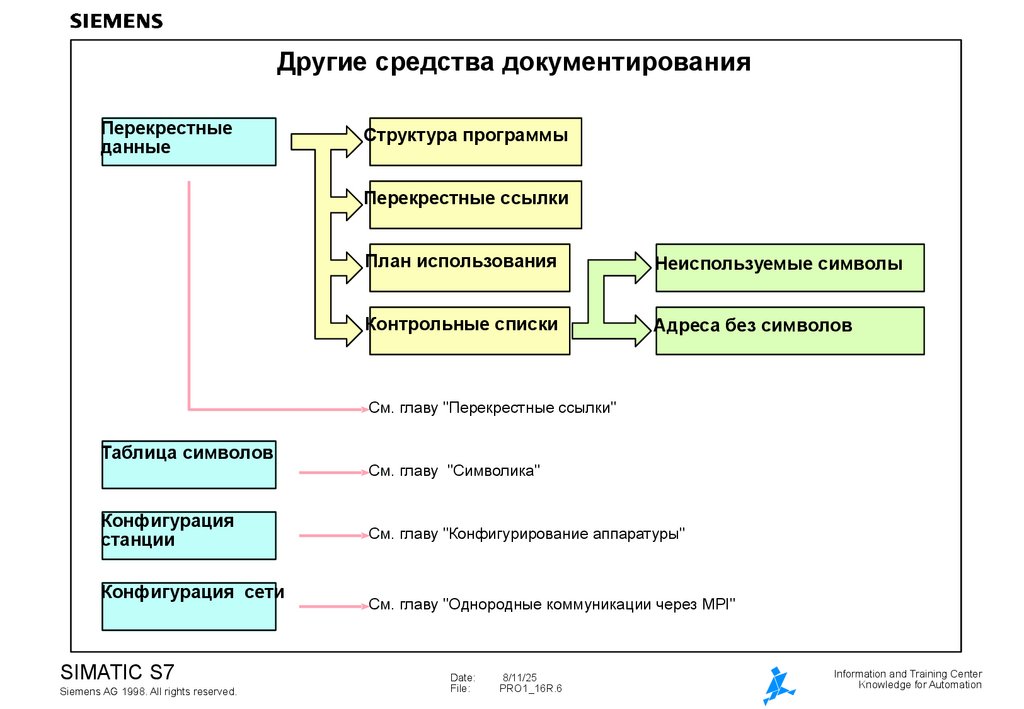

6. Другие средства документирования

Перекрестные
данные
Структура программы
Перекрестные ссылки
План использования
Неиспользуемые символы
Контрольные списки
Адреса без символов
См. главу "Перекрестные ссылки"
Таблица символов
Конфигурация
станции
Конфигурация сети
SIMATIC S7
Siemens AG 1998. All rights reserved.
См. главу "Символика"
См. главу "Конфигурирование аппаратуры"
См. главу "Однородные коммуникации через MPI"
Date:
File:
8/11/25
PRO1_16R.6
Information and Training Center
Knowledge for Automation

7.

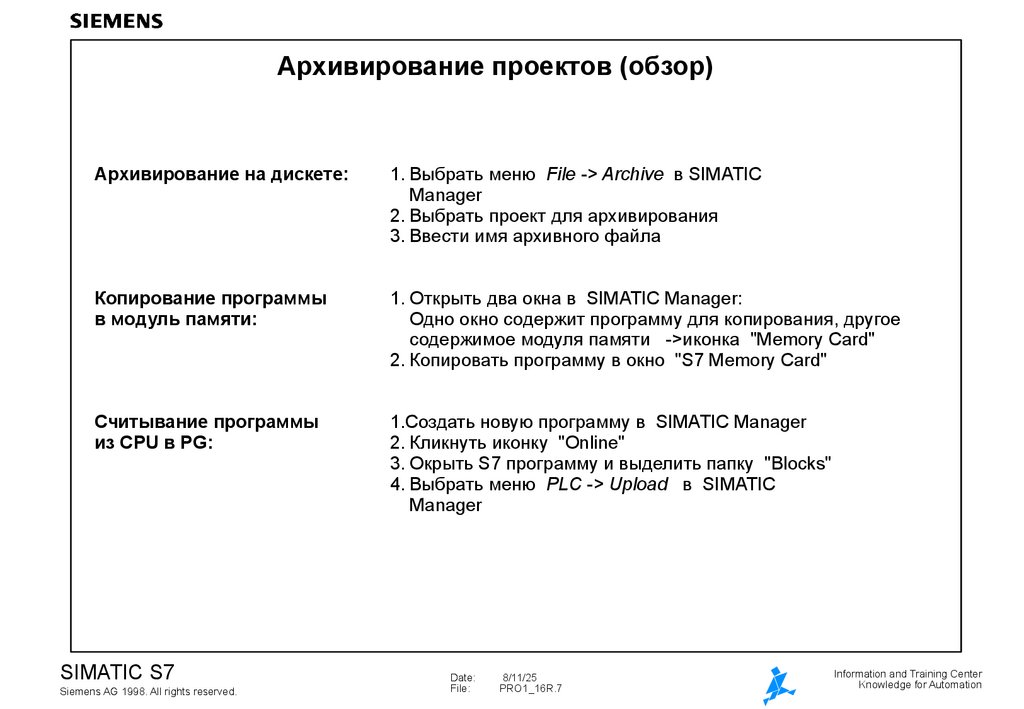

Архивирование проектов (обзор)
Архивирование на дискете:
1. Выбрать меню File -> Archive в SIMATIC
Manager
2. Выбрать проект для архивирования
3. Ввести имя архивного файла
Копирование программы
в модуль памяти:
1. Открыть два окна в SIMATIC Manager:
Одно окно содержит программу для копирования, другое
содержимое модуля памяти ->иконка "Memory Card"
2. Копировать программу в окно "S7 Memory Card"
Считывание программы
из CPU в PG:
1.Создать новую программу в SIMATIC Manager
2. Кликнуть иконку "Online"
3. Окрыть S7 программу и выделить папку "Blocks"
4. Выбрать меню PLC -> Upload в SIMATIC
Manager
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.7
Information and Training Center
Knowledge for Automation

8. Определение размера проекта

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.8
Information and Training Center
Knowledge for Automation

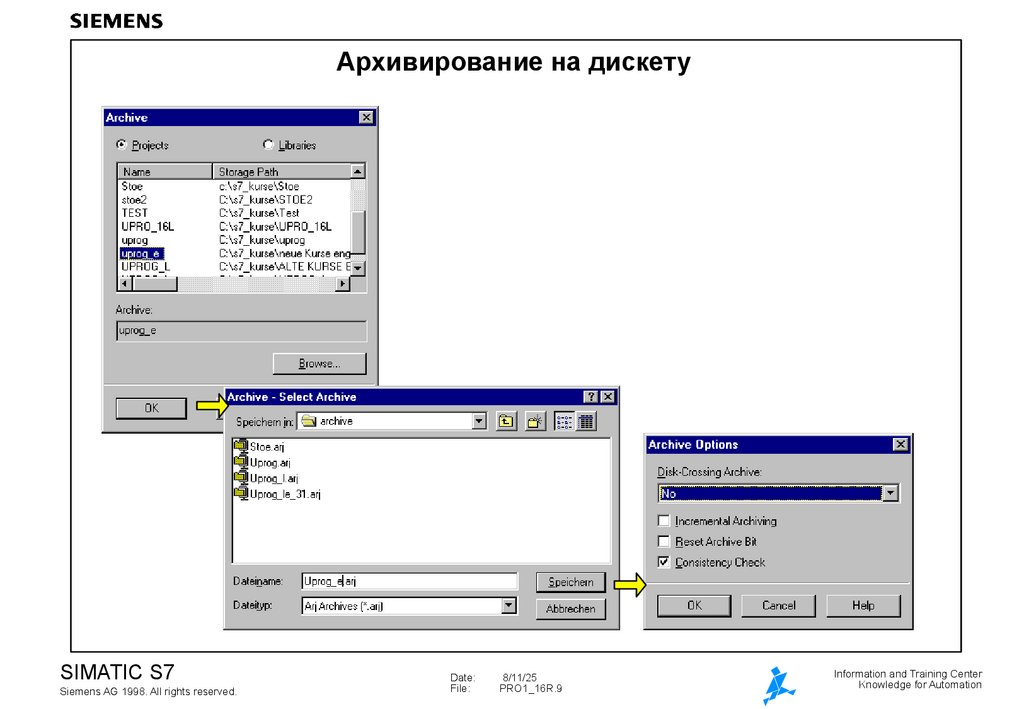

9. Архивирование на дискету

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.9
Information and Training Center
Knowledge for Automation

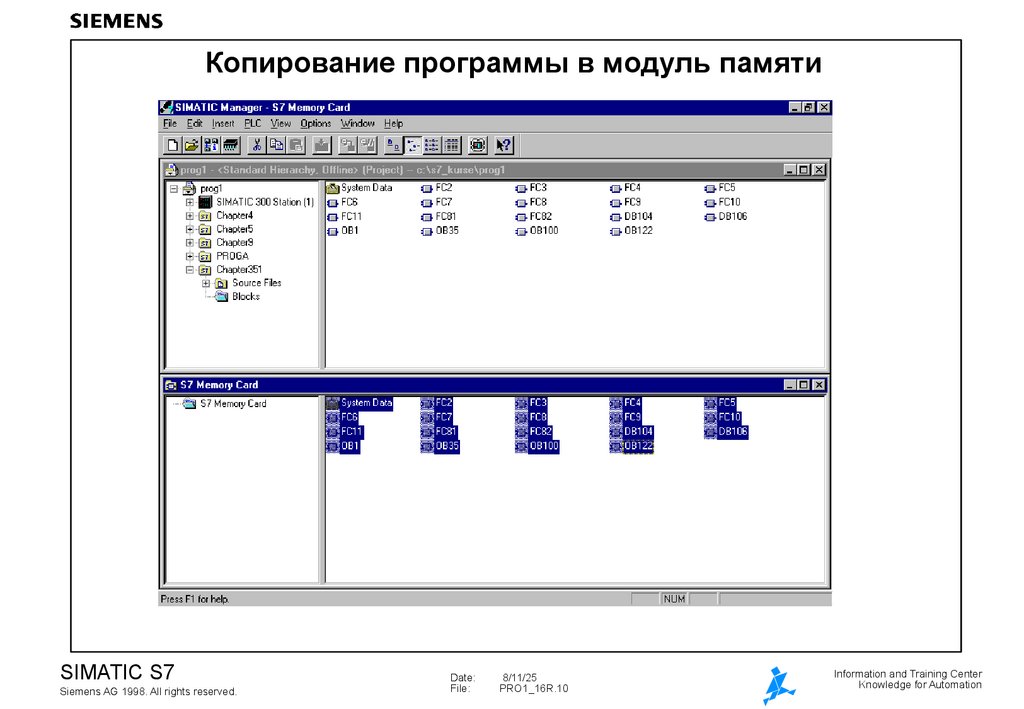

10. Копирование программы в модуль памяти

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.10
Information and Training Center
Knowledge for Automation

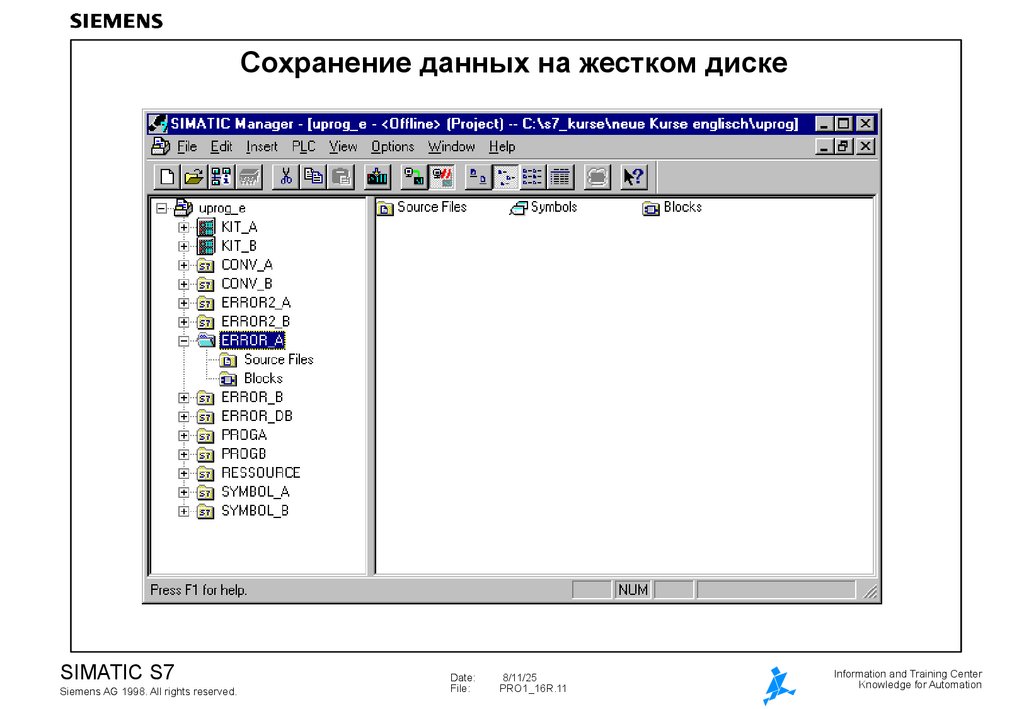

11. Сохранение данных на жестком диске

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.11
Information and Training Center
Knowledge for Automation

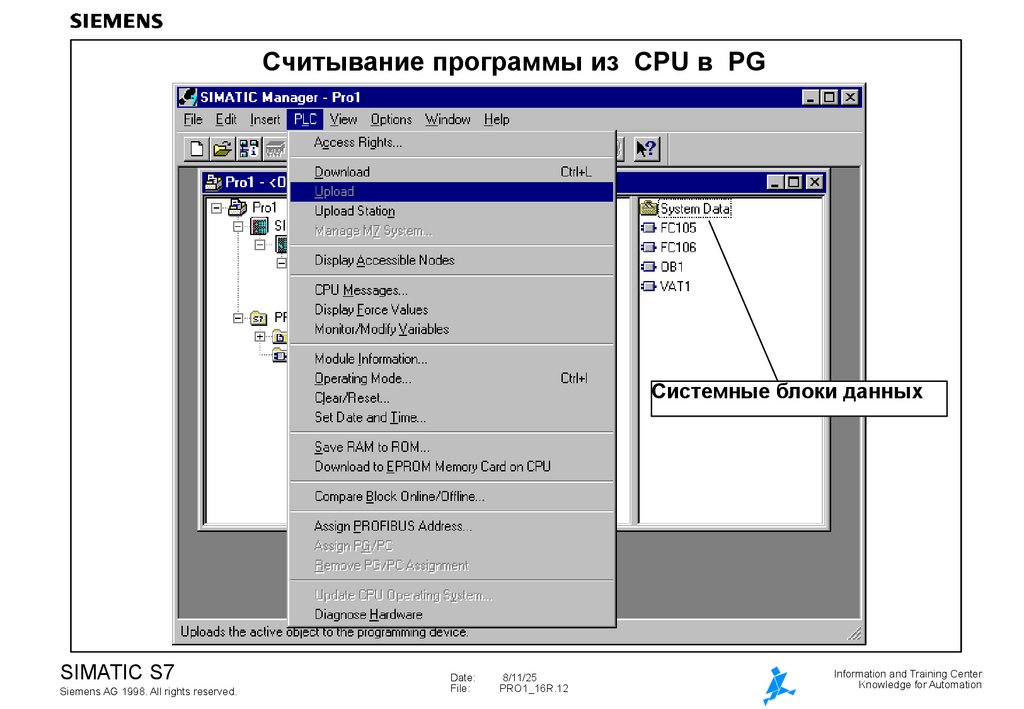

12. Считывание программы из CPU в PG

Системные блоки данных
SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.12
Information and Training Center
Knowledge for Automation

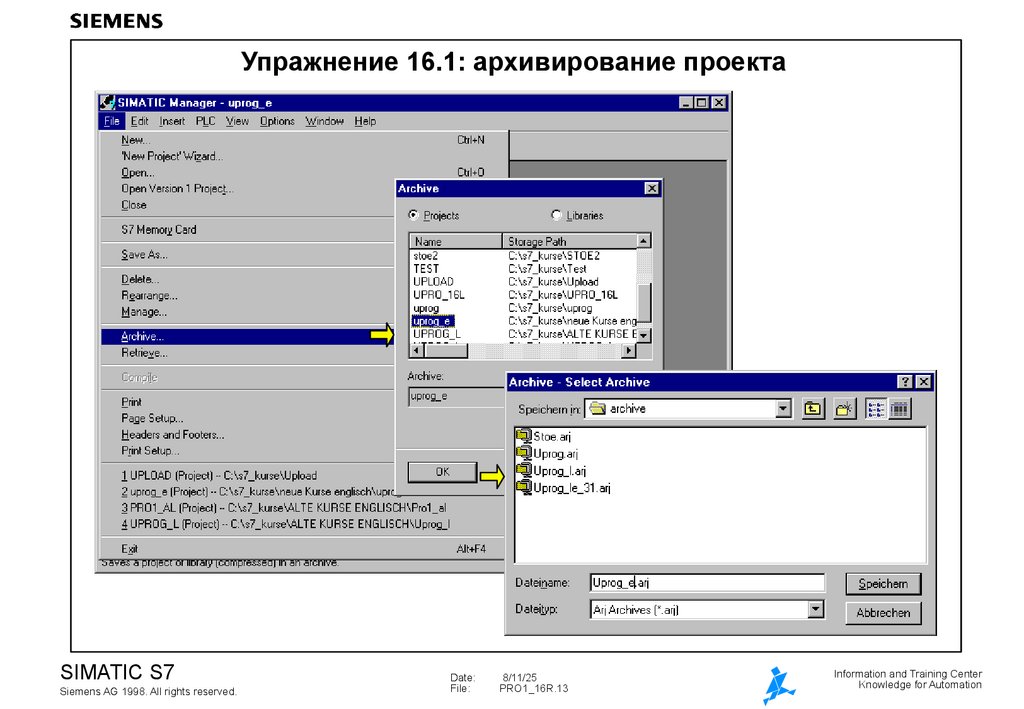

13. Упражнение 16.1: архивирование проекта

SIMATIC S7
Siemens AG 1998. All rights reserved.
Date:
File:
8/11/25
PRO1_16R.13
Information and Training Center
