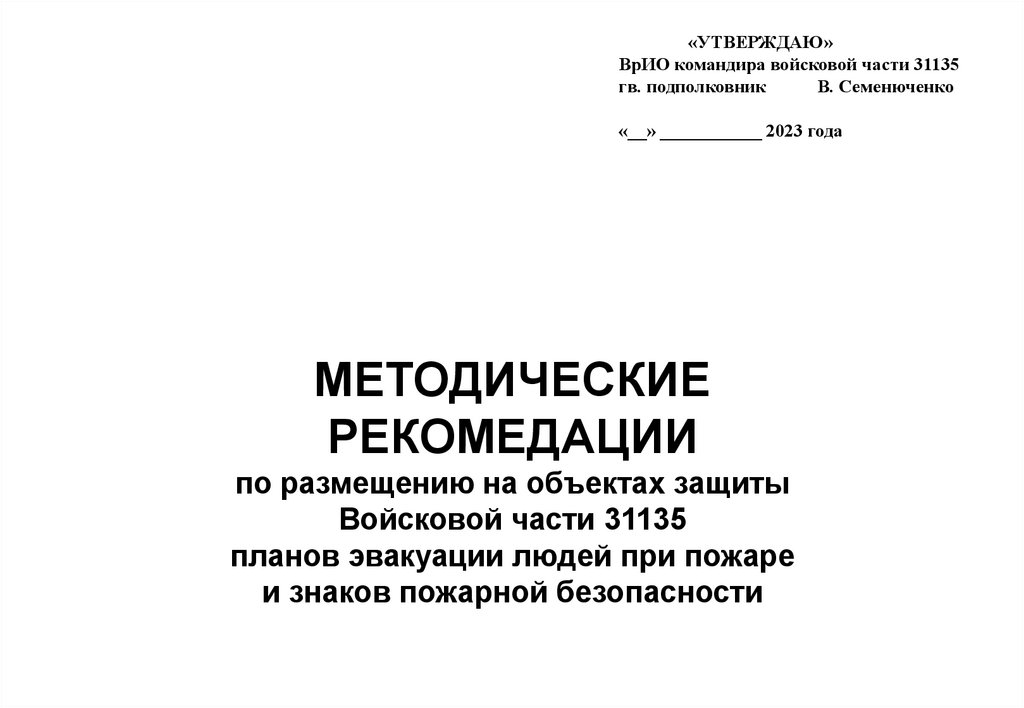

МЕТОДИЧЕСКИЕ
РЕКОМЕДАЦИИ
по размещению на объектах защиты
Войсковой части 31135
планов эвакуации людей при пожаре
и знаков пожарной безопасности
1

2.

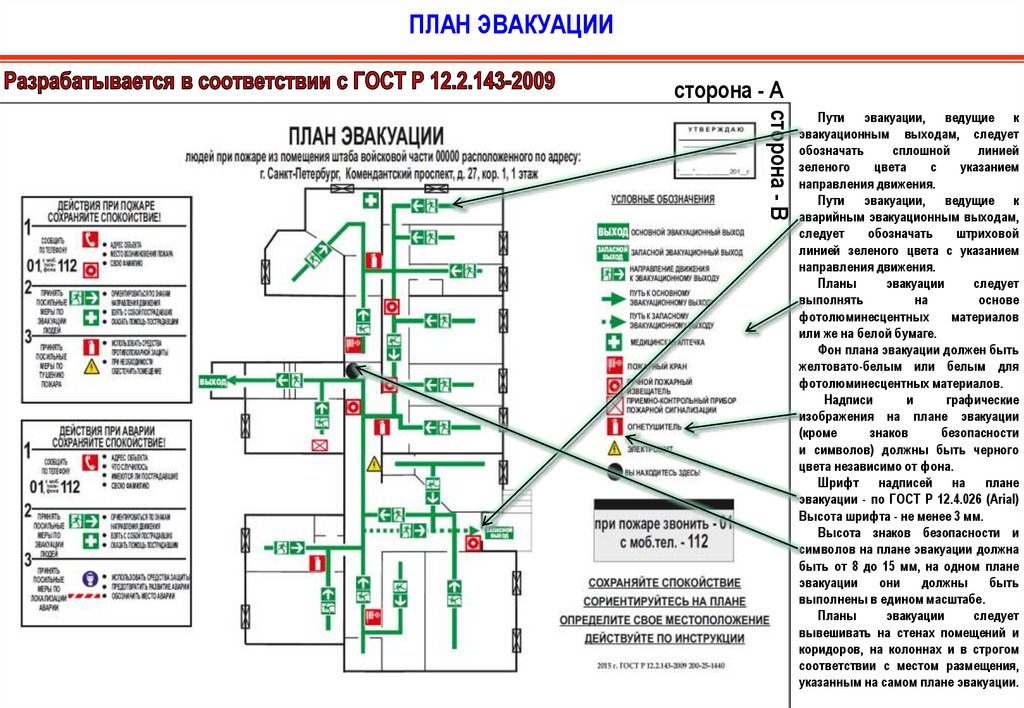

ПЛАН ЭВАКУАЦИИ
2
6.2.5 Пути эвакуации, ведущие к эвакуационным выходам, следует обозначать сплошной линией
сторона - A
зеленого цвета с указанием направления движения.
сторона - B
Пути эвакуации, ведущие к
эвакуационным выходам, следует
обозначать
сплошной
линией
6.2.6 Пути эвакуации, ведущие к аварийным эвакуационным выходам, следует обозначать
штриховой
зеленого
цвета
с
указанием
линией зеленого цвета с указанием направления движения.
направления движения.
Пути эвакуации, ведущие к
аварийным эвакуационным выходам,
6.2.5, 6.2.6 (Измененная редакция, Изм. N 1).
следует
обозначать
штриховой
линией зеленого цвета с указанием
направления движения.
6.2.7 Планы эвакуации следует выполнять на основе фотолюминесцентных материалов.
Планы
эвакуации
следует
выполнять
на
основе
фотолюминесцентных
материалов
6.2.8 Фон плана эвакуации должен быть желтовато-белым или белым для фотолюминесцентных
или же на белой бумаге.
Фон плана эвакуации должен быть
материалов.
желтовато-белым или белым для
фотолюминесцентных материалов.
Надписи
графические
6.2.9 Надписи и графические изображения на плане эвакуации (кроме знаков безопасности
и исимволов)
изображения на плане эвакуации
(кроме
знаков
безопасности
должны быть черного цвета независимо от фона.
и символов) должны быть черного
цвета независимо от фона.
Шрифт 3 мм.
надписей на плане
Шрифт надписей на плане эвакуации - по ГОСТ Р 12.4.026. Высота шрифта - не менее
эвакуации - по ГОСТ Р 12.4.026 (Arial)
Высота шрифта - не менее 3 мм.
Высота знаков безопасности и
(Измененная редакция, Изм. N 1).
символов на плане эвакуации должна
быть от 8 до 15 мм, на одном плане
эвакуации
они идолжны
быть

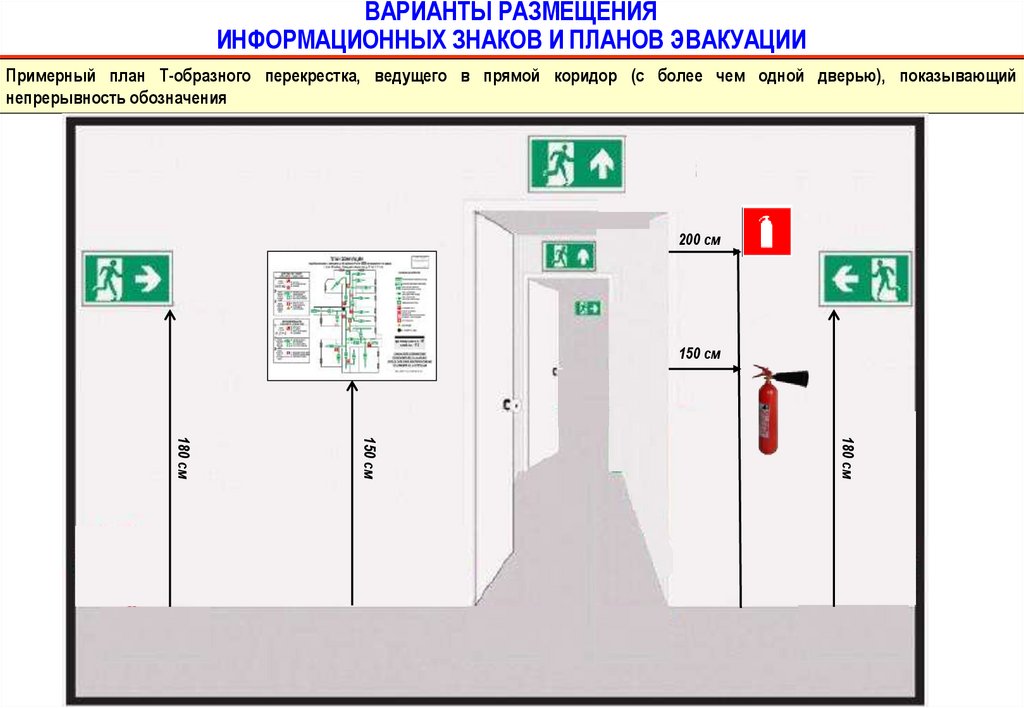

6.2.10 Планы эвакуации следует вывешивать на стенах помещений и коридоров, на
колоннах
в
выполнены в едином масштабе.
строгом соответствии с местом размещения, указанным на самом плане эвакуации. Планы эвакуации следует
вывешивать на стенах помещений и
коридоров, на колоннах и в строгом
соответствии с местом размещения,
указанным на самом плане эвакуации.

3.

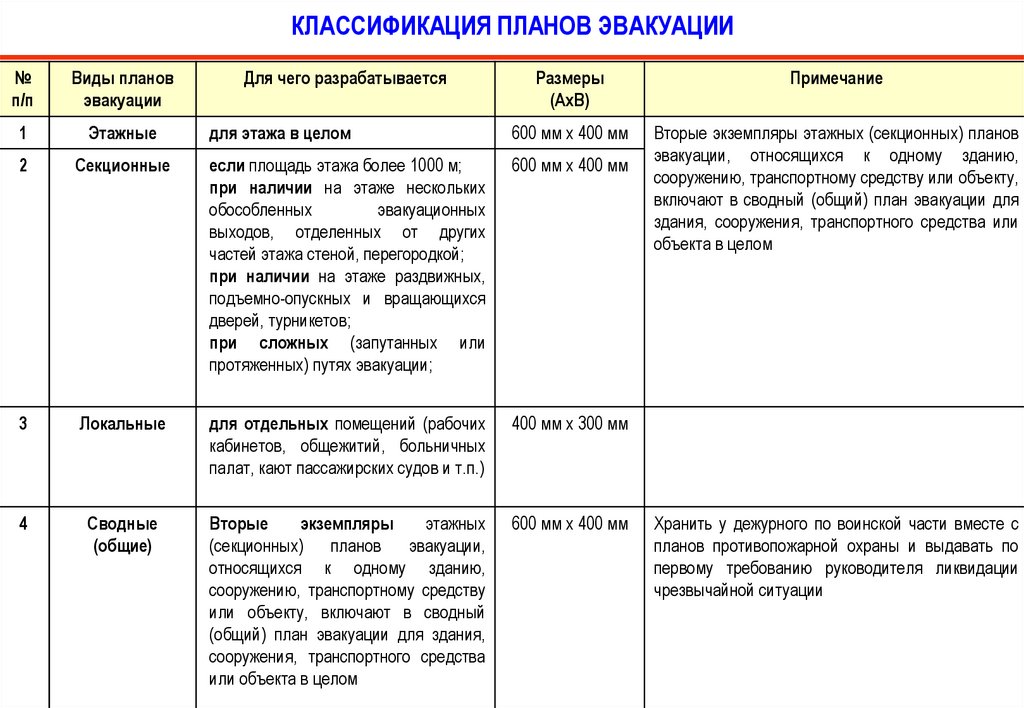

КЛАССИФИКАЦИЯ ПЛАНОВ ЭВАКУАЦИИ
№
п/п
Виды планов
эвакуации
1
Этажные
2
Для чего разрабатывается
3
Размеры
(AxB)
Примечание
для этажа в целом
600 мм х 400 мм
Секционные
если площадь этажа более 1000 м;
при наличии на этаже нескольких
обособленных
эвакуационных
выходов, отделенных от других
частей этажа стеной, перегородкой;
при наличии на этаже раздвижных,
подъемно-опускных и вращающихся
дверей, турникетов;
при сложных (запутанных или
протяженных) путях эвакуации;
600 мм х 400 мм
Вторые экземпляры этажных (секционных) планов
эвакуации, относящихся к одному зданию,
сооружению, транспортному средству или объекту,
включают в сводный (общий) план эвакуации для
здания, сооружения, транспортного средства или
объекта в целом
3
Локальные
для отдельных помещений (рабочих
кабинетов, общежитий, больничных
палат, кают пассажирских судов и т.п.)
400 мм х 300 мм
4
Сводные
(общие)
Вторые
экземпляры
этажных
(секционных) планов эвакуации,
относящихся к одному зданию,
сооружению, транспортному средству
или объекту, включают в сводный
(общий) план эвакуации для здания,
сооружения, транспортного средства
или объекта в целом
600 мм х 400 мм
Хранить у дежурного по воинской части вместе с
планов противопожарной охраны и выдавать по
первому требованию руководителя ликвидации
чрезвычайной ситуации

4.

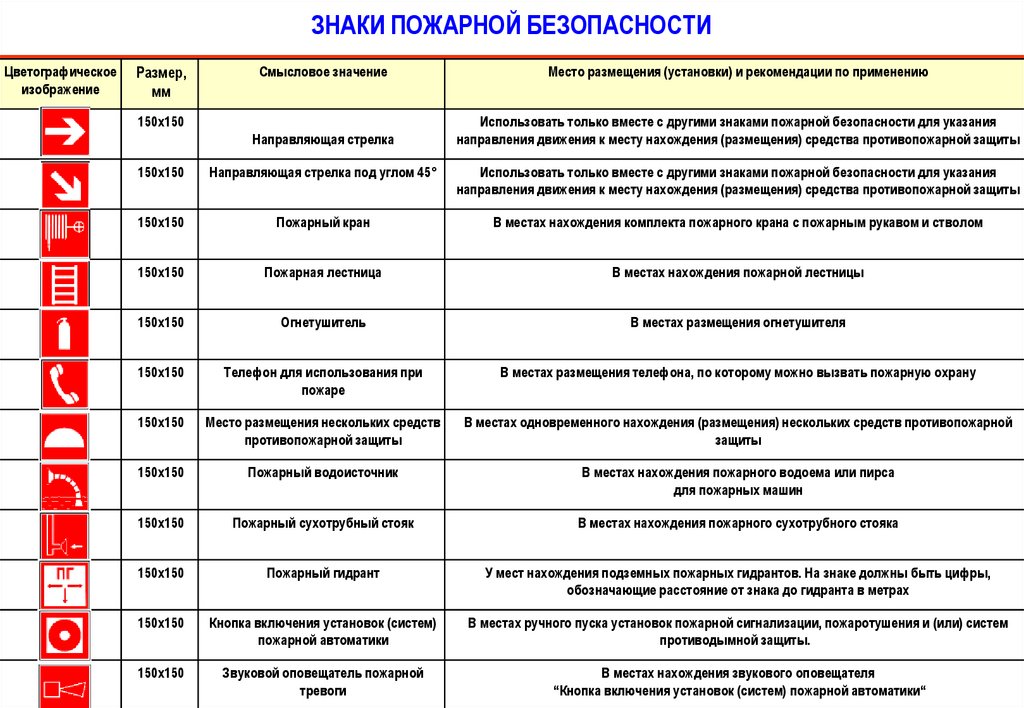

ЗНАКИ ПОЖАРНОЙ БЕЗОПАСНОСТИ
Цветографическое
Размер,
мм
4
Смысловое значение
Место размещения (установки) и рекомендации по применению
Направляющая стрелка
Использовать только вместе с другими знаками пожарной безопасности для указания
направления движения к месту нахождения (размещения) средства противопожарной защиты
150х150
150х150
Направляющая стрелка под углом 45°
Использовать только вместе с другими знаками пожарной безопасности для указания
направления движения к месту нахождения (размещения) средства противопожарной защиты
150х150
Пожарный кран
В местах нахождения комплекта пожарного крана с пожарным рукавом и стволом
150х150
Пожарная лестница
В местах нахождения пожарной лестницы
150х150
Огнетушитель
В местах размещения огнетушителя
150х150
Телефон для использования при
пожаре
В местах размещения телефона, по которому можно вызвать пожарную охрану
150х150
Место размещения нескольких средств
противопожарной защиты
В местах одновременного нахождения (размещения) нескольких средств противопожарной
защиты
150х150
Пожарный водоисточник
В местах нахождения пожарного водоема или пирса
для пожарных машин
150х150
Пожарный сухотрубный стояк
В местах нахождения пожарного сухотрубного стояка
150х150
Пожарный гидрант
У мест нахождения подземных пожарных гидрантов. На знаке должны быть цифры,
обозначающие расстояние от знака до гидранта в метрах
150х150
Кнопка включения установок (систем)
пожарной автоматики
В местах ручного пуска установок пожарной сигнализации, пожаротушения и (или) систем
противодымной защиты.
150х150
Звуковой оповещатель пожарной
тревоги
В местах нахождения звукового оповещателя
“Кнопка включения установок (систем) пожарной автоматики“

5.

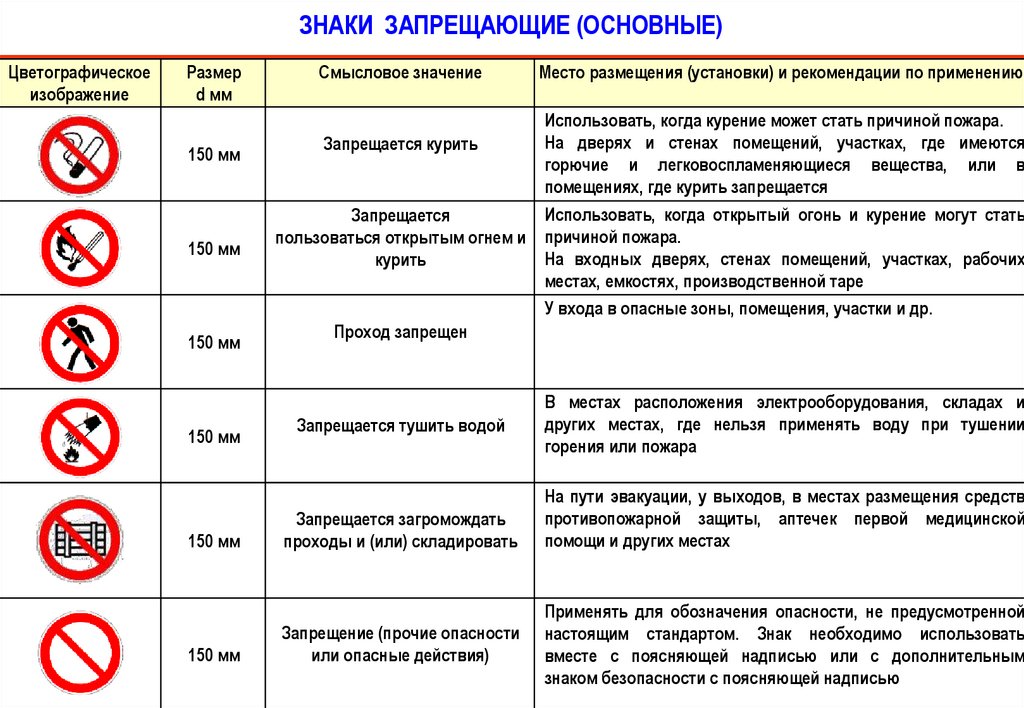

ЗНАКИ ЗАПРЕЩАЮЩИЕ (ОСНОВНЫЕ)
Цветографическое
Размер
d мм
150 мм
150 мм
150 мм
150 мм
150 мм
150 мм
Смысловое значение
5
Место размещения (установки) и рекомендации по применению
Использовать, когда курение может стать причиной пожара.
На дверях и стенах помещений, участках, где имеются
Запрещается курить
горючие и легковоспламеняющиеся вещества, или в
помещениях, где курить запрещается
Использовать, когда открытый огонь и курение могут стать
Запрещается
пользоваться открытым огнем и причиной пожара.
На входных дверях, стенах помещений, участках, рабочих
курить
местах, емкостях, производственной таре
У входа в опасные зоны, помещения, участки и др.
Проход запрещен
Запрещается тушить водой
Запрещается загромождать
проходы и (или) складировать
Запрещение (прочие опасности
или опасные действия)
В местах расположения электрооборудования, складах и
других местах, где нельзя применять воду при тушении
горения или пожара
На пути эвакуации, у выходов, в местах размещения средств
противопожарной защиты, аптечек первой медицинской
помощи и других местах
Применять для обозначения опасности, не предусмотренной
настоящим стандартом. Знак необходимо использовать
вместе с поясняющей надписью или с дополнительным
знаком безопасности с поясняющей надписью

6.

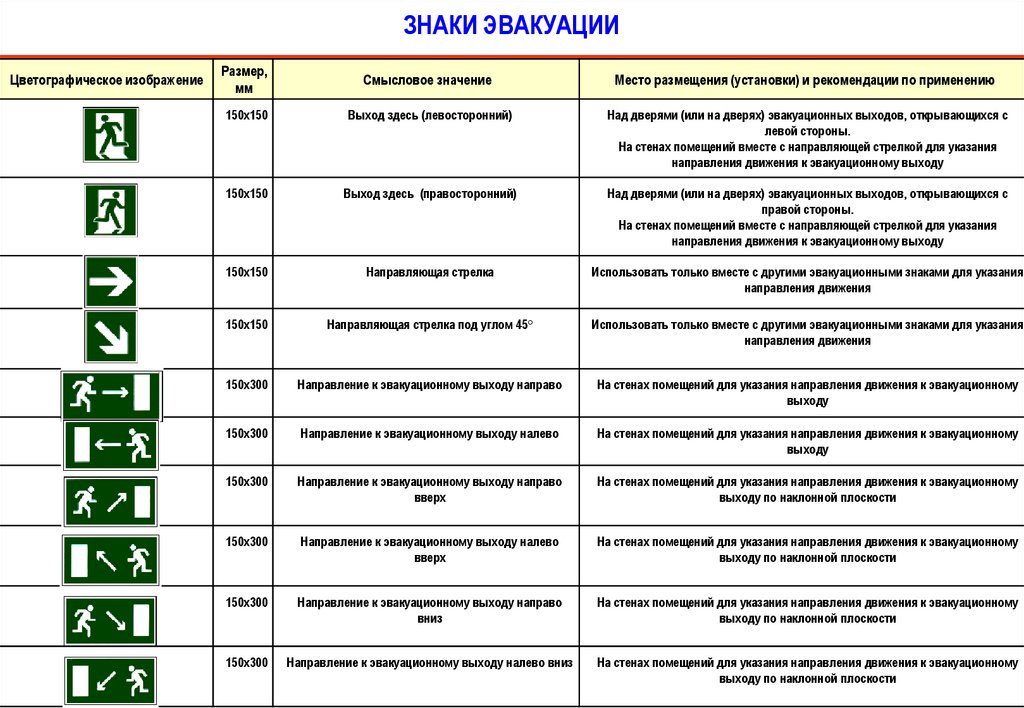

ЗНАКИ ЭВАКУАЦИИ
Цветографическое изображение
6
Размер,
мм
Смысловое значение
Место размещения (установки) и рекомендации по применению
150х150
Выход здесь (левосторонний)
Над дверями (или на дверях) эвакуационных выходов, открывающихся с
левой стороны.
На стенах помещений вместе с направляющей стрелкой для указания
направления движения к эвакуационному выходу
150х150
Выход здесь (правосторонний)
Над дверями (или на дверях) эвакуационных выходов, открывающихся с
правой стороны.
На стенах помещений вместе с направляющей стрелкой для указания
направления движения к эвакуационному выходу
150х150
Направляющая стрелка
Использовать только вместе с другими эвакуационными знаками для указания
направления движения
150х150
Направляющая стрелка под углом 45°
Использовать только вместе с другими эвакуационными знаками для указания
направления движения
150х300
Направление к эвакуационному выходу направо
На стенах помещений для указания направления движения к эвакуационному
выходу
150х300
Направление к эвакуационному выходу налево
На стенах помещений для указания направления движения к эвакуационному
выходу
150х300
Направление к эвакуационному выходу направо
вверх
На стенах помещений для указания направления движения к эвакуационному
выходу по наклонной плоскости
150х300
Направление к эвакуационному выходу налево
вверх
На стенах помещений для указания направления движения к эвакуационному
выходу по наклонной плоскости
150х300
Направление к эвакуационному выходу направо
вниз
На стенах помещений для указания направления движения к эвакуационному
выходу по наклонной плоскости
150х300
Направление к эвакуационному выходу налево вниз
На стенах помещений для указания направления движения к эвакуационному
выходу по наклонной плоскости

7.

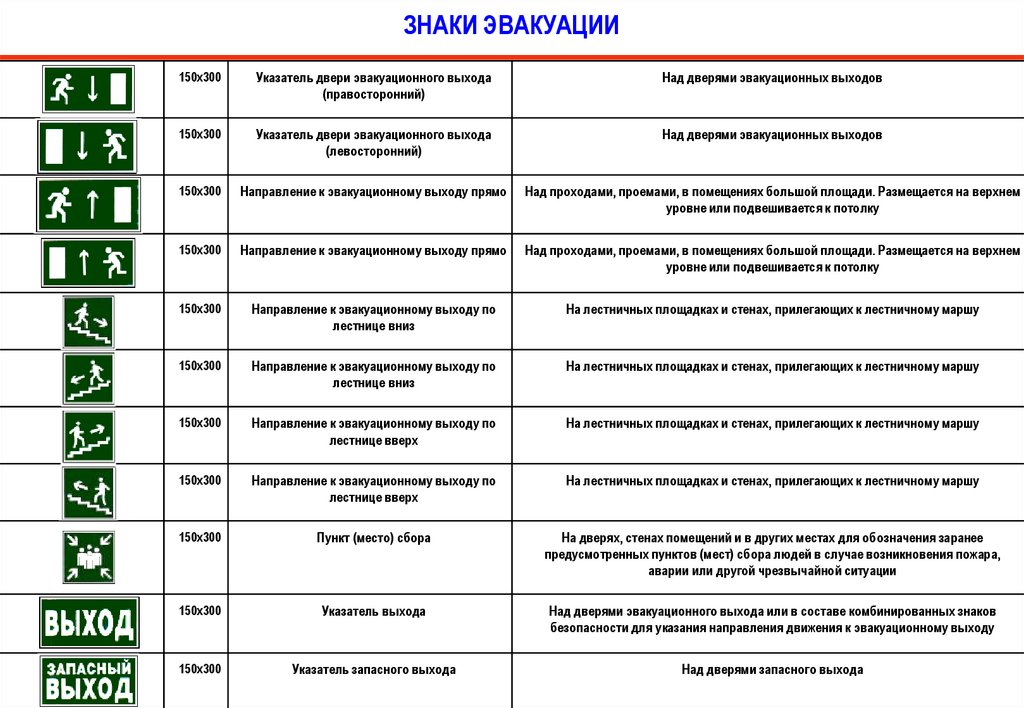

ЗНАКИ ЭВАКУАЦИИ
7
150х300
Указатель двери эвакуационного выхода
(правосторонний)
Над дверями эвакуационных выходов
150х300
Указатель двери эвакуационного выхода
(левосторонний)
Над дверями эвакуационных выходов
150х300
Направление к эвакуационному выходу прямо
Над проходами, проемами, в помещениях большой площади. Размещается на верхнем
уровне или подвешивается к потолку
150х300
Направление к эвакуационному выходу прямо
Над проходами, проемами, в помещениях большой площади. Размещается на верхнем
уровне или подвешивается к потолку
150х300
Направление к эвакуационному выходу по
лестнице вниз
На лестничных площадках и стенах, прилегающих к лестничному маршу
150х300
Направление к эвакуационному выходу по
лестнице вниз
На лестничных площадках и стенах, прилегающих к лестничному маршу
150х300
Направление к эвакуационному выходу по
лестнице вверх
На лестничных площадках и стенах, прилегающих к лестничному маршу
150х300
Направление к эвакуационному выходу по
лестнице вверх
На лестничных площадках и стенах, прилегающих к лестничному маршу
150х300
Пункт (место) сбора
На дверях, стенах помещений и в других местах для обозначения заранее
предусмотренных пунктов (мест) сбора людей в случае возникновения пожара,
аварии или другой чрезвычайной ситуации
150х300
Указатель выхода
Над дверями эвакуационного выхода или в составе комбинированных знаков
безопасности для указания направления движения к эвакуационному выходу
150х300
Указатель запасного выхода
Над дверями запасного выхода

8.

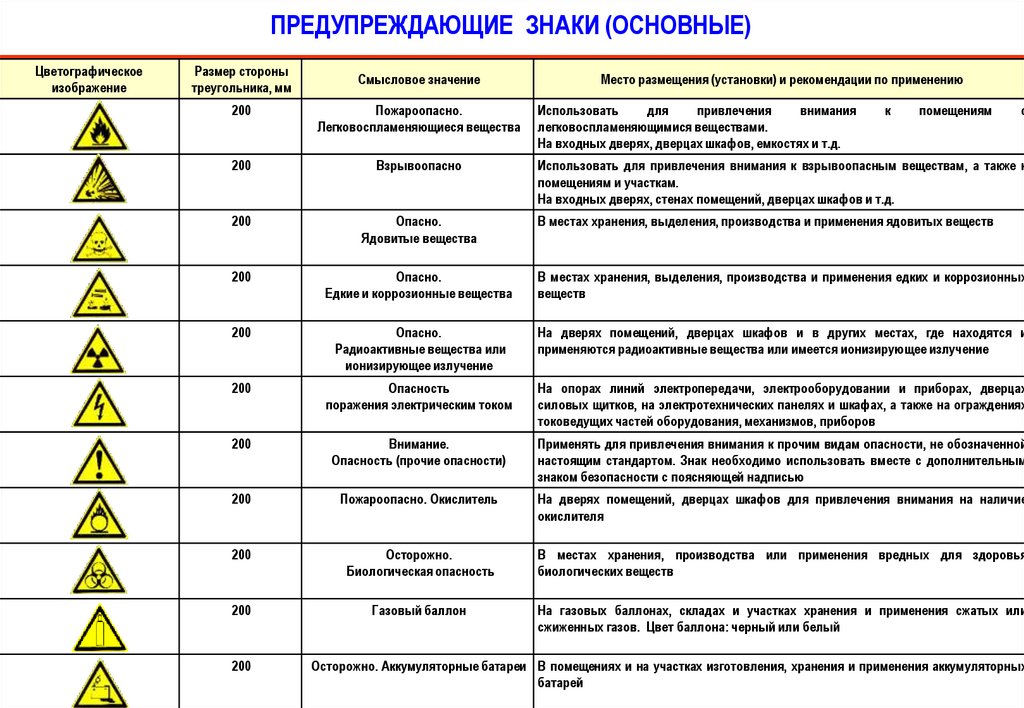

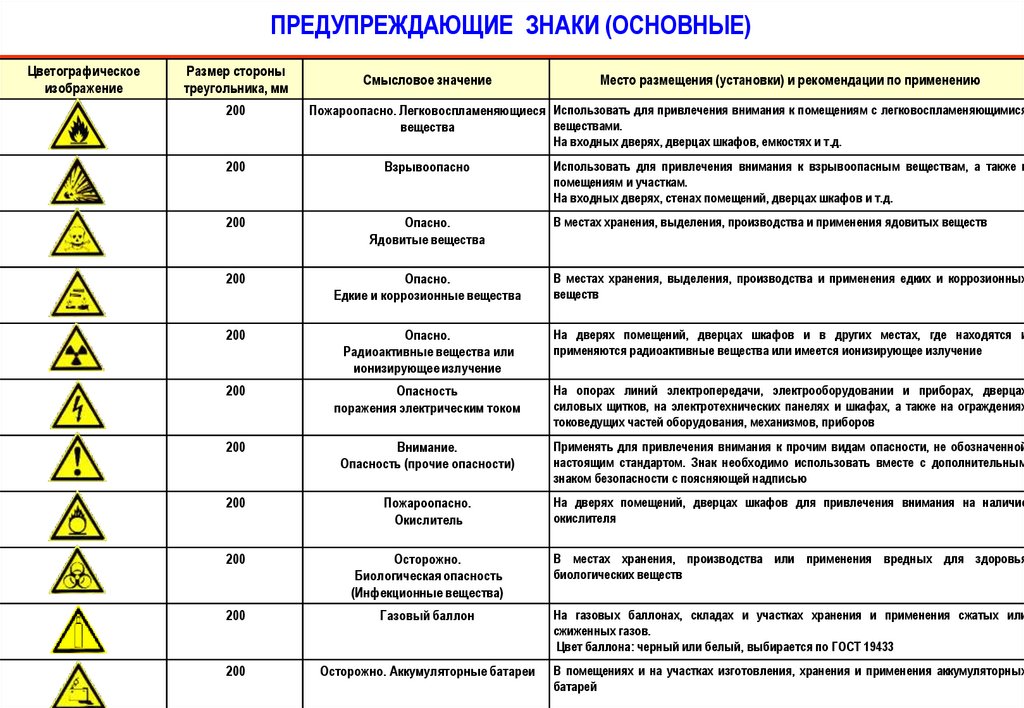

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ (ОСНОВНЫЕ)
Цветографическое
Размер стороны
треугольника, мм
200
Смысловое значение
8
Место размещения (установки) и рекомендации по применению
Пожароопасно. Легковоспламеняющиеся Использовать для привлечения внимания к помещениям с легковоспламеняющимися
веществами.
вещества
На входных дверях, дверцах шкафов, емкостях и т.д.
200
Взрывоопасно
200
Опасно.
Ядовитые вещества
200
Опасно.
Едкие и коррозионные вещества
В местах хранения, выделения, производства и применения едких и коррозионных
веществ
200
Опасно.
Радиоактивные вещества или
ионизирующее излучение
На дверях помещений, дверцах шкафов и в других местах, где находятся и
применяются радиоактивные вещества или имеется ионизирующее излучение
200
Опасность
поражения электрическим током
На опорах линий электропередачи, электрооборудовании и приборах, дверцах
силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях
токоведущих частей оборудования, механизмов, приборов
200
Внимание.
Опасность (прочие опасности)
Применять для привлечения внимания к прочим видам опасности, не обозначенной
настоящим стандартом. Знак необходимо использовать вместе с дополнительным
знаком безопасности с поясняющей надписью
200
Пожароопасно.
Окислитель
На дверях помещений, дверцах шкафов для привлечения внимания на наличие
окислителя
200
Осторожно.
Биологическая опасность
(Инфекционные вещества)
В местах хранения, производства или применения вредных для здоровья
биологических веществ
200
Газовый баллон
На газовых баллонах, складах и участках хранения и применения сжатых или
сжиженных газов.
Цвет баллона: черный или белый, выбирается по ГОСТ 19433
200
Осторожно. Аккумуляторные батареи
В помещениях и на участках изготовления, хранения и применения аккумуляторных
батарей
Использовать для привлечения внимания к взрывоопасным веществам, а также к
помещениям и участкам.
На входных дверях, стенах помещений, дверцах шкафов и т.д.
В местах хранения, выделения, производства и применения ядовитых веществ

9.

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ (ОСНОВНЫЕ)
Цветографическое
Размер стороны
треугольника, мм
Смысловое значение
9
Место размещения (установки) и рекомендации по применению
200
Пожароопасно.
Легковоспламеняющиеся вещества
200
Взрывоопасно
200
Опасно.
Ядовитые вещества
200
Опасно.
Едкие и коррозионные вещества
В местах хранения, выделения, производства и применения едких и коррозионных
веществ
200
Опасно.
Радиоактивные вещества или
ионизирующее излучение
На дверях помещений, дверцах шкафов и в других местах, где находятся и
применяются радиоактивные вещества или имеется ионизирующее излучение
200
Опасность
поражения электрическим током
На опорах линий электропередачи, электрооборудовании и приборах, дверцах
силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях
токоведущих частей оборудования, механизмов, приборов
200
Внимание.
Опасность (прочие опасности)
Применять для привлечения внимания к прочим видам опасности, не обозначенной
настоящим стандартом. Знак необходимо использовать вместе с дополнительным
знаком безопасности с поясняющей надписью
200
Пожароопасно. Окислитель
На дверях помещений, дверцах шкафов для привлечения внимания на наличие
окислителя
200
Осторожно.
Биологическая опасность
В местах хранения, производства или применения вредных для здоровья
биологических веществ
200
Газовый баллон
На газовых баллонах, складах и участках хранения и применения сжатых или
сжиженных газов. Цвет баллона: черный или белый
200
Использовать
для
привлечения
внимания
легковоспламеняющимися веществами.
На входных дверях, дверцах шкафов, емкостях и т.д.
к
помещениям
с
Использовать для привлечения внимания к взрывоопасным веществам, а также к
помещениям и участкам.
На входных дверях, стенах помещений, дверцах шкафов и т.д.
В местах хранения, выделения, производства и применения ядовитых веществ
Осторожно. Аккумуляторные батареи В помещениях и на участках изготовления, хранения и применения аккумуляторных
батарей

10.

ВАРИАНТЫ РАЗМЕЩЕНИЯ
ИНФОРМАЦИОННЫХ ЗНАКОВ И ПЛАНОВ ЭВАКУАЦИИ
10
Примерный план Т-образного перекрестка, ведущего в прямой коридор (с более чем одной дверью), показывающий
непрерывность обозначения
200 см
150 см
180 см
150 см
180 см
