УЗДП устройства защиты от дугового пробоя

1.

УЗДП
устройства защиты
от дугового пробоя
МОСКВА 2025 г.
ТЕХНОЛОГИИ БЕЗОПАСНОСТИ

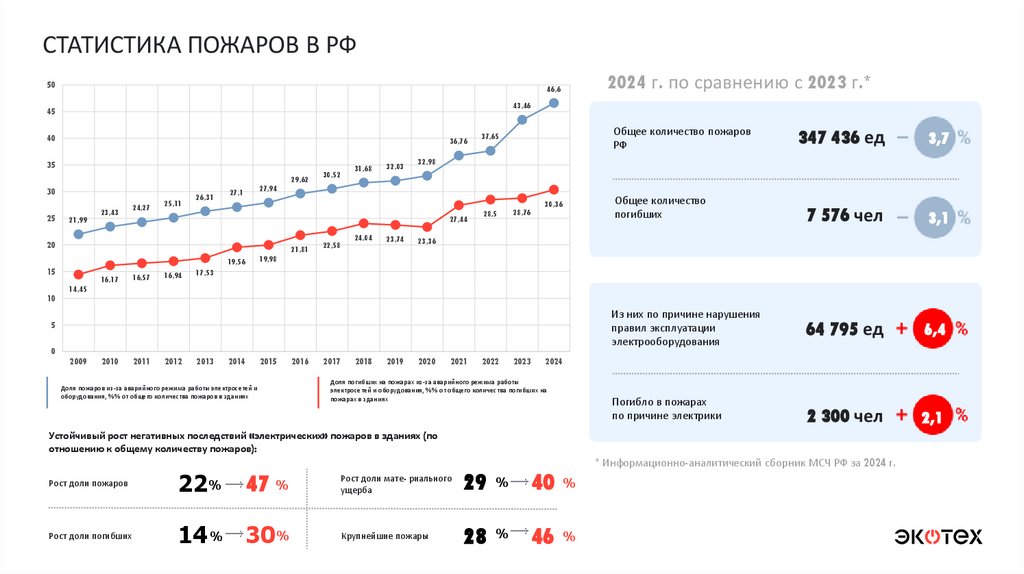

СТАТИСТИКА ПОЖАРОВ В РФ
50
43,46
45
40
36,76
35
29,62
30
25
2024 г. по сравнению с 2023 г.*
46,6
21,99
23,43
24,27
25,11
26,31
32,03
30,36
21,81
16,57
16,94
3,7
7 576 чел
3,1
64 795 ед
6,4
2 300 чел
2,1
32,98
27,44
19,56
16,17
31,68
347 436 ед
27,94
27,1
20
15
30,52
Общее количество пожаров
РФ
37,65
22,58
24,04
23,74
28,5
28,76
Общее количество
погибших
23,36
19,98
17,53
14,45
10
Из них по причине нарушения
правил эксплуатации
электрооборудования
5
0
2009
2010
2011
2012
2013
2014
2015
Доля пожаров из-за аварийного режима работы электросетей и
оборудования, %% от общего количества пожаров в зданиях
2016
2017
2018
2019
2020
2021
2022
2023
2024
Доля погибших на пожарах из-за аварийного режима работы
электросетей и оборудования, %% от общего количества погибших на
пожарах в зданиях
Погибло в пожарах
по причине электрики
Устойчивый рост негативных последствий «электрических» пожаров в зданиях (по
отношению к общему количеству пожаров):
Рост доли пожаров
22 %
Рост доли погибших
14 % 30 %
47 %
29
Крупнейшие пожары
28 % 46 %
%
40
* Информационно-аналитический сборник МСЧ РФ за 2024 г.
Рост доли мате- риального
ущерба
%

3.

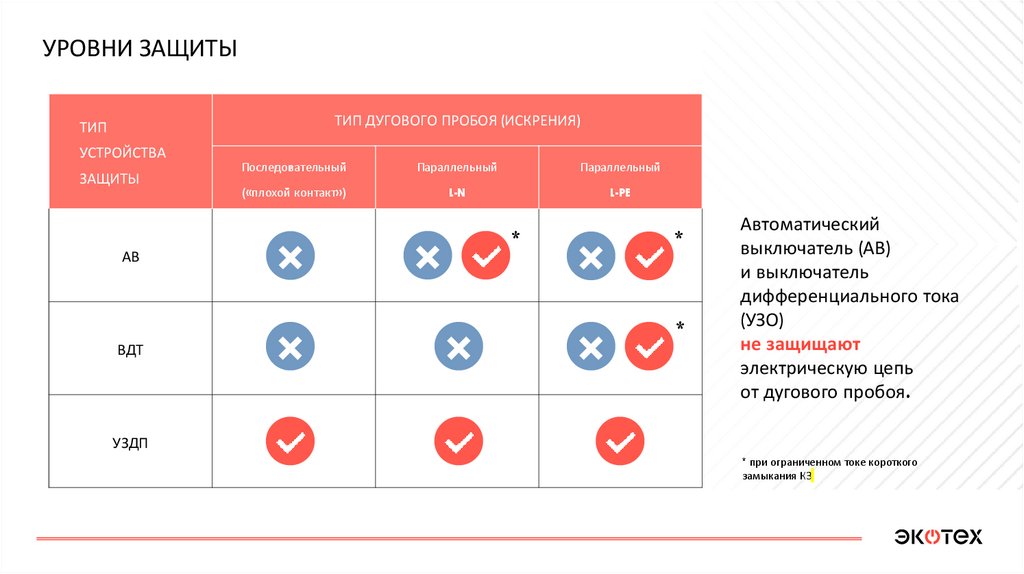

УРОВНИ ЗАЩИТЫ
ТИП ДУГОВОГО ПРОБОЯ (ИСКРЕНИЯ)
ТИП
УСТРОЙСТВА
ЗАЩИТЫ
АВ
ВДТ
Последовательный
Параллельный
Параллельный
(«плохой контакт»)
L-N
L-PE
*
*
*
Автоматический
выключатель (АВ)
и выключатель
дифференциального тока
(УЗО)
не защищают
электрическую цепь
от дугового пробоя.
УЗДП
* при ограниченном токе короткого
замыкания КЗ

4.

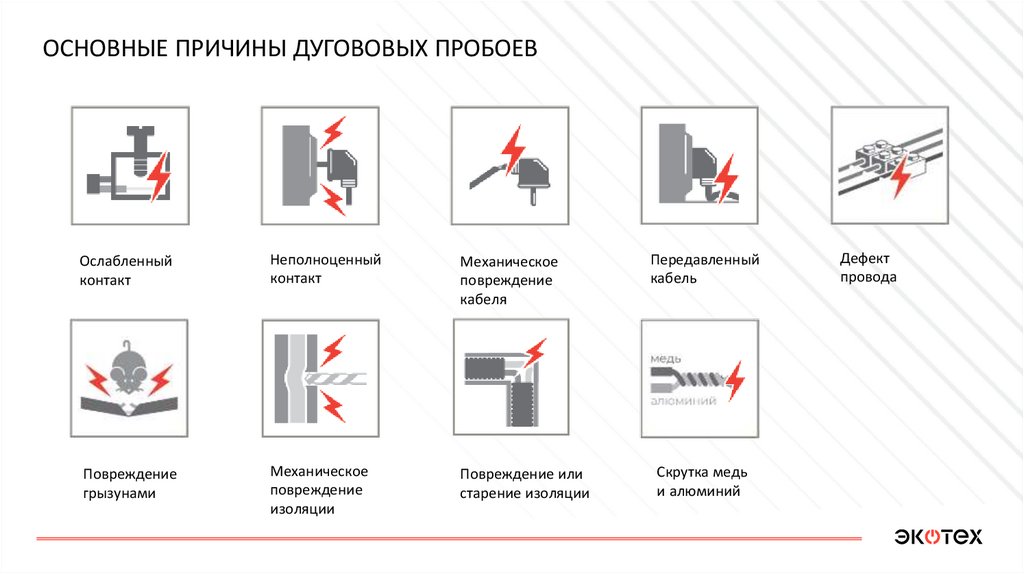

ОСНОВНЫЕ ПРИЧИНЫ ДУГОВОВЫХ ПРОБОЕВ
Ослабленный
контакт
Неполноценный
контакт
Механическое
повреждение
кабеля
Передавленный
кабель
Повреждение
грызунами
Механическое
повреждение
изоляции
Повреждение или
старение изоляции
Скрутка медь
и алюминий
Дефект
провода

5.

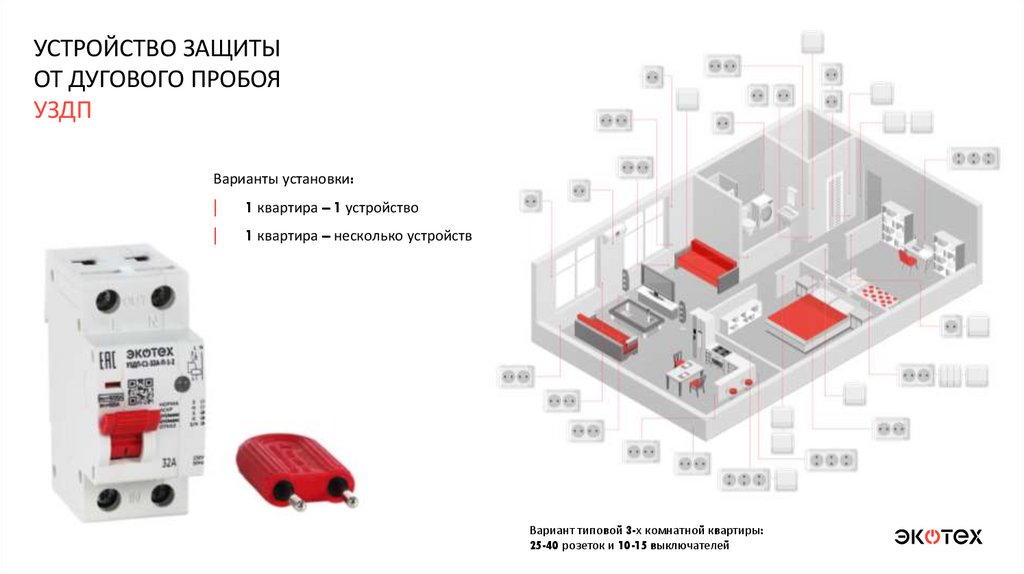

УСТРОЙСТВО ЗАЩИТЫ
ОТ ДУГОВОГО ПРОБОЯ
УЗДП
Варианты установки:
|
1 квартира – 1 устройство
|
1 квартира – несколько устройств
Вариант типовой 3-х комнатной квартиры:
25-40 розеток и 10-15 выключателей

6.

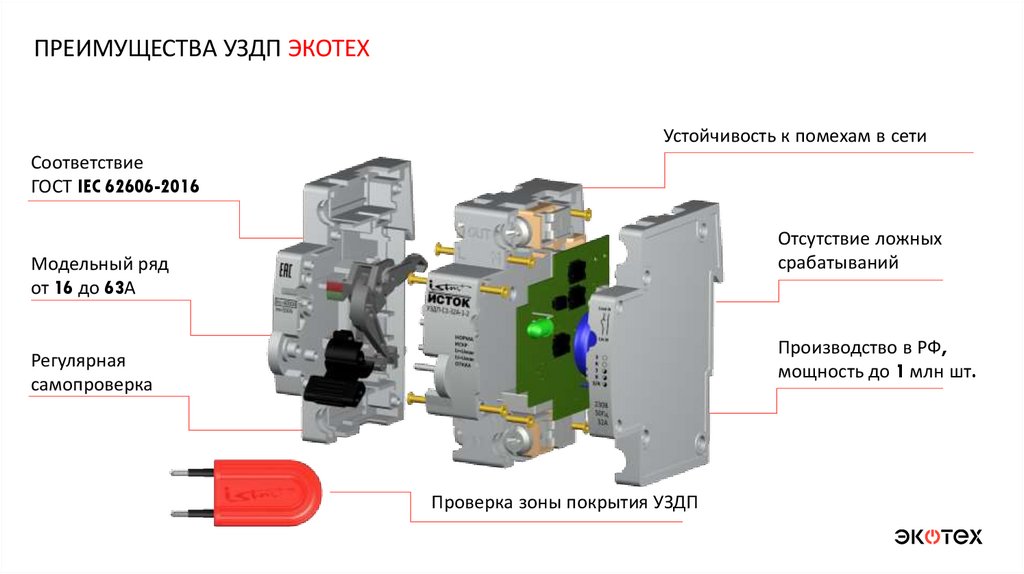

ПРЕИМУЩЕСТВА УЗДП ЭКОТЕХ
Устойчивость к помехам в сети
Соответствие
ГОСТ IEC 62606-2016
Отсутствие ложных
срабатываний
Модельный ряд
от 16 до 63А
Производство в РФ,
мощность до 1 млн шт.
Регулярная
самопроверка
Проверка зоны покрытия УЗДП

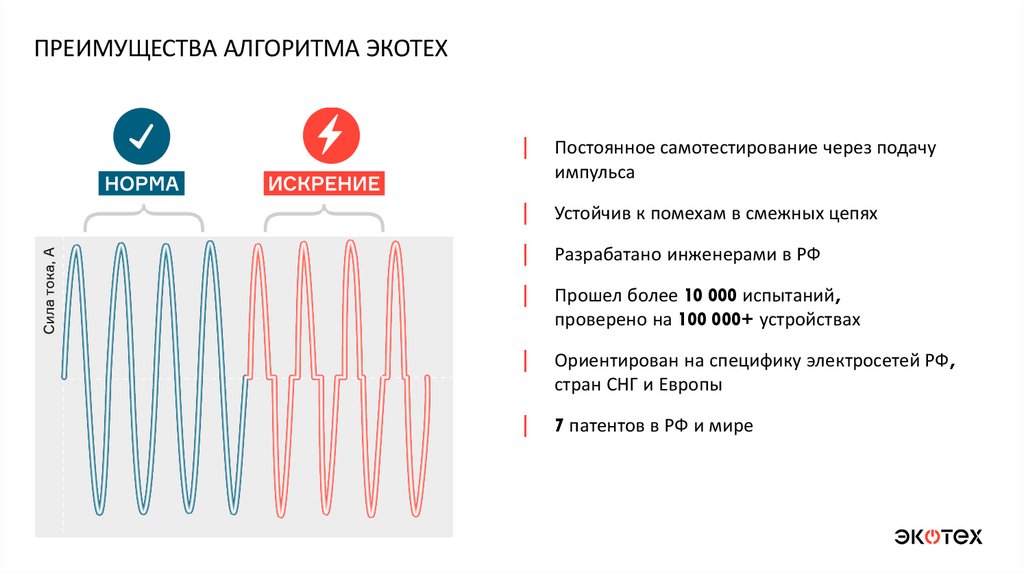

7.

8.

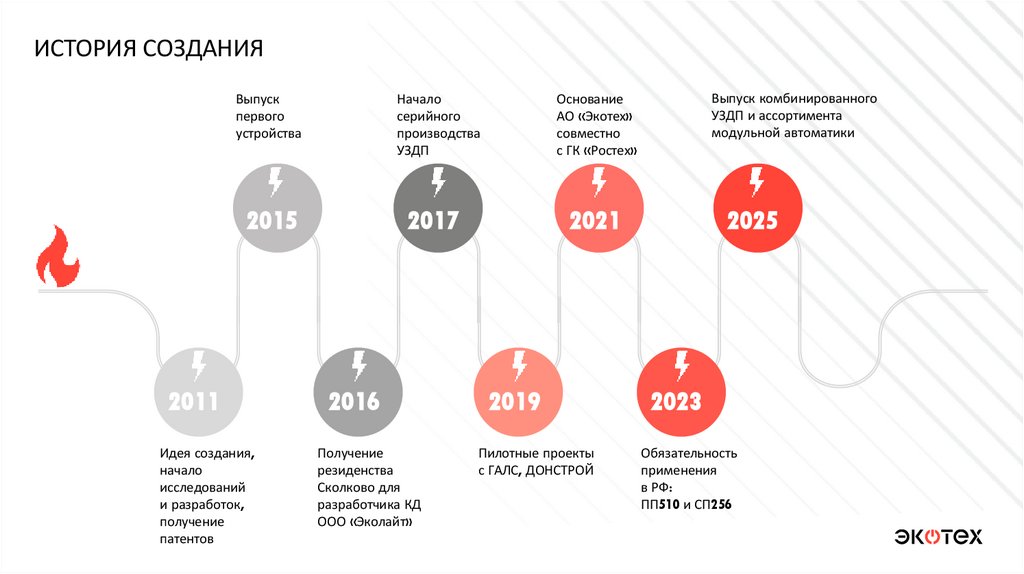

ИСТОРИЯ СОЗДАНИЯ
Выпуск
первого
устройства
Начало
серийного
производства
УЗДП
Основание
АО «Экотех»
совместно
с ГК «Ростех»
2015
2017
2021
2011
Идея создания,
начало
исследований
и разработок,
получение
патентов
2016
Получение
резиденства
Сколково для
разработчика КД
ООО «Эколайт»
2019
Пилотные проекты
с ГАЛС, ДОНСТРОЙ
Выпуск комбинированного
УЗДП и ассортимента
модульной автоматики
2025
2023
Обязательность
применения
в РФ:
ПП510 и СП256

9.

СРЕДСТВО КОНТРОЛЯ
ARC-TEST
Достоверная имитация дугового пробоя
|
Контроль способности УЗДП
к обнаружению дугового пробоя
|
Определение границы покрытия «слепых зон»

10.

ТИПОВЫЕ СХЕМЫ ПРИМЕНЕНИЯ УЗДП
Пример применение УЗДП
в жилого помещения
Пример применения УЗДП
в общественном здании
Больше схем по запросу

11.

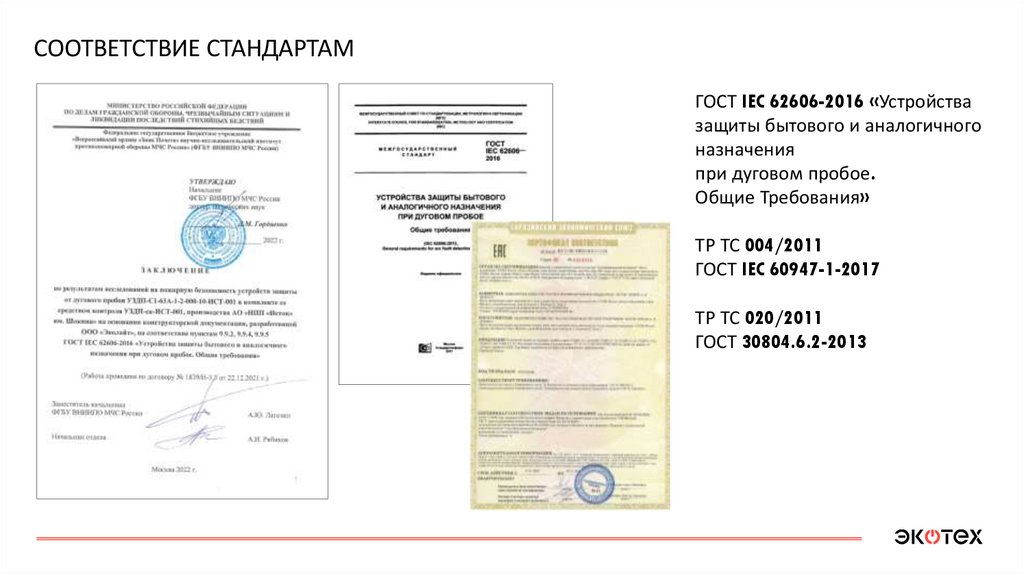

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ IEC 62606-2016 «Устройства
защиты бытового и аналогичного
назначения
при дуговом пробое.
Общие Требования»
ТР ТС 004/2011
ГОСТ IEC 60947-1-2017
ТР ТС 020/2011
ГОСТ 30804.6.2-2013

12.

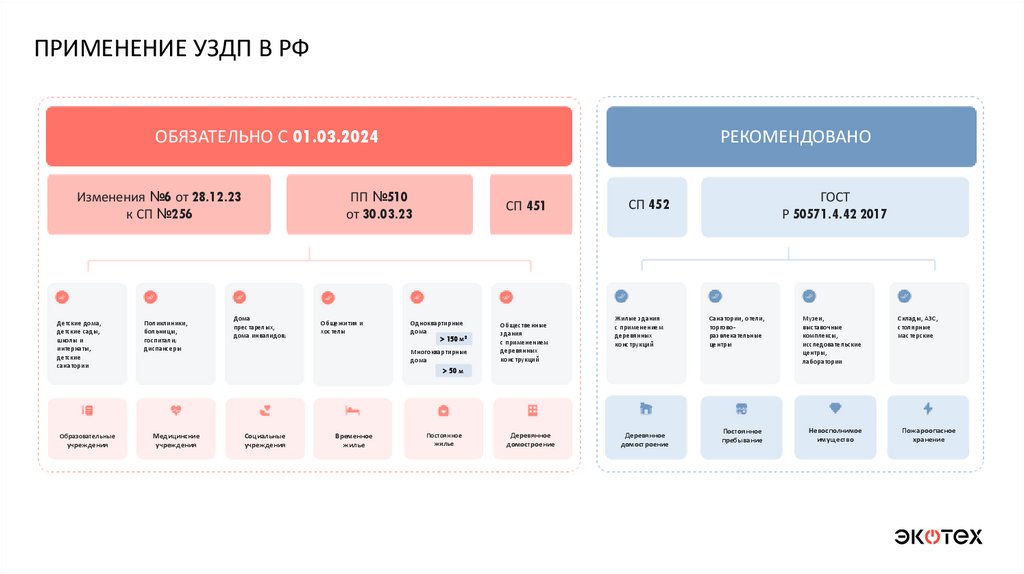

ПРИМЕНЕНИЕ УЗДП В РФ
ОБЯЗАТЕЛЬНО С 01.03.2024
Изменения №6 от 28.12.23
к СП №256
Детские дома,
детские сады,
школы и
интернаты,
детские
санатории
Образовательные
учреждения
Поликлиники,
больницы,
госпитали;
диспансеры
Медицинские
учреждения
РЕКОМЕНДОВАНО
ПП №510
от 30.03.23
Дома
престарелых,
дома инвалидов;
Общежития и
хостелы
СП 451
Одноквартирные
дома
150 м2
Многоквартирные
дома
50 м
Социальные
учреждения
Временное
жилье
Постоянное
жилье
Общественные
здания
с применением
деревянных
конструкций
Деревянное
домостроение
ГОСТ
Р 50571.4.42 2017
СП 452
Жилые здания
с применением
деревянных
конструкций
Деревянное
домостроение
Санатории, отели,
торговоразвлекательные
центры
Музеи,
выставочные
комплексы,
исследовательские
центры,
лаборатории
Постоянное
пребывание
Невосполнимое
имущество
Склады, АЗС,
столярные
мастерские
Пожароопасное
хранение

13.

ГДЕ УСТАНОВЛЕНЫ УЗДП ЭКОТЕХ
Полный референс-лист по запросу

14.

НАШИ ПАРТНЕРЫ

15.

Артем Груздев
СЕРГЕЙ
СКОРОХОДОВ
Генеральный директор
Руководитель группы по работе с
девелоперами
моб.: +7 (967) 240-20-40
e-mail: a.gruzdev@ecotekh.ru
моб.: +7 (965) 418-61-97
e-mail: s.skorokhodov@ecotekh.ru

16.

Telegram @ecotekh

17.

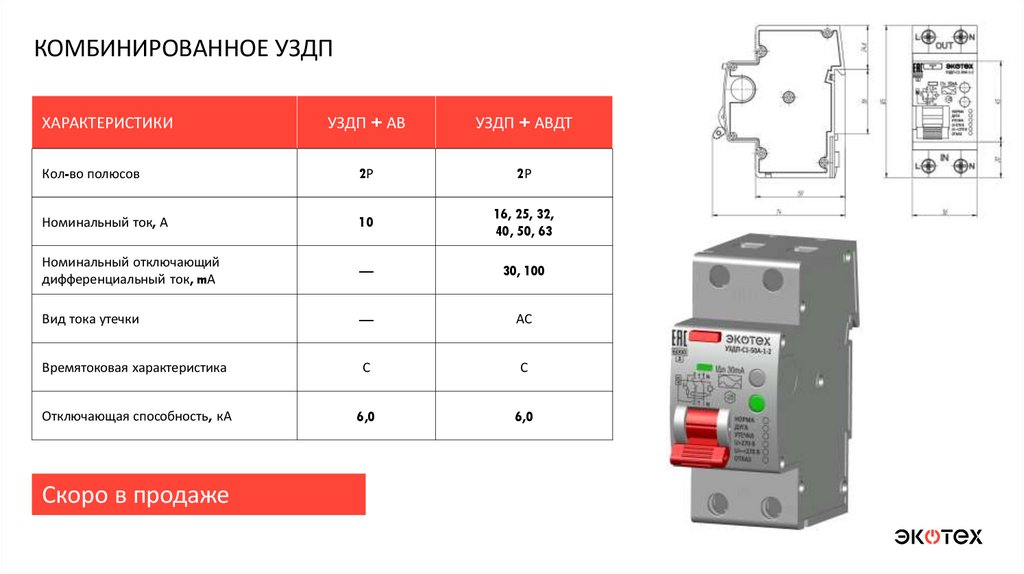

КОМБИНИРОВАННОЕ УЗДП
УЗДП + АВ
УЗДП + АВДТ
Кол-во полюсов
2Р
2Р
Номинальный ток, А
10
16, 25, 32,
40, 50, 63
Номинальный отключающий
дифференциальный ток, mА
—
30, 100
Вид тока утечки
—
АС
Времятоковая характеристика
С
С
Отключающая способность, кА
6,0
6,0
ХАРАКТЕРИСТИКИ
Скоро в продаже

18.

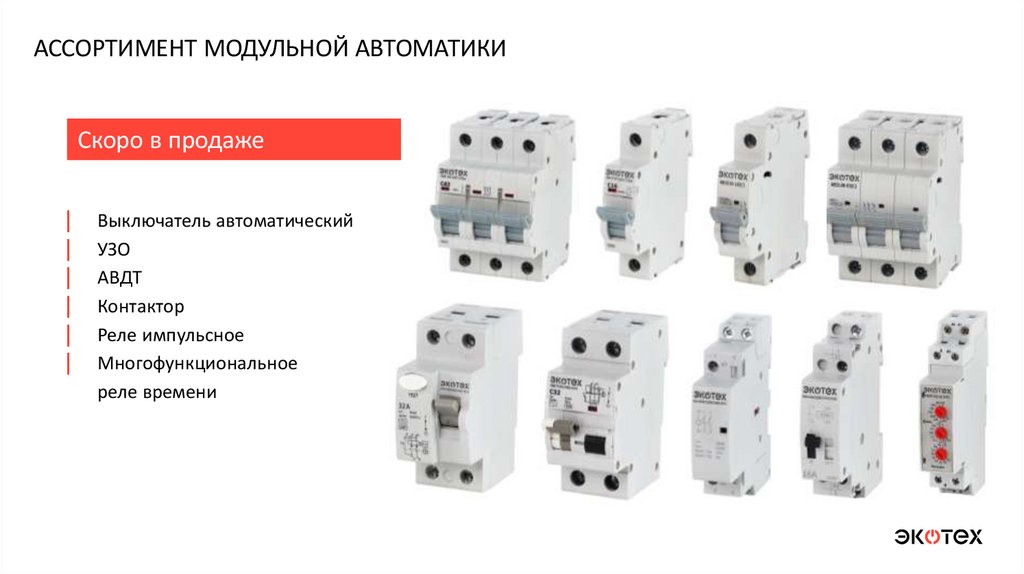

АССОРТИМЕНТ МОДУЛЬНОЙ АВТОМАТИКИ
Скоро в продаже
|
|
|
|
|
|
Выключатель автоматический
УЗО
АВДТ
Контактор
Реле импульсное
Многофункциональное
реле времени
