Общие сведения о чертежах. Правила проецирования. Лекция 1

1. Лекция 1 Общие сведения о чертежах. Правила проецирования

2. Чертеж – язык техники

Графика – самая древняя форма
общения людей, представления и
передачи опыта поколений.

3. Виды графических конструкторских документов

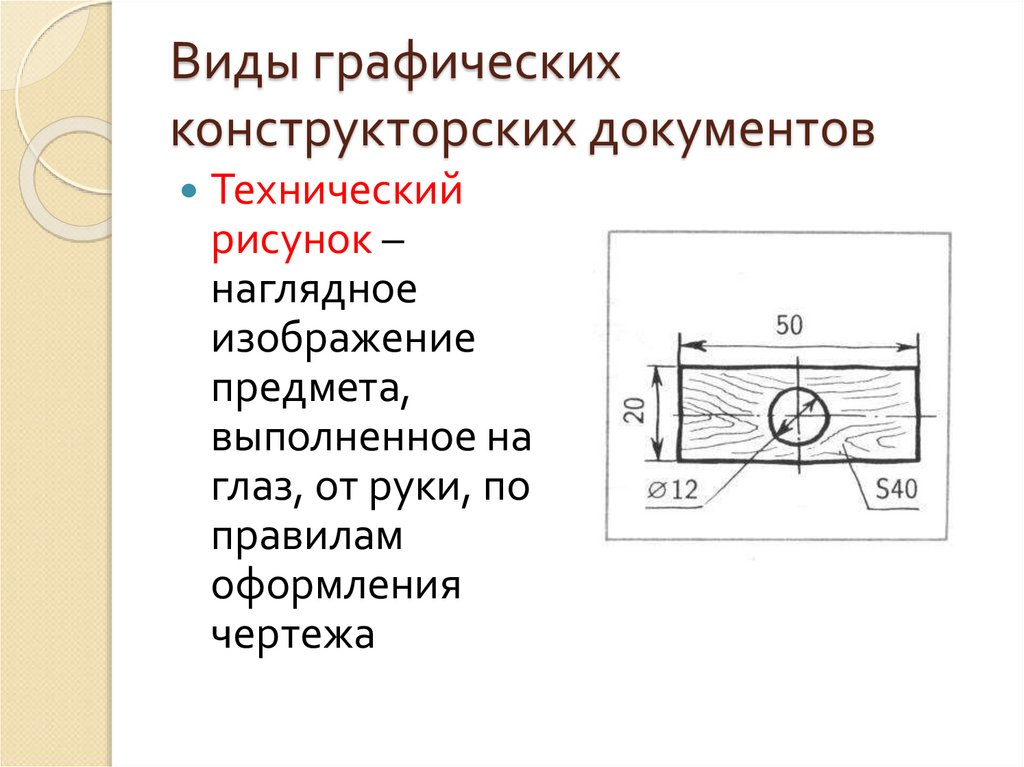

Технический
рисунок –
наглядное
предмета,
выполненное на
глаз, от руки, по
правилам
оформления
чертежа

4. Виды графических конструкторских документов

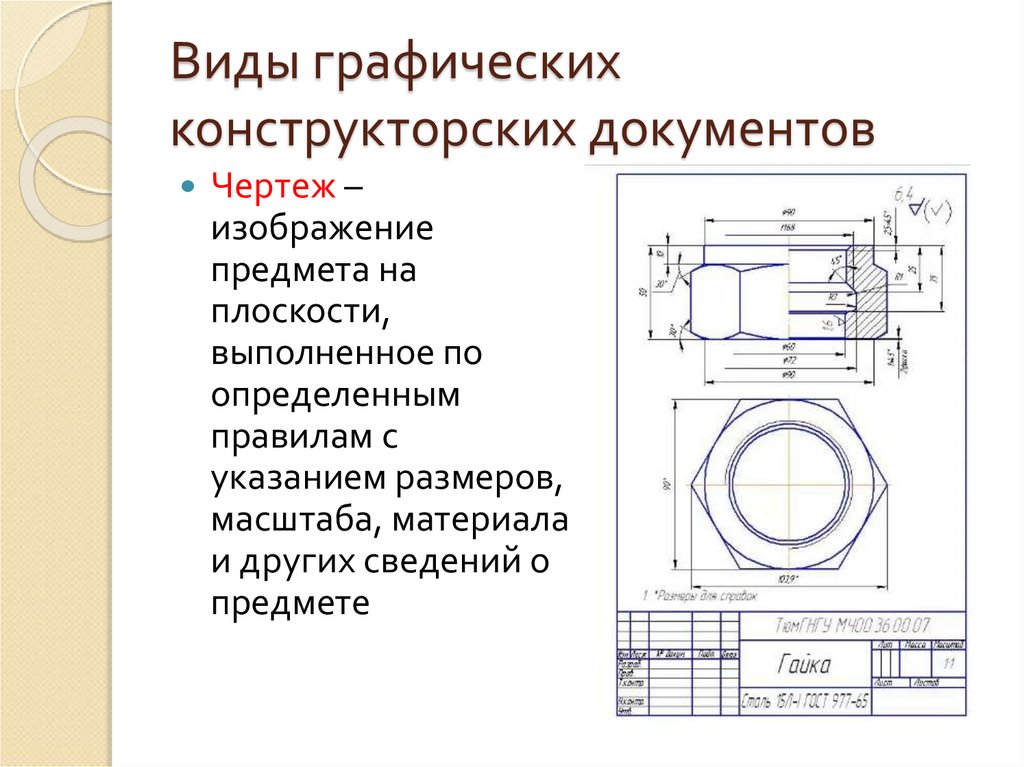

Чертеж –
предмета на
плоскости,
выполненное по
определенным
правилам с
указанием размеров,
масштаба, материала
и других сведений о
предмете

5. Виды графических конструкторских документов

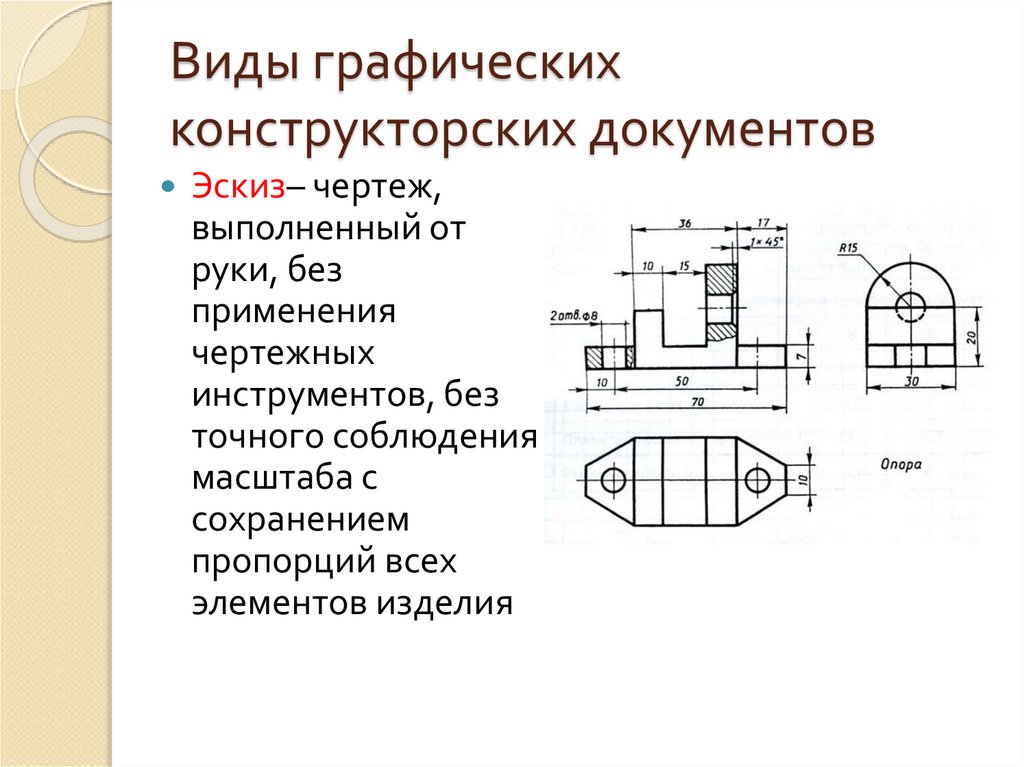

Эскиз– чертеж,
выполненный от
руки, без
применения
чертежных
инструментов, без
точного соблюдения
масштаба с
сохранением
пропорций всех
элементов изделия

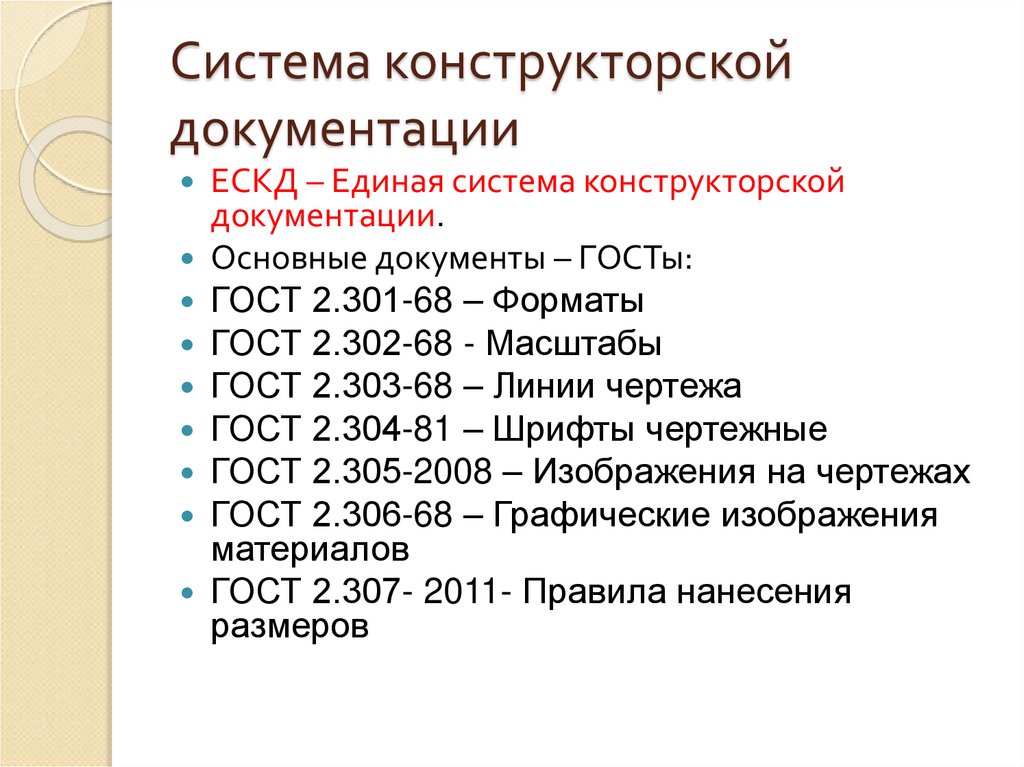

6. Система конструкторской документации

ЕСКД – Единая система конструкторской
документации.
Основные документы – ГОСТы:
ГОСТ 2.301-68 – Форматы
ГОСТ 2.302-68 - Масштабы
ГОСТ 2.303-68 – Линии чертежа
ГОСТ 2.304-81 – Шрифты чертежные
ГОСТ 2.305-2008 – Изображения на чертежах
ГОСТ 2.306-68 – Графические изображения
материалов
ГОСТ 2.307- 2011- Правила нанесения
размеров

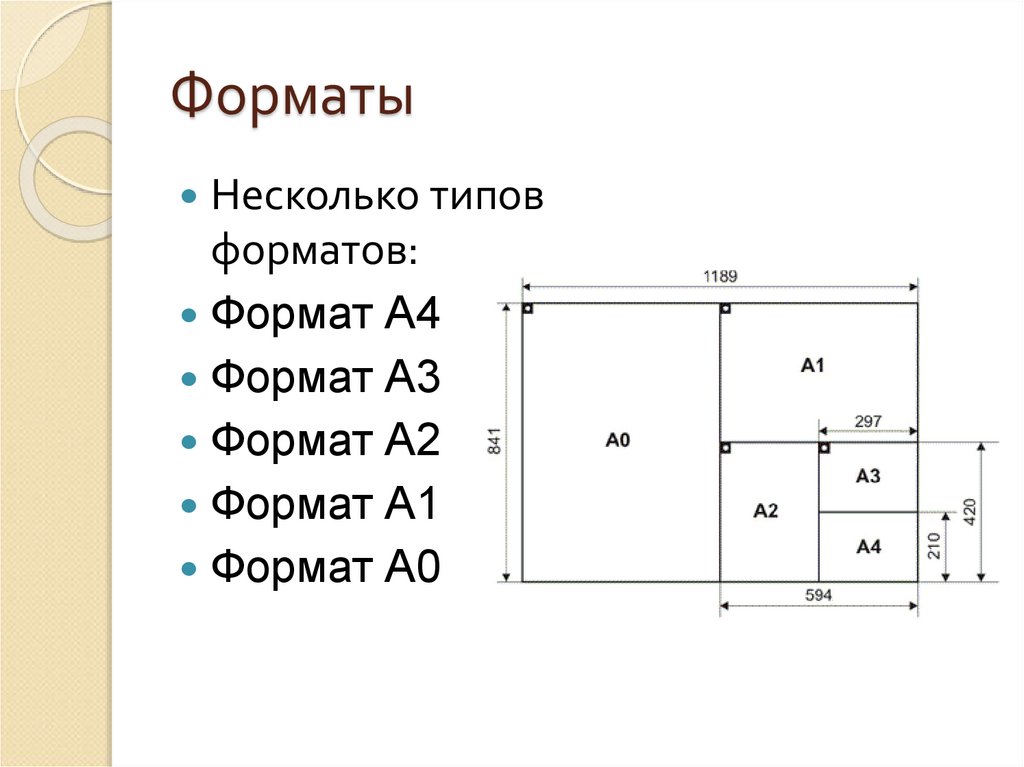

7. Форматы

Несколько типов
форматов:
Формат А4
Формат А3
Формат А2
Формат А1
Формат А0

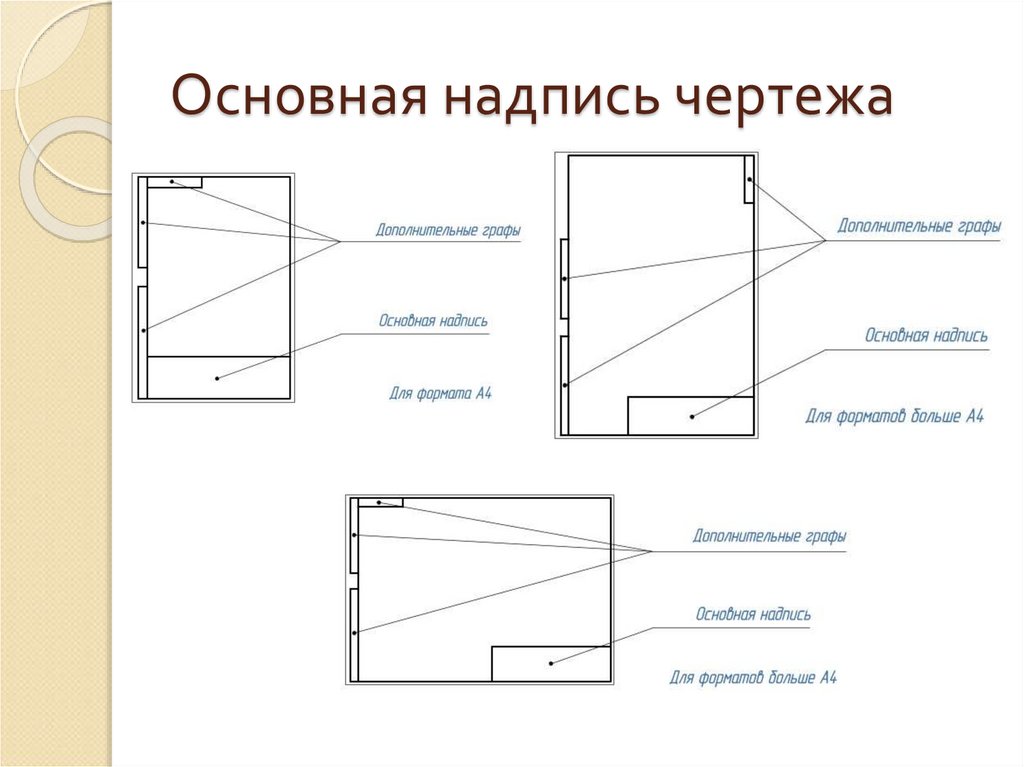

8. Основная надпись чертежа

Основная надпись, образующая часть графического документа называемого «Чертёж».
В основной надписи записываются необходимые сведения такие как: обозначение чертежа,
наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия,
масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же
информацию о лицах ответственных за данный документ.
Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не
может быть передан в производство.
Содержание основной надписи, её расположение и размеры регламентируются стандартом.
Графические элементы основной надписи выполняются линиями, предусмотренными для
нанесения видимого контура, все остальные линии тонкие.

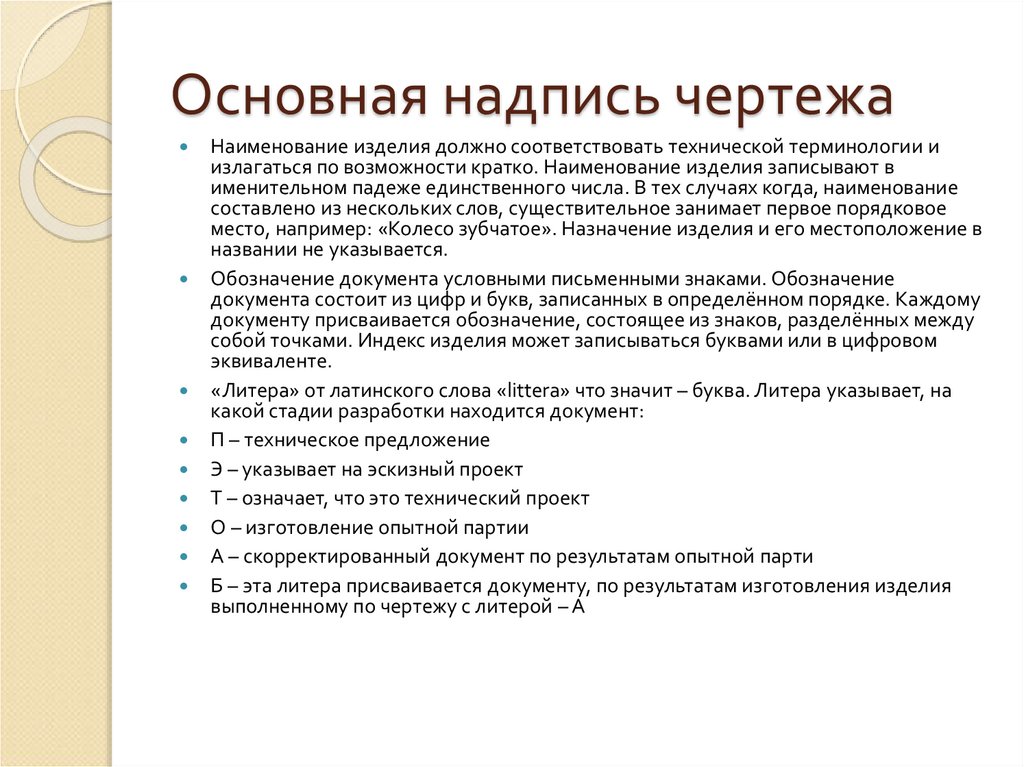

9. Основная надпись чертежа

Наименование изделия должно соответствовать технической терминологии и
излагаться по возможности кратко. Наименование изделия записывают в
именительном падеже единственного числа. В тех случаях когда, наименование
составлено из нескольких слов, существительное занимает первое порядковое
место, например: «Колесо зубчатое». Назначение изделия и его местоположение в
названии не указывается.
Обозначение документа условными письменными знаками. Обозначение
документа состоит из цифр и букв, записанных в определённом порядке. Каждому
документу присваивается обозначение, состоящее из знаков, разделённых между
собой точками. Индекс изделия может записываться буквами или в цифровом
эквиваленте.
«Литера» от латинского слова «littera» что значит – буква. Литера указывает, на
какой стадии разработки находится документ:
П – техническое предложение
Э – указывает на эскизный проект
Т – означает, что это технический проект
О – изготовление опытной партии
А – скорректированный документ по результатам опытной парти
Б – эта литера присваивается документу, по результатам изготовления изделия
выполненному по чертежу с литерой – А

10. Основная надпись чертежа

11. Масштабы

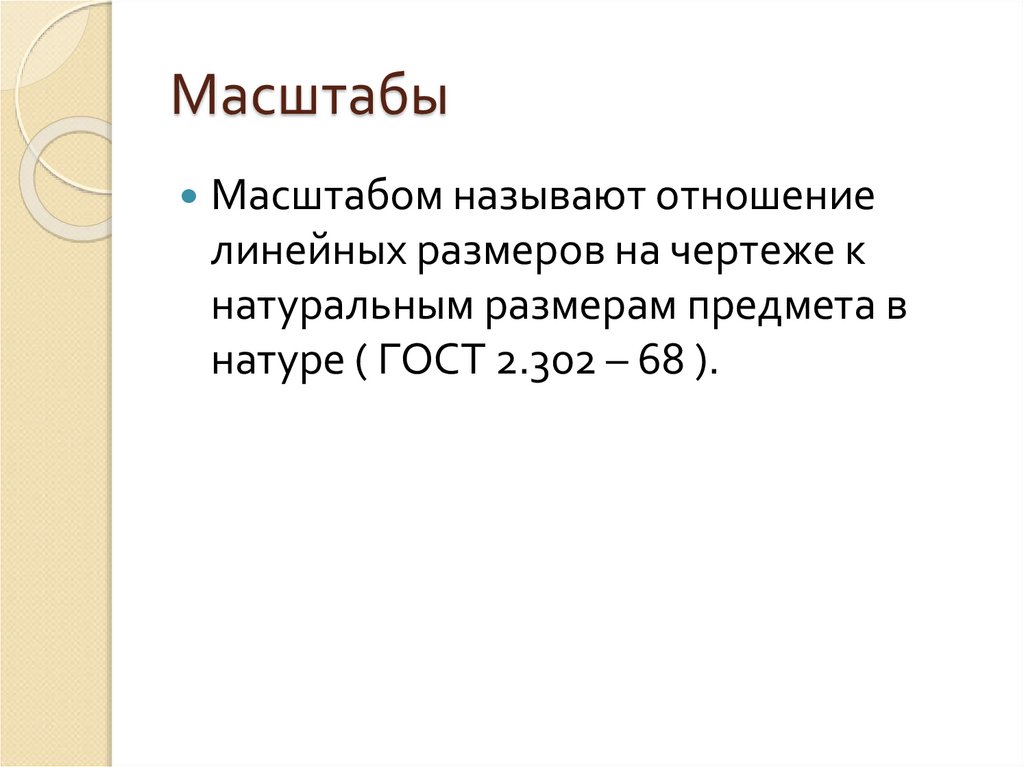

Масштабом называют отношение
линейных размеров на чертеже к
натуральным размерам предмета в
натуре ( ГОСТ 2.302 – 68 ).

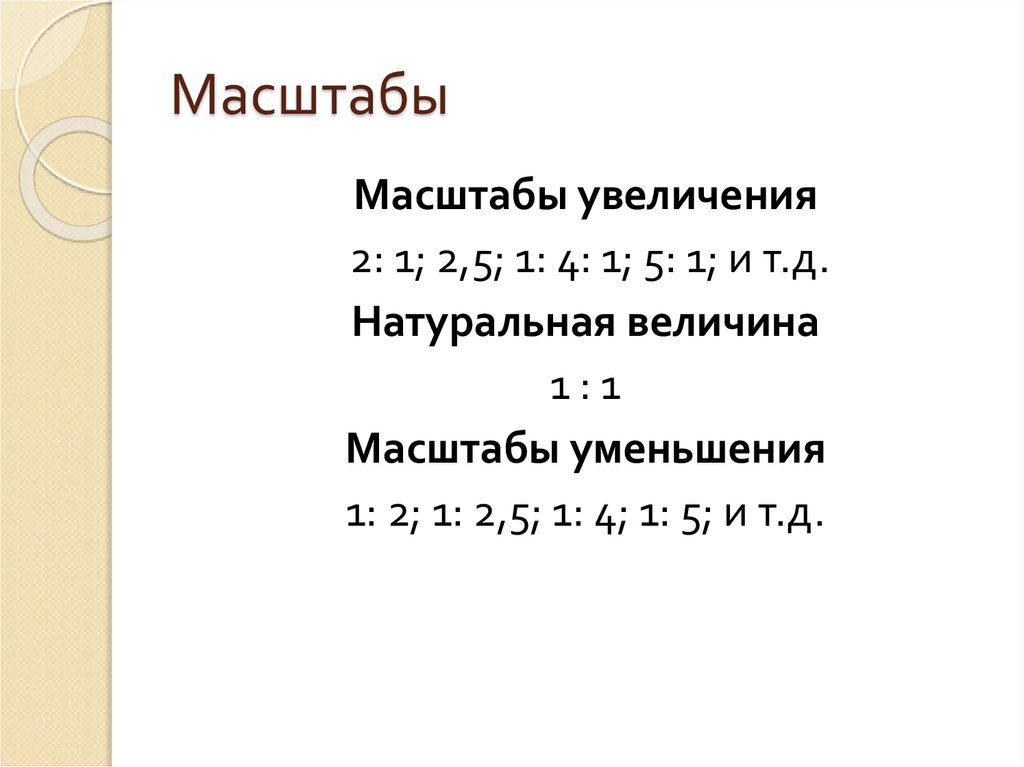

12. Масштабы

Масштабы увеличения
2: 1; 2,5; 1: 4: 1; 5: 1; и т.д.
Натуральная величина
1:1
Масштабы уменьшения
1: 2; 1: 2,5; 1: 4; 1: 5; и т.д.

13. Масштабы

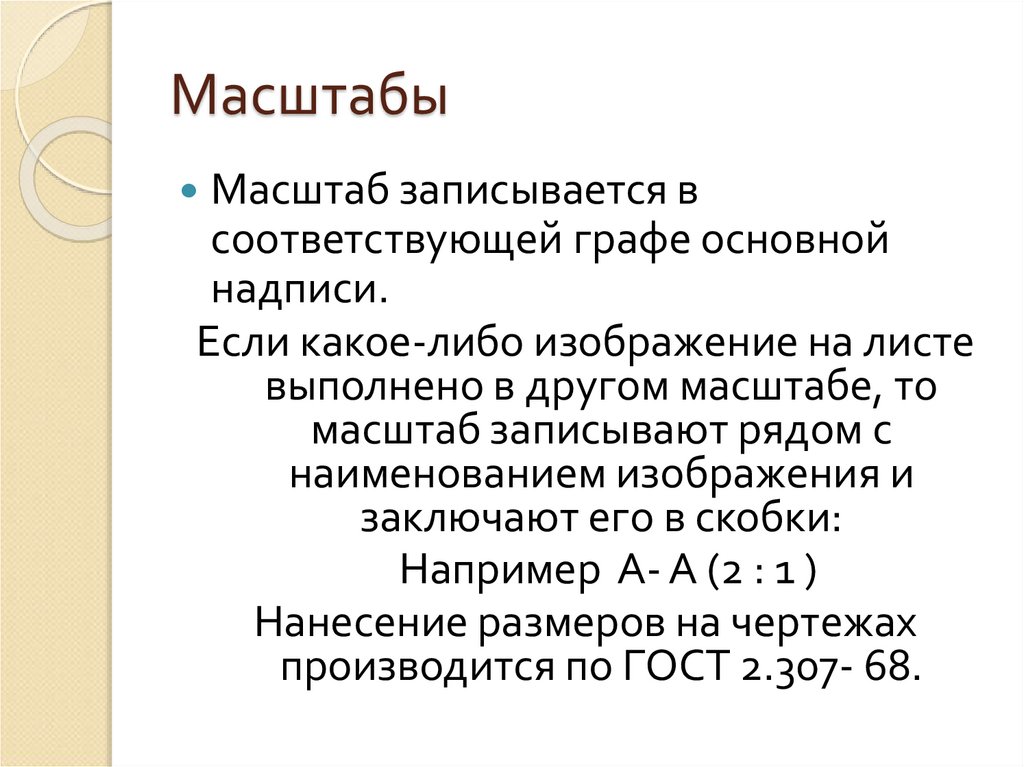

Масштаб записывается в
соответствующей графе основной
надписи.
Если какое-либо изображение на листе
выполнено в другом масштабе, то
масштаб записывают рядом с
наименованием изображения и
заключают его в скобки:
Например А- А (2 : 1 )
Нанесение размеров на чертежах
производится по ГОСТ 2.307- 68.

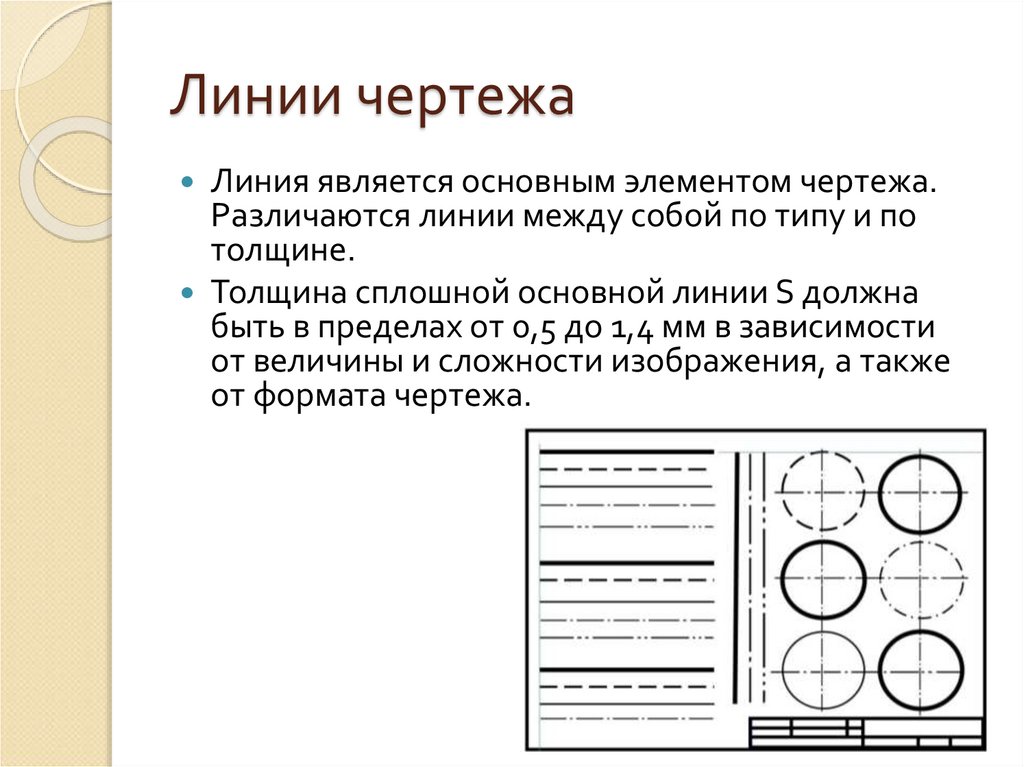

14. Линии чертежа

Линия является основным элементом чертежа.
Различаются линии между собой по типу и по
толщине.
Толщина сплошной основной линии S должна
быть в пределах от 0,5 до 1,4 мм в зависимости
от величины и сложности изображения, а также
от формата чертежа.

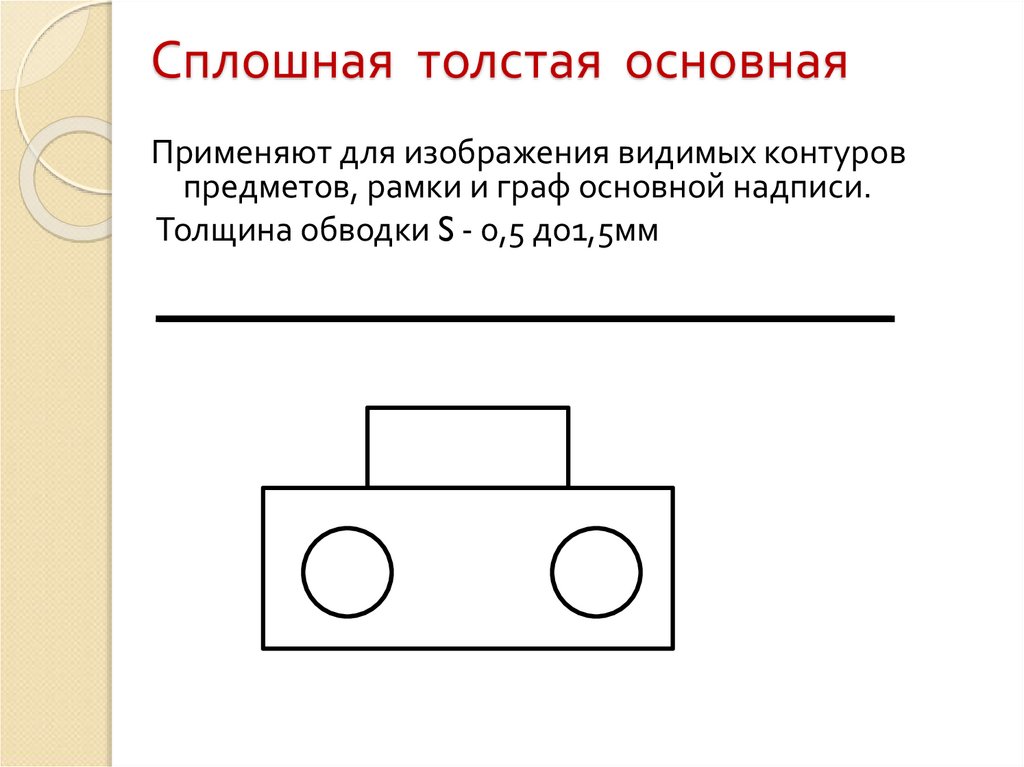

15. Сплошная толстая основная

Применяют для изображения видимых контуров
предметов, рамки и граф основной надписи.
Толщина обводки S - 0,5 до1,5мм

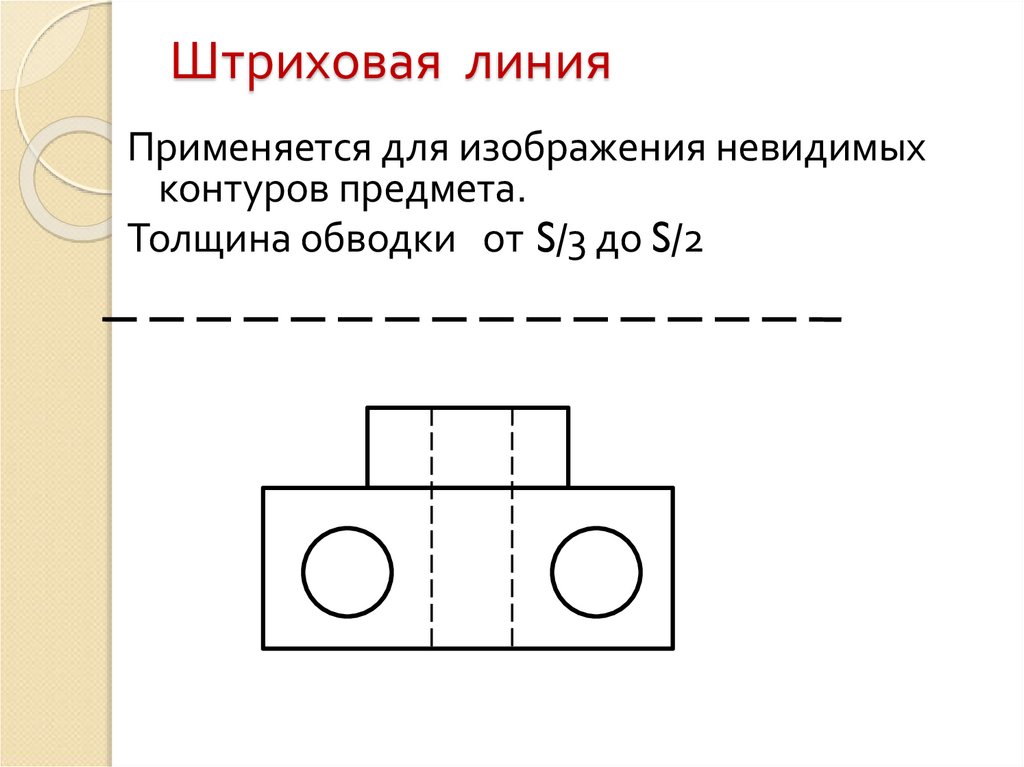

16. Штриховая линия

Применяется для изображения невидимых
контуров предмета.
Толщина обводки от S/3 до S/2

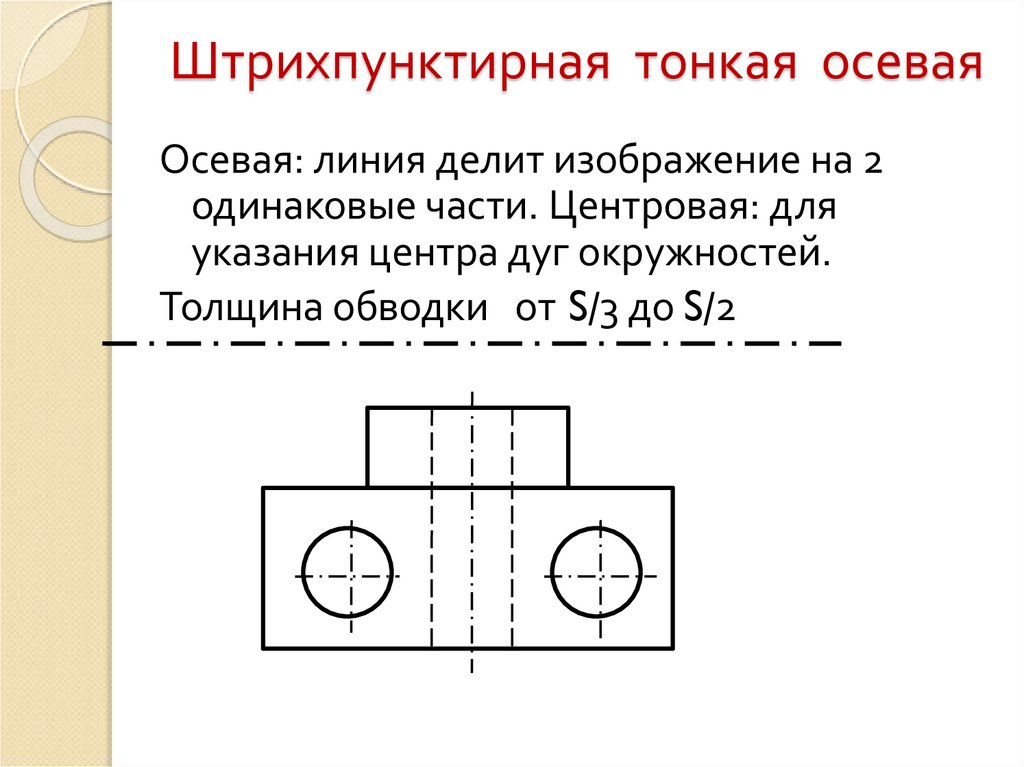

17. Штрихпунктирная тонкая осевая

Осевая: линия делит изображение на 2
одинаковые части. Центровая: для
указания центра дуг окружностей.
Толщина обводки от S/3 до S/2

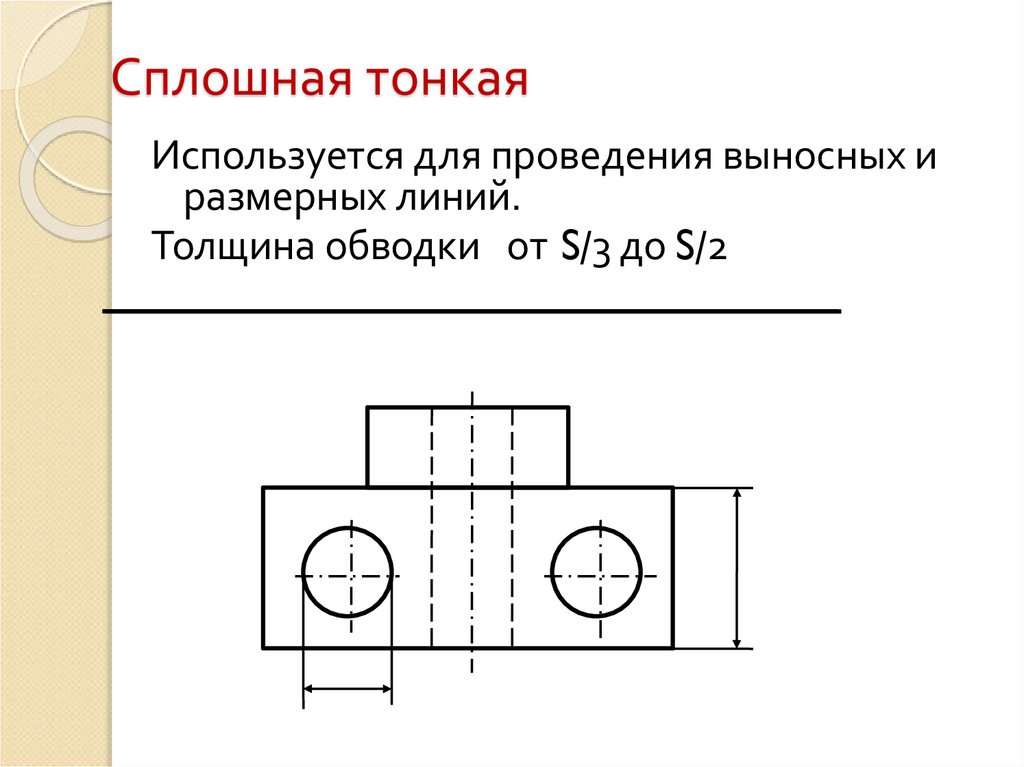

18. Сплошная тонкая

Используется для проведения выносных и
размерных линий.
Толщина обводки от S/3 до S/2

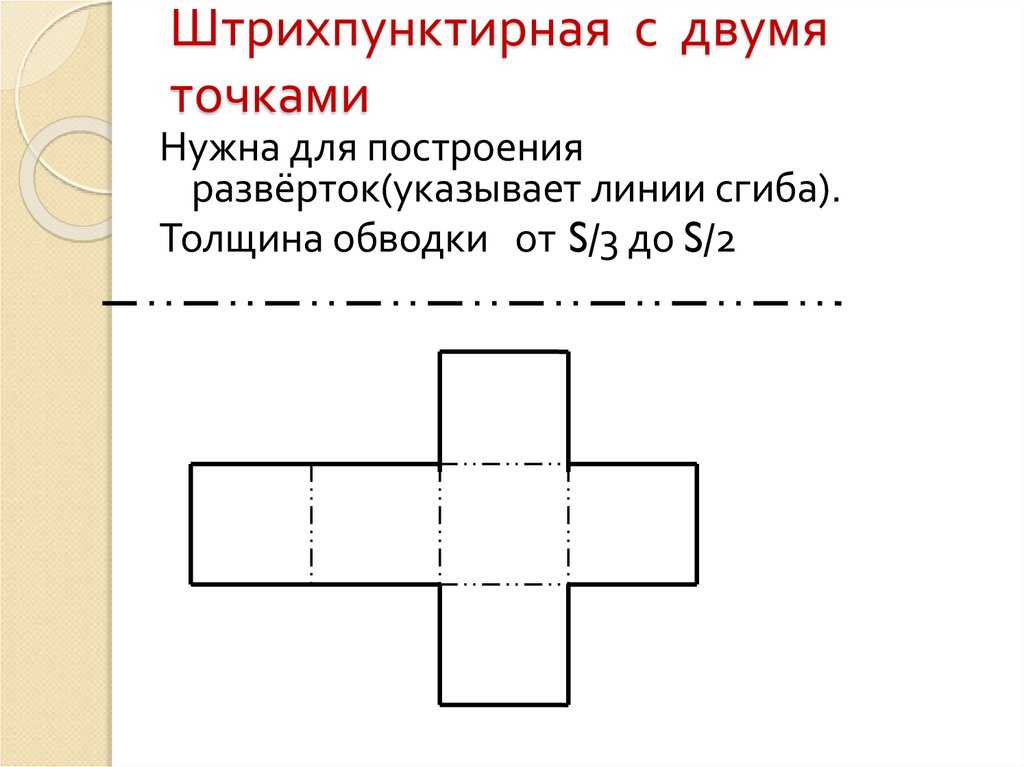

19. Штрихпунктирная с двумя точками

Нужна для построения
развёрток(указывает линии сгиба).
Толщина обводки от S/3 до S/2

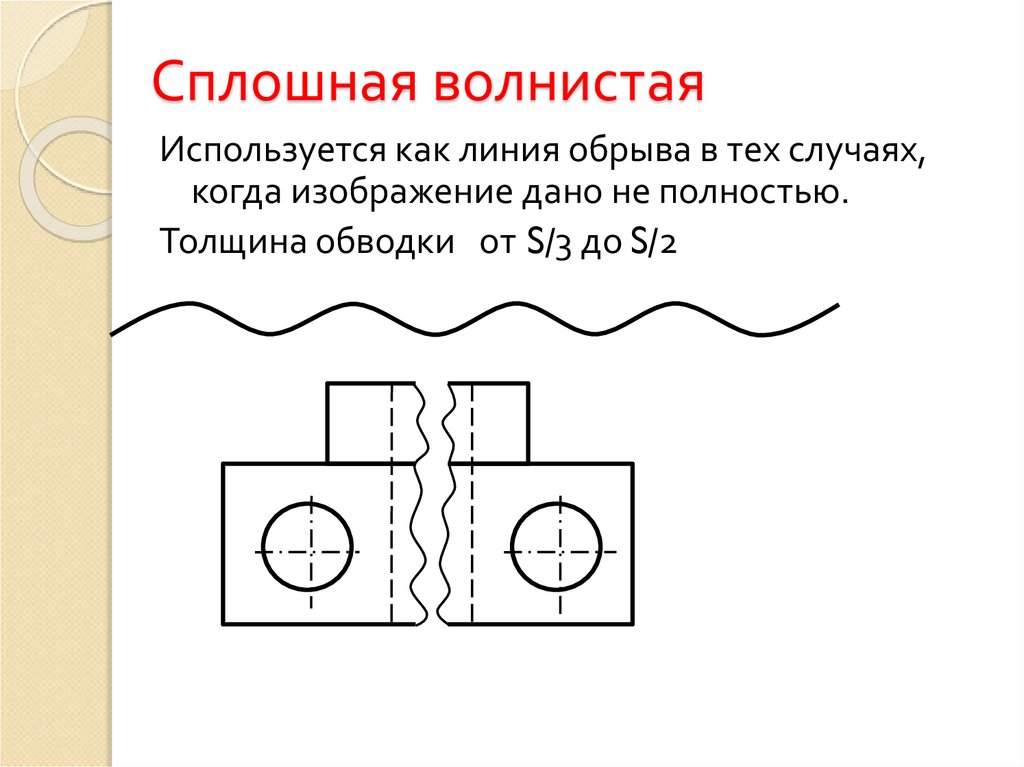

20. Сплошная волнистая

Используется как линия обрыва в тех случаях,
когда изображение дано не полностью.
Толщина обводки от S/3 до S/2

21. Разомкнутая

Линия сечения
Толщина обводки от S до 1 ½S
А
А

22. Правила проецирования

Проецирование - процесс построения
проекции предмета

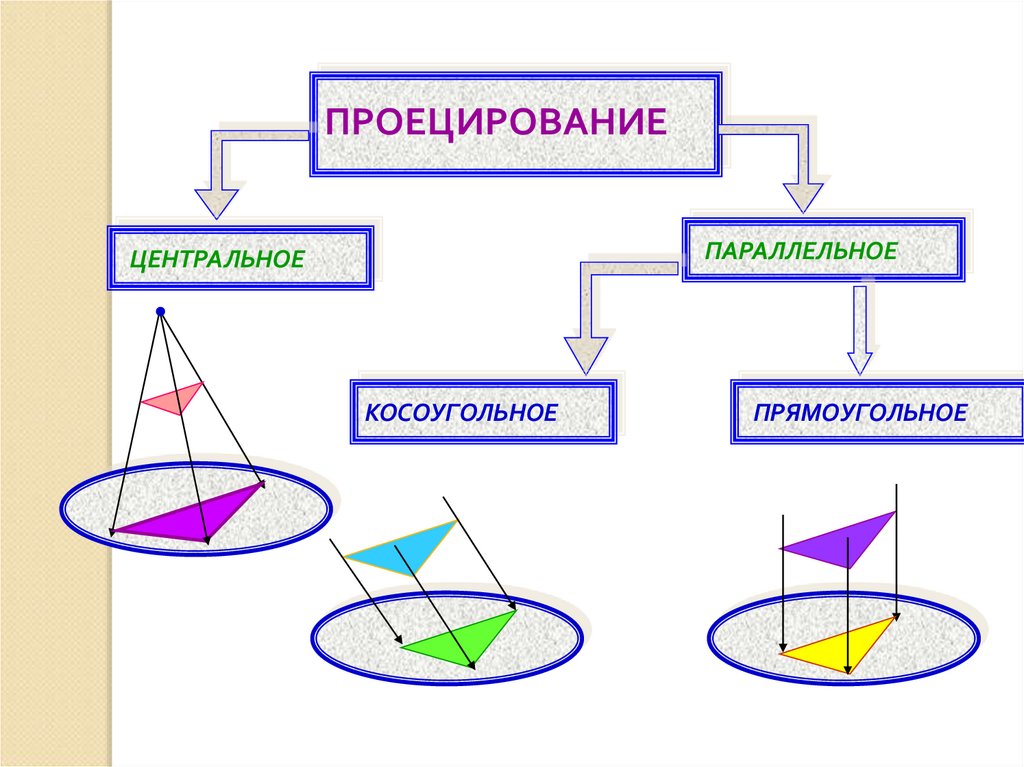

23.

ПРОЕЦИРОВАНИЕ
ПАРАЛЛЕЛЬНОЕ
ЦЕНТРАЛЬНОЕ
КОСОУГОЛЬНОЕ
ПРЯМОУГОЛЬНОЕ

24.

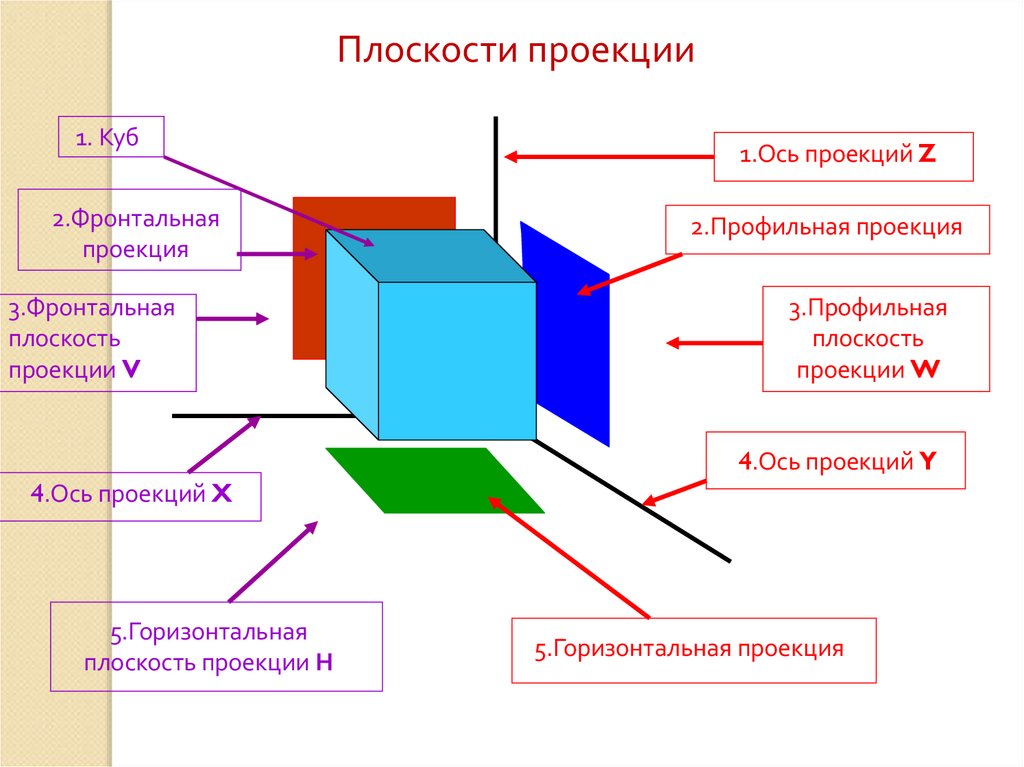

Плоскости проекции
1. Куб
2.Фронтальная
проекция
3.Фронтальная
плоскость
проекции V
1.Ось проекций Z
2.Профильная проекция
3.Профильная
плоскость
проекции W
4.Ось проекций Y
4.Ось проекций X
5.Горизонтальная
плоскость проекции Н
5.Горизонтальная проекция

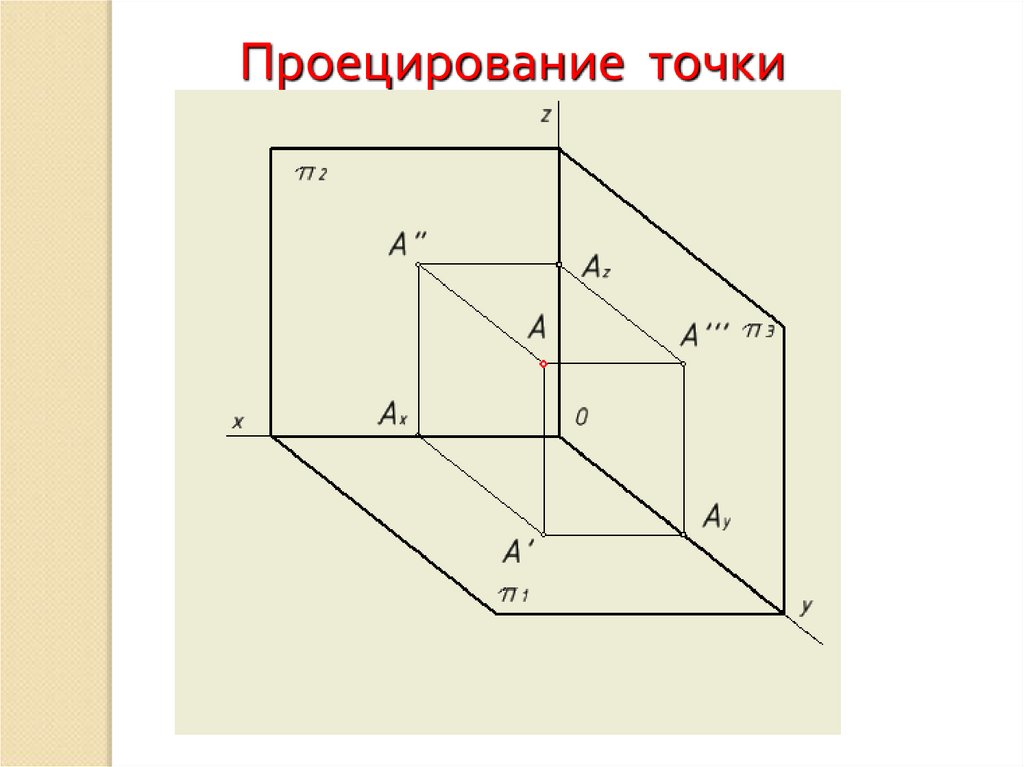

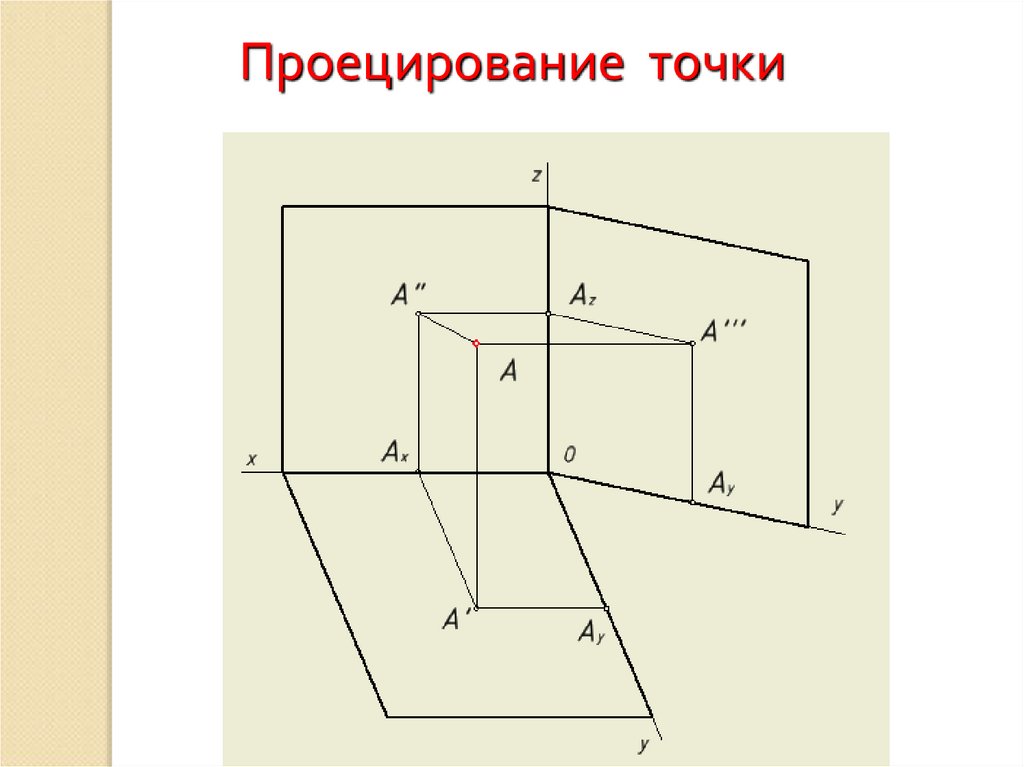

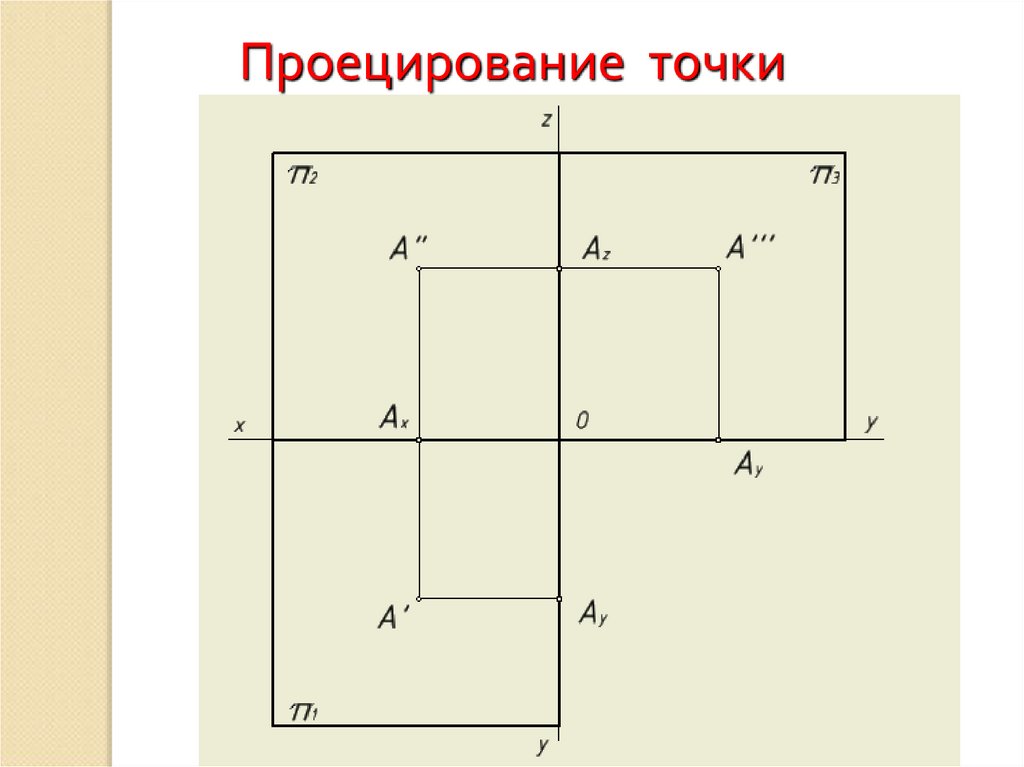

25. Проецирование точки

26. Проецирование точки

27. Проецирование точки

28. Проецирование точки

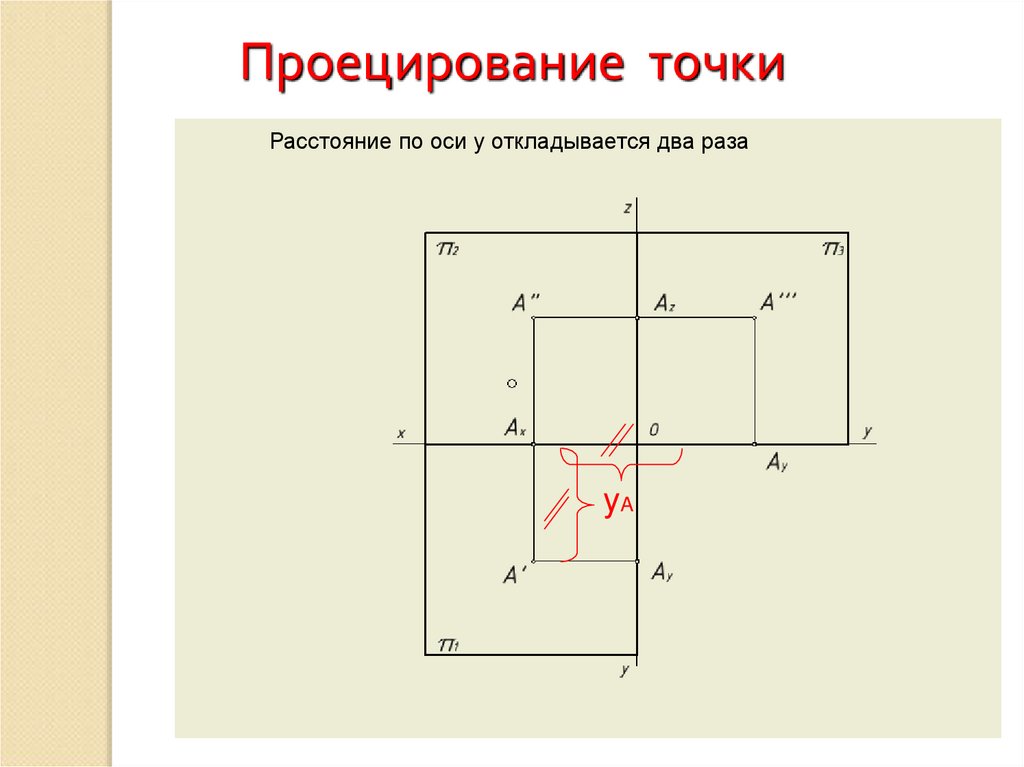

29. Проецирование точки

Расстояние по оси y откладывается два раза
yA
