Станок для гибки проволоки «Змейка»

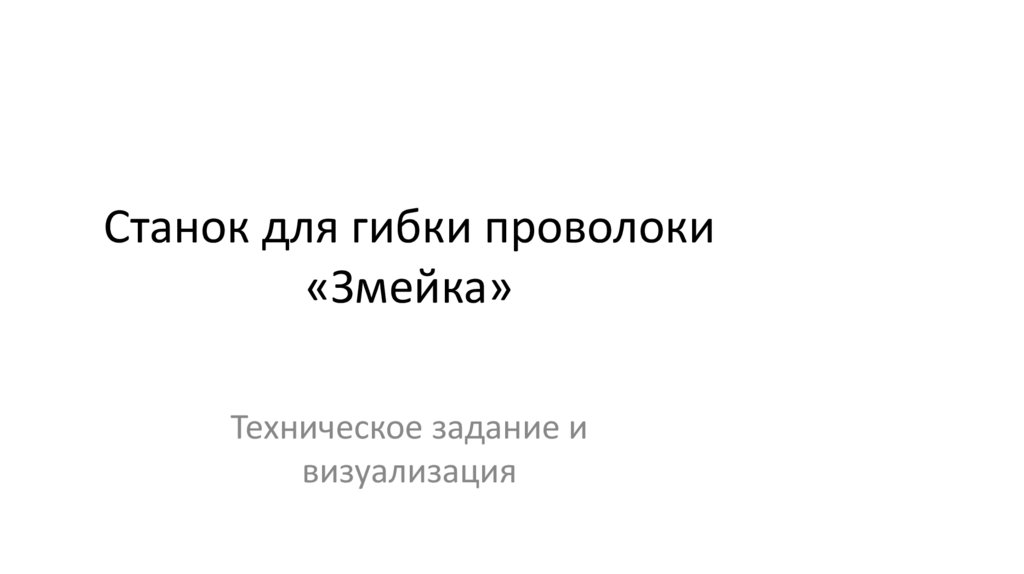

1.

Станок для гибки проволоки
«Змейка»
Техническое задание и
визуализация

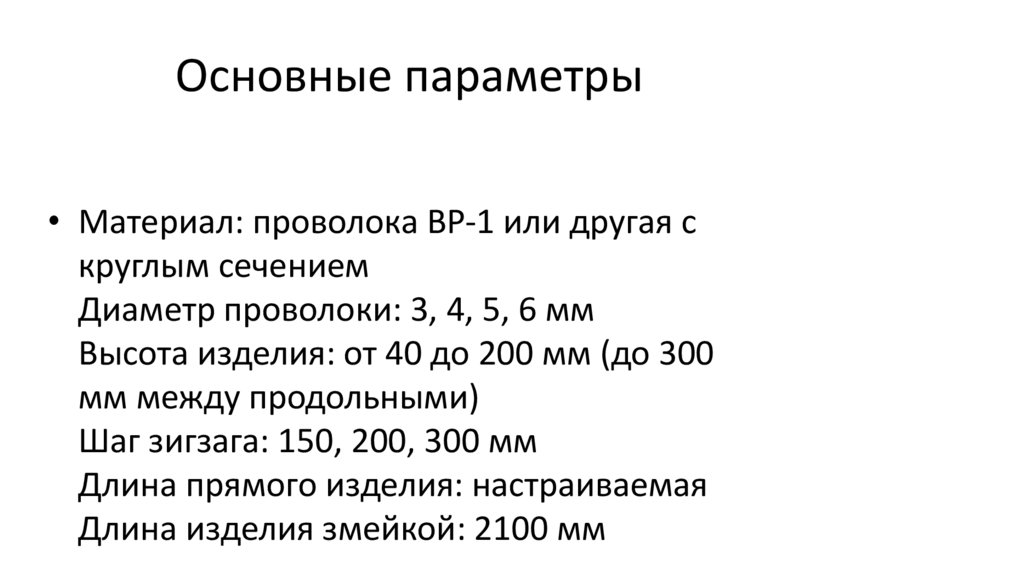

2.

Основные параметры
• Материал: проволока ВР-1 или другая с
круглым сечением
Диаметр проволоки: 3, 4, 5, 6 мм
Высота изделия: от 40 до 200 мм (до 300
мм между продольными)
Шаг зигзага: 150, 200, 300 мм
Длина прямого изделия: настраиваемая
Длина изделия змейкой: 2100 мм

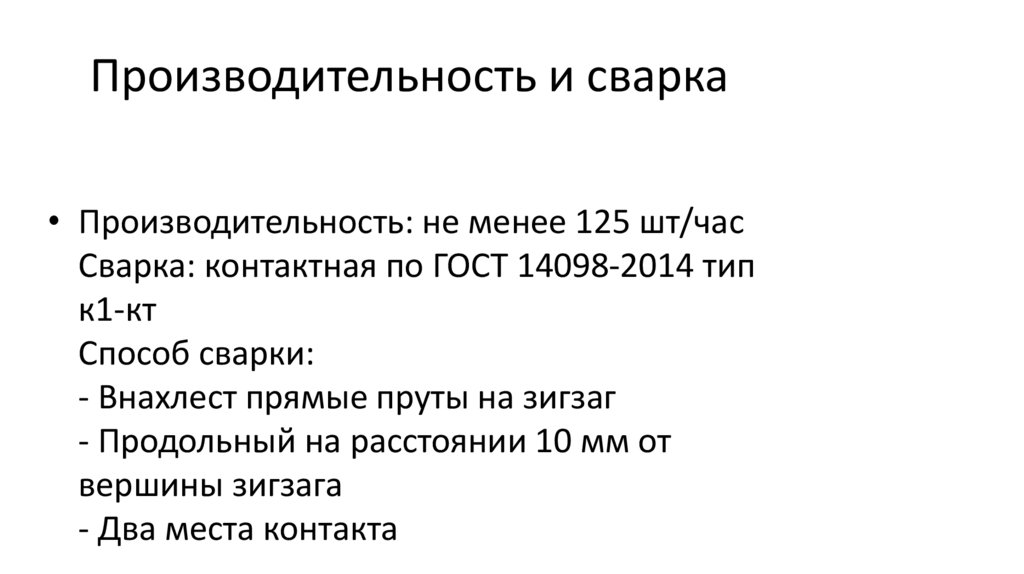

3.

Производительность и сварка
• Производительность: не менее 125 шт/час
Сварка: контактная по ГОСТ 14098-2014 тип
к1-кт
Способ сварки:
- Внахлест прямые пруты на зигзаг
- Продольный на расстоянии 10 мм от
вершины зигзага
- Два места контакта

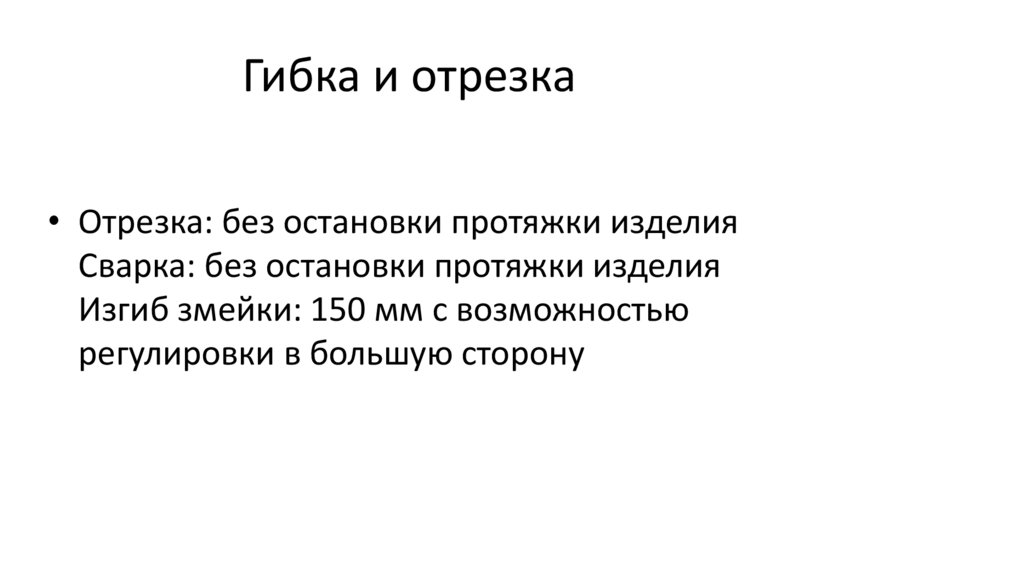

4.

Гибка и отрезка
• Отрезка: без остановки протяжки изделия
Сварка: без остановки протяжки изделия
Изгиб змейки: 150 мм с возможностью
регулировки в большую сторону

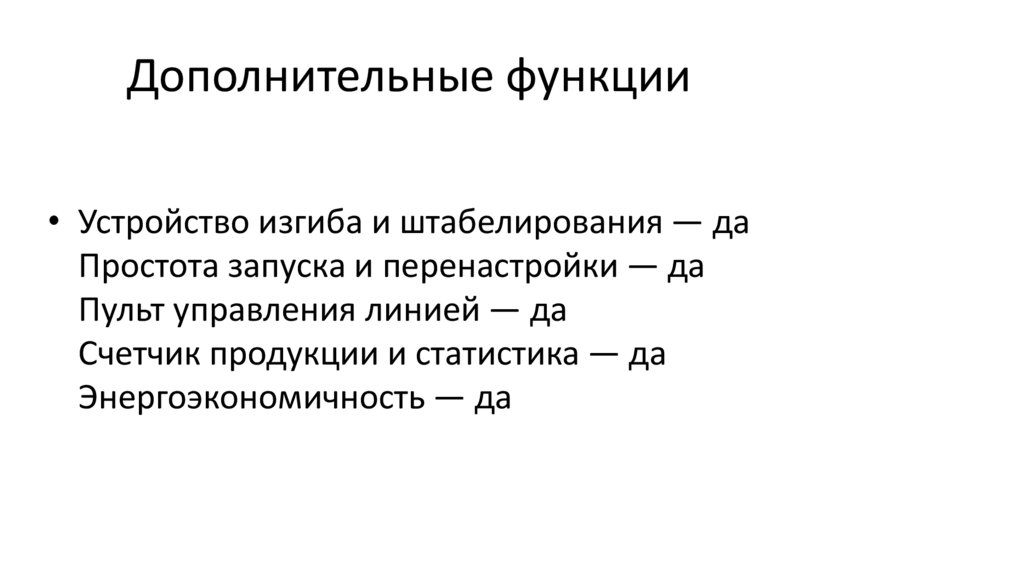

5.

Дополнительные функции
• Устройство изгиба и штабелирования — да
Простота запуска и перенастройки — да
Пульт управления линией — да
Счетчик продукции и статистика — да
Энергоэкономичность — да

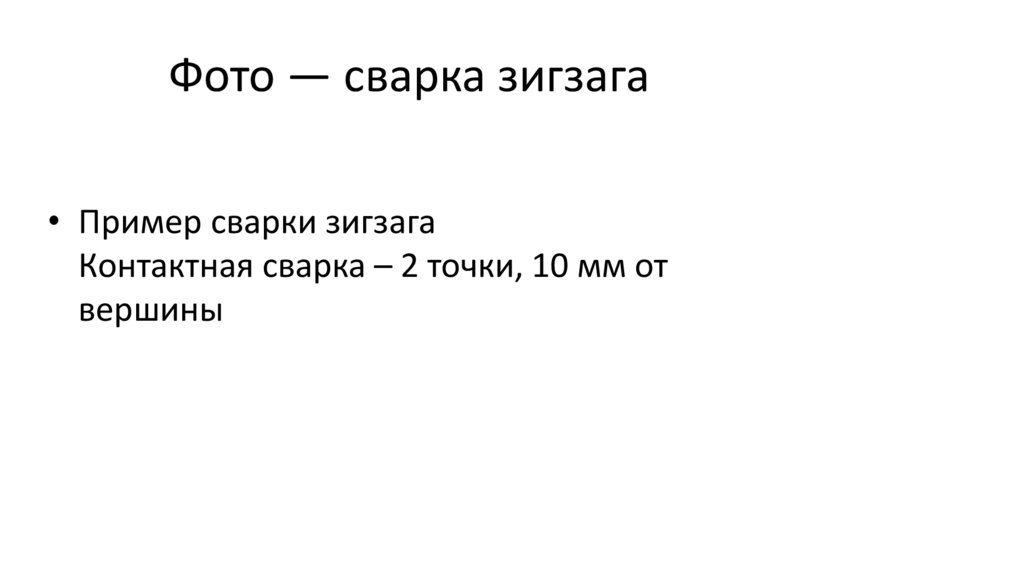

6.

Фото — сварка зигзага
• Пример сварки зигзага
Контактная сварка – 2 точки, 10 мм от
вершины

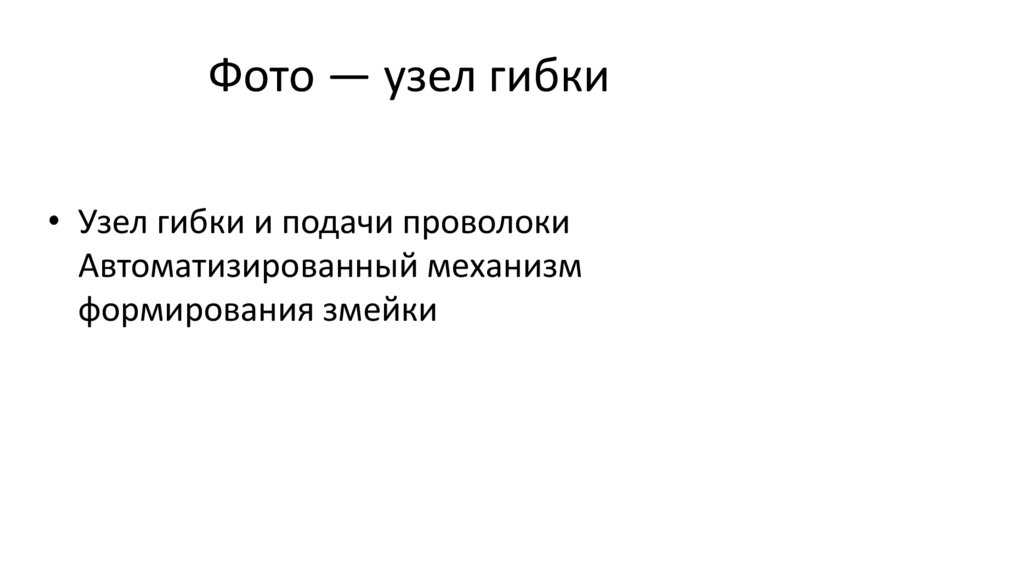

7.

Фото — узел гибки
• Узел гибки и подачи проволоки
Автоматизированный механизм
формирования змейки

8.

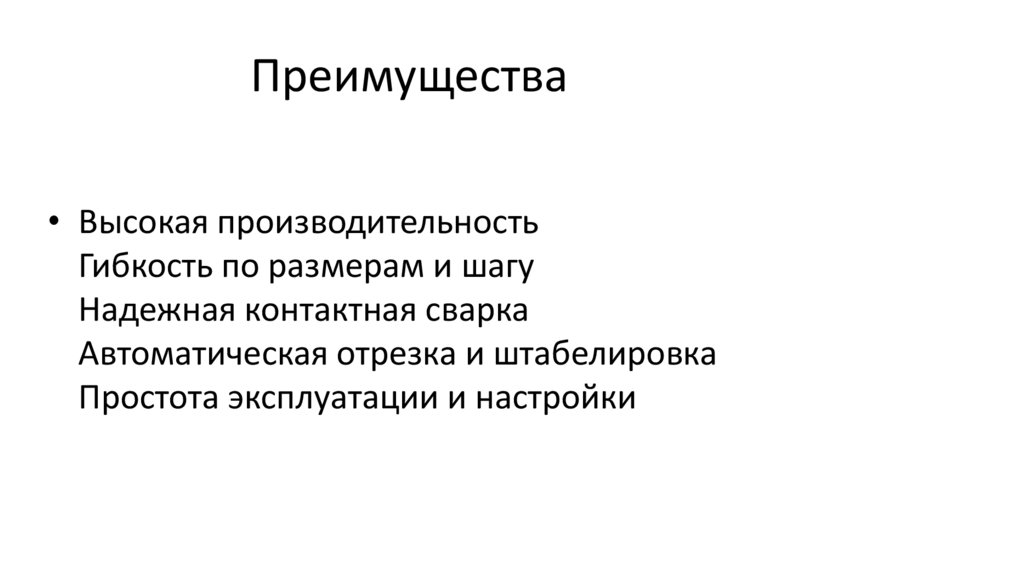

Преимущества
• Высокая производительность
Гибкость по размерам и шагу
Надежная контактная сварка
Автоматическая отрезка и штабелировка
Простота эксплуатации и настройки

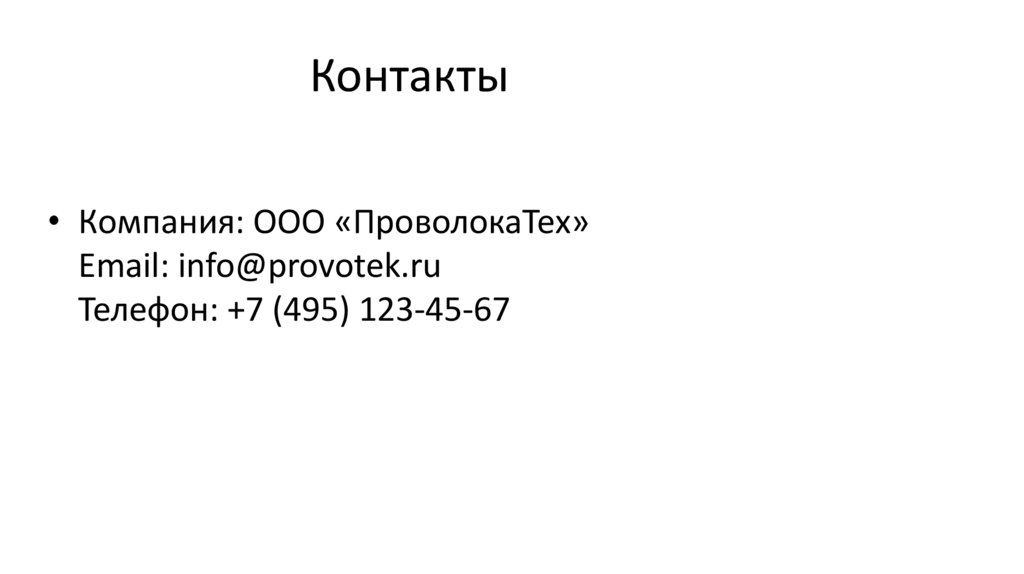

9.

Контакты
• Компания: ООО «ПроволокаТех»
Email: info@provotek.ru
Телефон: +7 (495) 123-45-67
