Линия приготовления 3-компонентных грунтовых смесей

1.

ЦЕНТР ПО САПРОПЕЛЮ
Астрахань. ул. Ульянова, 67. тел. +79086132220, +79608517317. E-mail: sapropex@maIl.ru
www.sapropex.ru
ЛИНИИ ПРИГОТОВЛЕНИЯ 3-КОМПОНЕНТНЫХ ГРУНТОВЫХ СМЕСЕЙ
Центр по сапропелю выполняет проекты и поставляет оборудование «под
ключ» для производства различных видов сухих грунтовых смесей на основе
сапропеля естественной влажности или бесподстилочного навоза КРС, свиней или
лошадей, а также птичьего помета.
Проектная производительность линий – от 20 до 80 т/смену.
Линия представляет собой полностью укомплектованный минизавод
выполненный в двух вариантах: стационарном и мобильно-модульном (на санных
салазках или для перевозки модулями на грузовом транспорте.
Сроки проектирования минизаводов – не более 2 мес. Стоимость –
определяется техническим заданием заказчика и комплектацией, в т.ч. и
фасовочным узлом или узлами (для фасовки продукта в мешки и мягкие
контейнеры).
При сильновлажных компонентах в линию включается шнековая или
барабанная сушилка.

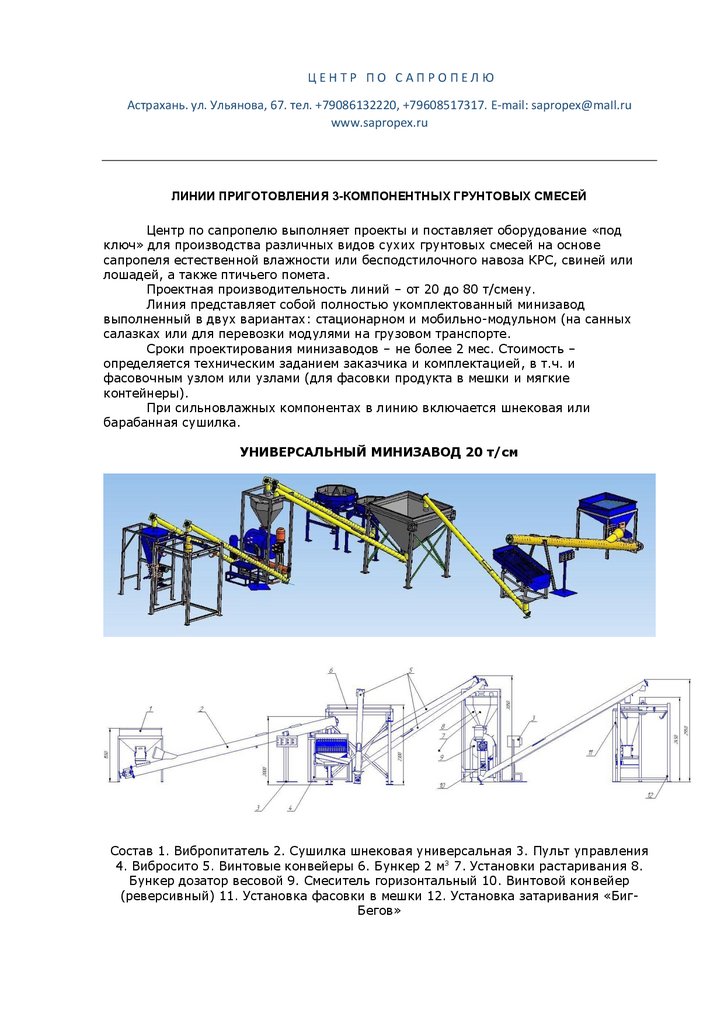

УНИВЕРСАЛЬНЫЙ МИНИЗАВОД 20 т/см
Состав 1. Вибропитатель 2. Сушилка шнековая универсальная 3. Пульт управления
4. Вибросито 5. Винтовые конвейеры 6. Бункер 2 м3 7. Установки растаривания 8.
Бункер дозатор весовой 9. Смеситель горизонтальный 10. Винтовой конвейер
(реверсивный) 11. Установка фасовки в мешки 12. Установка затаривания «БигБегов»

2.

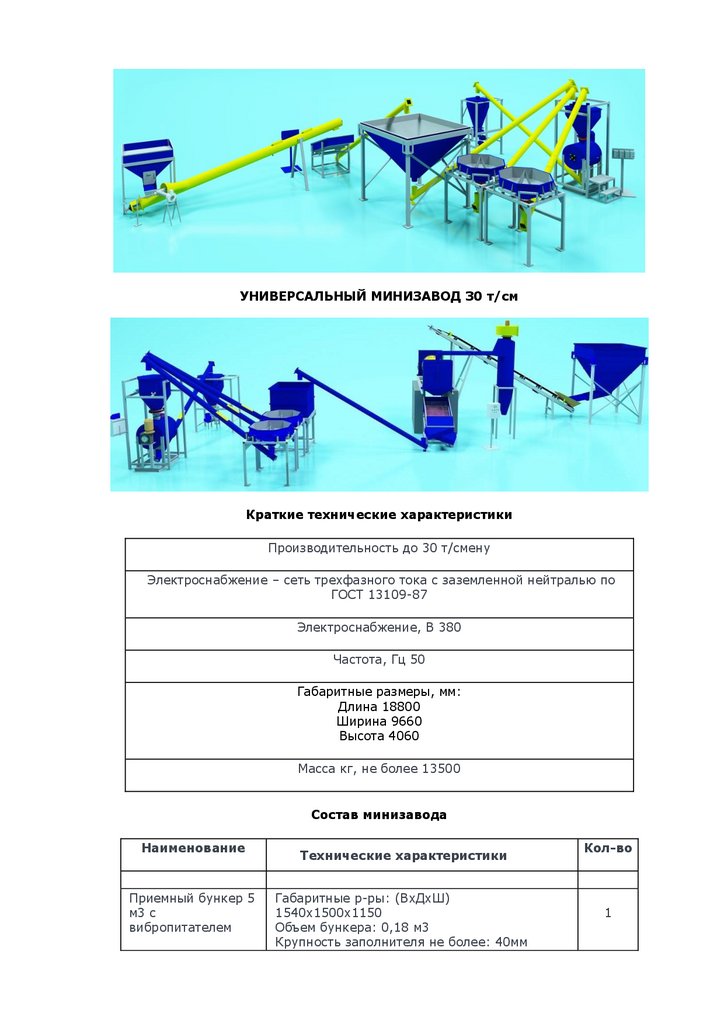

УНИВЕРСАЛЬНЫЙ МИНИЗАВОД 30 т/см
Краткие технические характеристики
Производительность до 30 т/смену
Электроснабжение – сеть трехфазного тока с заземленной нейтралью по
ГОСТ 13109-87
Электроснабжение, В 380
Частота, Гц 50
Габаритные размеры, мм:
Длина 18800
Ширина 9660
Высота 4060
Масса кг, не более 13500
Состав минизавода
Наименование
Приемный бункер 5
м3 с
вибропитателем
Технические характеристики
Габаритные р-ры: (ВхДхШ)
1540х1500х1150
Объем бункера: 0,18 м3
Крупность заполнителя не более: 40мм
Кол-во
1

3.

Напряжение питания: 380 В
Мощность двигателя: 1,1 кВт
Частота колебаний: 800 (кол/мин)
Масса: 120 кг
Ленточный конвейер
ЛК-500
Длина конвейера между осями барабанов:
7000 мм
Ширина транспортной ленты: 500 мм
Диаметр барабанов 219 мм
Производительность: до 40000 кг/час
Мощность двигателя: 3 кВт
Скорость движения ленты: 1,3 м/с
Нагрузка на транспортную ленту общая, не
более 2000 (200) Н (кг)
Масса не менее 700 кг
1
Габаритные размеры: 5195х996х2830 мм
Производительность: до 2000 кг/ч
Сушилка барабанная
Мощность: 2,2 кВт
БС-1
Число оборотов барабана: 6 об/мин
Масса не более 1500 кг
1
Система аспирации
Габаритные размеры: 930х770х3840 мм
Мощность двигателя: 3 кВт
1
Виброгрохот ВГ-11,8
Габаритные размеры: 1850х1000х1430 мм
Производительность: 1-5 м3/ч
Мощность двигателя: 1,1 кВт
Частота колебаний: 800 кол/мин
Масса не более 180 кг
1
Винтовой конвейер
ВК-159
аружный диаметр трубы: 159 мм
Скорость вращения винта: 300 об/мин
Производительность: 9,4 м³/час
(при насыпной плотности материала 1,6 т/м3
и наклоне ВК-159 до 30град.)
Мощность двигателя: 5,5 кВт
Максимальный размер частиц 20
5
Растариватель бигбегов УРББ-500
Габаритные размеры: 1670х1240 мм
Производительность: 20 т/час
Объем: 0,5 м³
Масса не более 145 кг
2
Накопительный
бункер 2 куб.м
Габаритные размеры: 2328х1370х1370 мм
Масса 297 кг
1
Смеситель СМ-300
Габаритные размеры (Д х Ш х В):
1200х730х1400 мм
Производительность: 4000 кг/час
Объем емкости: 300 л
Объем замеса: 210 л
Мощность двигателя: 5,5 кВт
1
Бункер дозатор ДЦ300
Габаритные размеры (Д х Ш х В):
1060х1060х2640 мм
Максимальный объем дозирования 300 кг
1

4.

Масса: 185 кг
Установка фасовки
УФР-300
Габаритные размеры (Д х Ш х В):
1560х855х2190 мм
Производительность: 4000 кг/час
Мощность двигателя: 5,5 кВт
Масса: 204 кг
Пульт управления
1
3
УНИВЕРСАЛЬНЫЙ МИНИЗАВОД 50 т/см
Краткие технические характеристики
Производительность до 50 т/смену
Электроснабжение – сеть трехфазного тока с заземленной нейтралью по ГОСТ
13109-87
Электроснабжение, В 380
Частота, Гц 50
Габаритные размеры, мм:
Длина 20100
Ширина 9660
Высота 4060
Масса кг, не более 16500
Состав минизавода
Наименование
Приемный бункер 5 м3 с
вибропитателем
Ленточный конвейер ЛК-500
Технические характеристики
Колво
Габаритные р-ры: (ВхДхШ)
1540х1500х1150
Объем бункера: 0,18 м3
Крупность заполнителя не более: 40мм
Напряжение питания: 380 В
Мощность двигателя: 1,1 кВт
Частота колебаний: 800 (кол/мин)
Масса: 120 кг
1
Длина конвейера между осями
барабанов: 7000 мм
1

5.

Ширина транспортной ленты: 500 мм
Диаметр барабанов 219 мм
Производительность: до 40000 кг/час
Мощность двигателя: 3 кВт
Скорость движения ленты: 1,3 м/с
Нагрузка на транспортную ленту общая,
не более 2000 (200) Н (кг)
Масса не менее 700 кг
Сушилка барабанная БС-2
Габаритные размеры: 7205х996х2830 мм
Производительность: до 5000 кг/ч
Мощность: 2,2 кВт
Число оборотов барабана: 6 об/мин
Масса не более 2000 кг
1
Система аспирации
Габаритные размеры: 930х770х3840 мм
Мощность двигателя: 3 кВт
1
Виброгрохот ВГ-1-1,8
Габаритные размеры: 1850х1000х1430
мм
Производительность: 1-5 м3/ч
Мощность двигателя: 1,1 кВт
Частота колебаний: 800 кол/мин
Масса не более 180 кг
1
Винтовой конвейер ВК-159
Наружный диаметр трубы: 159 мм
Скорость вращения винта: 300 об/мин
Производительность: 9,4 м³/час
(при насыпной плотности материала 1,6
т/м3 и наклоне ВК-159 до 30град.)
Мощность двигателя: 5,5 кВт
Максимальный размер частиц 20
5
Растариватель биг-бегов УРББ-500
Габаритные размеры: 1670х1240 мм
Производительность: 20 т/час
Объем: 0,5 м³
Масса не более 145 кг
2
Накопительный бункер 4 куб.м
Габаритные размеры: 1760х1760х3306
мм
Масса 450 кг
1
Смеситель СМ-750
Габаритные размеры (Д х Ш х В):
1450х1000х1620 мм
Производительность: 7500 кг/час
Объем емкости: 750 л
Объем замеса: 525 л
Мощность двигателя: 11 кВт
1
Бункер дозатор ДЦ750(двухсекционный)
Габаритные размеры (Д х Ш х В):
1600х1600х3100 мм
Максимальный объем дозирования 750
кг
Масса: 320 кг
1
Установка фасовки УФР-1000(два
поста)
Габаритные размеры (Д×ШхВ), мм
1600х14002100
1

6.

P=6,5 кВт
Пульт управления
3

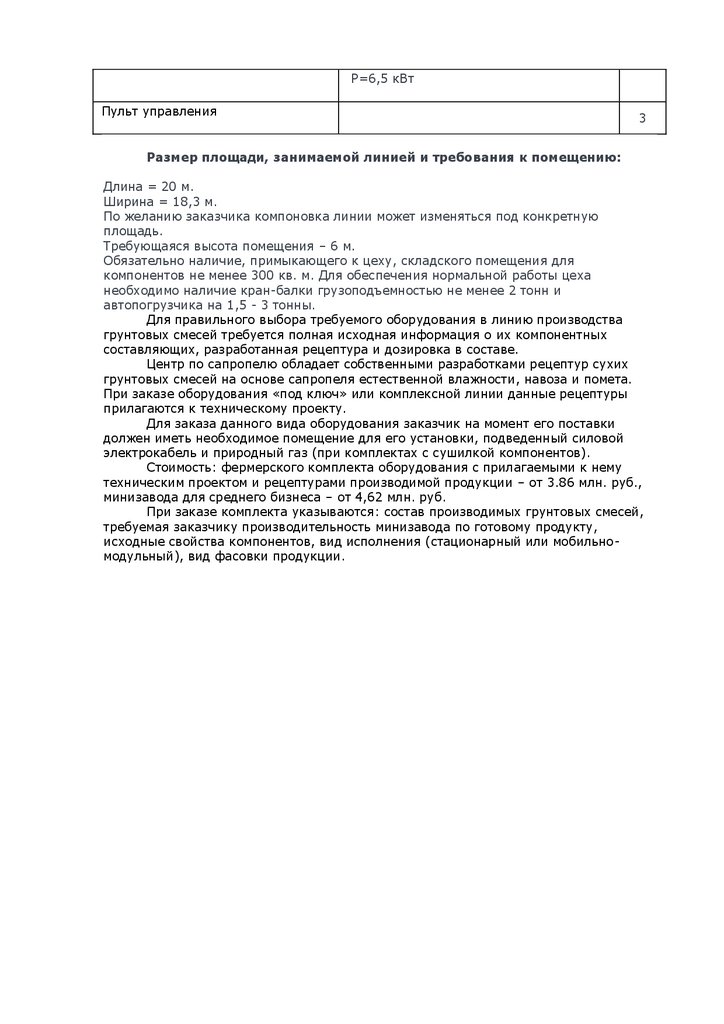

Размер площади, занимаемой линией и требования к помещению:
Длина = 20 м.
Ширина = 18,3 м.
По желанию заказчика компоновка линии может изменяться под конкретную
площадь.
Требующаяся высота помещения – 6 м.
Обязательно наличие, примыкающего к цеху, складского помещения для
компонентов не менее 300 кв. м. Для обеспечения нормальной работы цеха
необходимо наличие кран-балки грузоподъемностью не менее 2 тонн и
автопогрузчика на 1,5 - 3 тонны.
Для правильного выбора требуемого оборудования в линию производства
грунтовых смесей требуется полная исходная информация о их компонентных
составляющих, разработанная рецептура и дозировка в составе.
Центр по сапропелю обладает собственными разработками рецептур сухих
грунтовых смесей на основе сапропеля естественной влажности, навоза и помета.
При заказе оборудования «под ключ» или комплексной линии данные рецептуры
прилагаются к техническому проекту.
Для заказа данного вида оборудования заказчик на момент его поставки
должен иметь необходимое помещение для его установки, подведенный силовой
электрокабель и природный газ (при комплектах с сушилкой компонентов).
Стоимость: фермерского комплекта оборудования с прилагаемыми к нему
техническим проектом и рецептурами производимой продукции – от 3.86 млн. руб.,
минизавода для среднего бизнеса – от 4,62 млн. руб.
При заказе комплекта указываются: состав производимых грунтовых смесей,
требуемая заказчику производительность минизавода по готовому продукту,
исходные свойства компонентов, вид исполнения (стационарный или мобильномодульный), вид фасовки продукции.
