Примеры неправильного монтажа Ультрамаг

1.

www.mera-q.ru

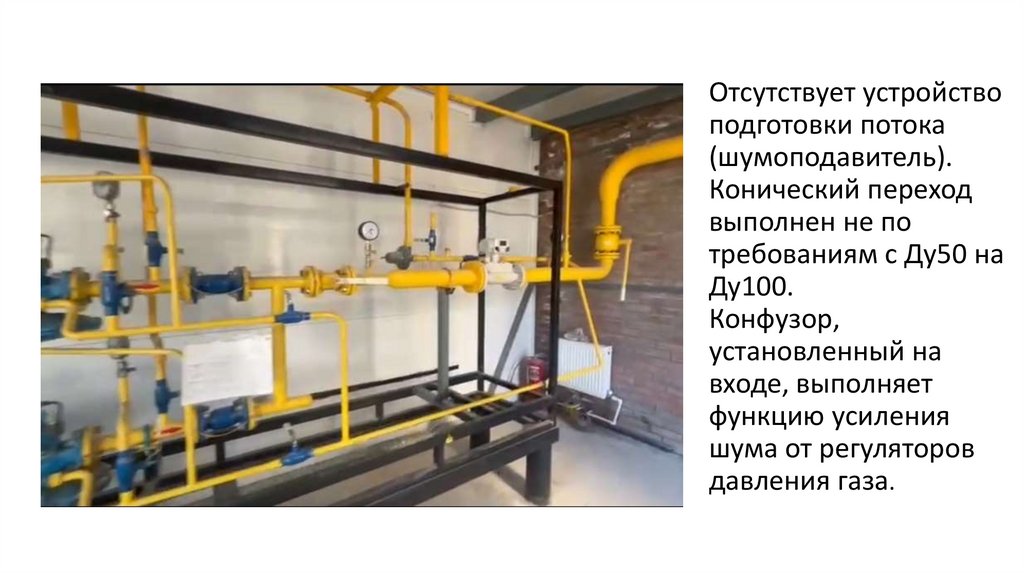

2. Отсутствует устройство подготовки потока (шумоподавитель). Конический переход выполнен не по требованиям с Ду50 на Ду100.

Конфузор,
установленный на
входе, выполняет
функцию усиления
шума от регуляторов
давления газа.

3.

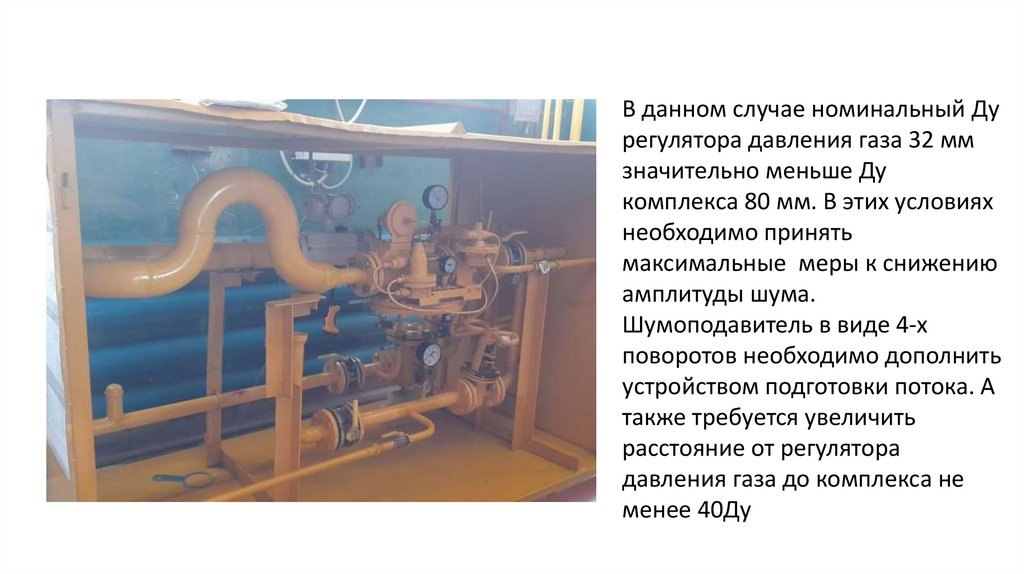

В данном случае номинальный
Ду регулятора давления газа 32
мм значительно меньше Ду
комплекса 80 мм. В этих
условиях необходимо принять
максимальные меры к
снижению амплитуды шума.
Шумоподавитель в виде 4-х
поворотов необходимо
дополнить устройством
подготовки потока. А также
требуется увеличить расстояние
от регулятора давления газа до
комплекса не менее 40Ду

4.

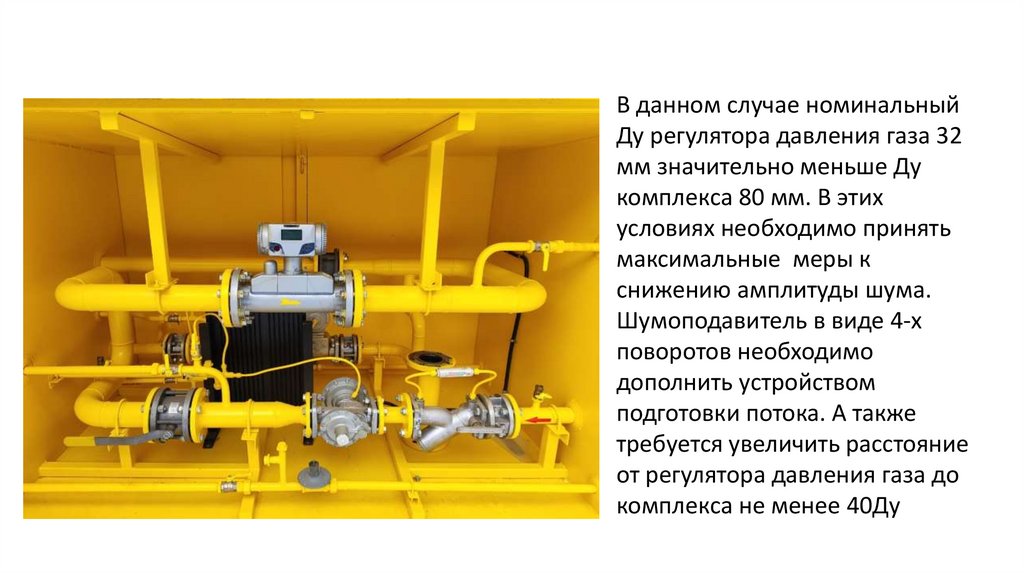

В данном случае номинальный Ду
регулятора давления газа 32 мм
значительно меньше Ду
комплекса 80 мм. В этих условиях
необходимо принять
максимальные меры к снижению
амплитуды шума.
Шумоподавитель в виде 4-х
поворотов необходимо дополнить
устройством подготовки потока. А
также требуется увеличить
расстояние от регулятора
давления газа до комплекса не
менее 40Ду

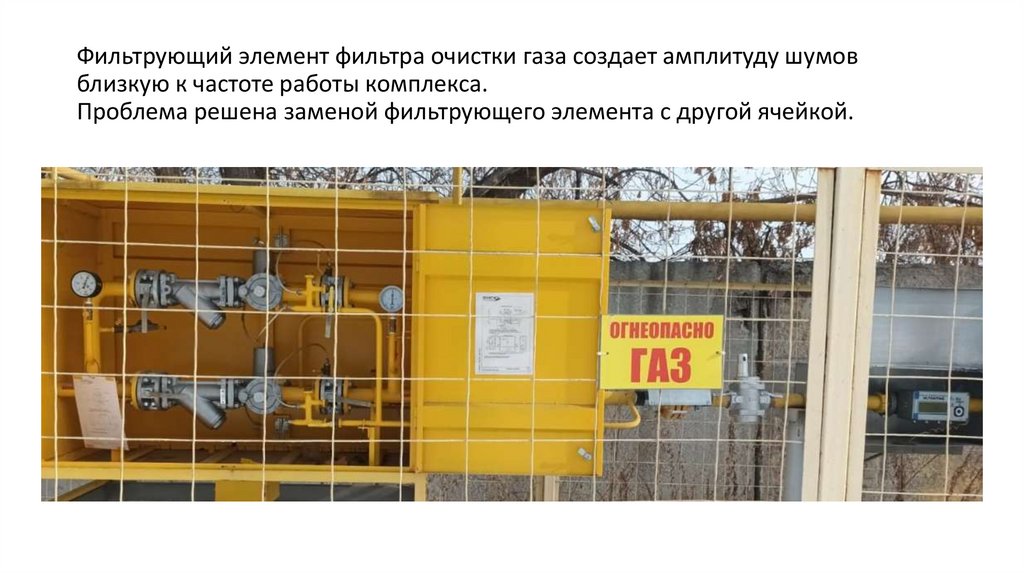

5. Фильтрующий элемент фильтра очистки газа создает амплитуду шумов близкую к частоте работы комплекса. Проблема решена заменой

фильтрующего элемента с другой ячейкой.

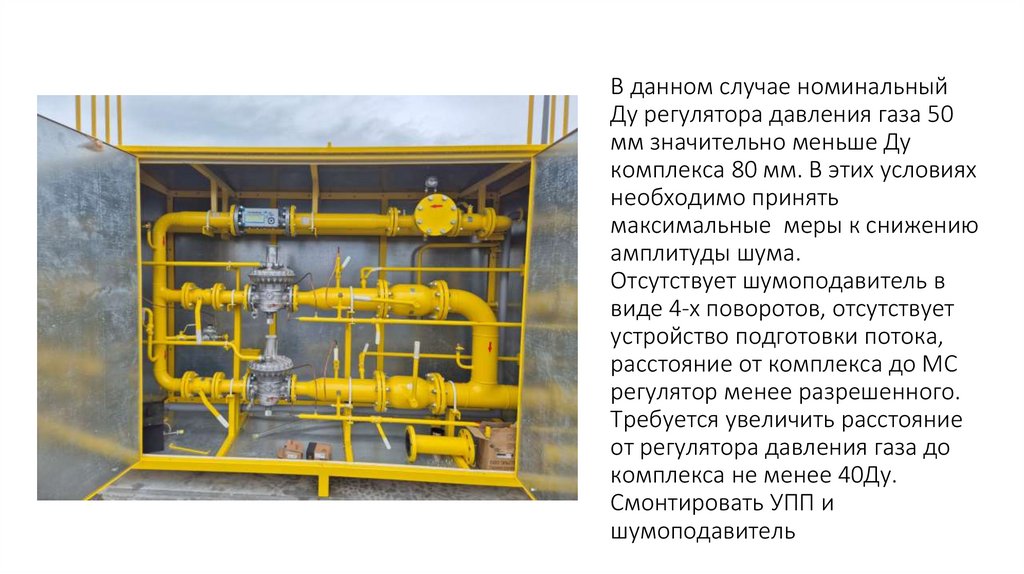

6. В данном случае номинальный Ду регулятора давления газа 50 мм значительно меньше Ду комплекса 80 мм. В этих условиях необходимо

принять
максимальные меры к снижению
амплитуды шума.
Отсутствует шумоподавитель в
виде 4-х поворотов, отсутствует
устройство подготовки потока,
расстояние от комплекса до МС
регулятор менее разрешенного.
Требуется увеличить расстояние
от регулятора давления газа до
комплекса не менее 40Ду.
Смонтировать УПП и
шумоподавитель

7.

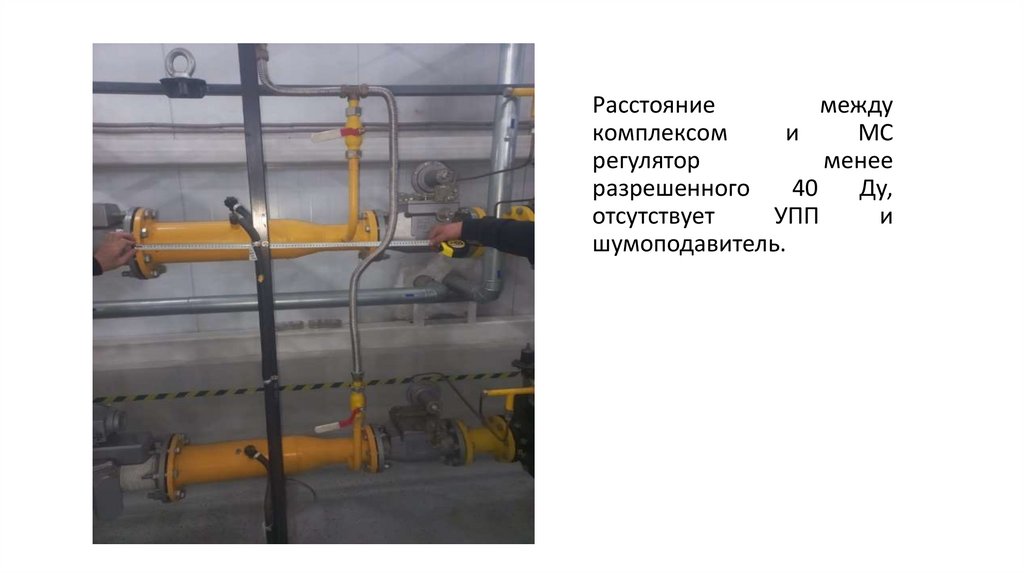

Расстояние
между
комплексом
и
МС
регулятор
менее
разрешенного
40
Ду,
отсутствует
УПП
и
шумоподавитель.
