Разработка двухкаскадного радиопередатчика для радиоуправления

1.

Разработка двухкаскадного
радиопередатчика для
радиоуправления
технический

2.

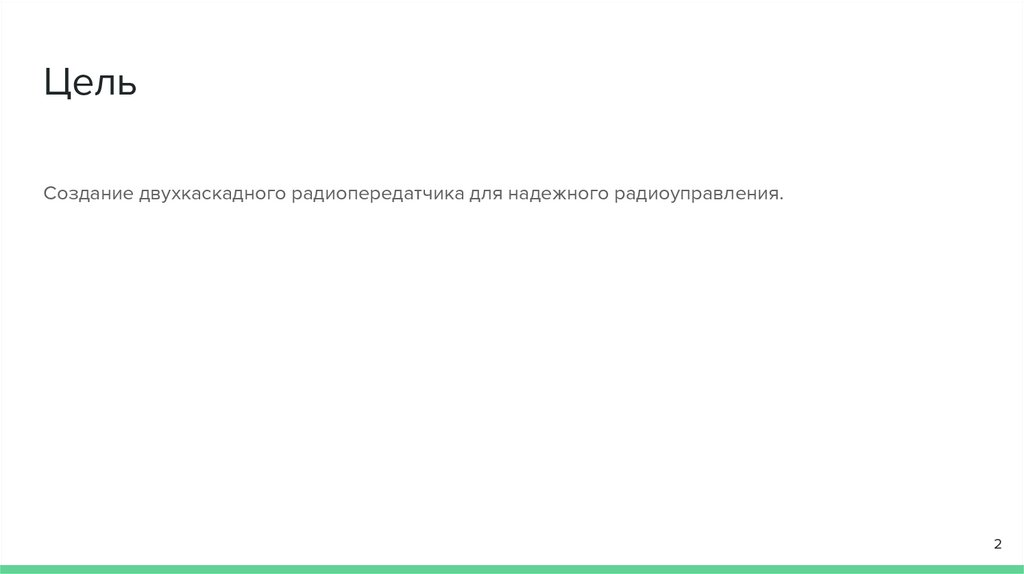

Цель
Создание двухкаскадного радиопередатчика для надежного радиоуправления.
2

3.

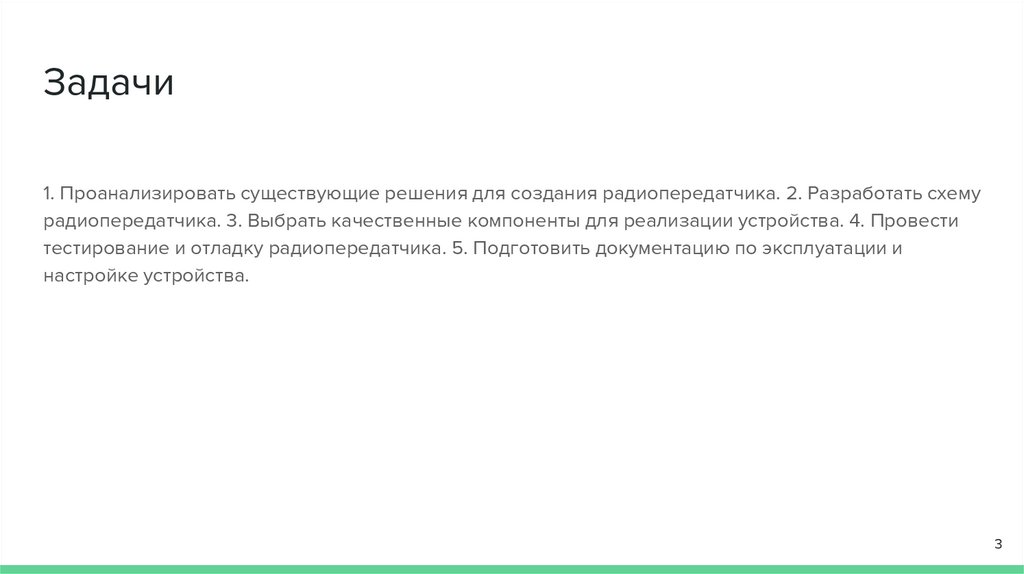

Задачи
1. Проанализировать существующие решения для создания радиопередатчика. 2. Разработать схему
радиопередатчика. 3. Выбрать качественные компоненты для реализации устройства. 4. Провести
тестирование и отладку радиопередатчика. 5. Подготовить документацию по эксплуатации и
настройке устройства.
3

4.

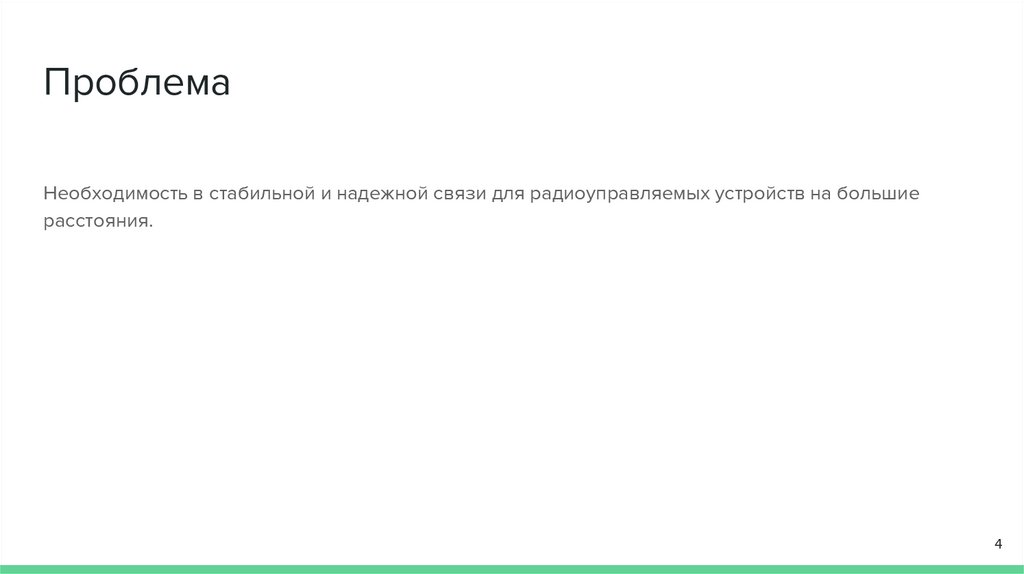

Проблема
Необходимость в стабильной и надежной связи для радиоуправляемых устройств на большие
расстояния.
4

5.

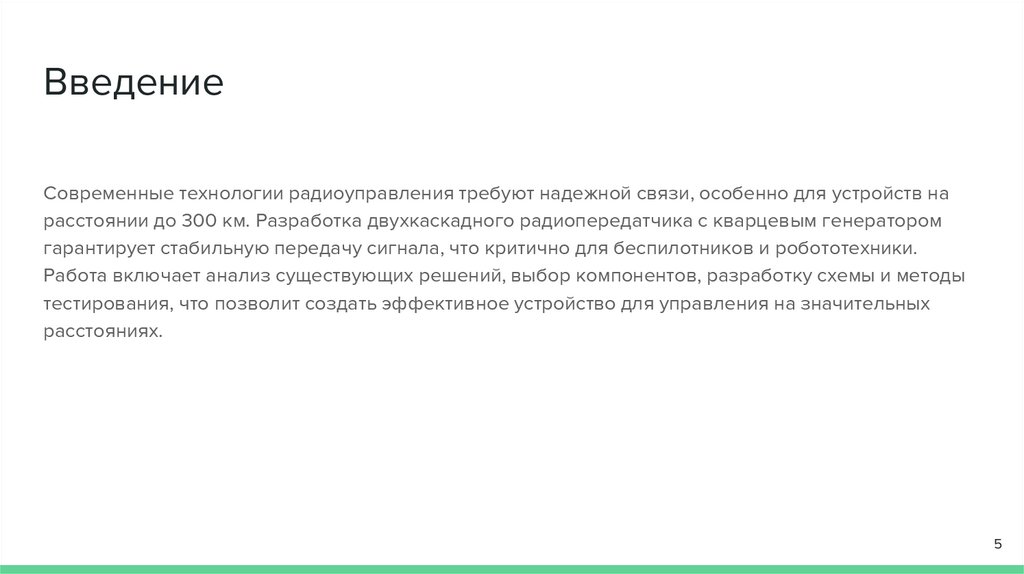

Введение
Современные технологии радиоуправления требуют надежной связи, особенно для устройств на
расстоянии до 300 км. Разработка двухкаскадного радиопередатчика с кварцевым генератором
гарантирует стабильную передачу сигнала, что критично для беспилотников и робототехники.
Работа включает анализ существующих решений, выбор компонентов, разработку схемы и методы
тестирования, что позволит создать эффективное устройство для управления на значительных
расстояниях.
5

6.

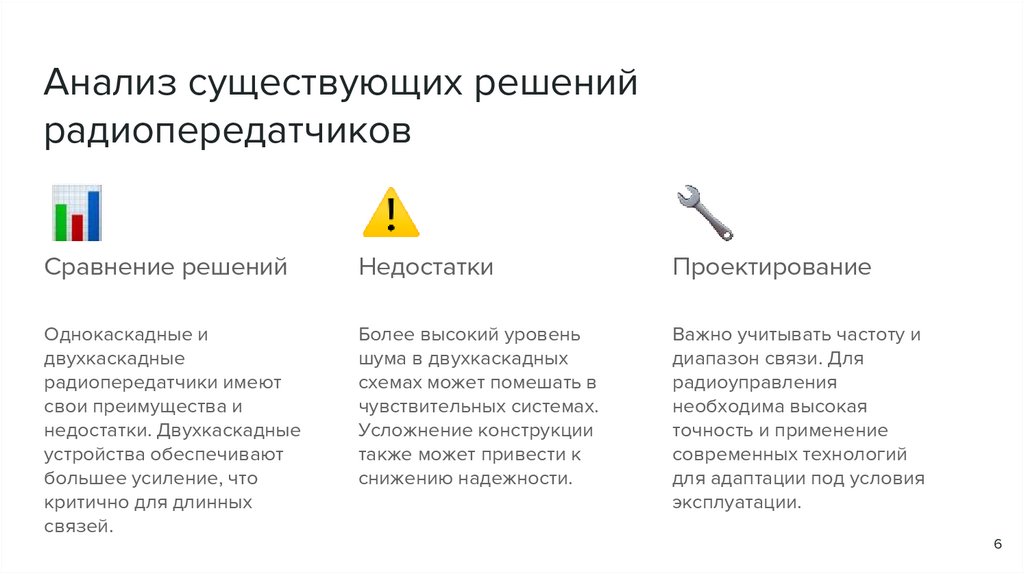

Анализ существующих решений
радиопередатчиков
Сравнение решений
Недостатки
Проектирование
Однокаскадные и
двухкаскадные
радиопередатчики имеют
свои преимущества и
недостатки. Двухкаскадные
устройства обеспечивают
большее усиление, что
критично для длинных
связей.
Более высокий уровень
шума в двухкаскадных
схемах может помешать в
чувствительных системах.
Усложнение конструкции
также может привести к
снижению надежности.
Важно учитывать частоту и
диапазон связи. Для
радиоуправления
необходима высокая
точность и применение
современных технологий
для адаптации под условия
эксплуатации.
6

7.

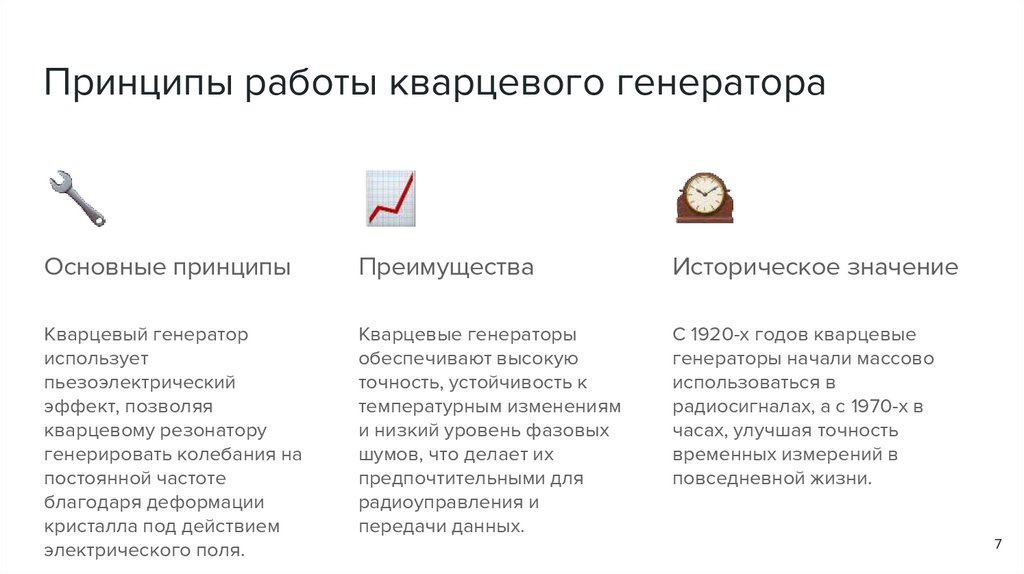

Принципы работы кварцевого генератора
Основные принципы
Преимущества
Историческое значение
Кварцевый генератор
использует
пьезоэлектрический
эффект, позволяя
кварцевому резонатору
генерировать колебания на
постоянной частоте
благодаря деформации
кристалла под действием
электрического поля.
Кварцевые генераторы
обеспечивают высокую
точность, устойчивость к
температурным изменениям
и низкий уровень фазовых
шумов, что делает их
предпочтительными для
радиоуправления и
передачи данных.
С 1920-х годов кварцевые
генераторы начали массово
использоваться в
радиосигналах, а с 1970-х в
часах, улучшая точность
временных измерений в
повседневной жизни.
7

8.

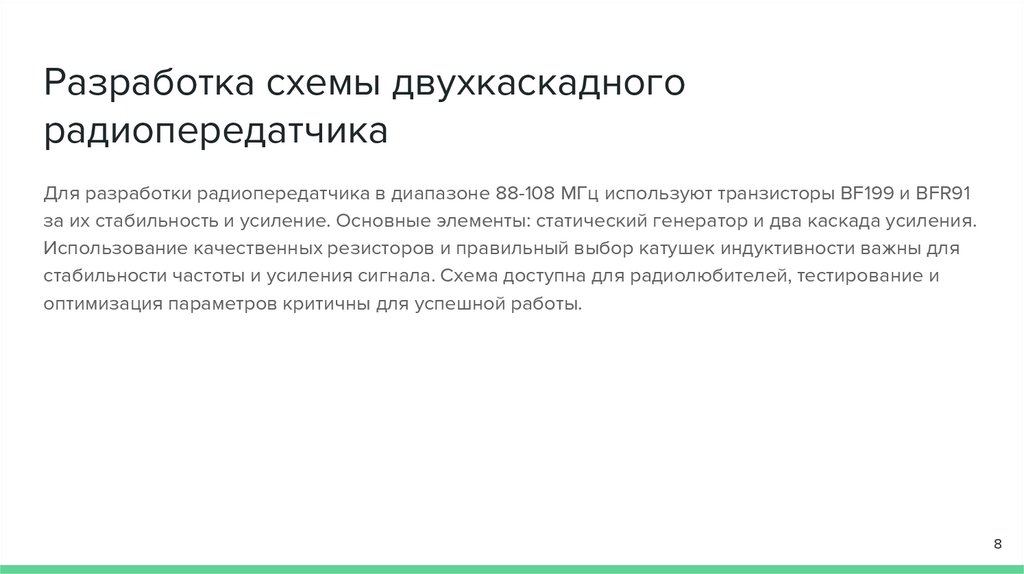

Разработка схемы двухкаскадного
радиопередатчика
Для разработки радиопередатчика в диапазоне 88-108 МГц используют транзисторы BF199 и BFR91
за их стабильность и усиление. Основные элементы: статический генератор и два каскада усиления.
Использование качественных резисторов и правильный выбор катушек индуктивности важны для
стабильности частоты и усиления сигнала. Схема доступна для радиолюбителей, тестирование и
оптимизация параметров критичны для успешной работы.
8

9.

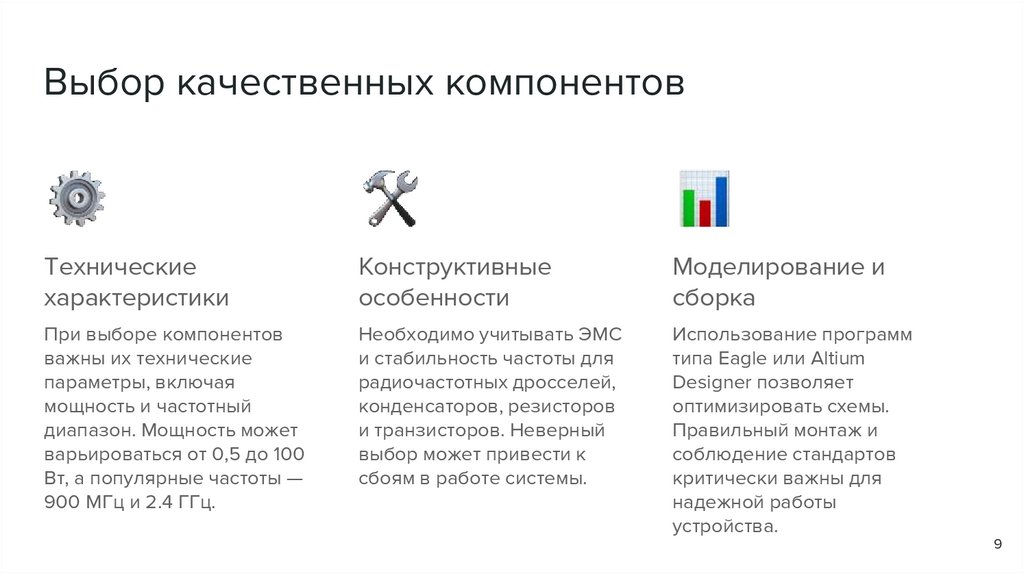

Выбор качественных компонентов
Технические
характеристики
Конструктивные
особенности
Моделирование и
сборка
При выборе компонентов
важны их технические
параметры, включая
мощность и частотный
диапазон. Мощность может
варьироваться от 0,5 до 100
Вт, а популярные частоты —
900 МГц и 2.4 ГГц.
Необходимо учитывать ЭМС
и стабильность частоты для
радиочастотных дросселей,
конденсаторов, резисторов
и транзисторов. Неверный
выбор может привести к
сбоям в работе системы.
Использование программ
типа Eagle или Altium
Designer позволяет
оптимизировать схемы.
Правильный монтаж и
соблюдение стандартов
критически важны для
надежной работы
устройства.
9

10.

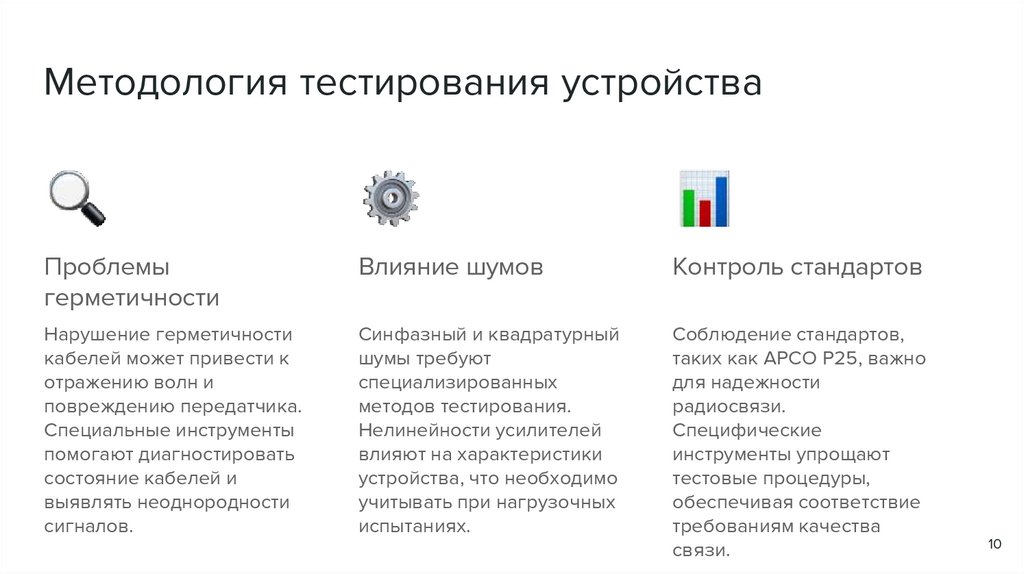

Методология тестирования устройства
Проблемы
герметичности
Влияние шумов
Контроль стандартов
Нарушение герметичности
кабелей может привести к
отражению волн и
повреждению передатчика.
Специальные инструменты
помогают диагностировать
состояние кабелей и
выявлять неоднородности
сигналов.
Синфазный и квадратурный
шумы требуют
специализированных
методов тестирования.
Нелинейности усилителей
влияют на характеристики
устройства, что необходимо
учитывать при нагрузочных
испытаниях.
Соблюдение стандартов,
таких как APCO P25, важно
для надежности
радиосвязи.
Специфические
инструменты упрощают
тестовые процедуры,
обеспечивая соответствие
требованиям качества
связи.
10

11.

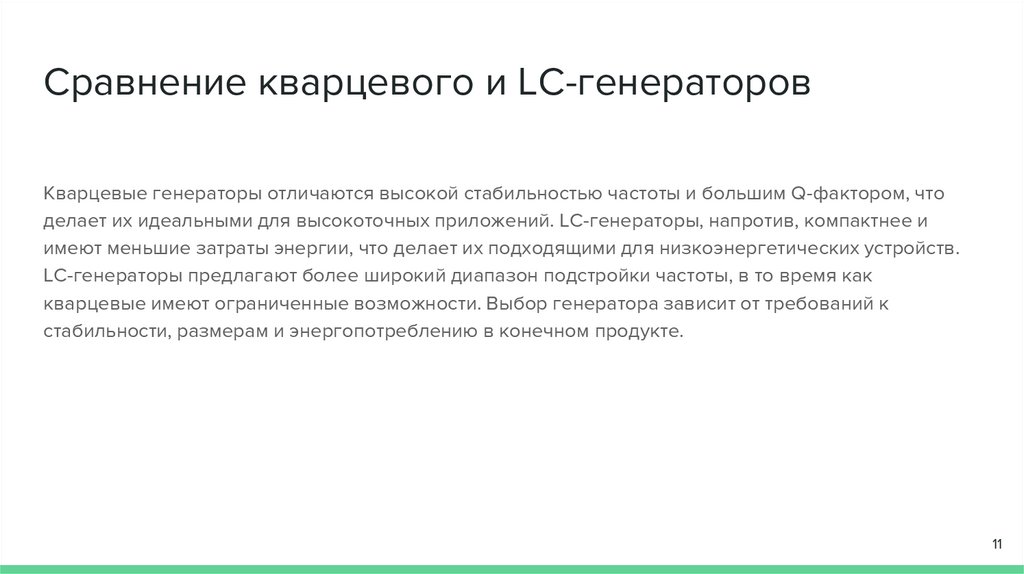

Сравнение кварцевого и LC-генераторов
Кварцевые генераторы отличаются высокой стабильностью частоты и большим Q-фактором, что
делает их идеальными для высокоточных приложений. LC-генераторы, напротив, компактнее и
имеют меньшие затраты энергии, что делает их подходящими для низкоэнергетических устройств.
LC-генераторы предлагают более широкий диапазон подстройки частоты, в то время как
кварцевые имеют ограниченные возможности. Выбор генератора зависит от требований к
стабильности, размерам и энергопотреблению в конечном продукте.
11

12.

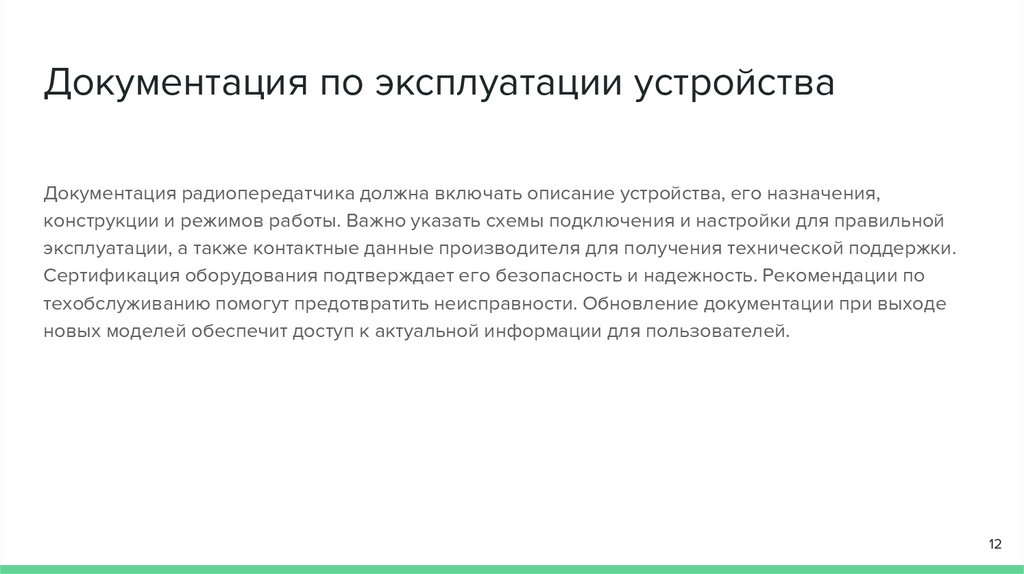

Документация по эксплуатации устройства
Документация радиопередатчика должна включать описание устройства, его назначения,
конструкции и режимов работы. Важно указать схемы подключения и настройки для правильной
эксплуатации, а также контактные данные производителя для получения технической поддержки.
Сертификация оборудования подтверждает его безопасность и надежность. Рекомендации по
техобслуживанию помогут предотвратить неисправности. Обновление документации при выходе
новых моделей обеспечит доступ к актуальной информации для пользователей.
12

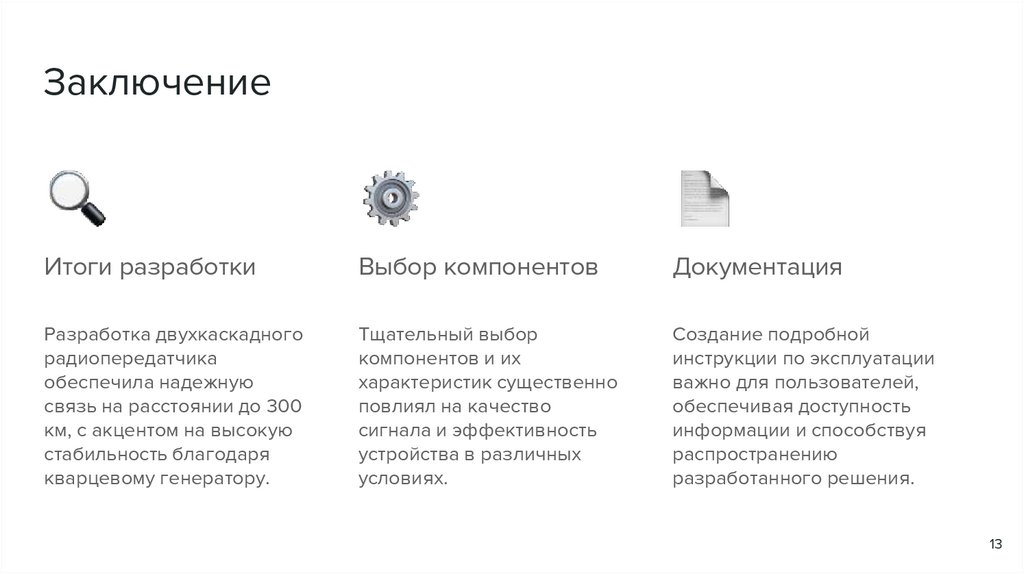

13.

Заключение
Итоги разработки
Выбор компонентов
Документация
Разработка двухкаскадного
радиопередатчика
обеспечила надежную
связь на расстоянии до 300
км, с акцентом на высокую
стабильность благодаря
кварцевому генератору.
Тщательный выбор
компонентов и их
характеристик существенно
повлиял на качество
сигнала и эффективность
устройства в различных
условиях.
Создание подробной
инструкции по эксплуатации
важно для пользователей,
обеспечивая доступность
информации и способствуя
распространению
разработанного решения.
13

14.

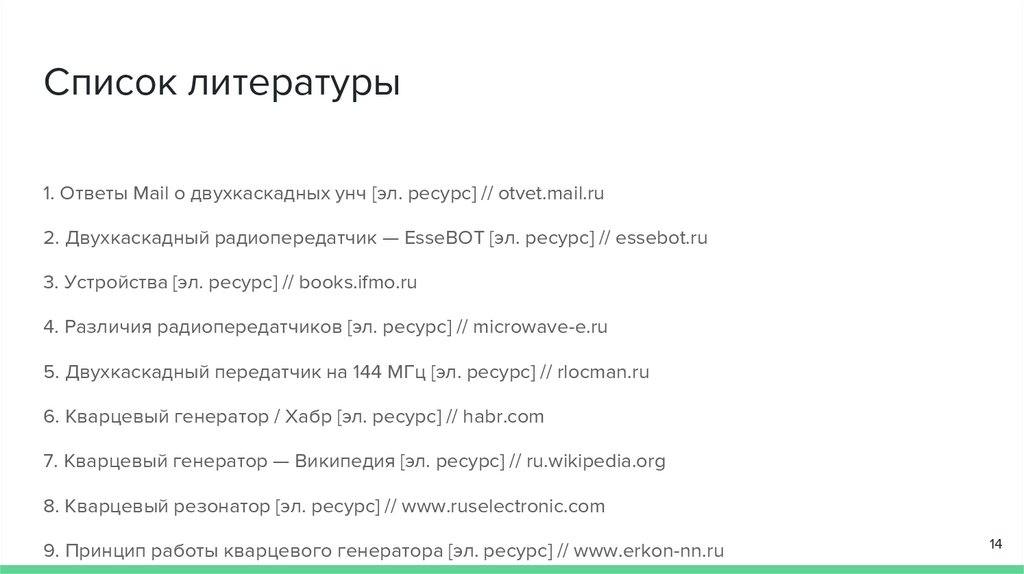

Список литературы
1. Ответы Mail о двухкаскадных унч [эл. ресурс] // otvet.mail.ru
2. Двухкаскадный радиопередатчик — EsseBOT [эл. ресурс] // essebot.ru
3. Устройства [эл. ресурс] // books.ifmo.ru
4. Различия радиопередатчиков [эл. ресурс] // microwave-e.ru
5. Двухкаскадный передатчик на 144 МГц [эл. ресурс] // rlocman.ru
6. Кварцевый генератор / Хабр [эл. ресурс] // habr.com
7. Кварцевый генератор — Википедия [эл. ресурс] // ru.wikipedia.org
8. Кварцевый резонатор [эл. ресурс] // www.ruselectronic.com
9. Принцип работы кварцевого генератора [эл. ресурс] // www.erkon-nn.ru
14
