Информационные материалы: Водный павильон МЕТМАШ

1.

ИНФОРМАЦИОННЫЕ МАТЕРИАЛЫ
ВОДНЫЙ ПАВИЛЬОН
МЕТМАШ

2.

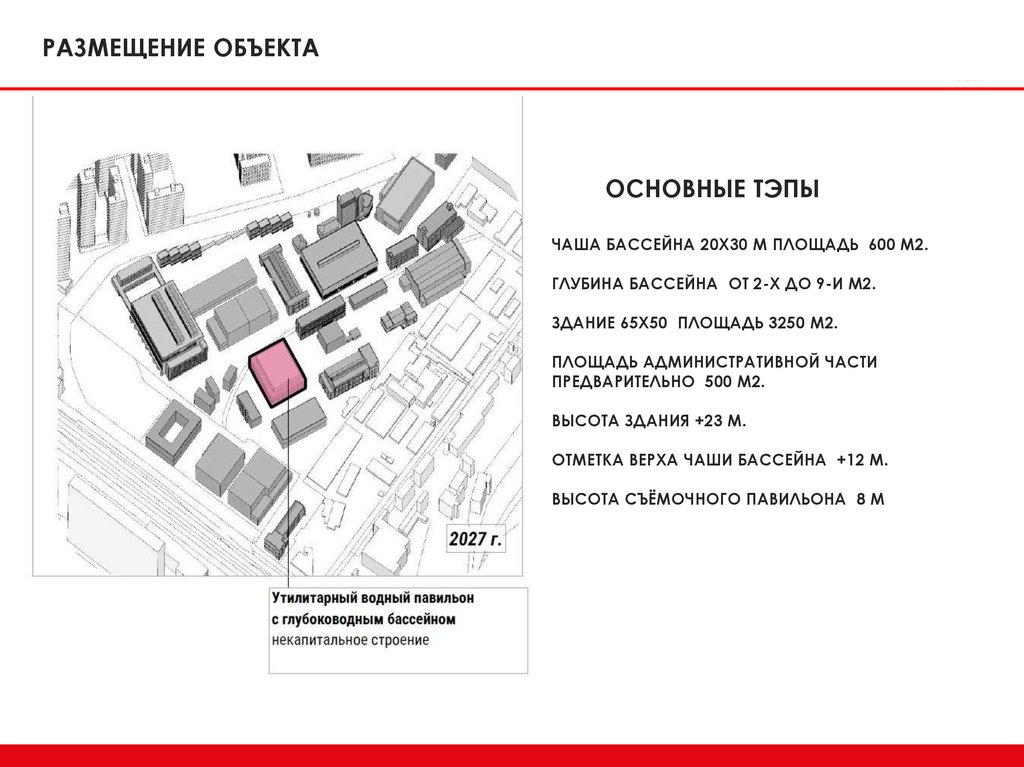

РАЗМЕЩЕНИЕ ОБЪЕКТА
ОСНОВНЫЕ ТЭПЫ
ЧАША БАССЕЙНА 20Х30 М ПЛОЩАДЬ 600 М2.
ГЛУБИНА БАССЕЙНА ОТ 2-Х ДО 9-И М2.
ЗДАНИЕ 65Х50 ПЛОЩАДЬ 3250 М2.
ПЛОЩАДЬ АДМИНИСТРАТИВНОЙ ЧАСТИ
ПРЕДВАРИТЕЛЬНО 500 М2.
ВЫСОТА ЗДАНИЯ +23 М.
ОТМЕТКА ВЕРХА ЧАШИ БАССЕЙНА +12 М.
ВЫСОТА СЪЁМОЧНОГО ПАВИЛЬОНА 8 М

3.

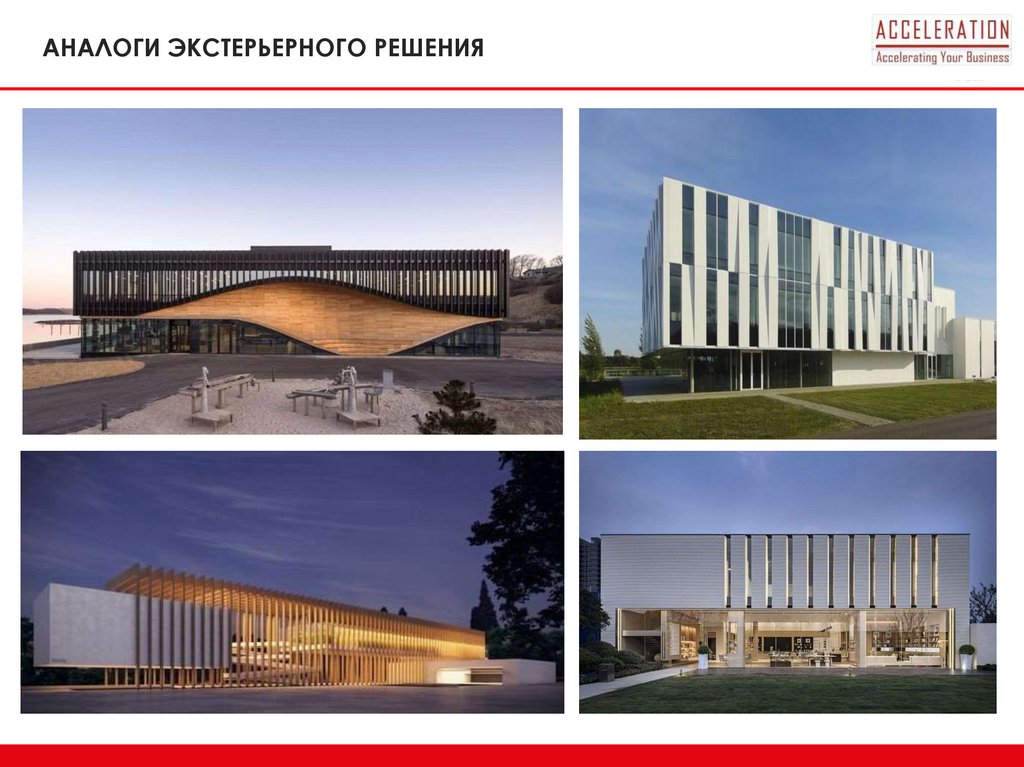

АНАЛОГИ ЭКСТЕРЬЕРНОГО РЕШЕНИЯ

4.

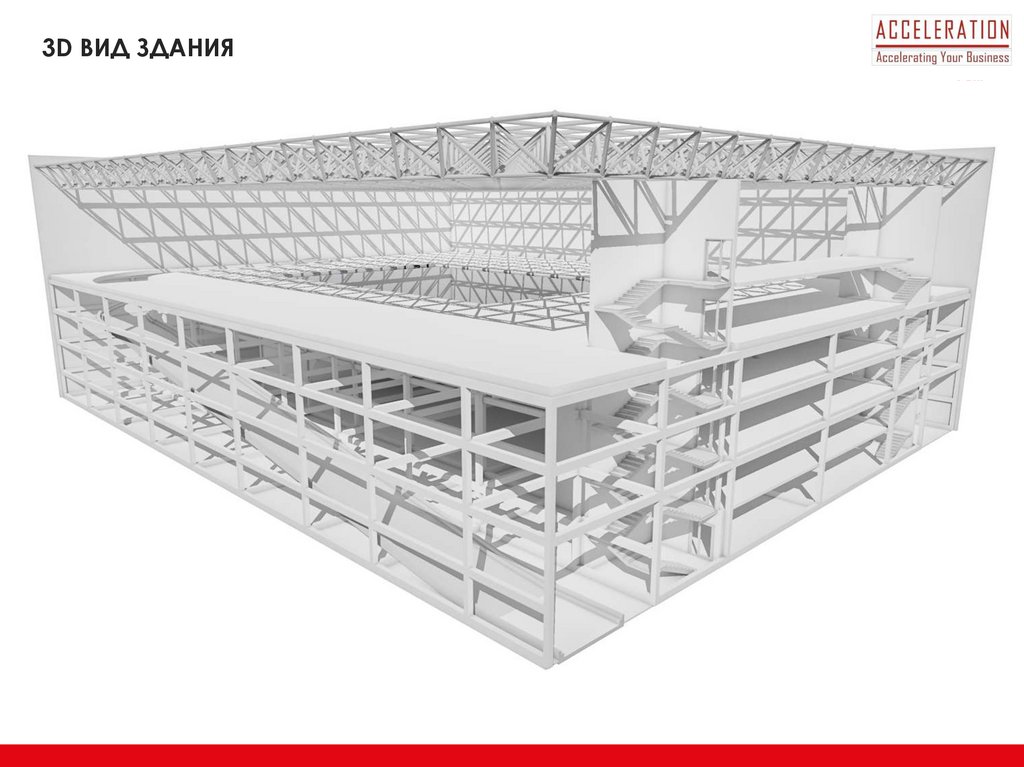

3D ВИД ЗДАНИЯ

5.

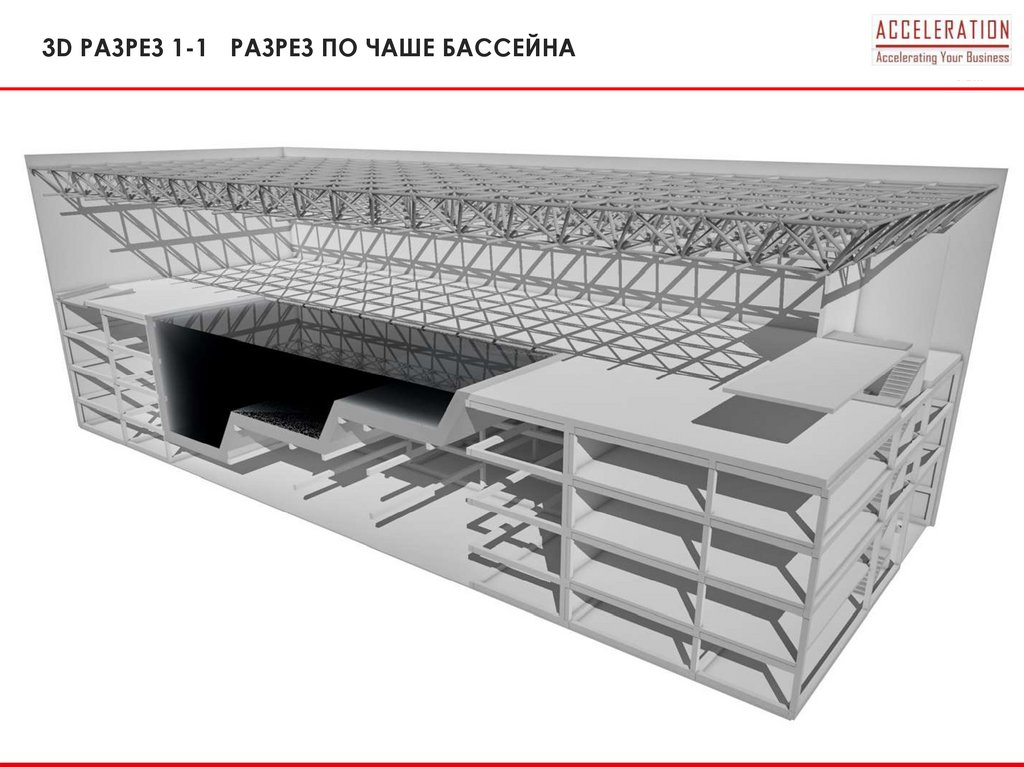

3D РАЗРЕЗ 1-1 РАЗРЕЗ ПО ЧАШЕ БАССЕЙНА

6.

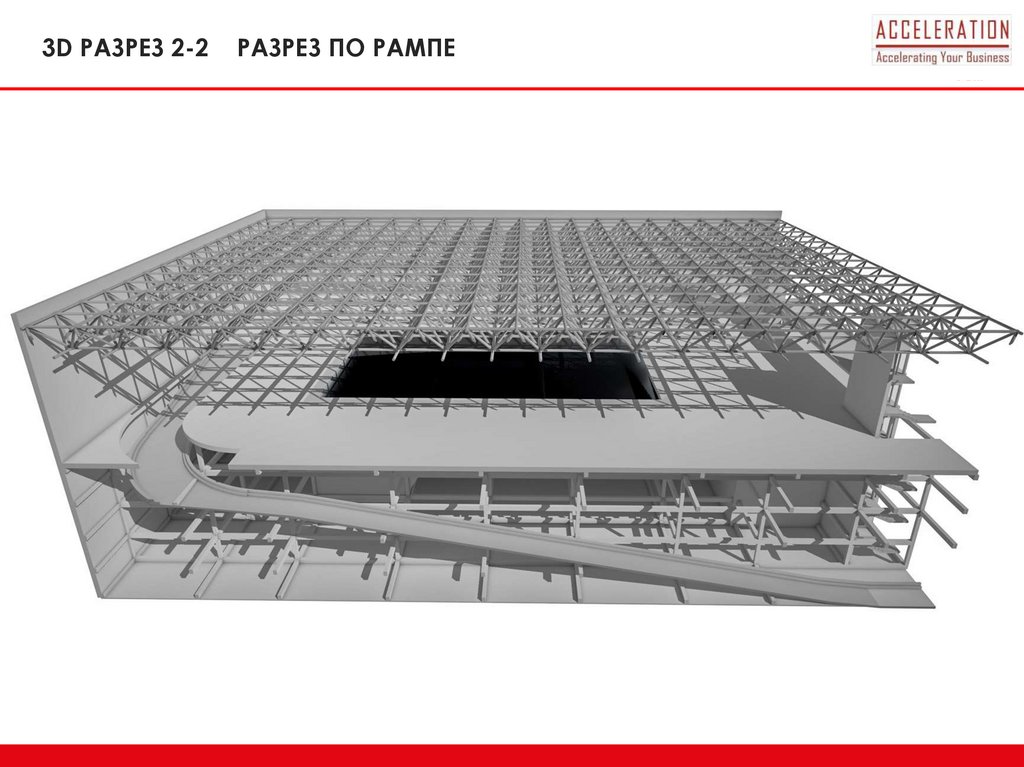

3D РАЗРЕЗ 2-2
РАЗРЕЗ ПО РАМПЕ

7.

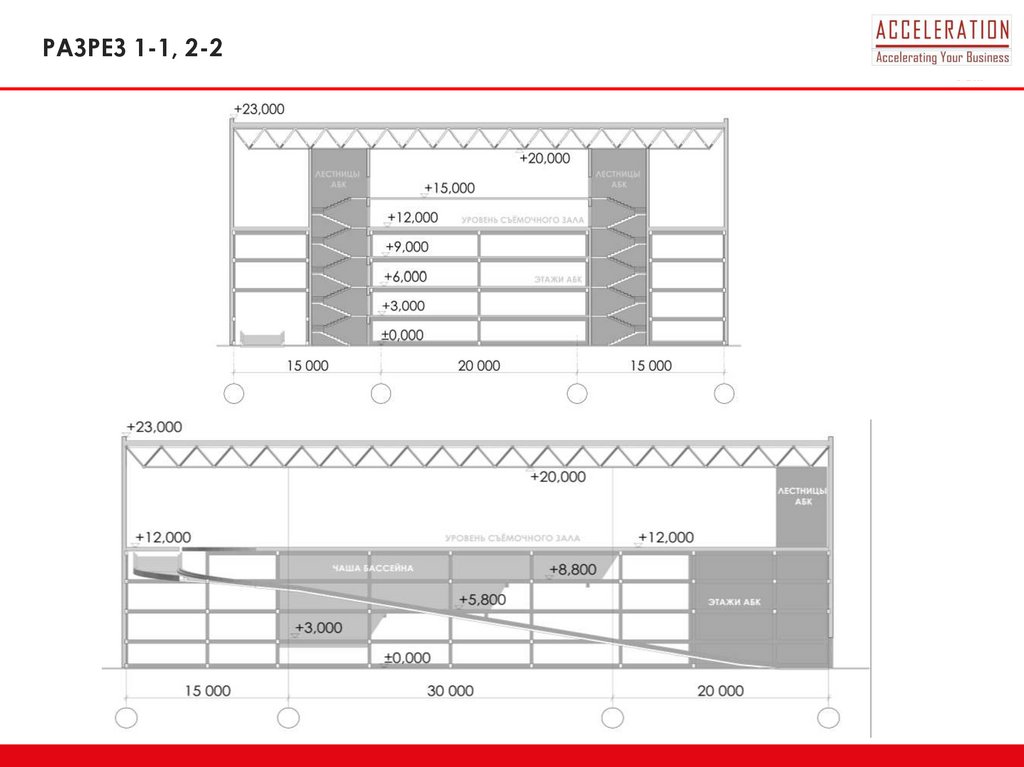

РАЗРЕЗ 1-1, 2-2

8.

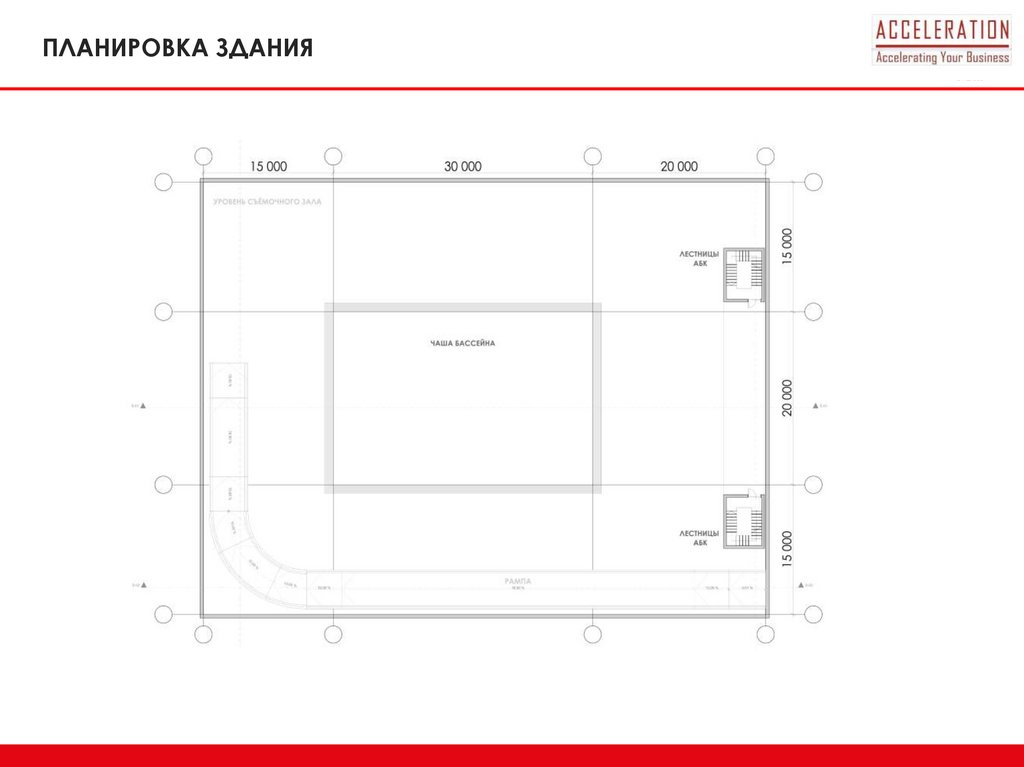

ПЛАНИРОВКА ЗДАНИЯ
