Создание системы логистического сопровождения производства металлической фурнитуры

1.

Тема дипломного проекта:
Создание системы
логистического
сопровождения производства
металлической фурнитуры
Разработан: Кисловой А.А

2.

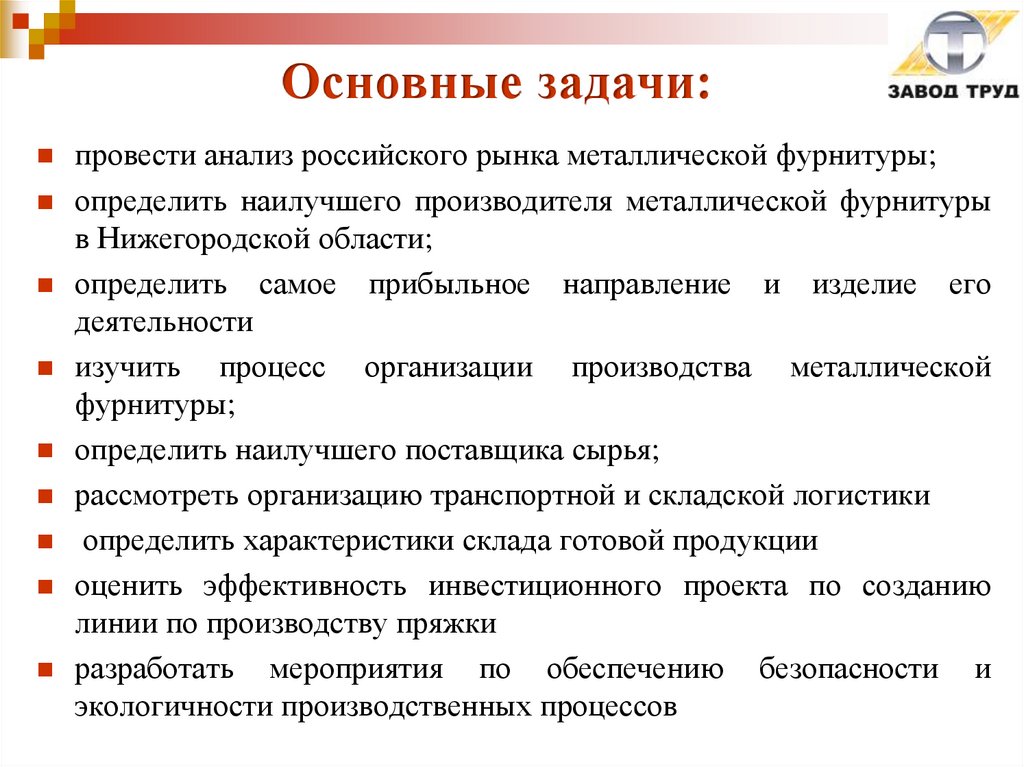

Основные задачи:
провести анализ российского рынка металлической фурнитуры;
определить наилучшего производителя металлической фурнитуры
в Нижегородской области;
определить самое прибыльное направление и изделие его
деятельности
изучить
процесс организации производства металлической
фурнитуры;
определить наилучшего поставщика сырья;
рассмотреть организацию транспортной и складской логистики
определить характеристики склада готовой продукции
оценить эффективность инвестиционного проекта по созданию
линии по производству пряжки
разработать
мероприятия по обеспечению безопасности и
экологичности производственных процессов

3.

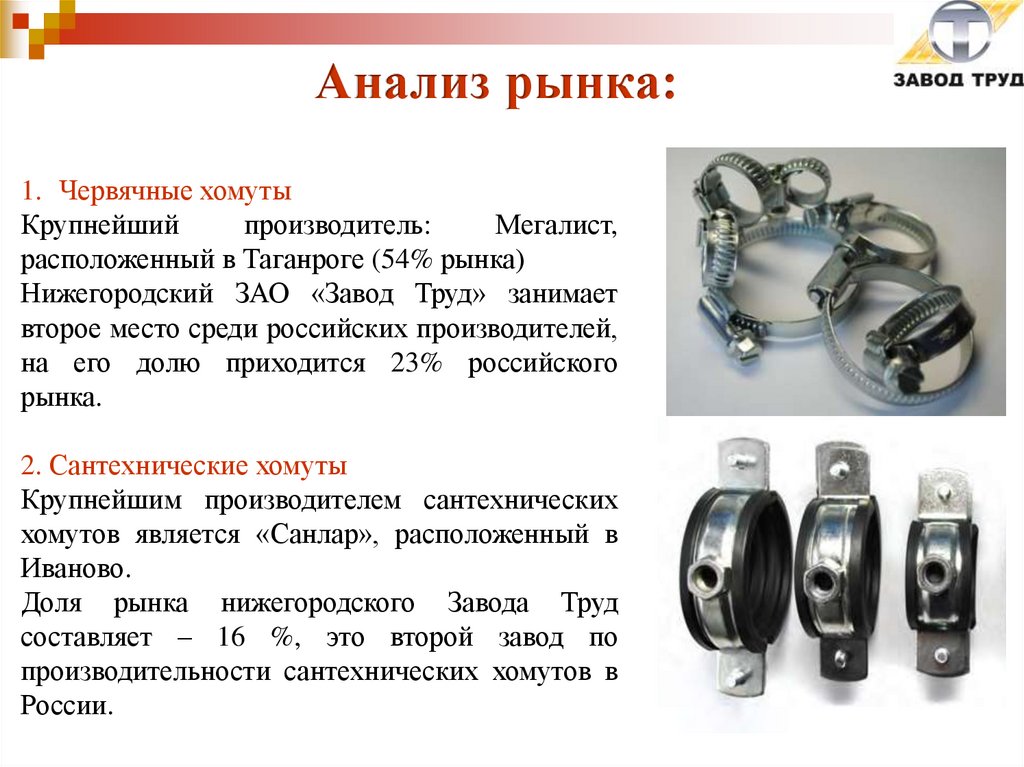

Анализ рынка:
1. Червячные хомуты
Крупнейший
производитель:
Мегалист,
расположенный в Таганроге (54% рынка)
Нижегородский ЗАО «Завод Труд» занимает
второе место среди российских производителей,
на его долю приходится 23% российского
рынка.
2. Сантехнические хомуты
Крупнейшим производителем сантехнических
хомутов является «Санлар», расположенный в
Иваново.
Доля рынка нижегородского Завода Труд
составляет – 16 %, это второй завод по
производительности сантехнических хомутов в
России.

4.

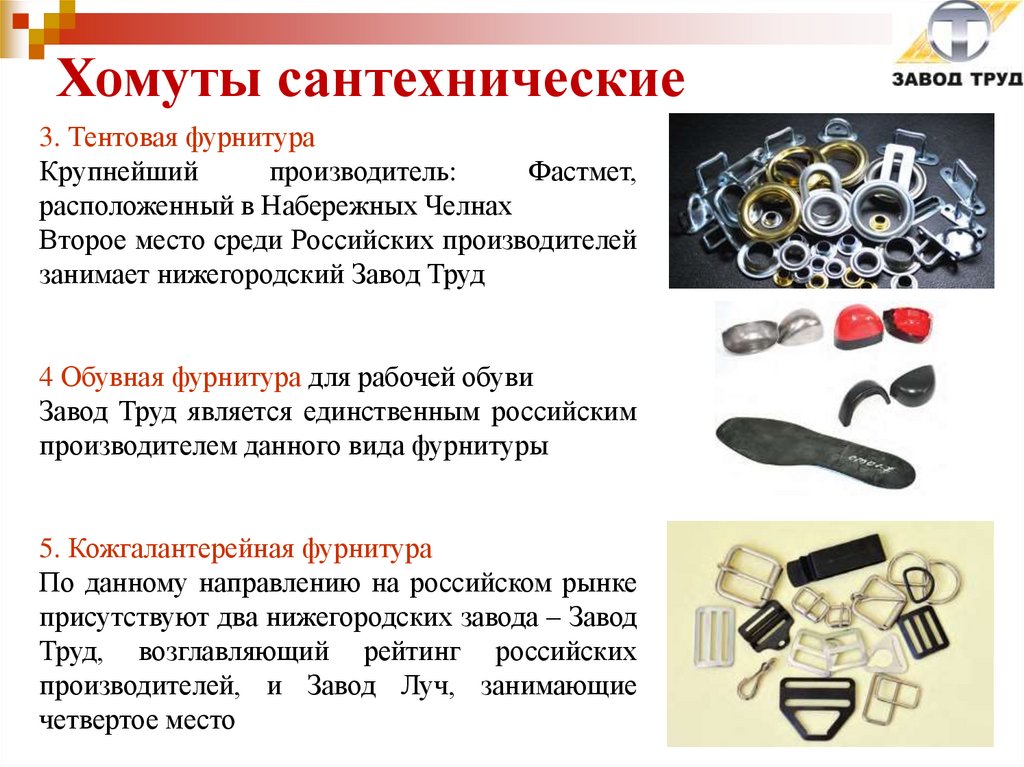

Хомуты сантехнические
3. Тентовая фурнитура
Крупнейший
производитель:
Фастмет,
расположенный в Набережных Челнах
Второе место среди Российских производителей
занимает нижегородский Завод Труд
4 Обувная фурнитура для рабочей обуви
Завод Труд является единственным российским
производителем данного вида фурнитуры
5. Кожгалантерейная фурнитура
По данному направлению на российском рынке
присутствуют два нижегородских завода – Завод
Труд, возглавляющий рейтинг российских
производителей, и Завод Луч, занимающие
четвертое место

5.

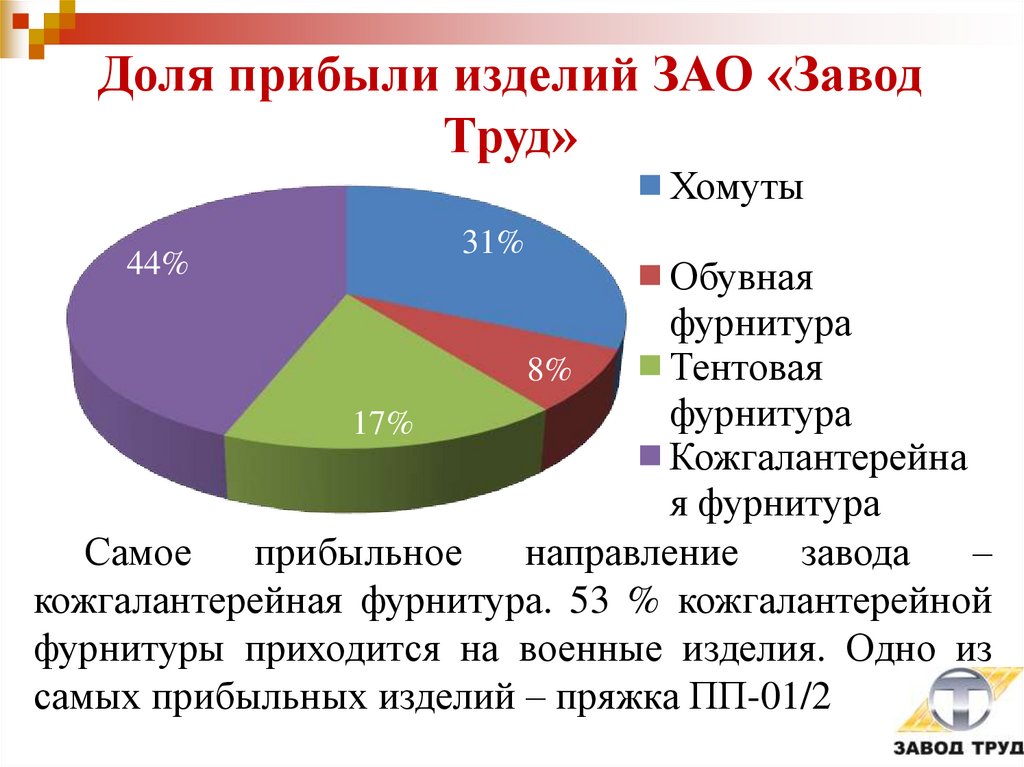

Доля прибыли изделий ЗАО «Завод
Труд»
Хомуты
44%
31%
Обувная
фурнитура
Тентовая
8%
фурнитура
17%
Кожгалантерейна
я фурнитура
Самое
прибыльное
направление
завода
–
кожгалантерейная фурнитура. 53 % кожгалантерейной
фурнитуры приходится на военные изделия. Одно из
самых прибыльных изделий – пряжка ПП-01/2

6.

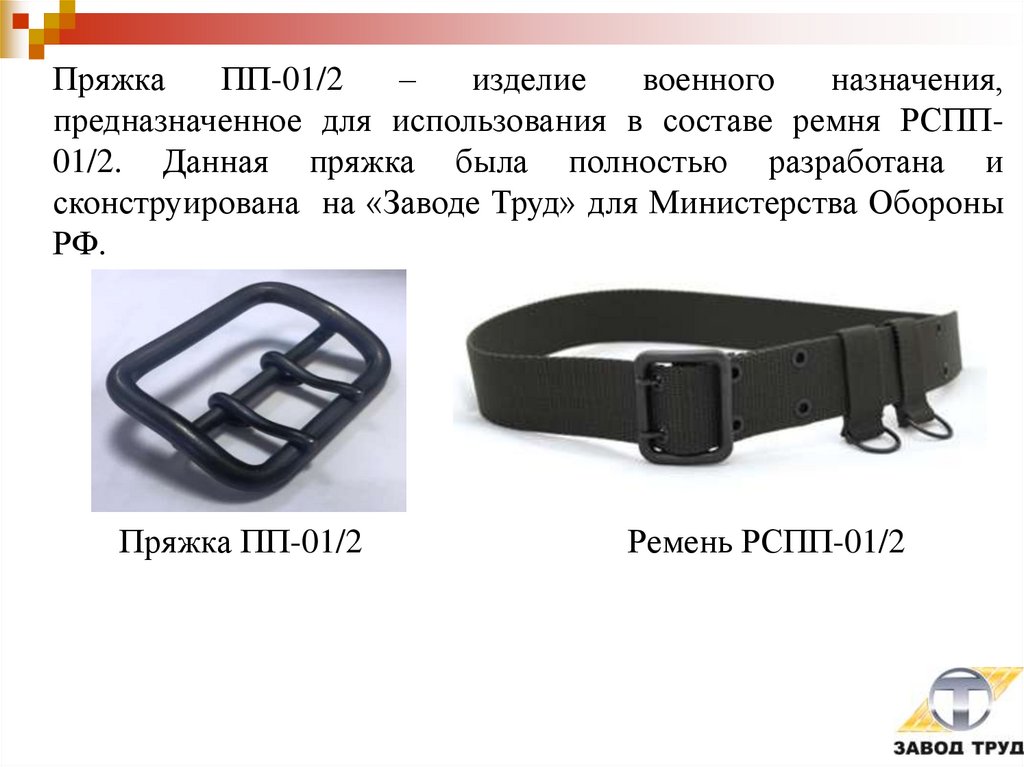

Пряжка
ПП-01/2
–
изделие
военного
назначения,
предназначенное для использования в составе ремня РСПП01/2. Данная пряжка была полностью разработана и
сконструирована на «Заводе Труд» для Министерства Обороны
РФ.
Пряжка ПП-01/2
Ремень РСПП-01/2

7.

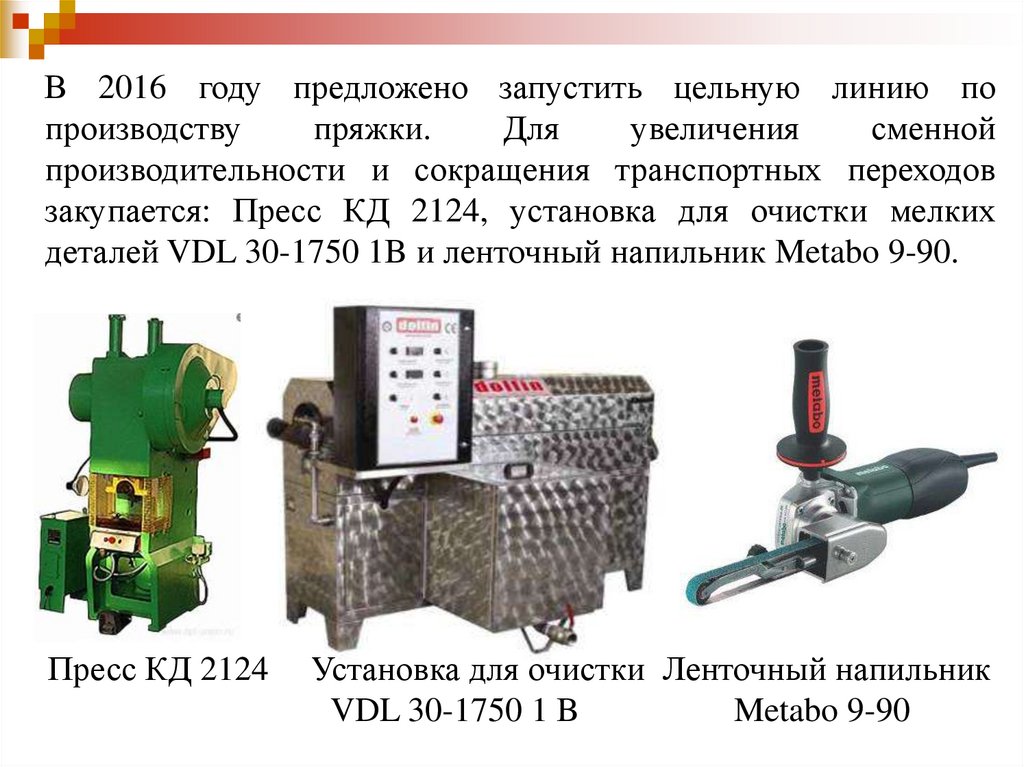

В 2016 году предложено запустить цельную линию по
производству
пряжки.
Для
увеличения
сменной
производительности и сокращения транспортных переходов
закупается: Пресс КД 2124, установка для очистки мелких
деталей VDL 30-1750 1B и ленточный напильник Metabo 9-90.
Пресс КД 2124
Установка для очистки Ленточный напильник
VDL 30-1750 1 B
Metabo 9-90

8.

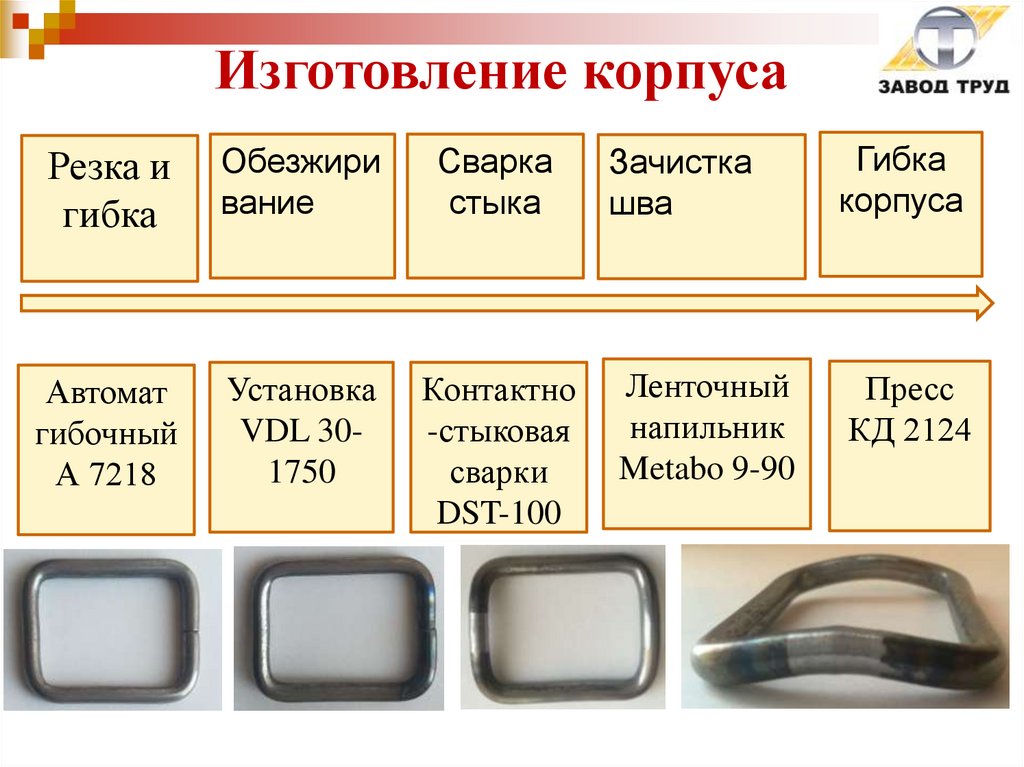

Изготовление корпуса
Резка и
гибка
Обезжири
вание
Сварка
стыка
Зачистка
шва
Гибка
корпуса
Автомат
гибочный
А 7218
Установка
VDL 301750
Контактно
-стыковая
сварки
DST-100
Ленточный
напильник
Metabo 9-90
Пресс
КД 2124

9.

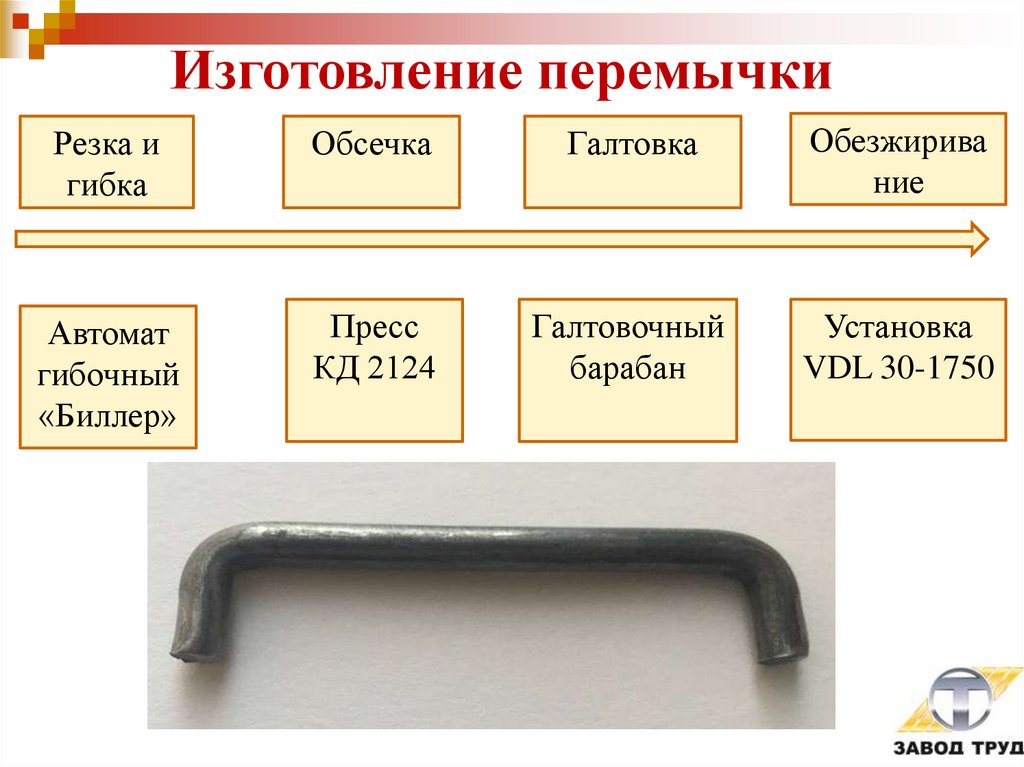

Изготовление перемычки
Резка и
гибка
Обсечка
Галтовка
Обезжирива
ние
Автомат
гибочный
«Биллер»
Пресс
КД 2124
Галтовочный
барабан
Установка
VDL 30-1750

10.

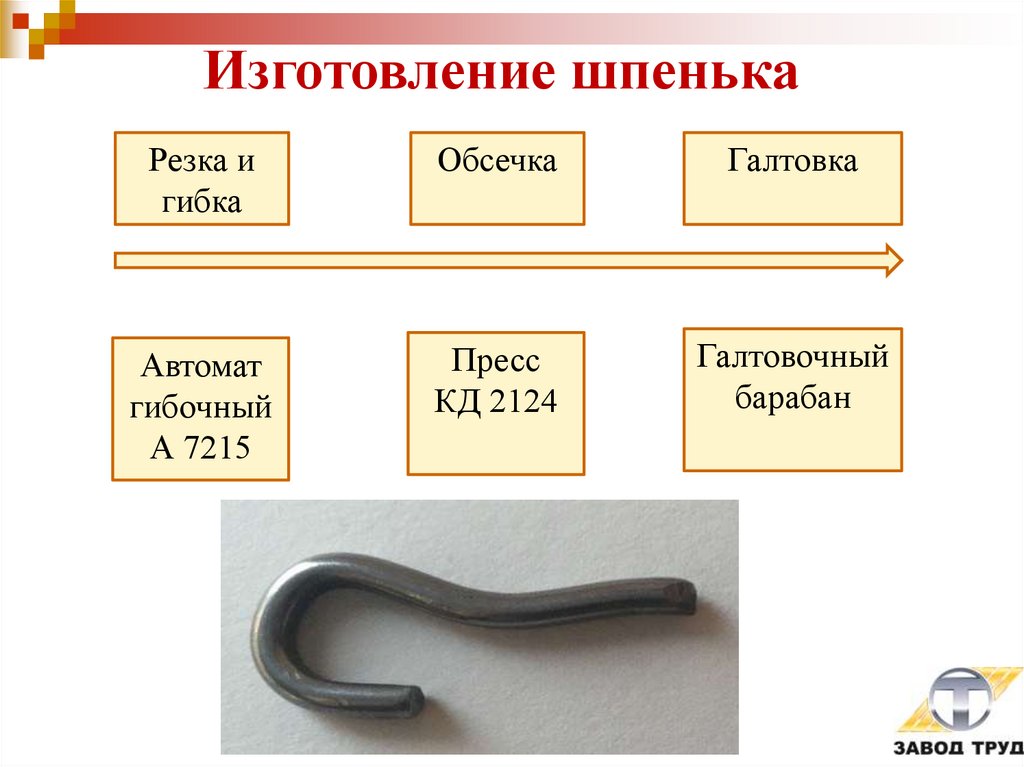

Изготовление шпенька
Резка и
гибка
Обсечка
Галтовка
Автомат
гибочный
А 7215
Пресс
КД 2124
Галтовочный
барабан

11.

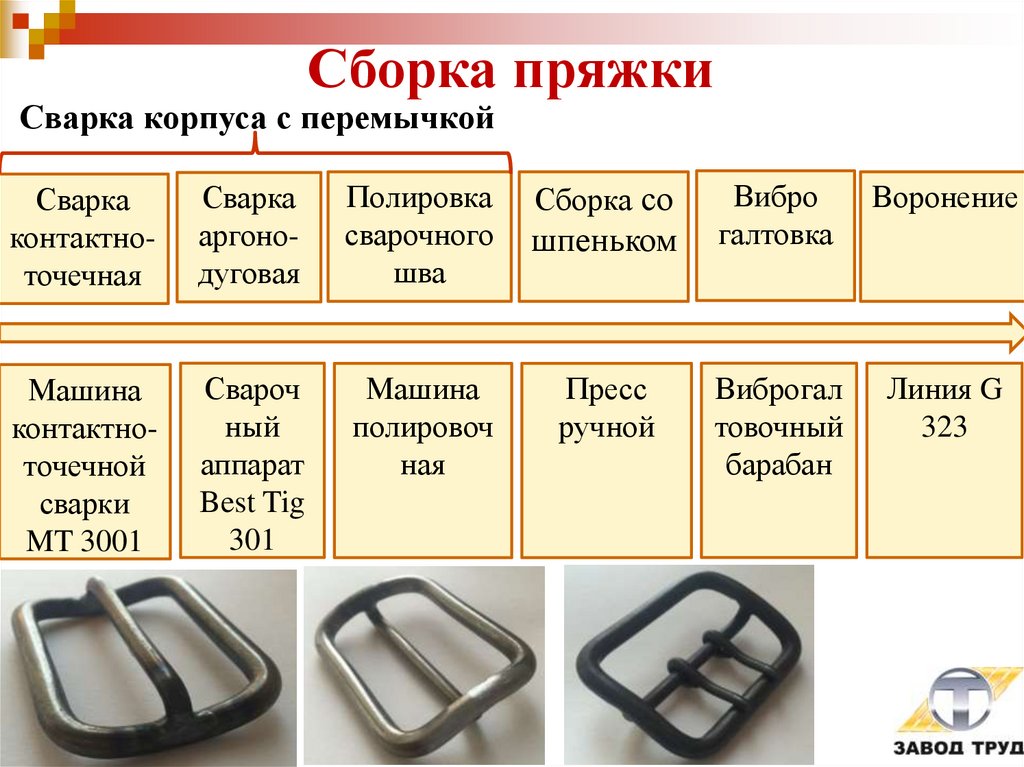

Сборка пряжки
Сварка корпуса с перемычкой
Сварка
контактноточечная
Сварка
аргонодуговая
Полировка
сварочного
шва
Машина
контактноточечной
сварки
MT 3001
Свароч
ный
аппарат
Best Tig
301
Машина
полировоч
ная
Сборка со
шпеньком
Пресс
ручной
Вибро
галтовка
Воронение
Виброгал
товочный
барабан
Линия G
323

12.

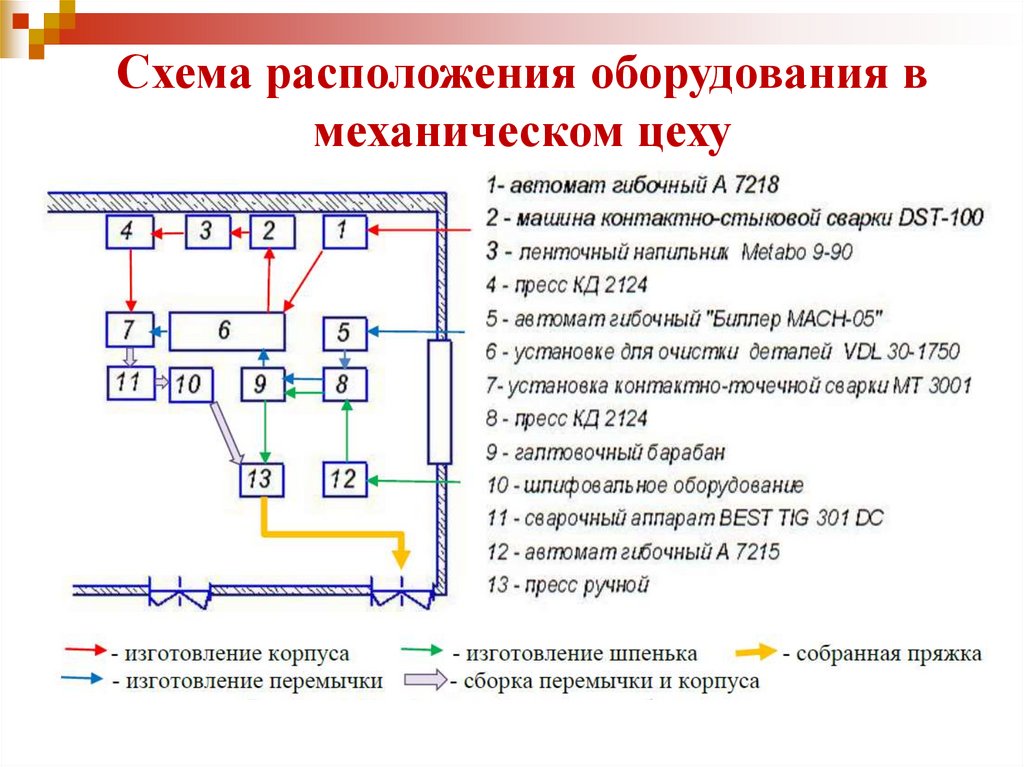

Схема расположения оборудования в
механическом цеху

13.

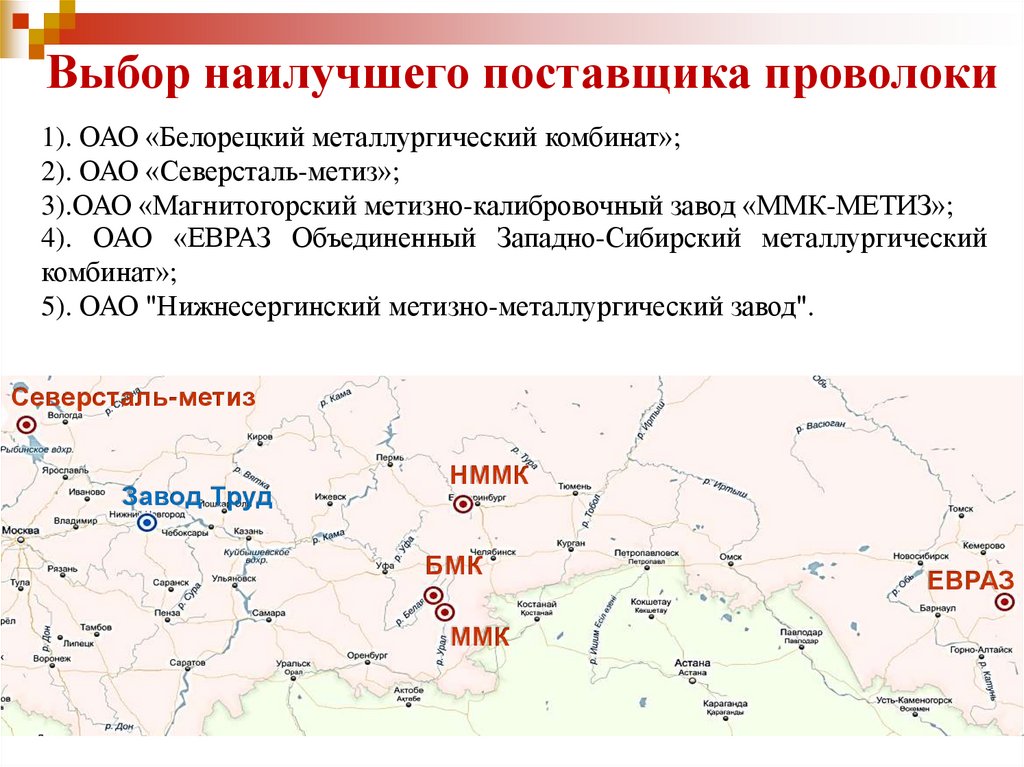

Выбор наилучшего поставщика проволоки
1). ОАО «Белорецкий металлургический комбинат»;
2). ОАО «Северсталь-метиз»;
3).ОАО «Магнитогорский метизно-калибровочный завод «ММК-МЕТИЗ»;
4). ОАО «ЕВРАЗ Объединенный Западно-Сибирский металлургический
комбинат»;
5). ОАО "Нижнесергинский метизно-металлургический завод".
Северсталь-метиз
Завод Труд
НММК
БМК
ММК
ЕВРАЗ

14.

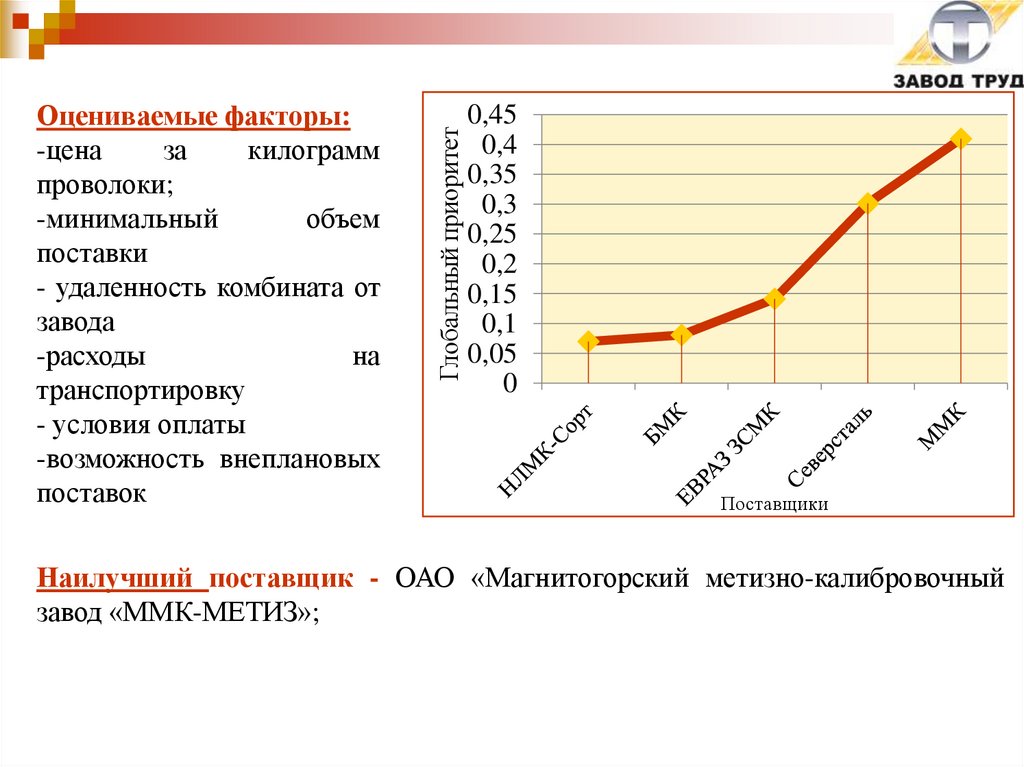

Глобальный приоритет
Оцениваемые факторы:
-цена
за
килограмм
проволоки;
-минимальный
объем
поставки
- удаленность комбината от
завода
-расходы
на
транспортировку
- условия оплаты
-возможность внеплановых
поставок
0,45
0,4
0,35
0,3
0,25
0,2
0,15
0,1
0,05
0
Поставщики
Наилучший поставщик - ОАО «Магнитогорский метизно-калибровочный
завод «ММК-МЕТИЗ»;

15.

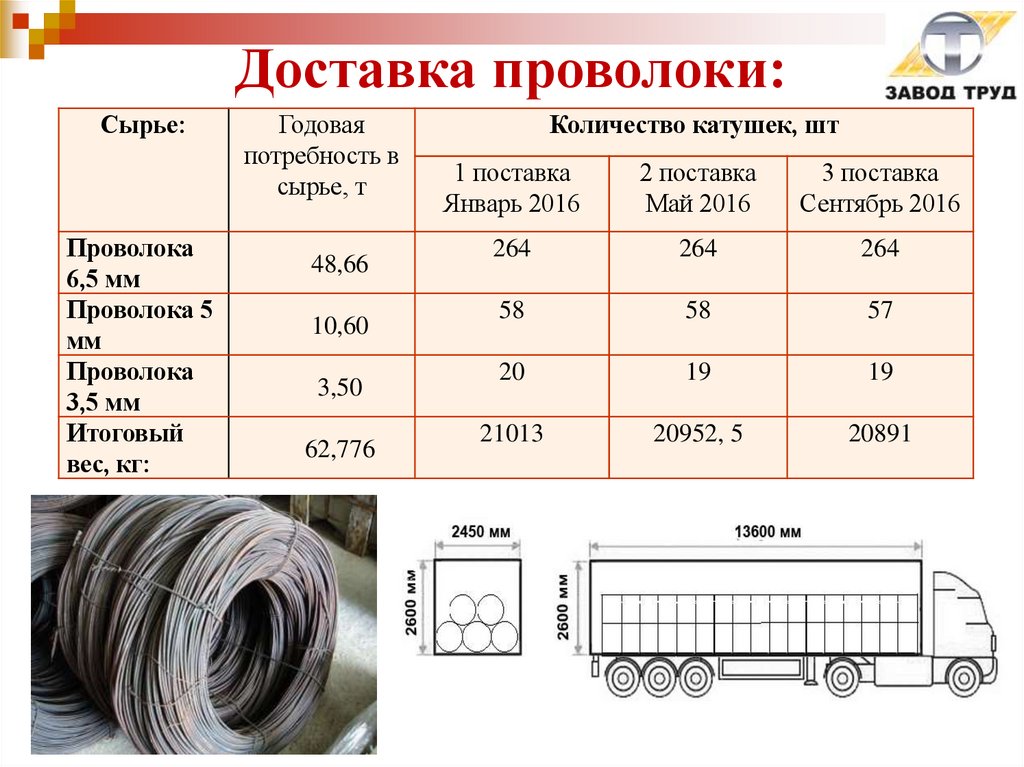

Доставка проволоки:
Сырье:
Проволока
6,5 мм
Проволока 5
мм
Проволока
3,5 мм
Итоговый
вес, кг:
Годовая
потребность в
сырье, т
48,66
10,60
3,50
62,776
Количество катушек, шт
1 поставка
Январь 2016
2 поставка
Май 2016
3 поставка
Сентябрь 2016
264
264
264
58
58
57
20
19
19
21013
20952, 5
20891

16.

Доставка химических веществ:
Натрий едкий
Обезжириватель КХ
Нитрит натрия
Кислота серная
Кислота соляная
Композиция КБТ-100
Схема расположение ЗАО «Завод Труд» (А) и ООО
«Гальванические технологии» (В)

17.

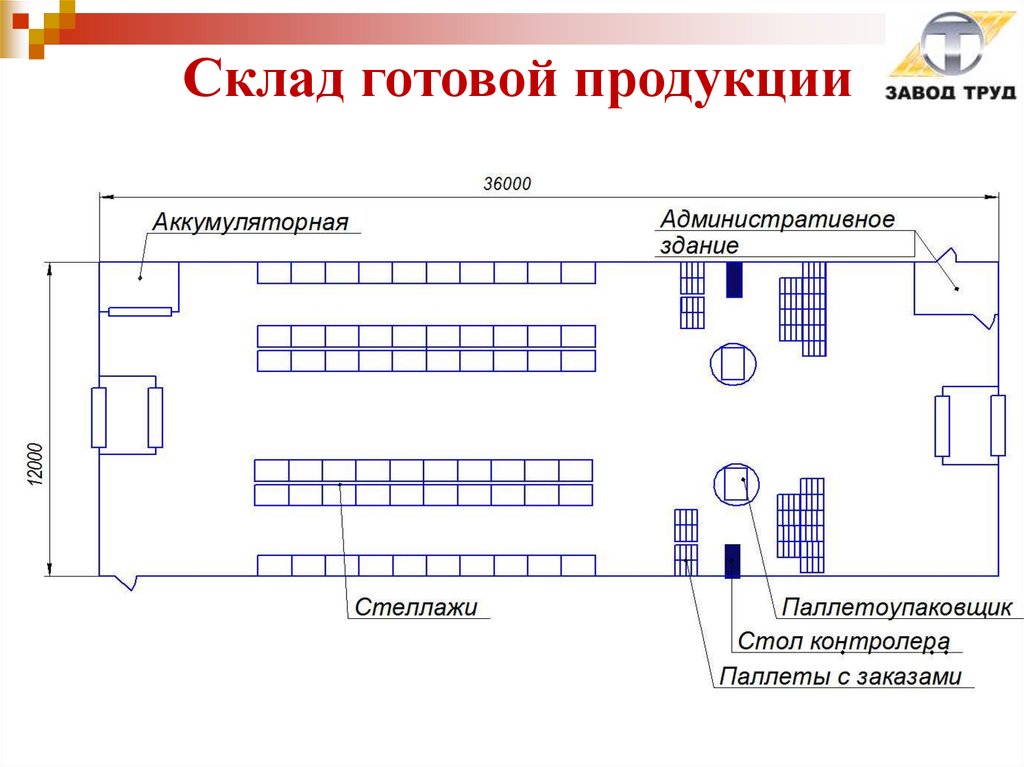

Склад готовой продукции

18.

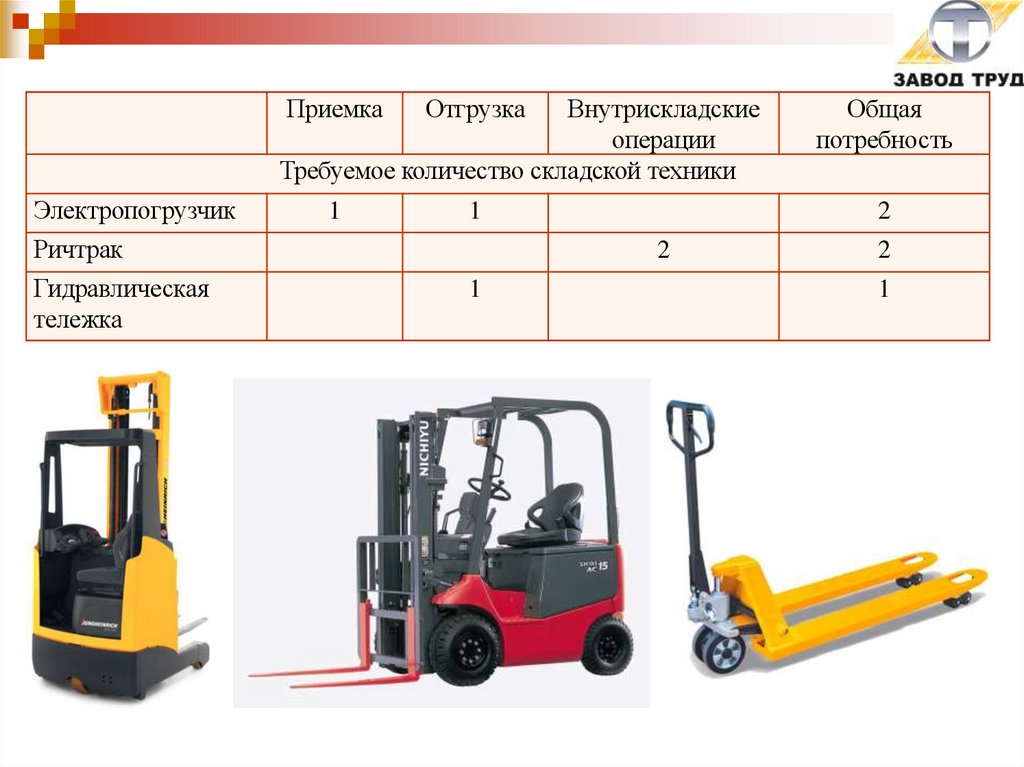

Внутрискладские
операции
Требуемое количество складской техники
Электропогрузчик
Приемка
Отгрузка
Общая
потребность
1
1
2
Ричтрак
Гидравлическая
тележка
2
1
2
1

19.

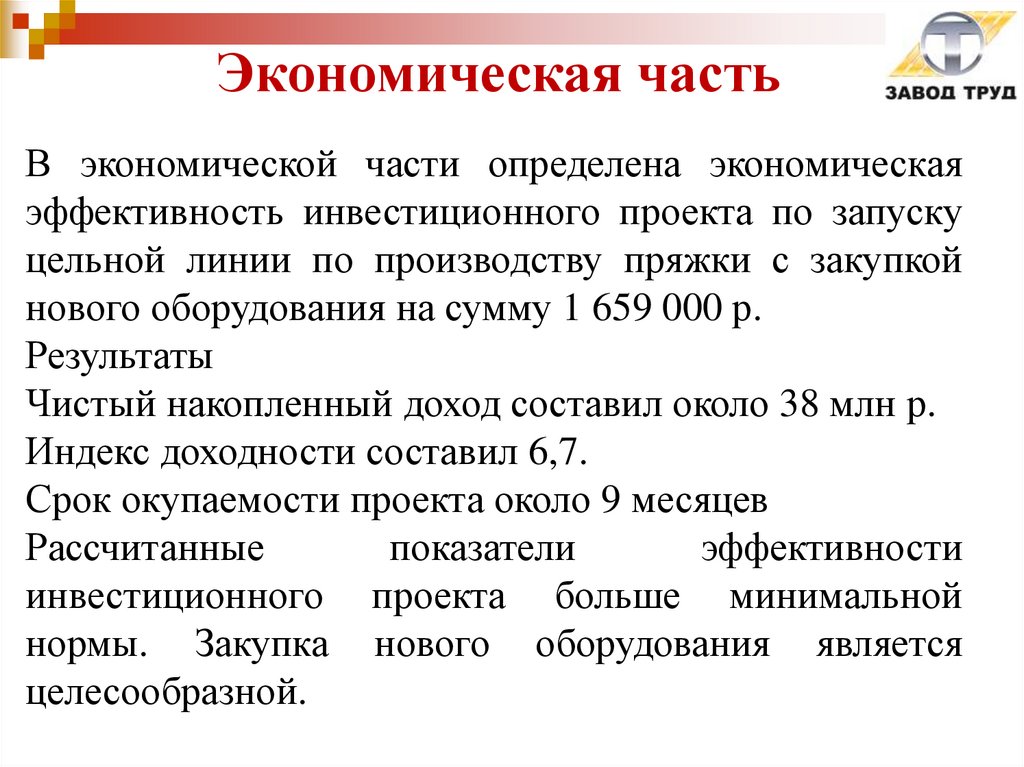

Экономическая часть
В экономической части определена экономическая
эффективность инвестиционного проекта по запуску
цельной линии по производству пряжки с закупкой
нового оборудования на сумму 1 659 000 р.
Результаты
Чистый накопленный доход составил около 38 млн р.
Индекс доходности составил 6,7.
Срок окупаемости проекта около 9 месяцев
Рассчитанные
показатели
эффективности
инвестиционного проекта больше минимальной
нормы. Закупка нового оборудования является
целесообразной.

20.

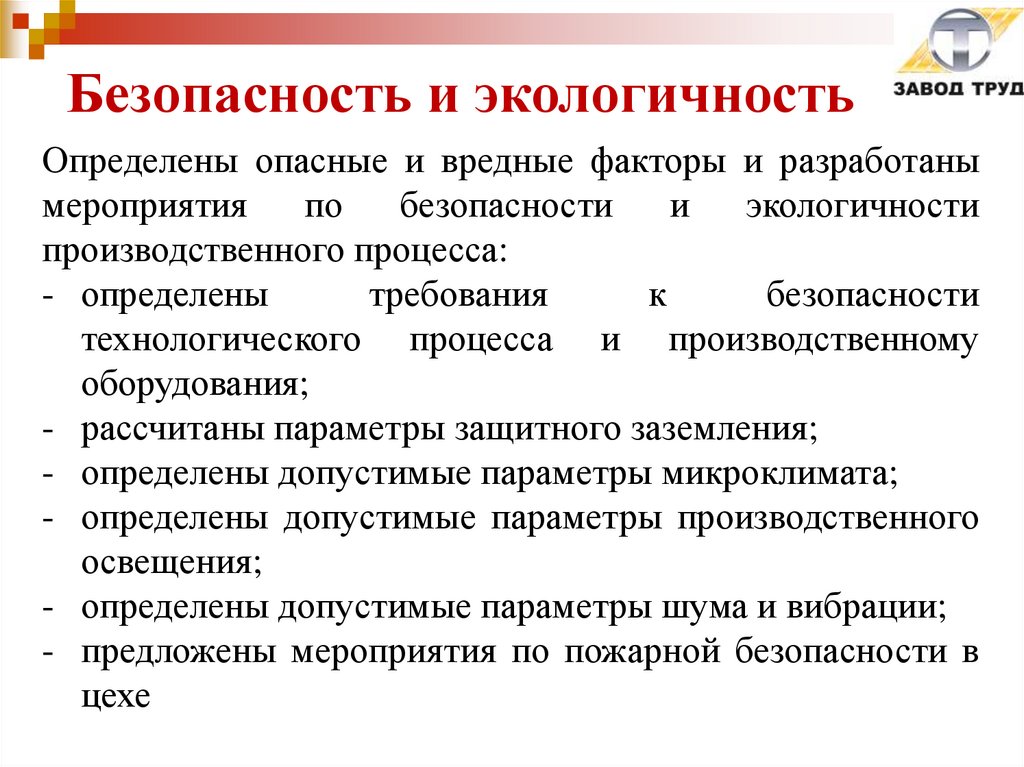

Безопасность и экологичность
Определены опасные и вредные факторы и разработаны
мероприятия
по
безопасности
и
экологичности
производственного процесса:
- определены
требования
к
безопасности
технологического процесса и производственному
оборудования;
- рассчитаны параметры защитного заземления;
- определены допустимые параметры микроклимата;
- определены допустимые параметры производственного
освещения;
- определены допустимые параметры шума и вибрации;
- предложены мероприятия по пожарной безопасности в
цехе

21.

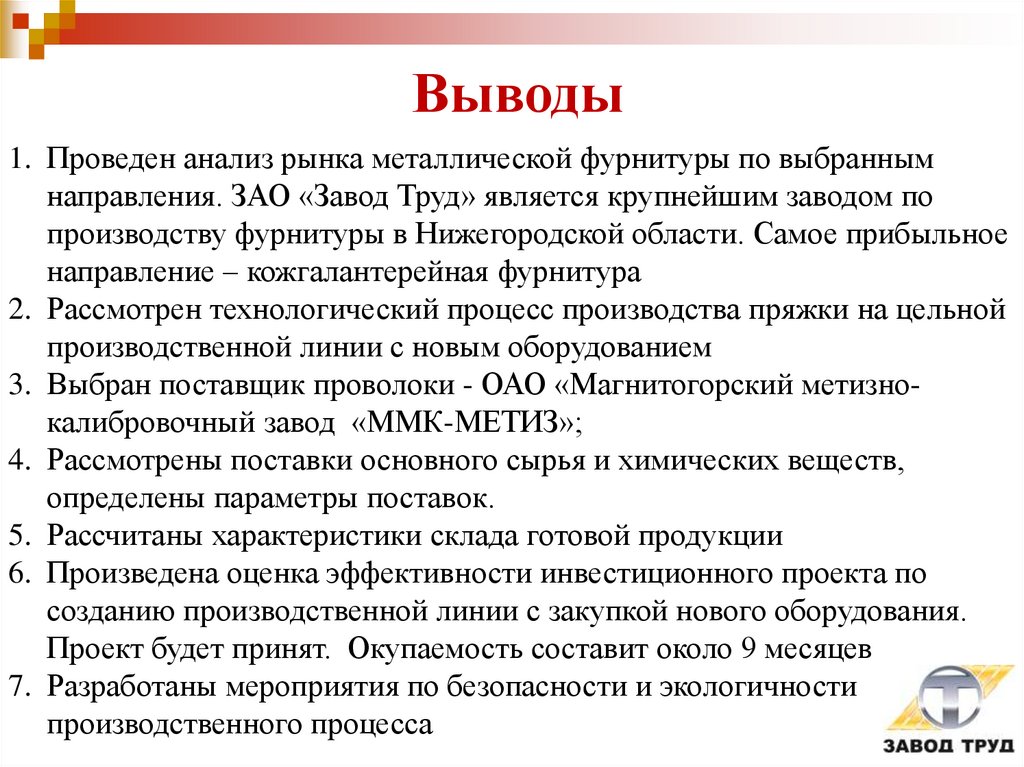

Выводы
1. Проведен анализ рынка металлической фурнитуры по выбранным
направления. ЗАО «Завод Труд» является крупнейшим заводом по
производству фурнитуры в Нижегородской области. Самое прибыльное
направление – кожгалантерейная фурнитура
2. Рассмотрен технологический процесс производства пряжки на цельной
производственной линии с новым оборудованием
3. Выбран поставщик проволоки - ОАО «Магнитогорский метизнокалибровочный завод «ММК-МЕТИЗ»;
4. Рассмотрены поставки основного сырья и химических веществ,
определены параметры поставок.
5. Рассчитаны характеристики склада готовой продукции
6. Произведена оценка эффективности инвестиционного проекта по
созданию производственной линии с закупкой нового оборудования.
Проект будет принят. Окупаемость составит около 9 месяцев
7. Разработаны мероприятия по безопасности и экологичности
производственного процесса
