Проектирование информационной системы для «БК Конфиденс Код»

1. Отчет по практике

Специальность 09.02.07 «Информационные системы и программирование»
Выполнил: Студент группы 3-09ПС-3 Заозеров С. И.
Руководитель практики: Малый А. В.
Отчет по практике
Тема: Проектирование
информационной системы для
«БК Конфиденс Код»

2.

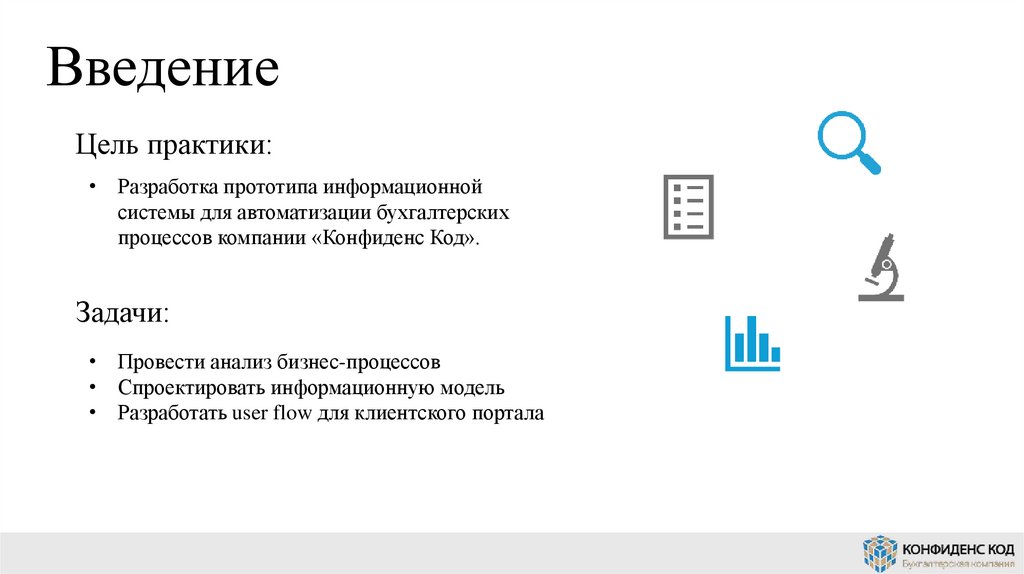

Введение
Цель практики:
• Разработка прототипа информационной
системы для автоматизации бухгалтерских
процессов компании «Конфиденс Код».
Задачи:
• Провести анализ бизнес-процессов
• Спроектировать информационную модель
• Разработать user flow для клиентского портала

3.

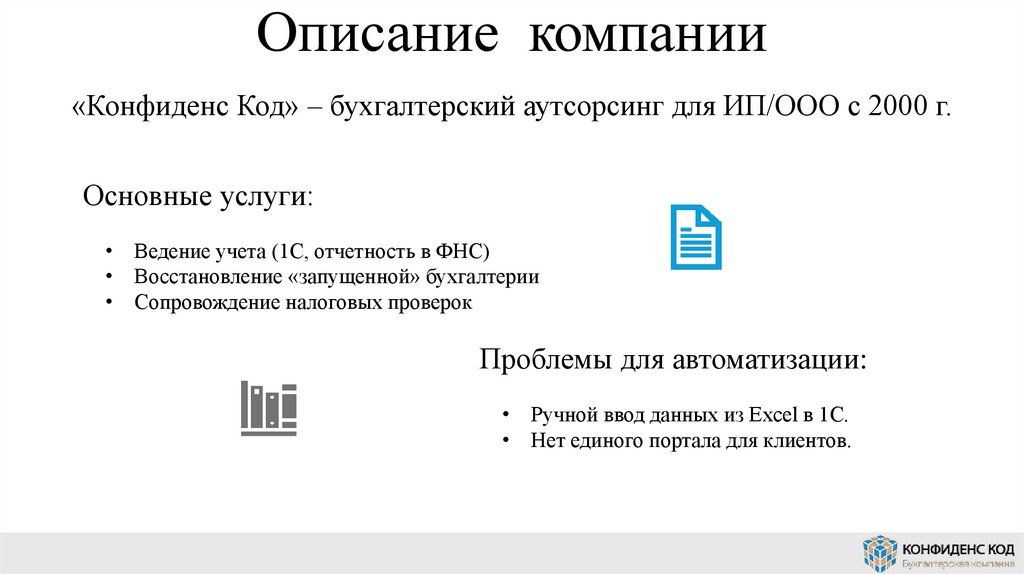

Описание компании
«Конфиденс Код» – бухгалтерский аутсорсинг для ИП/ООО с 2000 г.
Основные услуги:
• Ведение учета (1С, отчетность в ФНС)
• Восстановление «запущенной» бухгалтерии
• Сопровождение налоговых проверок
Проблемы для автоматизации:
• Ручной ввод данных из Excel в 1С.
• Нет единого портала для клиентов.

4.

Описание компании

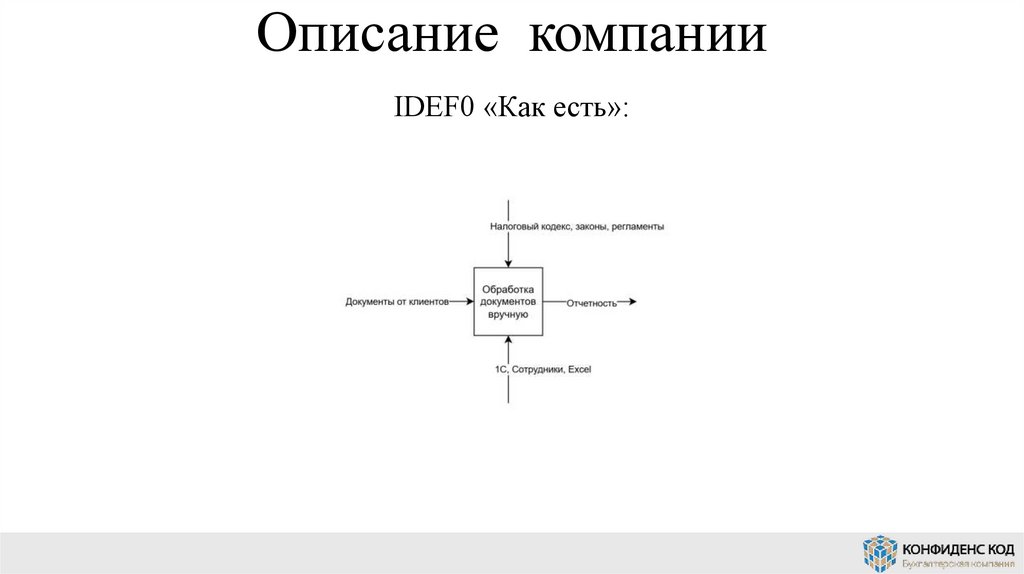

IDEF0 «Как есть»:

5.

Описание компании

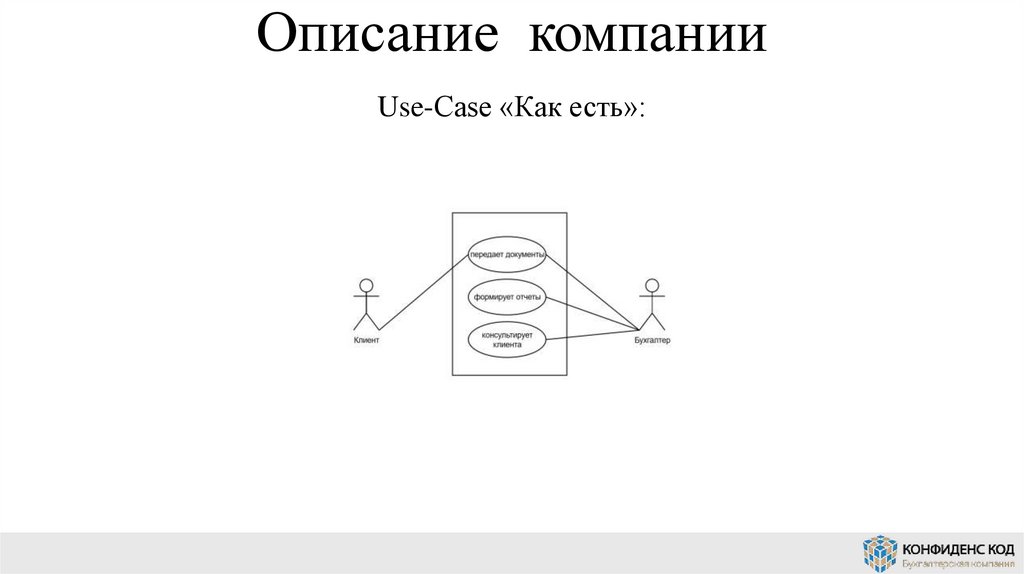

Use-Case «Как есть»:

6.

Описание компании

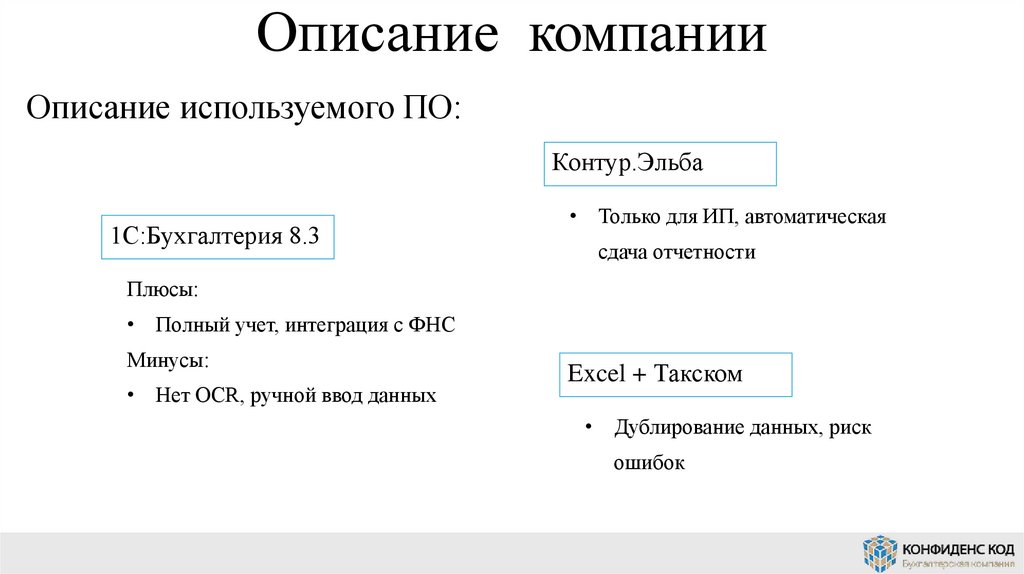

Описание используемого ПО:
Контур.Эльба
1С:Бухгалтерия 8.3
• Только для ИП, автоматическая
сдача отчетности
Плюсы:​
• Полный учет, интеграция с ФНС
Минусы:
• Нет OCR, ручной ввод данных
Excel + Такском
• Дублирование данных, риск
ошибок

7.

Описание компании

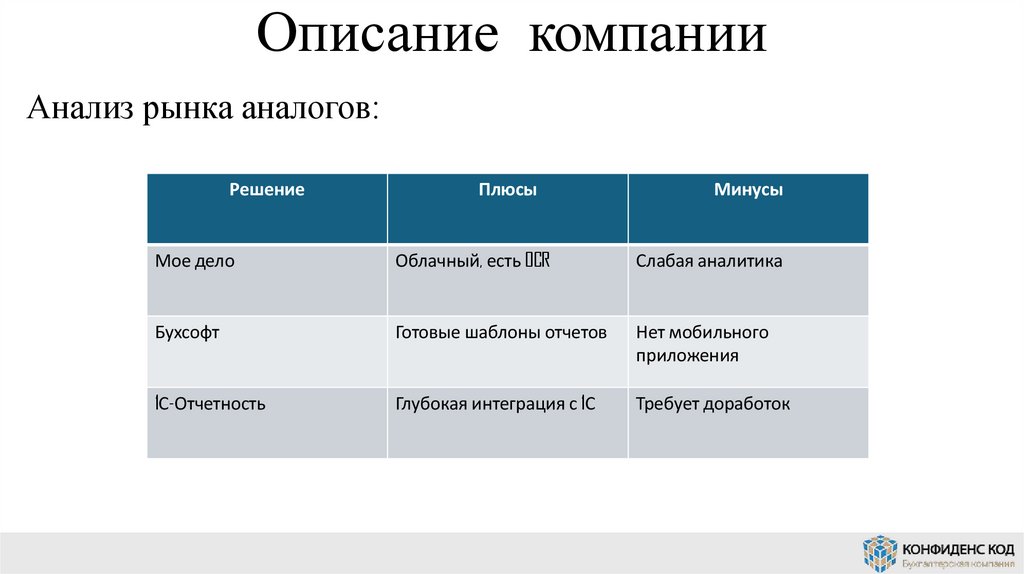

Анализ рынка аналогов:
Решение
Плюсы
Минусы
Мое дело
Облачный, есть OCR
Слабая аналитика
Бухсофт
Готовые шаблоны отчетов
Нет мобильного
приложения
1С-Отчетность
Глубокая интеграция с 1С
Требует доработок

8.

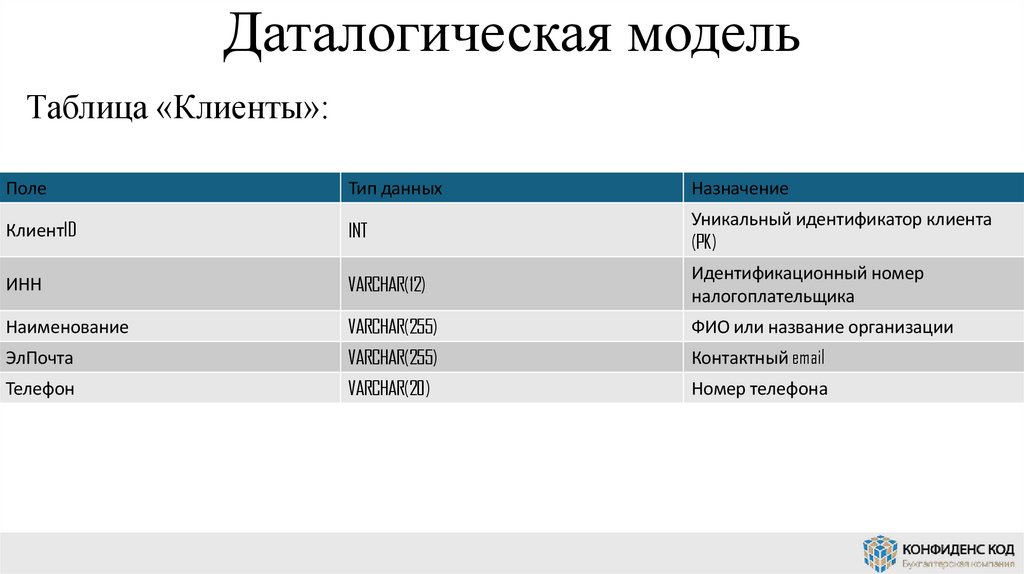

Даталогическая модель
Таблица «Клиенты»:
Поле
Тип данных
Назначение
КлиентID
INT
Уникальный идентификатор клиента
(PK)
ИНН
VARCHAR(12)
Идентификационный номер
налогоплательщика
Наименование
VARCHAR(255)
ФИО или название организации
ЭлПочта
VARCHAR(255)
Контактный email
Телефон
VARCHAR(20)
Номер телефона

9.

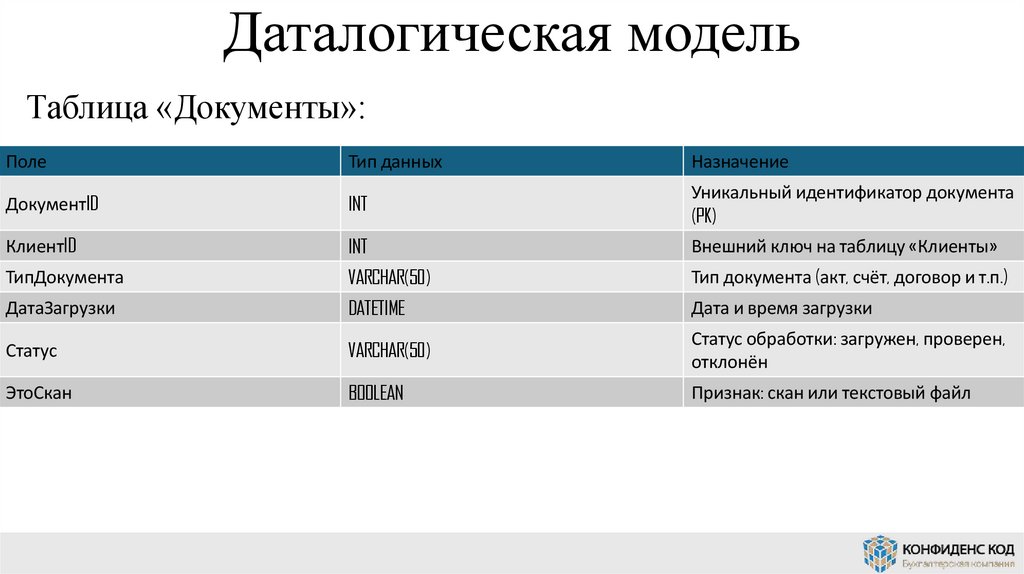

Даталогическая модель
Таблица «Документы»:
Поле
Тип данных
Назначение
ДокументID
INT
Уникальный идентификатор документа
(PK)
КлиентID
INT
Внешний ключ на таблицу «Клиенты»
ТипДокумента
VARCHAR(50)
Тип документа (акт, счёт, договор и т.п.)
ДатаЗагрузки
DATETIME
Дата и время загрузки
Статус
VARCHAR(50)
Статус обработки: загружен, проверен,
отклонён
ЭтоСкан
BOOLEAN
Признак: скан или текстовый файл

10.

Даталогическая модель

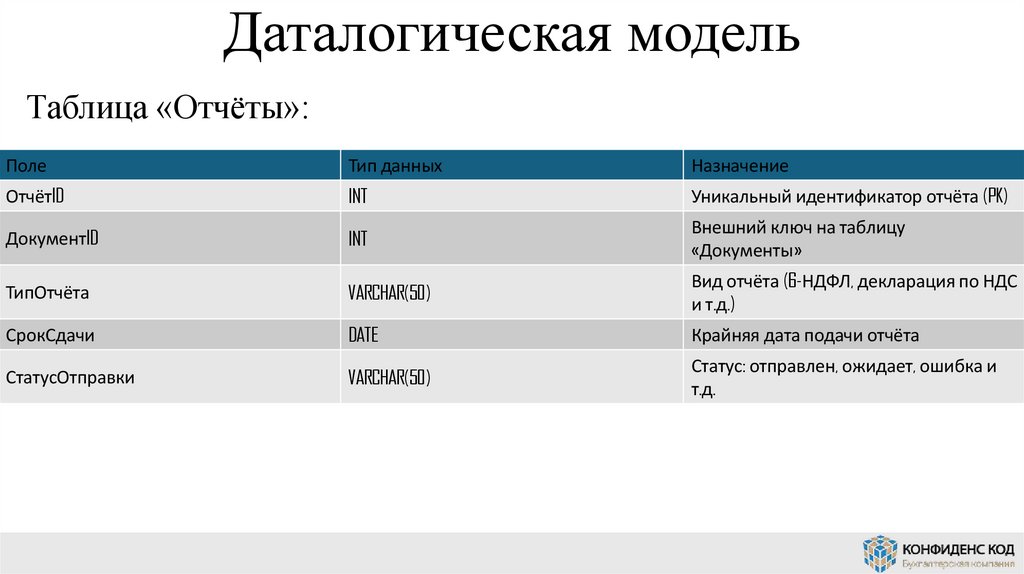

Таблица «Отчёты»:
Поле
Тип данных
Назначение
ОтчётID
INT
Уникальный идентификатор отчёта (PK)
ДокументID
INT
Внешний ключ на таблицу
«Документы»
ТипОтчёта
VARCHAR(50)
Вид отчёта (6-НДФЛ, декларация по НДС
и т.д.)
СрокСдачи
DATE
Крайняя дата подачи отчёта
СтатусОтправки
VARCHAR(50)
Статус: отправлен, ожидает, ошибка и
т.д.

11.

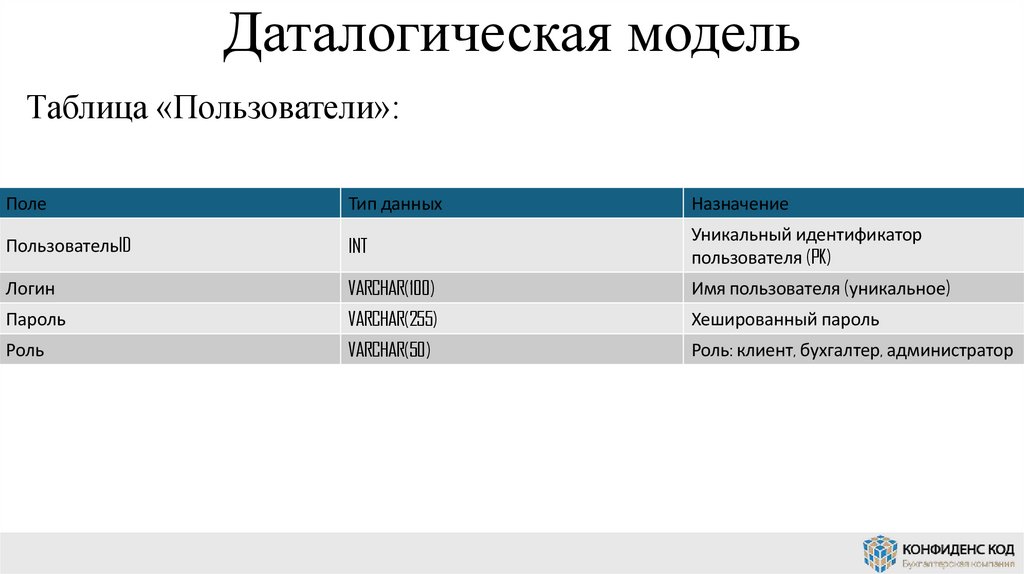

Даталогическая модель
Таблица «Пользователи»:
Поле
Тип данных
Назначение
ПользовательID
INT
Уникальный идентификатор
пользователя (PK)
Логин
VARCHAR(100)
Имя пользователя (уникальное)
Пароль
VARCHAR(255)
Хешированный пароль
Роль
VARCHAR(50)
Роль: клиент, бухгалтер, администратор

12.

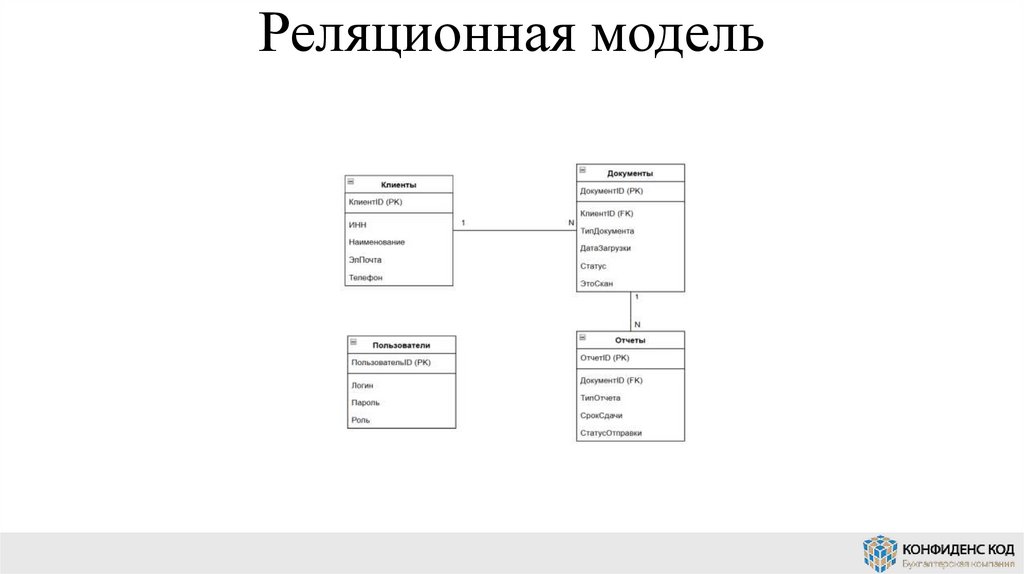

Реляционная модель

13.

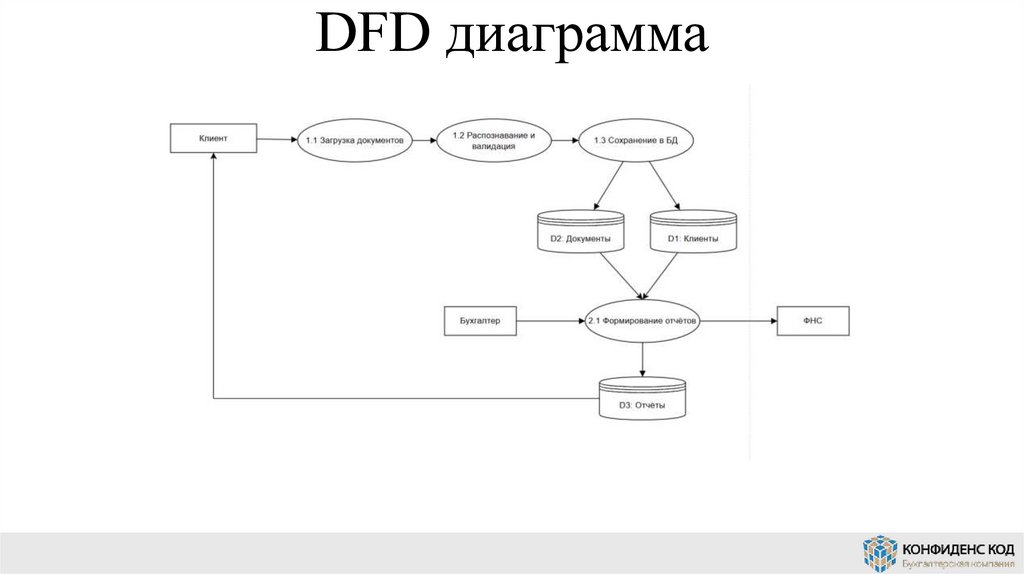

DFD диаграмма

14.

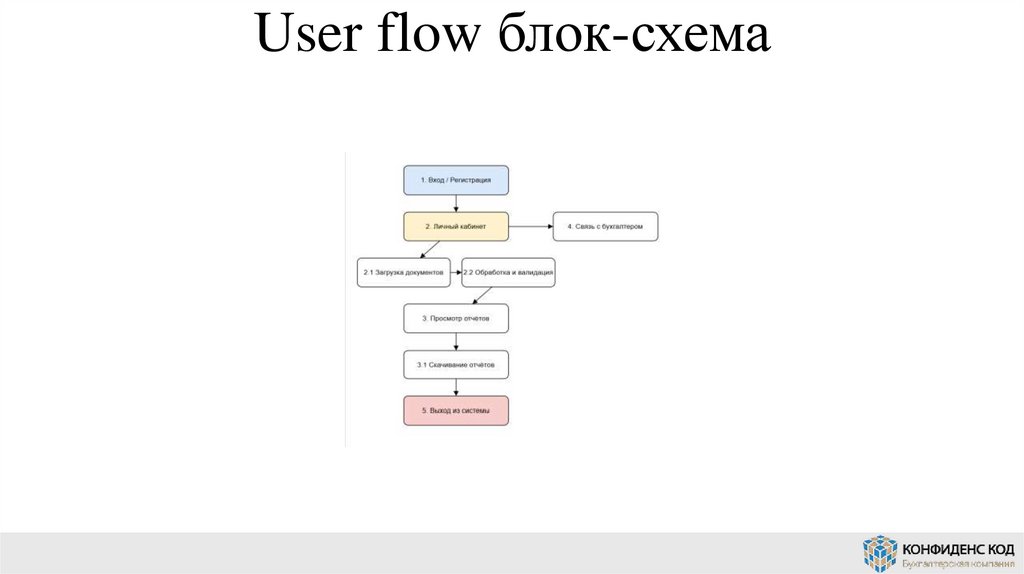

User flow блок-схема

15.

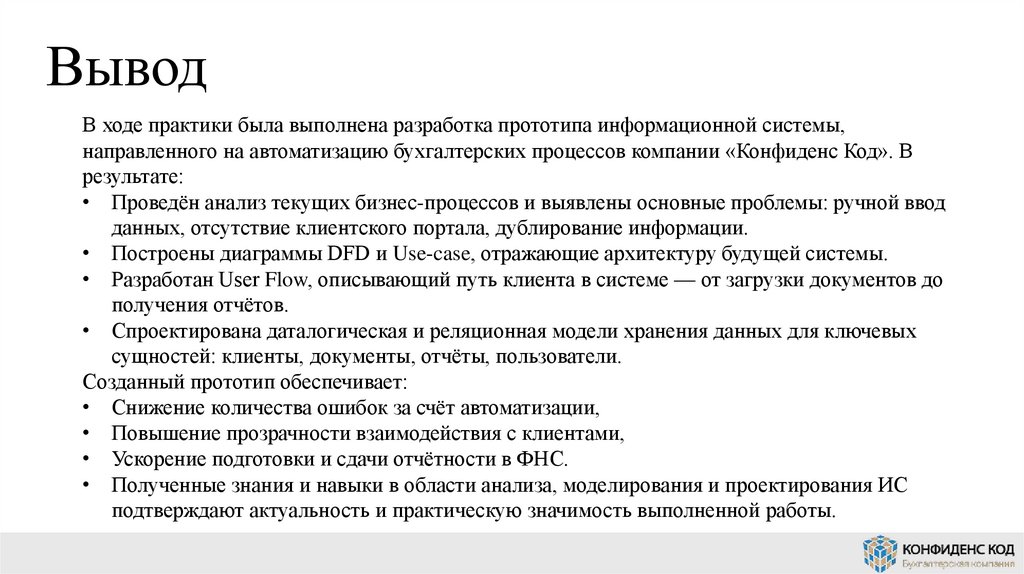

Вывод
В ходе практики была выполнена разработка прототипа информационной системы,
направленного на автоматизацию бухгалтерских процессов компании «Конфиденс Код». В
результате:
• Проведён анализ текущих бизнес-процессов и выявлены основные проблемы: ручной ввод
данных, отсутствие клиентского портала, дублирование информации.
• Построены диаграммы DFD и Use-case, отражающие архитектуру будущей системы.
• Разработан User Flow, описывающий путь клиента в системе — от загрузки документов до
получения отчётов.
• Спроектирована даталогическая и реляционная модели хранения данных для ключевых
сущностей: клиенты, документы, отчёты, пользователи.
Созданный прототип обеспечивает:
• Снижение количества ошибок за счёт автоматизации,
• Повышение прозрачности взаимодействия с клиентами,
• Ускорение подготовки и сдачи отчётности в ФНС.
• Полученные знания и навыки в области анализа, моделирования и проектирования ИС
подтверждают актуальность и практическую значимость выполненной работы.

16.

Спасибо за внимание
