Технико-экономическое обоснование схемы электроснабжения группы потребителей Лисичанского промышленного района

1.

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное бюджетное образовательное учреждение высшего образования
"ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"
Кафедра ЭСИС
БАКАЛАВРСКАЯ РАБОТА
Технико-экономическое обоснование схемы электроснабжения группы
потребителей Лисичанского промышленного района
Исполнитель: студент гр. ЭСиС-21 Редько А.Э.
Руководитель: к.т.н. доц. зав. каф. ЭСИС Полковниченко Д.В.
Донецк 2025

2.

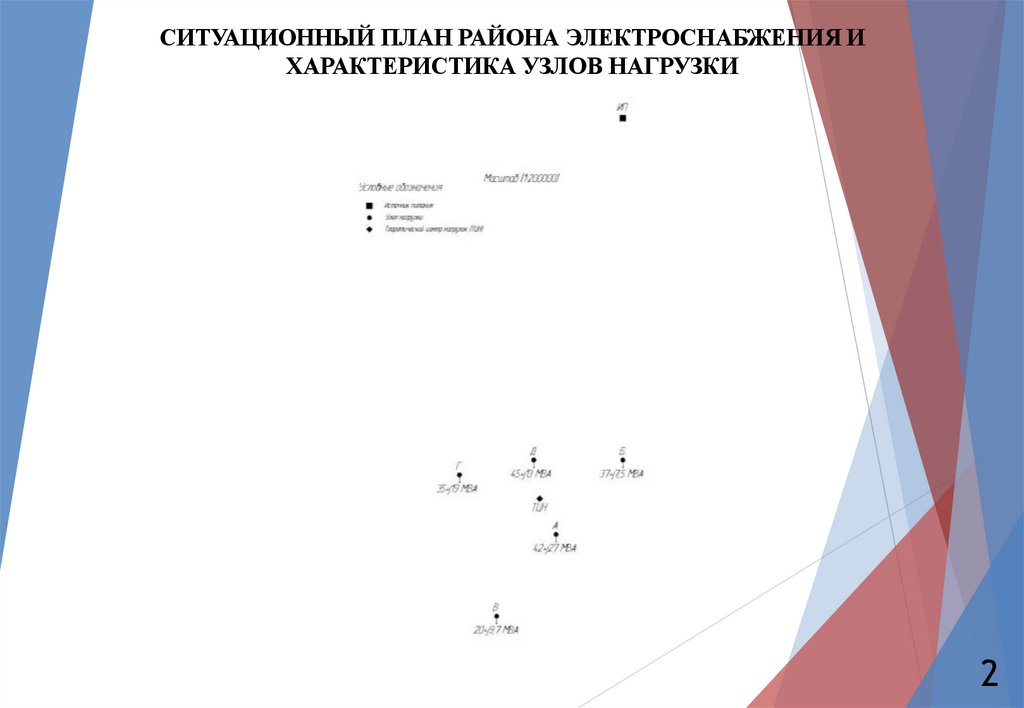

СИТУАЦИОННЫЙ ПЛАН РАЙОНА ЭЛЕКТРОСНАБЖЕНИЯ И
ХАРАКТЕРИСТИКА УЗЛОВ НАГРУЗКИ
2

3.

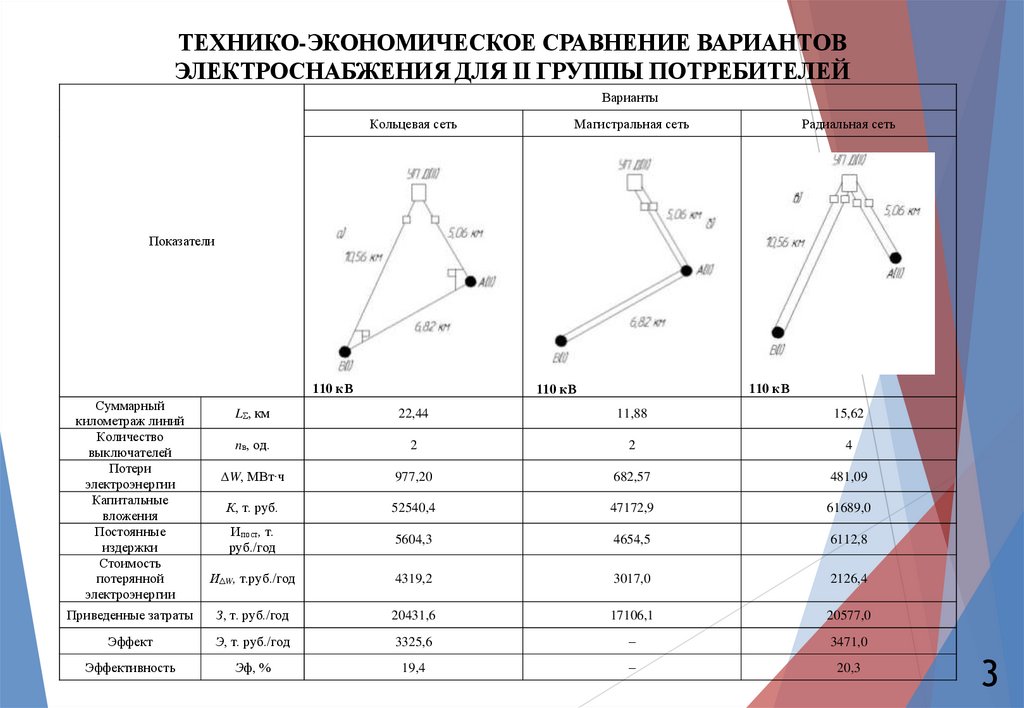

ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ
ЭЛЕКТРОСНАБЖЕНИЯ ДЛЯ ІІ ГРУППЫ ПОТРЕБИТЕЛЕЙ
Варианты
Кольцевая сеть
Магистральная сеть
Радиальная сеть
Показатели
110 кВ
Суммарный
километраж линий
Количество
выключателей
Потери
электроэнергии
Капитальные
вложения
Постоянные
издержки
Стоимость
потерянной
электроэнергии
110 кВ
110 кВ
LΣ, км
22,44
11,88
15,62
nв, од.
2
2
4
ΔW, МВт∙ч
977,20
682,57
481,09
К, т. руб.
52540,4
47172,9
61689,0
Ипост, т.
руб./год
5604,3
4654,5
6112,8
ИΔW, т.руб./год
4319,2
3017,0
2126,4
Приведенные затраты
З, т. руб./год
20431,6
17106,1
20577,0
Эффект
Э, т. руб./год
3325,6
‒
3471,0
Эффективность
Эф, %
19,4
‒
20,3
3

4.

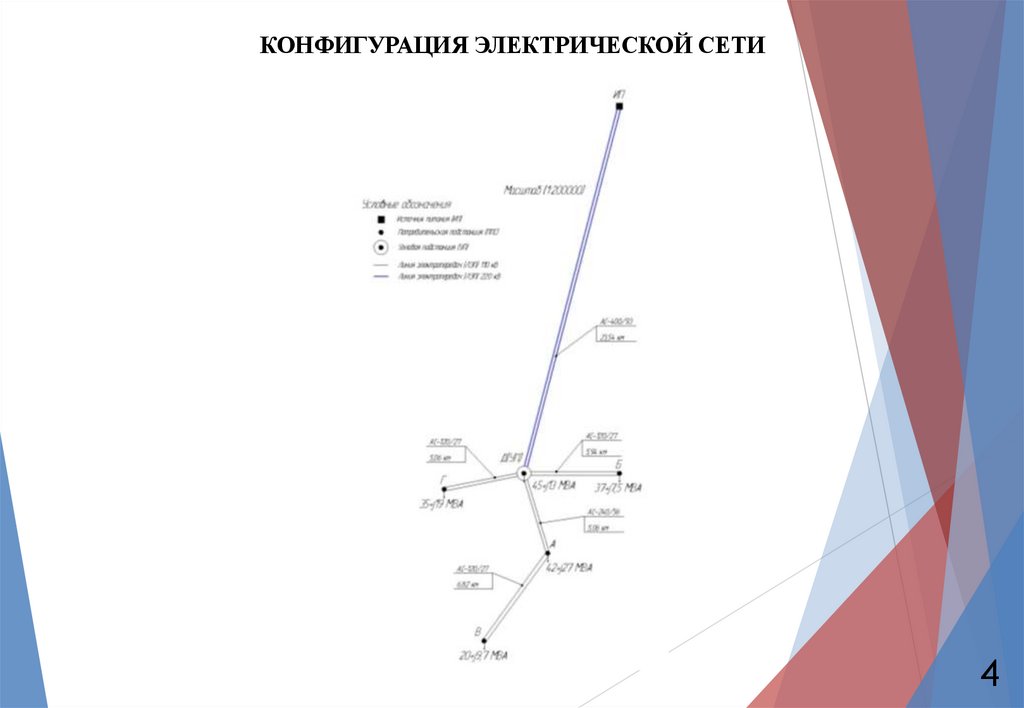

КОНФИГУРАЦИЯ ЭЛЕКТРИЧЕСКОЙ СЕТИ
4

5.

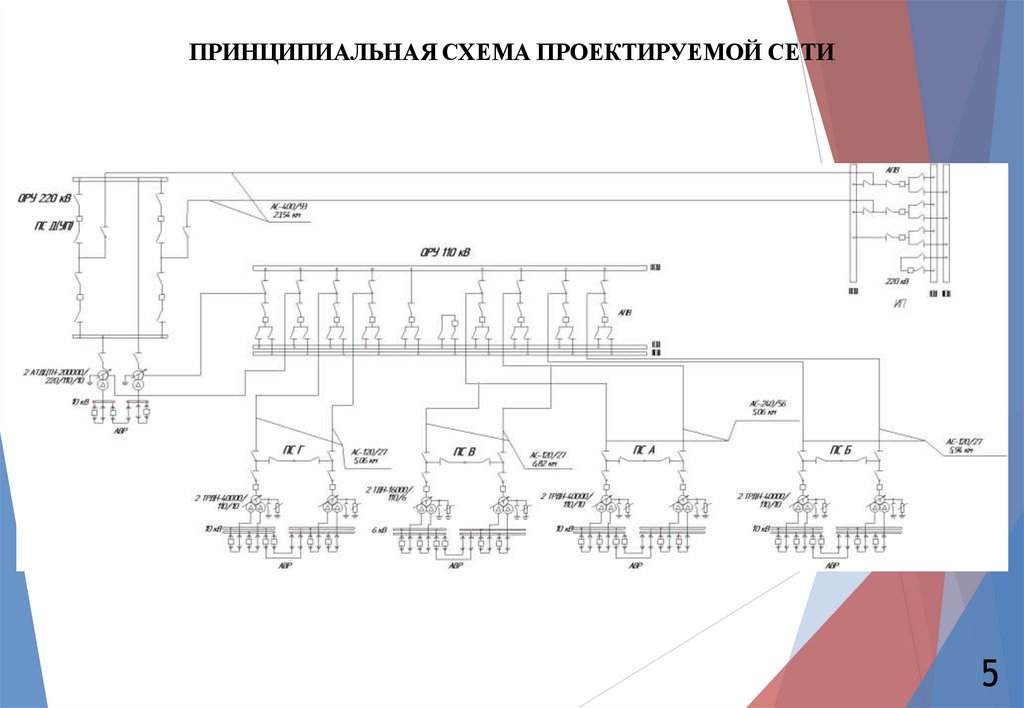

ПРИНЦИПИАЛЬНАЯ СХЕМА ПРОЕКТИРУЕМОЙ СЕТИ
5

6.

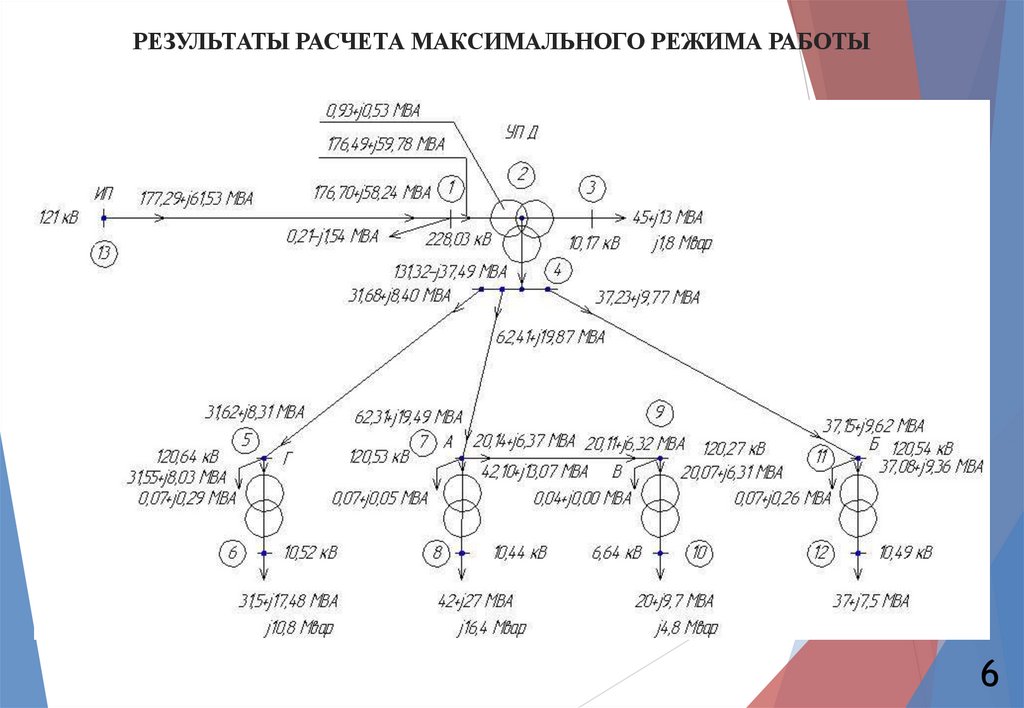

РЕЗУЛЬТАТЫ РАСЧЕТА МАКСИМАЛЬНОГО РЕЖИМА РАБОТЫ
6

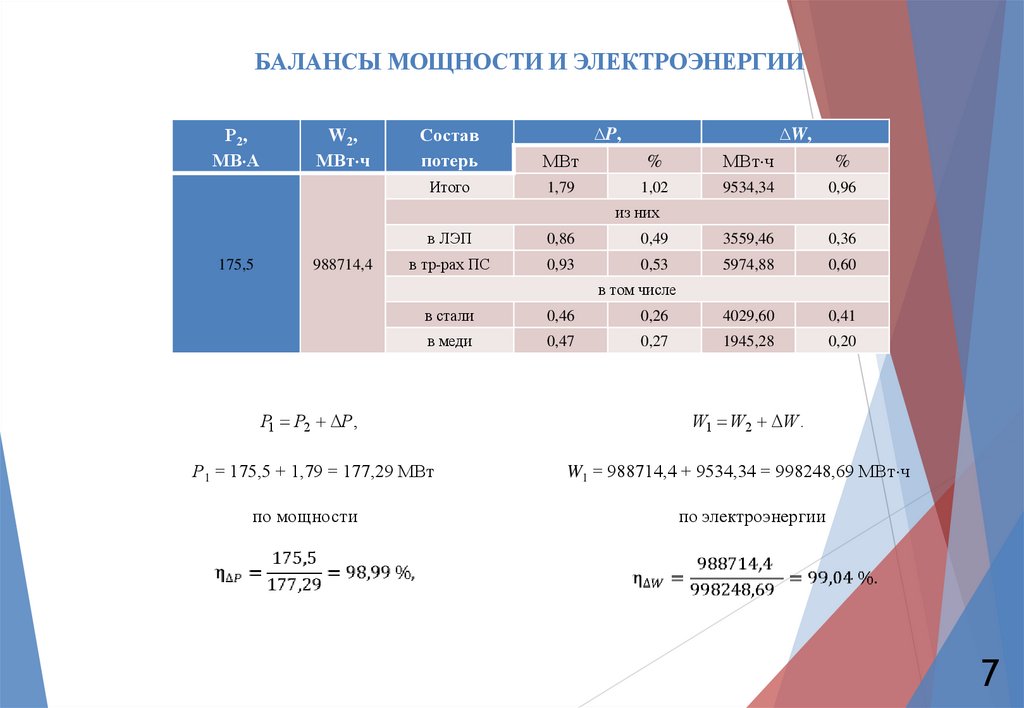

7. БАЛАНСЫ МОЩНОСТИ И ЭЛЕКТРОЭНЕРГИИ

Р2,
МВ А
W2,
МВт ч
∆P,
∆W,
Состав
потерь
МВт
%
МВт ч
%
Итого
1,79
1,02
9534,34
0,96
из них
175,5
988714,4
в ЛЭП
0,86
0,49
3559,46
0,36
в тр-рах ПС
0,93
0,53
5974,88
0,60
в том числе
в стали
0,46
0,26
4029,60
0,41
в меди
0,47
0,27
1945,28
0,20
P1 P2 P,
W1 W2 W .
Р1 = 175,5 + 1,79 = 177,29 МВт
W1 = 988714,4 + 9534,34 = 998248,69 МВт ч
по мощности
по электроэнергии
7

8.

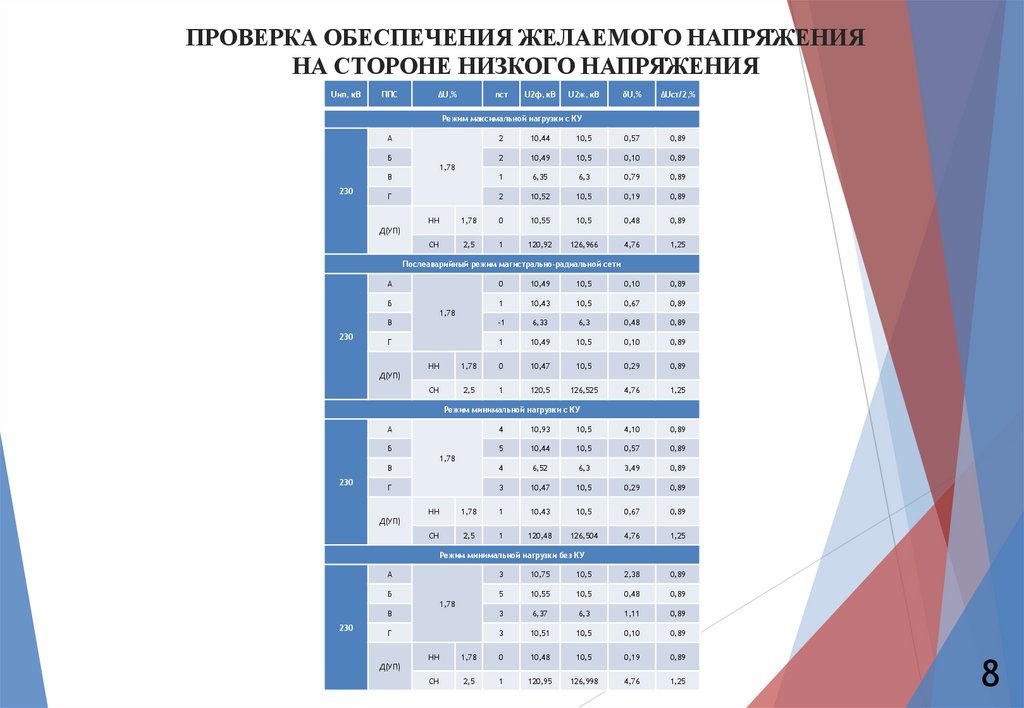

ПРОВЕРКА ОБЕСПЕЧЕНИЯ ЖЕЛАЕМОГО НАПРЯЖЕНИЯ
НА СТОРОНЕ НИЗКОГО НАПРЯЖЕНИЯ
Uип, кВ
ППС
∆U,%
nст
U2ф, кВ
U2ж, кВ
δU,%
∆Uст/2,%
Режим максимальной нагрузки с КУ
А
2
10,44
10,5
0,57
0,89
Б
2
10,49
10,5
0,10
0,89
В
1
6,35
6,3
0,79
0,89
Г
2
10,52
10,5
0,19
0,89
1,78
230
НН
1,78
0
10,55
10,5
0,48
0,89
СН
2,5
1
120,92
126,966
4,76
1,25
Д(УП)
Послеаварийный режим магистрально-радиальной сети
А
Б
0
10,49
10,5
0,10
0,89
1
10,43
10,5
0,67
0,89
1,78
230
В
-1
6,33
6,3
0,48
0,89
Г
1
10,49
10,5
0,10
0,89
НН
1,78
0
10,47
10,5
0,29
0,89
СН
2,5
1
120,5
126,525
4,76
1,25
Д(УП)
Режим минимальной нагрузки с КУ
А
4
10,93
10,5
4,10
0,89
Б
5
10,44
10,5
0,57
0,89
В
4
6,52
6,3
3,49
0,89
Г
3
10,47
10,5
0,29
0,89
1,78
230
НН
1,78
1
10,43
10,5
0,67
0,89
СН
2,5
1
120,48
126,504
4,76
1,25
Д(УП)
Режим минимальной нагрузки без КУ
А
Б
3
10,75
10,5
2,38
0,89
5
10,55
10,5
0,48
0,89
1,78
230
В
3
6,37
6,3
1,11
0,89
Г
3
10,51
10,5
0,10
0,89
НН
1,78
0
10,48
10,5
0,19
0,89
СН
2,5
1
120,95
126,998
4,76
1,25
Д(УП)
8

9.

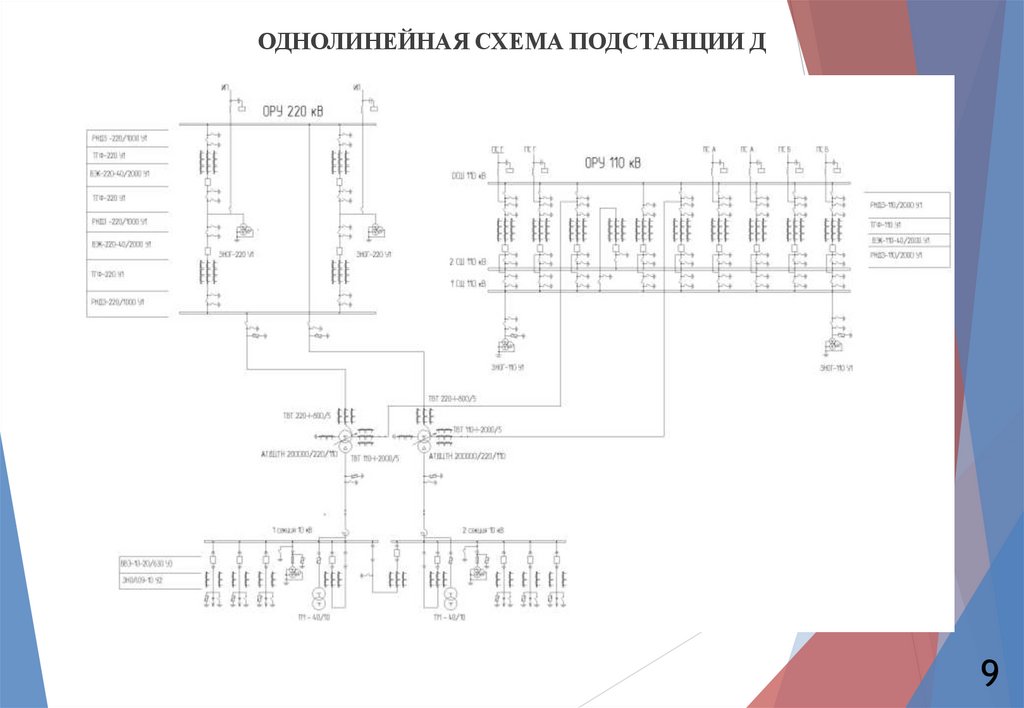

ОДНОЛИНЕЙНАЯ СХЕМА ПОДСТАНЦИИ Д
9
