Выполнение работ по проектированию сетевой инфраструктуры

1. ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА Выполнение работ по проектированию сетевой инфраструктуры   09.02.06 Сетевое и системное

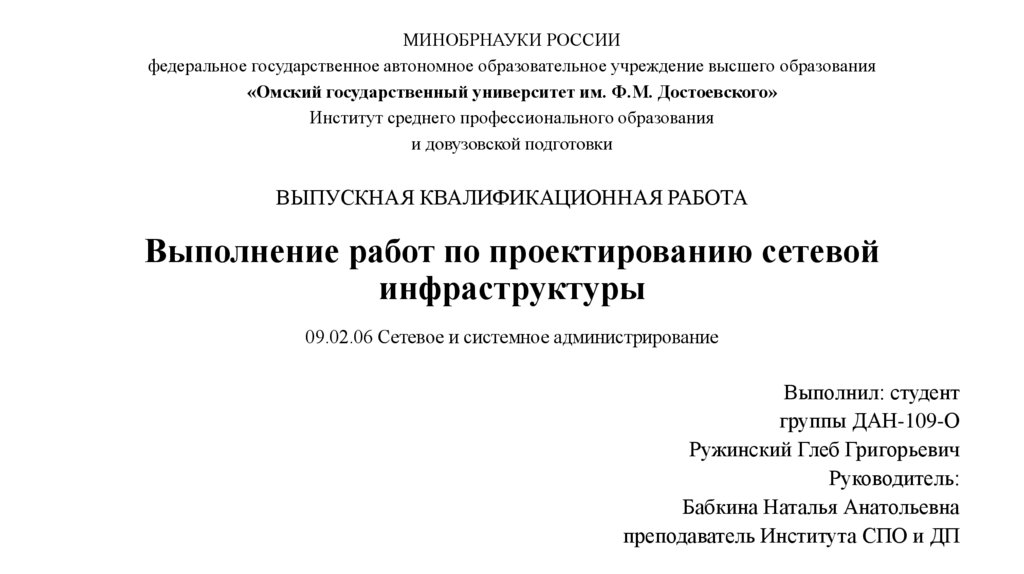

МИНОБРНАУКИ РОССИИ
федеральное государственное автономное образовательное учреждение высшего образования
«Омский государственный университет им. Ф.М. Достоевского»
Институт среднего профессионального образования
и довузовской подготовки
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Выполнение работ по проектированию сетевой
инфраструктуры
09.02.06 Сетевое и системное администрирование
Выполнил: студент
группы ДАН-109-О
Ружинский Глеб Григорьевич
Руководитель:
Бабкина Наталья Анатольевна
преподаватель Института СПО и ДП

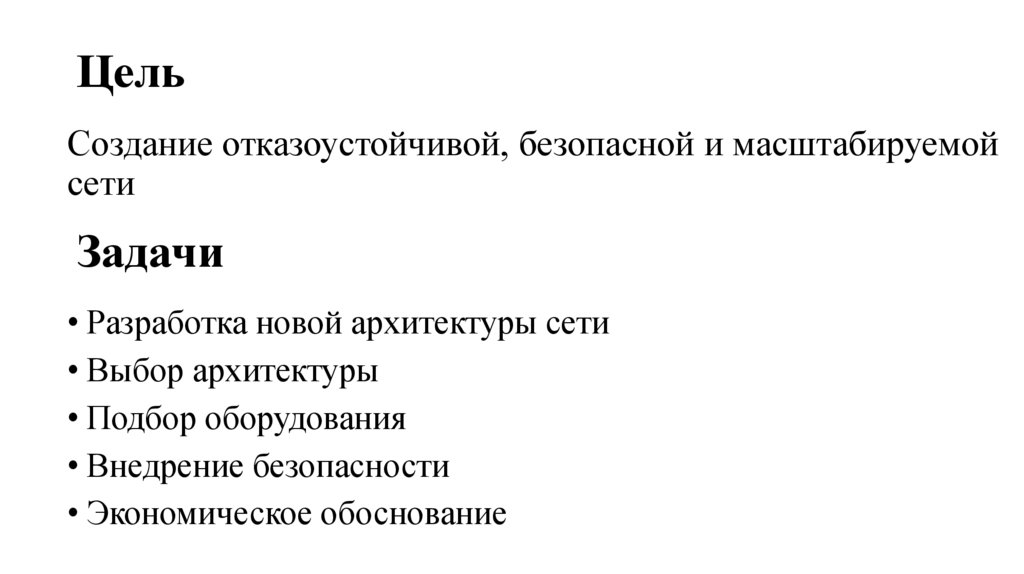

2. Цель

Создание отказоустойчивой, безопасной и масштабируемой
сети
Задачи
• Разработка новой архитектуры сети
• Выбор архитектуры
• Подбор оборудования
• Внедрение безопасности
• Экономическое обоснование

3. Технологии и решения

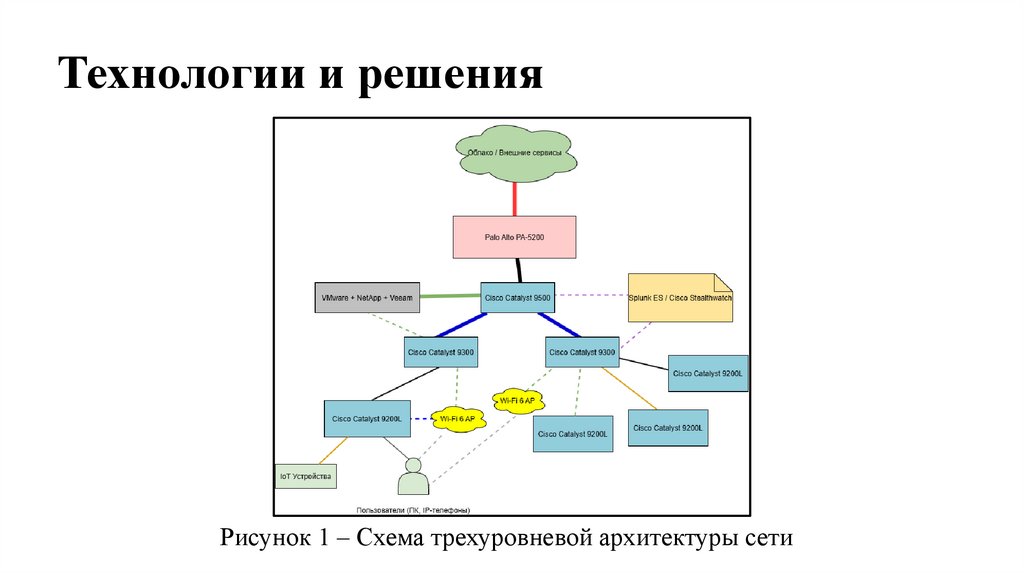

Рисунок 1 – Схема трехуровневой архитектуры сети

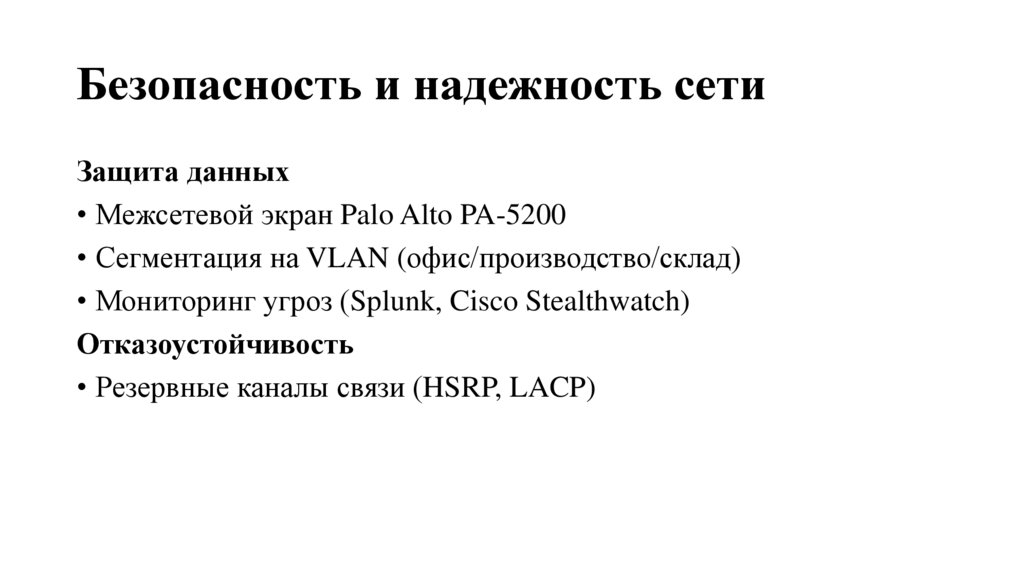

4. Безопасность и надежность сети

Защита данных
• Межсетевой экран Palo Alto PA-5200
• Сегментация на VLAN (офис/производство/склад)
• Мониторинг угроз (Splunk, Cisco Stealthwatch)
Отказоустойчивость
• Резервные каналы связи (HSRP, LACP)

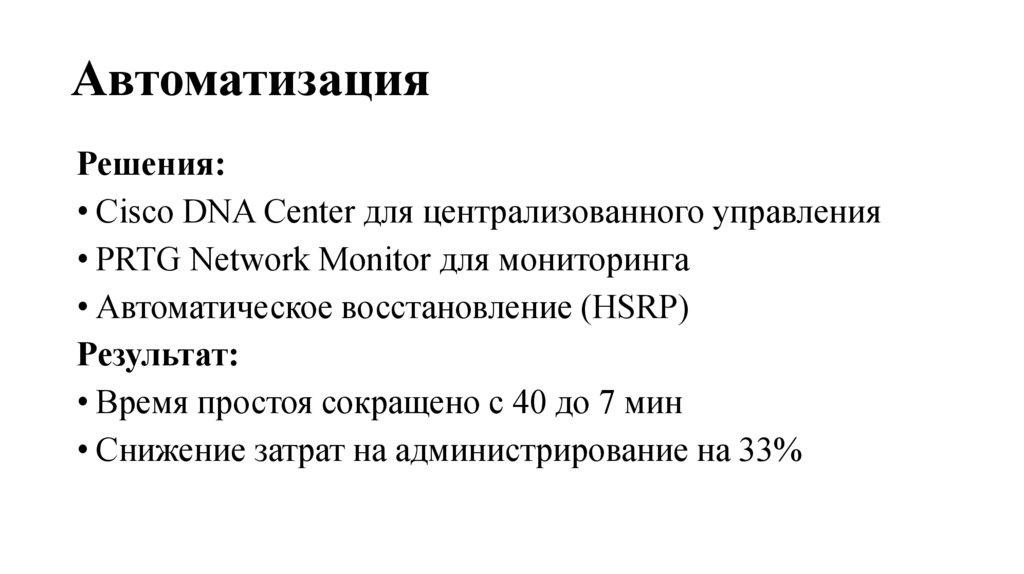

5. Автоматизация

Решения:
• Cisco DNA Center для централизованного управления
• PRTG Network Monitor для мониторинга
• Автоматическое восстановление (HSRP)
Результат:
• Время простоя сокращено с 40 до 7 мин
• Снижение затрат на администрирование на 33%

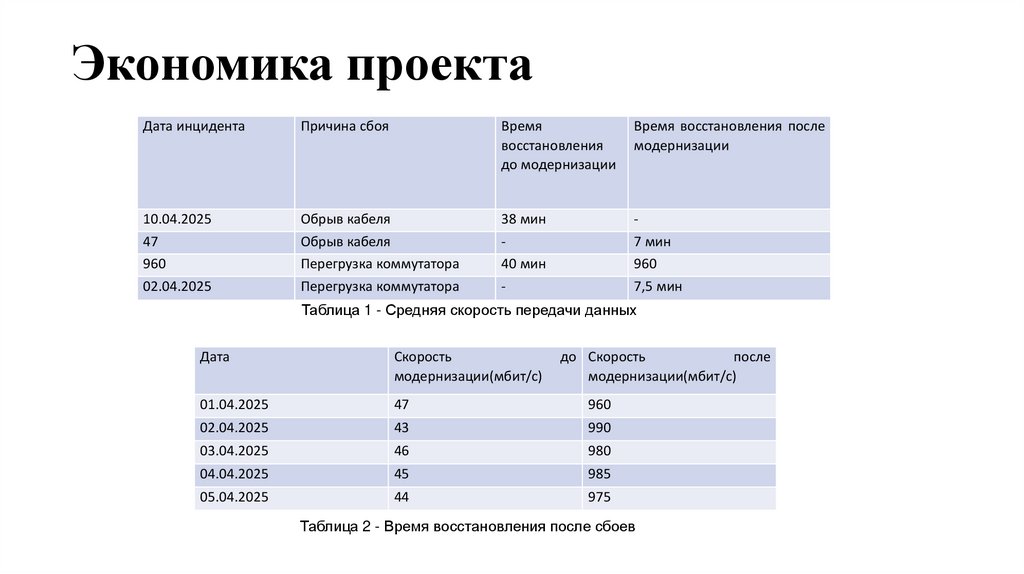

6. Экономика проекта

Дата инцидента
Причина сбоя
Время
восстановления
до модернизации
Время восстановления после
модернизации
10.04.2025
47
960
02.04.2025
Обрыв кабеля
Обрыв кабеля
Перегрузка коммутатора
Перегрузка коммутатора
38 мин
40 мин
-
7 мин
960
7,5 мин
Таблица 1 - Средняя скорость передачи данных
Дата
Скорость
модернизации(мбит/с)
до Скорость
после
модернизации(мбит/с)
01.04.2025
47
960
02.04.2025
43
990
03.04.2025
46
980
04.04.2025
45
985
05.04.2025
44
975
Таблица 2 - Время восстановления после сбоев

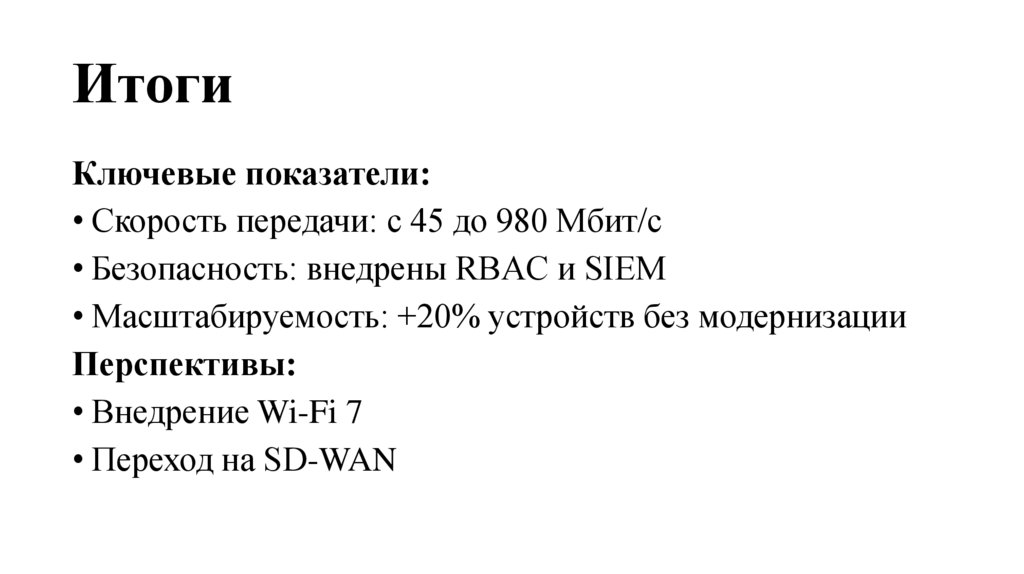

7. Итоги

Ключевые показатели:
• Скорость передачи: с 45 до 980 Мбит/с
• Безопасность: внедрены RBAC и SIEM
• Масштабируемость: +20% устройств без модернизации
Перспективы:
• Внедрение Wi-Fi 7
• Переход на SD-WAN

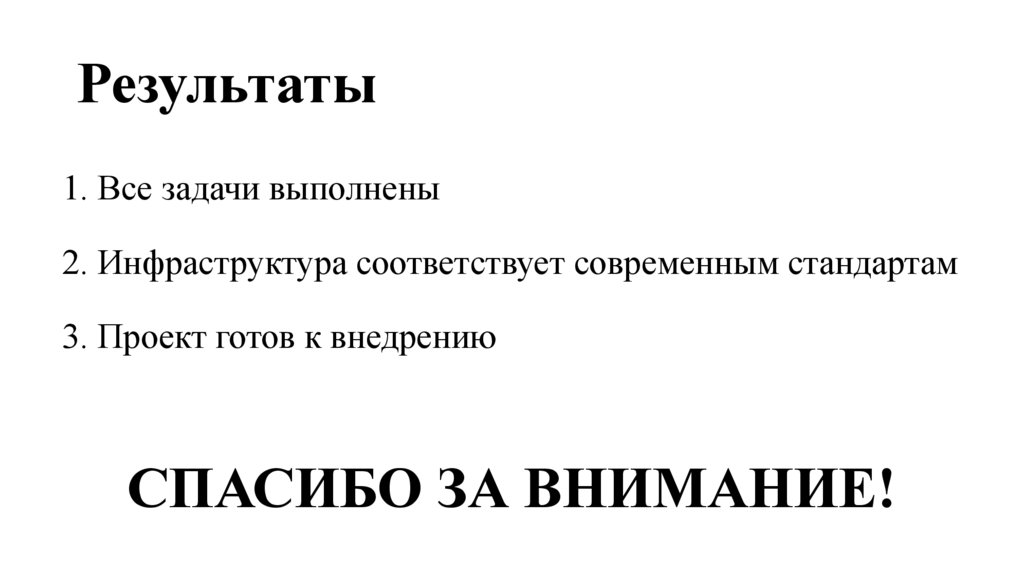

8. Результаты

1. Все задачи выполнены
2. Инфраструктура соответствует современным стандартам
3. Проект готов к внедрению
