Диагностика и ремонт стационарных устройств компьютерных систем и комплексов на примере мембранной клавиатуры

1. ФЕДЕРАЛЬНОЕ АГЕНСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА Вологодский техникум железнодорожного транспорта – филиал федерального

государственного бюджетного
образовательного учреждения высшего образования «Петербургский
государственный университет путей сообщения императора Александра I» (ВТЖТ филиал ПГУПС)
Диагностика и ремонт стационарных
устройств компьютерных систем и
комплексов на примере мембранной
клавиатуры
Специальность
09.02.01
Компьютерные системы и комплексы
Выполнила
Н.А. Волкова
Группа
2ВМ-46
Проверил
Е.И. Белова
Вологда
2024

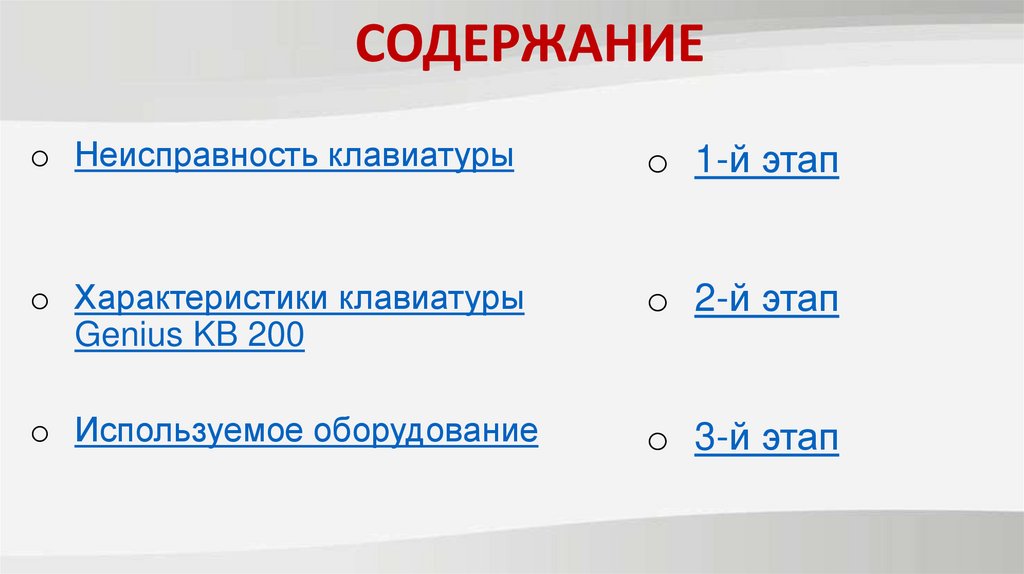

2. СОДЕРЖАНИЕ

o Неисправность клавиатуры
o 1-й этап
o Характеристики клавиатуры
Genius KB 200
o 2-й этап
o Используемое оборудование
o 3-й этап

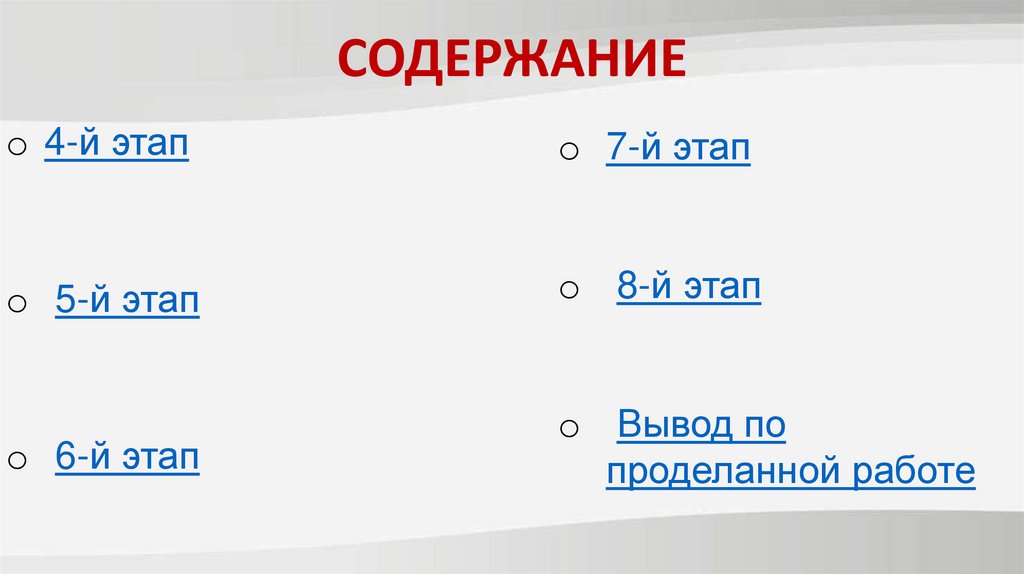

3. СОДЕРЖАНИЕ

o 4-й этап
o 7-й этап
o 5-й этап
o 8-й этап
o 6-й этап
o Вывод по
проделанной работе

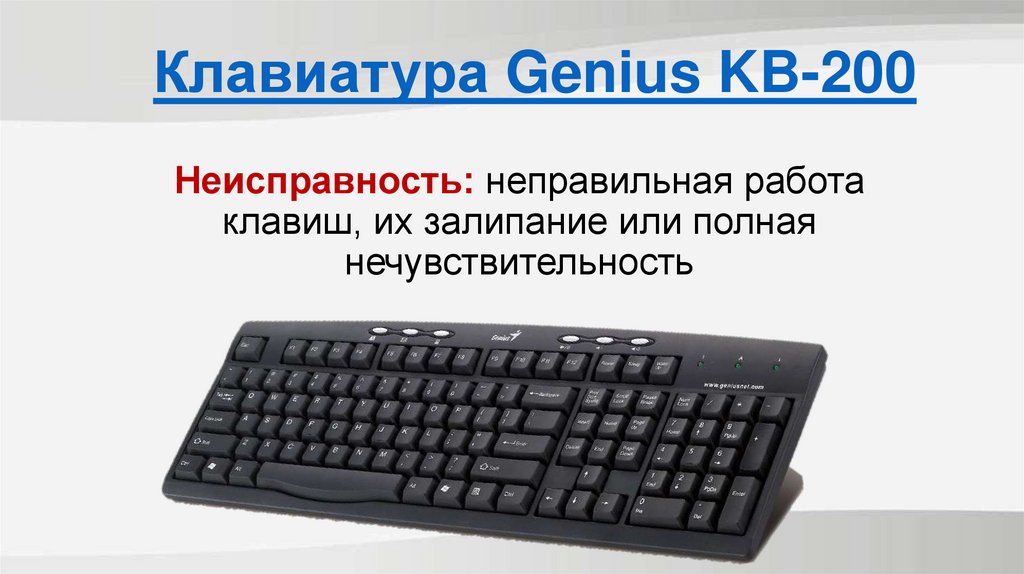

4. Клавиатура Genius KB-200

Неисправность: неправильная работа
клавиш, их залипание или полная
нечувствительность

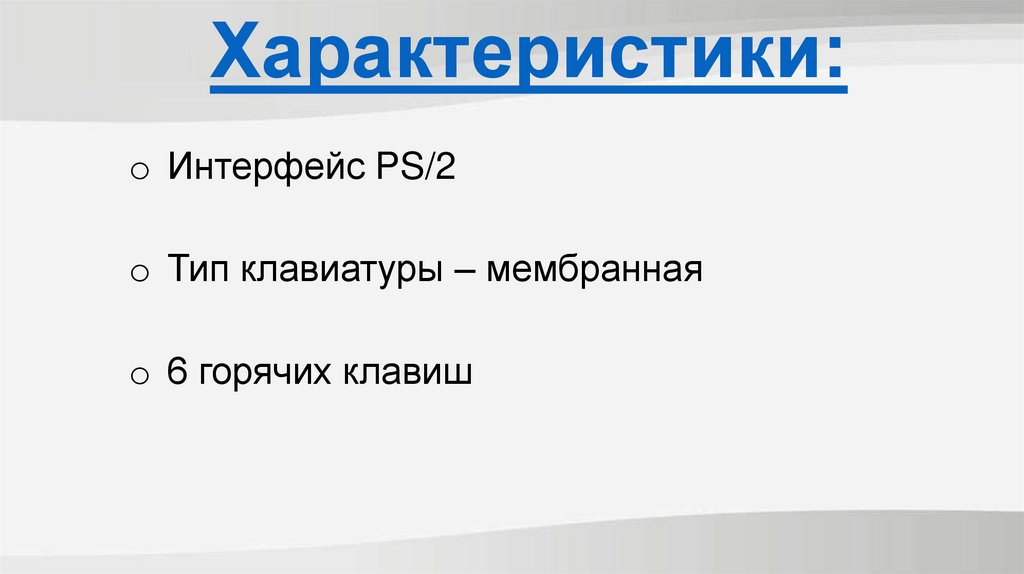

5. Характеристики:

o Интерфейс PS/2
o Тип клавиатуры – мембранная
o 6 горячих клавиш

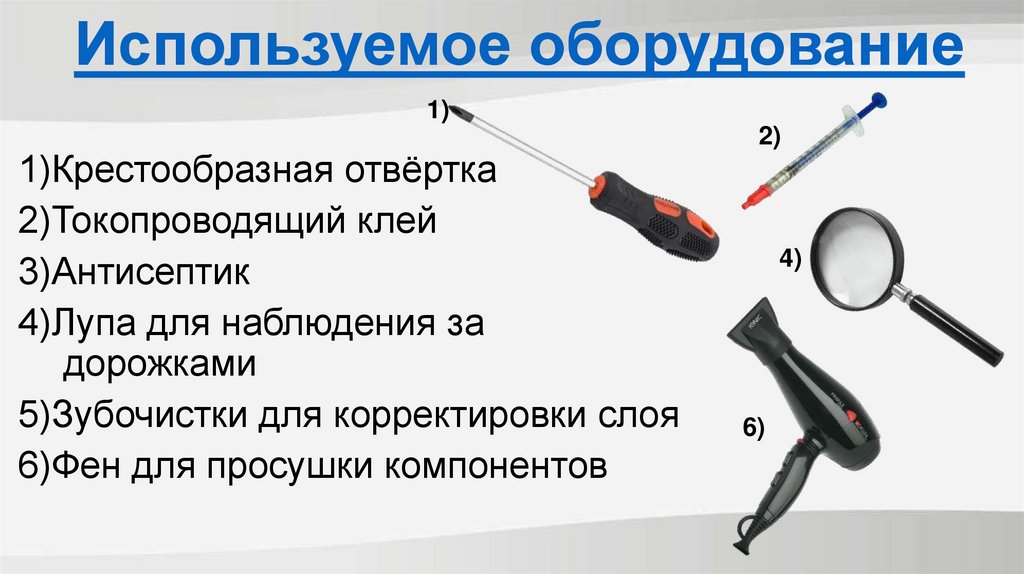

6. Используемое оборудование

1)
1)Крестообразная отвёртка
2)Токопроводящий клей
3)Антисептик
4)Лупа для наблюдения за
дорожками
5)Зубочистки для корректировки слоя
6)Фен для просушки компонентов
2)
4)
6)

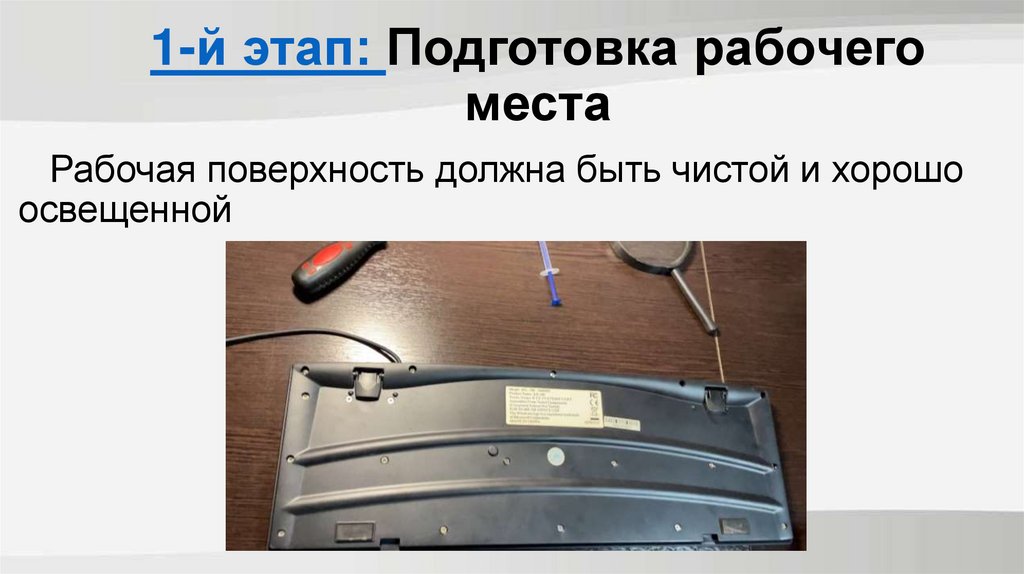

7. 1-й этап: Подготовка рабочего места

Рабочая поверхность должна быть чистой и хорошо
освещенной

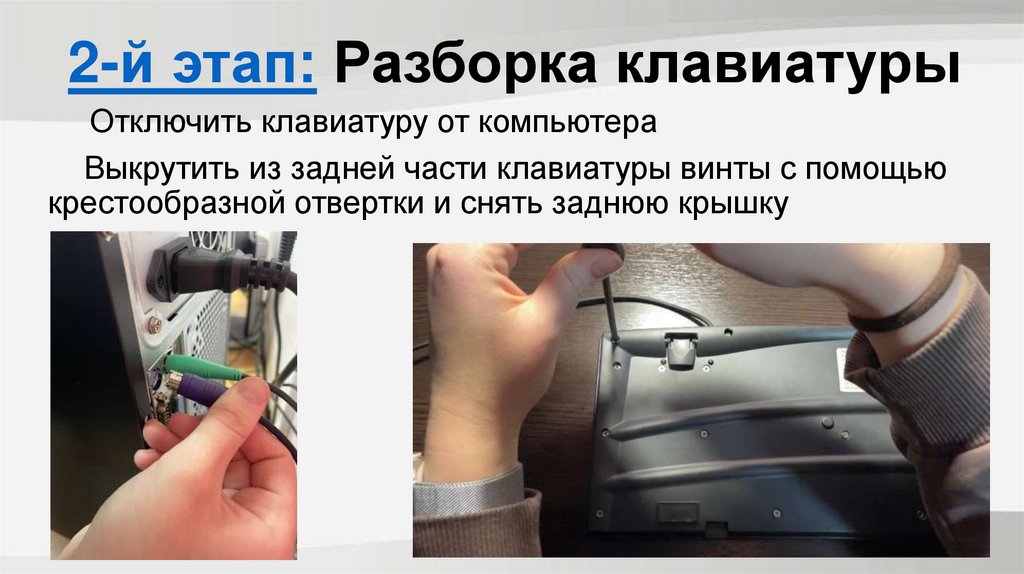

8. 2-й этап: Разборка клавиатуры

Отключить клавиатуру от компьютера
Выкрутить из задней части клавиатуры винты с помощью
крестообразной отвертки и снять заднюю крышку

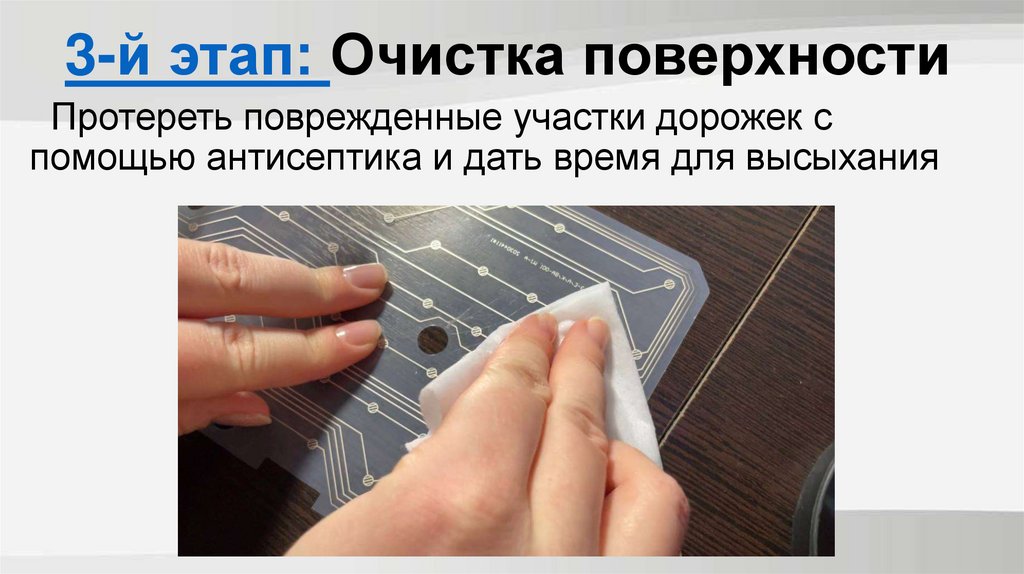

9. 3-й этап: Очистка поверхности

Протереть поврежденные участки дорожек с
помощью антисептика и дать время для высыхания

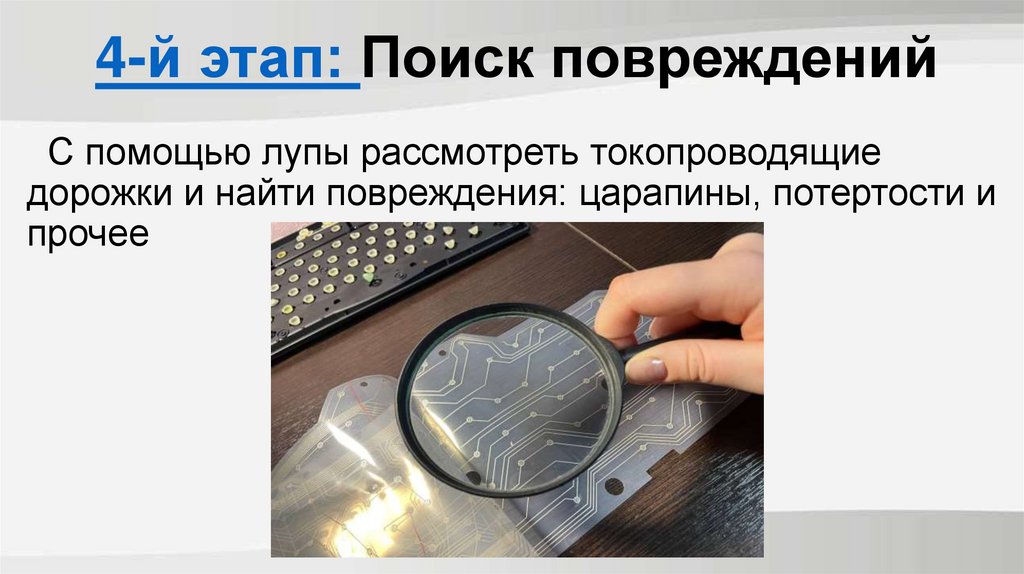

10. 4-й этап: Поиск повреждений

С помощью лупы рассмотреть токопроводящие
дорожки и найти повреждения: царапины, потертости и
прочее

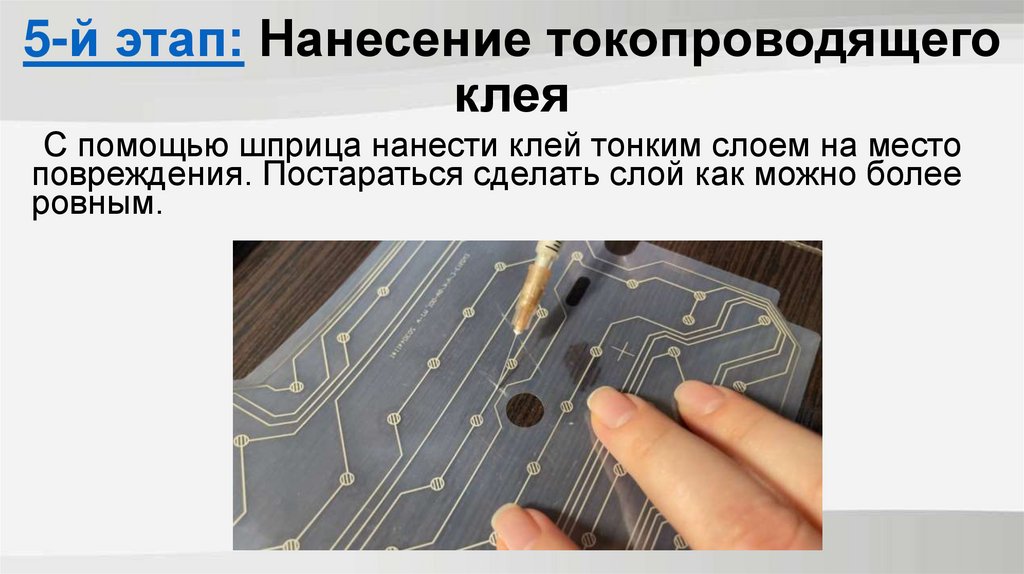

11. 5-й этап: Нанесение токопроводящего клея

С помощью шприца нанести клей тонким слоем на место
повреждения. Постараться сделать слой как можно более
ровным.

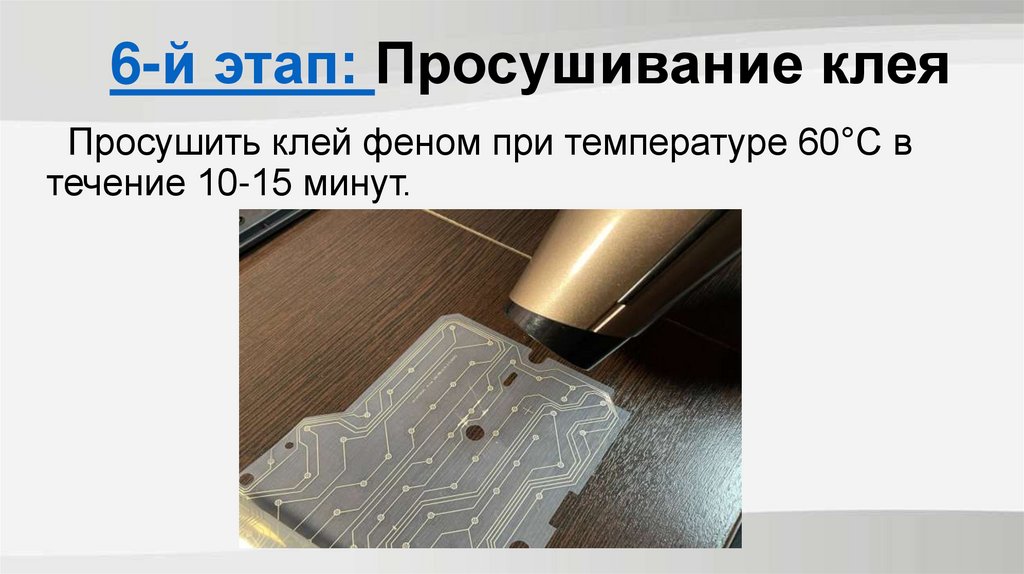

12. 6-й этап: Просушивание клея

Просушить клей феном при температуре 60°С в
течение 10-15 минут.

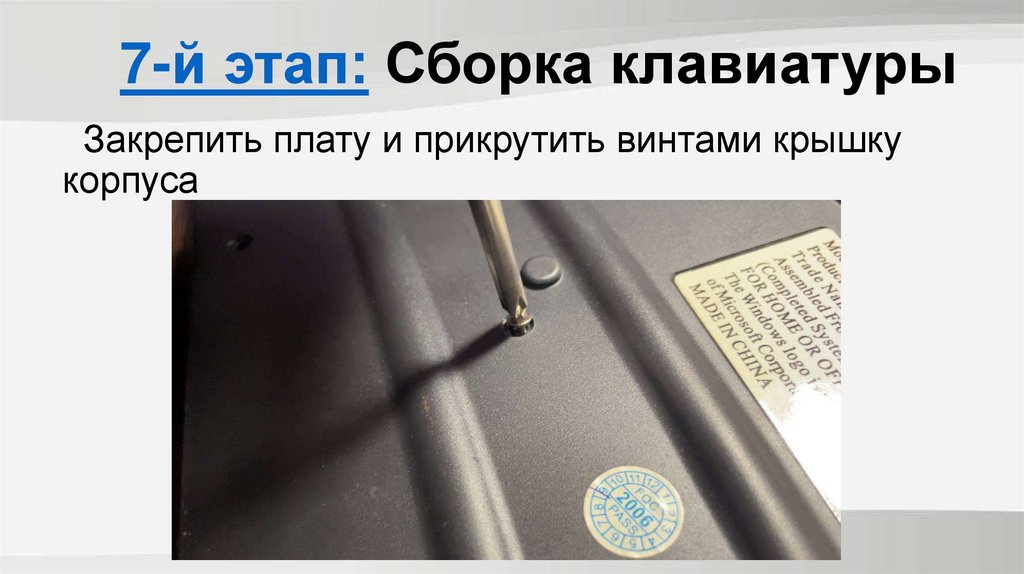

13. 7-й этап: Сборка клавиатуры

Закрепить плату и прикрутить винтами крышку
корпуса

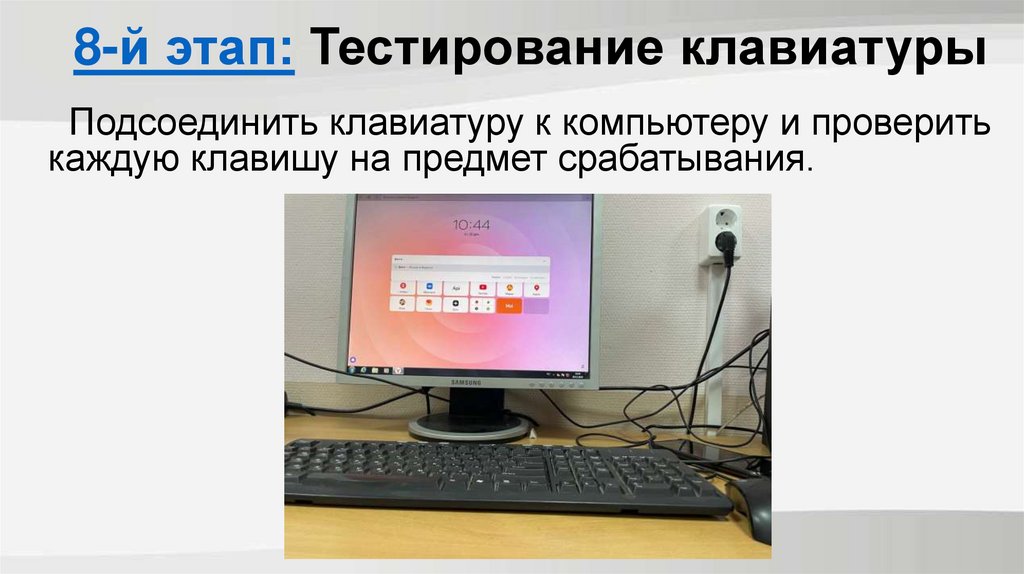

14. 8-й этап: Тестирование клавиатуры

Подсоединить клавиатуру к компьютеру и проверить
каждую клавишу на предмет срабатывания.

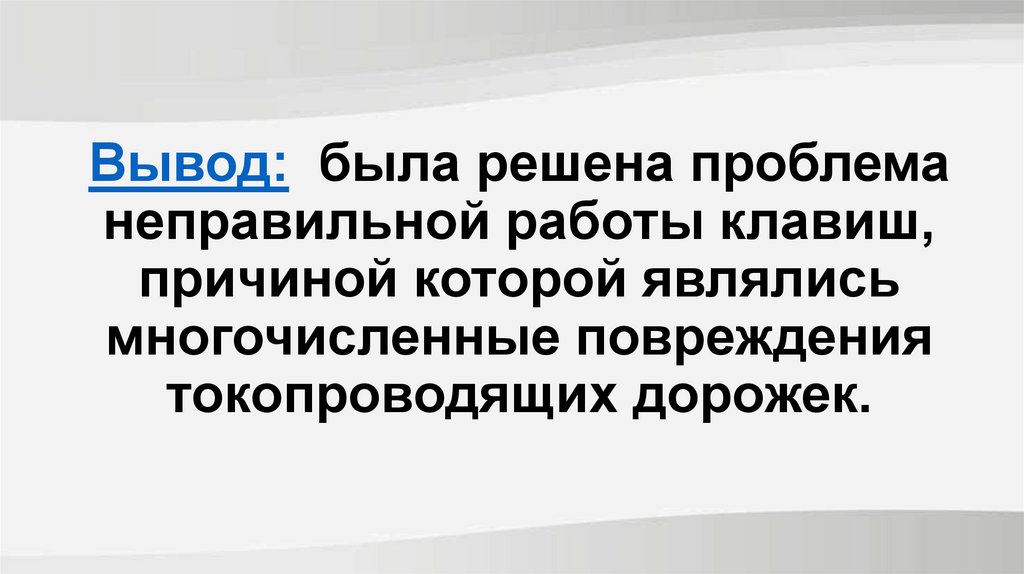

15. Вывод: была решена проблема неправильной работы клавиш, причиной которой являлись многочисленные повреждения токопроводящих

дорожек.
