Технология и техника бурения при разведке россыпного золота участка недр "Курга Падь, правый приток р. Малая"

1. Технология и техника бурения при поисках, оценке и разведки россыпного золота участка недр "Курга падь, правый приток р. Малая

Дата защиты: 26.06.2025
Технология и техника бурения при поисках,
оценке и разведки россыпного золота участка
недр "Курга падь, правый приток р. Малая
Белая"
Выполнил студент группы РТз-19-1
Руководитель ВКР: А.В. Карпиков

2.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Титульный слайд
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

3.

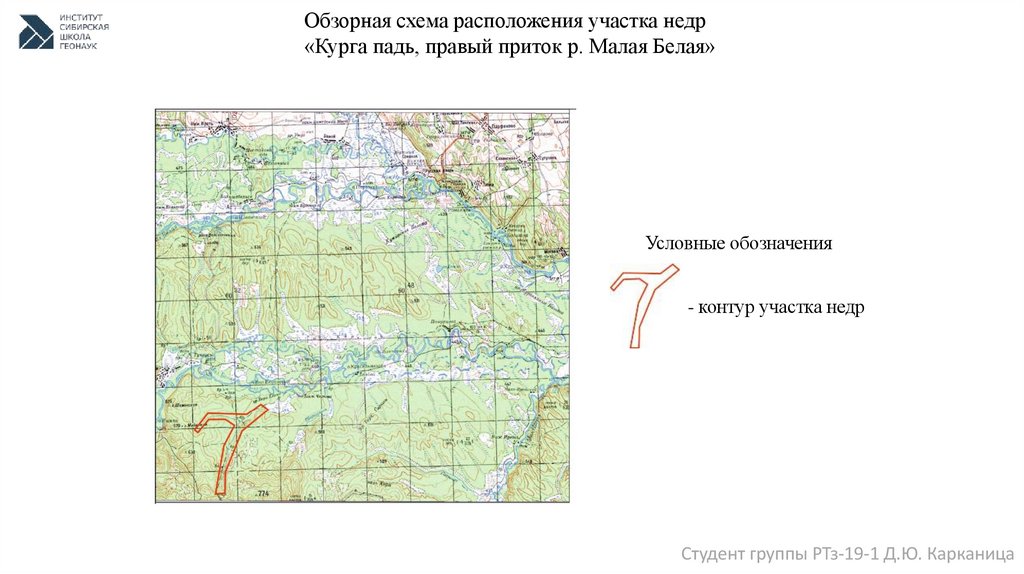

Обзорная схема расположения участка недр
«Курга падь, правый приток р. Малая Белая»
Условные обозначения
- контур участка недр
Студент группы РТз-19-1 Д.Ю. Карканица

4.

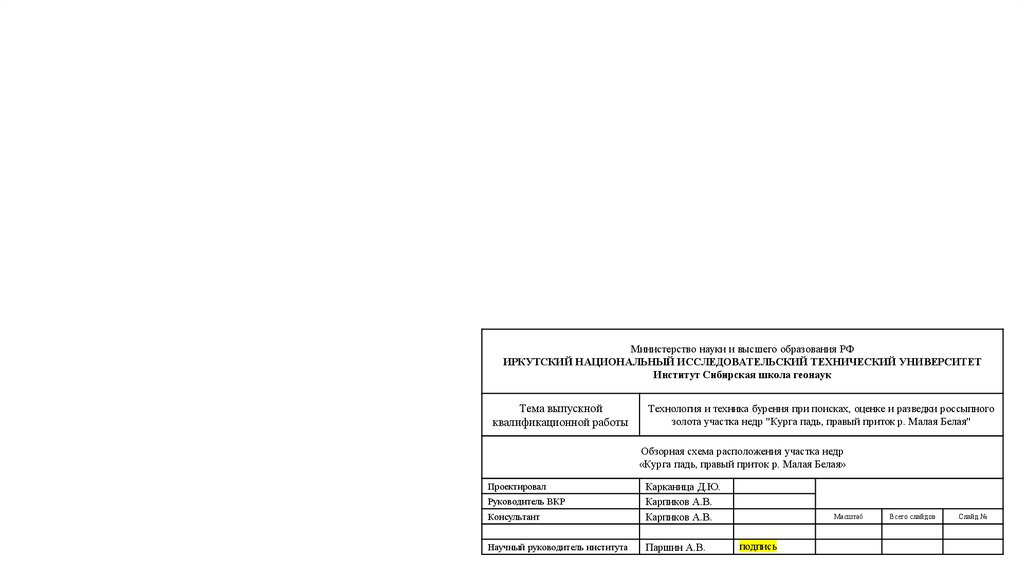

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Обзорная схема расположения участка недр
«Курга падь, правый приток р. Малая Белая»
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
подпись
Всего слайдов
Слайд №

5.

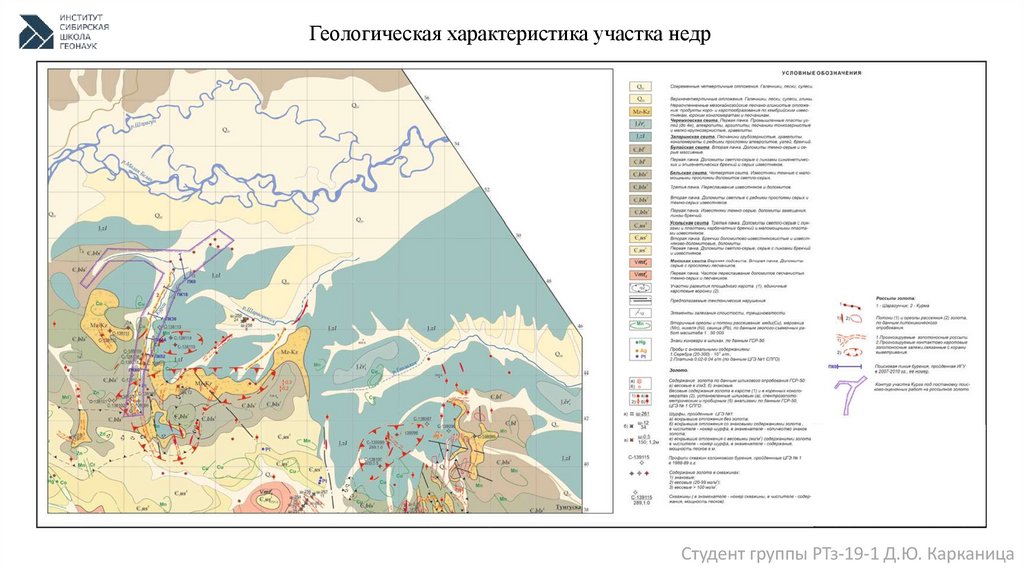

Геологическая характеристика участка недр
Студент группы РТз-19-1 Д.Ю. Карканица

6.

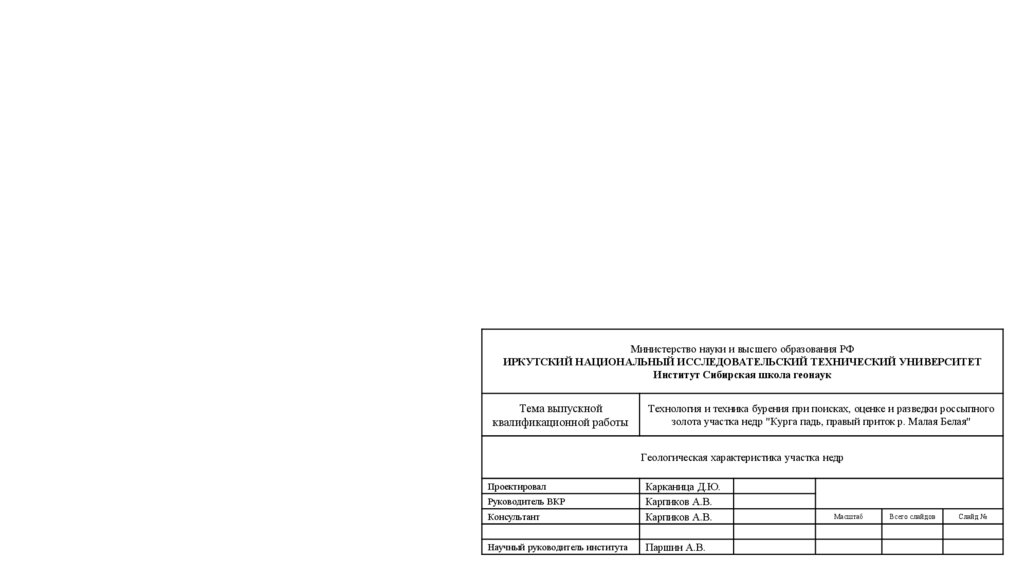

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Геологическая характеристика участка недр
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

7.

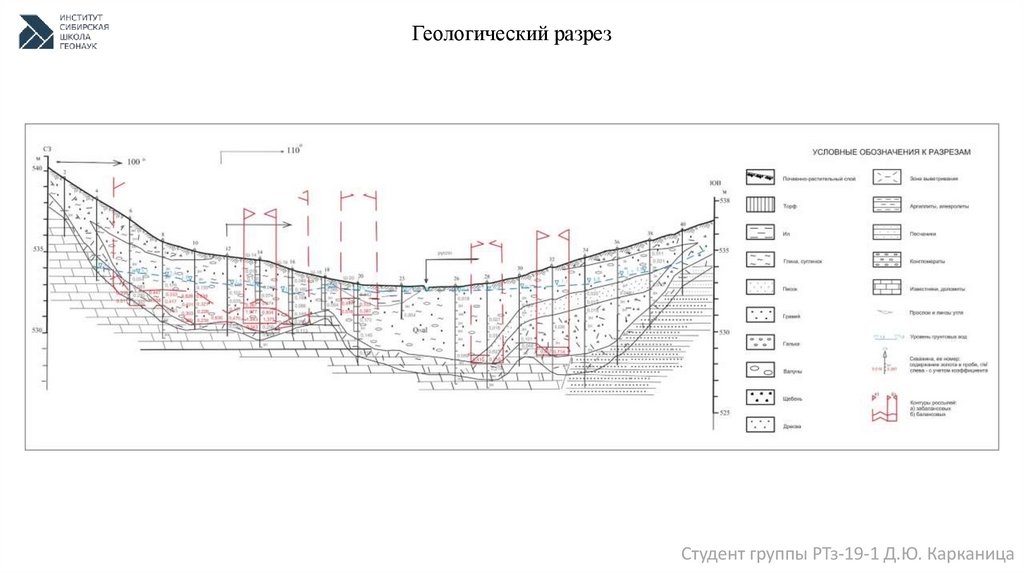

Геологический разрез
Студент группы РТз-19-1 Д.Ю. Карканица

8.

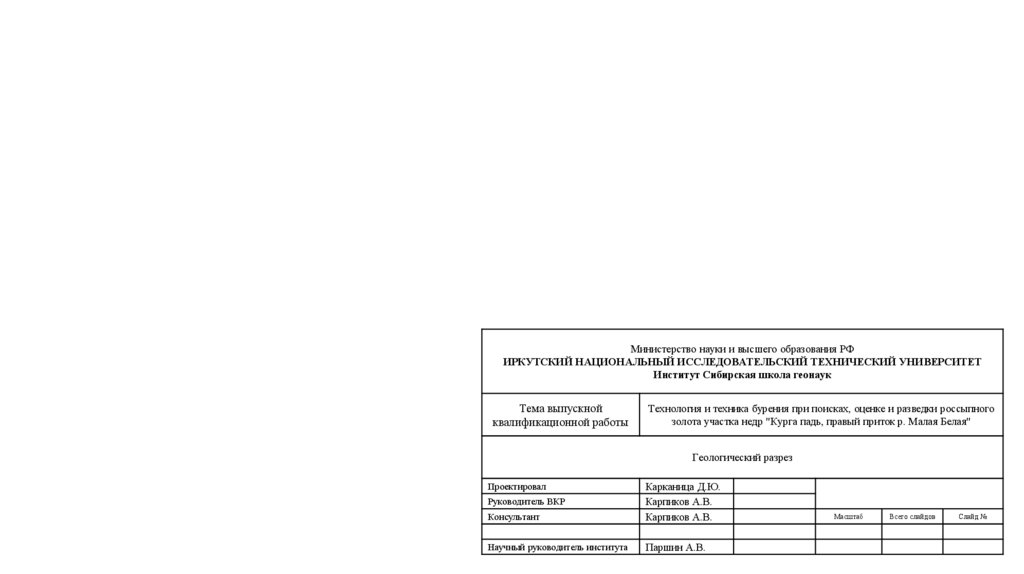

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Геологический разрез
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

9.

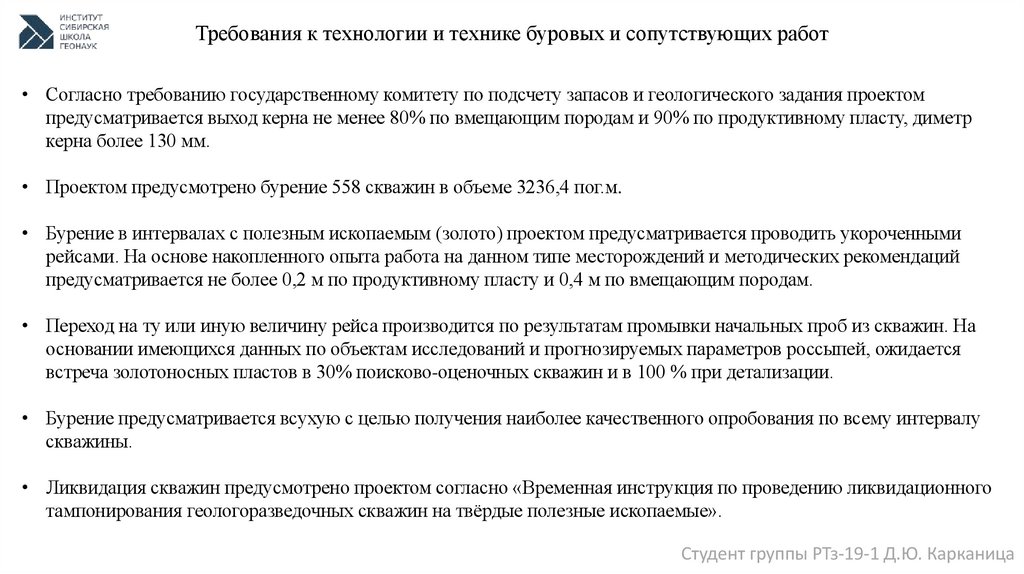

Требования к технологии и технике буровых и сопутствующих работ
• Согласно требованию государственному комитету по подсчету запасов и геологического задания проектом
предусматривается выход керна не менее 80% по вмещающим породам и 90% по продуктивному пласту, диметр
керна более 130 мм.
• Проектом предусмотрено бурение 558 скважин в объеме 3236,4 пог.м.
• Бурение в интервалах с полезным ископаемым (золото) проектом предусматривается проводить укороченными
рейсами. На основе накопленного опыта работа на данном типе месторождений и методических рекомендаций
предусматривается не более 0,2 м по продуктивному пласту и 0,4 м по вмещающим породам.
• Переход на ту или иную величину рейса производится по результатам промывки начальных проб из скважин. На
основании имеющихся данных по объектам исследований и прогнозируемых параметров россыпей, ожидается
встреча золотоносных пластов в 30% поисково-оценочных скважин и в 100 % при детализации.
• Бурение предусматривается всухую с целью получения наиболее качественного опробования по всему интервалу
скважины.
• Ликвидация скважин предусмотрено проектом согласно «Временная инструкция по проведению ликвидационного
тампонирования геологоразведочных скважин на твёрдые полезные ископаемые».
Студент группы РТз-19-1 Д.Ю. Карканица

10.

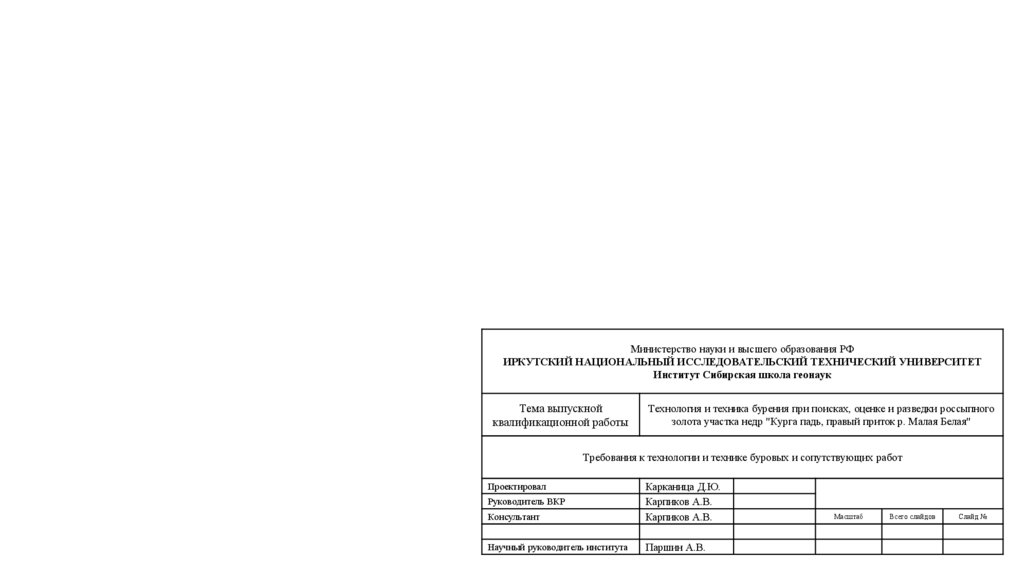

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Требования к технологии и технике буровых и сопутствующих работ
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

11.

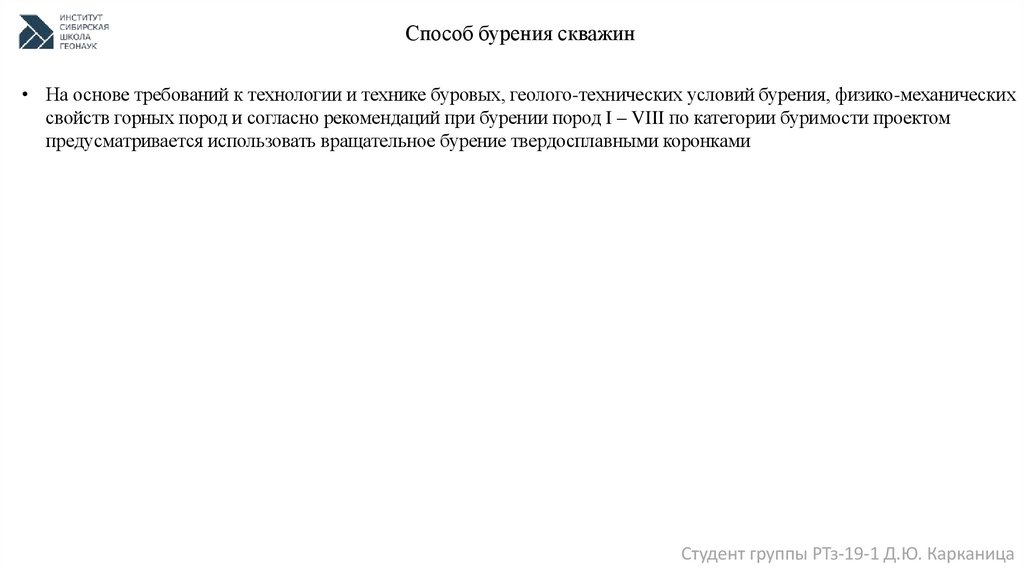

Способ бурения скважин
• На основе требований к технологии и технике буровых, геолого-технических условий бурения, физико-механических
свойств горных пород и согласно рекомендаций при бурении пород I – VIII по категории буримости проектом
предусматривается использовать вращательное бурение твердосплавными коронками
Студент группы РТз-19-1 Д.Ю. Карканица

12.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Способ бурения скважин
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

13.

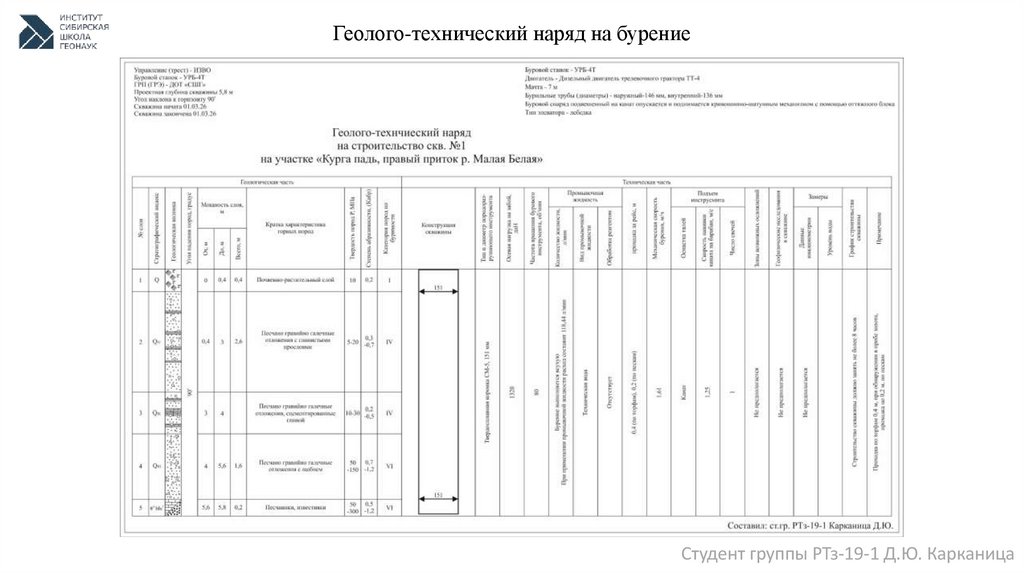

Геолого-технический наряд на бурение
Студент группы РТз-19-1 Д.Ю. Карканица

14.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Геолого-технический наряд на бурение
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

15.

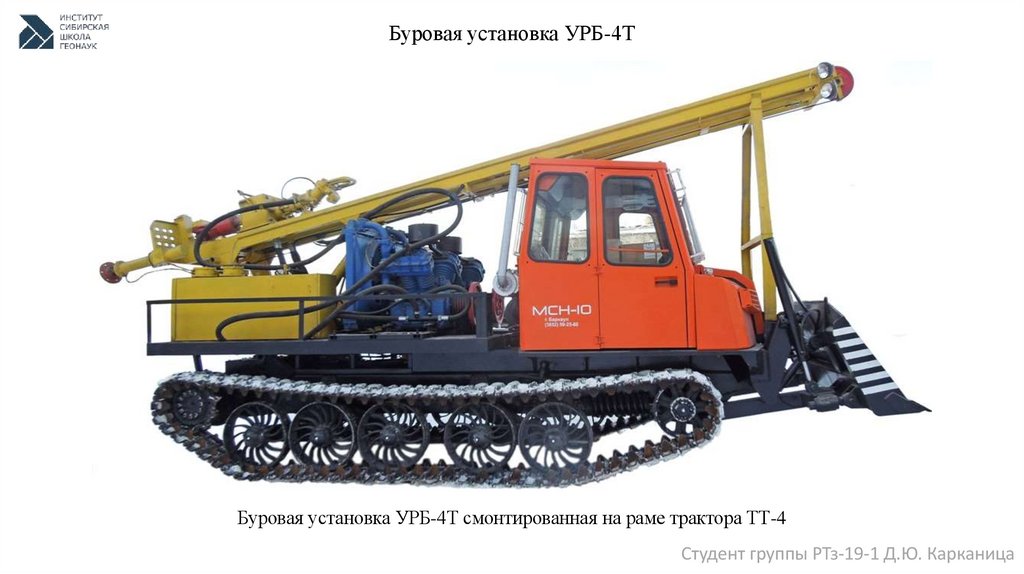

Буровая установка УРБ-4Т
Буровая установка УРБ-4Т смонтированная на раме трактора ТТ-4
Студент группы РТз-19-1 Д.Ю. Карканица

16.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Буровая установка УРБ-4Т
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

17.

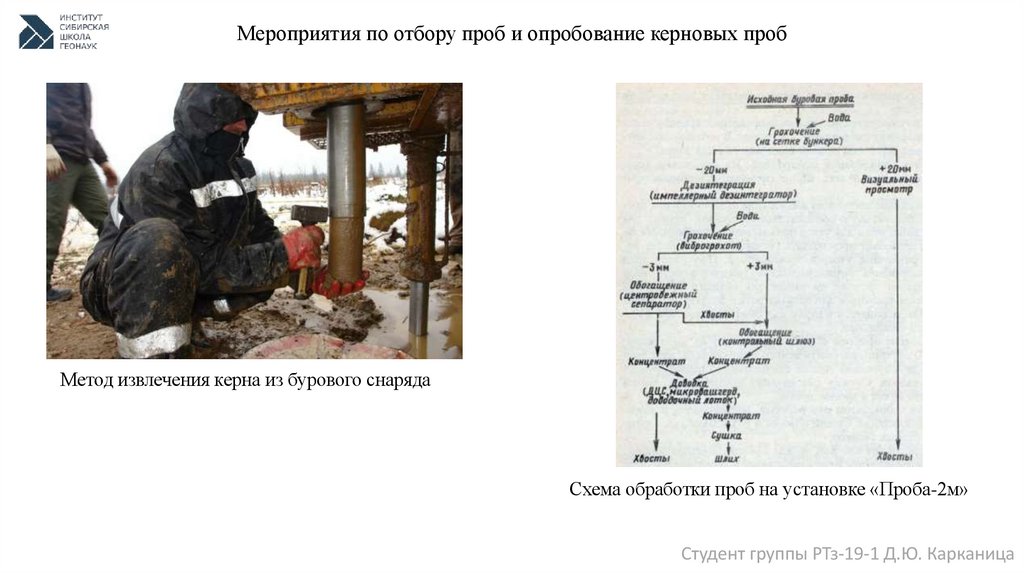

Мероприятия по отбору проб и опробование керновых проб
Метод извлечения керна из бурового снаряда
Схема обработки проб на установке «Проба-2м»
Студент группы РТз-19-1 Д.Ю. Карканица

18.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Мероприятия по отбору проб и опробование керновых проб
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

19.

Ликвидация скважин
Согласно «Временная инструкция по проведению
ликвидационного тампонирования геологоразведочных
скважин
на
твёрдые
полезные
ископаемые»
тампонированию подлежат все скважины. Перед началом
следует произвести контрольный замер глубины скважины
по буровому снаряду.
Тампонирование
производится
по
упрощенной
системе, так как объем скважины составляет 0,104 м3 и
средняя глубина скважин 5,8 м. то для ликвидации скважин
рекомендуется использовать глиняные шарики.
Шарики изготавливаются из жирной глины размером
0,7 - 0,8 диаметра скважины и доставляются в скважину
порционно по 25 - 30 шт., после чего трамбуются.
После тампонирования производится установка репера
на устье с указанием номера скважины, ее глубины и датой
проходки.

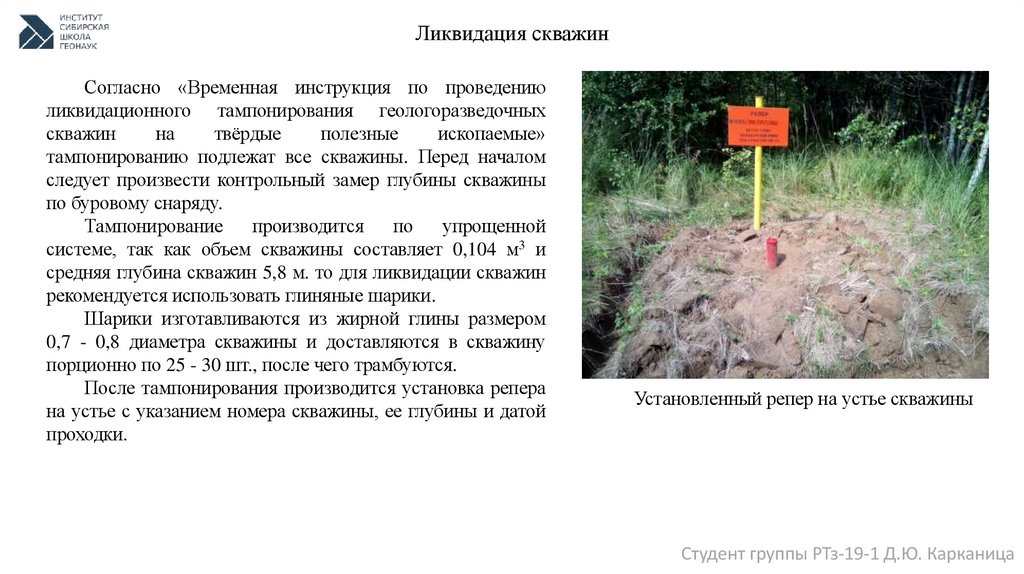

Установленный репер на устье скважины
Студент группы РТз-19-1 Д.Ю. Карканица

20.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Ликвидация скважин
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

21.

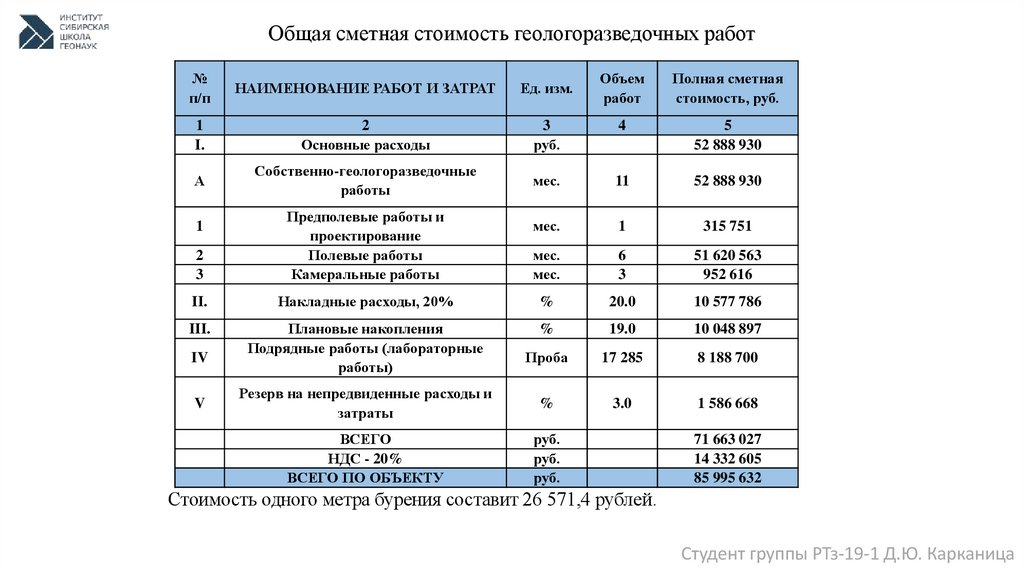

Общая сметная стоимость геологоразведочных работ
№
п/п
НАИМЕНОВАНИЕ РАБОТ И ЗАТРАТ
Ед. изм.
Объем
работ
Полная сметная
стоимость, руб.
1
I.
2
Основные расходы
3
руб.
4
5
52 888 930
А
Собственно-геологоразведочные
работы
мес.
11
52 888 930
мес.
1
315 751
мес.
мес.
6
3
51 620 563
952 616
2
3
Предполевые работы и
проектирование
Полевые работы
Камеральные работы
II.
Накладные расходы, 20%
%
20.0
10 577 786
III.
Плановые накопления
Подрядные работы (лабораторные
работы)
%
19.0
10 048 897
Проба
17 285
8 188 700
Резерв на непредвиденные расходы и
затраты
%
3.0
1 586 668
ВСЕГО
НДС - 20%
ВСЕГО ПО ОБЪЕКТУ
руб.
руб.
руб.
1
IV
V
71 663 027
14 332 605
85 995 632
Стоимость одного метра бурения составит 26 571,4 рублей.
Студент группы РТз-19-1 Д.Ю. Карканица

22.

Министерство науки и высшего образования РФ
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт Сибирская школа геонаук
Тема выпускной
квалификационной работы
Технология и техника бурения при поисках, оценке и разведки россыпного
золота участка недр "Курга падь, правый приток р. Малая Белая"
Общая сметная стоимость геологоразведочных работ
Консультант
Карканица Д.Ю.
Карпиков А.В.
Карпиков А.В.
Научный руководитель института
Паршин А.В.
Проектировал
Руководитель ВКР
Масштаб
Всего слайдов
Слайд №

23.

Спасибо за внимание
Студент группы РТз-19-1 Д.Ю. Карканица
