Измеритель ЭПС оксидных конденсаторов

1. Курсовая работа по теме Измеритель ЭПС оксидных конденсаторов

Маслов Александр Николаевич
ГБПОУ 1-МОК
Группа 23КС

2.

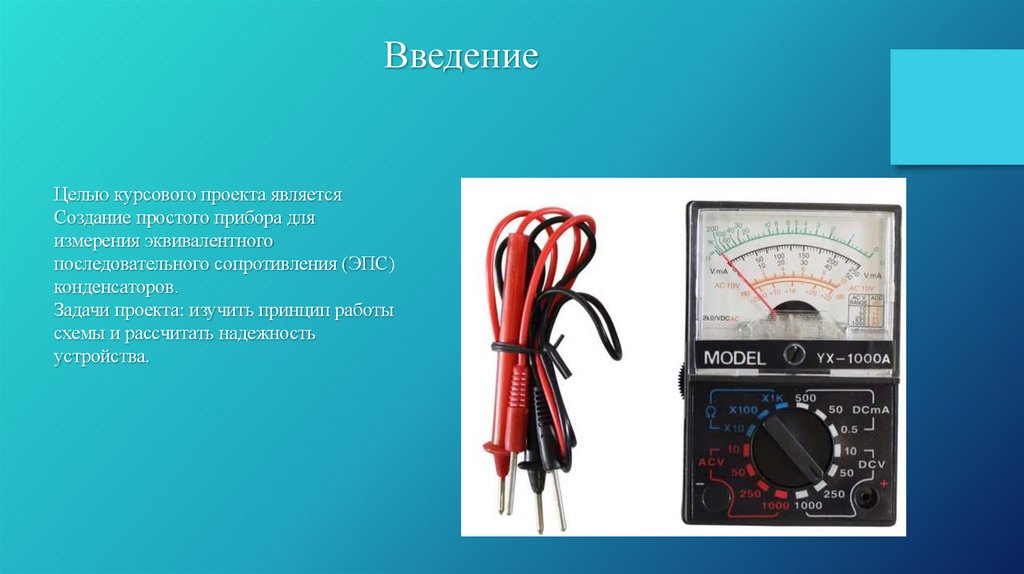

Введение
Целью курсового проекта является
Создание простого прибора для
измерения эквивалентного
последовательного сопротивления (ЭПС)
конденсаторов.
Задачи проекта: изучить принцип работы
схемы и рассчитать надежность
устройства.

3.

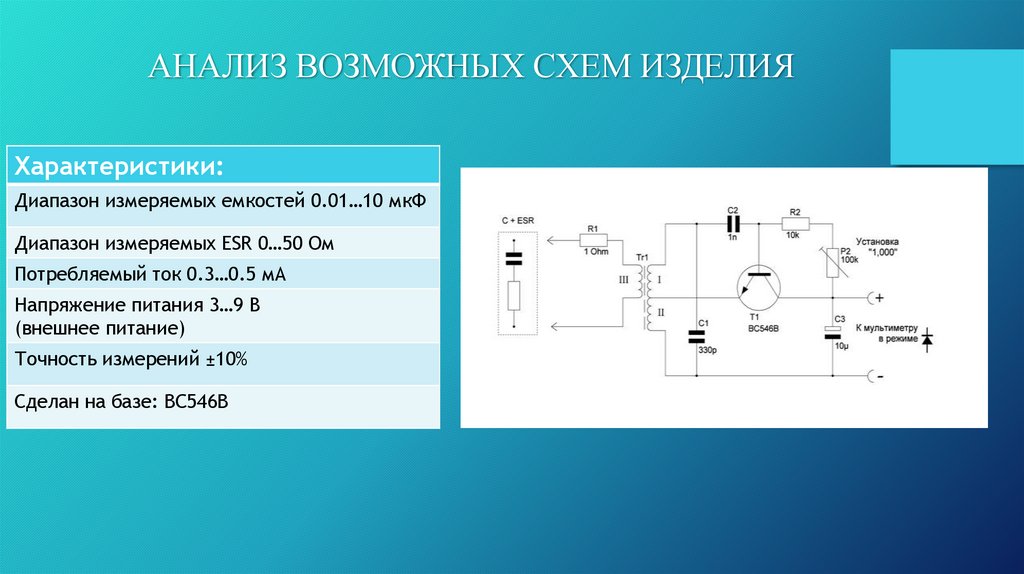

АНАЛИЗ ВОЗМОЖНЫХ СХЕМ ИЗДЕЛИЯ
Характеристики:
Диапазон измеряемых емкостей 0.01…10 мкФ
Диапазон измеряемых ESR 0…50 Ом
Потребляемый ток 0.3…0.5 мА
Напряжение питания 3…9 В
(внешнее питание)
Точность измерений ±10%
Сделан на базе: BC546B

4.

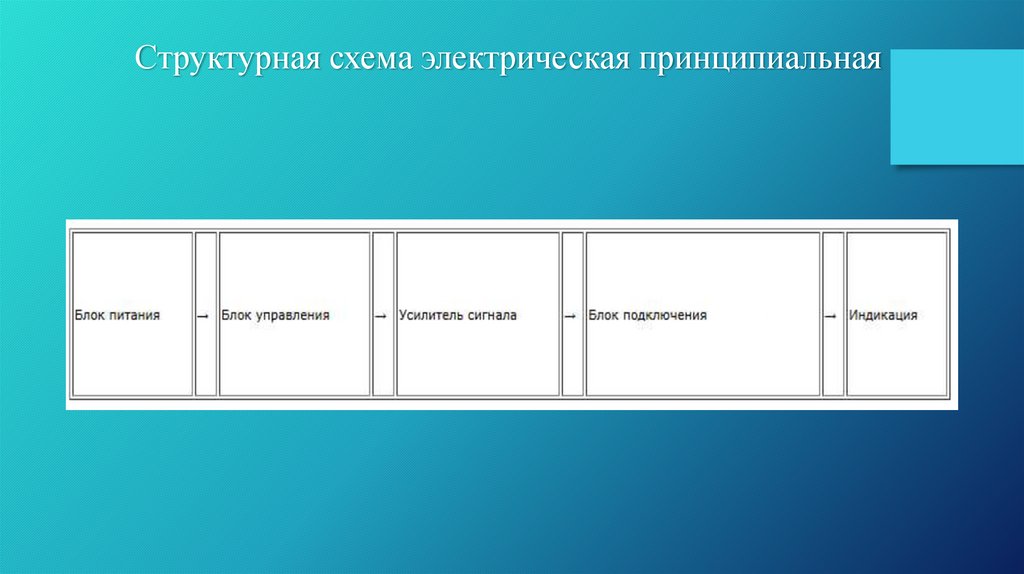

Структурная схема электрическая принципиальная

5.

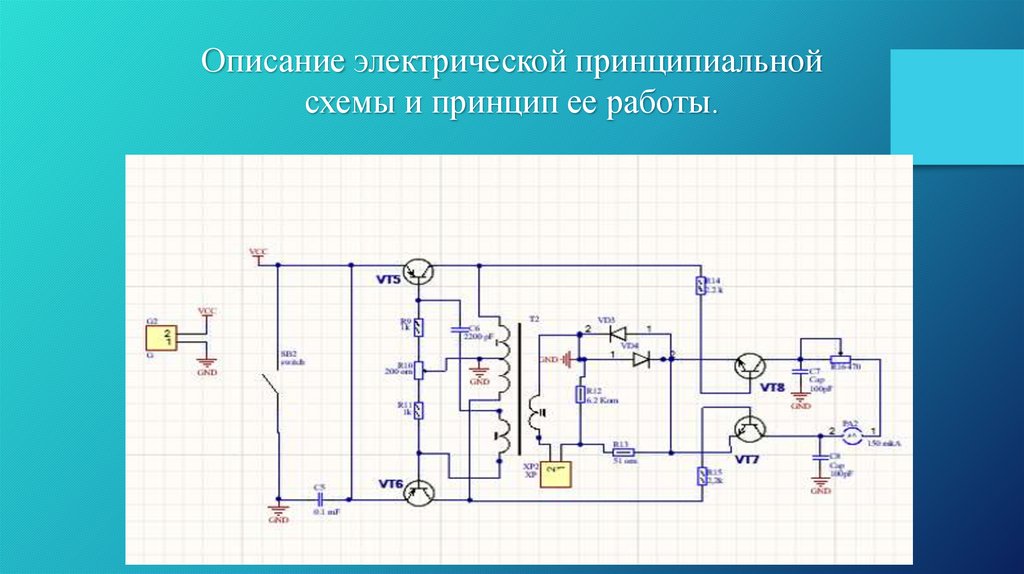

Описание электрической принципиальной
схемы и принцип ее работы.

6.

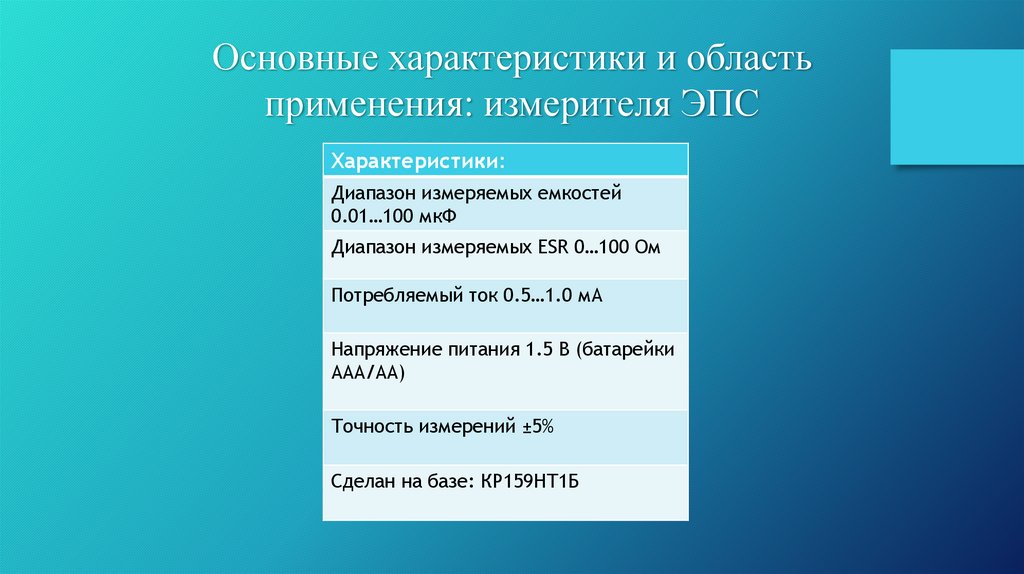

Основные характеристики и область
применения: измерителя ЭПС
Характеристики:
Диапазон измеряемых емкостей
0.01…100 мкФ
Диапазон измеряемых ESR 0…100 Ом
Потребляемый ток 0.5…1.0 мА
Напряжение питания 1.5 В (батарейки
AAA/AA)
Точность измерений ±5%
Сделан на базе: КР159НТ1Б

7.

Надежность
Надежность это - свойство изделия выполнять заданные
функции, сохраняя эксплуатационные показатели в
заданных пределах в течение требуемого промежутка
времени. То надежность так же можно определить как
физическое свойство изделия, которое зависит от
количества и от качества входящих в него элементов, а
также от условий эксплуатации.

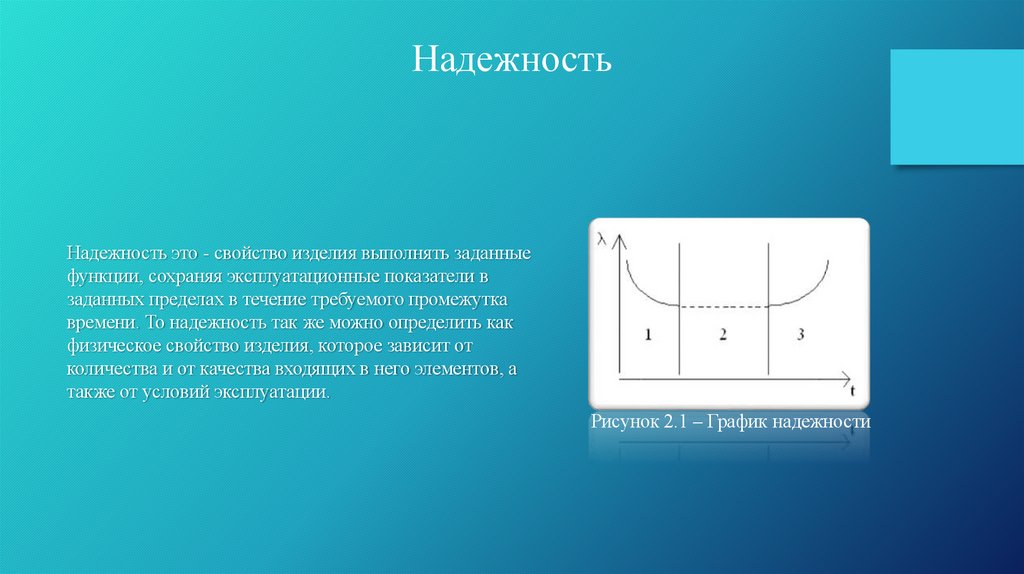

Рисунок 2.1 – График надежности

8.

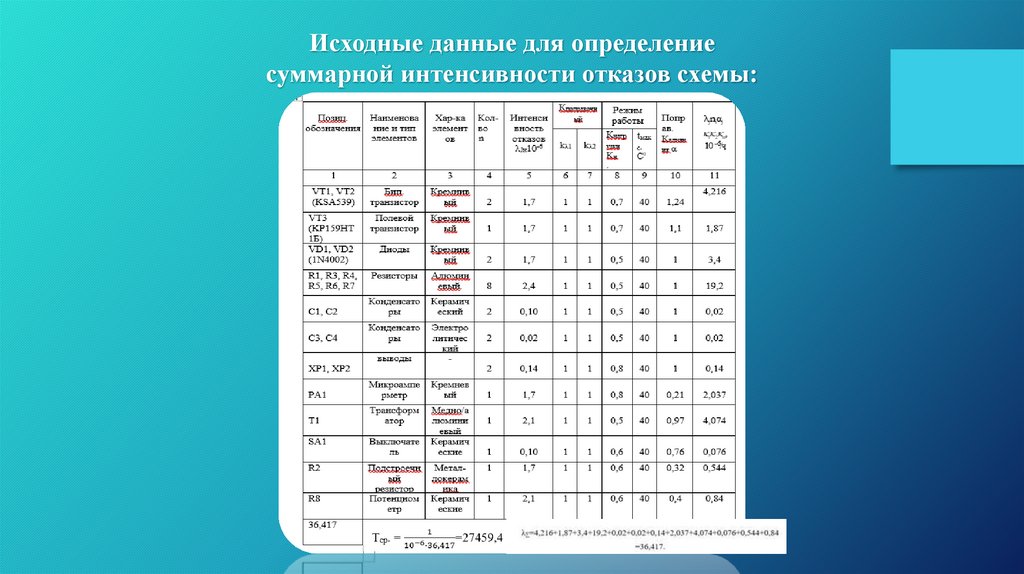

Исходные данные для определение
суммарной интенсивности отказов схемы:

9.

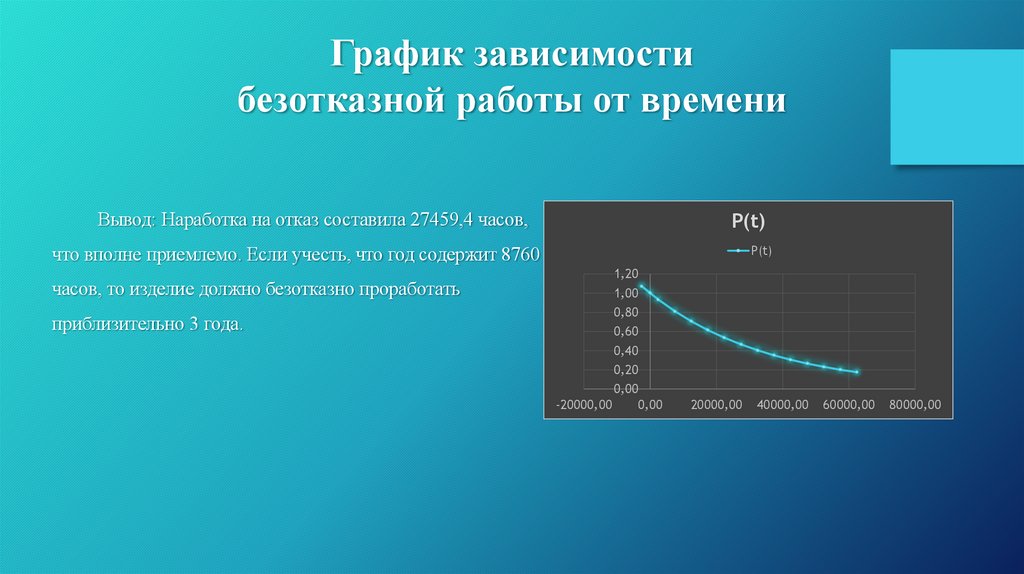

График зависимости
безотказной работы от времени
Вывод: Наработка на отказ составила 27459,4 часов,
P(t)
P(t)
что вполне приемлемо. Если учесть, что год содержит 8760
часов, то изделие должно безотказно проработать
приблизительно 3 года.
1,20
1,00
0,80
0,60
0,40
0,20
0,00
-20000,00
0,00
20000,00
40000,00
60000,00
80000,00

10.

Конструктивно-технологические требования.
Ширина дорожек
Ширина дорожек для питающих
элементов

11.

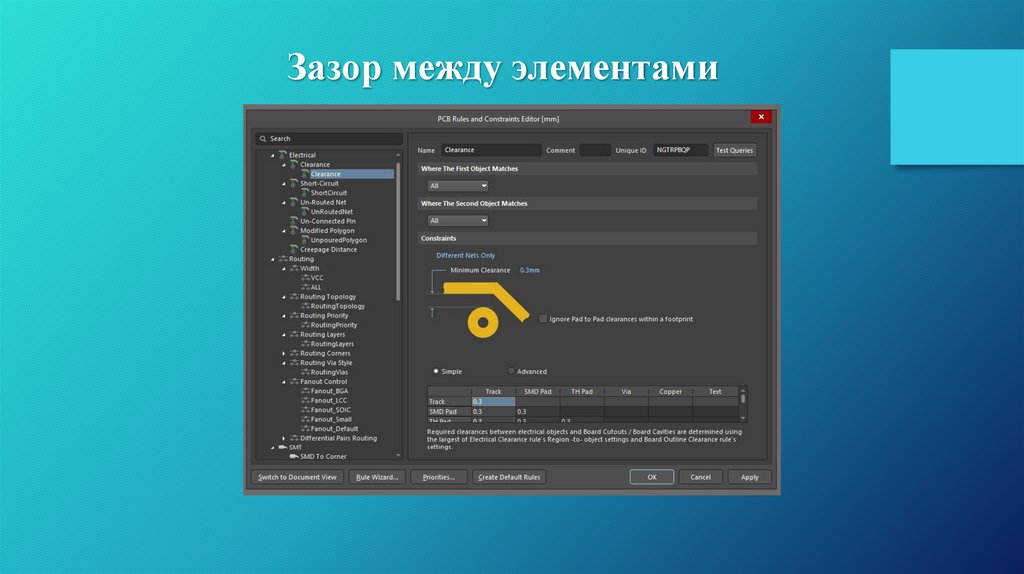

Зазор между элементами

12.

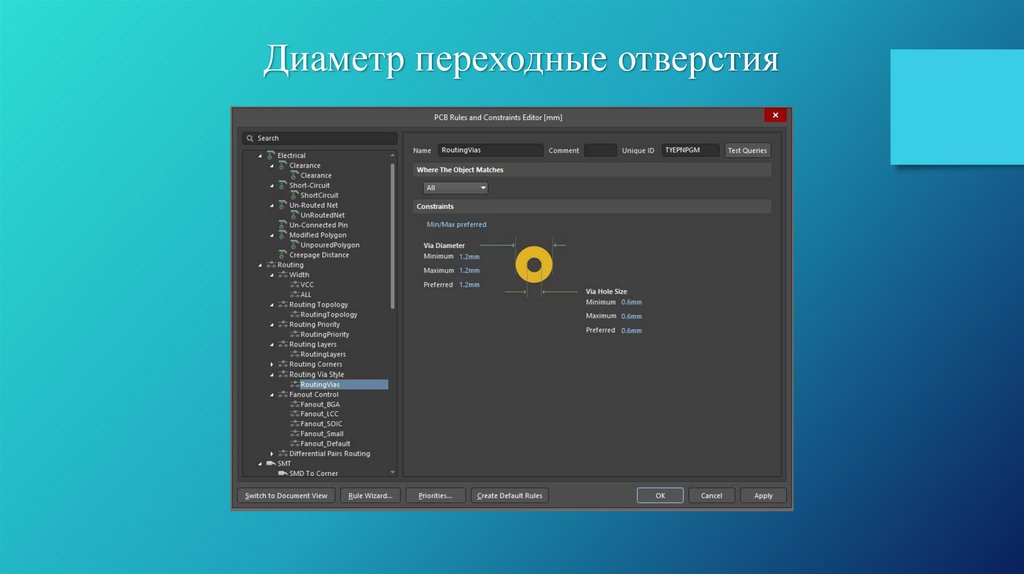

Диаметр переходные отверстия

13.

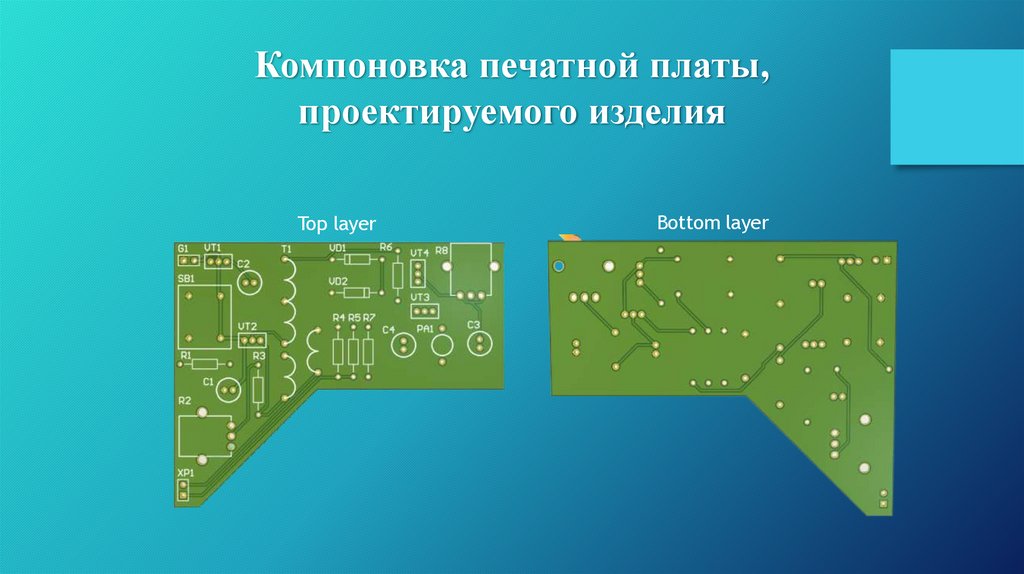

Компоновка печатной платы,
проектируемого изделия
Top layer
Bottom layer

14.

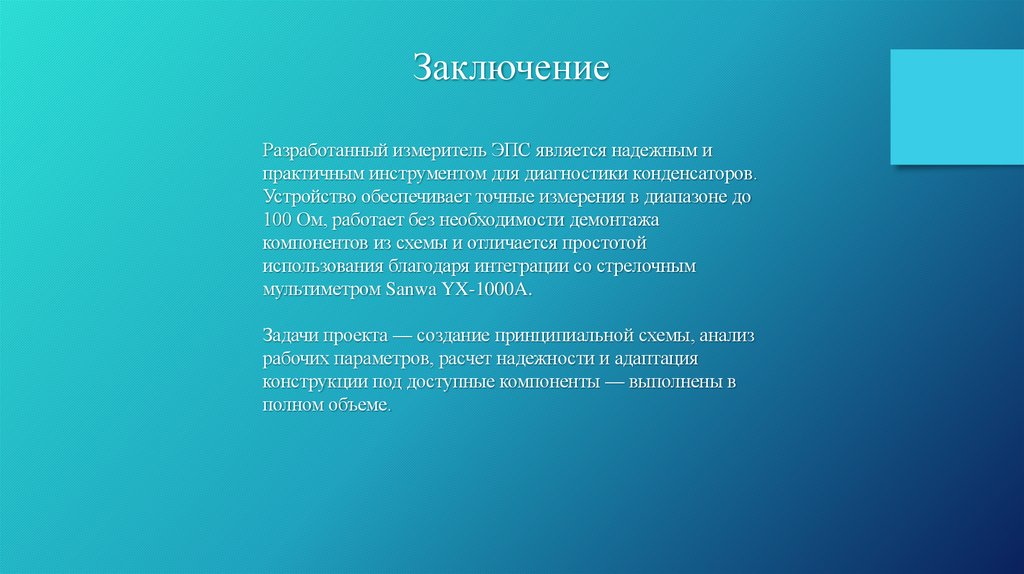

Заключение
Разработанный измеритель ЭПС является надежным и
практичным инструментом для диагностики конденсаторов.
Устройство обеспечивает точные измерения в диапазоне до
100 Ом, работает без необходимости демонтажа
компонентов из схемы и отличается простотой
использования благодаря интеграции со стрелочным
мультиметром Sanwa YX-1000A.
Задачи проекта — создание принципиальной схемы, анализ
рабочих параметров, расчет надежности и адаптация
конструкции под доступные компоненты — выполнены в
полном объеме.
