Разработка параметрического семейства мебели для медицинского учреждения с применением технологии программирования no-code

1.

СЕВЕРО-КАВКАЗСКИЙ ГОРНО-МЕТАЛУРГИЧЕСКИЙ ИНСТИТУТ
(ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ)
Выпускная квалификационная работа
на тему: Разработка параметрического семейства мебели для
медицинского учреждения с применением технологии
программирования no-code
Выполнила: ст. гр. ИВб(САПР) - 21-2
Козонова Д.Г.
Руководитель: к.т.н., доц. Юрошева Т.А.

2.

Цель работы
• разработка и реализация
программного модуля для
создания параметрического
семейства мебели для
медицинского учреждения.

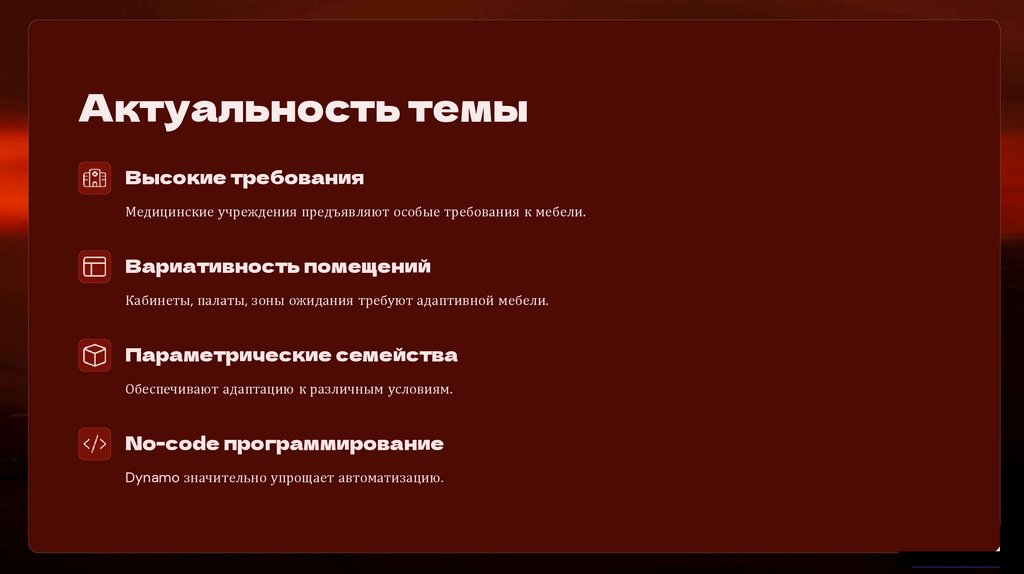

3.

Актуальность темы
Высокие требования
Медицинские учреждения предъявляют особые требования к мебели.
Вариативность помещений
Кабинеты, палаты, зоны ожидания требуют адаптивной мебели.
Параметрические семейства
Обеспечивают адаптацию к различным условиям.
No-code программирование
Dynamo значительно упрощает автоматизацию.

4.

Задачи проекта
Изучение требований
Анализ норм и стандартов для медицинской мебели.
Анализ возможностей Revit и Dynamo для создания параметрических семейств
Создание моделей
Разработка параметрических моделей в Revit.
Автоматизация
Применение Dynamo для оптимизации процессов.
Тестирование и внедрение
Проверка решений и их интеграция в проекты.

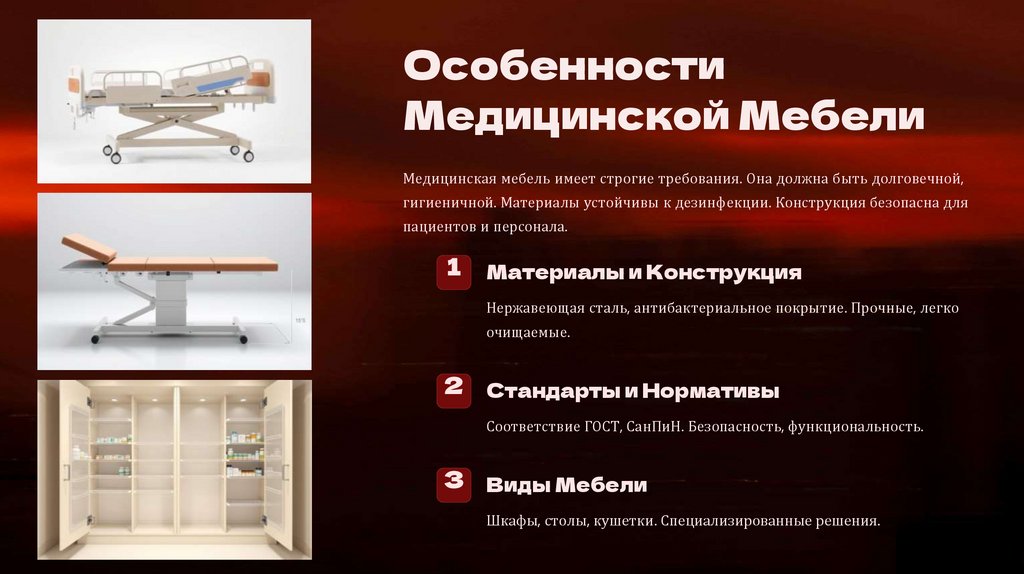

5.

Особенности
Медицинской Мебели
Медицинская мебель имеет строгие требования. Она должна быть долговечной,
гигиеничной. Материалы устойчивы к дезинфекции. Конструкция безопасна для
пациентов и персонала.
1
Материалы и Конструкция
Нержавеющая сталь, антибактериальное покрытие. Прочные, легко
очищаемые.
2 Стандарты и Нормативы
Соответствие ГОСТ, СанПиН. Безопасность, функциональность.
3 Виды Мебели
Шкафы, столы, кушетки. Специализированные решения.

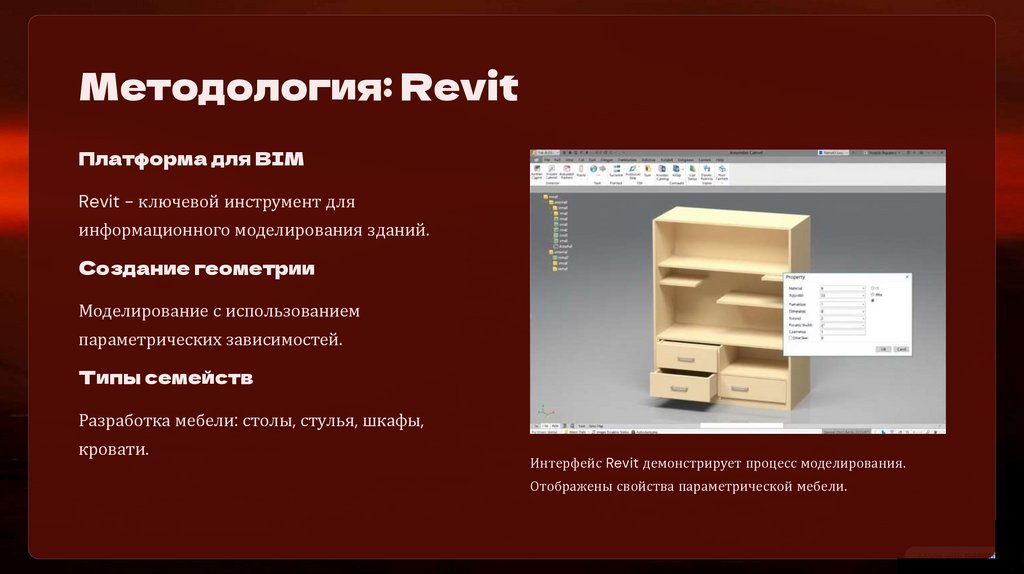

6.

Методология: Revit
Платформа для BIM
Revit - ключевой инструмент для
информационного моделирования зданий.
Создание геометрии
Моделирование с использованием
параметрических зависимостей.
Типы семейств
Разработка мебели: столы, стулья, шкафы,
кровати.
Интерфейс Revit демонстрирует процесс моделирования.
Отображены свойства параметрической мебели.

7.

No-Code программирование с Dynamo
Что такое Dynamo
Преимущества
Визуальная среда программирования, интегрированная с Revit.
Автоматизация, генерация геометрии, манипуляция данными.
Это упрощает задачи.
Концепция "No-code"
Расширение возможностей
Использование визуальных узлов, без написания текстового кода. Dynamo выходит за рамки стандартных параметров Revit. Это
открывает новые перспективы.

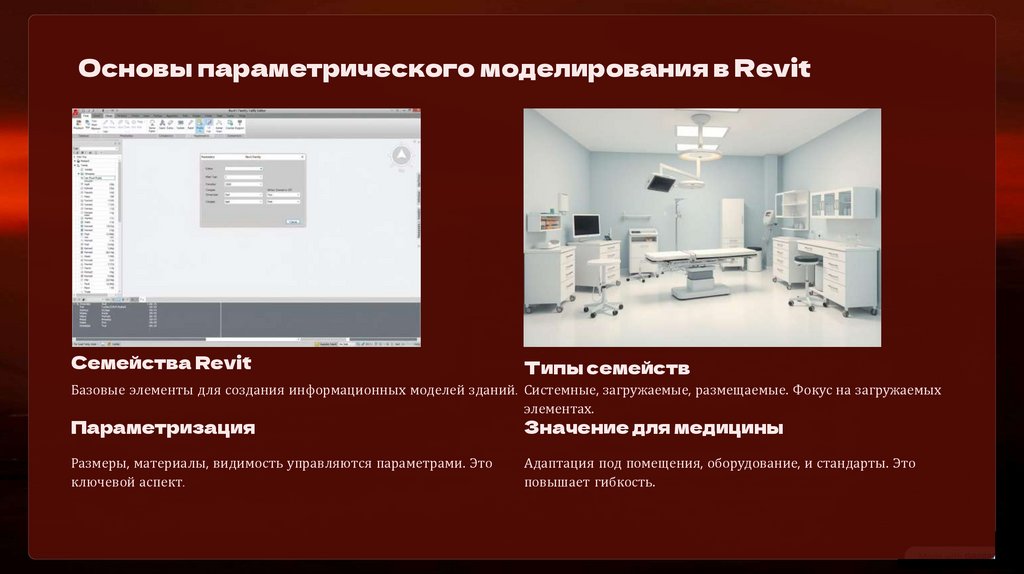

8.

Основы параметрического моделирования в Revit
Семейства Revit
Типы семейств
Базовые элементы для создания информационных моделей зданий. Системные, загружаемые, размещаемые. Фокус на загружаемых
элементах.
Параметризация
Значение для медицины
Размеры, материалы, видимость управляются параметрами. Это
ключевой аспект.
Адаптация под помещения, оборудование, и стандарты. Это
повышает гибкость.

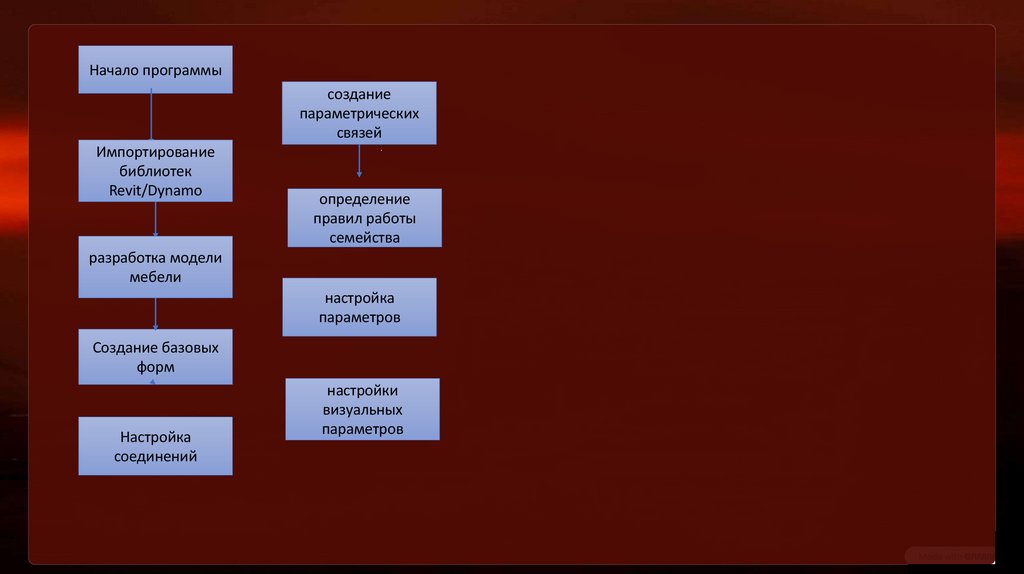

9.

Начало программы
создание
параметрических
связей
Импортирование
библиотек
Revit/Dynamo
.
определение
правил работы
семейства
разработка модели
мебели
настройка
параметров
Создание базовых
форм
Настройка
соединений
настройки
визуальных
параметров

10.

Создание семейства

11.

Листинг программы на на Python в Dynamo для
автоматизации проектирования семейства
мебели в Revit.

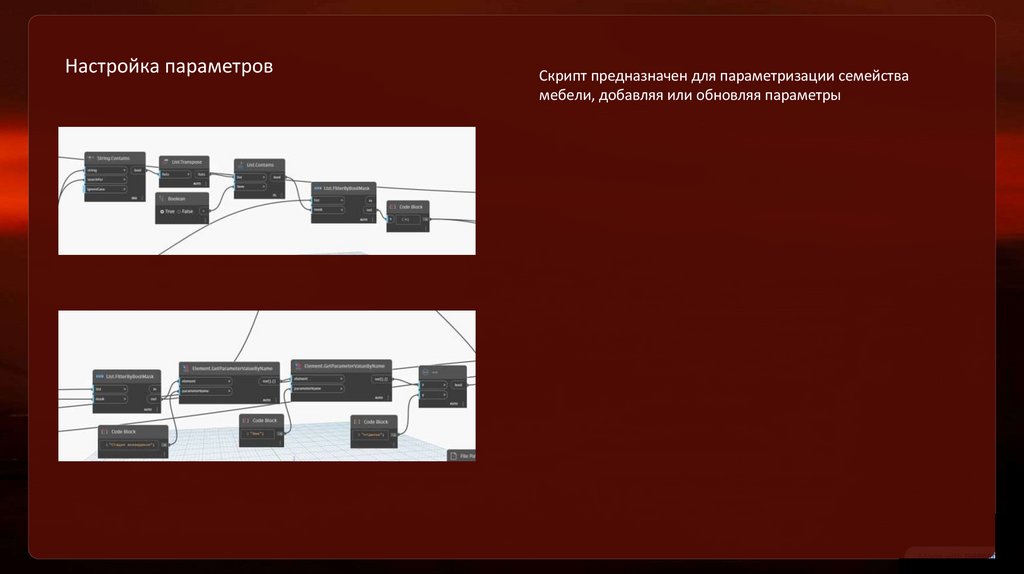

12.

Настройка параметров
Скрипт предназначен для параметризации семейства
мебели, добавляя или обновляя параметры

13.

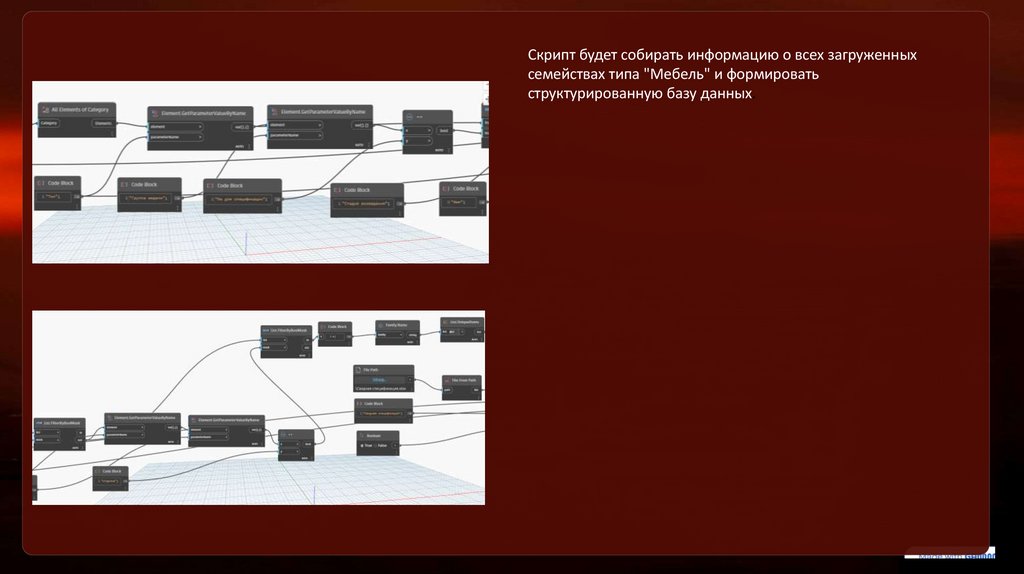

Скрипт будет собирать информацию о всех загруженных
семействах типа "Мебель" и формировать
структурированную базу данных.

14.

15.

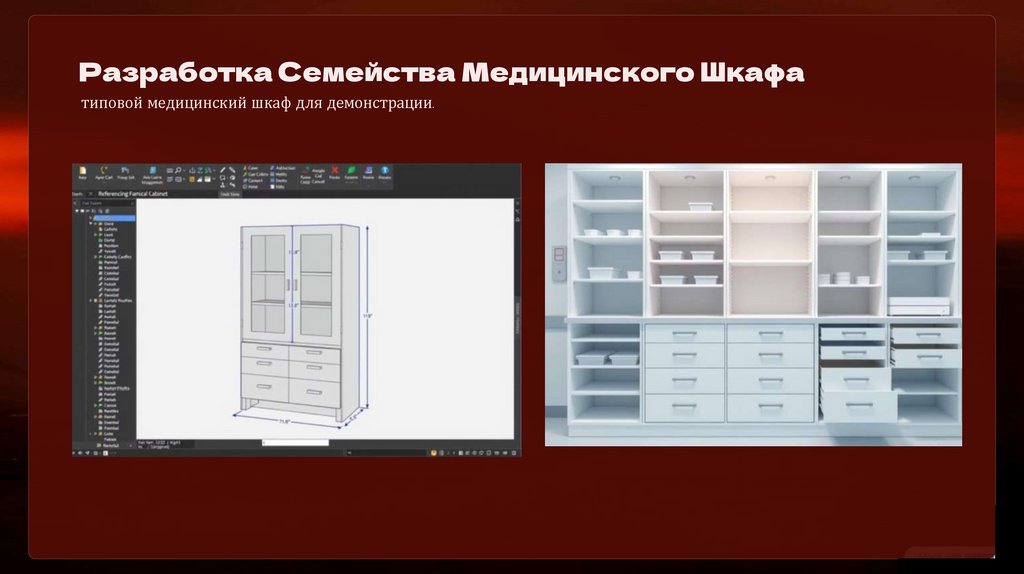

Разработка Семейства Медицинского Шкафа
типовой медицинский шкаф для демонстрации.
.
.

16.

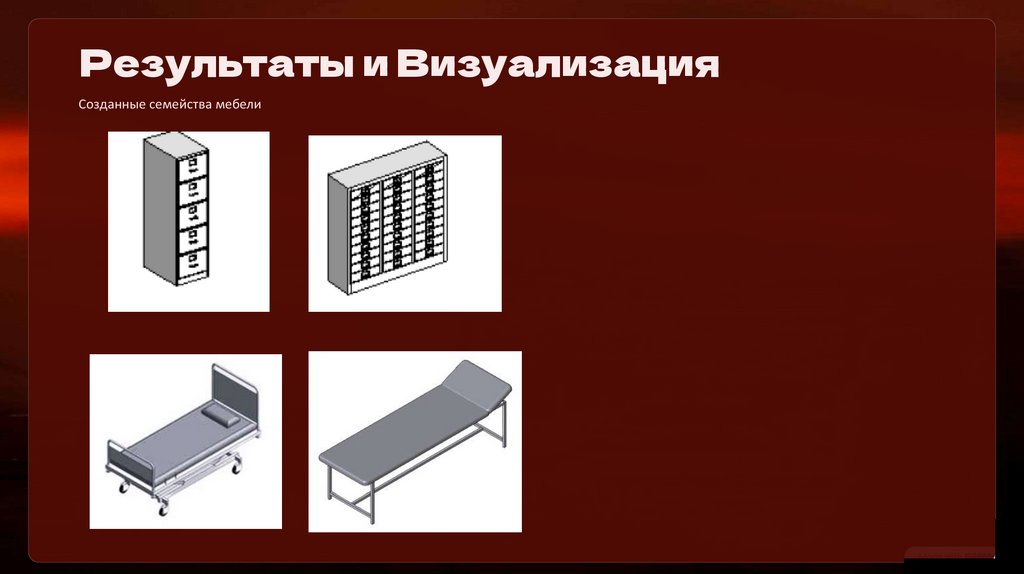

Результаты и Визуализация
Созданные семейства мебели

17.

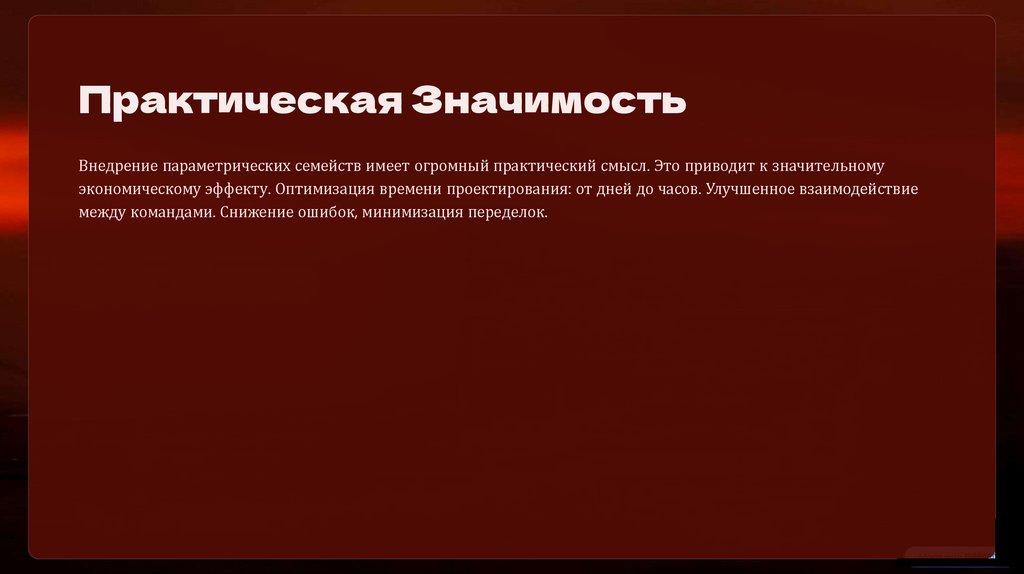

18.

Практическая Значимость
Внедрение параметрических семейств имеет огромный практический смысл. Это приводит к значительному
экономическому эффекту. Оптимизация времени проектирования: от дней до часов. Улучшенное взаимодействие
между командами. Снижение ошибок, минимизация переделок.

19.

Заключение и
Перспективы Развития
Проект успешно продемонстрировал параметрические семейства мед. мебели,
эффективность no-code. Есть многообещающие перспективы для дальнейшего развития.
Основные Выводы
Значимость для BIM
Эффективность Dynamo
подтверждена. Экономия
времени и ресурсов. Упрощение
адаптации.
Улучшение качества моделей.
Быстрая реакция на изменения.
Для здравоохранения.
Дальнейшие Исследования
Расширение библиотеки.
Включение диагностического
оборудования и стомат. кресел.

20.

спасибо за внимание
