Строительство 4-этажного 12-квартирного жилого дома в г. Азове Ростовской области

1.

МИНИСТЕРСТВО ОБЩЕГО И
ПРОФЕССИОНАЛЬНОГО
ОБРАЗОВАНИЯ РОСТОВСКОЙ ОБЛАСТИ
государственное бюджетное профессиональное
образовательное учреждение Ростовской области
«Азовский гуманитарно-технический колледж»
«Строительство 4-этажного
12-квартирного жилого дома в г. Азове
Ростовской области»
Автор дипломного проекта:
студент гр. 17 сэз Столярчук Д.В.
Руководитель: Потапов А.Г.

2.

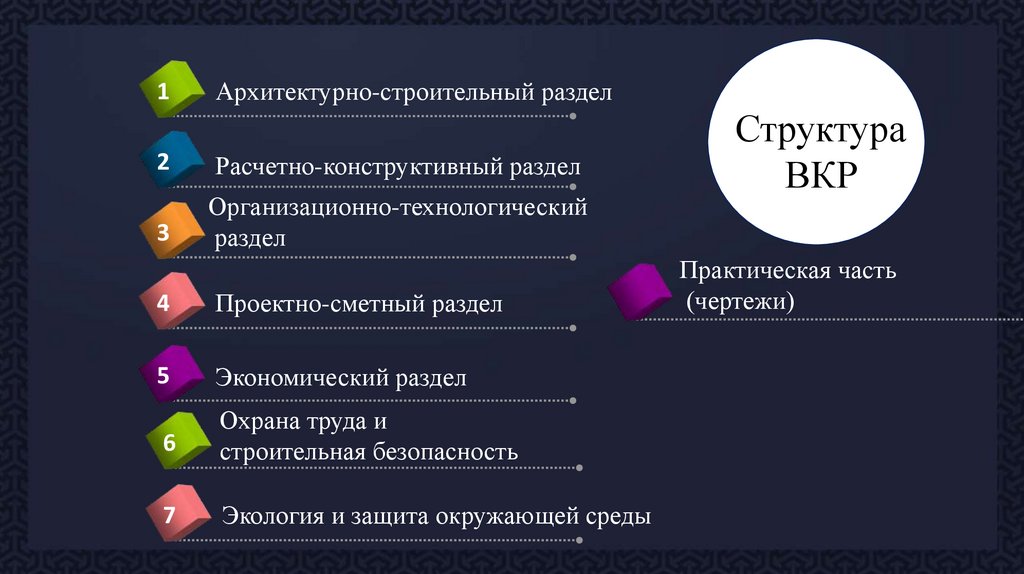

1
Архитектурно-строительный раздел
2
Расчетно-конструктивный раздел
3
Организационно-технологический
раздел
4
Проектно-сметный раздел
5
Экономический раздел
6
Охрана труда и
строительная безопасность
7
Экология и защита окружающей среды
Структура
ВКР
Практическая часть
(чертежи)

3.

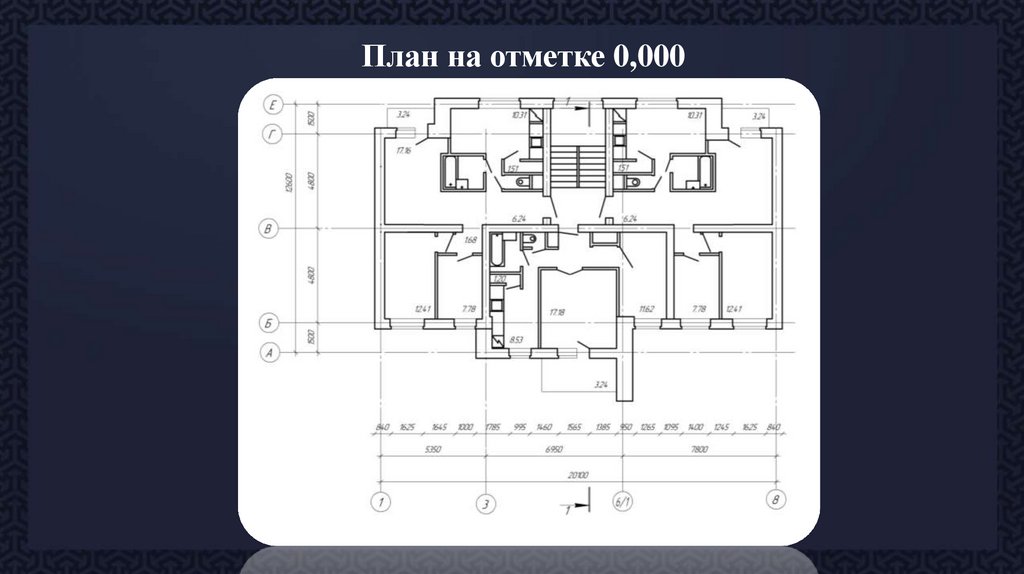

План на отметке 0,000

4.

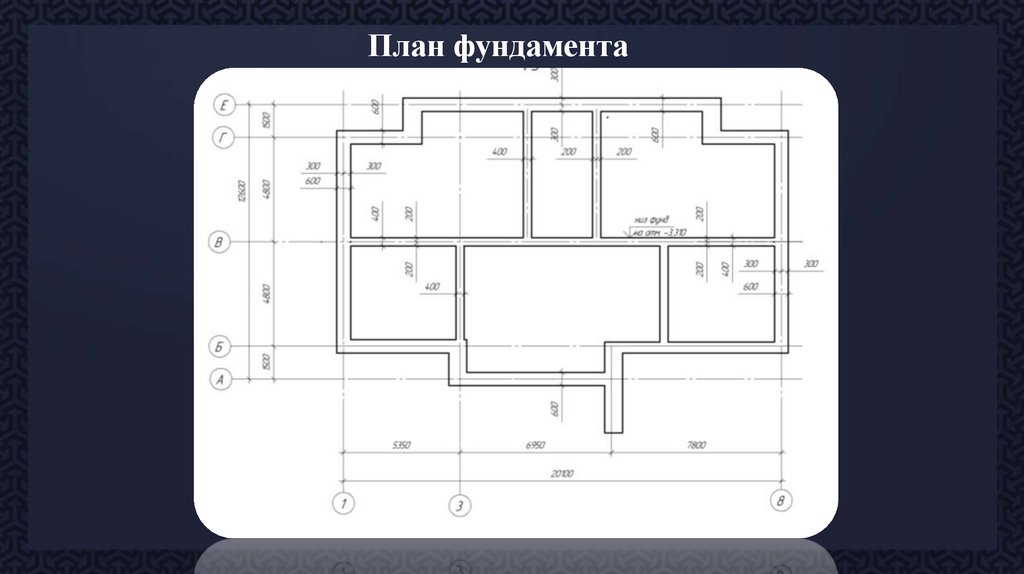

План фундамента

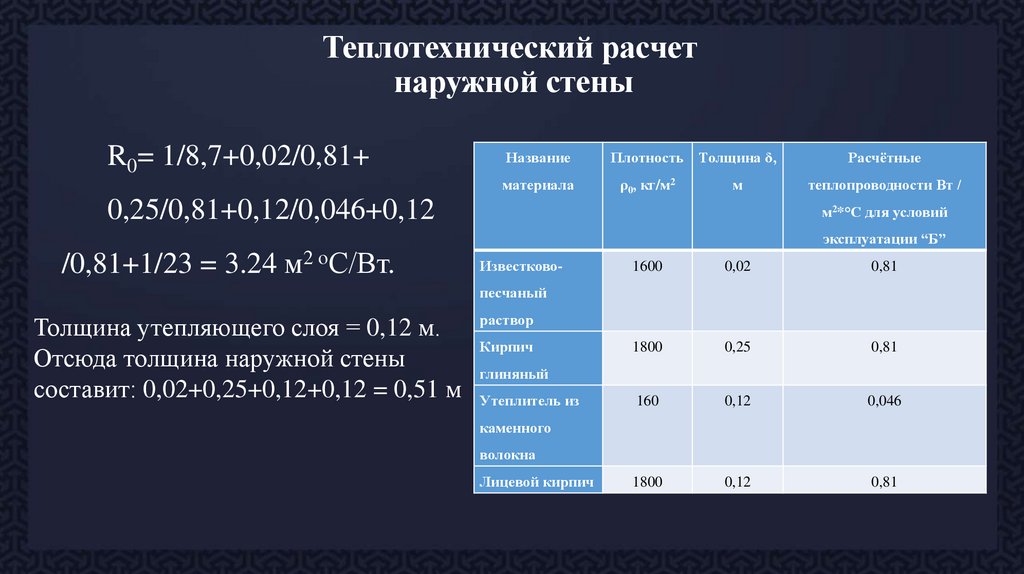

5. Теплотехнический расчет  наружной стены

Теплотехнический расчет
наружной стены
R0= 1/8,7+0,02/0,81+
Название
Плотность Толщина δ,
материала
ρ0, кг/м2
м
0,25/0,81+0,12/0,046+0,12
/0,81+1/23 = 3.24 м2 оС/Вт.
Расчётные
теплопроводности Вт /
м2*°С для условий
эксплуатации “Б”
Известково-
1600
0,02
0,81
1800
0,25
0,81
160
0,12
0,046
1800
0,12
0,81
песчаный
Толщина утепляющего слоя = 0,12 м.
Отсюда толщина наружной стены
составит: 0,02+0,25+0,12+0,12 = 0,51 м
раствор
Кирпич
глиняный
Утеплитель из
каменного
волокна
Лицевой кирпич

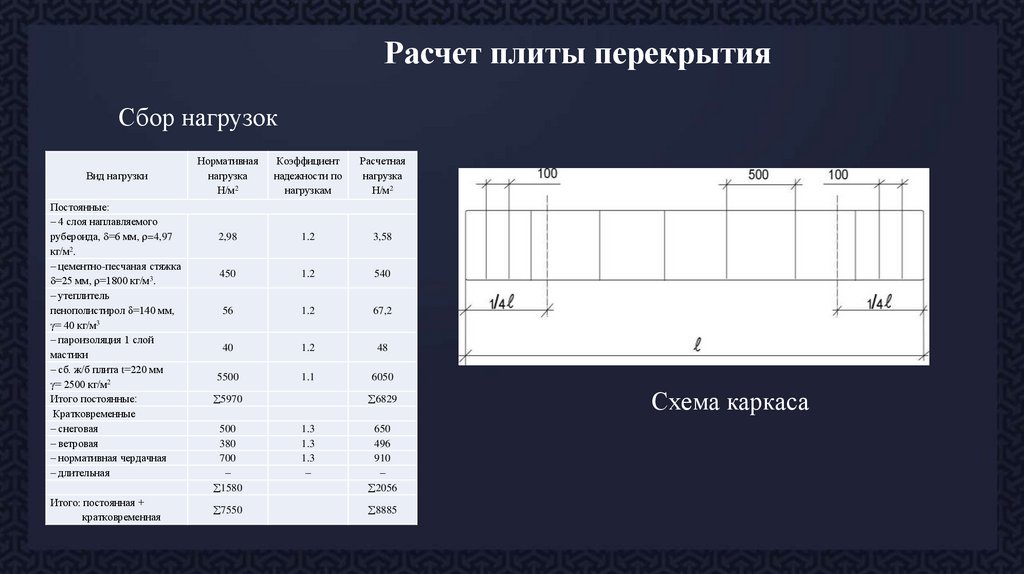

6. Расчет плиты перекрытия

Сбор нагрузок
Вид нагрузки
Постоянные:
– 4 слоя наплавляемого
рубероида, =6 мм, =4,97
кг/м2.
– цементно-песчаная стяжка
=25 мм, =1800 кг/м3.
– утеплитель
пенополистирол δ=140 мм,
γ= 40 кг/м3
– пароизоляция 1 слой
мастики
– сб. ж/б плита t=220 мм
γ= 2500 кг/м2
Итого постоянные‫׃‬
Кратковременные
– снеговая
– ветровая
– нормативная чердачная
– длительная
Итого: постоянная +
кратковременная
Нормативная
нагрузка
Н/м2
Коэффициент
надежности по
нагрузкам
Расчетная
нагрузка
Н/м2
2,98
1.2
3,58
450
1.2
540
56
1.2
67,2
40
1.2
48
5500
1.1
6050
5970
500
380
700
–
1580
7550
6829
1.3
1.3
1.3
–
650
496
910
–
2056
8885
Схема каркаса

7.

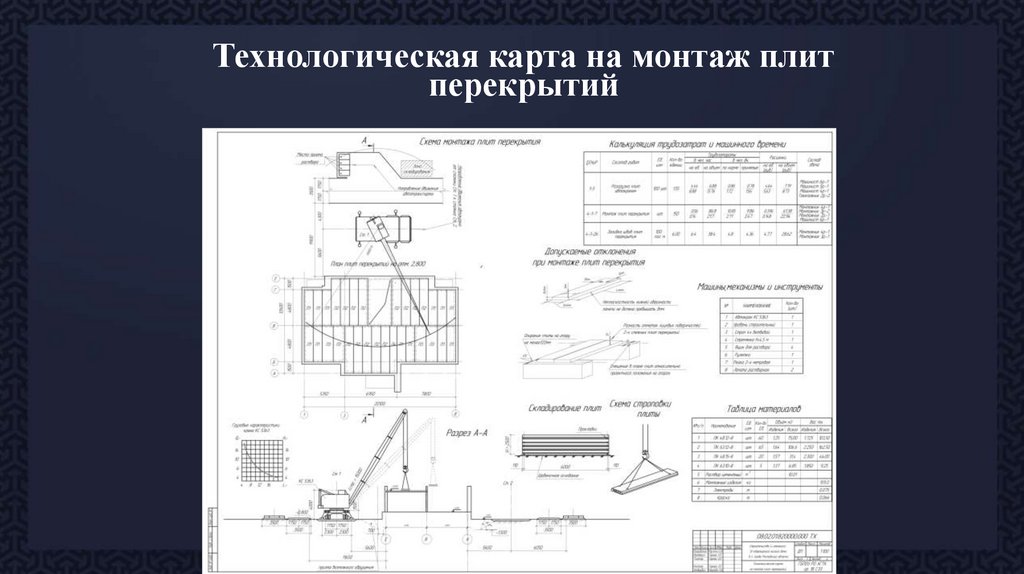

Технологическая карта на монтаж плит
перекрытий

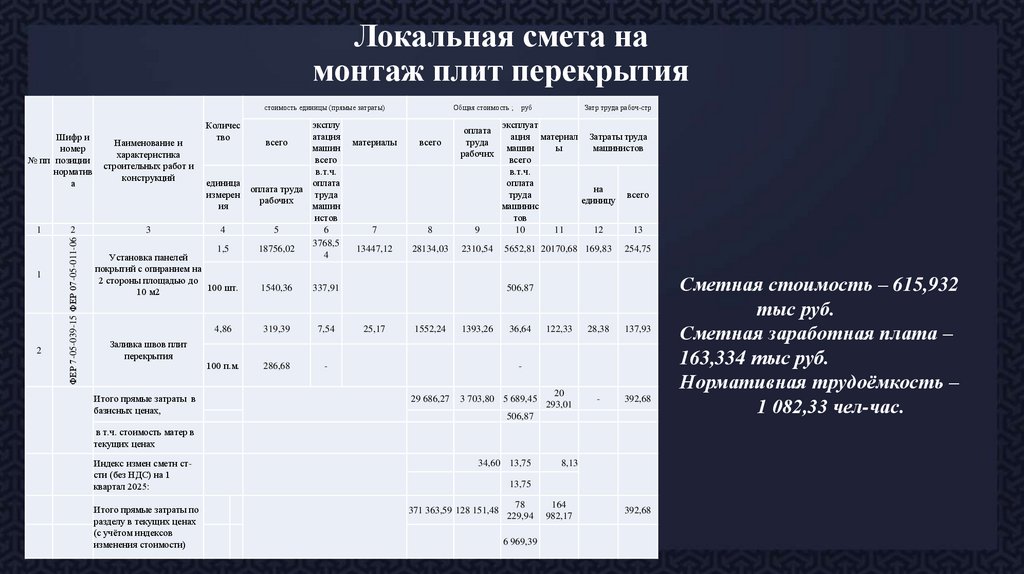

8. Локальная смета на монтаж плит перекрытия

стоимость единицы (прямые затраты)
Шифр и
номер
№ пп позиции
норматив
а
1
2
2
ФЕР 7-05-039-15 ФЕР 07-05-011-06
1
Наименование и
характеристика
строительных работ и
конструкций
3
Количес
тво
единица
измерен
ия
4
1,5
Установка панелей
покрытий с опиранием на
2 стороны площадью до
100 шт.
10 м2
Заливка швов плит
перекрытия
Итого прямые затраты в
базисных ценах,
эксплу
атация
всего
машин
всего
в.т.ч.
оплата
оплата труда
труда
рабочих
машин
истов
5
6
3768,5
18756,02
4
1540,36
337,91
4,86
319,39
7,54
100 п.м.
286,68
-
Общая стоимость ;
материалы
всего
оплата
труда
рабочих
7
8
9
13447,12
28134,03
2310,54
руб
Затр труда рабоч-стр
эксплуат
ация материал Затраты труда
машин
ы
машинистов
всего
в.т.ч.
оплата
на
труда
всего
единицу
машинис
тов
10
11
12
13
5652,81 20170,68 169,83
254,75
506,87
25,17
1552,24
1393,26
36,64
122,33
28,38
137,93
20
293,01
-
392,68
-
29 686,27
3 703,80 5 689,45
506,87
в т.ч. стоимость матер в
текущих ценах
Индекс измен сметн стсти (без НДС) на 1
квартал 2025:
Итого прямые затраты по
разделу в текущих ценах
(с учётом индексов
изменения стоимости)
34,60 13,75
8,13
13,75
371 363,59 128 151,48
78
229,94
6 969,39
164
982,17
392,68
Сметная стоимость – 615,932
тыс руб.
Сметная заработная плата –
163,334 тыс руб.
Нормативная трудоёмкость –
1 082,33 чел-час.

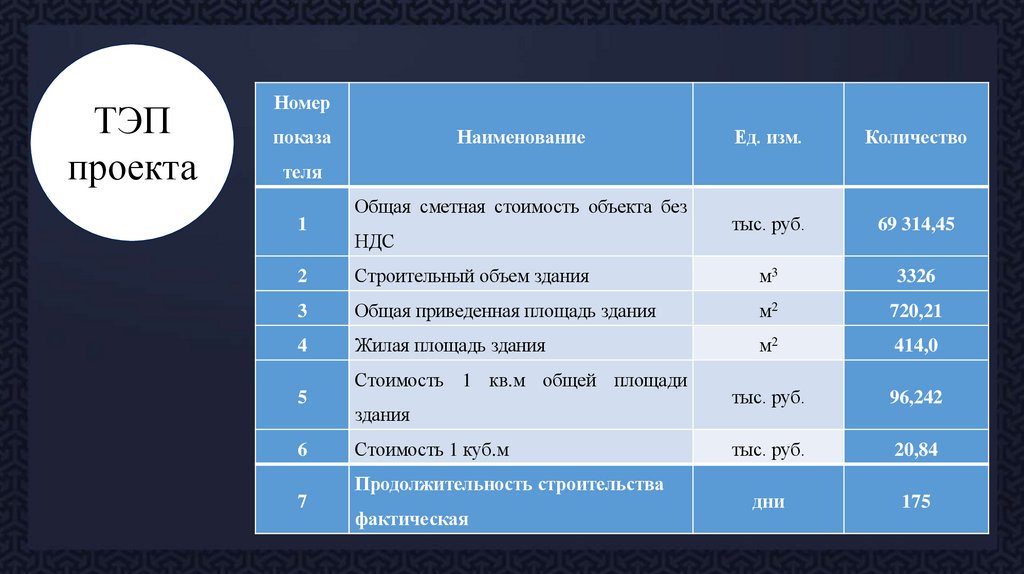

9.

ТЭП
проекта
Номер
показа
Наименование
Ед. изм.
Количество
тыс. руб.
69 314,45
теля
Общая сметная стоимость объекта без
1
НДС
2
Строительный объем здания
м3
3326
3
Общая приведенная площадь здания
м2
720,21
4
Жилая площадь здания
м2
414,0
тыс. руб.
96,242
тыс. руб.
20,84
дни
175
5
6
Стоимость 1 кв.м общей площади
здания
Стоимость 1 куб.м
Продолжительность строительства
7
фактическая

10.

Экология и защита окружающей среды

11. СПАСИБО ЗА ВНИМАНИЕ!
