Практика на оборудовании HUAWEI

1.

ПРАКТИКА НА ОБОРУДОВАНИИ
HUAWEI
Буцев Никита

2.

ЗАНЯТИЕ 2. Проект схемы сети компании. Настройка VLAN на
коммутаторах

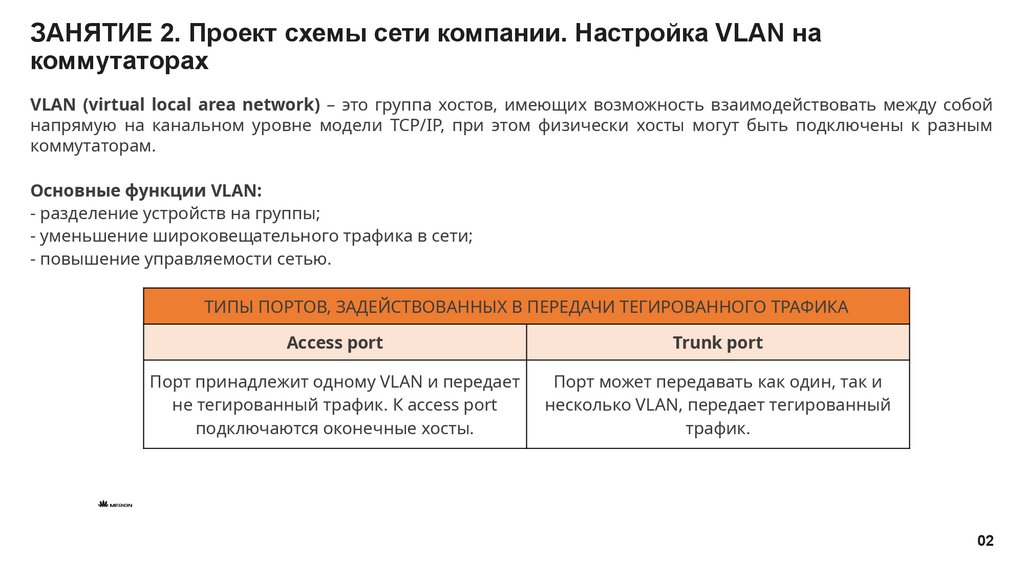

VLAN (virtual local area network) – это группа хостов, имеющих возможность взаимодействовать между собой
напрямую на канальном уровне модели TCP/IP, при этом физически хосты могут быть подключены к разным
коммутаторам.
Основные функции VLAN:
- разделение устройств на группы;
- уменьшение широковещательного трафика в сети;
- повышение управляемости сетью.
ТИПЫ ПОРТОВ, ЗАДЕЙСТВОВАННЫХ В ПЕРЕДАЧИ ТЕГИРОВАННОГО ТРАФИКА
Аccess port
Trunk port
Порт принадлежит одному VLAN и передает
не тегированный трафик. К access port
подключаются оконечные хосты.
Порт может передавать как один, так и
несколько VLAN, передает тегированный
трафик.
02

3.

ЗАНЯТИЕ 2. Проект схемы сети компании. Настройка VLAN на
коммутаторах

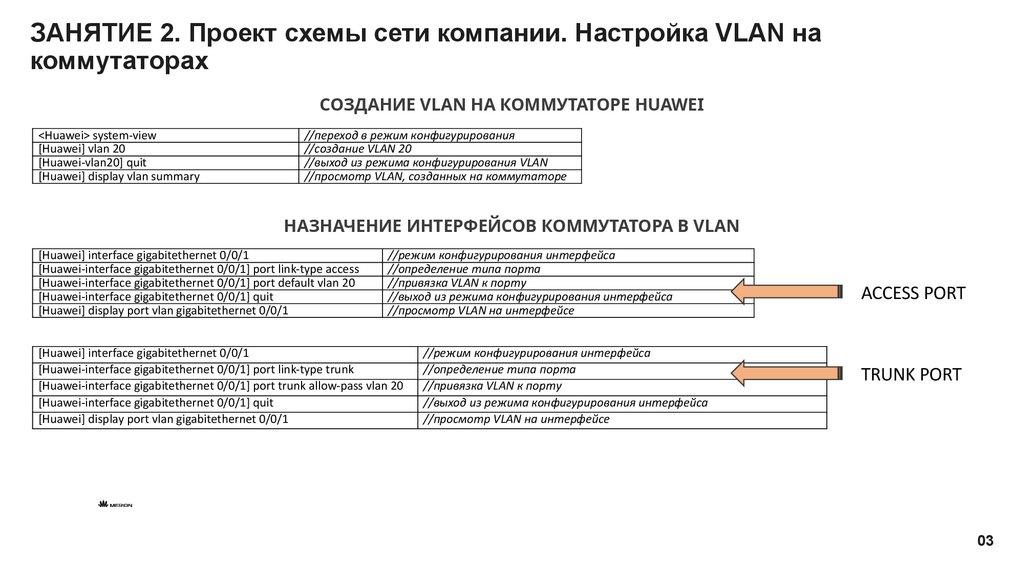

СОЗДАНИЕ VLAN НА КОММУТАТОРЕ HUAWEI
<Huawei> system-view
[Huawei] vlan 20
[Huawei-vlan20] quit
[Huawei] display vlan summary
//переход в режим конфигурирования
//создание VLAN 20
//выход из режима конфигурирования VLAN
//просмотр VLAN, созданных на коммутаторе
НАЗНАЧЕНИЕ ИНТЕРФЕЙСОВ КОММУТАТОРА В VLAN
[Huawei] interface gigabitethernet 0/0/1
[Huawei-interface gigabitethernet 0/0/1] port link-type access
[Huawei-interface gigabitethernet 0/0/1] port default vlan 20
[Huawei-interface gigabitethernet 0/0/1] quit
[Huawei] display port vlan gigabitethernet 0/0/1
//режим конфигурирования интерфейса
//определение типа порта
//привязка VLAN к порту
//выход из режима конфигурирования интерфейса
//просмотр VLAN на интерфейсе
[Huawei] interface gigabitethernet 0/0/1
[Huawei-interface gigabitethernet 0/0/1] port link-type trunk
[Huawei-interface gigabitethernet 0/0/1] port trunk allow-pass vlan 20
[Huawei-interface gigabitethernet 0/0/1] quit
[Huawei] display port vlan gigabitethernet 0/0/1
//режим конфигурирования интерфейса
//определение типа порта
//привязка VLAN к порту
//выход из режима конфигурирования интерфейса
//просмотр VLAN на интерфейсе
ACCESS PORT
TRUNK PORT
03

4.

ЗАНЯТИЕ 2. Проект схемы сети компании. Настройка VLAN на
коммутаторах
ПРАКТИЧЕСКОЕ ЗАДАНИЕ №1
1. Создать в eNSP новый проект.
2. Добавить два коммутатора S5700 и четыре ПК на схему.
Соединить их как на схеме.
3. Настроить на коммутаторах VLAN финансового отдела и
отдела кадров в соответствии со схемой. Настроить IP адреса
на ПК.
4. Проверить работоспособность схемы. Хост А должен
пинговать только хост B, а хост C только хост D.
04
