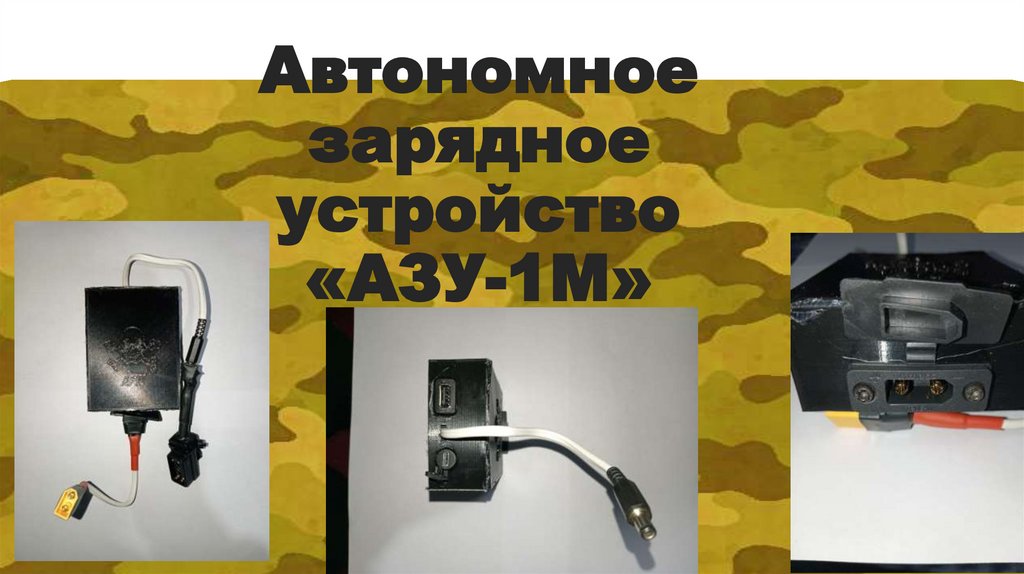

Автономное зарядное устройство «АЗУ-1М»

1.

Автономное
зарядное
устройство
«АЗУ-1М»

2.

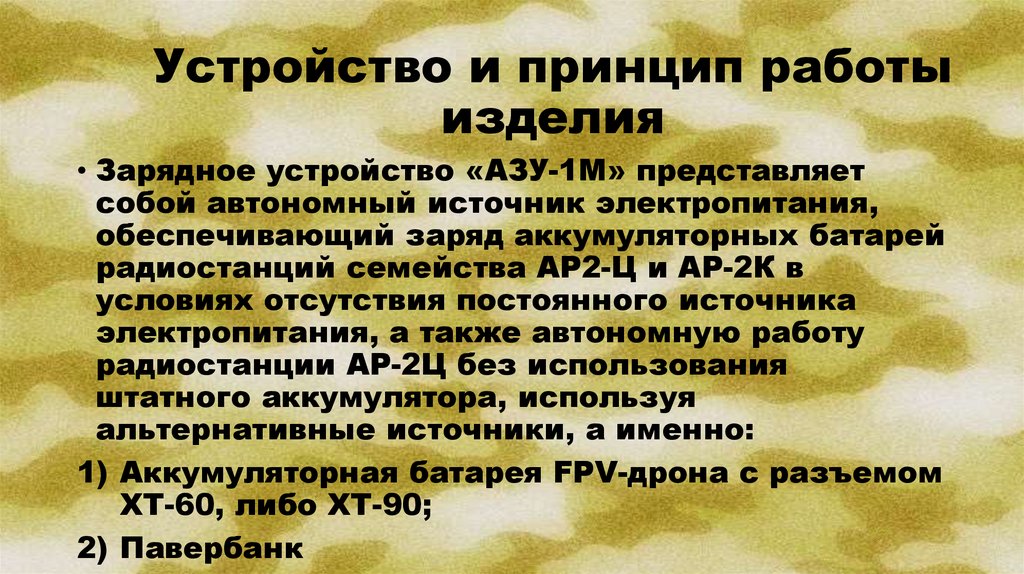

Устройство и принцип работы
изделия
• Зарядное устройство «АЗУ-1М» представляет
собой автономный источник электропитания,
обеспечивающий заряд аккумуляторных батарей
радиостанций семейства АР2-Ц и АР-2К в
условиях отсутствия постоянного источника
электропитания, а также автономную работу
радиостанции АР-2Ц без использования
штатного аккумулятора, используя
альтернативные источники, а именно:
1) Аккумуляторная батарея FPV-дрона с разъемом
ХТ-60, либо ХТ-90;
2) Павербанк

3.

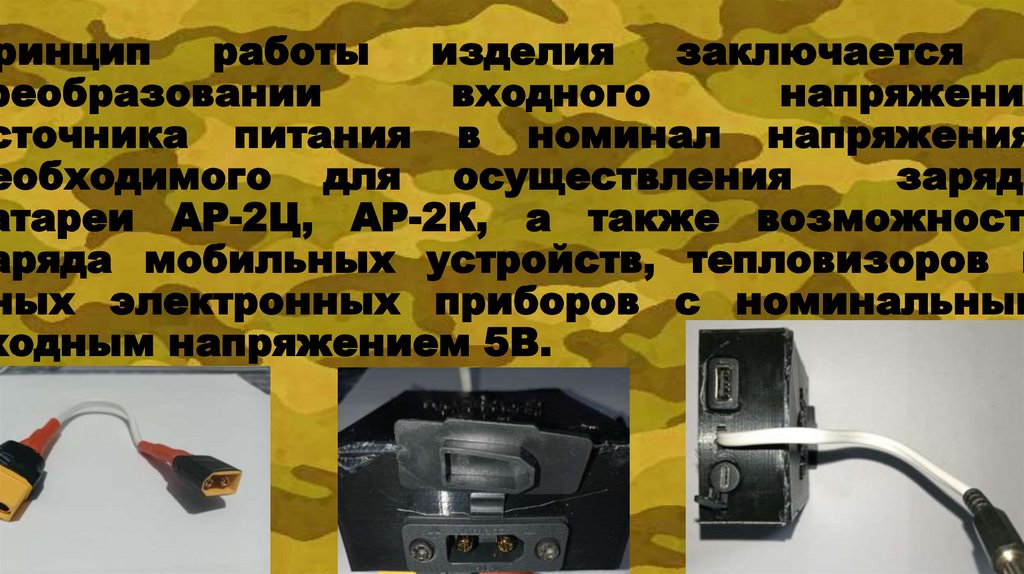

ринцип
работы
изделия
заключается
в
реобразовании
входного
напряжения
сточника питания в номинал напряжения
еобходимого для осуществления
заряда
атареи АР-2Ц, АР-2К, а также возможность
аряда мобильных устройств, тепловизоров и
ных электронных приборов с номинальным
ходным напряжением 5В.

4.

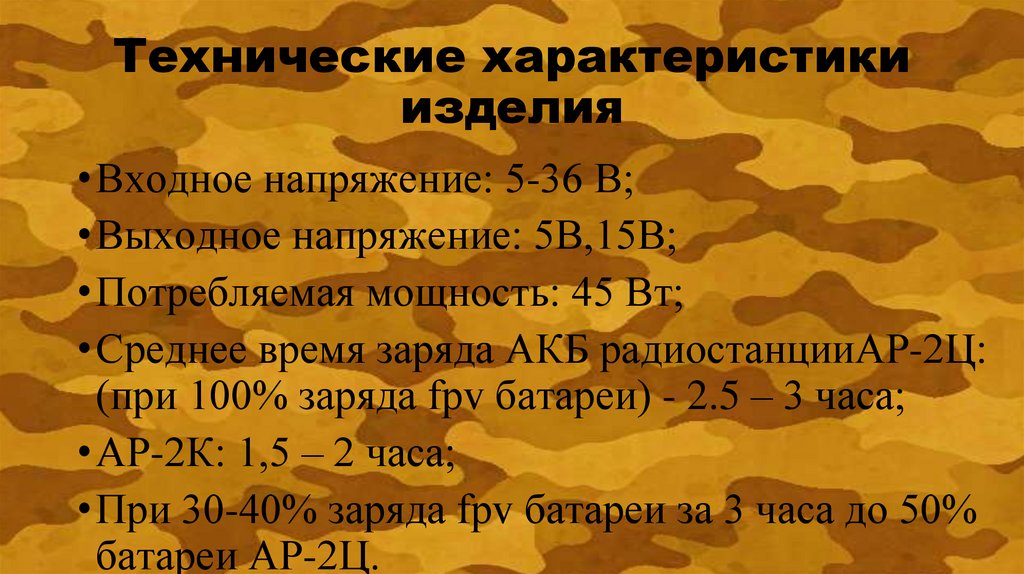

Технические характеристики
изделия
• Входное напряжение: 5-36 В;
• Выходное напряжение: 5В,15В;
• Потребляемая мощность: 45 Вт;
• Среднее время заряда АКБ радиостанцииАР-2Ц:
(при 100% заряда fpv батареи) - 2.5 – 3 часа;
• АР-2К: 1,5 – 2 часа;
• При 30-40% заряда fpv батареи за 3 часа до 50%
батареи АР-2Ц.

5.

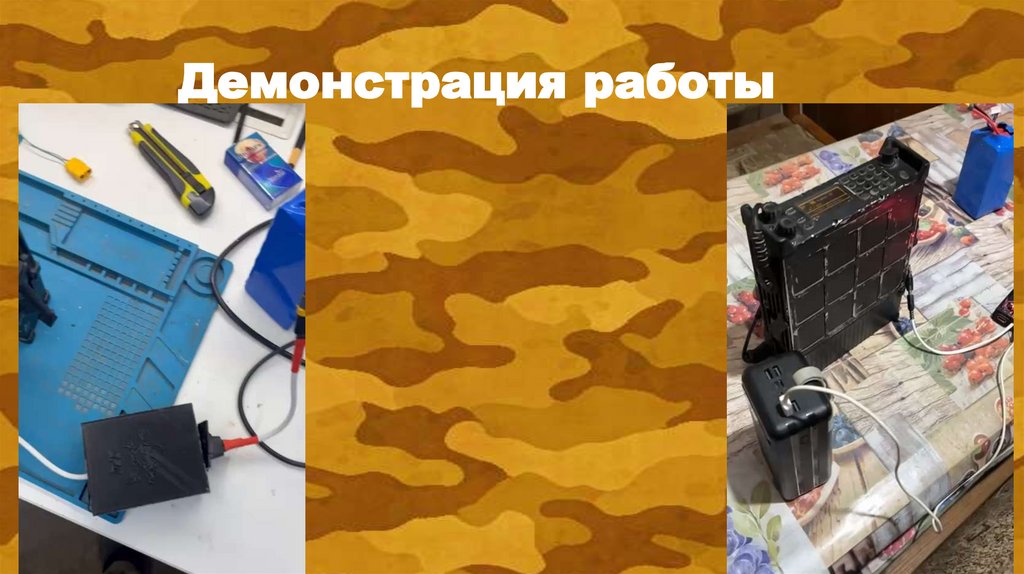

Демонстрация работы

6.

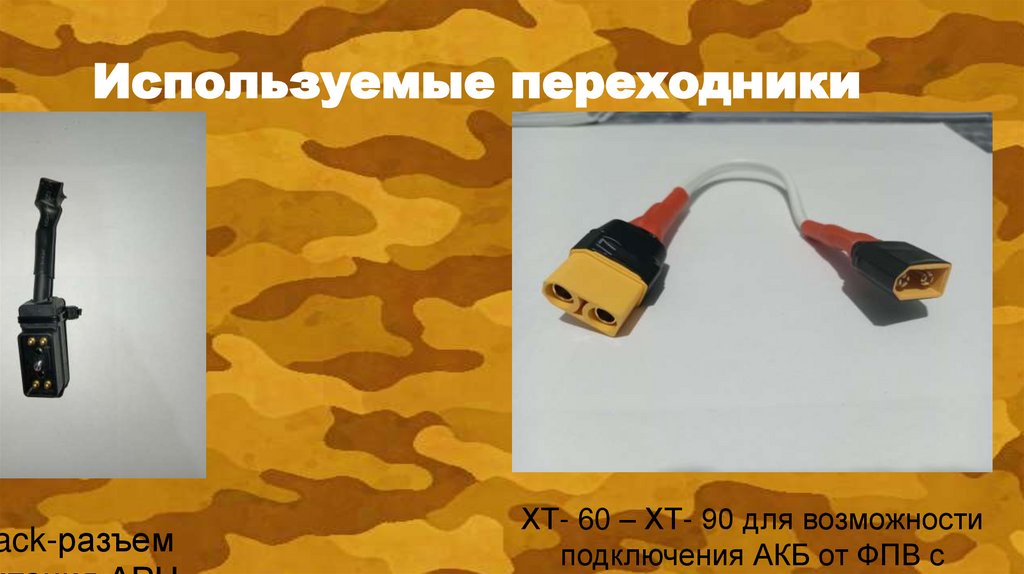

Используемые переходники
ack-разъем
ХТ- 60 – ХТ- 90 для возможности
подключения АКБ от ФПВ с

7.

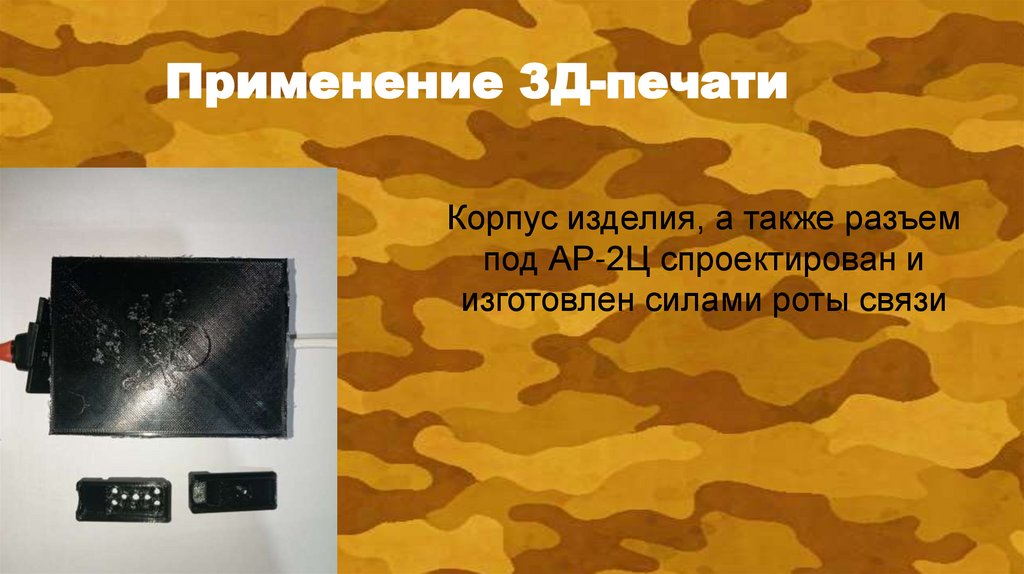

Применение 3Д-печати
Корпус изделия, а также разъем
под АР-2Ц спроектирован и
изготовлен силами роты связи

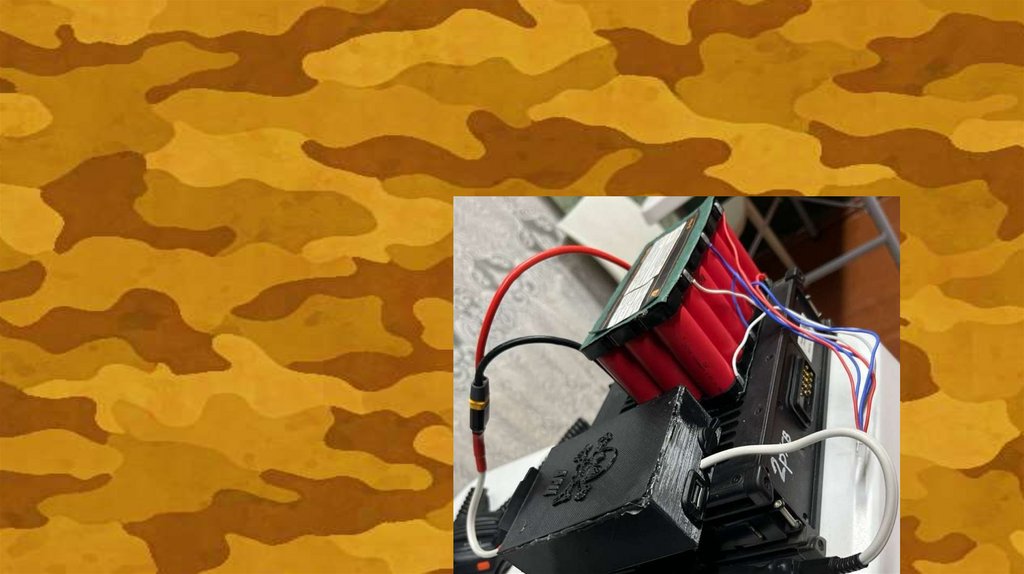

8.

штатного аккумулятора от fpv
батареи в режиме (приемпередача-дежурный прием)
более 1 суток.
