Монтаж, техническое обслуживание и ремонт схемы метеостанции на микроконтроллере ATmega328 16 Мгц

1. Монтаж, техническое обслуживание и ремонт схемы метеостанции на микроконтроллере ATmega328 16 Мгц

ВКР студента Ворожейкина Артёма Александровича
Группа 4МТОР9-8
Руководитель: Богомолов В.С.
Москва, 2025

2. Введение

• Метеостанции — важный
инструмент мониторинга
климата.
• Разработка на базе
ATmega328 позволяет
собрать компактное,
точное и надёжное
устройство.
• Проект включает
измерение температуры,
влажности, давления и
отображение на дисплее.

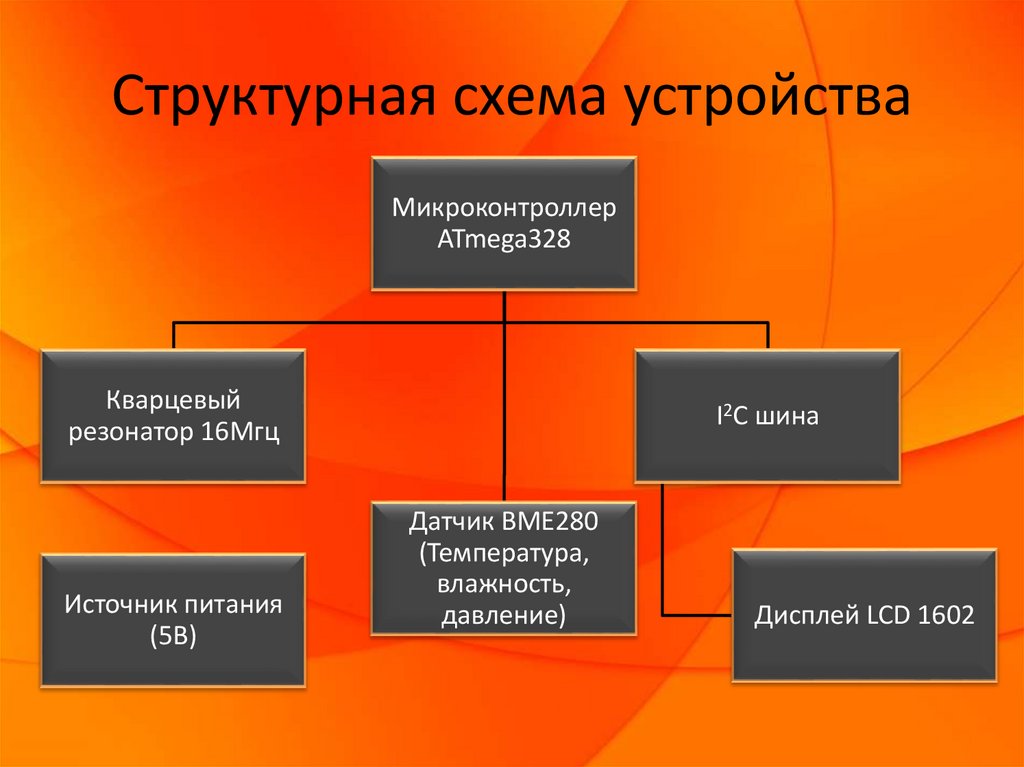

3. Структурная схема устройства

Микроконтроллер
ATmega328
Кварцевый
резонатор 16Мгц
Источник питания
(5В)
I2C шина
Датчик BME280
(Температура,
влажность,
давление)
Дисплей LCD 1602

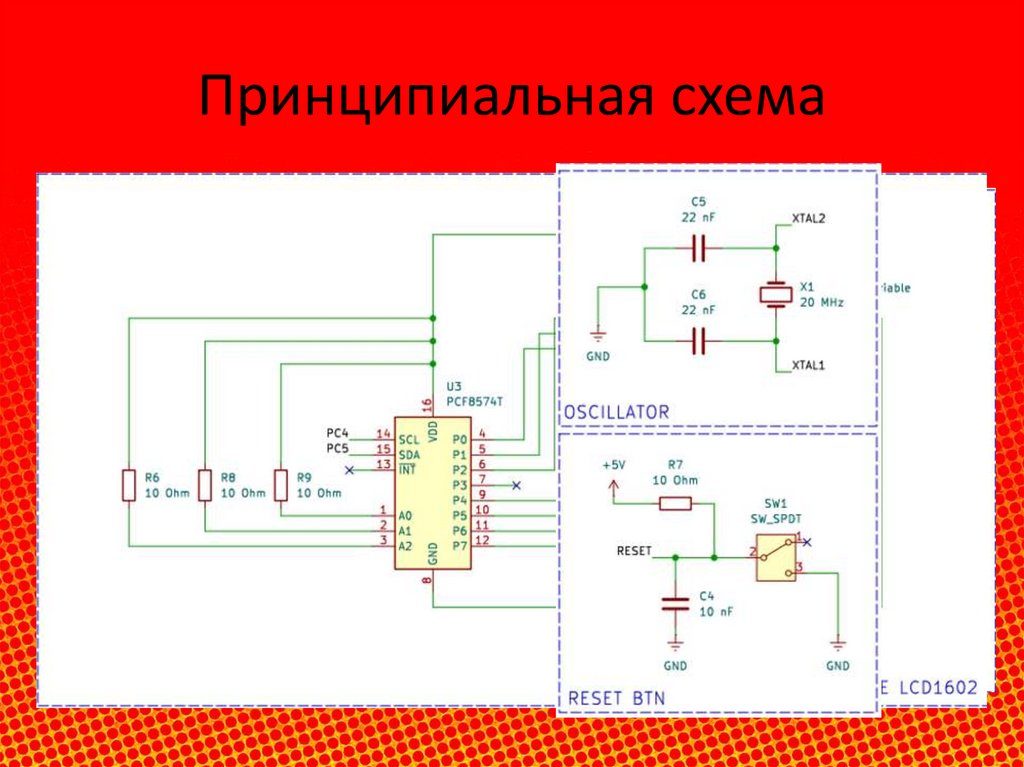

4. Принципиальная схема

• Схема включает:
• - Кварцевый
резонатор
• - Конденсаторы
фильтрации
• - Подтягивающие
резисторы для I2C
• - Схема сброса и
индикации
• - Все элементы
подключены через
ATmega328 по I2C

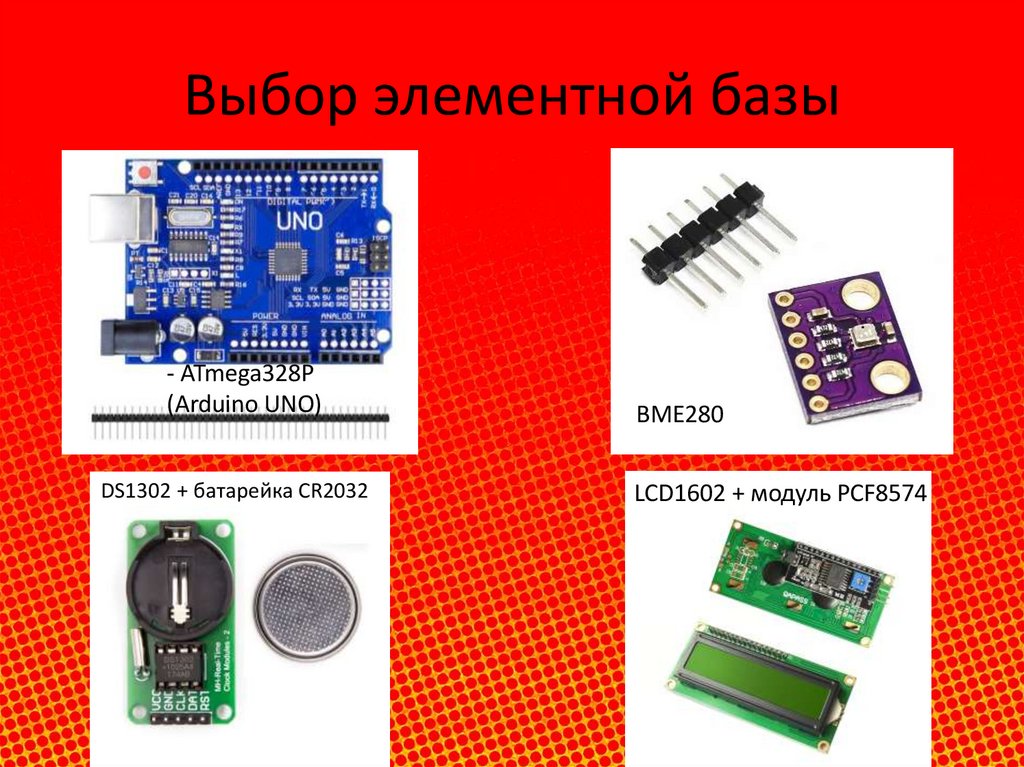

5. Выбор элементной базы

- ATmega328P
(Arduino UNO)
DS1302 + батарейка CR2032
BME280
LCD1602 + модуль PCF8574

6. Монтаж и сборка устройства

Сборка выполнена по
маршрутной карте.
Этапы:
- Установка компонентов
по шелкографии
- Пайка и очистка платы
- Контроль качества
монтажа
- Тестирование

7. Программирование и отладка

• Код написан в среде
Arduino IDE.
Функции:
- Сбор данных с датчиков
- Вывод на дисплей
- Работа с модулем часов
• После прошивки
проведена отладка всех
узлов схемы.

8. Возможные неисправности и устранение

Возможные проблемы:
- Ошибки пайки и подключения
- Неверный адрес I2C
- Неисправность датчика или
дисплея
Методы устранения:
- Проверка схемы и питания
- Замена неисправных компонентов
- Корректировка прошивки

9. Заключение

• Разработанная метеостанция успешно
выполняет измерения и отображает
данные.
• Поставленные задачи выполнены.
• Устройство может быть использовано в
учебных и прикладных целях.
