Промышленная электроника

1. Промышленная Электроника

АРМЕЕВ Денис Владимирович
к.т.н., доцент

2.

Содержание электронного учебнометодического комплекса Электроника
-Презентации;
- Лекции (комментарии к презентациям);
- Лабораторные работы;
- Расчетно-графические работы;
- Контрольная работа;
- Экзамен.
2

3.

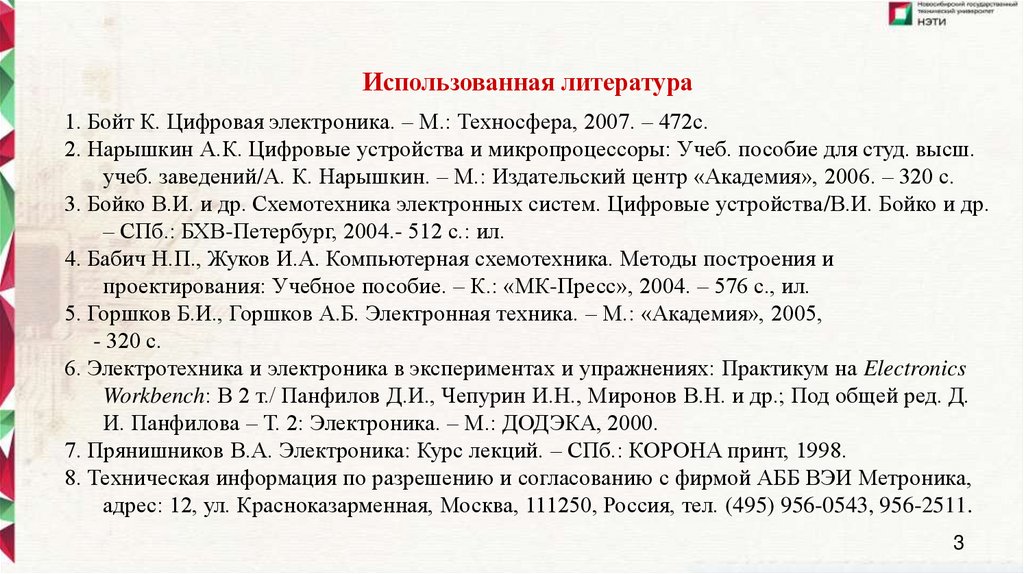

Использованная литература
1. Бойт К. Цифровая электроника. – М.: Техносфера, 2007. – 472с.
2. Нарышкин А.К. Цифровые устройства и микропроцессоры: Учеб. пособие для студ. высш.
учеб. заведений/А. К. Нарышкин. – М.: Издательский центр «Академия», 2006. – 320 с.
3. Бойко В.И. и др. Схемотехника электронных систем. Цифровые устройства/В.И. Бойко и др.
– СПб.: БХВ-Петербург, 2004.- 512 с.: ил.
4. Бабич Н.П., Жуков И.А. Компьютерная схемотехника. Методы построения и
проектирования: Учебное пособие. – К.: «МК-Пресс», 2004. – 576 с., ил.
5. Горшков Б.И., Горшков А.Б. Электронная техника. – М.: «Академия», 2005,
- 320 с.
6. Электротехника и электроника в экспериментах и упражнениях: Практикум на Electronics
Workbench: В 2 т./ Панфилов Д.И., Чепурин И.Н., Миронов В.Н. и др.; Под общей ред. Д.
И. Панфилова – Т. 2: Электроника. – М.: ДОДЭКА, 2000.
7. Прянишников В.А. Электроника: Курс лекций. – СПб.: КОРОНА принт, 1998.
8. Техническая информация по разрешению и согласованию с фирмой АББ ВЭИ Метроника,
адрес: 12, ул. Красноказарменная, Москва, 111250, Россия, тел. (495) 956-0543, 956-2511.
3

4.

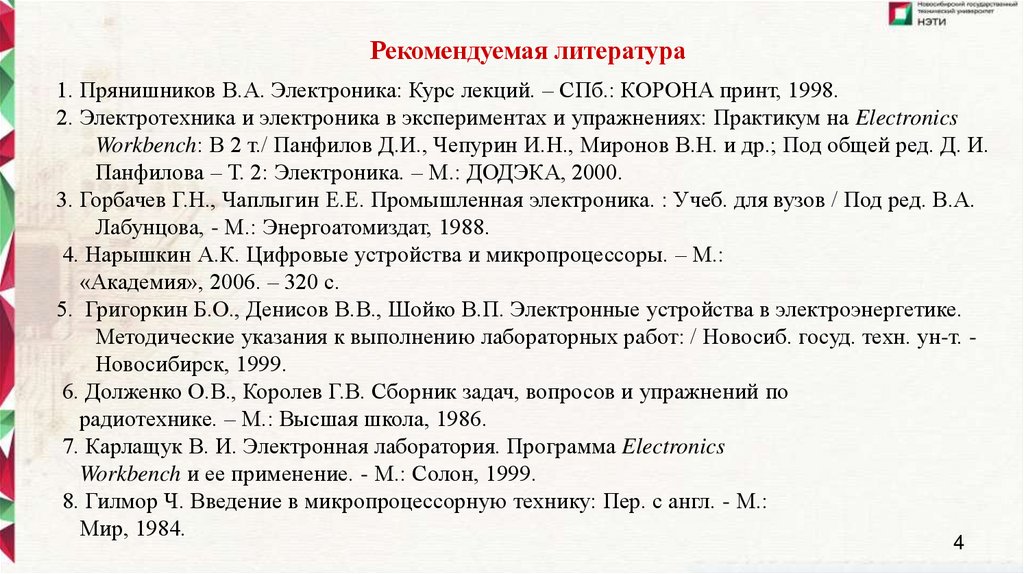

Рекомендуемая литература
1. Прянишников В.А. Электроника: Курс лекций. – СПб.: КОРОНА принт, 1998.
2. Электротехника и электроника в экспериментах и упражнениях: Практикум на Electronics
Workbench: В 2 т./ Панфилов Д.И., Чепурин И.Н., Миронов В.Н. и др.; Под общей ред. Д. И.
Панфилова – Т. 2: Электроника. – М.: ДОДЭКА, 2000.
3. Горбачев Г.Н., Чаплыгин Е.Е. Промышленная электроника. : Учеб. для вузов / Под pед. В.А.
Лабунцова, - М.: Энергоатомиздат, 1988.
4. Нарышкин А.К. Цифровые устройства и микропроцессоры. – М.:
«Академия», 2006. – 320 с.
5. Григоркин Б.О., Денисов В.В., Шойко В.П. Электронные устройства в электроэнергетике.
Методические указания к выполнению лабораторных работ: / Новосиб. госуд. техн. ун-т. Новосибирск, 1999.
6. Долженко О.В., Королев Г.В. Сборник задач, вопросов и упражнений по
радиотехнике. – М.: Высшая школа, 1986.
7. Карлащук В. И. Электронная лаборатория. Программа Electronics
Workbench и ее применение. - М.: Солон, 1999.
8. Гилмор Ч. Введение в микропроцессорную технику: Пер. с англ. - М.:
Мир, 1984.
4

5.

9. Горшков Б.И., Горшков А.Б. Электронная техника. – М.: «Академия»,
2005, - 320 с.
10. Хоровиц П., У. Хилл. Искусство схемотехники. – М.: Мир, 1983.
11. Электроника: Энциклопедический словарь / Под ред. В.Г. Колесникова
- М.: Сов. энциклопедия, 1991.
12. Микроэлектронные устройства автоматики. /Под ред. А.А. Сазонова.М.; Энергоатомиздт, 1991.
13. Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные
приборы. Справочник./Под ред. Горюнова Н. Н. – М.: Энергоатомиздат,
1983.
14. Полупроводниковые приборы: транзисторы. Справочник./Под ред.
Горюнова Н. Н. – М.: Энергоатомиздат, 1985.
15. Прокофьев В.Н. Основы электроники. СПб, РГГМУ, 2001 г.
16. Гаев Г.П. и др. Электротехника и электроника. Книга 3. Электрические
измерения и основы электроники. – М.: Энергоатомиздат, 1998.
5

6.

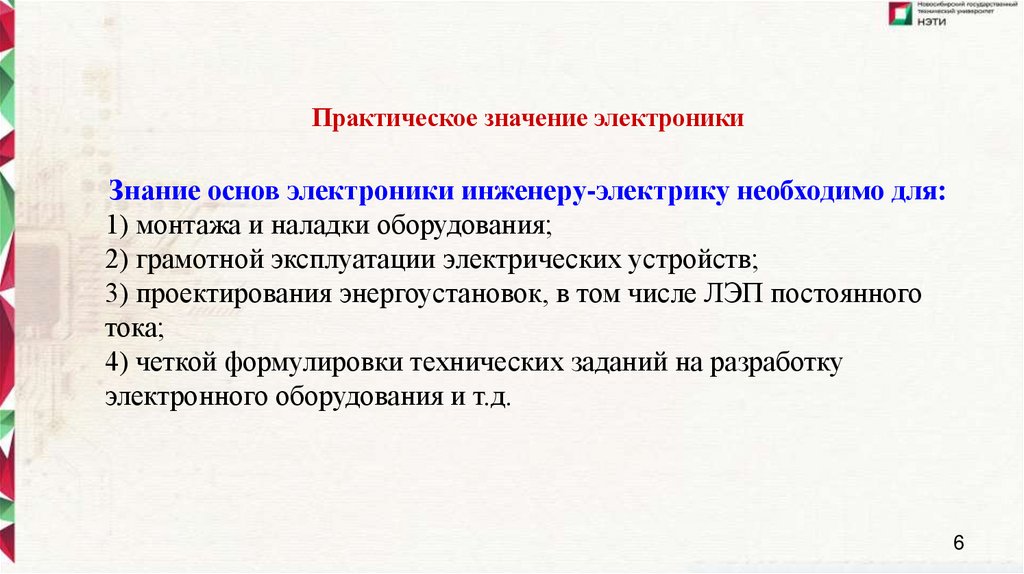

Практическое значение электроники
Знание основ электроники инженеру-электрику необходимо для:
1) монтажа и наладки оборудования;
2) грамотной эксплуатации электрических устройств;
3) проектирования энергоустановок, в том числе ЛЭП постоянного
тока;
4) четкой формулировки технических заданий на разработку
электронного оборудования и т.д.
6

7.

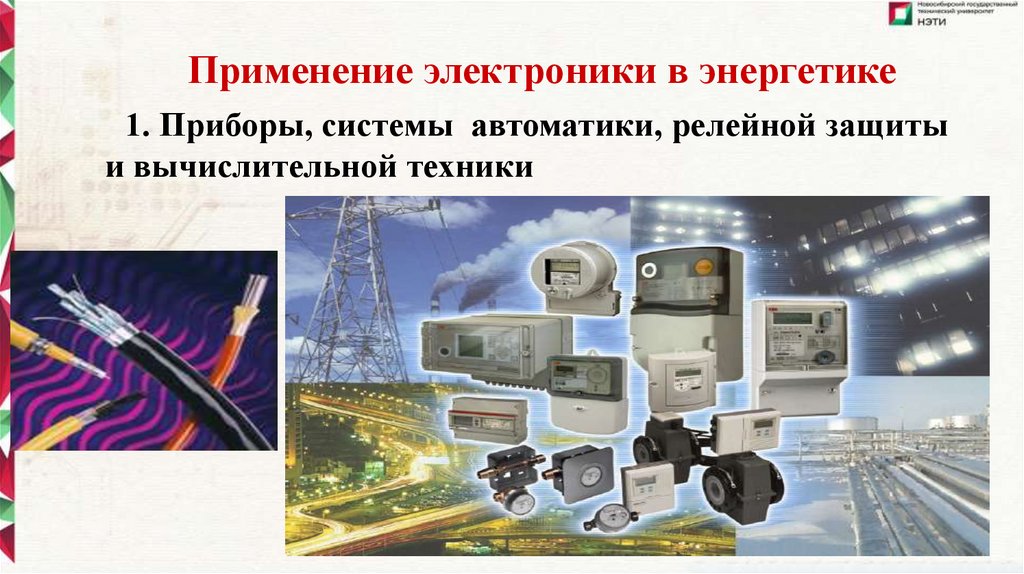

Применение электроники в энергетике
1. Приборы, системы автоматики, релейной защиты
и вычислительной техники

8.

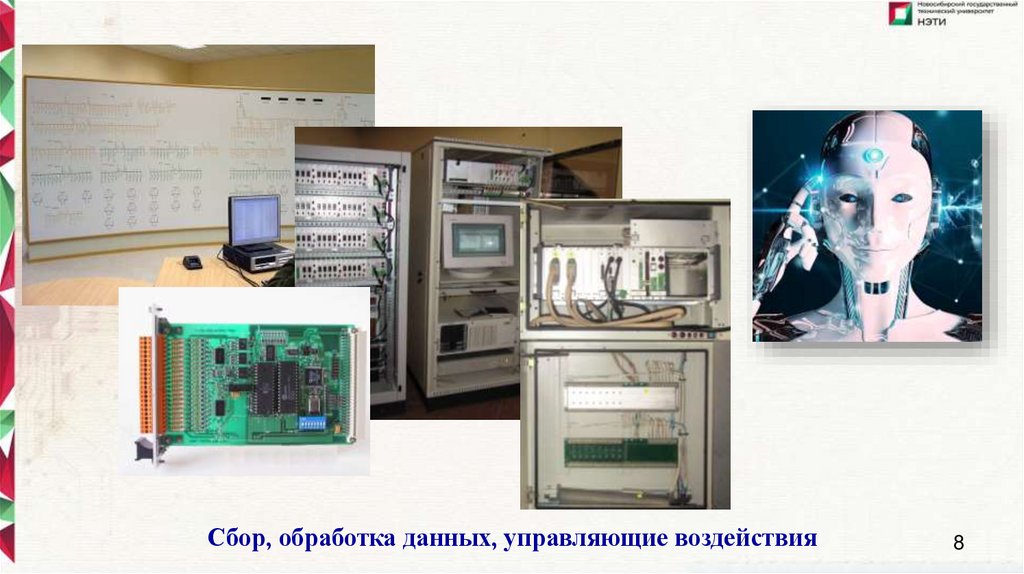

Сбор, обработка данных, управляющие воздействия
8

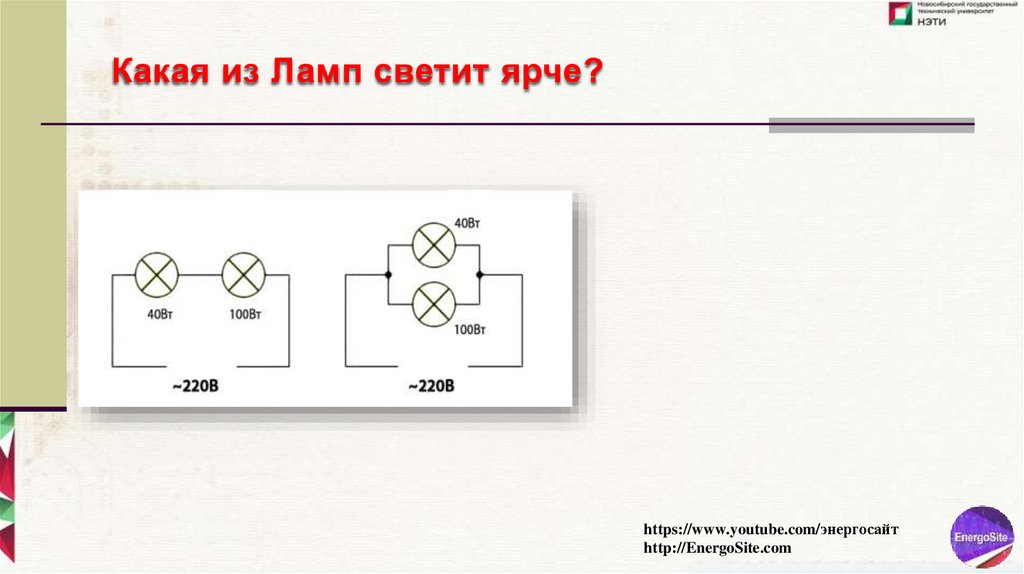

9. Какая из Ламп светит ярче?

https://www.youtube.com/энергосайт
http://EnergoSite.com

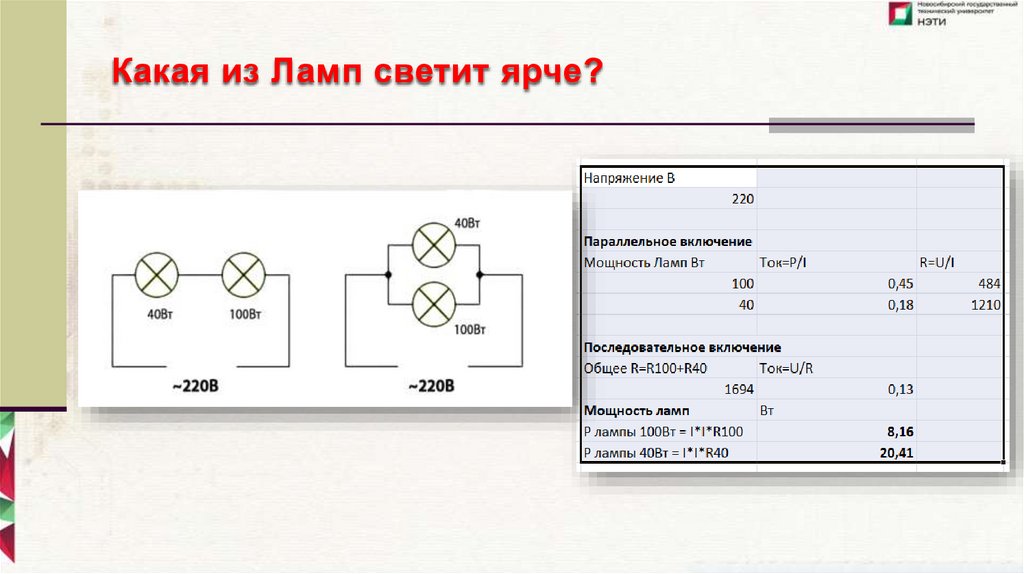

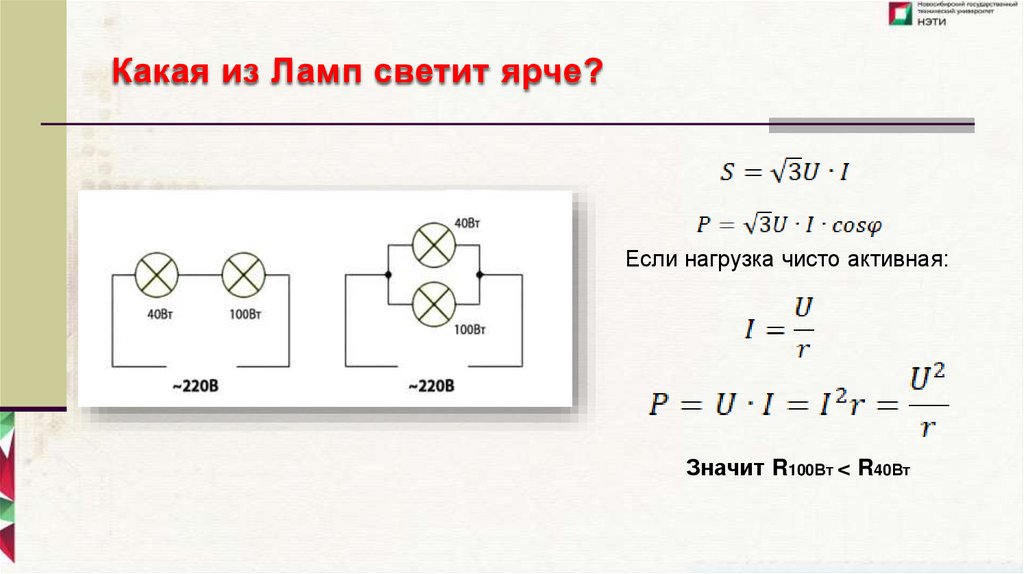

10. Какая из Ламп светит ярче?

Если нагрузка чисто активная:
Значит R100Вт < R40Вт

11. Какая из Ламп светит ярче?

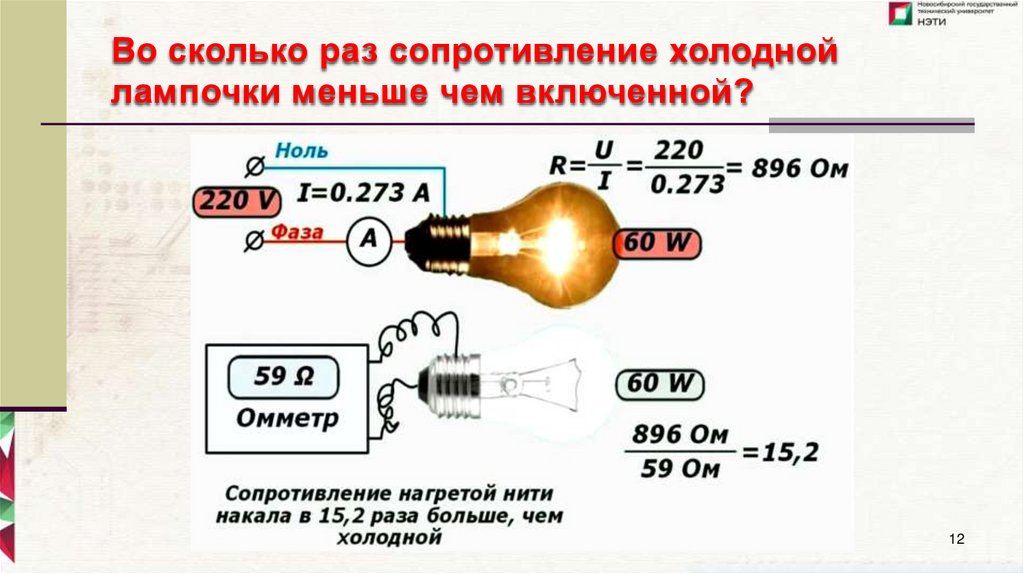

12. Во сколько раз сопротивление холодной лампочки меньше чем включенной?

12

13.

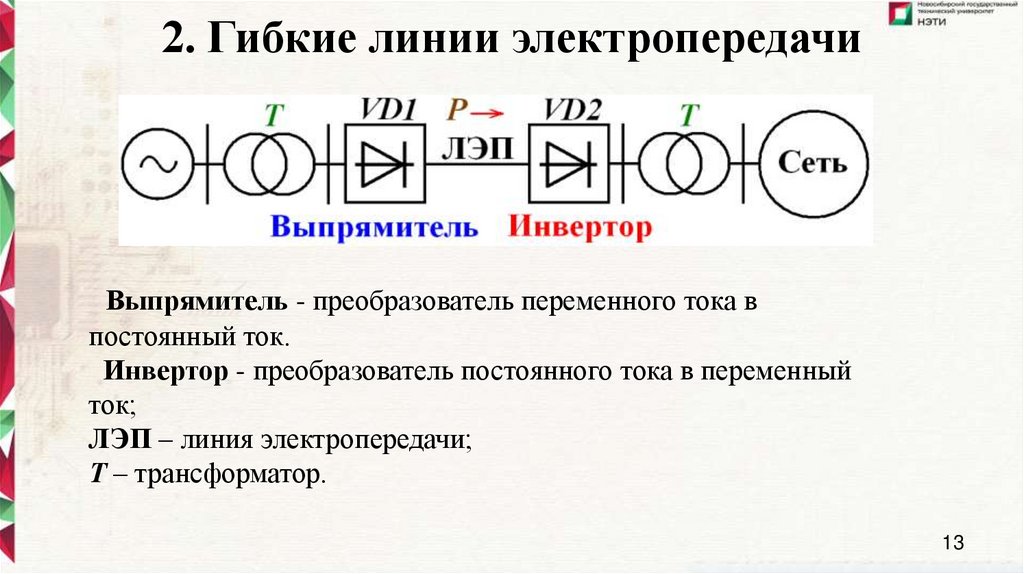

2. Гибкие линии электропередачи
Выпрямитель - преобразователь переменного тока в
постоянный ток.
Инвертор - преобразователь постоянного тока в переменный
ток;
ЛЭП – линия электропередачи;
Т – трансформатор.
13

14.

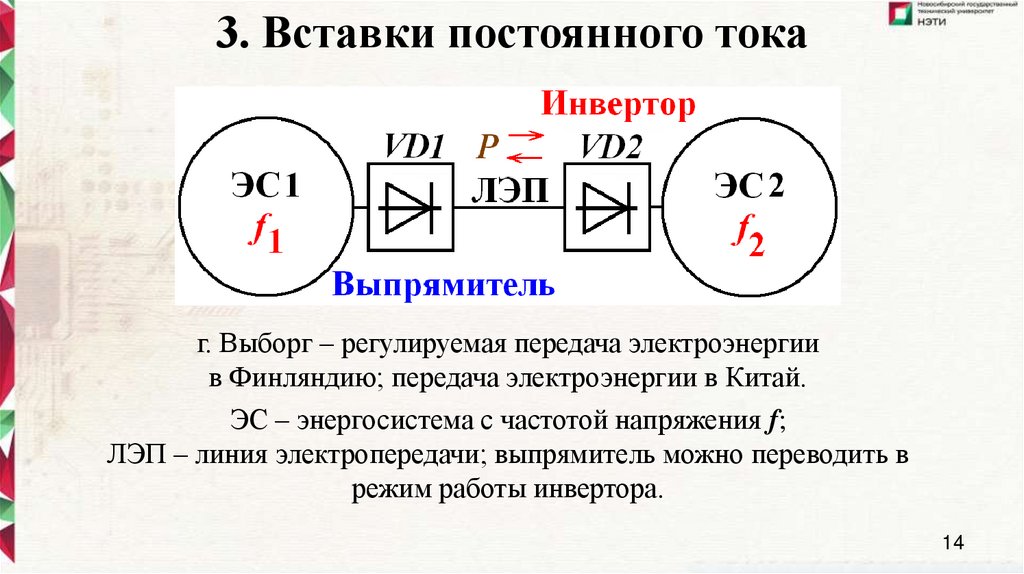

3. Вставки постоянного тока
г. Выборг – регулируемая передача электроэнергии
в Финляндию; передача электроэнергии в Китай.
ЭС – энергосистема с частотой напряжения f;
ЛЭП – линия электропередачи; выпрямитель можно переводить в
режим работы инвертора.
14

15.

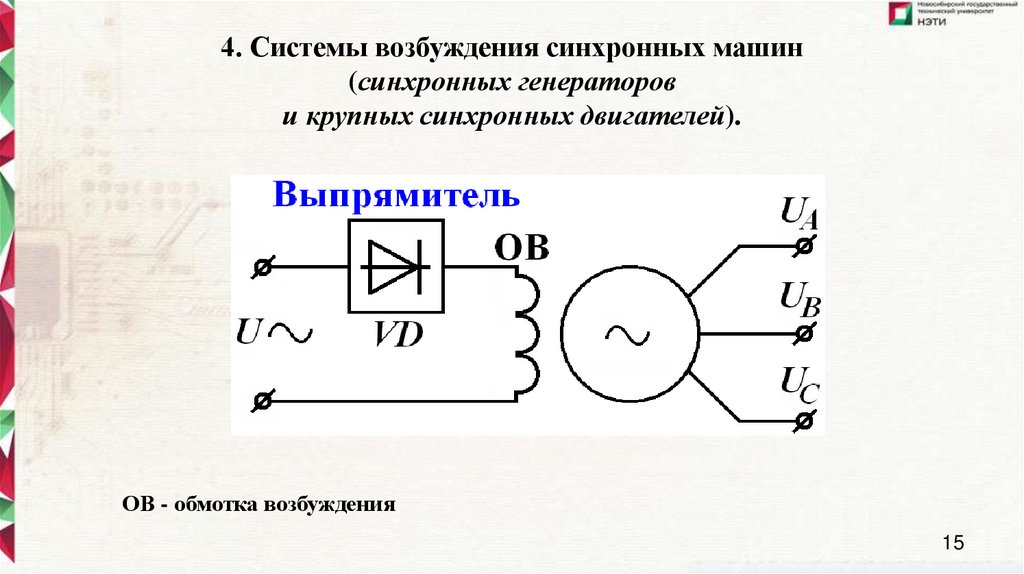

4. Системы возбуждения синхронных машин
(синхронных генераторов
и крупных синхронных двигателей).
ОВ - обмотка возбуждения
15

16.

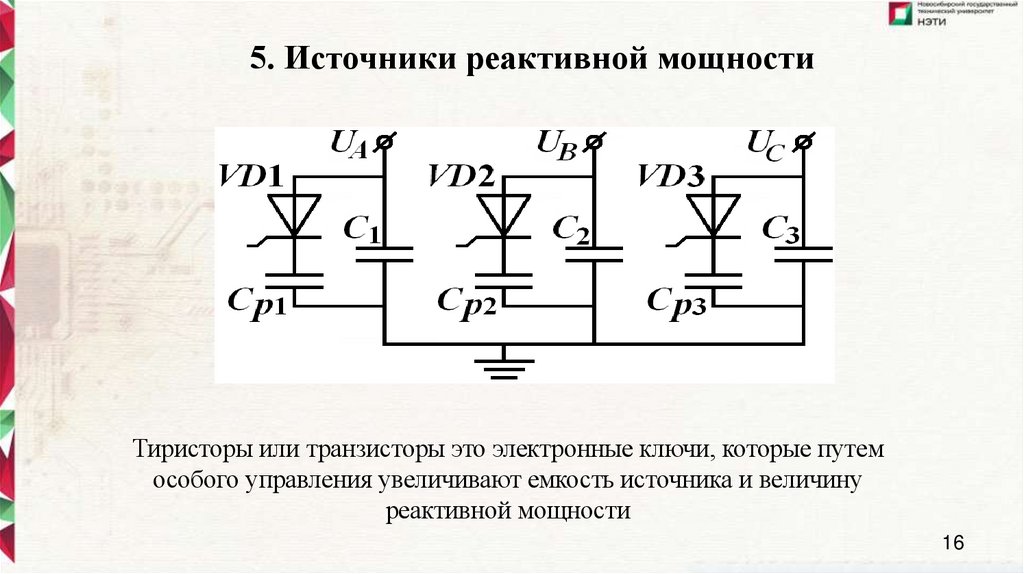

5. Источники реактивной мощности
Тиристоры или транзисторы это электронные ключи, которые путем
особого управления увеличивают емкость источника и величину
реактивной мощности
16

17.

6. Частотно-регулируемый привод
Накопители энергии
Динамические компенсаторы искажения напряжения
17

18.

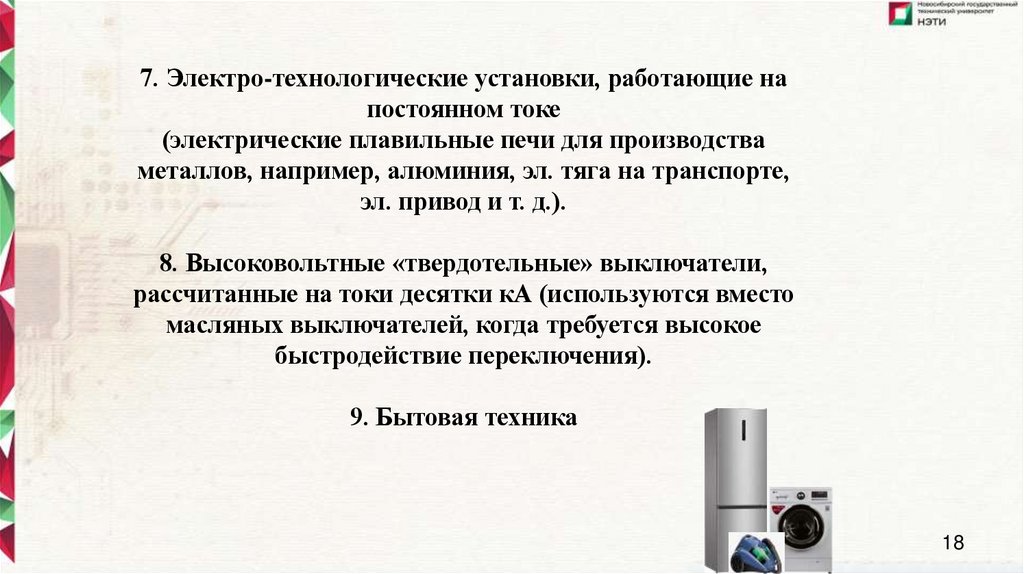

7. Электро-технологические установки, работающие на
постоянном токе
(электрические плавильные печи для производства
металлов, например, алюминия, эл. тяга на транспорте,
эл. привод и т. д.).
8. Высоковольтные «твердотельные» выключатели,
рассчитанные на токи десятки кА (используются вместо
масляных выключателей, когда требуется высокое
быстродействие переключения).
9. Бытовая техника
18

19.

19

20.

20

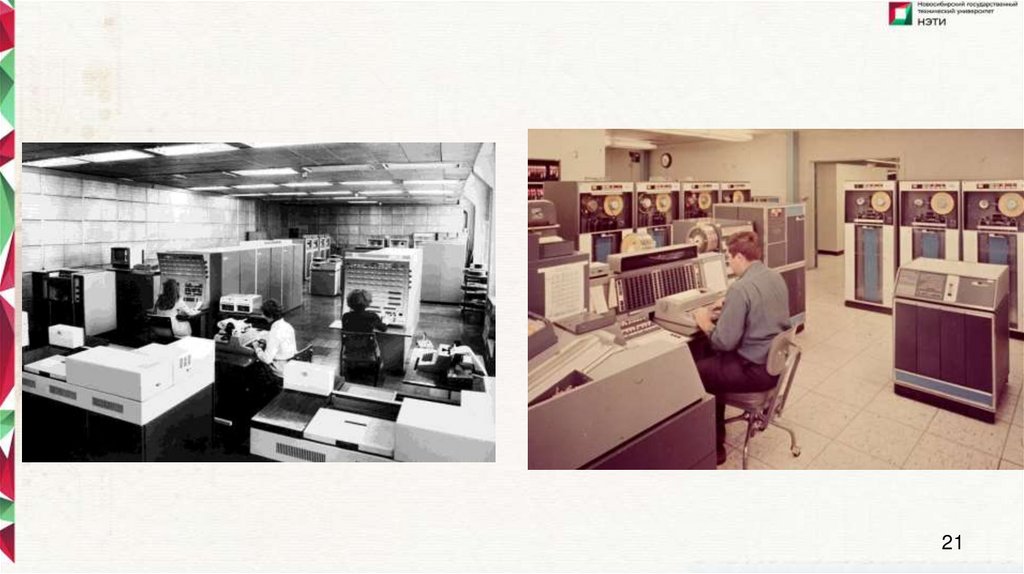

21.

21
