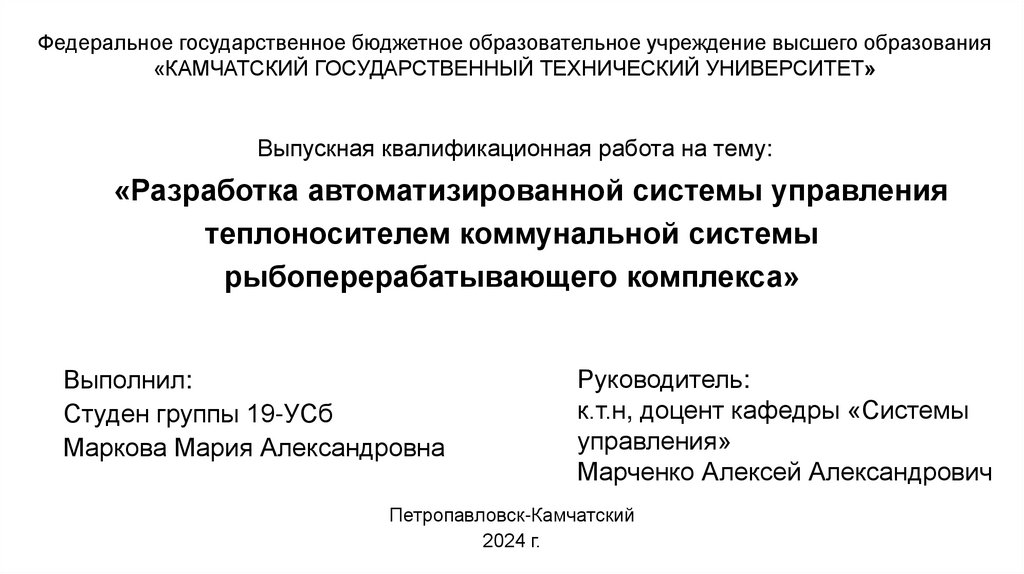

Разработка автоматизированной системы управления теплоносителем коммунальной системы рыбоперерабатывающего комплекса

1. «Разработка автоматизированной системы управления теплоносителем коммунальной системы рыбоперерабатывающего комплекса»

Федеральное государственное бюджетное образовательное учреждение высшего образования
«КАМЧАТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Выпускная квалификационная работа на тему:
«Разработка автоматизированной системы управления
теплоносителем коммунальной системы
рыбоперерабатывающего комплекса»
Выполнил:
Студен группы 19-УСб
Маркова Мария Александровна
Руководитель:
к.т.н, доцент кафедры «Системы
управления»
Марченко Алексей Александрович
Петропавловск-Камчатский
2024 г.

2. Актуальность

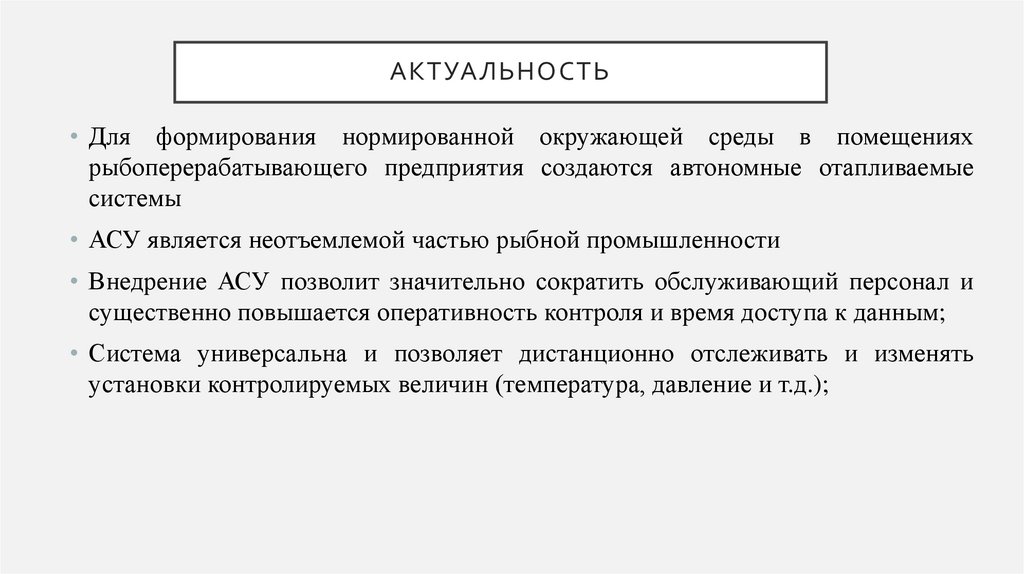

АКТУАЛЬНОСТЬ
• Для формирования нормированной окружающей среды в помещениях
рыбоперерабатывающего предприятия создаются автономные отапливаемые
системы
• АСУ является неотъемлемой частью рыбной промышленности
• Внедрение АСУ позволит значительно сократить обслуживающий персонал и
существенно повышается оперативность контроля и время доступа к данным;
• Система универсальна и позволяет дистанционно отслеживать и изменять
установки контролируемых величин (температура, давление и т.д.);

3. Цели и задачи

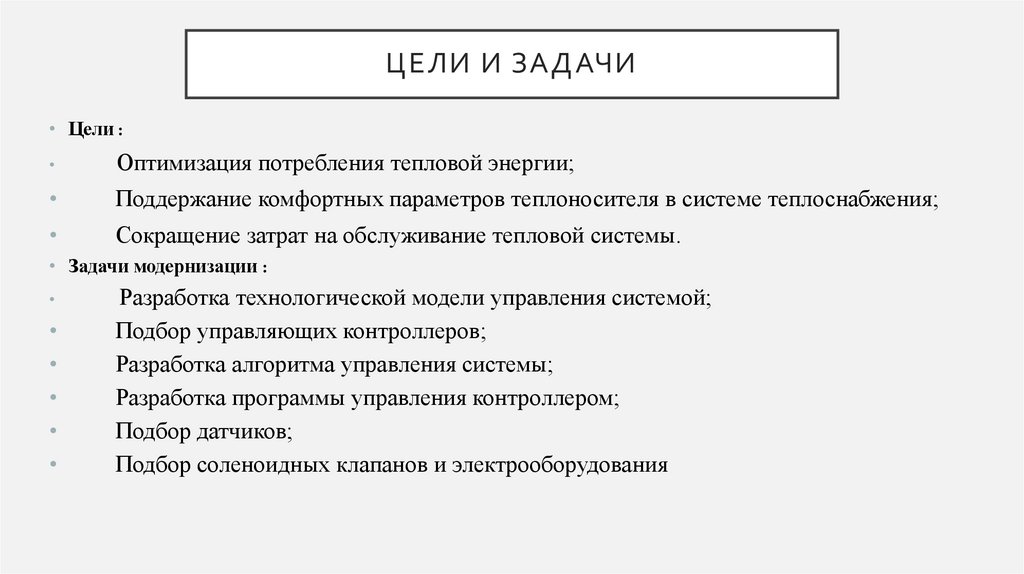

ЦЕЛИ И ЗАДАЧИ
• Цели :
Оптимизация потребления тепловой энергии;
Поддержание комфортных параметров теплоносителя в системе теплоснабжения;
Сокращение затрат на обслуживание тепловой системы.
• Задачи модернизации :
Разработка технологической модели управления системой;
Подбор управляющих контроллеров;
Разработка алгоритма управления системы;
Разработка программы управления контроллером;
Подбор датчиков;
Подбор соленоидных клапанов и электрооборудования

4. Проблема

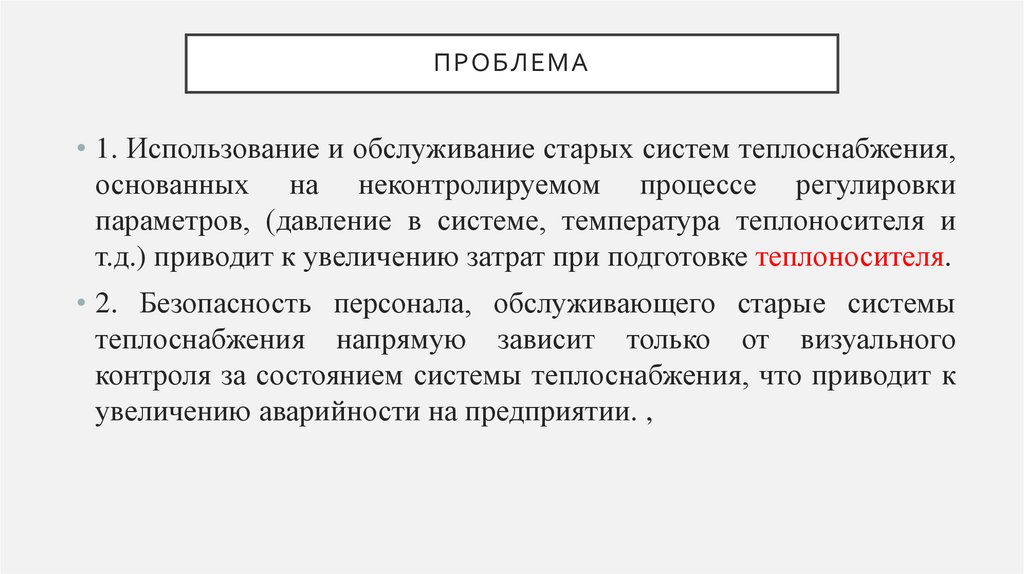

ПРОБЛЕМА
• 1. Использование и обслуживание старых систем теплоснабжения,
основанных на неконтролируемом процессе регулировки
параметров, (давление в системе, температура теплоносителя и
т.д.) приводит к увеличению затрат при подготовке теплоносителя.
• 2. Безопасность персонала, обслуживающего старые системы
теплоснабжения напрямую зависит только от визуального
контроля за состоянием системы теплоснабжения, что приводит к
увеличению аварийности на предприятии. ,

5. Обзор СУЩЕСТВУЮЩИХ решений

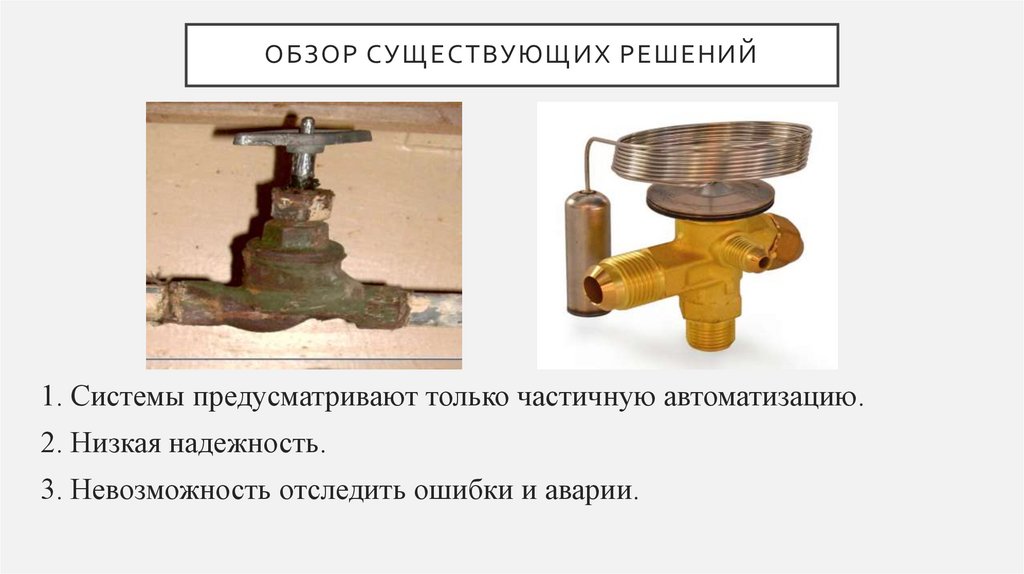

ОБЗОР СУЩЕСТВУЮЩИХ РЕШЕНИЙ
1. Системы предусматривают только частичную автоматизацию.
2. Низкая надежность.
3. Невозможность отследить ошибки и аварии.

6. Функциональная схема системы управления

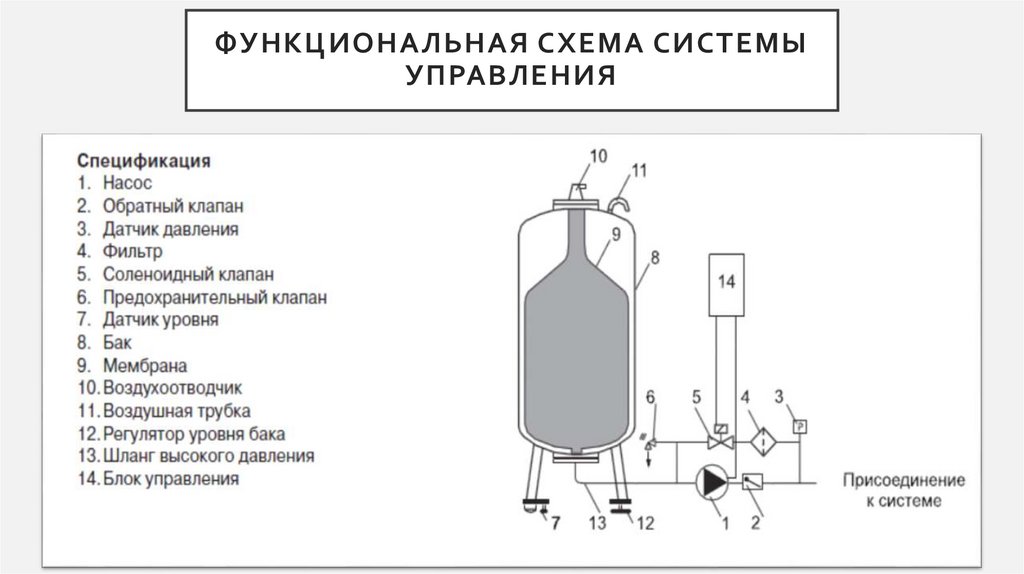

ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ
УПРАВЛЕНИЯ

7. Структурная схема системы управления

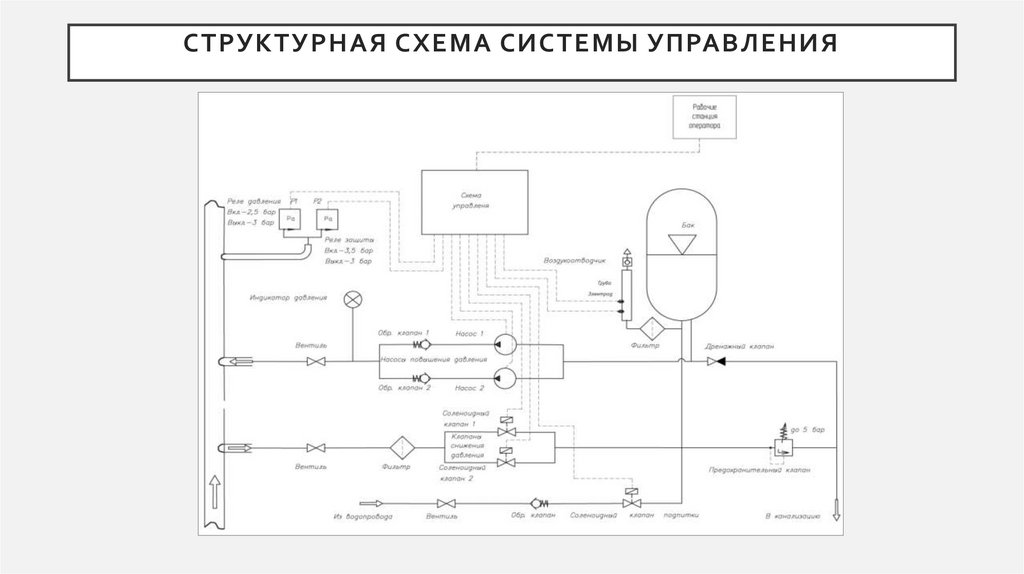

СТРУКТУРНАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ

8. Алгоритм

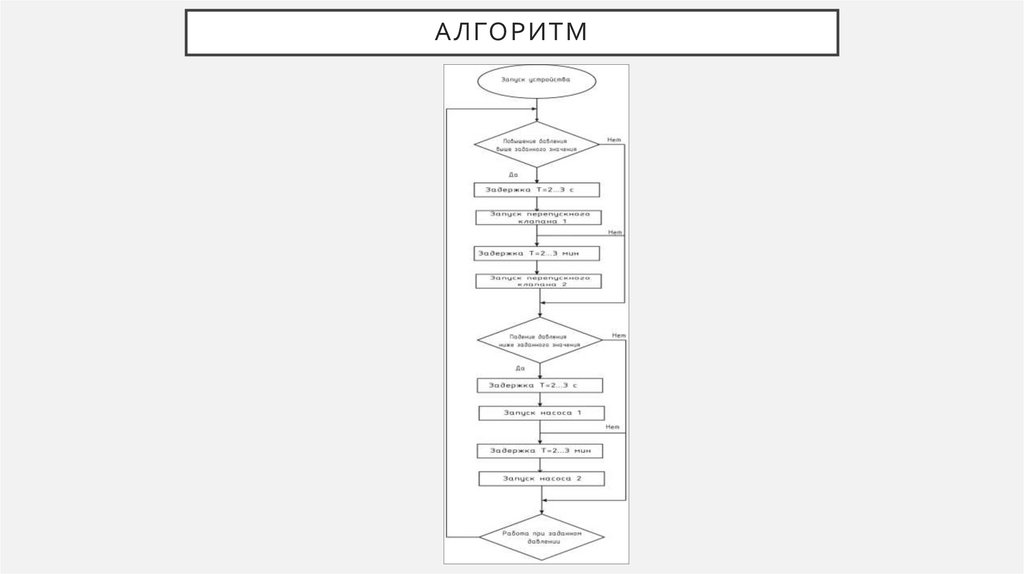

АЛГОРИТМ

9. Программа

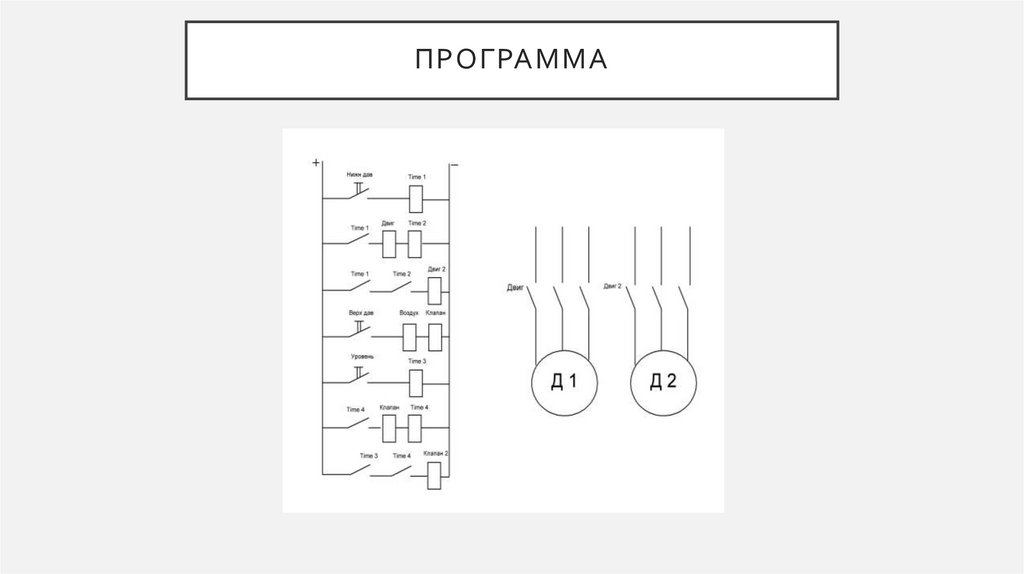

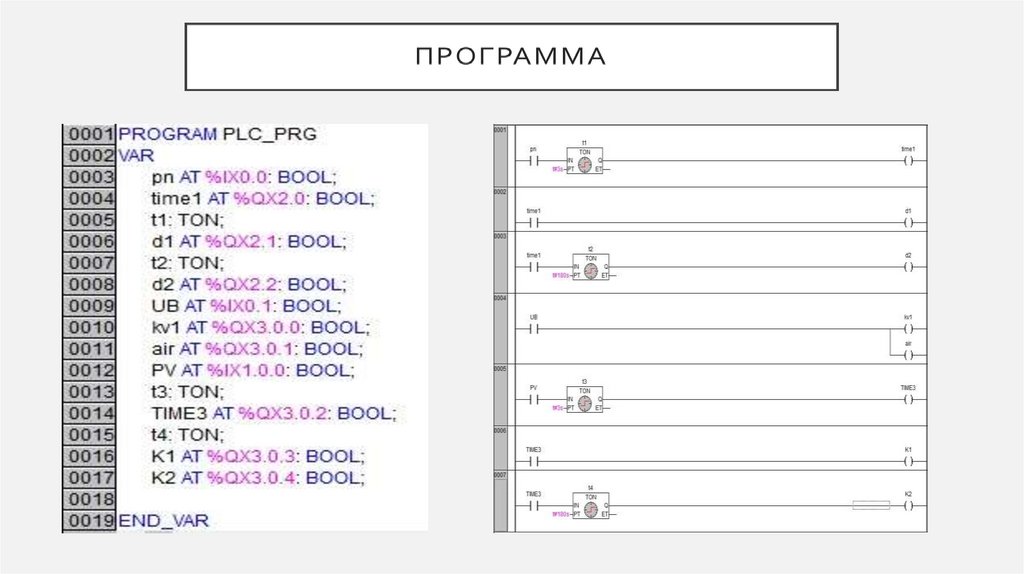

ПРОГРАММА

10.

11. Экономика

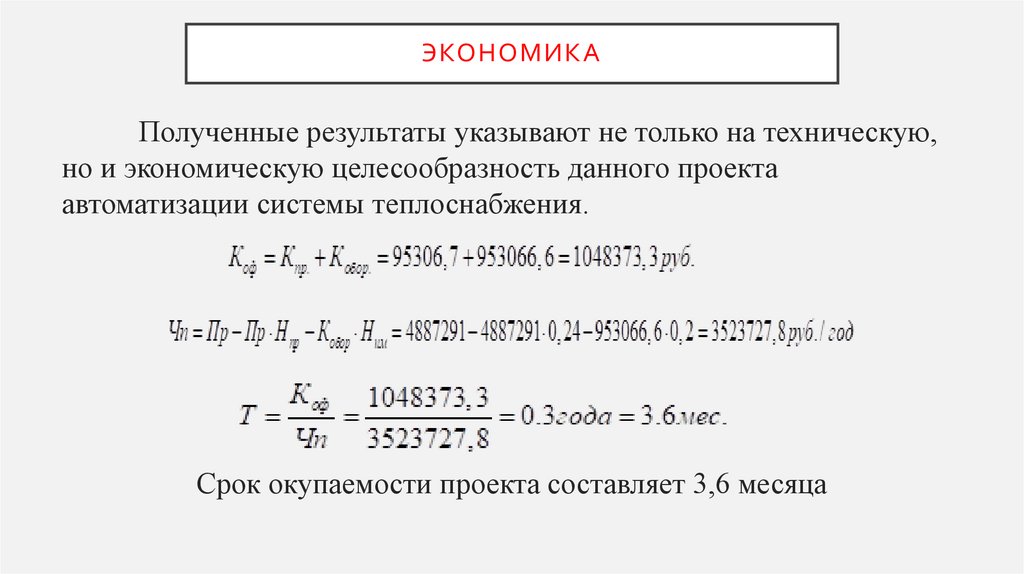

ЭКОНОМИКА
Полученные результаты указывают не только на техническую,
но и экономическую целесообразность данного проекта
автоматизации системы теплоснабжения.
Срок окупаемости проекта составляет 3,6 месяца

12.

Спасибо за внимание !
