Технология монтажа элетропроводки в загородном доме

1. Невский колледж имени А. Г. Неболсина

ПРОФЕССИЯ:ЭЛЕКТРОМОНТАЖНИК ПО СИЛОВЫМ СЕТЯМ И
ЭЛЕКТРООБОРУДОВАНИЮ
МАВРИНСКИЙ ОЛЕГ ПАВЛОВИЧ

2. Технология монтажа элетропроводки в загородном доме

ПРЕПОДАВАТЕЛЬ:АДОРИНСКАЯ
ИРИНА ИГОРЕВНА

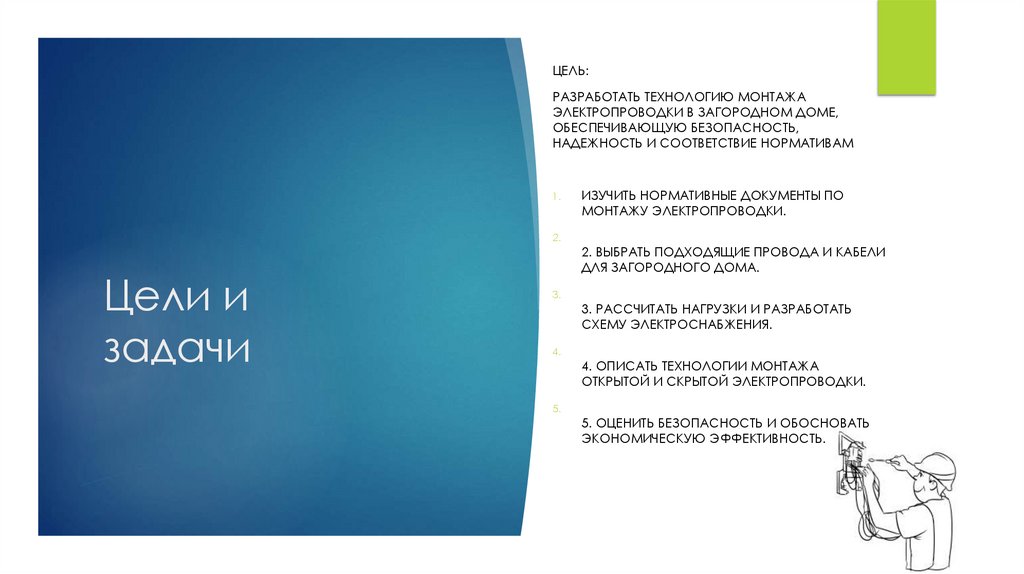

3. Цели и задачи

ЦЕЛЬ:
РАЗРАБОТАТЬ ТЕХНОЛОГИЮ МОНТАЖА
ЭЛЕКТРОПРОВОДКИ В ЗАГОРОДНОМ ДОМЕ,
ОБЕСПЕЧИВАЮЩУЮ БЕЗОПАСНОСТЬ,
НАДЕЖНОСТЬ И СООТВЕТСТВИЕ НОРМАТИВАМ
1.
ИЗУЧИТЬ НОРМАТИВНЫЕ ДОКУМЕНТЫ ПО
МОНТАЖУ ЭЛЕКТРОПРОВОДКИ.
2.
Цели и
задачи
2. ВЫБРАТЬ ПОДХОДЯЩИЕ ПРОВОДА И КАБЕЛИ
ДЛЯ ЗАГОРОДНОГО ДОМА.
3.
3. РАССЧИТАТЬ НАГРУЗКИ И РАЗРАБОТАТЬ
СХЕМУ ЭЛЕКТРОСНАБЖЕНИЯ.
4.
4. ОПИСАТЬ ТЕХНОЛОГИИ МОНТАЖА
ОТКРЫТОЙ И СКРЫТОЙ ЭЛЕКТРОПРОВОДКИ.
5.
5. ОЦЕНИТЬ БЕЗОПАСНОСТЬ И ОБОСНОВАТЬ
ЭКОНОМИЧЕСКУЮ ЭФФЕКТИВНОСТЬ.

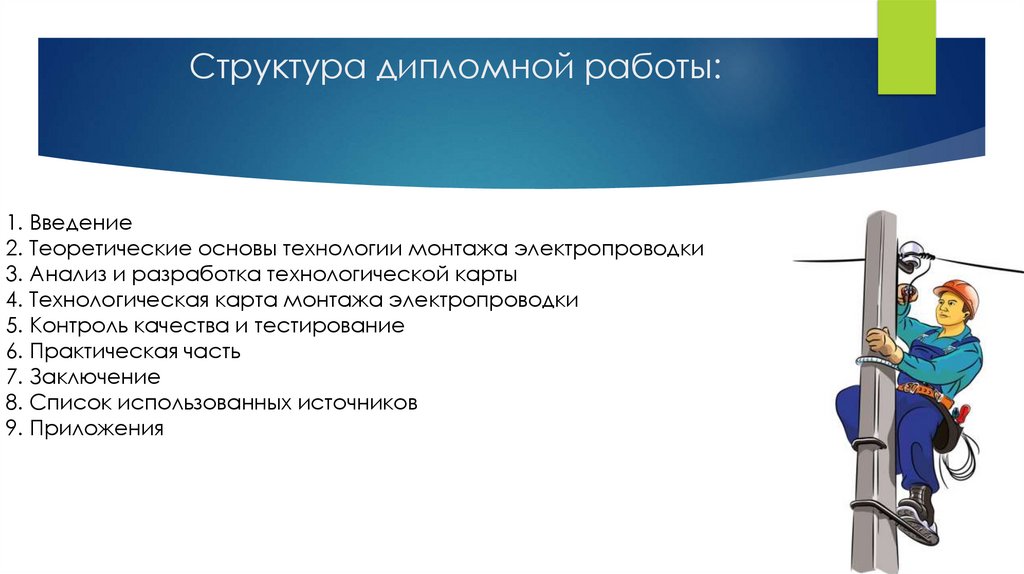

4. Структура дипломной работы: 1. Введение 2. Теоретические основы технологии монтажа электропроводки 3. Анализ и разработка

Структура дипломной работы:
1. Введение
2. Теоретические основы технологии монтажа электропроводки
3. Анализ и разработка технологической карты
4. Технологическая карта монтажа электропроводки
5. Контроль качества и тестирование
6. Практическая часть
7. Заключение
8. Список использованных источников
9. Приложения

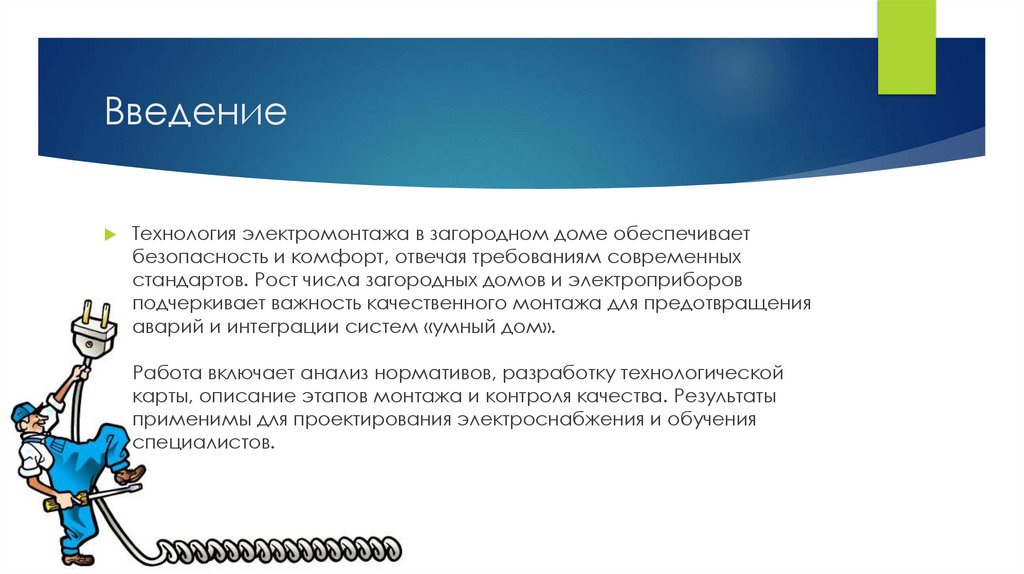

5. Введение

Технология электромонтажа в загородном доме обеспечивает
безопасность и комфорт, отвечая требованиям современных
стандартов. Рост числа загородных домов и электроприборов
подчеркивает важность качественного монтажа для предотвращения
аварий и интеграции систем «умный дом».
Работа включает анализ нормативов, разработку технологической
карты, описание этапов монтажа и контроля качества. Результаты
применимы для проектирования электроснабжения и обучения
специалистов.

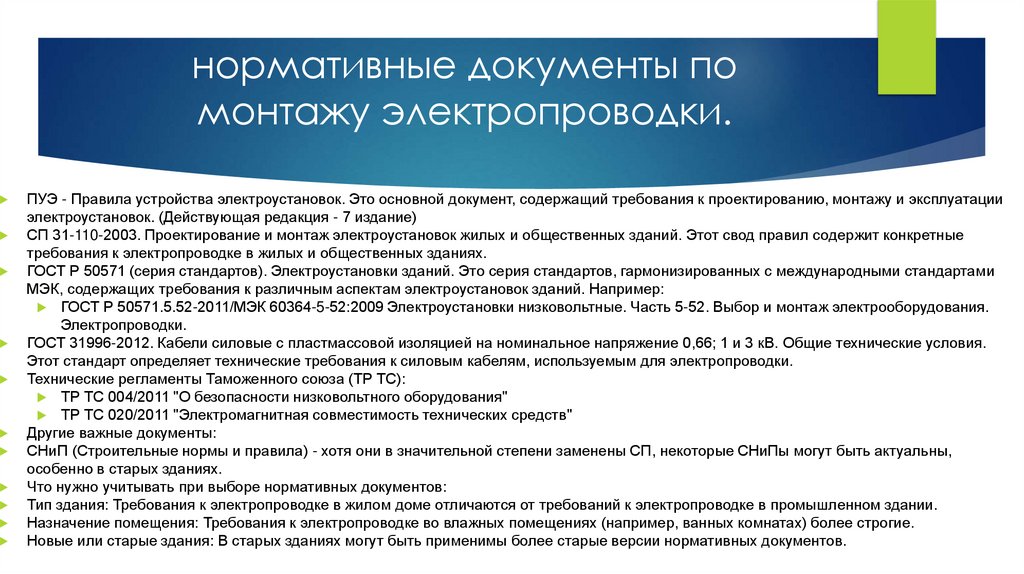

6. нормативные документы по монтажу электропроводки.

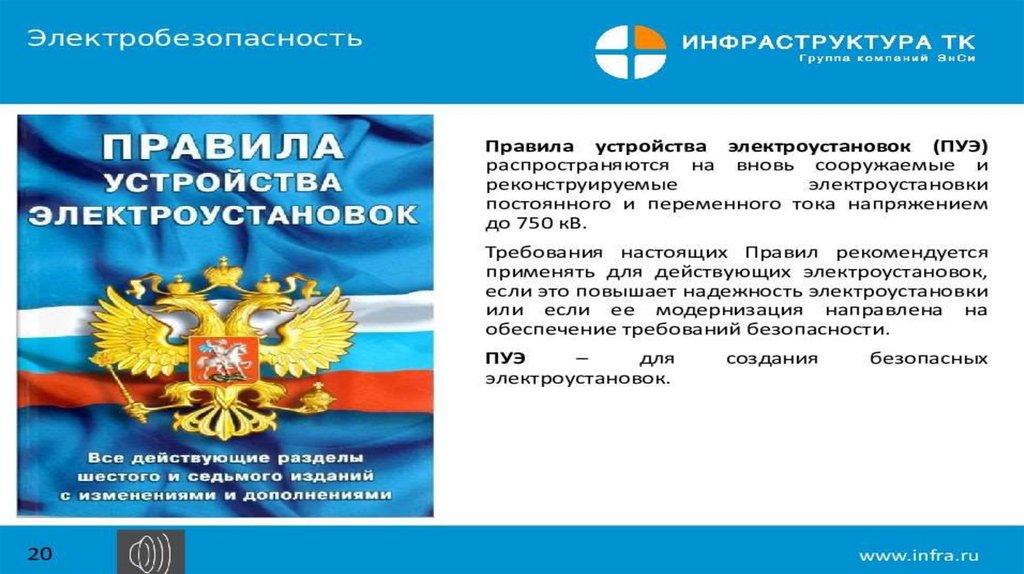

ПУЭ - Правила устройства электроустановок. Это основной документ, содержащий требования к проектированию, монтажу и эксплуатации
электроустановок. (Действующая редакция - 7 издание)
СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий. Этот свод правил содержит конкретные
требования к электропроводке в жилых и общественных зданиях.
ГОСТ Р 50571 (серия стандартов). Электроустановки зданий. Это серия стандартов, гармонизированных с международными стандартами
МЭК, содержащих требования к различным аспектам электроустановок зданий. Например:
ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования.
Электропроводки.
ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия.
Этот стандарт определяет технические требования к силовым кабелям, используемым для электропроводки.
Технические регламенты Таможенного союза (ТР ТС):
ТР ТС 004/2011 "О безопасности низковольтного оборудования"
ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Другие важные документы:
СНиП (Строительные нормы и правила) - хотя они в значительной степени заменены СП, некоторые СНиПы могут быть актуальны,
особенно в старых зданиях.
Что нужно учитывать при выборе нормативных документов:
Тип здания: Требования к электропроводке в жилом доме отличаются от требований к электропроводке в промышленном здании.
Назначение помещения: Требования к электропроводке во влажных помещениях (например, ванных комнатах) более строгие.
Новые или старые здания: В старых зданиях могут быть применимы более старые версии нормативных документов.

7.

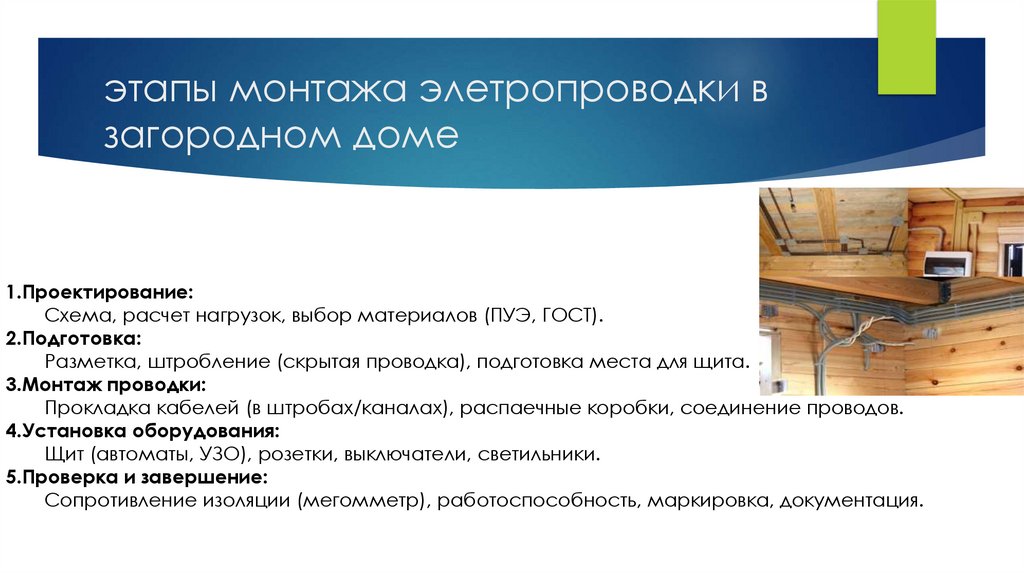

8. этапы монтажа элетропроводки в загородном доме

1.Проектирование:
Схема, расчет нагрузок, выбор материалов (ПУЭ, ГОСТ).
2.Подготовка:
Разметка, штробление (скрытая проводка), подготовка места для щита.
3.Монтаж проводки:
Прокладка кабелей (в штробах/каналах), распаечные коробки, соединение проводов.
4.Установка оборудования:
Щит (автоматы, УЗО), розетки, выключатели, светильники.
5.Проверка и завершение:
Сопротивление изоляции (мегомметр), работоспособность, маркировка, документация.

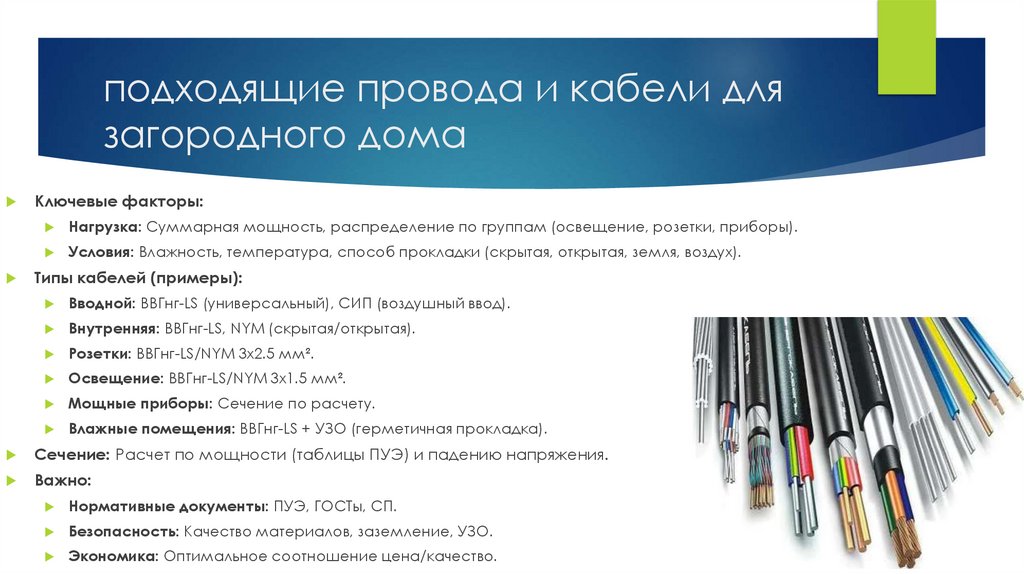

9. подходящие провода и кабели для загородного дома

Ключевые факторы:
Нагрузка: Суммарная мощность, распределение по группам (освещение, розетки, приборы).
Условия: Влажность, температура, способ прокладки (скрытая, открытая, земля, воздух).
Типы кабелей (примеры):
Вводной: ВВГнг-LS (универсальный), СИП (воздушный ввод).
Внутренняя: ВВГнг-LS, NYM (скрытая/открытая).
Розетки: ВВГнг-LS/NYM 3х2.5 мм².
Освещение: ВВГнг-LS/NYM 3х1.5 мм².
Мощные приборы: Сечение по расчету.
Влажные помещения: ВВГнг-LS + УЗО (герметичная прокладка).
Сечение: Расчет по мощности (таблицы ПУЭ) и падению напряжения.
Важно:
Нормативные документы: ПУЭ, ГОСТы, СП.
Безопасность: Качество материалов, заземление, УЗО.
Экономика: Оптимальное соотношение цена/качество.

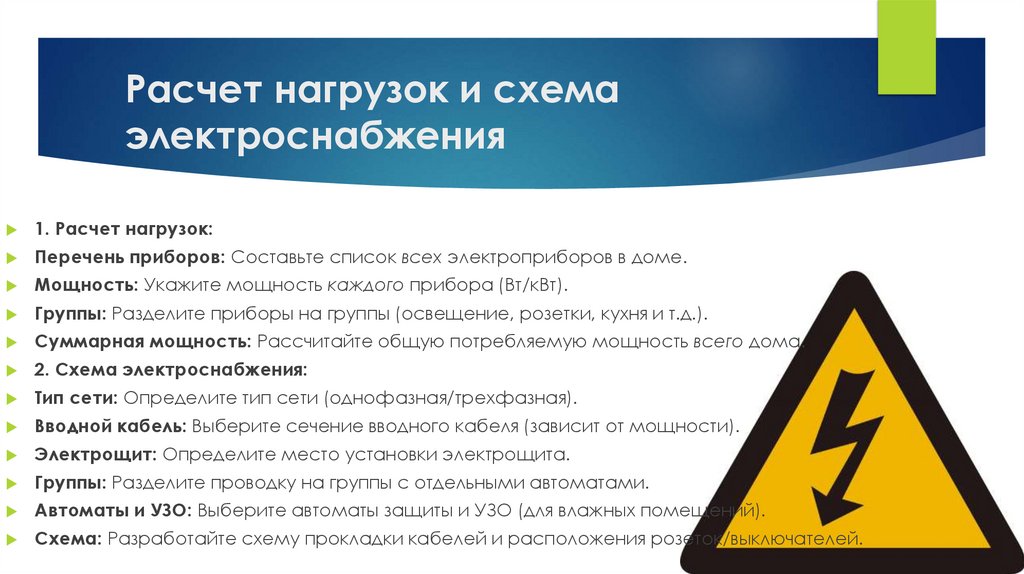

10. Расчет нагрузок и схема электроснабжения

1. Расчет нагрузок:
Перечень приборов: Составьте список всех электроприборов в доме.
Мощность: Укажите мощность каждого прибора (Вт/кВт).
Группы: Разделите приборы на группы (освещение, розетки, кухня и т.д.).
Суммарная мощность: Рассчитайте общую потребляемую мощность всего дома.
2. Схема электроснабжения:
Тип сети: Определите тип сети (однофазная/трехфазная).
Вводной кабель: Выберите сечение вводного кабеля (зависит от мощности).
Электрощит: Определите место установки электрощита.
Группы: Разделите проводку на группы с отдельными автоматами.
Автоматы и УЗО: Выберите автоматы защиты и УЗО (для влажных помещений).
Схема: Разработайте схему прокладки кабелей и расположения розеток/выключателей.

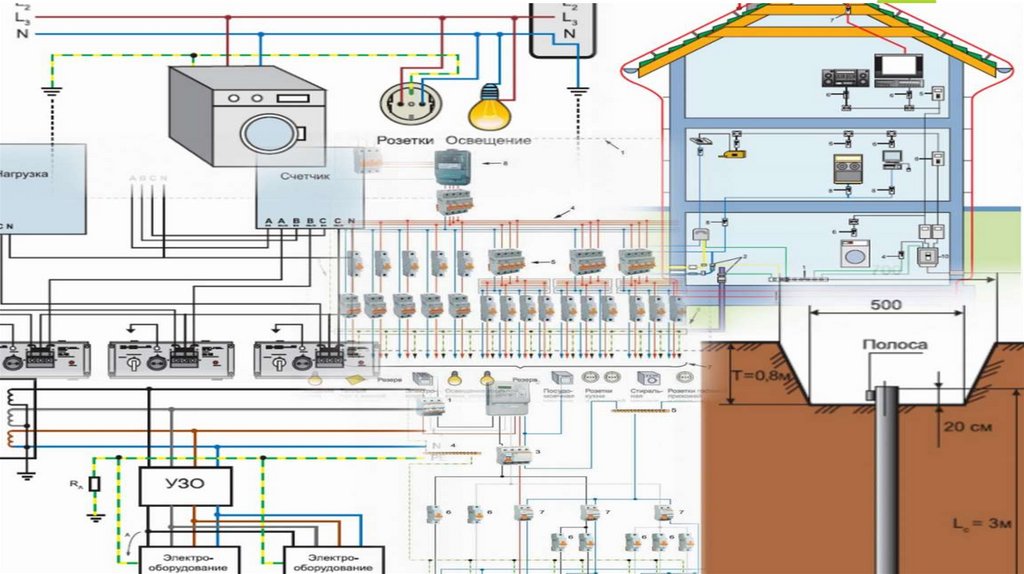

11.

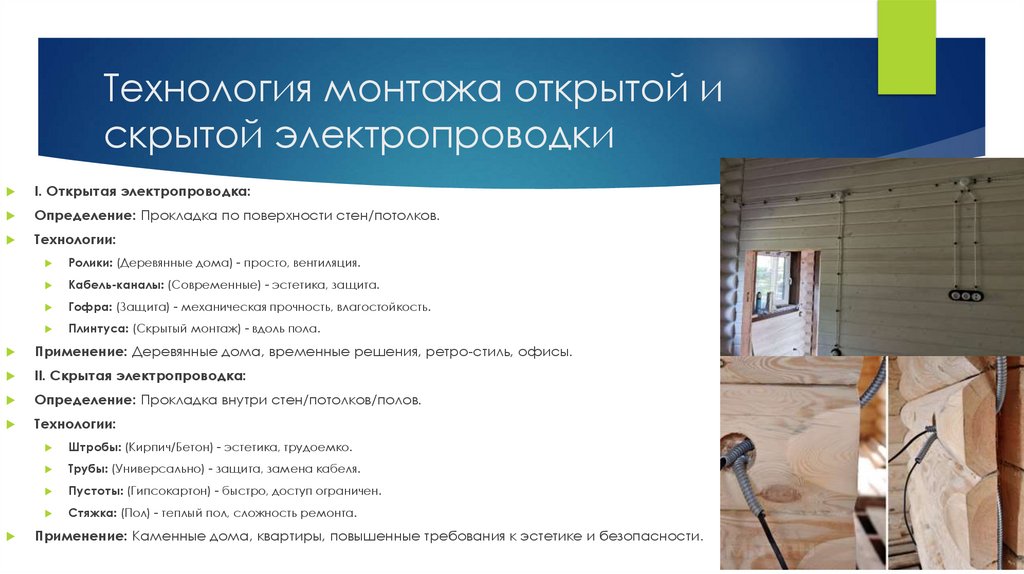

12. Технология монтажа открытой и скрытой электропроводки

I. Открытая электропроводка:
Определение: Прокладка по поверхности стен/потолков.
Технологии:
Ролики: (Деревянные дома) - просто, вентиляция.
Кабель-каналы: (Современные) - эстетика, защита.
Гофра: (Защита) - механическая прочность, влагостойкость.
Плинтуса: (Скрытый монтаж) - вдоль пола.
Применение: Деревянные дома, временные решения, ретро-стиль, офисы.
II. Скрытая электропроводка:
Определение: Прокладка внутри стен/потолков/полов.
Технологии:
Штробы: (Кирпич/Бетон) - эстетика, трудоемко.
Трубы: (Универсально) - защита, замена кабеля.
Пустоты: (Гипсокартон) - быстро, доступ ограничен.
Стяжка: (Пол) - теплый пол, сложность ремонта.
Применение: Каменные дома, квартиры, повышенные требования к эстетике и безопасности.

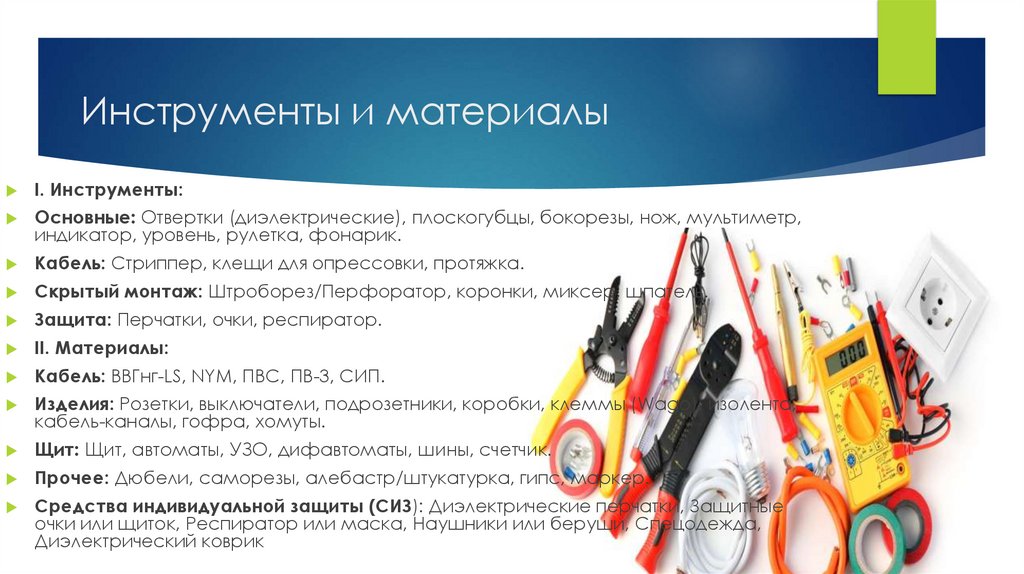

13. Инструменты и материалы

I. Инструменты:
Основные: Отвертки (диэлектрические), плоскогубцы, бокорезы, нож, мультиметр,
индикатор, уровень, рулетка, фонарик.
Кабель: Стриппер, клещи для опрессовки, протяжка.
Скрытый монтаж: Штроборез/Перфоратор, коронки, миксер, шпатель.
Защита: Перчатки, очки, респиратор.
II. Материалы:
Кабель: ВВГнг-LS, NYM, ПВС, ПВ-3, СИП.
Изделия: Розетки, выключатели, подрозетники, коробки, клеммы (Wago), изолента,
кабель-каналы, гофра, хомуты.
Щит: Щит, автоматы, УЗО, дифавтоматы, шины, счетчик.
Прочее: Дюбели, саморезы, алебастр/штукатурка, гипс, маркер.
Средства индивидуальной защиты (СИЗ): Диэлектрические перчатки, Защитные
очки или щиток, Респиратор или маска, Наушники или беруши, Спецодежда,
Диэлектрический коврик

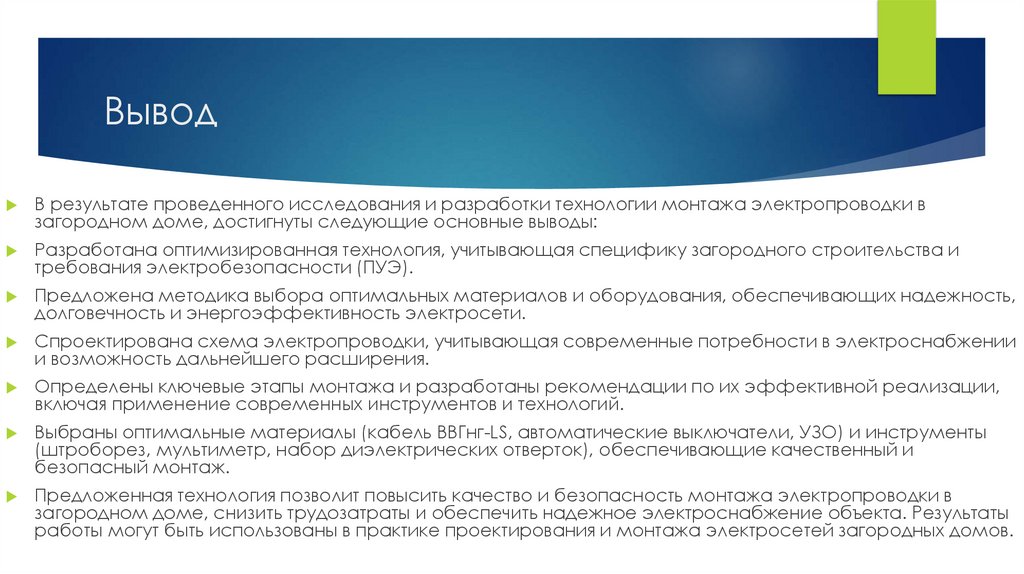

14. Вывод

В результате проведенного исследования и разработки технологии монтажа электропроводки в
загородном доме, достигнуты следующие основные выводы:
Разработана оптимизированная технология, учитывающая специфику загородного строительства и
требования электробезопасности (ПУЭ).
Предложена методика выбора оптимальных материалов и оборудования, обеспечивающих надежность,
долговечность и энергоэффективность электросети.
Спроектирована схема электропроводки, учитывающая современные потребности в электроснабжении
и возможность дальнейшего расширения.
Определены ключевые этапы монтажа и разработаны рекомендации по их эффективной реализации,
включая применение современных инструментов и технологий.
Выбраны оптимальные материалы (кабель ВВГнг-LS, автоматические выключатели, УЗО) и инструменты
(штроборез, мультиметр, набор диэлектрических отверток), обеспечивающие качественный и
безопасный монтаж.
Предложенная технология позволит повысить качество и безопасность монтажа электропроводки в
загородном доме, снизить трудозатраты и обеспечить надежное электроснабжение объекта. Результаты
работы могут быть использованы в практике проектирования и монтажа электросетей загородных домов.

15. Работа над дипломным проектом стала для меня ценным опытом. Углубил знания нормативной базы (ПУЭ), проектирования и монтажа.

Понял важность
безопасности, выбора материалов и специфики
загородного строительства. Развил навыки работы с
электроинструментом и чтения схем. Предложенная
технология электромонтажа, на мой взгляд, оптимальна
по надежности, безопасности и экономичности. Считаю,
диплом отражает мои знания, уверен в выбранной
специальности. Благодарю за поддержку Ирину
Игоревну! Это важный этап в моем профессиональном
становлении.
