Анализ технологического процесса: изготовление печатных плат с THT компонентами (автоматика и полуавтоматика)

1.

"Анализ технологического процесса:
изготовление печатных плат
с THT компонентами
(автоматика и полуавтоматика)"
Выполнил: Панфилов Алексей Максимович
Руководитель практики от университета:
Луговой Евгений Владимирович
Руководитель практики от организации:
Кичапов Михаил Александрович

2.

Вступление. Место проведения практики

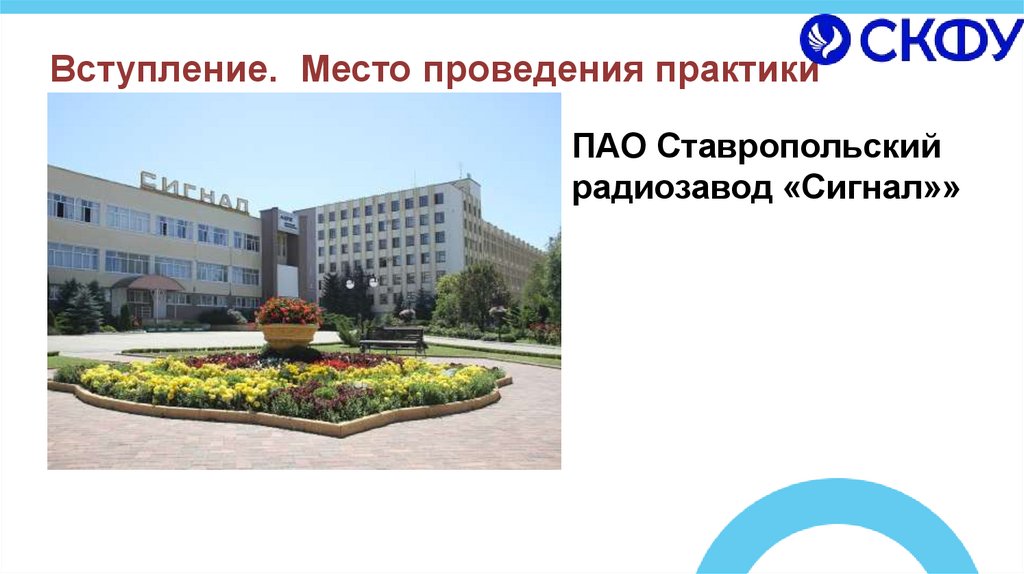

ПАО Ставропольский
радиозавод «Сигнал»»

3.

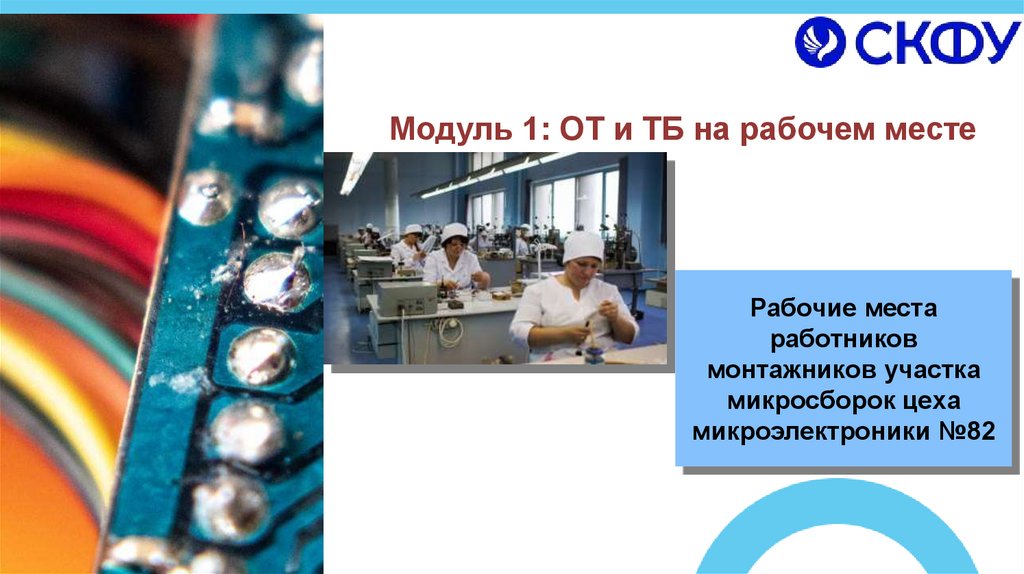

Модуль 1: ОТ и ТБ на рабочем месте
Рабочие места
работников
монтажников участка
микросборок цеха
микроэлектроники №82

4.

Модуль 2: Технологический процесс в
цеху микроэлектроники №82

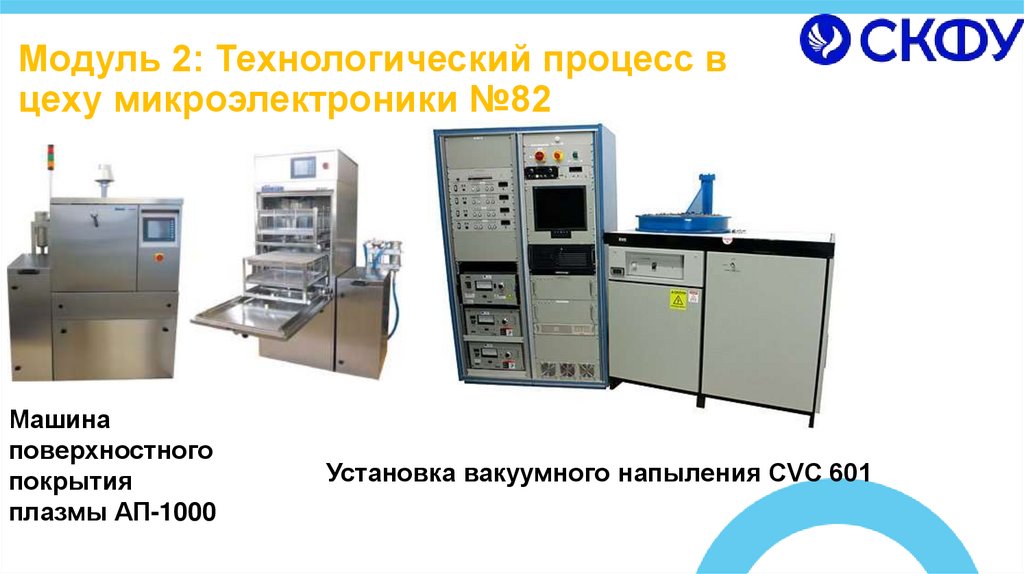

Машина
поверхностного
покрытия
плазмы АП-1000
Установка вакуумного напыления CVC 601

5.

Модуль 2: Технологический процесс в
цеху микроэлектроники №82

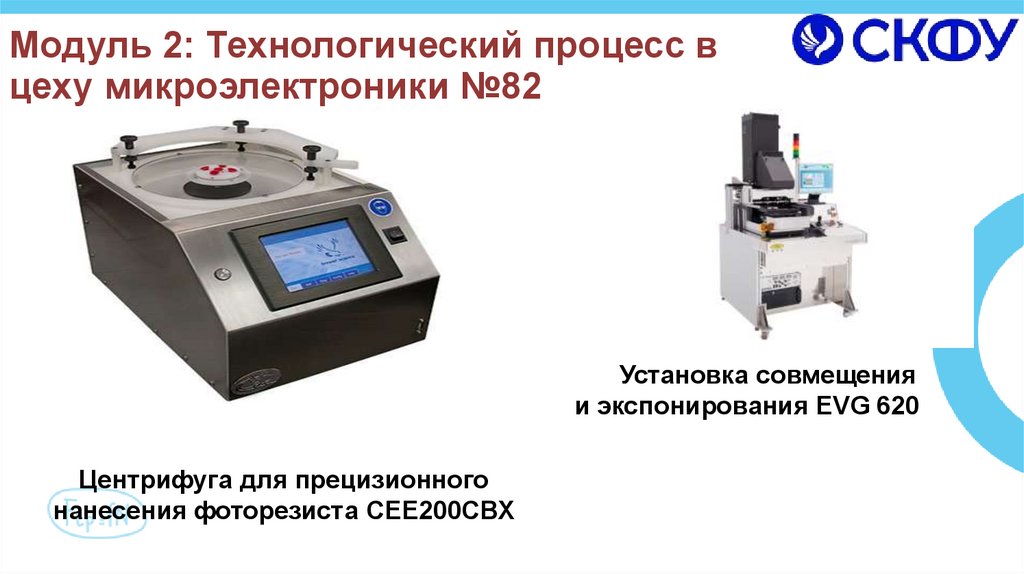

Установка совмещения
и экспонирования EVG 620
Центрифуга для прецизионного
нанесения фоторезиста СЕЕ200СВХ

6.

Модуль 2: Технологический процесс в
цеху микроэлектроники №82

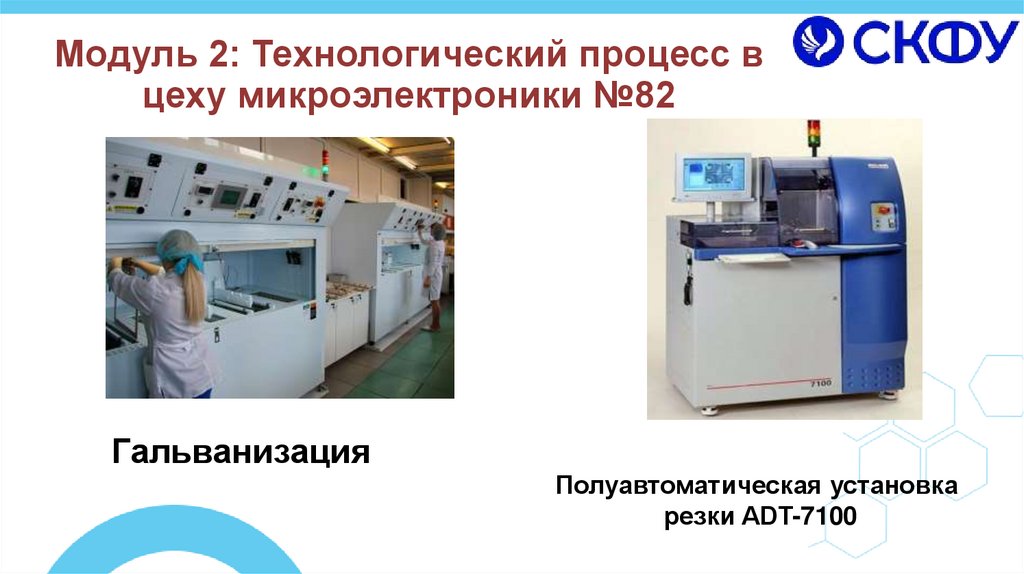

Гальванизация
Полуавтоматическая установка
резки ADT-7100

7.

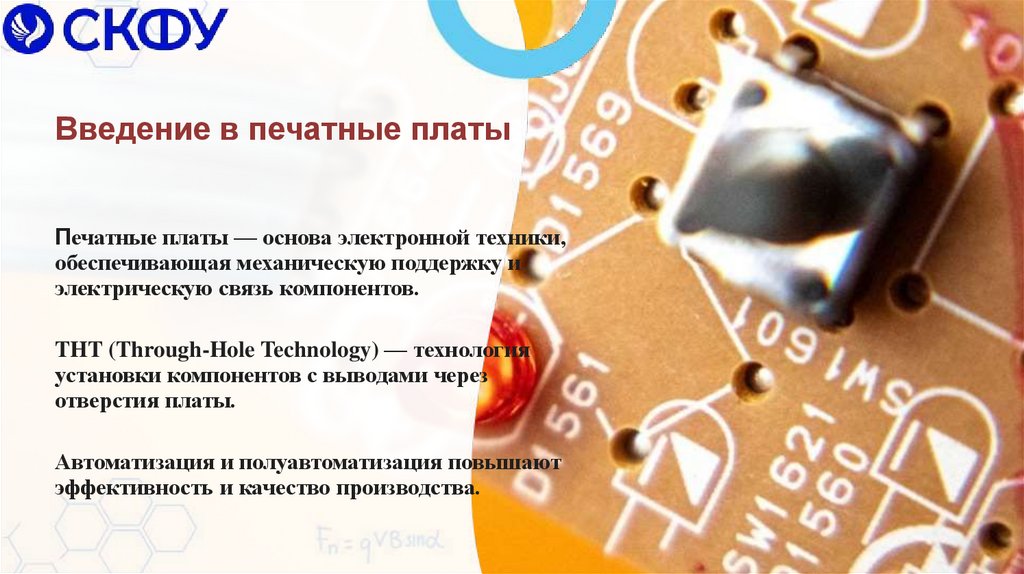

Введение в печатные платы
Печатные платы — основа электронной техники,
обеспечивающая механическую поддержку и
электрическую связь компонентов.
THT (Through-Hole Technology) — технология
установки компонентов с выводами через
отверстия платы.
Автоматизация и полуавтоматизация повышают
эффективность и качество производства.

8.

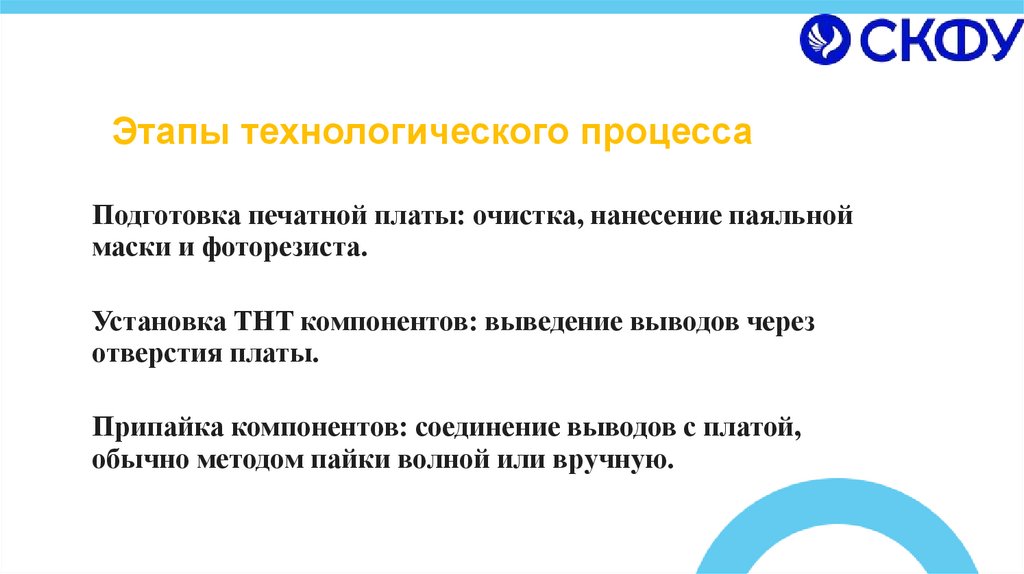

Этапы технологического процесса
Подготовка печатной платы: очистка, нанесение паяльной
маски и фоторезиста.
Установка THT компонентов: выведение выводов через
отверстия платы.
Припайка компонентов: соединение выводов с платой,
обычно методом пайки волной или вручную.

9.

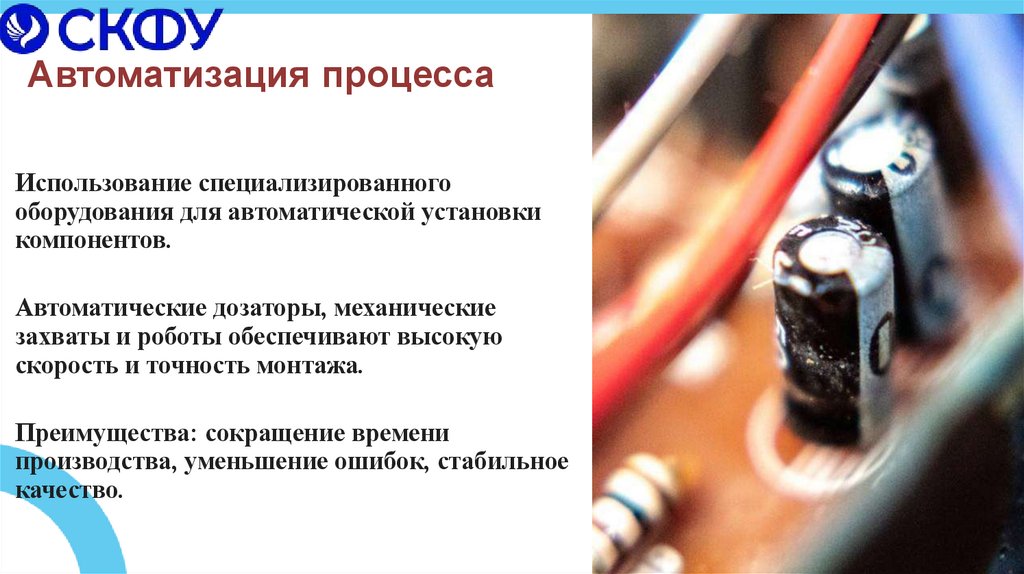

Автоматизация процесса
Использование специализированного
оборудования для автоматической установки
компонентов.
Автоматические дозаторы, механические
захваты и роботы обеспечивают высокую
скорость и точность монтажа.
Преимущества: сокращение времени
производства, уменьшение ошибок, стабильное
качество.

10.

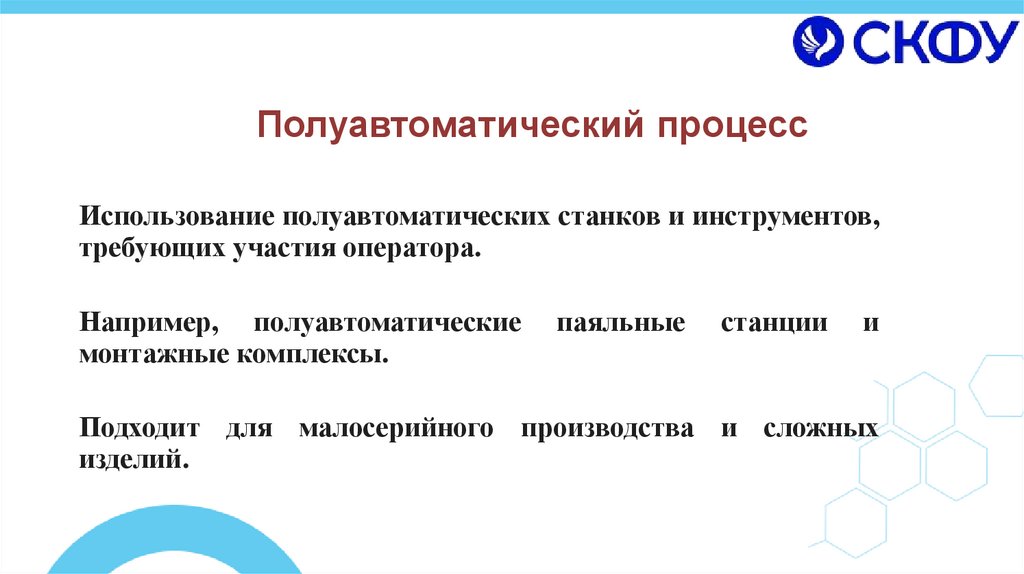

Полуавтоматический процесс
Использование полуавтоматических станков и инструментов,
требующих участия оператора.
Например, полуавтоматические
монтажные комплексы.
паяльные
станции
и
Подходит для малосерийного производства и сложных
изделий.

11.

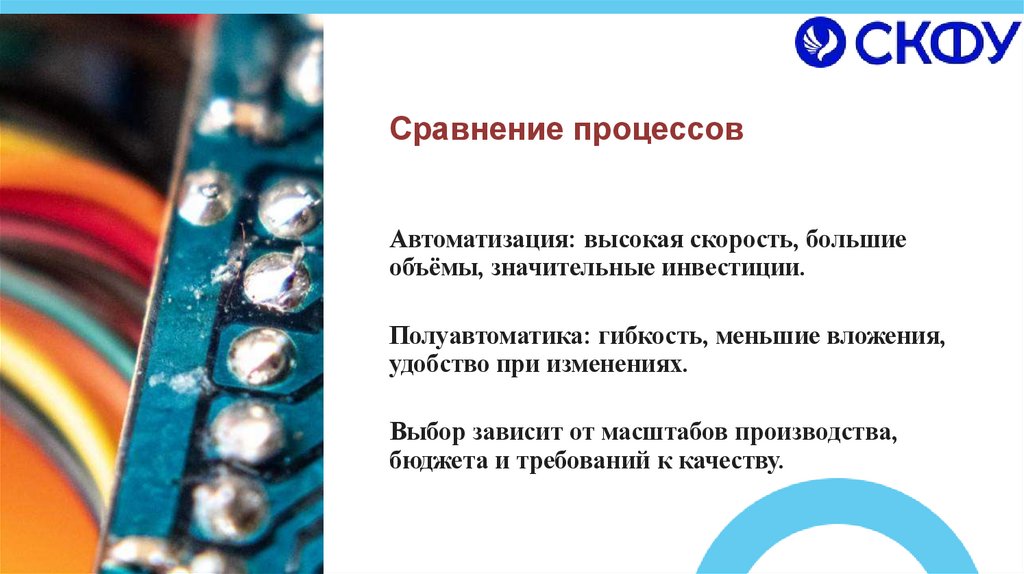

Сравнение процессов
Автоматизация: высокая скорость, большие
объёмы, значительные инвестиции.
Полуавтоматика: гибкость, меньшие вложения,
удобство при изменениях.
Выбор зависит от масштабов производства,
бюджета и требований к качеству.

12.

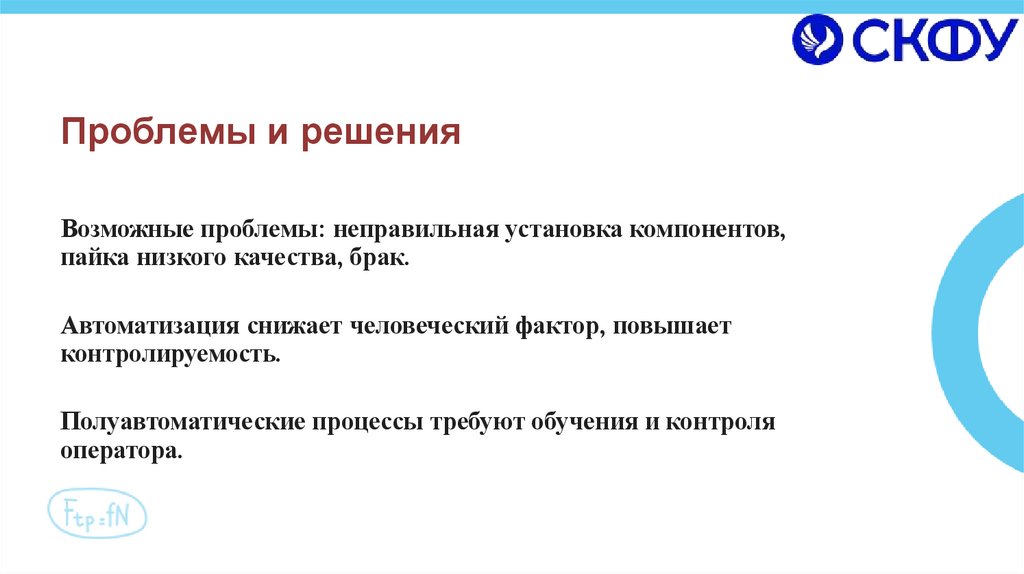

Проблемы и решения
Возможные проблемы: неправильная установка компонентов,
пайка низкого качества, брак.
Автоматизация снижает человеческий фактор, повышает
контролируемость.
Полуавтоматические процессы требуют обучения и контроля
оператора.

13.

Заключение
Анализ технологического процесса
показывает, что автоматизация
эффективна для крупных производств.
Полуавтоматика — оптимальный выбор
для малых и средних предприятий.
Комбинированный подход часто
позволяет достичь лучшего результата.
