Разработка программного обеспечения «Тренажер сборки промышленного оборудования для Алматинского завода тяжелого машиностроения»

1.

Тема дипломного проекта:
Разработка программного обеспечения «Тренажер сборки
промышленного оборудования для Алматинского завода тяжелого
машиностроения»

2.

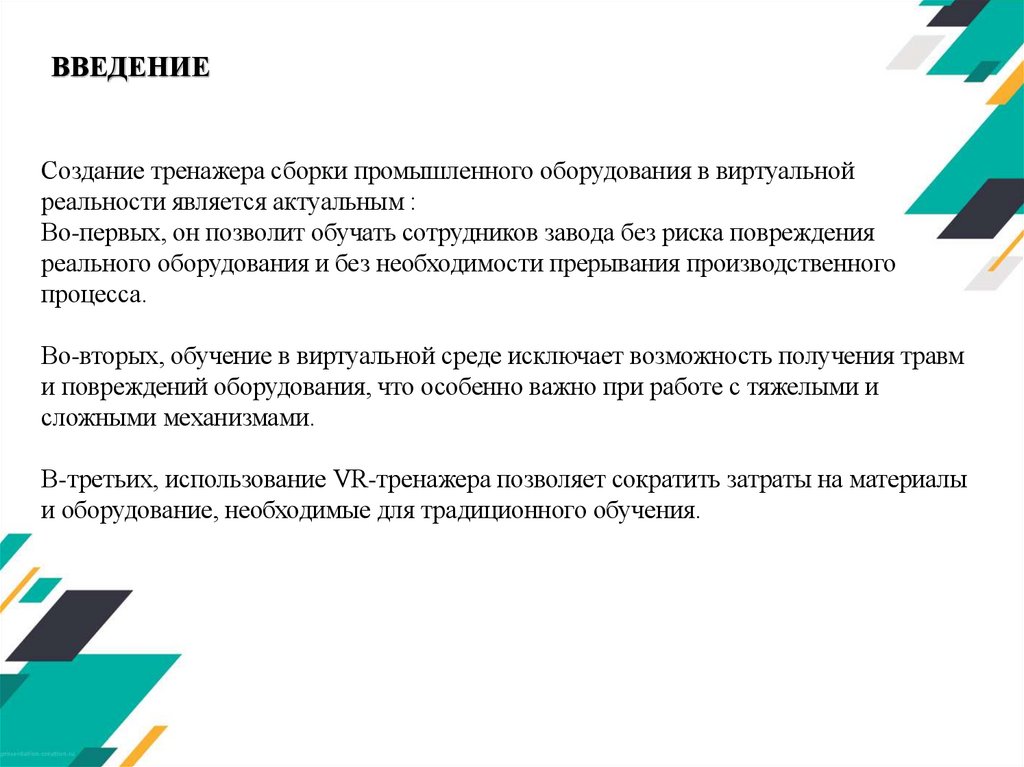

ВВЕДЕНИЕ
Создание тренажера сборки промышленного оборудования в виртуальной
реальности является актуальным :
Во-первых, он позволит обучать сотрудников завода без риска повреждения
реального оборудования и без необходимости прерывания производственного
процесса.
Во-вторых, обучение в виртуальной среде исключает возможность получения травм
и повреждений оборудования, что особенно важно при работе с тяжелыми и
сложными механизмами.
В-третьих, использование VR-тренажера позволяет сократить затраты на материалы
и оборудование, необходимые для традиционного обучения.

3.

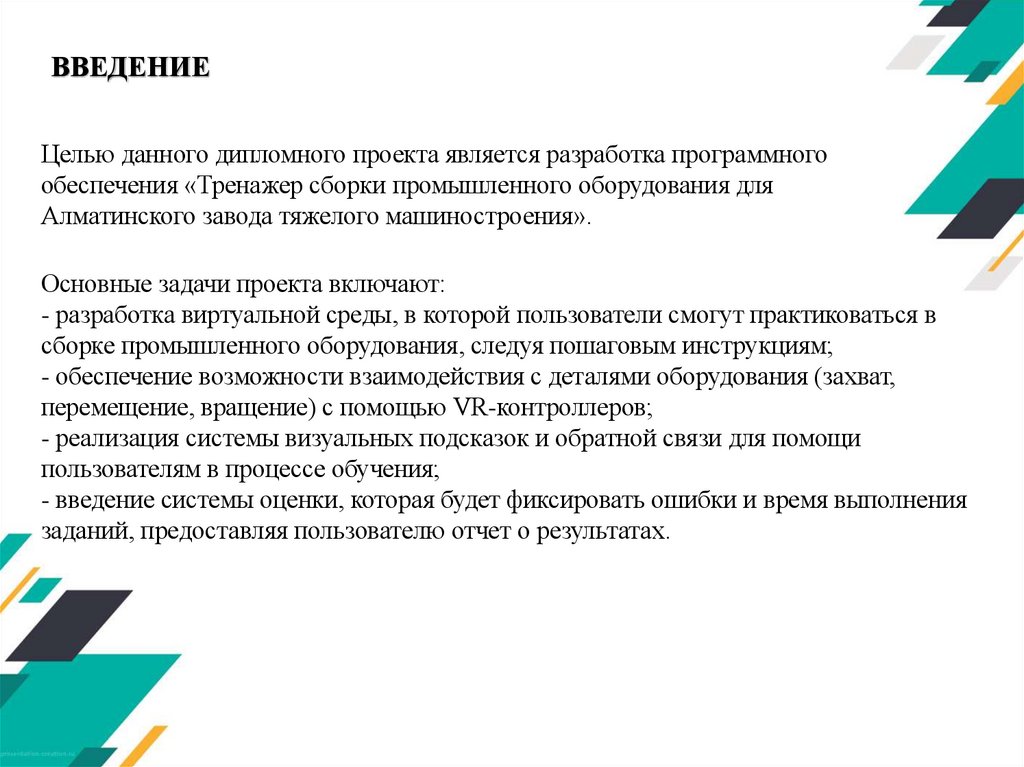

ВВЕДЕНИЕ
Целью данного дипломного проекта является разработка программного
обеспечения «Тренажер сборки промышленного оборудования для
Алматинского завода тяжелого машиностроения».
Основные задачи проекта включают:
- разработка виртуальной среды, в которой пользователи смогут практиковаться в
сборке промышленного оборудования, следуя пошаговым инструкциям;
- обеспечение возможности взаимодействия с деталями оборудования (захват,
перемещение, вращение) с помощью VR-контроллеров;
- реализация системы визуальных подсказок и обратной связи для помощи
пользователям в процессе обучения;
- введение системы оценки, которая будет фиксировать ошибки и время выполнения
заданий, предоставляя пользователю отчет о результатах.

4.

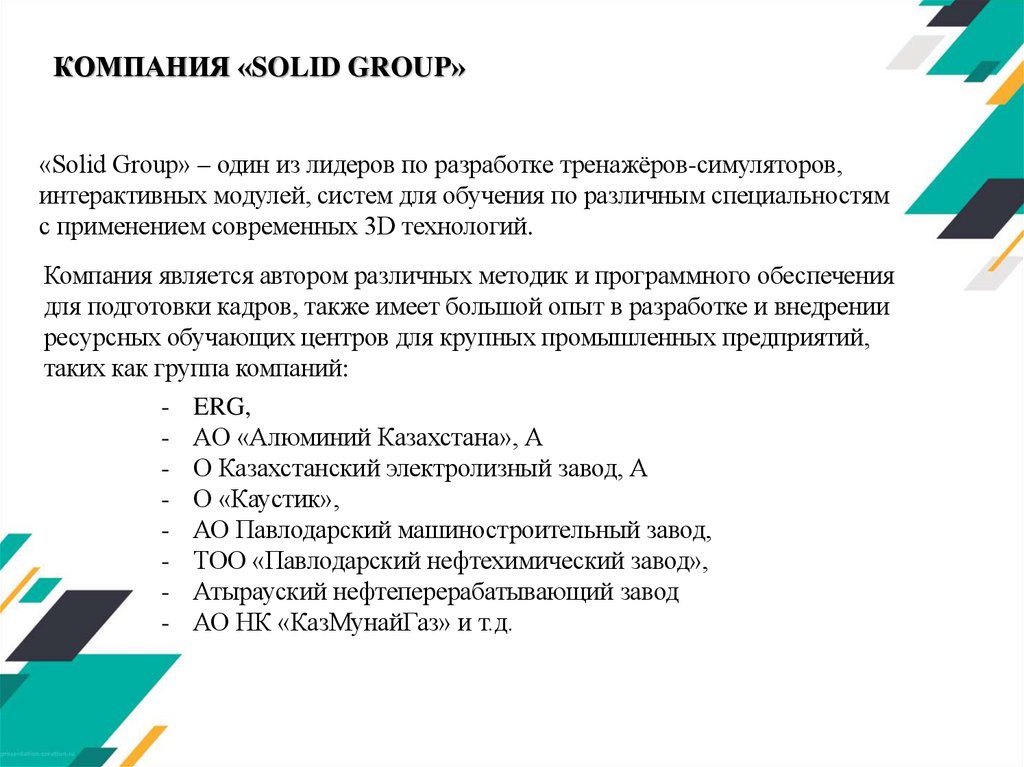

КОМПАНИЯ «SOLID GROUP»
«Solid Group» – один из лидеров по разработке тренажёров-симуляторов,
интерактивных модулей, систем для обучения по различным специальностям
с применением современных 3D технологий.
Компания является автором различных методик и программного обеспечения
для подготовки кадров, также имеет большой опыт в разработке и внедрении
ресурсных обучающих центров для крупных промышленных предприятий,
таких как группа компаний:
- ERG,
- АO «Алюминий Казахстана», А
- О Казахстанский электролизный завод, А
- О «Каустик»,
- АО Павлодарский машиностроительный завод,
- ТОО «Павлодарский нефтехимический завод»,
- Атырауский нефтеперерабатывающий завод
- АО НК «КазМунайГаз» и т.д.

5.

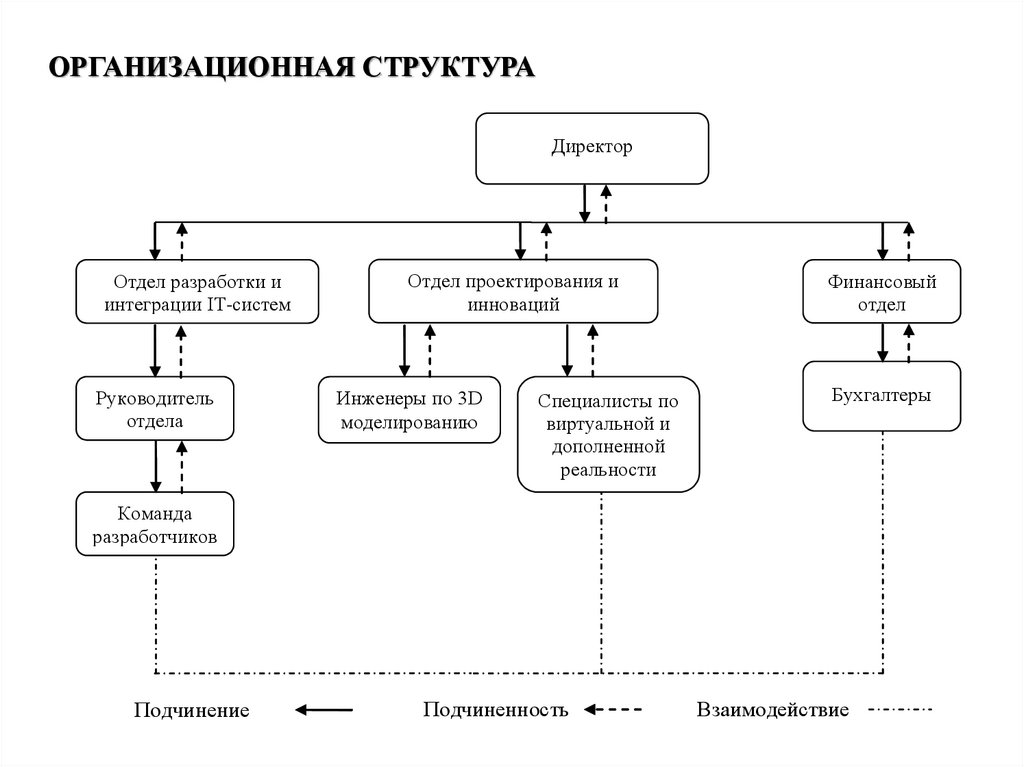

ОРГАНИЗАЦИОННАЯ СТРУКТУРА
Директор
Отдел разработки и
интеграции IT-систем
Руководитель
отдела
разработки
Отдел проектирования и
инноваций
Инженеры по 3D
моделированию
Специалисты по
виртуальной и
дополненной
реальности
Финансовый
отдел
Бухгалтеры
Команда
разработчиков
ПО
Подчинение
Подчиненность
Взаимодействие

6.

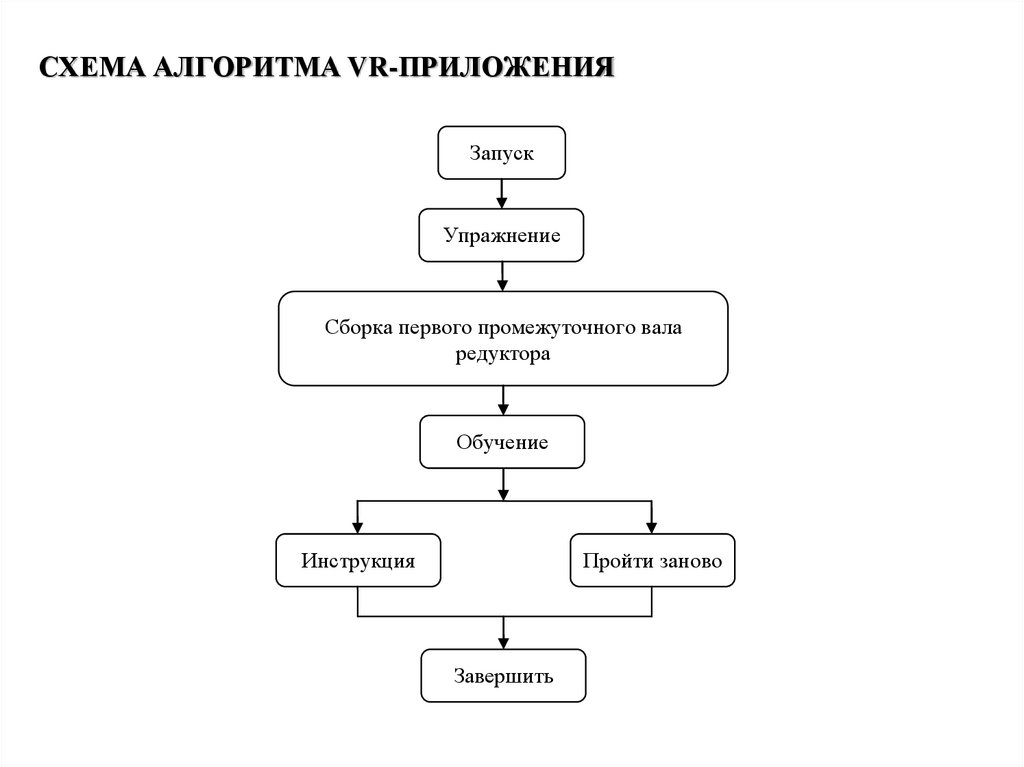

СХЕМА АЛГОРИТМА VR-ПРИЛОЖЕНИЯ
Запуск
Упражнение
Сборка первого промежуточного вала
редуктора
Обучение
Инструкция
Пройти заново
Завершить

7.

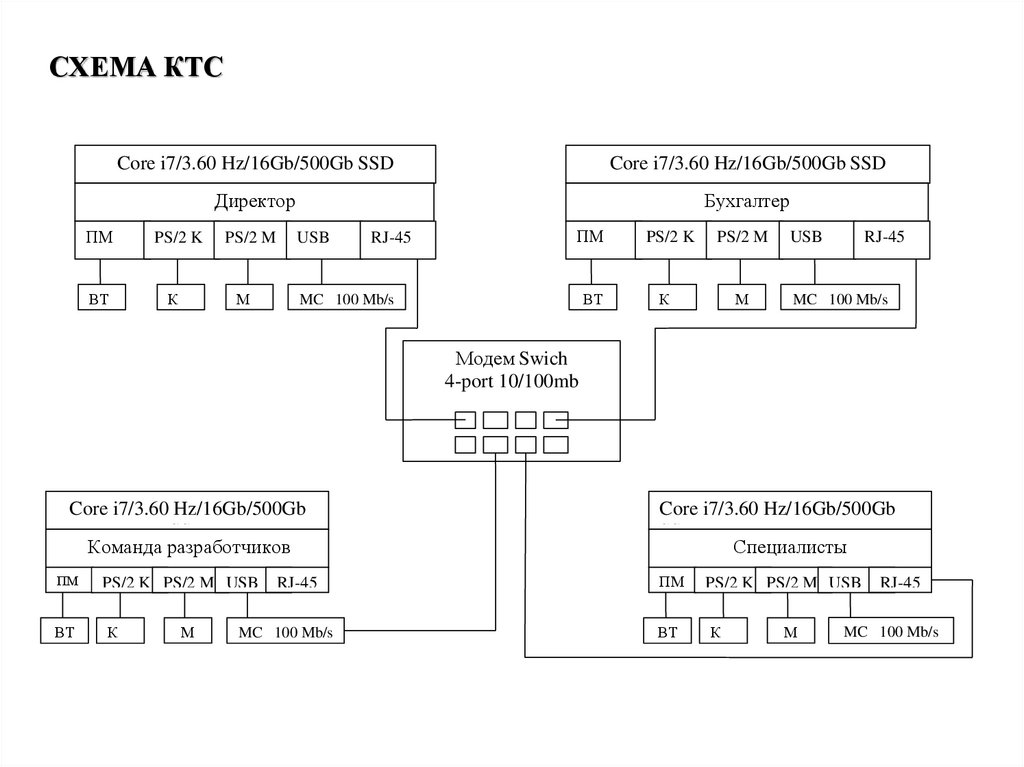

СХЕМА КТС
Core i7/3.60 Hz/16Gb/500Gb SSD
Core i7/3.60 Hz/16Gb/500Gb SSD
Директор
Бухгалтер
ПМ
PS/2 K
PS/2 M
ВТ
К
М
USB
RJ-45
ПМ
PS/2 K
PS/2 M
ВТ
К
М
MC 100 Mb/s
USB
RJ-45
MC 100 Mb/s
Модем Swich
4-port 10/100mb
Core i7/3.60 Hz/16Gb/500Gb
SSD
Команда разработчиков
ПМ
PS/2 K PS/2 M USB
ВТ
К
М
RJ-45
MC 100 Mb/s
Core i7/3.60 Hz/16Gb/500Gb
SSD
Специалисты
ПМ
PS/2 K PS/2 M USB
ВТ
К
М
RJ-45
MC 100 Mb/s

8.

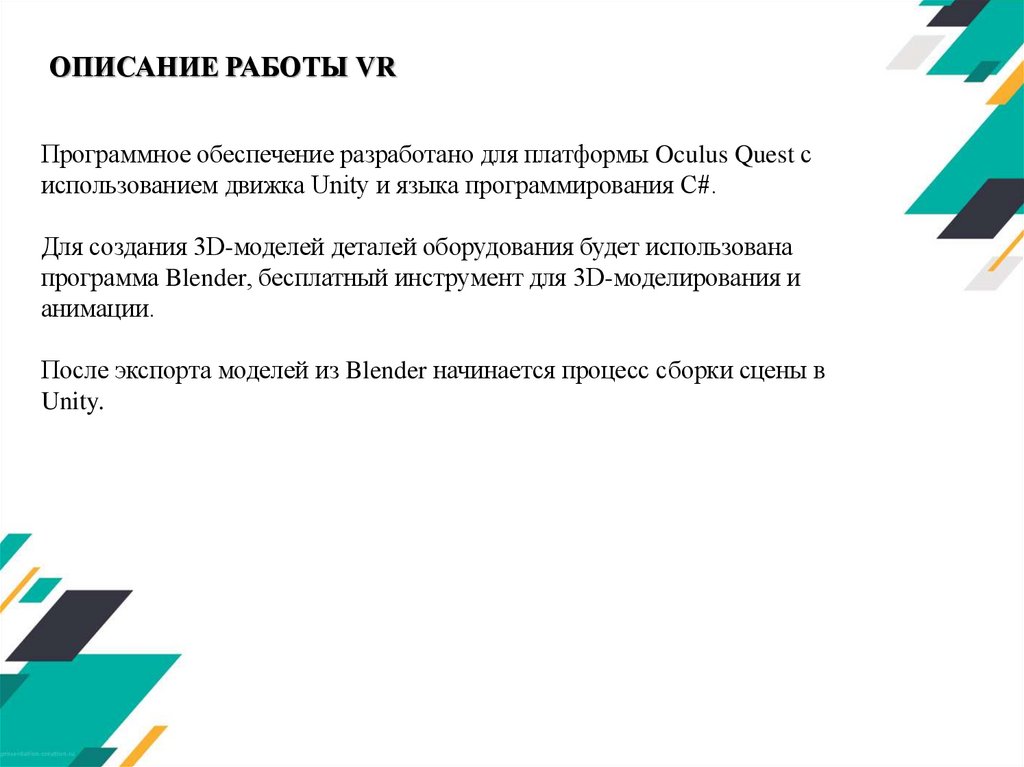

ОПИСАНИЕ РАБОТЫ VR
Программное обеспечение разработано для платформы Oculus Quest с
использованием движка Unity и языка программирования C#.
Для создания 3D-моделей деталей оборудования будет использована
программа Blender, бесплатный инструмент для 3D-моделирования и
анимации.
После экспорта моделей из Blender начинается процесс сборки сцены в
Unity.

9.

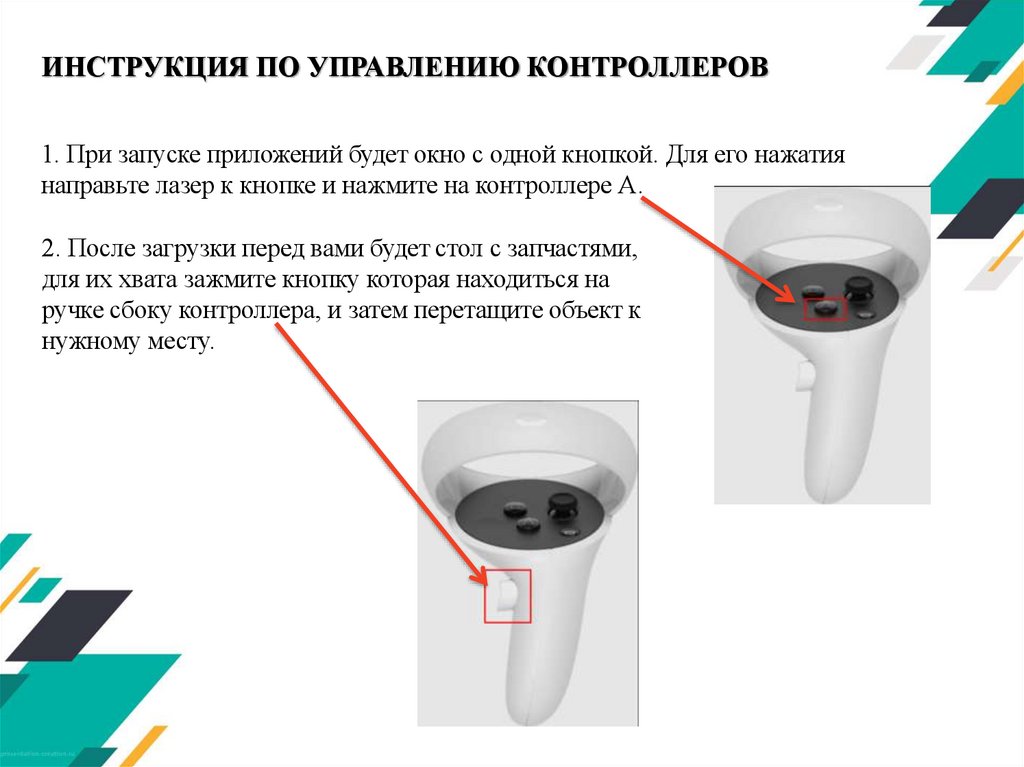

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ КОНТРОЛЛЕРОВ
1. При запуске приложений будет окно с одной кнопкой. Для его нажатия
направьте лазер к кнопке и нажмите на контроллере А.
2. После загрузки перед вами будет стол с запчастями,
для их хвата зажмите кнопку которая находиться на
ручке сбоку контроллера, и затем перетащите объект к
нужному месту.

10.

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ПО СБОРКЕ
При первом запуске приложения появиться небольшое окно с надписью
«Упражнение», а под ним название и ниже кнопка «Обучение»
2. После нажатия на кнопку «Обучение» перед вами
появиться стол с запчастями и инструмент для
закрутки
3. Первым делом нужно установить шпонку, с
каждым действием перед вами будет
выскакивать подсказки по сборки

11.

СПАСИБО ЗА ВНИМАНИЕ !!!
