Проектирование резервуара вертикального стального объёмом 20000 кубических метров

1. МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ АВТОНОМНОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ОБРАЗОВАНИЯ
«ОМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
КАФЕДРА «НЕФТЕГАЗОВОЕ ДЕЛО, СТАНДАРТИЗАЦИЯ И МЕТРОЛОГИЯ»
Выпускная квалификационная работа
на тему:
«Проектирование резервуара вертикального стального объёмом 20000
кубических метров»
Выполнил:
студент гр. НД-212 Файферт В.А.
Руководитель:
старший преподаватель, Свищев А.В.
presentation-creation.ru
Омск, 2025

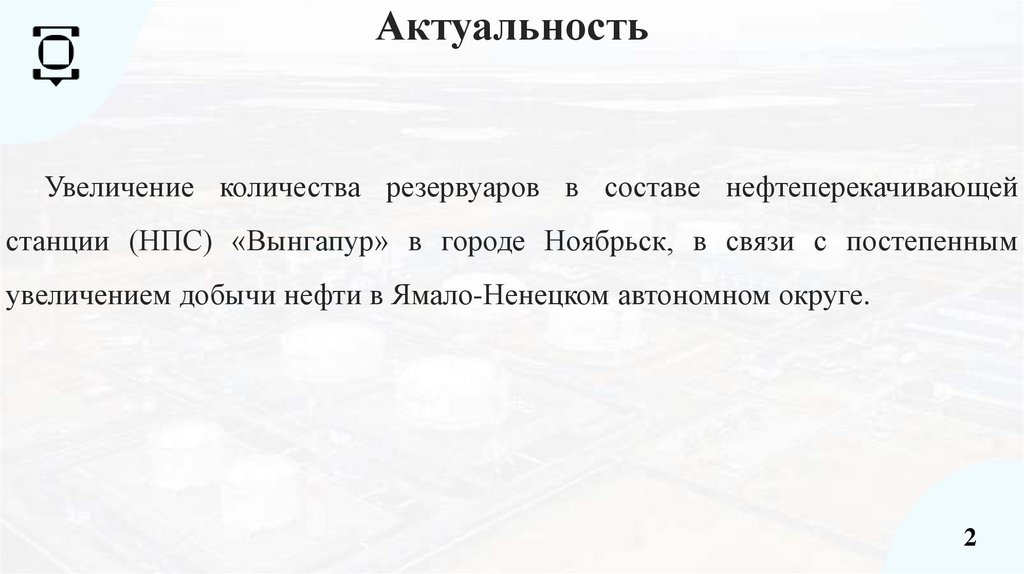

2. Актуальность

Увеличение количества резервуаров в составе нефтеперекачивающей
станции (НПС) «Вынгапур» в городе Ноябрьск, в связи с постепенным
увеличением добычи нефти в Ямало-Ненецком автономном округе.
2

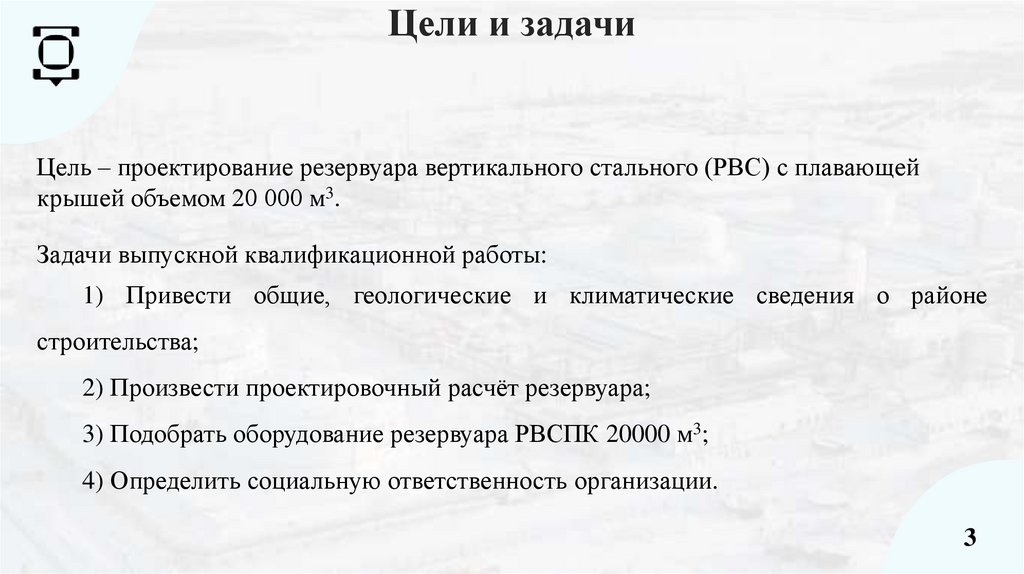

3. Цели и задачи

Цель – проектирование резервуара вертикального стального (РВС) с плавающей
крышей объемом 20 000 м3.
Задачи выпускной квалификационной работы:
1) Привести общие, геологические и климатические сведения о районе
строительства;
2) Произвести проектировочный расчёт резервуара;
3) Подобрать оборудование резервуара РВСПК 20000 м3;

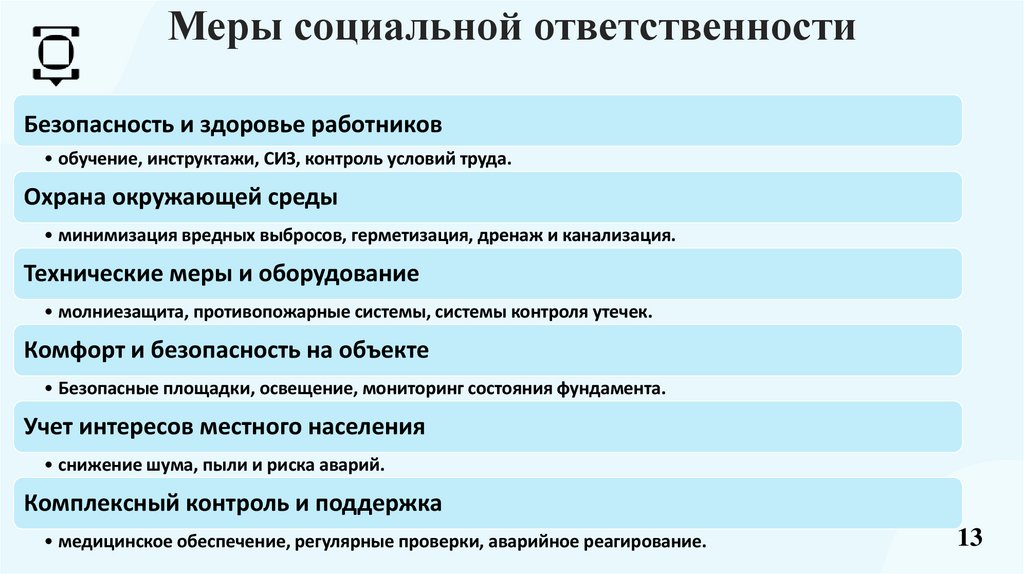

4) Определить социальную ответственность организации.
3

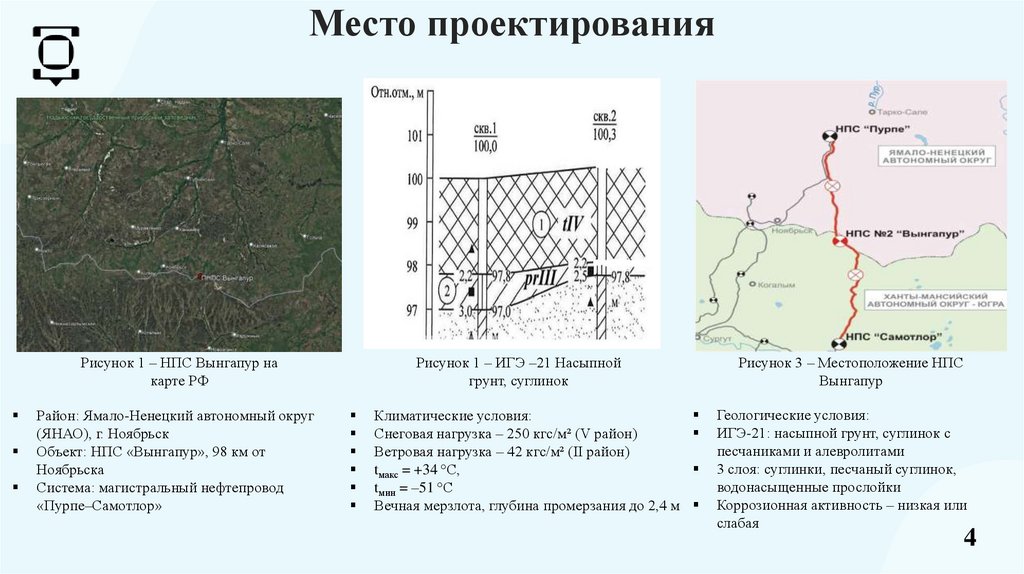

4. Место проектирования

Рисунок 1 – НПС Вынгапур на
карте РФ
Район: Ямало-Ненецкий автономный округ
(ЯНАО), г. Ноябрьск
Объект: НПС «Вынгапур», 98 км от
Ноябрьска
Система: магистральный нефтепровод
«Пурпе–Самотлор»
Рисунок 1 – ИГЭ –21 Насыпной
грунт, суглинок
Климатические условия:
Снеговая нагрузка – 250 кгс/м² (V район)
Ветровая нагрузка – 42 кгс/м² (II район)
tмакс = +34 °С,
tмин = –51 °С
Вечная мерзлота, глубина промерзания до 2,4 м
Рисунок 3 – Местоположение НПС
Вынгапур
Геологические условия:
ИГЭ-21: насыпной грунт, суглинок с
песчаниками и алевролитами
3 слоя: суглинки, песчаный суглинок,
водонасыщенные прослойки
Коррозионная активность – низкая или
слабая
4

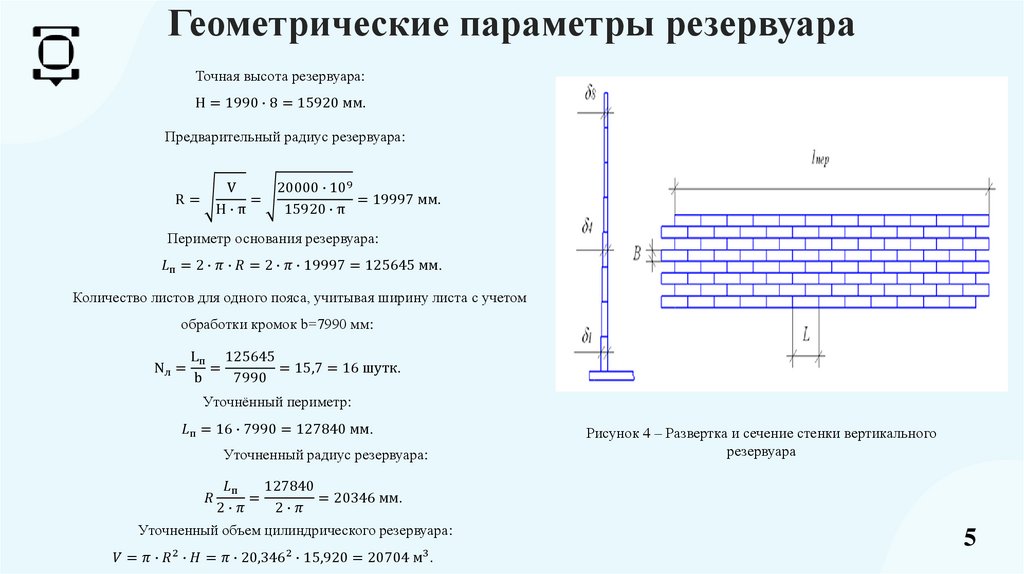

5. Геометрические параметры резервуара

Точная высота резервуара:
Н = 1990 ∙ 8 = 15920 мм.
Предварительный радиус резервуара:
V
=
Н∙π
R=
20000 ∙ 109
= 19997 мм.
15920 ∙ π
Периметр основания резервуара:
