Определение места повреждения на кабельной линии 6 – 10 кВ, проложенной в земляной траншее

1. Тема: Определение места повреждения на кабельной линии 6 – 10 кВ, проложенной в земляной траншее Студент: Мещерякова Мария

смоленское областное государственное бюджетное
профессиональное образовательное учреждение
«Десногорский энергетический колледж»
Письменная
экзаменационная работа
Тема: Определение места повреждения на кабельной линии 6 – 10 кВ,
проложенной в земляной траншее
Студент: Мещерякова Мария Олеговна
Профессия: 13.01.10 Электромонтёр по ремонту и обслуживанию электрооборудования
Руководитель: Павлюченкова В. Г.
Десногорск, 2025 г.

2.

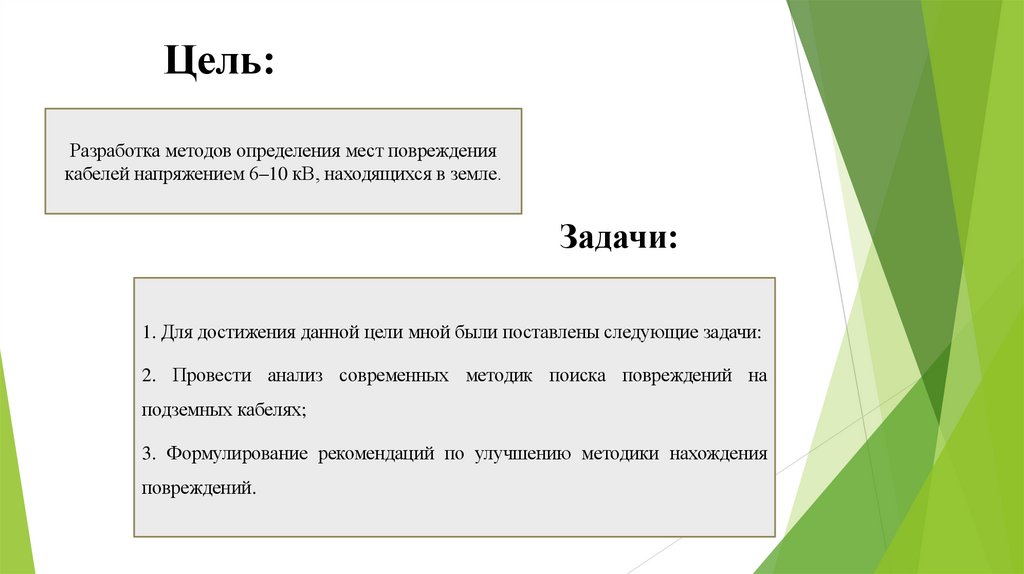

Цель:
Разработка методов определения мест повреждения
кабелей напряжением 6–10 кВ, находящихся в земле.
Задачи:
1. Для достижения данной цели мной были поставлены следующие задачи:
2. Провести анализ современных методик поиска повреждений на
подземных кабелях;
3. Формулирование рекомендаций по улучшению методики нахождения
повреждений.

3.

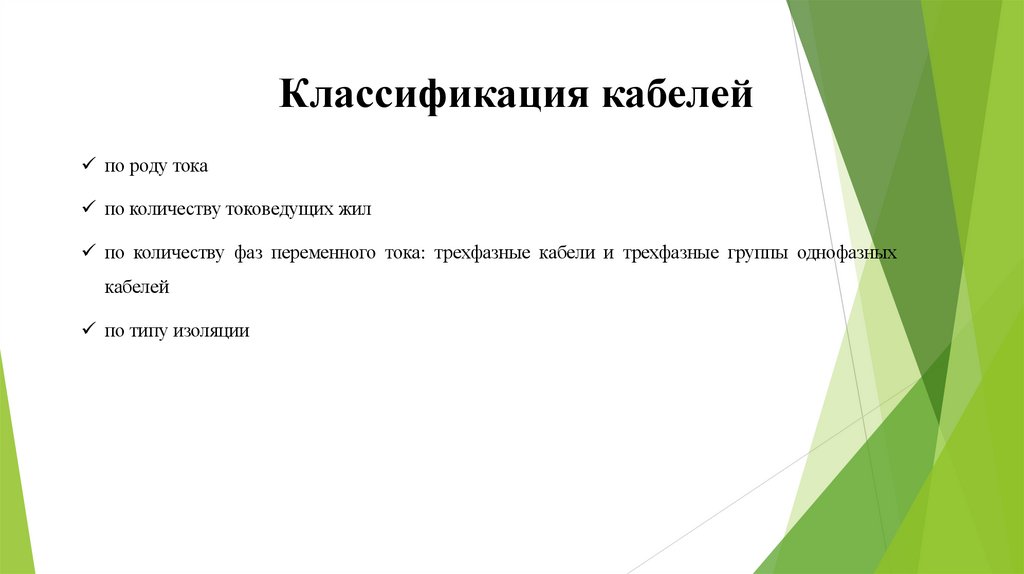

Классификация кабелей
по роду тока
по количеству токоведущих жил
по количеству фаз переменного тока: трехфазные кабели и трехфазные группы однофазных
кабелей
по типу изоляции

4.

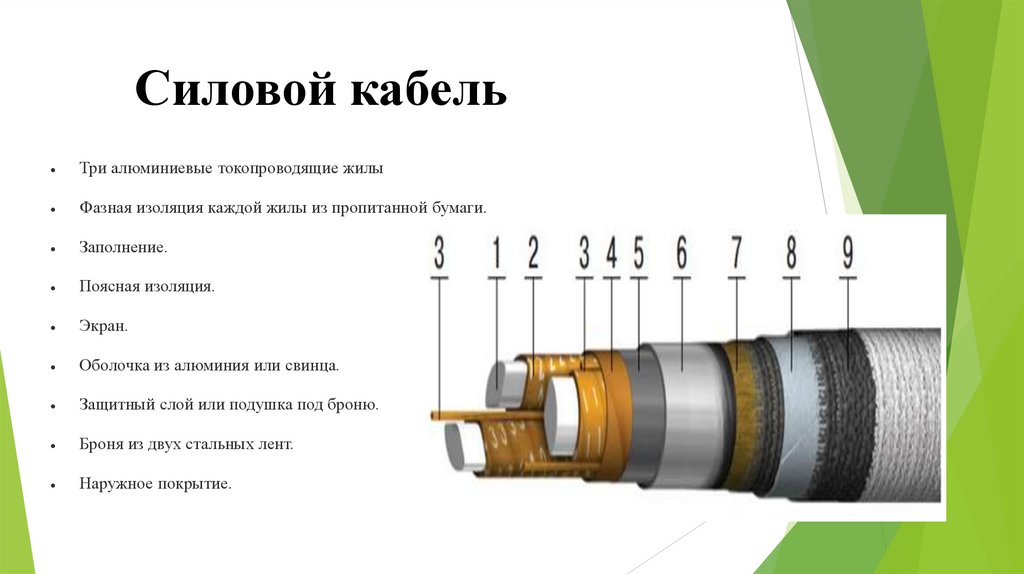

Силовой кабель
Три алюминиевые токопроводящие жилы
Фазная изоляция каждой жилы из пропитанной бумаги.
Заполнение.
Поясная изоляция.
Экран.
Оболочка из алюминия или свинца.
Защитный слой или подушка под броню.
Броня из двух стальных лент.
Наружное покрытие.

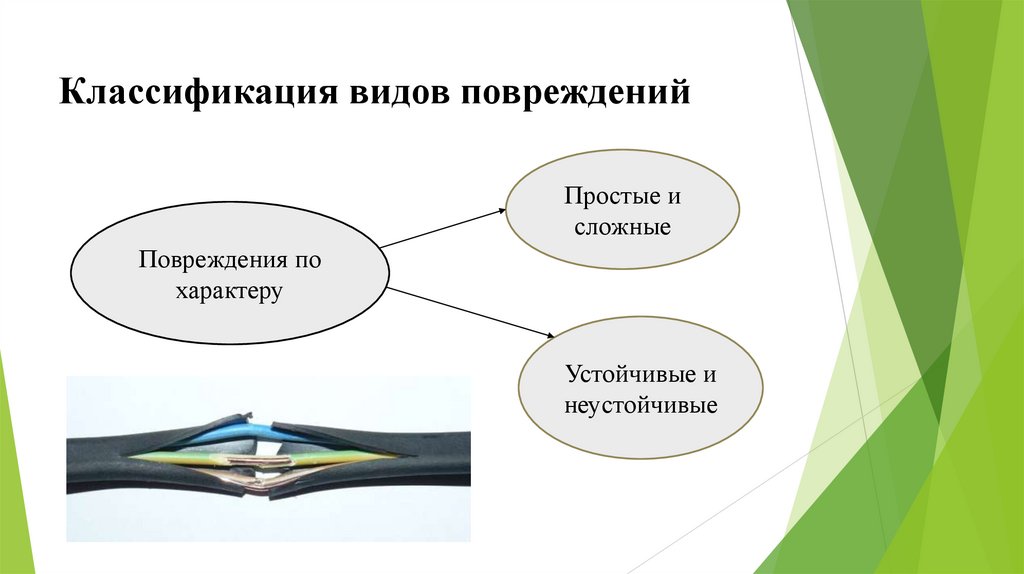

5. Классификация видов повреждений

Простые и
сложные
Повреждения по
характеру
Устойчивые и
неустойчивые

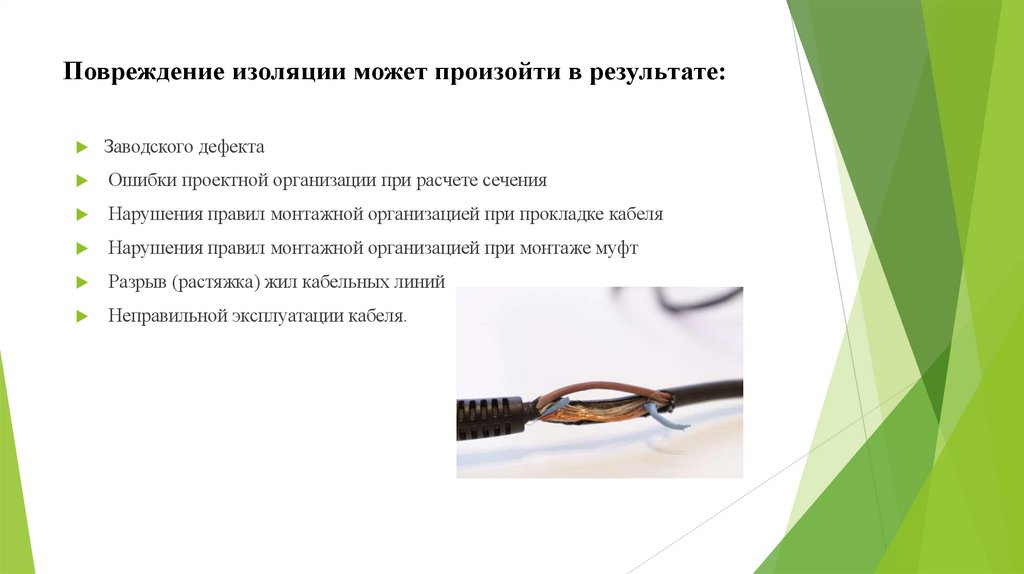

6. Повреждение изоляции может произойти в результате:

Заводского дефекта
Ошибки проектной организации при расчете сечения
Нарушения правил монтажной организацией при прокладке кабеля
Нарушения правил монтажной организацией при монтаже муфт
Разрыв (растяжка) жил кабельных линий
Неправильной эксплуатации кабеля.

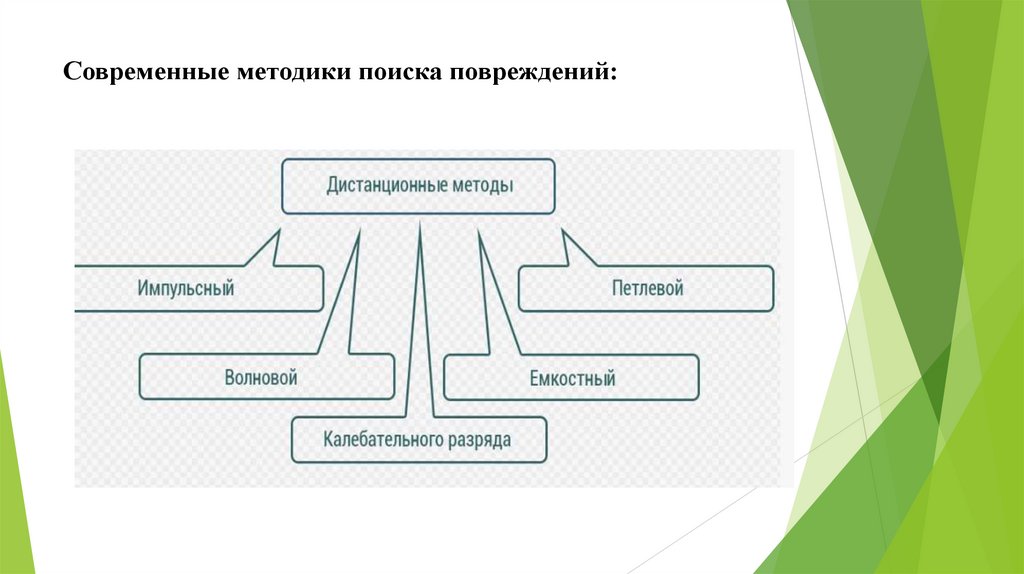

7. Современные методики поиска повреждений:

8.

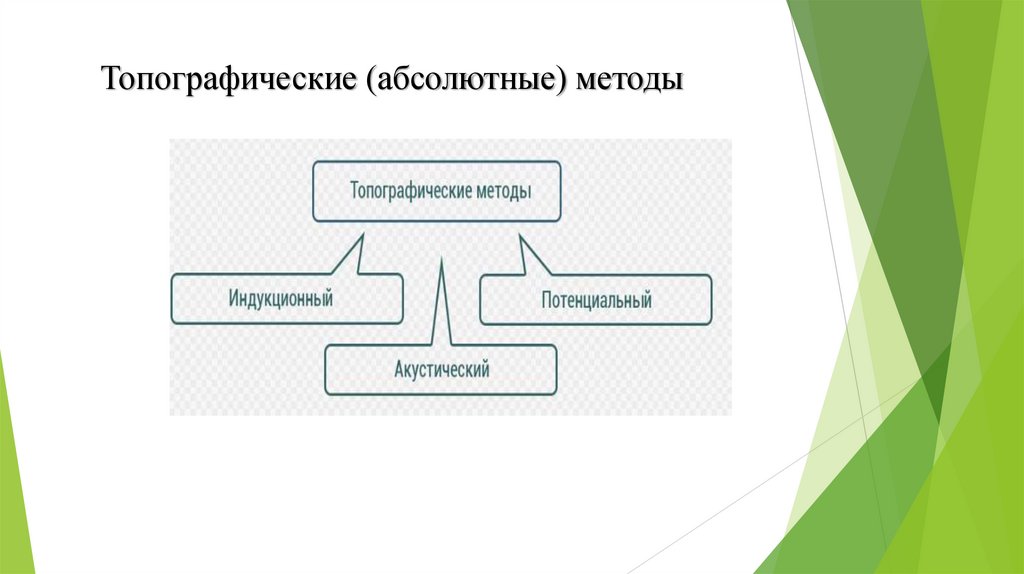

Топографические (абсолютные) методы

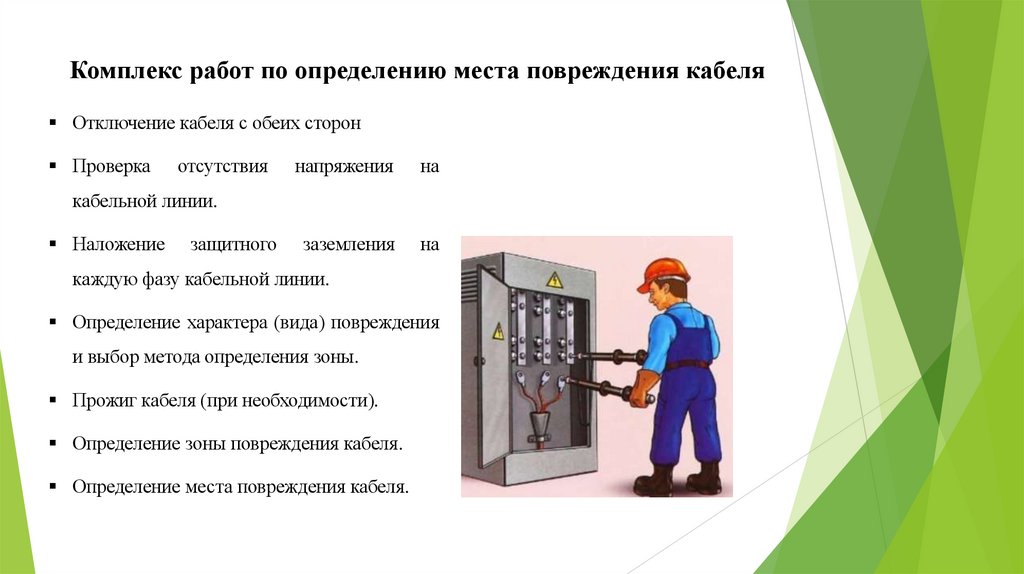

9. Комплекс работ по определению места повреждения кабеля

Отключение кабеля с обеих сторон
Проверка
отсутствия
напряжения
на
заземления
на
кабельной линии.
Наложение
защитного
каждую фазу кабельной линии.
Определение характера (вида) повреждения
и выбор метода определения зоны.
Прожиг кабеля (при необходимости).
Определение зоны повреждения кабеля.
Определение места повреждения кабеля.

10.

ЗАКЛЮЧЕНИЕ

11.

СПАСИБО ЗА
ВНИМАНИЕ!
