Конструкция, технология обслуживания и ремонта реверсора ППК-8604 тепловоза 2ТЭ10М

1.

Министерство образования Архангельской области
Государственное автономное образовательное учреждение
среднего профессионального образования Архангельской области
«Няндомский железнодорожный колледж»
Конструкция, технология
обслуживания и ремонта реверсора
ППК-8604 тепловоза 2ТЭ10М
Выполнил: Андреев М.О.
Группа 4.4, очное отделение
Специальность: ТЭПС
Квалификация: техник
Руководитель: Кочнев П.А.
Няндома 2025

2.

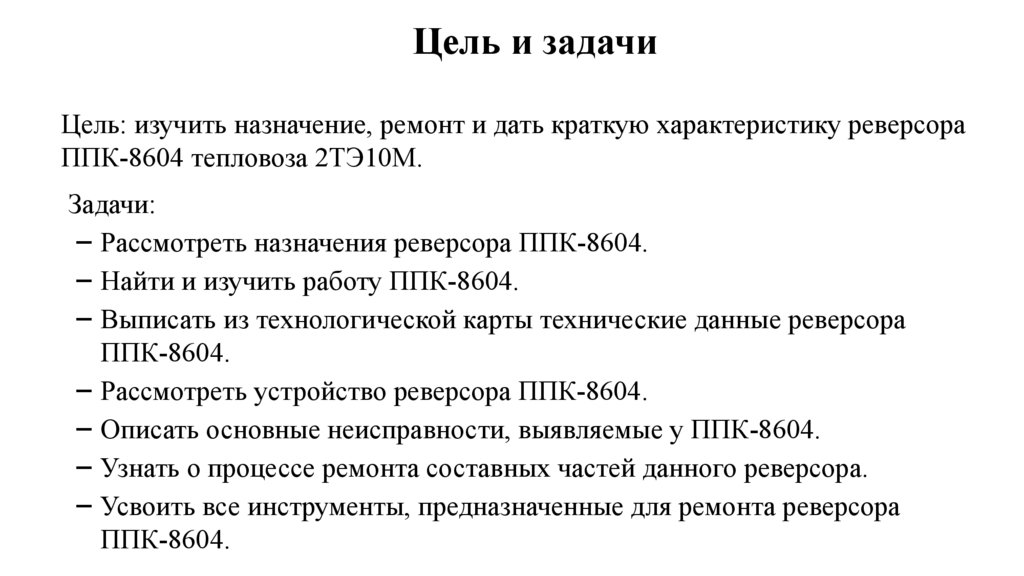

Цель и задачи
Цель: изучить назначение, ремонт и дать краткую характеристику реверсора
ППК-8604 тепловоза 2ТЭ10М.
Задачи:
– Рассмотреть назначения реверсора ППК-8604.
– Найти и изучить работу ППК-8604.
– Выписать из технологической карты технические данные реверсора
ППК-8604.
– Рассмотреть устройство реверсора ППК-8604.
– Описать основные неисправности, выявляемые у ППК-8604.
– Узнать о процессе ремонта составных частей данного реверсора.
– Усвоить все инструменты, предназначенные для ремонта реверсора
ППК-8604.

3.

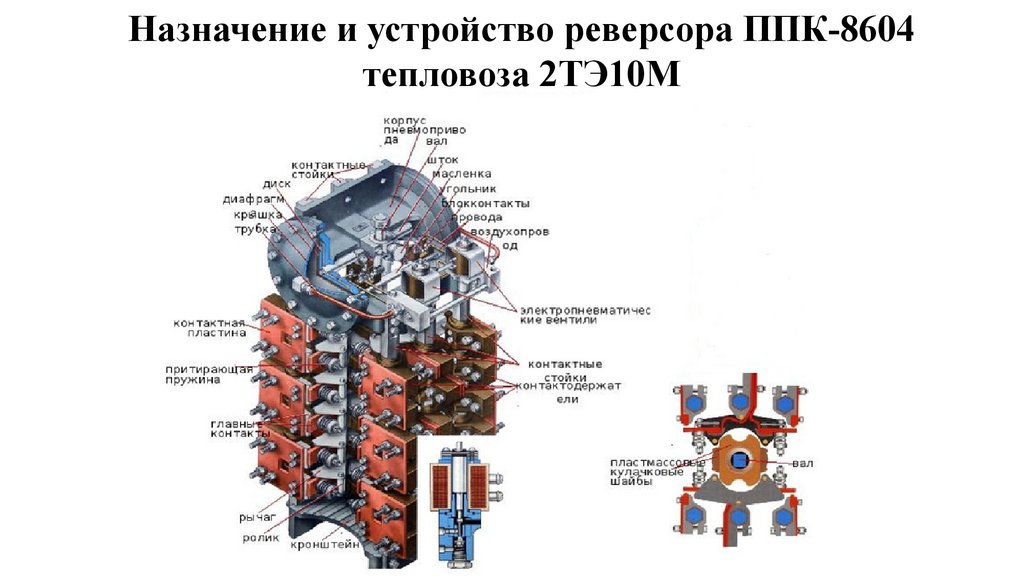

Назначение и устройство реверсора ППК-8604
тепловоза 2ТЭ10М

4.

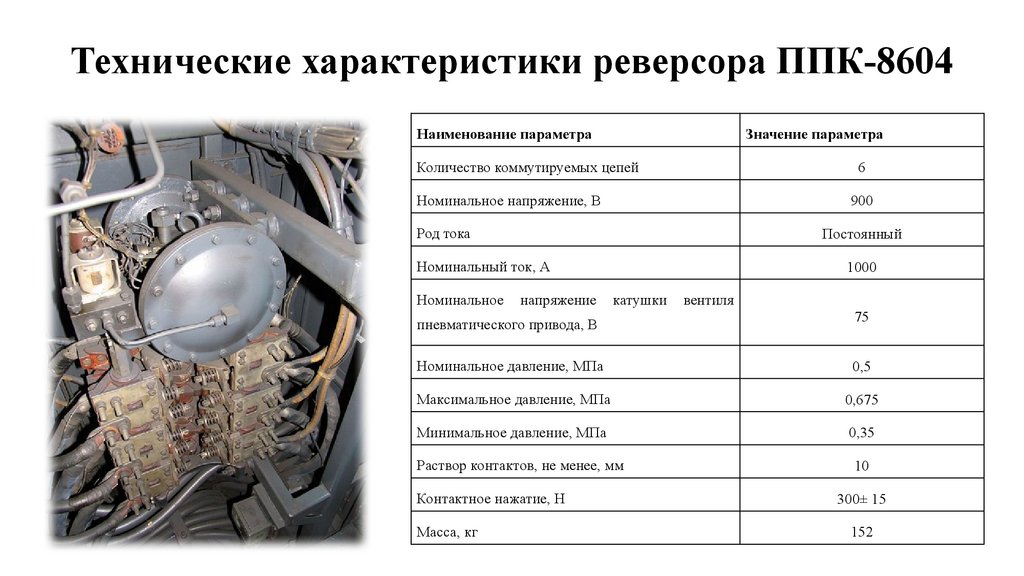

Технические характеристики реверсора ППК-8604
Наименование параметра
Значение параметра
Количество коммутируемых цепей
6
Номинальное напряжение, В
900
Род тока
Постоянный
Номинальный ток, А
Номинальное
напряжение
1000
катушки
пневматического привода, В
вентиля
75
Номинальное давление, МПа
0,5
Максимальное давление, МПа
0,675
Минимальное давление, МПа
0,35
Раствор контактов, не менее, мм
10
Контактное нажатие, Н
Масса, кг
300± 15
152

5.

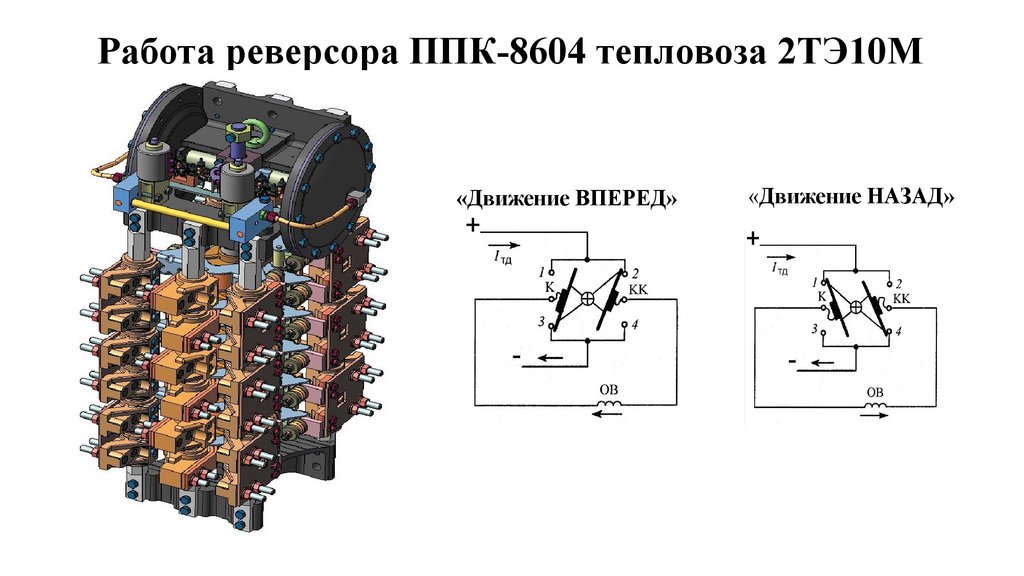

Работа реверсора ППК-8604 тепловоза 2ТЭ10М
«Движение ВПЕРЕД»
«Движение НАЗАД»

6.

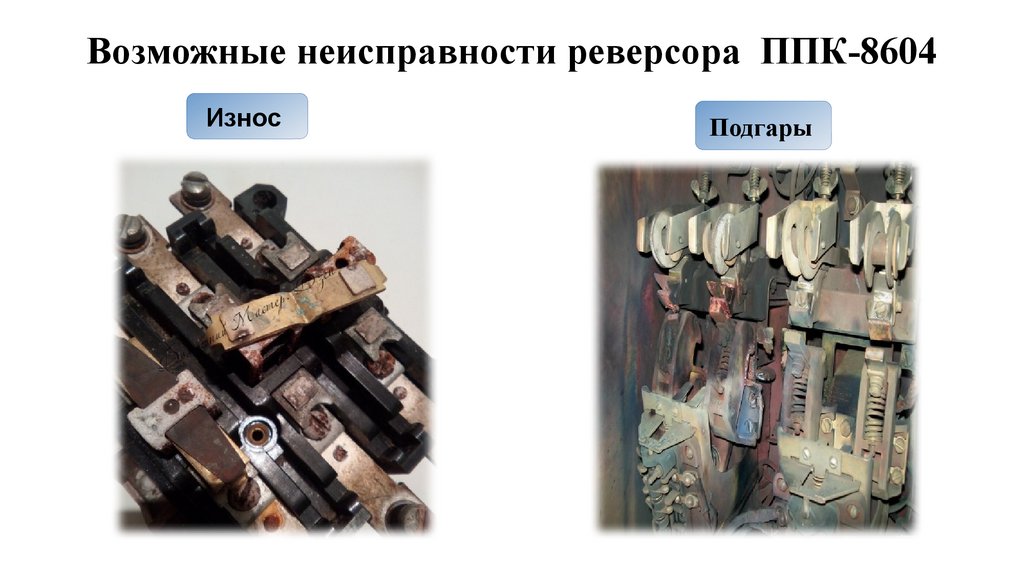

Возможные неисправности реверсора ППК-8604
Износ
Подгары

7.

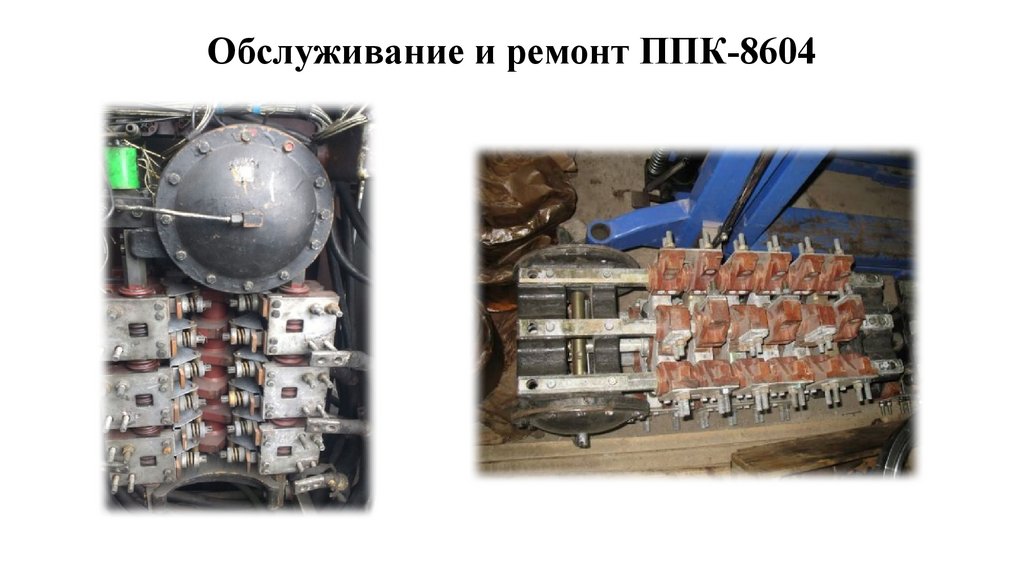

Обслуживание и ремонт ППК-8604

8.

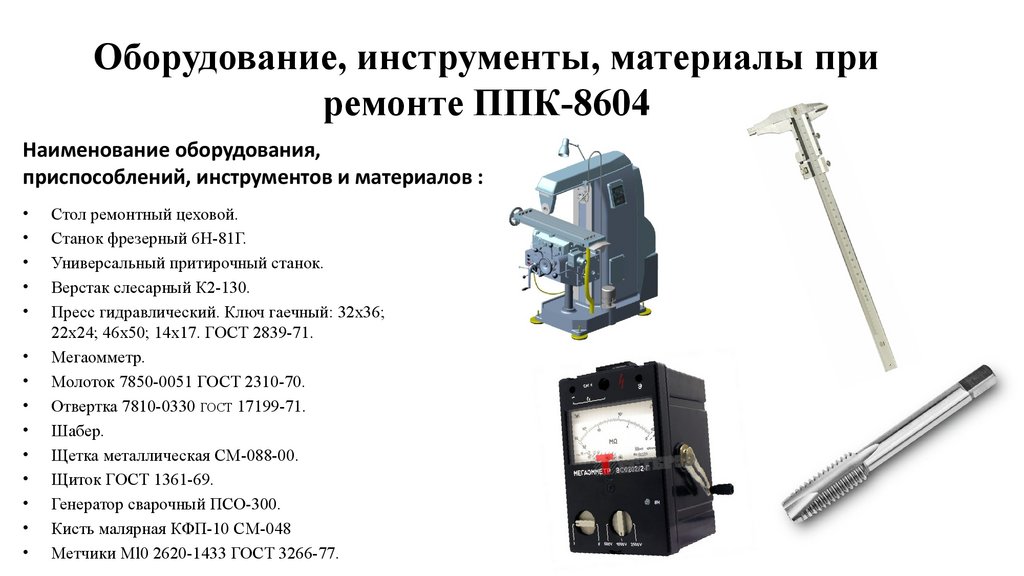

Оборудование, инструменты, материалы при
ремонте ППК-8604
Наименование оборудования,
приспособлений, инструментов и материалов :
Стол ремонтный цеховой.
Станок фрезерный 6Н-81Г.
Универсальный притирочный станок.
Верстак слесарный К2-130.
Пресс гидравлический. Ключ гаечный: 32x36;
22x24; 46x50; 14x17. ГОСТ 2839-71.
Мегаомметр.
Молоток 7850-0051 ГОСТ 2310-70.
Отвертка 7810-0330 ГОСТ 17199-71.
Шабер.
Щетка металлическая СМ-088-00.
Щиток ГОСТ 1361-69.
Генератор сварочный ПСО-300.
Кисть малярная КФП-10 СМ-048
Метчики Ml0 2620-1433 ГОСТ 3266-77.

9.

Техника безопасности при ремонте ППК-8604

10.

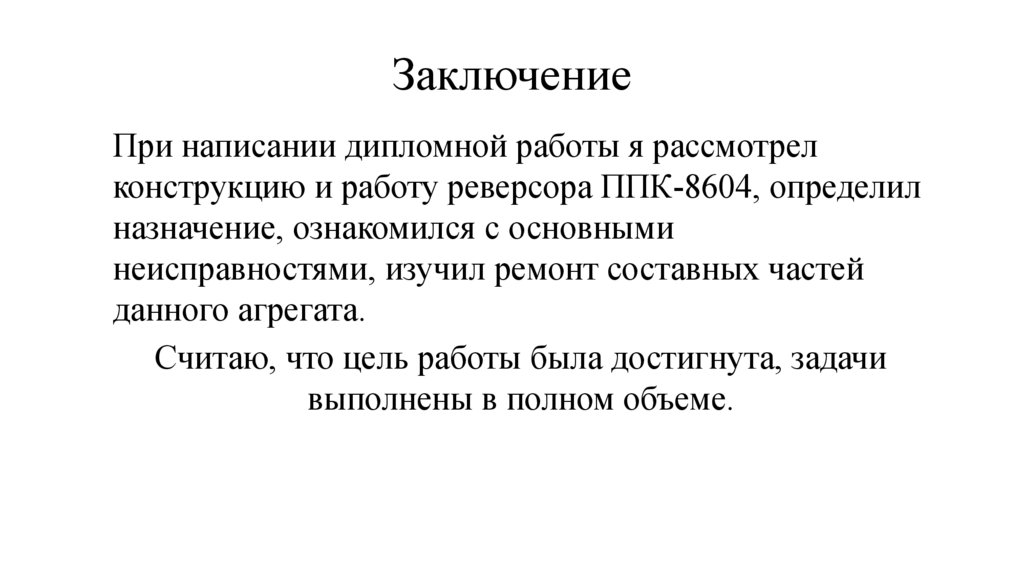

Заключение
При написании дипломной работы я рассмотрел
конструкцию и работу реверсора ППК-8604, определил
назначение, ознакомился с основными
неисправностями, изучил ремонт составных частей
данного агрегата.
Считаю, что цель работы была достигнута, задачи
выполнены в полном объеме.

11.

СПАСИБО ЗА ВНИМАНИЕ!!!
