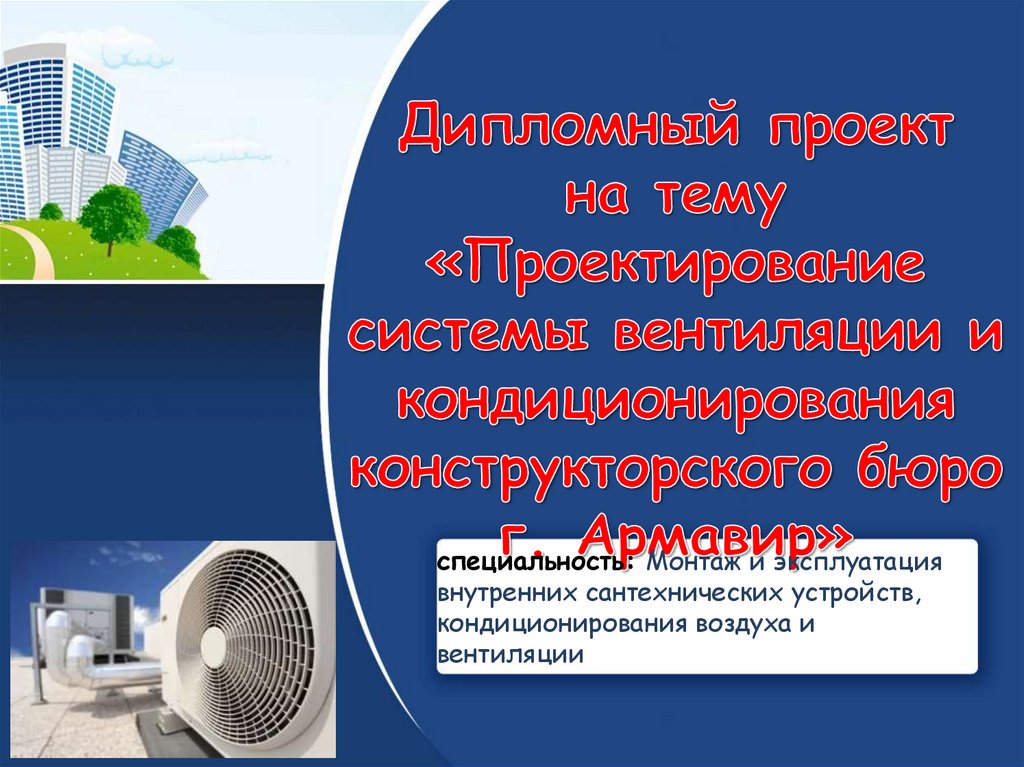

Проектирование системы вентиляций и кондиционирования конструкторского бюро г. Армавир

1.

специальность: Монтаж и эксплуатация
внутренних сантехнических устройств,
кондиционирования воздуха и
вентиляции

2.

3.

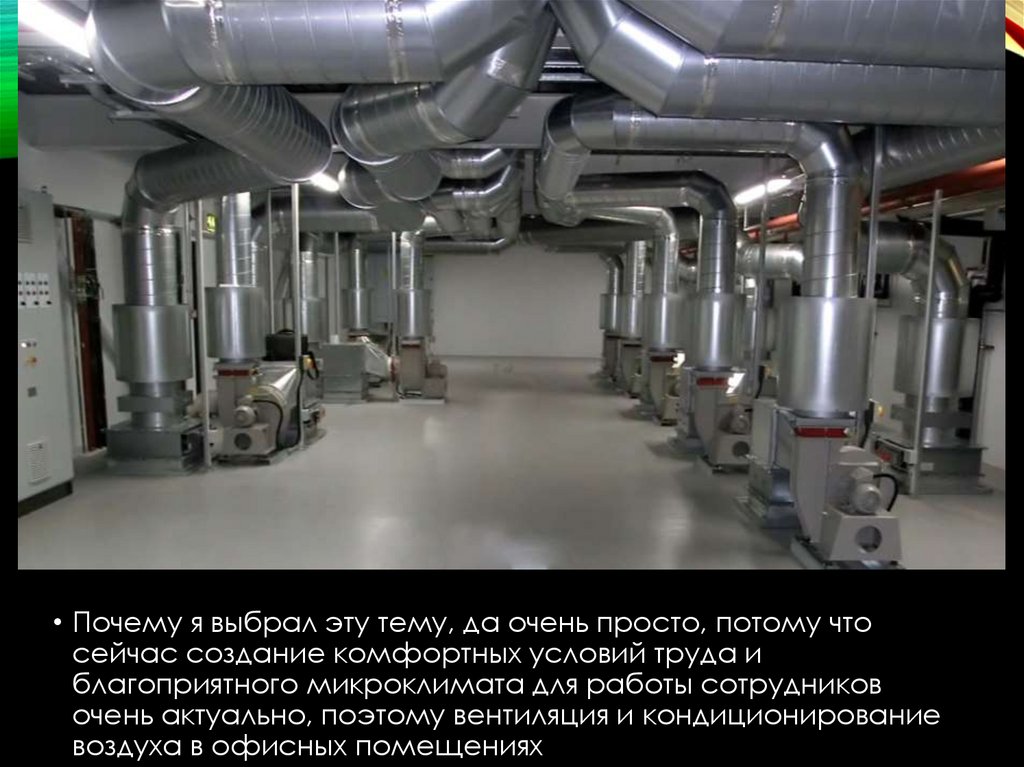

• Почему я выбрал эту тему, да очень просто, потому что
сейчас создание комфортных условий труда и
благоприятного микроклимата для работы сотрудников
очень актуально, поэтому вентиляция и кондиционирование
воздуха в офисных помещениях

4.

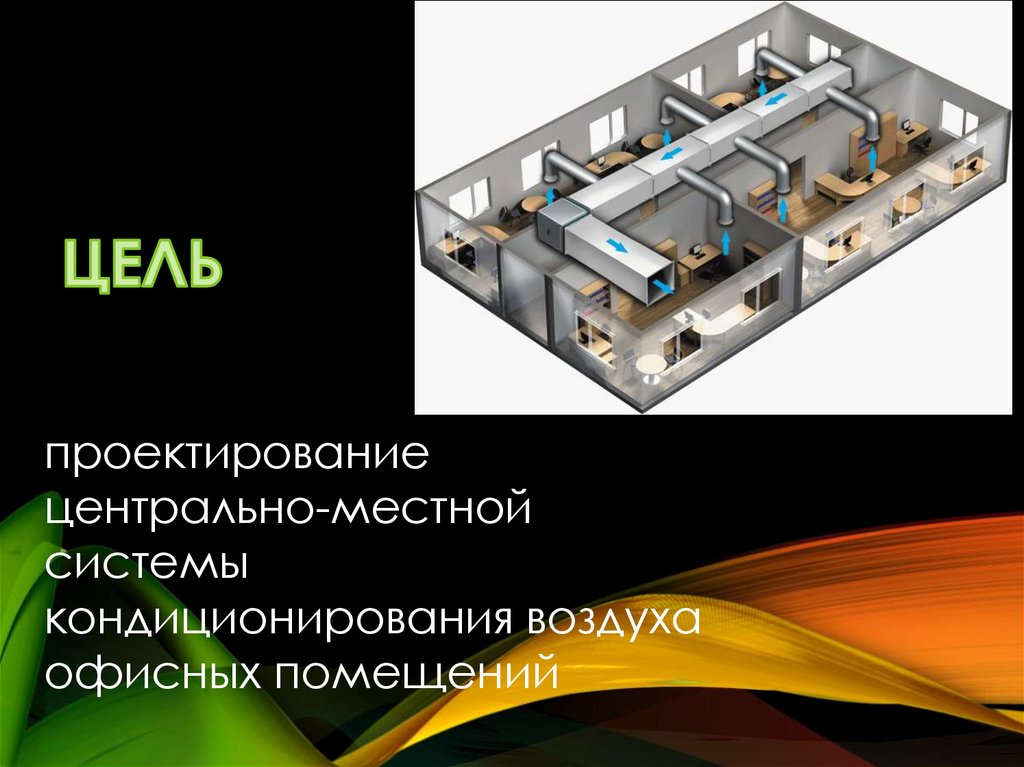

5. ЦЕЛЬ

проектирование
центрально-местной
системы
кондиционирования воздуха
офисных помещений

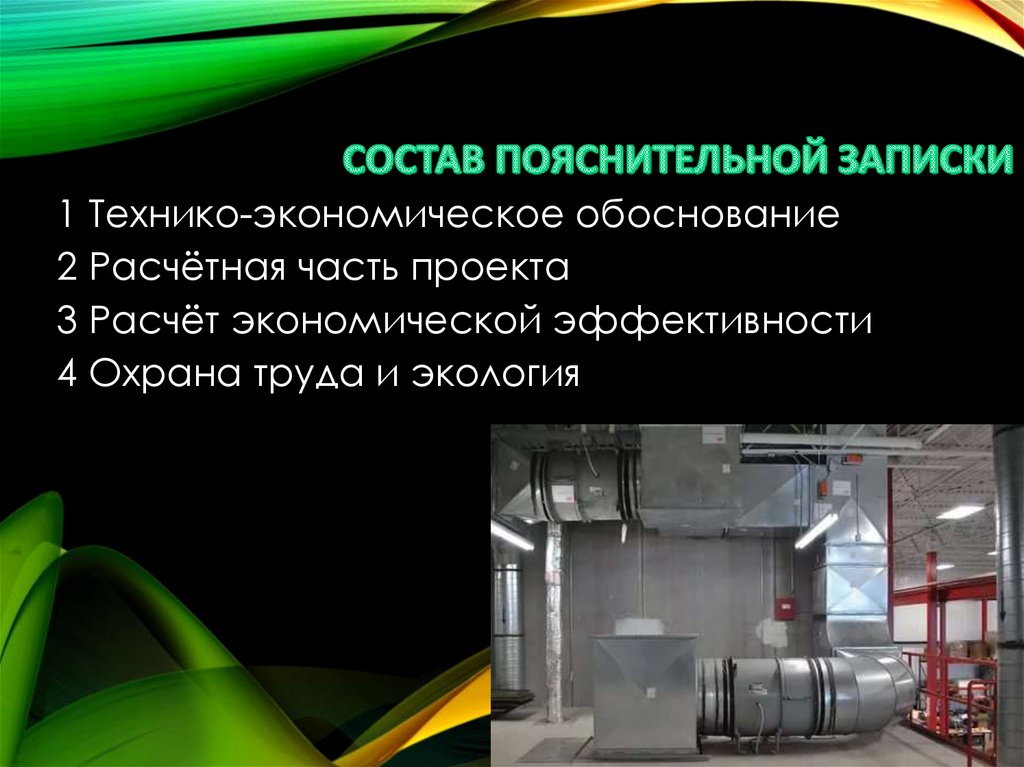

6. СОСТАВ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

1 Технико-экономическое обоснование
2 Расчётная часть проекта
3 Расчёт экономической эффективности
4 Охрана труда и экология

7.

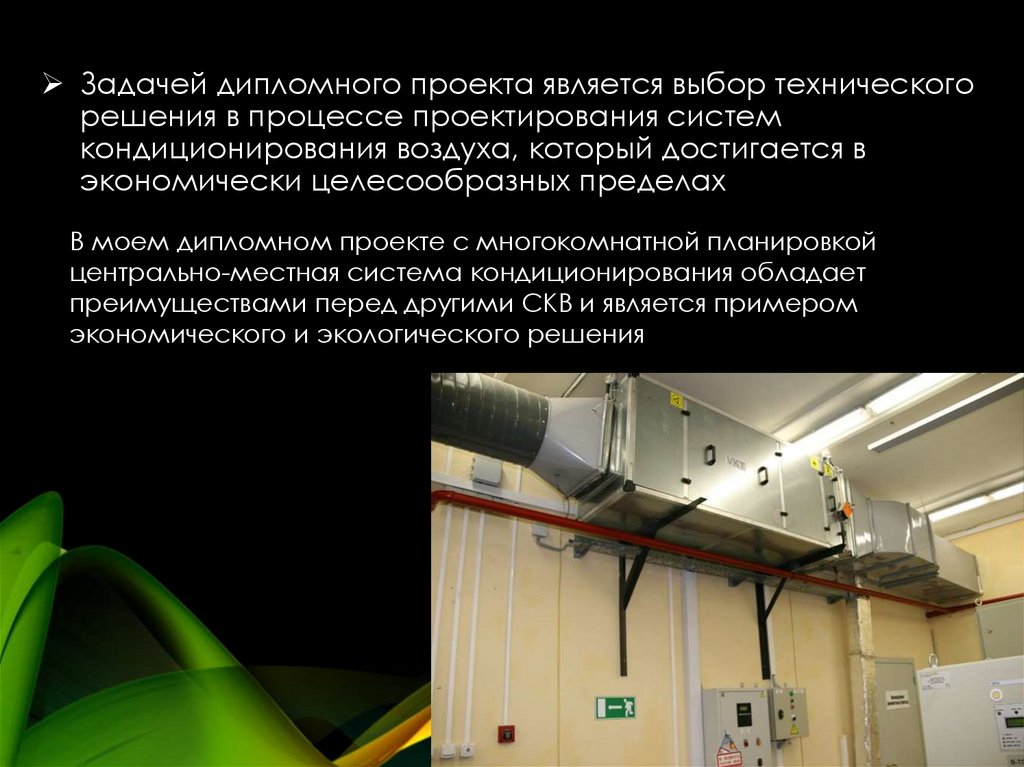

Задачей дипломного проекта является выбор технического
решения в процессе проектирования систем
кондиционирования воздуха, который достигается в
экономически целесообразных пределах
В моем дипломном проекте с многокомнатной планировкой
центрально-местная система кондиционирования обладает
преимуществами перед другими СКВ и является примером
экономического и экологического решения

8.

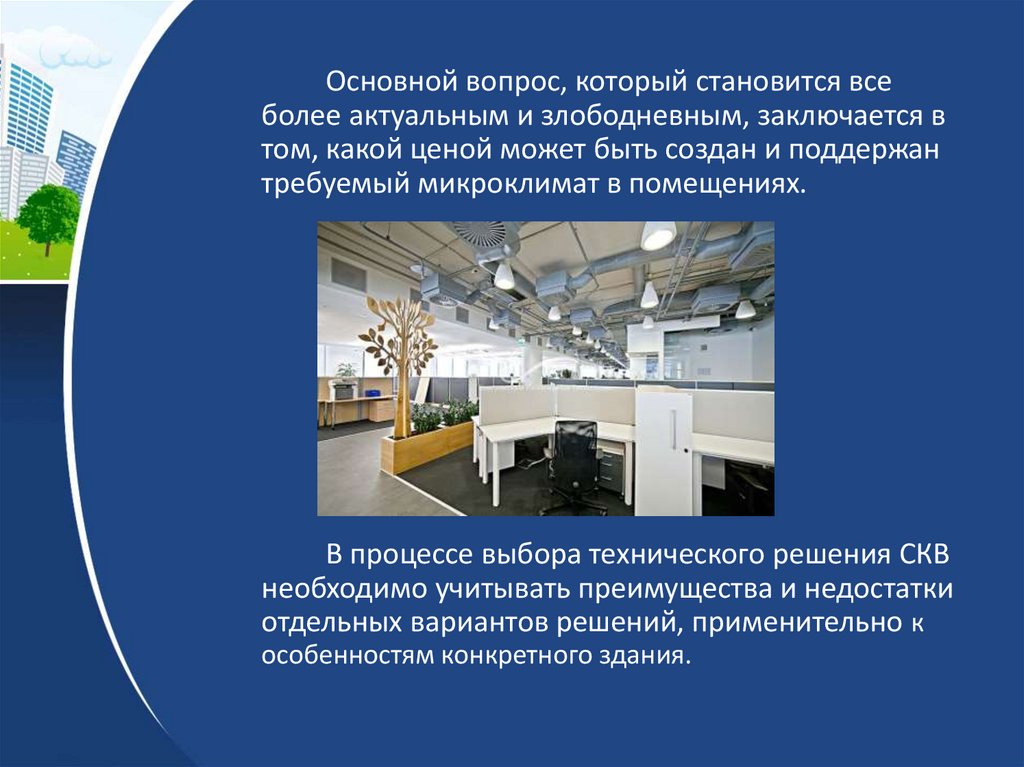

Основной вопрос, который становится все
более актуальным и злободневным, заключается в
том, какой ценой может быть создан и поддержан
требуемый микроклимат в помещениях.
В процессе выбора технического решения СКВ
необходимо учитывать преимущества и недостатки
отдельных вариантов решений, применительно к
особенностям конкретного здания.

9.

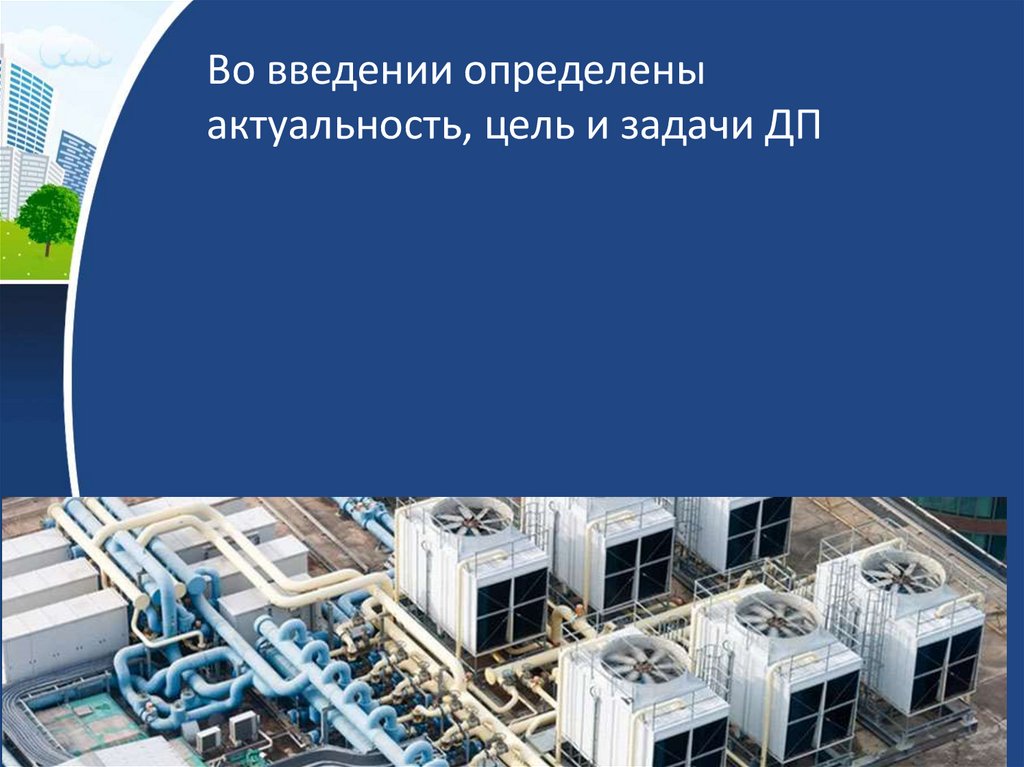

Во введении определены
актуальность, цель и задачи ДП

10.

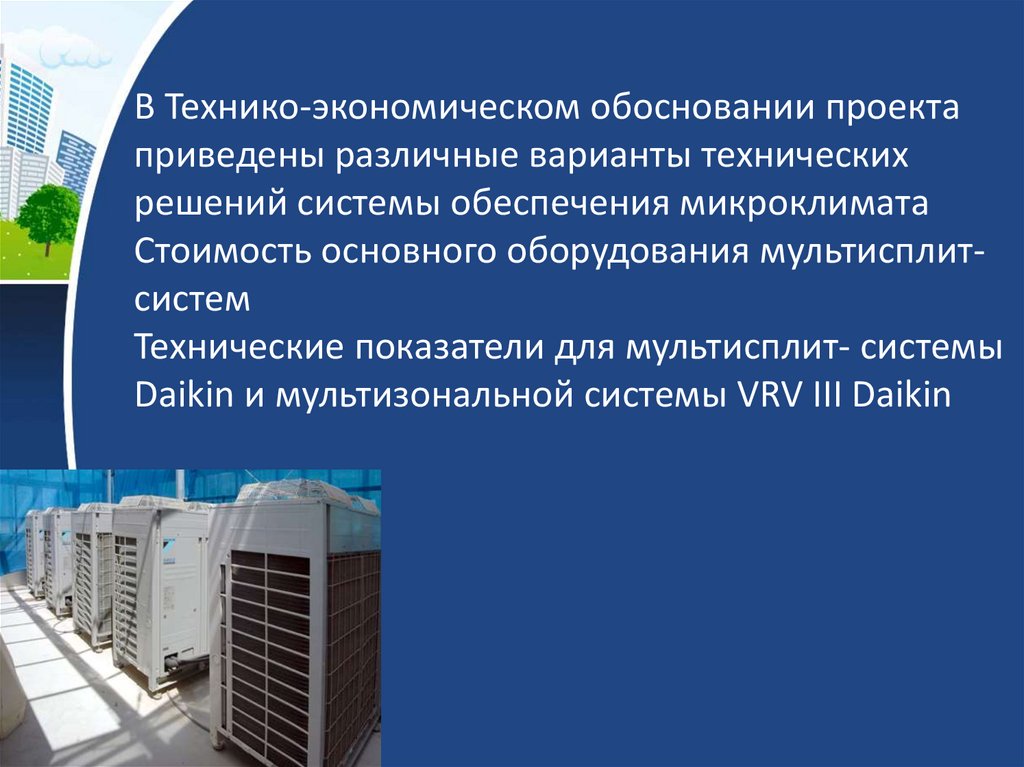

В Технико-экономическом обосновании проекта
приведены различные варианты технических
решений системы обеспечения микроклимата
Стоимость основного оборудования мультисплитсистем
Технические показатели для мультисплит- системы
Daikin и мультизональной системы VRV III Daikin

11.

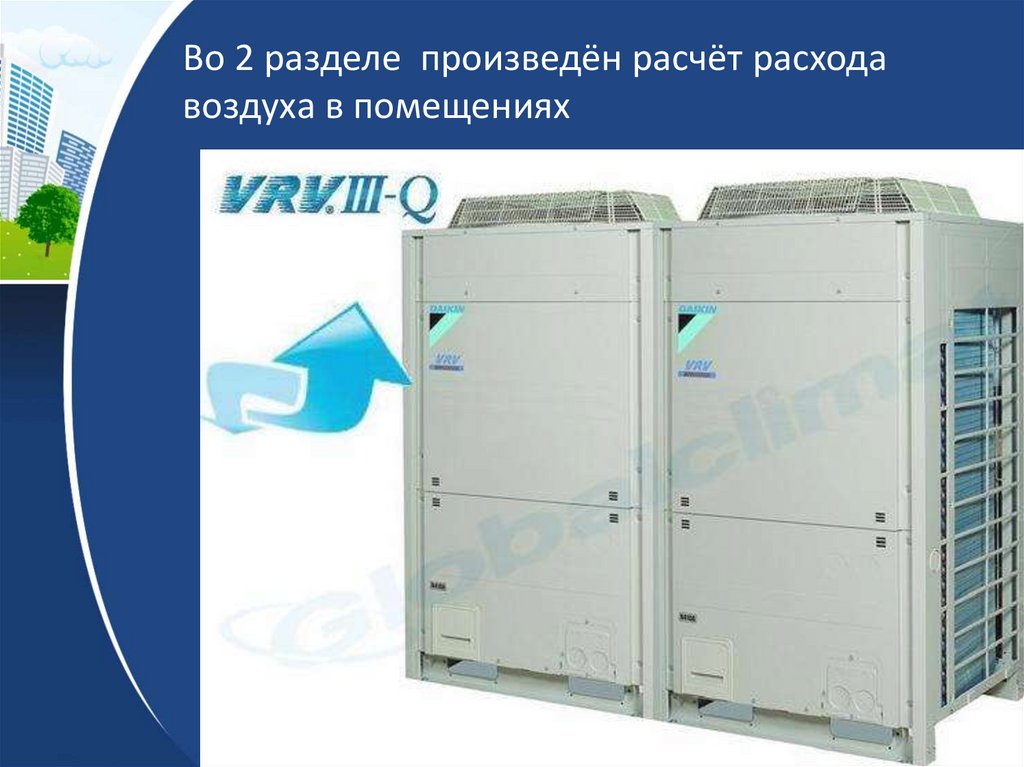

Во 2 разделе произведён расчёт расхода
воздуха в помещениях

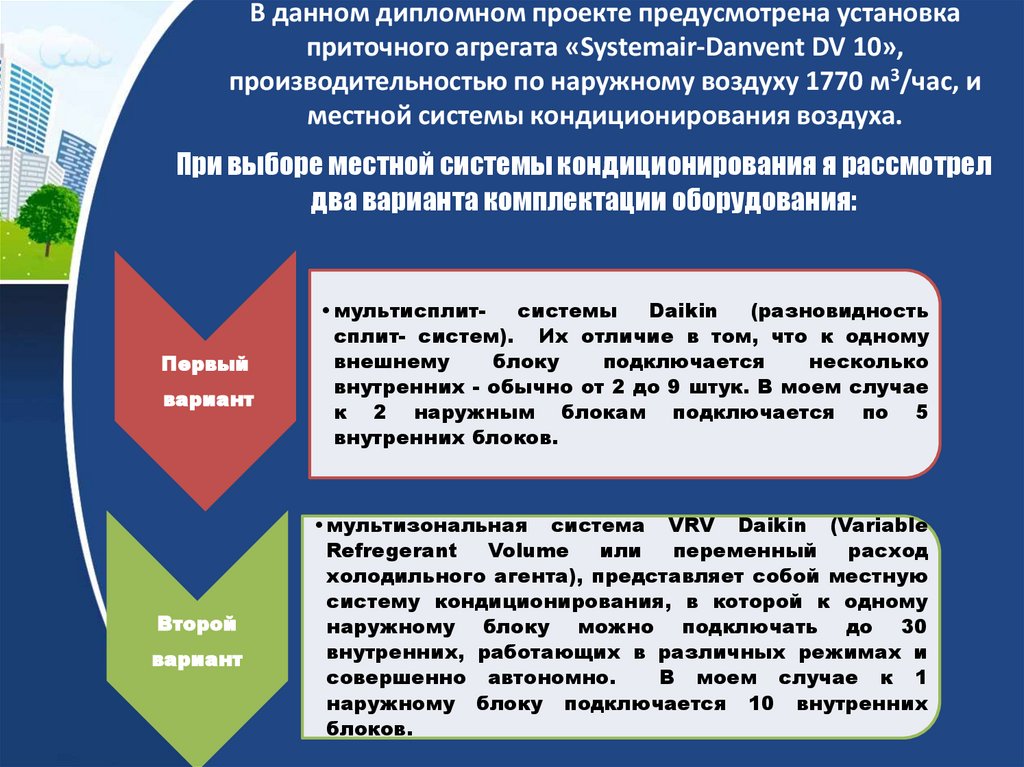

12. В данном дипломном проекте предусмотрена установка приточного агрегата «Systemair-Danvent DV 10», производительностью по

наружному воздуху 1770 м3/час, и
местной системы кондиционирования воздуха.
При выборе местной системы кондиционирования я рассмотрел
два варианта комплектации оборудования:
Первый
вариант
Второй
вариант
• мультисплитсистемы
Daikin
(разновидность
сплит- систем). Их отличие в том, что к одному
внешнему
блоку
подключается
несколько
внутренних - обычно от 2 до 9 штук. В моем случае
к 2 наружным блокам подключается по 5
внутренних блоков.
• мультизональная система VRV Daikin (Variable
Refregerant
Volume
или
переменный
расход
холодильного агента), представляет собой местную
систему кондиционирования, в которой к одному
наружному блоку можно подключать до 30
внутренних, работающих в различных режимах и
совершенно автономно.
В моем случае к 1
наружному блоку подключается 10 внутренних
блоков.

13.

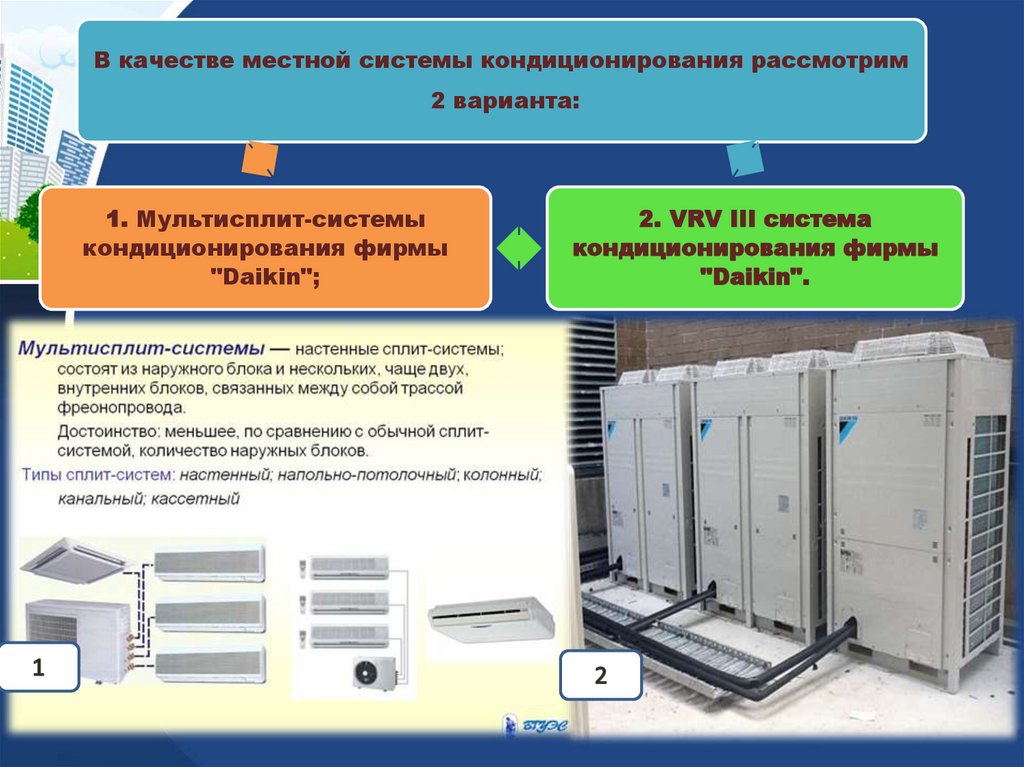

В качестве местной системы кондиционирования рассмотрим
2 варианта:
1. Мультисплит-системы
кондиционирования фирмы
"Daikin";
2. VRV III система
кондиционирования фирмы
"Daikin".

14.

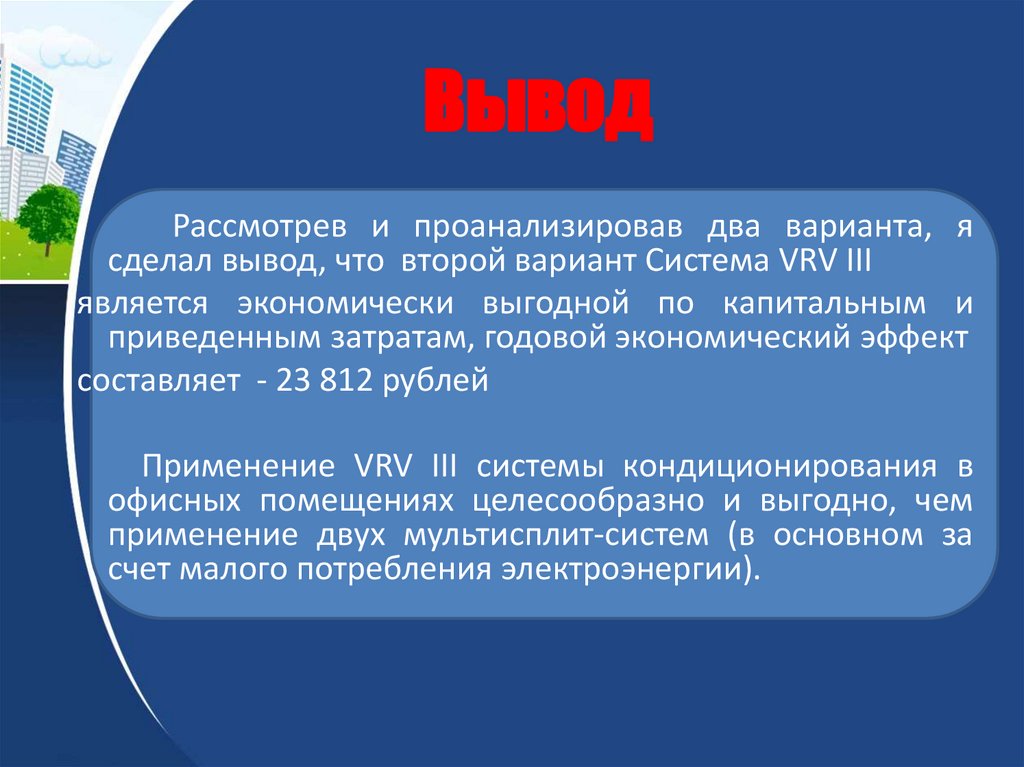

15. Вывод

Рассмотрев и проанализировав два варианта, я
сделал вывод, что второй вариант Система VRV III
является экономически выгодной по капитальным и
приведенным затратам, годовой экономический эффект
составляет - 23 812 рублей
Применение VRV III системы кондиционирования в
офисных помещениях целесообразно и выгодно, чем
применение двух мультисплит-систем (в основном за
счет малого потребления электроэнергии).

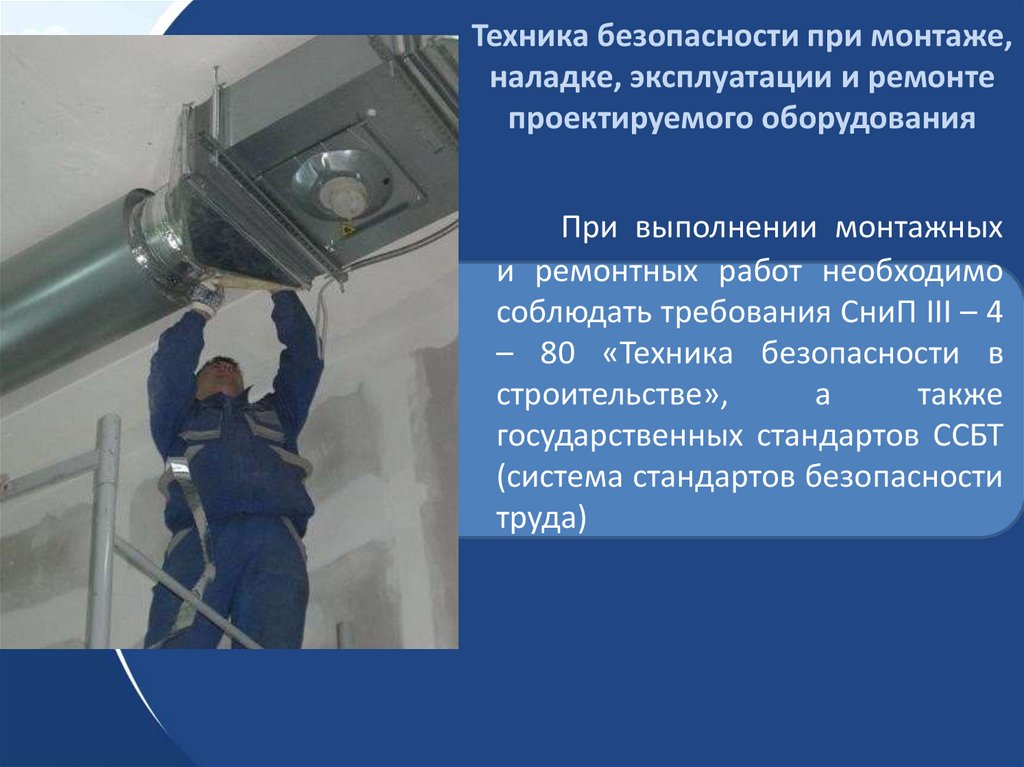

16. Техника безопасности при монтаже, наладке, эксплуатации и ремонте проектируемого оборудования

При выполнении монтажных
и ремонтных работ необходимо
соблюдать требования СниП III – 4
– 80 «Техника безопасности в
строительстве»,
а
также
государственных стандартов ССБТ
(система стандартов безопасности
труда)

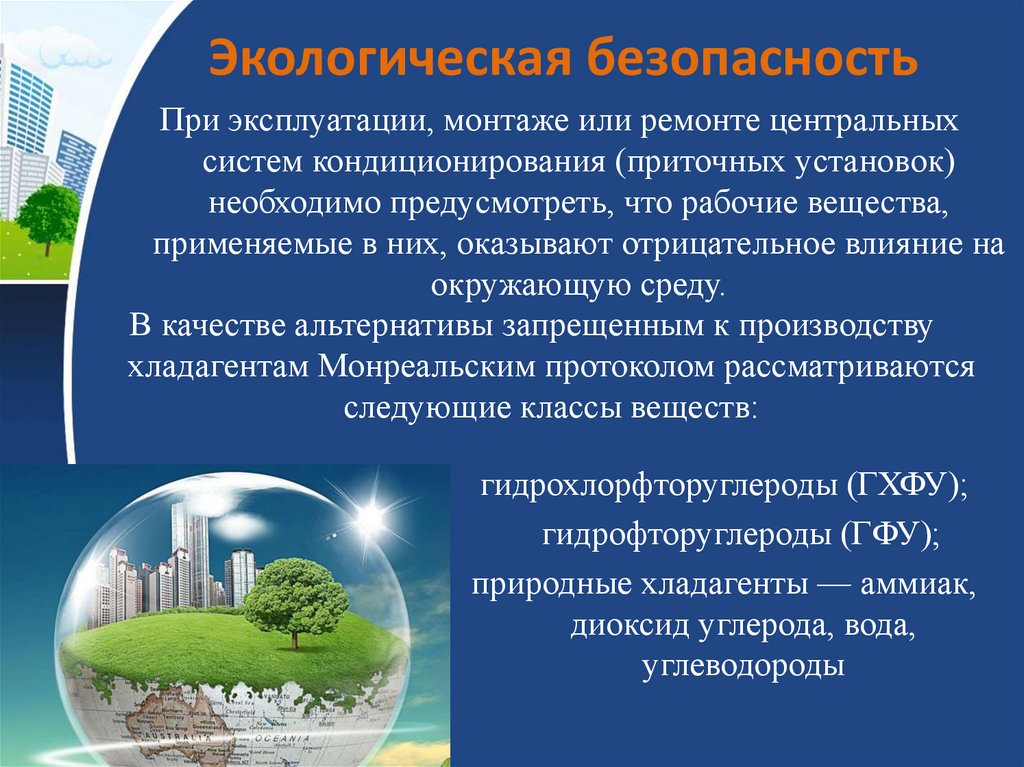

17. Экологическая безопасность

При эксплуатации, монтаже или ремонте центральных
систем кондиционирования (приточных установок)
необходимо предусмотреть, что рабочие вещества,
применяемые в них, оказывают отрицательное влияние на
окружающую среду.
В качестве альтернативы запрещенным к производству
хладагентам Монреальским протоколом рассматриваются
следующие классы веществ:
гидрохлорфторуглероды (ГХФУ);
гидрофторуглероды (ГФУ);
природные хладагенты — аммиак,
диоксид углерода, вода,
углеводороды

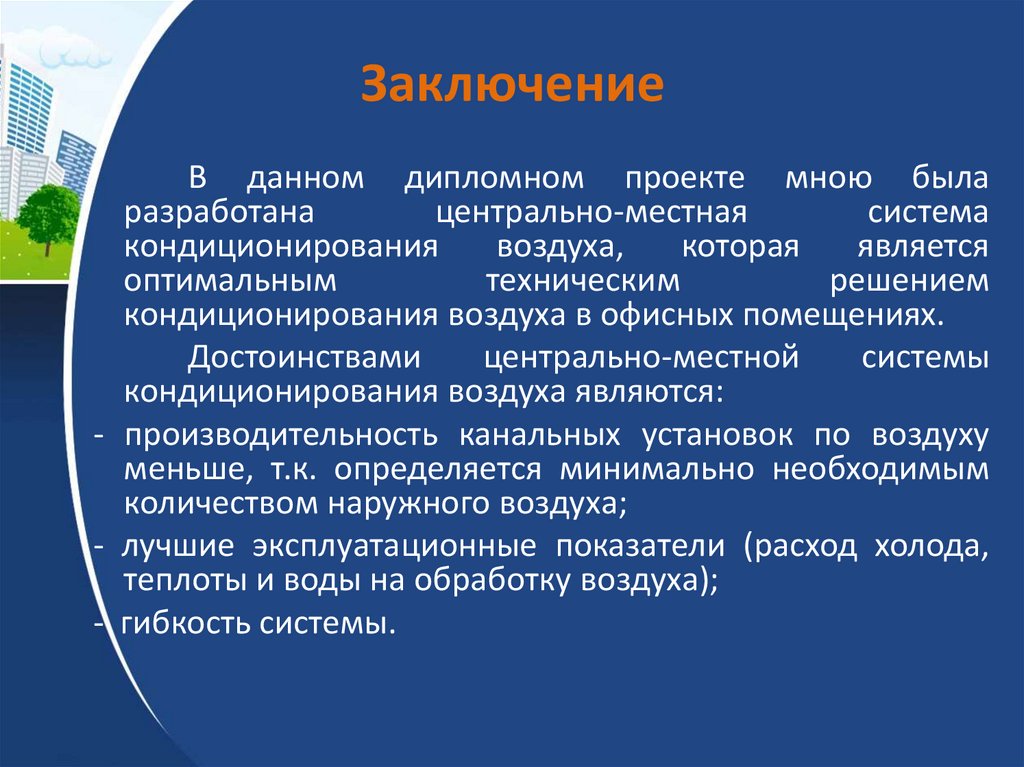

18. Заключение

В данном дипломном проекте мною была
разработана
центрально-местная
система
кондиционирования
воздуха,
которая
является
оптимальным
техническим
решением
кондиционирования воздуха в офисных помещениях.
Достоинствами
центрально-местной
системы
кондиционирования воздуха являются:
- производительность канальных установок по воздуху
меньше, т.к. определяется минимально необходимым
количеством наружного воздуха;
- лучшие эксплуатационные показатели (расход холода,
теплоты и воды на обработку воздуха);
- гибкость системы.

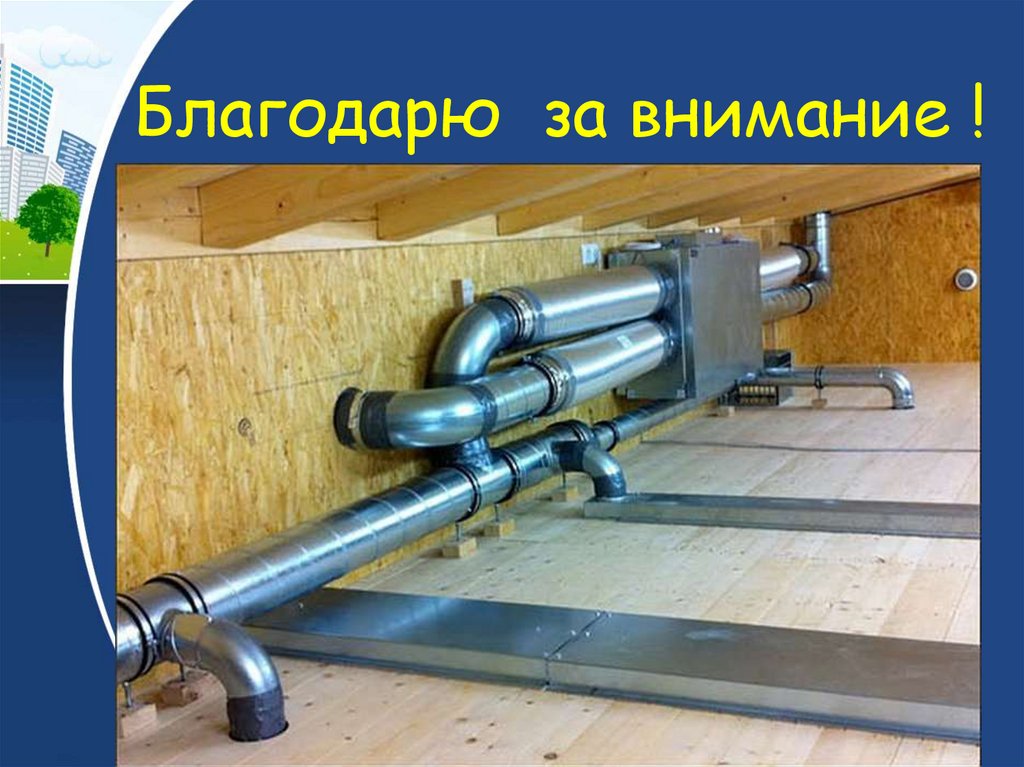

19. Благодарю за внимание !
