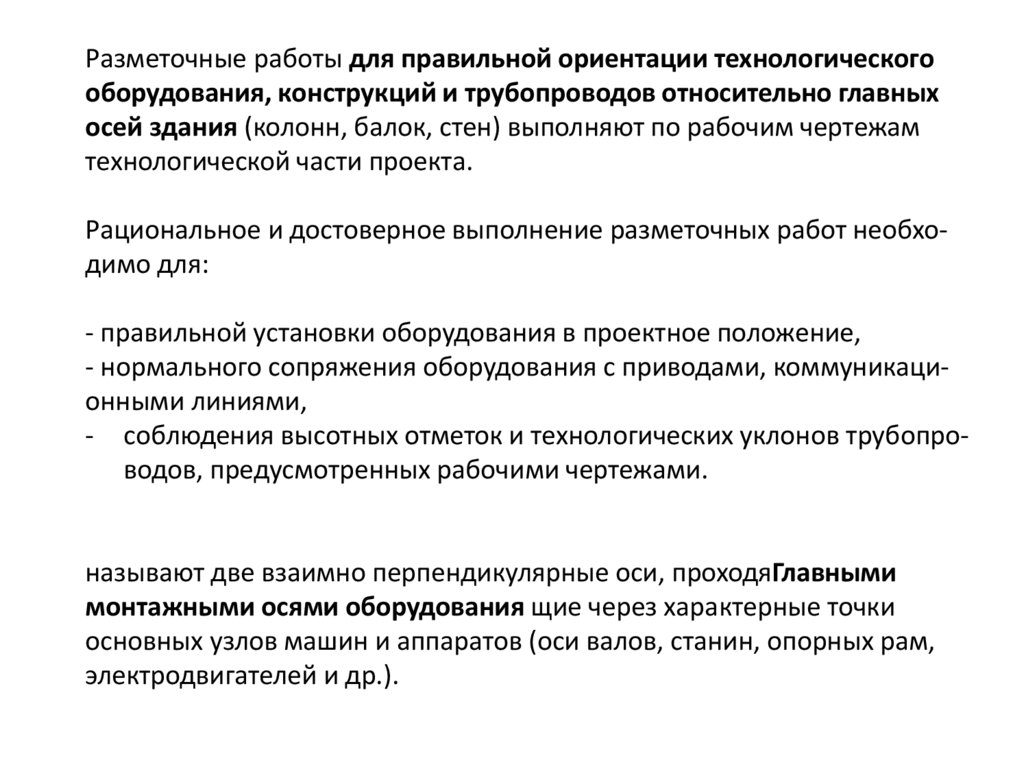

Разметочные работы

1.

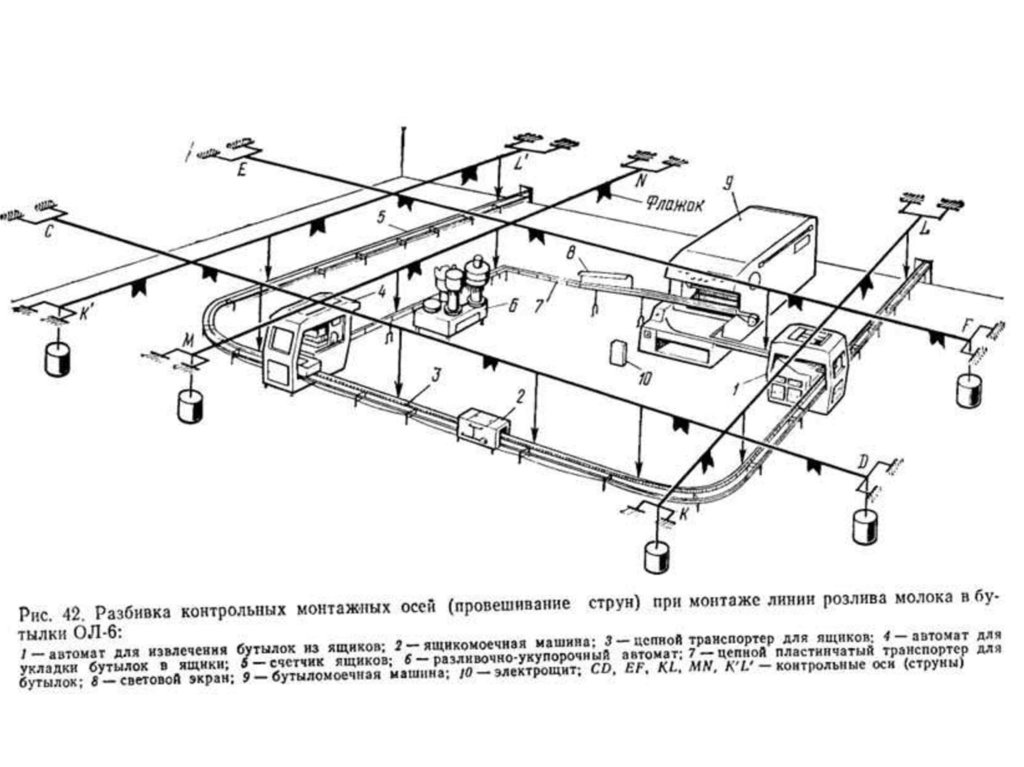

Разметочные работы для правильной ориентации технологического
оборудования, конструкций и трубопроводов относительно главных
осей здания (колонн, балок, стен) выполняют по рабочим чертежам
технологической части проекта.
Рациональное и достоверное выполнение разметочных работ необходимо для:
- правильной установки оборудования в проектное положение,
- нормального сопряжения оборудования с приводами, коммуникационными линиями,
- соблюдения высотных отметок и технологических уклонов трубопроводов, предусмотренных рабочими чертежами.

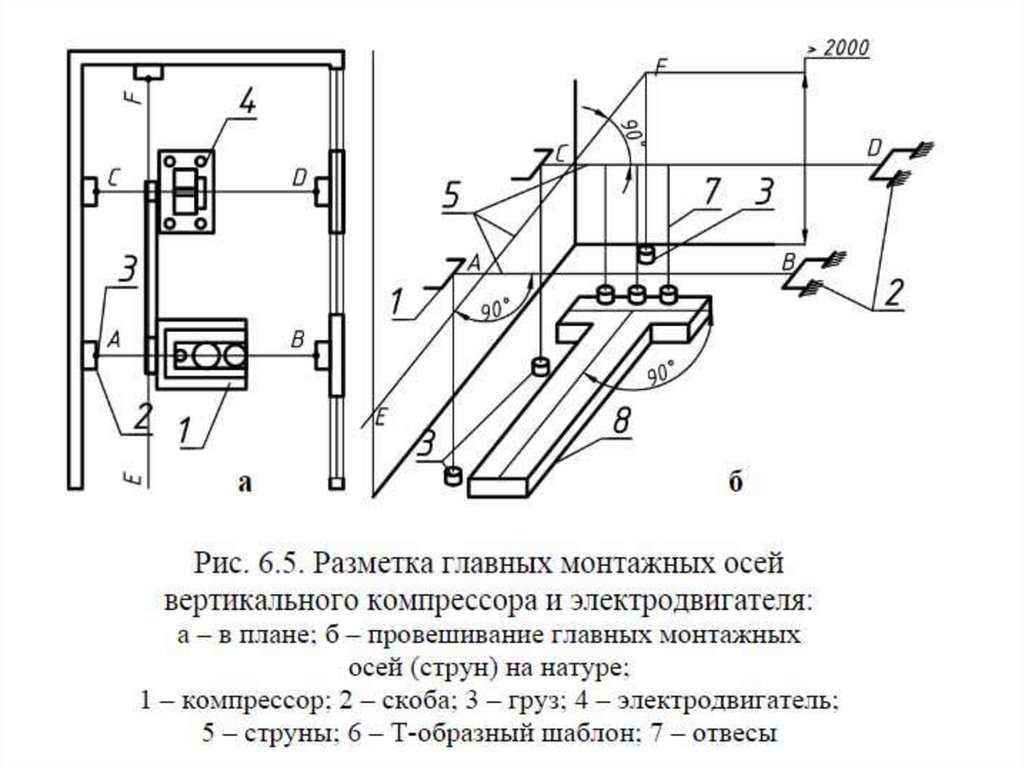

называют две взаимно перпендикулярные оси, проходяГлавными
монтажными осями оборудования щие через характерные точки
основных узлов машин и аппаратов (оси валов, станин, опорных рам,
электродвигателей и др.).
