Единая система конструкторской документации (ЕСКД)

1. Единая система конструкторской документации (ЕСКД)

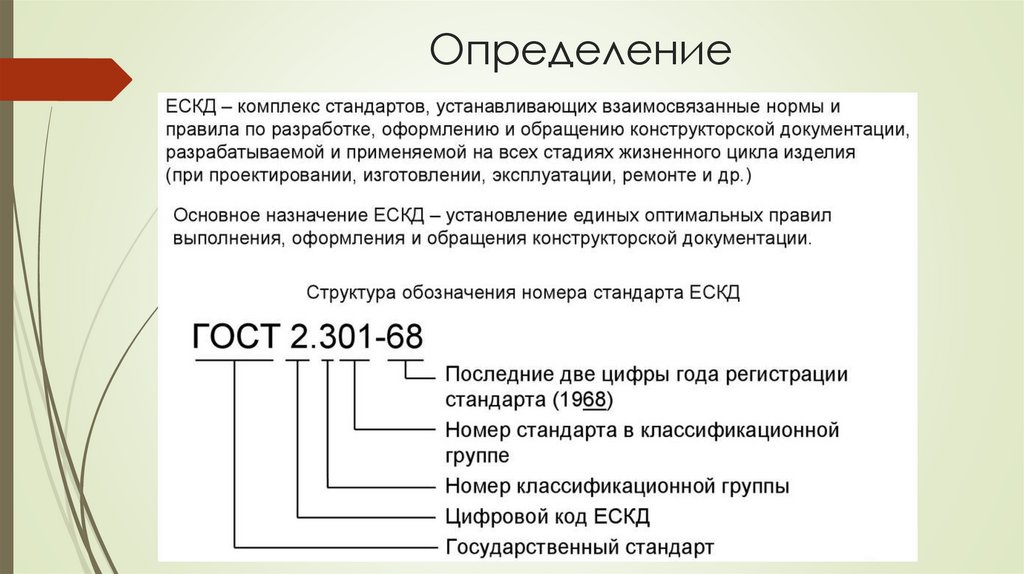

2. Определение

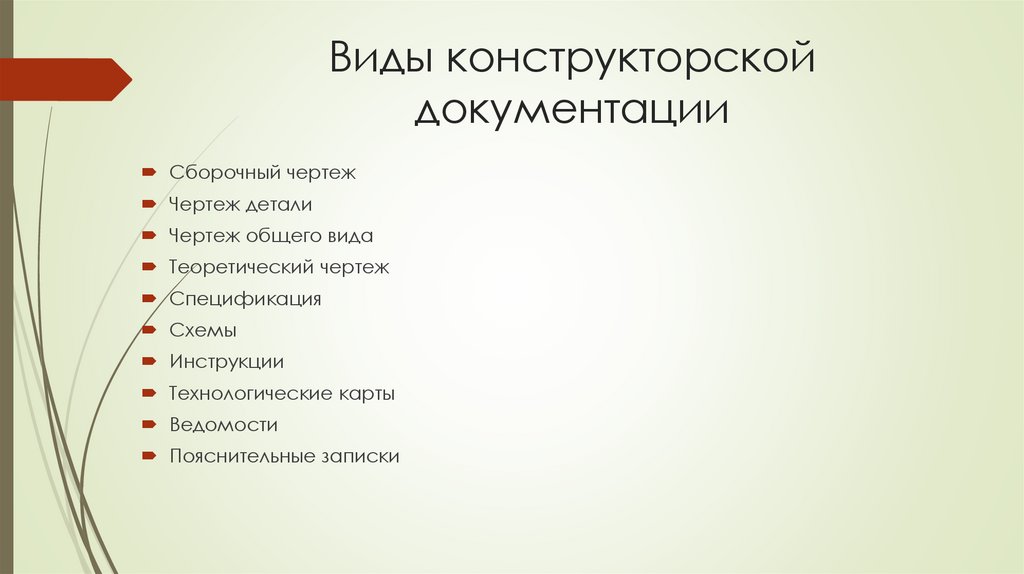

3. Виды конструкторской документации

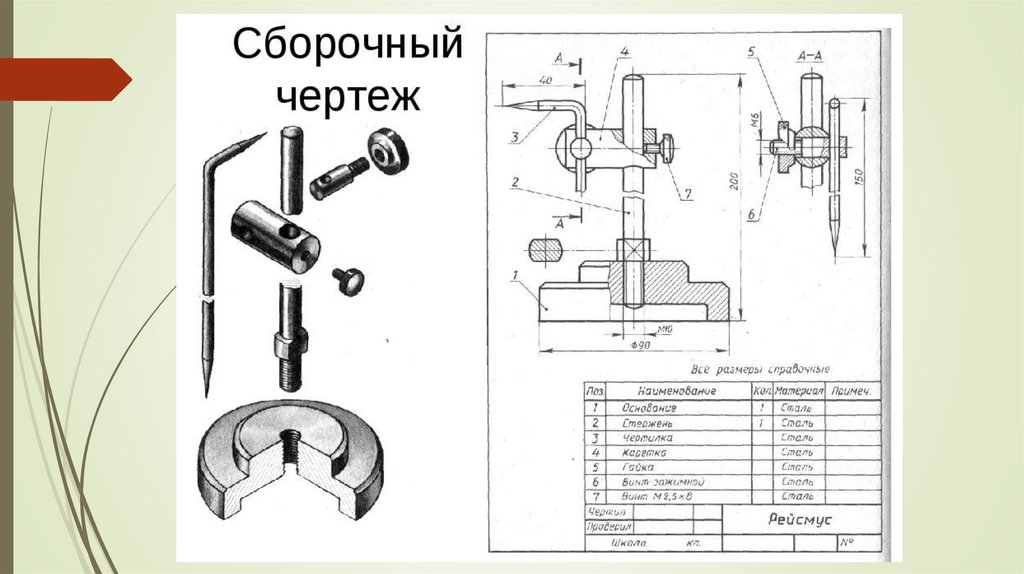

Сборочный чертеж

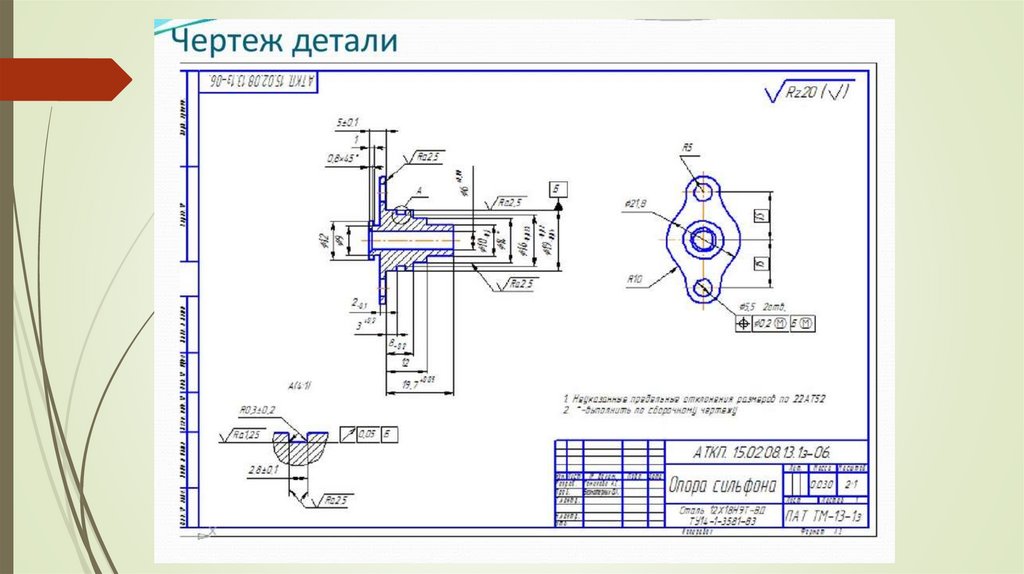

Чертеж детали

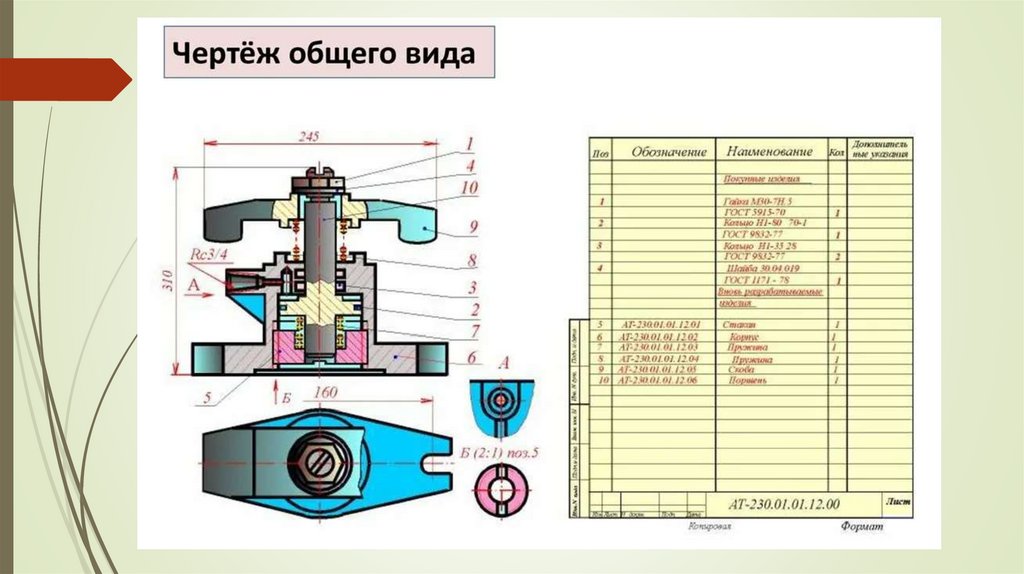

Чертеж общего вида

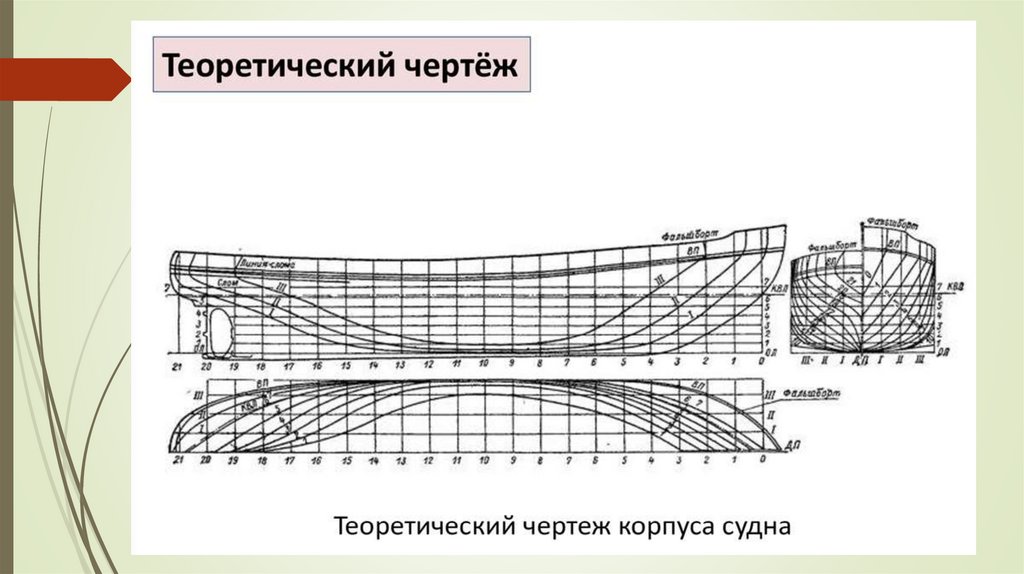

Теоретический чертеж

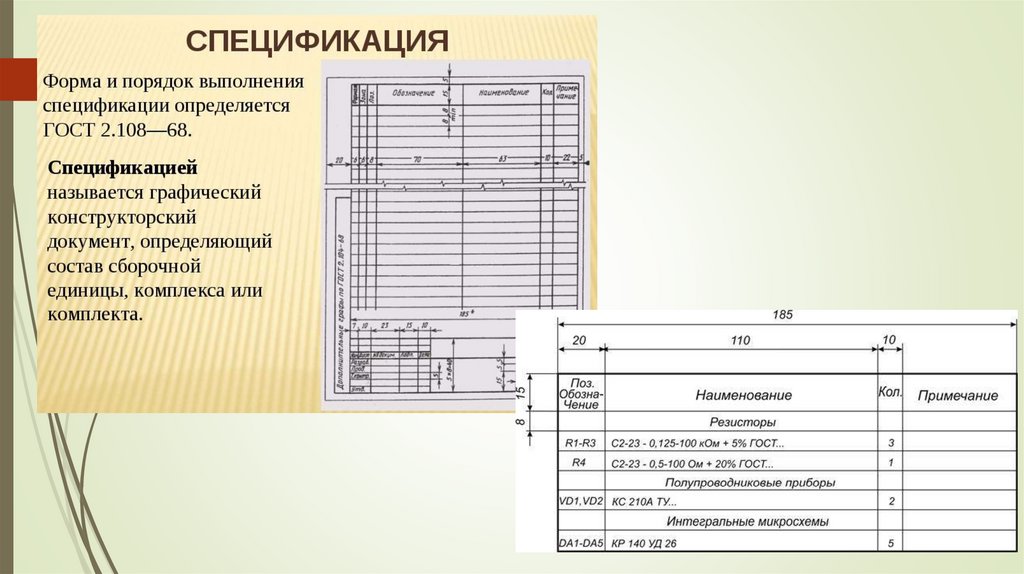

Спецификация
Схемы
Инструкции

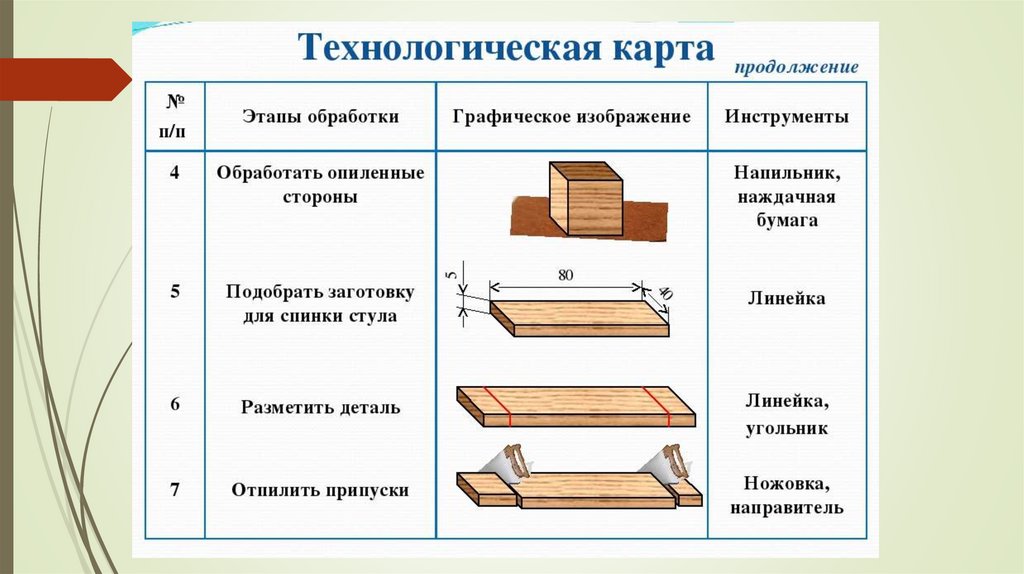

Технологические карты

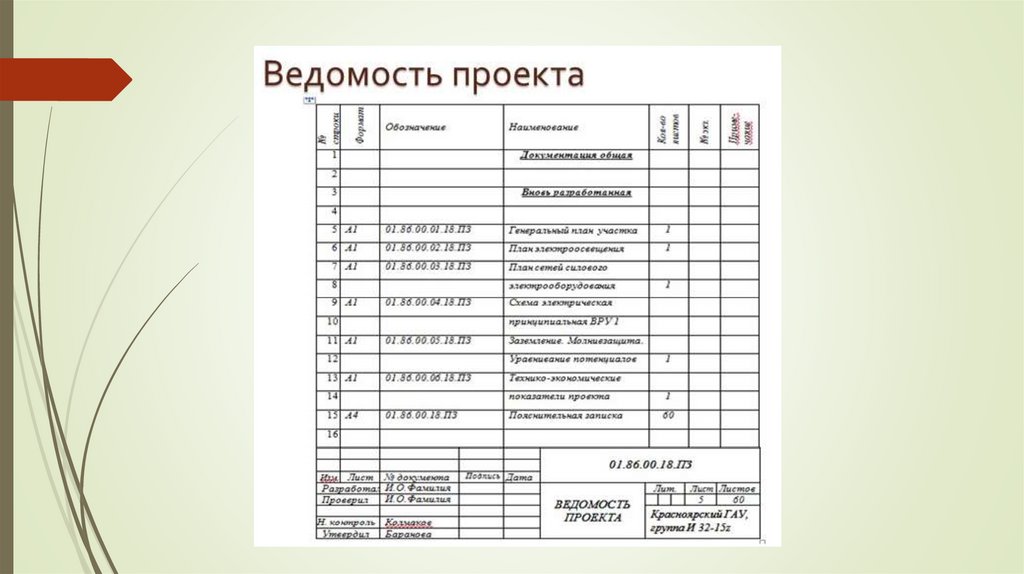

Ведомости

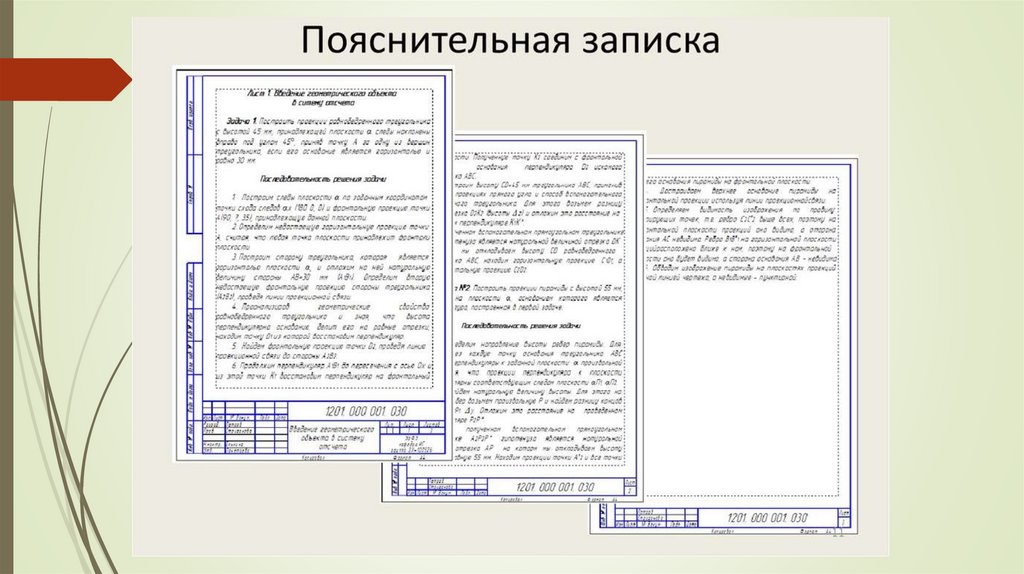

Пояснительные записки

4.

5.

6.

7.

8.

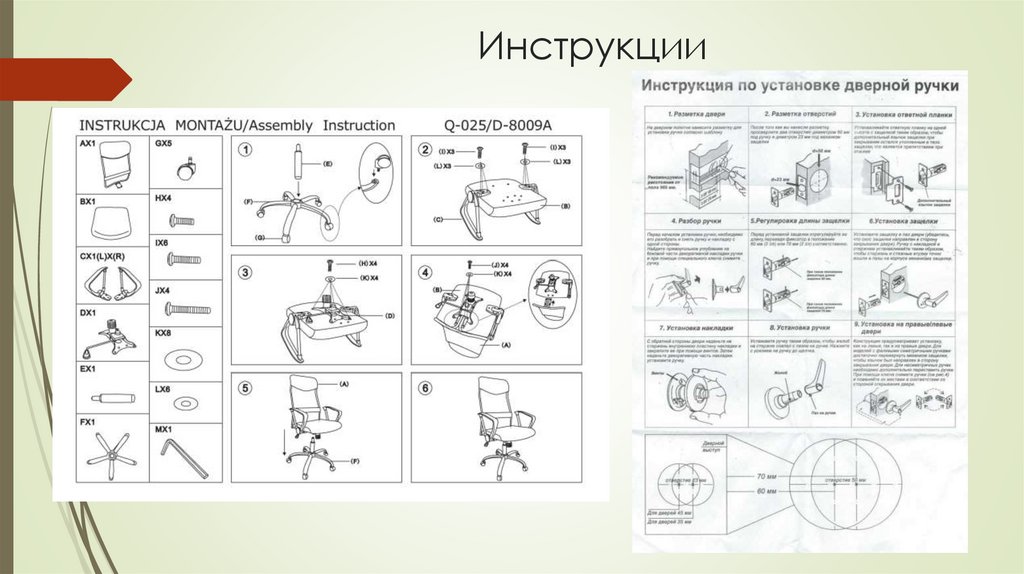

9. Инструкции

10.

11.

12.

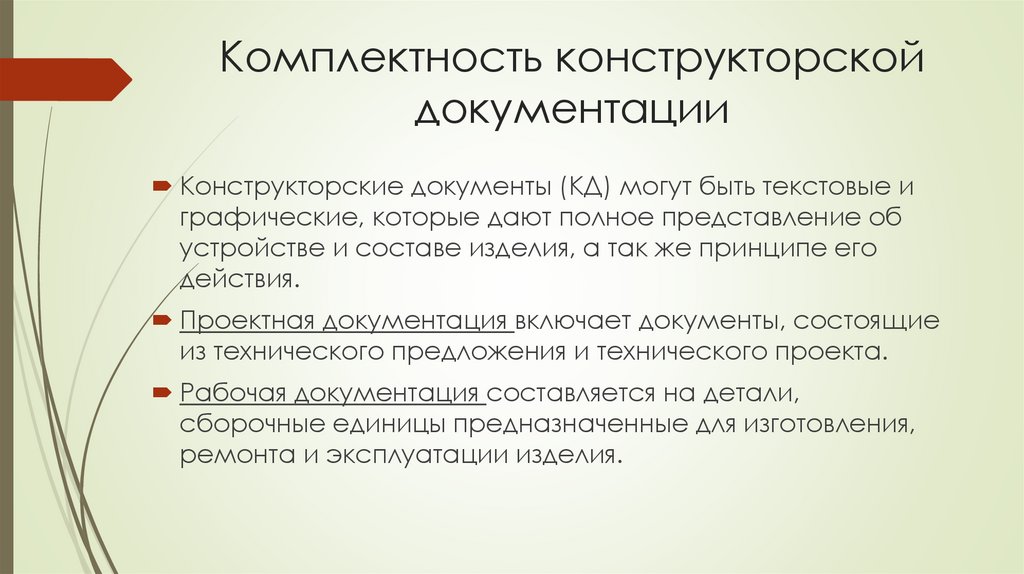

13. Комплектность конструкторской документации

Конструкторские документы (КД) могут быть текстовые и
графические, которые дают полное представление об
устройстве и составе изделия, а так же принципе его
действия.
Проектная документация включает документы, состоящие
из технического предложения и технического проекта.
Рабочая документация составляется на детали,
сборочные единицы предназначенные для изготовления,
ремонта и эксплуатации изделия.

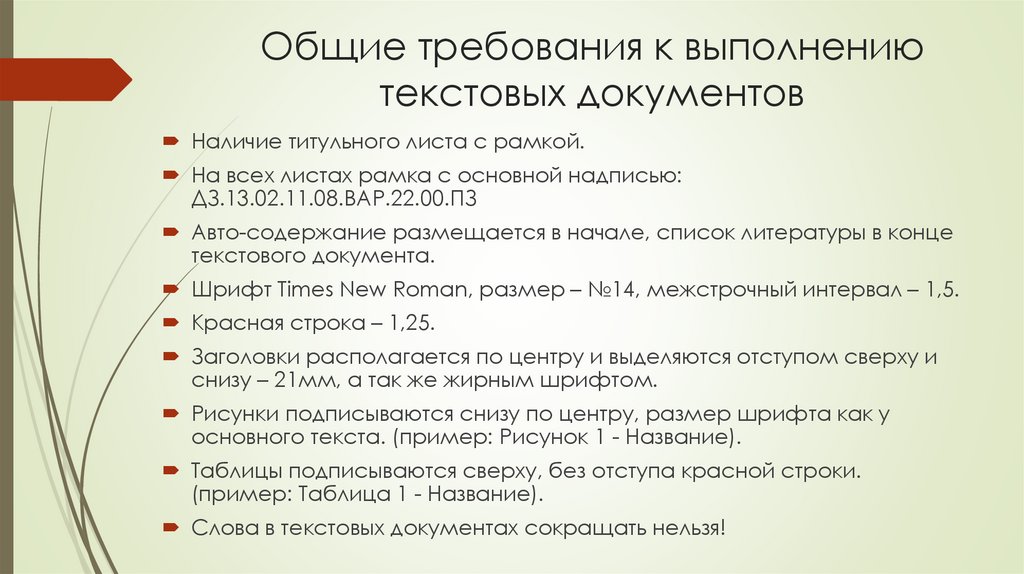

14. Общие требования к выполнению текстовых документов

Наличие титульного листа с рамкой.
На всех листах рамка с основной надписью:
ДЗ.13.02.11.08.ВАР.22.00.ПЗ
Авто-содержание размещается в начале, список литературы в конце
текстового документа.
Шрифт Times New Roman, размер – №14, межстрочный интервал – 1,5.
Красная строка – 1,25.
Заголовки располагается по центру и выделяются отступом сверху и
снизу – 21мм, а так же жирным шрифтом.
Рисунки подписываются снизу по центру, размер шрифта как у
основного текста. (пример: Рисунок 1 - Название).
Таблицы подписываются сверху, без отступа красной строки.
(пример: Таблица 1 - Название).
Слова в текстовых документах сокращать нельзя!

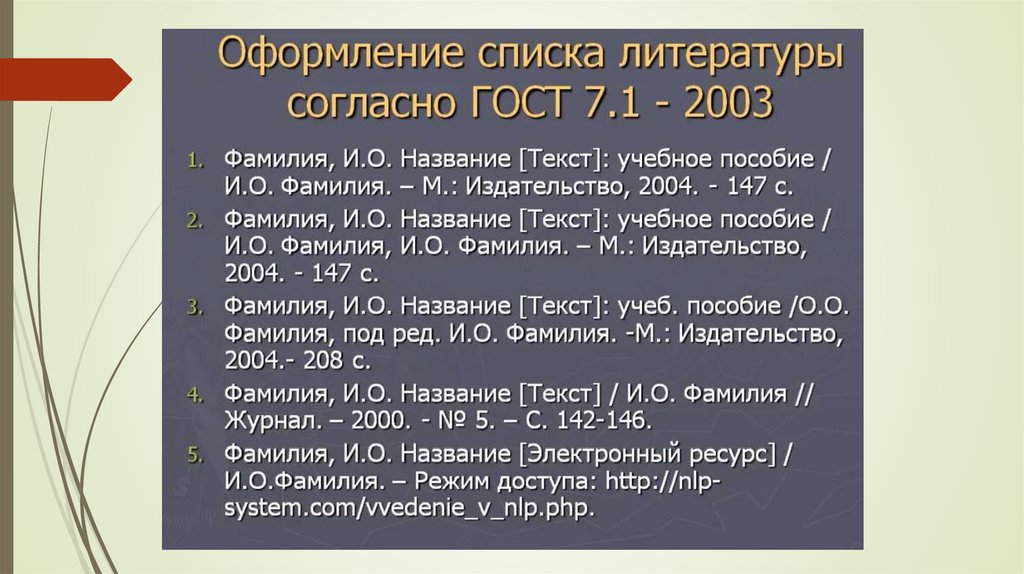

15.

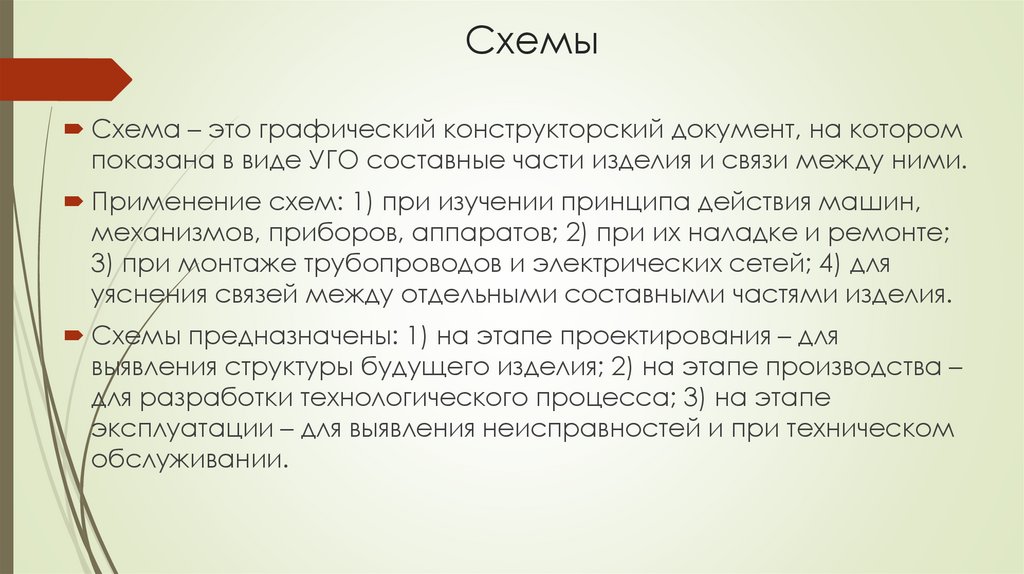

16. Схемы

Схема – это графический конструкторский документ, на котором
показана в виде УГО составные части изделия и связи между ними.
Применение схем: 1) при изучении принципа действия машин,
механизмов, приборов, аппаратов; 2) при их наладке и ремонте;
3) при монтаже трубопроводов и электрических сетей; 4) для
уяснения связей между отдельными составными частями изделия.
Схемы предназначены: 1) на этапе проектирования – для
выявления структуры будущего изделия; 2) на этапе производства –
для разработки технологического процесса; 3) на этапе
эксплуатации – для выявления неисправностей и при техническом
обслуживании.

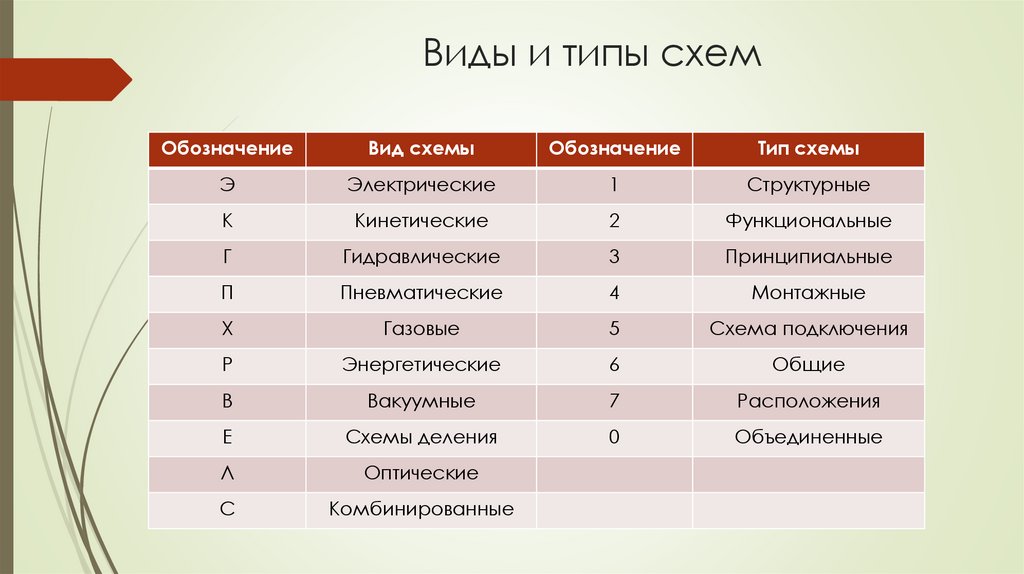

17. Виды и типы схем

Обозначение
Вид схемы
Обозначение
Тип схемы
Э
Электрические
1
Структурные
К
Кинетические
2
Функциональные
Г
Гидравлические
3
Принципиальные
П
Пневматические
4
Монтажные
Х
Газовые
5
Схема подключения
Р
Энергетические
6
Общие
В
Вакуумные
7
Расположения
Е
Схемы деления
0
Объединенные
Л
Оптические
С
Комбинированные

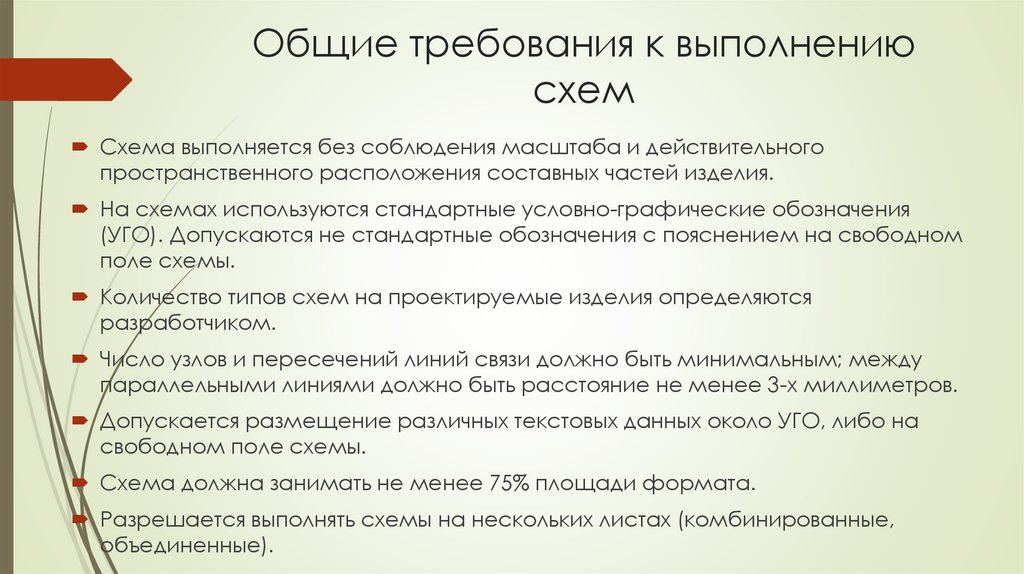

18. Общие требования к выполнению схем

Схема выполняется без соблюдения масштаба и действительного
пространственного расположения составных частей изделия.
На схемах используются стандартные условно-графические обозначения
(УГО). Допускаются не стандартные обозначения с пояснением на свободном
поле схемы.
Количество типов схем на проектируемые изделия определяются
разработчиком.
Число узлов и пересечений линий связи должно быть минимальным; между
параллельными линиями должно быть расстояние не менее 3-х миллиметров.
Допускается размещение различных текстовых данных около УГО, либо на
свободном поле схемы.
Схема должна занимать не менее 75% площади формата.
Разрешается выполнять схемы на нескольких листах (комбинированные,
объединенные).

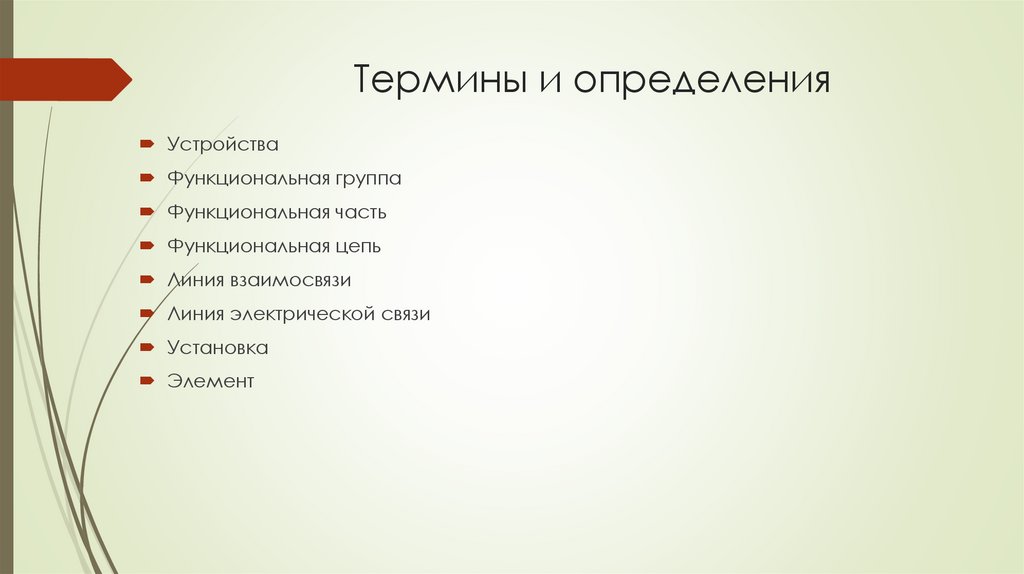

19. Термины и определения

Устройства
Функциональная группа
Функциональная часть
Функциональная цепь
Линия взаимосвязи
Линия электрической связи
Установка
Элемент

20. Электрические схемы

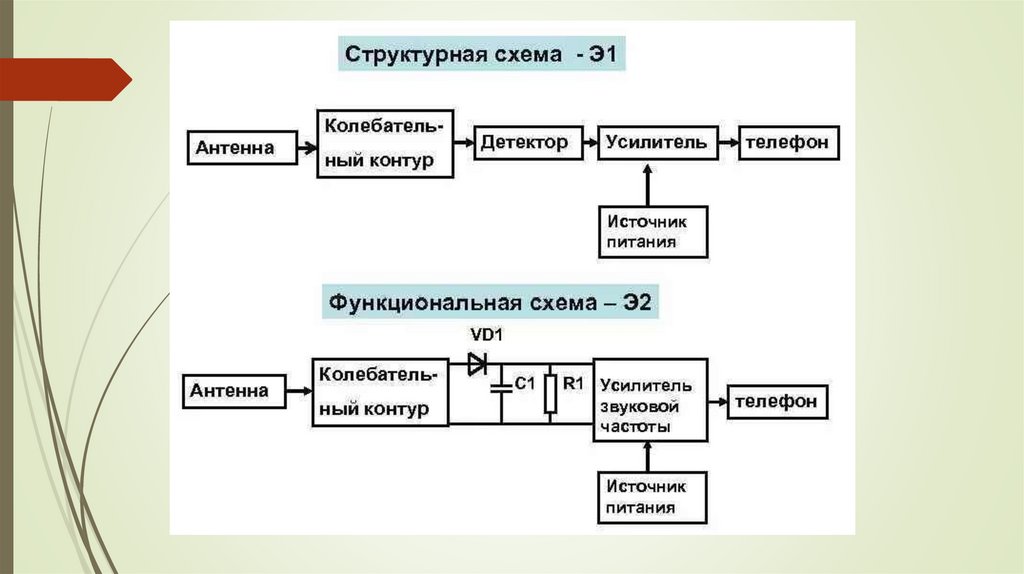

Структурная схема (Э1) – определяет основные
функциональные части изделия, их назначение и
взаимосвязи, используется для общего
ознакомления с изделием.
Функциональная схема (Э2) – служит для
разъяснения процессов, протекающих в отдельных
цепях изделия.

21.

22.

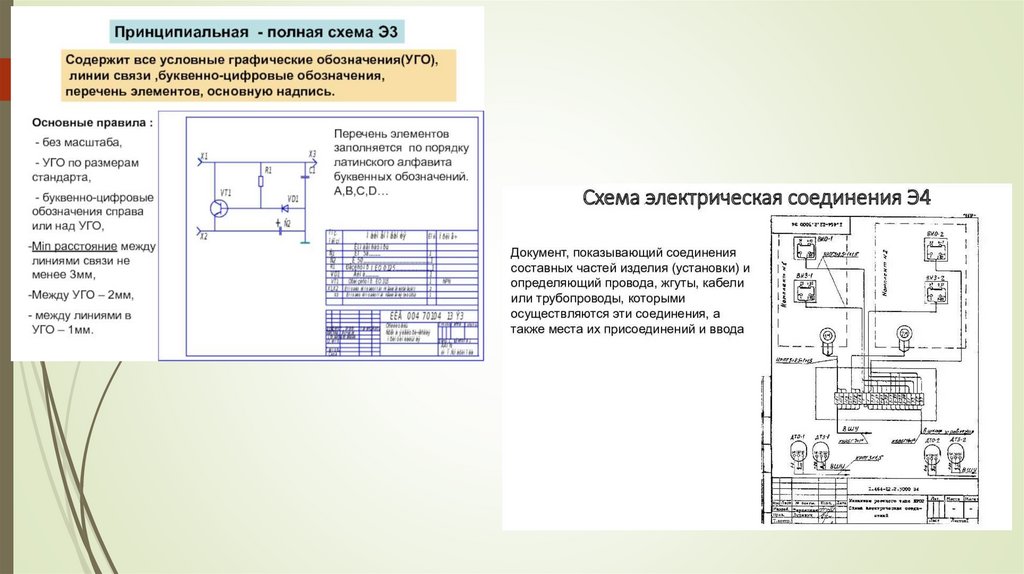

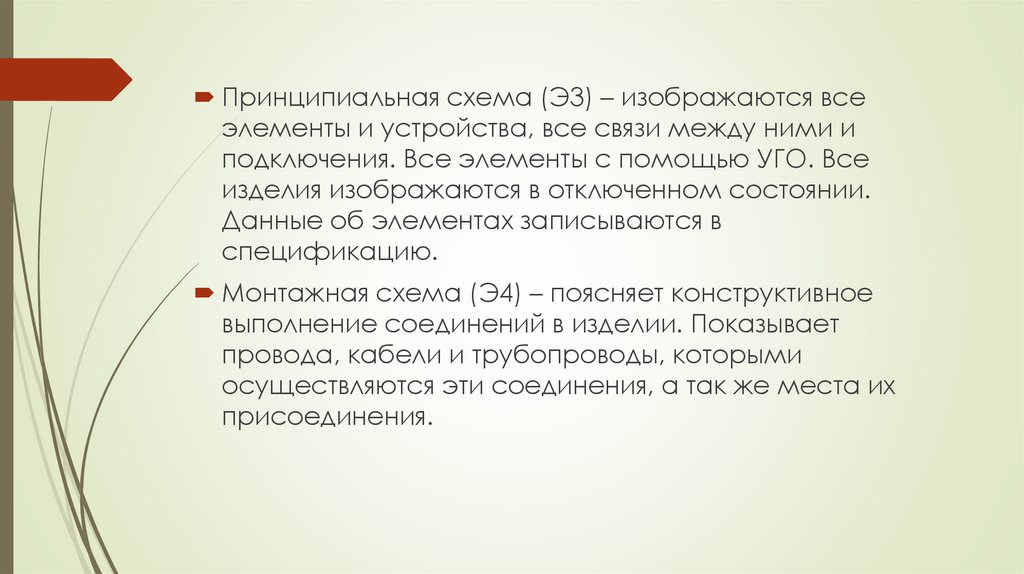

Принципиальная схема (Э3) – изображаются все
элементы и устройства, все связи между ними и
подключения. Все элементы с помощью УГО. Все
изделия изображаются в отключенном состоянии.
Данные об элементах записываются в
спецификацию.
Монтажная схема (Э4) – поясняет конструктивное
выполнение соединений в изделии. Показывает
провода, кабели и трубопроводы, которыми
осуществляются эти соединения, а так же места их
присоединения.

23.

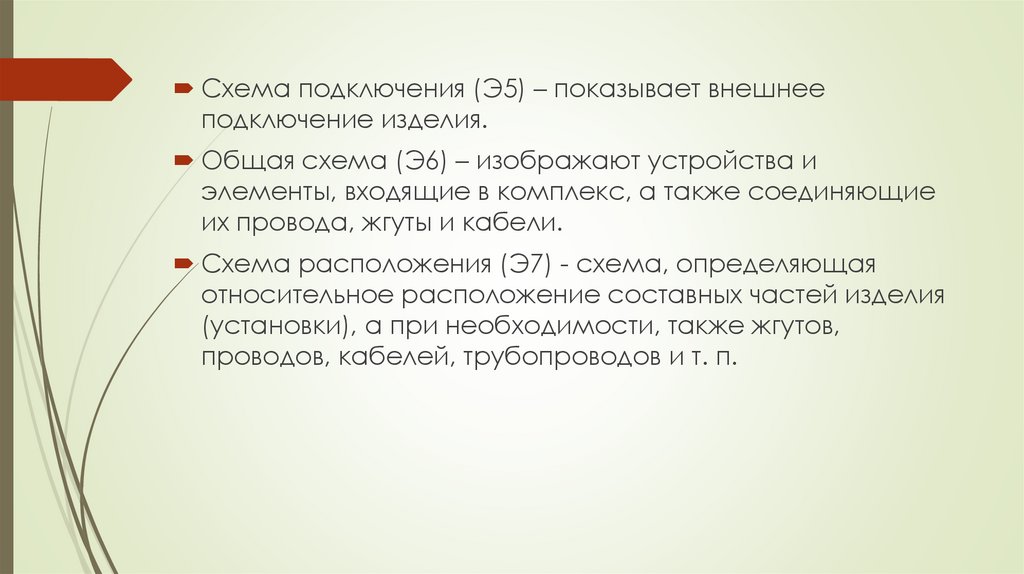

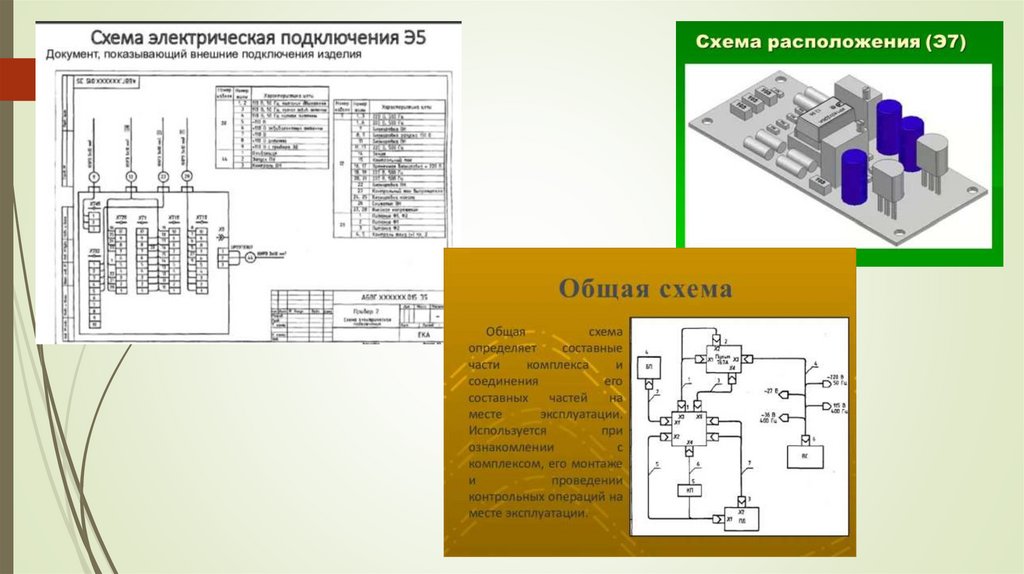

Схема подключения (Э5) – показывает внешнее
подключение изделия.
Общая схема (Э6) – изображают устройства и
элементы, входящие в комплекс, а также соединяющие
их провода, жгуты и кабели.
Схема расположения (Э7) - схема, определяющая
относительное расположение составных частей изделия
(установки), а при необходимости, также жгутов,
проводов, кабелей, трубопроводов и т. п.

24.

25.

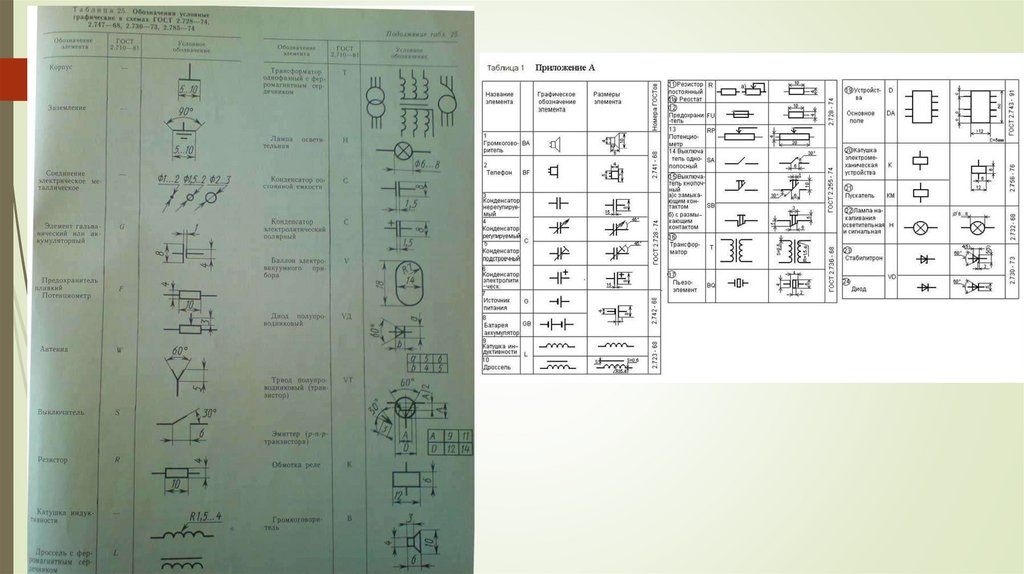

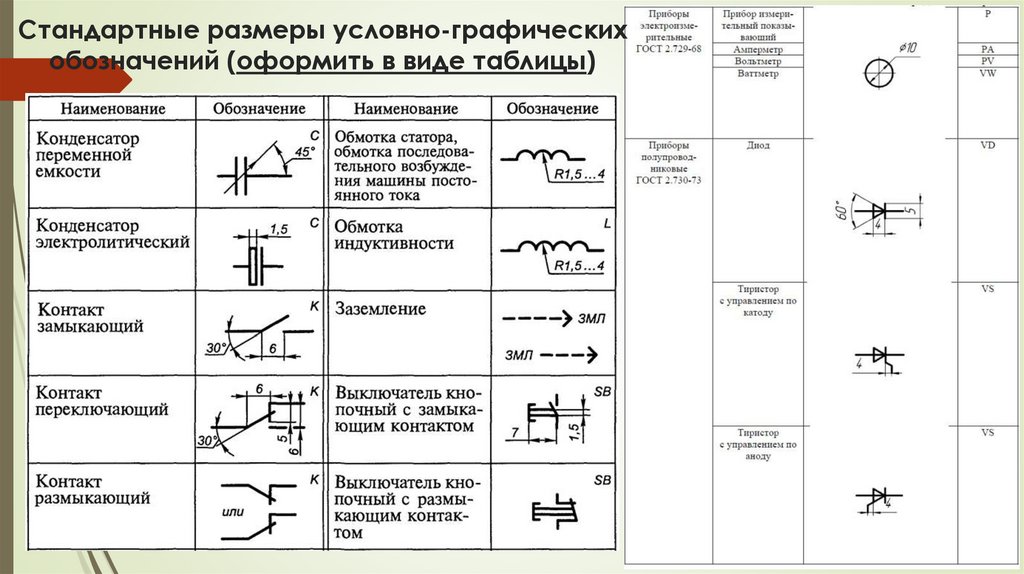

26. Стандартные размеры условно-графических обозначений (оформить в виде таблицы)
