Геология и безопасная отработка Уртуйского буроугольного месторождения (Восточное Забайкалье)

1.

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Иркутский государственный университет»
(ФГБОУ ВО «ИГУ»)
Геологический факультет
Кафедра динамической геологии
ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ УРТУЙСКОГО
БУРОУГОЛЬНОГО МЕСТОРОЖДЕНИЯ, КАЧЕСТВО
СЫРЬЯ И СПОСОБЫ ЕГО БЕЗОПАСНОЙ ОТРАБОТКИ
(ВОСТОЧНОЕ ЗАБАЙКАЛЬЕ)
г. Иркутск 2025
Выполнила студентка
2-го курса очного отделения
гр. 05212-ДМ
Тукалова Виктория Олеговна
Преподаватель: Профессор
Корольков А.Т.
1

2.

Цель
исследования:
изучение
геологического
строения
Уртуйского
буроугольного месторождения
и
анализ
экологической
обстановки при его отработке.
2

3.

Задачи исследования
1
ОБОБЩЕНИЕ ДАННЫХ О ГЕОЛОГИЧЕСКОМ
СТРОЕНИИ МЕСТОРОЖДЕНИЯ
2
ОПРЕДЕЛЕНИЕ СОСТАВА И КАЧЕСТВА УГЛЯ
В РАЗЛИЧНЫХ БЛОКАХ
3
РАЗРАБОТКА СИСТЕМЫ МОНИТОРИНГА И
ТЕХНОЛОГИИ БЕЗОПАСНОЙ ОТРАБОТКИ
УГОЛЬНОГО МЕСТОРОЖДЕНИЯ
3

4.

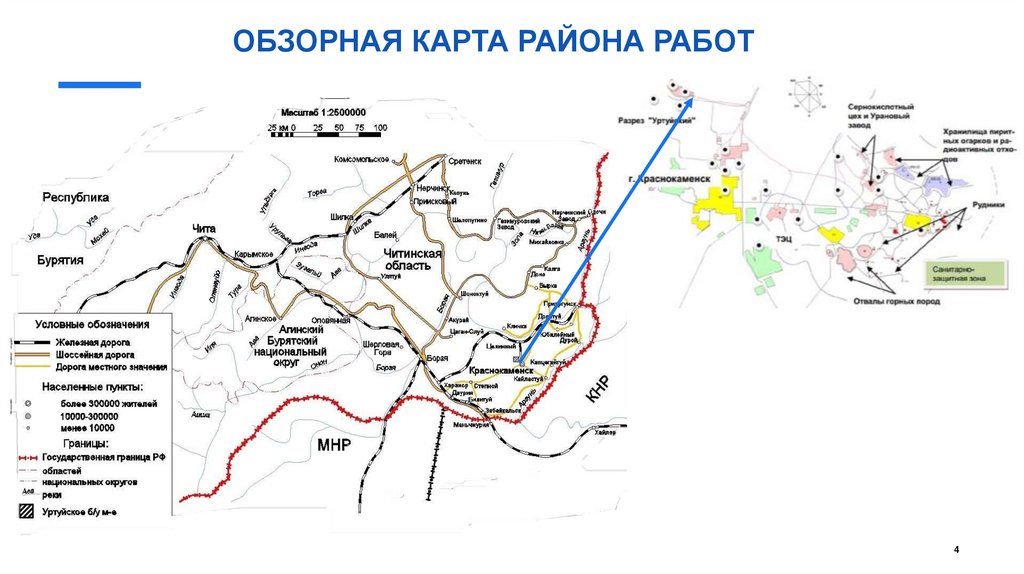

ОБЗОРНАЯ КАРТА РАЙОНА РАБОТ
4

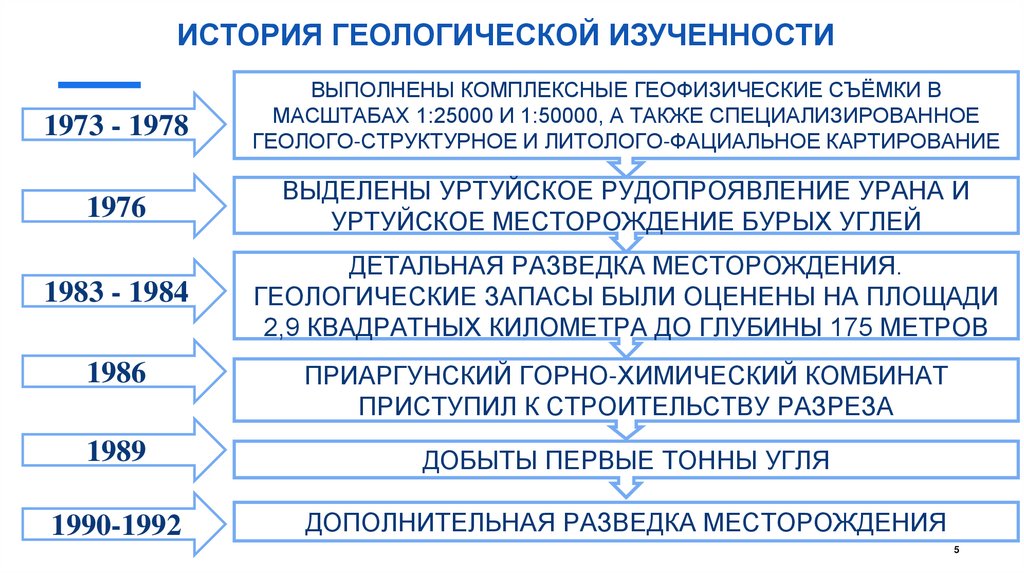

5. ИСТОРИЯ ГЕОЛОГИЧЕСКОЙ ИЗУЧЕННОСТИ

1973 - 1978
ВЫПОЛНЕНЫ КОМПЛЕКСНЫЕ ГЕОФИЗИЧЕСКИЕ СЪЁМКИ В
МАСШТАБАХ 1:25000 И 1:50000, А ТАКЖЕ СПЕЦИАЛИЗИРОВАННОЕ
ГЕОЛОГО-СТРУКТУРНОЕ И ЛИТОЛОГО-ФАЦИАЛЬНОЕ КАРТИРОВАНИЕ
1976
ВЫДЕЛЕНЫ УРТУЙСКОЕ РУДОПРОЯВЛЕНИЕ УРАНА И
УРТУЙСКОЕ МЕСТОРОЖДЕНИЕ БУРЫХ УГЛЕЙ
1983 - 1984
ДЕТАЛЬНАЯ РАЗВЕДКА МЕСТОРОЖДЕНИЯ.
ГЕОЛОГИЧЕСКИЕ ЗАПАСЫ БЫЛИ ОЦЕНЕНЫ НА ПЛОЩАДИ
2,9 КВАДРАТНЫХ КИЛОМЕТРА ДО ГЛУБИНЫ 175 МЕТРОВ
1986
ПРИАРГУНСКИЙ ГОРНО-ХИМИЧЕСКИЙ КОМБИНАТ
ПРИСТУПИЛ К СТРОИТЕЛЬСТВУ РАЗРЕЗА
1989
ДОБЫТЫ ПЕРВЫЕ ТОННЫ УГЛЯ
1990-1992
ДОПОЛНИТЕЛЬНАЯ РАЗВЕДКА МЕСТОРОЖДЕНИЯ
5

6. СТРАТИГРАФИЧЕСКАЯ КОЛОНКА

СИСТЕМА
МЕЛОВАЯ
ОТДЕЛ
НИЖНИЙ
ИНДЕКС
ХАРАКТЕРИСТИКА
ПОДРАЗДЕЛЕНИЙ
KTKT,,
170
KTKT,
90
КУТИНСКАЯ СВИТА. УГОЛЬНАЯ
ТОЛЩА. БУРЫЕ УГЛИ.
240
КУТИНСКАЯ
ПОДУГОЛЬНАЯ
ПЕСЧАНИКИ,
АРГИЛЛИТЫ.
2300
УРУЛЮГУЙСКАЯ
СВИТА.
ПЕСЧАНИКИ,
АЛЕВРОЛИТЫ,
АРГИЛЛИТЫ.
СРЕДНИЙПОЗДНИЙ
ОБОЗНАЧЕНИЕ
КУТИНСКАЯ
НАДУГОЛЬНАЯ
ПЕСЧАНИКИ,
ГРАВЕЛИТЫ.
KTKT
РИФЕЙ
МОЩНОСТЬ,
М
YRF2-3U
СВИТА.
ТОЛЩА.
АЛЕВРОЛИТЫ,
СВИТА.
ТОЛЩА.
АЛЕВРОЛИТЫ,
6

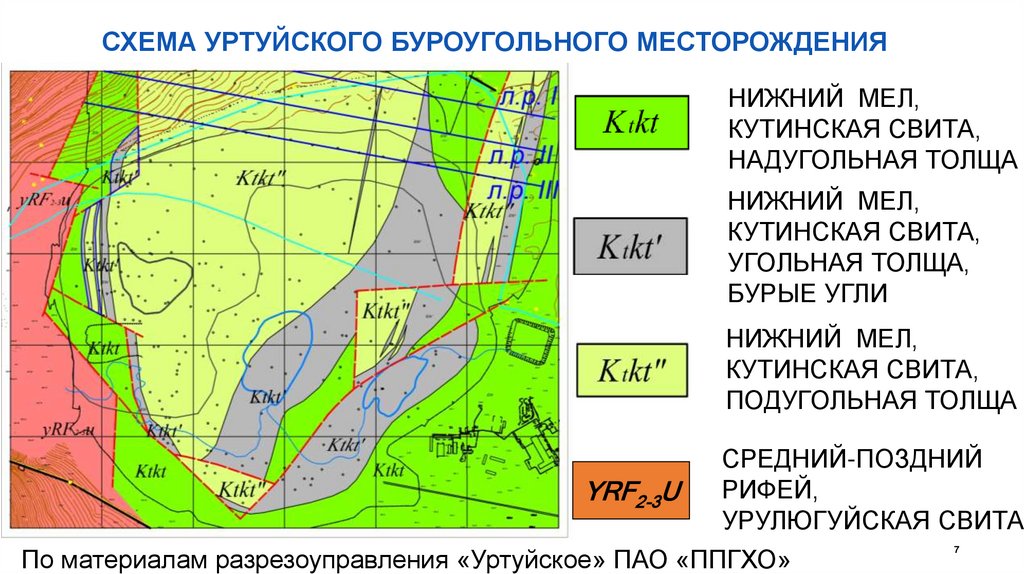

7. СХЕМА УРТУЙСКОГО БУРОУГОЛЬНОГО МЕСТОРОЖДЕНИЯ

НИЖНИЙ МЕЛ,
КУТИНСКАЯ СВИТА,
НАДУГОЛЬНАЯ ТОЛЩА
НИЖНИЙ МЕЛ,
КУТИНСКАЯ СВИТА,
УГОЛЬНАЯ ТОЛЩА,
БУРЫЕ УГЛИ
НИЖНИЙ МЕЛ,
КУТИНСКАЯ СВИТА,
ПОДУГОЛЬНАЯ ТОЛЩА
YRF2-3U
СРЕДНИЙ-ПОЗДНИЙ
РИФЕЙ,
УРУЛЮГУЙСКАЯ СВИТА
По материалам разрезоуправления «Уртуйское» ПАО «ППГХО»
7

8.

СХЕМА ГЕОЛОГИЧЕСКИХ РАЗРЕЗОВ УРТУЙСКОГО БУРОУГОЛЬНОГО
МЕСТОРОЖДЕНИЯ
Q
ЧЕТВЕРТИЧНЫЕ ОТЛОЖЕНИЯ
K1KT,,
НИЖНЕМЕЛОВЫЕ ОТЛОЖЕНИЯ
По материалам разрезоуправления «Уртуйское» ПАО «ППГХО»
БУРЫЕ УГЛИ
8

9.

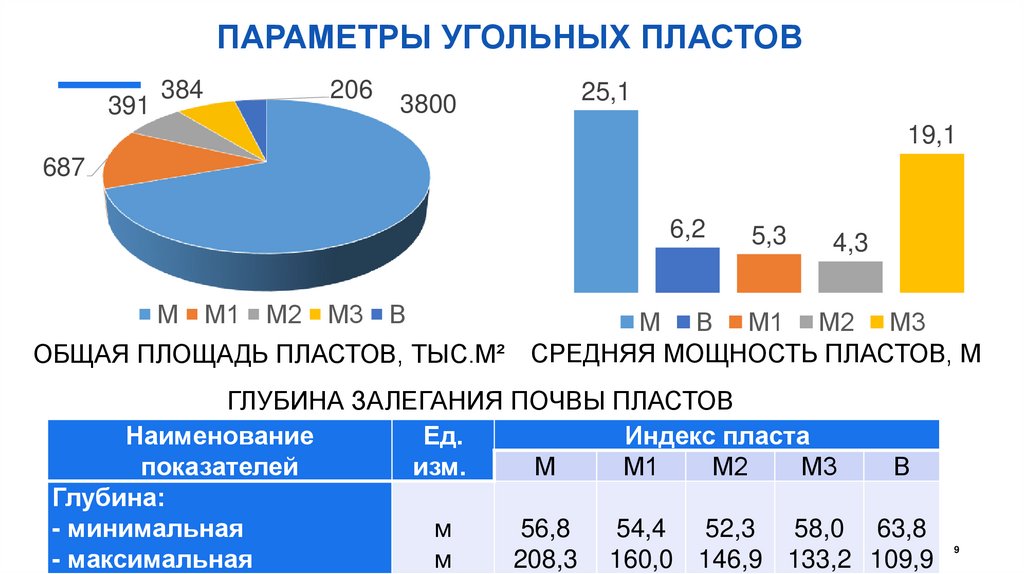

ПАРАМЕТРЫ УГОЛЬНЫХ ПЛАСТОВ
391
384
206
3800
25,1
19,1
687
6,2
М
М1
М2
М3
5,3
4,3
В
М В М1 М2 М3
ОБЩАЯ ПЛОЩАДЬ ПЛАСТОВ, ТЫС.М² СРЕДНЯЯ МОЩНОСТЬ ПЛАСТОВ, М
ГЛУБИНА ЗАЛЕГАНИЯ ПОЧВЫ ПЛАСТОВ
Наименование
Ед.
Индекс пласта
показателей
изм.
М
М1
М2
М3
В
Глубина:
- минимальная
м
56,8
54,4
52,3
58,0 63,8
- максимальная
м
208,3 160,0 146,9 133,2 109,9
9

10.

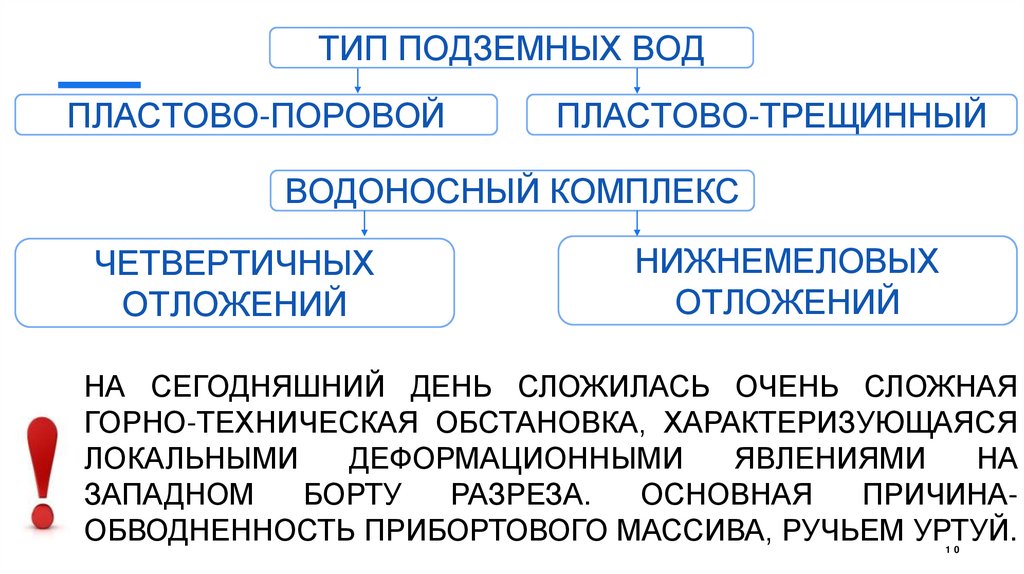

ТИП ПОДЗЕМНЫХ ВОД
ПЛАСТОВО-ПОРОВОЙ
ПЛАСТОВО-ТРЕЩИННЫЙ
ВОДОНОСНЫЙ КОМПЛЕКС
ЧЕТВЕРТИЧНЫХ
ОТЛОЖЕНИЙ
НИЖНЕМЕЛОВЫХ
ОТЛОЖЕНИЙ
НА СЕГОДНЯШНИЙ ДЕНЬ СЛОЖИЛАСЬ ОЧЕНЬ СЛОЖНАЯ
ГОРНО-ТЕХНИЧЕСКАЯ ОБСТАНОВКА, ХАРАКТЕРИЗУЮЩАЯСЯ
ЛОКАЛЬНЫМИ
ДЕФОРМАЦИОННЫМИ
ЯВЛЕНИЯМИ
НА
ЗАПАДНОМ
БОРТУ
РАЗРЕЗА.
ОСНОВНАЯ
ПРИЧИНАОБВОДНЕННОСТЬ ПРИБОРТОВОГО МАССИВА, РУЧЬЕМ УРТУЙ.
10

11.

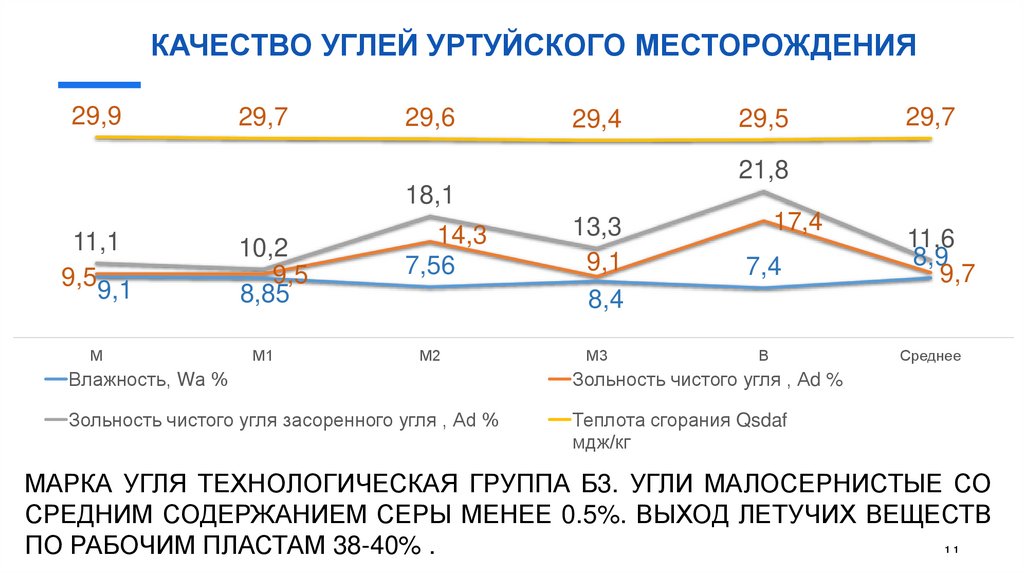

КАЧЕСТВО УГЛЕЙ УРТУЙСКОГО МЕСТОРОЖДЕНИЯ
29,9
29,7
29,6
29,4
29,5
29,7
21,8
18,1
11,1
9,59,1
10,2
9,5
8,85
М
М1
14,3
7,56
М2
17,4
13,3
9,1
8,4
7,4
11,6
8,9
9,7
М3
В
Среднее
Влажность, Wа %
Зольность чистого угля , Аd %
Зольность чистого угля засоренного угля , Аd %
Теплота сгорания Qsdaf
мдж/кг
МАРКА УГЛЯ ТЕХНОЛОГИЧЕСКАЯ ГРУППА Б3. УГЛИ МАЛОСЕРНИСТЫЕ СО
СРЕДНИМ СОДЕРЖАНИЕМ СЕРЫ МЕНЕЕ 0.5%. ВЫХОД ЛЕТУЧИХ ВЕЩЕСТВ
ПО РАБОЧИМ ПЛАСТАМ 38-40% .
11

12.

СОСТАВ УГЛЯ
СОСТАВ УГЛЯ С МИНЕРАЛЬНЫМИ
ПРИМЕСЯМИ
СОСТАВ УГЛЯ ПО
МИКРОКОМПОНЕНТАМ
17%
10%
3% 2%
90%
24%
Чистый уголь
Минеральные примеси: глинистое
вещество
витринит
инертинит
микстинит
54%
семивитринит
липтинит
12

13.

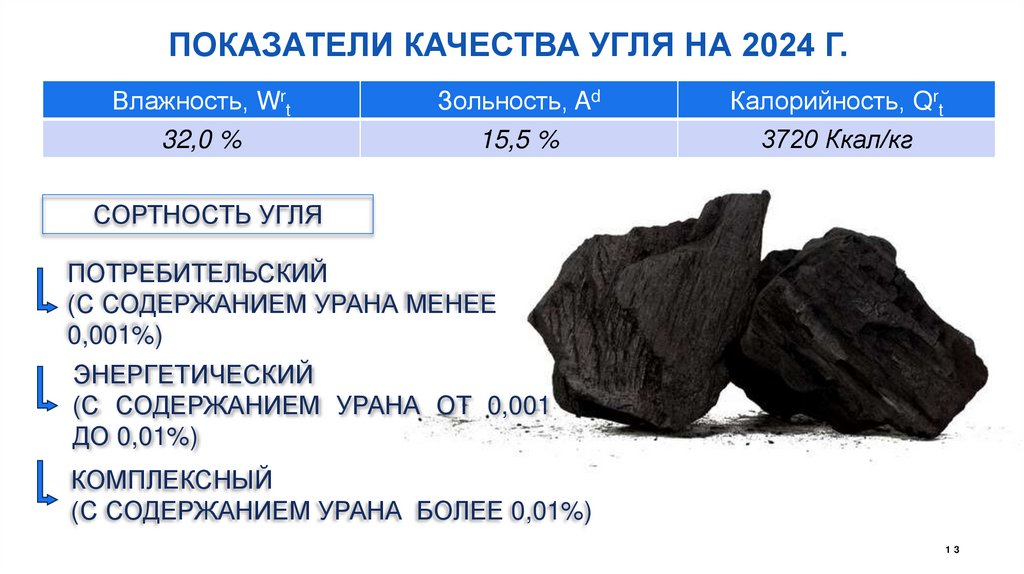

ПОКАЗАТЕЛИ КАЧЕСТВА УГЛЯ НА 2024 Г.
Влажность, Wrt
32,0 %
Зольность, Ad
15,5 %
Калорийность, Qrt
3720 Ккал/кг
СОРТНОСТЬ УГЛЯ
ПОТРЕБИТЕЛЬСКИЙ
(С СОДЕРЖАНИЕМ УРАНА МЕНЕЕ
0,001%)
ЭНЕРГЕТИЧЕСКИЙ
(С СОДЕРЖАНИЕМ УРАНА ОТ 0,001
ДО 0,01%)
КОМПЛЕКСНЫЙ
(С СОДЕРЖАНИЕМ УРАНА БОЛЕЕ 0,01%)
13

14.

ТРАНСПОРТ
ИРОВКА
ЛАБОРАТОРНЫЙ
ГАММАСПЕКТРОМЕТРИЧЕ
СКИЙ АНАЛИЗ
ПРОБ УГЛЯ
ЭКСКАВАЦИ
Я
ГАММАОПРОБОВАНИЕ
ШТАБЕЛЕЙ
УГОЛЬНОГО
СКЛАДА
ГАММАЭКСПРЕССАНАЛИЗ УГЛЯ В
А/С НА РКС
ТЕХНОЛОГИЧЕСКИ
Е ЭТАПЫ
ЭКСПЛУАТАЦ
ИОННОРАЗВЕДОЧН
ЫЕ РАБОТЫ
ГАММАОПРОБОВАНИЕ
ЗАБОЕВ
ИНТЕГРАЛЬНЫЙ
ГАММА-КАРОТАЖ
РАДИОМЕТРИЧЕСКИЕ
МЕТОДЫ КОНТРОЛЯ
КАЧЕСТВА УГЛЯ ПО
РАДИАЦИОННОГИГИЕНИЧЕСКОМУ
ФАКТОРУ
РАЗРАБОТКА МЕСТОРОЖДЕНИЯ

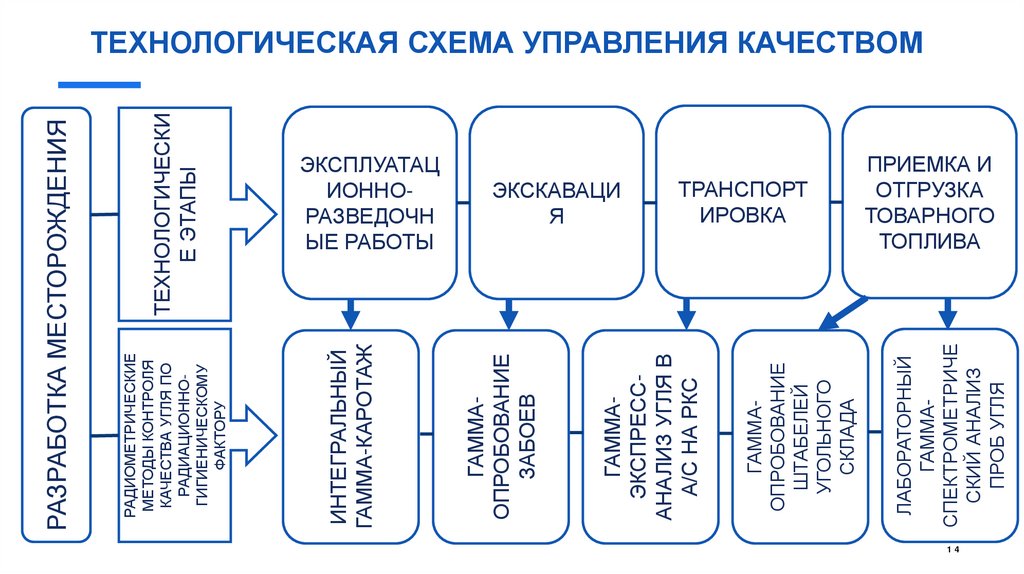

ТЕХНОЛОГИЧЕСКАЯ СХЕМА УПРАВЛЕНИЯ КАЧЕСТВОМ
ПРИЕМКА И
ОТГРУЗКА
ТОВАРНОГО
ТОПЛИВА
14

15.

ПРИМЕР ОПРОБОВАНИЯ ЗАБОЯ УГОЛЬНОГО ПЛАСТА И ГАММА ЭКСПРЕСС АНАЛИЗ УГЛЕЙ В АВТОСАМОСВАЛАХ НА РКС
15

16.

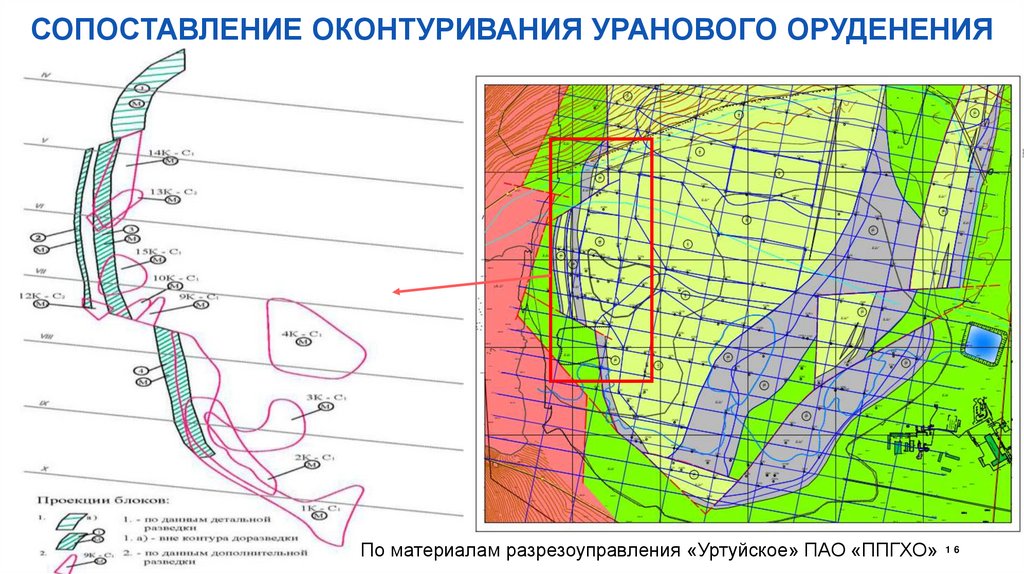

СОПОСТАВЛЕНИЕ ОКОНТУРИВАНИЯ УРАНОВОГО ОРУДЕНЕНИЯ
По материалам разрезоуправления «Уртуйское» ПАО «ППГХО» 1 6

17.

СХЕМЫ РАСПРЕДЕЛЕНИЯ УРАНА, ТОРИЯ И РАДИЯ В УГОЛЬНОМ
ПЛАСТЕ М
УРАН
ТОРИЙ
РАДИЙ
По материалам разрезоуправления «Уртуйское» ПАО «ППГХО»
17

18.

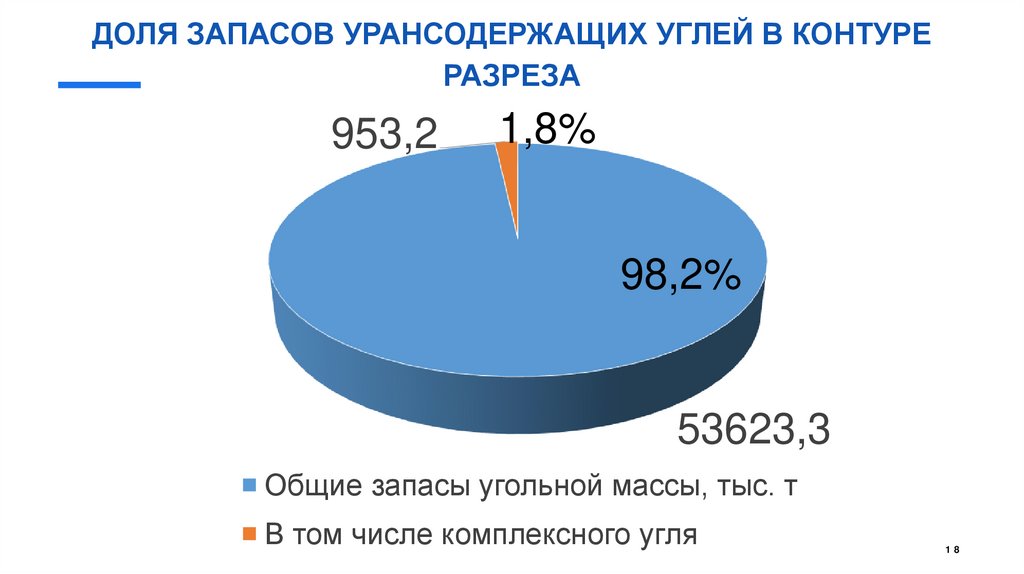

ДОЛЯ ЗАПАСОВ УРАНСОДЕРЖАЩИХ УГЛЕЙ В КОНТУРЕ
РАЗРЕЗА
953,2
1,8%
98,2%
53623,3
Общие запасы угольной массы, тыс. т
В том числе комплексного угля
18

19.

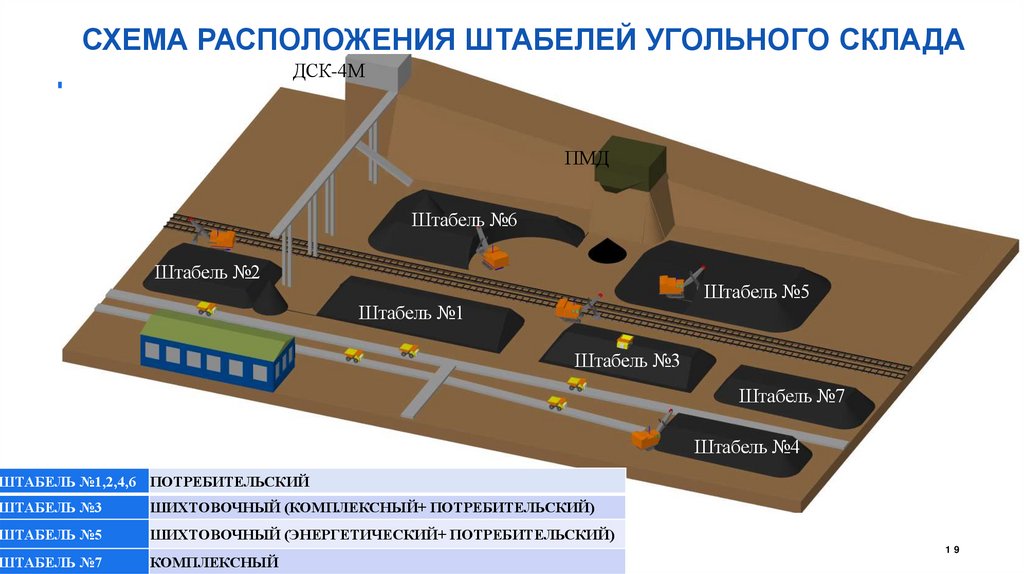

СХЕМА РАСПОЛОЖЕНИЯ ШТАБЕЛЕЙ УГОЛЬНОГО СКЛАДА
ДСК-4М
ПМД
Штабель №6
Штабель №2
Штабель №5
Штабель №1
Штабель №3
Штабель №7
Штабель №4
ШТАБЕЛЬ №1,2,4,6 ПОТРЕБИТЕЛЬСКИЙ
ШТАБЕЛЬ №3
ШИХТОВОЧНЫЙ (КОМПЛЕКСНЫЙ+ ПОТРЕБИТЕЛЬСКИЙ)
ШТАБЕЛЬ №5
ШИХТОВОЧНЫЙ (ЭНЕРГЕТИЧЕСКИЙ+ ПОТРЕБИТЕЛЬСКИЙ)
ШТАБЕЛЬ №7
КОМПЛЕКСНЫЙ
19

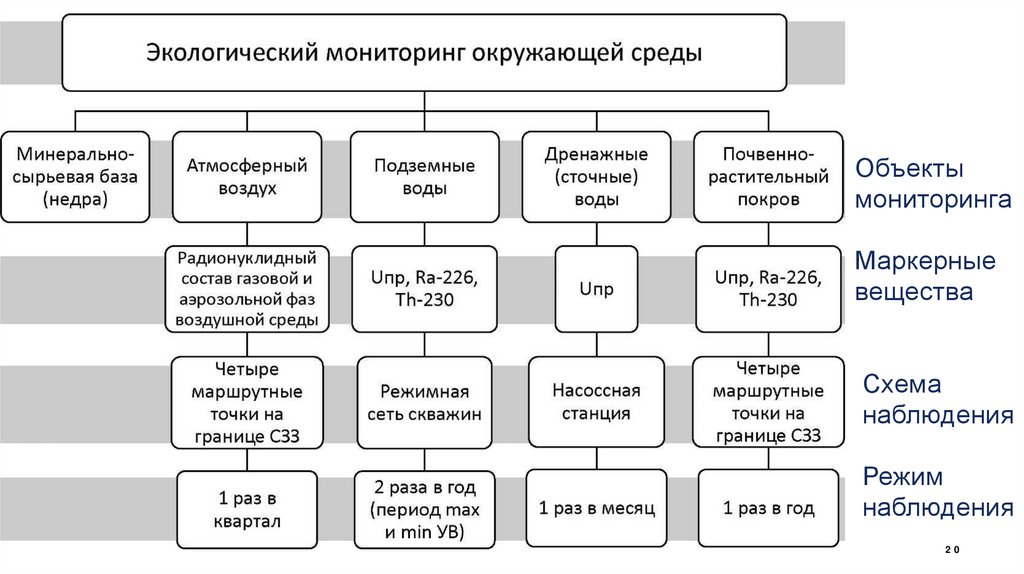

20.

Объекты
мониторинга
Маркерные
вещества
Схема
наблюдения
Режим
наблюдения
20

21.

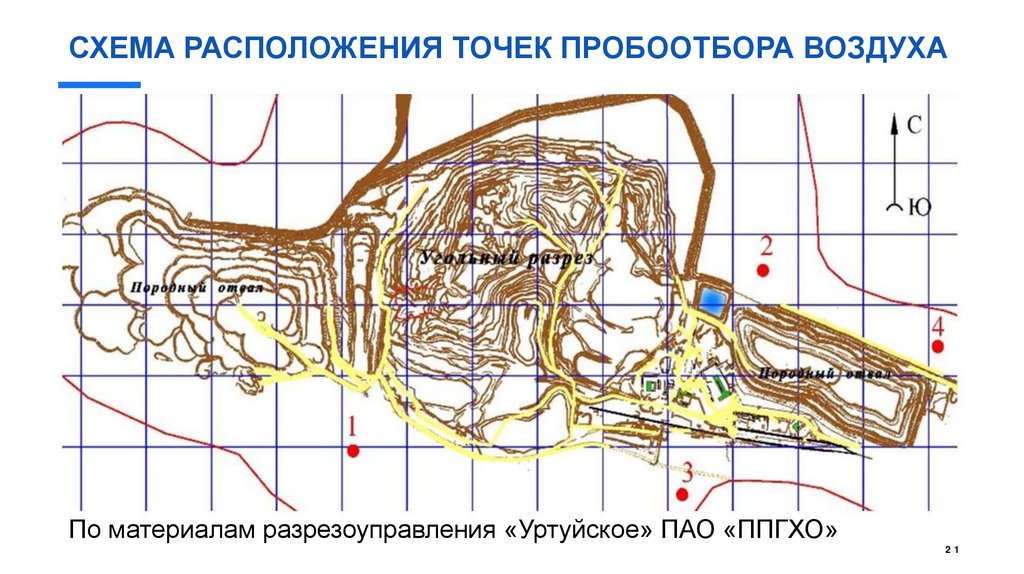

СХЕМА РАСПОЛОЖЕНИЯ ТОЧЕК ПРОБООТБОРА ВОЗДУХА
По материалам разрезоуправления «Уртуйское» ПАО «ППГХО»
21

22.

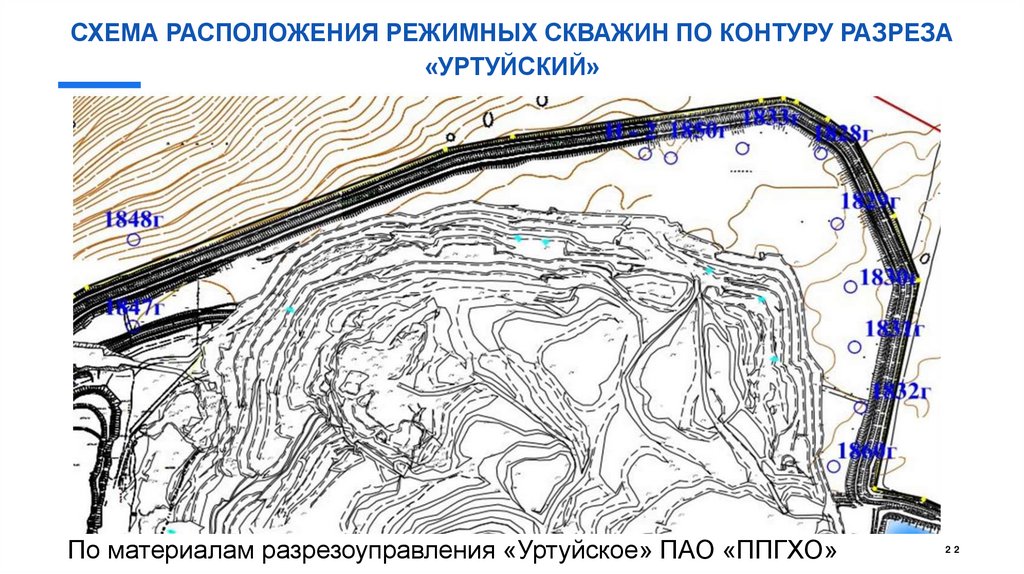

СХЕМА РАСПОЛОЖЕНИЯ РЕЖИМНЫХ СКВАЖИН ПО КОНТУРУ РАЗРЕЗА
«УРТУЙСКИЙ»
По материалам разрезоуправления «Уртуйское» ПАО «ППГХО»
22

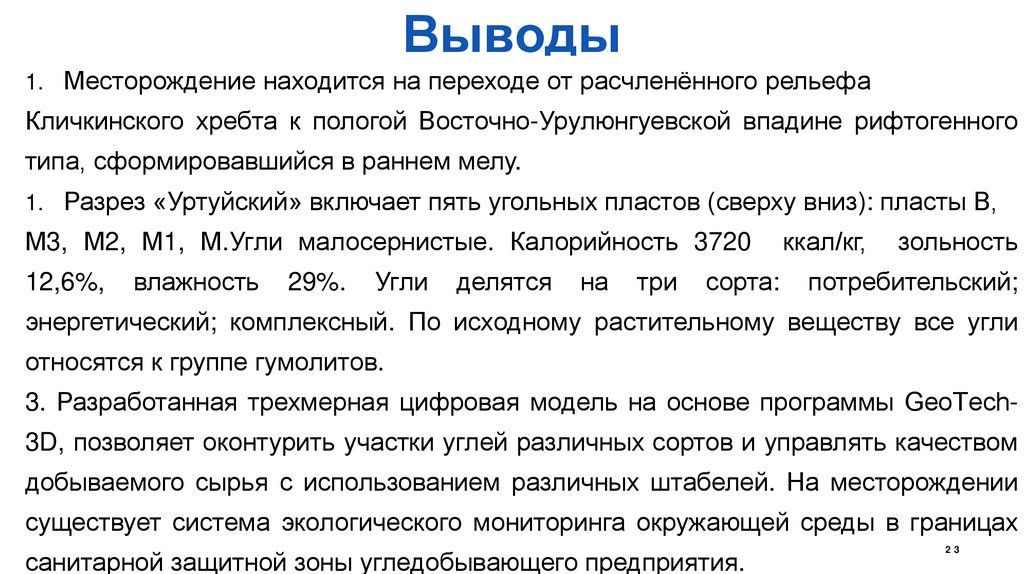

23. Выводы

1. Месторождение находится на переходе от расчленённого рельефа
Кличкинского хребта к пологой Восточно-Урулюнгуевской впадине рифтогенного
типа, сформировавшийся в раннем мелу.
1. Разрез «Уртуйский» включает пять угольных пластов (сверху вниз): пласты В,
М3, М2, М1, М.Угли малосернистые. Калорийность 3720
12,6%,
влажность
29%.
Угли
делятся
на
три
сорта:
ккал/кг,
зольность
потребительский;
энергетический; комплексный. По исходному растительному веществу все угли
относятся к группе гумолитов.
3. Разработанная трехмерная цифровая модель на основе программы GeoТech3D, позволяет оконтурить участки углей различных сортов и управлять качеством
добываемого сырья с использованием различных штабелей. На месторождении
существует система экологического мониторинга окружающей среды в границах
санитарной защитной зоны угледобывающего предприятия.
23

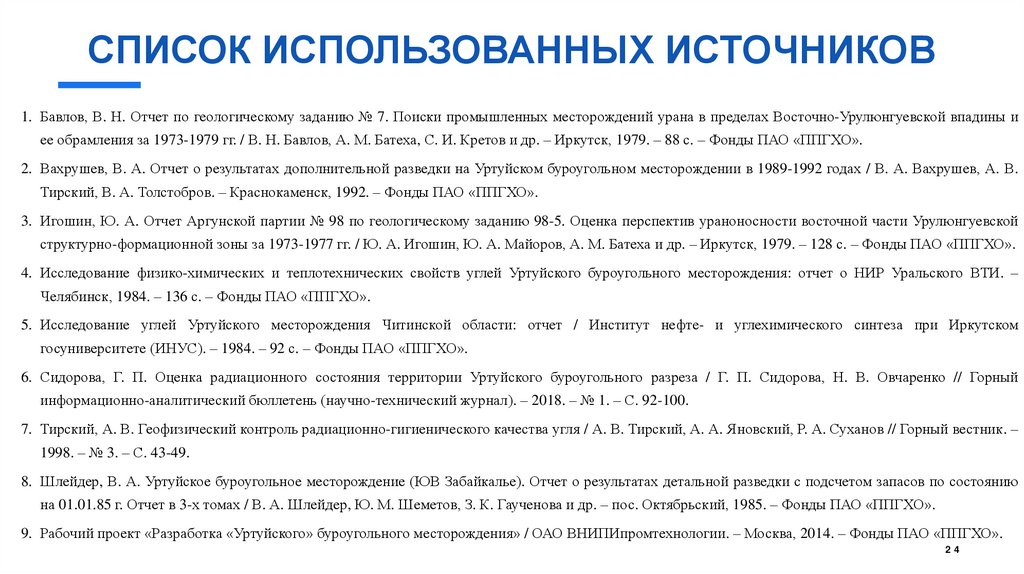

24. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Бавлов, В. Н. Отчет по геологическому заданию № 7. Поиски промышленных месторождений урана в пределах Восточно-Урулюнгуевской впадины и
ее обрамления за 1973-1979 гг. / В. Н. Бавлов, А. М. Батеха, С. И. Кретов и др. – Иркутск, 1979. – 88 с. – Фонды ПАО «ППГХО».
2. Вахрушев, В. А. Отчет о результатах дополнительной разведки на Уртуйском буроугольном месторождении в 1989-1992 годах / В. А. Вахрушев, А. В.
Тирский, В. А. Толстобров. – Краснокаменск, 1992. – Фонды ПАО «ППГХО».
3. Игошин, Ю. А. Отчет Аргунской партии № 98 по геологическому заданию 98-5. Оценка перспектив ураноносности восточной части Урулюнгуевской
структурно-формационной зоны за 1973-1977 гг. / Ю. А. Игошин, Ю. А. Майоров, А. М. Батеха и др. – Иркутск, 1979. – 128 с. – Фонды ПАО «ППГХО».
4. Исследование физико-химических и теплотехнических свойств углей Уртуйского буроугольного месторождения: отчет о НИР Уральского ВТИ. –
Челябинск, 1984. – 136 с. – Фонды ПАО «ППГХО».
5. Исследование углей Уртуйского месторождения Читинской области: отчет / Институт нефте- и углехимического синтеза при Иркутском
госуниверситете (ИНУС). – 1984. – 92 с. – Фонды ПАО «ППГХО».
6. Сидорова, Г. П. Оценка радиационного состояния территории Уртуйского буроугольного разреза / Г. П. Сидорова, Н. В. Овчаренко // Горный
информационно-аналитический бюллетень (научно-технический журнал). – 2018. – № 1. – С. 92-100.
7. Тирский, А. В. Геофизический контроль радиационно-гигиенического качества угля / А. В. Тирский, А. А. Яновский, Р. А. Суханов // Горный вестник. –
1998. – № 3. – С. 43-49.
8. Шлейдер, В. А. Уртуйское буроугольное месторождение (ЮВ Забайкалье). Отчет о результатах детальной разведки с подсчетом запасов по состоянию
на 01.01.85 г. Отчет в 3-х томах / В. А. Шлейдер, Ю. М. Шеметов, З. К. Гаученова и др. – пос. Октябрьский, 1985. – Фонды ПАО «ППГХО».
9. Рабочий проект «Разработка «Уртуйского» буроугольного месторождения» / ОАО ВНИПИпромтехнологии. – Москва, 2014. – Фонды ПАО «ППГХО».
24
