Энергообеспечение базы технического обслуживания г. Нижний Новгород

1.

КГЭУ
МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ»
(ФГБОУ ВО «КГЭУ»)
Кафедра: Энергообеспечение предприятий и строительство зданий и сооружений
Энергообеспечение базы технического
обслуживания г. Нижний Новгород
Выполнил: Миненков Евгений Андреевич
студент 4 курса гр. ЭО-1-21
Научный руководитель: Лаптева Елена Анатольевна,
доцент, кандидат технических наук

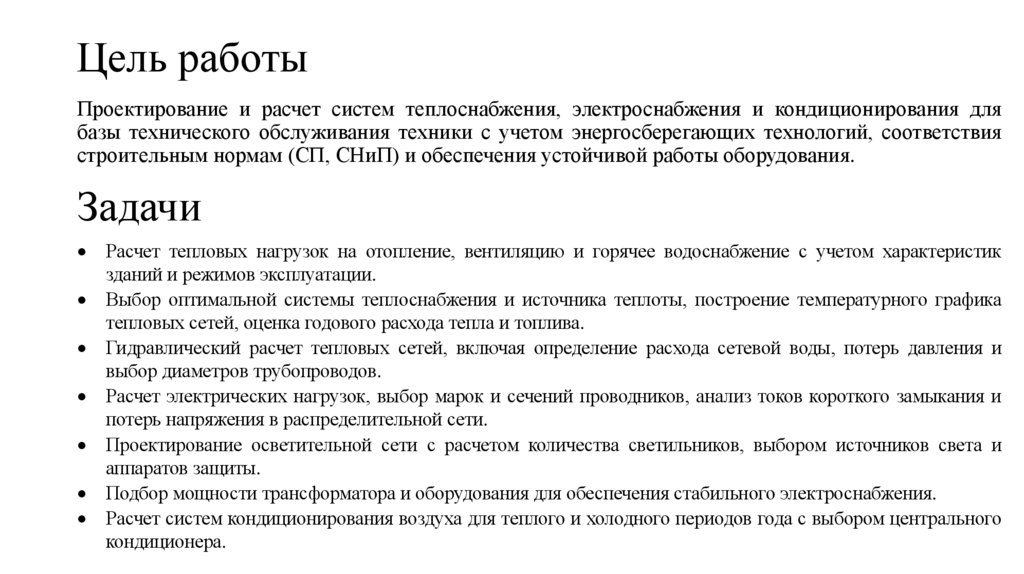

2. Цель работы

Проектирование и расчет систем теплоснабжения, электроснабжения и кондиционирования для
базы технического обслуживания техники с учетом энергосберегающих технологий, соответствия
строительным нормам (СП, СНиП) и обеспечения устойчивой работы оборудования.
Задачи
Расчет тепловых нагрузок на отопление, вентиляцию и горячее водоснабжение с учетом характеристик
зданий и режимов эксплуатации.
Выбор оптимальной системы теплоснабжения и источника теплоты, построение температурного графика
тепловых сетей, оценка годового расхода тепла и топлива.
Гидравлический расчет тепловых сетей, включая определение расхода сетевой воды, потерь давления и
выбор диаметров трубопроводов.
Расчет электрических нагрузок, выбор марок и сечений проводников, анализ токов короткого замыкания и
потерь напряжения в распределительной сети.
Проектирование осветительной сети с расчетом количества светильников, выбором источников света и
аппаратов защиты.
Подбор мощности трансформатора и оборудования для обеспечения стабильного электроснабжения.
Расчет систем кондиционирования воздуха для теплого и холодного периодов года с выбором центрального
кондиционера.

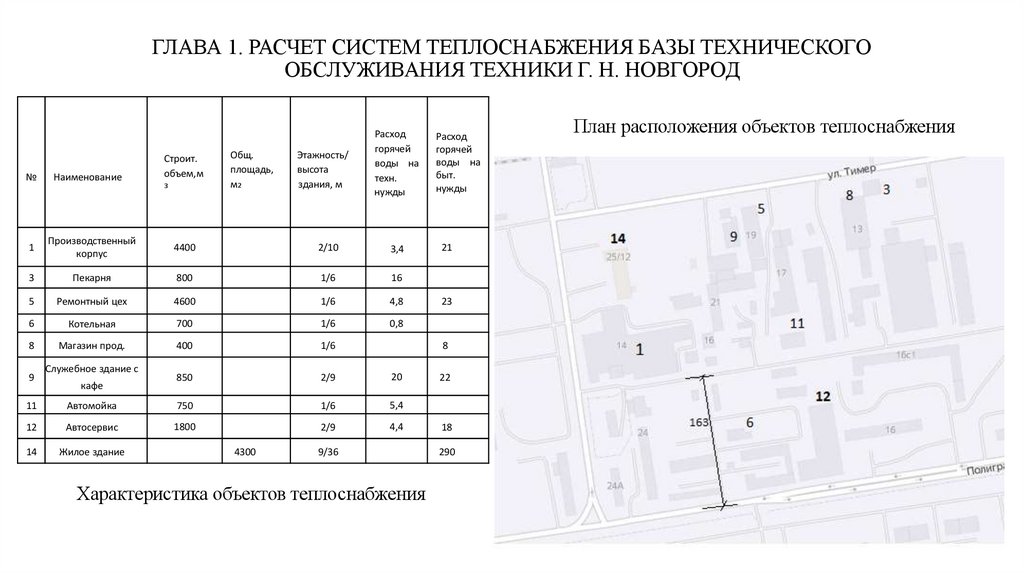

3. ГЛАВА 1. РАСЧЕТ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ БАЗЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТЕХНИКИ Г. Н. НОВГОРОД

Строит.
объем,м
Общ.
площадь,
м2
Этажность/
высота
здания, м
Расход
горячей
воды на
техн.
нужды
№
Наименование
1
Производственный
корпус
4400
2/10
3,4
3
Пекарня
800
1/6
16
5
Ремонтный цех
4600
1/6
4,8
6
Котельная
700
1/6
0,8
8
Магазин прод.
400
1/6
850
2/9
20
9
Служебное здание с
кафе
3
21
23
8
11
Автомойка
750
1/6
5,4
12
Автосервис
1800
2/9
4,4
14
Жилое здание
4300
Расход
горячей
воды на
быт.
нужды
9/36
Характеристика объектов теплоснабжения
22
18
290
План расположения объектов теплоснабжения

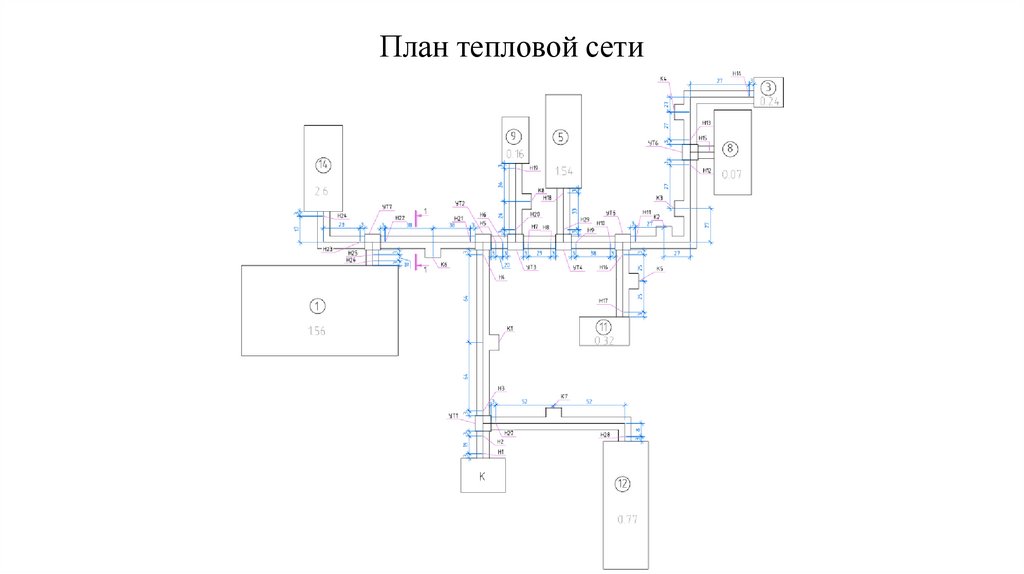

4. План тепловой сети

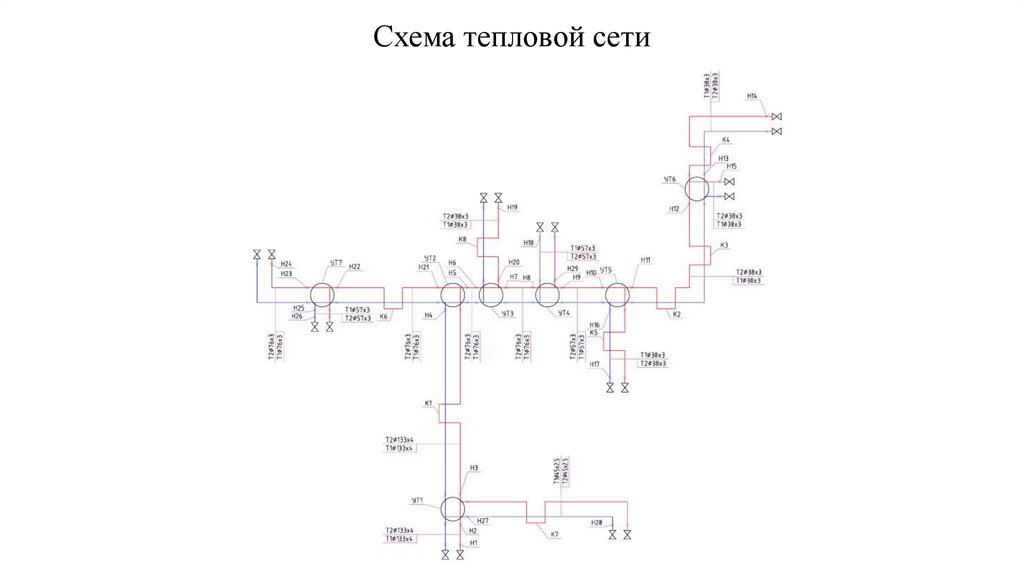

5. Схема тепловой сети

6.

ГЛАВА 2. ЭЛЕКТРОСНАБЖЕНИЕ РЕМОНТНОГО ЦЕХА Г. Н. НОВГОРОД

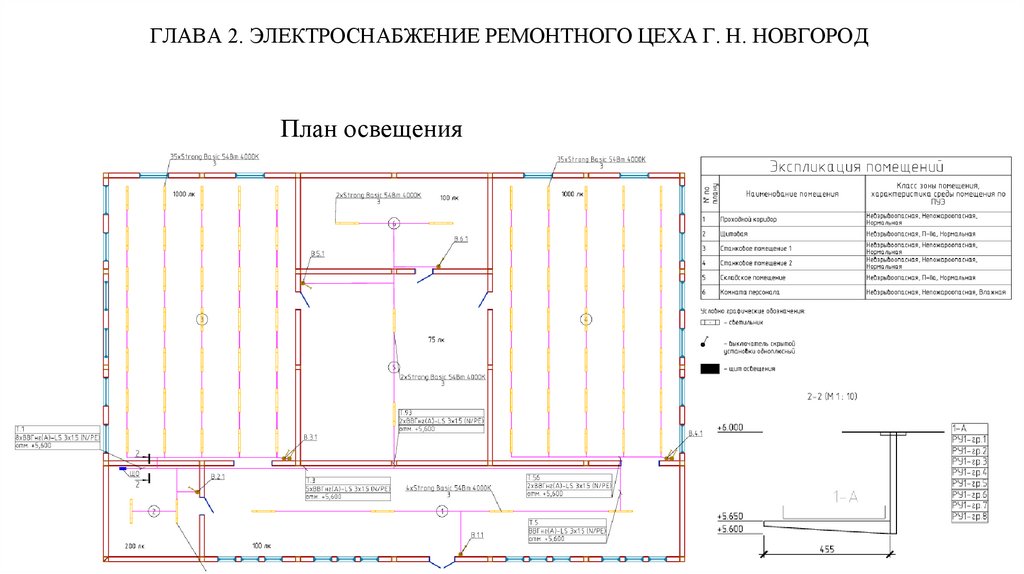

План освещения

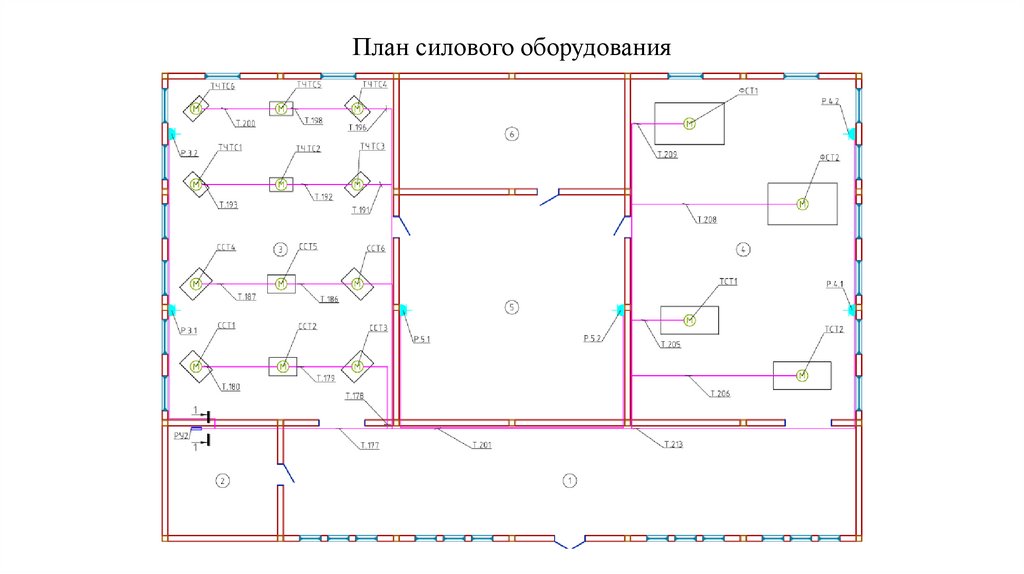

7. План силового оборудования

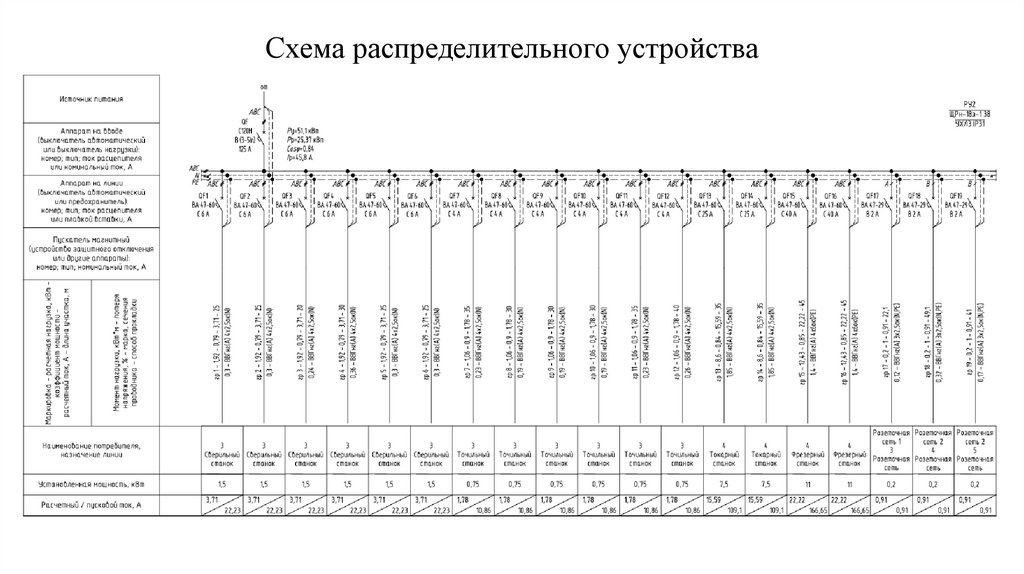

8. Схема распределительного устройства

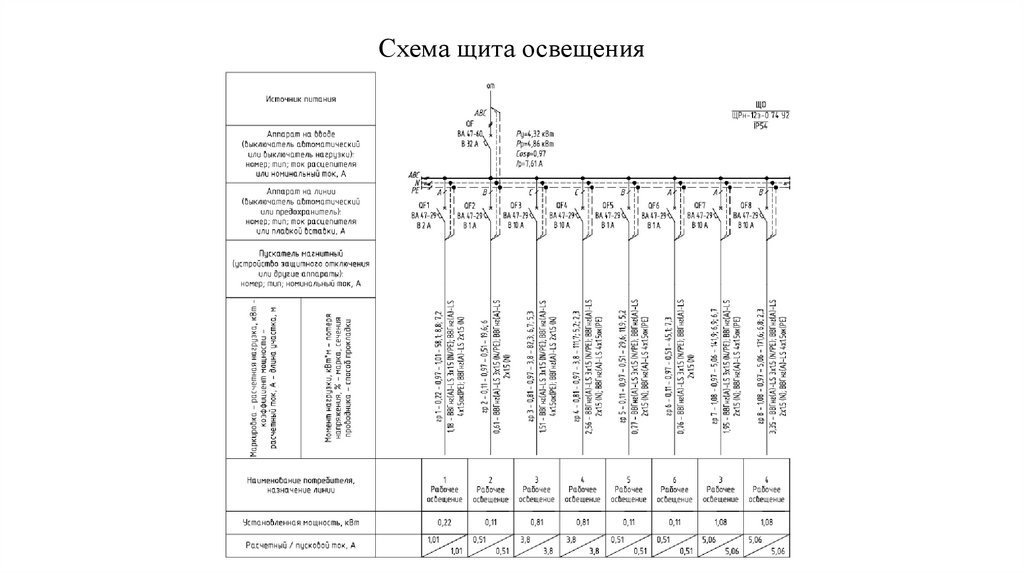

9. Схема щита освещения

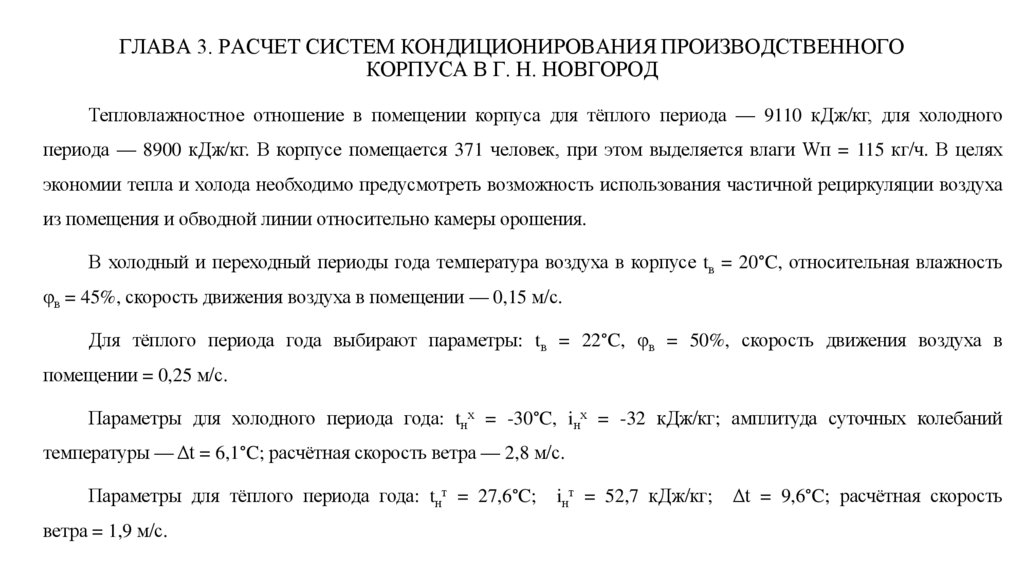

10. ГЛАВА 3. РАСЧЕТ СИСТЕМ КОНДИЦИОНИРОВАНИЯ ПРОИЗВОДСТВЕННОГО КОРПУСА В Г. Н. НОВГОРОД

Тепловлажностное отношение в помещении корпуса для тёплого периода — 9110 кДж/кг, для холодного
периода — 8900 кДж/кг. В корпусе помещается 371 человек, при этом выделяется влаги Wп = 115 кг/ч. В целях
экономии тепла и холода необходимо предусмотреть возможность использования частичной рециркуляции воздуха
из помещения и обводной линии относительно камеры орошения.
В холодный и переходный периоды года температура воздуха в корпусе tв = 20°C, относительная влажность
φв = 45%, скорость движения воздуха в помещении — 0,15 м/с.
Для тёплого периода года выбирают параметры: tв = 22°C, φв = 50%, скорость движения воздуха в
помещении = 0,25 м/с.
Параметры для холодного периода года: tнх = -30°C, iнх = -32 кДж/кг; амплитуда суточных колебаний
температуры — Δt = 6,1°C; расчётная скорость ветра — 2,8 м/с.
Параметры для тёплого периода года: tнт = 27,6°C;
ветра = 1,9 м/с.
iнт = 52,7 кДж/кг;
Δt = 9,6°C; расчётная скорость

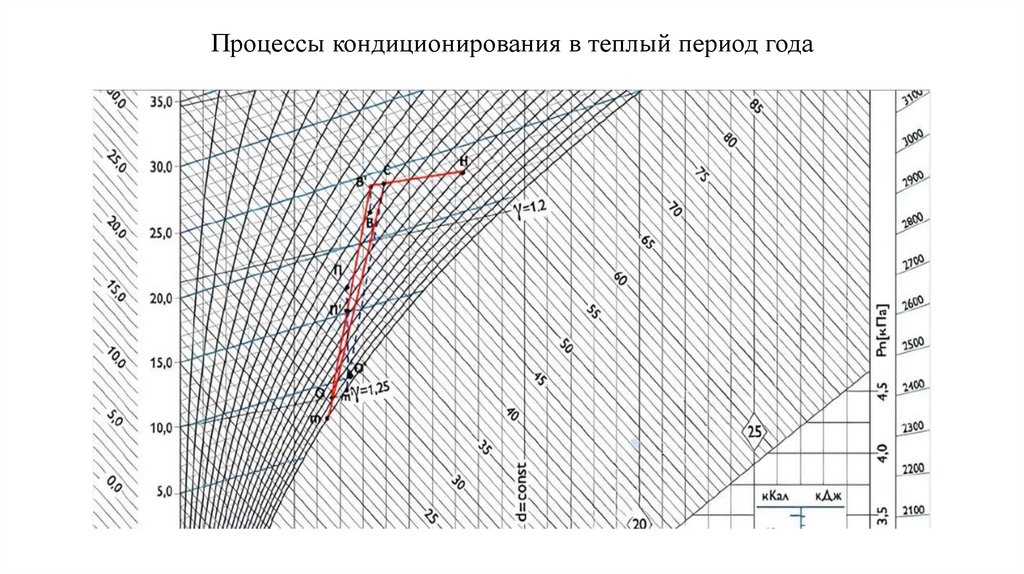

11. Процессы кондиционирования в теплый период года

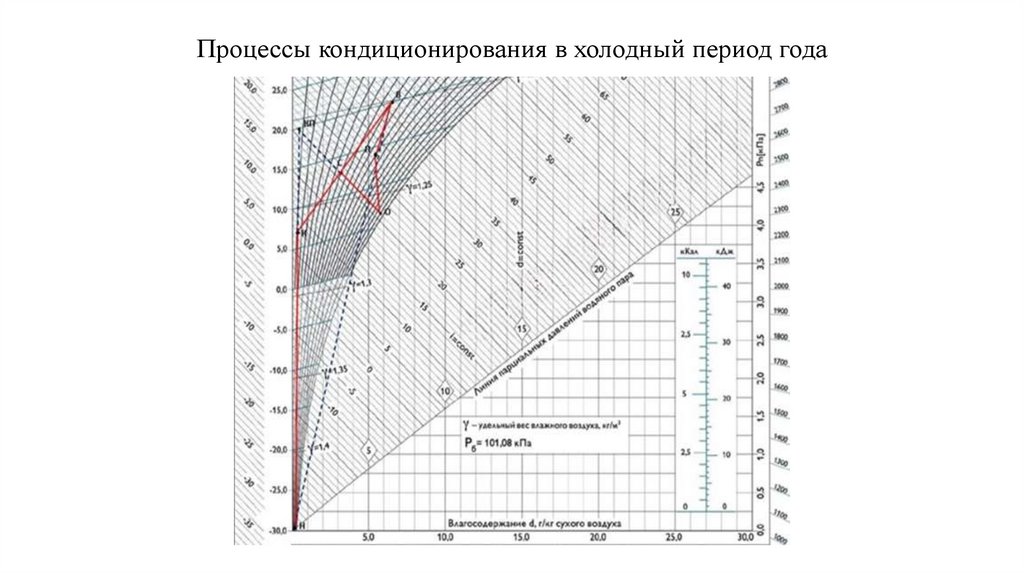

12. Процессы кондиционирования в холодный период года

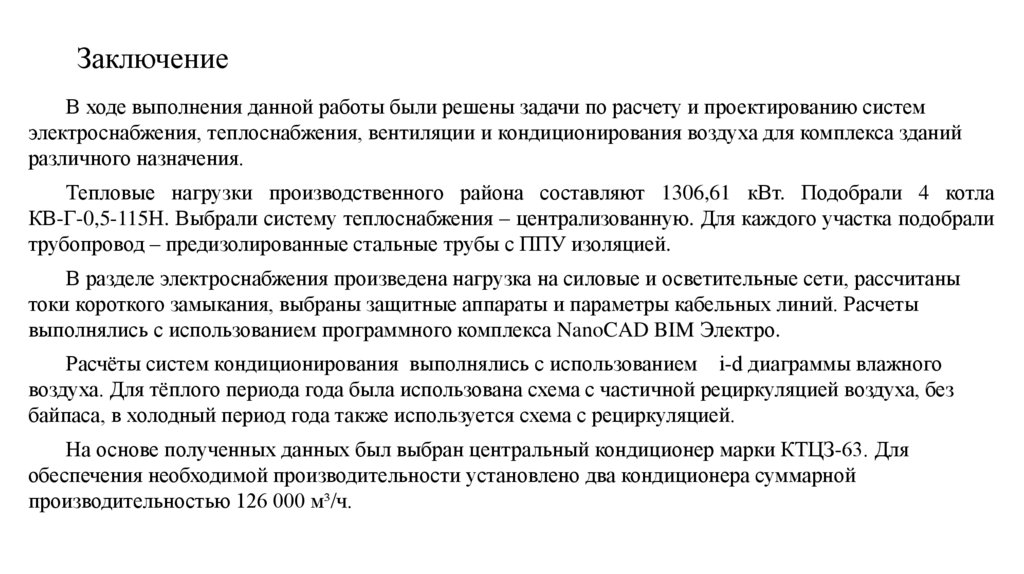

13. Заключение

В ходе выполнения данной работы были решены задачи по расчету и проектированию систем
электроснабжения, теплоснабжения, вентиляции и кондиционирования воздуха для комплекса зданий
различного назначения.
Тепловые нагрузки производственного района составляют 1306,61 кВт. Подобрали 4 котла
КВ-Г-0,5-115Н. Выбрали систему теплоснабжения – централизованную. Для каждого участка подобрали
трубопровод – предизолированные стальные трубы с ППУ изоляцией.
В разделе электроснабжения произведена нагрузка на силовые и осветительные сети, рассчитаны
токи короткого замыкания, выбраны защитные аппараты и параметры кабельных линий. Расчеты
выполнялись с использованием программного комплекса NanoCAD BIM Электро.
Расчёты систем кондиционирования выполнялись с использованием i-d диаграммы влажного
воздуха. Для тёплого периода года была использована схема с частичной рециркуляцией воздуха, без
байпаса, в холодный период года также используется схема с рециркуляцией.
На основе полученных данных был выбран центральный кондиционер марки КТЦЗ-63. Для
обеспечения необходимой производительности установлено два кондиционера суммарной
производительностью 126 000 м³/ч.

14. Спасибо за внимание
