СИСТЕМНЫЙ АНАЛИЗ
форма контроля: экзамен, курсовая работа
лектор – Барановская Татьяна Петровна, доктор
экономических наук, профессор, зав. кафедрой
системного анализа и обработки информации
www. k ubs au. ru

2.

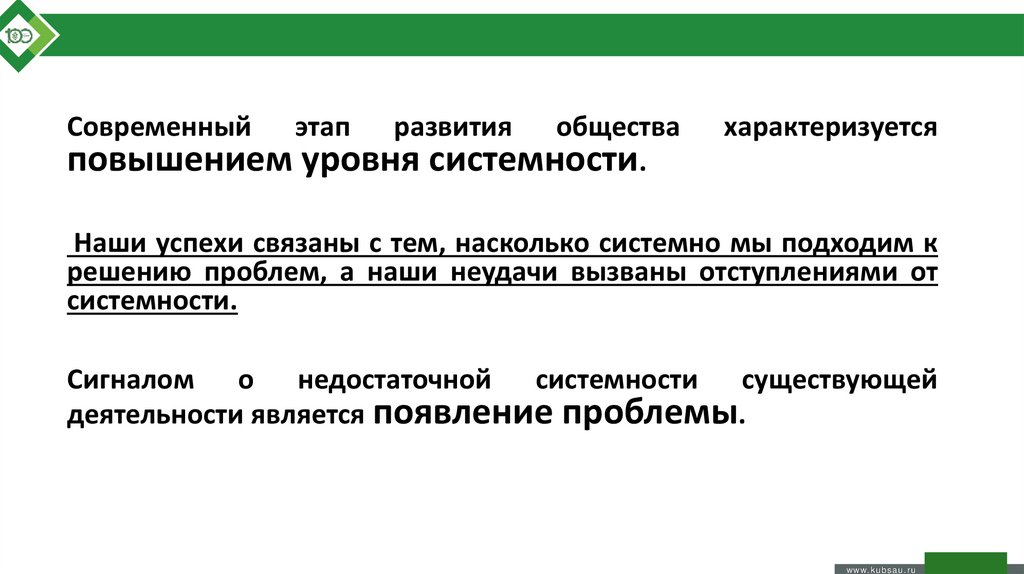

Современный
этап
развития
общества
повышением уровня системности.
характеризуется
Наши успехи связаны с тем, насколько системно мы подходим к
решению проблем, а наши неудачи вызваны отступлениями от
системности.
Сигналом о недостаточной системности существующей
деятельности является появление проблемы.
www. k ubs au. ru

3.

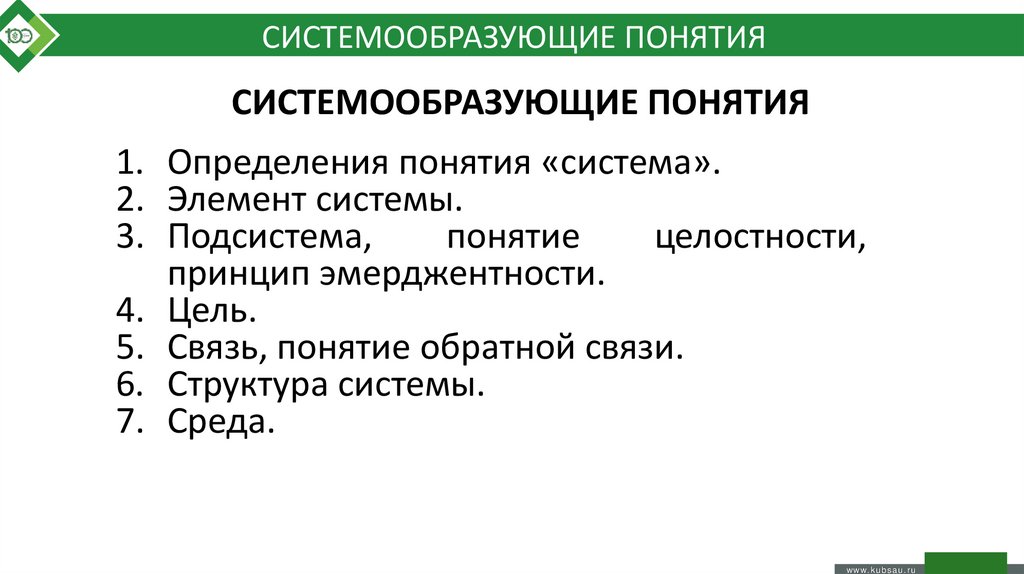

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
1. Определения понятия «система».
2. Элемент системы.
3. Подсистема,
понятие
целостности,
принцип эмерджентности.
4. Цель.
5. Связь, понятие обратной связи.
6. Структура системы.
7. Среда.
www. k ubs au. ru

4.

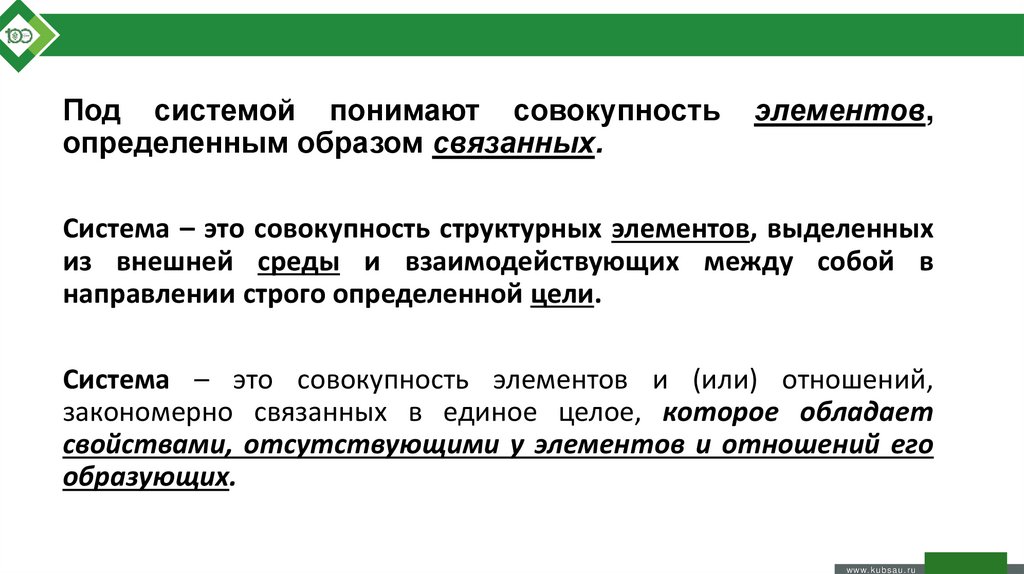

Под системой понимают совокупность
определенным образом связанных.
элементов,

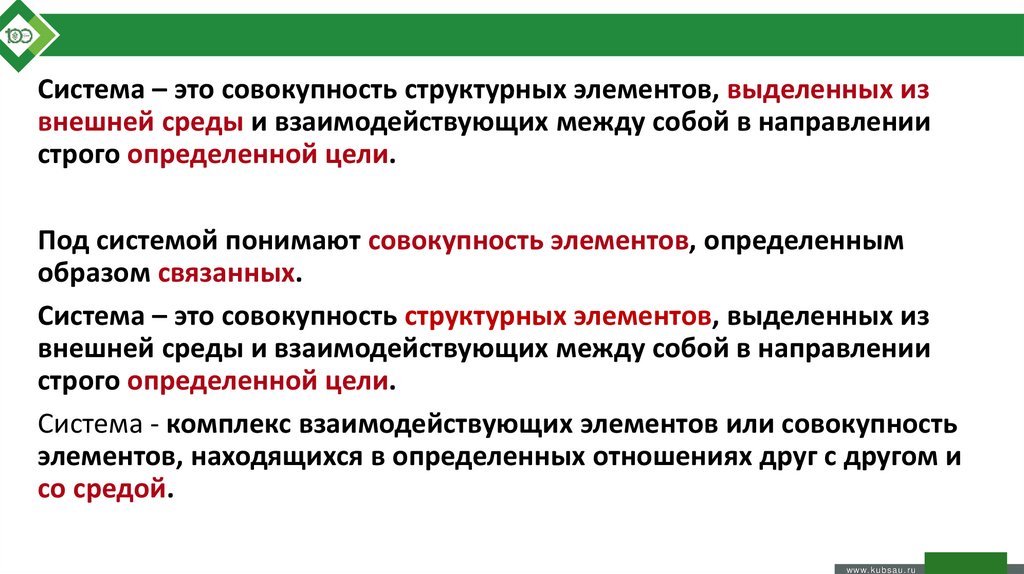

Система – это совокупность структурных элементов, выделенных
из внешней среды и взаимодействующих между собой в
направлении строго определенной цели.
Система – это совокупность элементов и (или) отношений,
закономерно связанных в единое целое, которое обладает
свойствами, отсутствующими у элементов и отношений его
образующих.
www. k ubs au. ru

5.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Система мироздания
www. k ubs au. ru

6.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

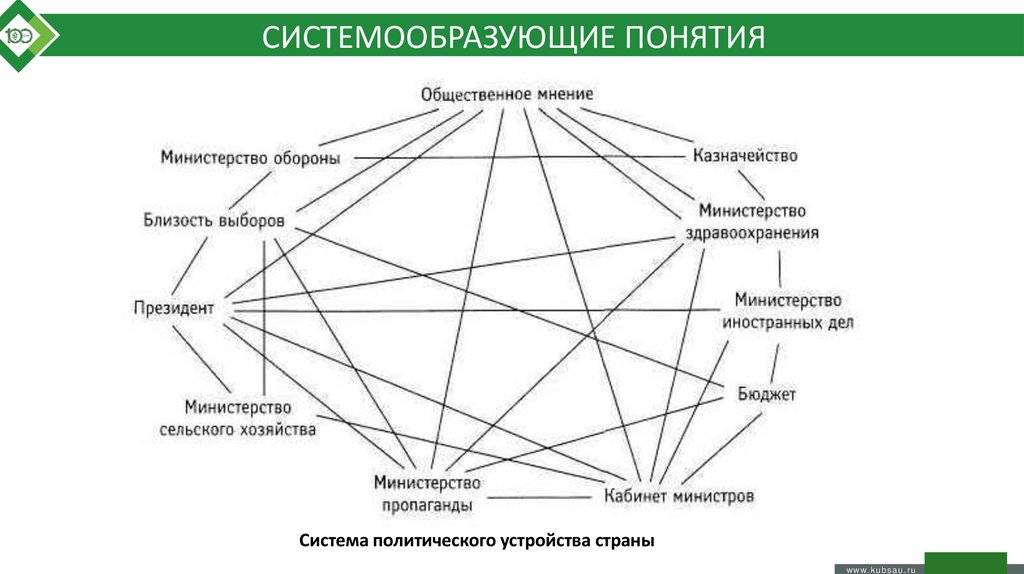

Система политического устройства страны
www. k ubs au. ru

7.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

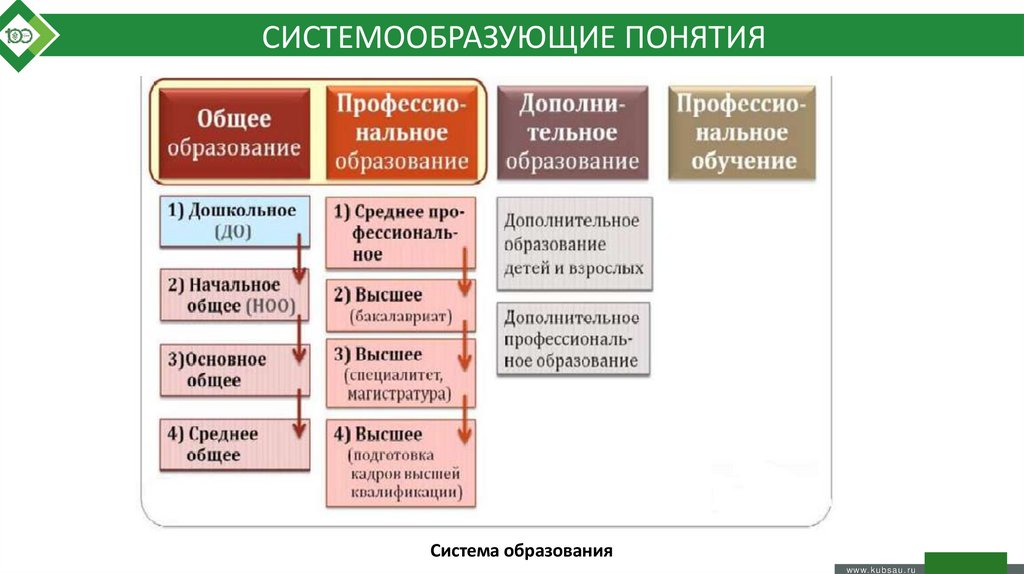

Система образования
www. k ubs au. ru

8.

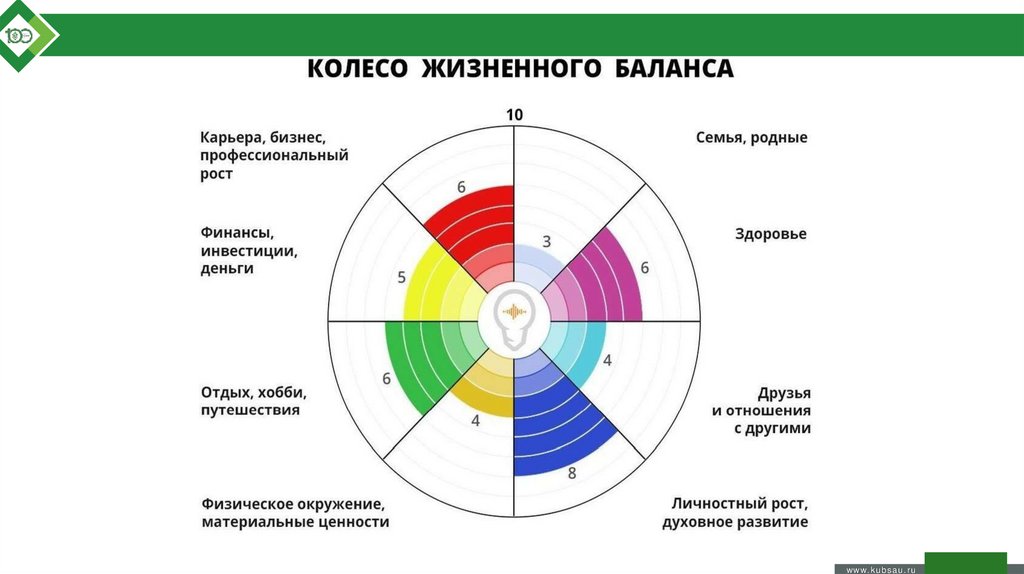

www. k ubs au. ru

9.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

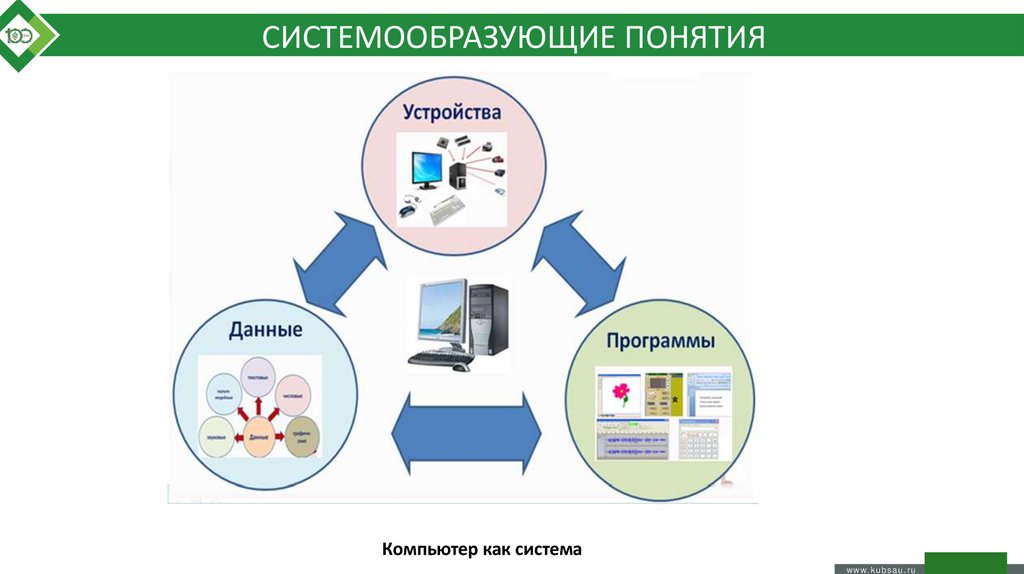

Компьютер как система
www. k ubs au. ru

10.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

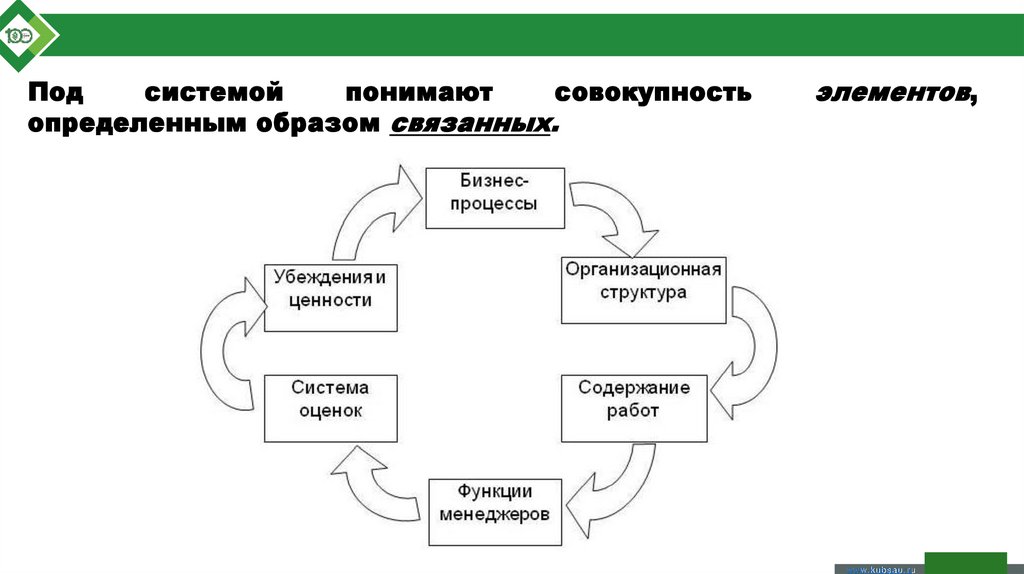

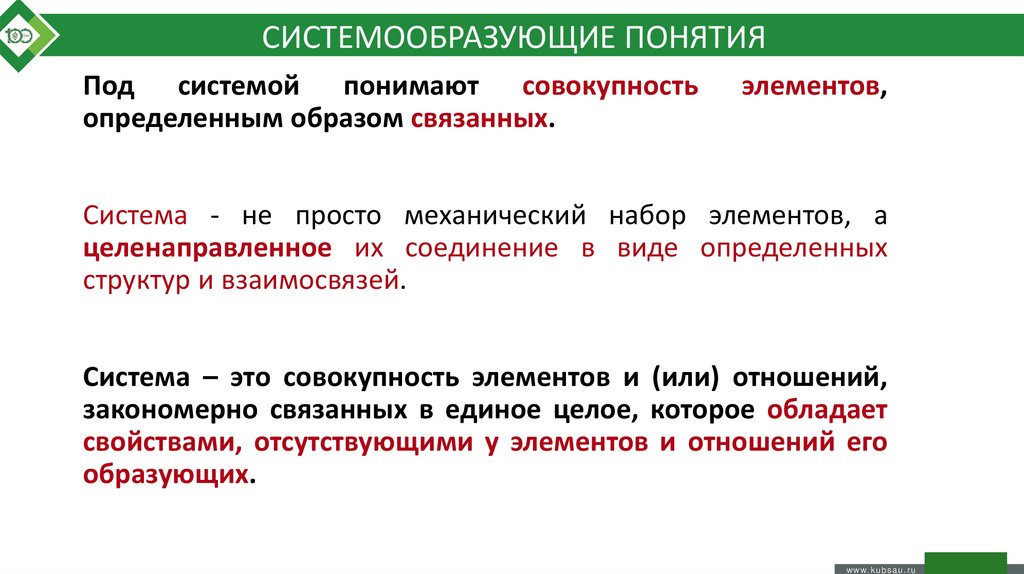

Под системой понимают совокупность элементов,
определенным образом связанных.

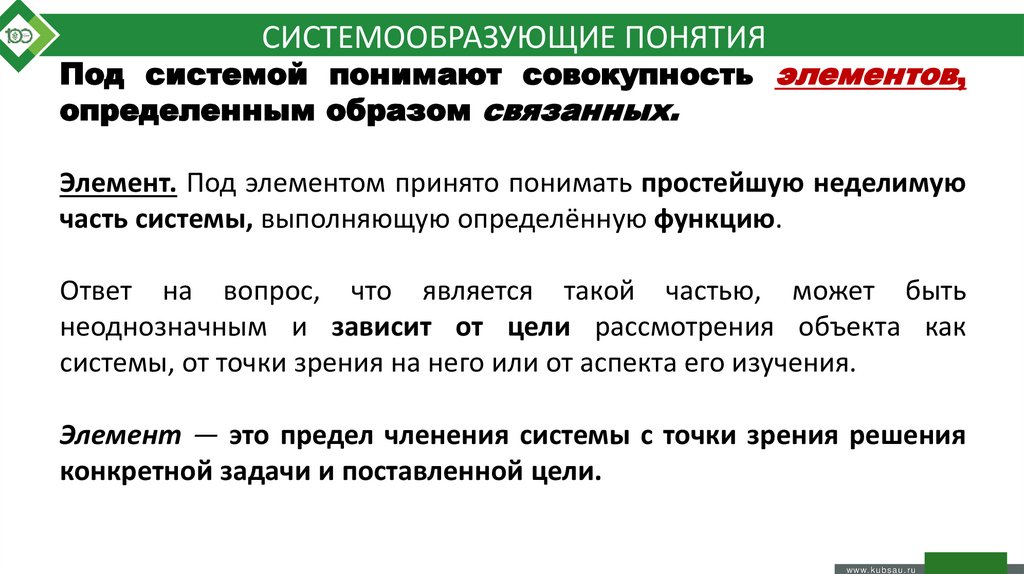

Элемент. Под элементом принято понимать простейшую неделимую
часть системы, выполняющую определённую функцию.
Ответ на вопрос, что является такой частью, может быть
неоднозначным и зависит от цели рассмотрения объекта как
системы, от точки зрения на него или от аспекта его изучения.
Элемент — это предел членения системы с точки зрения решения
конкретной задачи и поставленной цели.
www. k ubs au. ru

11.

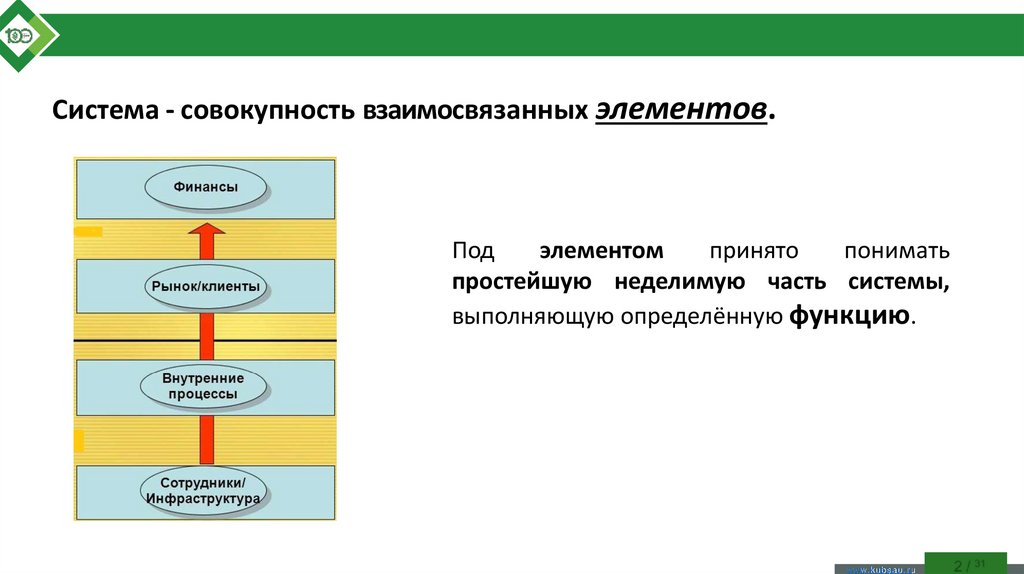

Система - совокупность взаимосвязанных элементов.
Под
элементом
принято
понимать
простейшую неделимую часть системы,
выполняющую определённую функцию.
www.kubsau.ru
www.
k ubs au. ru

12.

Элемент — это предел членения
системы с точки зрения решения
конкретной
задачи
поставленной цели.
и

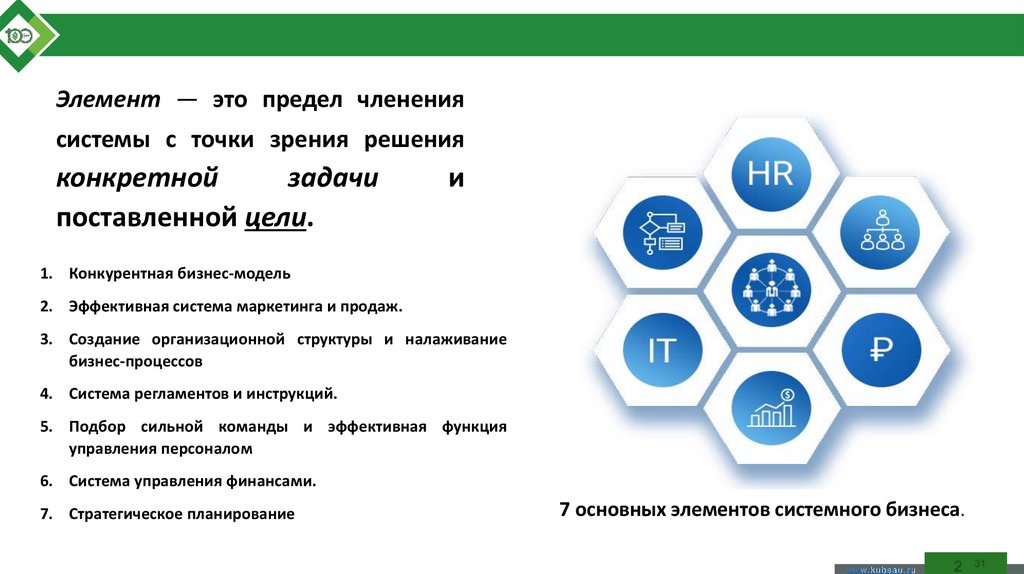

1. Конкурентная бизнес-модель
2. Эффективная система маркетинга и продаж.
3. Создание организационной структуры и налаживание
бизнес-процессов
4. Система регламентов и инструкций.
5. Подбор сильной команды и эффективная функция
управления персоналом
6. Система управления финансами.
7. Стратегическое планирование
7 основных элементов системного бизнеса.
www.kubsau.ru
www.
k ubs au. ru

13.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

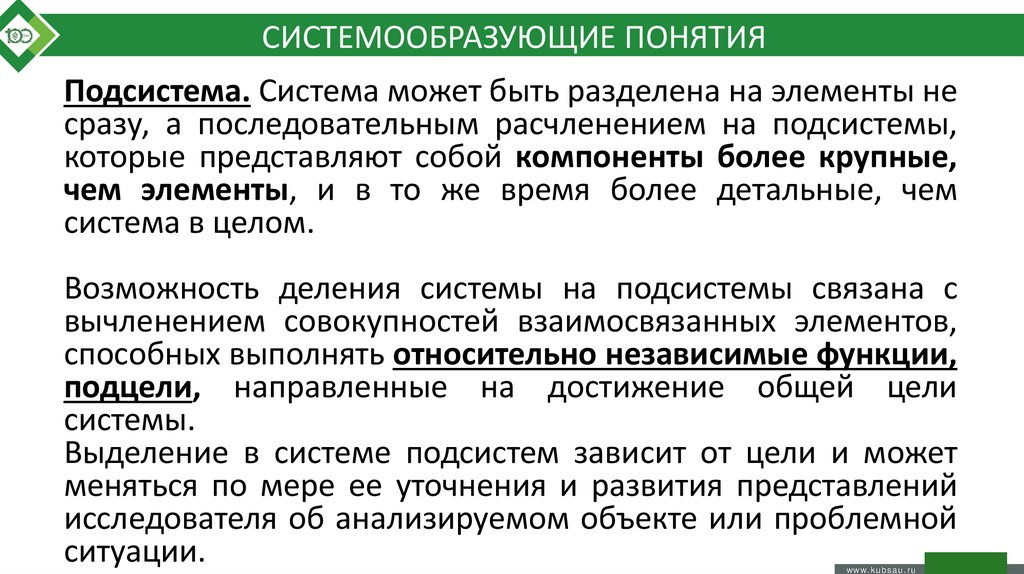

Подсистема. Система может быть разделена на элементы не
сразу, а последовательным расчленением на подсистемы,
которые представляют собой компоненты более крупные,
чем элементы, и в то же время более детальные, чем
система в целом.
Возможность деления системы на подсистемы связана с
вычленением совокупностей взаимосвязанных элементов,
способных выполнять относительно независимые функции,
подцели, направленные на достижение общей цели
системы.
Выделение в системе подсистем зависит от цели и может
меняться по мере ее уточнения и развития представлений
исследователя об анализируемом объекте или проблемной
ситуации.
www. k ubs au. ru

14.

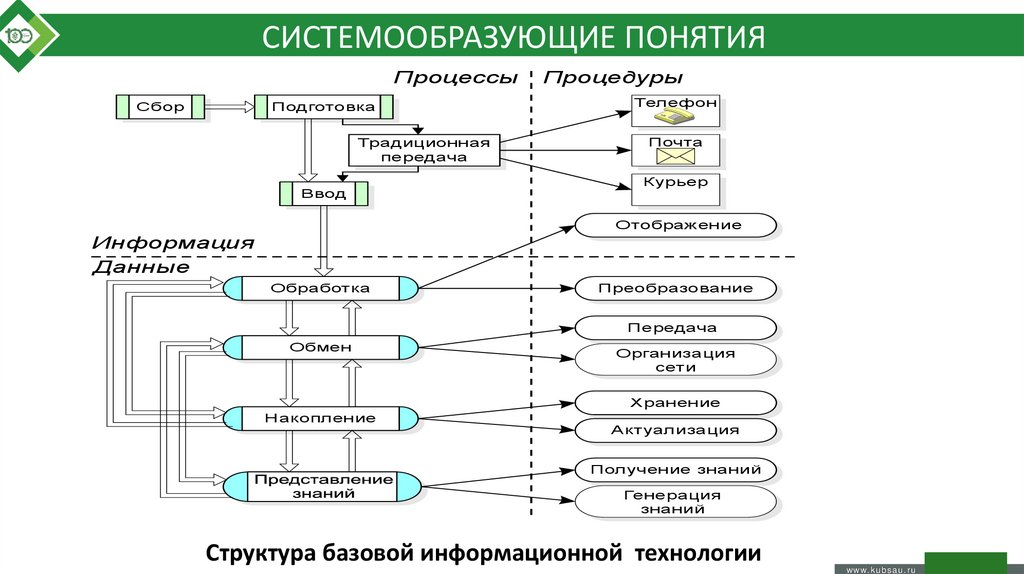

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

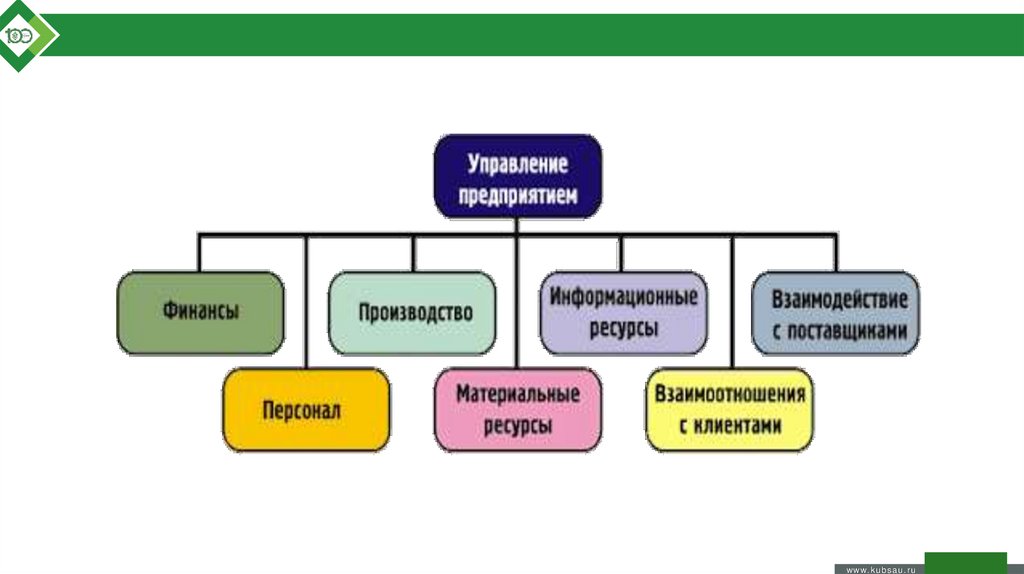

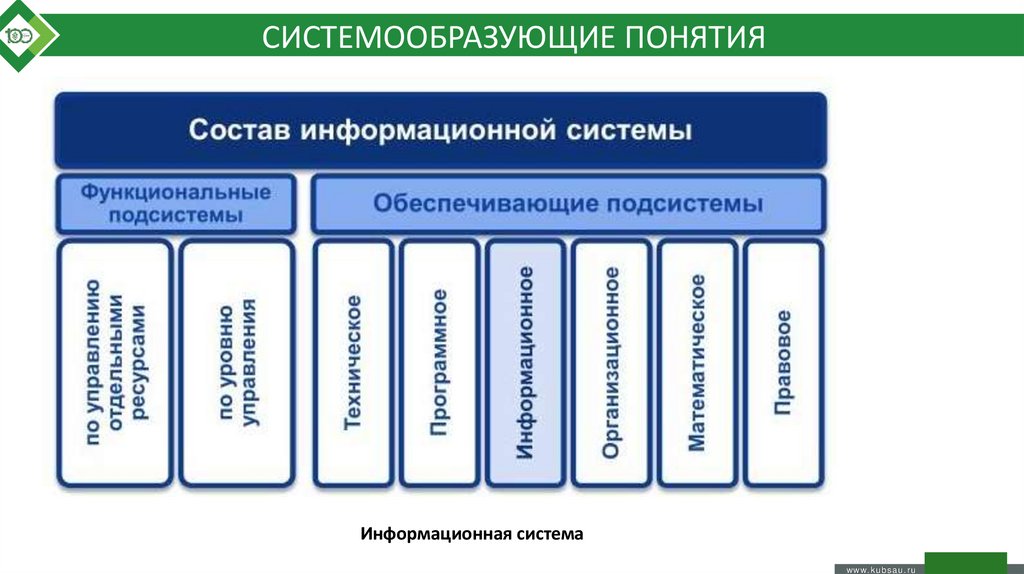

Информационная система
www. k ubs au. ru

15.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

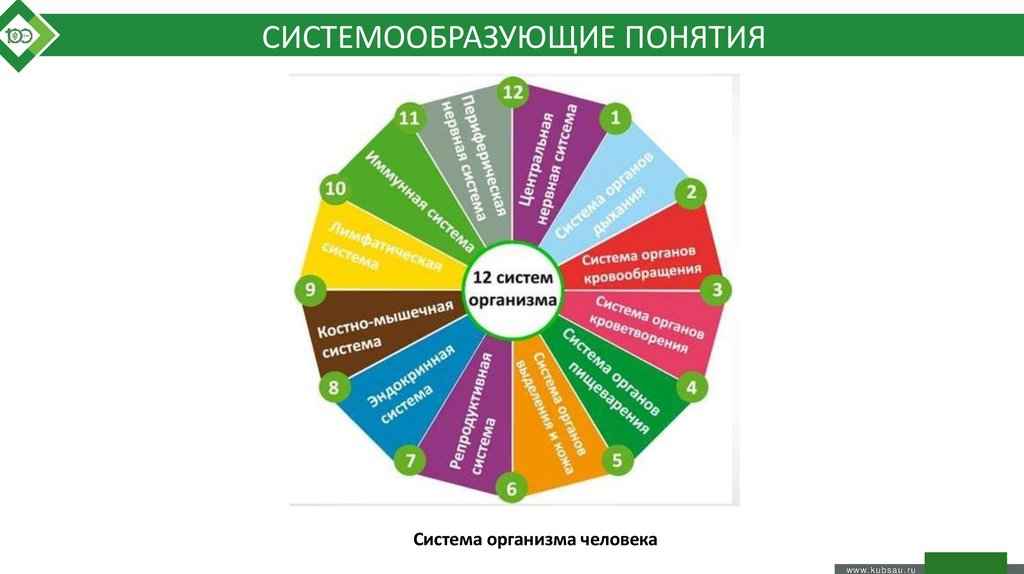

Система организма человека
www. k ubs au. ru

16.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

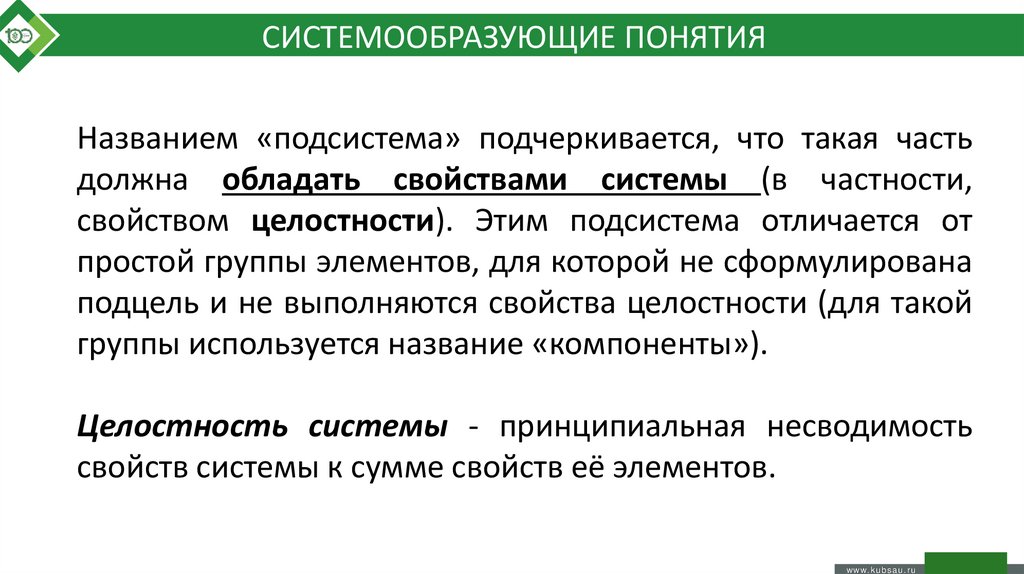

Названием «подсистема» подчеркивается, что такая часть
должна обладать свойствами системы (в частности,
свойством целостности). Этим подсистема отличается от
простой группы элементов, для которой не сформулирована
подцель и не выполняются свойства целостности (для такой
группы используется название «компоненты»).
Целостность системы - принципиальная несводимость
свойств системы к сумме свойств её элементов.
www. k ubs au. ru

17.

www. k ubs au. ru

18.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

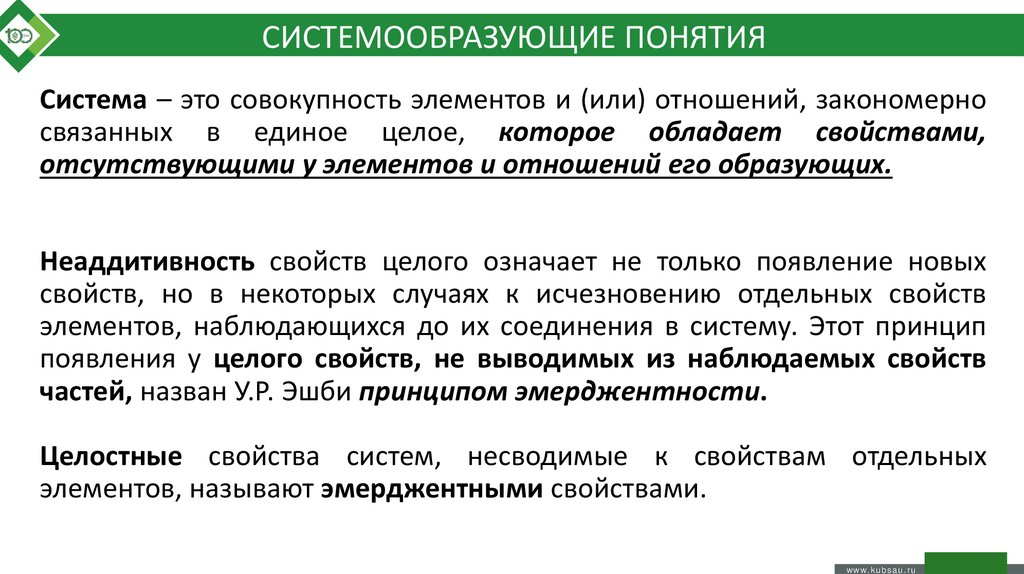

Система – это совокупность элементов и (или) отношений, закономерно
связанных в единое целое, которое обладает свойствами,
отсутствующими у элементов и отношений его образующих.
Неаддитивность свойств целого означает не только появление новых
свойств, но в некоторых случаях к исчезновению отдельных свойств
элементов, наблюдающихся до их соединения в систему. Этот принцип
появления у целого свойств, не выводимых из наблюдаемых свойств
частей, назван У.Р. Эшби принципом эмерджентности.
Целостные свойства систем, несводимые к свойствам отдельных
элементов, называют эмерджентными свойствами.
www. k ubs au. ru

19.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

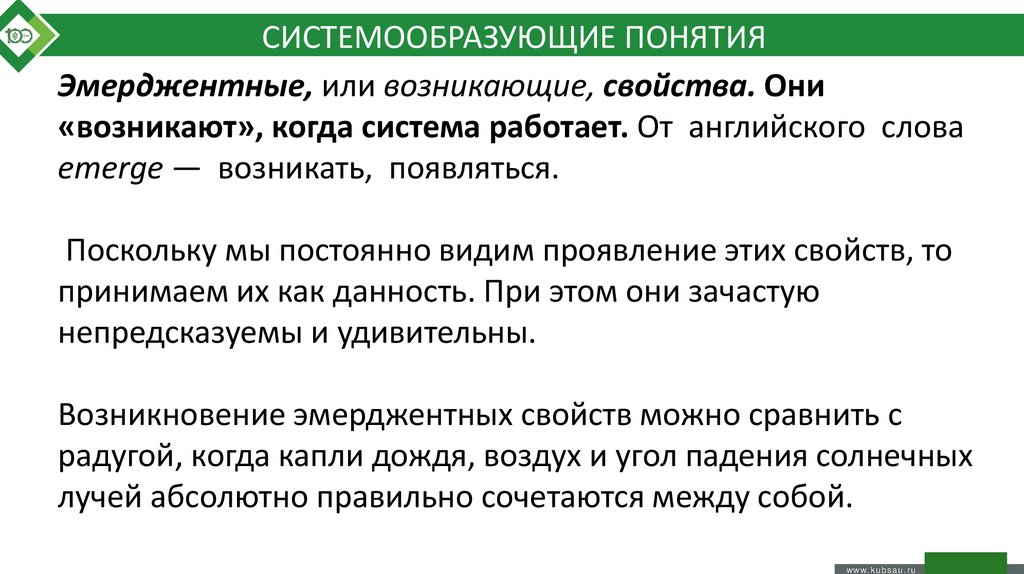

Эмерджентные, или возникающие, свойства. Они
«возникают», когда система работает. От английского слова
emerge — возникать, появляться.
Поскольку мы постоянно видим проявление этих свойств, то
принимаем их как данность. При этом они зачастую
непредсказуемы и удивительны.
Возникновение эмерджентных свойств можно сравнить с
радугой, когда капли дождя, воздух и угол падения солнечных
лучей абсолютно правильно сочетаются между собой.
www. k ubs au. ru

20.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

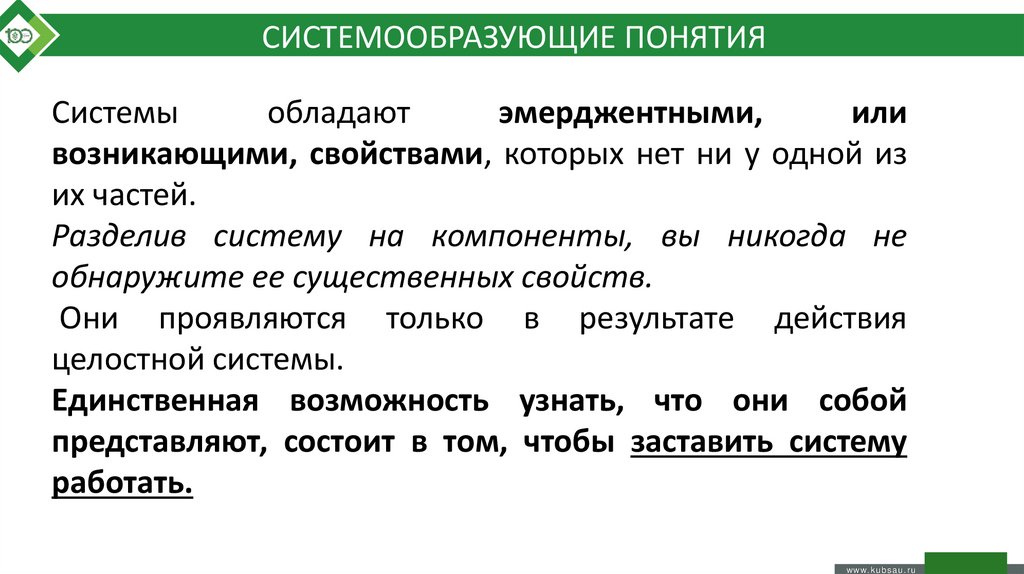

Системы
обладают
эмерджентными,
или
возникающими, свойствами, которых нет ни у одной из
их частей.
Разделив систему на компоненты, вы никогда не
обнаружите ее существенных свойств.
Они проявляются только в результате действия
целостной системы.
Единственная возможность узнать, что они собой
представляют, состоит в том, чтобы заставить систему
работать.
www. k ubs au. ru

21.

www. k ubs au. ru

22.

www. k ubs au. ru

23.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

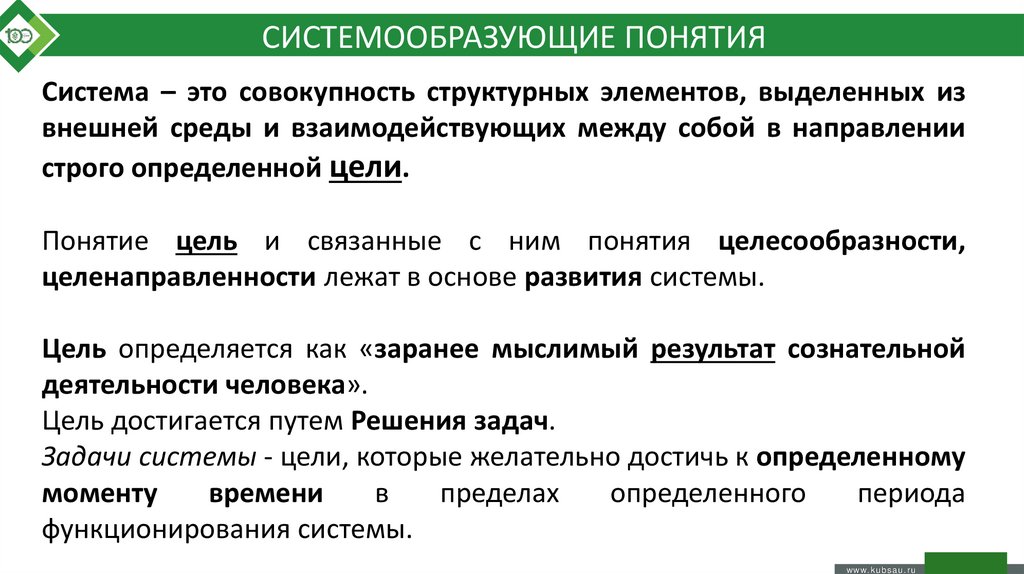

Система – это совокупность структурных элементов, выделенных из
внешней среды и взаимодействующих между собой в направлении
строго определенной цели.
Понятие цель и связанные с ним понятия целесообразности,
целенаправленности лежат в основе развития системы.
Цель определяется как «заранее мыслимый результат сознательной
деятельности человека».
Цель достигается путем Решения задач.
Задачи системы - цели, которые желательно достичь к определенному
моменту
времени
в
пределах
определенного
периода
функционирования системы.
www. k ubs au. ru

24.

3.1 Системообразующие понятия

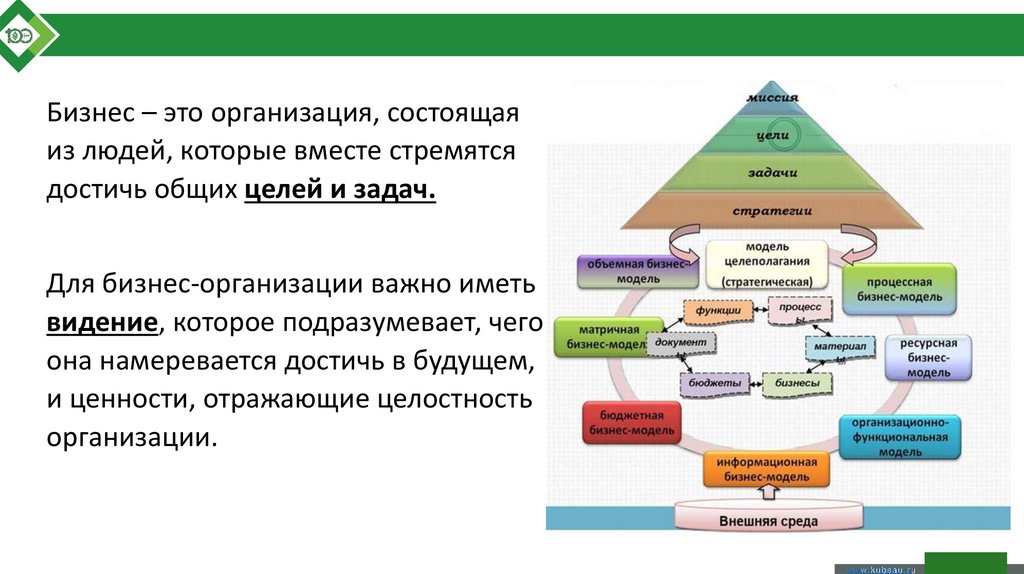

Бизнес
– это организация, состоящая
из людей, которые вместе стремятся
достичь общих целей и задач.
Для бизнес-организации важно иметь
видение, которое подразумевает, чего
она намеревается достичь в будущем,
и ценности, отражающие целостность
организации.
www.kubsau.ru
www.
k ubs au. ru

25.

Под
системой
понимают
совокупность
определенным образом связанных.
элементов,
www.kubsau.ru
www.
k ubs au. ru

26.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

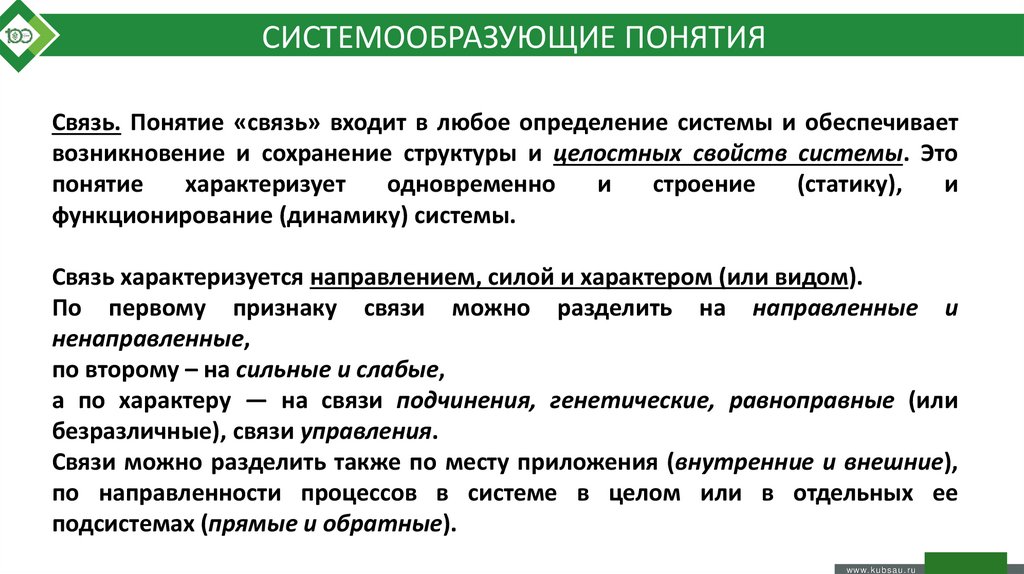

Связь. Понятие «связь» входит в любое определение системы и обеспечивает
возникновение и сохранение структуры и целостных свойств системы. Это
понятие
характеризует
одновременно
и
строение
(статику),
и
функционирование (динамику) системы.
Связь характеризуется направлением, силой и характером (или видом).
По первому признаку связи можно разделить на направленные и
ненаправленные,
по второму – на сильные и слабые,
а по характеру — на связи подчинения, генетические, равноправные (или
безразличные), связи управления.
Связи можно разделить также по месту приложения (внутренние и внешние),
по направленности процессов в системе в целом или в отдельных ее
подсистемах (прямые и обратные).
www. k ubs au. ru

27.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

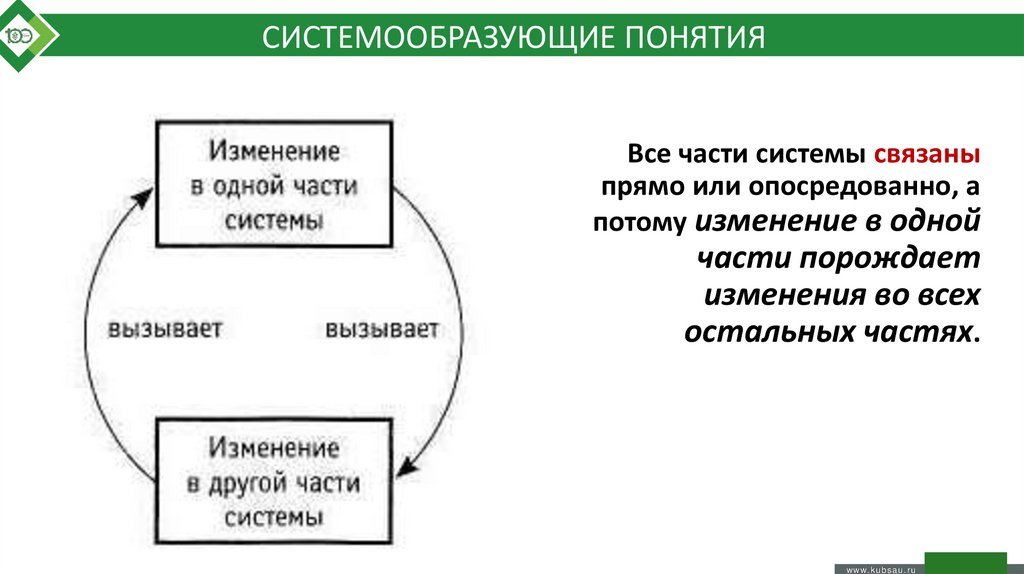

Все части системы связаны
прямо или опосредованно, а
потому изменение в одной
части порождает
изменения во всех
остальных частях.
www. k ubs au. ru

28.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

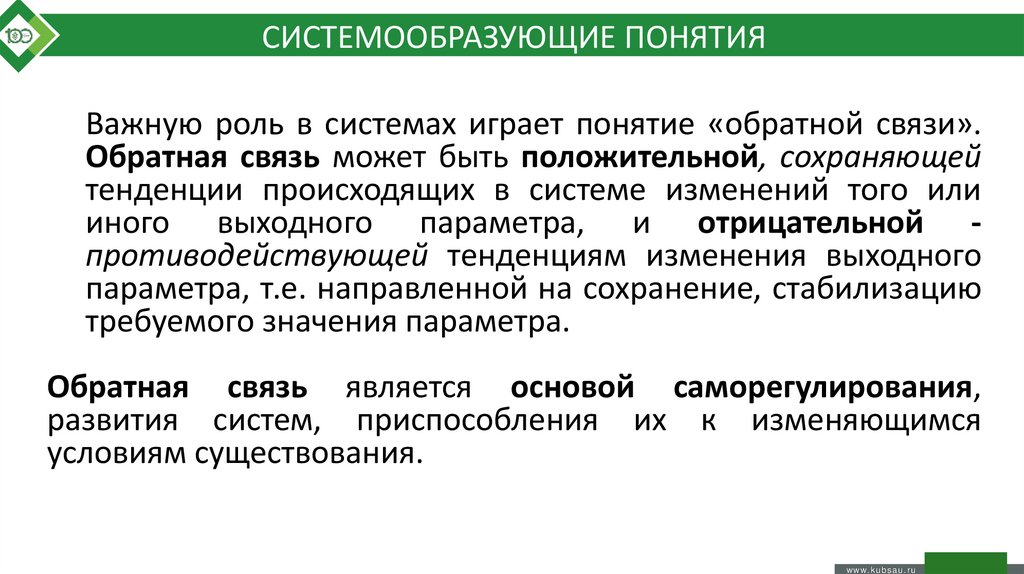

Важную роль в системах играет понятие «обратной связи».
Обратная связь может быть положительной, сохраняющей
тенденции происходящих в системе изменений того или
иного выходного параметра, и отрицательной противодействующей тенденциям изменения выходного
параметра, т.е. направленной на сохранение, стабилизацию
требуемого значения параметра.
Обратная связь является основой саморегулирования,
развития систем, приспособления их к изменяющимся
условиям существования.
www. k ubs au. ru

29.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

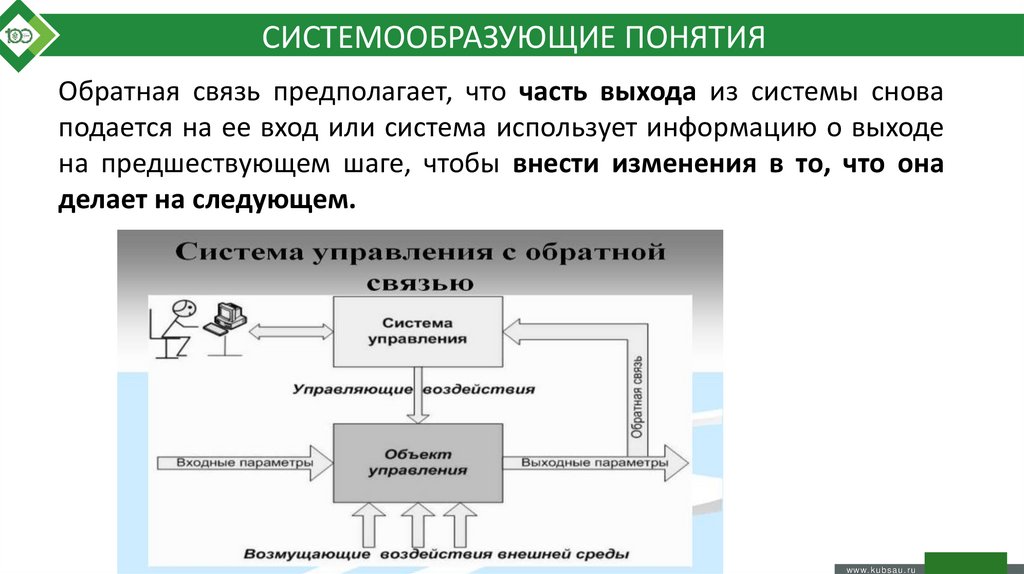

Обратная связь предполагает, что часть выхода из системы снова
подается на ее вход или система использует информацию о выходе
на предшествующем шаге, чтобы внести изменения в то, что она
делает на следующем.
www. k ubs au. ru

30.

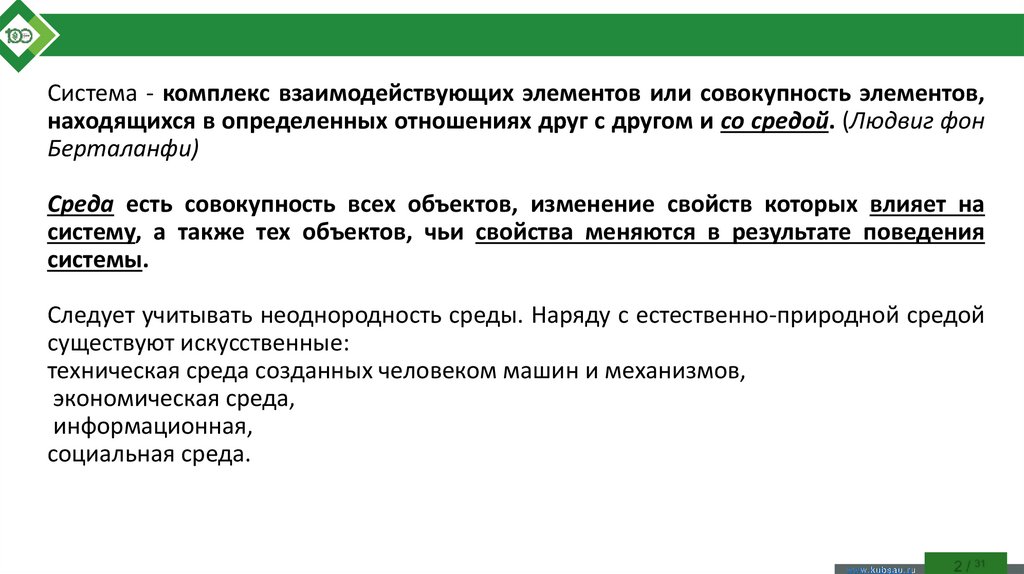

Система - комплекс взаимодействующих элементов или совокупность элементов,
находящихся в определенных отношениях друг с другом и со средой. (Людвиг фон
Берталанфи)
Среда есть совокупность всех объектов, изменение свойств которых влияет на
систему, а также тех объектов, чьи свойства меняются в результате поведения
системы.

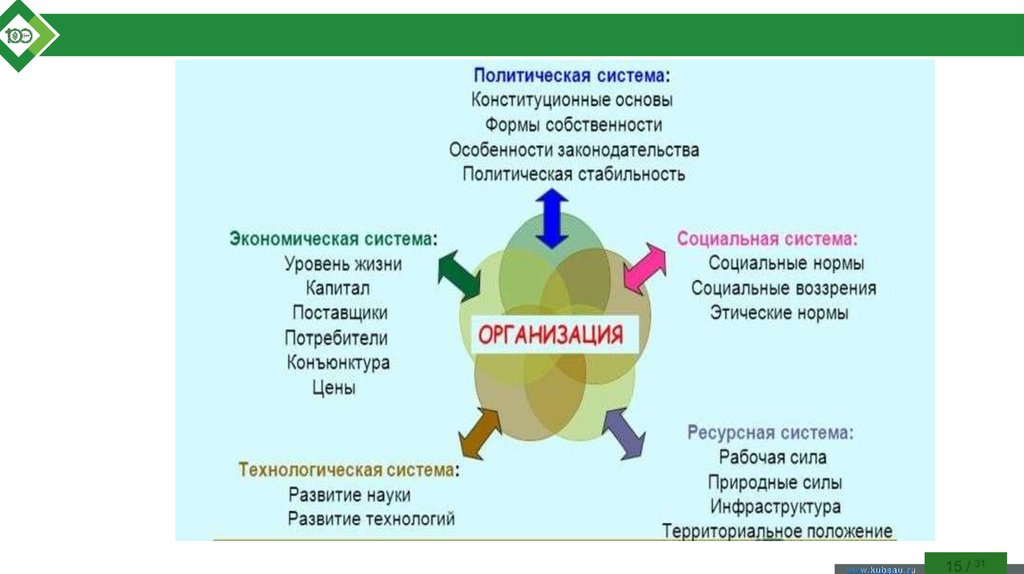

Следует учитывать неоднородность среды. Наряду с естественно-природной средой
существуют искусственные:
техническая среда созданных человеком машин и механизмов,
экономическая среда,
информационная,
социальная среда.
www.kubsau.ru
www.
k ubs au. ru

31.

3.1 Системообразующие понятия
www.kubsau.ru
www.
k ubs au. ru

32.

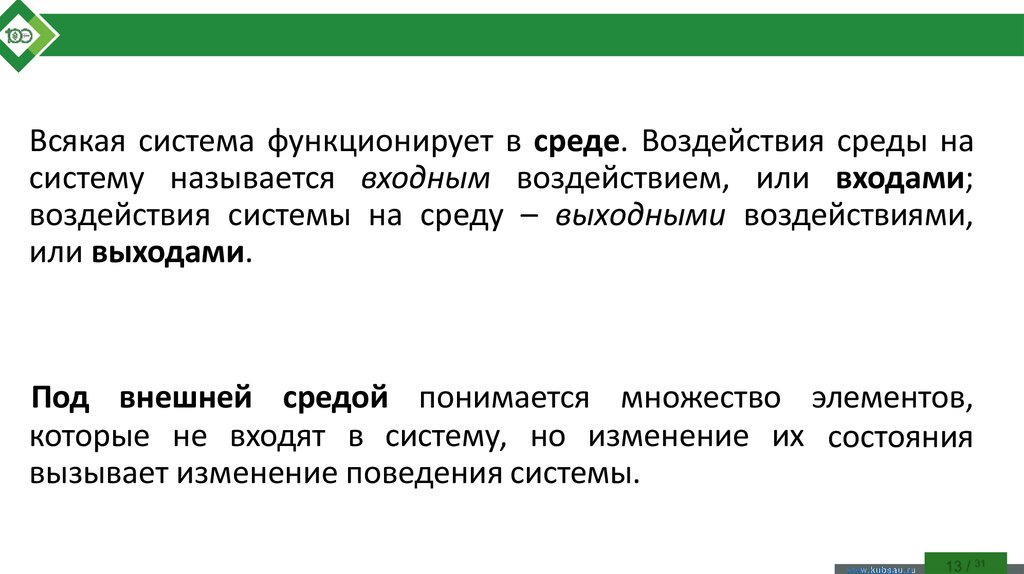

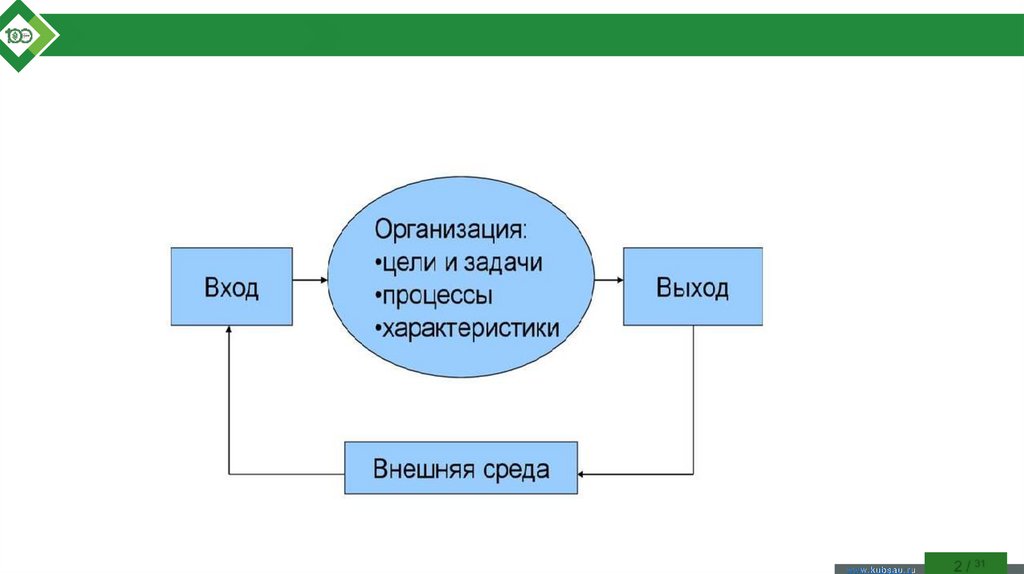

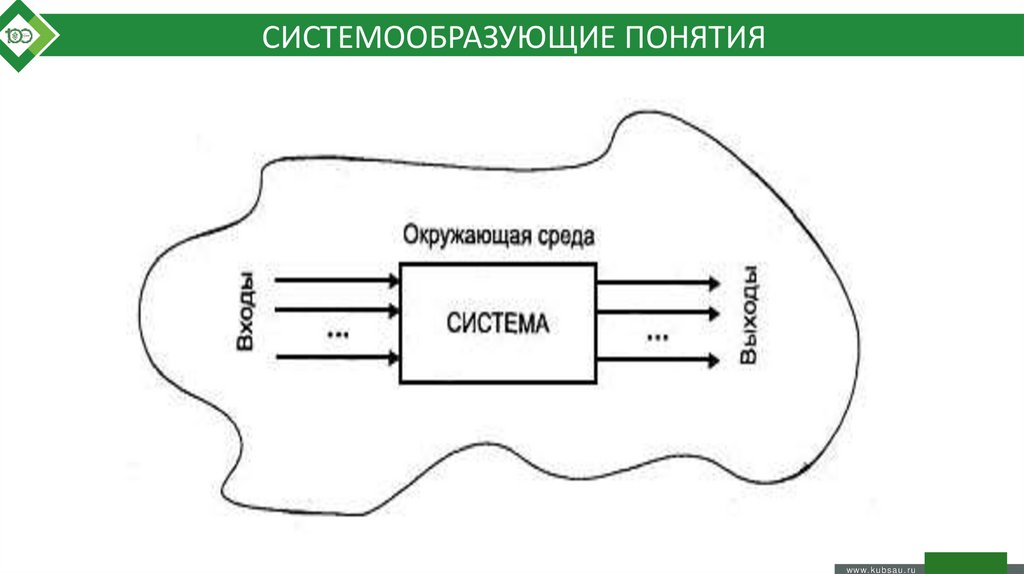

Всякая система функционирует в среде. Воздействия среды на
систему называется входным воздействием, или входами;
воздействия системы на среду – выходными воздействиями,
или выходами.
Под внешней средой понимается множество элементов,
которые не входят в систему, но изменение их состояния
вызывает изменение поведения системы.
www.kubsau.ru
www.
k ubs au. ru

33.

www.kubsau.ru
www.
k ubs au. ru

34.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

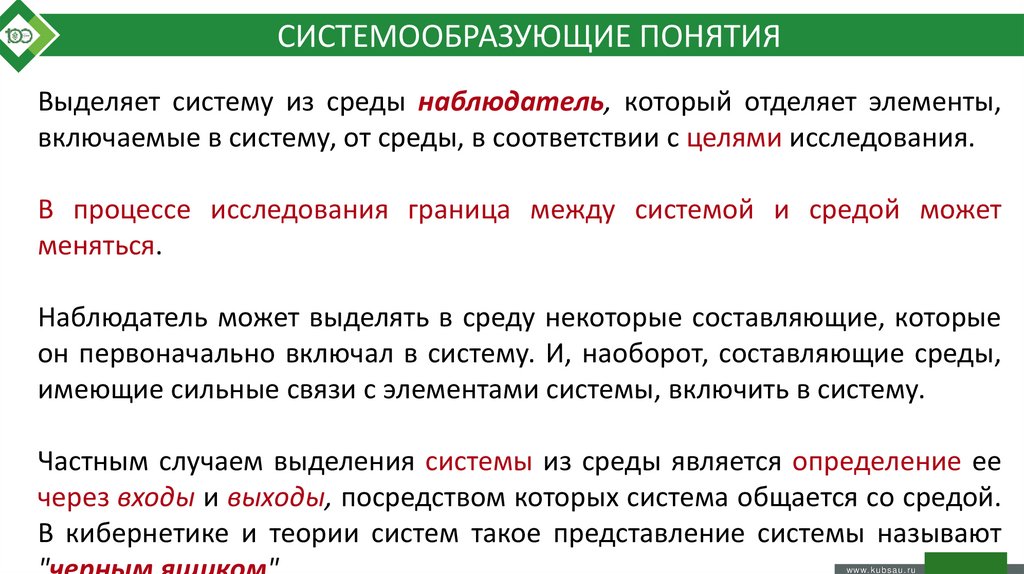

Выделяет систему из среды наблюдатель, который отделяет элементы,
включаемые в систему, от среды, в соответствии с целями исследования.
В процессе исследования граница между системой и средой может
меняться.
Наблюдатель может выделять в среду некоторые составляющие, которые
он первоначально включал в систему. И, наоборот, составляющие среды,
имеющие сильные связи с элементами системы, включить в систему.
Частным случаем выделения системы из среды является определение ее
через входы и выходы, посредством которых система общается со средой.
В кибернетике и теории систем такое представление системы называют
www. k ubs au. ru

35.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
www. k ubs au. ru

36.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

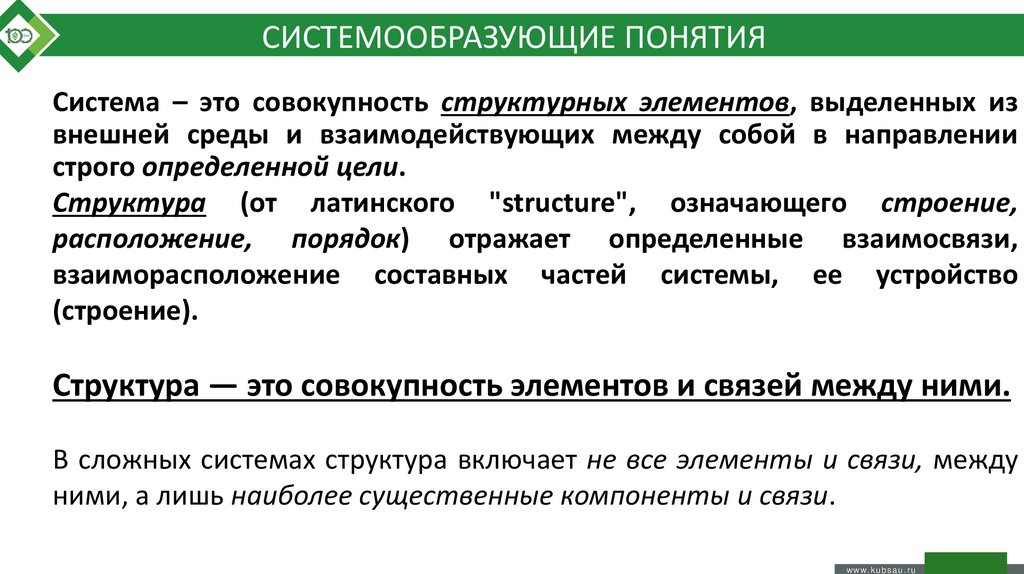

Система – это совокупность структурных элементов, выделенных из
внешней среды и взаимодействующих между собой в направлении
строго определенной цели.

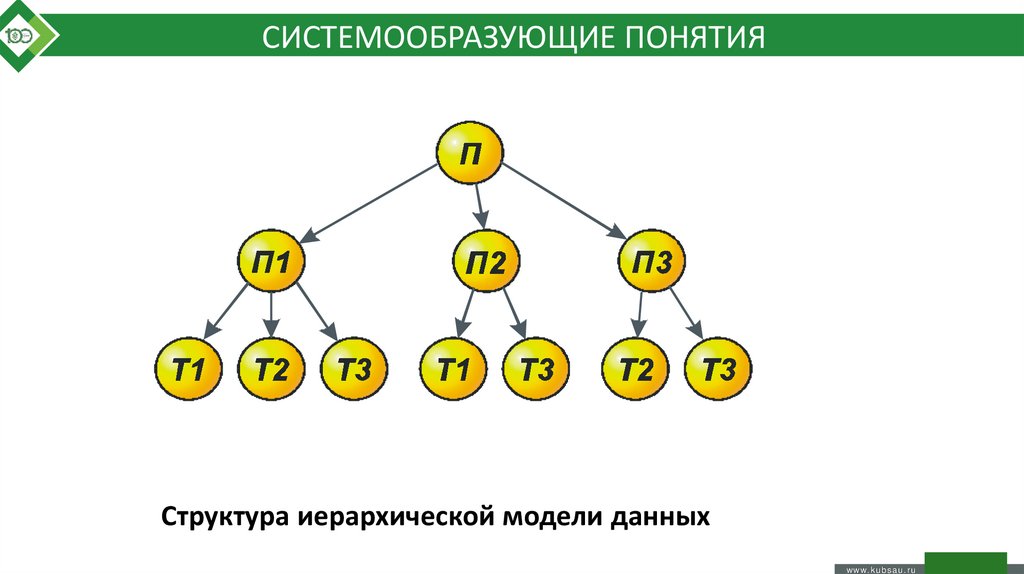

Структура (от латинского "structure", означающего строение,
расположение, порядок) отражает определенные взаимосвязи,
взаиморасположение составных частей системы, ее устройство
(строение).
Структура — это совокупность элементов и связей между ними.
В сложных системах структура включает не все элементы и связи, между
ними, а лишь наиболее существенные компоненты и связи.
www. k ubs au. ru

37.

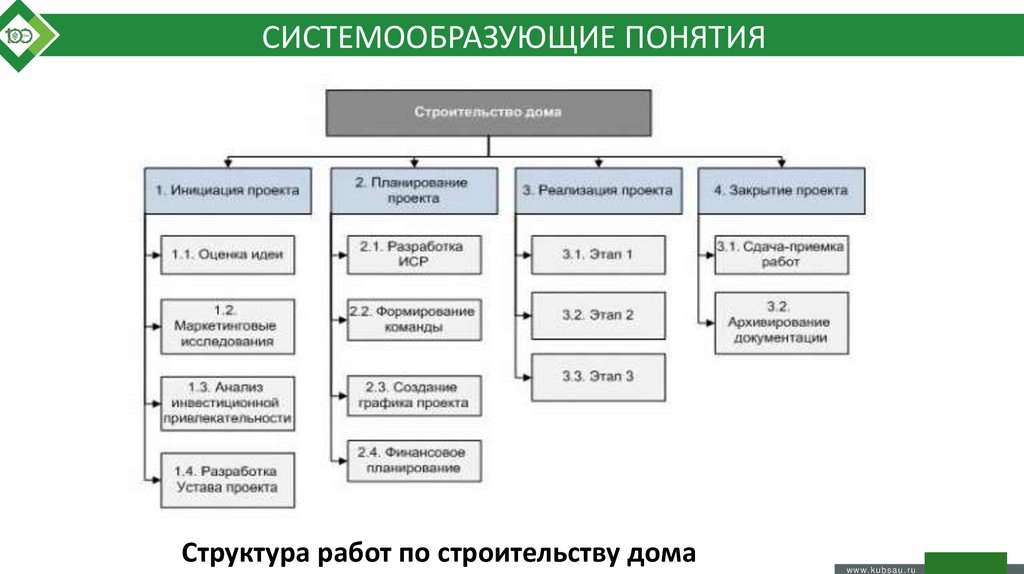

3.1 Системообразующие понятия

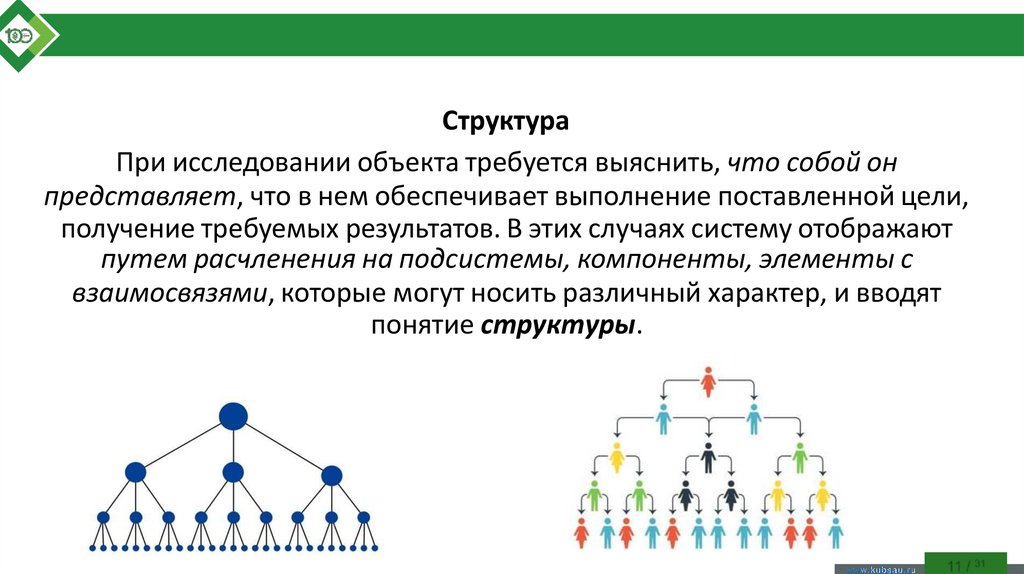

Структура

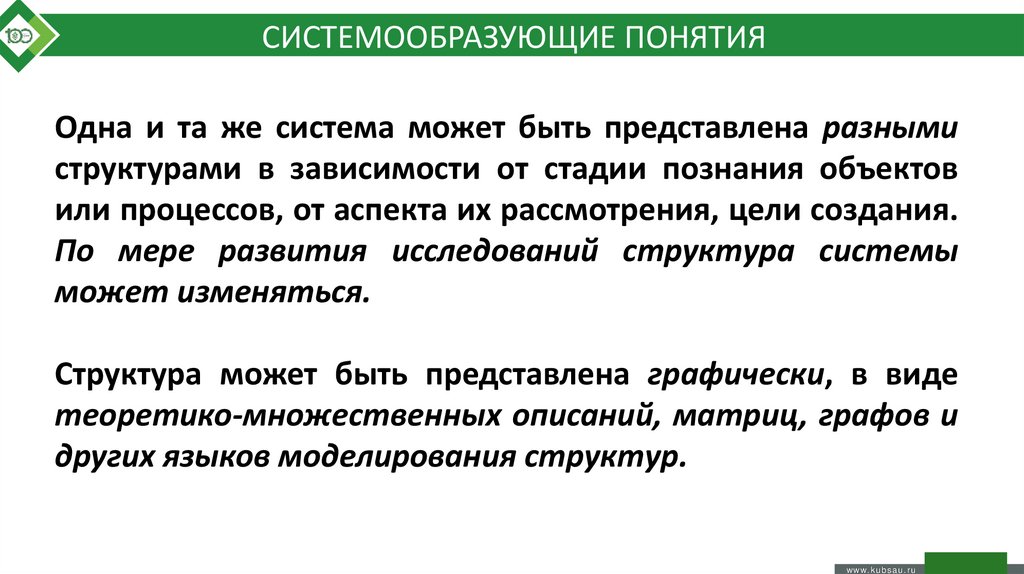

При исследовании объекта требуется выяснить, что собой он
представляет, что в нем обеспечивает выполнение поставленной цели,
получение требуемых результатов. В этих случаях систему отображают
путем расчленения на подсистемы, компоненты, элементы с
взаимосвязями, которые могут носить различный характер, и вводят
понятие структуры.
www.kubsau.ru
www.
k ubs au. ru

38.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Процессы
Сбор
Подготовка
Традиционная
передача
Ввод
Процедуры
Телефон
Почта
Курьер
Отображение
Информация
Данные
Обработка
Преобразование
Передача
Обмен
Организация
сети
Хранение
Накопление
Актуализация
Получение знаний
Генерация
знаний
Структура базовой информационной технологии
www. k ubs au. ru

39.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Одна и та же система может быть представлена разными
структурами в зависимости от стадии познания объектов
или процессов, от аспекта их рассмотрения, цели создания.
По мере развития исследований структура системы
может изменяться.
Структура может быть представлена графически, в виде
теоретико-множественных описаний, матриц, графов и
других языков моделирования структур.
www. k ubs au. ru

40.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Кооперати
вный
участок
ПАЙЩИКИ
Iв
Iо
Iв
Iо
х
с
х
с
Потребительск
ое
обществоIв
Ревизионная
комиссия
Iв
х
СОВЕТ
Iв
х
Общее
собрание
представителе
й
ПРАВЛЕНИЕ
СОВЕТ
ХОЗЯЙСТВЕННЫЕ
СУБЪЕКТЫ
Iо
V
х
Ревизионная
комиссия
СОВЕТ
ПРАВЛЕНИЕ
ХОЗЯЙСТВЕННЫЕ
СУБЪЕКТЫ
х
Общее
собрание
уполномоченн
ых
Iв
Кооперати
вный
участок
Iо Районное потребительское
общество
с
Iв
Районный союз потребительских
обществ
х
Кооперати
вный
участок
Ревизионная
комиссия
ПРАВЛЕНИЕ
ХОЗЯЙСТВЕННЫЕ
СУБЪЕКТЫ
V
V
Iв
с
х
Iо
с
Iв
х
Общее
собрание
представителе
й
Iо
ПРАВЛЕНИЕ
Краевой
союз
потребительских
обществ
СОВЕТ
с
Iо
Ревизионная
комиссия
с
Iв
х
Iв
х
ХОЗЯЙСТВЕННЫЕ
СУБЪЕКТЫ
V
Центральный
союз
потребительс
ких обществ
Iв
х

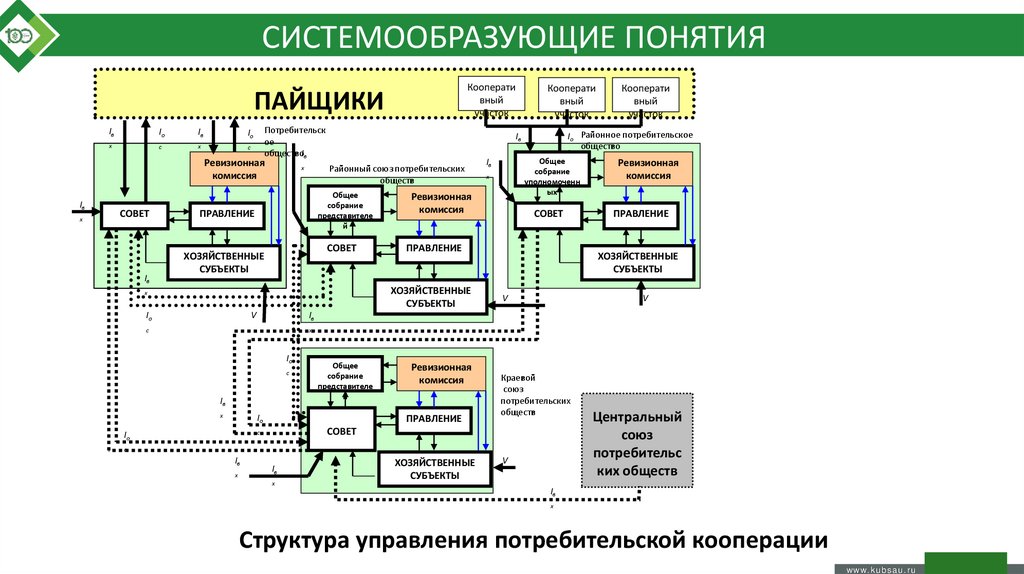

Структура управления потребительской кооперации
www. k ubs au. ru

41.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
+
х1
х10
х2
+
+
+
х9
+ +
+
+
+
х3
+
+
х8
х4
+
+
+
+
х7
+
+
х5
+
х6

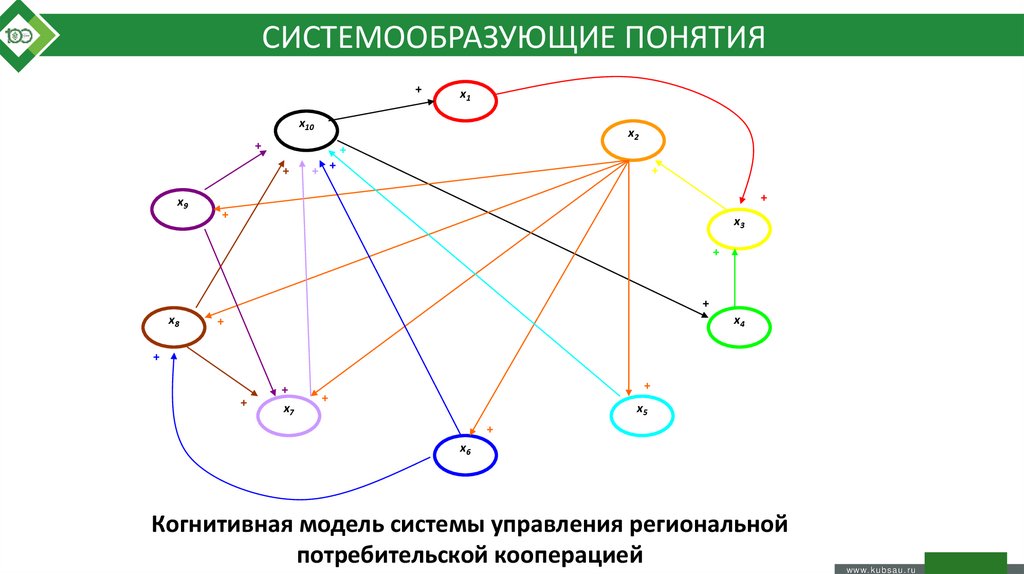

Когнитивная модель системы управления региональной
потребительской кооперацией
www. k ubs au. ru

42.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

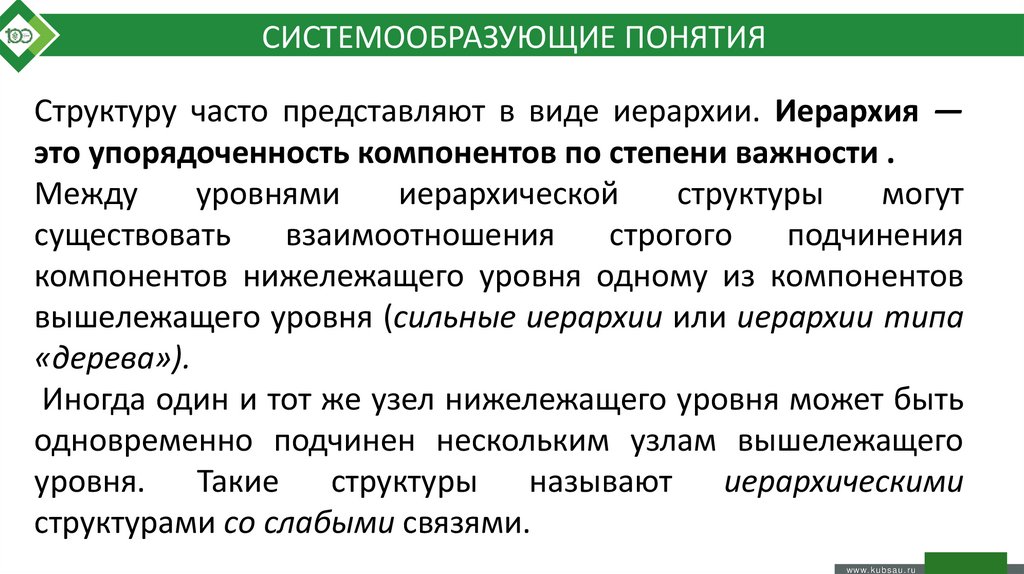

Структуру часто представляют в виде иерархии. Иерархия —
это упорядоченность компонентов по степени важности .
Между
уровнями
иерархической
структуры
могут
существовать
взаимоотношения
строгого
подчинения
компонентов нижележащего уровня одному из компонентов
вышележащего уровня (сильные иерархии или иерархии типа
«дерева»).
Иногда один и тот же узел нижележащего уровня может быть
одновременно подчинен нескольким узлам вышележащего
уровня. Такие структуры
называют
иерархическими
структурами со слабыми связями.
www. k ubs au. ru

43.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Структура иерархической модели данных
www. k ubs au. ru

44.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

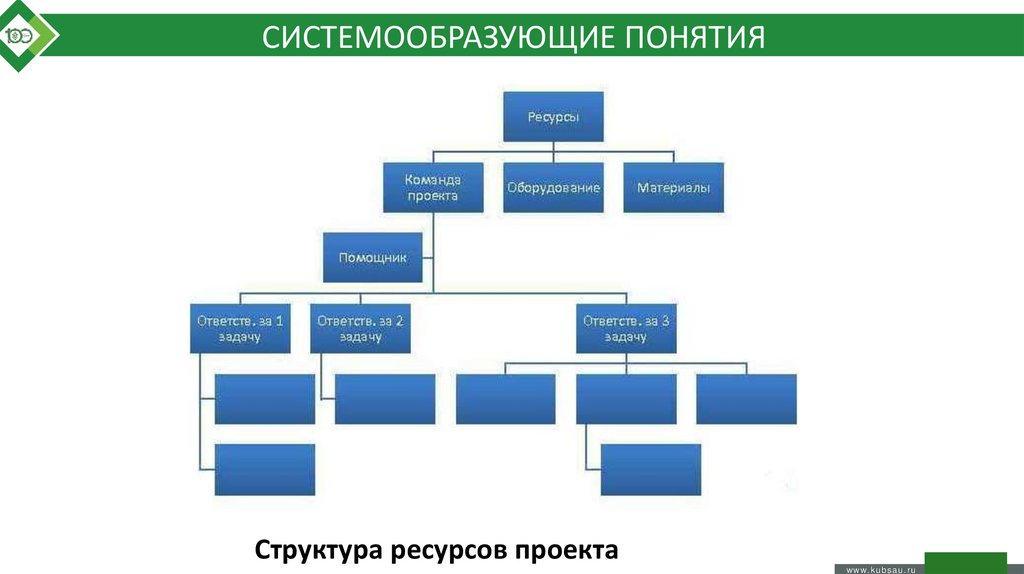

Структура ресурсов проекта
www. k ubs au. ru

45.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Структура работ по строительству дома
www. k ubs au. ru

46.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ
Под системой понимают совокупность
определенным образом связанных.
элементов,
Система - не просто механический набор элементов, а
целенаправленное их соединение в виде определенных
структур и взаимосвязей.
Система – это совокупность элементов и (или) отношений,
закономерно связанных в единое целое, которое обладает
свойствами, отсутствующими у элементов и отношений его
образующих.
www. k ubs au. ru

47.

Система – это совокупность структурных элементов, выделенных из
внешней среды и взаимодействующих между собой в направлении
строго определенной цели.
Под системой понимают совокупность элементов, определенным
образом связанных.
Система – это совокупность структурных элементов, выделенных из
внешней среды и взаимодействующих между собой в направлении
строго определенной цели.
Система - комплекс взаимодействующих элементов или совокупность
элементов, находящихся в определенных отношениях друг с другом и
со средой.
www. k ubs au. ru

48.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

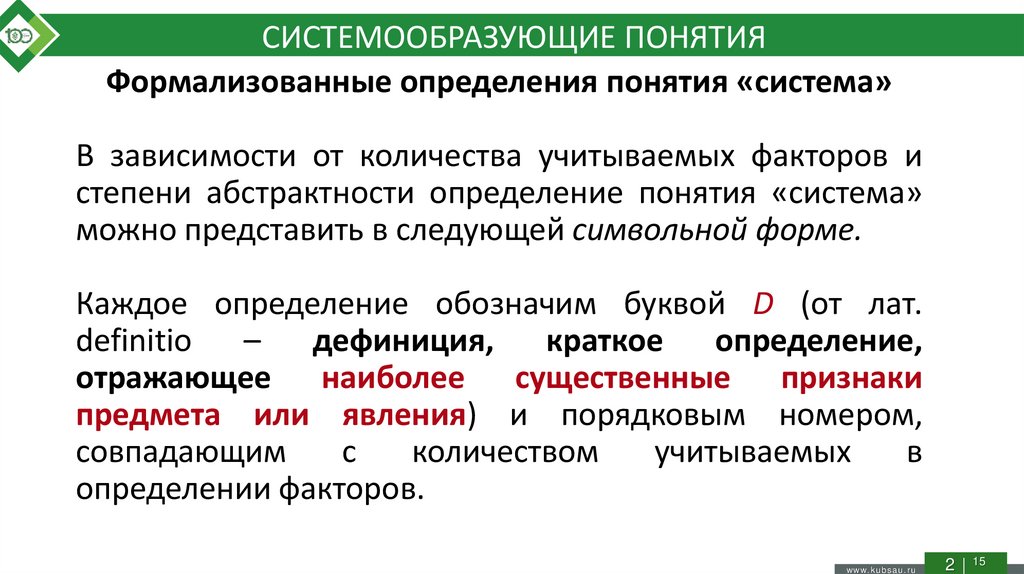

Формализованные определения понятия «система»
В зависимости от количества учитываемых факторов и
степени абстрактности определение понятия «система»
можно представить в следующей символьной форме.
Каждое определение обозначим буквой D (от лат.
definitio
–
дефиниция,
краткое
определение,
отражающее наиболее существенные признаки
предмета или явления) и порядковым номером,
совпадающим
с
количеством
учитываемых
в
определении факторов.
www. k ubs au. ru
2 | 15

49.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

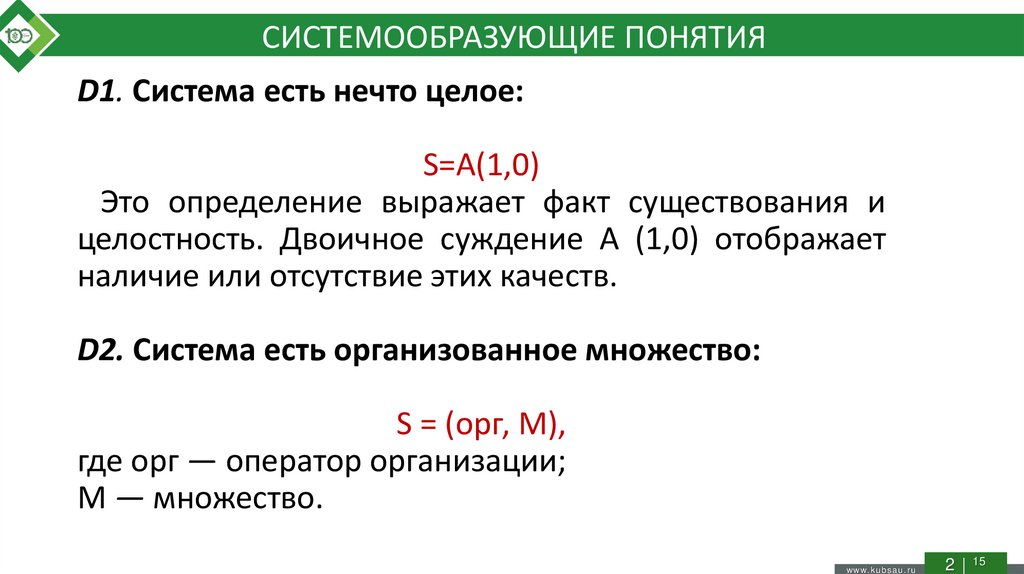

D1. Система есть нечто целое:
S=A(1,0)
Это определение выражает факт существования и
целостность. Двоичное суждение А (1,0) отображает
наличие или отсутствие этих качеств.
D2. Система есть организованное множество:
S = (орг, М),
где орг — оператор организации;
М — множество.
www. k ubs au. ru
2 | 15

50.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

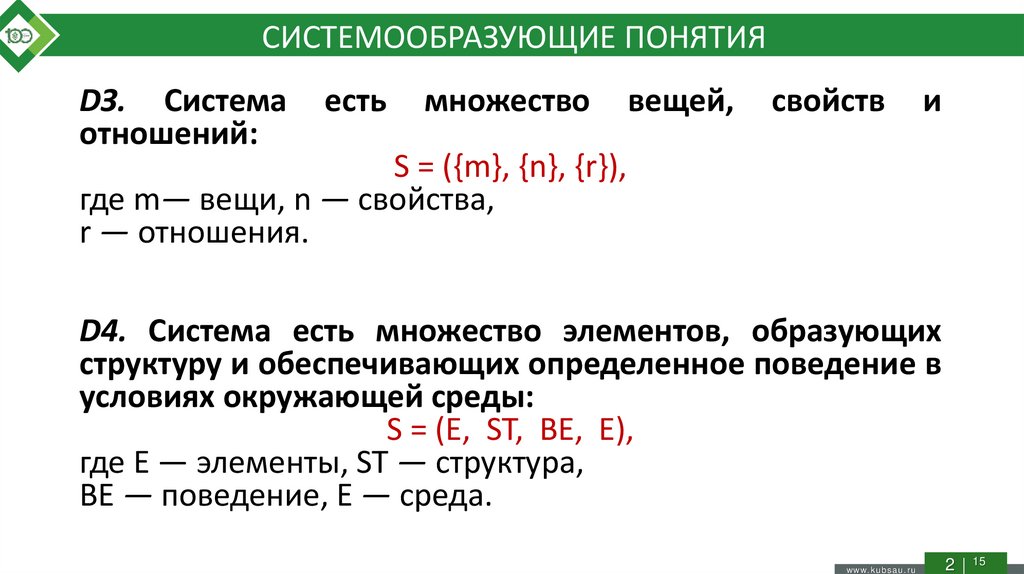

DЗ. Система
отношений:
есть
множество
вещей,
свойств
и
S = ({m}, {n}, {r}),
где m— вещи, n — свойства,
r — отношения.
D4. Система есть множество элементов, образующих
структуру и обеспечивающих определенное поведение в
условиях окружающей среды:
S = (E, ST, BE, E),
где E — элементы, SТ — структура,
ВЕ — поведение, Е — среда.
www. k ubs au. ru
2 | 15

51.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

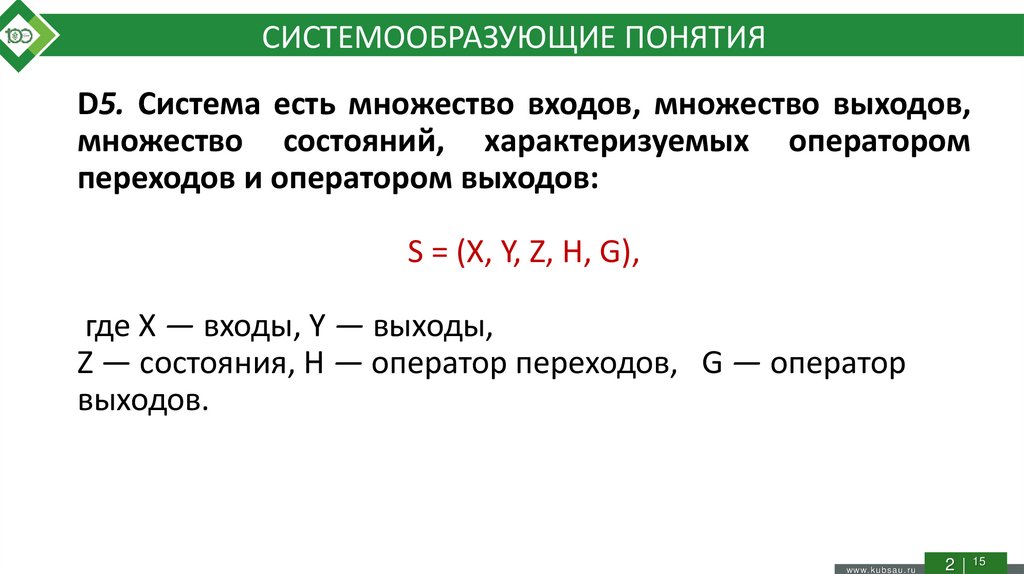

D5. Система есть множество входов, множество выходов,
множество состояний, характеризуемых оператором
переходов и оператором выходов:
S = (X, Y, Z, H, G),
где Х — входы, Y — выходы,
Z — состояния, Н — оператор переходов, G — оператор
выходов.
www. k ubs au. ru
2 | 15

52.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

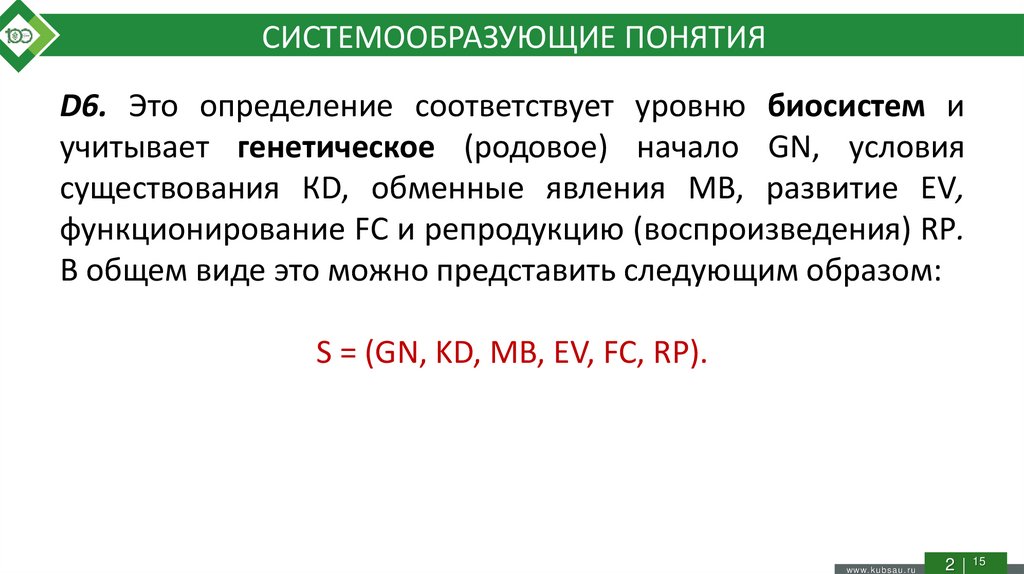

D6. Это определение соответствует уровню биосистем и
учитывает генетическое (родовое) начало GN, условия
существования КD, обменные явления МВ, развитие ЕV,
функционирование FС и репродукцию (воспроизведения) RР.
В общем виде это можно представить следующим образом:
S = (GN, KD, MB, EV, FC, RP).
www. k ubs au. ru
2 | 15

53.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

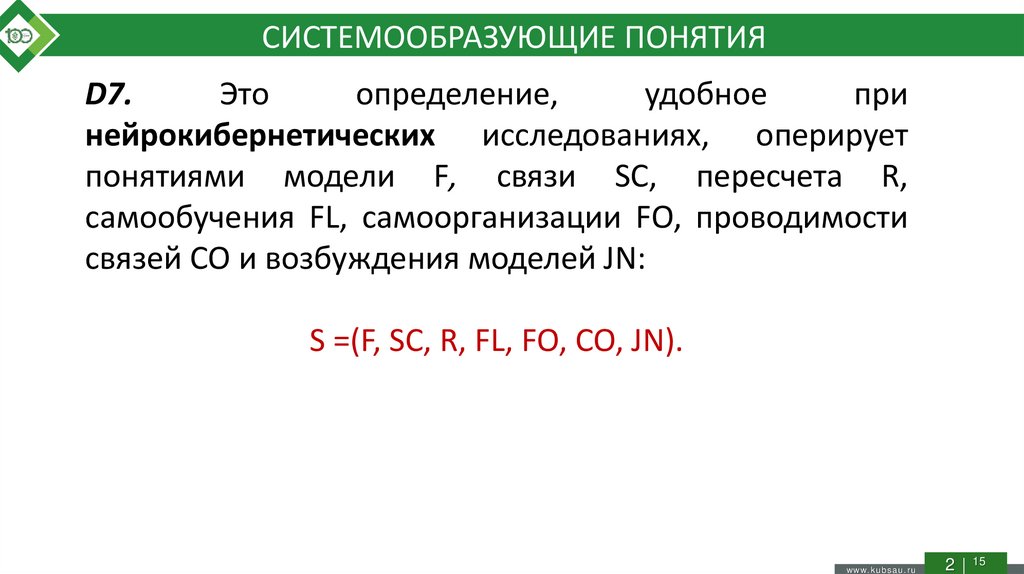

D7.
Это
определение,
удобное
при
нейрокибернетических исследованиях, оперирует
понятиями модели F, связи SС, пересчета R,
самообучения FL, самоорганизации FО, проводимости
связей СО и возбуждения моделей JN:
S =(F, SC, R, FL, FO, CO, JN).
www. k ubs au. ru
2 | 15

54.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

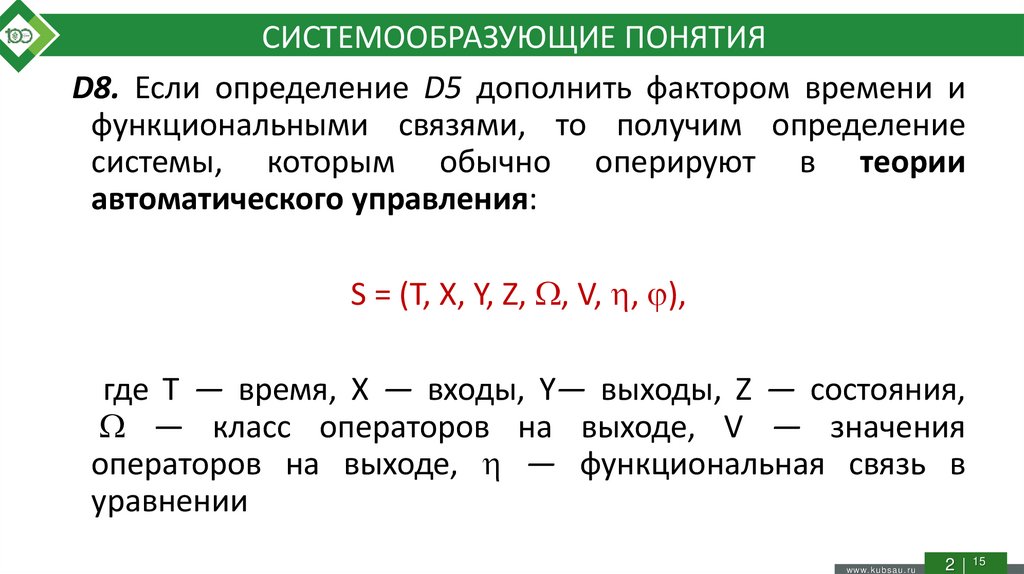

D8. Если определение D5 дополнить фактором времени и
функциональными связями, то получим определение
системы, которым обычно оперируют в теории
автоматического управления:
S = (T, X, Y, Z, , V, , ),
где Т — время, Х — входы, Y— выходы, Z — состояния,
— класс операторов на выходе, V — значения
операторов на выходе, — функциональная связь в
уравнении
www. k ubs au. ru
2 | 15

55.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

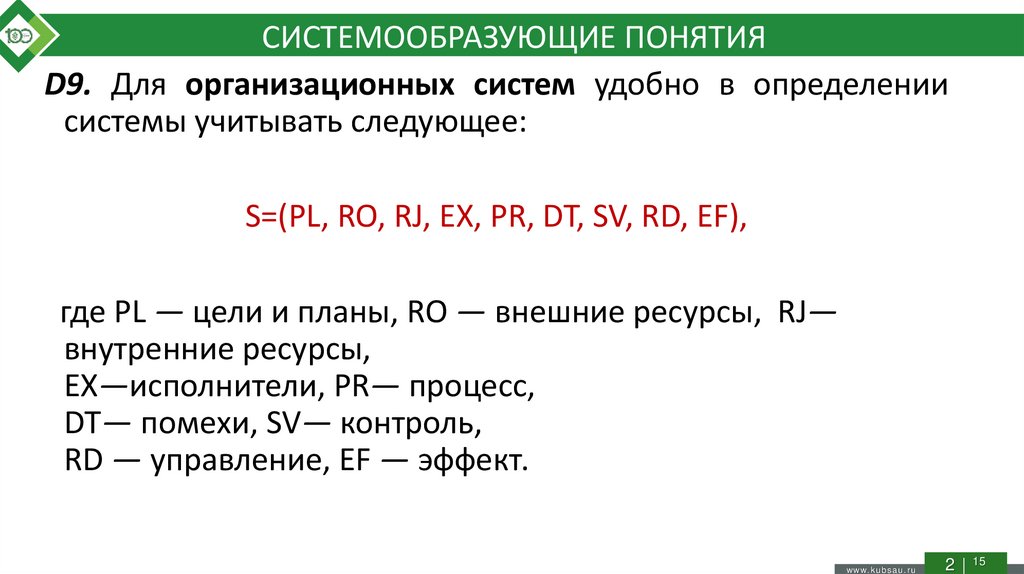

D9. Для организационных систем удобно в определении
системы учитывать следующее:
S=(PL, RO, RJ, EX, PR, DT, SV, RD, EF),
где РL — цели и планы, RО — внешние ресурсы, RJ—
внутренние ресурсы,
ЕХ—исполнители, РR— процесс,
DТ— помехи, SV— контроль,
RD — управление, ЕF — эффект.
www. k ubs au. ru
2 | 15

56.

СИСТЕМООБРАЗУЮЩИЕ ПОНЯТИЯ

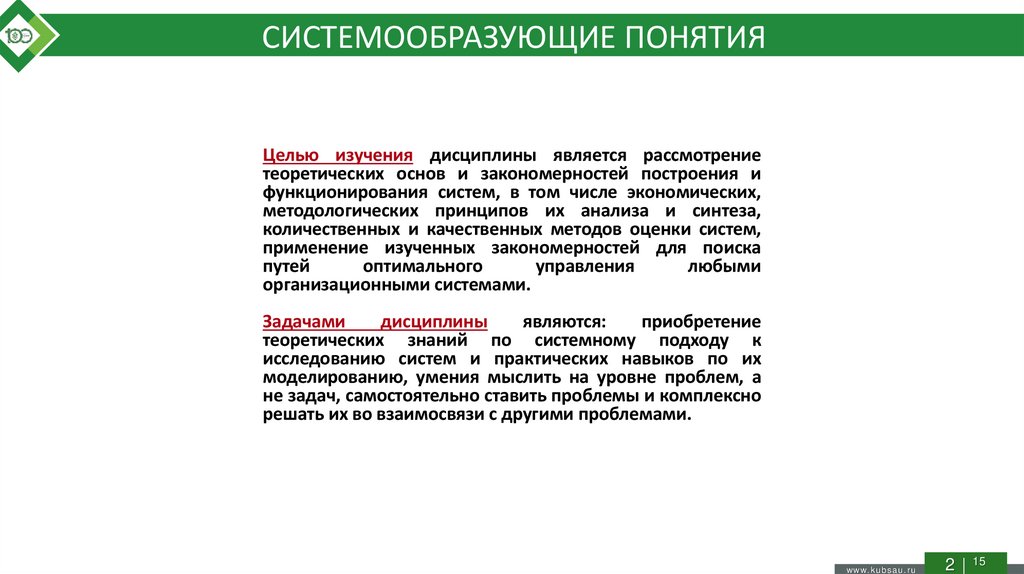

Целью изучения дисциплины является рассмотрение
теоретических основ и закономерностей построения и
функционирования систем, в том числе экономических,
методологических принципов их анализа и синтеза,
количественных и качественных методов оценки систем,
применение изученных закономерностей для поиска
путей
оптимального
управления
любыми
организационными системами.
Задачами
дисциплины
являются:
приобретение
теоретических знаний по системному подходу к
исследованию систем и практических навыков по их
моделированию, умения мыслить на уровне проблем, а
не задач, самостоятельно ставить проблемы и комплексно
решать их во взаимосвязи с другими проблемами.
www. k ubs au. ru
2 | 15
