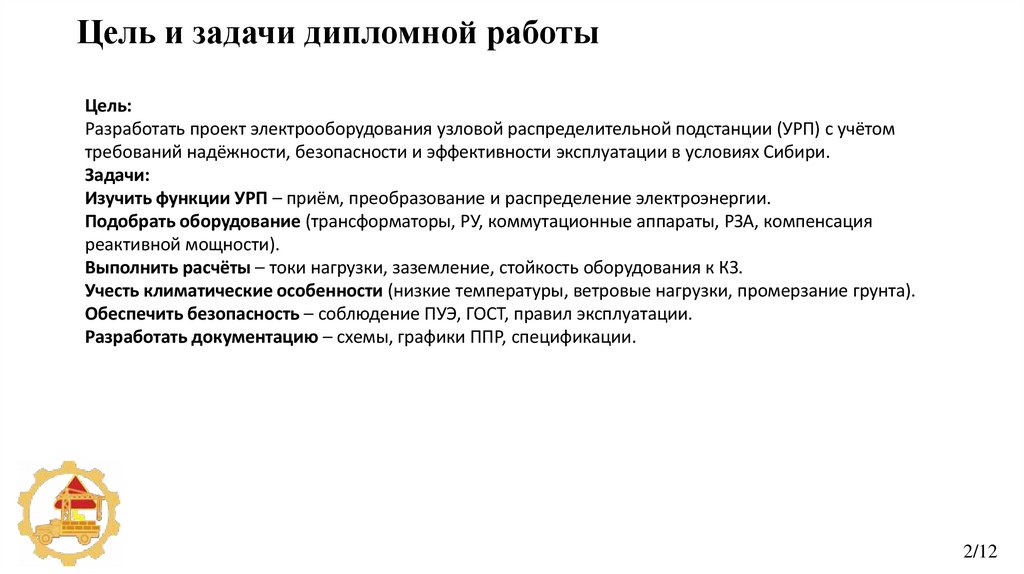

2. Цель и задачи дипломной работы

Цель:
Разработать проект электрооборудования узловой распределительной подстанции (УРП) с учётом
требований надёжности, безопасности и эффективности эксплуатации в условиях Сибири.
Задачи:
Изучить функции УРП – приём, преобразование и распределение электроэнергии.
Подобрать оборудование (трансформаторы, РУ, коммутационные аппараты, РЗА, компенсация
реактивной мощности).
Выполнить расчёты – токи нагрузки, заземление, стойкость оборудования к КЗ.
Учесть климатические особенности (низкие температуры, ветровые нагрузки, промерзание грунта).
Обеспечить безопасность – соблюдение ПУЭ, ГОСТ, правил эксплуатации.
Разработать документацию – схемы, графики ППР, спецификации.
2/12

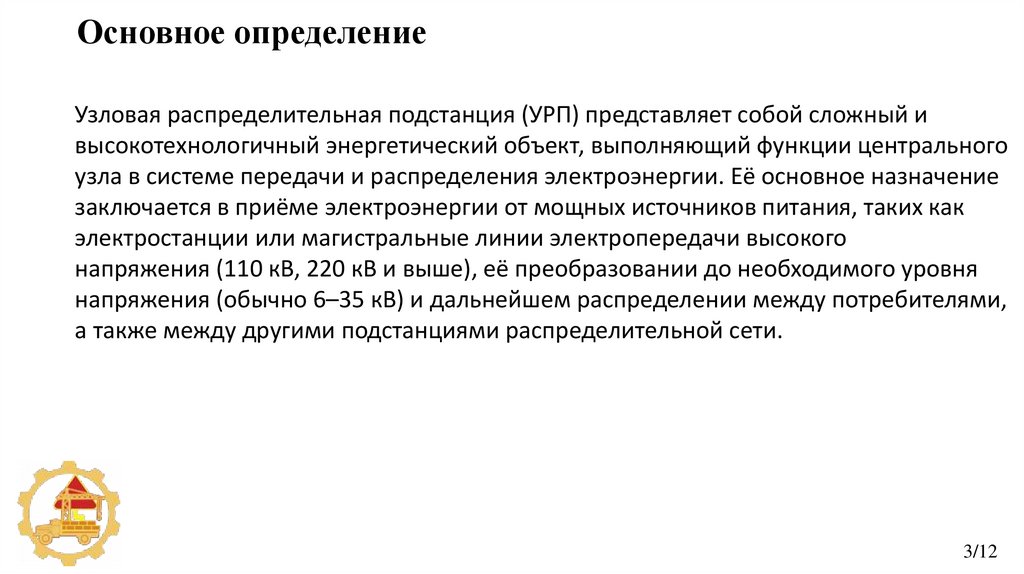

3. Основное определение

Узловая распределительная подстанция (УРП) представляет собой сложный и
высокотехнологичный энергетический объект, выполняющий функции центрального
узла в системе передачи и распределения электроэнергии. Её основное назначение
заключается в приёме электроэнергии от мощных источников питания, таких как
электростанции или магистральные линии электропередачи высокого
напряжения (110 кВ, 220 кВ и выше), её преобразовании до необходимого уровня
напряжения (обычно 6–35 кВ) и дальнейшем распределении между потребителями,
а также между другими подстанциями распределительной сети.
3/12

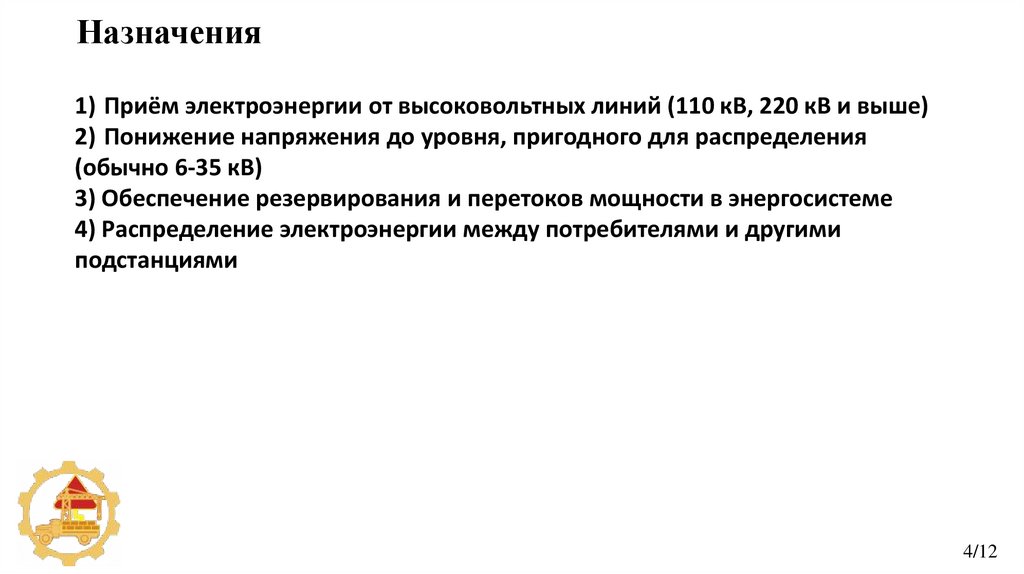

4. Назначения

1) Приём электроэнергии от высоковольтных линий (110 кВ, 220 кВ и выше)
2) Понижение напряжения до уровня, пригодного для распределения
(обычно 6-35 кВ)
3) Обеспечение резервирования и перетоков мощности в энергосистеме
4) Распределение электроэнергии между потребителями и другими
подстанциями
4/12

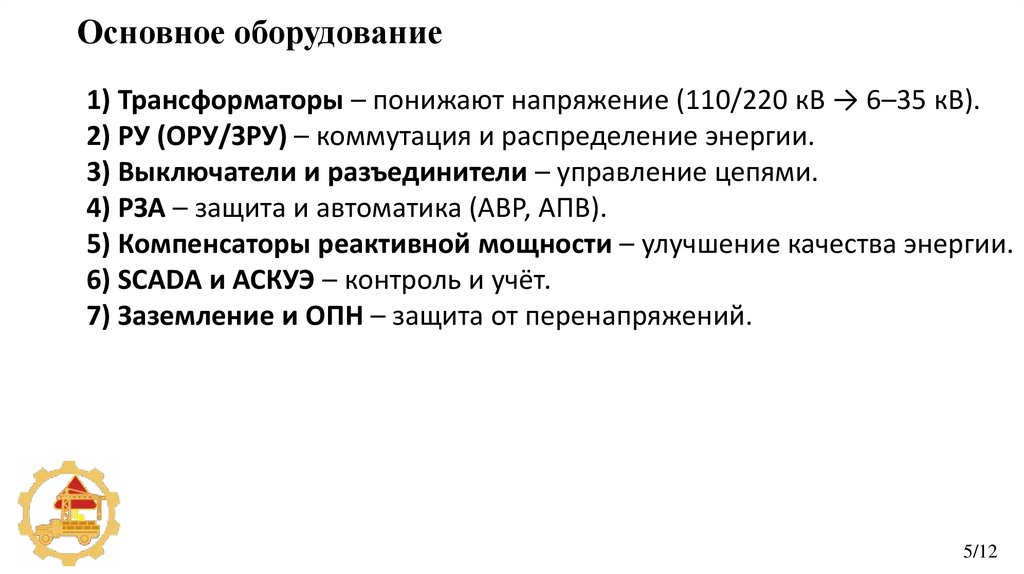

5. Основное оборудование

1) Трансформаторы – понижают напряжение (110/220 кВ → 6–35 кВ).
2) РУ (ОРУ/ЗРУ) – коммутация и распределение энергии.
3) Выключатели и разъединители – управление цепями.
4) РЗА – защита и автоматика (АВР, АПВ).
5) Компенсаторы реактивной мощности – улучшение качества энергии.
6) SCADA и АСКУЭ – контроль и учёт.
7) Заземление и ОПН – защита от перенапряжений.
5/12

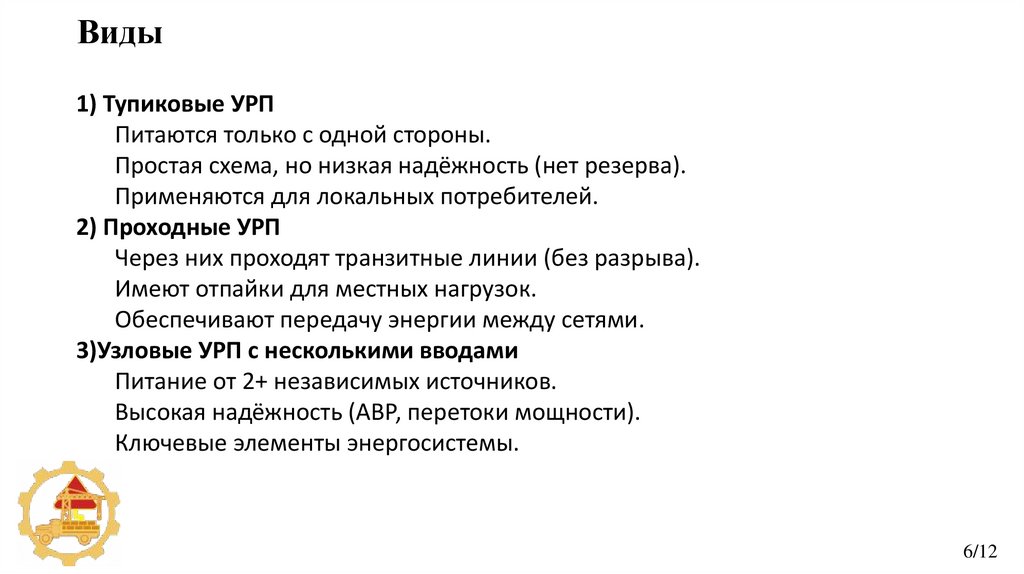

6. Виды

1) Тупиковые УРП
Питаются только с одной стороны.
Простая схема, но низкая надёжность (нет резерва).
Применяются для локальных потребителей.
2) Проходные УРП
Через них проходят транзитные линии (без разрыва).
Имеют отпайки для местных нагрузок.
Обеспечивают передачу энергии между сетями.
3)Узловые УРП с несколькими вводами
Питание от 2+ независимых источников.
Высокая надёжность (АВР, перетоки мощности).
Ключевые элементы энергосистемы.
6/12

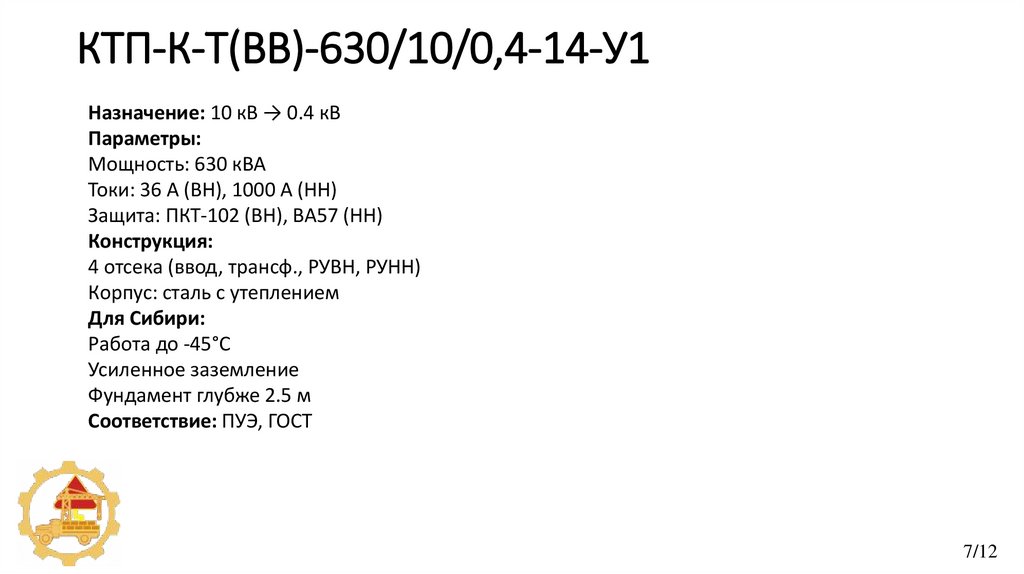

7. КТП-К-Т(ВВ)-630/10/0,4-14-У1

Назначение: 10 кВ → 0.4 кВ
Параметры:
Мощность: 630 кВА
Токи: 36 А (ВН), 1000 А (НН)
Защита: ПКТ-102 (ВН), ВА57 (НН)
Конструкция:
4 отсека (ввод, трансф., РУВН, РУНН)
Корпус: сталь с утеплением
Для Сибири:
Работа до -45°C
Усиленное заземление
Фундамент глубже 2.5 м
Соответствие: ПУЭ, ГОСТ
7/12

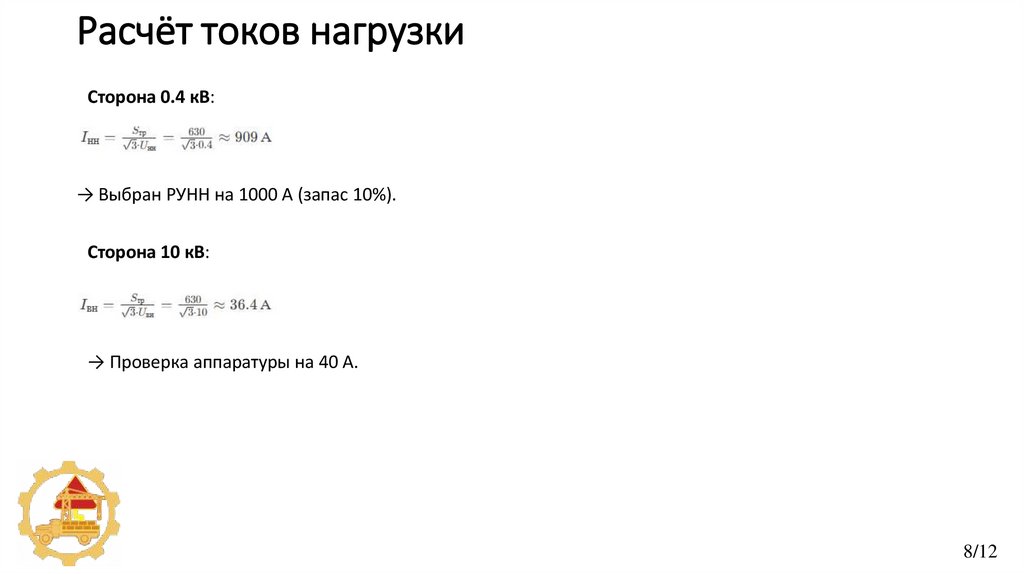

8. Расчёт токов нагрузки

Сторона 0.4 кВ:
→ Выбран РУНН на 1000 А (запас 10%).
Сторона 10 кВ:
→ Проверка аппаратуры на 40 А.
8/12

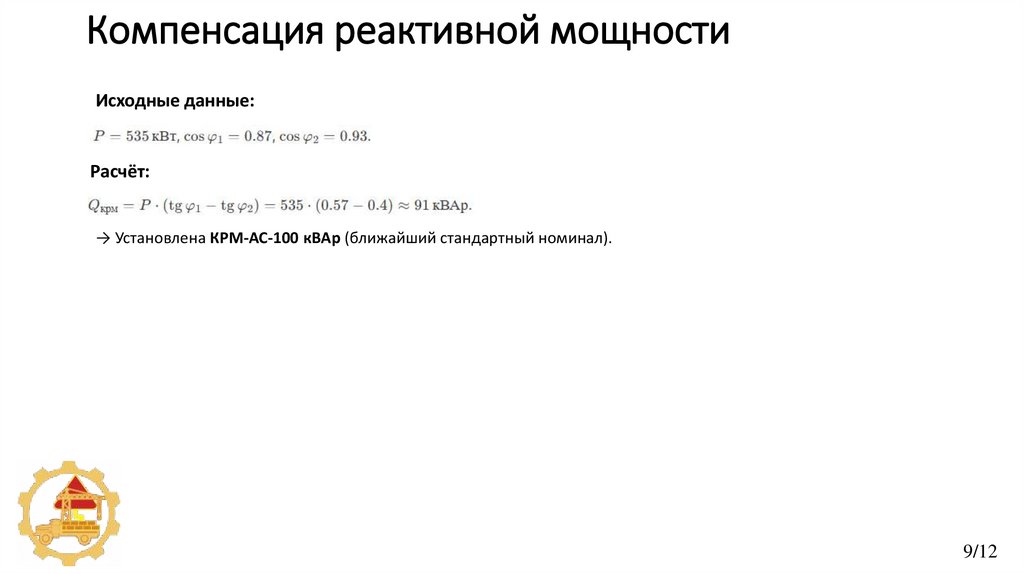

9.  Компенсация реактивной мощности

Компенсация реактивной мощности
Исходные данные:
Расчёт:
→ Установлена КРМ-АС-100 кВАр (ближайший стандартный номинал).
9/12

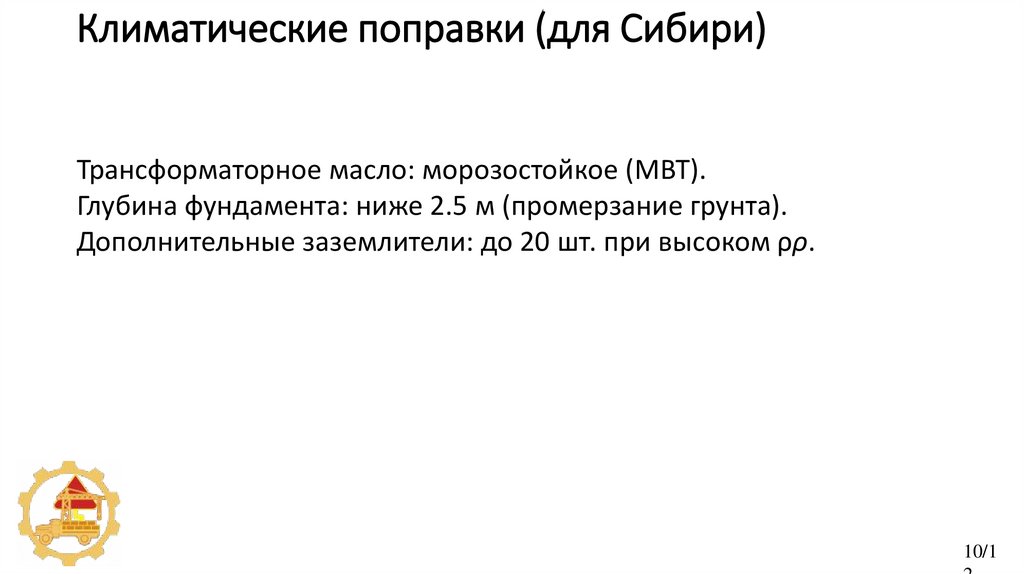

10. Климатические поправки (для Сибири)

Трансформаторное масло: морозостойкое (МВТ).
Глубина фундамента: ниже 2.5 м (промерзание грунта).
Дополнительные заземлители: до 20 шт. при высоком ρρ.
10/1

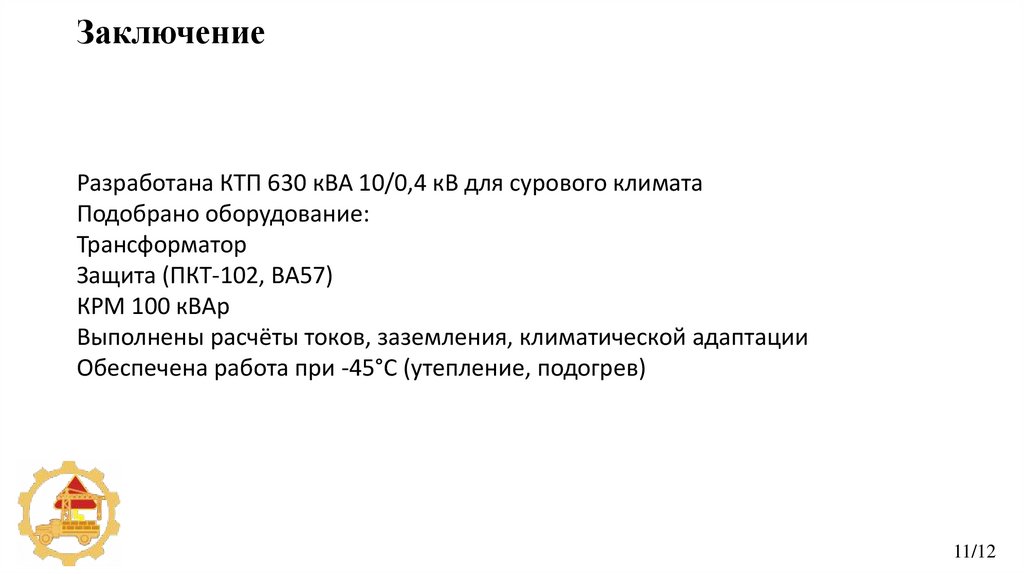

11. Заключение

Разработана КТП 630 кВА 10/0,4 кВ для сурового климата
Подобрано оборудование:
Трансформатор
Защита (ПКТ-102, ВА57)
КРМ 100 кВАр
Выполнены расчёты токов, заземления, климатической адаптации
Обеспечена работа при -45°С (утепление, подогрев)
11/12

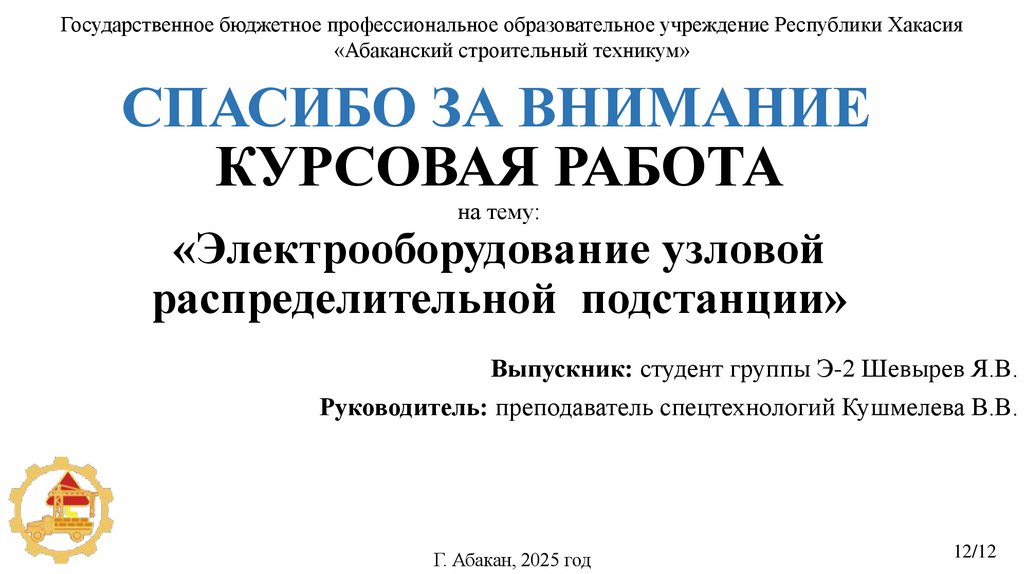

12. КУРСОВАЯ РАБОТА на тему: «Электрооборудование узловой распределительной подстанции»
