Проектирование ЛВС на базе предприятия УЖК «Орджоникидзевская»

1. ПРОЕКТИРОВАНИЕ ЛВС НА БАЗЕ ПРЕДПРИЯТИЯ УЖК «ОРДЖОНИКИДЗЕВСКАЯ»

Разработчик: Антонова М. Д.
Руководитель: Белошейкин Р. В.

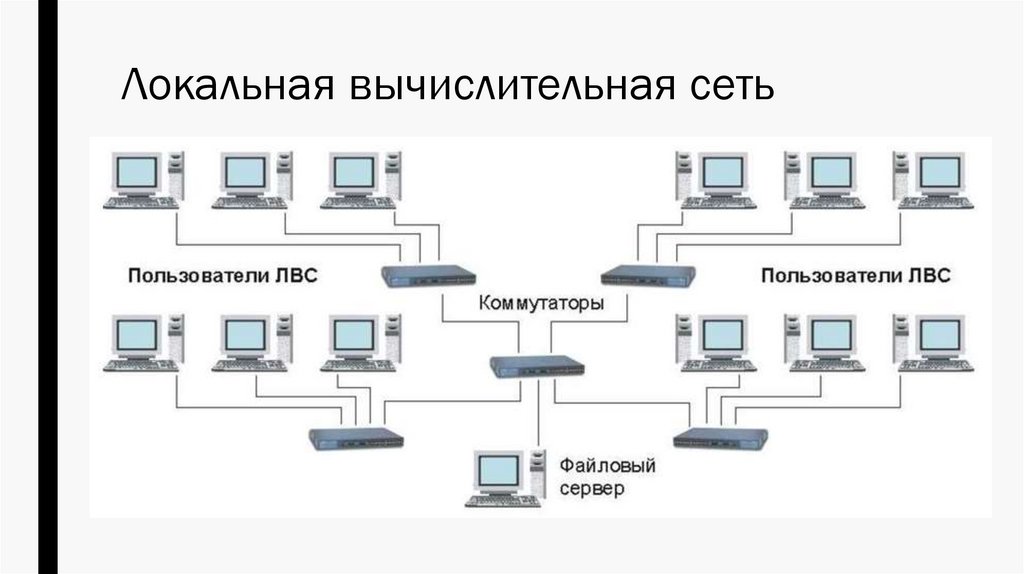

2. Локальная вычислительная сеть

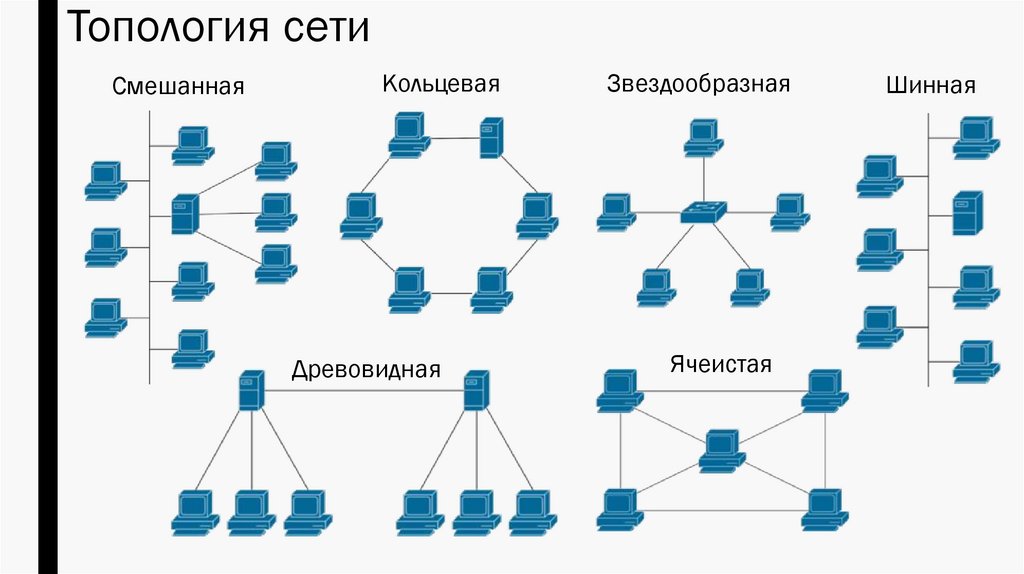

3. Топология сети

Смешанная
Кольцевая
Древовидная
Звездообразная
Ячеистая
Шинная

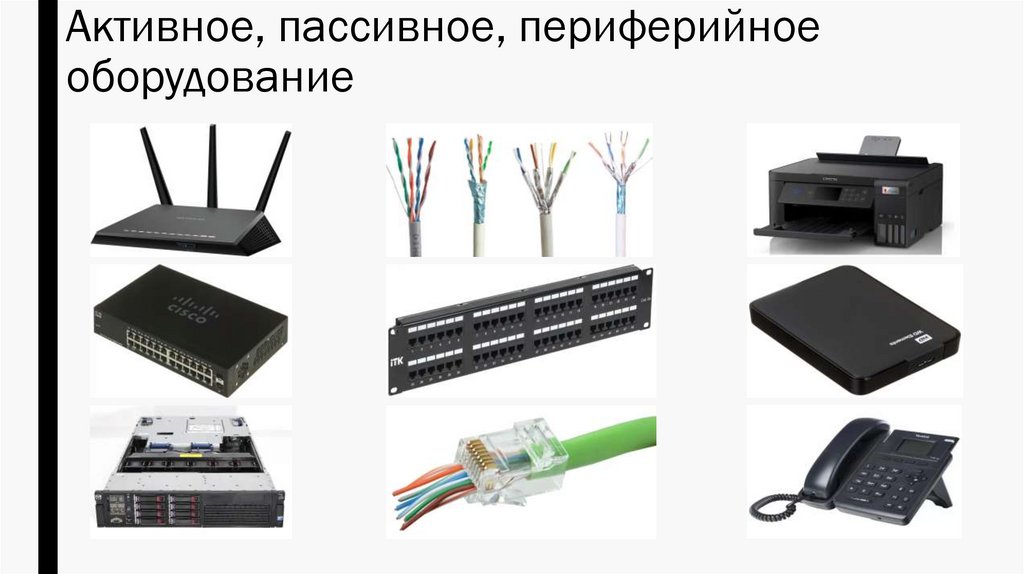

4. Активное, пассивное, периферийное оборудование

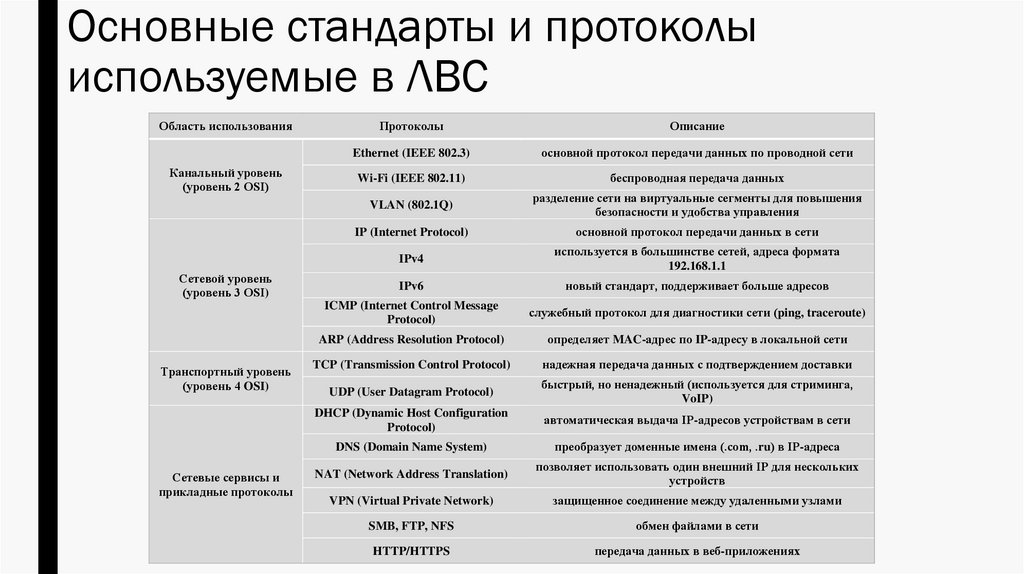

5. Основные стандарты и протоколы используемые в ЛВС

Область использования
Канальный уровень
(уровень 2 OSI)
Сетевой уровень
(уровень 3 OSI)
Транспортный уровень
(уровень 4 OSI)
Сетевые сервисы и
прикладные протоколы
Протоколы
Описание
Ethernet (IEEE 802.3)
основной протокол передачи данных по проводной сети
Wi-Fi (IEEE 802.11)
беспроводная передача данных
VLAN (802.1Q)
разделение сети на виртуальные сегменты для повышения
безопасности и удобства управления
IP (Internet Protocol)
основной протокол передачи данных в сети
IPv4
используется в большинстве сетей, адреса формата
192.168.1.1
IPv6
новый стандарт, поддерживает больше адресов
ICMP (Internet Control Message
Protocol)
служебный протокол для диагностики сети (ping, traceroute)
ARP (Address Resolution Protocol)
определяет MAC-адрес по IP-адресу в локальной сети
TCP (Transmission Control Protocol)
надежная передача данных с подтверждением доставки
UDP (User Datagram Protocol)
быстрый, но ненадежный (используется для стриминга,
VoIP)
DHCP (Dynamic Host Configuration
Protocol)
автоматическая выдача IP-адресов устройствам в сети
DNS (Domain Name System)
преобразует доменные имена (.com, .ru) в IP-адреса
NAT (Network Address Translation)
позволяет использовать один внешний IP для нескольких
устройств
VPN (Virtual Private Network)
защищенное соединение между удаленными узлами
SMB, FTP, NFS
обмен файлами в сети
HTTP/HTTPS
передача данных в веб-приложениях

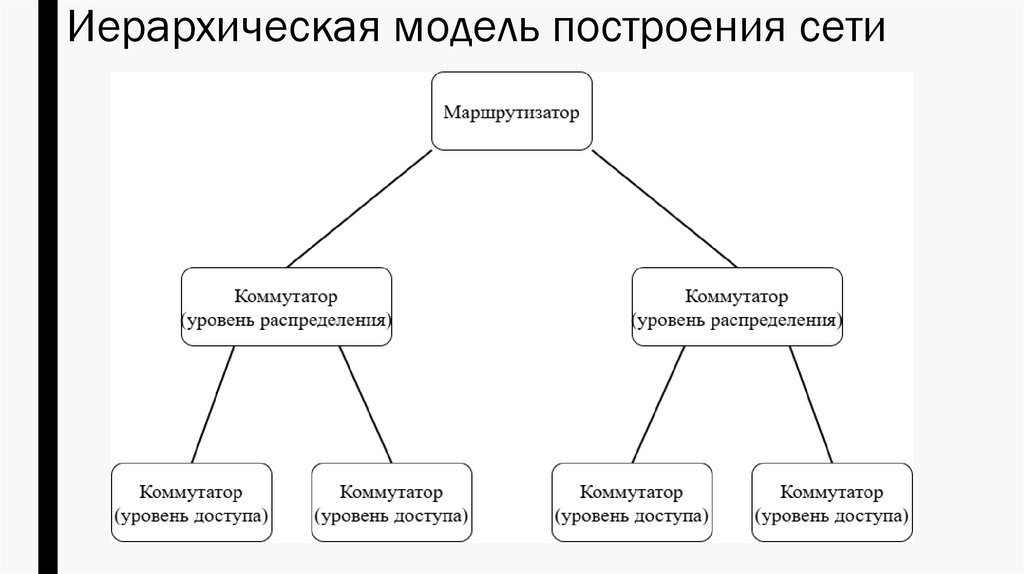

6. Иерархическая модель построения сети

7. Выбранное оборудование

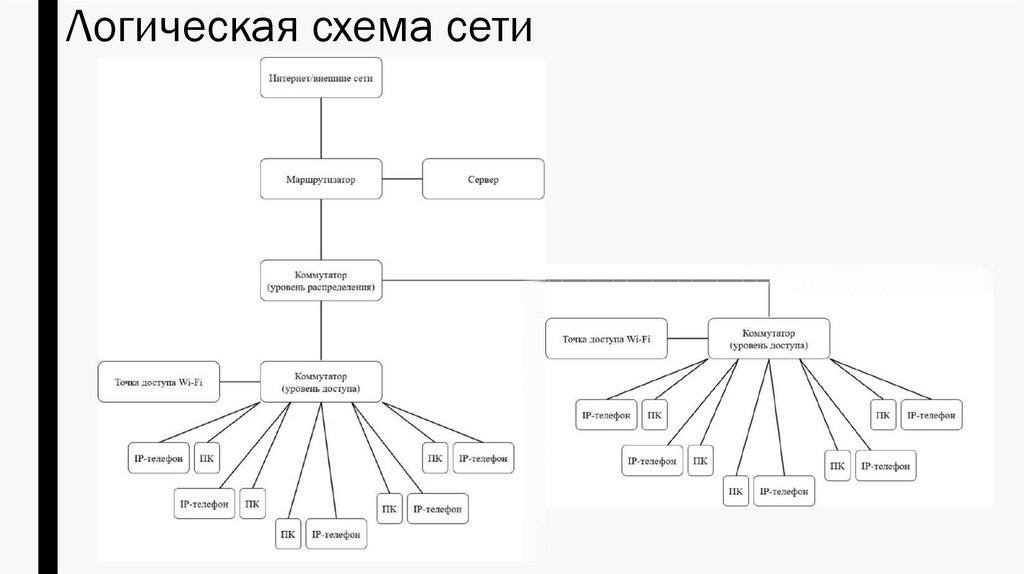

8. Логическая схема сети

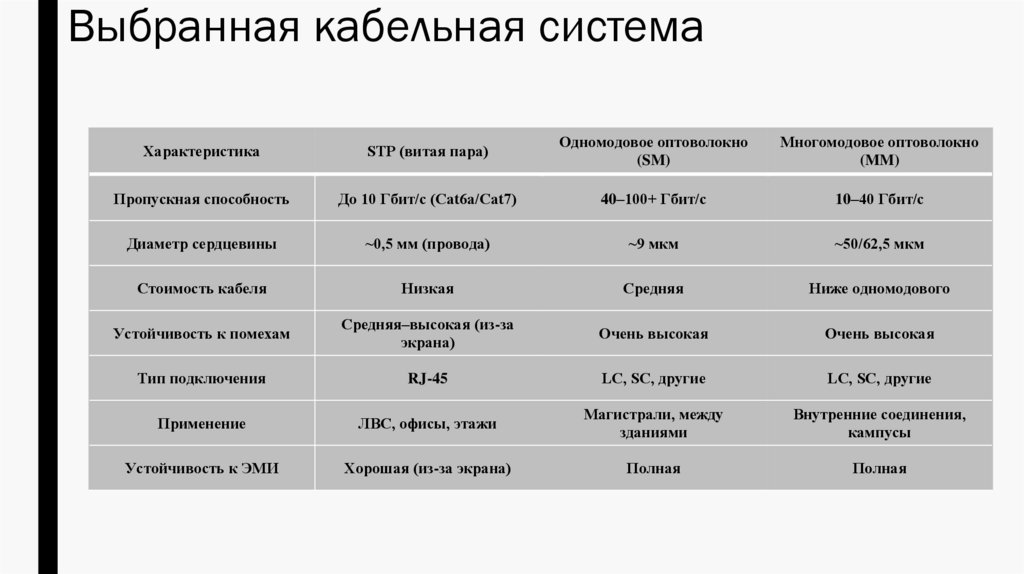

9. Выбранная кабельная система

Характеристика
STP (витая пара)
Одномодовое оптоволокно
(SM)
Многомодовое оптоволокно
(MM)
Пропускная способность
До 10 Гбит/с (Cat6a/Cat7)
40–100+ Гбит/с
10–40 Гбит/с
Диаметр сердцевины
~0,5 мм (провода)
~9 мкм
~50/62,5 мкм
Стоимость кабеля
Низкая
Средняя
Ниже одномодового
Устойчивость к помехам
Средняя–высокая (из-за
экрана)
Очень высокая
Очень высокая
Тип подключения
RJ-45
LC, SC, другие
LC, SC, другие
Применение
ЛВС, офисы, этажи
Магистрали, между
зданиями
Внутренние соединения,
кампусы
Устойчивость к ЭМИ
Хорошая (из-за экрана)
Полная
Полная

10. Логика соединения кабельной системы

11. Спасибо за внимание

СПАСИБО ЗА ВНИМАНИЕ
