Схема рефлекторной дуги

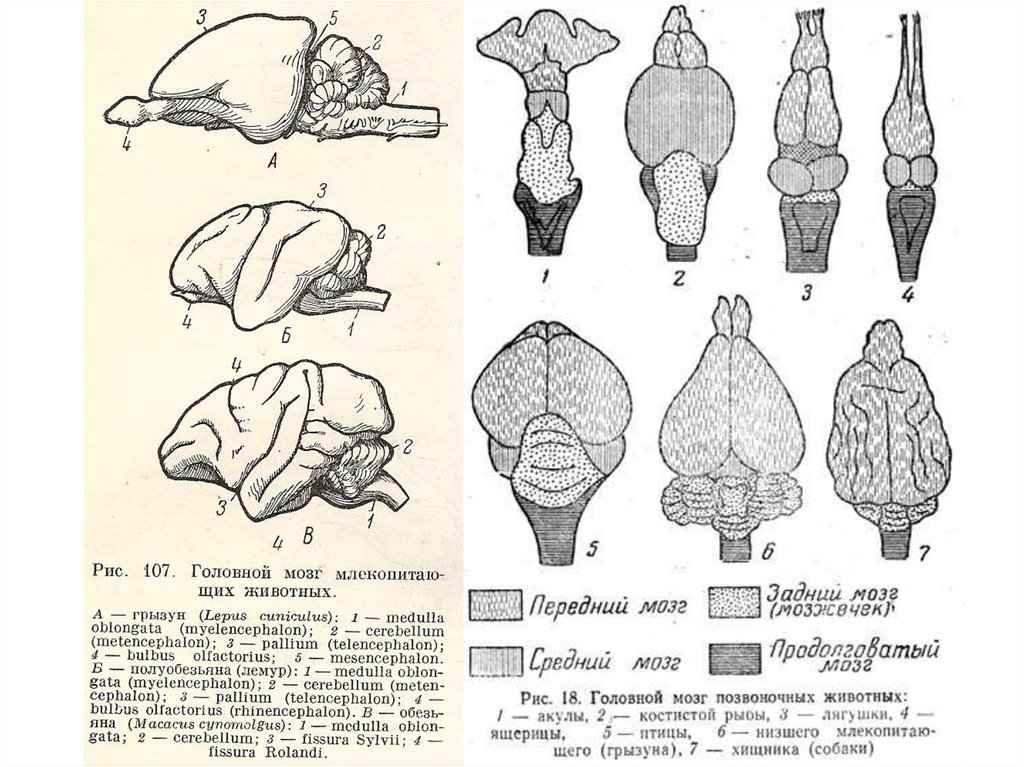

1.

2.

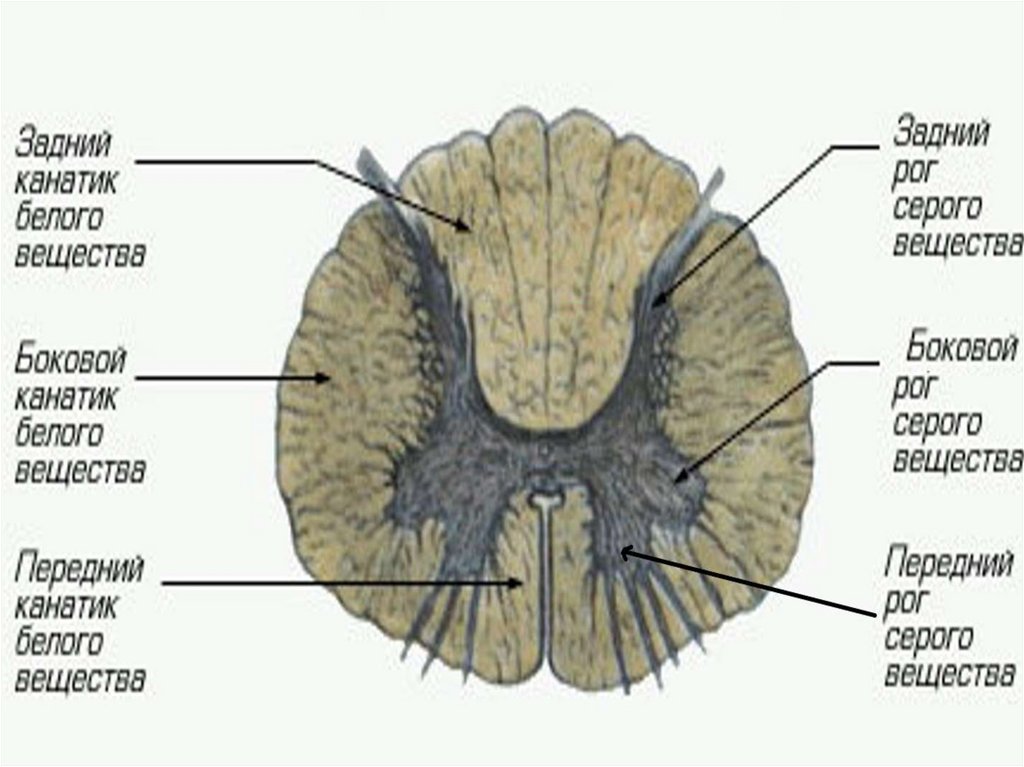

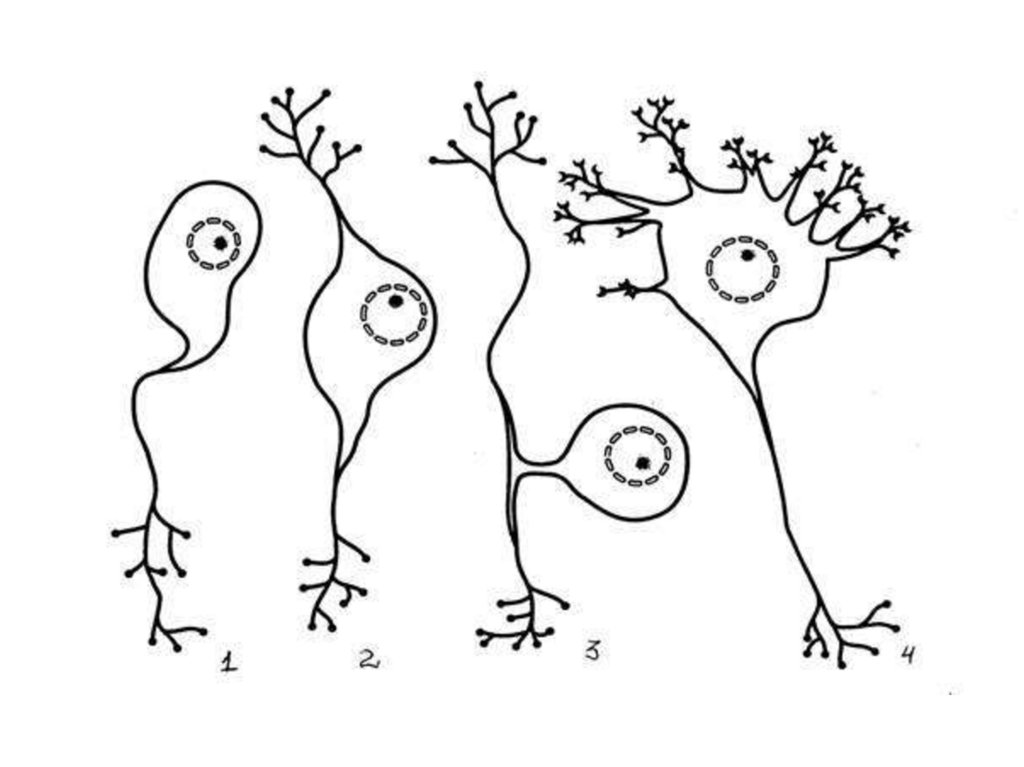

3.

4.

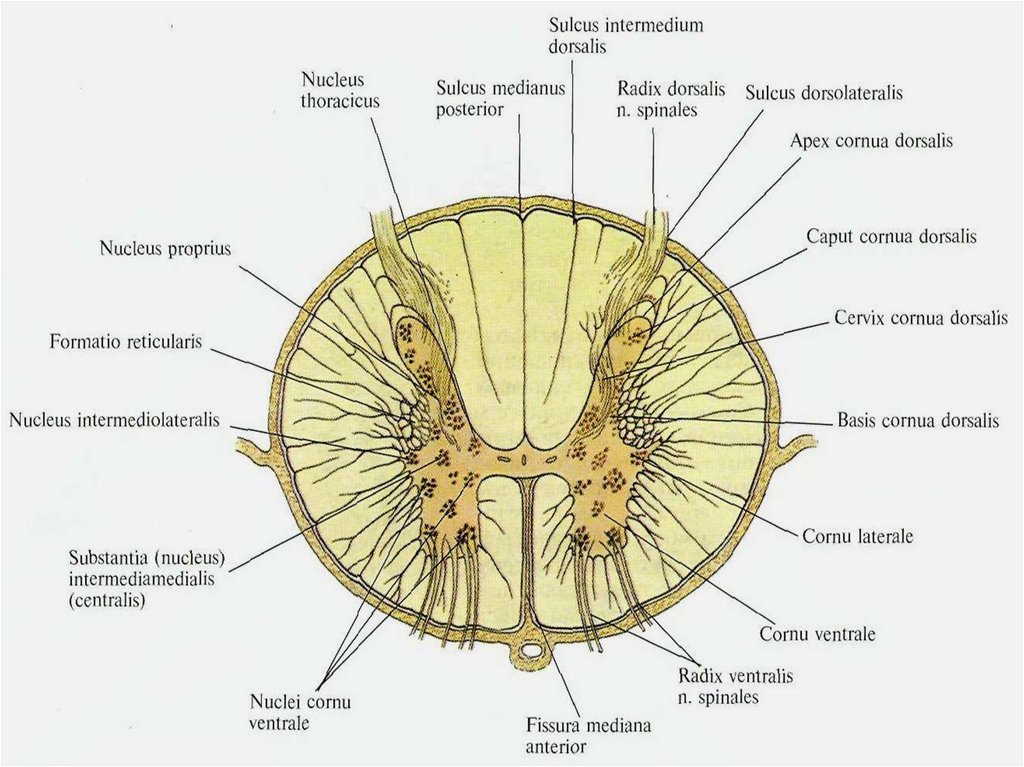

5.

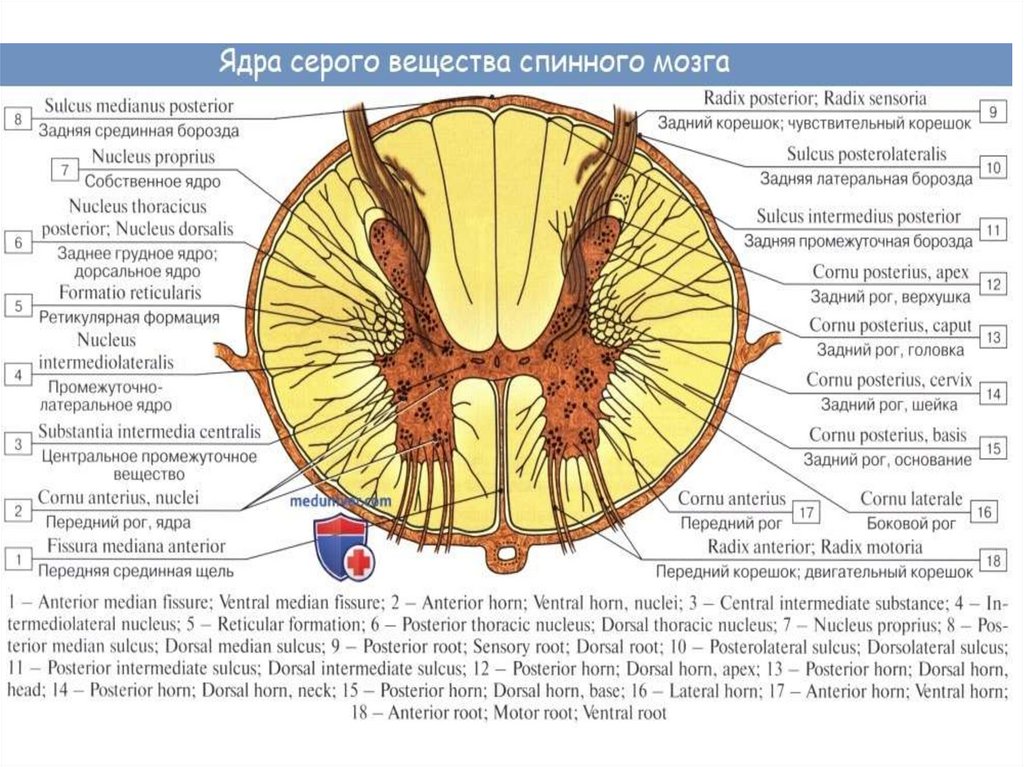

6.

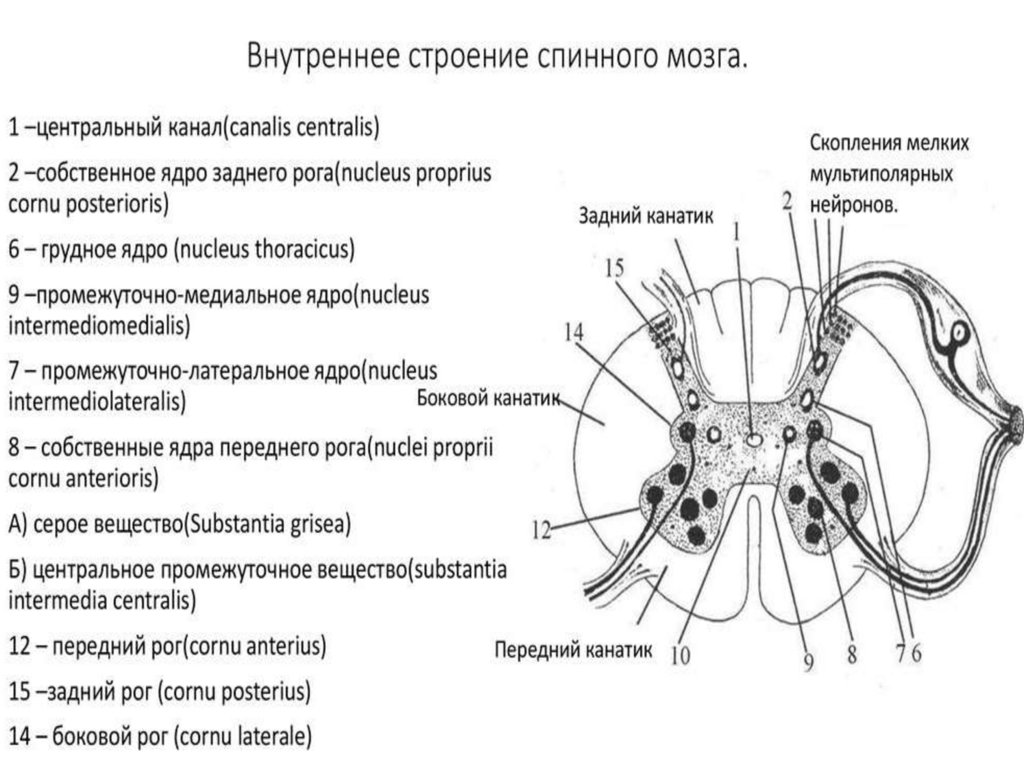

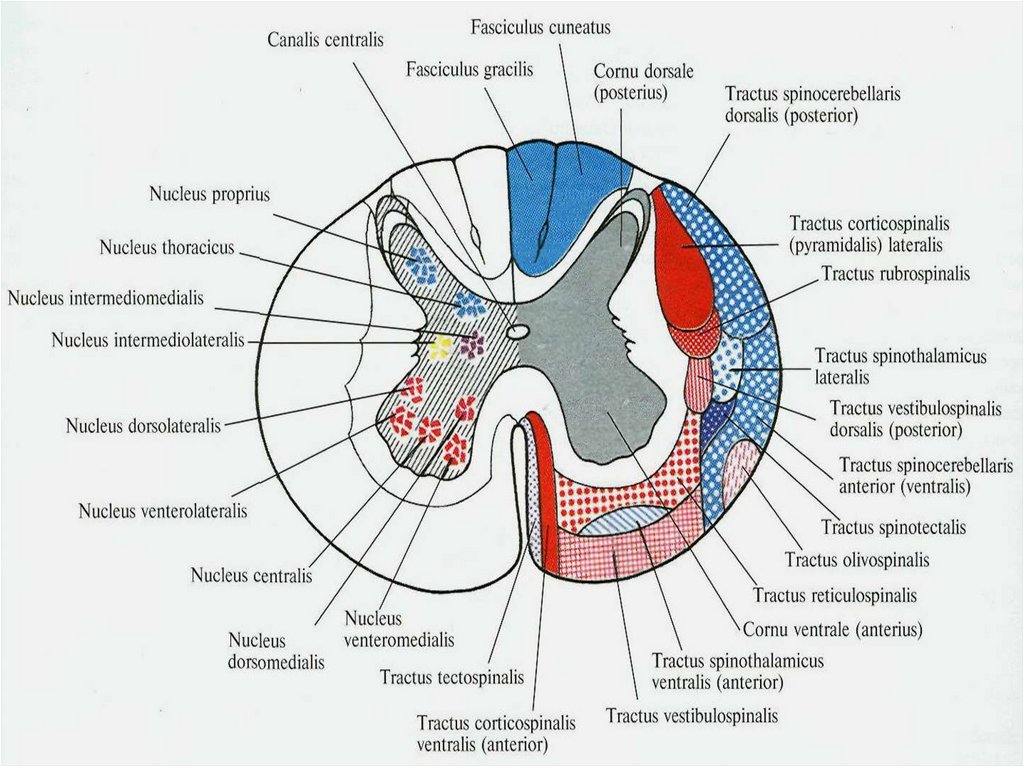

7.

8.

9.

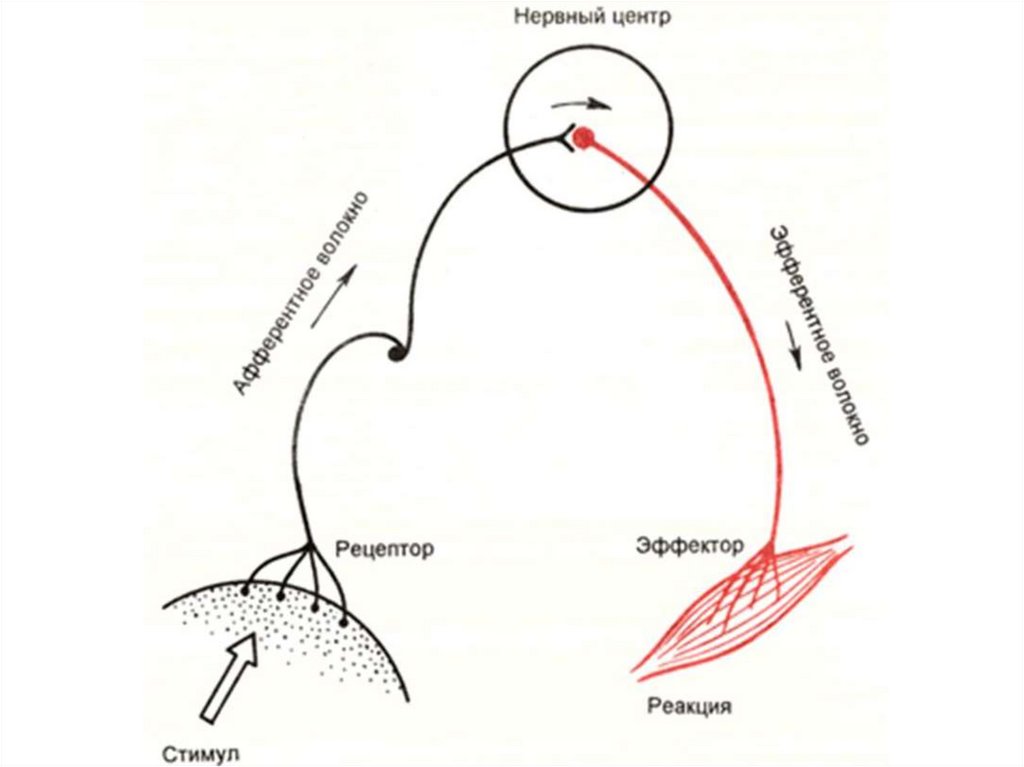

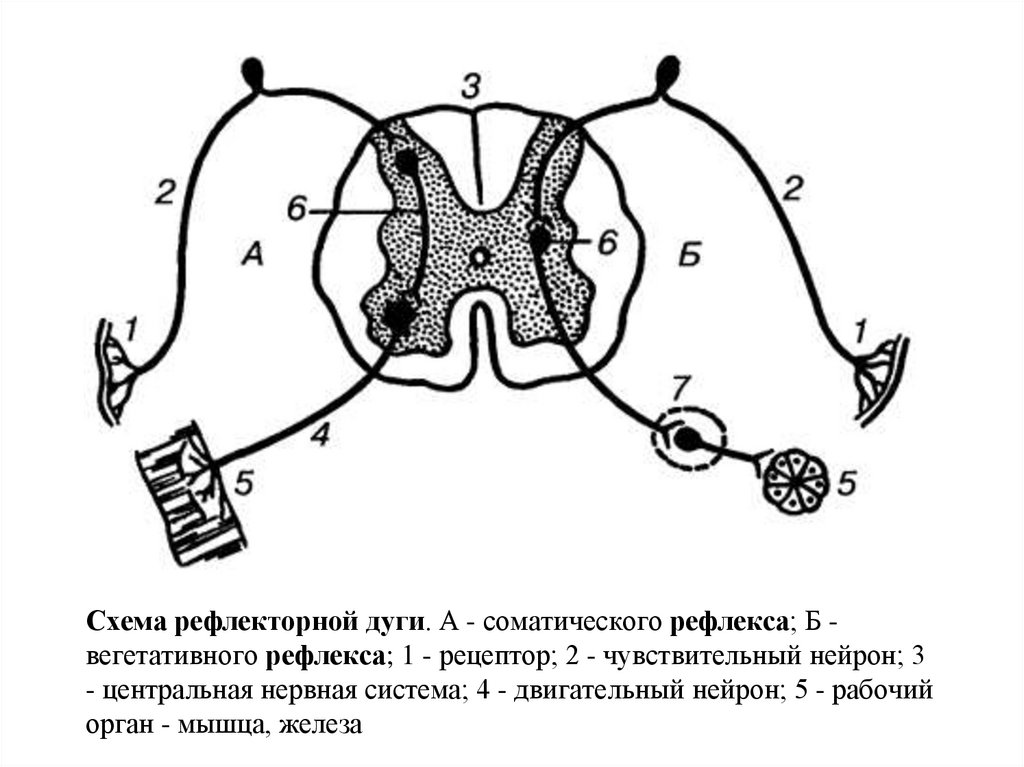

10. Схема рефлекторной дуги. А - соматического рефлекса; Б - вегетативного рефлекса; 1 - рецептор; 2 - чувствительный нейрон; 3 -

Схема рефлекторной дуги. А - соматического рефлекса; Б вегетативного рефлекса; 1 - рецептор; 2 - чувствительный нейрон; 3
- центральная нервная система; 4 - двигательный нейрон; 5 - рабочий
орган - мышца, железа

11.

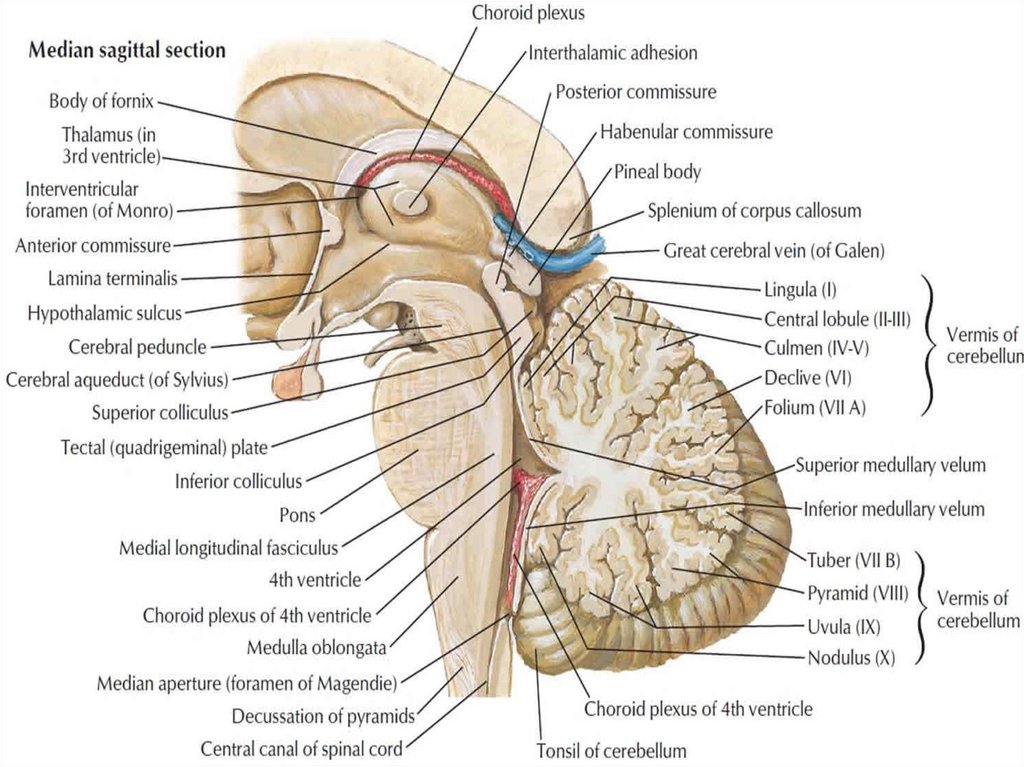

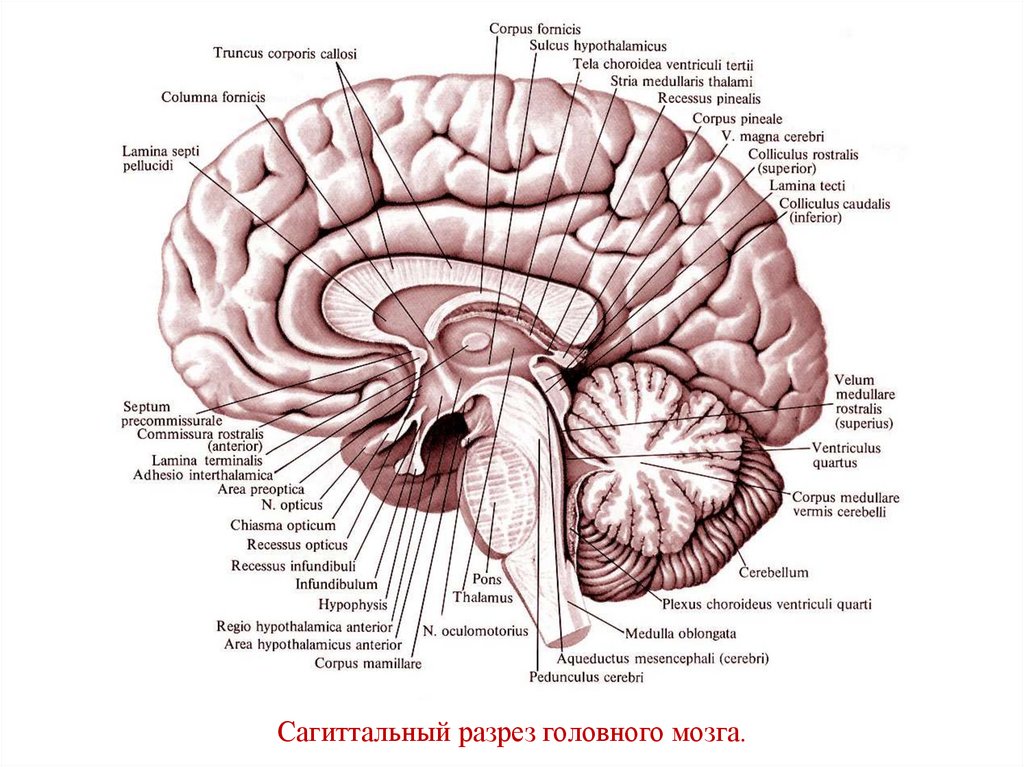

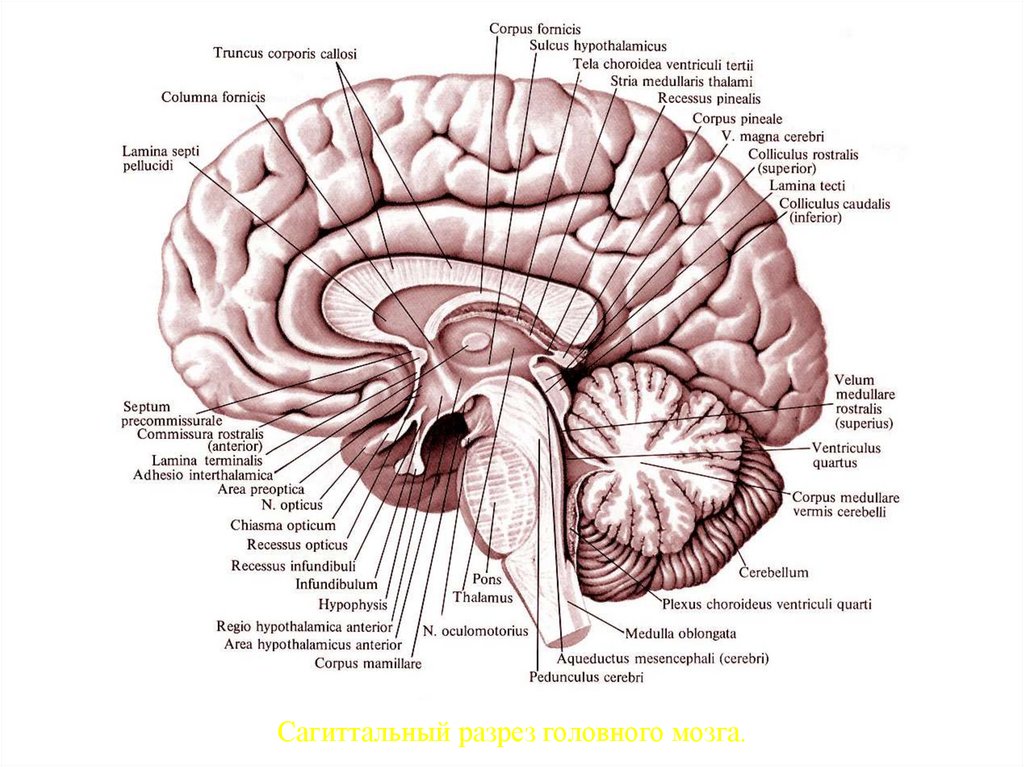

Сагиттальный разрез головного мозга.

12.

Головной мозг, правое полушарие, медиальная поверхность.

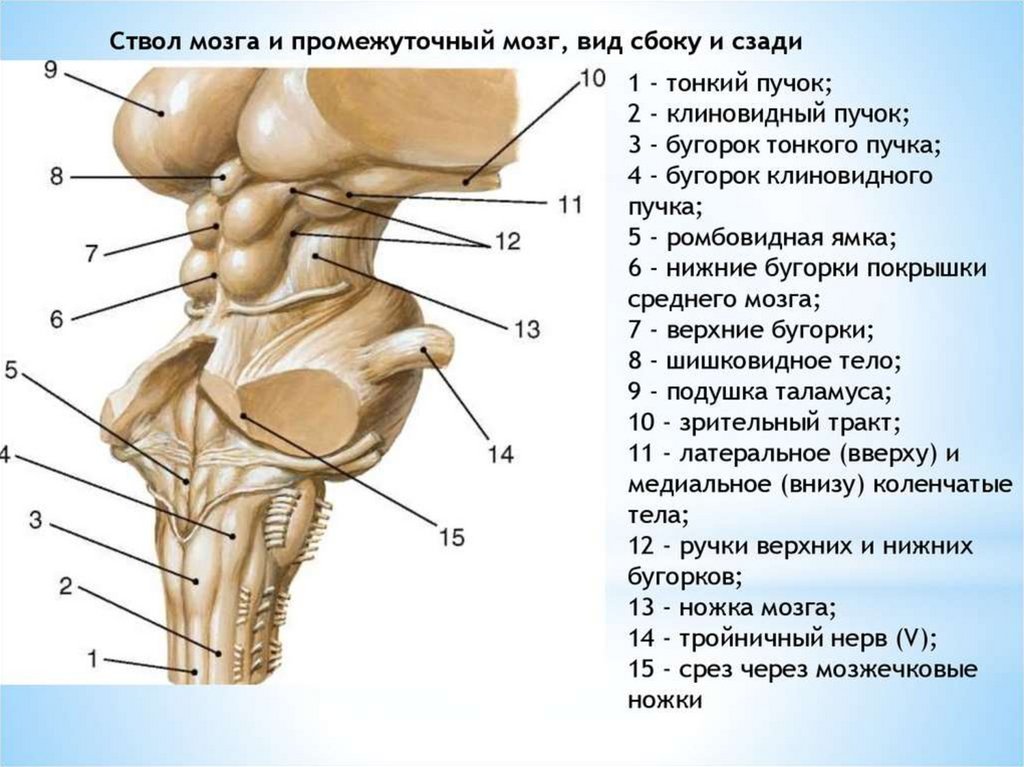

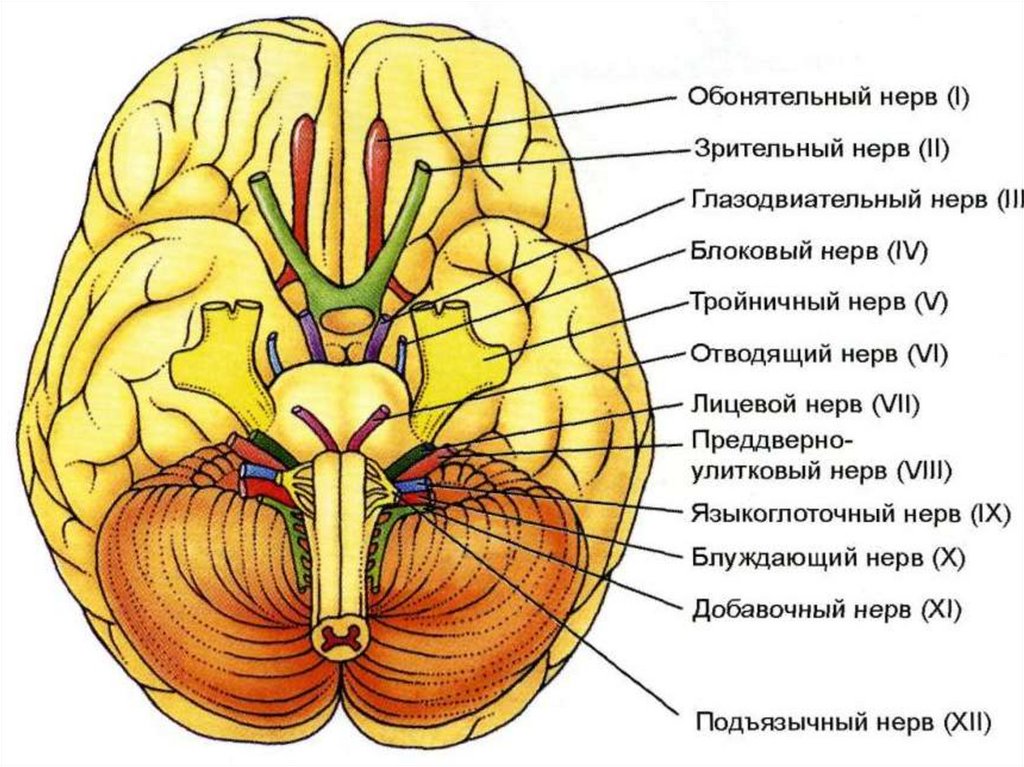

13.

14.

15.

16.

17.

18.

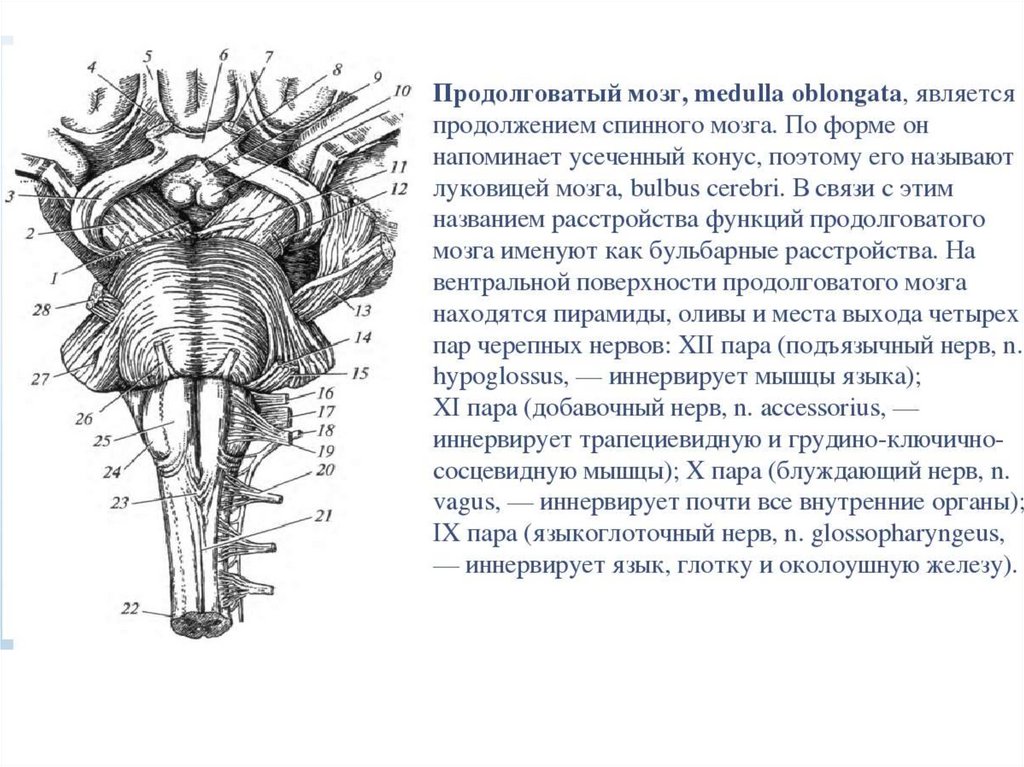

19.

20.

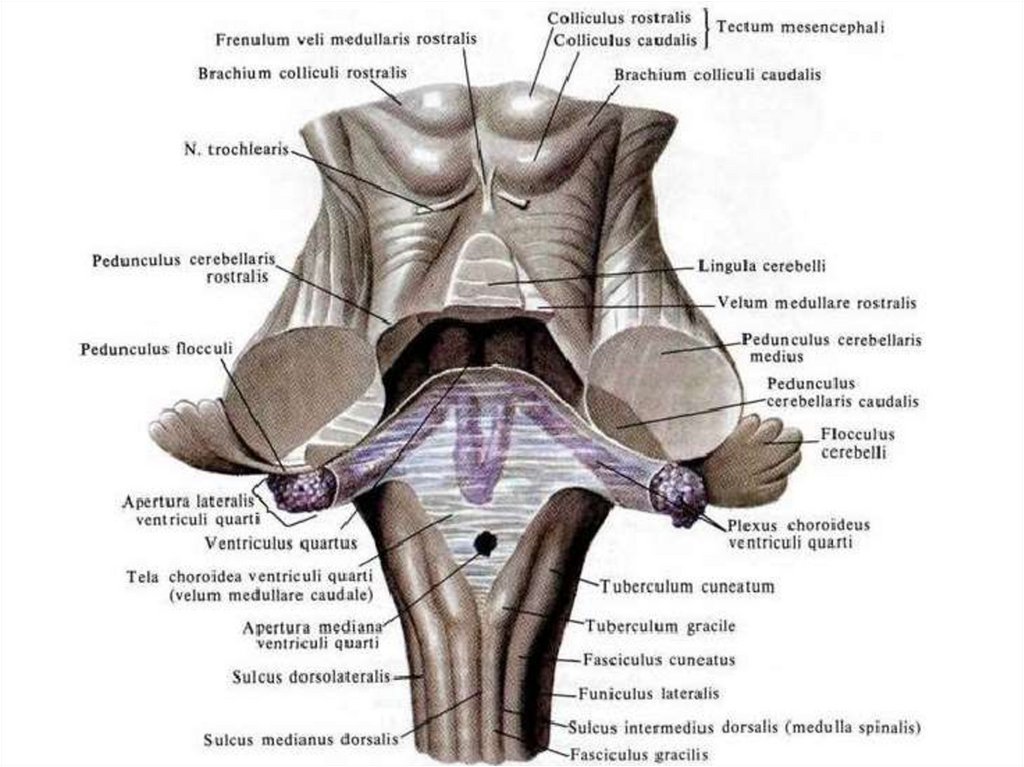

21.

22.

23.

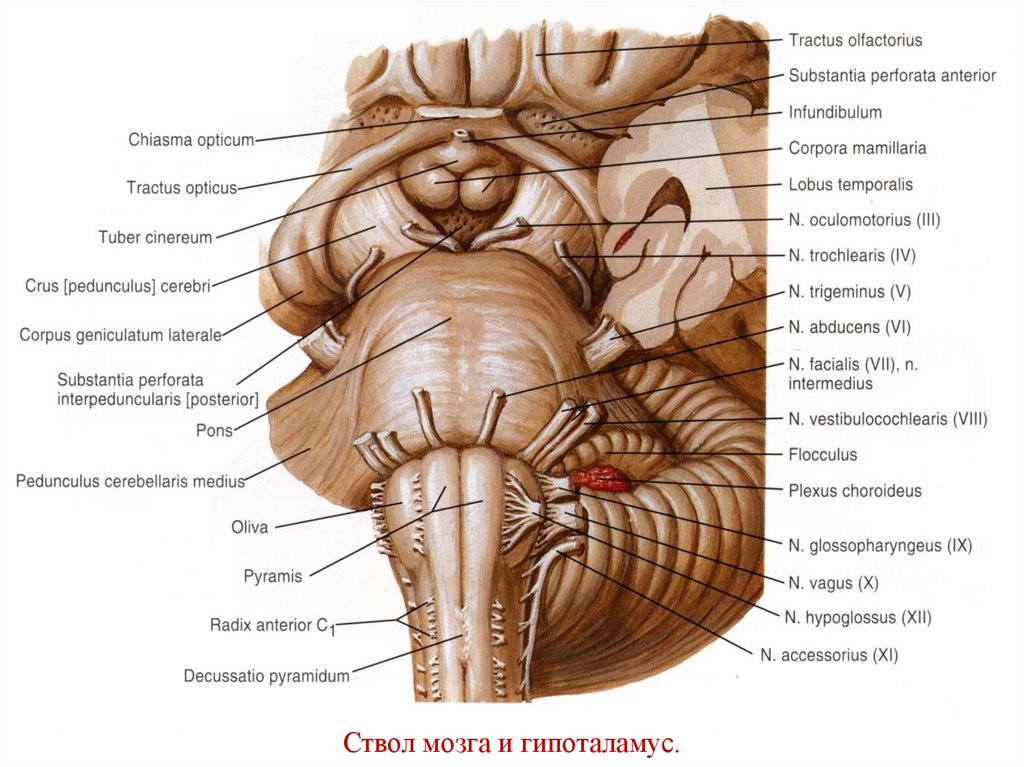

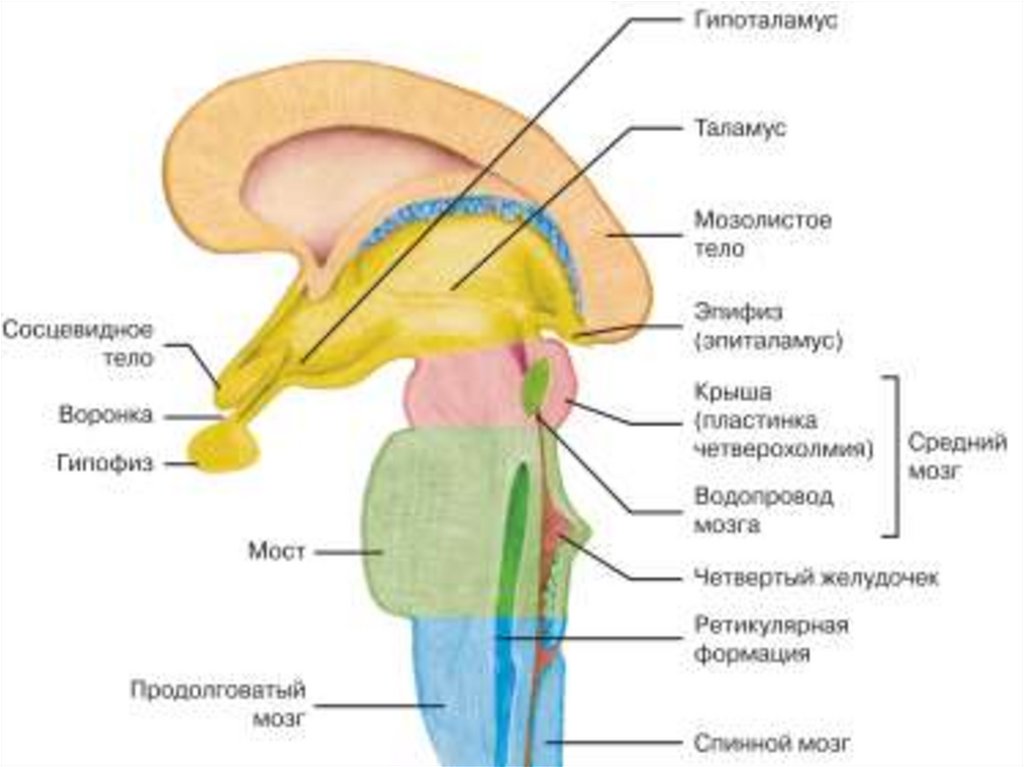

Ствол мозга и гипоталамус.

24.

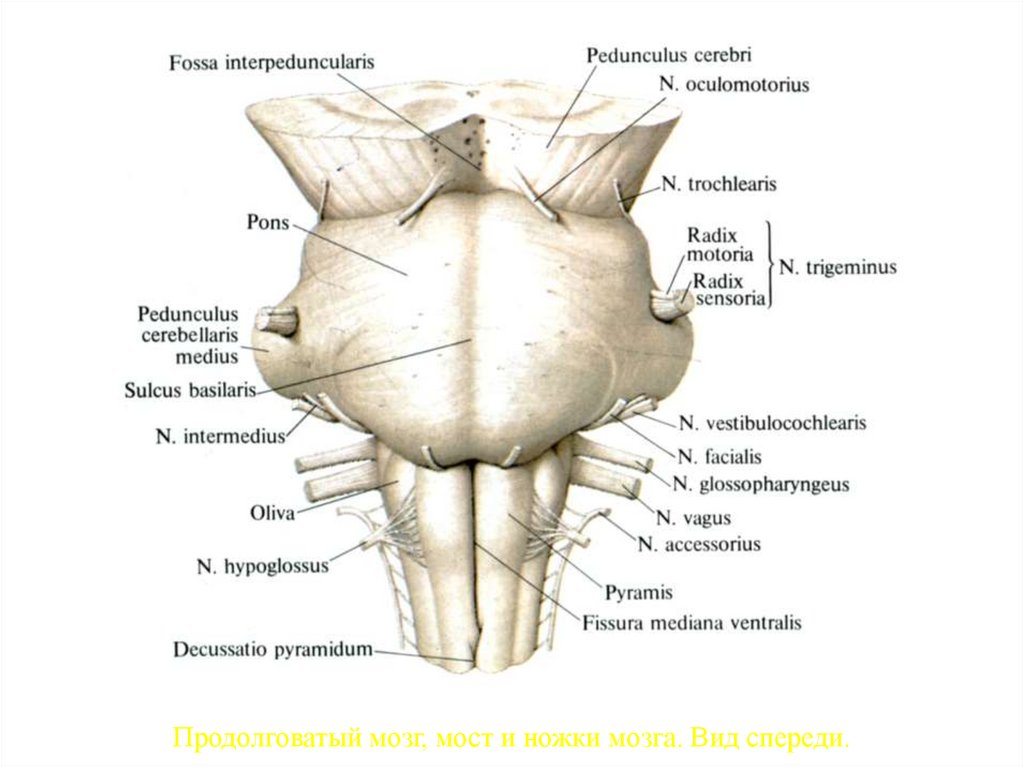

Продолговатый мозг, мост и ножки мозга. Вид спереди.

25.

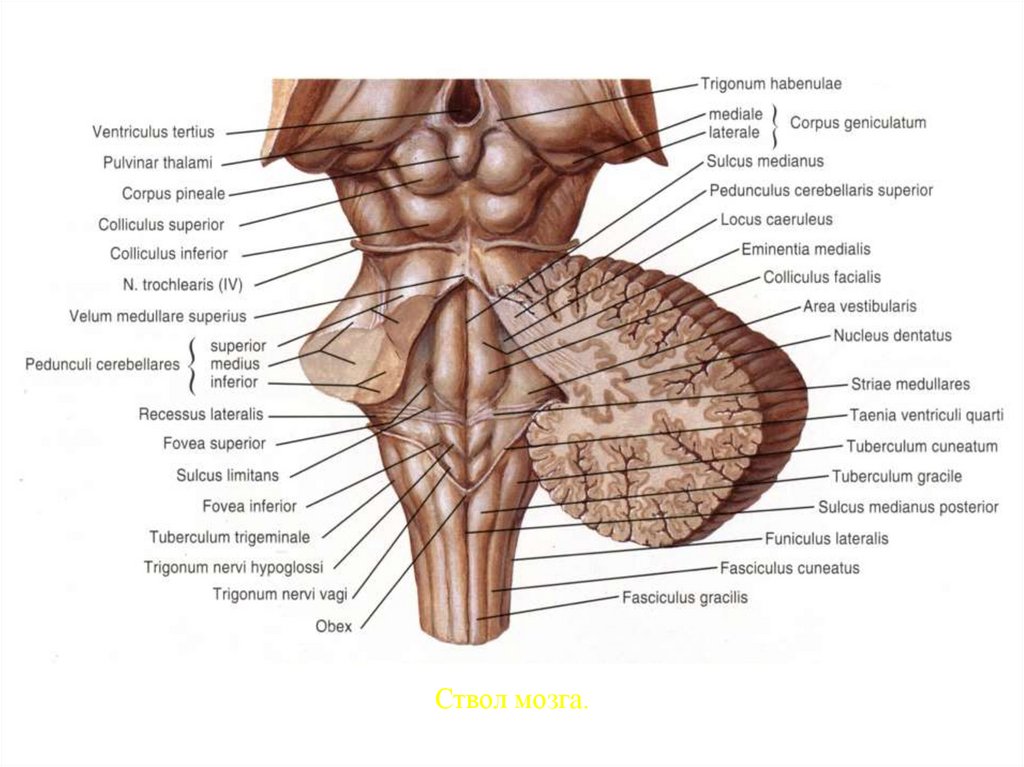

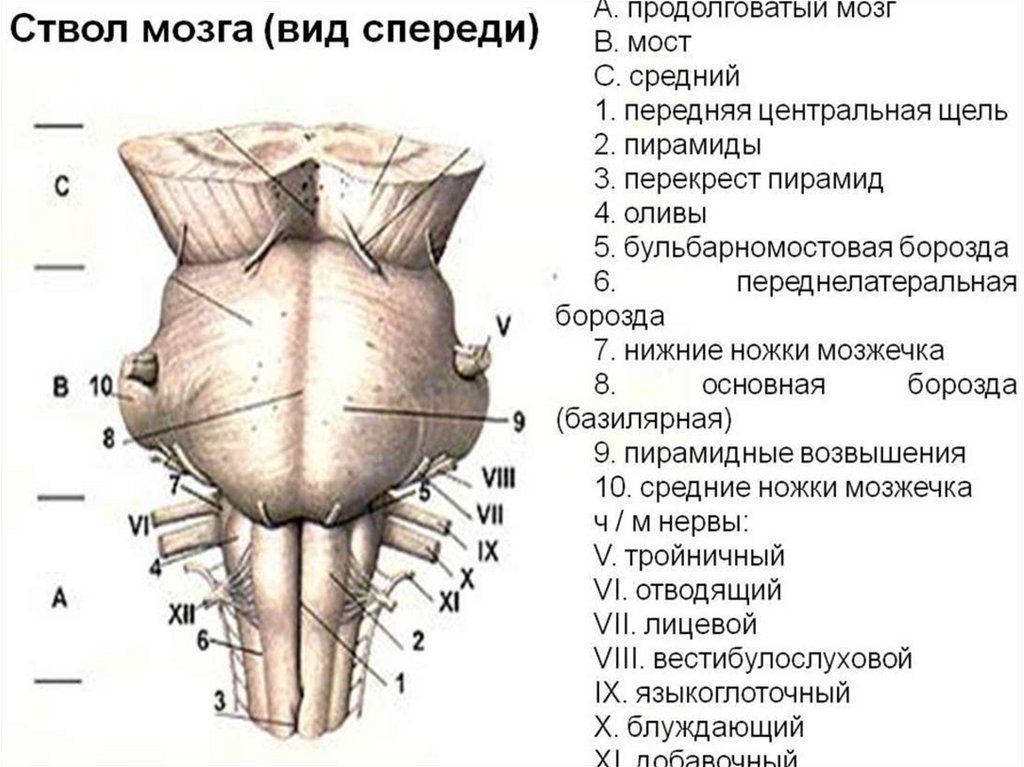

Ствол мозга.

26.

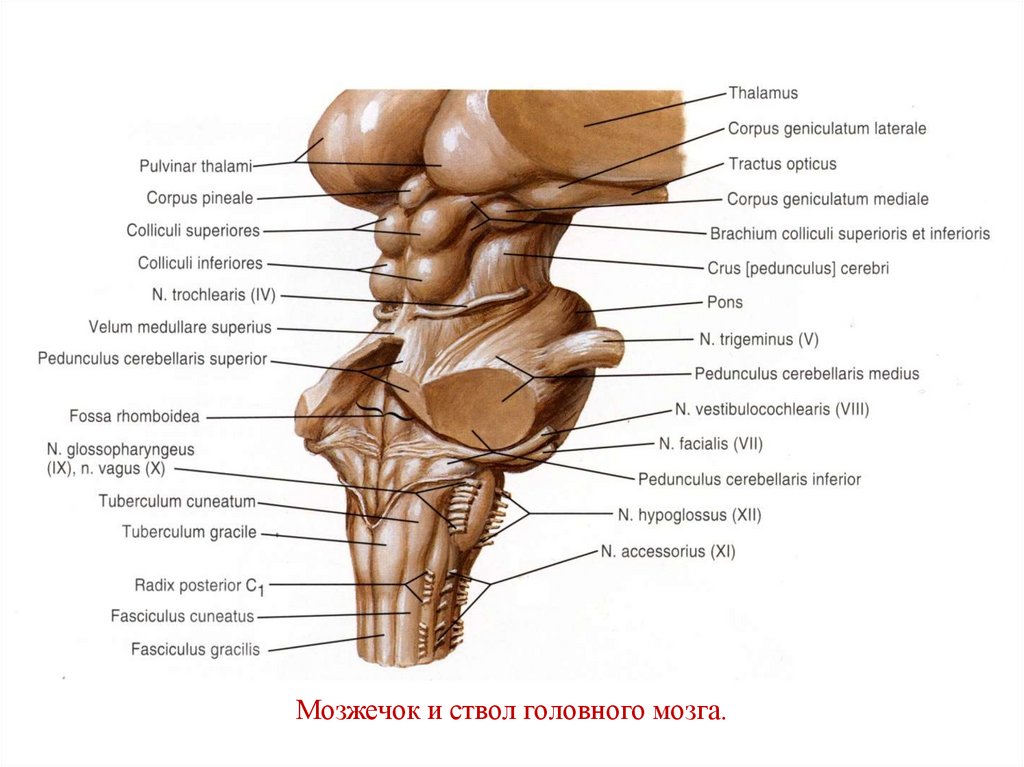

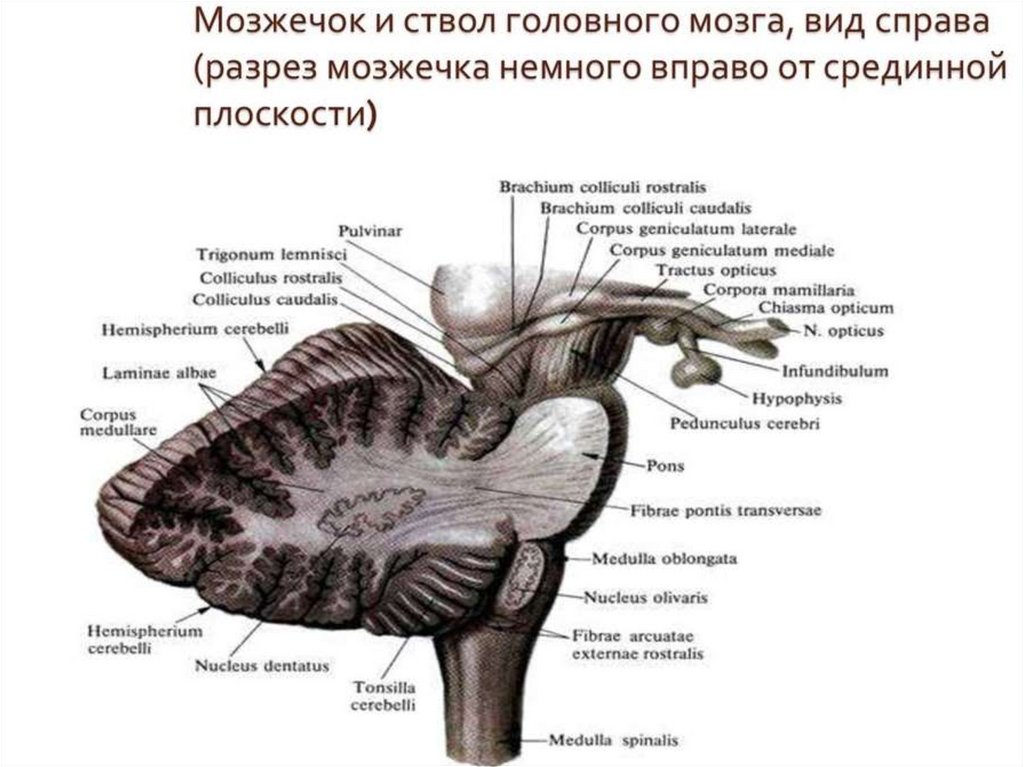

Мозжечок и ствол головного мозга.

27.

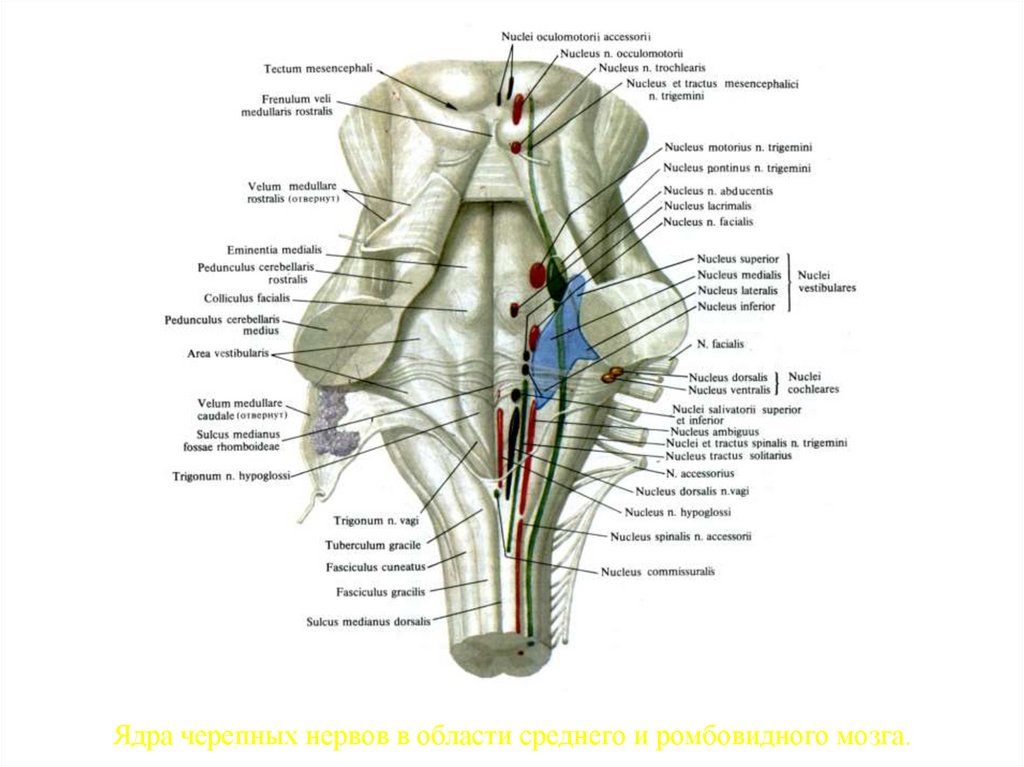

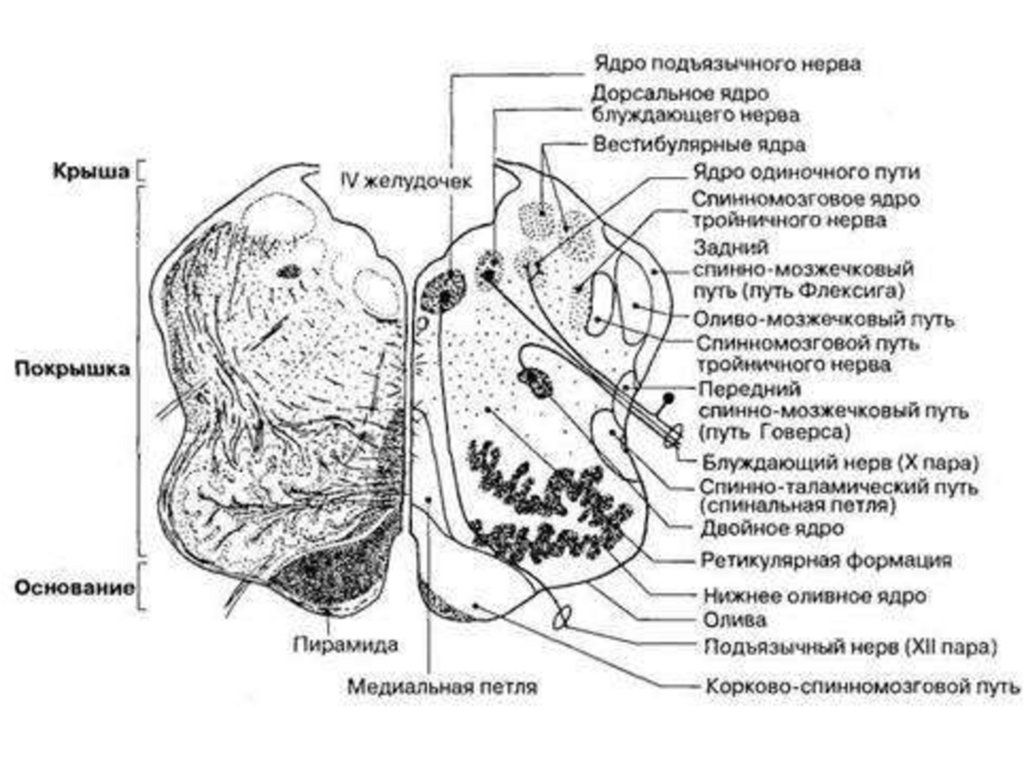

Ядра черепных нервов в области среднего и ромбовидного мозга.

28.

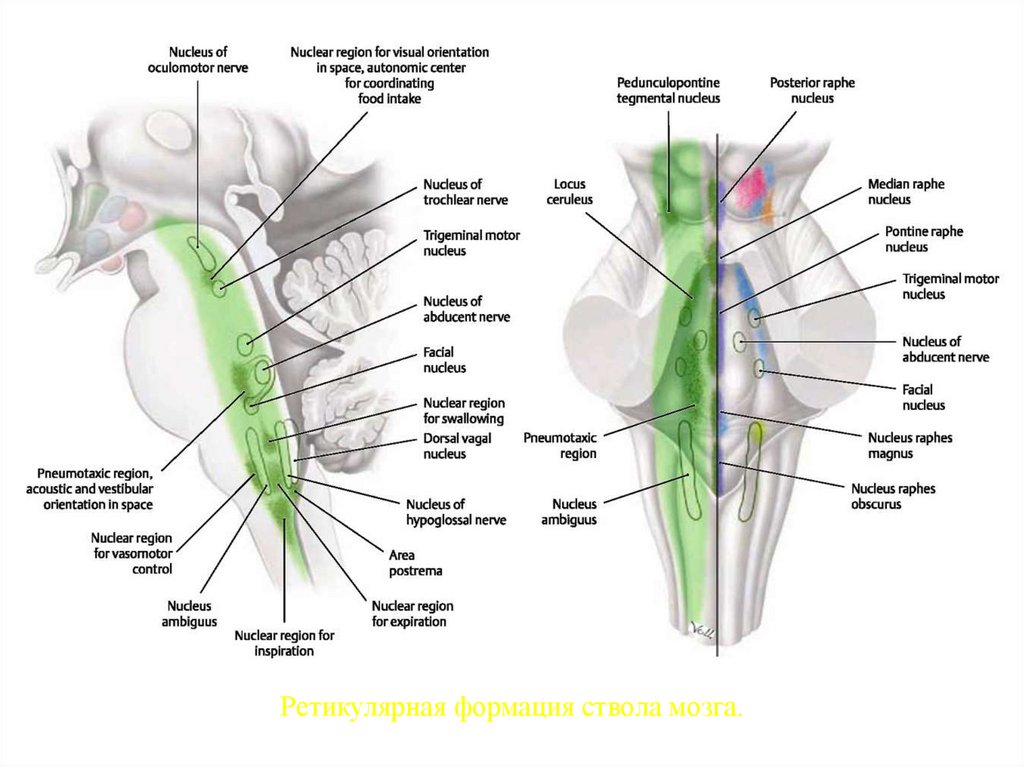

Ретикулярная формация ствола мозга.

29.

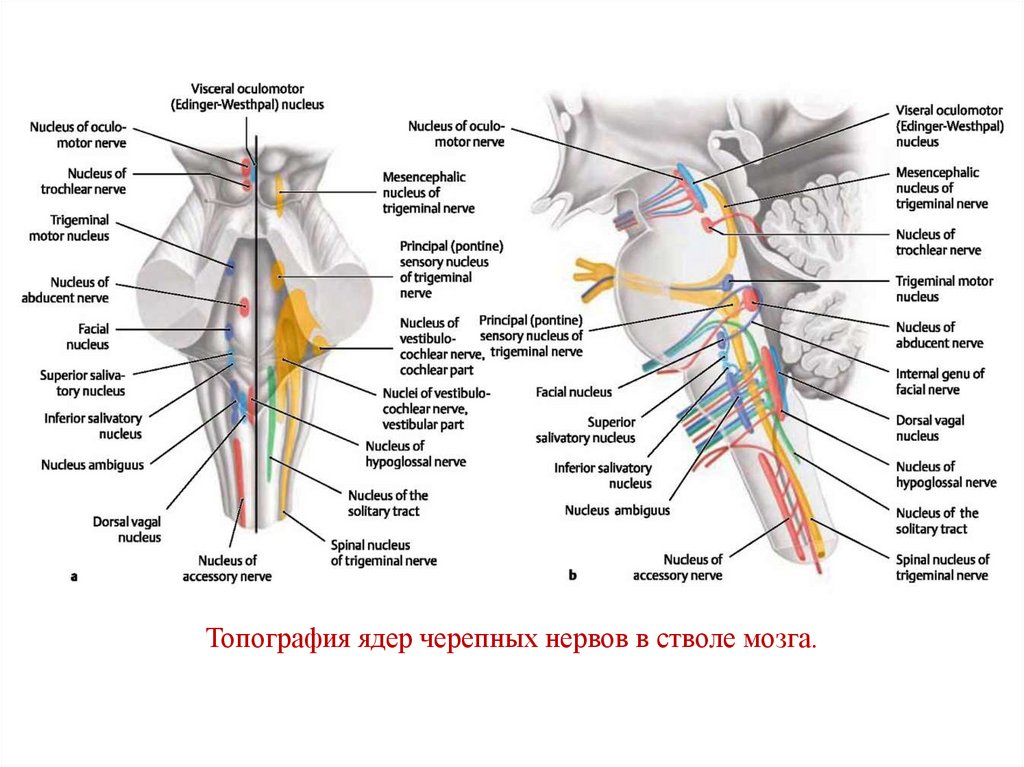

Топография ядер черепных нервов в стволе мозга.

30.

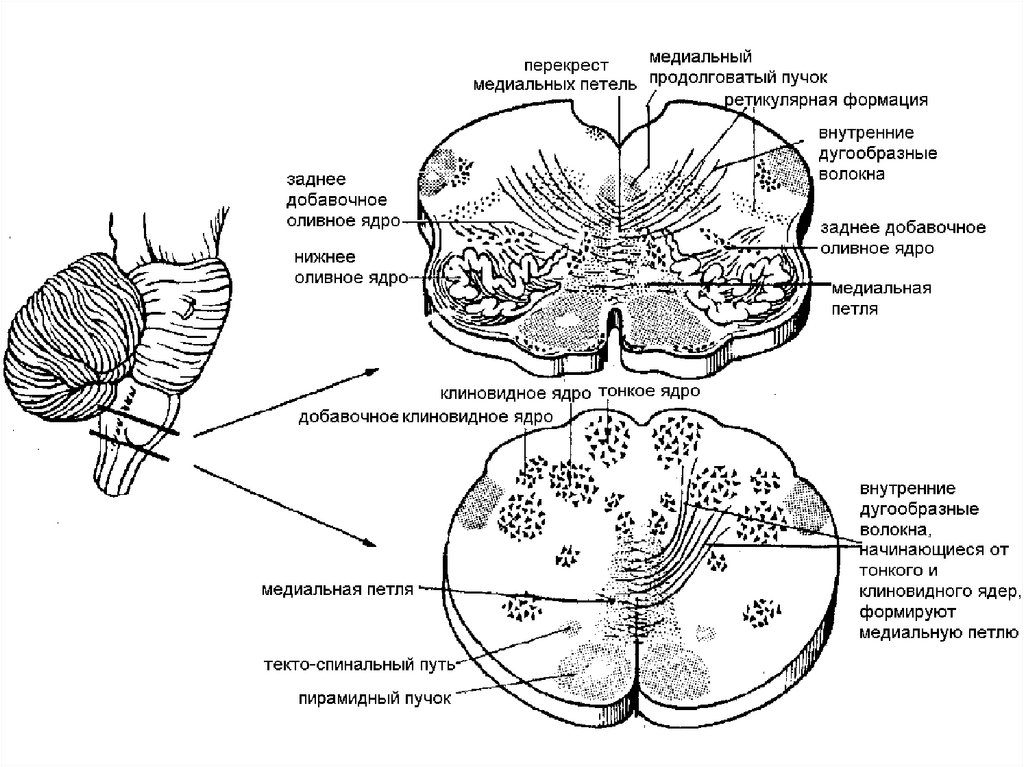

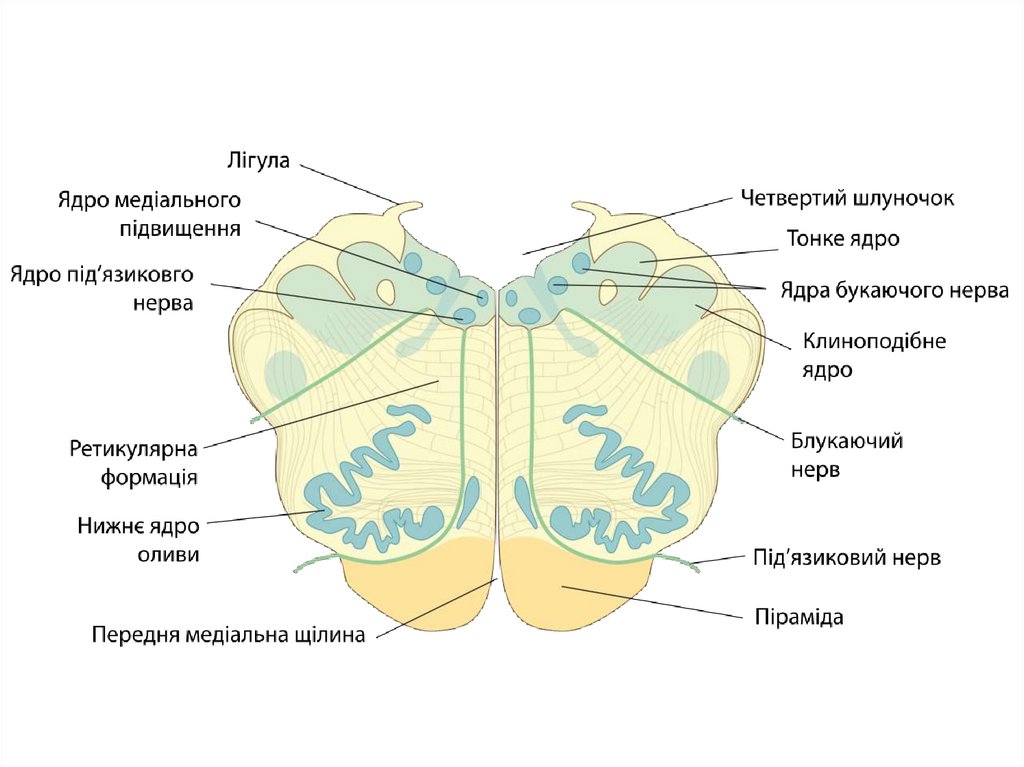

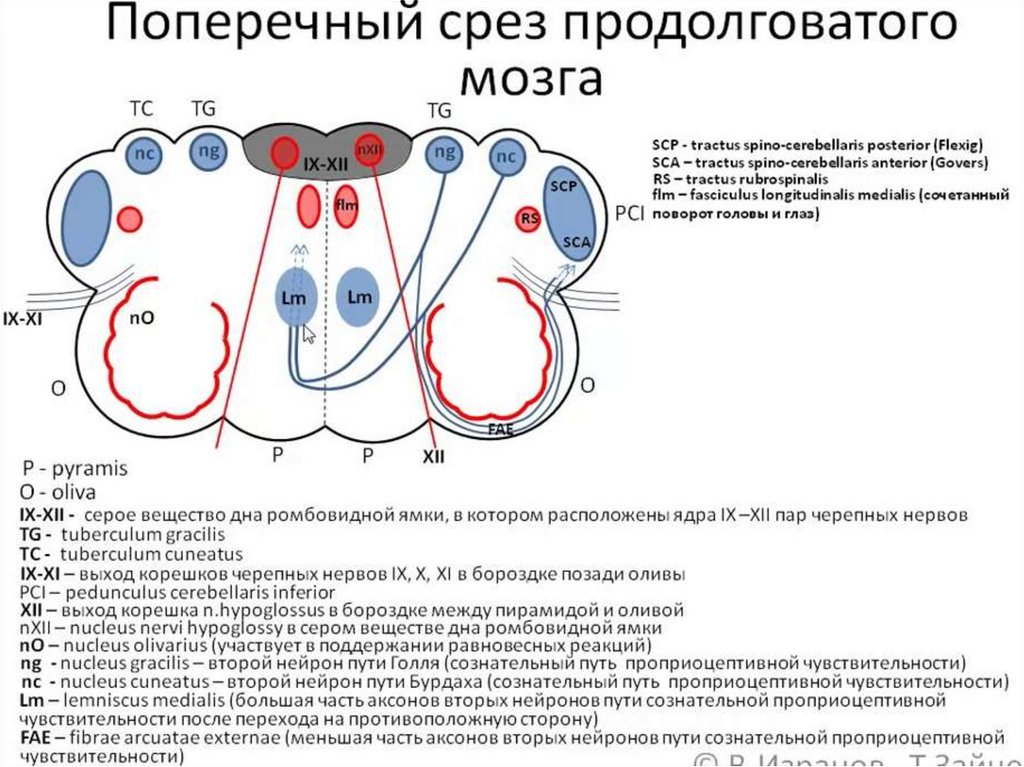

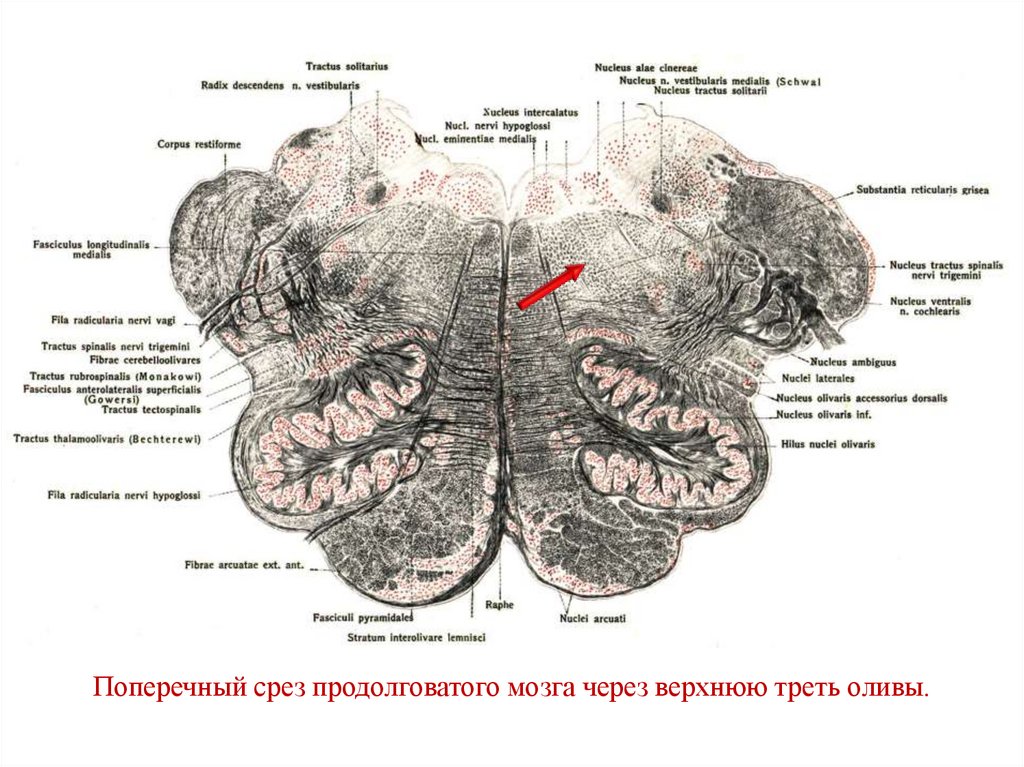

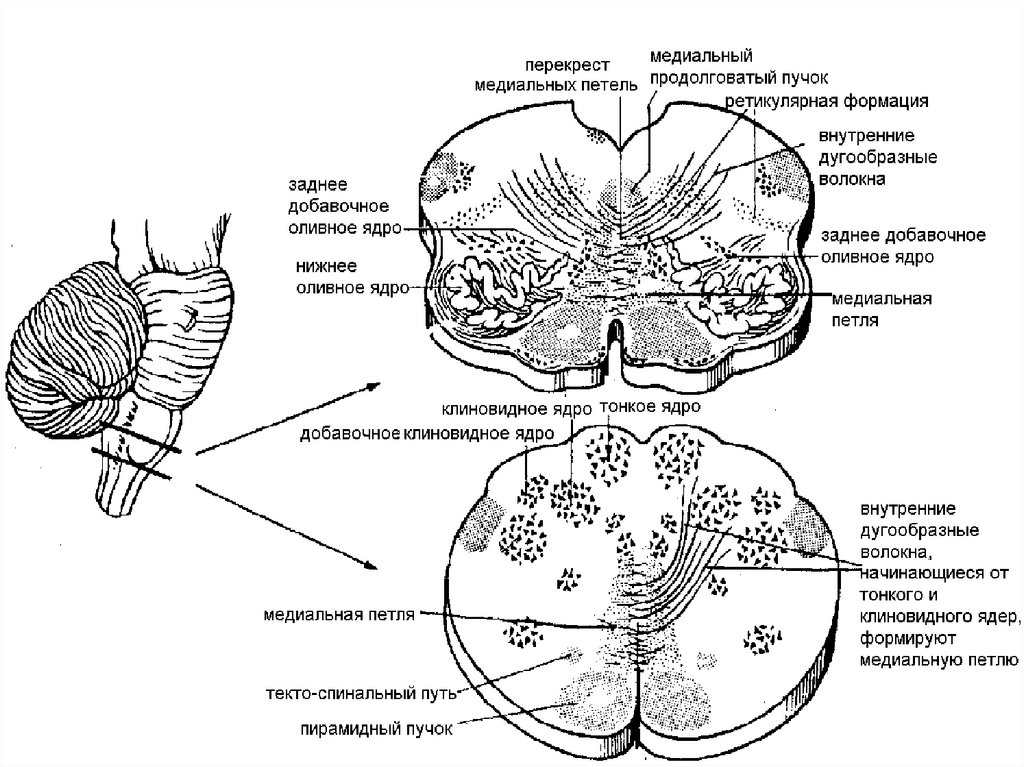

Поперечный срез продолговатого мозга через верхнюю треть оливы.

31.

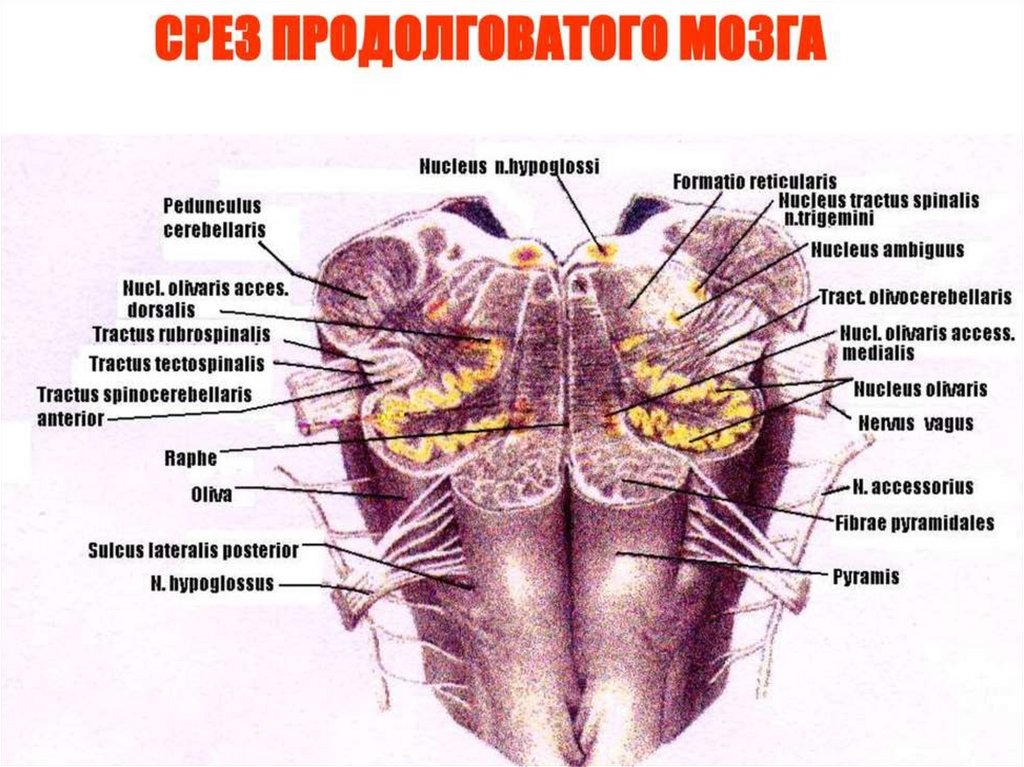

32.

33.

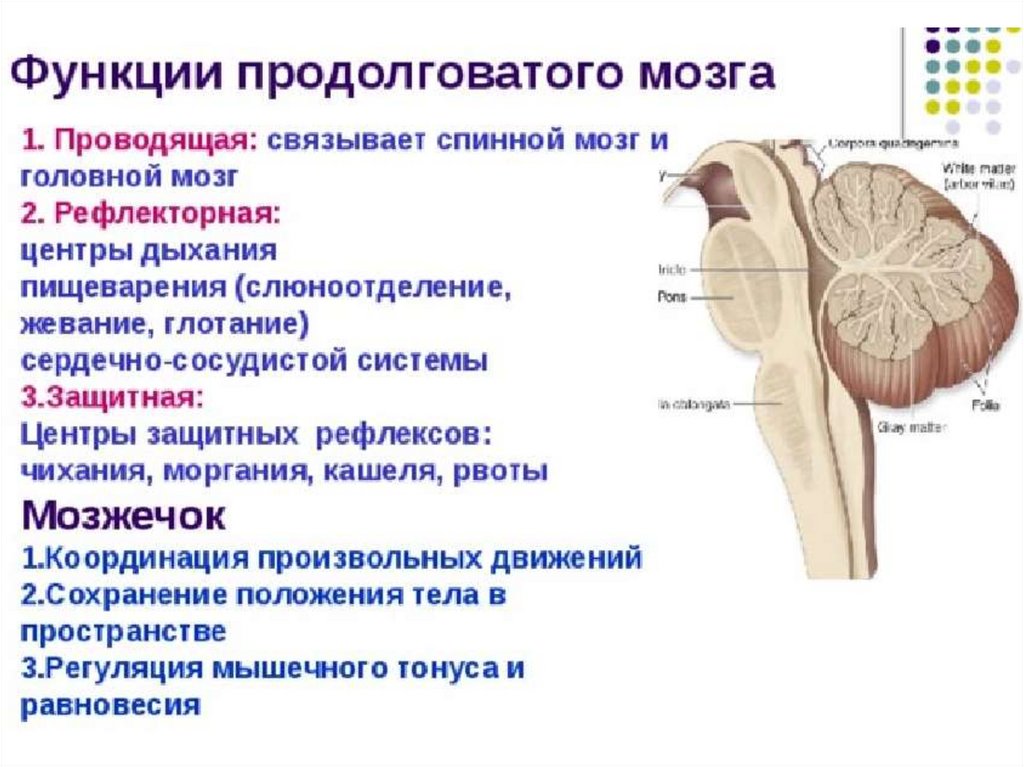

34.

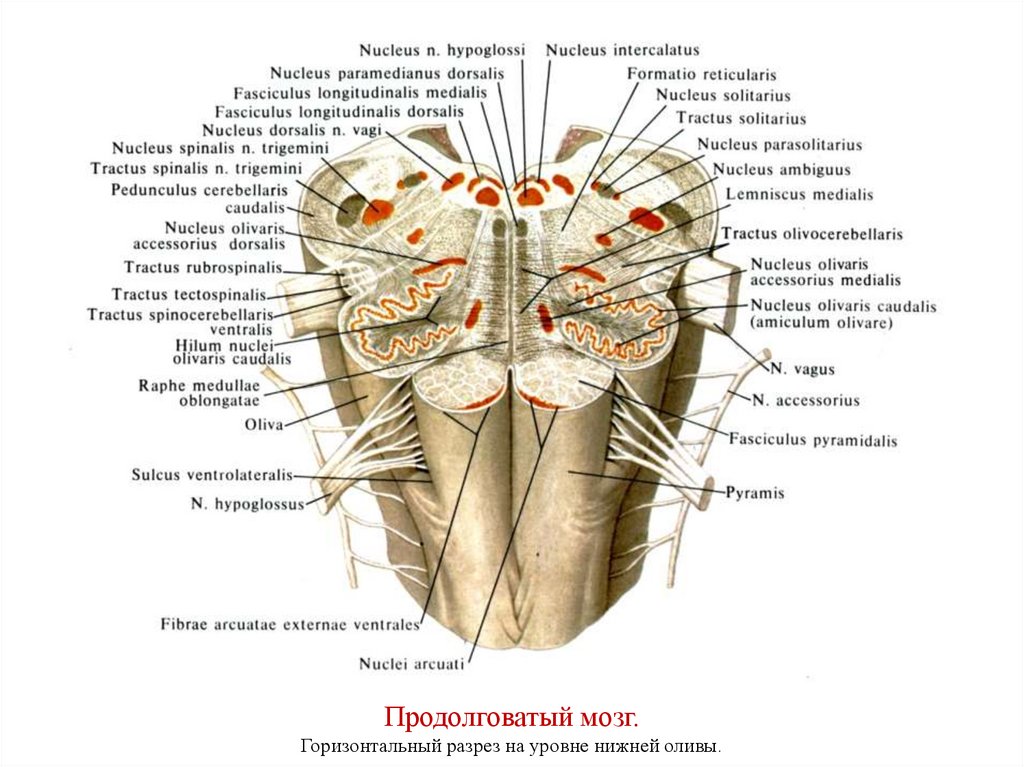

Продолговатый мозг.
Горизонтальный разрез на уровне нижней оливы.

35.

36.

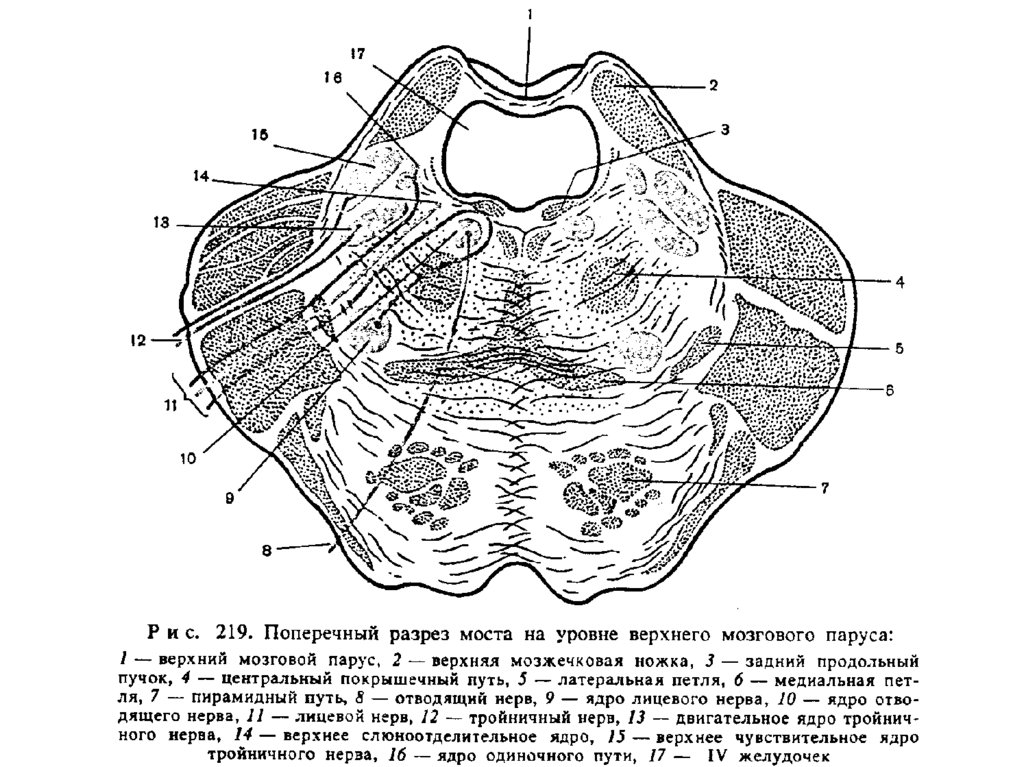

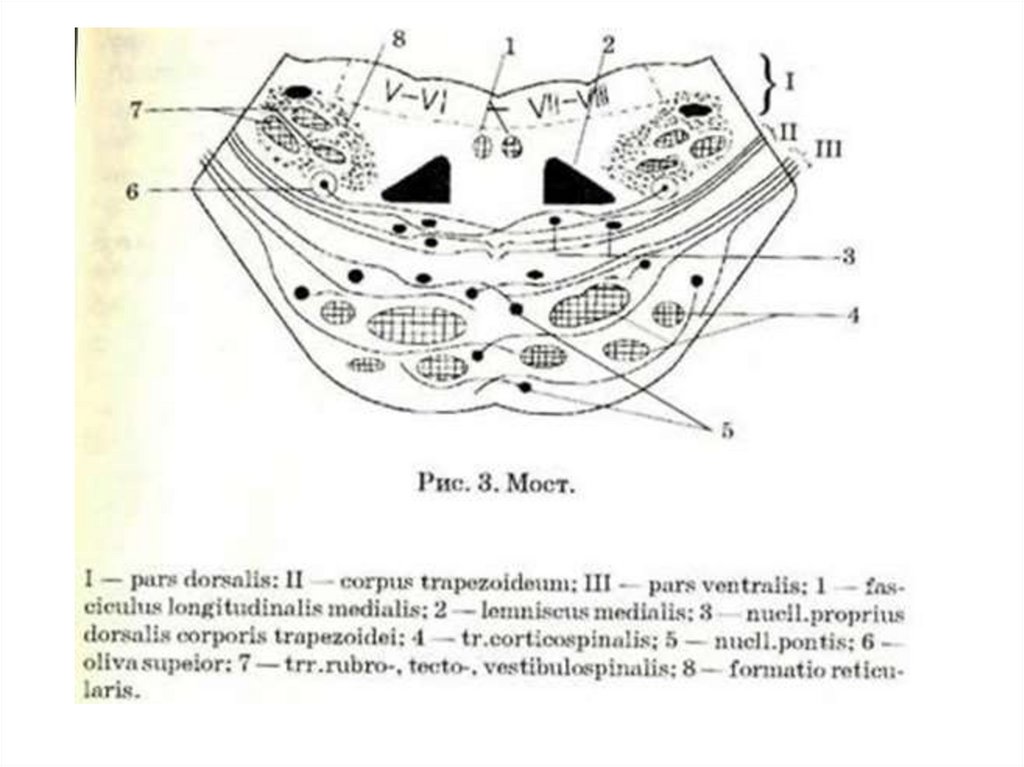

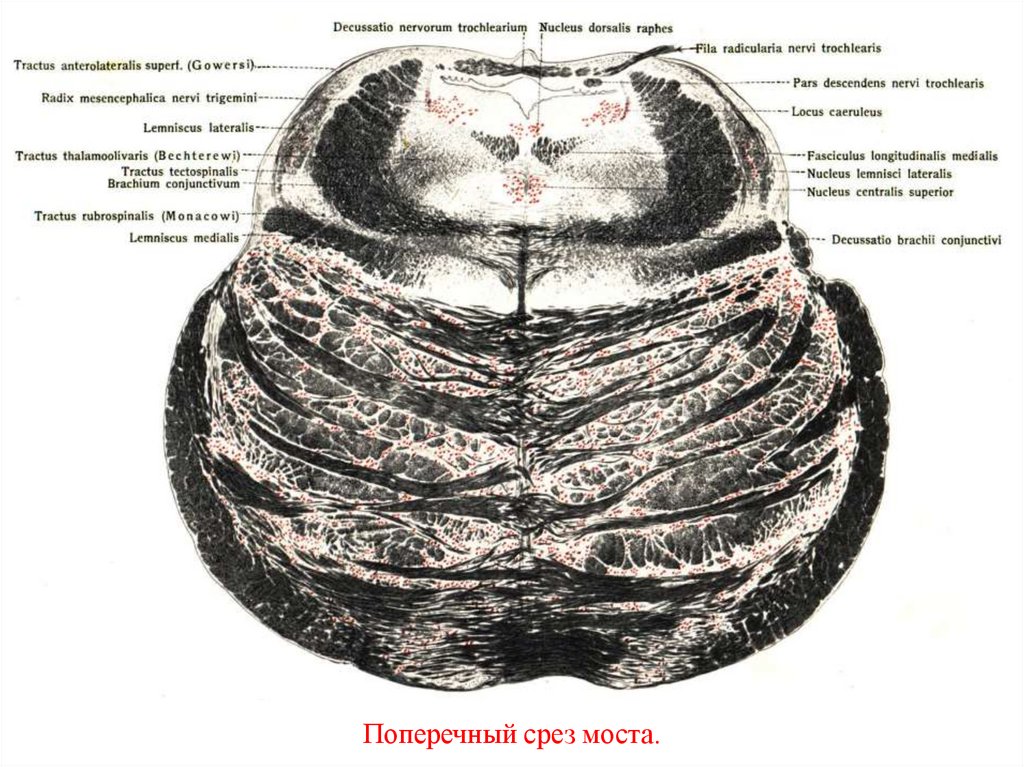

Поперечный срез моста.

37.

38.

39.

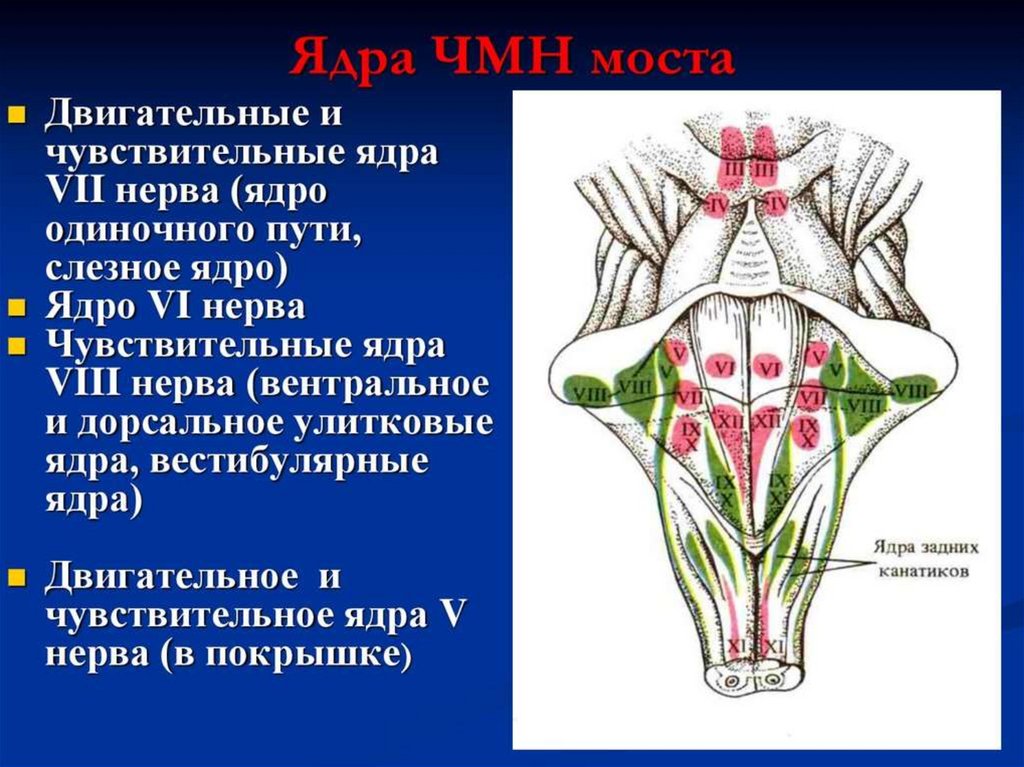

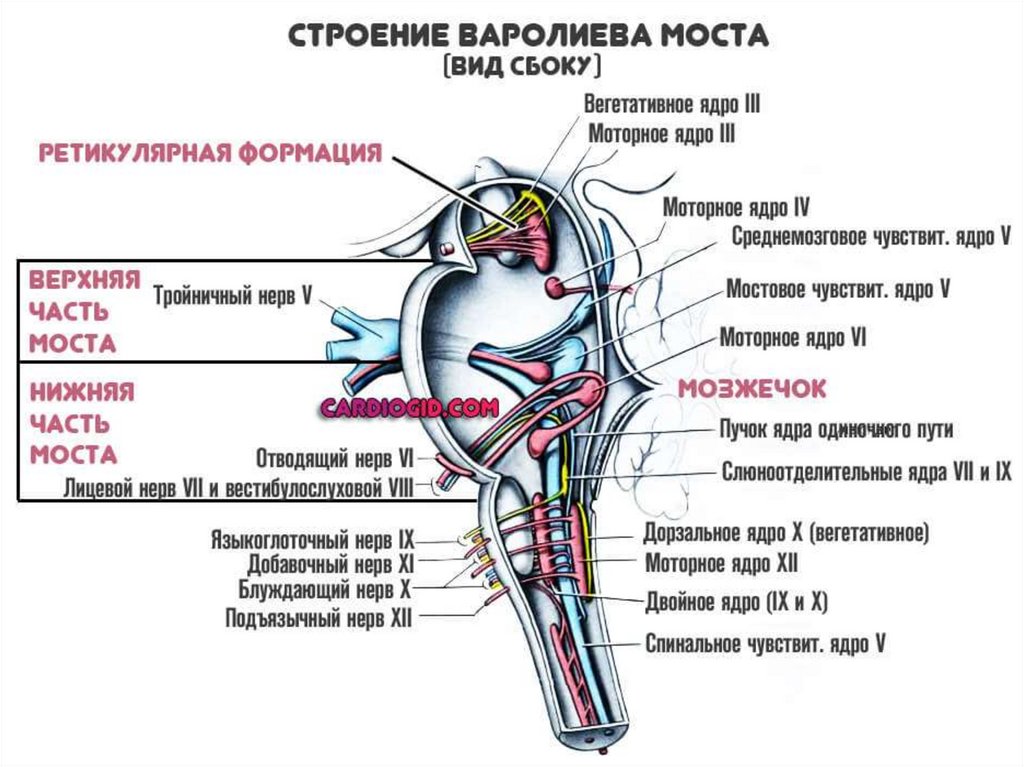

40.

41.

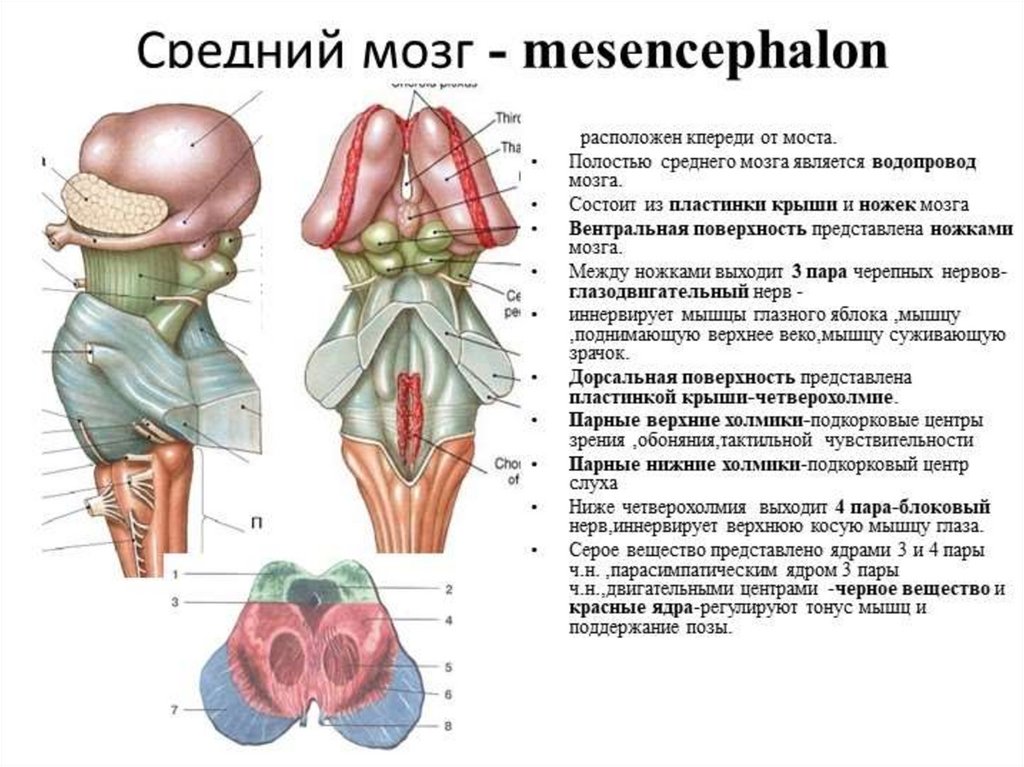

42.

43.

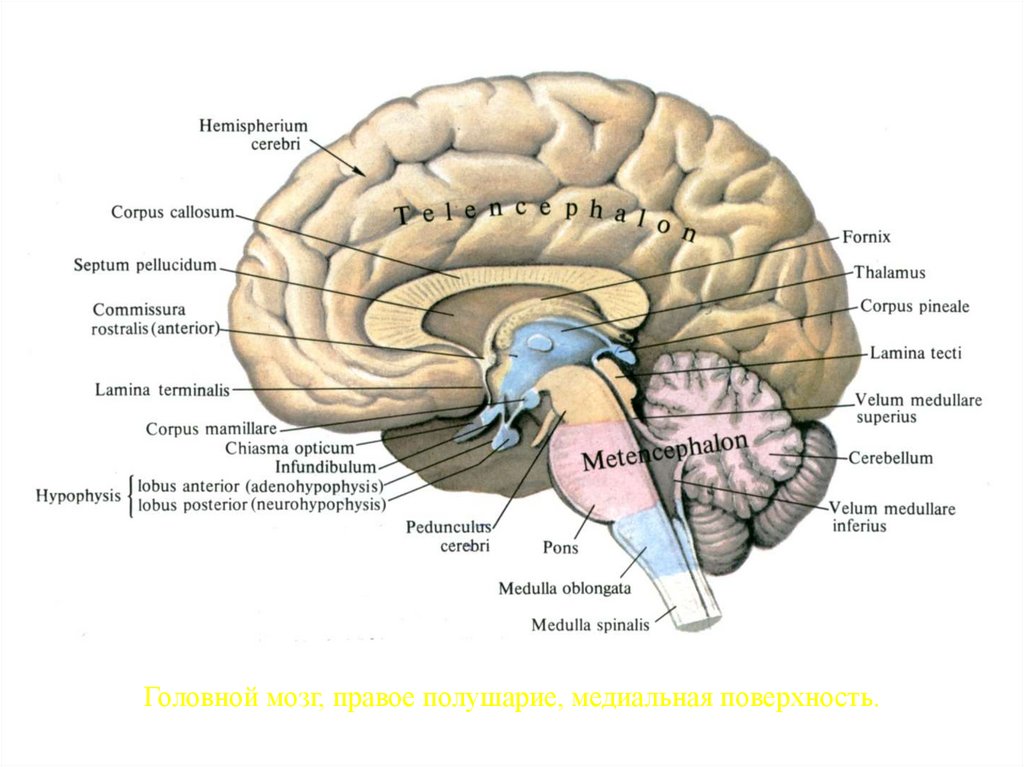

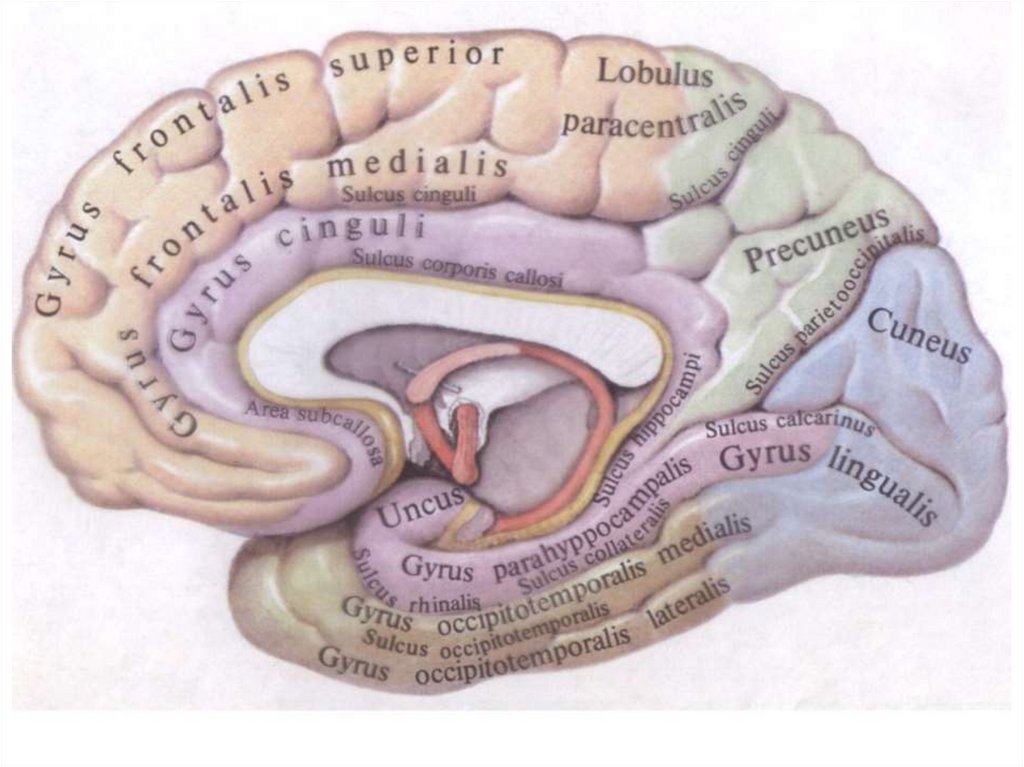

Головной мозг, правое полушарие, медиальная поверхность.

44.

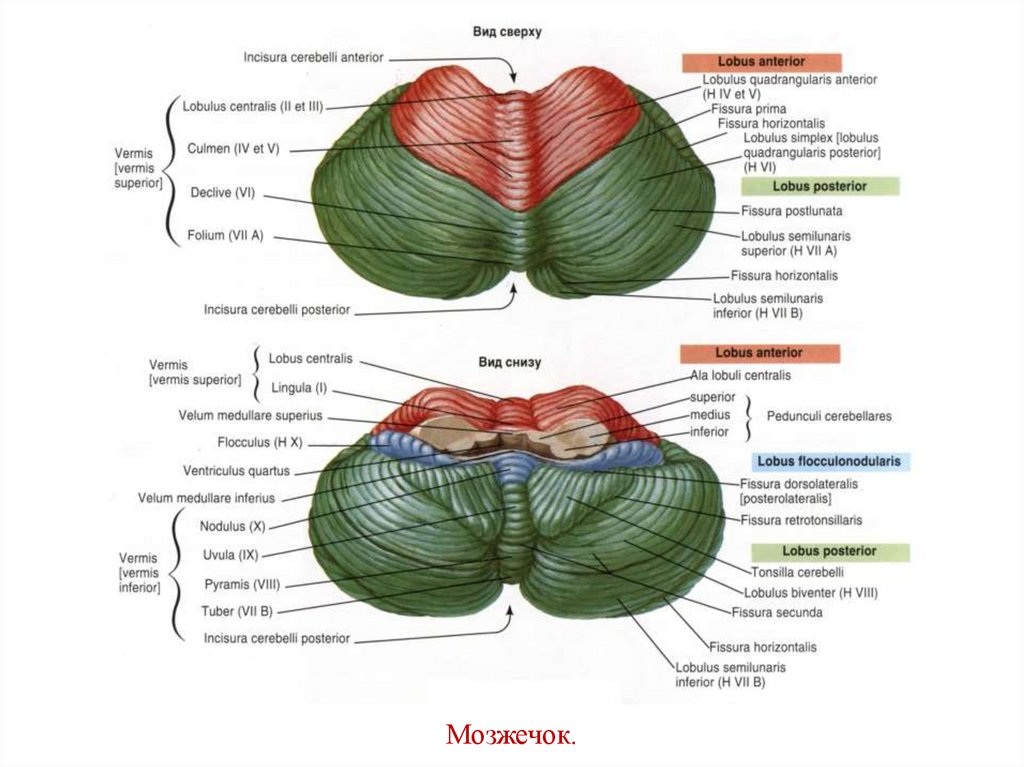

Мозжечок.

45.

1.

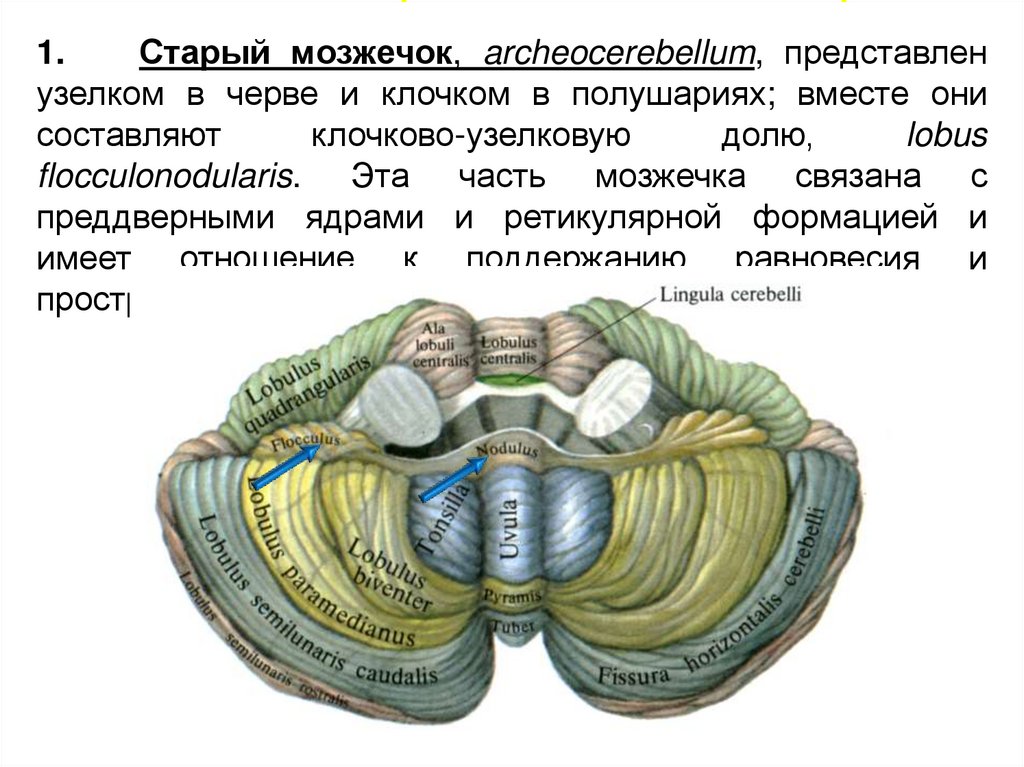

Старый мозжечок, archeocerebellum, представлен
узелком в черве и клочком в полушариях; вместе они
составляют
клочково-узелковую
долю,
lobus
flocculonodularis. Эта часть мозжечка связана с
преддверными ядрами и ретикулярной формацией и
имеет отношение к поддержанию равновесия и
пространственной ориентации тела.

46.

Части мозжечка с филогенетической точки зрения

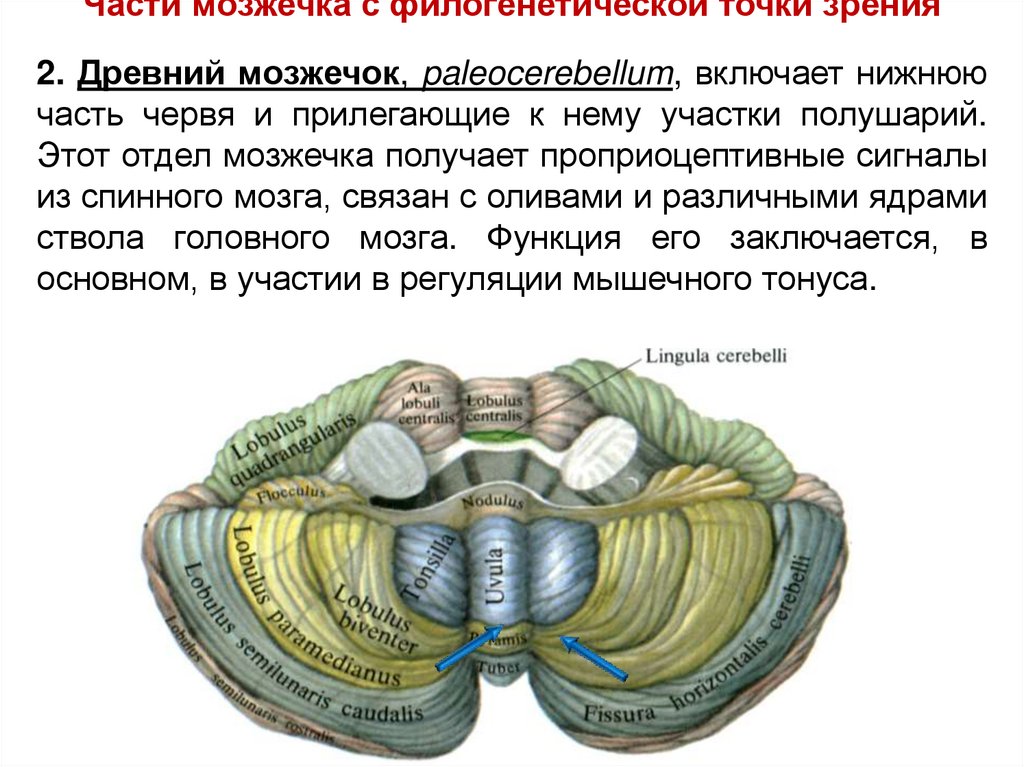

2. Древний мозжечок, paleocerebellum, включает нижнюю
часть червя и прилегающие к нему участки полушарий.
Этот отдел мозжечка получает проприоцептивные сигналы
из спинного мозга, связан с оливами и различными ядрами
ствола головного мозга. Функция его заключается, в
основном, в участии в регуляции мышечного тонуса.

47.

Части мозжечка с филогенетической точки зрения
3.

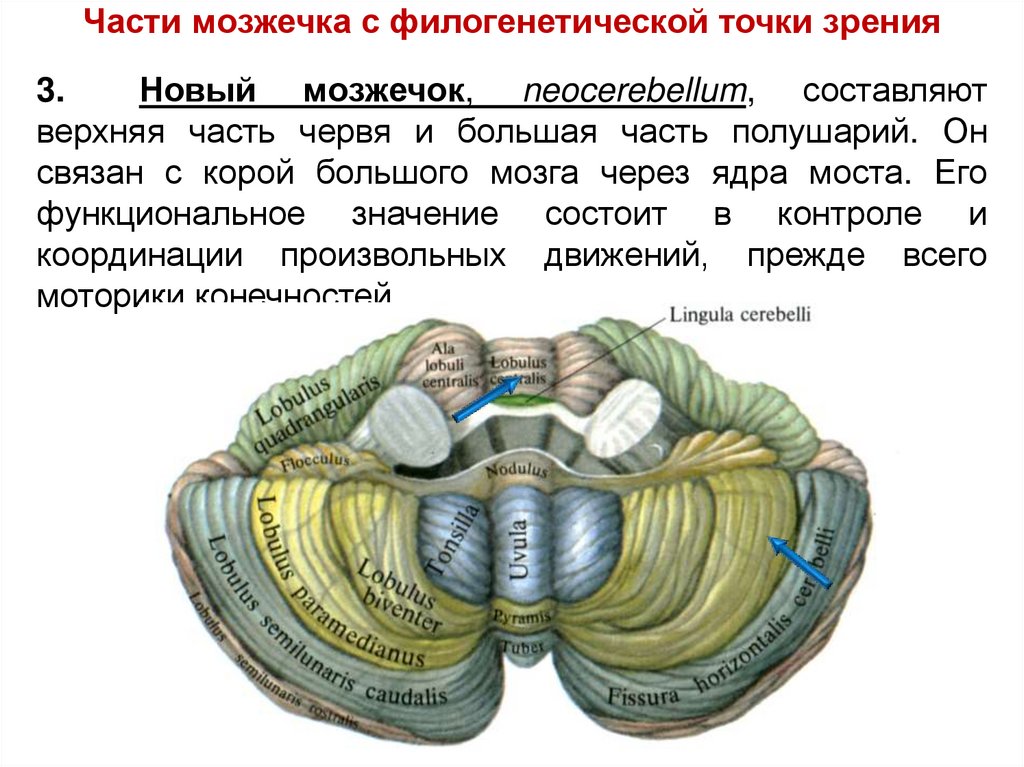

Новый мозжечок, neocerebellum, составляют
верхняя часть червя и большая часть полушарий. Он
связан с корой большого мозга через ядра моста. Его
функциональное значение состоит в контроле и
координации произвольных движений, прежде всего
моторики конечностей.

48.

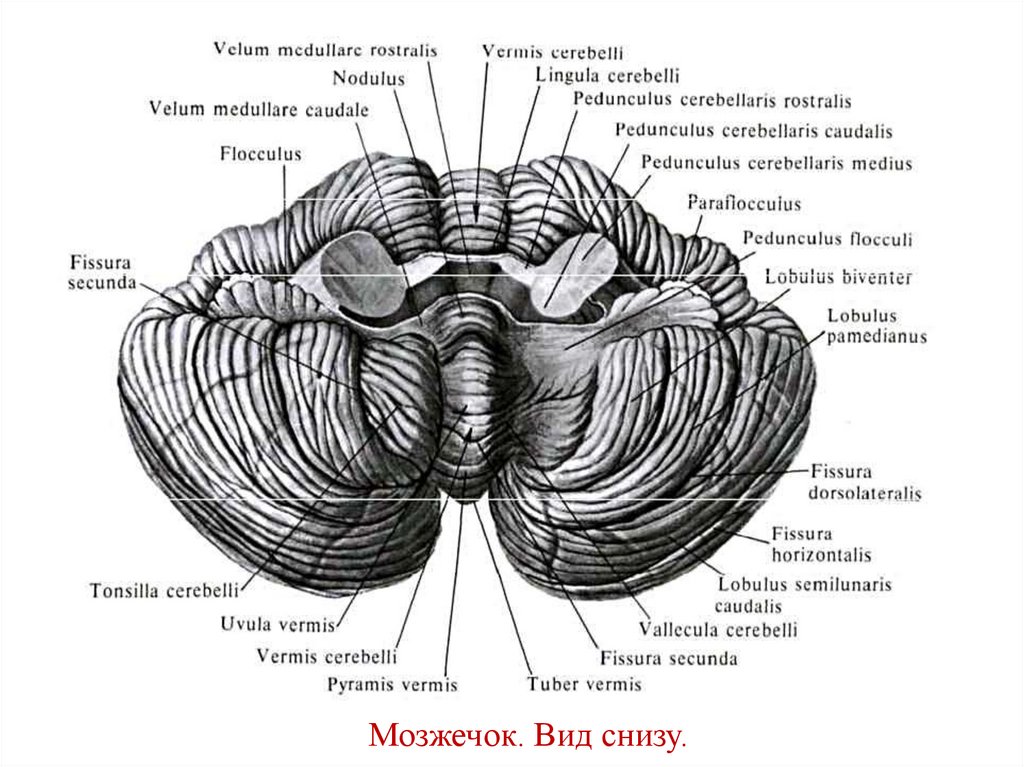

Мозжечок. Вид снизу.

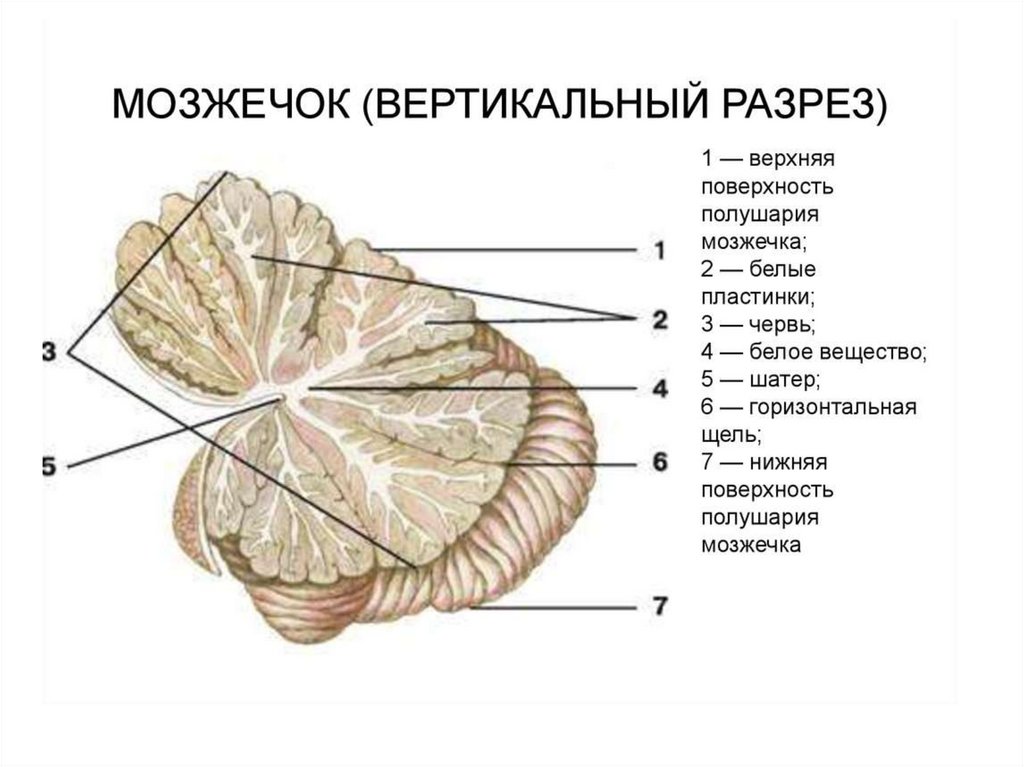

49.

50.

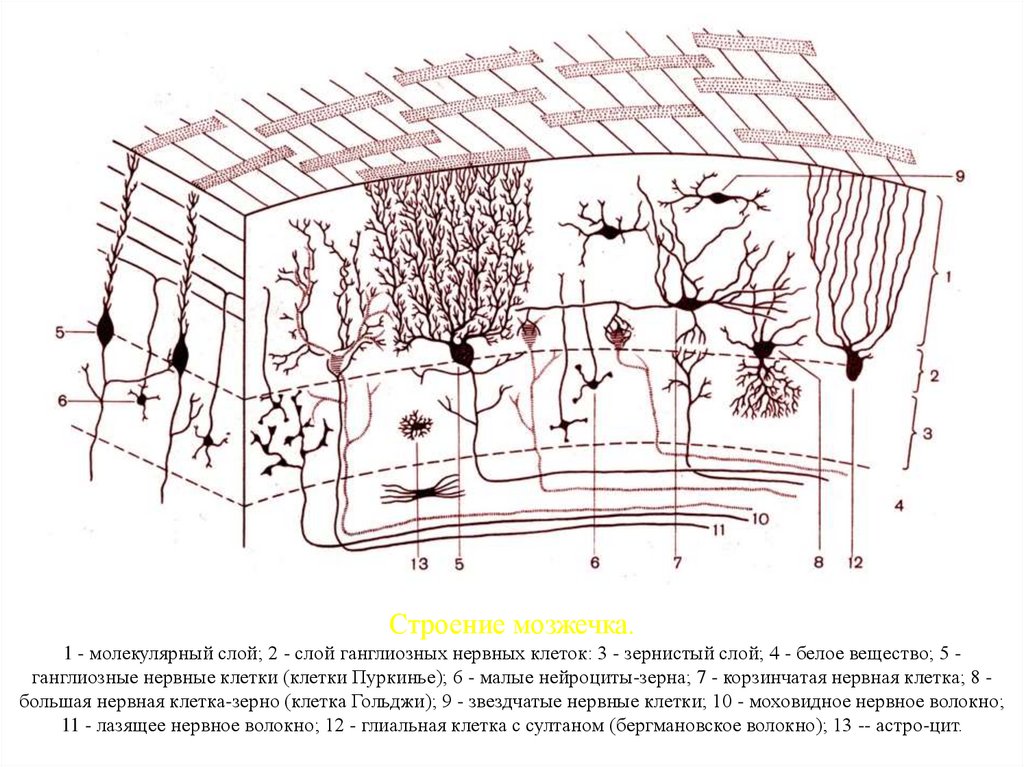

Строение мозжечка.
1 - молекулярный слой; 2 - слой ганглиозных нервных клеток: 3 - зернистый слой; 4 - белое вещество; 5 ганглиозные нервные клетки (клетки Пуркинье); 6 - малые нейроциты-зерна; 7 - корзинчатая нервная клетка; 8 большая нервная клетка-зерно (клетка Гольджи); 9 - звездчатые нервные клетки; 10 - моховидное нервное волокно;
11 - лазящее нервное волокно; 12 - глиальная клетка с султаном (бергмановское волокно); 13 -- астро-цит.

51.

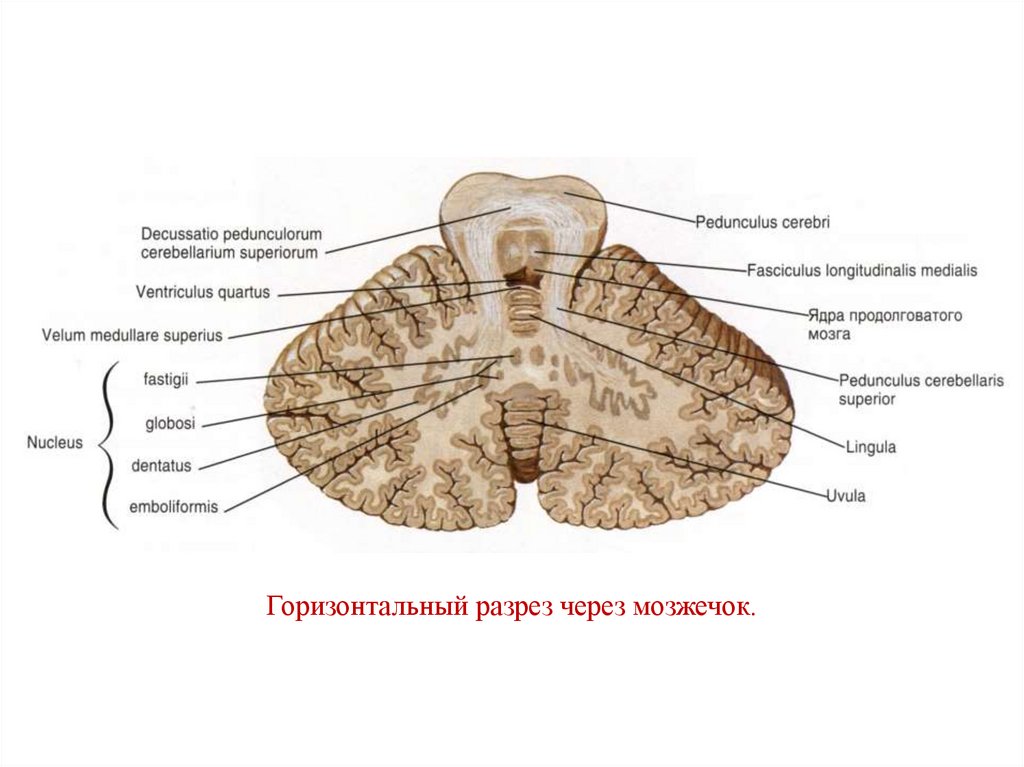

Горизонтальный разрез через мозжечок.

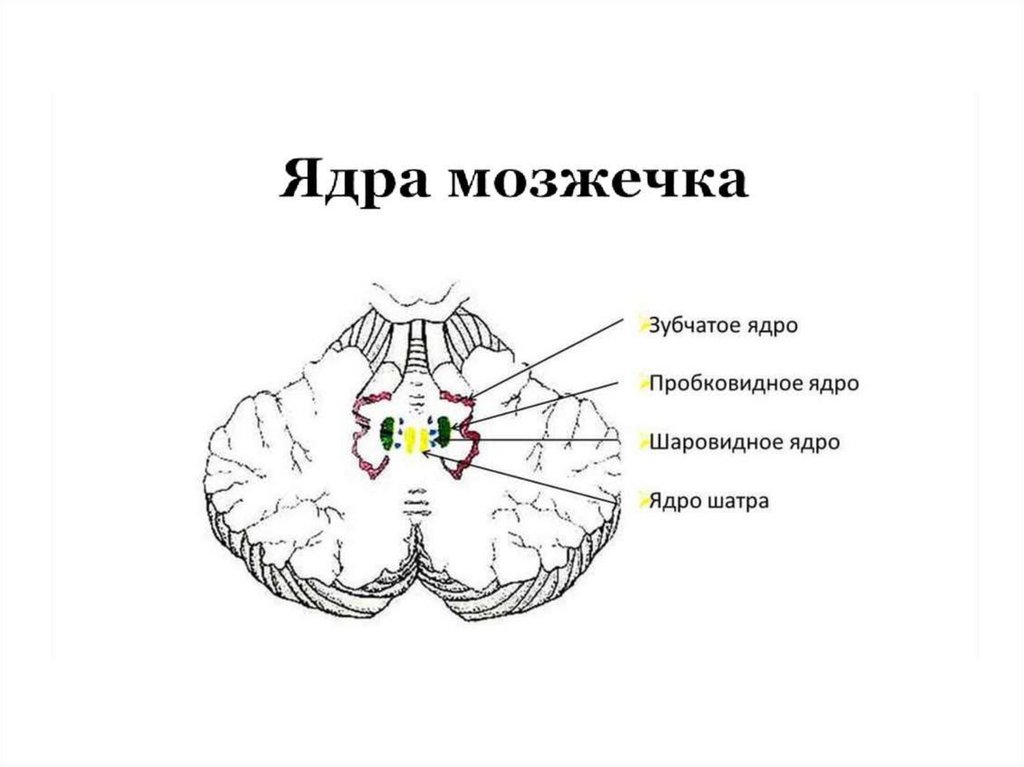

52.

53.

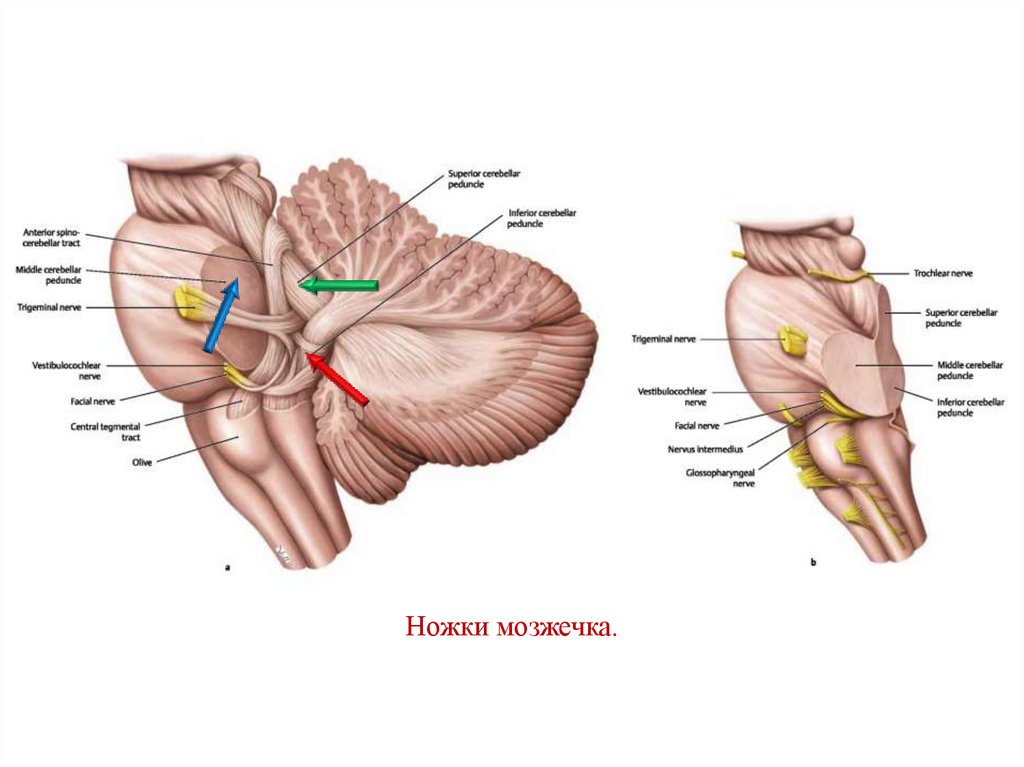

Ножки мозжечка.

54.

Мозжечок и ствол головного мозга.

55.

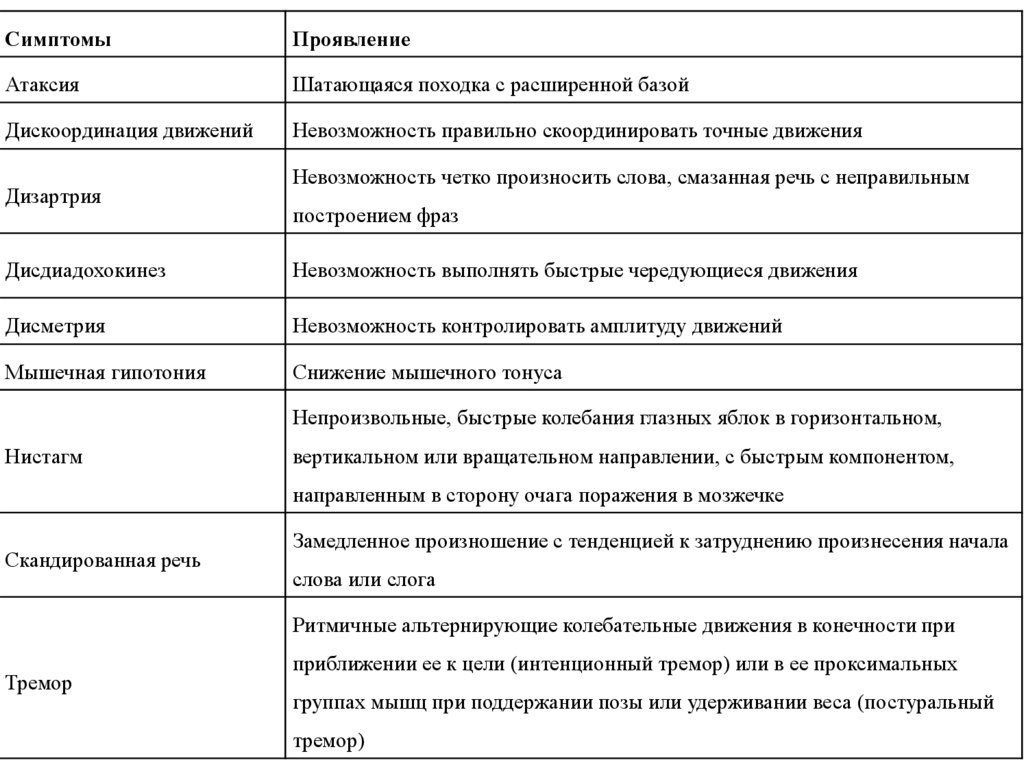

Симптомы
Проявление
Атаксия
Шатающаяся походка с расширенной базой
Дискоординация движений
Невозможность правильно скоординировать точные движения
Дизартрия
Невозможность четко произносить слова, смазанная речь с неправильным
построением фраз
Дисдиадохокинез
Невозможность выполнять быстрые чередующиеся движения
Дисметрия
Невозможность контролировать амплитуду движений
Мышечная гипотония
Снижение мышечного тонуса
Непроизвольные, быстрые колебания глазных яблок в горизонтальном,
Нистагм
вертикальном или вращательном направлении, с быстрым компонентом,
направленным в сторону очага поражения в мозжечке
Скандированная речь
Замедленное произношение с тенденцией к затруднению произнесения начала
слова или слога
Ритмичные альтернирующие колебательные движения в конечности при
Тремор
приближении ее к цели (интенционный тремор) или в ее проксимальных
группах мышц при поддержании позы или удерживании веса (постуральный
тремор)

56.

Головной мозг, правое полушарие, медиальная поверхность.

57.

Мозжечок и ствол головного мозга.

58.

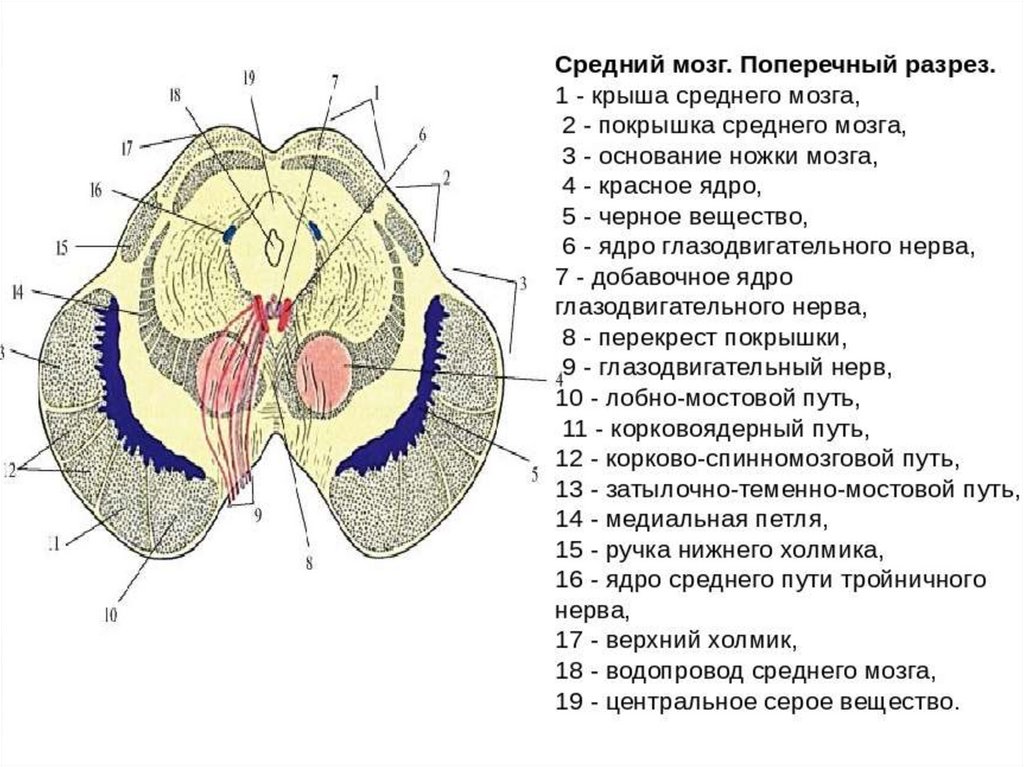

59.

60.

61.

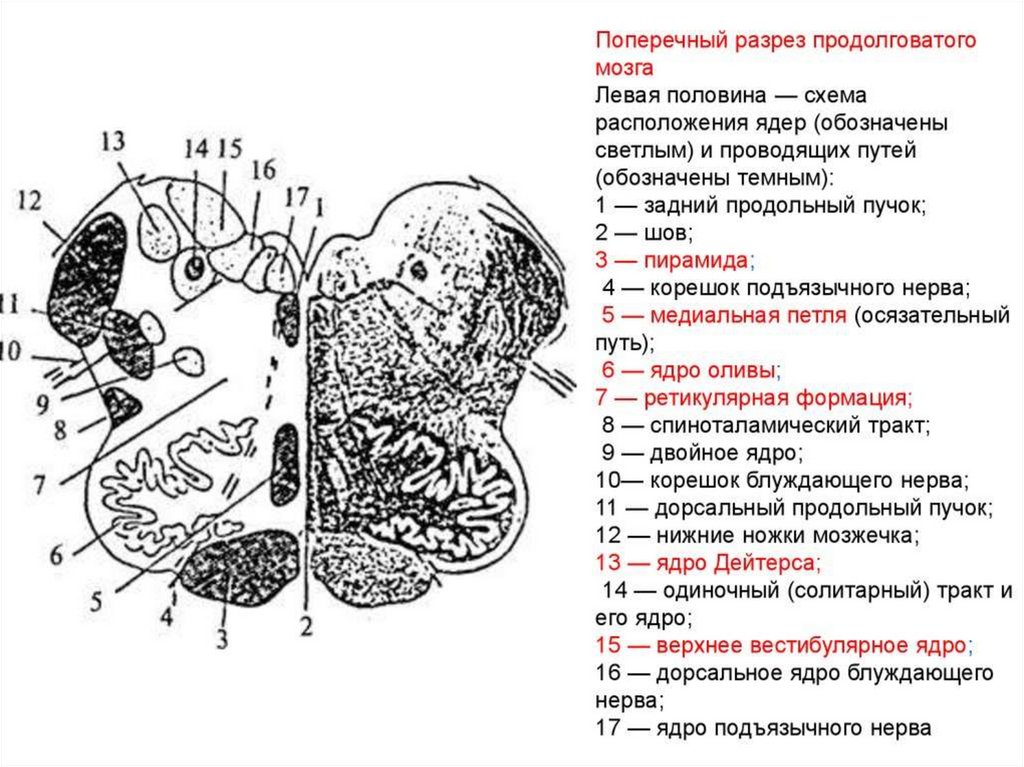

62.

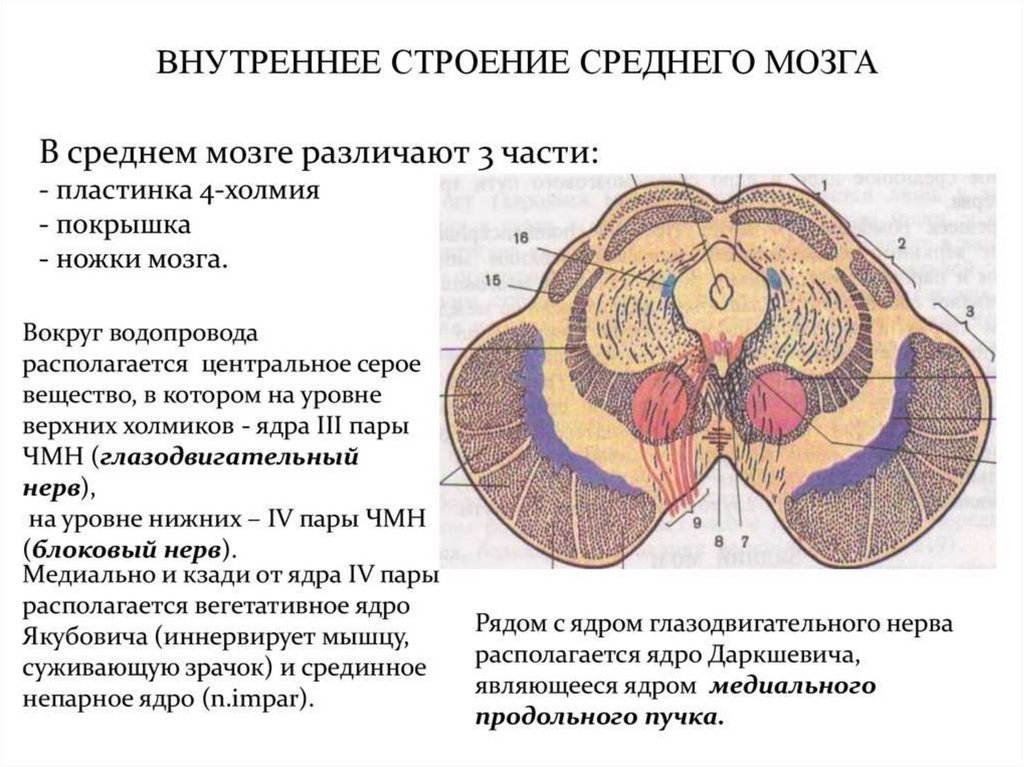

63.

64.

65.

66.

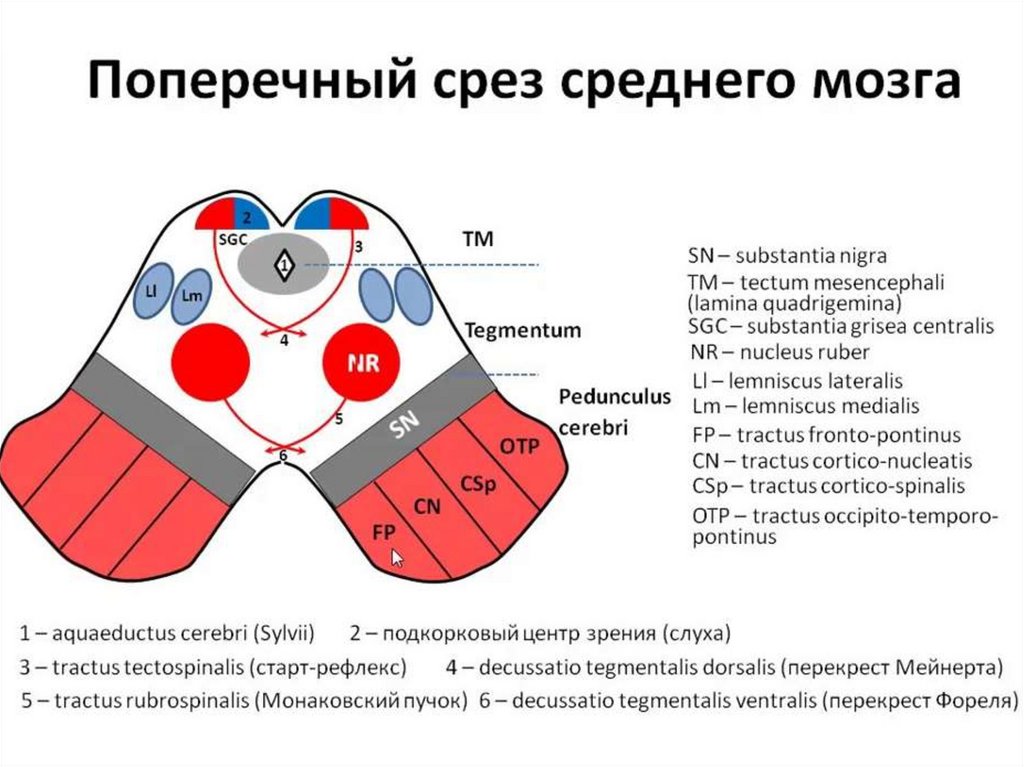

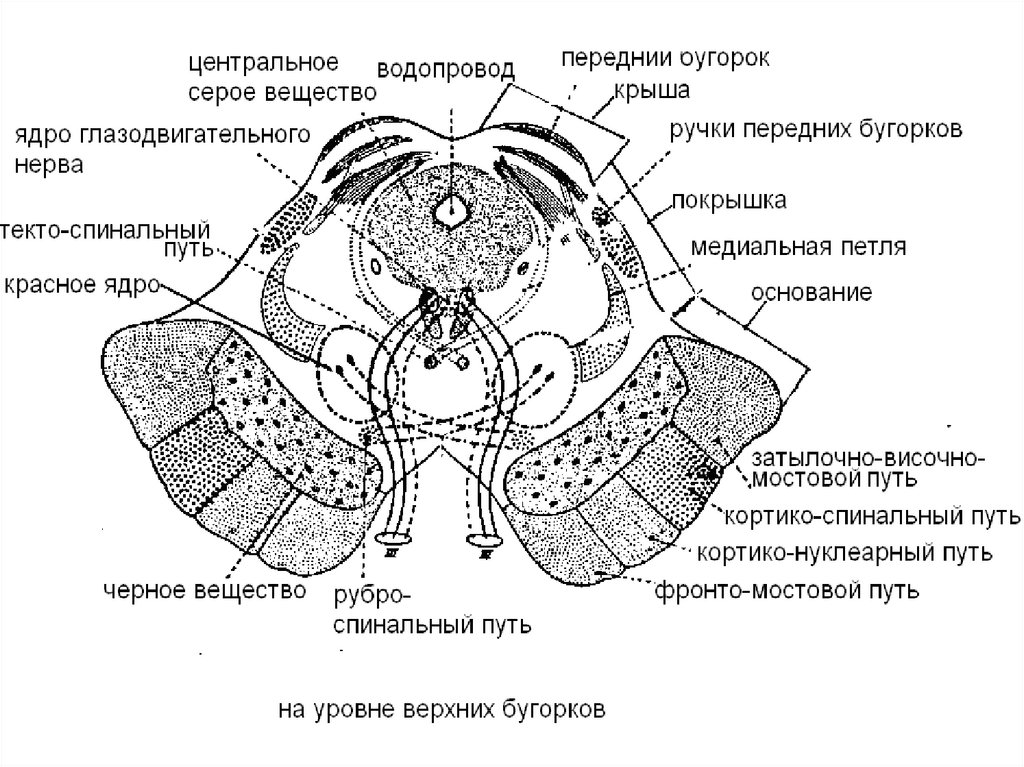

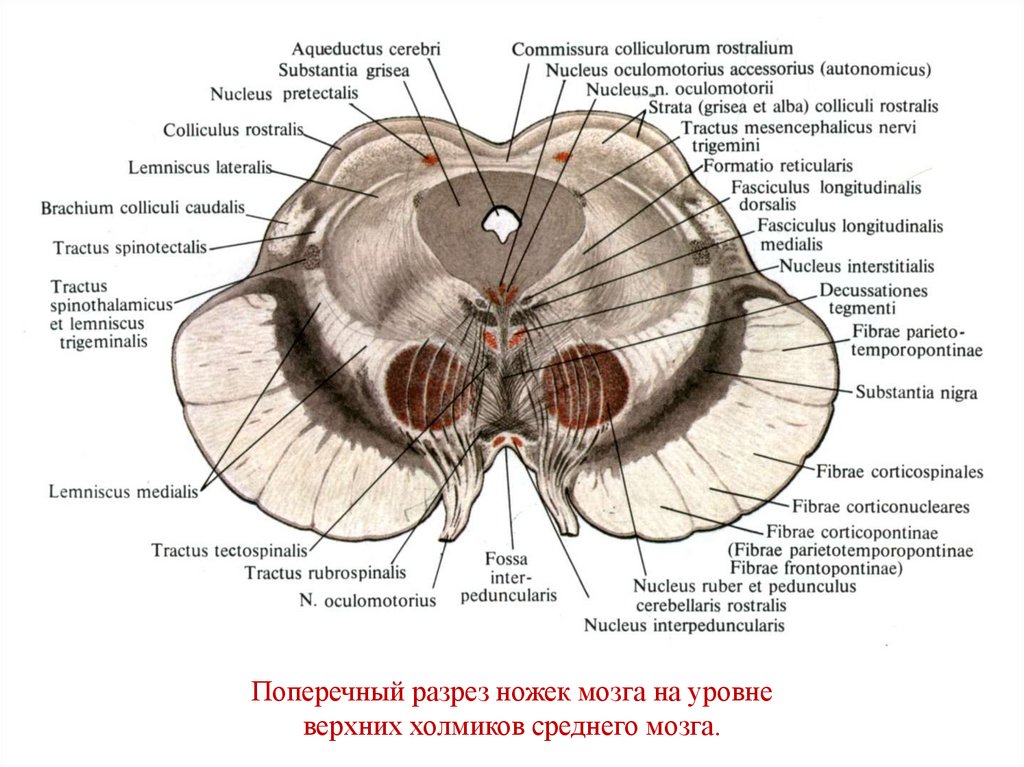

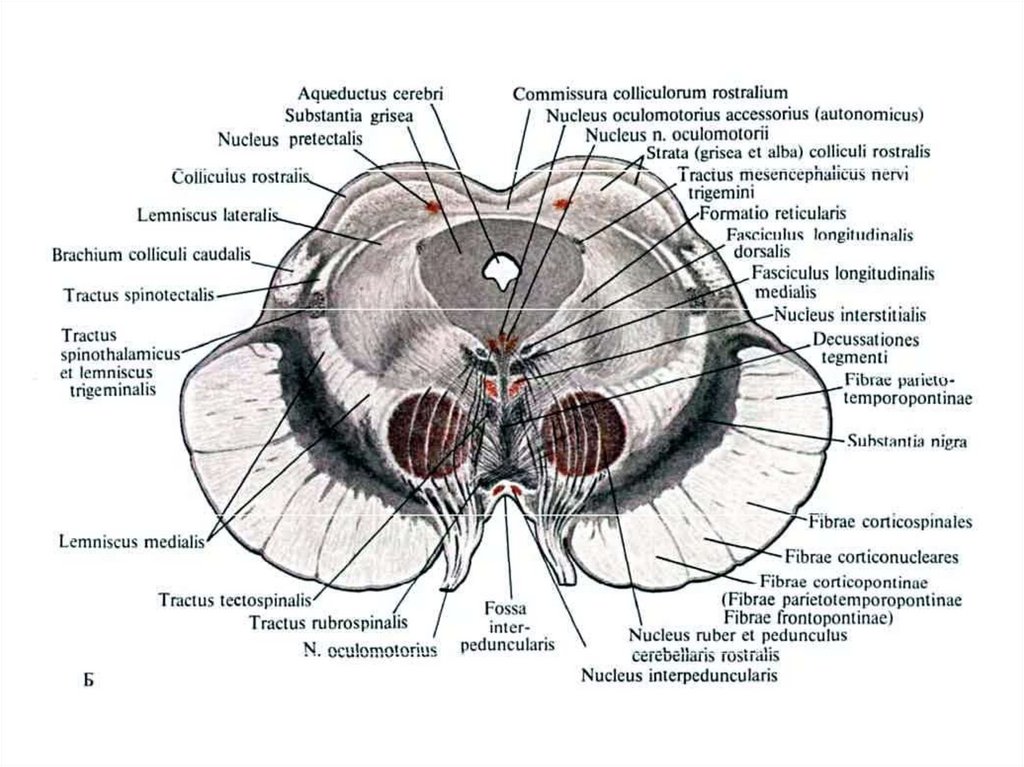

Поперечный разрез ножек мозга на уровне
верхних холмиков среднего мозга.

67.

Сагиттальный разрез головного мозга.

68.

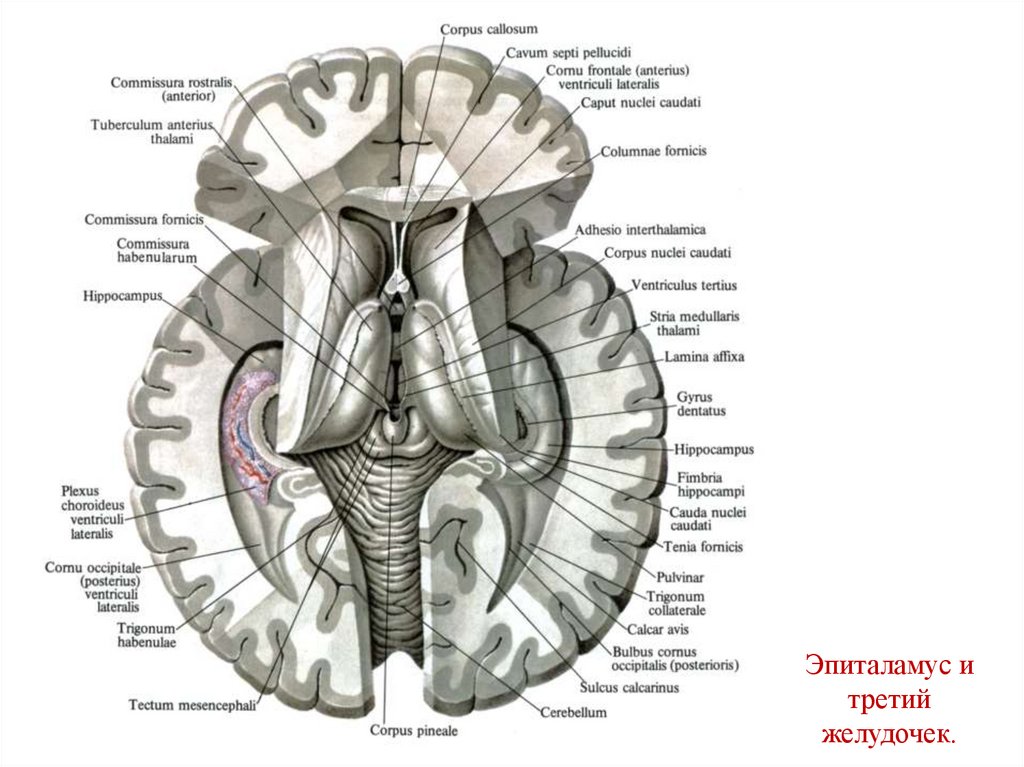

Эпиталамус и
третий
желудочек.

69.

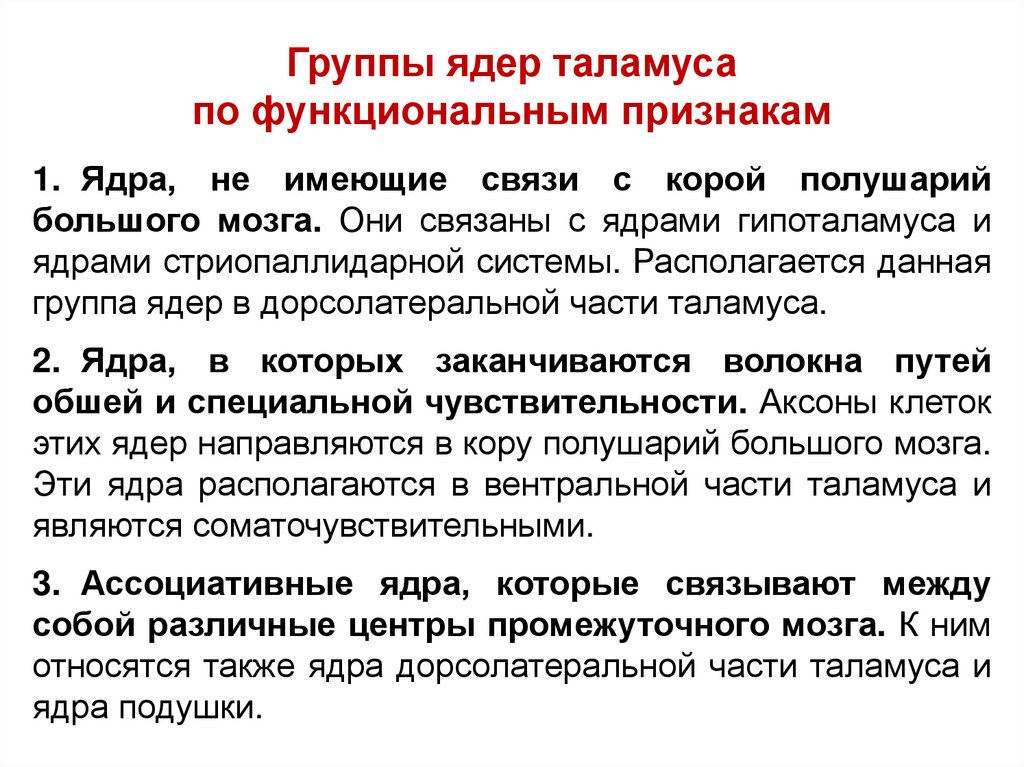

Группы ядер таламуса
по функциональным признакам
1. Ядра, не имеющие связи с корой полушарий
большого мозга. Они связаны с ядрами гипоталамуса и
ядрами стриопаллидарной системы. Располагается данная
группа ядер в дорсолатеральной части таламуса.
2. Ядра, в которых заканчиваются волокна путей
обшей и специальной чувствительности. Аксоны клеток
этих ядер направляются в кору полушарий большого мозга.
Эти ядра располагаются в вентральной части таламуса и
являются соматочувствительными.
3. Ассоциативные ядра, которые связывают между
собой различные центры промежуточного мозга. К ним
относятся также ядра дорсолатеральной части таламуса и
ядра подушки.

70.

Ядра таламуса

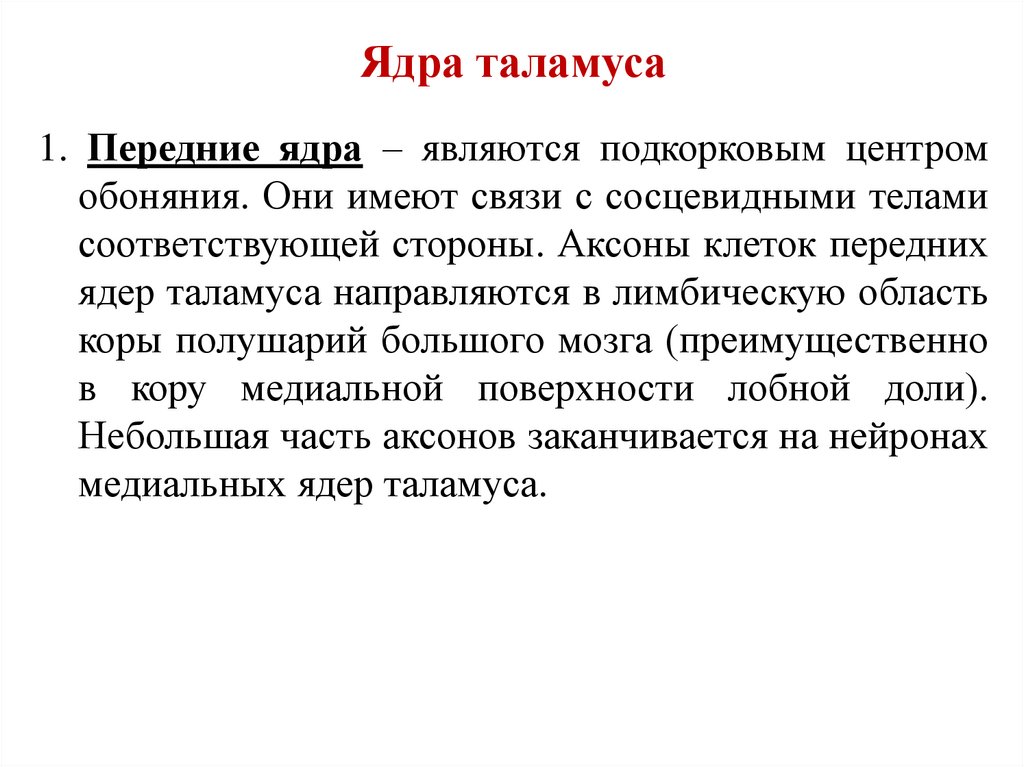

1. Передние ядра – являются подкорковым центром
обоняния. Они имеют связи с сосцевидными телами
соответствующей стороны. Аксоны клеток передних
ядер таламуса направляются в лимбическую область
коры полушарий большого мозга (преимущественно
в кору медиальной поверхности лобной доли).
Небольшая часть аксонов заканчивается на нейронах
медиальных ядер таламуса.

71.

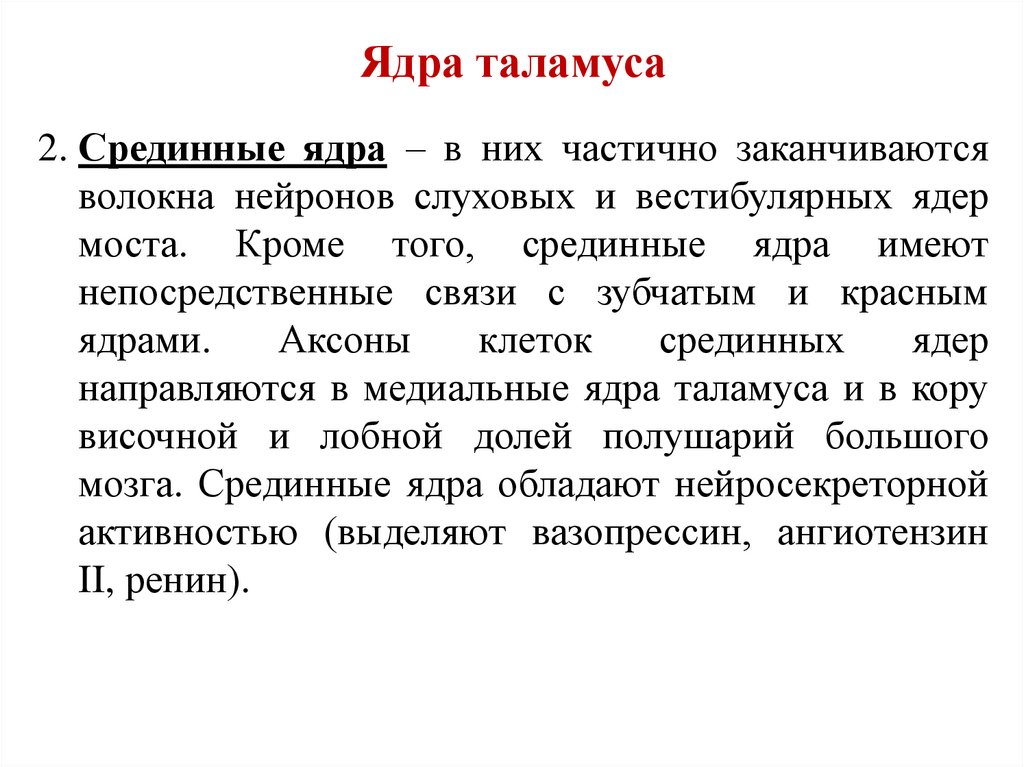

Ядра таламуса
2. Срединные ядра – в них частично заканчиваются
волокна нейронов слуховых и вестибулярных ядер
моста. Кроме того, срединные ядра имеют
непосредственные связи с зубчатым и красным
ядрами.
Аксоны
клеток
срединных
ядер
направляются в медиальные ядра таламуса и в кору
височной и лобной долей полушарий большого
мозга. Срединные ядра обладают нейросекреторной
активностью (выделяют вазопрессин, ангиотензин
II, ренин).

72.

Ядра таламуса

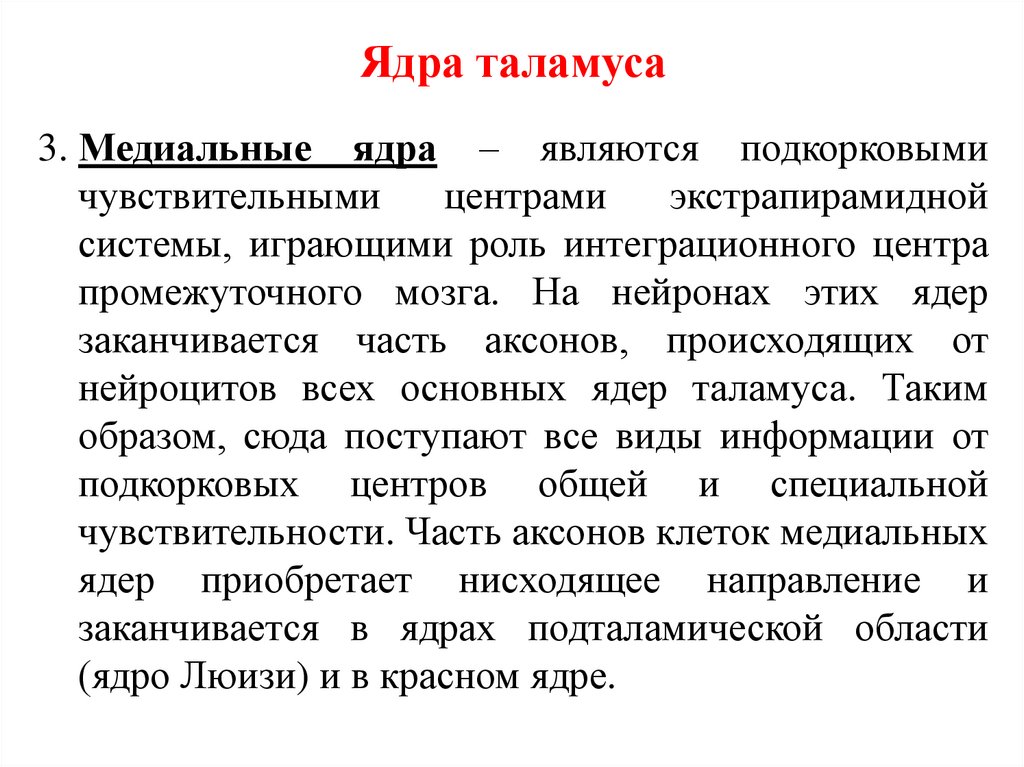

3. Медиальные ядра – являются подкорковыми
чувствительными
центрами
экстрапирамидной
системы, играющими роль интеграционного центра
промежуточного мозга. На нейронах этих ядер
заканчивается часть аксонов, происходящих от
нейроцитов всех основных ядер таламуса. Таким
образом, сюда поступают все виды информации от
подкорковых центров общей и специальной
чувствительности. Часть аксонов клеток медиальных
ядер приобретает нисходящее направление и
заканчивается в ядрах подталамической области
(ядро Люизи) и в красном ядре.

73.

Ядра таламуса

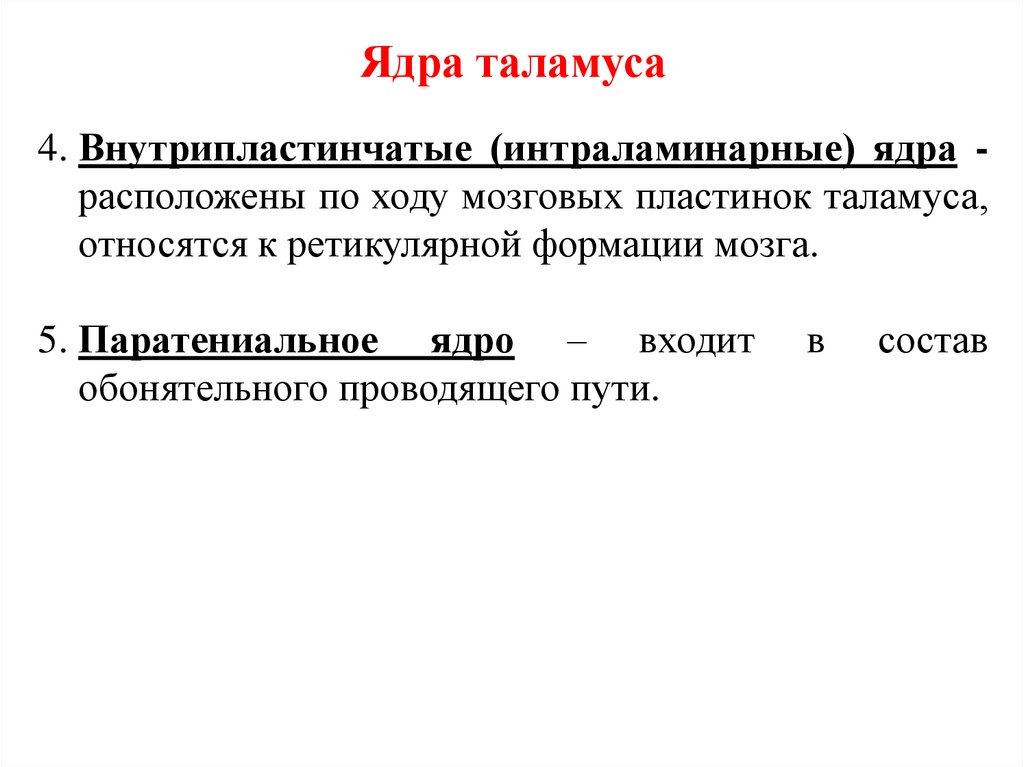

4. Внутрипластинчатые (интраламинарные) ядра расположены по ходу мозговых пластинок таламуса,
относятся к ретикулярной формации мозга.
5. Паратениальное ядро – входит
обонятельного проводящего пути.
в
состав

74.

Ядра таламуса

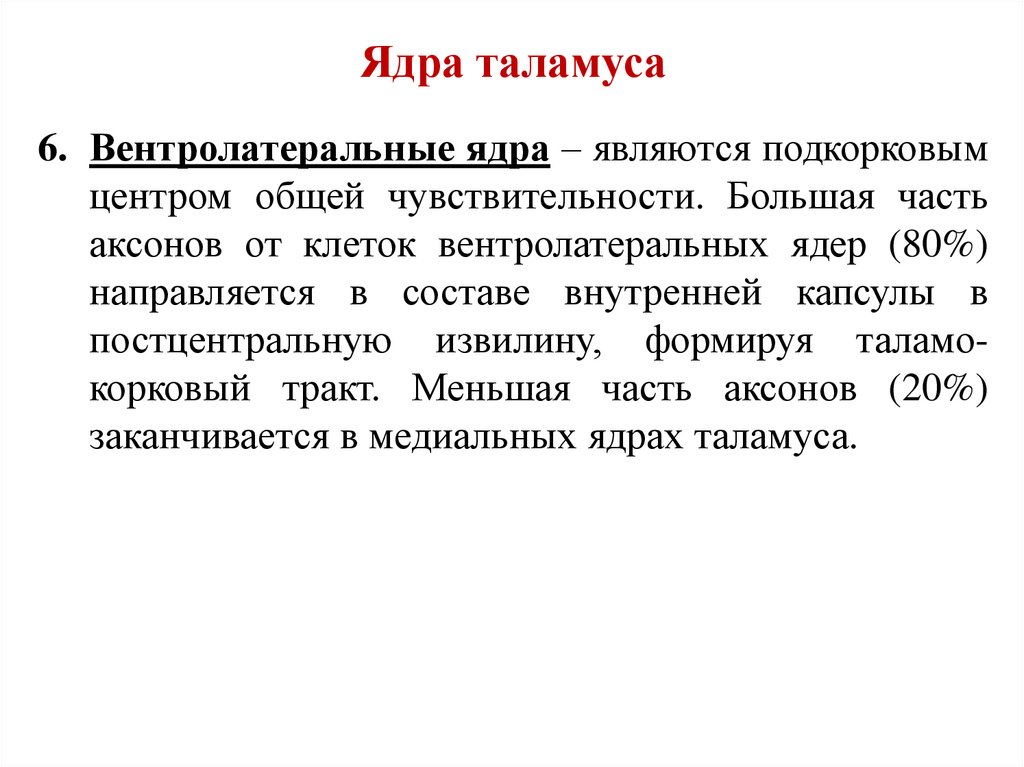

6. Вентролатеральные ядра – являются подкорковым
центром общей чувствительности. Большая часть
аксонов от клеток вентролатеральных ядер (80%)
направляется в составе внутренней капсулы в
постцентральную извилину, формируя таламокорковый тракт. Меньшая часть аксонов (20%)
заканчивается в медиальных ядрах таламуса.

75.

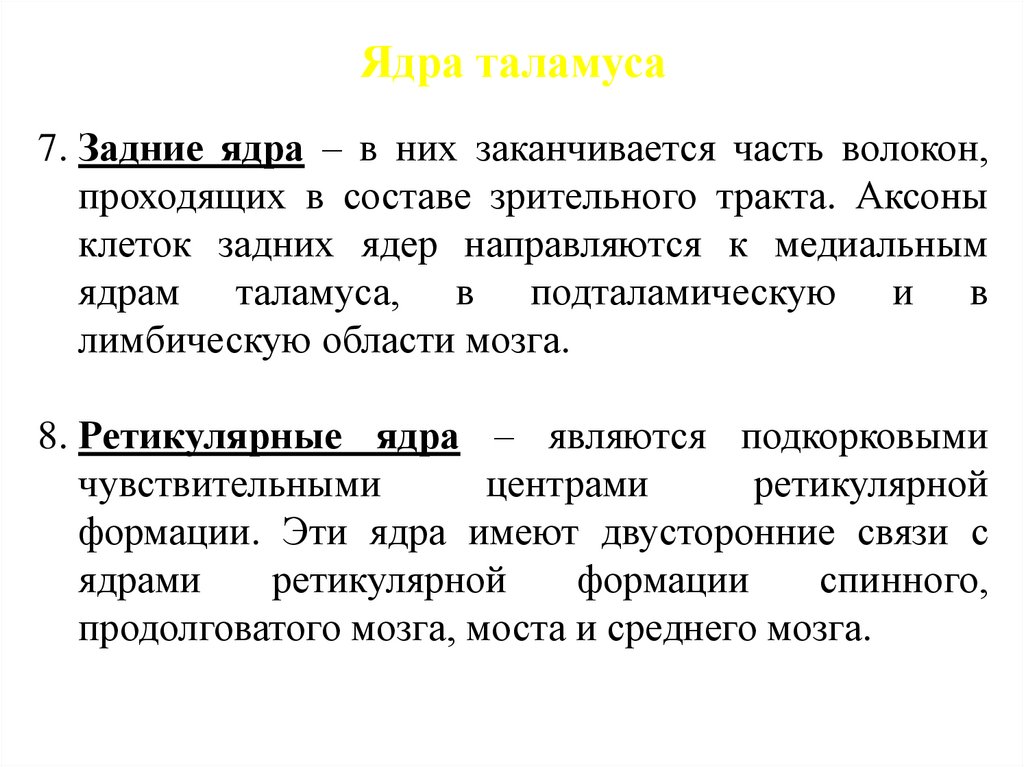

Ядра таламуса
7. Задние ядра – в них заканчивается часть волокон,
проходящих в составе зрительного тракта. Аксоны
клеток задних ядер направляются к медиальным
ядрам таламуса, в подталамическую и в
лимбическую области мозга.
8. Ретикулярные ядра – являются подкорковыми
чувствительными
центрами
ретикулярной
формации. Эти ядра имеют двусторонние связи с
ядрами
ретикулярной
формации
спинного,
продолговатого мозга, моста и среднего мозга.

76.

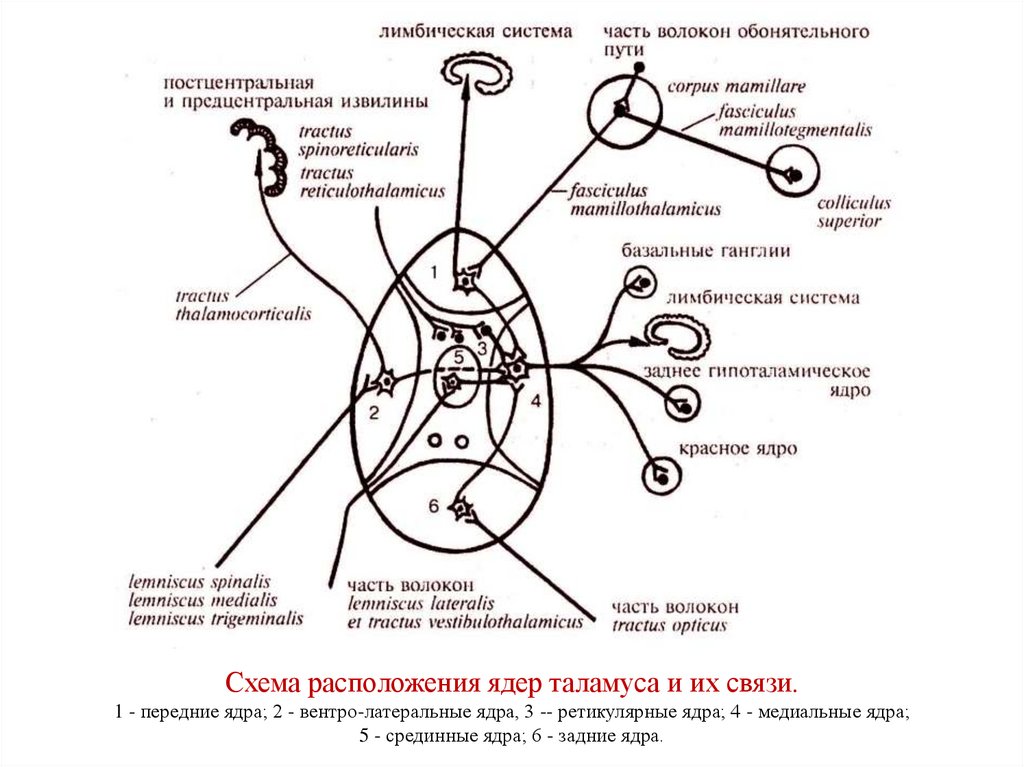

Схема расположения ядер таламуса и их связи.
1 - передние ядра; 2 - вентро-латеральные ядра, 3 -- ретикулярные ядра; 4 - медиальные ядра;
5 - срединные ядра; 6 - задние ядра.

77.

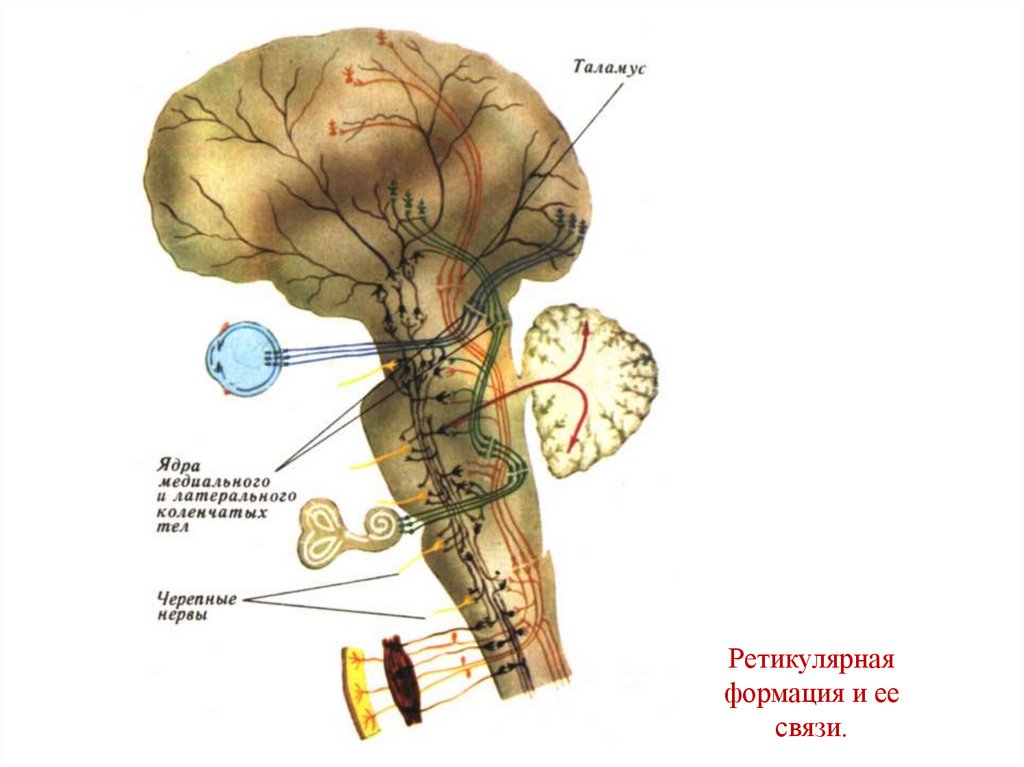

Ретикулярная
формация и ее
связи.

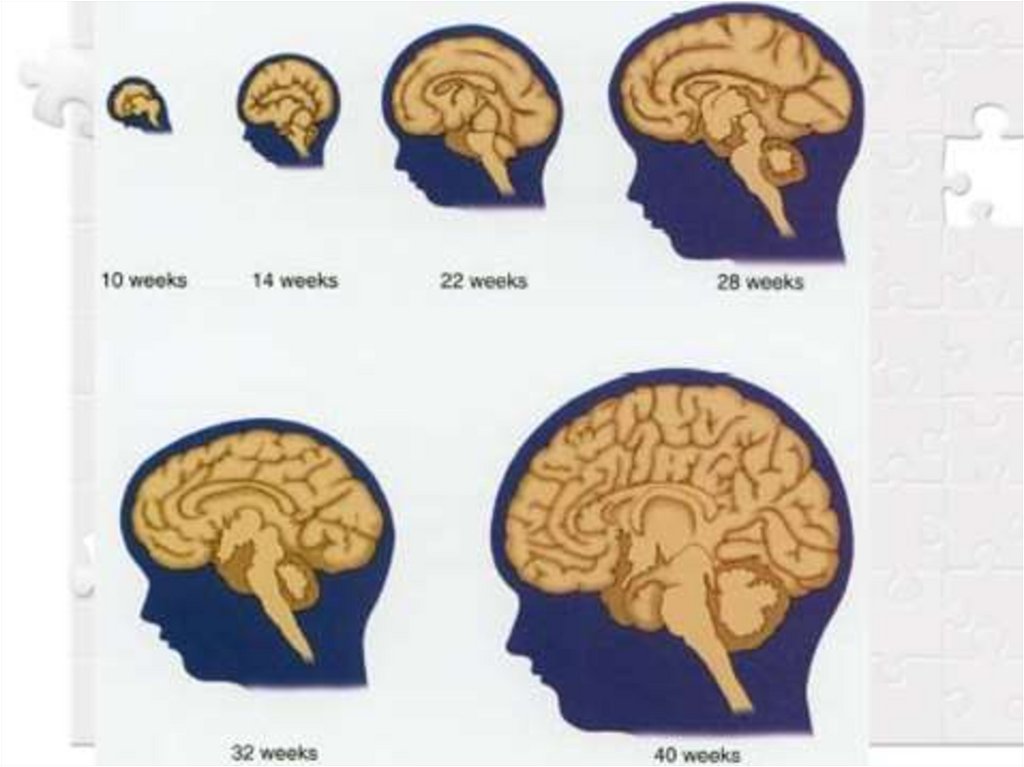

78.

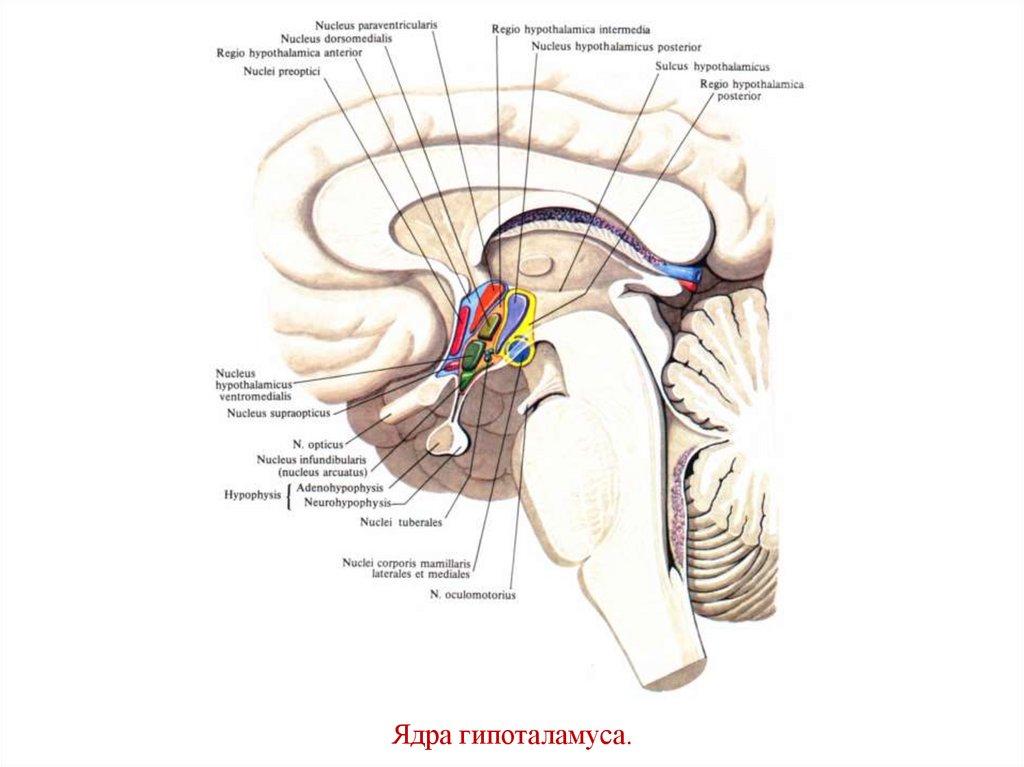

Ядра гипоталамуса.

79.

80.

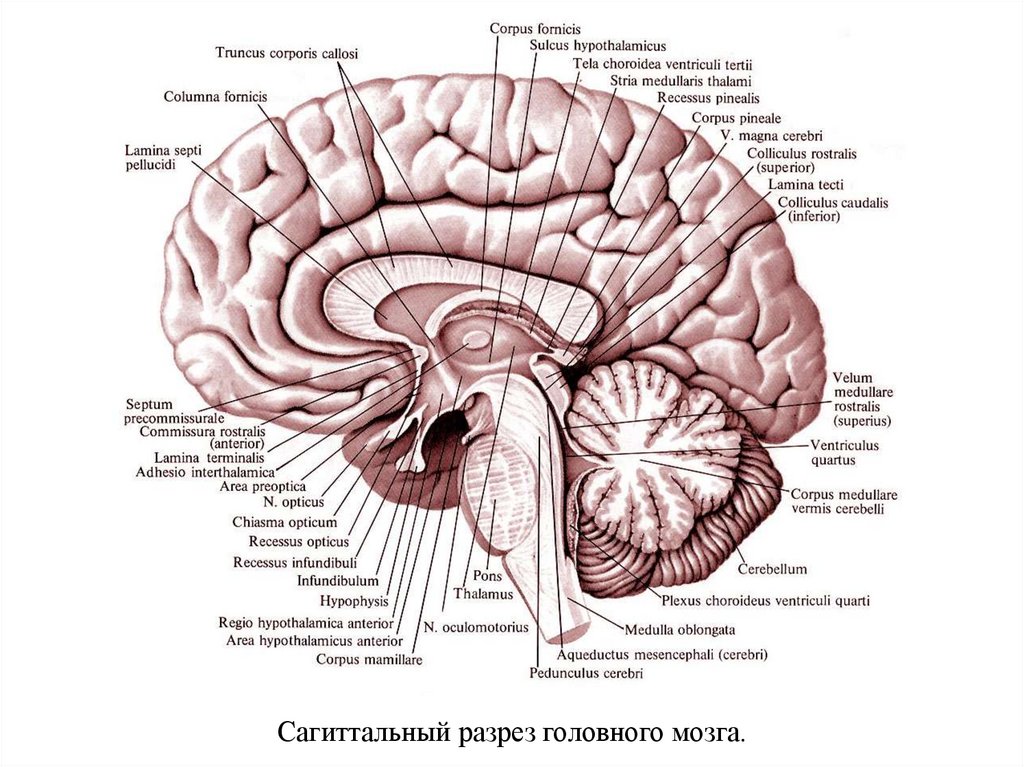

Сагиттальный разрез головного мозга.

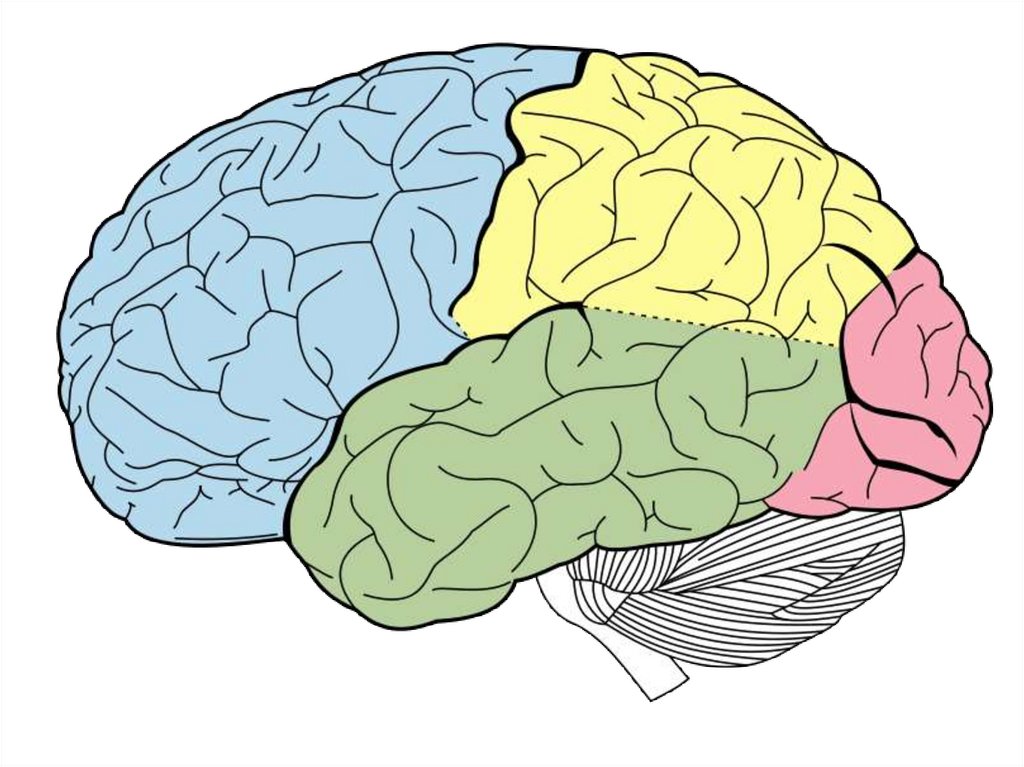

81.

82.

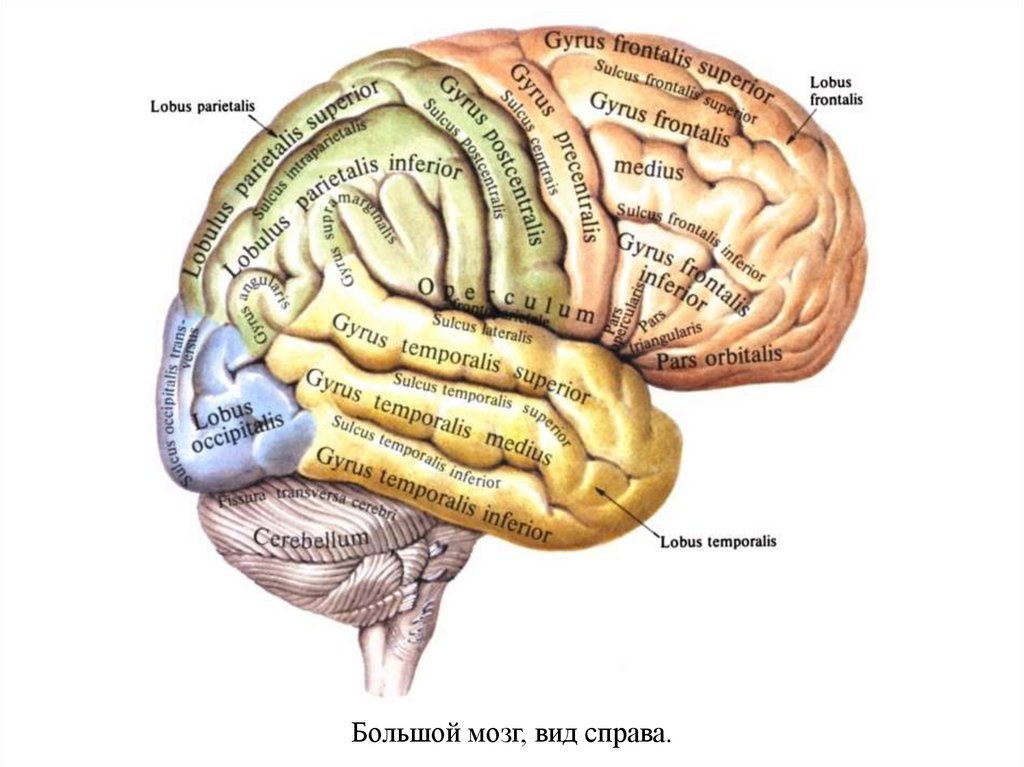

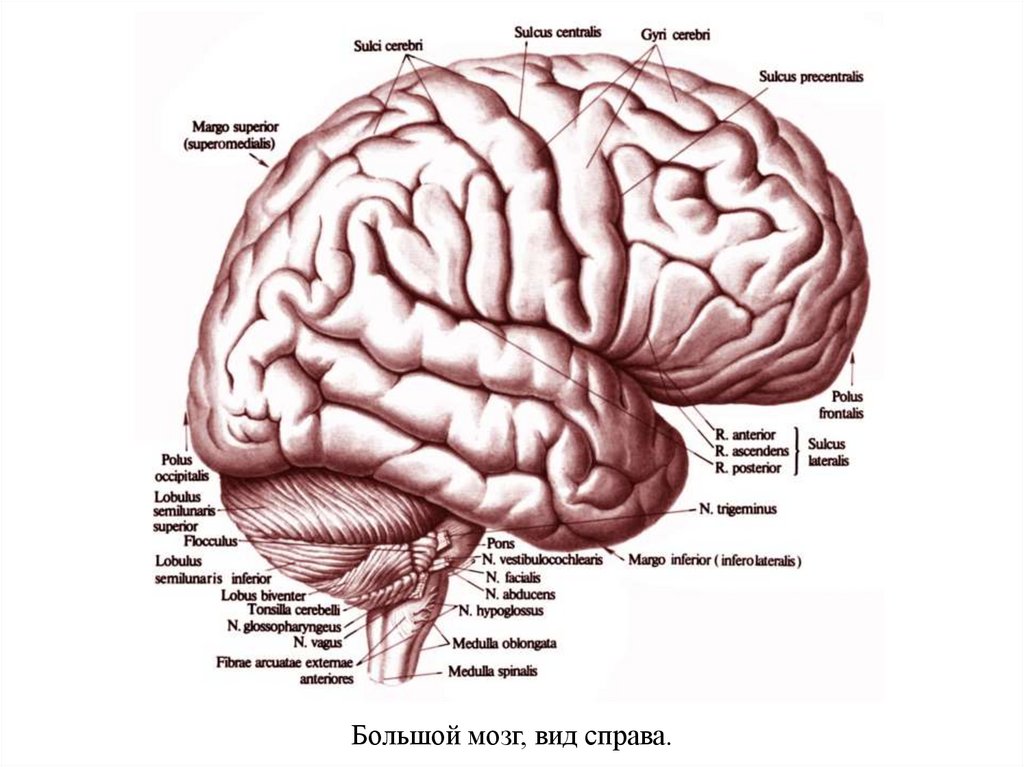

Большой мозг, вид справа.

83.

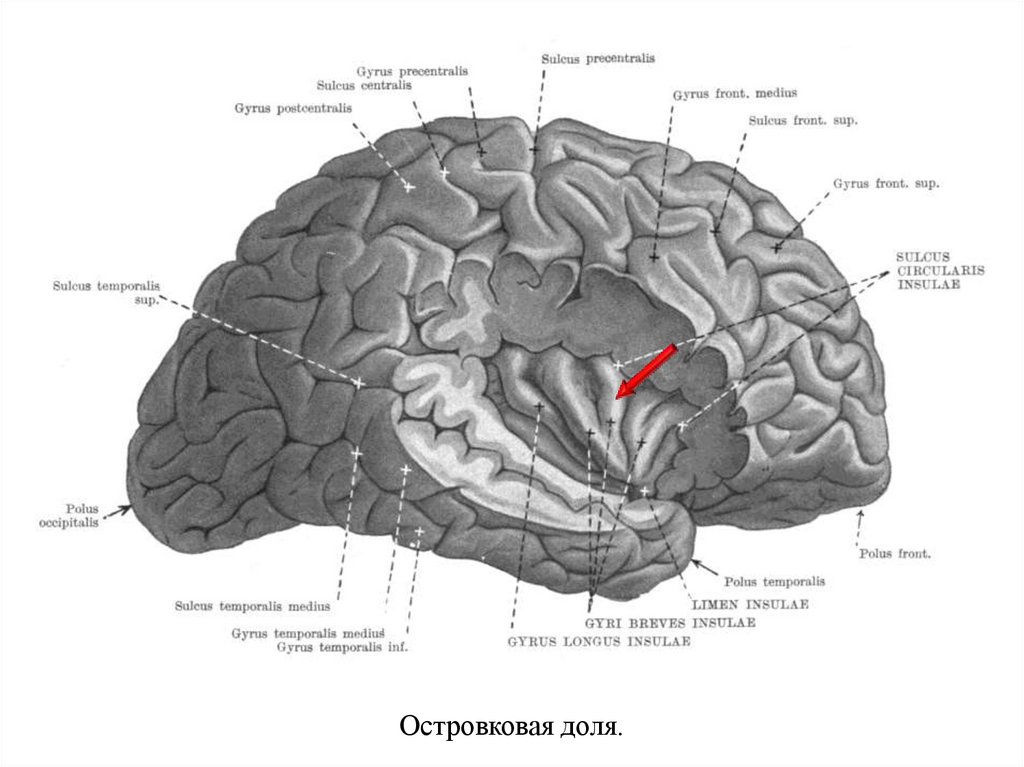

Островковая доля.

84.

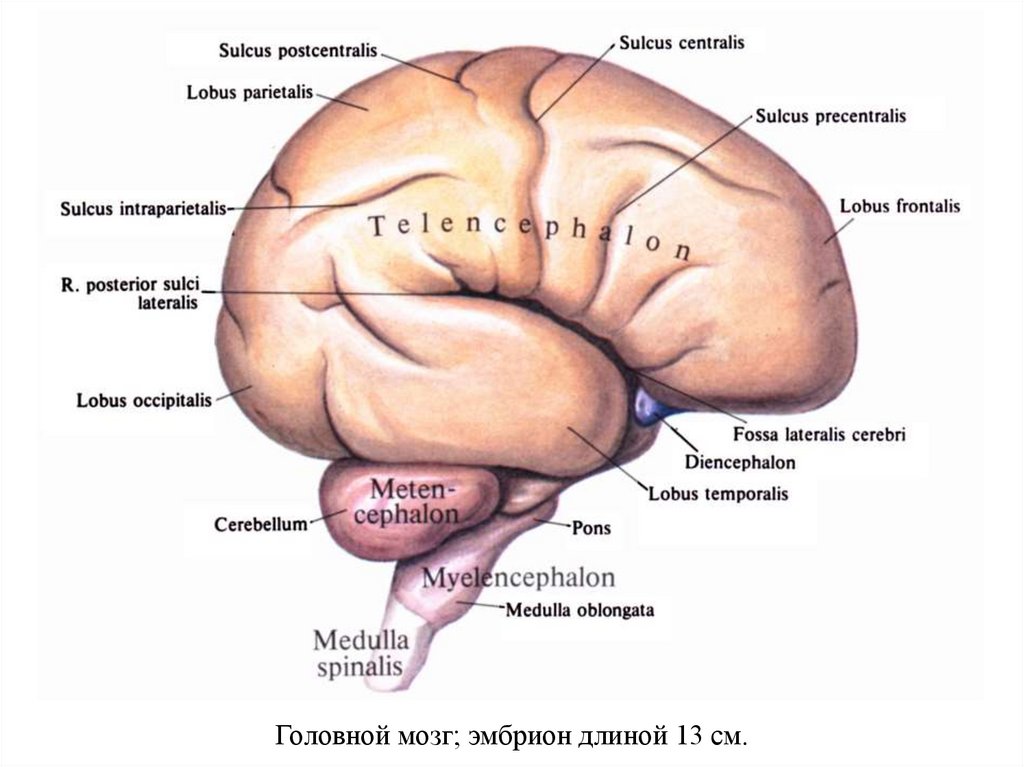

Головной мозг; эмбрион длиной 13 см.

85.

Большой мозг, вид справа.

86.

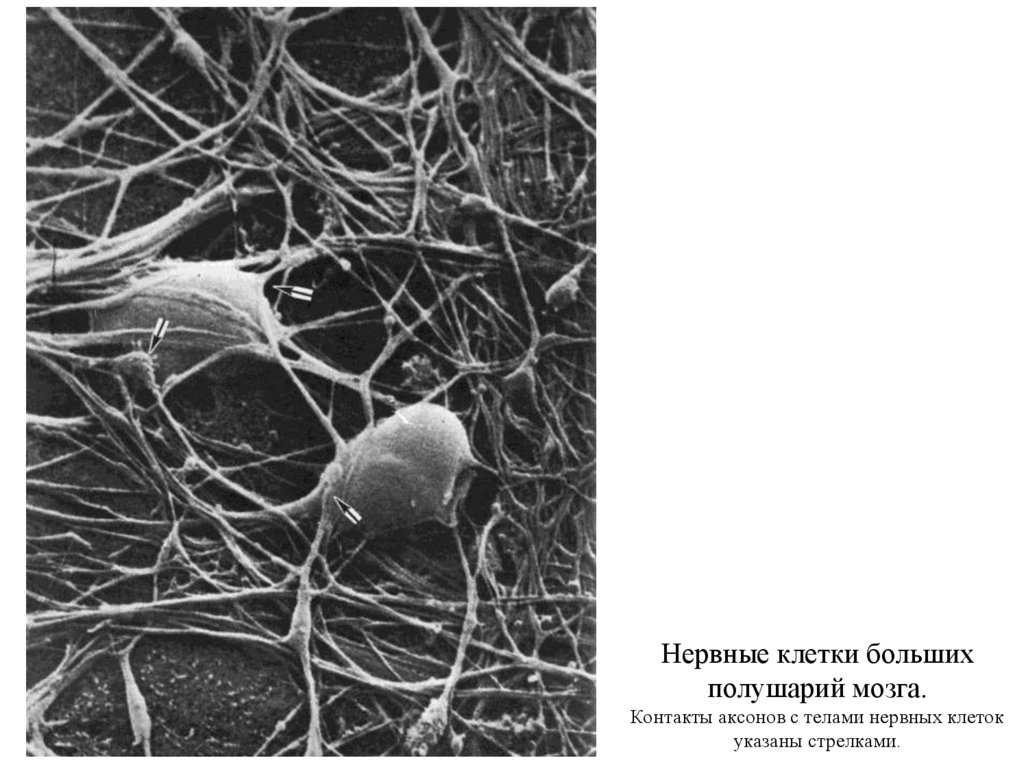

Нервные клетки больших
полушарий мозга.
Контакты аксонов с телами нервных клеток
указаны стрелками.

87.

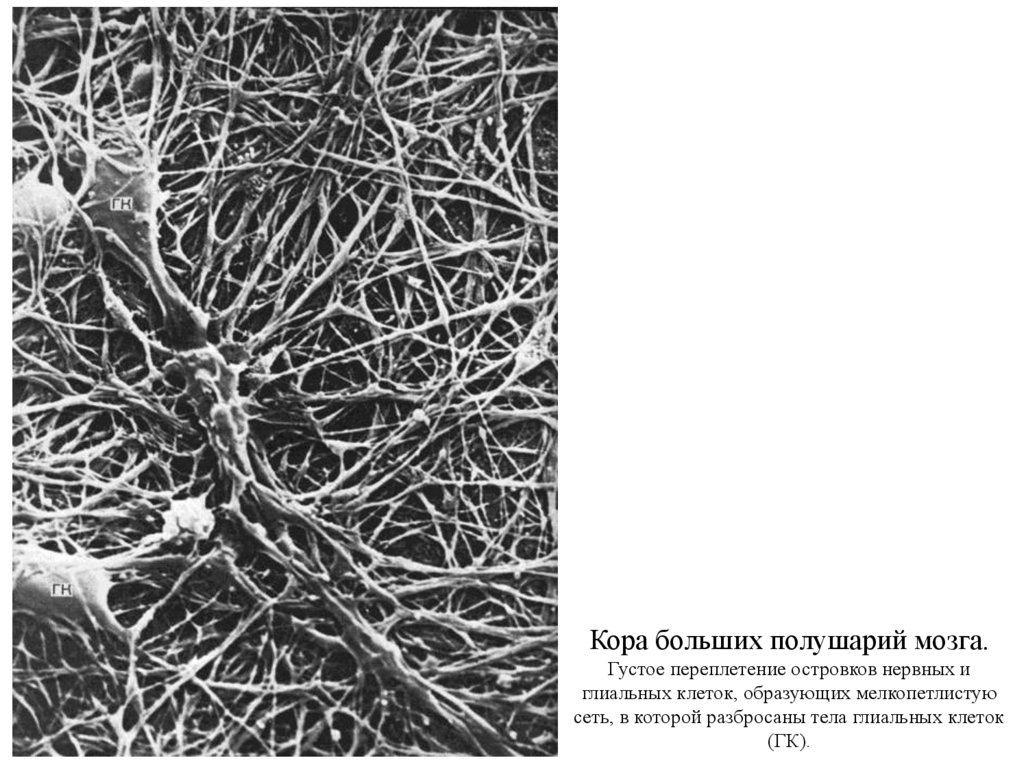

Кора больших полушарий мозга.
Густое переплетение островков нервных и
глиальных клеток, образующих мелкопетлистую
сеть, в которой разбросаны тела глиальных клеток
(ГК).

88.

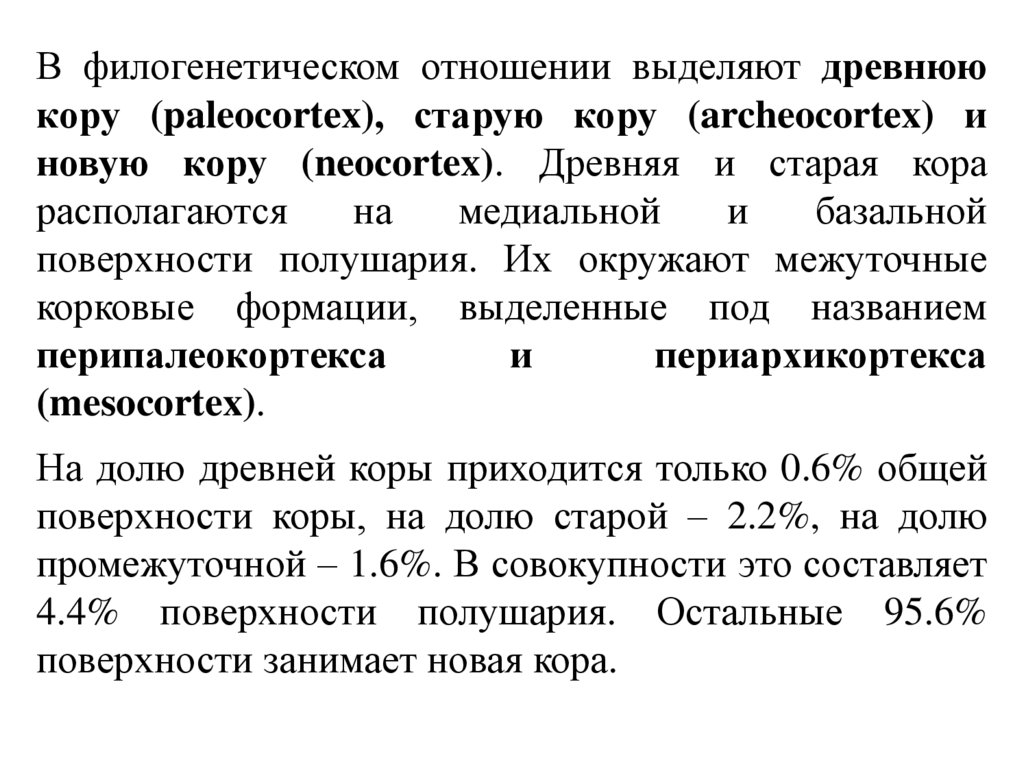

В филогенетическом отношении выделяют древнюю
кору (paleocortex), старую кору (archeocortex) и
новую кору (neocortex). Древняя и старая кора
располагаются
на
медиальной
и
базальной
поверхности полушария. Их окружают межуточные
корковые формации, выделенные под названием
перипалеокортекса
и
периархикортекса
(mesocortex).
На долю древней коры приходится только 0.6% общей
поверхности коры, на долю старой – 2.2%, на долю
промежуточной – 1.6%. В совокупности это составляет
4.4% поверхности полушария. Остальные 95.6%
поверхности занимает новая кора.

89.

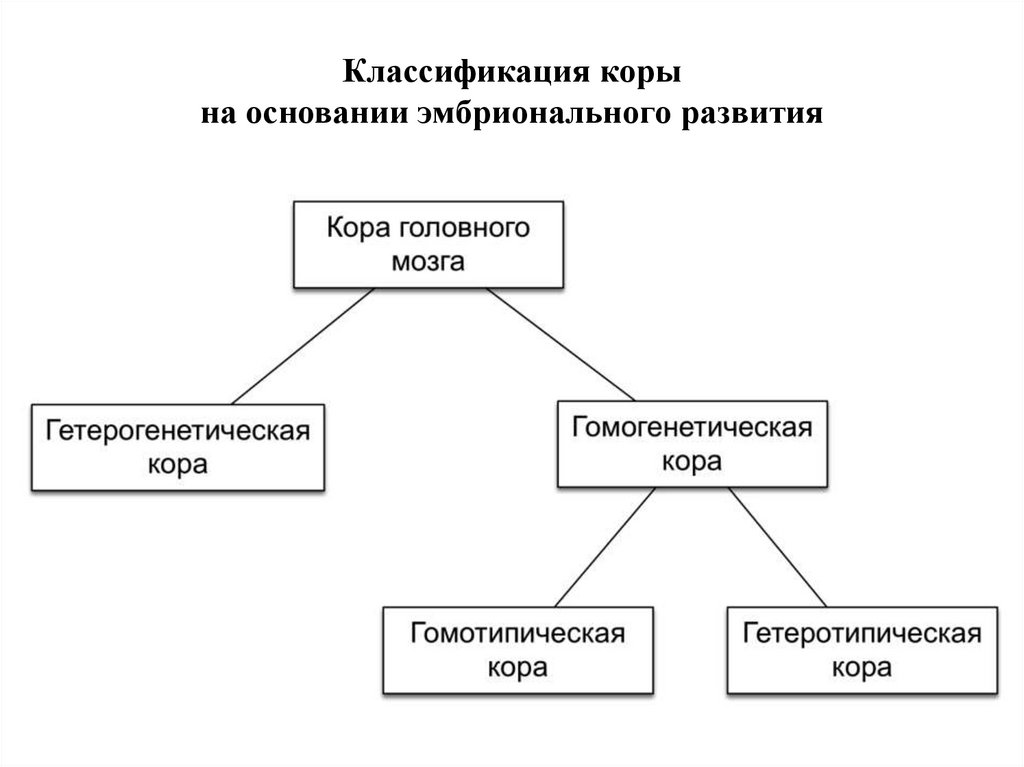

Классификация коры
на основании эмбрионального развития

90.

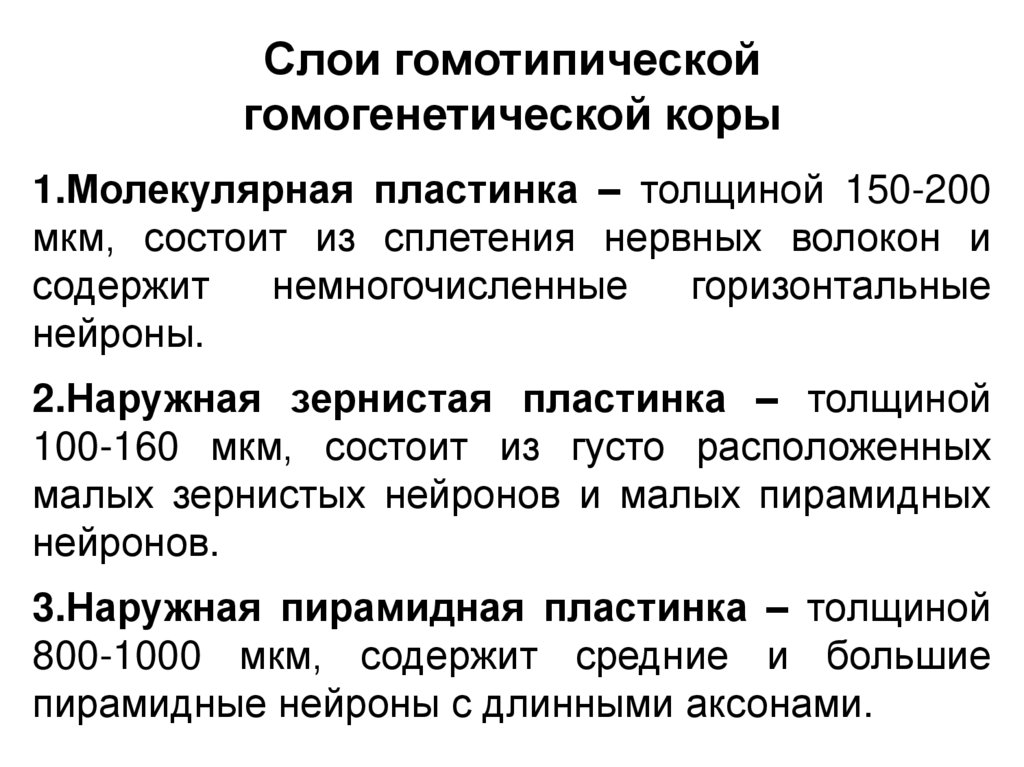

Слои гомотипической
гомогенетической коры
1.Молекулярная пластинка – толщиной 150-200
мкм, состоит из сплетения нервных волокон и
содержит
немногочисленные
горизонтальные
нейроны.
2.Наружная зернистая пластинка – толщиной
100-160 мкм, состоит из густо расположенных
малых зернистых нейронов и малых пирамидных
нейронов.
3.Наружная пирамидная пластинка – толщиной
800-1000 мкм, содержит средние и большие
пирамидные нейроны с длинными аксонами.

91.

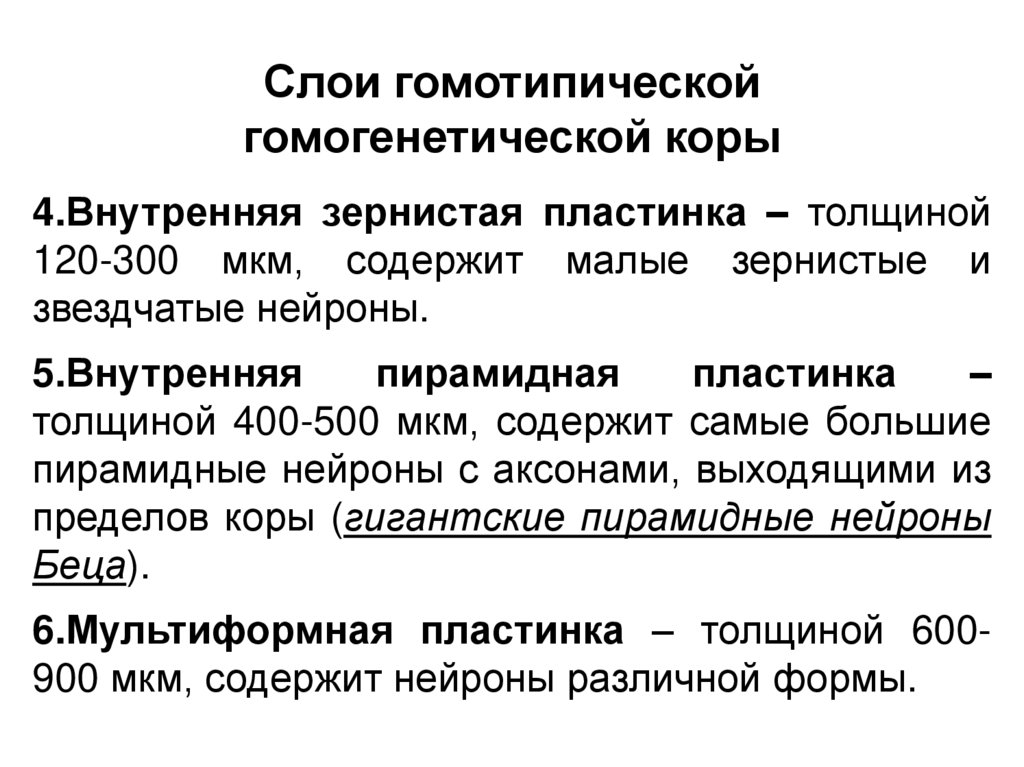

Слои гомотипической
гомогенетической коры
4.Внутренняя зернистая пластинка – толщиной
120-300 мкм, содержит малые зернистые и
звездчатые нейроны.
5.Внутренняя
пирамидная
пластинка
–
толщиной 400-500 мкм, содержит самые большие
пирамидные нейроны с аксонами, выходящими из
пределов коры (гигантские пирамидные нейроны
Беца).
6.Мультиформная пластинка – толщиной 600900 мкм, содержит нейроны различной формы.

92.

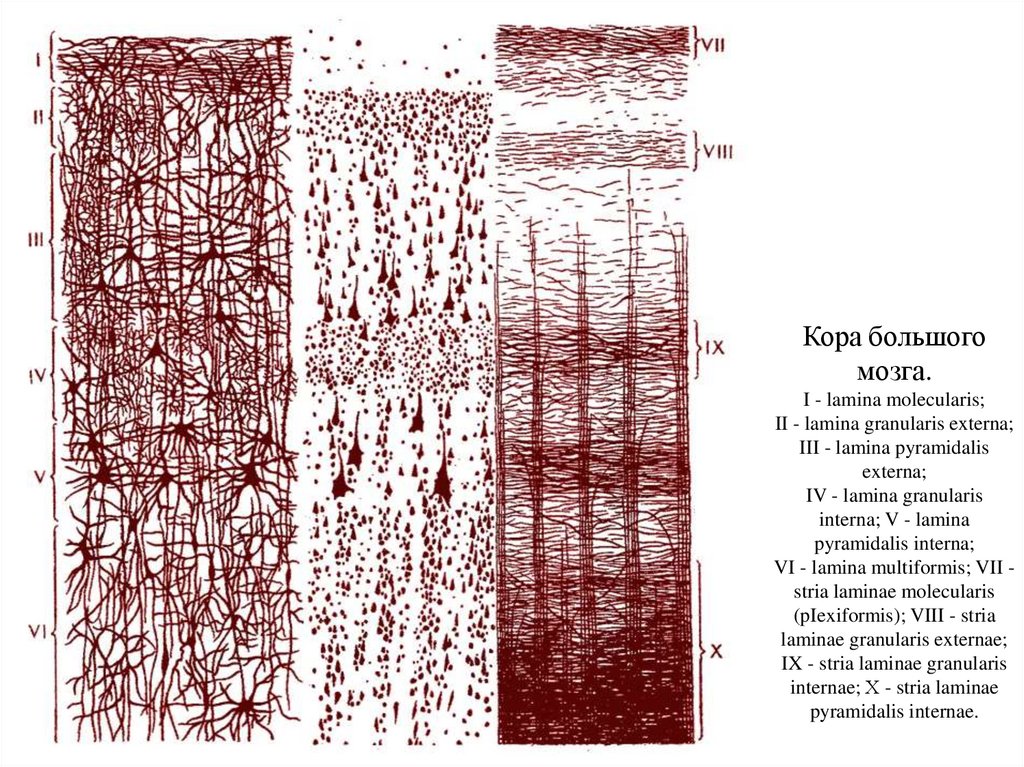

Кора большого
мозга.
I - lamina molecularis;
II - lamina granularis externa;
III - lamina pyramidalis
externa;
IV - lamina granularis
interna; V - lamina
pyramidalis interna;
VI - lamina multiformis; VII stria laminae molecularis
(pIexiformis); VIII - stria
laminae granularis externae;
IX - stria laminae granularis
internae; Х - stria laminae
pyramidalis internae.

93.

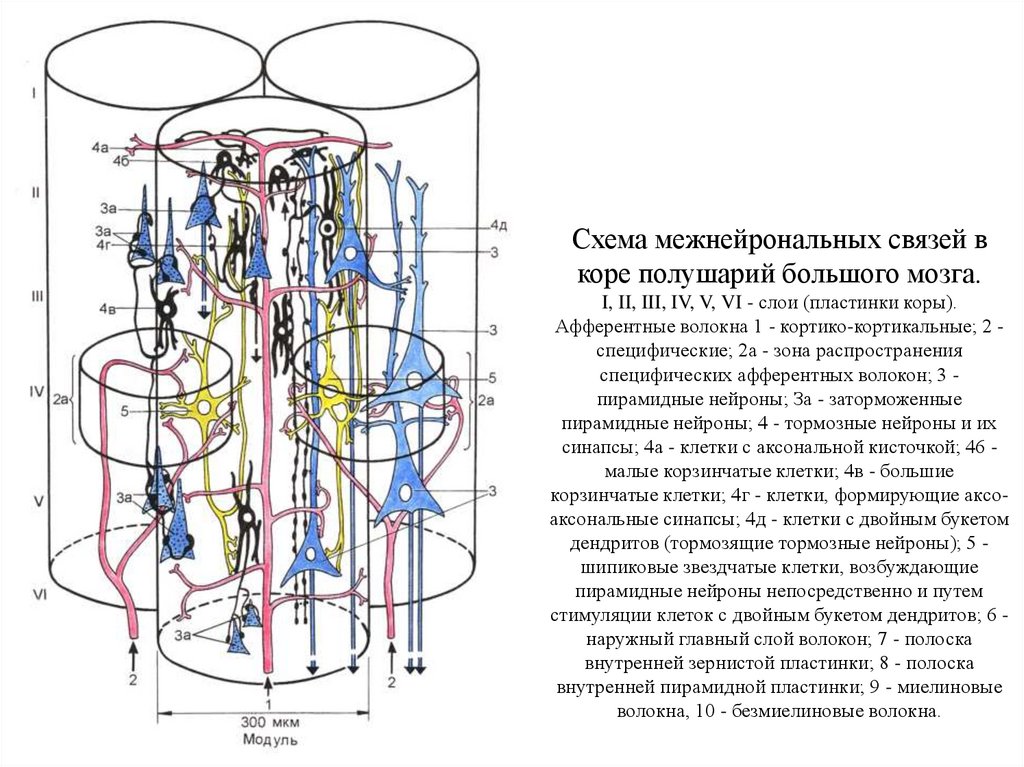

Схема межнейрональных связей в
коре полушарий большого мозга.
I, II, III, IV, V, VI - слои (пластинки коры).
Афферентные волокна 1 - кортико-кортикальные; 2 специфические; 2а - зона распространения
специфических афферентных волокон; 3 пирамидные нейроны; За - заторможенные
пирамидные нейроны; 4 - тормозные нейроны и их
синапсы; 4а - клетки с аксональной кисточкой; 46 малые корзинчатые клетки; 4в - большие
корзинчатые клетки; 4г - клетки, формирующие аксоаксональные синапсы; 4д - клетки с двойным букетом
дендритов (тормозящие тормозные нейроны); 5 шипиковые звездчатые клетки, возбуждающие
пирамидные нейроны непосредственно и путем
стимуляции клеток с двойным букетом дендритов; 6 наружный главный слой волокон; 7 - полоска
внутренней зернистой пластинки; 8 - полоска
внутренней пирамидной пластинки; 9 - миелиновые
волокна, 10 - безмиелиновые волокна.

94.

Кора большого
мозга.
I - lamina molecularis;
II - lamina granularis externa;
III - lamina pyramidalis
externa;
IV - lamina granularis
interna; V - lamina
pyramidalis interna;
VI - lamina multiformis; VII stria laminae molecularis
(pIexiformis); VIII - stria
laminae granularis externae;
IX - stria laminae granularis
internae; Х - stria laminae
pyrarnidalis internae.

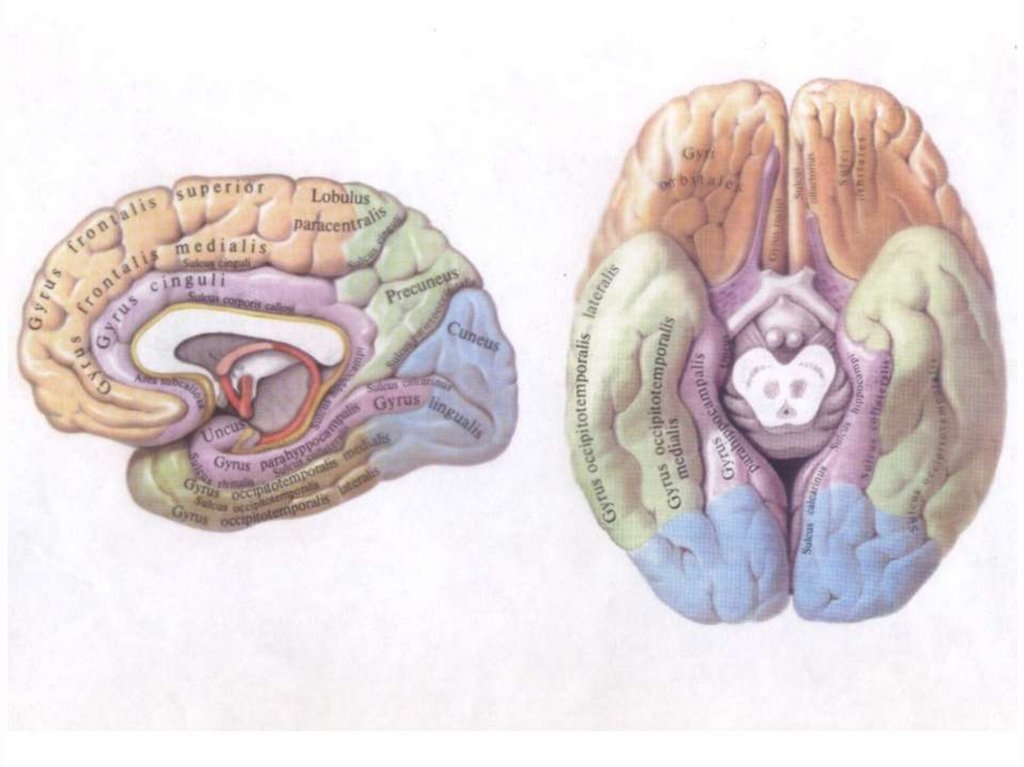

95.

Большой мозг, вид справа.

96.

97.

98.

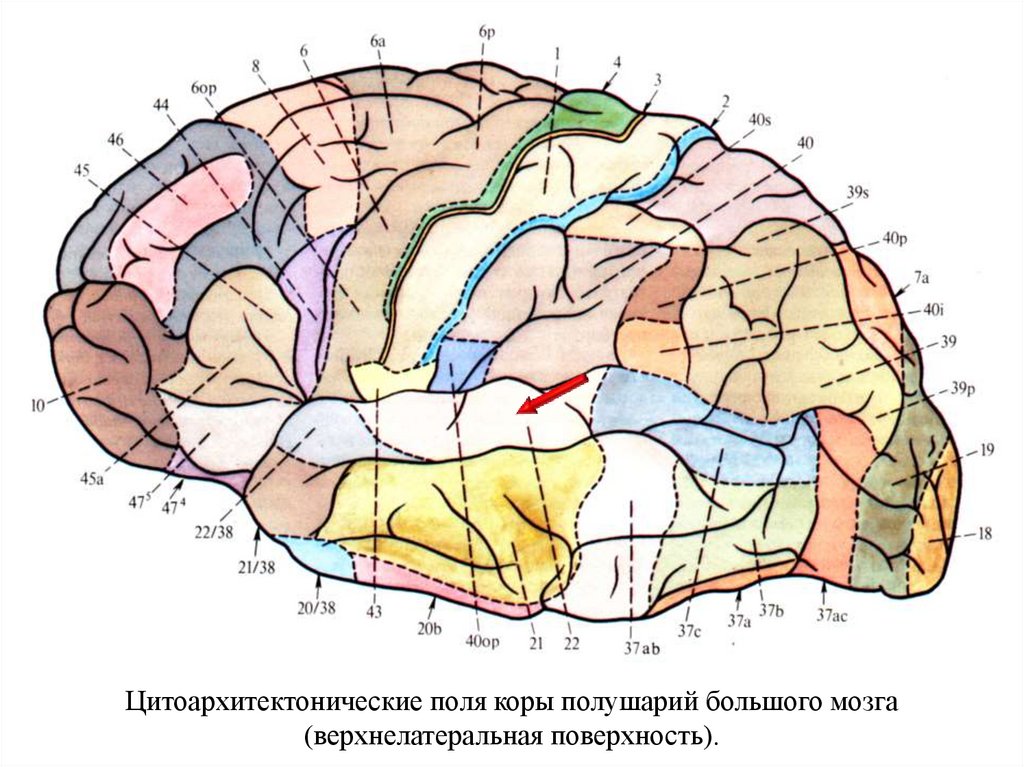

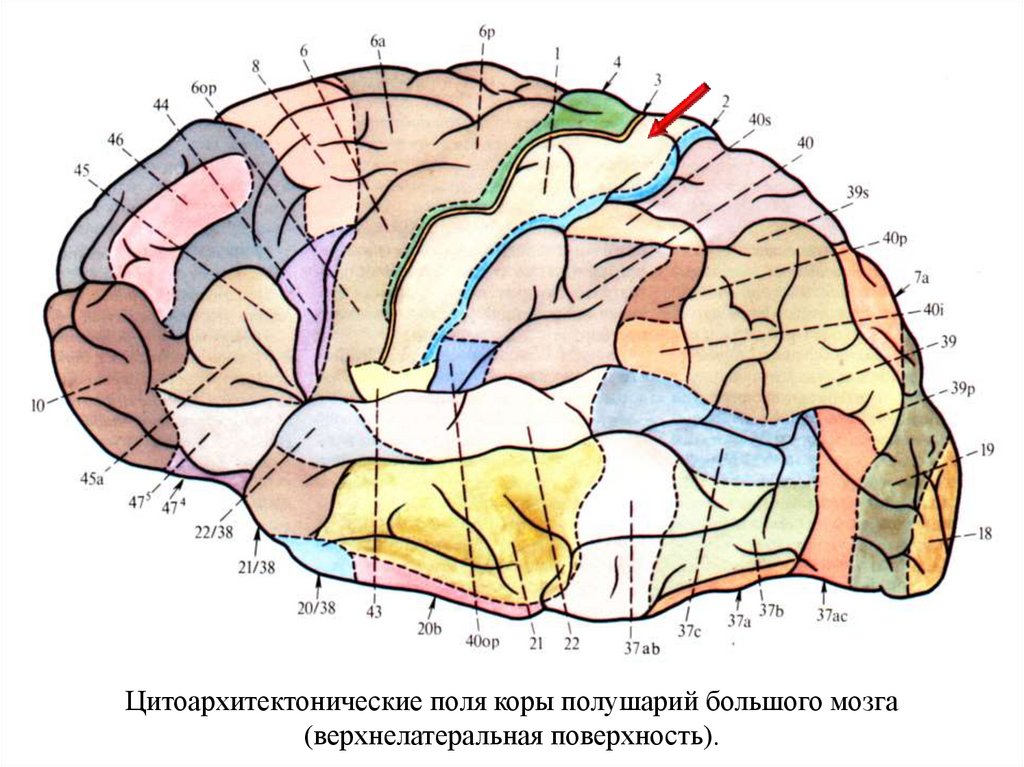

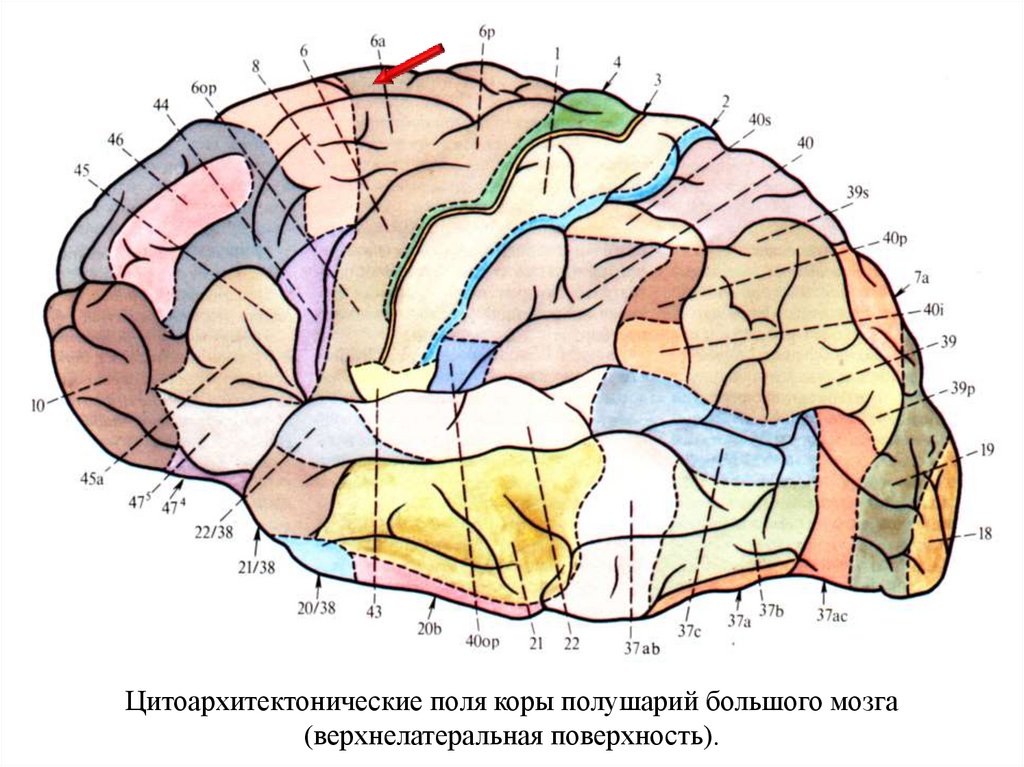

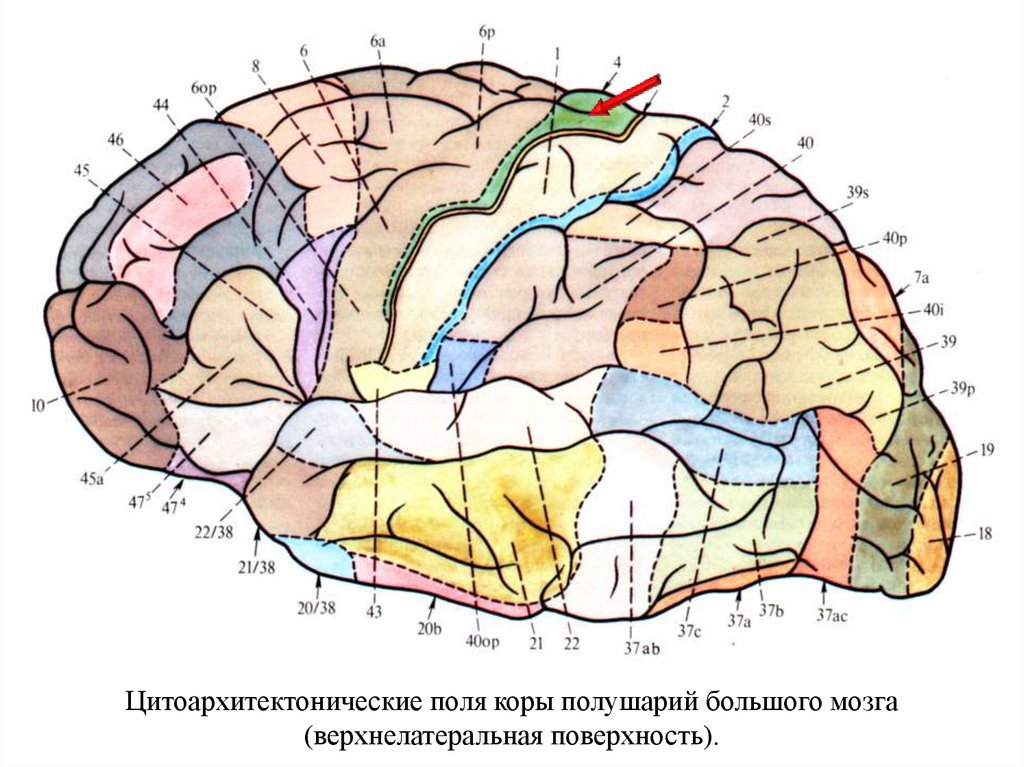

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

99.

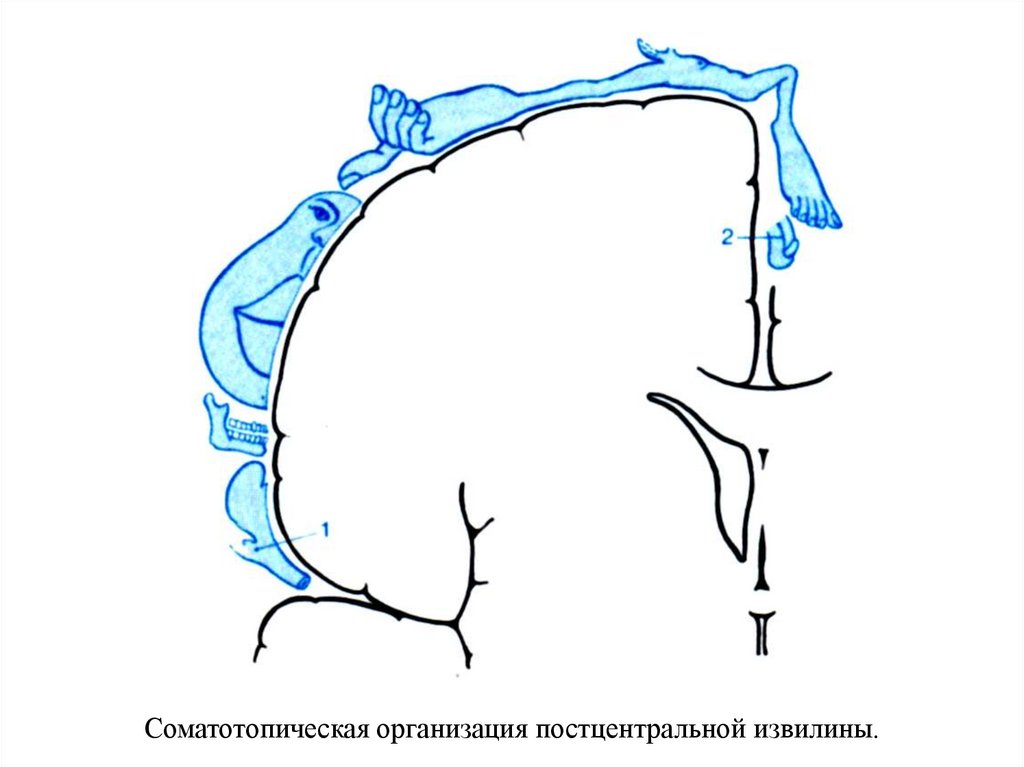

Соматотопическая организация постцентральной извилины.

100.

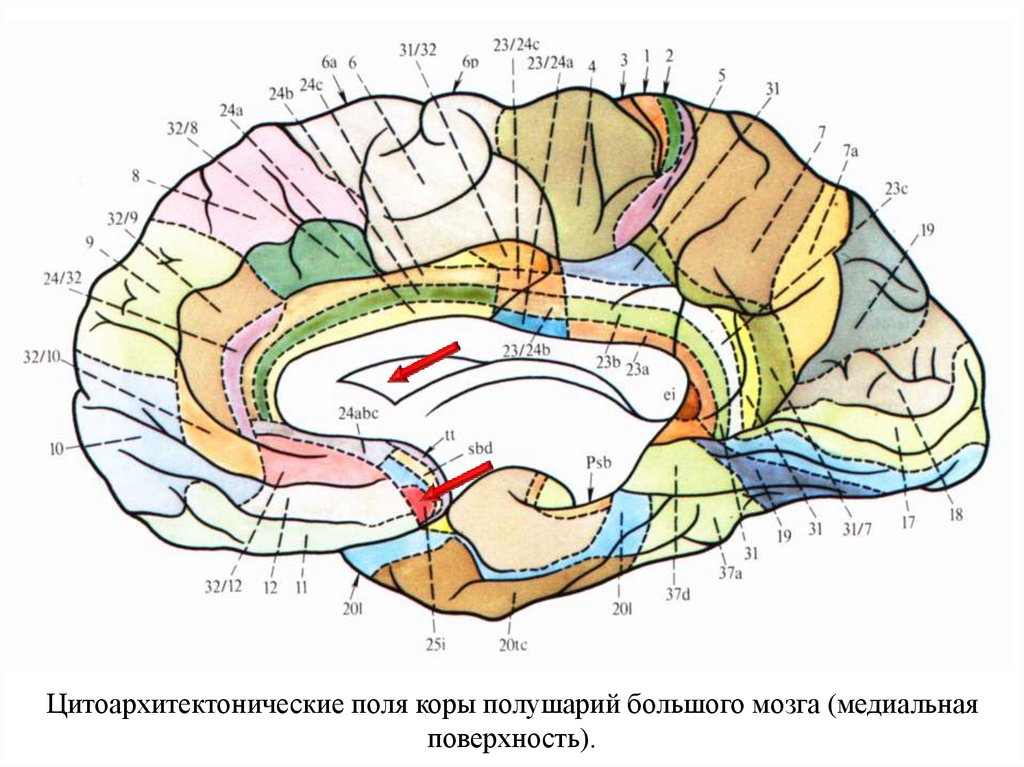

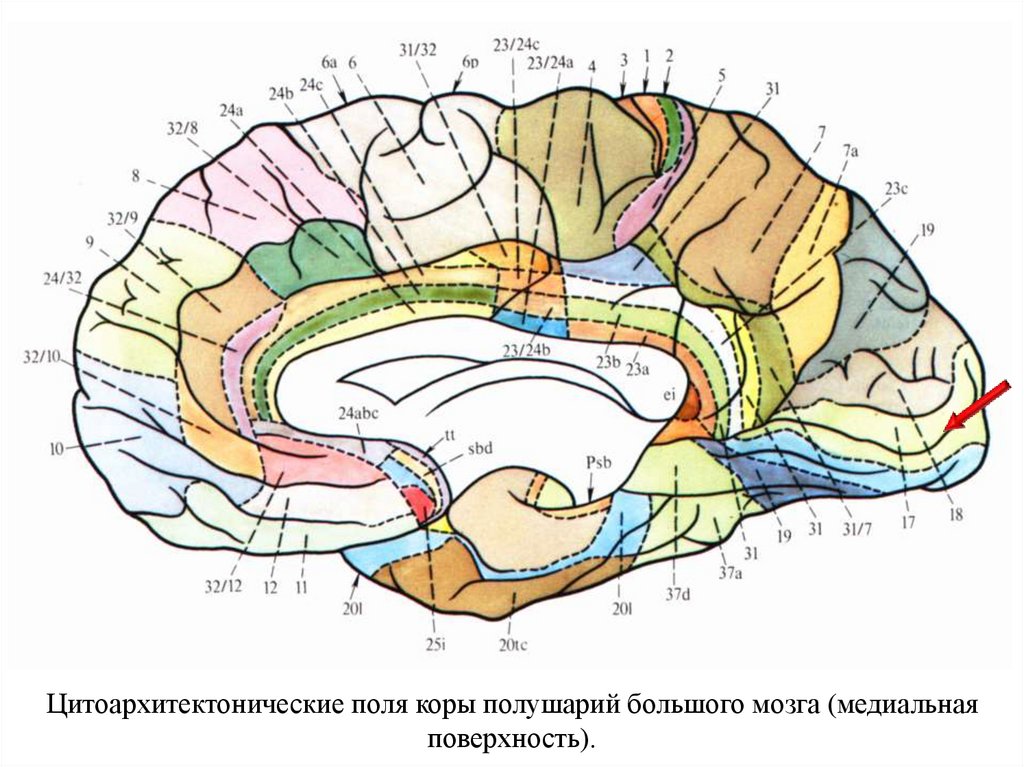

Цитоархитектонические поля коры полушарий большого мозга (медиальная
поверхность).

101.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

102.

Цитоархитектонические поля коры полушарий большого мозга (медиальная
поверхность).

103.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

104.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

105.

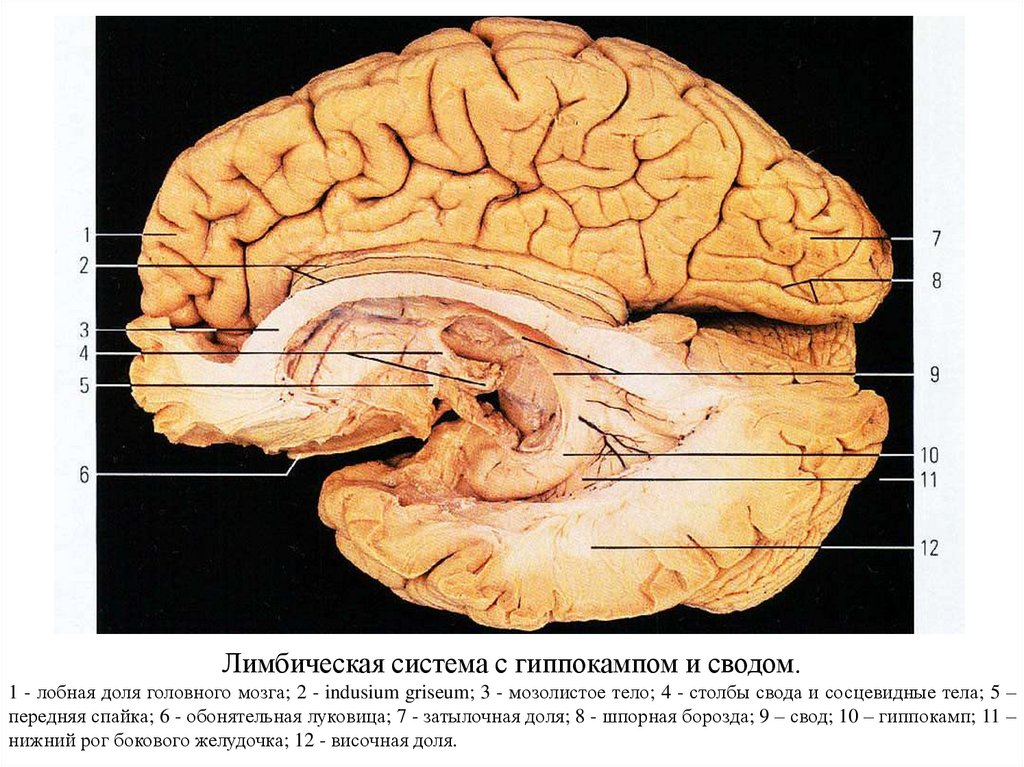

Лимбическая система с гиппокампом и сводом.
1 - лобная доля головного мозга; 2 - indusium griseum; 3 - мозолистое тело; 4 - столбы свода и сосцевидные тела; 5 –
передняя спайка; 6 - обонятельная луковица; 7 - затылочная доля; 8 - шпорная борозда; 9 – свод; 10 – гиппокамп; 11 –
нижний рог бокового желудочка; 12 - височная доля.

106.

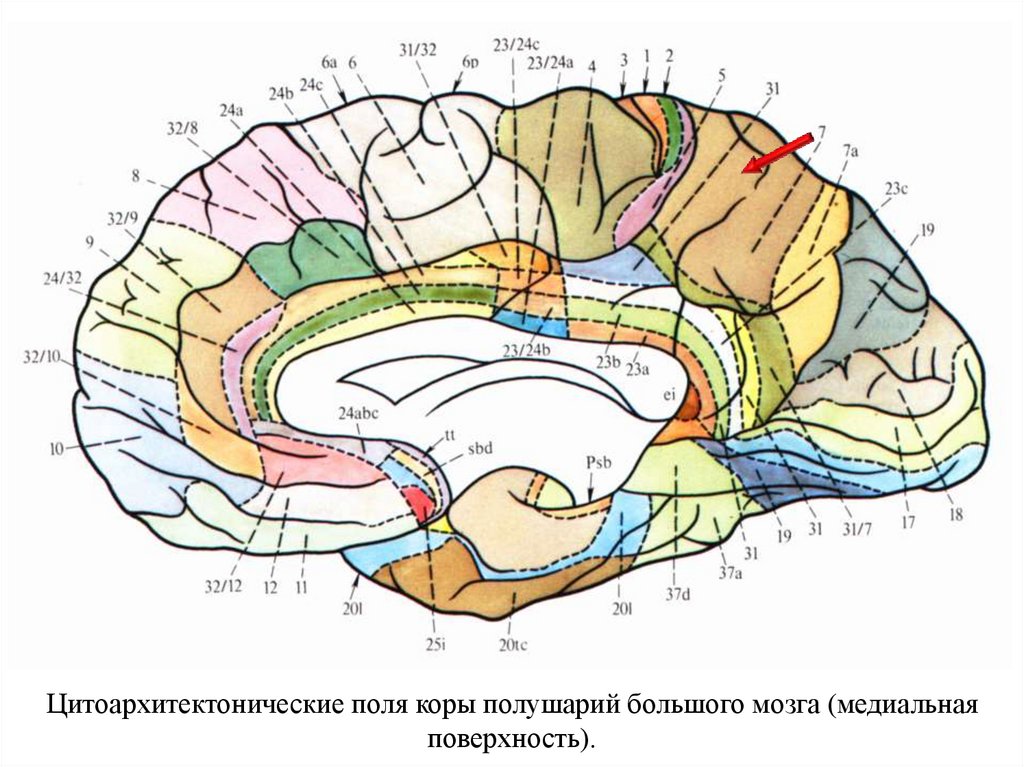

Цитоархитектонические поля коры полушарий большого мозга (медиальная
поверхность).

107.

Цитоархитектонические поля коры полушарий большого мозга (медиальная
поверхность).

108.

Цитоархитектонические поля коры полушарий большого мозга (медиальная
поверхность).

109.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

110.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

111.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

112.

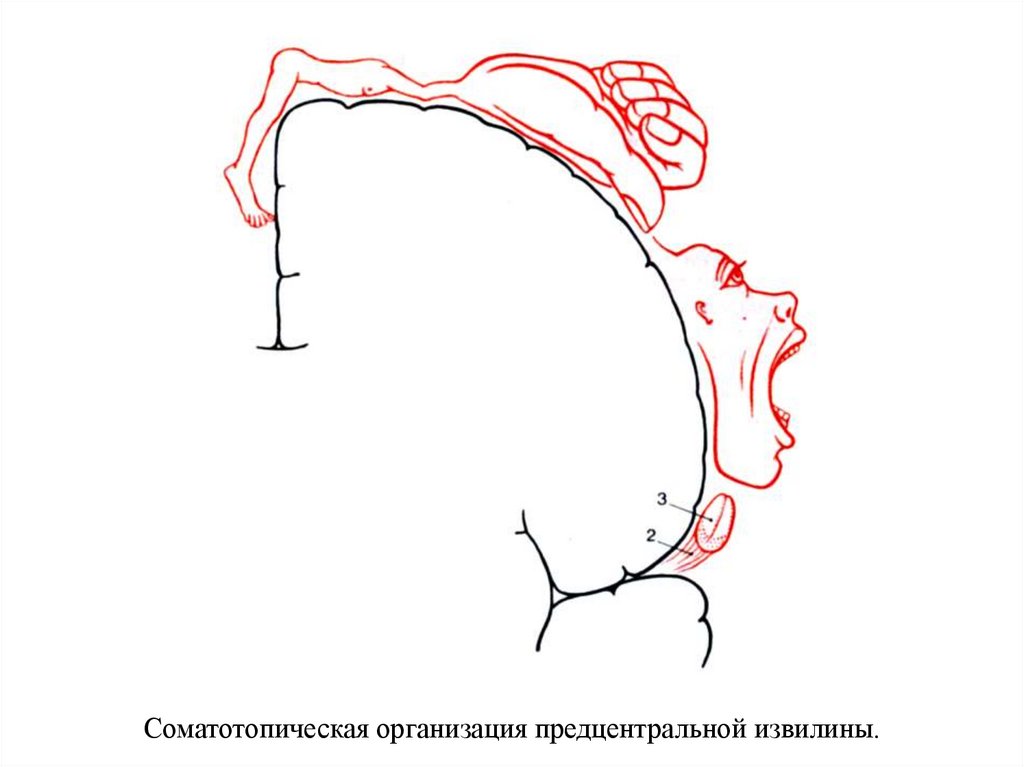

Соматотопическая организация предцентральной извилины.

113.

Цитоархитектонические поля коры полушарий большого мозга
(верхнелатеральная поверхность).

114.

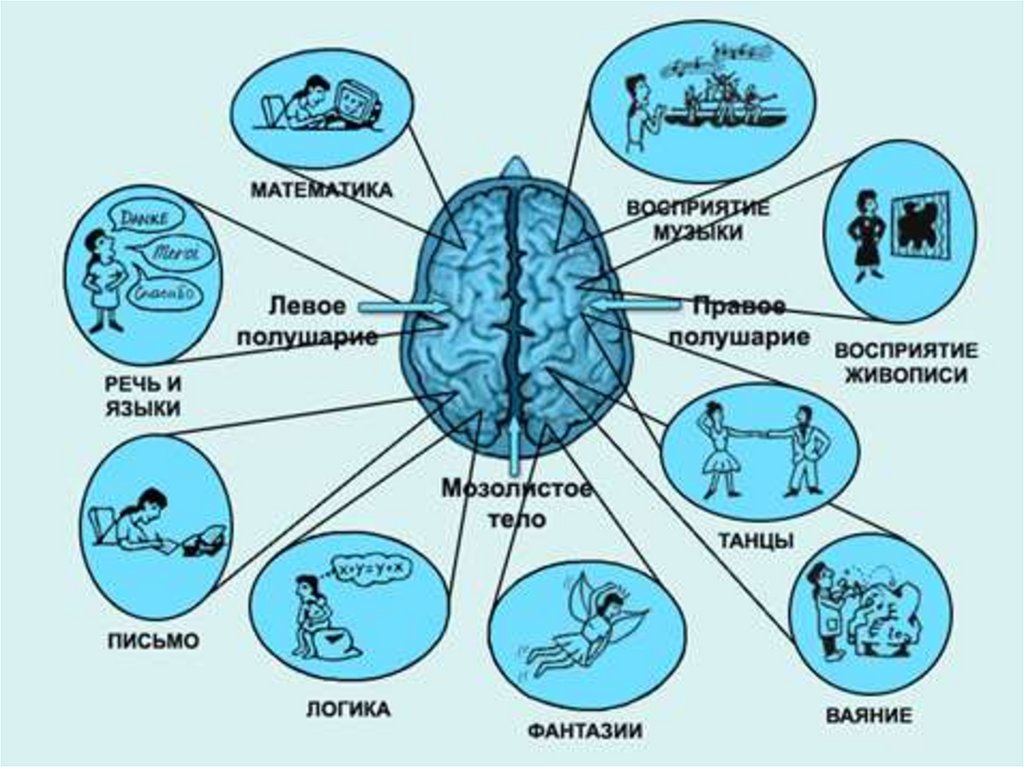

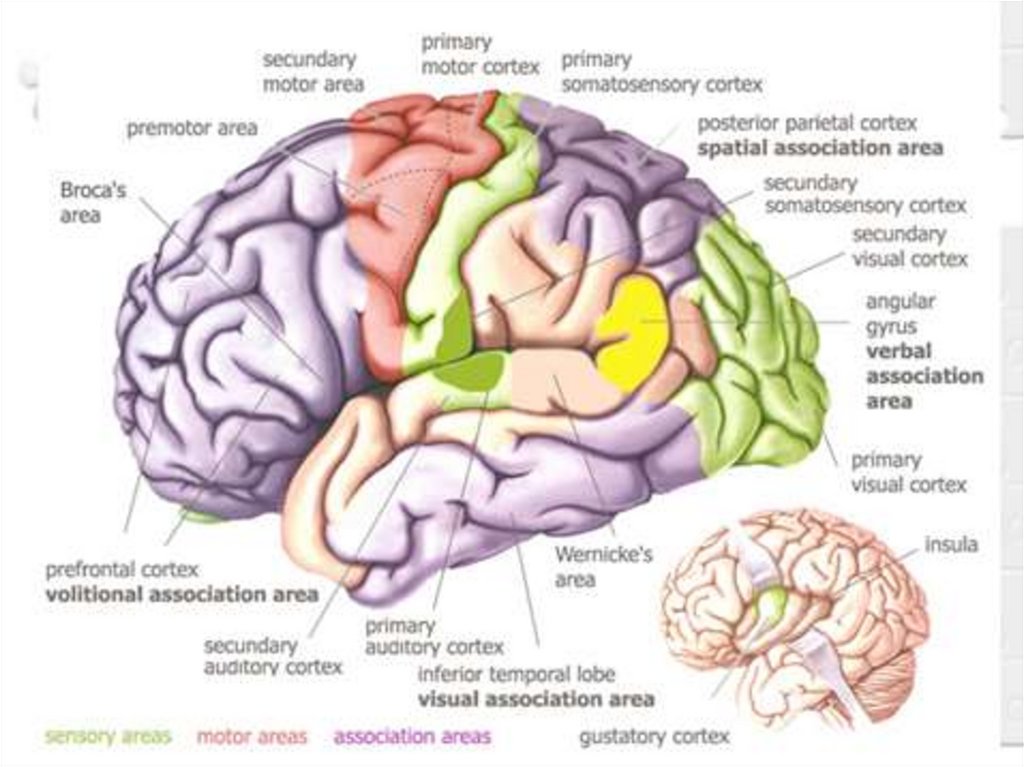

115.

116.

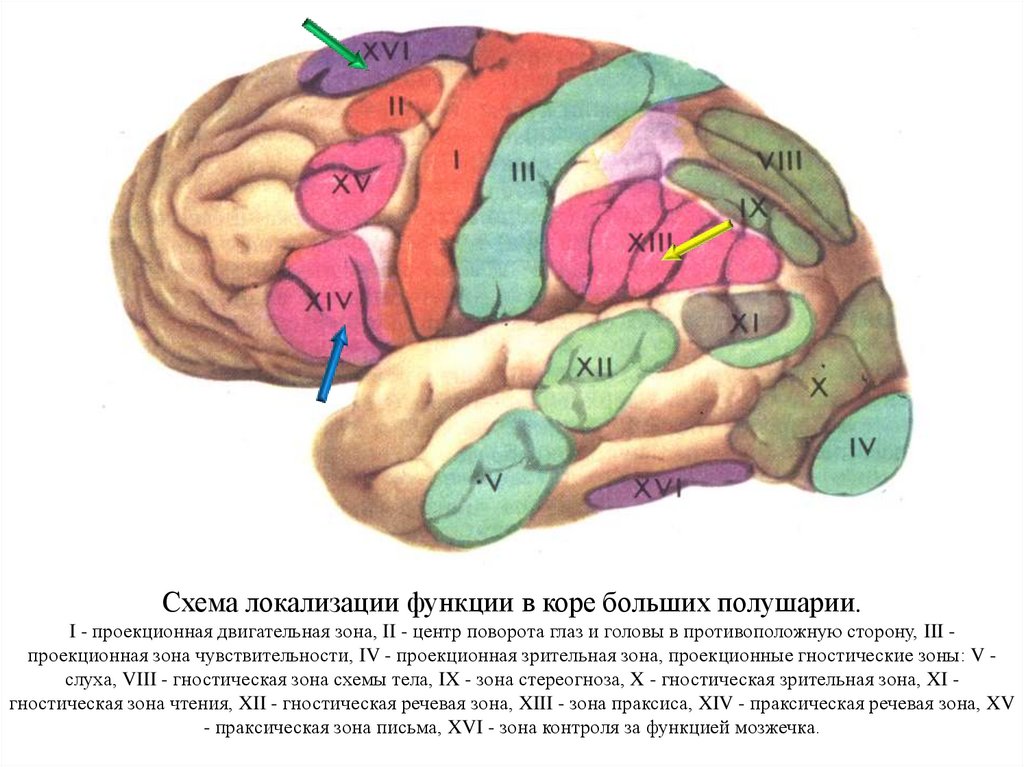

Схема локализации функции в коре больших полушарии.
I - проекционная двигательная зона, II - центр поворота глаз и головы в противоположную сторону, III проекционная зона чувствительности, IV - проекционная зрительная зона, проекционные гностические зоны: V слуха, VIII - гностическая зона схемы тела, IX - зона стереогноза, X - гностическая зрительная зона, XI гностическая зона чтения, XII - гностическая речевая зона, XIII - зона праксиса, XIV - праксическая речевая зона, XV
- праксическая зона письма, XVI - зона контроля за функцией мозжечка.

117.

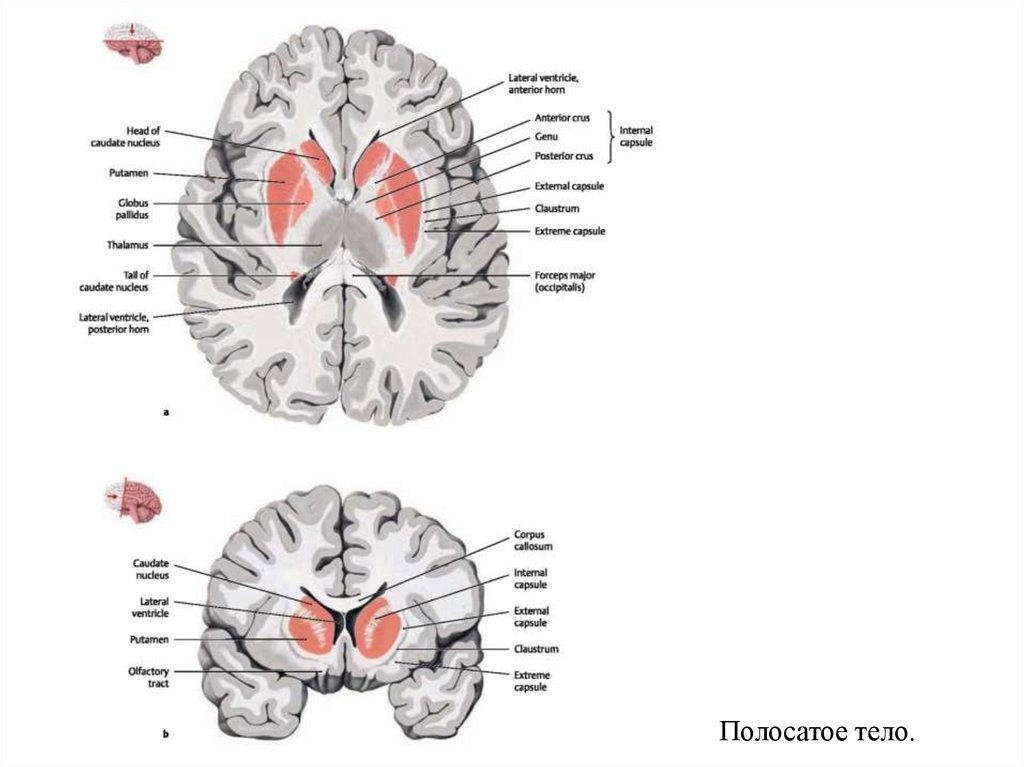

Полосатое тело.

118.

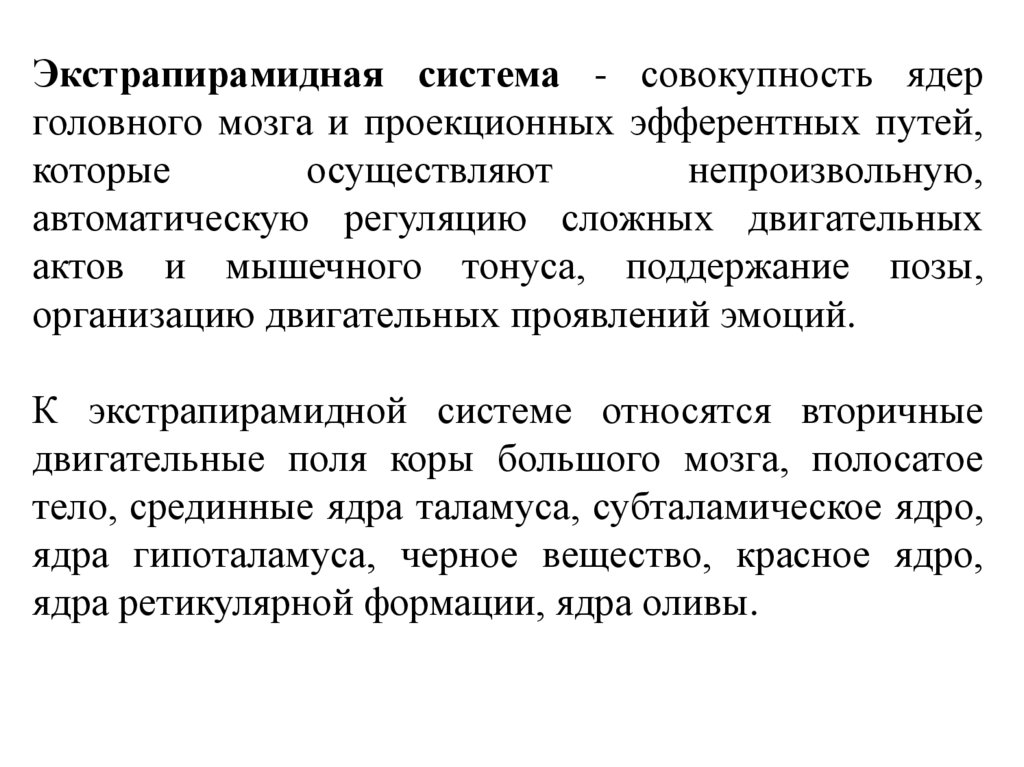

Экстрапирамидная система - совокупность ядер
головного мозга и проекционных эфферентных путей,
которые
осуществляют
непроизвольную,
автоматическую регуляцию сложных двигательных
актов и мышечного тонуса, поддержание позы,
организацию двигательных проявлений эмоций.
К экстрапирамидной системе относятся вторичные
двигательные поля коры большого мозга, полосатое
тело, срединные ядра таламуса, субталамическое ядро,
ядра гипоталамуса, черное вещество, красное ядро,
ядра ретикулярной формации, ядра оливы.

119.

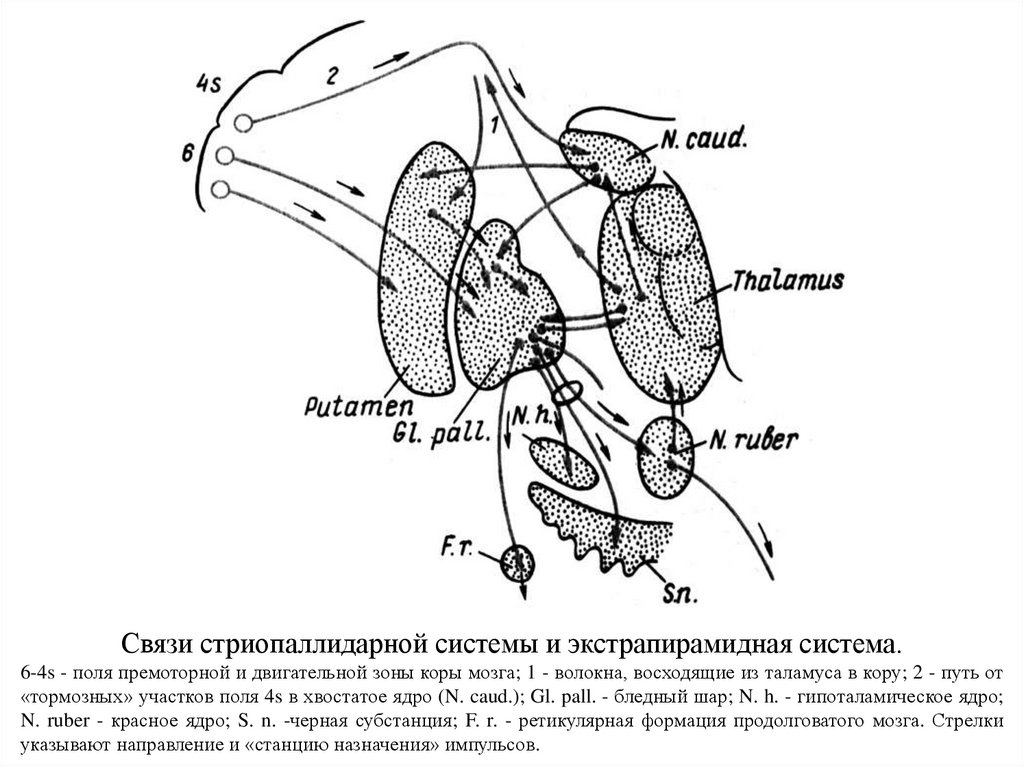

Связи стриопаллидарной системы и экстрапирамидная система.
6-4s - поля премоторной и двигательной зоны коры мозга; 1 - волокна, восходящие из таламуса в кору; 2 - путь от
«тормозных» участков поля 4s в хвостатое ядро (N. caud.); Gl. pall. - бледный шар; N. h. - гипоталамическое ядро;
N. ruber - красное ядро; S. n. -черная субстанция; F. r. - ретикулярная формация продолговатого мозга. Стрелки
указывают направление и «станцию назначения» импульсов.

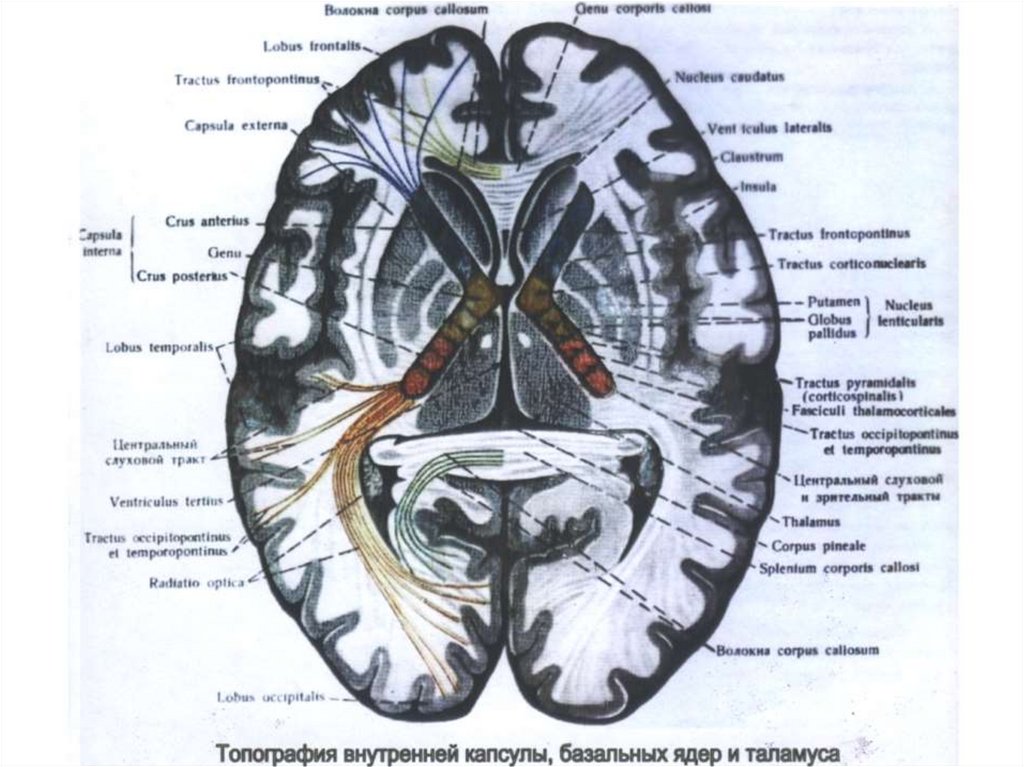

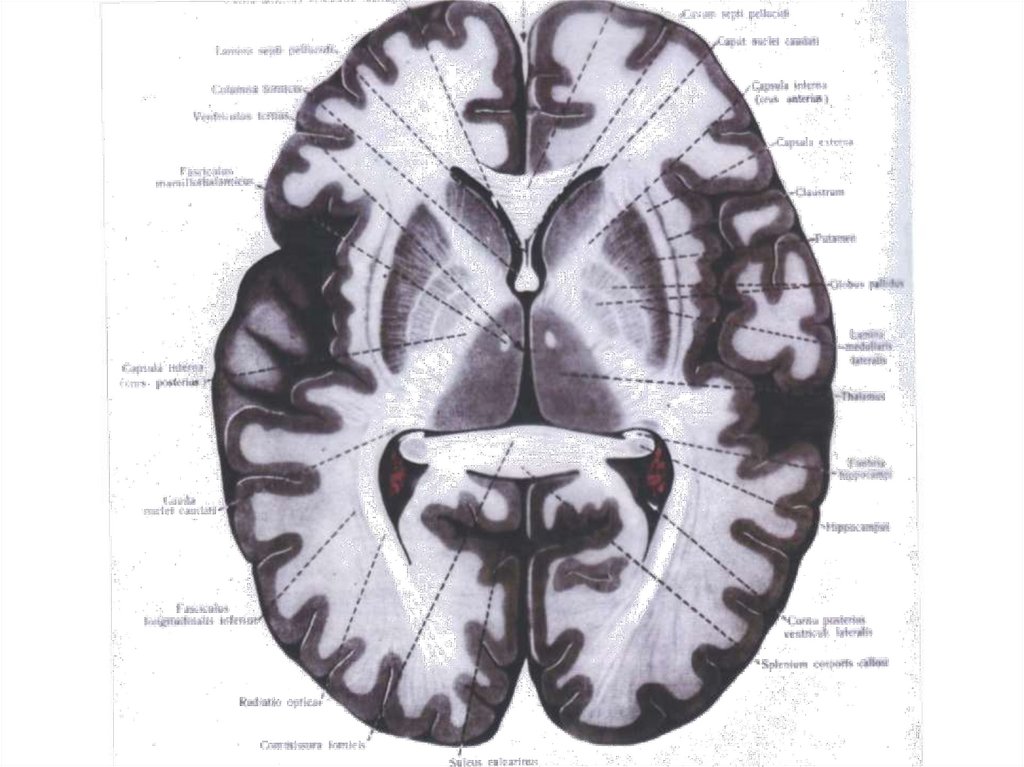

120.

121.

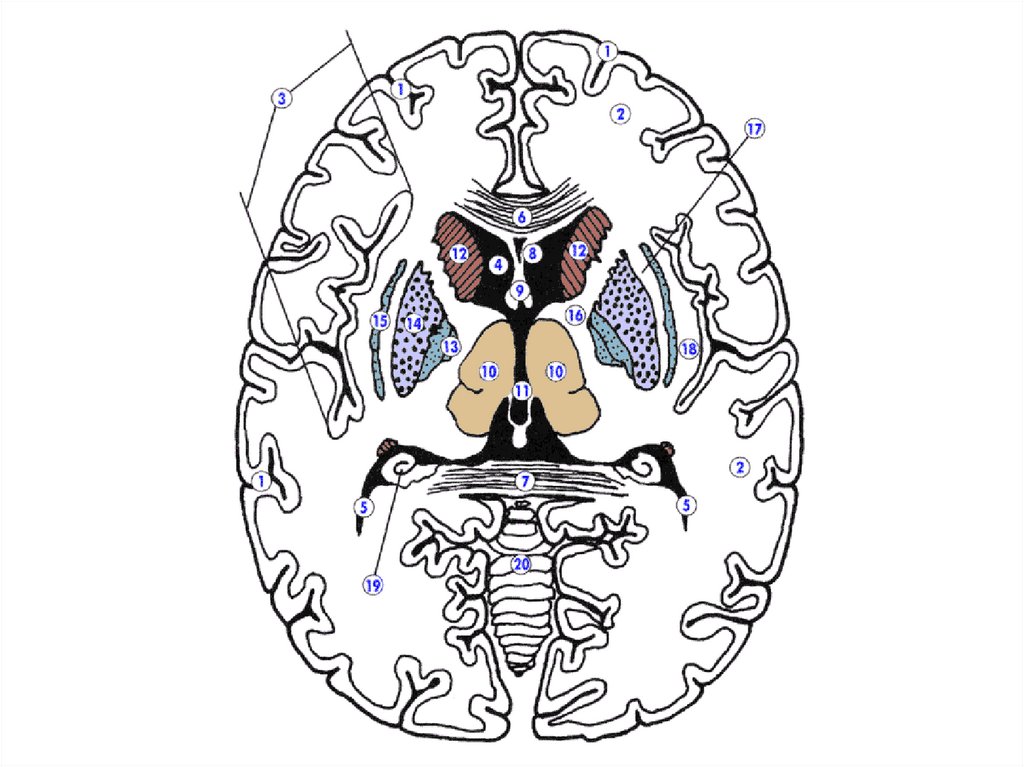

122.

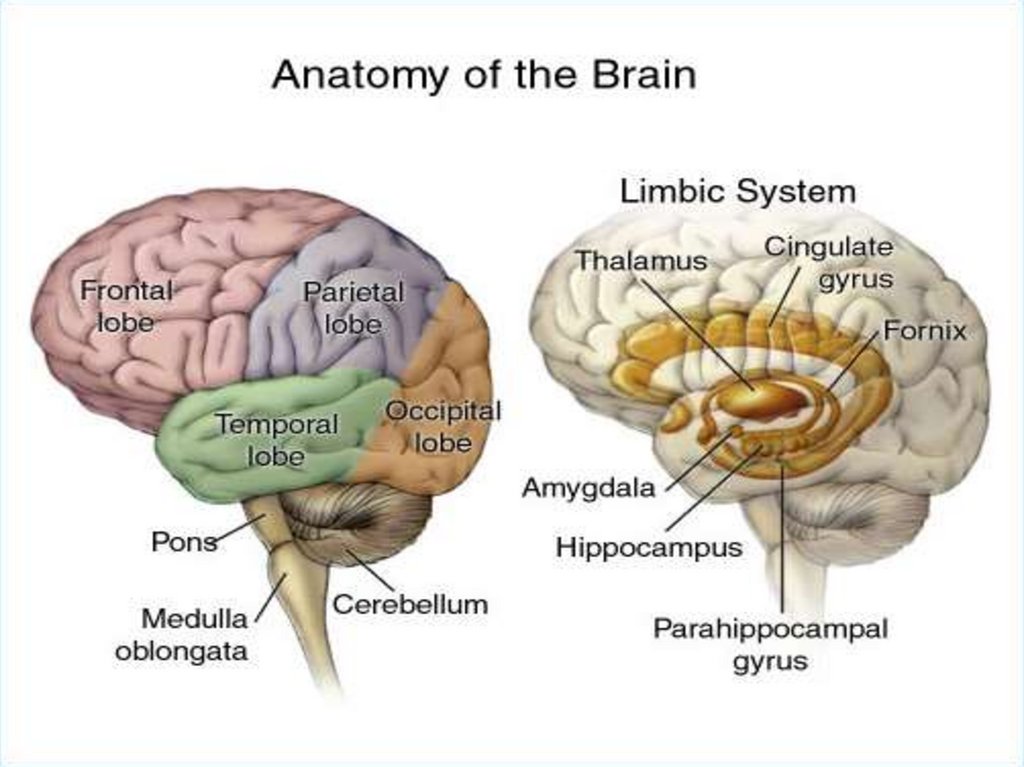

123.

124.

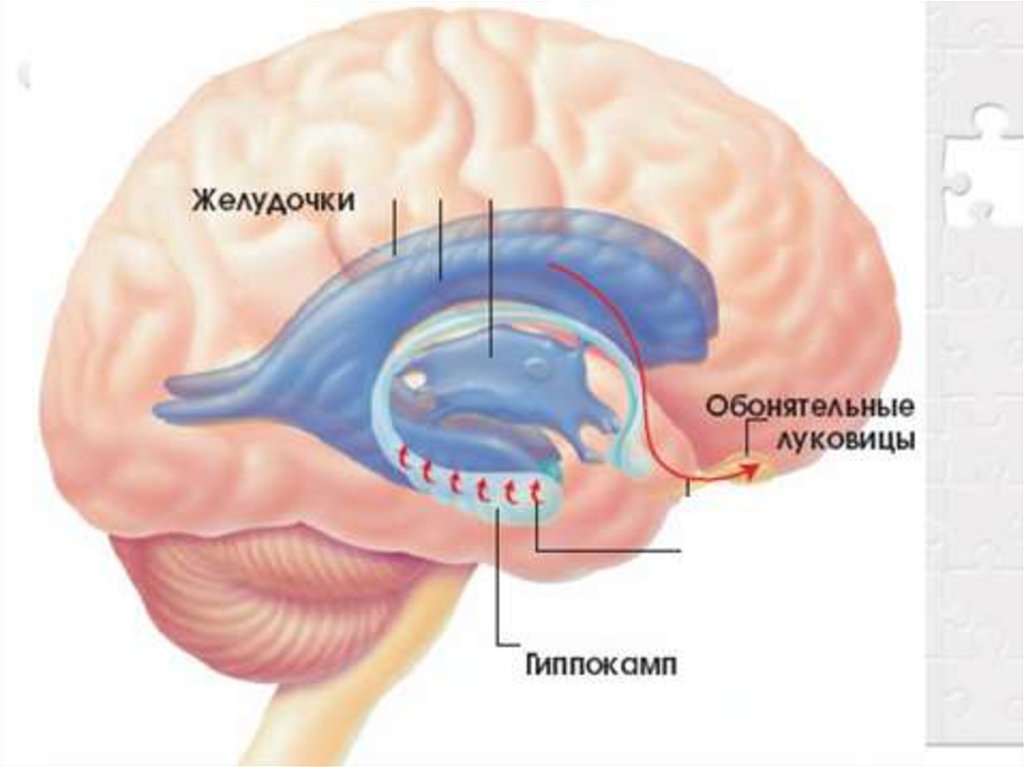

125.

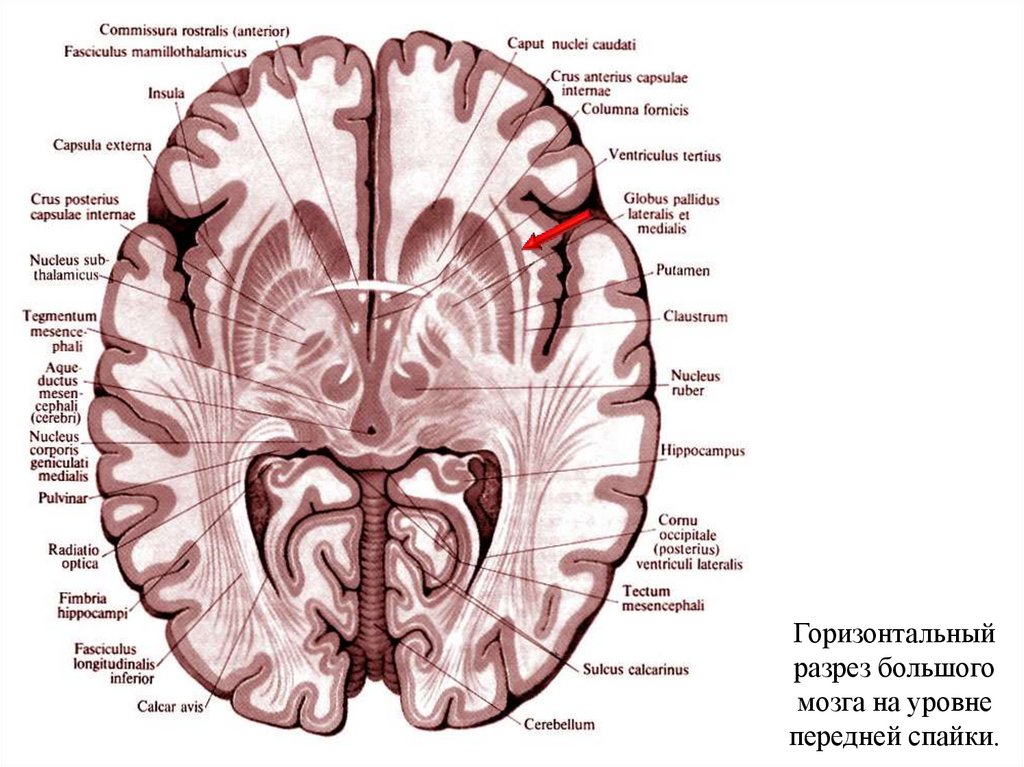

126.

Горизонтальный
разрез большого
мозга на уровне
передней спайки.

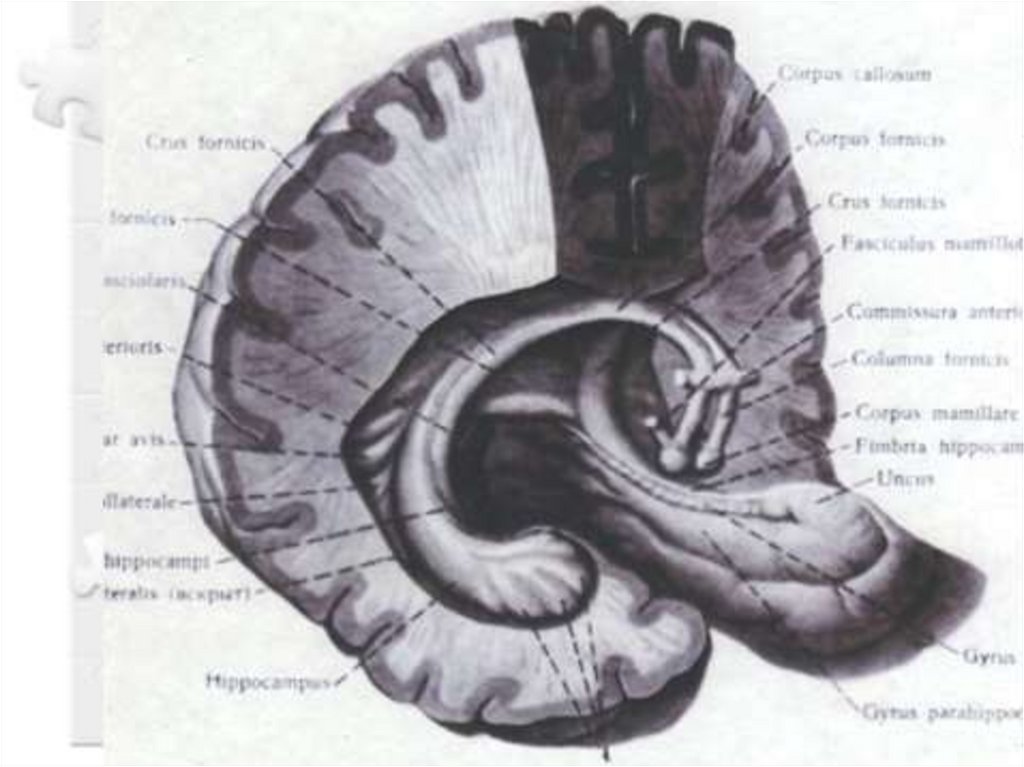

127.

128.

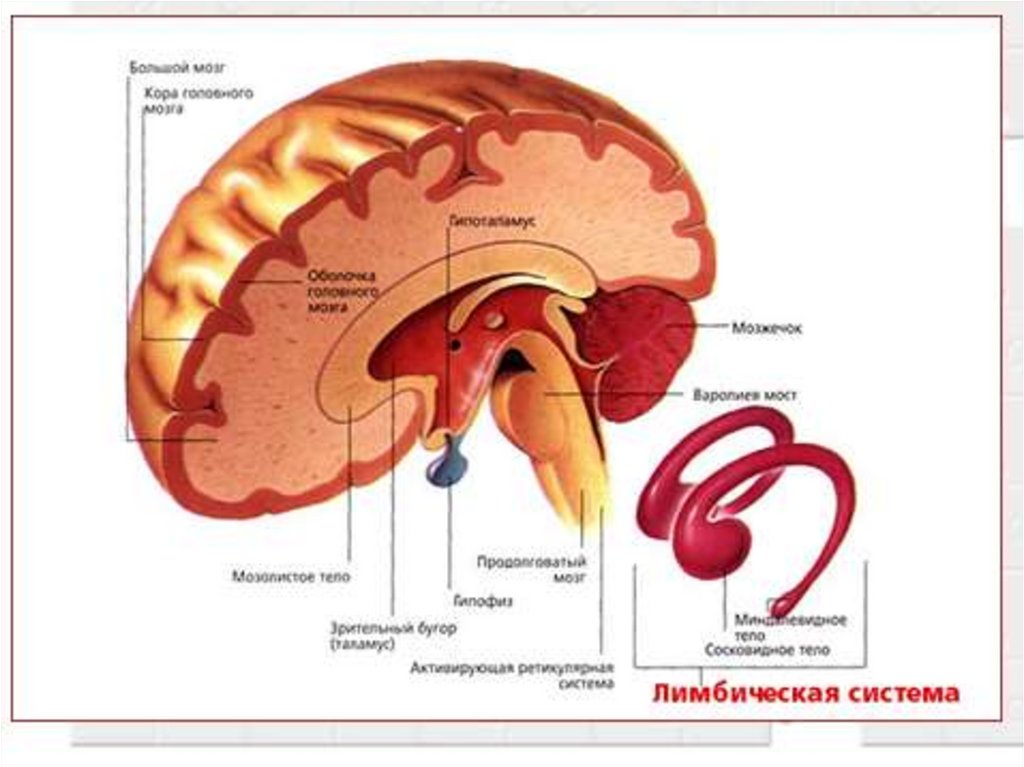

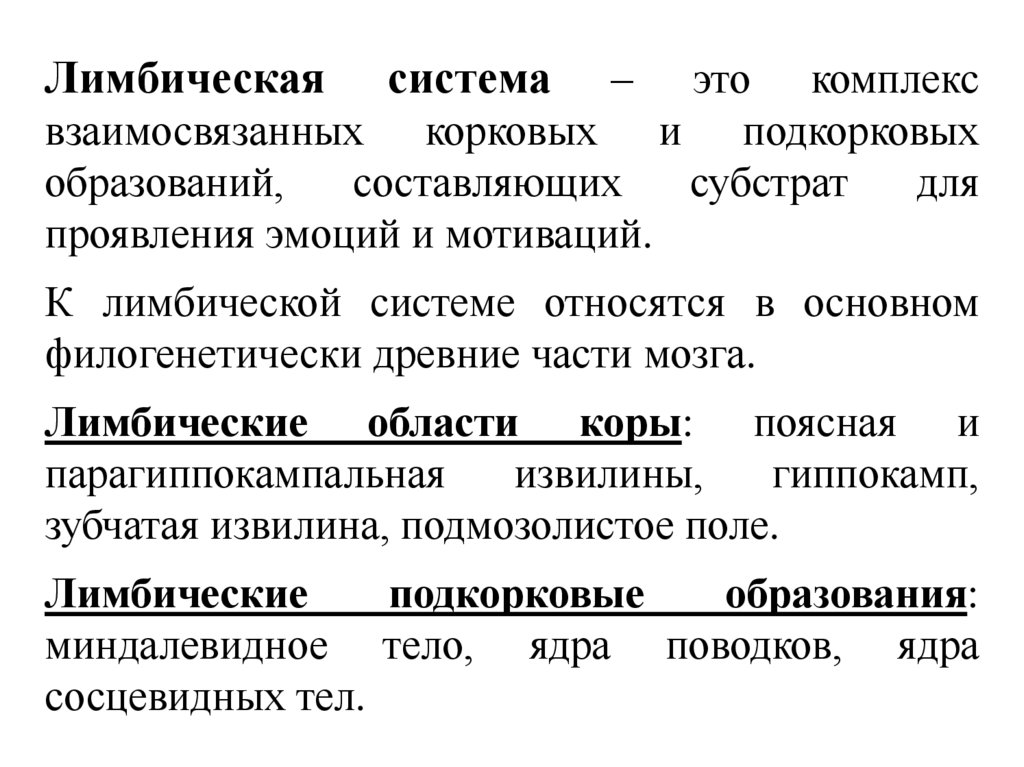

Лимбическая
система
–
это комплекс
взаимосвязанных корковых и подкорковых
образований,
составляющих
субстрат
для
проявления эмоций и мотиваций.
К лимбической системе относятся в основном
филогенетически древние части мозга.
Лимбические области коры: поясная и
парагиппокампальная
извилины,
гиппокамп,
зубчатая извилина, подмозолистое поле.
Лимбические
подкорковые
образования:
миндалевидное тело, ядра поводков, ядра
сосцевидных тел.

129.

130.

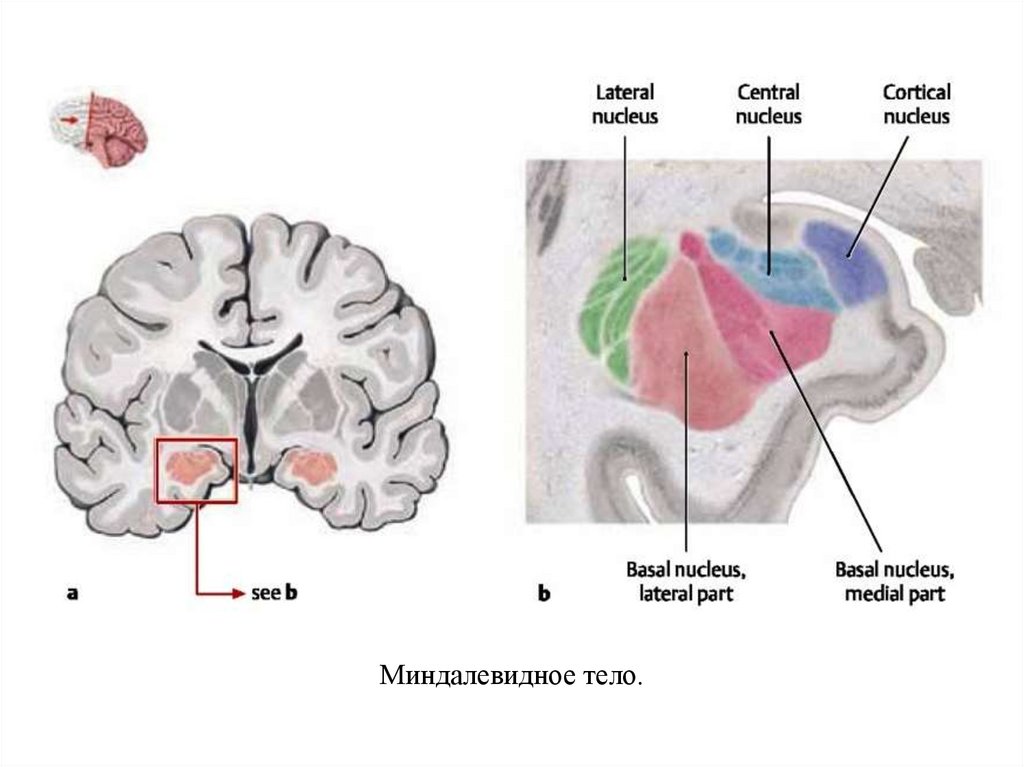

Миндалевидное тело.

131.

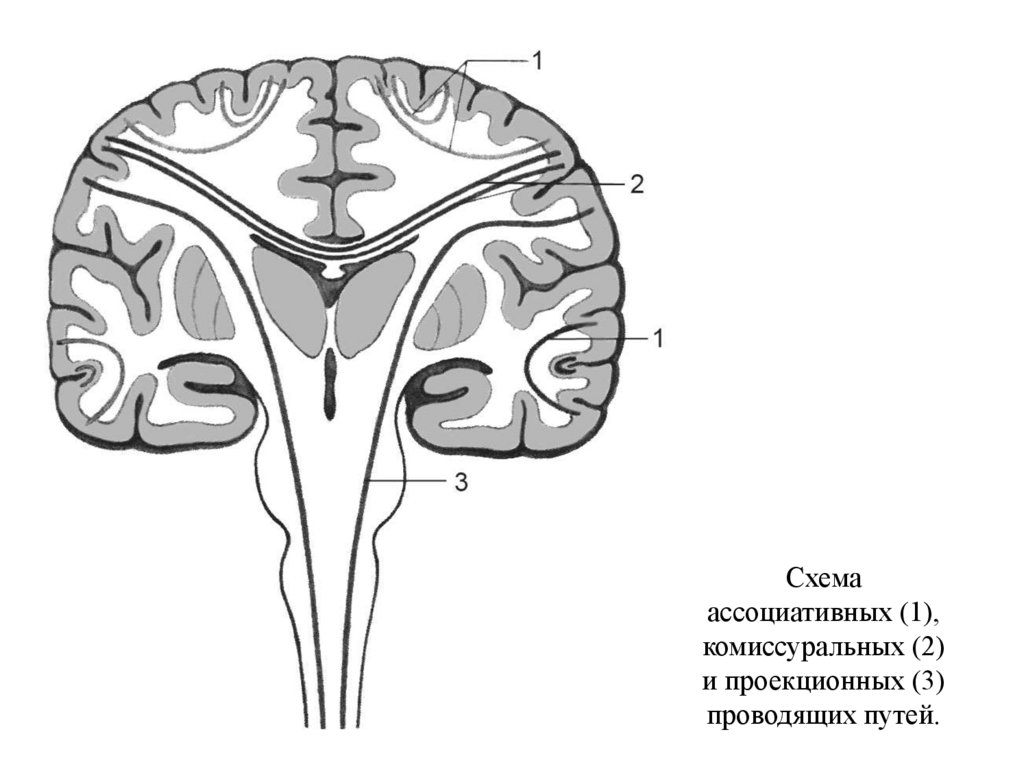

Схема
ассоциативных (1),
комиссуральных (2)
и проекционных (3)
проводящих путей.

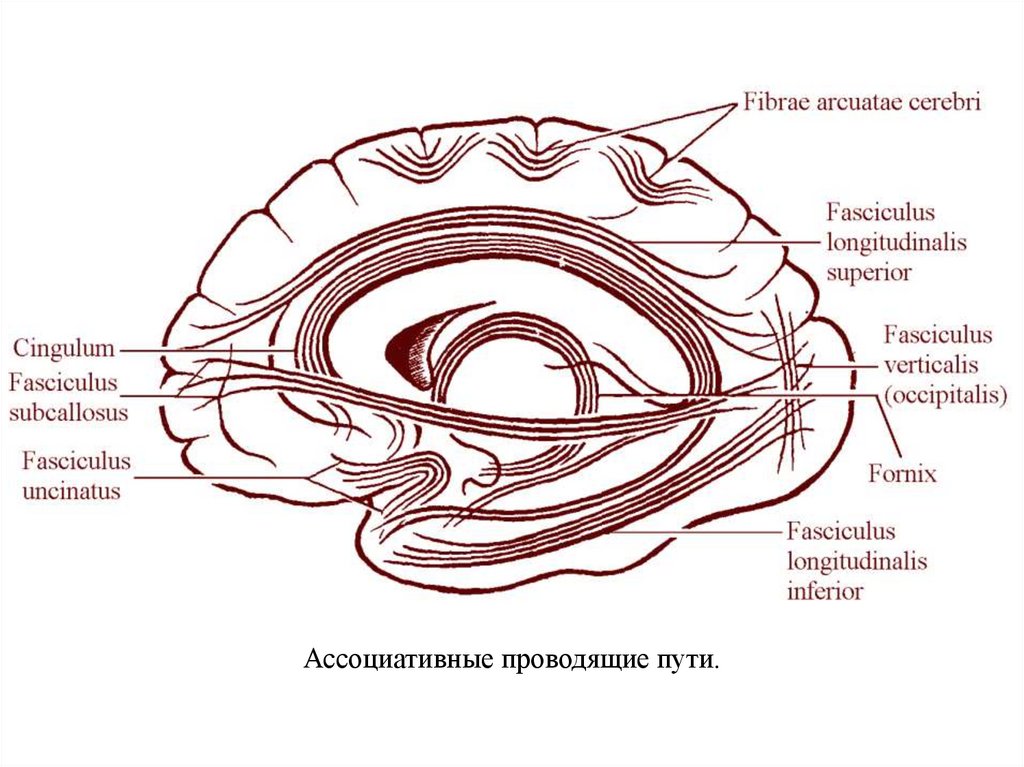

132.

Ассоциативные проводящие пути.

133.

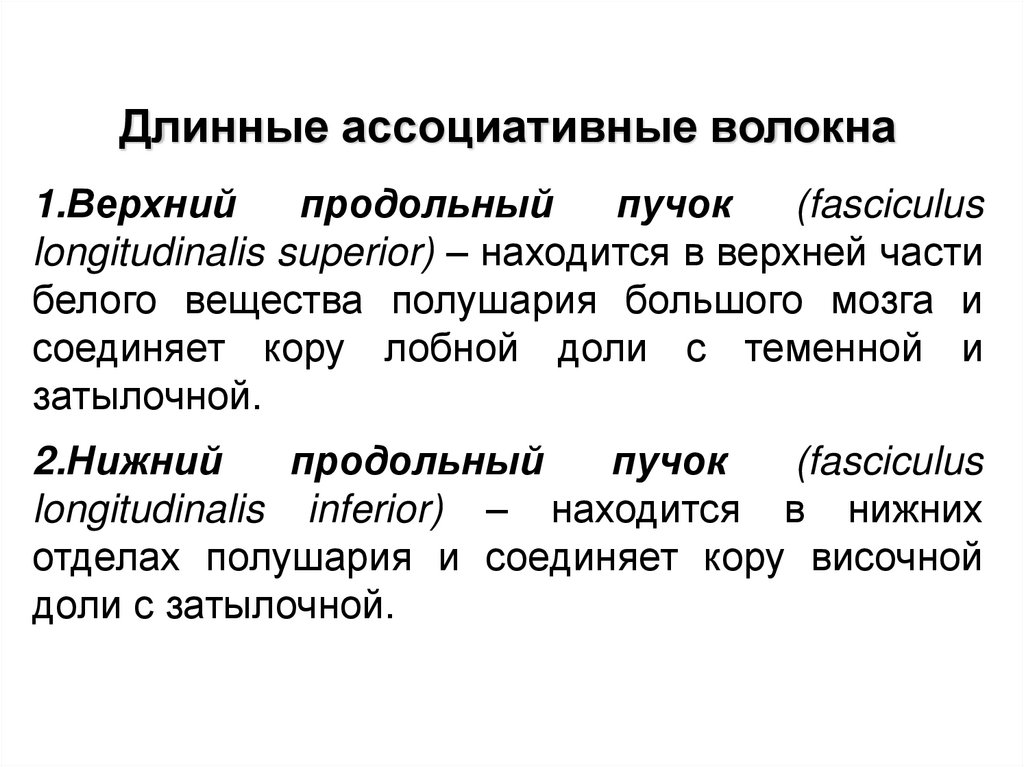

Длинные ассоциативные волокна
1.Верхний
продольный
пучок
(fasciculus
longitudinalis superior) – находится в верхней части
белого вещества полушария большого мозга и
соединяет кору лобной доли с теменной и
затылочной.
2.Нижний
продольный
пучок
(fasciculus
longitudinalis inferior) – находится в нижних
отделах полушария и соединяет кору височной
доли с затылочной.

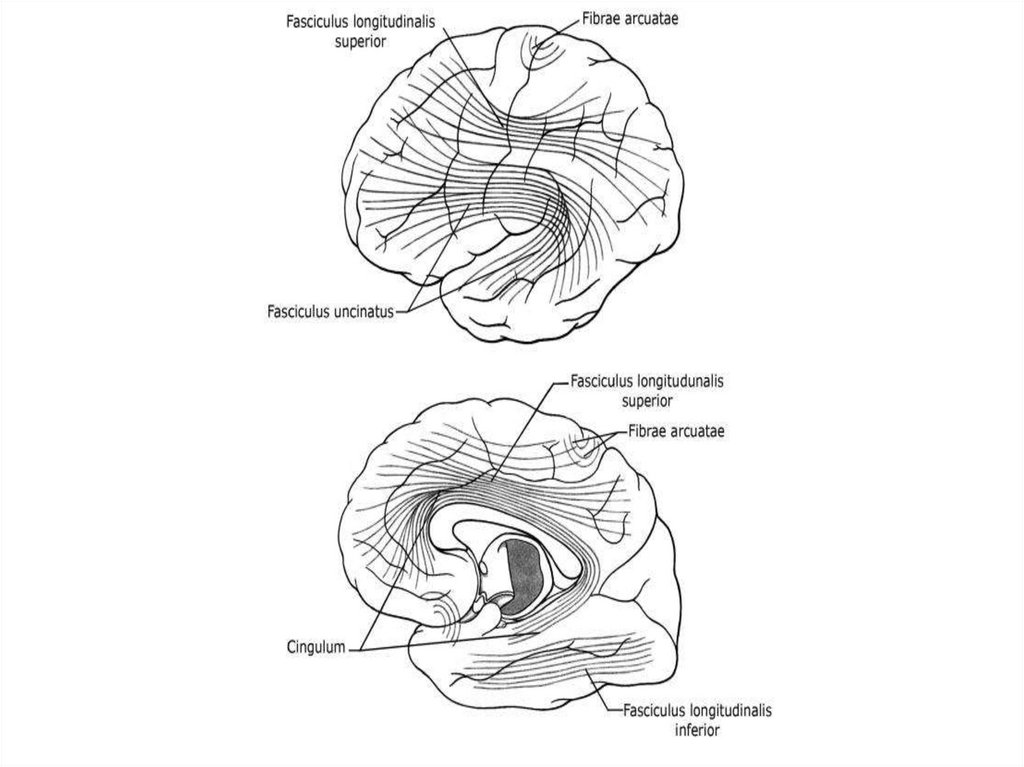

134.

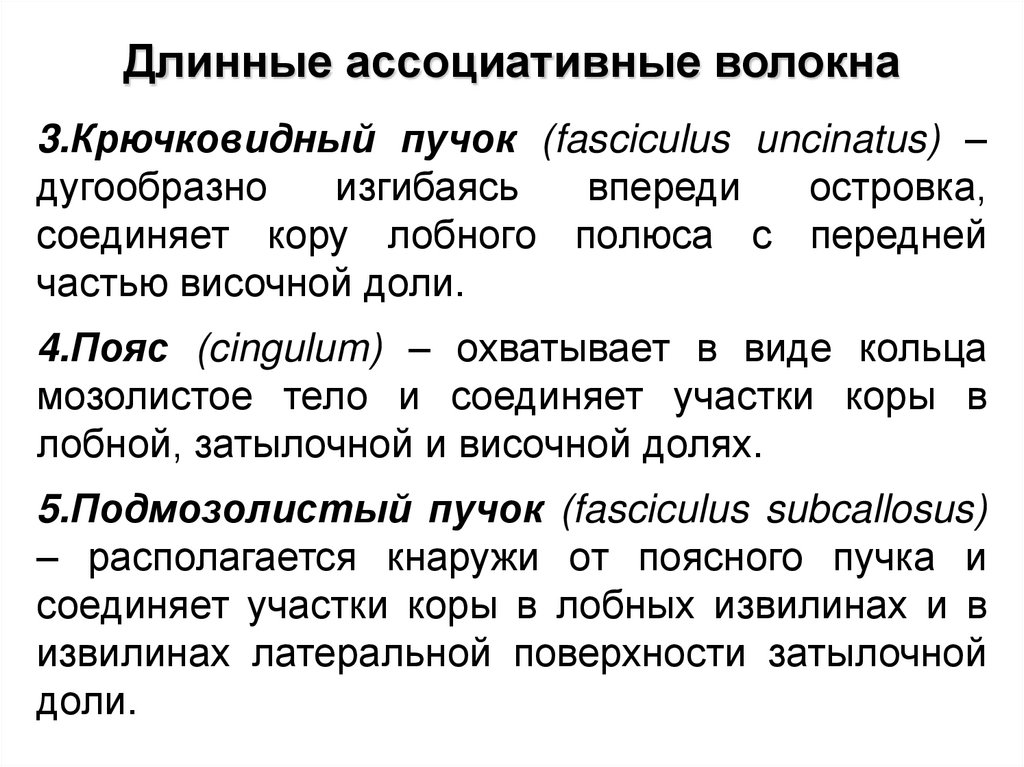

Длинные ассоциативные волокна
3.Крючковидный пучок (fasciculus uncinatus) –
дугообразно
изгибаясь
впереди
островка,
соединяет кору лобного полюса с передней
частью височной доли.
4.Пояс (cingulum) – охватывает в виде кольца
мозолистое тело и соединяет участки коры в
лобной, затылочной и височной долях.
5.Подмозолистый пучок (fasciculus subcallosus)
– располагается кнаружи от поясного пучка и
соединяет участки коры в лобных извилинах и в
извилинах латеральной поверхности затылочной
доли.

135.

Ассоциативные проводящие пути.

136.

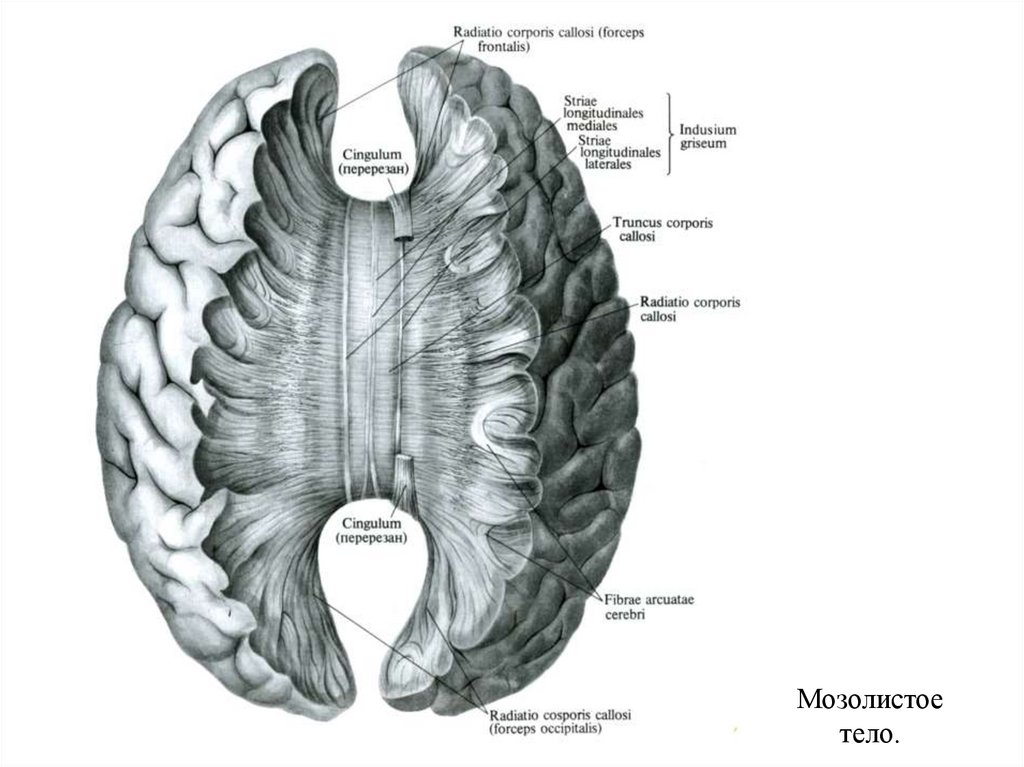

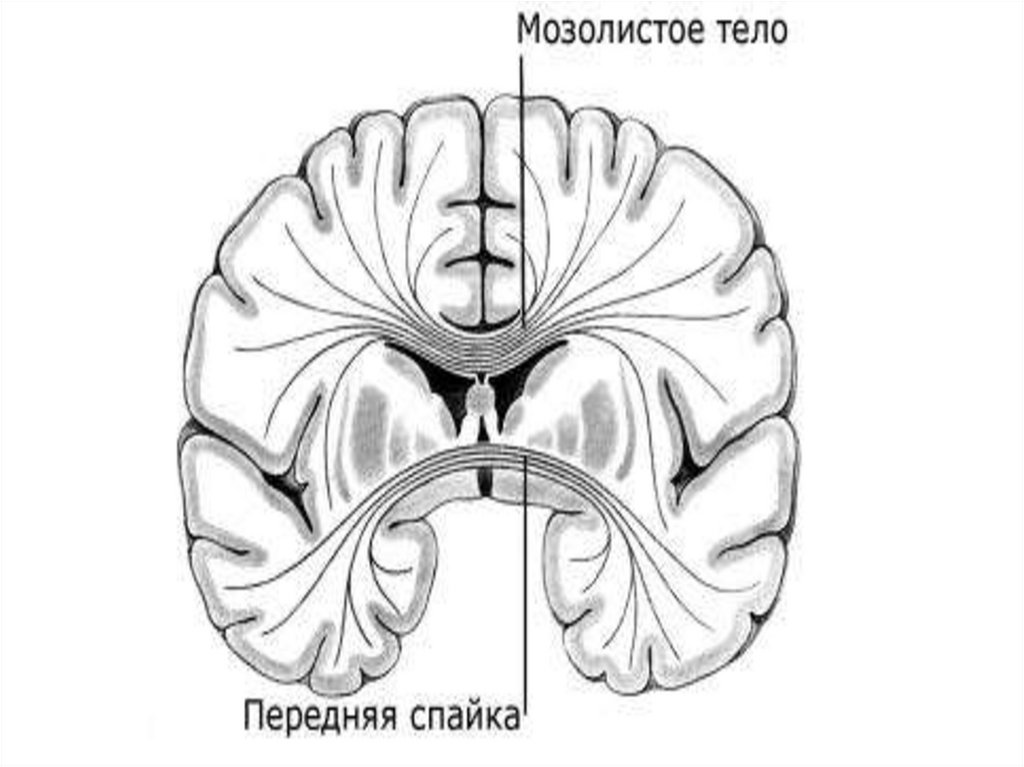

Мозолистое
тело.

137.

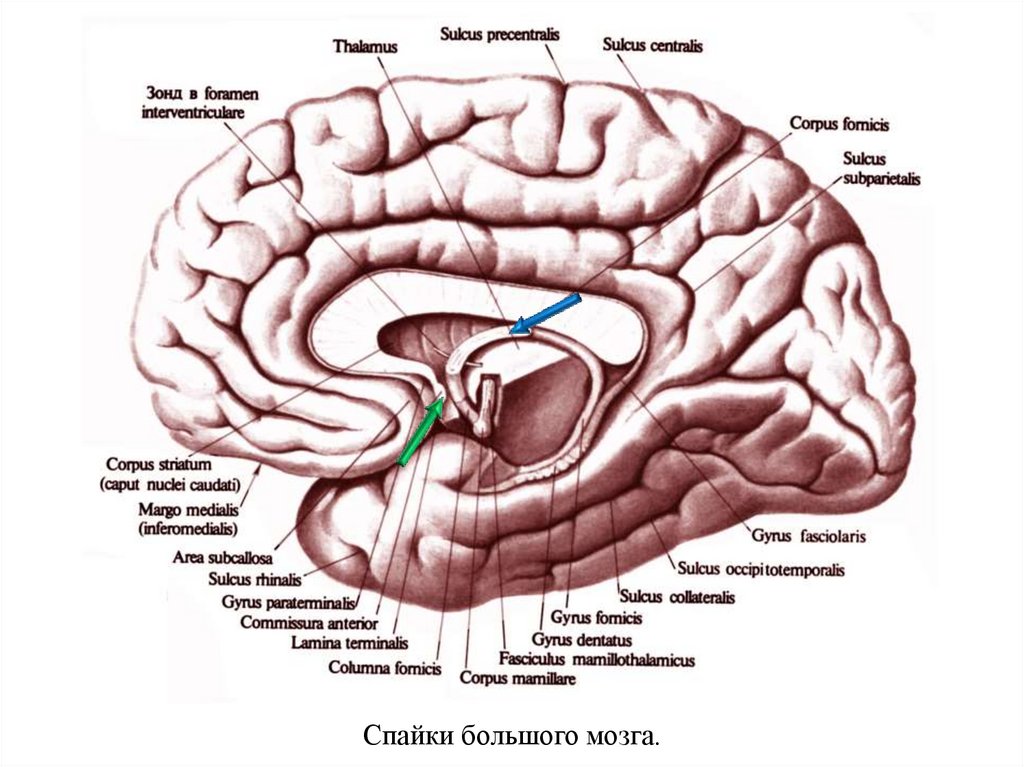

Спайки большого мозга.

138.

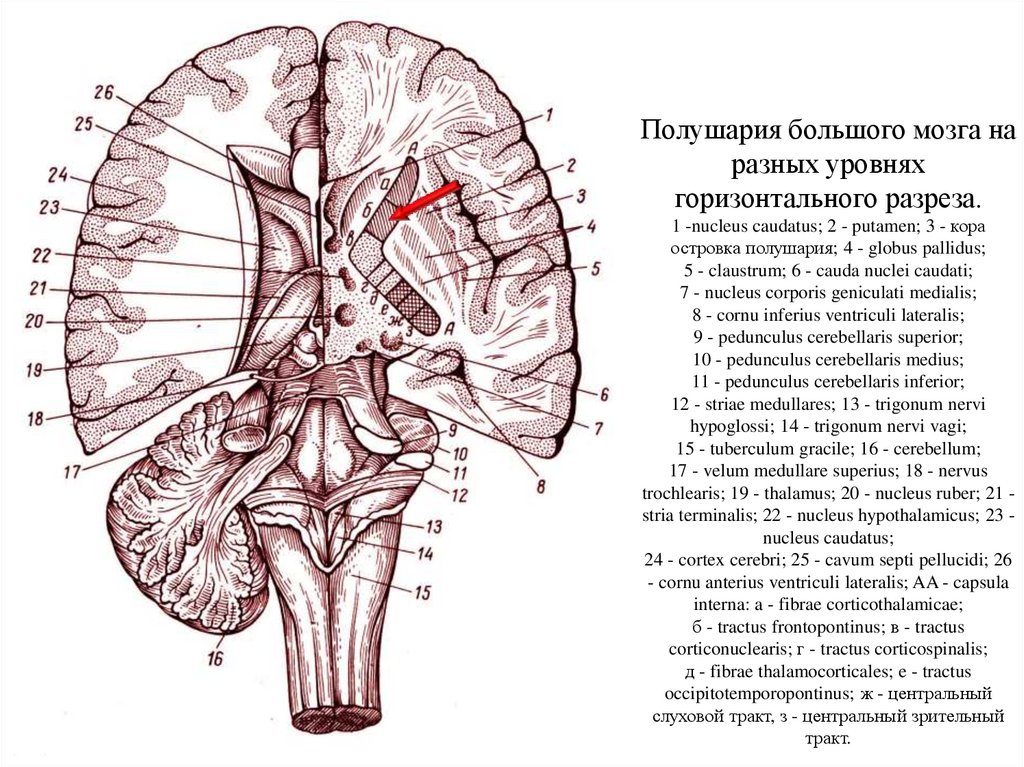

Полушария большого мозга на
разных уровнях
горизонтального разреза.
1 -nucleus caudatus; 2 - putamen; 3 - кора
островка полушария; 4 - globus pallidus;
5 - claustrum; 6 - cauda nuclei caudati;
7 - nucleus corporis geniculati medialis;
8 - cornu inferius ventriculi lateralis;
9 - pedunculus cerebellaris superior;
10 - pedunculus cerebellaris medius;
11 - pedunculus cerebellaris inferior;
12 - striae medullares; 13 - trigonum nervi
hypoglossi; 14 - trigonum nervi vagi;
15 - tuberculum gracile; 16 - cerebellum;
17 - velum medullare superius; 18 - nervus
trochlearis; 19 - thalamus; 20 - nucleus ruber; 21 stria terminalis; 22 - nucleus hypothalamicus; 23 nucleus caudatus;
24 - cortex cerebri; 25 - cavum septi pellucidi; 26
- cornu anterius ventriculi lateralis; AA - capsula
interna: a - fibrae corticothalamicae;
б - tractus frontopontinus; в - tractus
corticonuclearis; г - tractus corticospinalis;
д - fibrae thalamocorticales; e - tractus
occipitotemporopontinus; ж - центральный
слуховой тракт, з - центральный зрительный
тракт.

139.

140.

141.

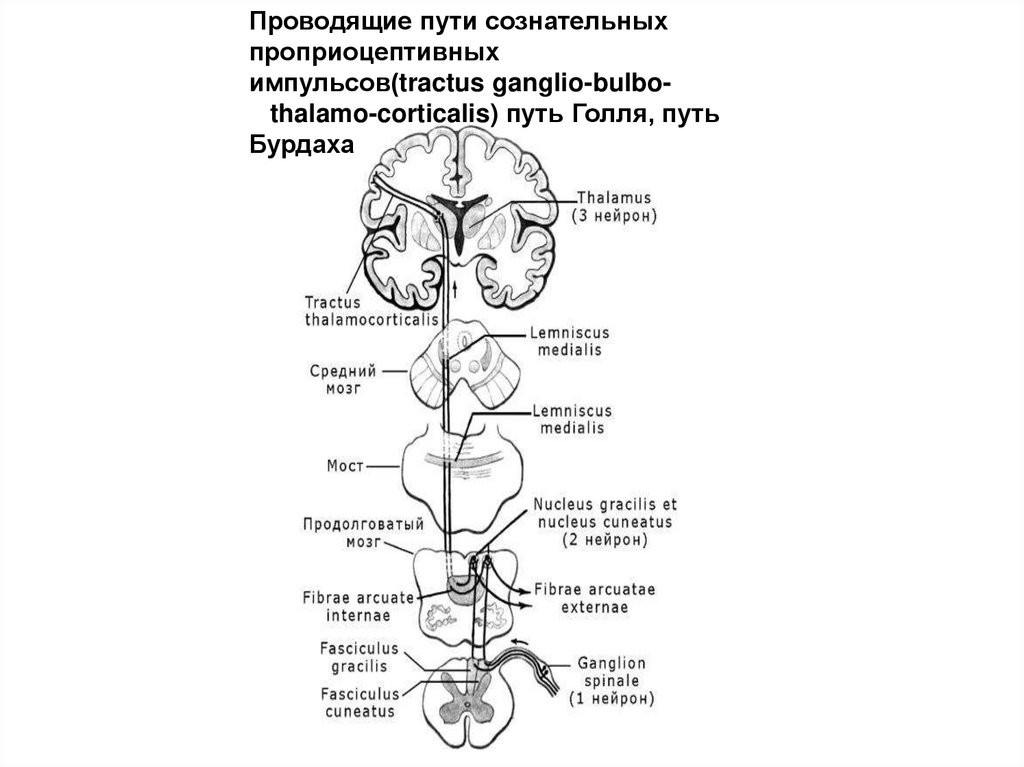

Проводящие пути сознательных
проприоцептивных
импульсов(tractus ganglio-bulbothalamo-corticalis) путь Голля, путь
Бурдаха

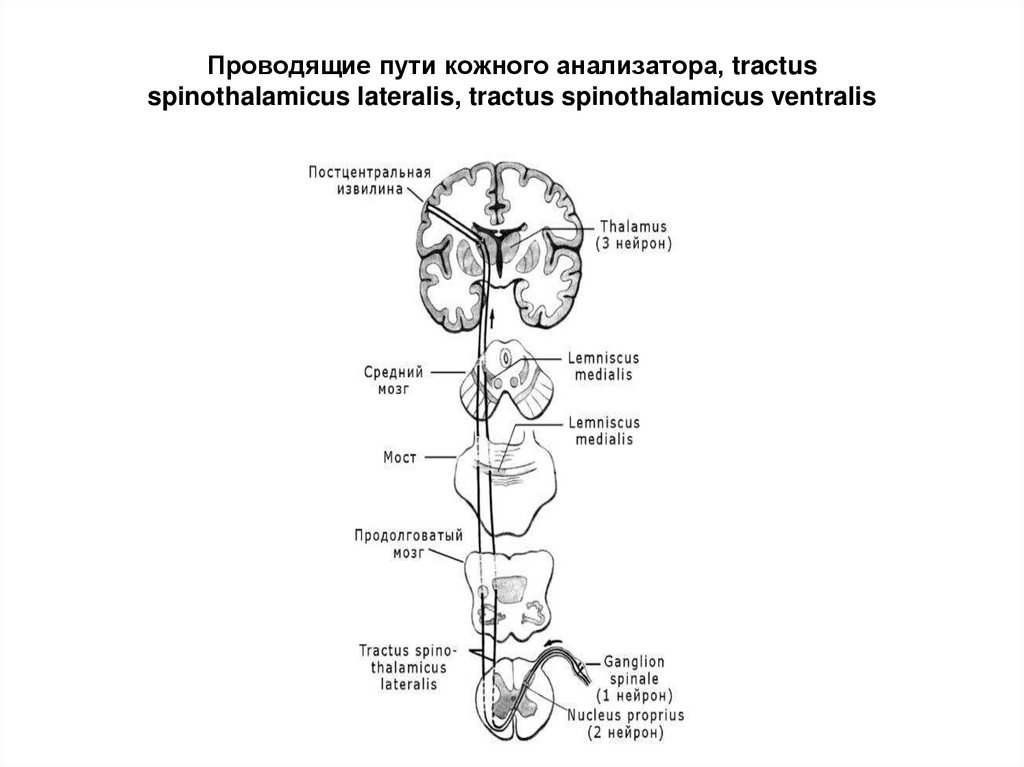

142. Проводящие пути кожного анализатора, tractus spinothalamicus lateralis, tractus spinothalamicus ventralis

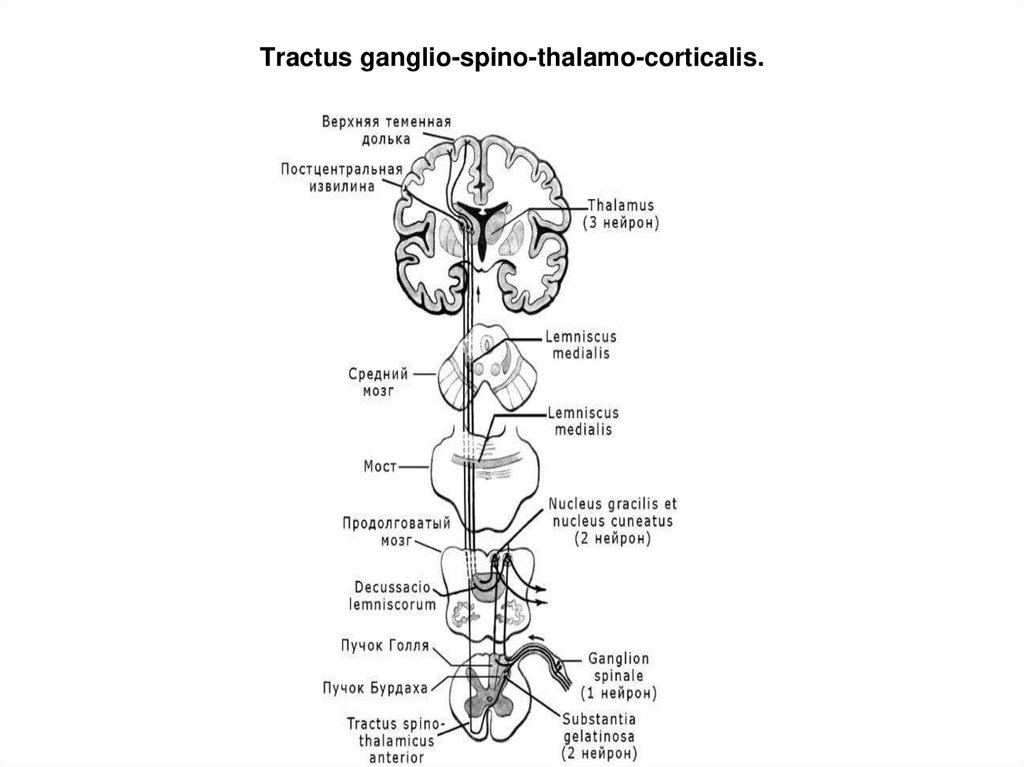

143. Tractus ganglio-spino-thalamo-corticalis.

Tractus ganglio-spino-thalamo-corticalis.

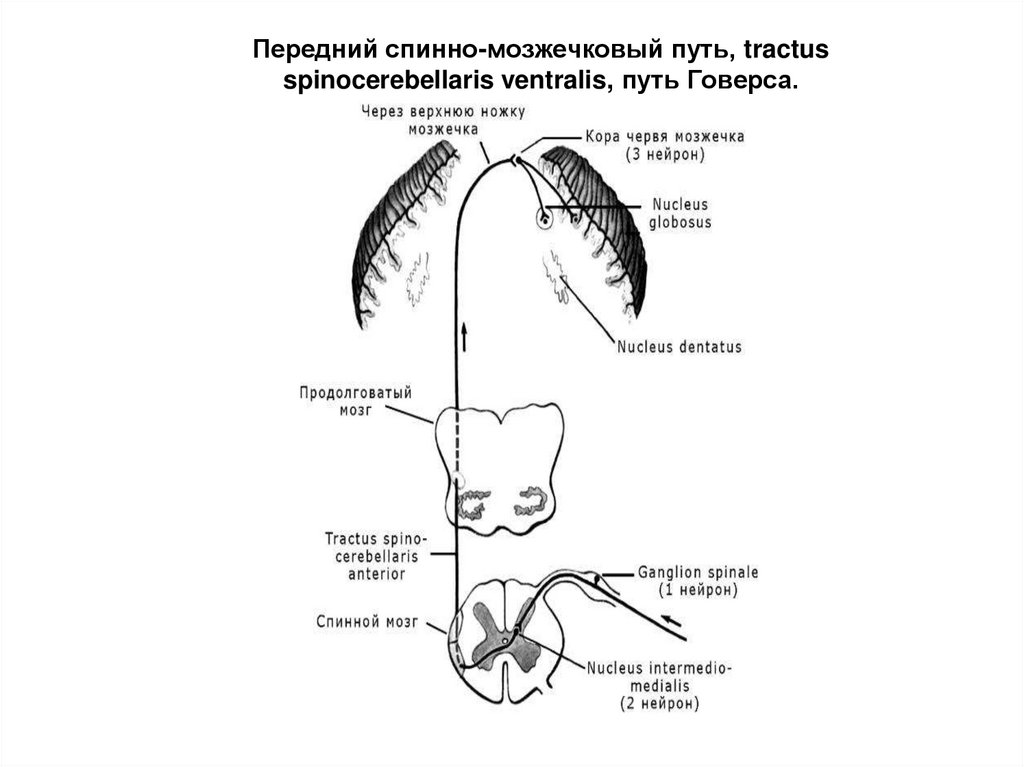

144. Передний спинно-мозжечковый путь, tractus spinocerebellaris ventralis, путь Говерса.

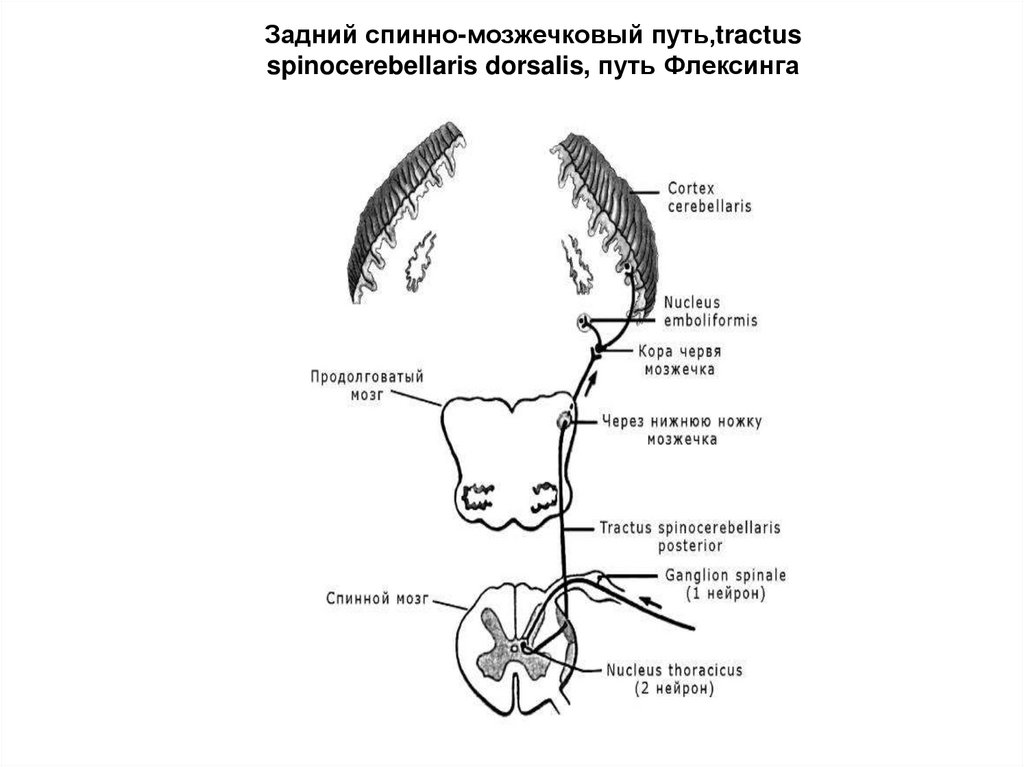

145. Задний спинно-мозжечковый путь,tractus spinocerebellaris dorsalis, путь Флексинга

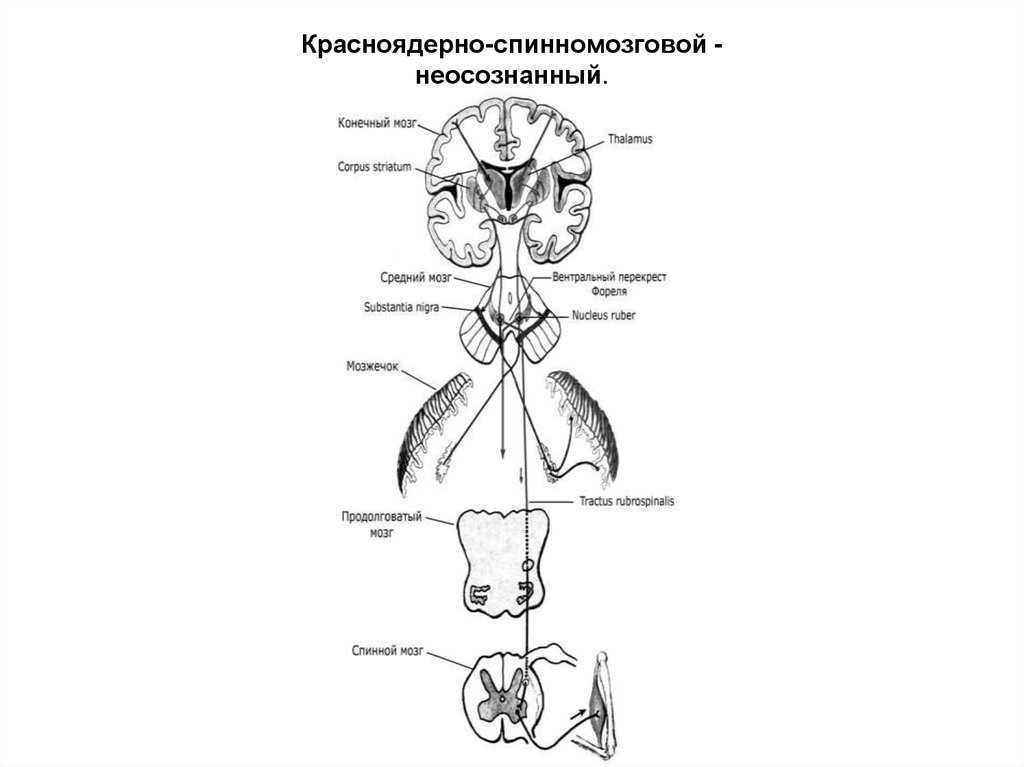

146. Красноядерно-спинномозговой - неосознанный.

Красноядерно-спинномозговой неосознанный.

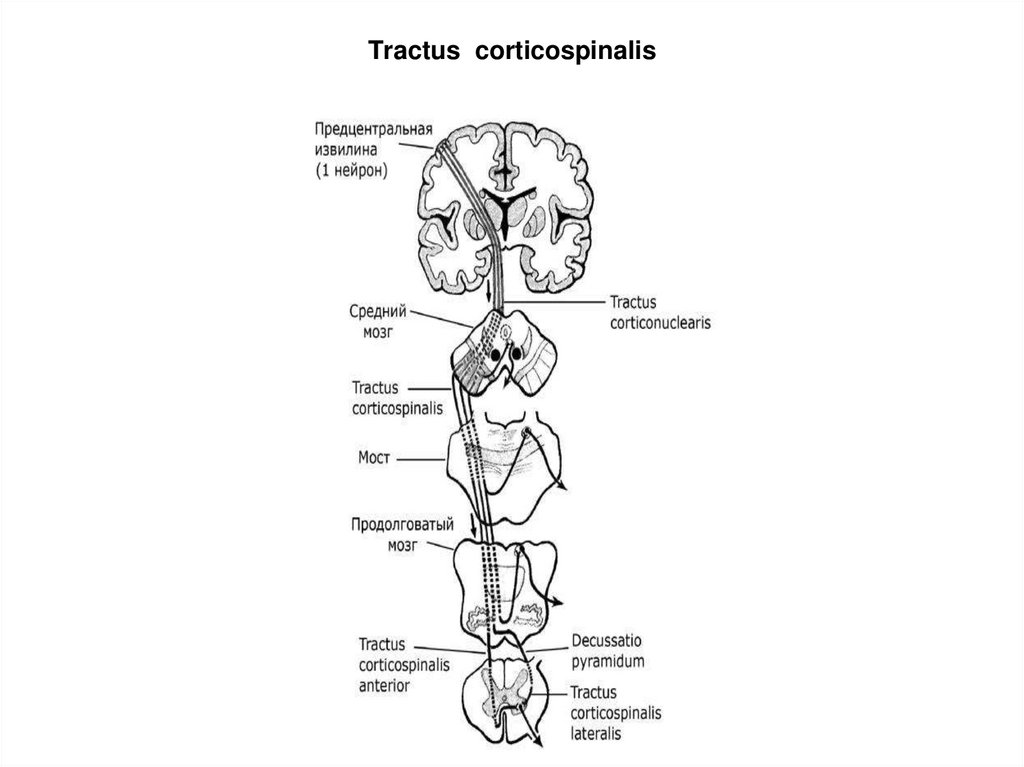

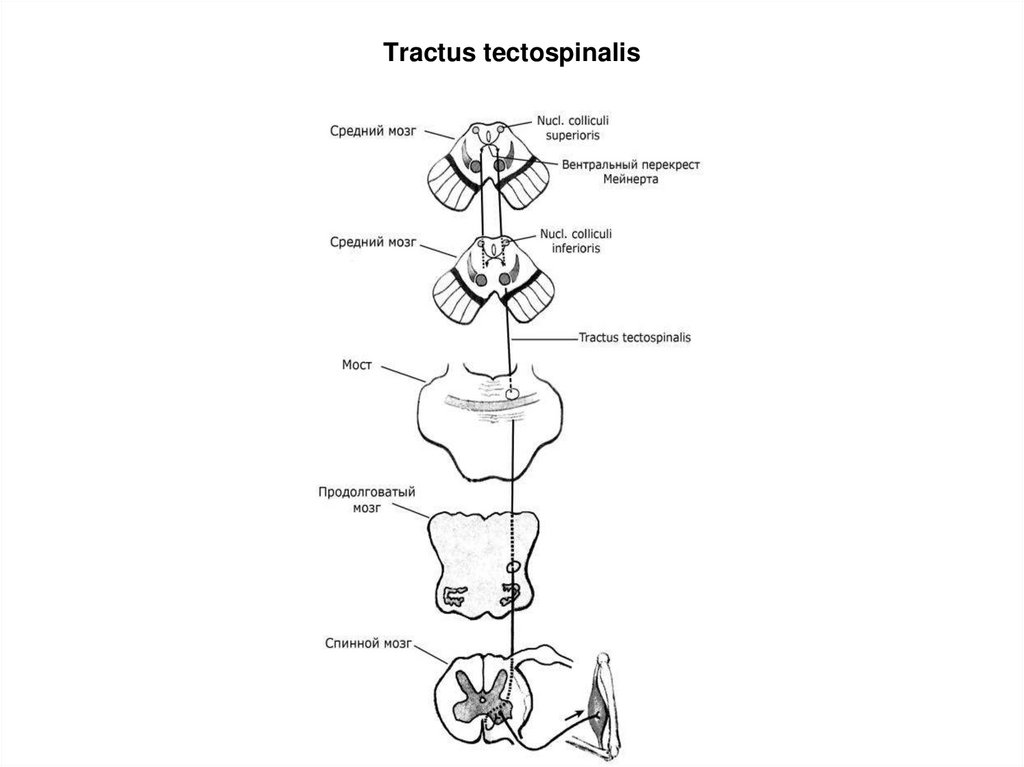

147. Tractus corticospinalis

148. Tractus tectospinalis

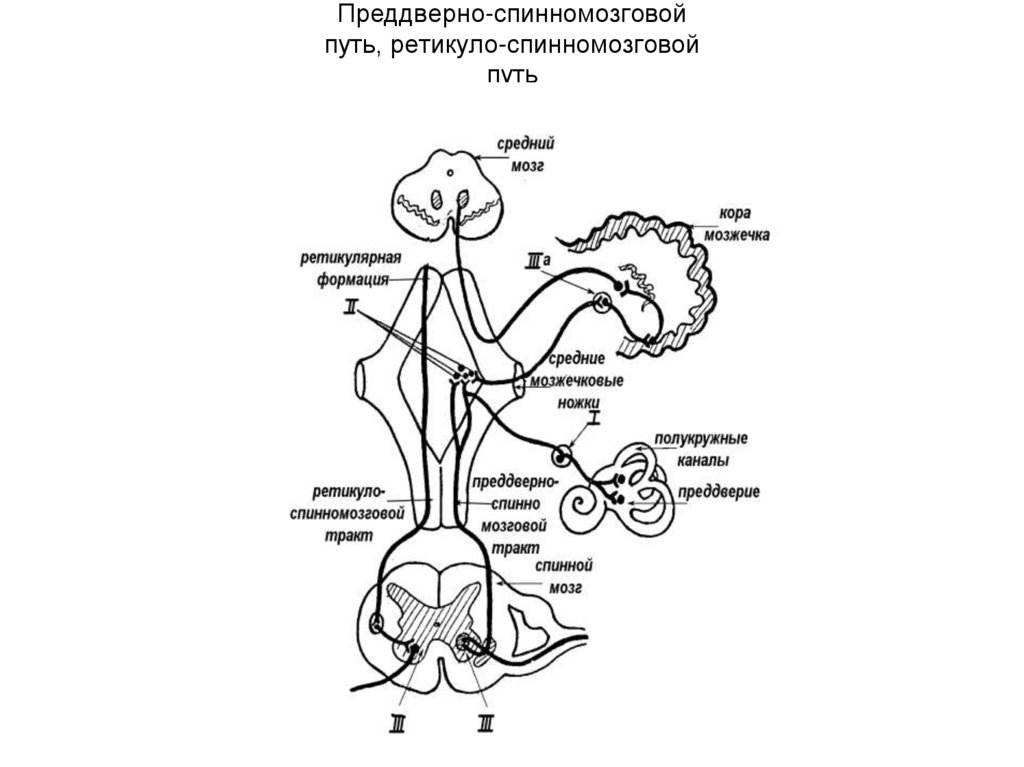

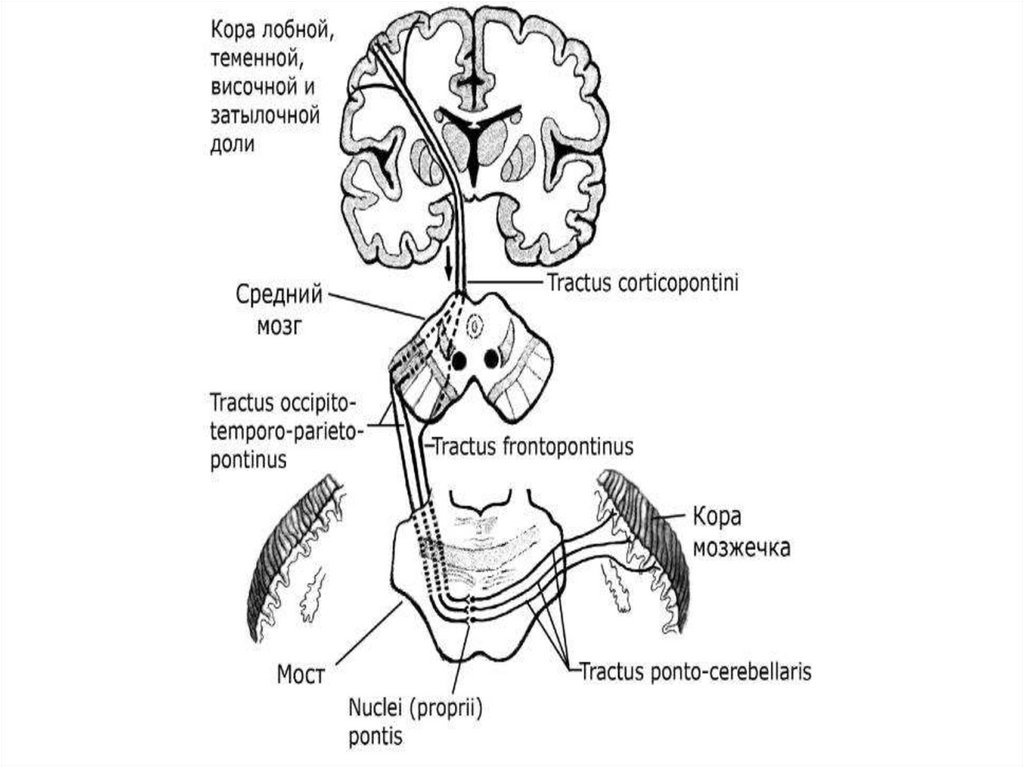

149. Преддверно-спинномозговой путь, ретикуло-спинномозговой путь

150.

151.

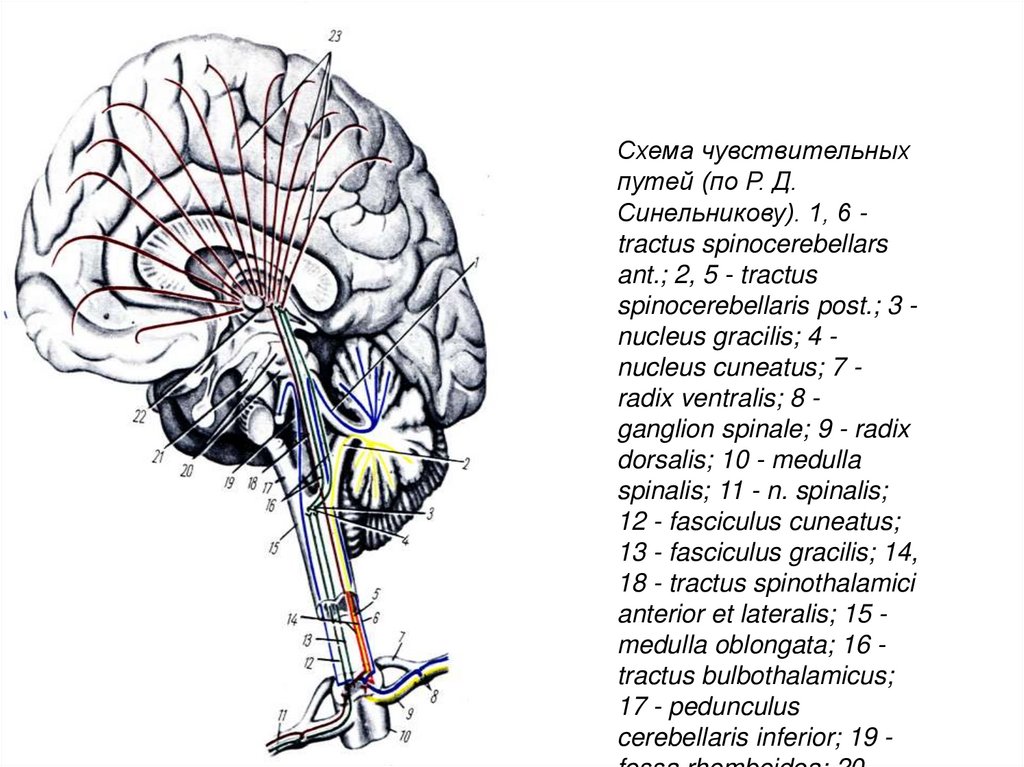

Схема чувствительных
путей (по Р. Д.
Синельникову). 1, 6 tractus spinocerebellars
ant.; 2, 5 - tractus
spinocerebellaris post.; 3 nucleus gracilis; 4 nucleus cuneatus; 7 radix ventralis; 8 ganglion spinale; 9 - radix
dorsalis; 10 - medulla
spinalis; 11 - n. spinalis;
12 - fasciculus cuneatus;
13 - fasciculus gracilis; 14,
18 - tractus spinothalamici
anterior et lateralis; 15 medulla oblongata; 16 tractus bulbothalamicus;
17 - pedunculus
cerebellaris inferior; 19 -

152.

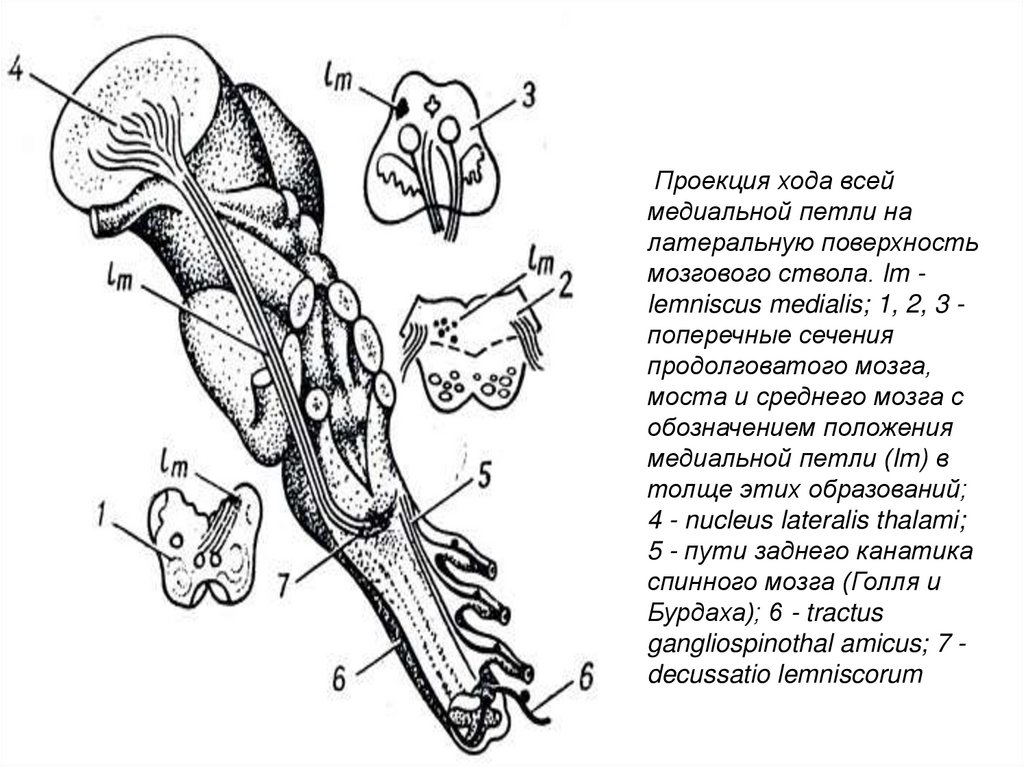

Проекция хода всей
медиальной петли на
латеральную поверхность
мозгового ствола. lm lemniscus medialis; 1, 2, 3 поперечные сечения
продолговатого мозга,
моста и среднего мозга с
обозначением положения
медиальной петли (lm) в
толще этих образований;
4 - nucleus lateralis thalami;
5 - пути заднего канатика
спинного мозга (Голля и
Бурдаха); 6 - tractus
gangliospinothal amicus; 7 decussatio lemniscorum

153.

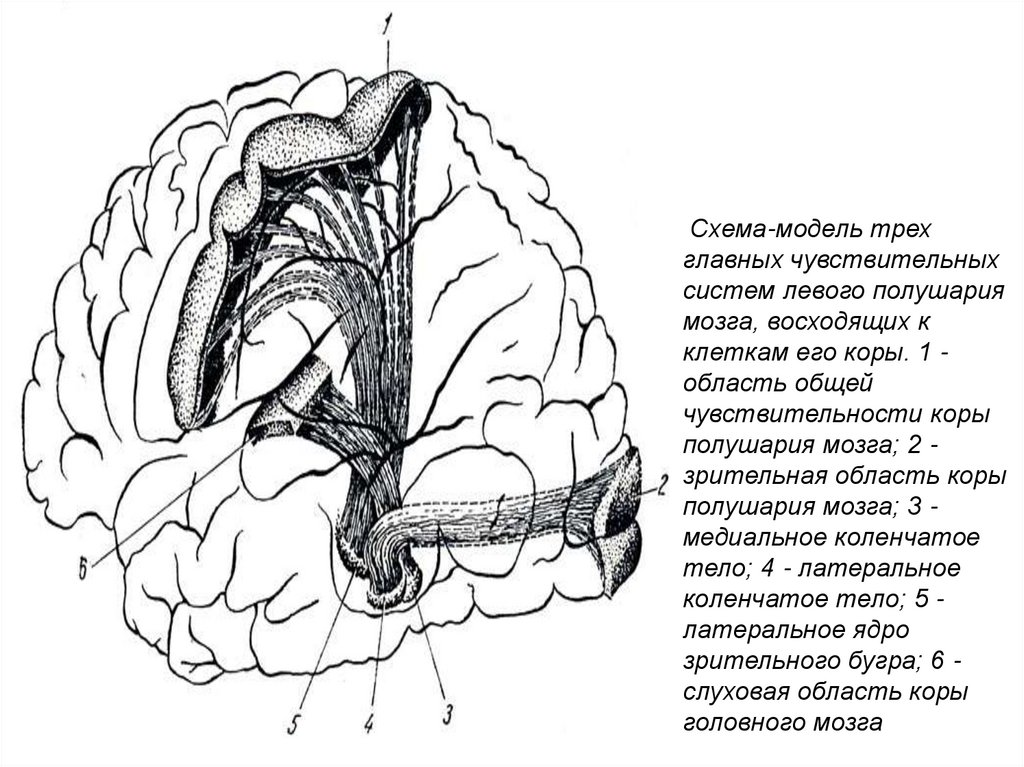

Схема-модель трех
главных чувствительных
систем левого полушария
мозга, восходящих к
клеткам его коры. 1 область общей
чувствительности коры
полушария мозга; 2 зрительная область коры
полушария мозга; 3 медиальное коленчатое
тело; 4 - латеральное
коленчатое тело; 5 латеральное ядро
зрительного бугра; 6 слуховая область коры
головного мозга

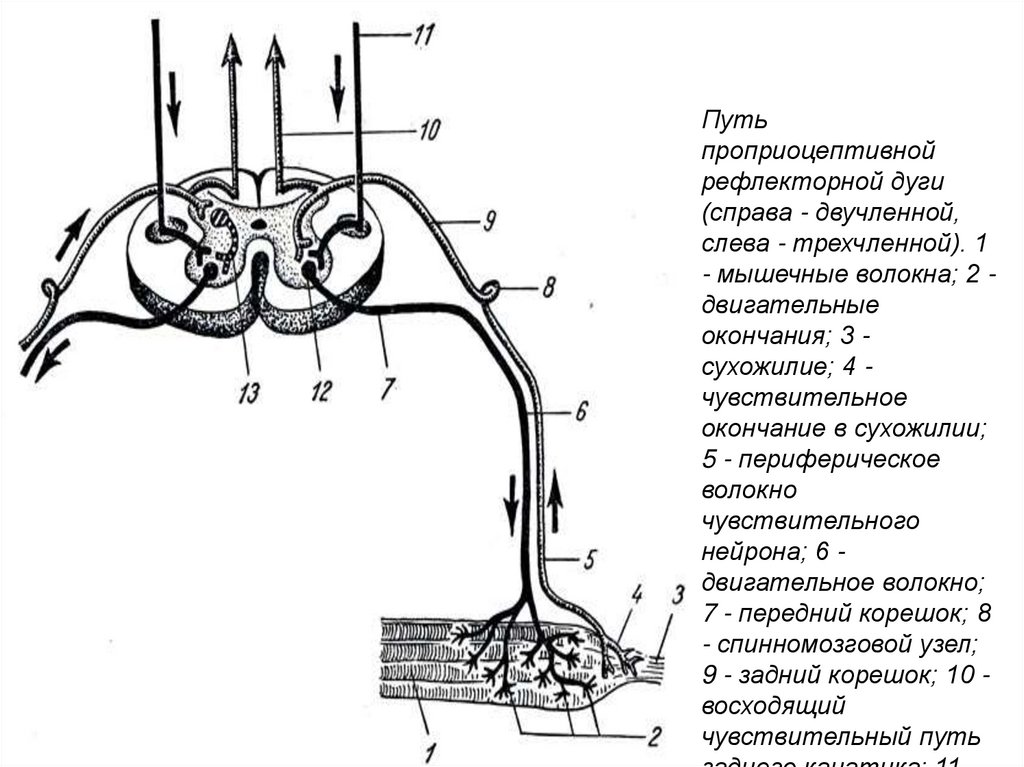

154.

Путь
проприоцептивной
рефлекторной дуги
(справа - двучленной,
слева - трехчленной). 1
- мышечные волокна; 2 двигательные
окончания; 3 сухожилие; 4 чувствительное
окончание в сухожилии;
5 - периферическое
волокно
чувствительного
нейрона; 6 двигательное волокно;
7 - передний корешок; 8
- спинномозговой узел;
9 - задний корешок; 10 восходящий
чувствительный путь

155.

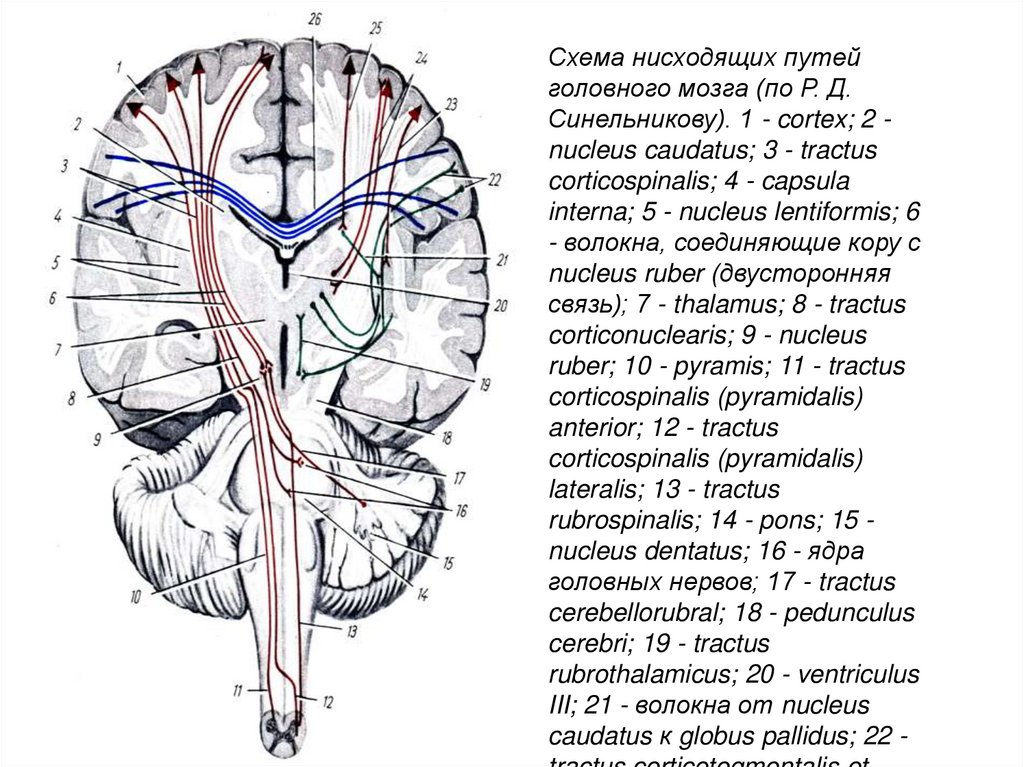

Схема нисходящих путей
головного мозга (по Р. Д.
Синельникову). 1 - cortex; 2 nucleus caudatus; 3 - tractus
corticospinalis; 4 - capsula
interna; 5 - nucleus lentiformis; 6
- волокна, соединяющие кору с
nucleus ruber (двусторонняя
связь); 7 - thalamus; 8 - tractus
corticonuclearis; 9 - nucleus
ruber; 10 - pyramis; 11 - tractus
corticospinalis (pyramidalis)
anterior; 12 - tractus
corticospinalis (pyramidalis)
lateralis; 13 - tractus
rubrospinalis; 14 - pons; 15 nucleus dentatus; 16 - ядра
головных нервов; 17 - tractus
cerebellorubral; 18 - pedunculus
cerebri; 19 - tractus
rubrothalamicus; 20 - ventriculus
III; 21 - волокна от nucleus
caudatus к globus pallidus; 22 -

156.

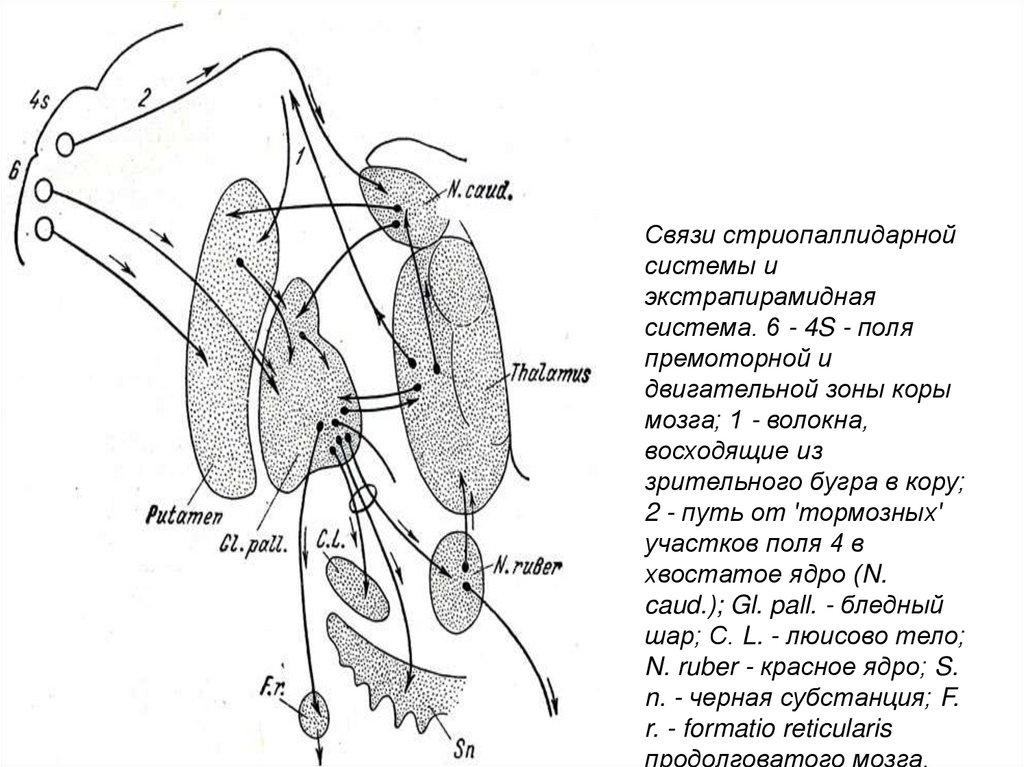

Связи стриопаллидарной
системы и
экстрапирамидная
система. 6 - 4S - поля
премоторной и
двигательной зоны коры
мозга; 1 - волокна,
восходящие из
зрительного бугра в кору;
2 - путь от 'тормозных'
участков поля 4 в
хвостатое ядро (N.
caud.); Gl. pall. - бледный
шар; С. L. - люисово тело;
N. ruber - красное ядро; S.
n. - черная субстанция; F.
r. - formatio reticularis
продолговатого мозга.

157.

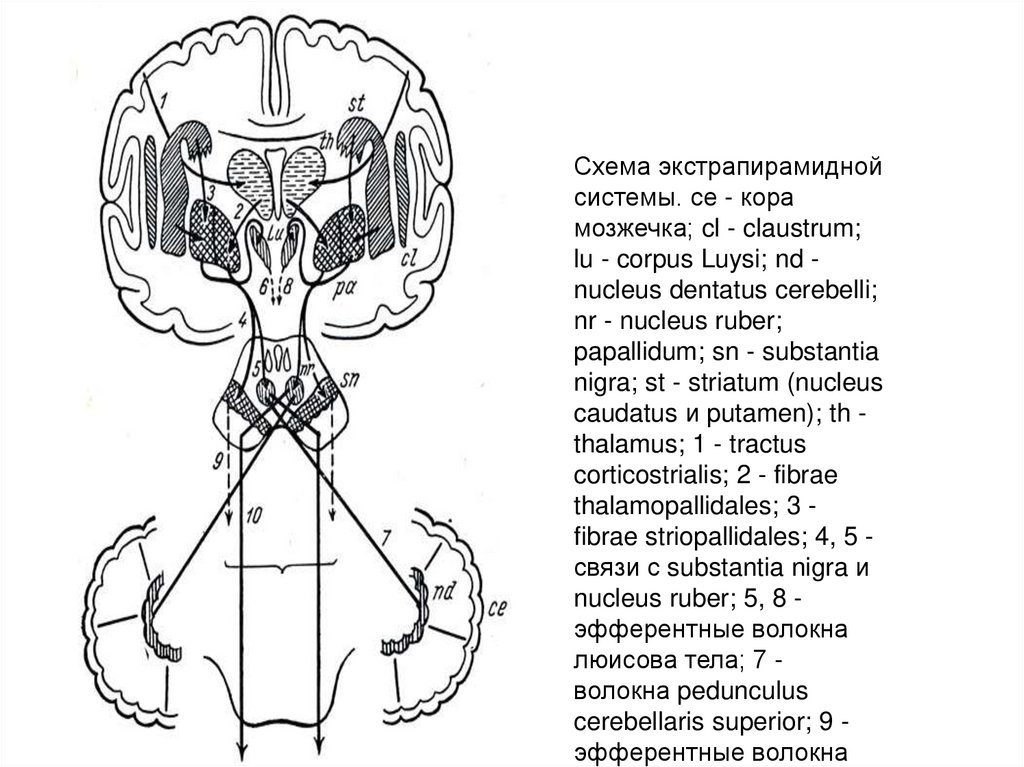

Схема экстрапирамидной
системы. се - кора
мозжечка; cl - claustrum;
lu - corpus Luysi; nd nucleus dentatus cerebelli;
nr - nucleus ruber;
papallidum; sn - substantia
nigra; st - striatum (nucleus
caudatus и putamen); th thalamus; 1 - tractus
corticostrialis; 2 - fibrae
thalamopallidales; 3 fibrae striopallidales; 4, 5 связи с substantia nigra и
nucleus ruber; 5, 8 эфферентные волокна
люисова тела; 7 волокна pedunculus
cerebellaris superior; 9 эфферентные волокна

158.

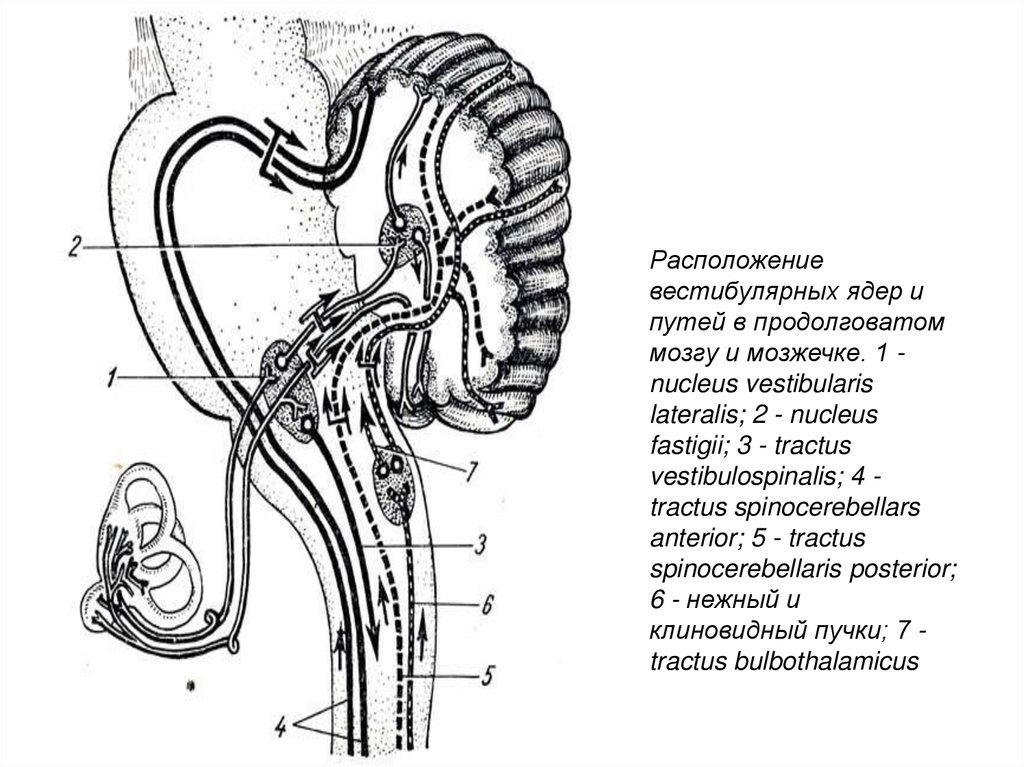

Расположение
вестибулярных ядер и
путей в продолговатом
мозгу и мозжечке. 1 nucleus vestibularis
lateralis; 2 - nucleus
fastigii; 3 - tractus
vestibulospinalis; 4 tractus spinocerebellars
anterior; 5 - tractus
spinocerebellaris posterior;
6 - нежный и
клиновидный пучки; 7 tractus bulbothalamicus

159.

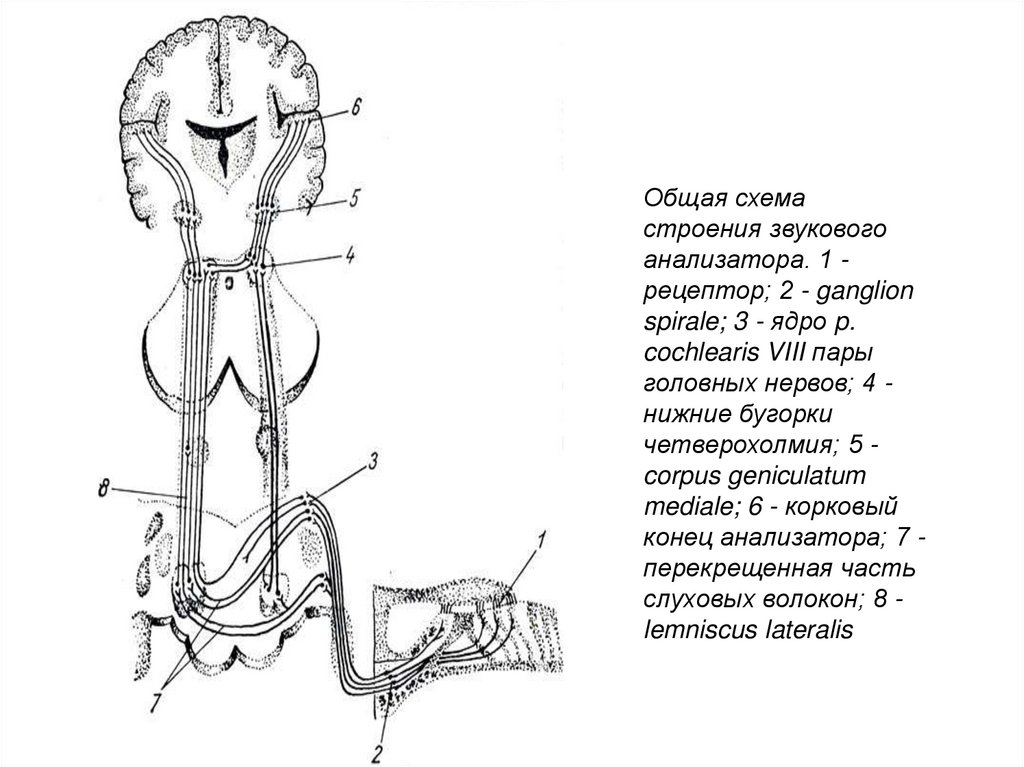

Общая схема
строения звукового
анализатора. 1 рецептор; 2 - ganglion
spirale; 3 - ядро p.
cochlearis VIII пары
головных нервов; 4 нижние бугорки
четверохолмия; 5 corpus geniculatum
mediale; 6 - корковый
конец анализатора; 7 перекрещенная часть
слуховых волокон; 8 lemniscus lateralis

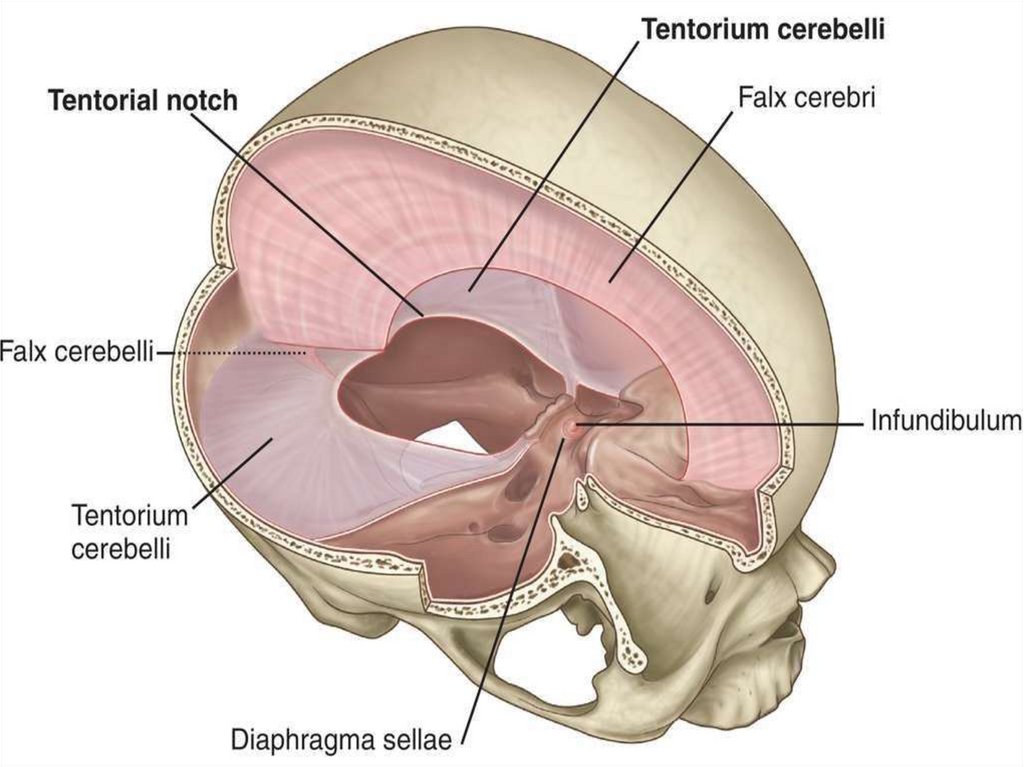

160.

161. Спасибо за внимание!
