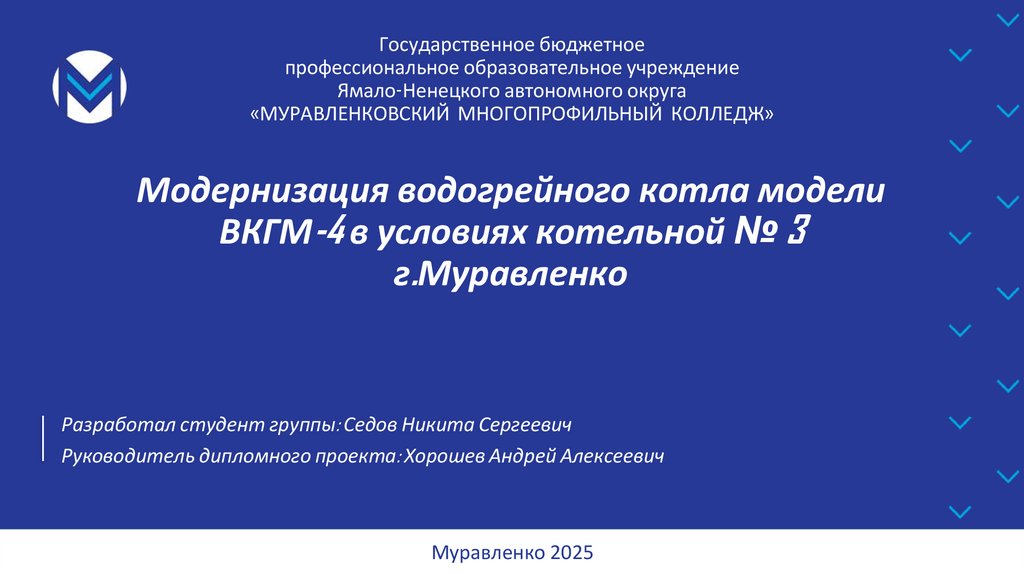

Модернизация водогрейного котла модели ВКГМ-4 в условиях котельной № 3 г. Муравленко

1. Модернизация водогрейного котла модели ВКГМ-4 в условиях котельной № 3 г.Муравленко

Государственное бюджетное
профессиональное образовательное учреждение
Ямало-Ненецкого автономного округа
«МУРАВЛЕНКОВСКИЙ МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ»
Модернизация водогрейного котла модели
ВКГМ-4 в условиях котельной № 3
г.Муравленко
Разработал студент группы: Седов Никита Сергеевич
Руководитель дипломного проекта: Хорошев Андрей Алексеевич
Муравленко 2025

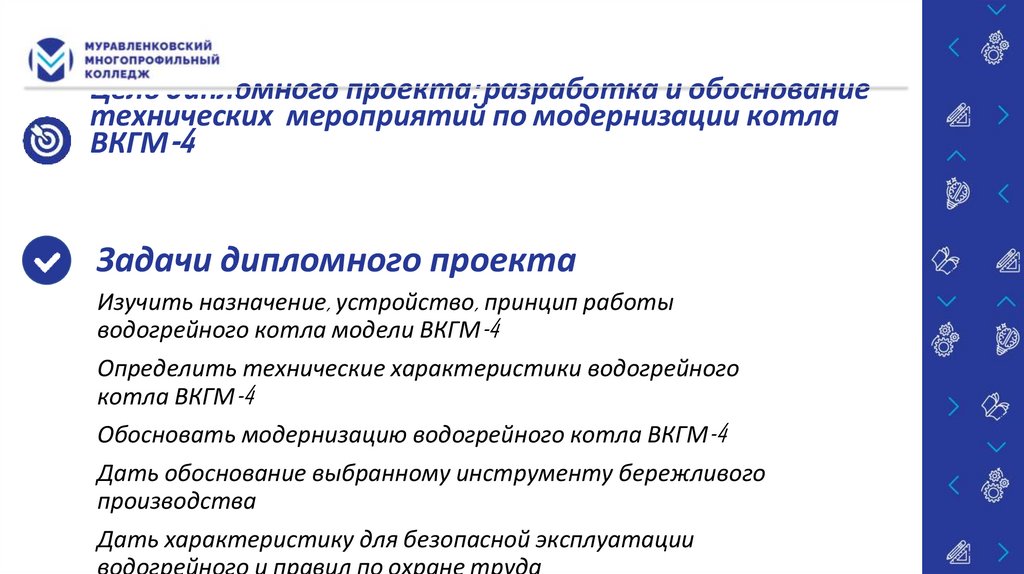

2. Задачи дипломного проекта

Цель дипломного проекта: разработка и обоснование
технических мероприятий по модернизации котла
ВКГМ-4
Задачи дипломного проекта
Изучить назначение, устройство, принцип работы
водогрейного котла модели ВКГМ-4
Определить технические характеристики водогрейного
котла ВКГМ-4
Обосновать модернизацию водогрейного котла ВКГМ-4
Дать обоснование выбранному инструменту бережливого
производства
Дать характеристику для безопасной эксплуатации
водогрейного и правил по охране труда
2

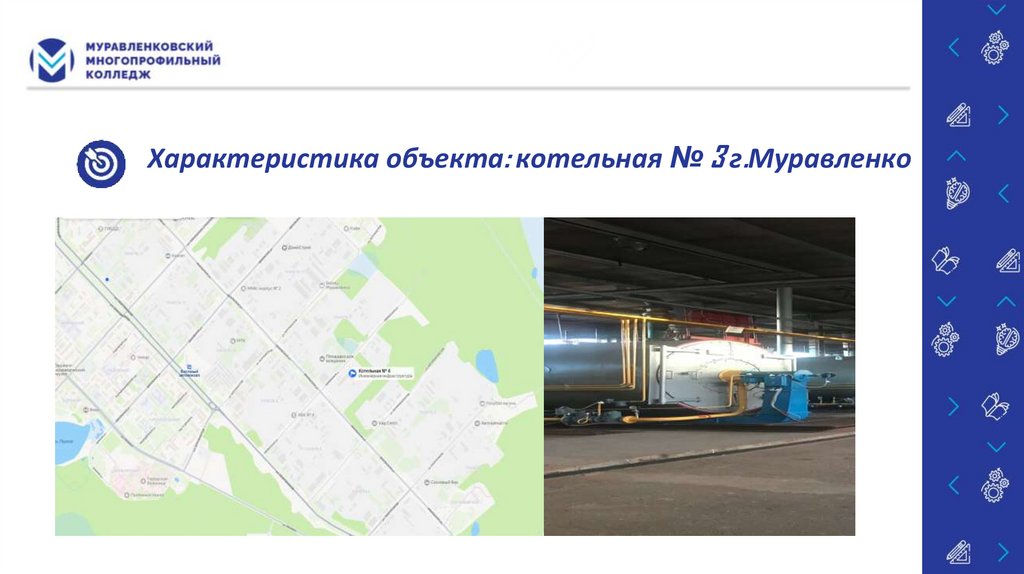

3. Характеристика объекта: котельная № 3 г.Муравленко

3
Характеристика объекта: котельная № 3 г.Муравленко

4.

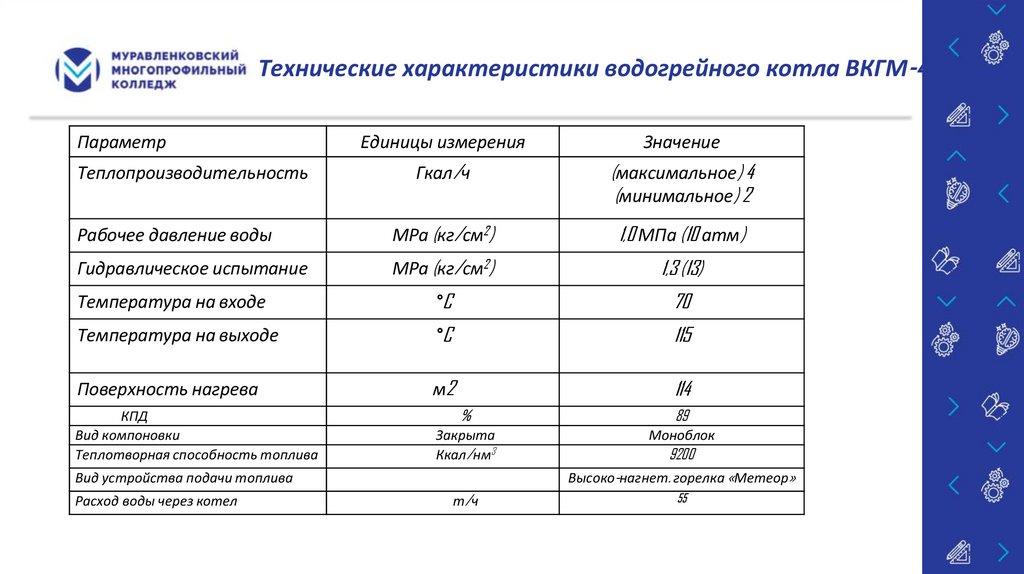

Технические характеристики водогрейного котла ВКГМ-4
Параметр
Единицы измерения
Значение
Гкал/ч
(максимальное) 4
(минимальное) 2
Рабочее давление воды
МРа (кг/см2)
1,0 МПа (10 атм)
Гидравлическое испытание
МРа (кг/см2)
1,3 (13)
Температура на входе
°C
70
Температура на выходе
°C
115
Поверхность нагрева
м2
114
Теплопроизводительность
КПД
Вид компоновки
Теплотворная способность топлива
%
89
Закрыта
Ккал/нм3
Моноблок
Вид устройства подачи топлива
Расход воды через котел
т/ч
9200
Высоко-нагнет. горелка «Метеор»
55

5. Технологический процесс водогрейного котла модели ВКГМ-4

Технологический процесс водогрейного котла модели ВКГМ3 -4
Подготовка подачи
топлива
Процесс горения
Нагрев воды
Подача горячей воды
Отвод и очистка
дымовых газов
Контроль и
автоматизация

6.

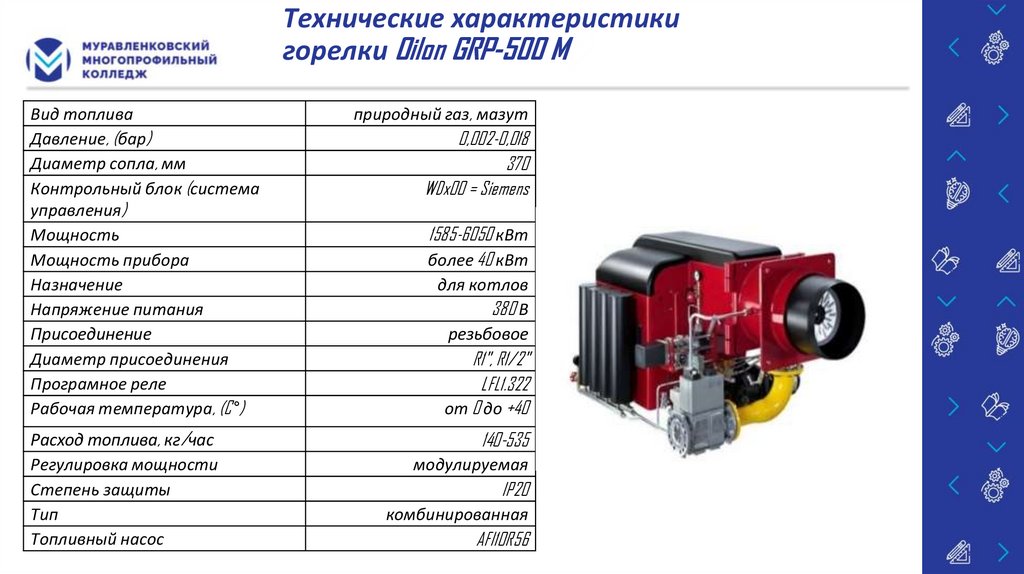

Технические характеристики
горелки Oilon GRP-500 M
Вид топлива
Давление, (бар)
Диаметр сопла, мм
Контрольный блок (система
управления)
Мощность
Мощность прибора
Назначение
Напряжение питания
Присоединение
Диаметр присоединения
Програмное реле
Рабочая температура, (C°)
Расход топлива, кг/час
Регулировка мощности
Степень защиты
Тип
Топливный насос
природный газ, мазут
0,002-0,018
370
WDx00 = Siemens
1585-6050 кВт
более 40 кВт
для котлов
380 В
резьбовое
R1", R1/2"
LFL1.322
от 0 до +40
140-535
модулируемая
IP20
комбинированная
AFI10R56
5

7.

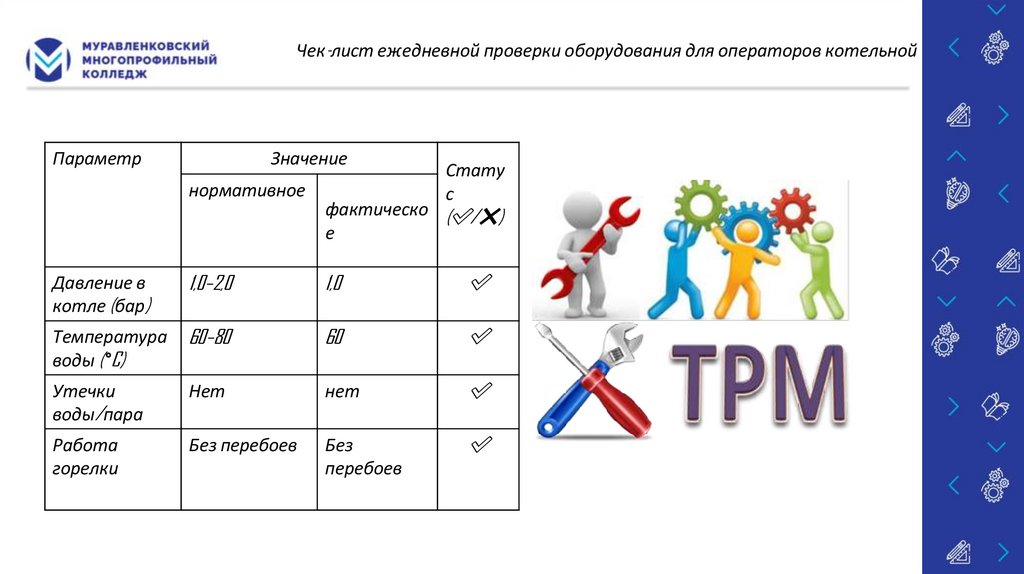

Чек-лист ежедневной проверки оборудования для операторов котельной
Параметр
Значение
нормативное
Стату
с
фактическо (✅/❌)
е
Давление в
котле (бар)
1,0–2,0
1,0
✅
Температура
воды (°C)
60–80
60
✅
Утечки
воды/пара
Нет
нет
✅
Работа
горелки
Без перебоев
Без
перебоев
✅
5

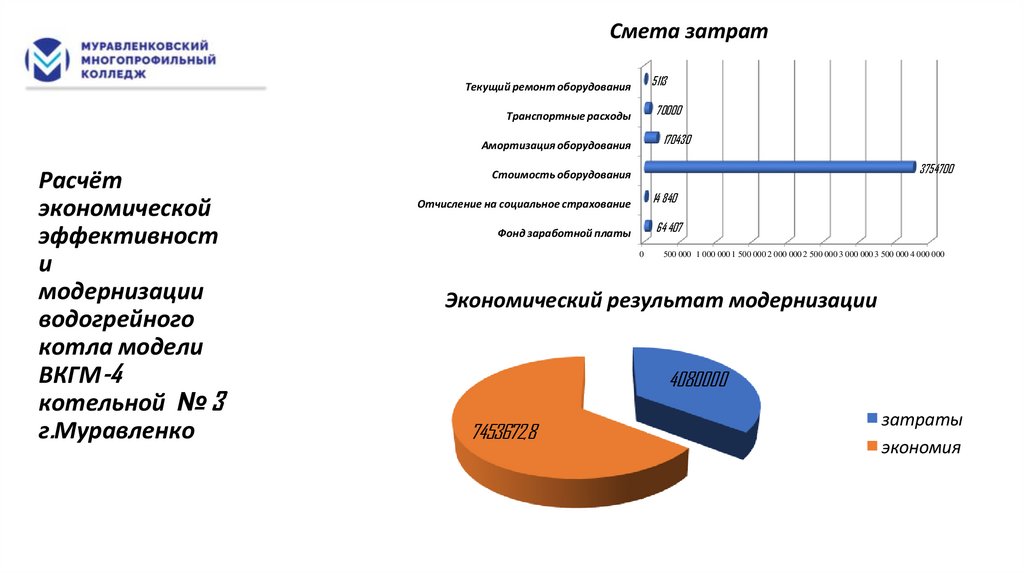

8. Расчёт экономической эффективности модернизации водогрейного котла модели ВКГМ-4 котельной № 3 г.Муравленко

Смета затрат
9
5113
Текущий ремонт оборудования
70000
Транспортные расходы
170430
Амортизация оборудования
Расчёт
экономической
эффективност
и
модернизации
водогрейного
котла модели
ВКГМ-4
котельной № 3
г.Муравленко
3754700
Стоимость оборудования
14 840
Отчисление на социальное страхование
64 407
Фонд заработной платы
0
500 000 1 000 000 1 500 000 2 000 000 2 500 000 3 000 000 3 500 000 4 000 000
Экономический результат модернизации
4080000
7453672,8
затраты
экономия

9.

•В замкнутых пространствах контролировать вентиляцию, обеспечивать связь и оформлять наряд-допуск.
•После установки проверить герметичность и монтаж, оформить акты приемки.

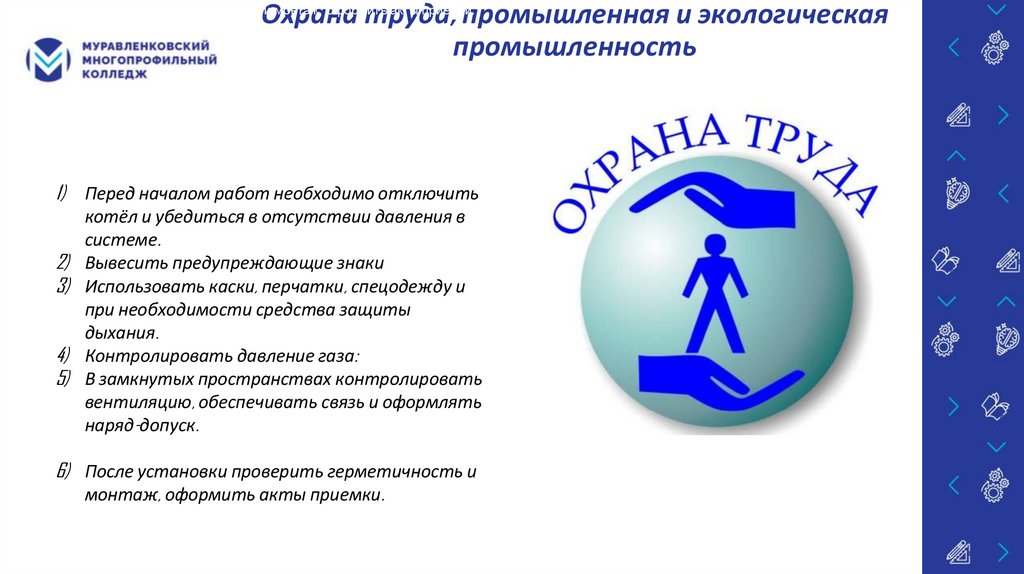

Охрана труда, промышленная и экологическая
промышленность
1) Перед началом работ необходимо отключить
2)
3)
4)
5)
котёл и убедиться в отсутствии давления в
системе.
Вывесить предупреждающие знаки
Использовать каски, перчатки, спецодежду и
при необходимости средства защиты
дыхания.
Контролировать давление газа:
В замкнутых пространствах контролировать
вентиляцию, обеспечивать связь и оформлять
наряд-допуск.
6) После установки проверить герметичность и
монтаж, оформить акты приемки.
5
