Асинхронные машины. Потери мощности (эл. энергии) в асинхронных машинах

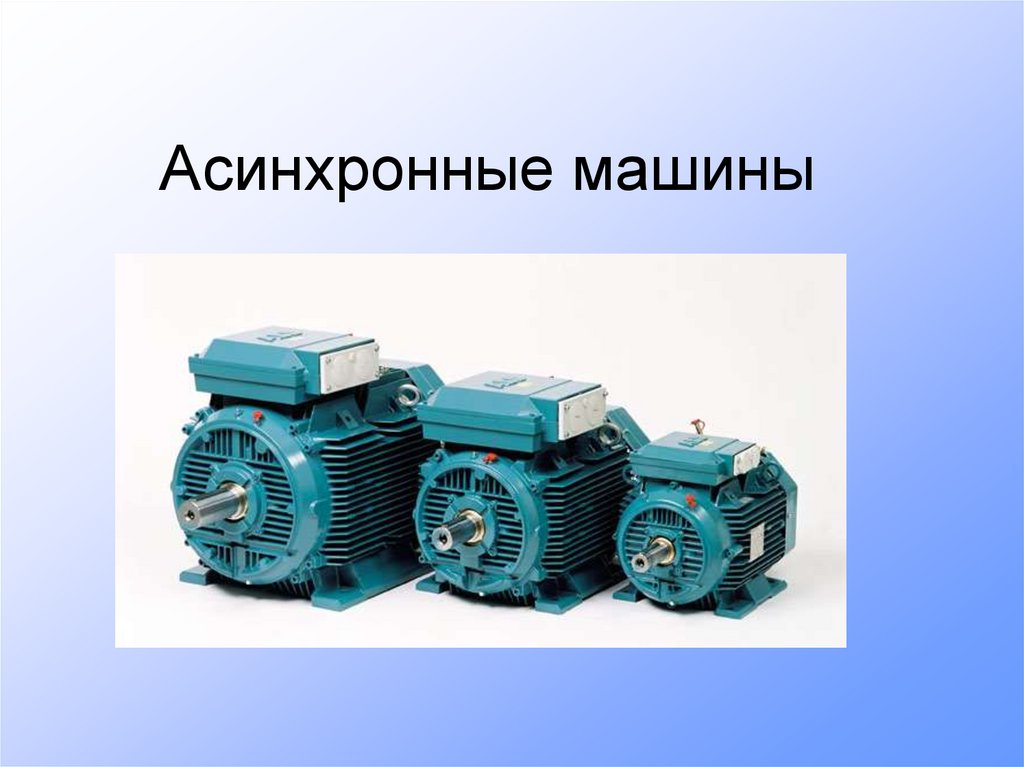

1. Асинхронные машины

2. Потери мощности (эл. энергии) в асинхронных машинах

Энергия – форма существования
материи, она не возникает из ни
чего и не исчезает бесследно.
E=mC
Потери мощности (эл.
энергии) в асинхронных
машинах
2

3.

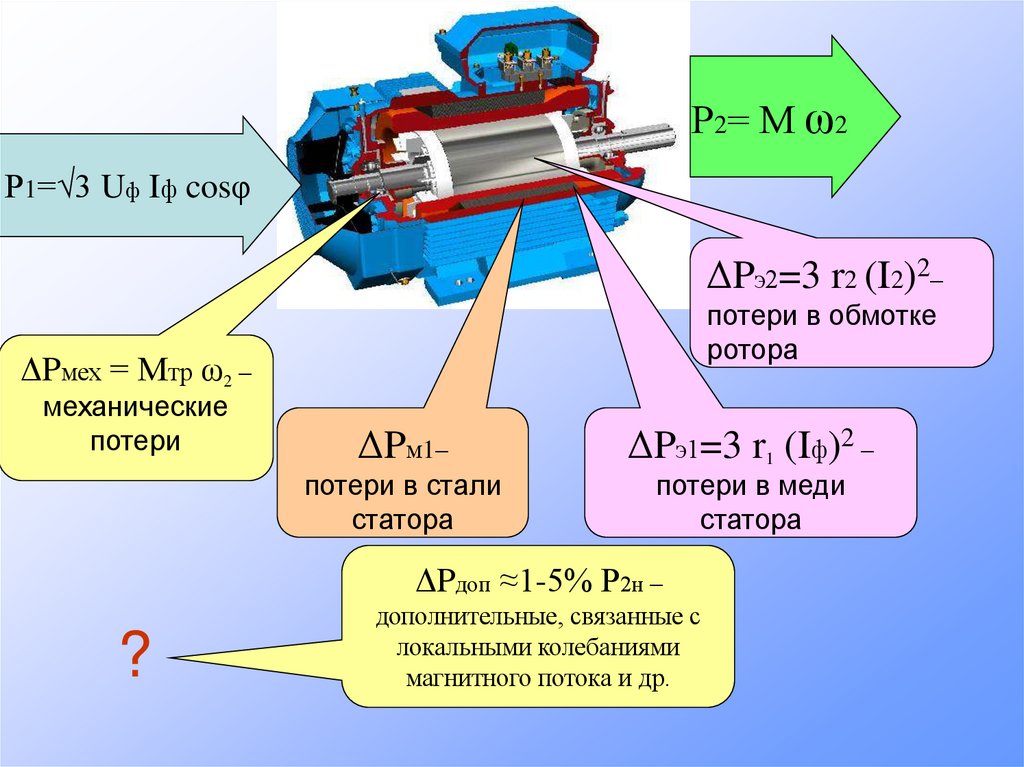

Р2= М ω2
Р1=√3 Uф Iф cosφ
ΔPэ2=3 r2 (I2)2–
потери в обмотке
ротора
ΔPмех = Мтр ω2 –
механические
потери
ΔPм1–
ΔPэ1=3 r1 (Iф)2 –
потери в стали
статора
потери в меди
статора
ΔPдоп ≈1-5% Р2н –
?
дополнительные, связанные с
локальными колебаниями
магнитного потока и др.

4.

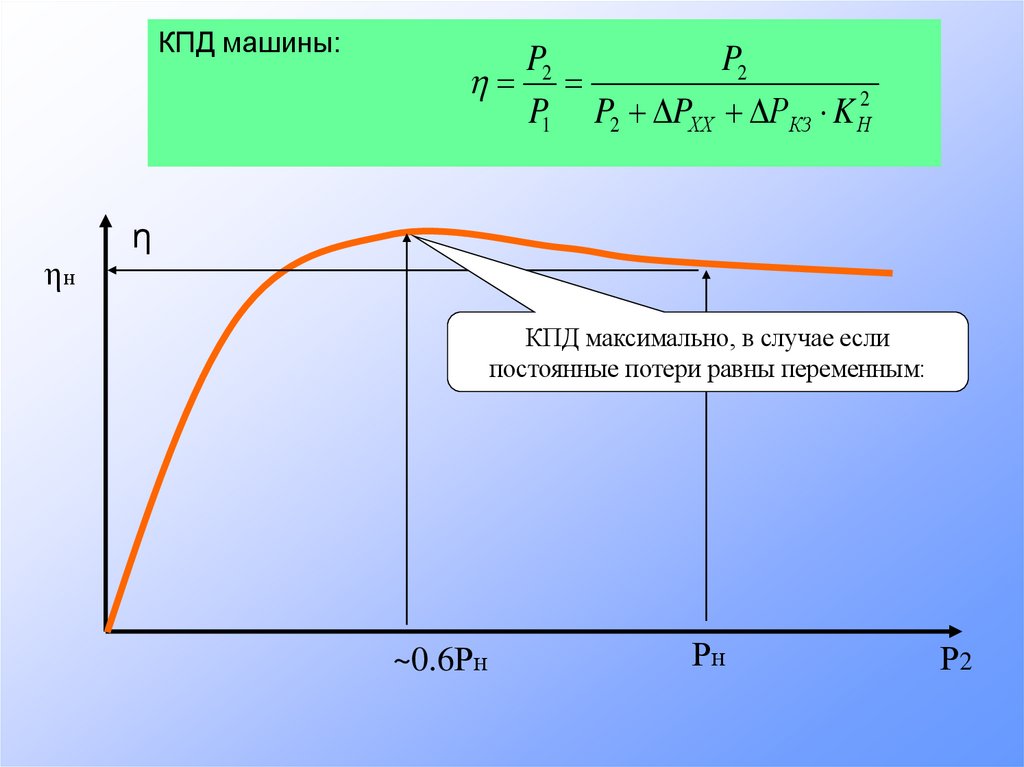

КПД машины:
ηн
P2
P2
P1 P2 PХХ РКЗ K Н2
η
КПД максимально, в случае если
постоянные потери равны переменным:
~0.6Рн
Рн
Р2

5.

Контрольные вопросы:
1. Что обозначает термин «асинхронная машина»?
2. Что такое «скольжение» ?
3. Из каких основных частей состоит магнитная
система машины.
4. Что такое «потери энергии в меди»
5. Объясните термин «потери энергии в стали»
