Автоматизированная СД система охлаждения силового трансформатора

1. Автоматизированная СД система охлаждения силового трансформатора

Подготовил: Миночетдинов М.Б.
Научный руководитель: Прядилов А.В.

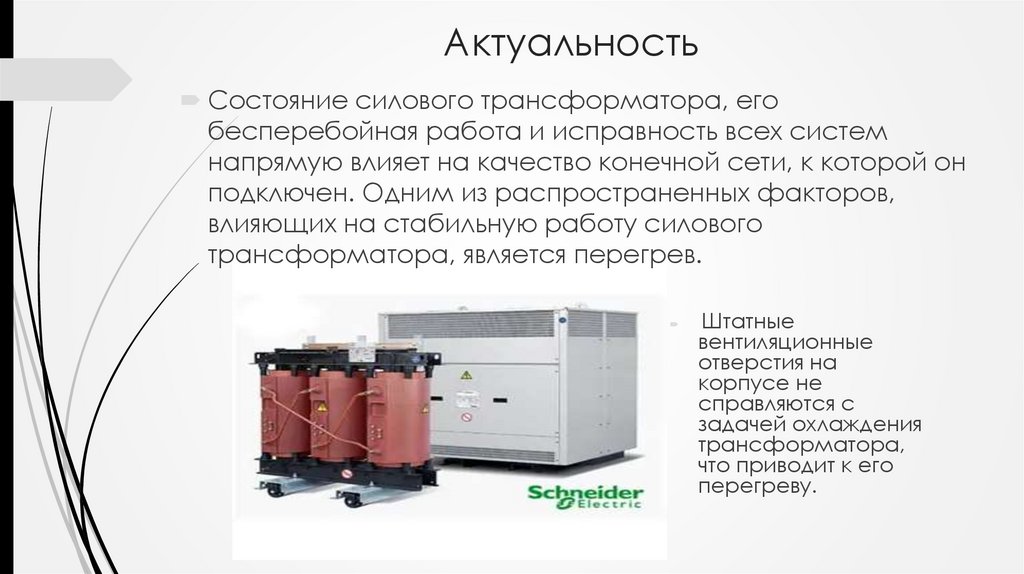

2. Актуальность

Состояние силового трансформатора, его
бесперебойная работа и исправность всех систем
напрямую влияет на качество конечной сети, к которой он
подключен. Одним из распространенных факторов,
влияющих на стабильную работу силового
трансформатора, является перегрев.
Штатные
вентиляционные
отверстия на
корпусе не
справляются с
задачей охлаждения
трансформатора,
что приводит к его
перегреву.

3. Актуальность

Перегрев силовых трансформаторов опасен тем, что
способен приводить к разрушению изоляционного
материала, снижению КПД силовой установки и
возможному выходу из строя всего оборудования.

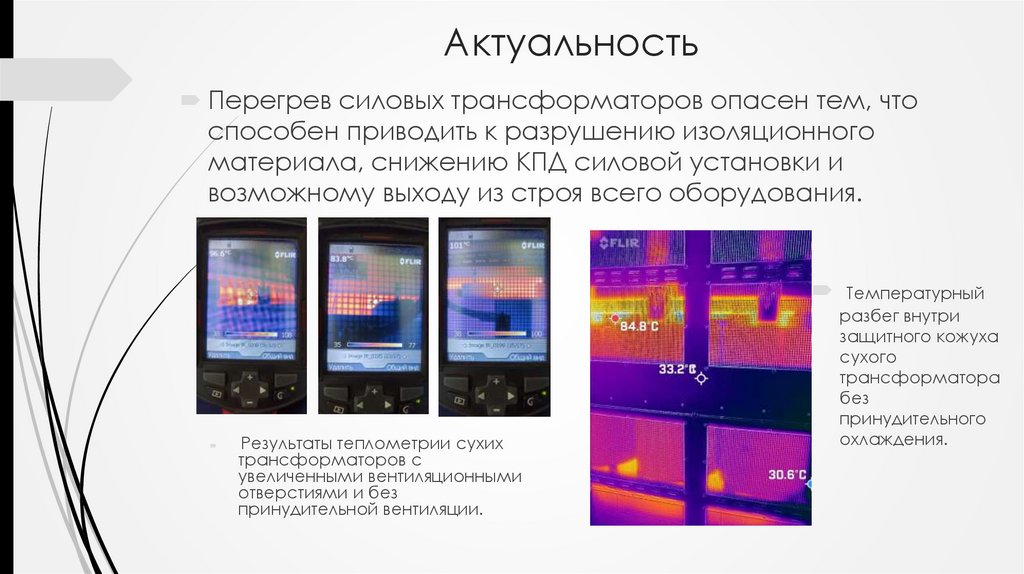

Температурный
Результаты теплометрии сухих
трансформаторов с
увеличенными вентиляционными
отверстиями и без
принудительной вентиляции.
разбег внутри
защитного кожуха
сухого
трансформатора
без
принудительного
охлаждения.

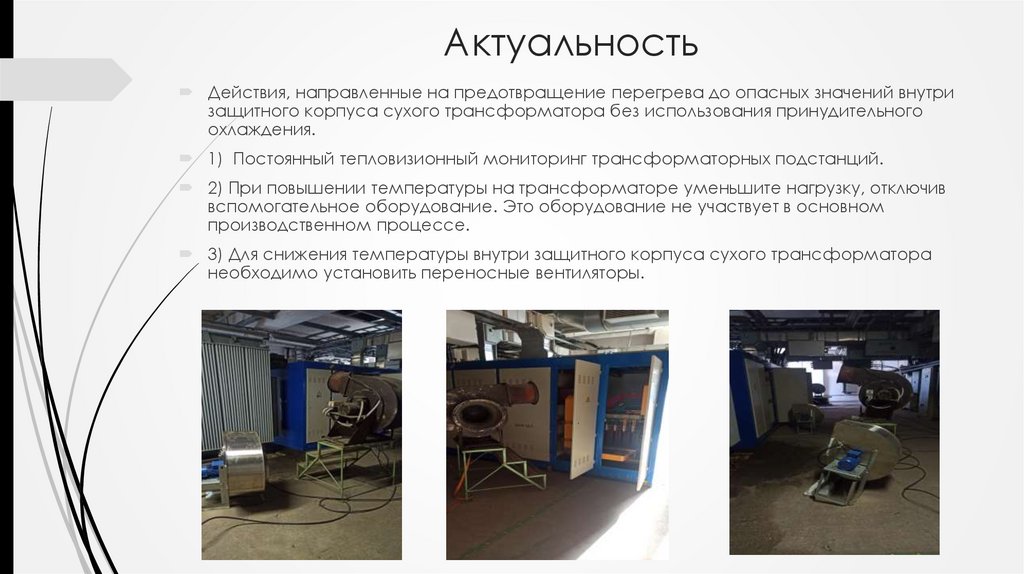

4. Актуальность

Действия, направленные на предотвращение перегрева до опасных значений внутри
защитного корпуса сухого трансформатора без использования принудительного
охлаждения.
1) Постоянный тепловизионный мониторинг трансформаторных подстанций.
2) При повышении температуры на трансформаторе уменьшите нагрузку, отключив
вспомогательное оборудование. Это оборудование не участвует в основном
производственном процессе.
3) Для снижения температуры внутри защитного корпуса сухого трансформатора
необходимо установить переносные вентиляторы.

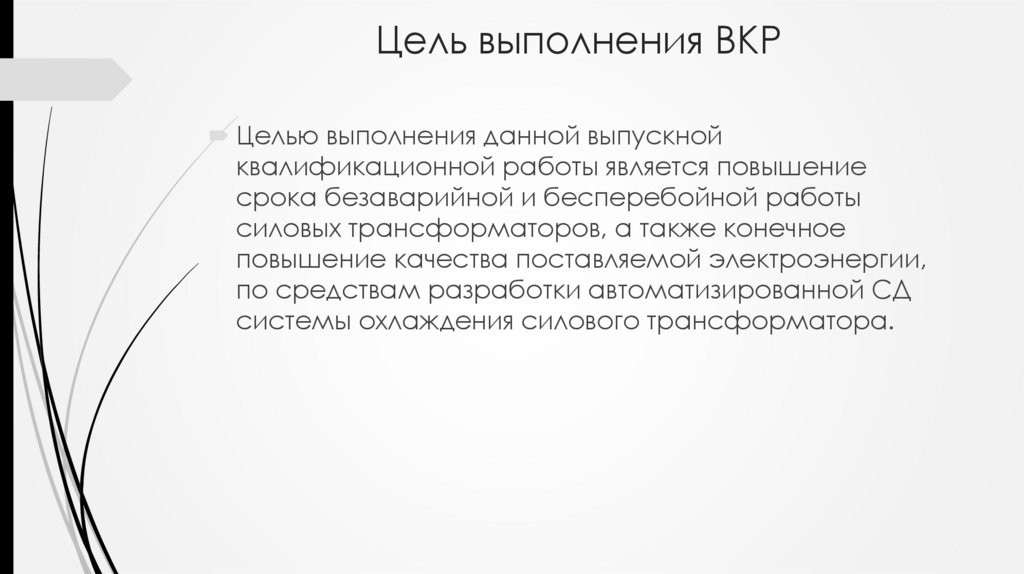

5. Цель выполнения ВКР

Целью выполнения данной выпускной
квалификационной работы является повышение
срока безаварийной и бесперебойной работы
силовых трансформаторов, а также конечное
повышение качества поставляемой электроэнергии,
по средствам разработки автоматизированной СД
системы охлаждения силового трансформатора.

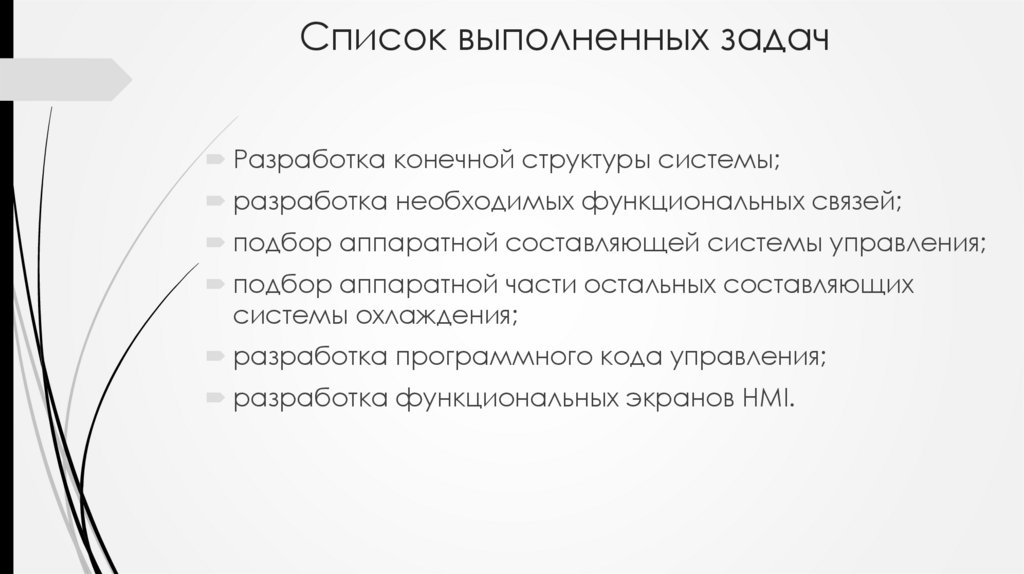

6. Список выполненных задач

Разработка конечной структуры системы;
разработка необходимых функциональных связей;
подбор аппаратной составляющей системы управления;
подбор аппаратной части остальных составляющих
системы охлаждения;
разработка программного кода управления;
разработка функциональных экранов HMI.

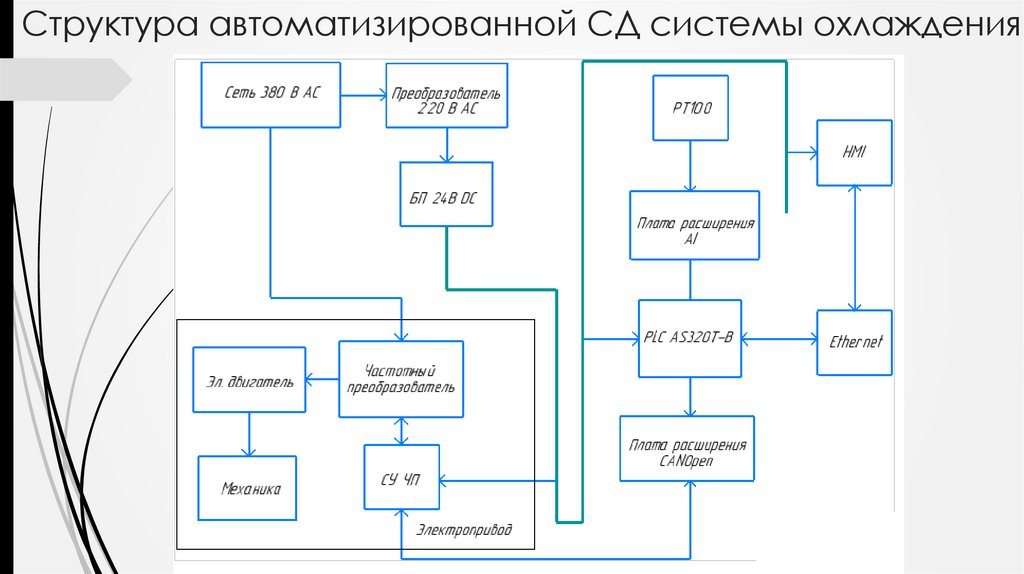

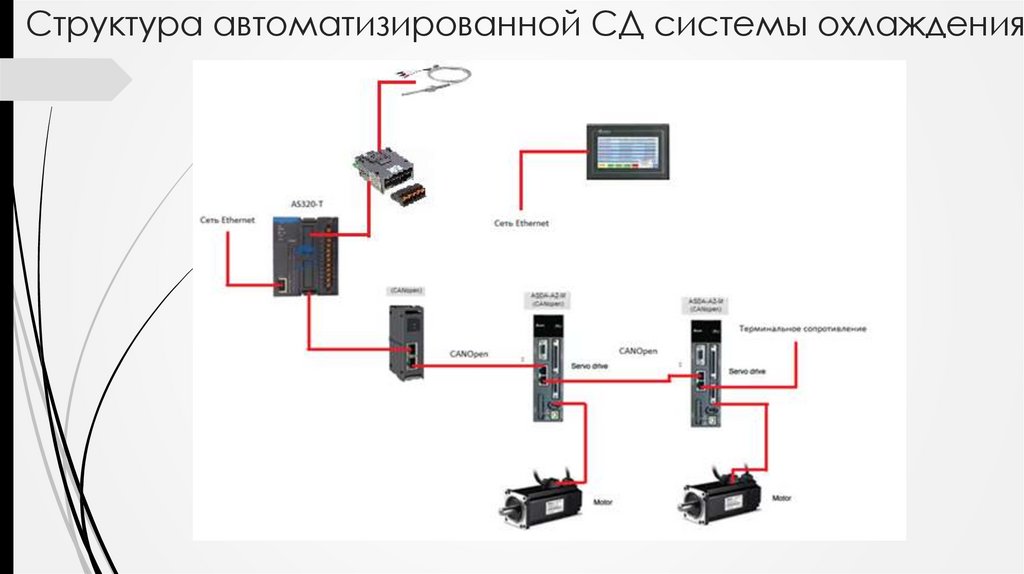

7. Структура автоматизированной СД системы охлаждения

8. Структура автоматизированной СД системы охлаждения

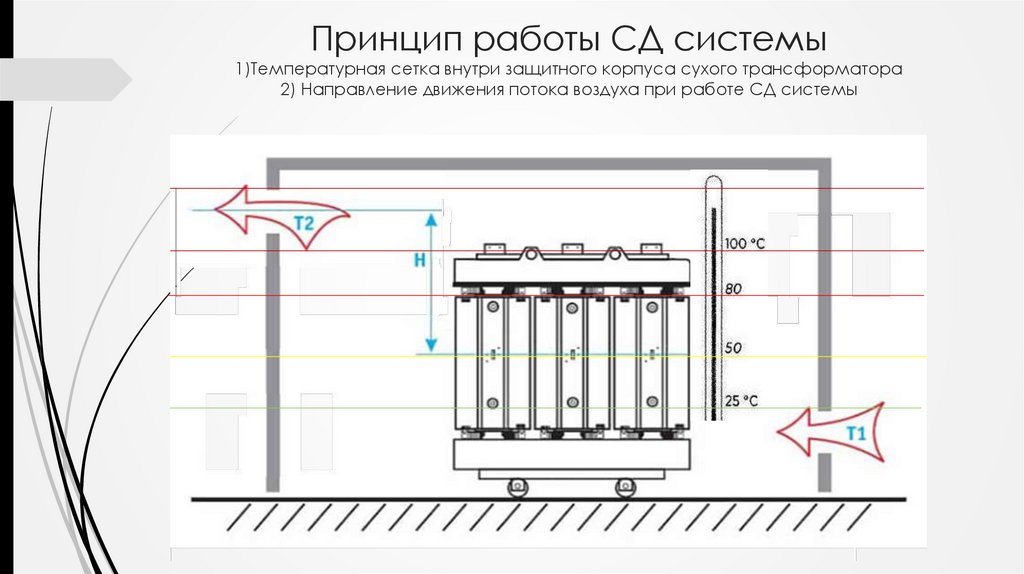

9. Принцип работы СД системы 1)Температурная сетка внутри защитного корпуса сухого трансформатора 2) Направление движения потока

воздуха при работе СД системы

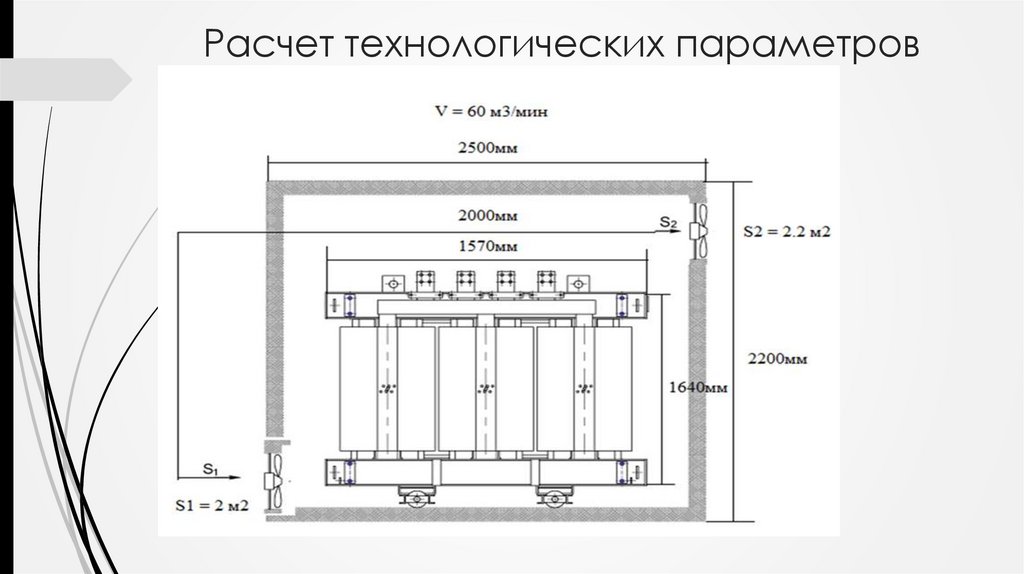

10. Расчет технологических параметров

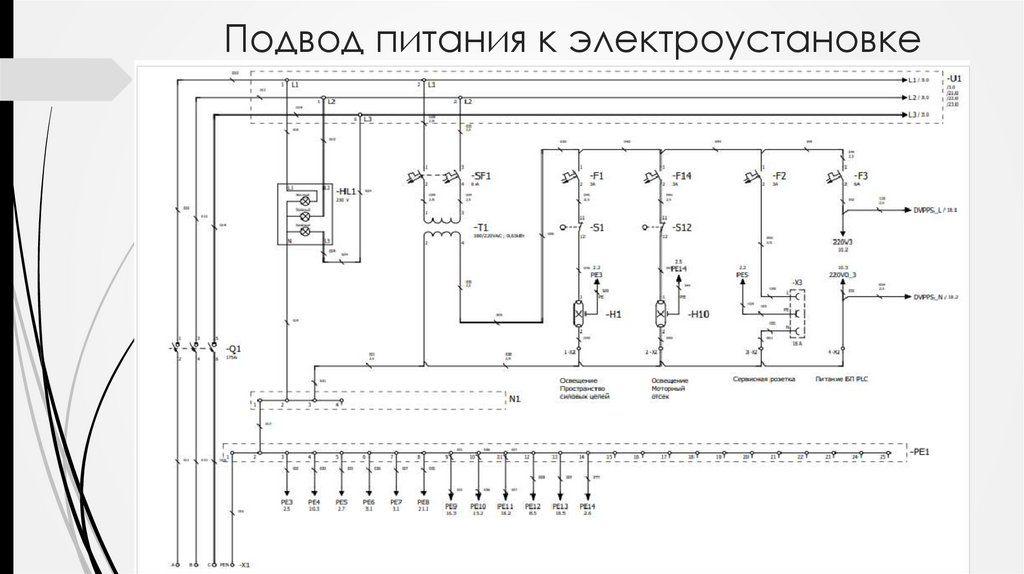

11. Подвод питания к электроустановке

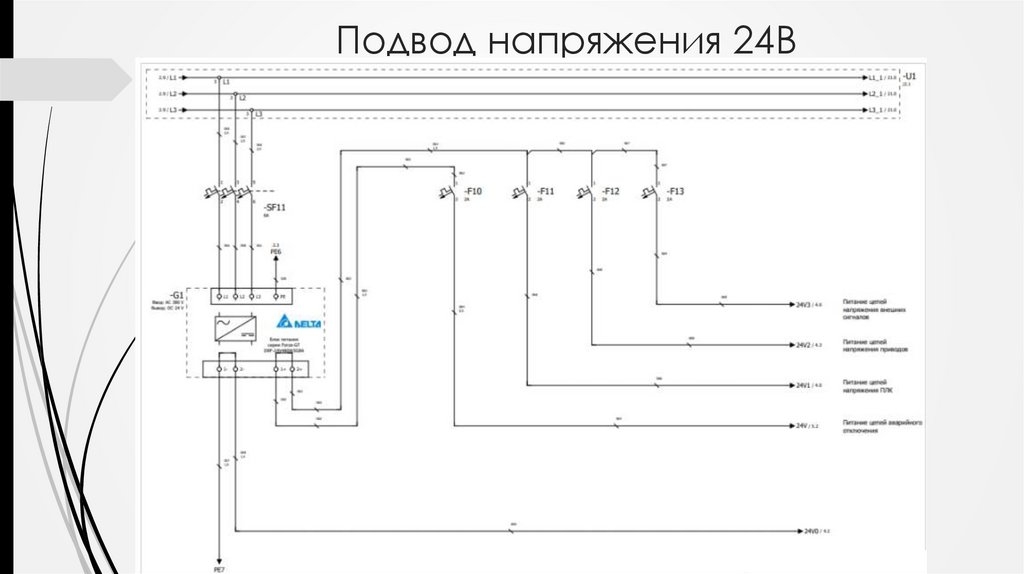

12. Подвод напряжения 24В

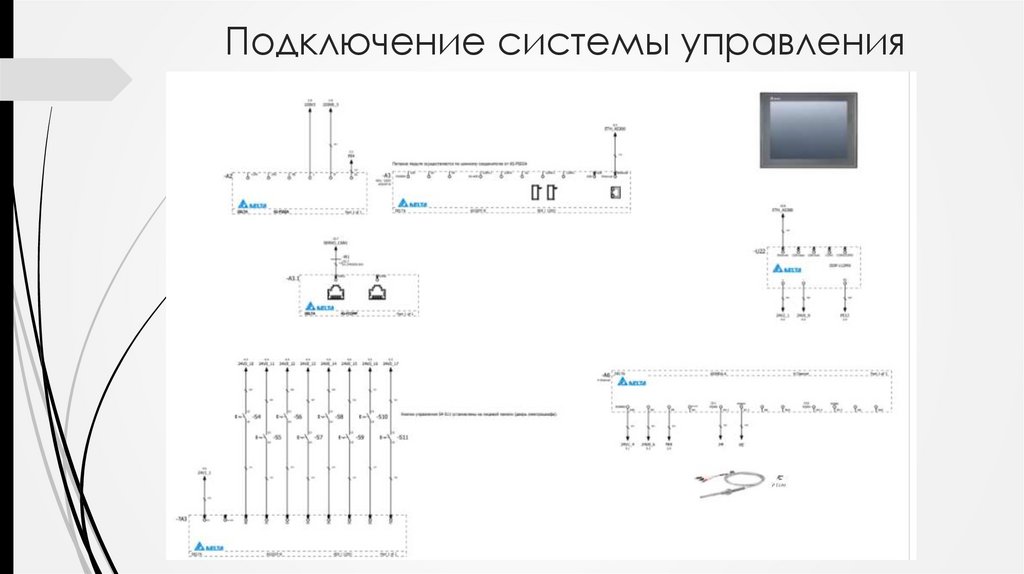

13. Подключение системы управления

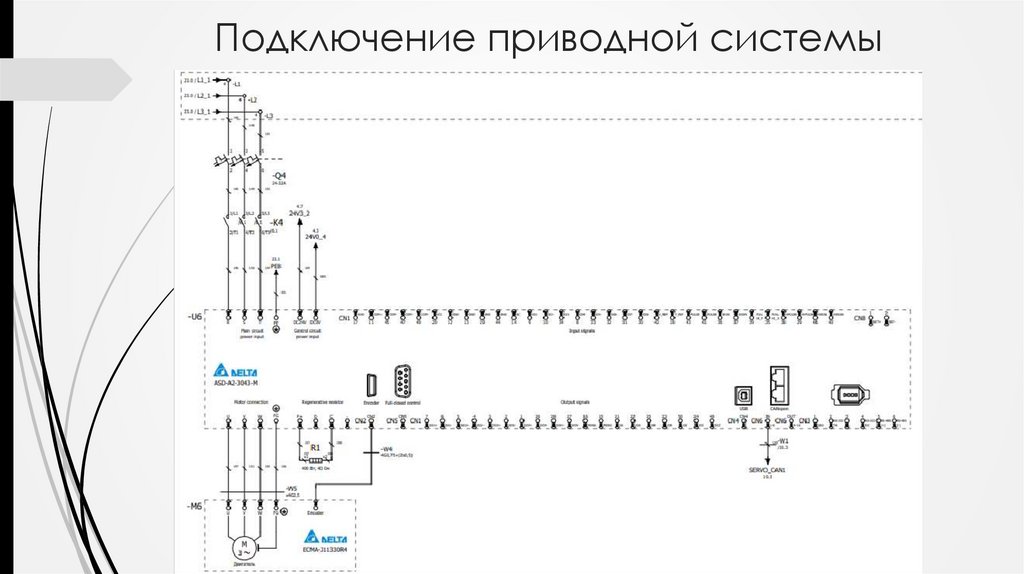

14. Подключение приводной системы

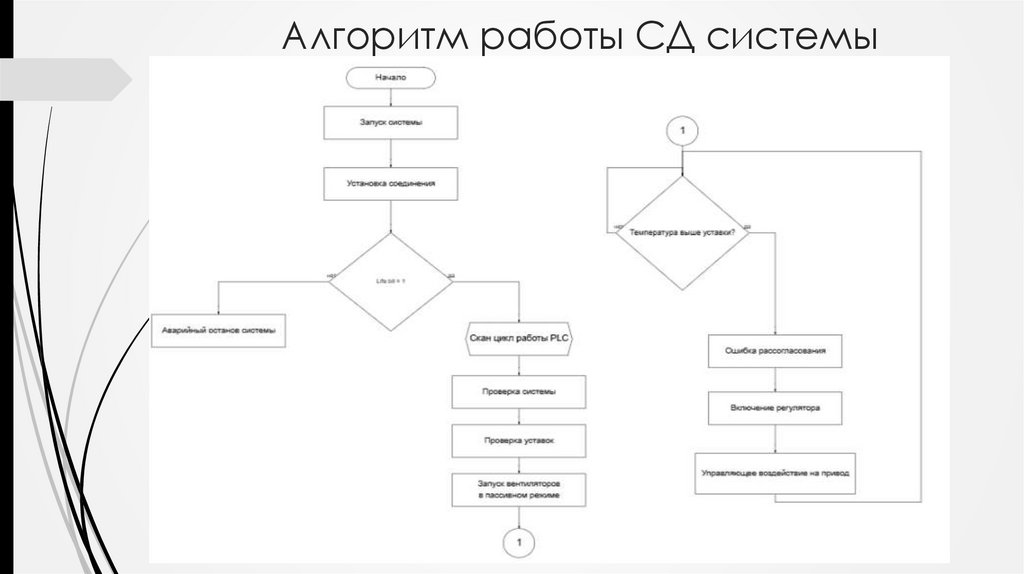

15. Алгоритм работы СД системы

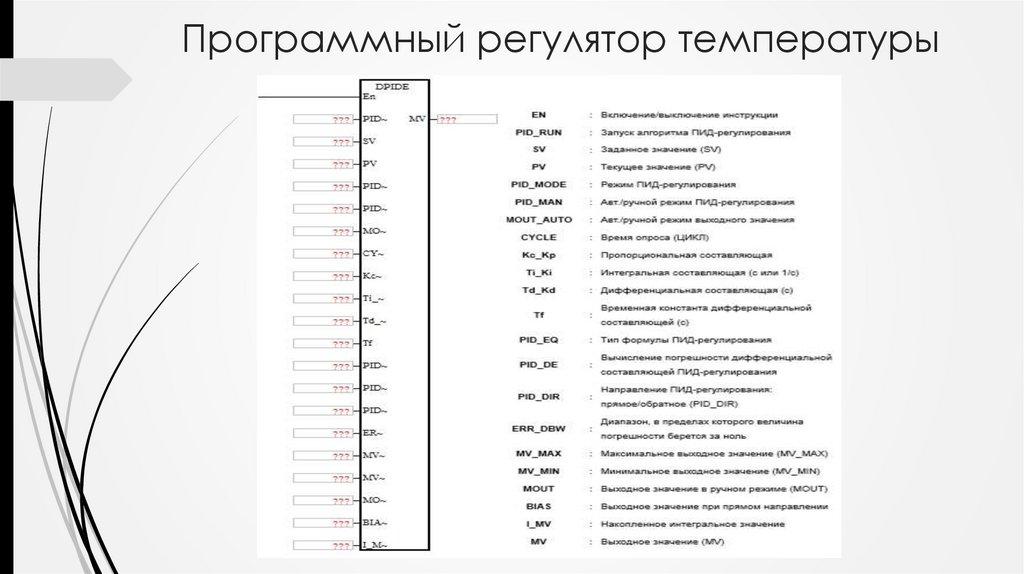

16. Программный регулятор температуры

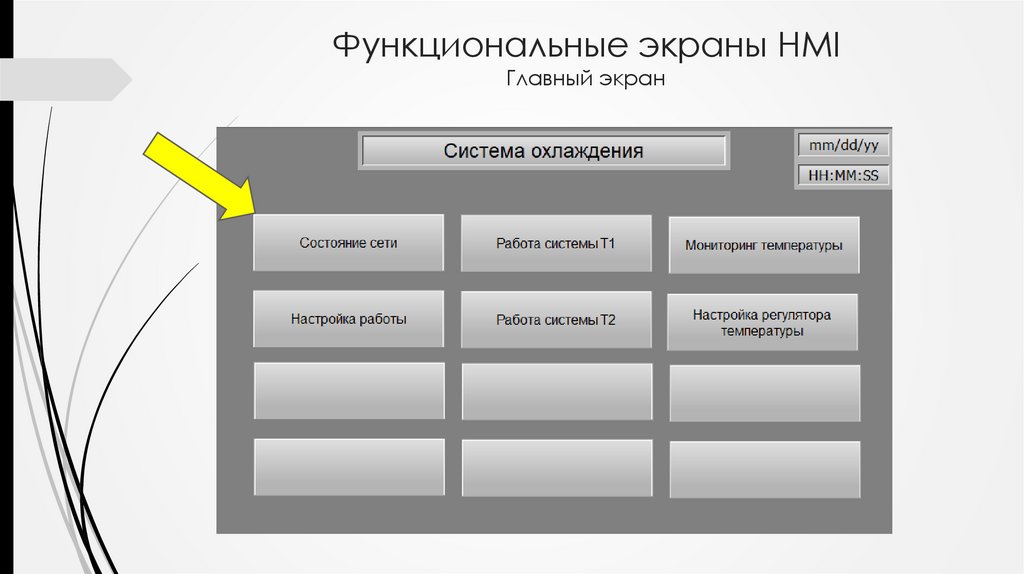

17. Функциональные экраны HMI Главный экран

18. Функциональные экраны HMI Главный экран

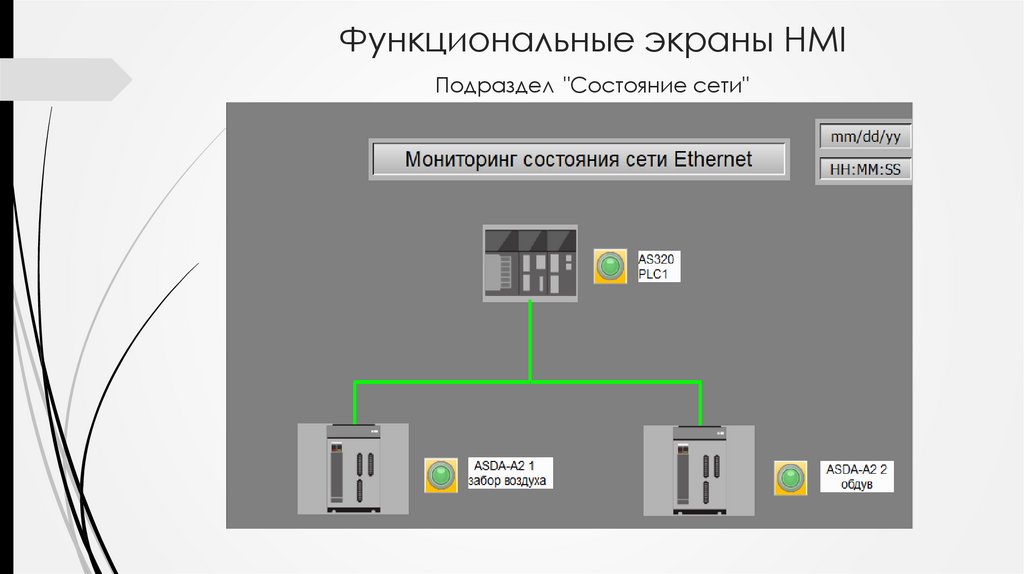

19. Функциональные экраны HMI Подраздел "Состояние сети"

Функциональные экраны HMI
Подраздел "Состояние сети"

20. Функциональные экраны HMI Главный экран

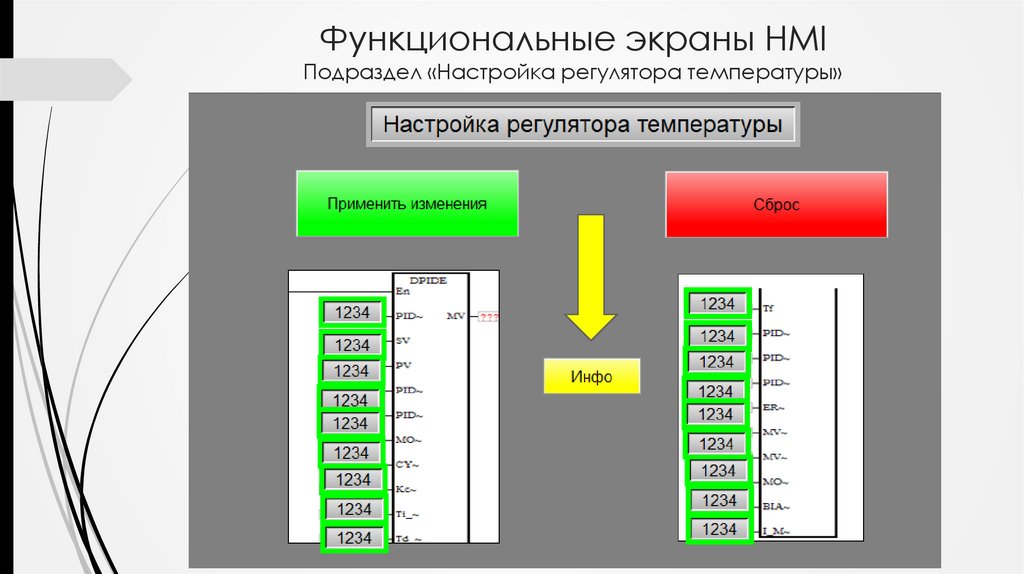

21. Функциональные экраны HMI Подраздел «Настройка регулятора температуры»

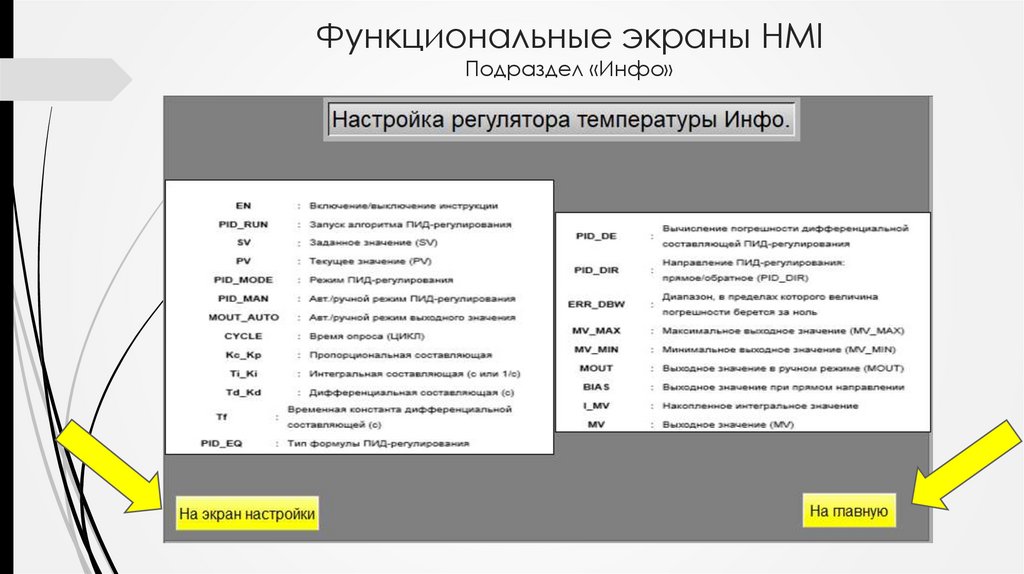

22. Функциональные экраны HMI Подраздел «Инфо»

23. Функциональные экраны HMI Главный экран

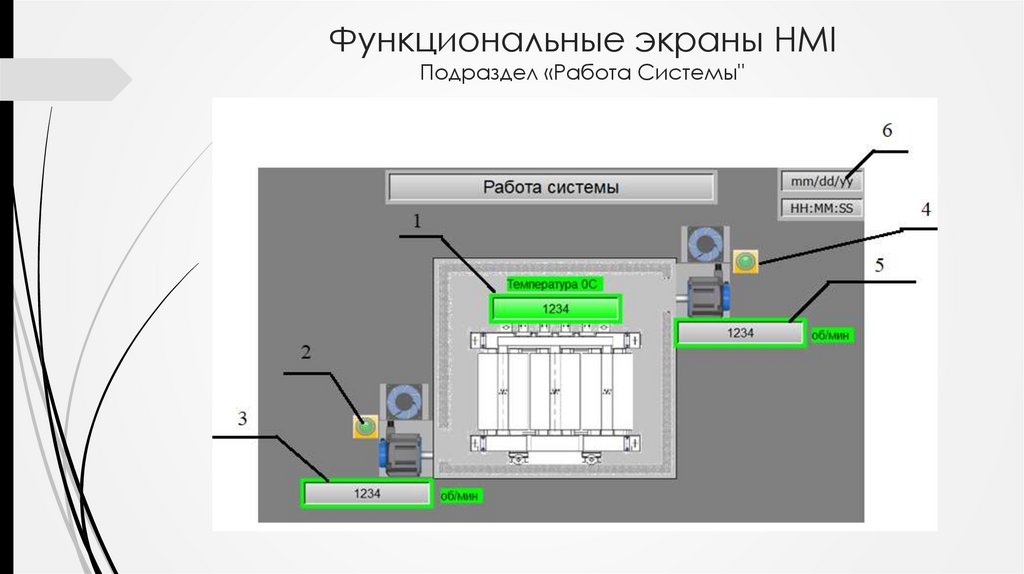

24. Функциональные экраны HMI Подраздел «Работа Системы"

Функциональные экраны HMI
Подраздел «Работа Системы"

25.

Функциональные экраны HMI
Главный экран

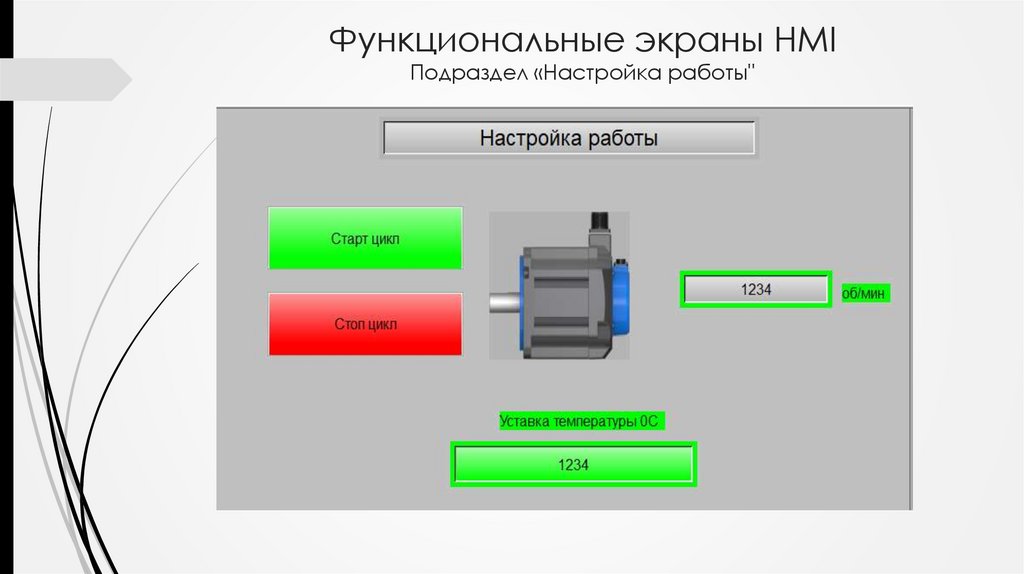

26. Функциональные экраны HMI Подраздел «Настройка работы"

Функциональные экраны HMI
Подраздел «Настройка работы"

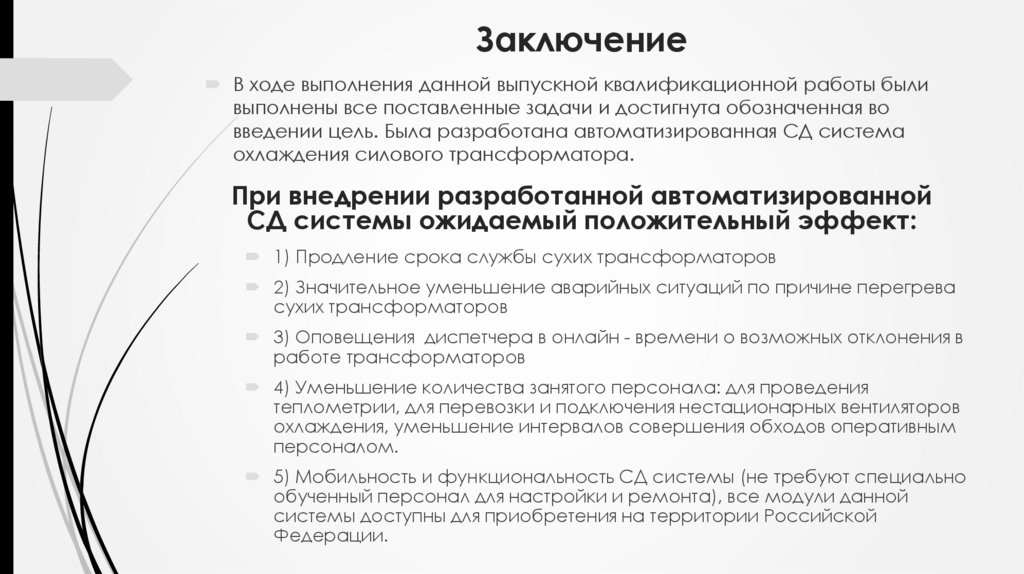

27. Заключение

В ходе выполнения данной выпускной квалификационной работы были
выполнены все поставленные задачи и достигнута обозначенная во
введении цель. Была разработана автоматизированная СД система
охлаждения силового трансформатора.
При внедрении разработанной автоматизированной
СД системы ожидаемый положительный эффект:
1) Продление срока службы сухих трансформаторов
2) Значительное уменьшение аварийных ситуаций по причине перегрева
сухих трансформаторов
3) Оповещения диспетчера в онлайн - времени о возможных отклонения в
работе трансформаторов
4) Уменьшение количества занятого персонала: для проведения
теплометрии, для перевозки и подключения нестационарных вентиляторов
охлаждения, уменьшение интервалов совершения обходов оперативным
персоналом.
5) Мобильность и функциональность СД системы (не требуют специально
обученный персонал для настройки и ремонта), все модули данной
системы доступны для приобретения на территории Российской
Федерации.

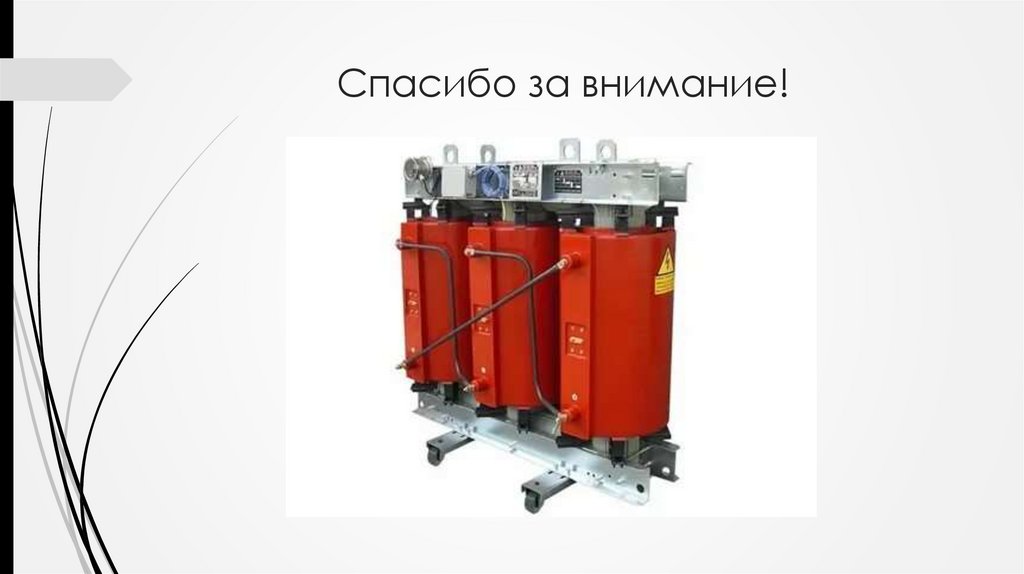

28. Спасибо за внимание!
