Геологические и инженерно=геологические процессы

1.

ГЕОЛОГИЧЕСКИЕ И ИНЖЕНЕРНОГЕОЛОГИЧЕСКИЕ ПРОЦЕССЫ

2.

2

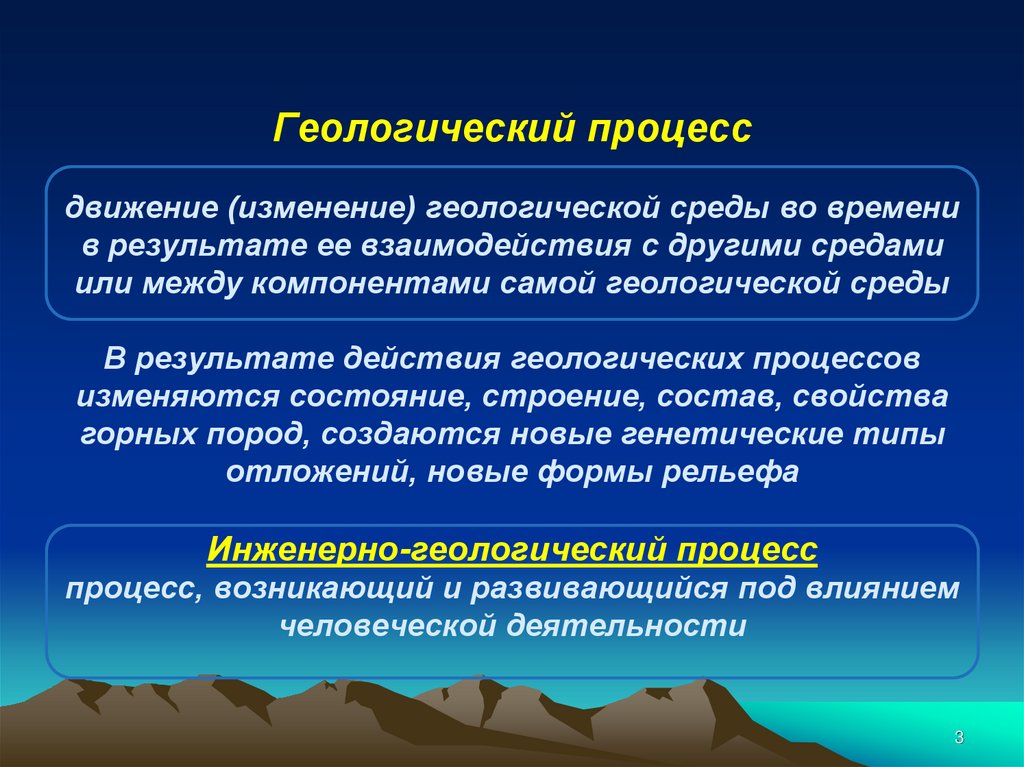

3. Геологический процесс движение (изменение) геологической среды во времени в результате ее взаимодействия с другими средами или

между компонентами самой геологической среды
В результате действия геологических процессов
изменяются состояние, строение, состав, свойства
горных пород, создаются новые генетические типы
отложений, новые формы рельефа
Инженерно-геологический процесс
процесс, возникающий и развивающийся под влиянием
человеческой деятельности
3

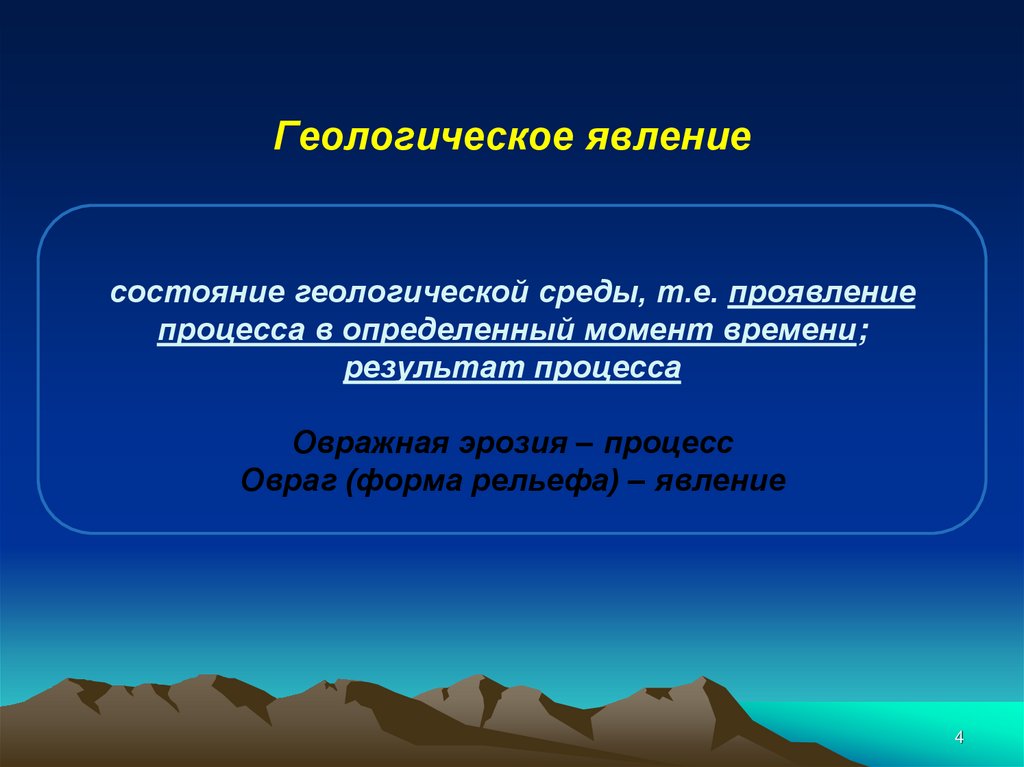

4. Геологическое явление состояние геологической среды, т.е. проявление процесса в определенный момент времени; результат процесса

Овражная эрозия – процесс
Овраг (форма рельефа) – явление
4

5. Особенности пространственного развития Распространение процессов определяется климатическими, геоморфологическими,

петрографическими и тектоническими условиями
Набор, характер, проявление и приуроченность
процессов зависят от свойств геологической среды,
физико-географической обстановки, климатических
условий и вида хозяйственной деятельности
5

6. Особенности пространственного развития Геологические процессы и явления приурочены: - К определенным типам пород (карст

Особенности пространственного развития
Геологические процессы и явления приурочены:

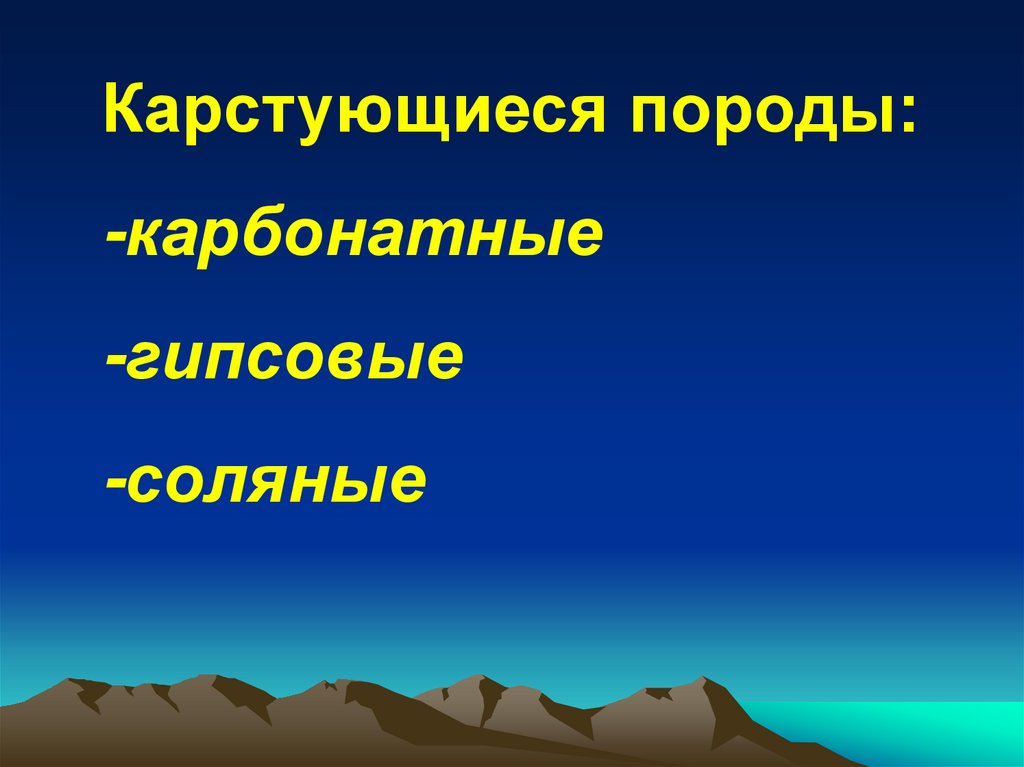

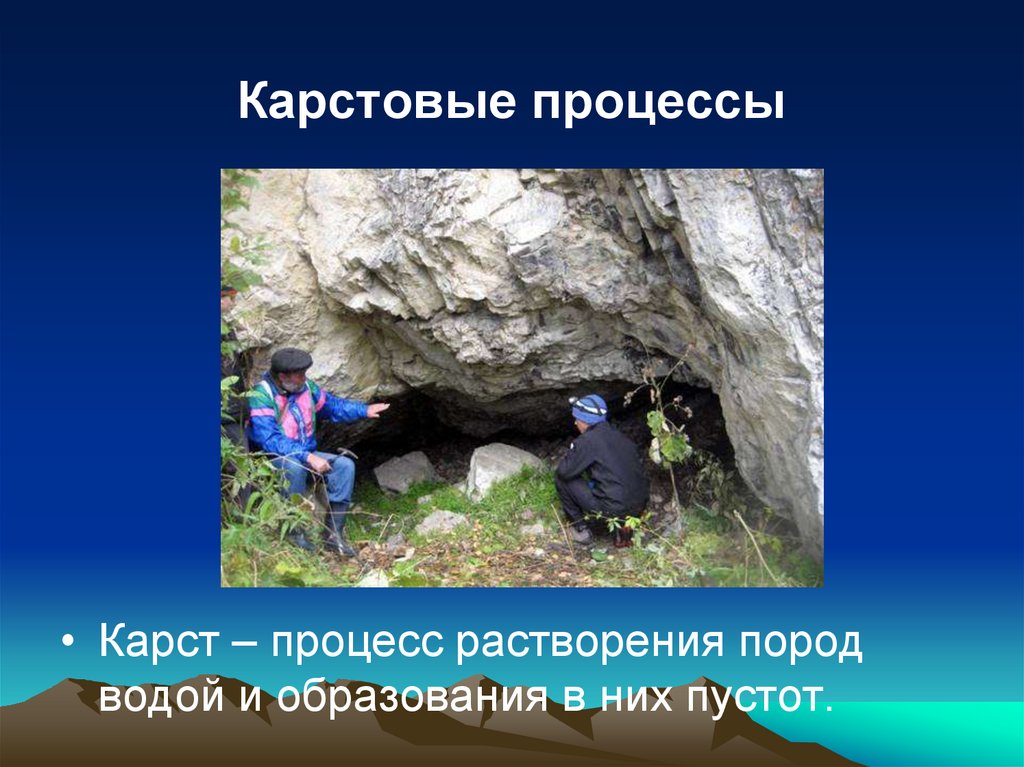

- К определенным типам пород (карст развивается в
растворимых породах, плывуны – в песках, просадки –
в лессовых породах, пучение – в глинистых породах и
т.п.).
- К определенным типам рельефа (болота – на
равнинах, в понижениях; обвалы на территориях с
расчлененным, крутосклонным рельефом и т.д.).
- К определенным широтным и высотным зонам
(влияние климатических условий на процессы
выветривания, гидрологический режим рек и т.д.).
6

7. Особенность пространственного развития техногенных аналогов природных процессов приуроченность к районам интенсивного

преобразования геологических условий:
- гравитационные процессы на откосах котлованов,
выемок, карьеров, дорожных насыпей, плотин, дамб;
- абразия речных склонов в связи с формированием
искусственных водохранилищ;

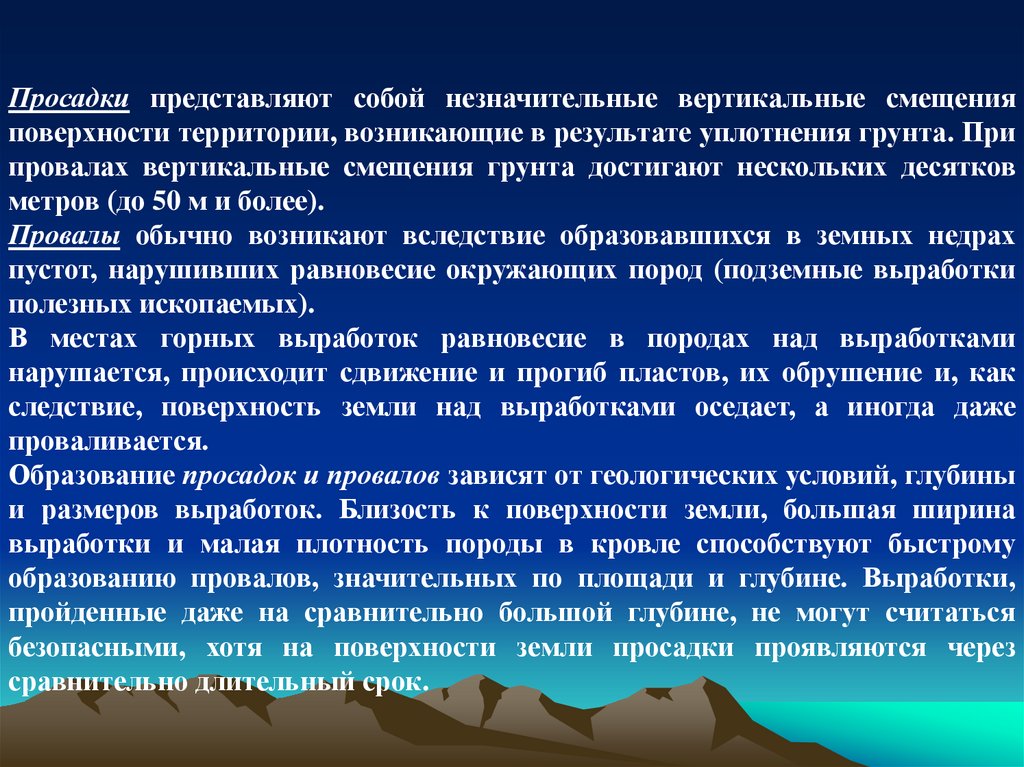

- оседание земной поверхности в районах добычи
подземных вод, нефти и газа, твердых полезных
ископаемых подземным способом
7

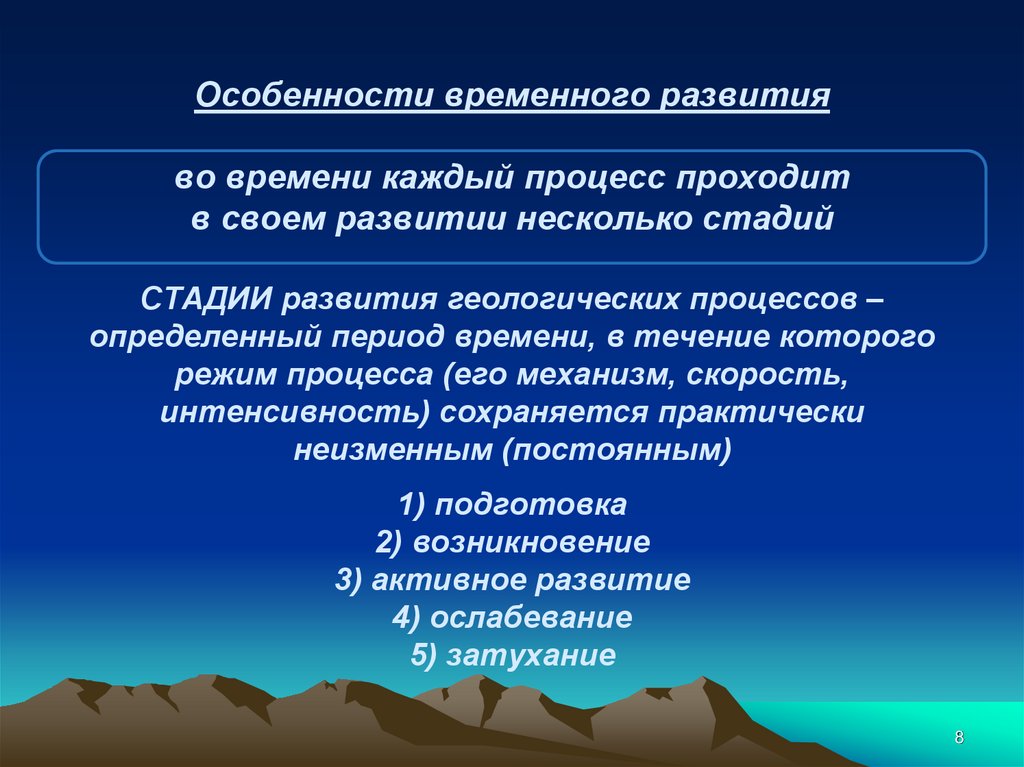

8. Особенности временного развития во времени каждый процесс проходит в своем развитии несколько стадий СТАДИИ развития

геологических процессов –
определенный период времени, в течение которого
режим процесса (его механизм, скорость,
интенсивность) сохраняется практически
неизменным (постоянным)
1) подготовка
2) возникновение
3) активное развитие
4) ослабевание
5) затухание
8

9. Стадии процесса оврагообразования 1) промоина 2) врезания оврага вершиной (растущие овраги) 3) выработки профиля равновесия (не

растущие овраги)
4) затухания (балки)
9

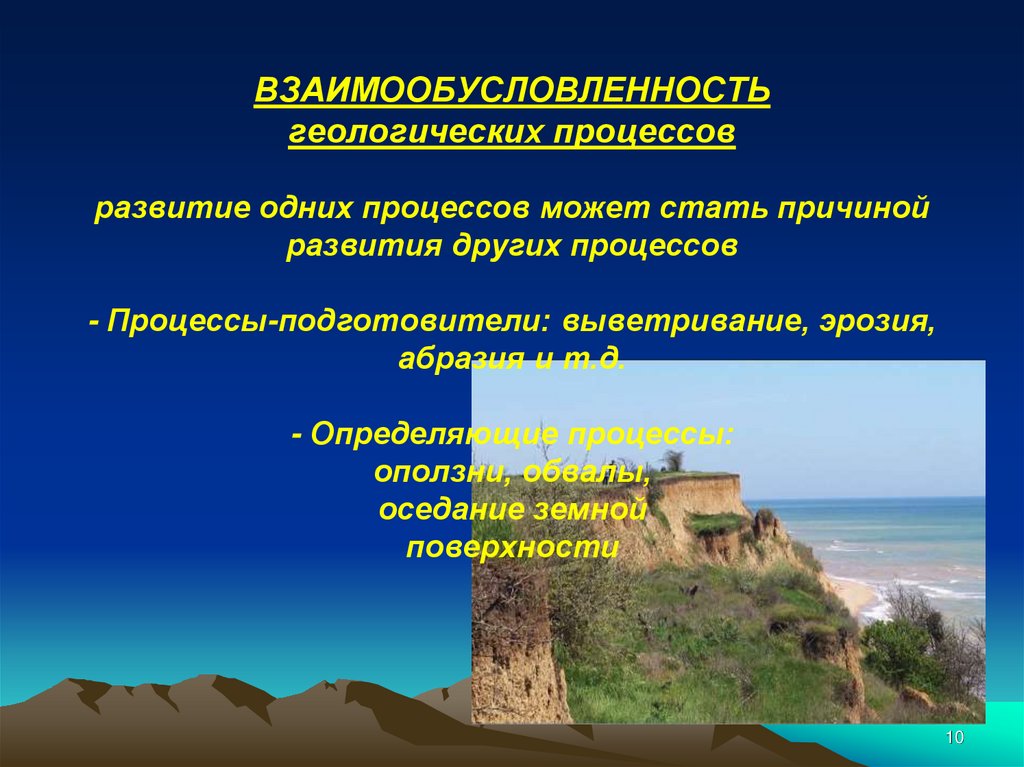

10. ВЗАИМООБУСЛОВЛЕННОСТЬ геологических процессов развитие одних процессов может стать причиной развития других процессов -

Процессы-подготовители: выветривание, эрозия,
абразия и т.д.
- Определяющие процессы:
оползни, обвалы,
оседание земной
поверхности
10

11. УСЛОВИЯ развития геологических процессов набор (комплекс) признаков геологической среды, в которой возможно возникновение и

развитие
геологических процессов
ФАКТОРЫ развития
геологических процессов
набор воздействий, под влиянием которых
возникает и развивается процесс
11

12. Группы геологических процессов и виды явлений (классификация Саваренского - Ломтадзе)

№ Причины возникновения и развития
п/п
геологических процессов
Явления
1
Деятельность поверхностных вод
Подмыв и разрушение берегов, морей, озер,
водохранилищ, песчаных берегов, овражнобалочные явления
2
Паводки на горных реках
Сели
3
Деятельность подземных вод

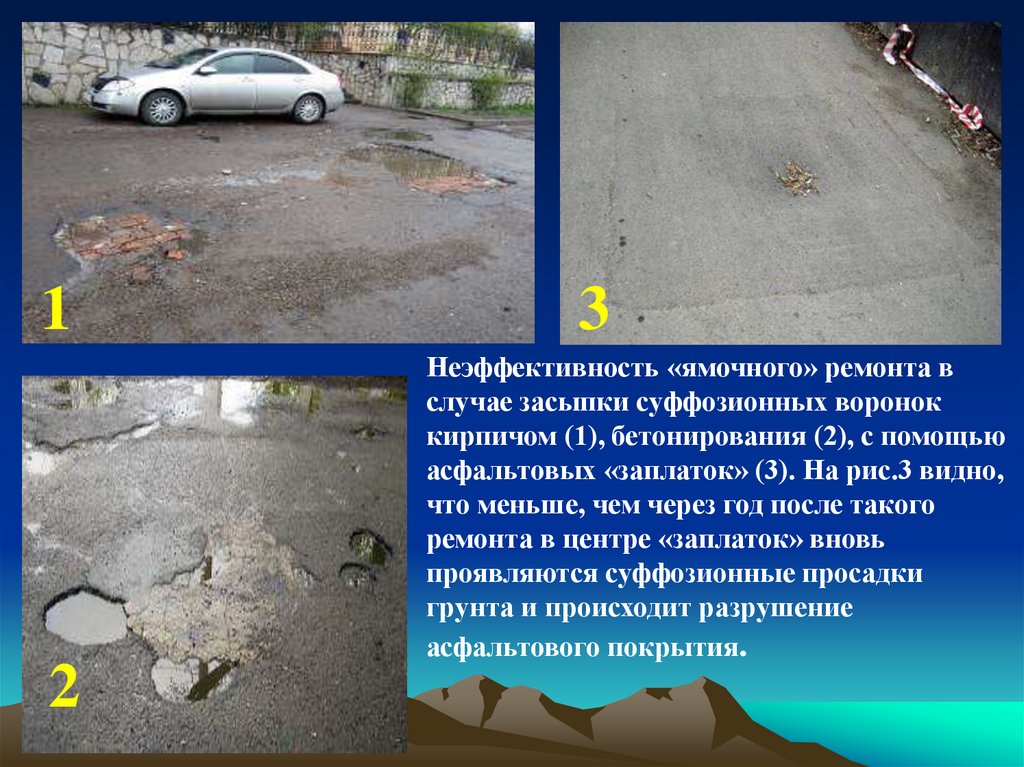

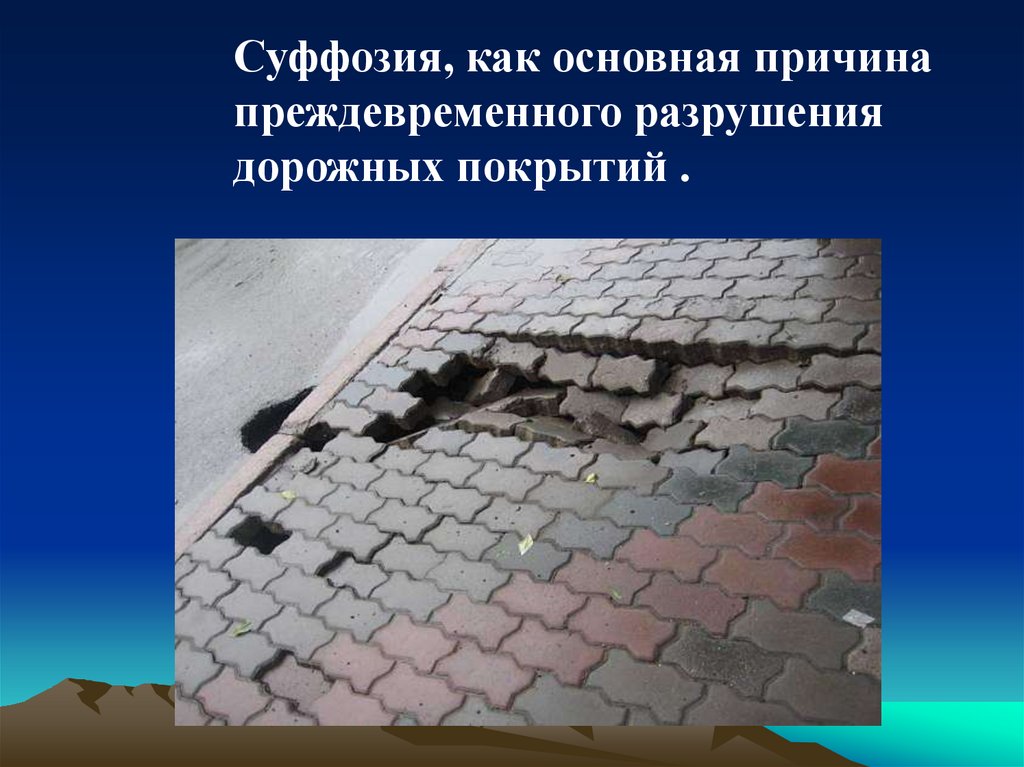

Плывуны, суффозия
4
Деятельность подземных и
поверхностных вод
Заболачивание, просадочные явления, карст
5
Действие гравитационных сил

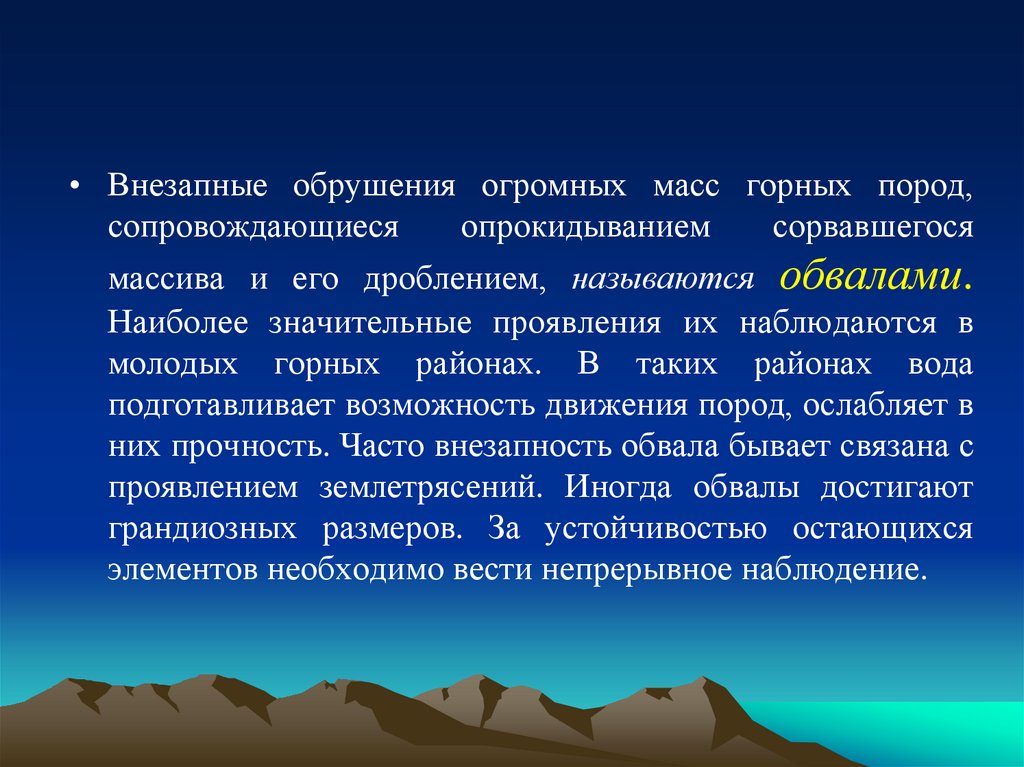

Оползни, обвалы, осыпи, лавины
6
Деятельность ветра
Развевание и навевание
7
Промерзание и оттаивание грунтов

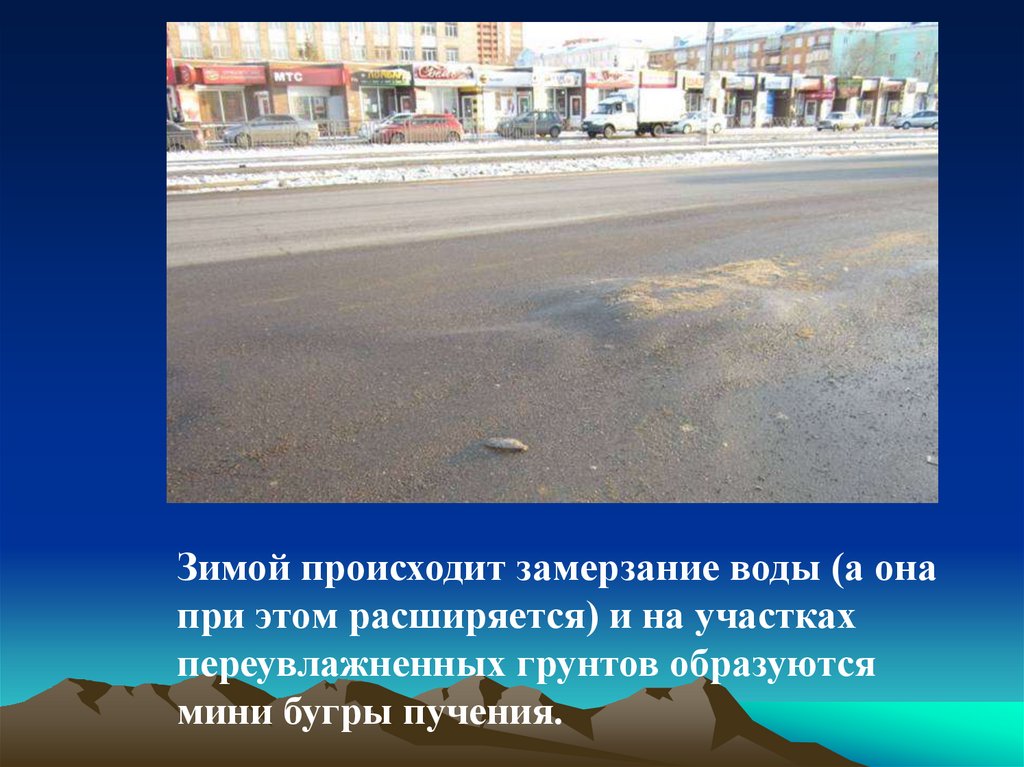

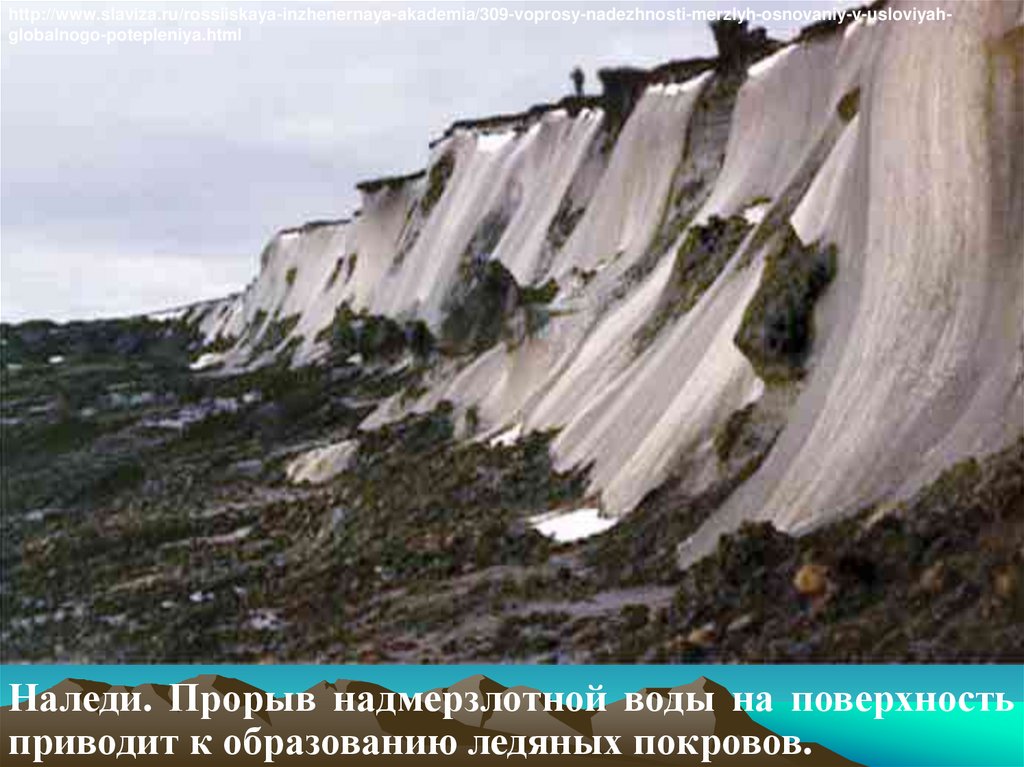

Термокарст, пучение, наледи
8
Действие внутренних сил в породах
Набухание, усадка, разуплотнение
9

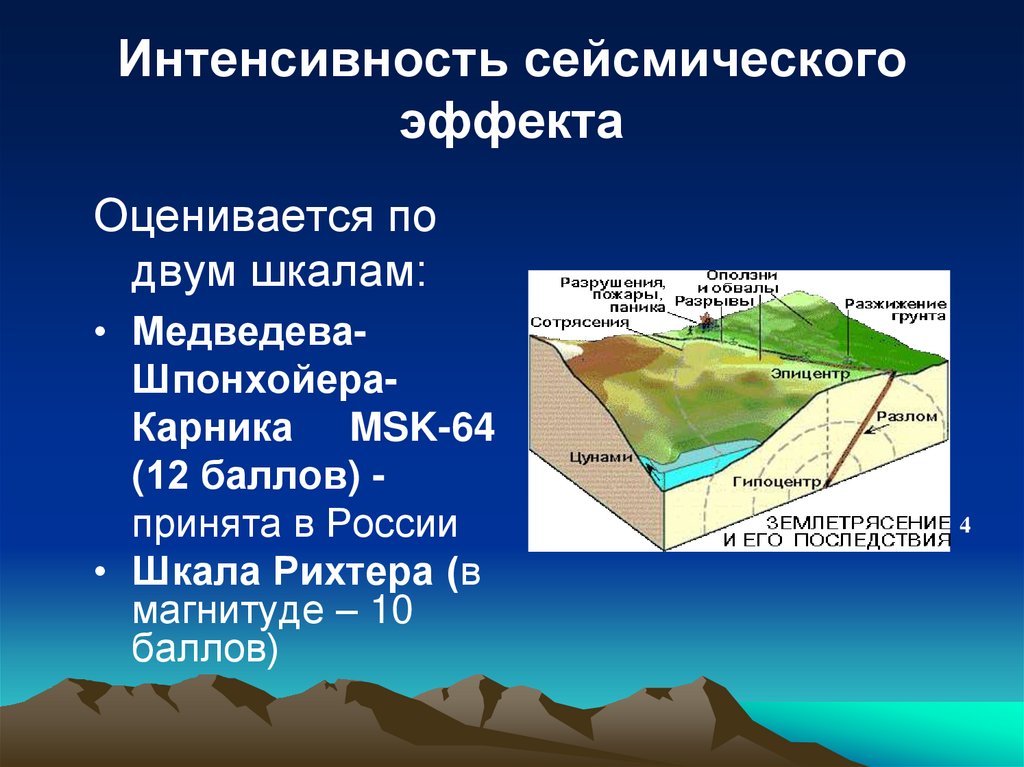

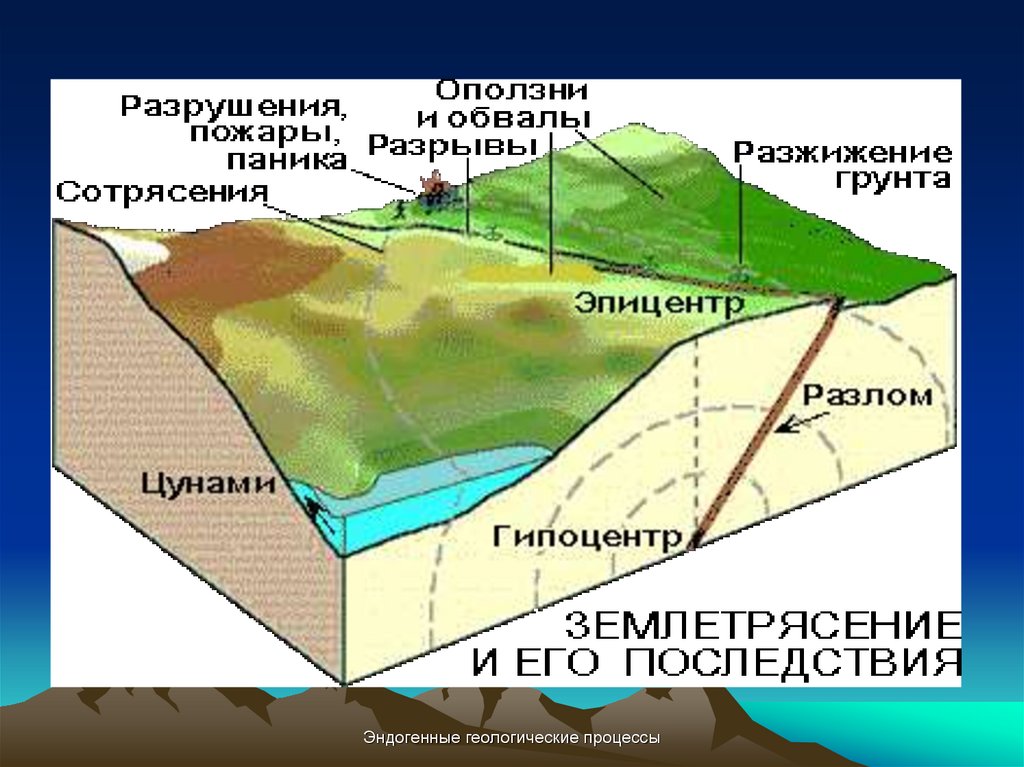

Действие внутренних сил Земли
Сейсмические явления
10 Инженерная деятельность человека
Затопление и подтопление территории, оседание
поверхности и т.п.
12

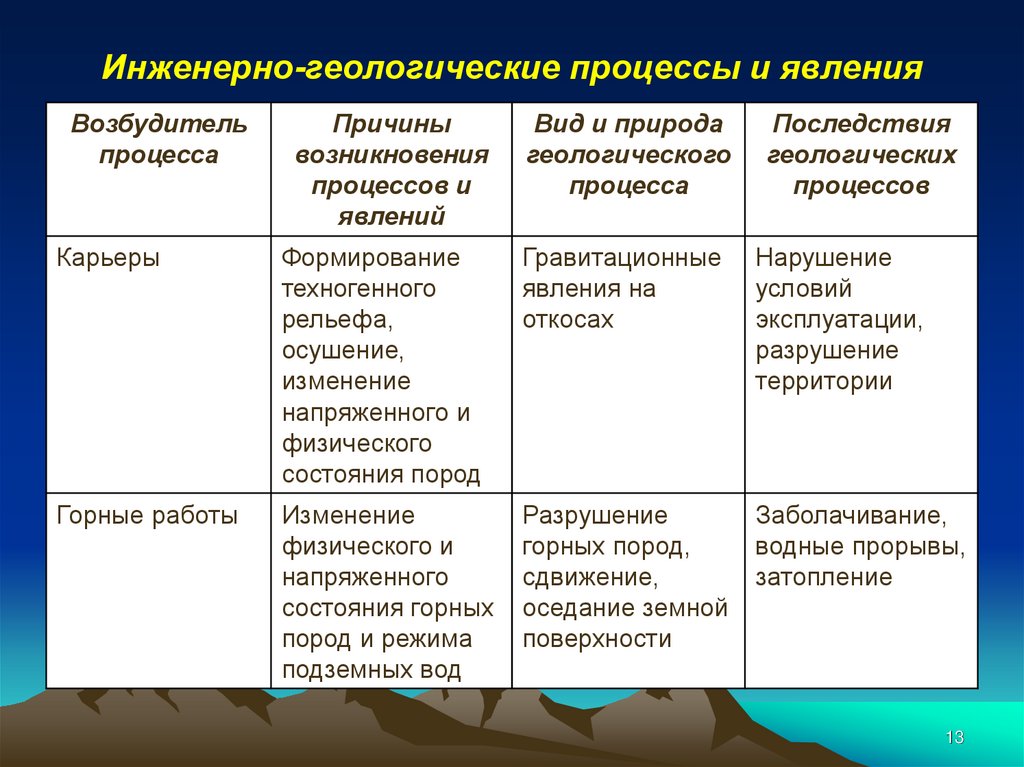

13. Инженерно-геологические процессы и явления

Возбудитель
процесса
Причины
возникновения
процессов и
явлений
Вид и природа
геологического
процесса
Последствия
геологических
процессов
Карьеры
Формирование
техногенного
рельефа,
осушение,
изменение
напряженного и
физического
состояния пород
Гравитационные
явления на
откосах
Нарушение
условий
эксплуатации,
разрушение
территории
Горные работы
Изменение
физического и
напряженного
состояния горных
пород и режима
подземных вод
Разрушение
горных пород,
сдвижение,
оседание земной
поверхности
Заболачивание,
водные прорывы,
затопление
13

14. Инженерно-геологические процессы и явления

Возбудитель
процесса
Причины
возникновения
процессов и
явлений
Вид и природа
геологического
процесса
Последствия
геологических
процессов
Водохранилища
Изменение
режима
поверхностных и
подземных вод,
формирование
техногенных
берегов
Переработка
берегов
водохранилища,
затопление,
заболачивание
Разрушение
земель
Здания
Дополнительная
нагрузка на
основания
Уплотнение
Аварии зданий
пород основания,
просадки
Дороги
Формирование
техногенного
рельефа
Гравитационные
явления
Нарушение
режима
нормальной
эксплуатации
14

15.

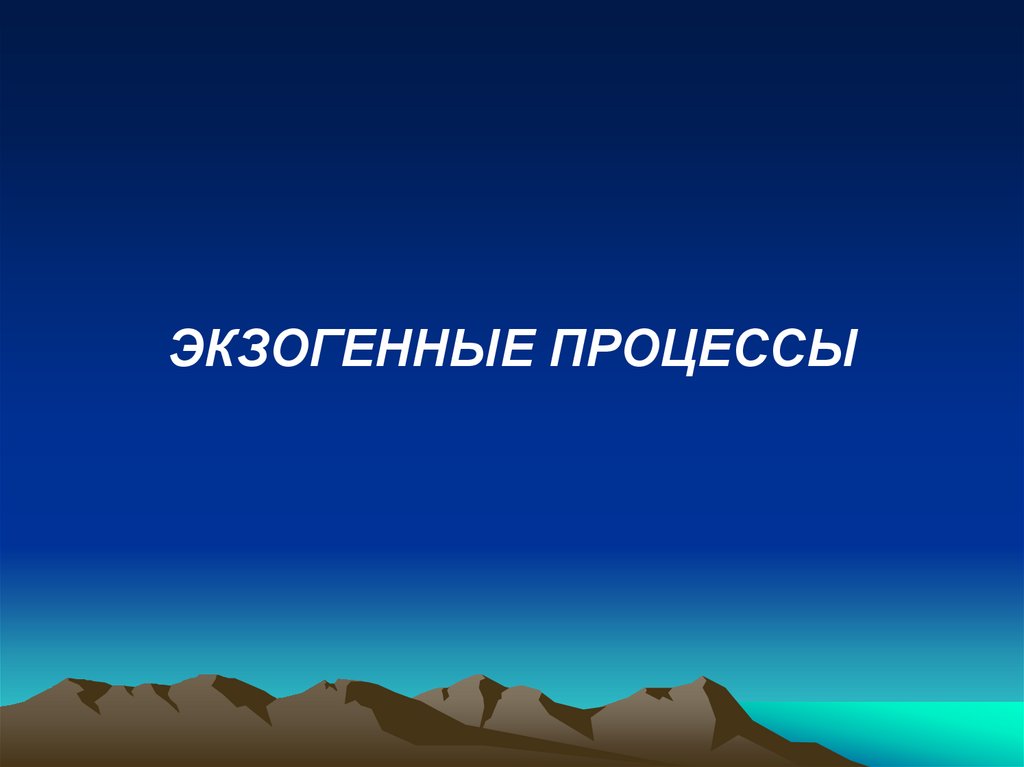

ЭКЗОГЕННЫЕ ПРОЦЕССЫ

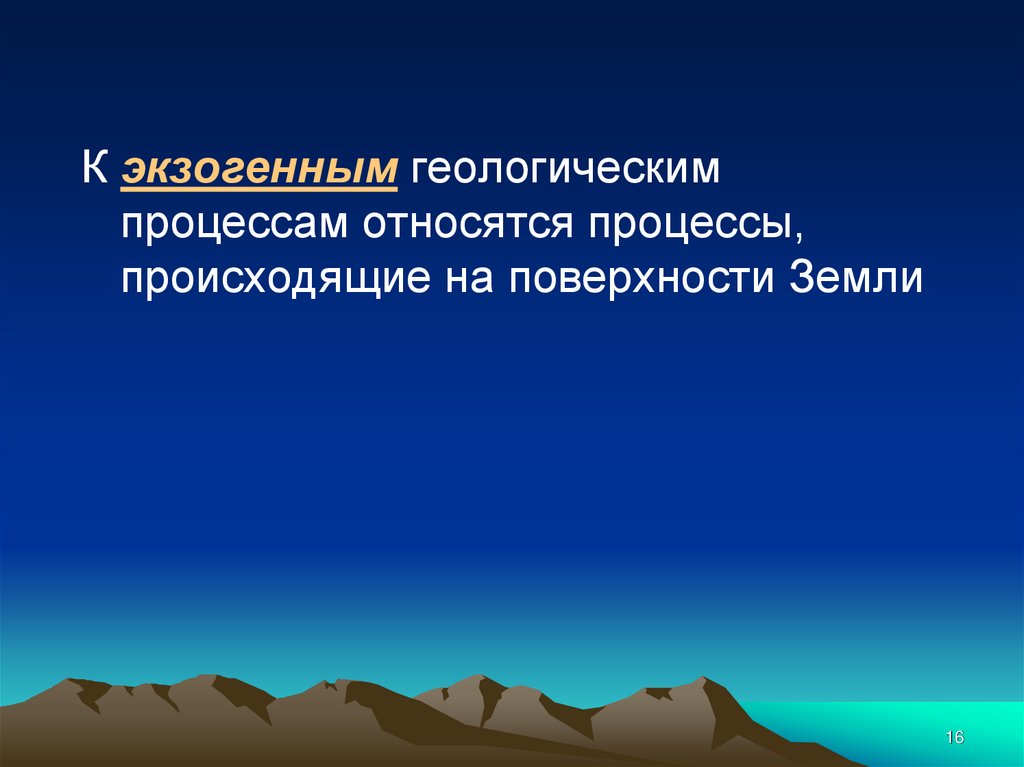

16.

К экзогенным геологическим
процессам относятся процессы,
происходящие на поверхности Земли
16

17.

-Выветривание (разрушение)
-Физическое
-Химическое
-Органическое
Транспортировка
обломочного материала
Накопление (аккумуляция)

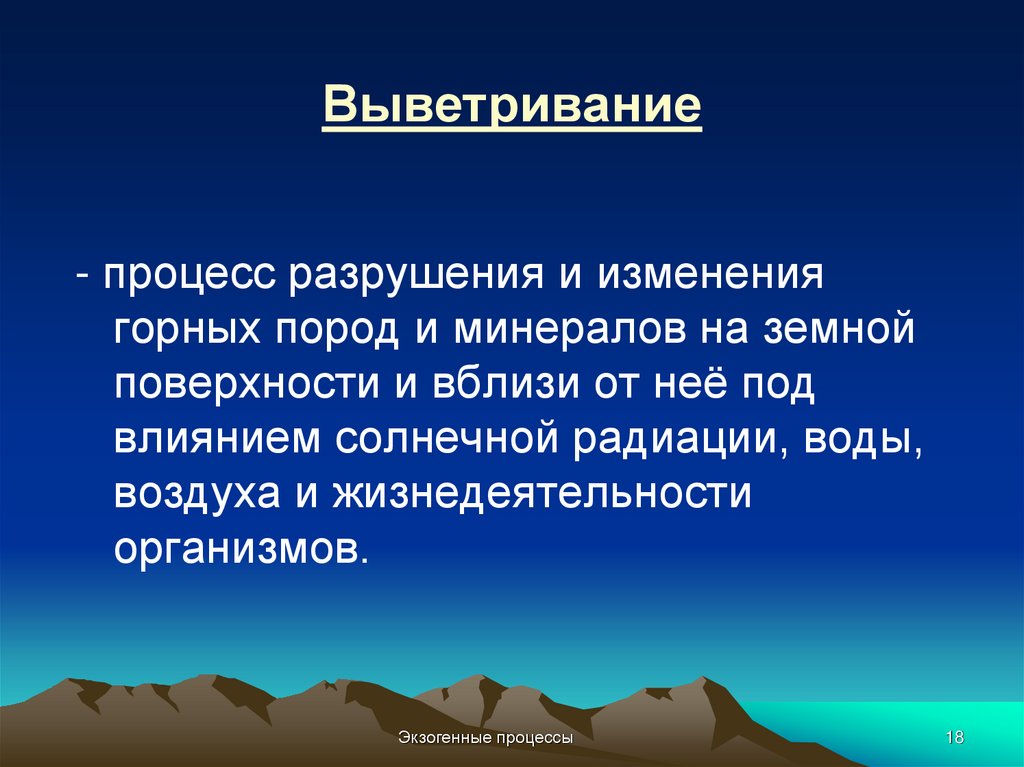

18. Выветривание

- процесс разрушения и изменения
горных пород и минералов на земной
поверхности и вблизи от неё под
влиянием солнечной радиации, воды,
воздуха и жизнедеятельности
организмов.
Экзогенные процессы
18

19.

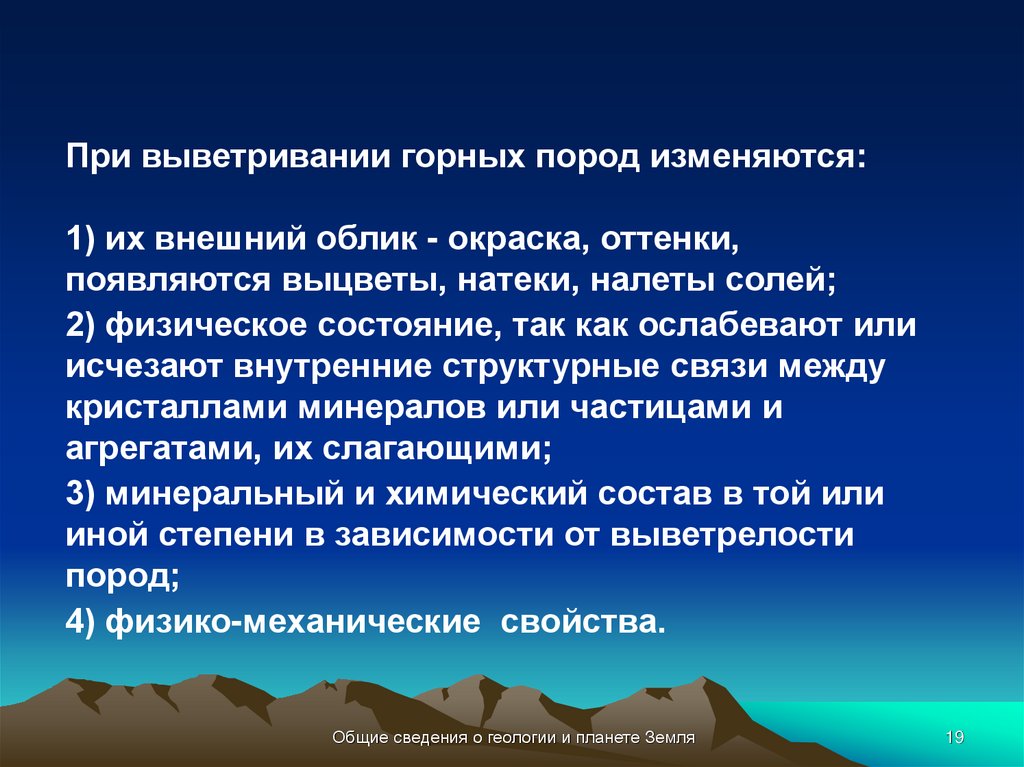

При выветривании горных пород изменяются:
1) их внешний облик - окраска, оттенки,
появляются выцветы, натеки, налеты солей;
2) физическое состояние, так как ослабевают или
исчезают внутренние структурные связи между
кристаллами минералов или частицами и
агрегатами, их слагающими;
3) минеральный и химический состав в той или
иной степени в зависимости от выветрелости
пород;
4) физико-механические свойства.
Общие сведения о геологии и планете Земля
19

20.

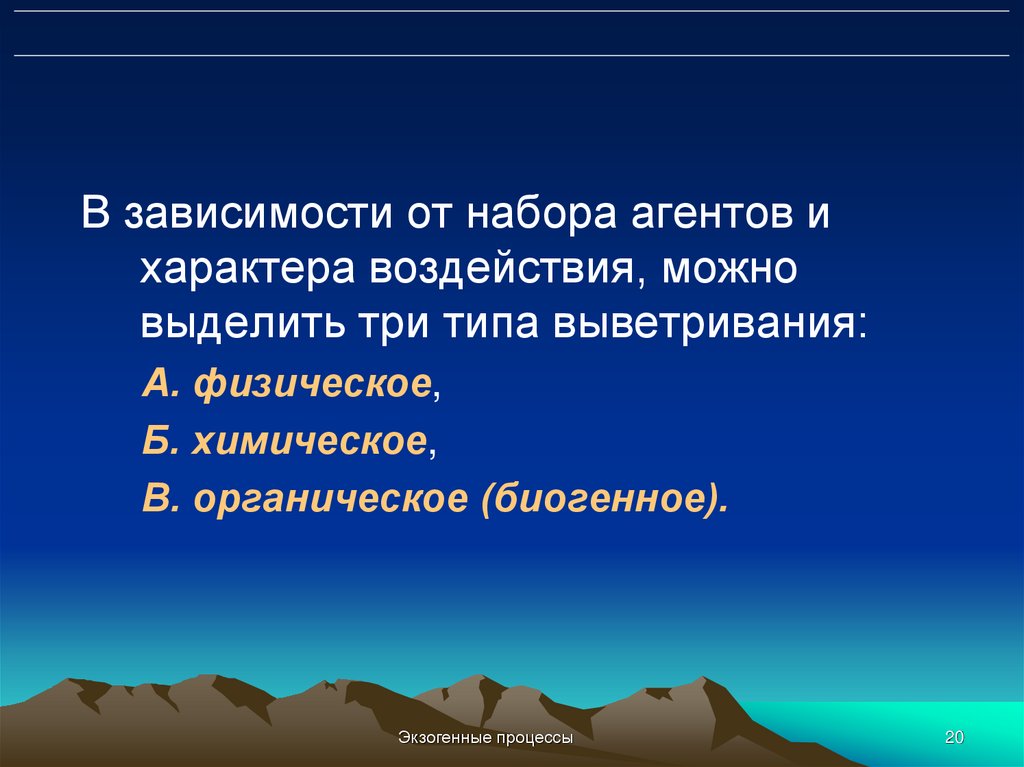

В зависимости от набора агентов и
характера воздействия, можно
выделить три типа выветривания:
А. физическое,
Б. химическое,
В. органическое (биогенное).
Экзогенные процессы
20

21. А. Физическое выветривание

– разрушение горной породы под воздействием
солнечной радиации и температурных
колебаний.
В результате изначально монолитная горная
порода дезинтегрируется – распадается на
обломки.
Распространяются на небольшую глубину –
до 20-30 метров.
Экзогенные процессы
21

22.

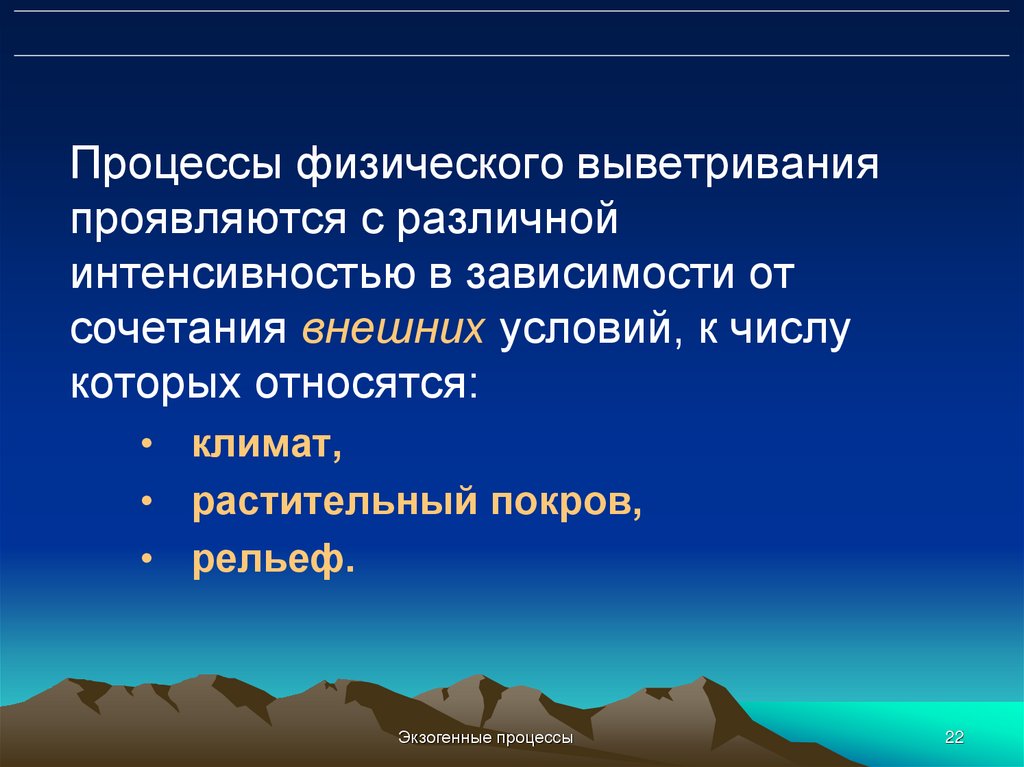

Процессы физического выветривания
проявляются с различной
интенсивностью в зависимости от
сочетания внешних условий, к числу
которых относятся:
• климат,
• растительный покров,
• рельеф.
Экзогенные процессы
22

23.

• Физическое выветривание распространено в сухих и
холодных областях. В результате физического
выветривания происходит механическое раздробление
массивной горной породы. Главным фактором процесса
являются резкие колебания температуры

24.

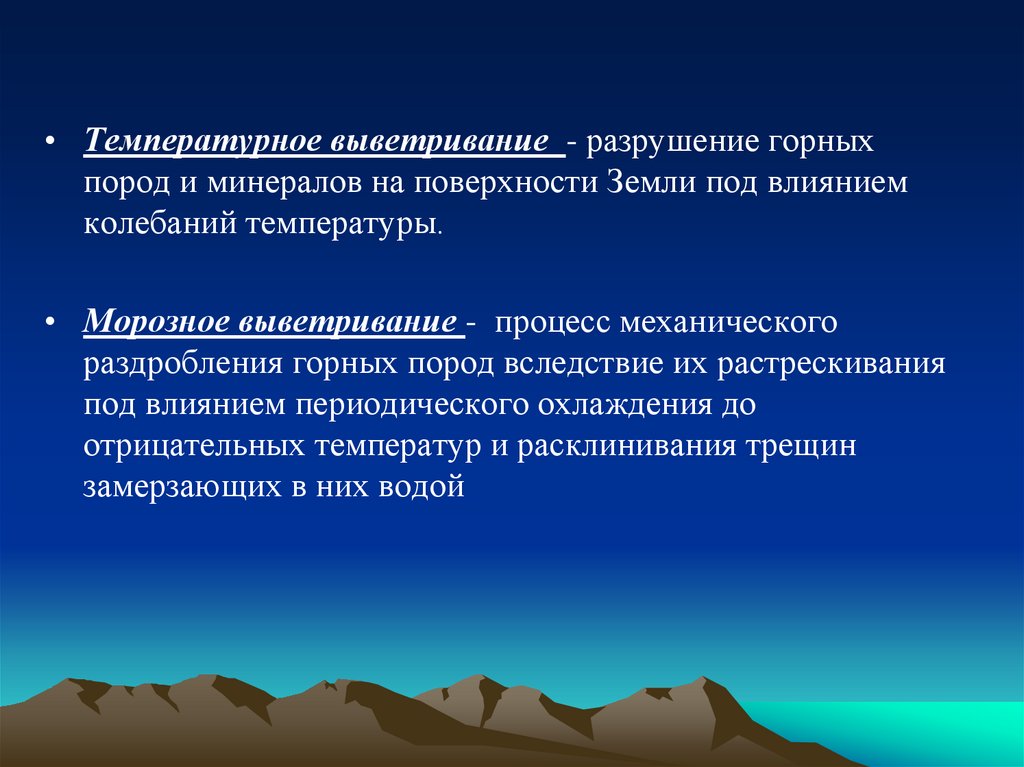

• Температурное выветривание - разрушение горных
пород и минералов на поверхности Земли под влиянием
колебаний температуры.
• Морозное выветривание - процесс механического
раздробления горных пород вследствие их растрескивания
под влиянием периодического охлаждения до
отрицательных температур и расклинивания трещин
замерзающих в них водой

25.

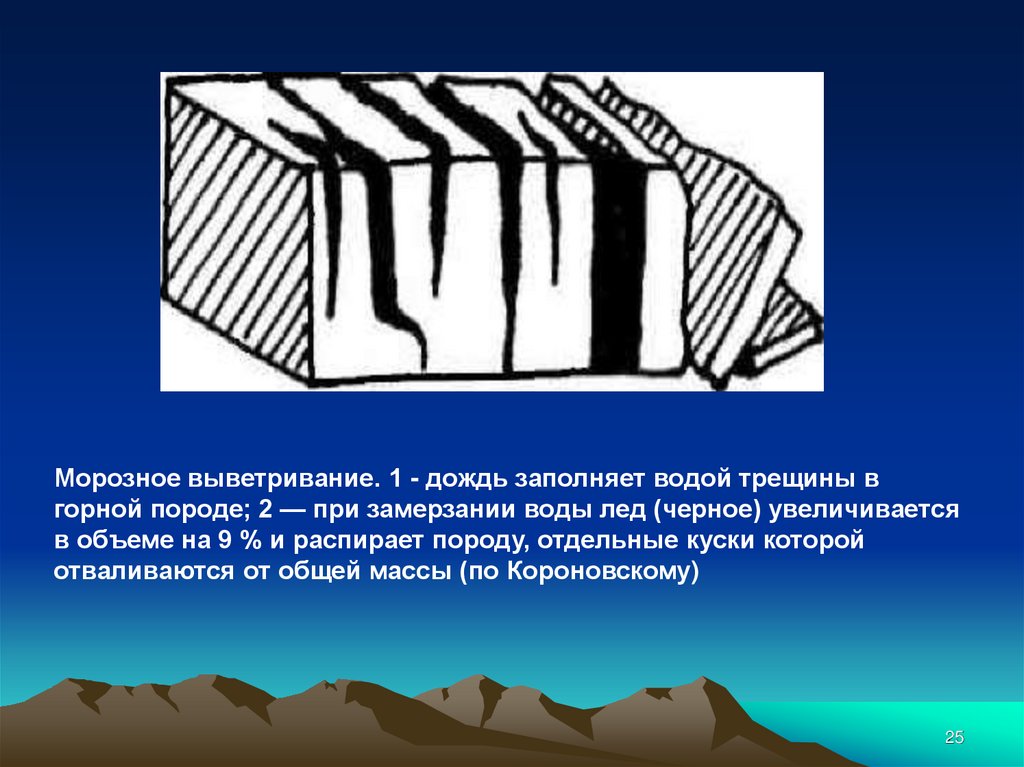

Морозное выветривание. 1 - дождь заполняет водой трещины в
горной породе; 2 — при замерзании воды лед (черное) увеличивается
в объеме на 9 % и распирает породу, отдельные куски которой
отваливаются от общей массы (по Короновскому)
25

26.

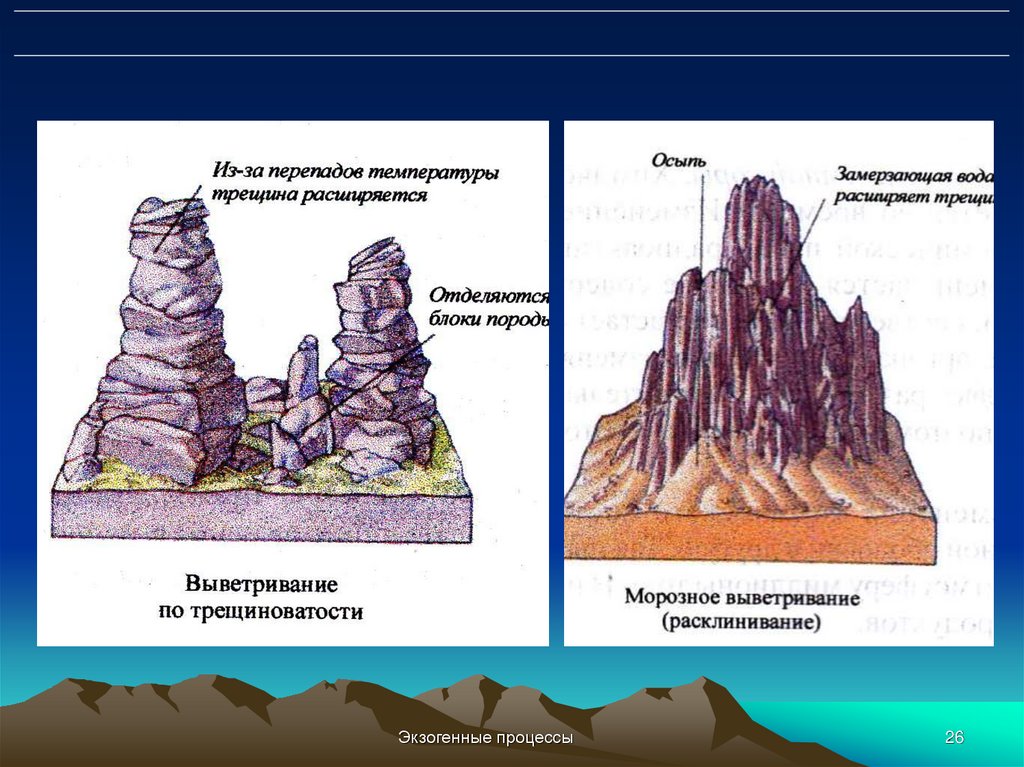

Экзогенные процессы
26

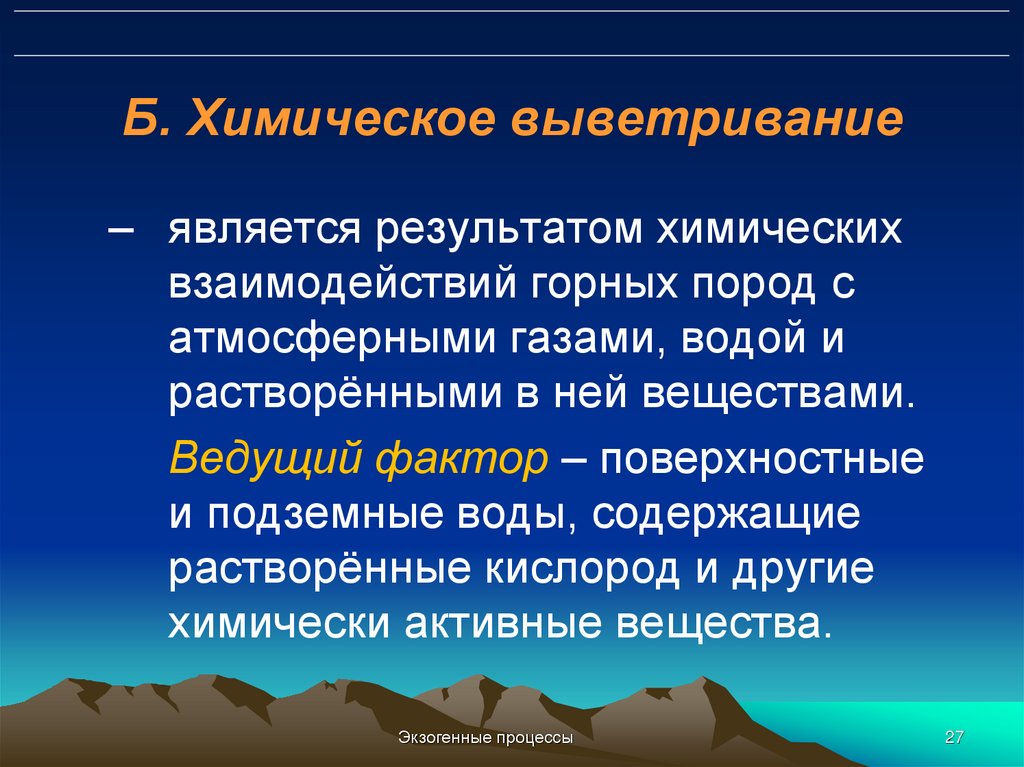

27. Б. Химическое выветривание

– является результатом химических
взаимодействий горных пород с
атмосферными газами, водой и
растворёнными в ней веществами.
Ведущий фактор – поверхностные
и подземные воды, содержащие
растворённые кислород и другие
химически активные вещества.
Экзогенные процессы
27

28.

29. В. Органическое (биогенное) выветривание

- разрушение горных пород под воздействием
живых организмов
Экзогенные процессы
29

30.

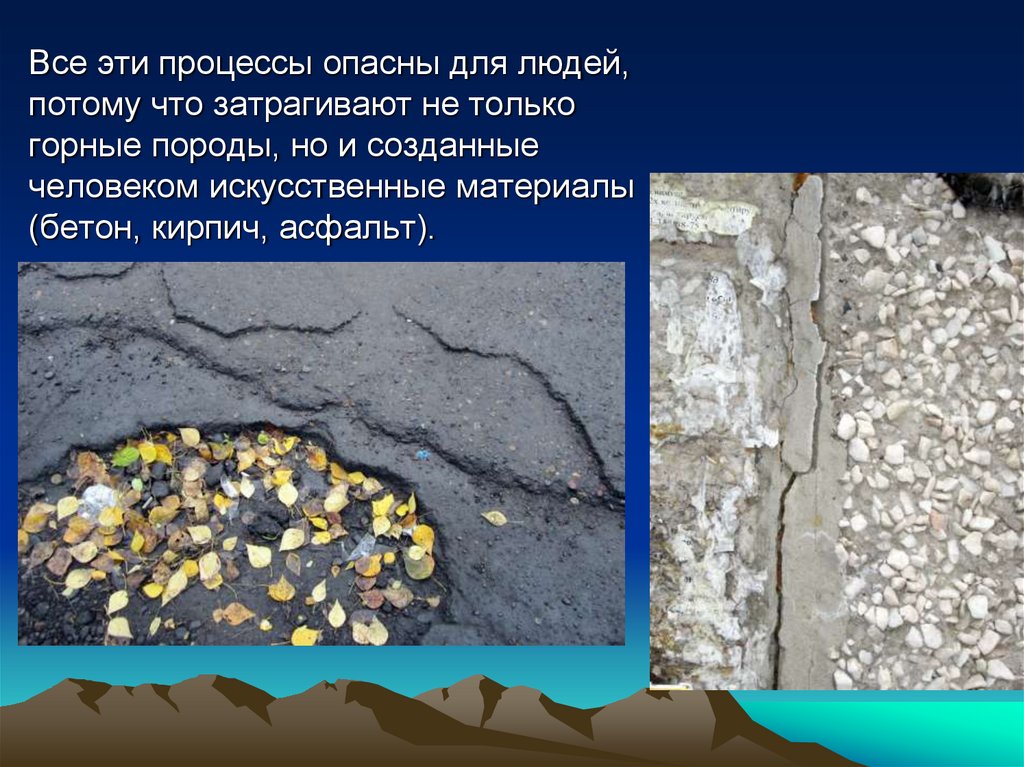

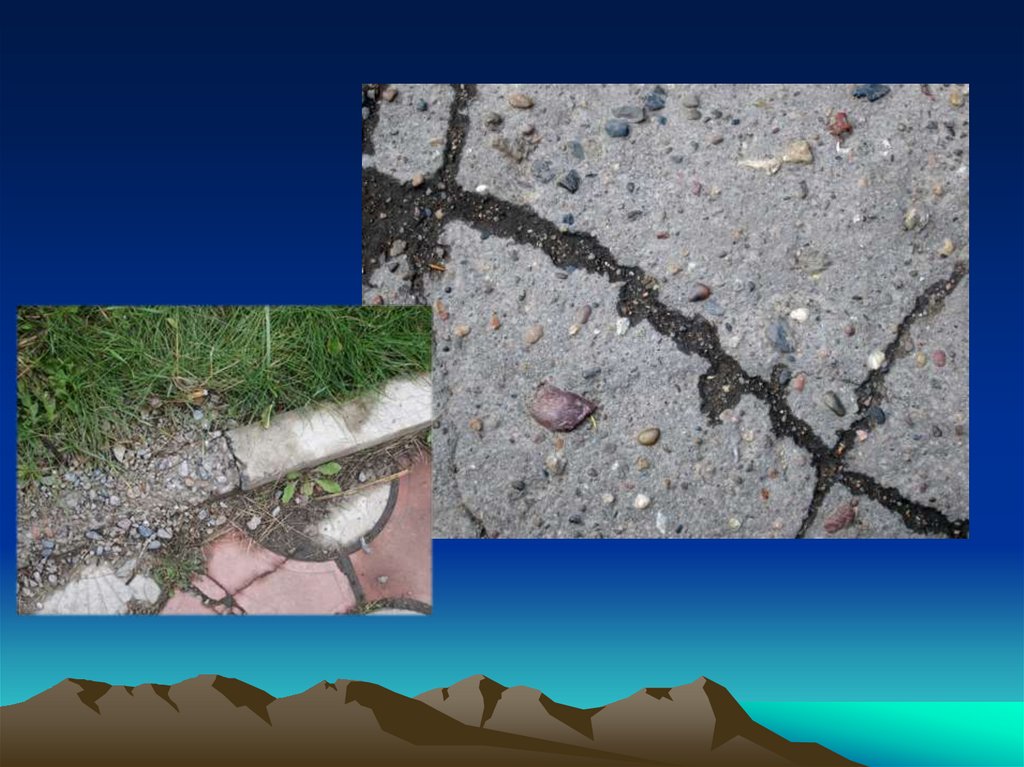

Все эти процессы опасны для людей,
потому что затрагивают не только
горные породы, но и созданные
человеком искусственные материалы
(бетон, кирпич, асфальт).

31.

32.

33.

34.

35.

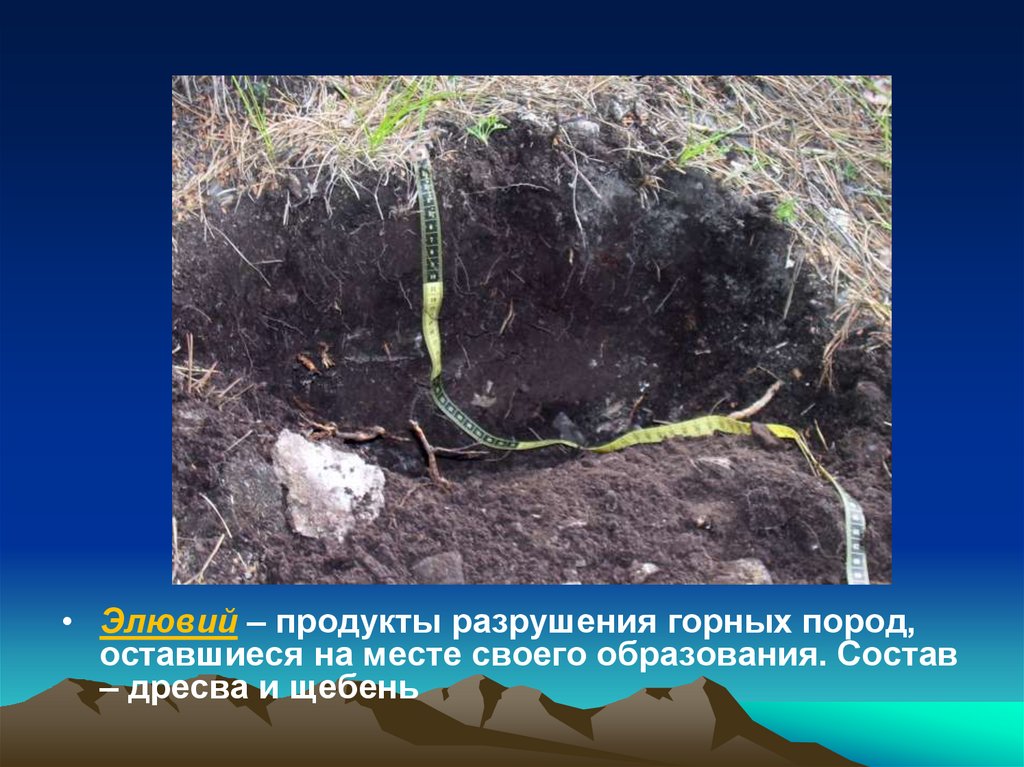

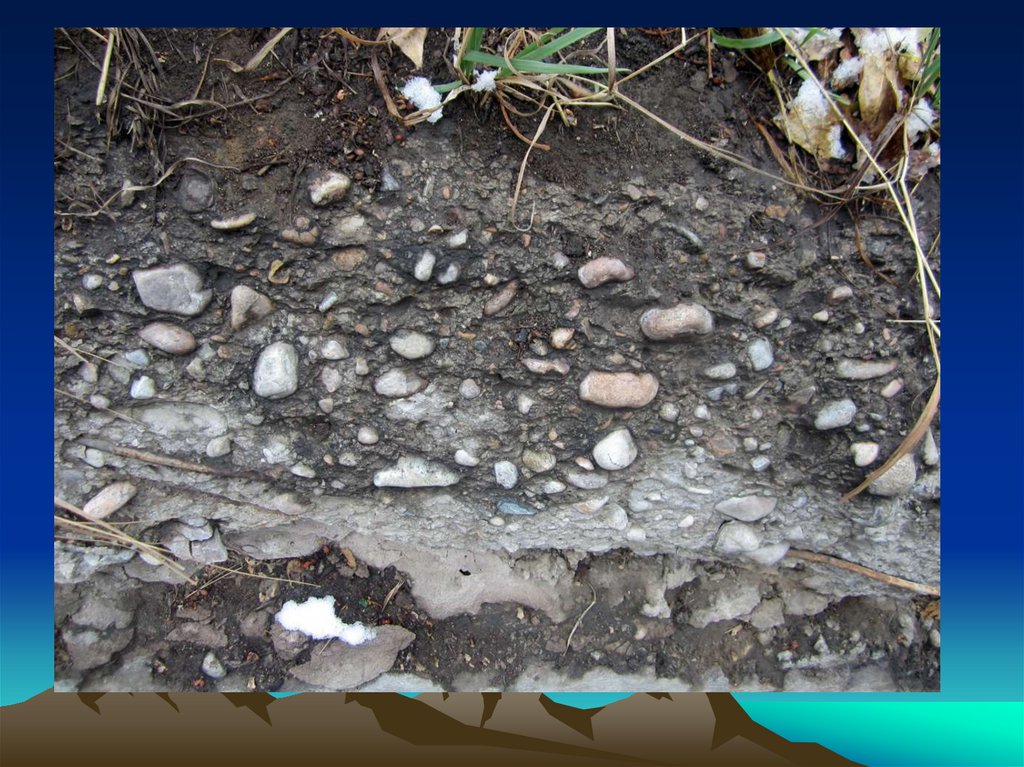

• Элювий – продукты разрушения горных пород,
оставшиеся на месте своего образования. Состав
– дресва и щебень

36. Геологическая деятельность ветра

37.

• Ветер – важнейший экзогенный фактор, проделывающий
огромную разрушительную и аккумулятивную работу.
• Силу ветра принято оценивать значением его скорости по 12 –
балльной шкале Ф. Бофорта: штиль (до 0,5 м/с); слабый,
умеренный, средний (0,5 – 20м/с); буря, шторм (20 -40 м/с);
ураган (более 40 м/с). Существуют ветра постоянные,
периодические и непериодические (возникают внезапно и
представляют самую опасную категорию ветров – это вихри,
шквалы, смерчи, циклоны, ураганы). Колоссальные скорости
воздушных струй до 1000 -1300 км/час способны проделывать
огромную разрушительную работу. Геологическая деятельность
ветров особенна велика в области пустынь, полупустынь,
горных областях, на берегах рек, озёр и морей.
Геологическая работа ветра состоит из разрушения горных
пород (дефляции и корразии), переноса разрушенного
материала (транспортировки) и аккумуляции (отложения).

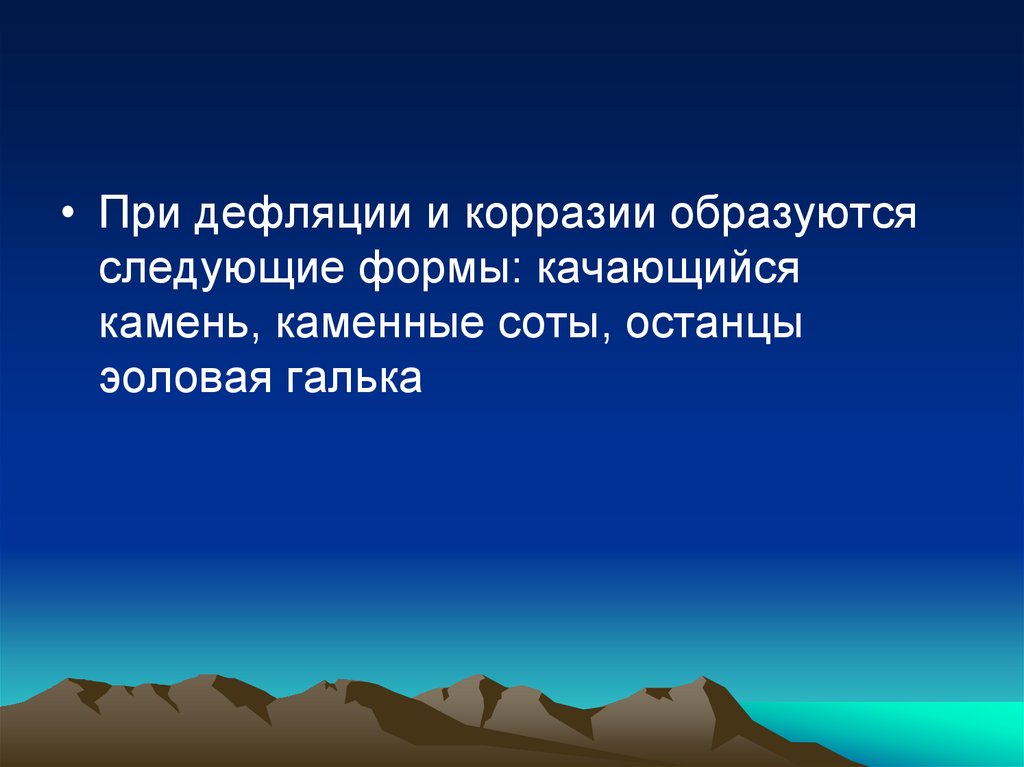

38.

• При дефляции и корразии образуются
следующие формы: качающийся
камень, каменные соты, останцы
эоловая галька

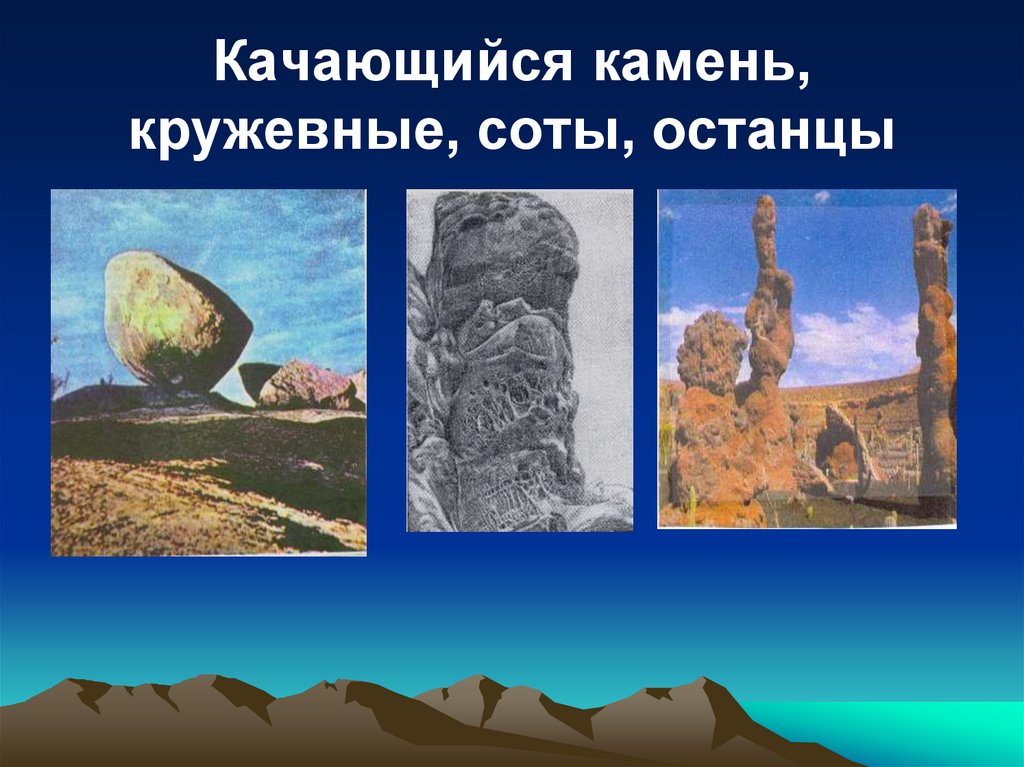

39. Качающийся камень, кружевные, соты, останцы

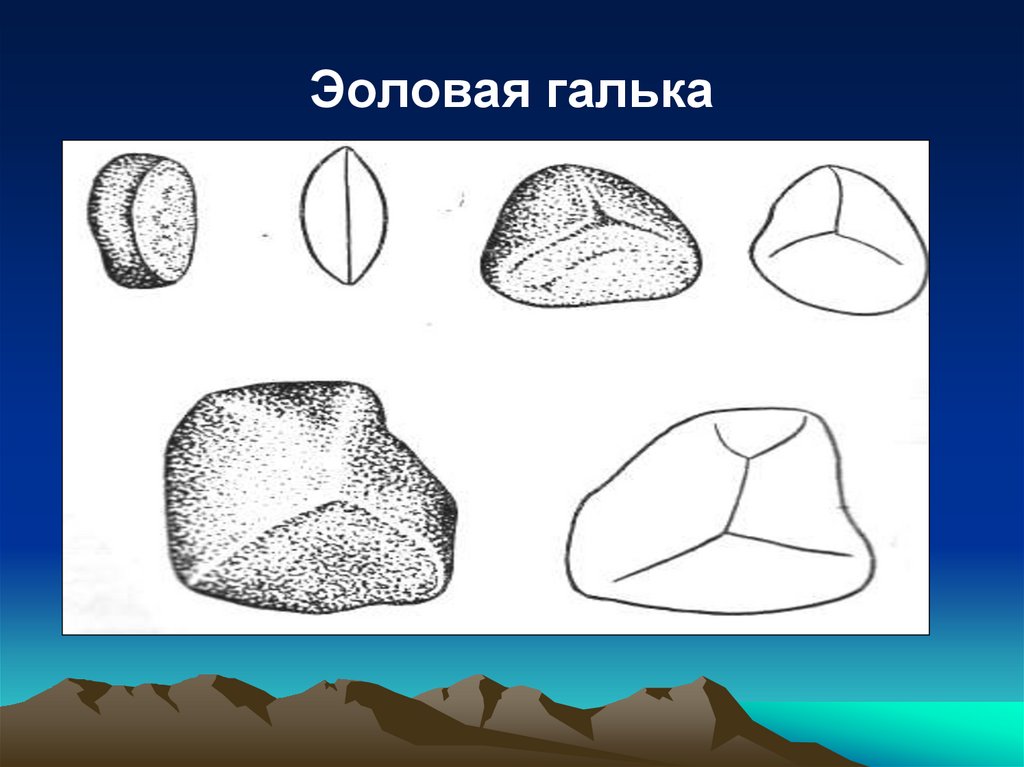

40. Эоловая галька

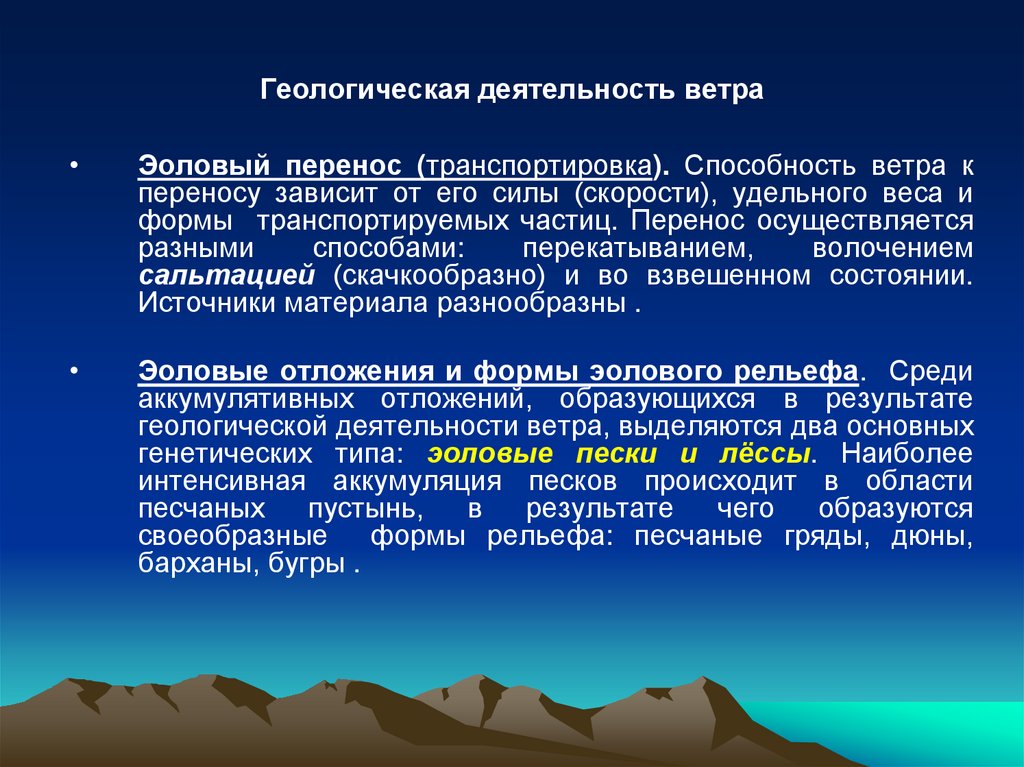

41. Геологическая деятельность ветра

Эоловый перенос (транспортировка). Способность ветра к
переносу зависит от его силы (скорости), удельного веса и
формы транспортируемых частиц. Перенос осуществляется
разными
способами:
перекатыванием,
волочением
сальтацией (скачкообразно) и во взвешенном состоянии.
Источники материала разнообразны .
Эоловые отложения и формы эолового рельефа. Среди
аккумулятивных отложений, образующихся в результате
геологической деятельности ветра, выделяются два основных
генетических типа: эоловые пески и лёссы. Наиболее
интенсивная аккумуляция песков происходит в области
песчаных
пустынь,
в
результате
чего
образуются
своеобразные формы рельефа: песчаные гряды, дюны,
барханы, бугры .

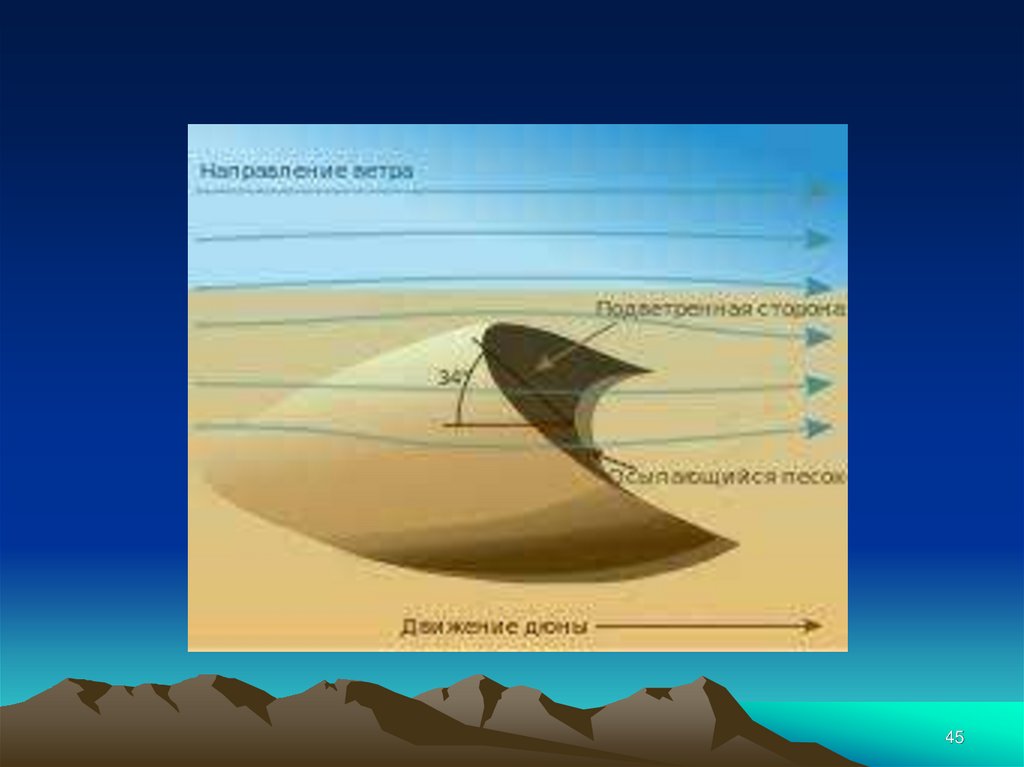

42. Дюны

42

43.

43

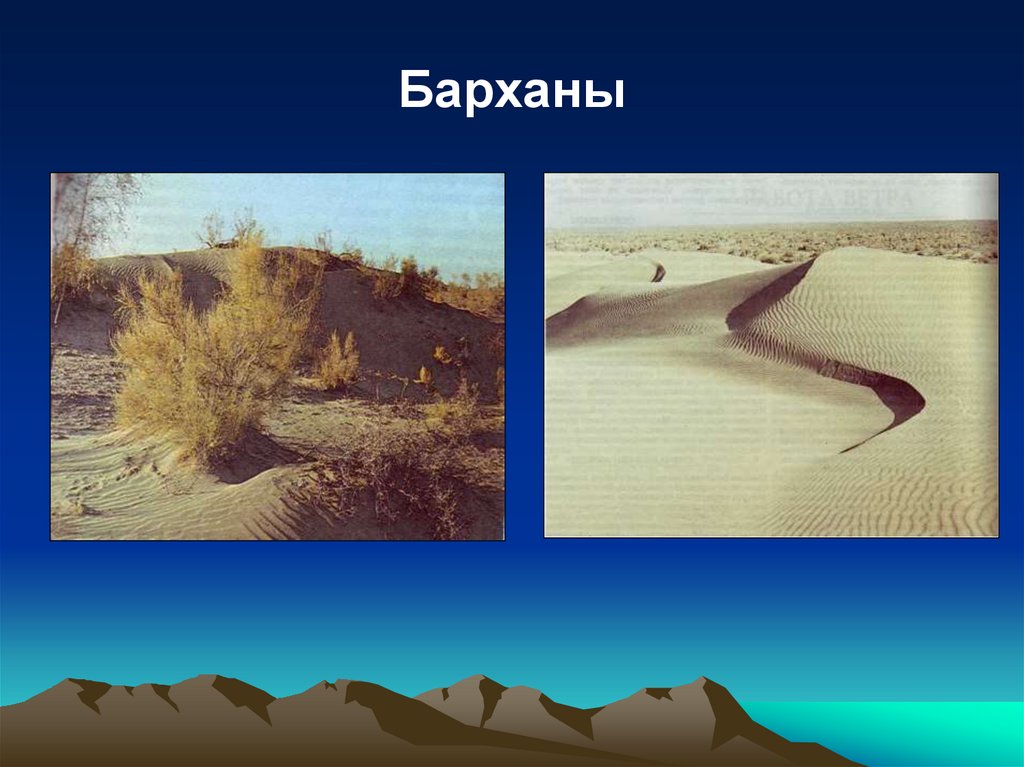

44. Барханы

45.

45

46.

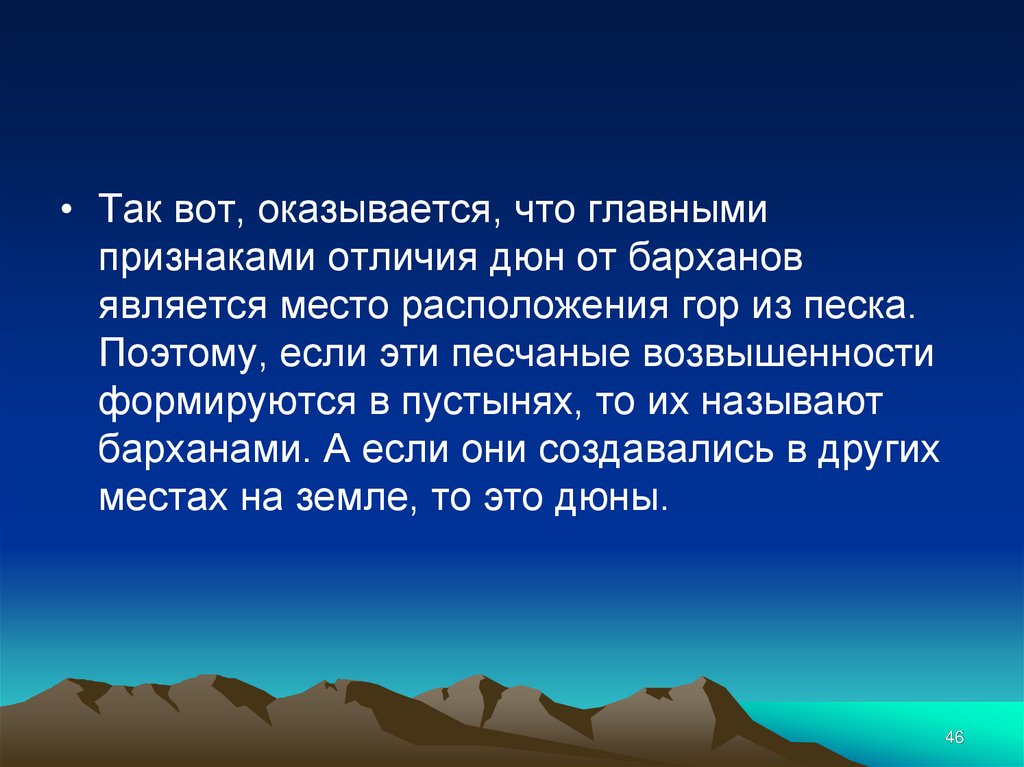

• Так вот, оказывается, что главными
признаками отличия дюн от барханов
является место расположения гор из песка.
Поэтому, если эти песчаные возвышенности
формируются в пустынях, то их называют
барханами. А если они создавались в других
местах на земле, то это дюны.
46

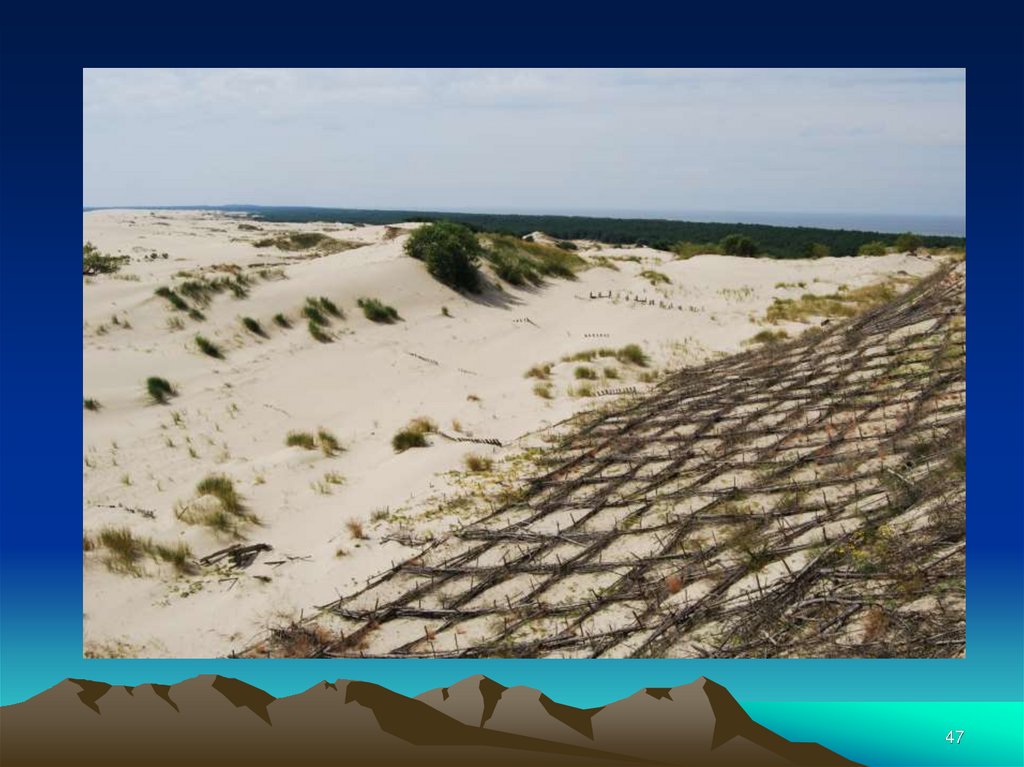

47.

47

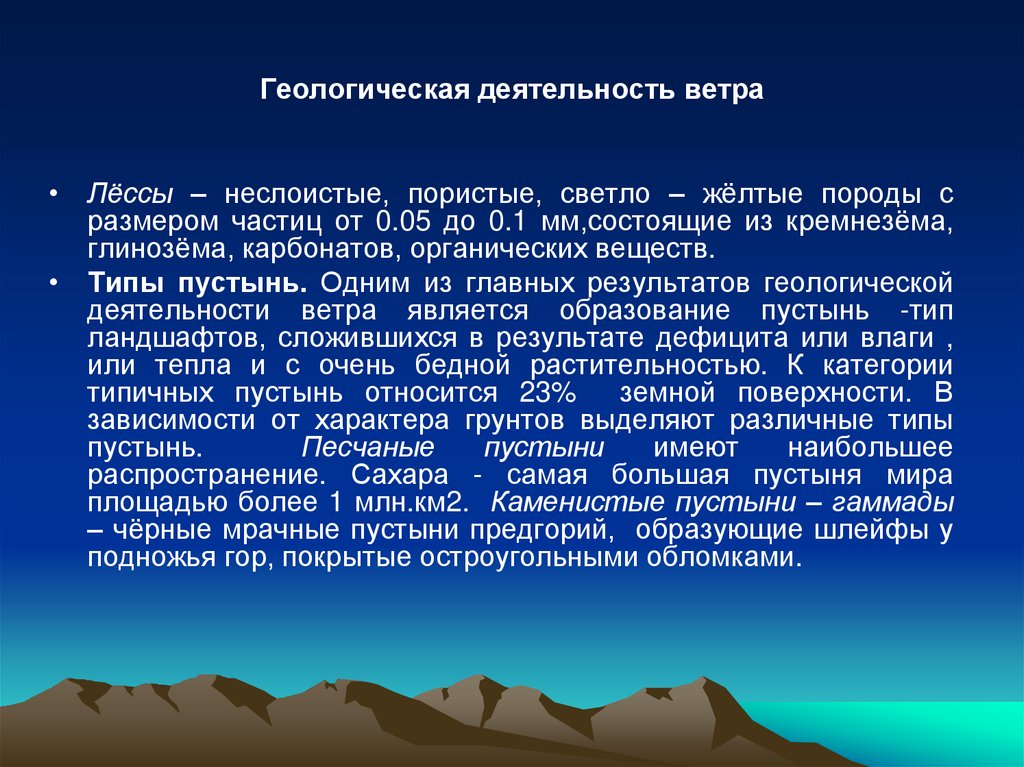

48. Геологическая деятельность ветра

• Лёссы – неслоистые, пористые, светло – жёлтые породы с
размером частиц от 0.05 до 0.1 мм,состоящие из кремнезёма,
глинозёма, карбонатов, органических веществ.
• Типы пустынь. Одним из главных результатов геологической
деятельности ветра является образование пустынь -тип
ландшафтов, сложившихся в результате дефицита или влаги ,
или тепла и с очень бедной растительностью. К категории
типичных пустынь относится 23% земной поверхности. В
зависимости от характера грунтов выделяют различные типы
пустынь.
Песчаные
пустыни
имеют
наибольшее
распространение. Сахара - самая большая пустыня мира
площадью более 1 млн.км2. Каменистые пустыни – гаммады
– чёрные мрачные пустыни предгорий, образующие шлейфы у
подножья гор, покрытые остроугольными обломками.

49. Геологическая деятельность ветра

• Лёссовые пустыни –адыры –образуются на окраинах песчаных
пустынь за счёт аккумуляции самых мелких пылевидных частиц,
переносимых ветром. Они изрезаны сетью оврагов.
• Такыры – глинистые пустыни – возникают на дне периодически
пересыхающих озёр или на месте речных разливов в зонах
пустынь и полупустынь.
• Есть ещё солончаковые пустыни или шоры, образующиеся на
месте периодически пересыхающих озёр и гипсовые (плато
Устюрт ).

50. Такыр

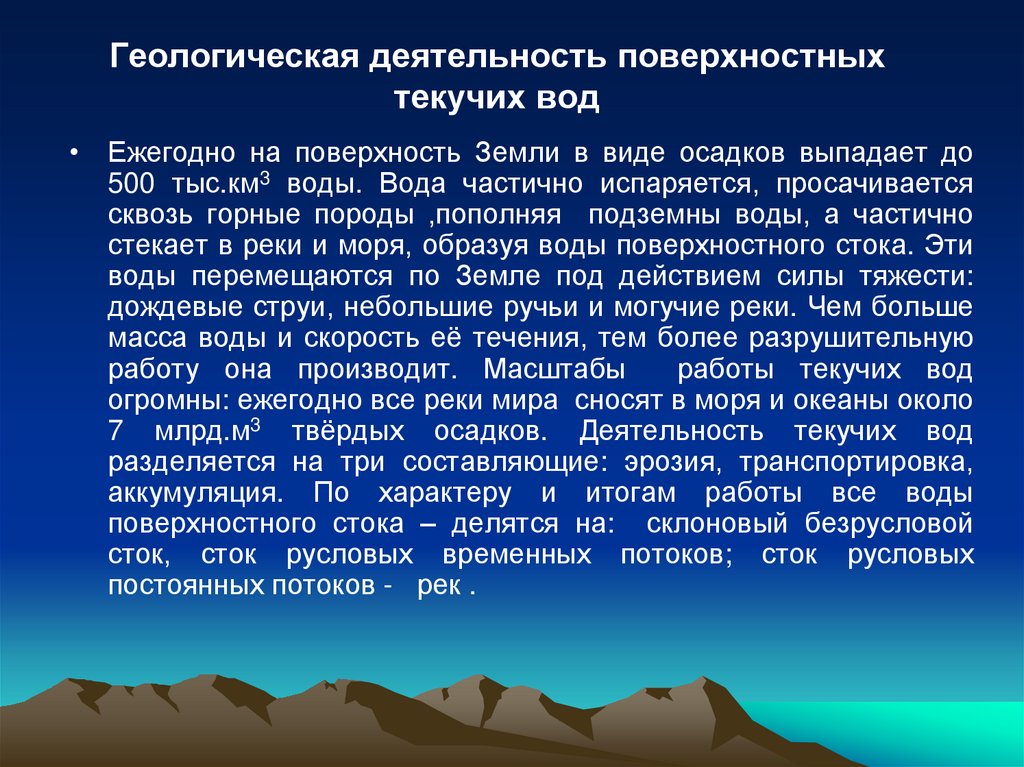

51. Геологическая деятельность поверхностных текучих вод

52. Геологическая деятельность поверхностных текучих вод

• Ежегодно на поверхность Земли в виде осадков выпадает до
500 тыс.км3 воды. Вода частично испаряется, просачивается
сквозь горные породы ,пополняя подземны воды, а частично
стекает в реки и моря, образуя воды поверхностного стока. Эти
воды перемещаются по Земле под действием силы тяжести:
дождевые струи, небольшие ручьи и могучие реки. Чем больше
масса воды и скорость её течения, тем более разрушительную
работу она производит. Масштабы
работы текучих вод
огромны: ежегодно все реки мира сносят в моря и океаны около
7 млрд.м3 твёрдых осадков. Деятельность текучих вод
разделяется на три составляющие: эрозия, транспортировка,
аккумуляция. По характеру и итогам работы все воды
поверхностного стока – делятся на: склоновый безрусловой
сток, сток русловых временных потоков; сток русловых
постоянных потоков - рек .

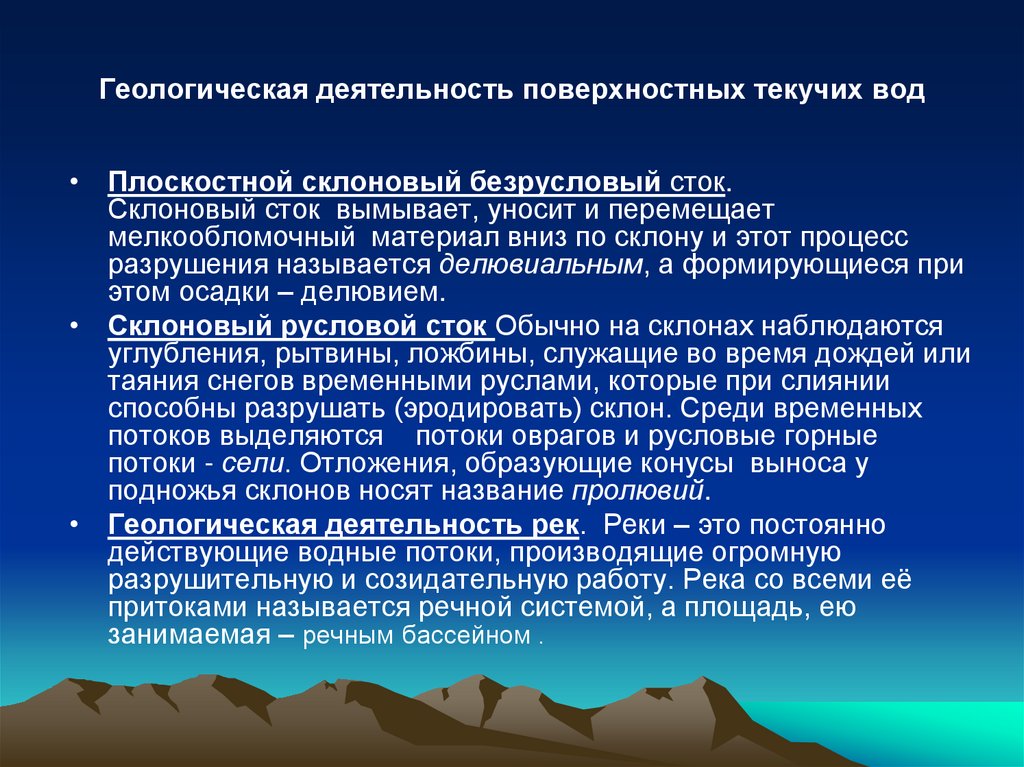

53. Геологическая деятельность поверхностных текучих вод

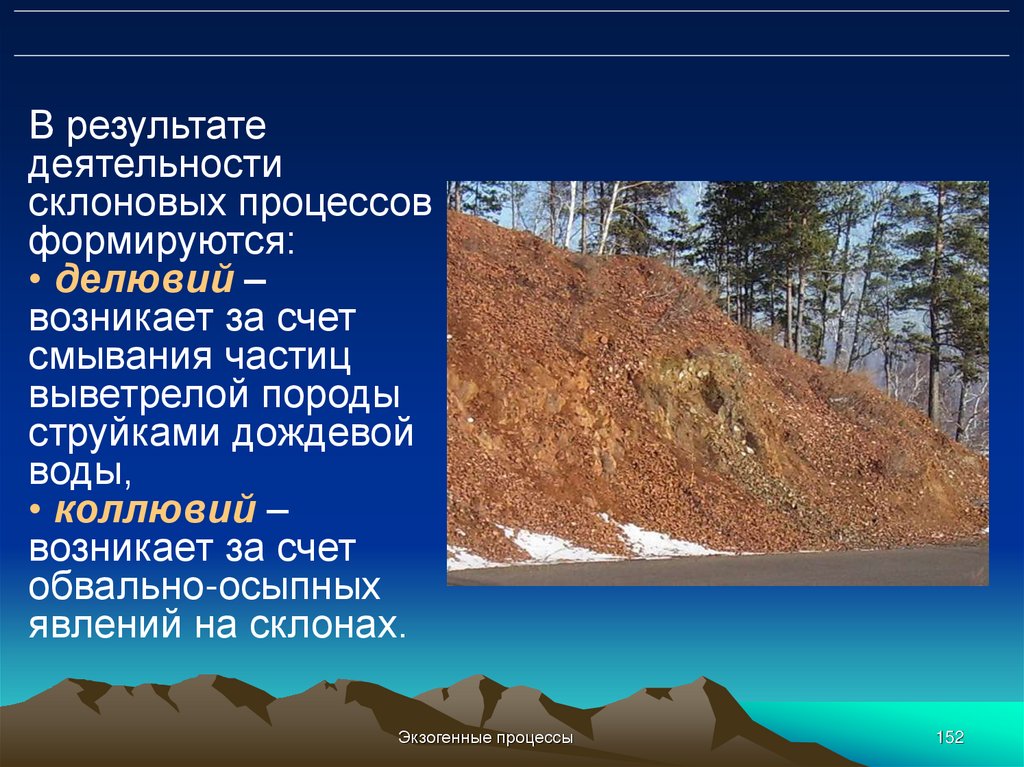

• Плоскостной склоновый безрусловый сток.
Склоновый сток вымывает, уносит и перемещает
мелкообломочный материал вниз по склону и этот процесс
разрушения называется делювиальным, а формирующиеся при
этом осадки – делювием.
• Склоновый русловой сток Обычно на склонах наблюдаются
углубления, рытвины, ложбины, служащие во время дождей или
таяния снегов временными руслами, которые при слиянии
способны разрушать (эродировать) склон. Среди временных
потоков выделяются потоки оврагов и русловые горные
потоки - сели. Отложения, образующие конусы выноса у
подножья склонов носят название пролювий.
• Геологическая деятельность рек. Реки – это постоянно
действующие водные потоки, производящие огромную
разрушительную и созидательную работу. Река со всеми её
притоками называется речной системой, а площадь, ею
занимаемая – речным бассейном .

54. Склоновый площадной смыв

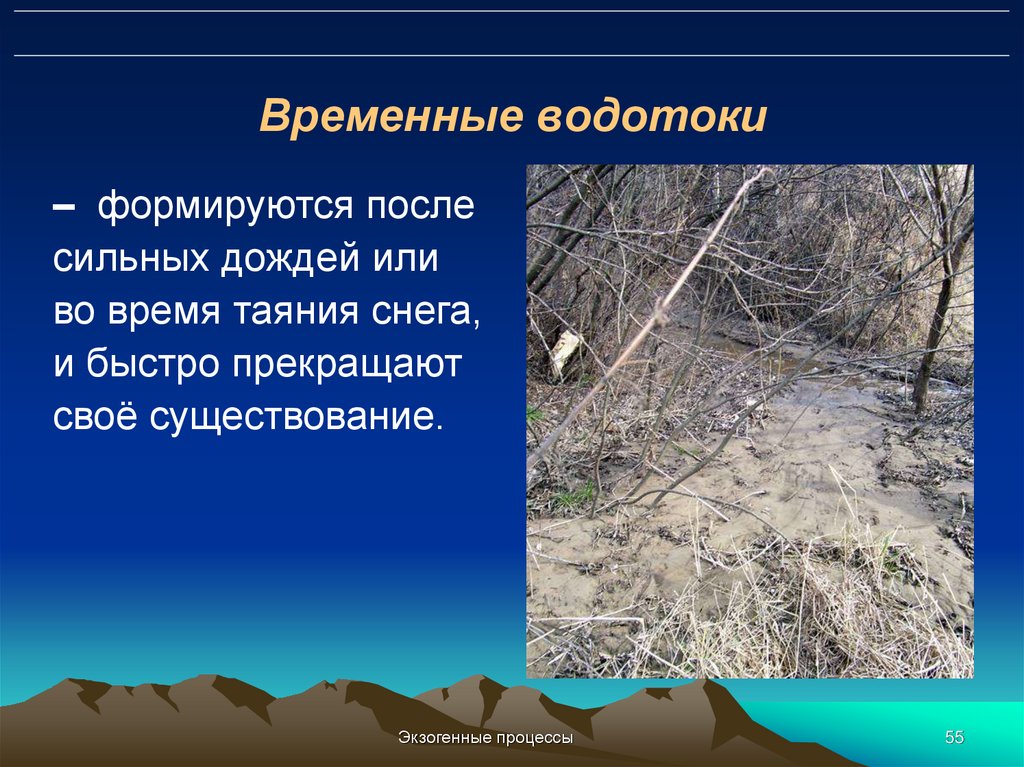

55. Временные водотоки

– формируются после
сильных дождей или
во время таяния снега,
и быстро прекращают
своё существование.
Экзогенные процессы
55

56.

В результате
деятельности
временных
водных потоков
формируется
пролювий.
Экзогенные процессы
56

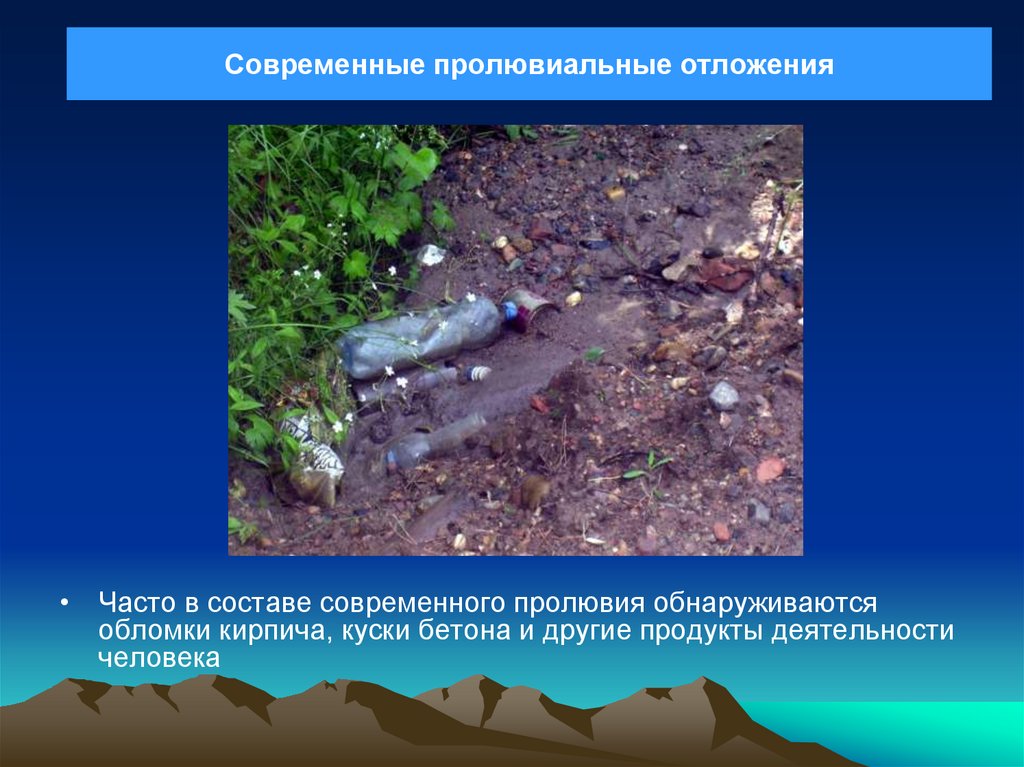

57. Современные пролювиальные отложения

• Часто в составе современного пролювия обнаруживаются
обломки кирпича, куски бетона и другие продукты деятельности
человека

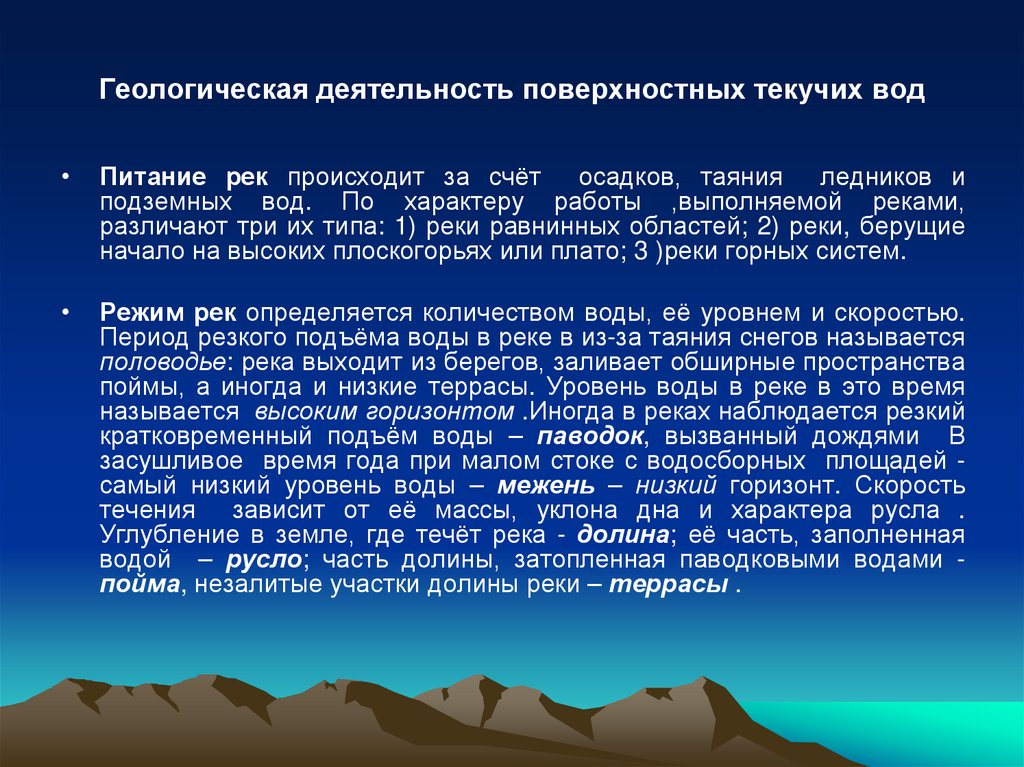

58. Геологическая деятельность поверхностных текучих вод

Питание рек происходит за счёт осадков, таяния ледников и
подземных вод. По характеру работы ,выполняемой реками,
различают три их типа: 1) реки равнинных областей; 2) реки, берущие
начало на высоких плоскогорьях или плато; 3 )реки горных систем.
Режим рек определяется количеством воды, её уровнем и скоростью.
Период резкого подъёма воды в реке в из-за таяния снегов называется
половодье: река выходит из берегов, заливает обширные пространства
поймы, а иногда и низкие террасы. Уровень воды в реке в это время
называется высоким горизонтом .Иногда в реках наблюдается резкий
кратковременный подъём воды – паводок, вызванный дождями В
засушливое время года при малом стоке с водосборных площадей самый низкий уровень воды – межень – низкий горизонт. Скорость
течения зависит от её массы, уклона дна и характера русла .
Углубление в земле, где течёт река - долина; её часть, заполненная
водой – русло; часть долины, затопленная паводковыми водами пойма, незалитые участки долины реки – террасы .

59. Геологическая деятельность поверхностных текучих вод

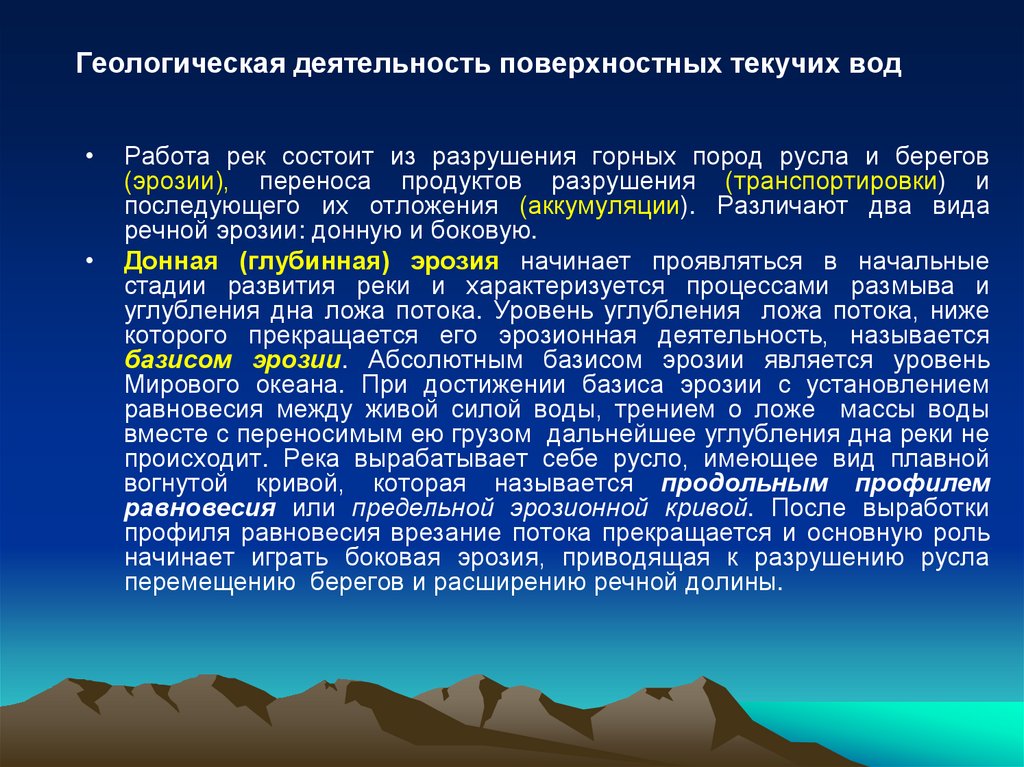

Работа рек состоит из разрушения горных пород русла и берегов
(эрозии), переноса продуктов разрушения (транспортировки) и
последующего их отложения (аккумуляции). Различают два вида
речной эрозии: донную и боковую.
Донная (глубинная) эрозия начинает проявляться в начальные
стадии развития реки и характеризуется процессами размыва и
углубления дна ложа потока. Уровень углубления ложа потока, ниже
которого прекращается его эрозионная деятельность, называется
базисом эрозии. Абсолютным базисом эрозии является уровень
Мирового океана. При достижении базиса эрозии с установлением
равновесия между живой силой воды, трением о ложе массы воды
вместе с переносимым ею грузом дальнейшее углубления дна реки не
происходит. Река вырабатывает себе русло, имеющее вид плавной
вогнутой кривой, которая называется продольным профилем
равновесия или предельной эрозионной кривой. После выработки
профиля равновесия врезание потока прекращается и основную роль
начинает играть боковая эрозия, приводящая к разрушению русла
перемещению берегов и расширению речной долины.

60. Геологическая деятельность поверхностных текучих вод

• Выработка
продольного
профиля
равновесия
реки

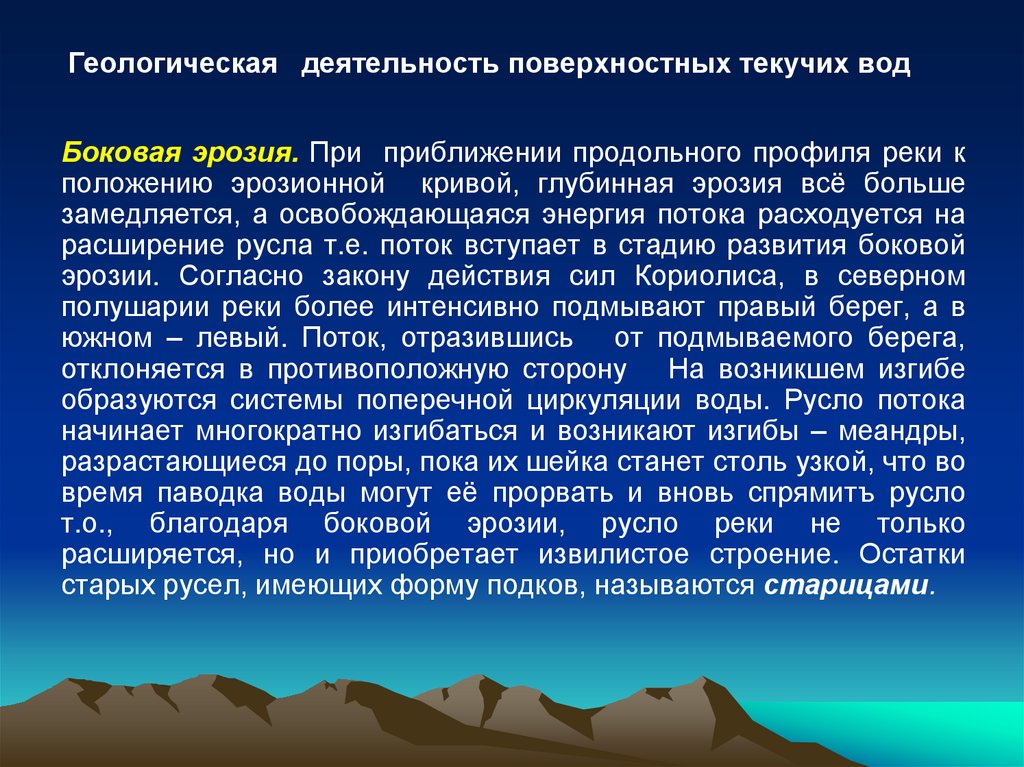

61. Геологическая деятельность поверхностных текучих вод

Боковая эрозия. При приближении продольного профиля реки к
положению эрозионной кривой, глубинная эрозия всё больше
замедляется, а освобождающаяся энергия потока расходуется на
расширение русла т.е. поток вступает в стадию развития боковой
эрозии. Согласно закону действия сил Кориолиса, в северном
полушарии реки более интенсивно подмывают правый берег, а в
южном – левый. Поток, отразившись от подмываемого берега,
отклоняется в противоположную сторону На возникшем изгибе
образуются системы поперечной циркуляции воды. Русло потока
начинает многократно изгибаться и возникают изгибы – меандры,
разрастающиеся до поры, пока их шейка станет столь узкой, что во
время паводка воды могут её прорвать и вновь спрямитъ русло
т.о., благодаря боковой эрозии, русло реки не только
расширяется, но и приобретает извилистое строение. Остатки
старых русел, имеющих форму подков, называются старицами.

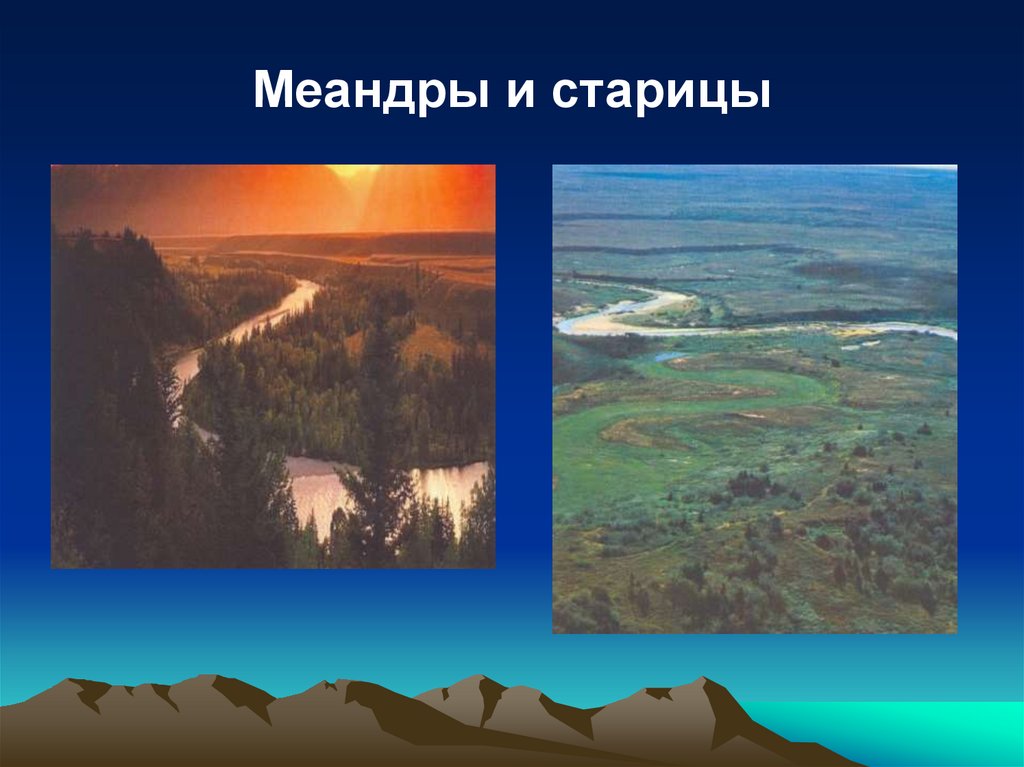

62. Меандры и старицы

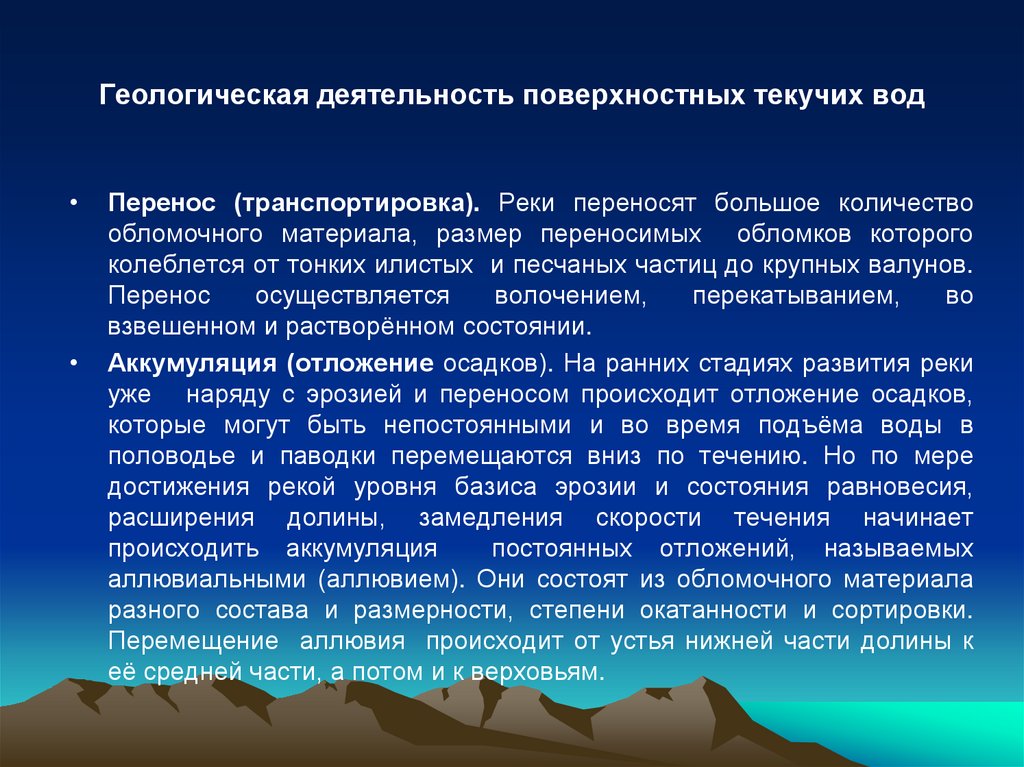

63. Геологическая деятельность поверхностных текучих вод

Перенос (транспортировка). Реки переносят большое количество
обломочного материала, размер переносимых обломков которого
колеблется от тонких илистых и песчаных частиц до крупных валунов.
Перенос
осуществляется
волочением,
перекатыванием,
во
взвешенном и растворённом состоянии.
Аккумуляция (отложение осадков). На ранних стадиях развития реки
уже наряду с эрозией и переносом происходит отложение осадков,
которые могут быть непостоянными и во время подъёма воды в
половодье и паводки перемещаются вниз по течению. Но по мере
достижения рекой уровня базиса эрозии и состояния равновесия,
расширения долины, замедления скорости течения начинает
происходить аккумуляция
постоянных отложений, называемых
аллювиальными (аллювием). Они состоят из обломочного материала
разного состава и размерности, степени окатанности и сортировки.
Перемещение аллювия происходит от устья нижней части долины к
её средней части, а потом и к верховьям.

64.

Отложения,
накапливающиеся
в речных долинах
в результате
деятельности
речных потоков,
называются
аллювием.
Экзогенные процессы
64

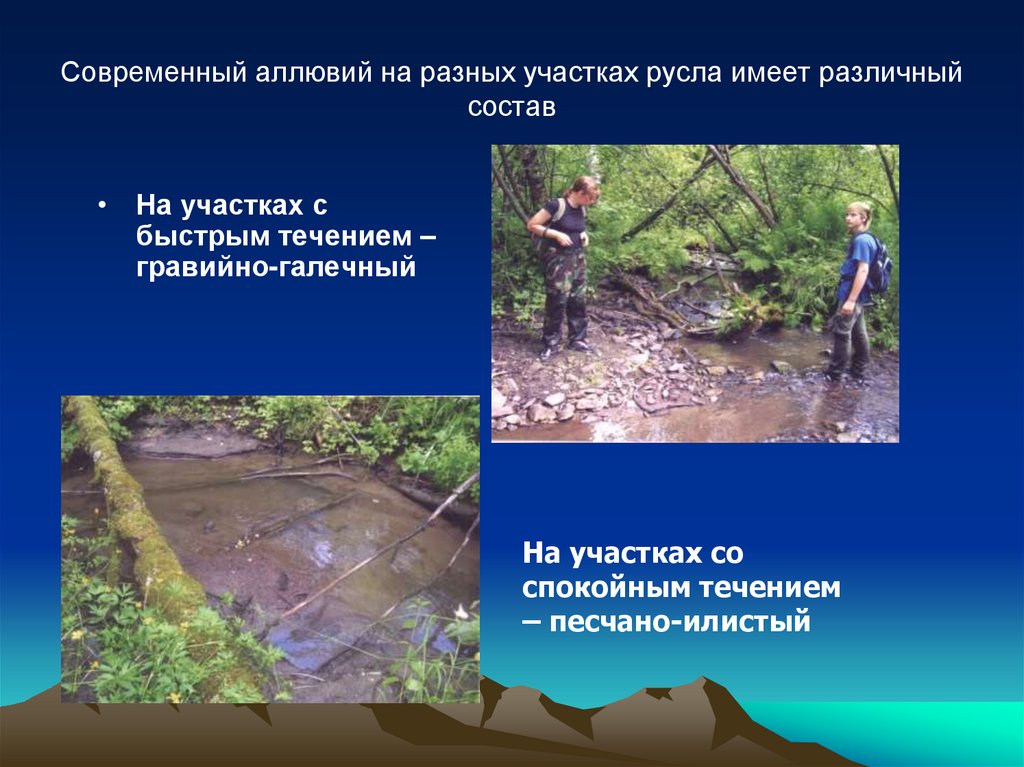

65. Современный аллювий на разных участках русла имеет различный состав

• На участках с
быстрым течением –
гравийно-галечный
На участках со
спокойным течением
– песчано-илистый

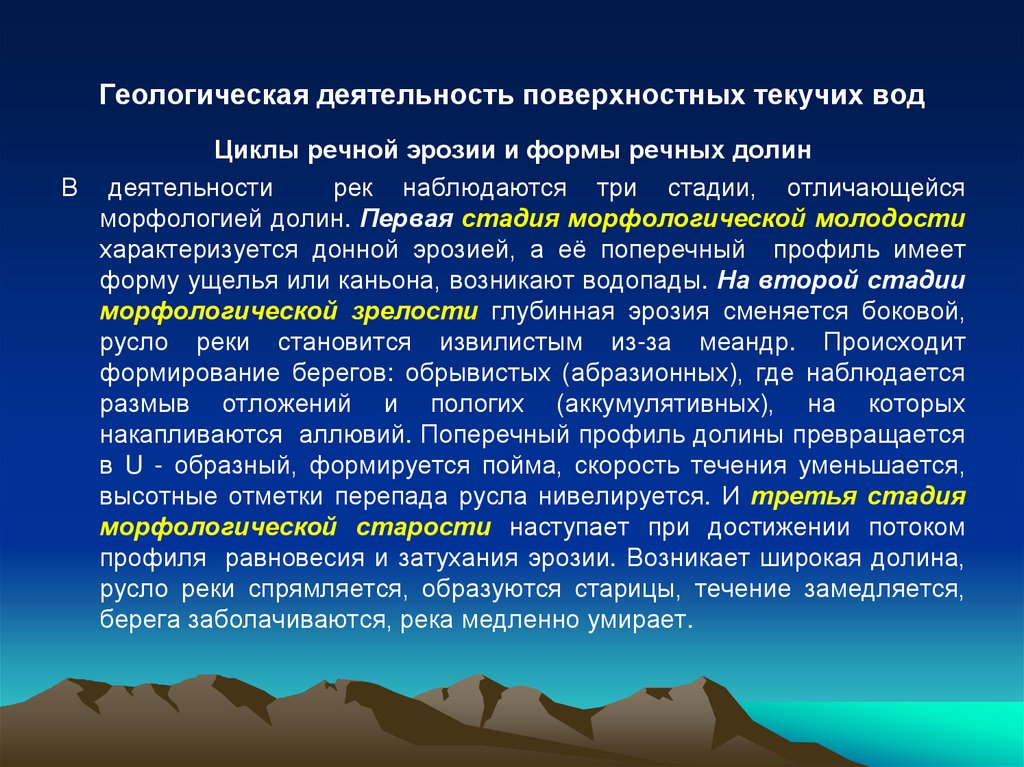

66. Геологическая деятельность поверхностных текучих вод

Циклы речной эрозии и формы речных долин
В деятельности
рек наблюдаются три стадии, отличающейся
морфологией долин. Первая стадия морфологической молодости
характеризуется донной эрозией, а её поперечный профиль имеет
форму ущелья или каньона, возникают водопады. На второй стадии
морфологической зрелости глубинная эрозия сменяется боковой,
русло реки становится извилистым из-за меандр. Происходит
формирование берегов: обрывистых (абразионных), где наблюдается
размыв отложений и пологих (аккумулятивных), на которых
накапливаются аллювий. Поперечный профиль долины превращается
в U - образный, формируется пойма, скорость течения уменьшается,
высотные отметки перепада русла нивелируется. И третья стадия
морфологической старости наступает при достижении потоком
профиля равновесия и затухания эрозии. Возникает широкая долина,
русло реки спрямляется, образуются старицы, течение замедляется,
берега заболачиваются, река медленно умирает.

67. Геологическая деятельность поверхностных текучих вод

Каньон р. Колорадо
Водопад

68. Геологическая деятельность поверхностных текучих вод

Ущелье реки

69. Геологическая деятельность поверхностных текучих вод

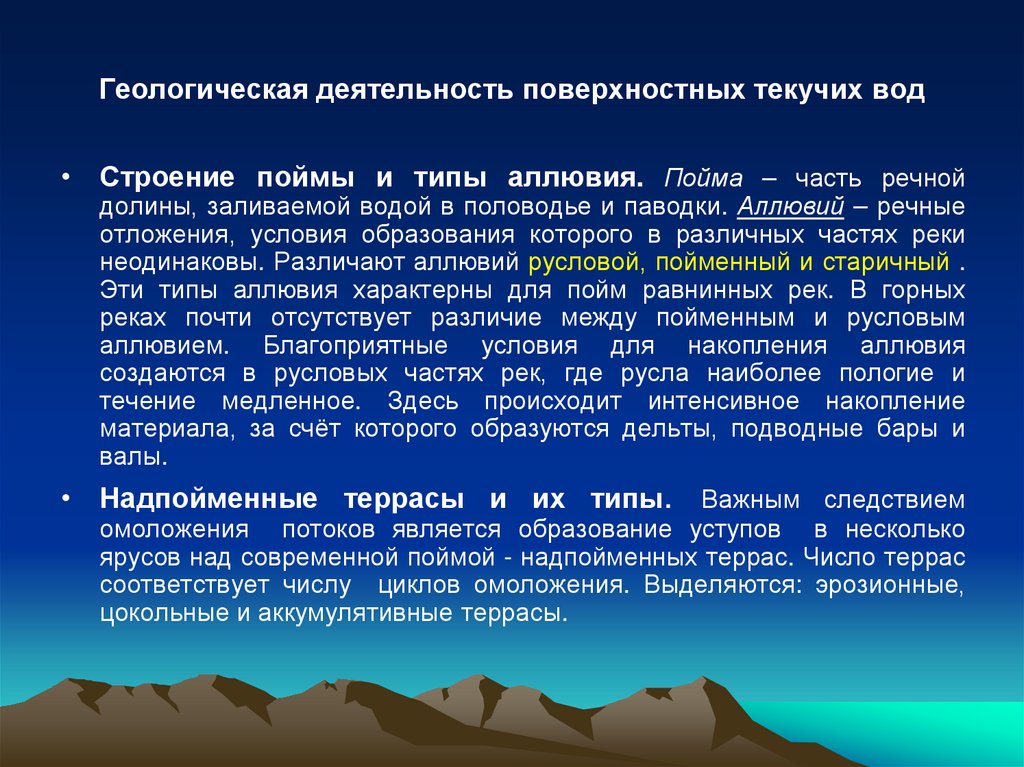

• Строение поймы и типы аллювия. Пойма – часть речной
долины, заливаемой водой в половодье и паводки. Аллювий – речные
отложения, условия образования которого в различных частях реки
неодинаковы. Различают аллювий русловой, пойменный и старичный .
Эти типы аллювия характерны для пойм равнинных рек. В горных
реках почти отсутствует различие между пойменным и русловым
аллювием. Благоприятные условия для накопления аллювия
создаются в русловых частях рек, где русла наиболее пологие и
течение медленное. Здесь происходит интенсивное накопление
материала, за счёт которого образуются дельты, подводные бары и
валы.
• Надпойменные террасы и их типы. Важным следствием
омоложения потоков является образование уступов в несколько
ярусов над современной поймой - надпойменных террас. Число террас
соответствует числу циклов омоложения. Выделяются: эрозионные,
цокольные и аккумулятивные террасы.

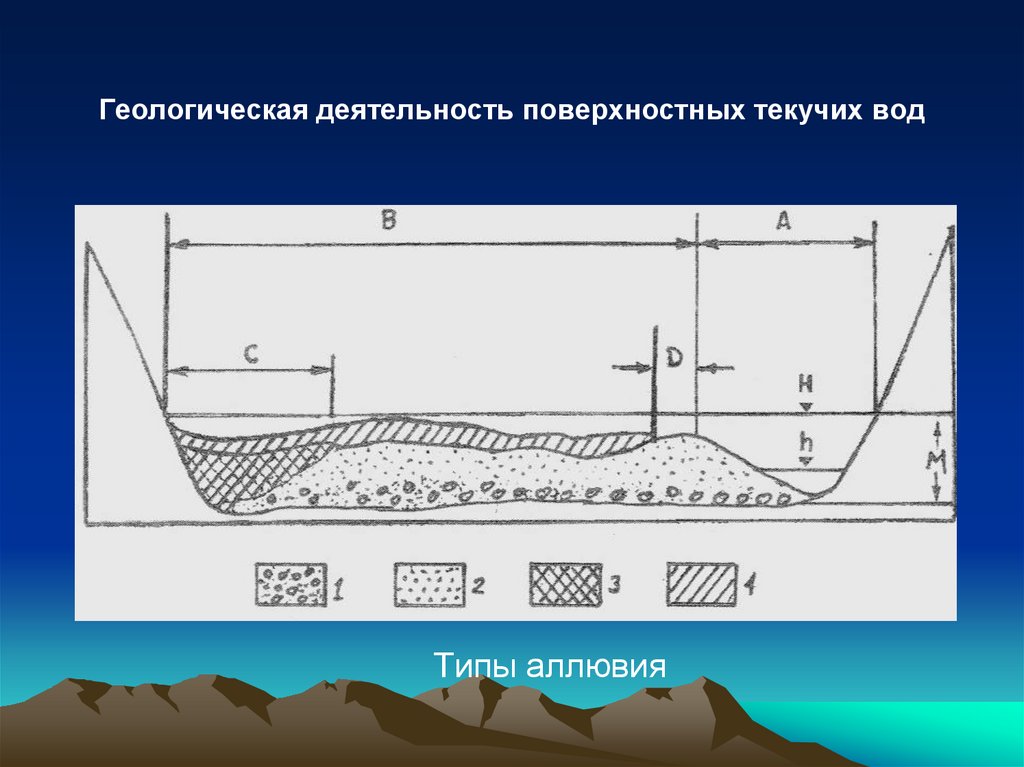

70. Геологическая деятельность поверхностных текучих вод

Типы аллювия

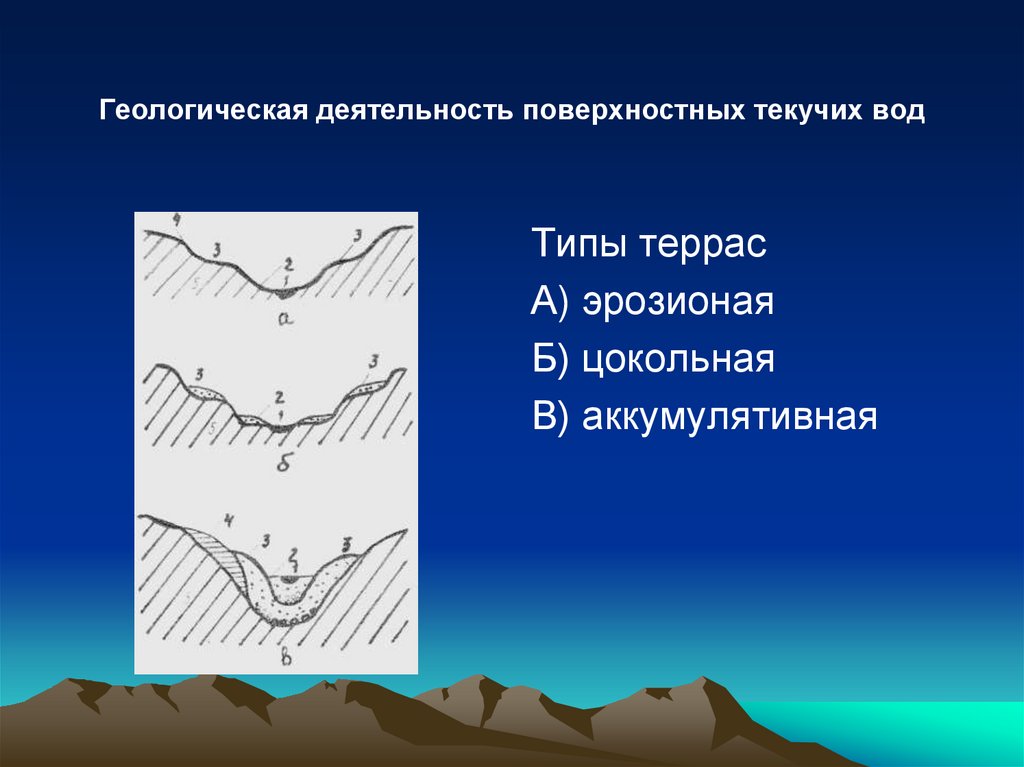

71. Геологическая деятельность поверхностных текучих вод

Типы террас
А) эрозионая
Б) цокольная
В) аккумулятивная

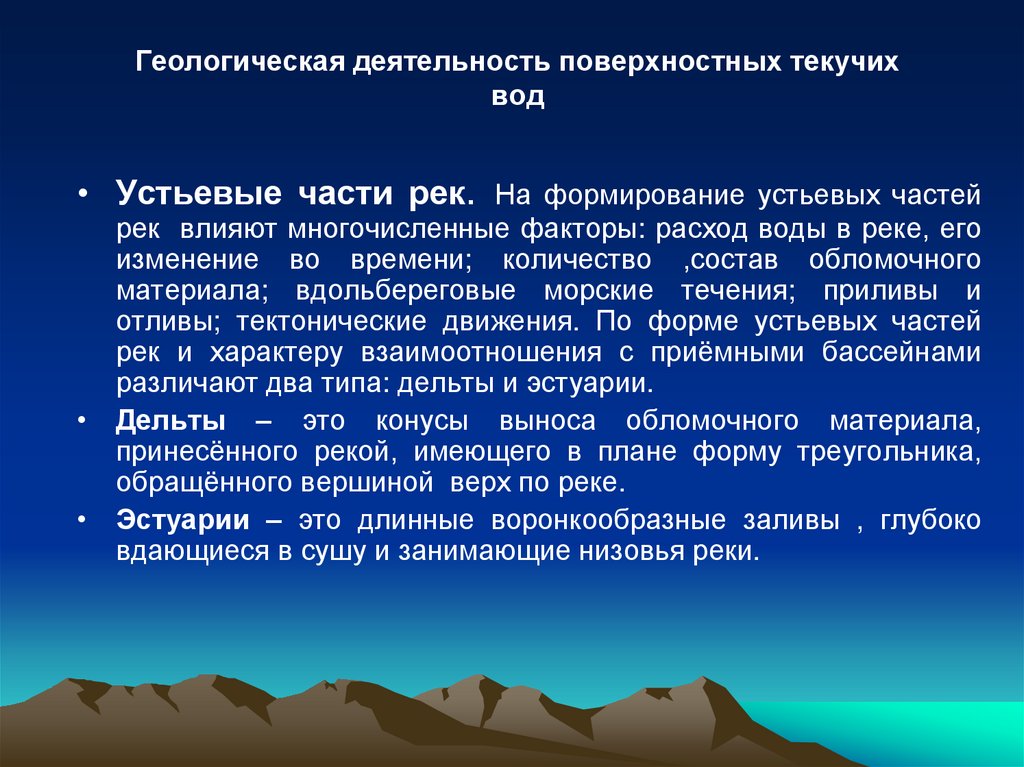

72. Геологическая деятельность поверхностных текучих вод

• Устьевые части рек. На формирование устьевых частей
рек влияют многочисленные факторы: расход воды в реке, его
изменение во времени; количество ,состав обломочного
материала; вдольбереговые морские течения; приливы и
отливы; тектонические движения. По форме устьевых частей
рек и характеру взаимоотношения с приёмными бассейнами
различают два типа: дельты и эстуарии.
• Дельты – это конусы выноса обломочного материала,
принесённого рекой, имеющего в плане форму треугольника,
обращённого вершиной верх по реке.
• Эстуарии – это длинные воронкообразные заливы , глубоко
вдающиеся в сушу и занимающие низовья реки.

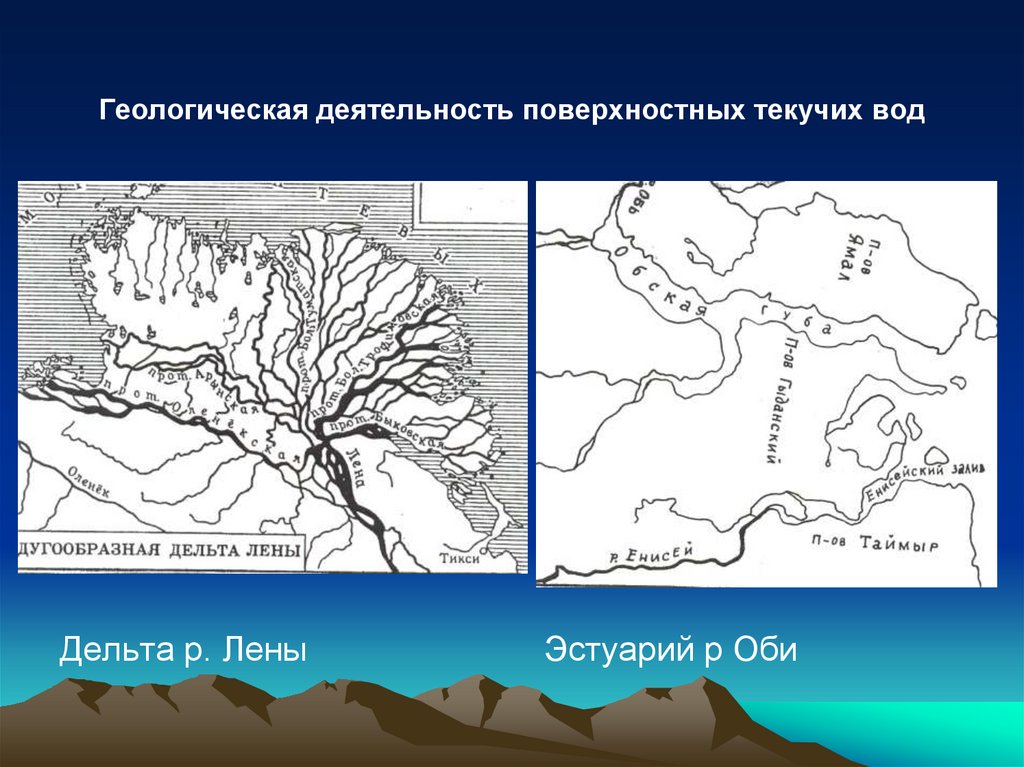

73. Геологическая деятельность поверхностных текучих вод

Дельта р. Лены
Эстуарий р Оби

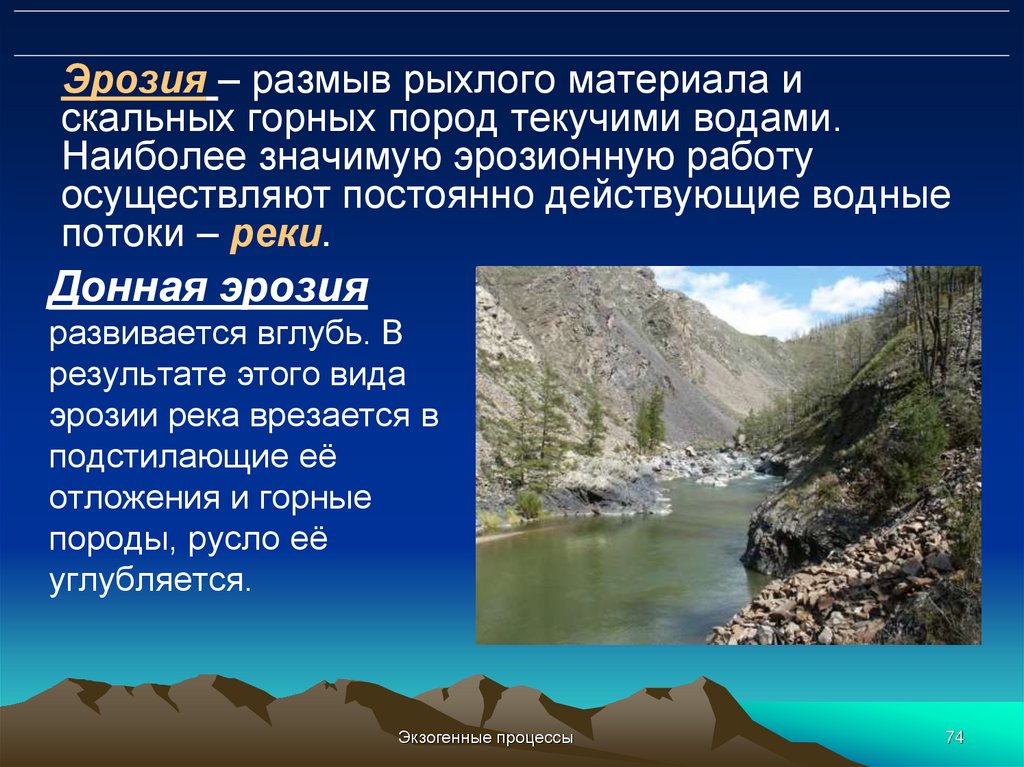

74. Эрозия – размыв рыхлого материала и скальных горных пород текучими водами. Наиболее значимую эрозионную работу осуществляют

постоянно действующие водные
потоки – реки.
Донная эрозия
развивается вглубь. В
результате этого вида
эрозии река врезается в
подстилающие её
отложения и горные
породы, русло её
углубляется.
Экзогенные процессы
74

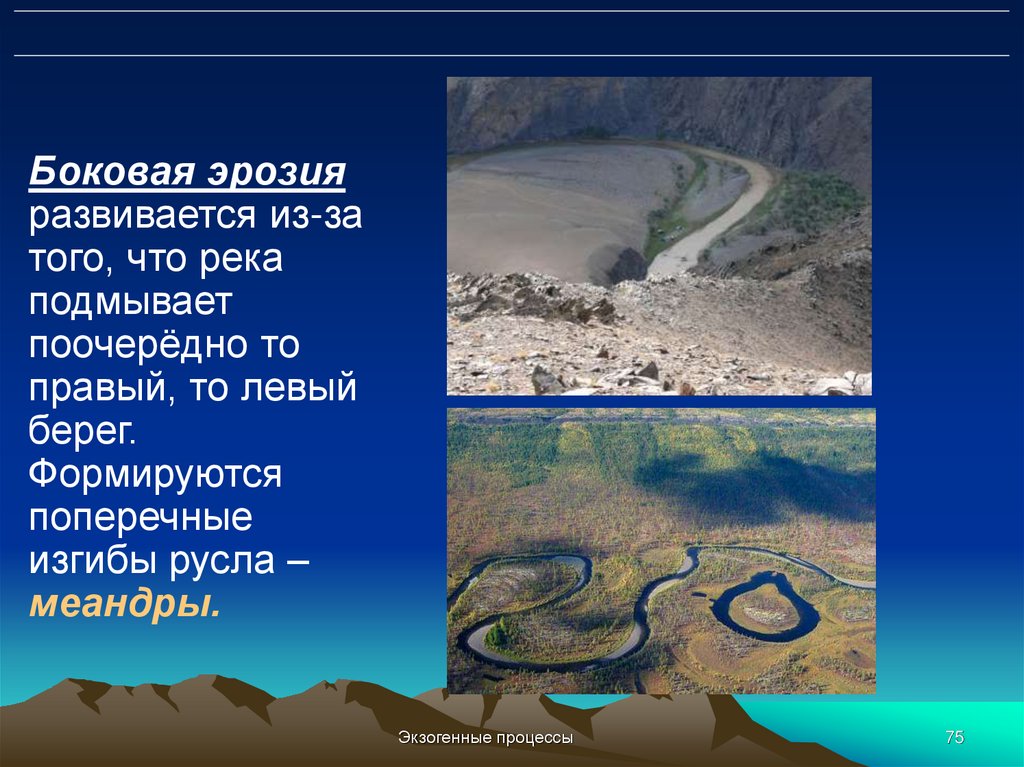

75.

Боковая эрозия
развивается из-за
того, что река
подмывает
поочерёдно то
правый, то левый
берег.
Формируются
поперечные
изгибы русла –
меандры.
Экзогенные процессы
75

76. ГЕОЛОГИЧЕСКАЯ ДЕЯТЕЛЬНОСТЬ МОРЯ

77.

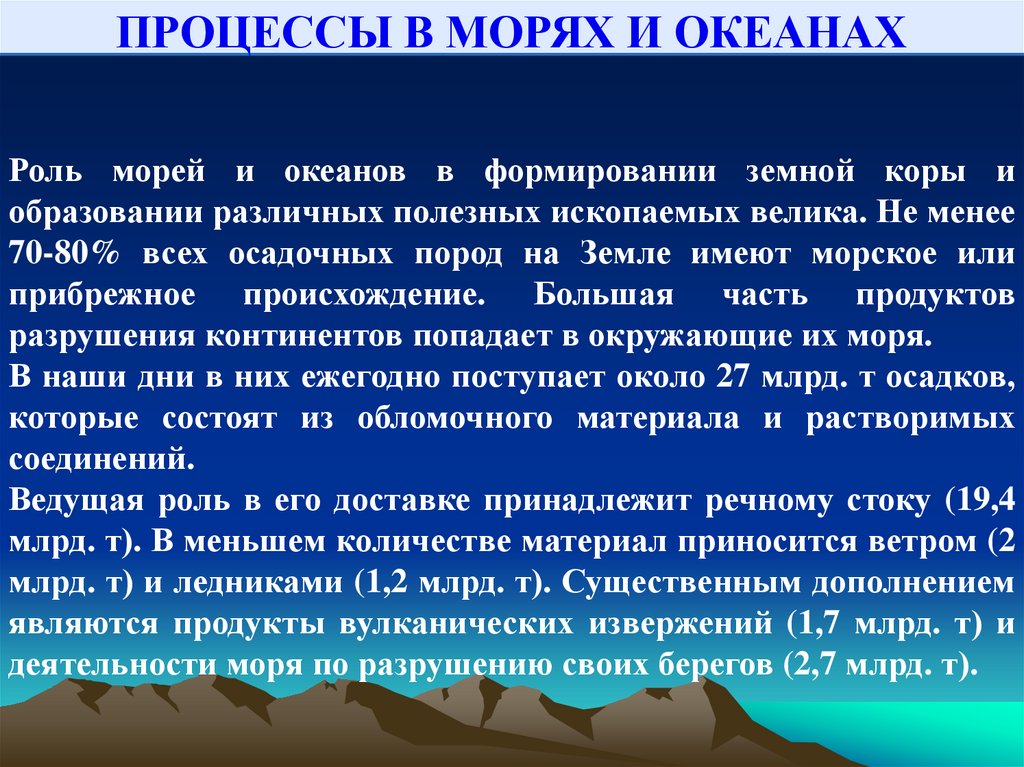

ПРОЦЕССЫ В МОРЯХ И ОКЕАНАХ
Роль морей и океанов в формировании земной коры и
образовании различных полезных ископаемых велика. Не менее
70-80% всех осадочных пород на Земле имеют морское или
прибрежное происхождение. Большая часть продуктов
разрушения континентов попадает в окружающие их моря.
В наши дни в них ежегодно поступает около 27 млрд. т осадков,
которые состоят из обломочного материала и растворимых
соединений.
Ведущая роль в его доставке принадлежит речному стоку (19,4
млрд. т). В меньшем количестве материал приносится ветром (2
млрд. т) и ледниками (1,2 млрд. т). Существенным дополнением
являются продукты вулканических извержений (1,7 млрд. т) и
деятельности моря по разрушению своих берегов (2,7 млрд. т).

78.

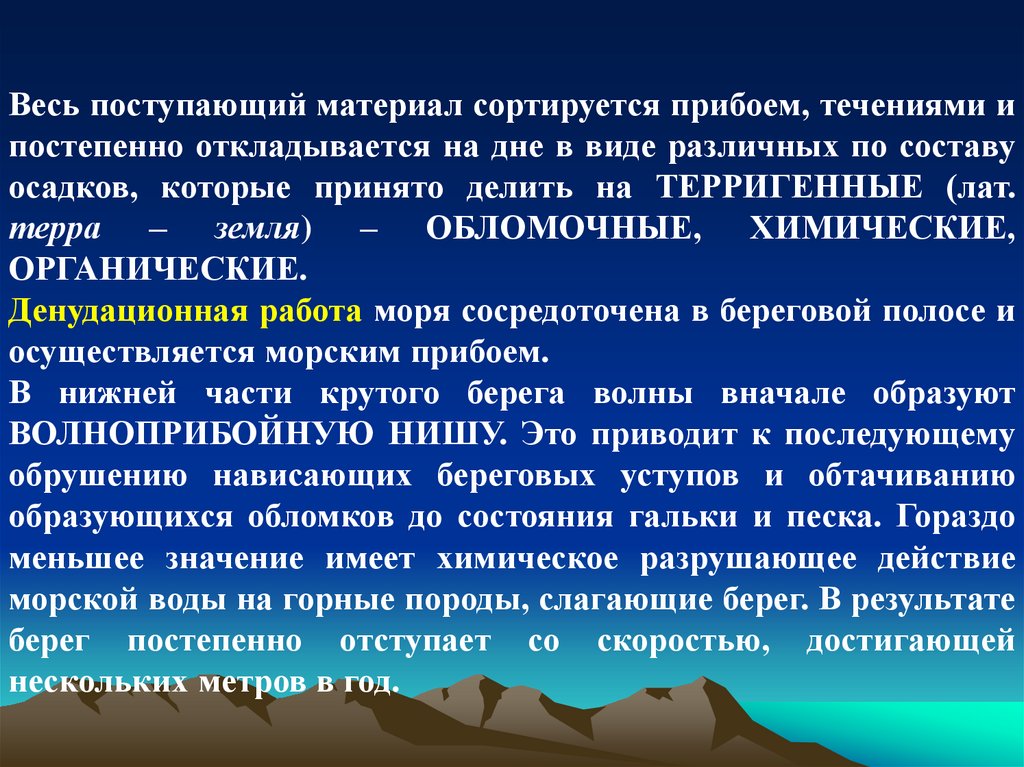

Весь поступающий материал сортируется прибоем, течениями и
постепенно откладывается на дне в виде различных по составу
осадков, которые принято делить на ТЕРРИГЕННЫЕ (лат.
терра – земля) – ОБЛОМОЧНЫЕ, ХИМИЧЕСКИЕ,
ОРГАНИЧЕСКИЕ.
Денудационная работа моря сосредоточена в береговой полосе и
осуществляется морским прибоем.
В нижней части крутого берега волны вначале образуют
ВОЛНОПРИБОЙНУЮ НИШУ. Это приводит к последующему
обрушению нависающих береговых уступов и обтачиванию
образующихся обломков до состояния гальки и песка. Гораздо
меньшее значение имеет химическое разрушающее действие
морской воды на горные породы, слагающие берег. В результате
берег постепенно отступает со скоростью, достигающей
нескольких метров в год.

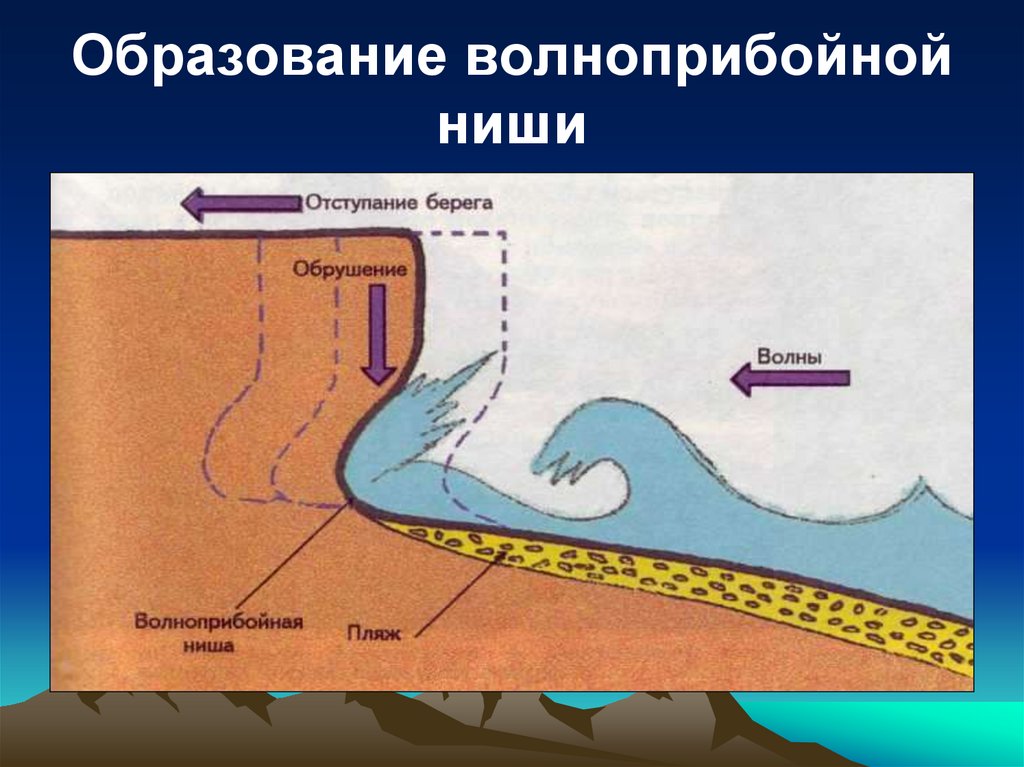

79. Образование волноприбойной ниши

80.

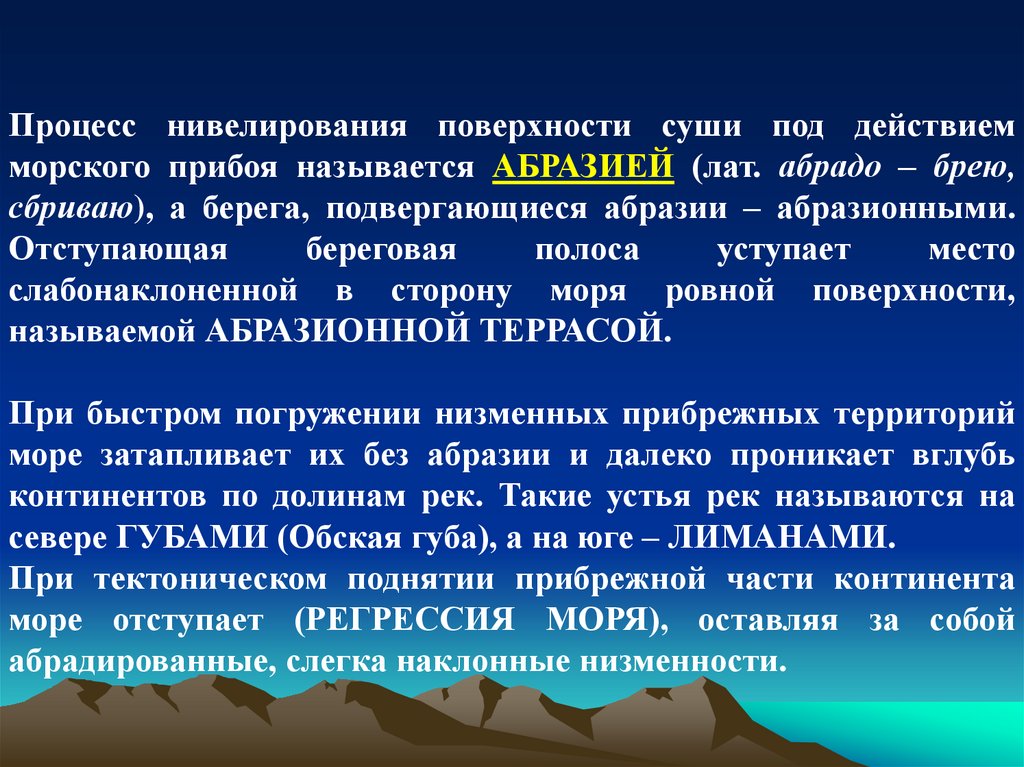

Процесс нивелирования поверхности суши под действием
морского прибоя называется АБРАЗИЕЙ (лат. абрадо – брею,
сбриваю), а берега, подвергающиеся абразии – абразионными.
Отступающая
береговая
полоса
уступает
место
слабонаклоненной в сторону моря ровной поверхности,
называемой АБРАЗИОННОЙ ТЕРРАСОЙ.
При быстром погружении низменных прибрежных территорий
море затапливает их без абразии и далеко проникает вглубь
континентов по долинам рек. Такие устья рек называются на
севере ГУБАМИ (Обская губа), а на юге – ЛИМАНАМИ.
При тектоническом поднятии прибрежной части континента
море отступает (РЕГРЕССИЯ МОРЯ), оставляя за собой
абрадированные, слегка наклонные низменности.

81.

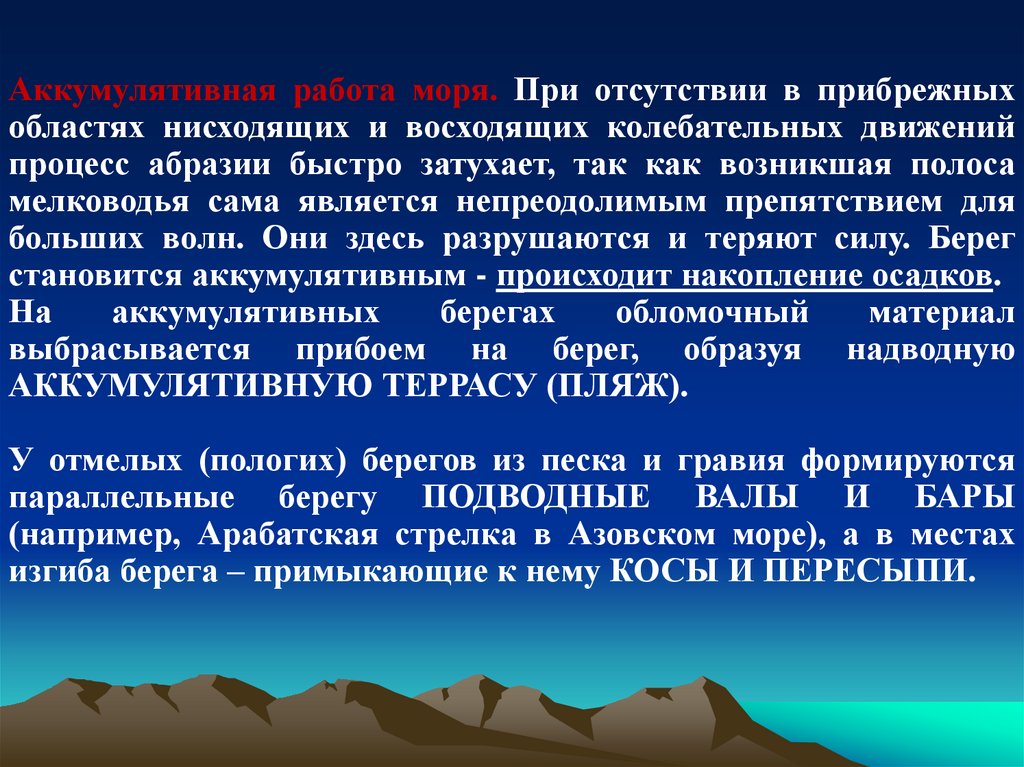

Аккумулятивная работа моря. При отсутствии в прибрежных
областях нисходящих и восходящих колебательных движений
процесс абразии быстро затухает, так как возникшая полоса
мелководья сама является непреодолимым препятствием для
больших волн. Они здесь разрушаются и теряют силу. Берег
становится аккумулятивным - происходит накопление осадков.
На
аккумулятивных
берегах
обломочный
материал
выбрасывается прибоем на берег, образуя надводную
АККУМУЛЯТИВНУЮ ТЕРРАСУ (ПЛЯЖ).
У отмелых (пологих) берегов из песка и гравия формируются
параллельные берегу ПОДВОДНЫЕ ВАЛЫ И БАРЫ
(например, Арабатская стрелка в Азовском море), а в местах
изгиба берега – примыкающие к нему КОСЫ И ПЕРЕСЫПИ.

82.

Коса
—
низкая
намывная полоса суши
на берегу моря или
озера, соединяющаяся
одним
концом
с
берегом.

83. ПРОЦЕССЫ В ОЗЕРАХ

84.

Озерные впадины на Земле по своему происхождению делятся
на ЭНДОГЕННЫЕ, ЭКЗОГЕННЫЕ И РЕЛИКТОВЫЕ.
Эндогенные озера образуются при заполнении водой впадин
тектонического происхождения (например, Байкал), кратеров
потухших вулканов.
Экзогенные подразделяются на ЛЕДНИКОВЫЕ, РЕЧНЫЕ,
ПРОВАЛЬНЫЕ (КАРСТОВЫЕ) И ПЛОТИННЫЕ.
Реликтовые озера, когда пресная вода замещает морскую,
заполнявшую котловину в геологическом прошлом.
По гидрологическому режиму озера делятся на ПРОТОЧНЫЕ И
БЕССТОЧНЫЕ, в которых весь приток воды расходуется на
испарение. По степени минерализации воды - ПРЕСНЫЕ и
СОЛЕНЫЕ озера.

85.

Озеро Кратер (эндогенного происхождения - кратер
потухшего вулкана) находится в южном американском
штате Орегон и считается одним из самых
удивительных озер в мире
http://my-walk.ru/chudesa-sveta/ozero-krater-odno-iz-samyx-udivitelnyx-ozer-v-

86.

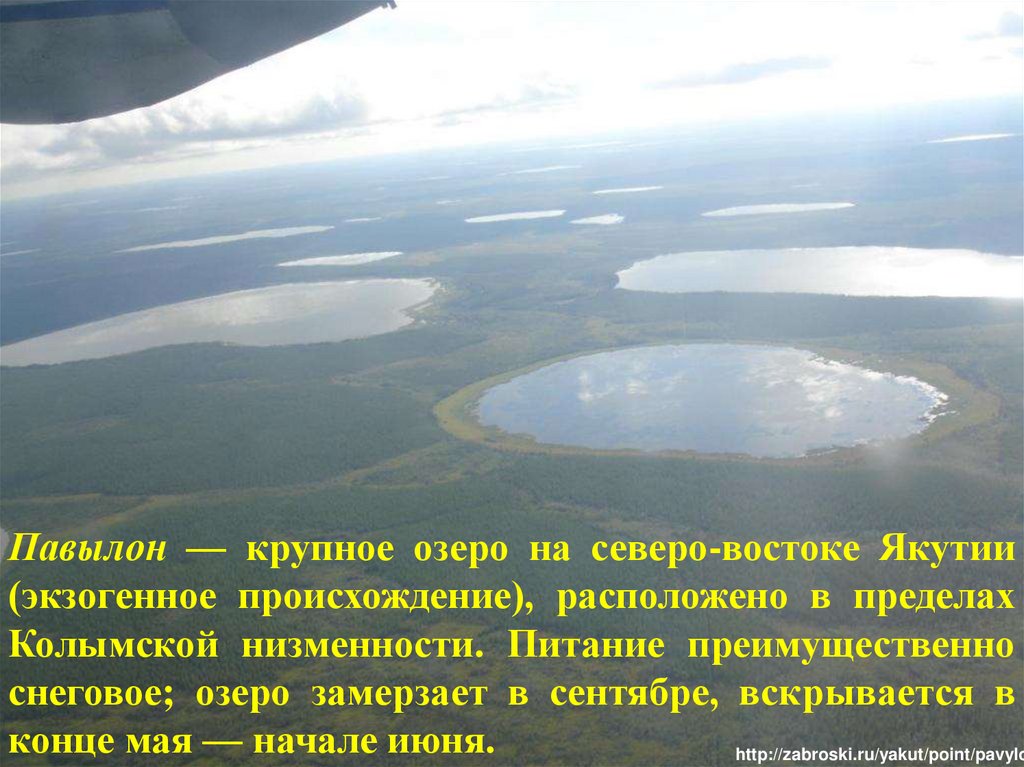

Павылон — крупное озеро на северо-востоке Якутии
(экзогенное происхождение), расположено в пределах
Колымской низменности. Питание преимущественно
снеговое; озеро замерзает в сентябре, вскрывается в
конце мая — начале июня.
http://zabroski.ru/yakut/point/pavylo

87.

Байкал (бур. Байгал
далай, Байгал нуур)
— самое глубокое на
Земле
озеро
тектонического
происхождения
в
южной
части
Восточной
Сибири,
крупнейший
природный резервуар
пресной воды.
Современное значение
максимальной
глубины озера — 1642
м.
http://ru.wikipedia.org/wiki/Байкал

88.

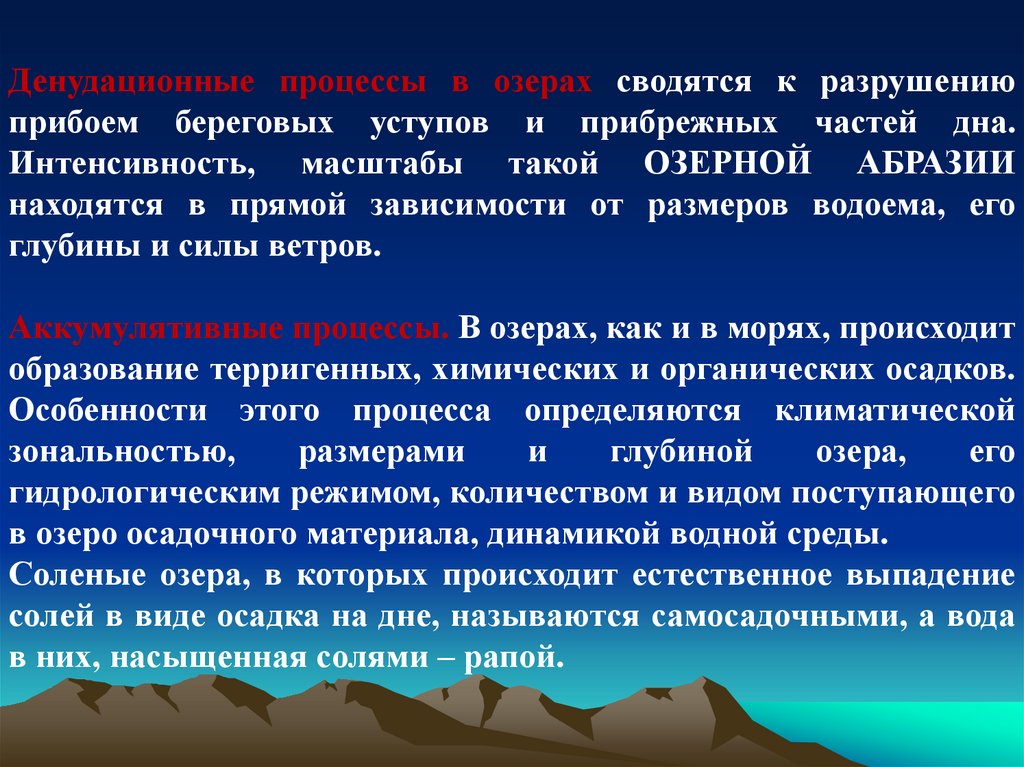

Денудационные процессы в озерах сводятся к разрушению
прибоем береговых уступов и прибрежных частей дна.
Интенсивность, масштабы такой ОЗЕРНОЙ АБРАЗИИ
находятся в прямой зависимости от размеров водоема, его
глубины и силы ветров.
Аккумулятивные процессы. В озерах, как и в морях, происходит
образование терригенных, химических и органических осадков.
Особенности этого процесса определяются климатической
зональностью,
размерами
и
глубиной
озера,
его
гидрологическим режимом, количеством и видом поступающего
в озеро осадочного материала, динамикой водной среды.
Соленые озера, в которых происходит естественное выпадение
солей в виде осадка на дне, называются самосадочными, а вода
в них, насыщенная солями – рапой.

89.

http://24.ua/photo/show/id/43315.htm
Терригенные отложения на берегу озера Байкал

90. ПРОЦЕССЫ В БОЛОТАХ

91.

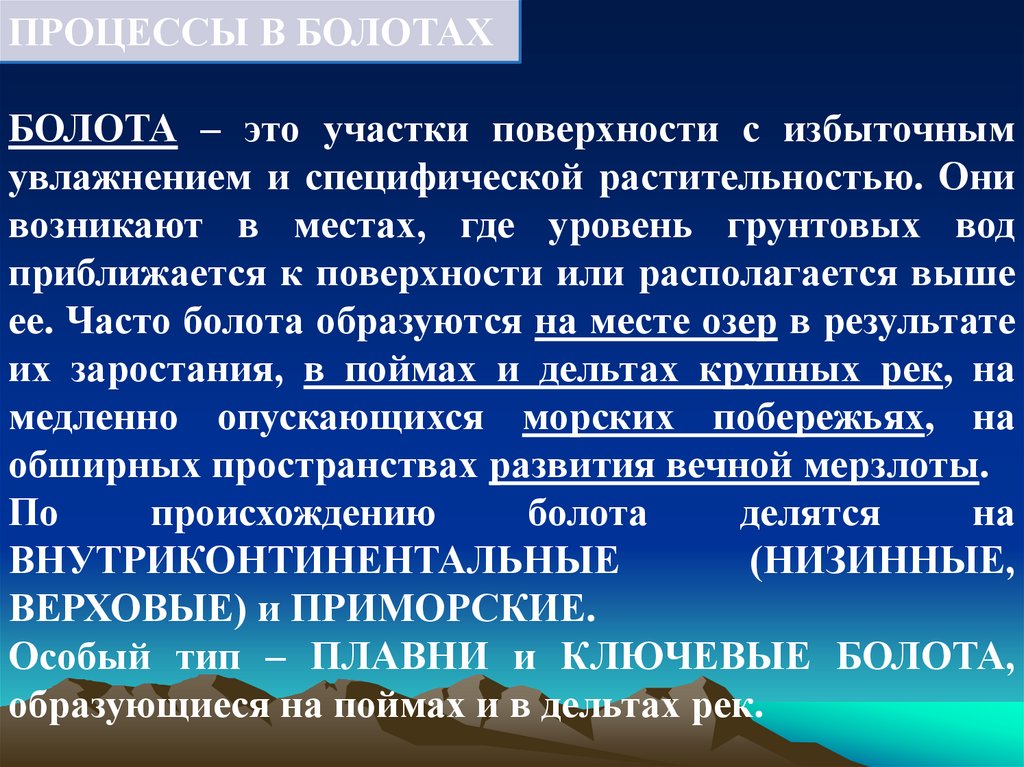

ПРОЦЕССЫ В БОЛОТАХ
БОЛОТА – это участки поверхности с избыточным
увлажнением и специфической растительностью. Они
возникают в местах, где уровень грунтовых вод
приближается к поверхности или располагается выше
ее. Часто болота образуются на месте озер в результате
их заростания, в поймах и дельтах крупных рек, на
медленно опускающихся морских побережьях, на
обширных пространствах развития вечной мерзлоты.
По
происхождению
болота
делятся
на
ВНУТРИКОНТИНЕНТАЛЬНЫЕ
(НИЗИННЫЕ,
ВЕРХОВЫЕ) и ПРИМОРСКИЕ.
Особый тип – ПЛАВНИ и КЛЮЧЕВЫЕ БОЛОТА,
образующиеся на поймах и в дельтах рек.

92.

http://animalworld.com.ua/news/Vasjuganskoje-boloto-samoje-bolshoje-boloto-v-mire

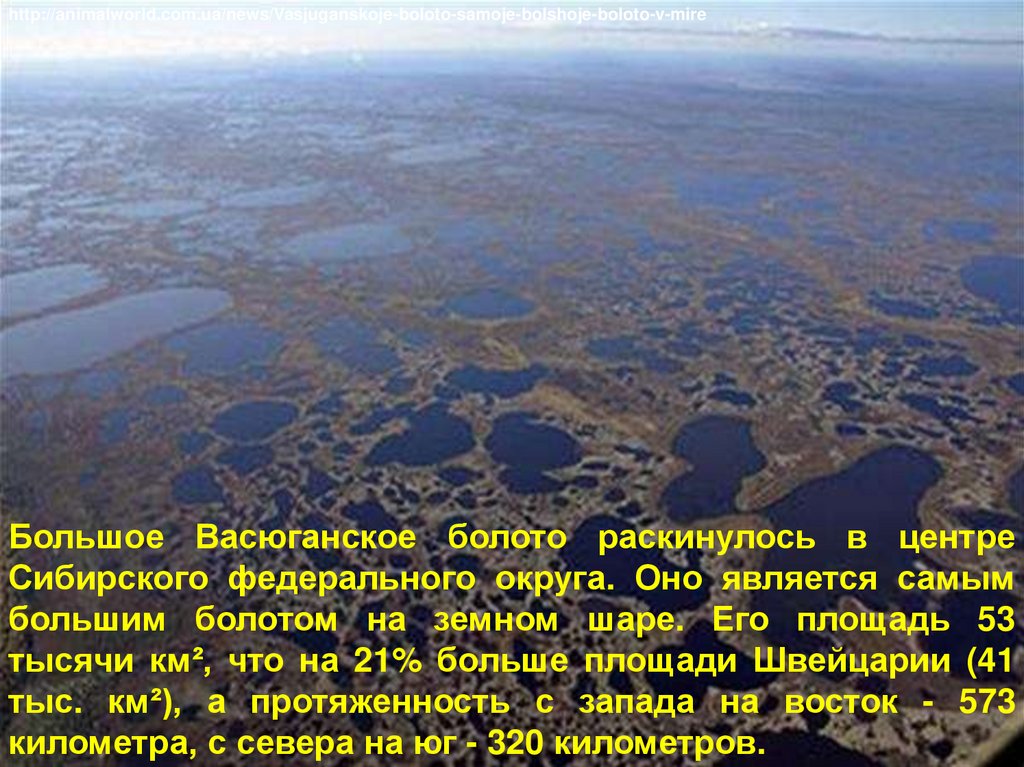

Большое Васюганское болото раскинулось в центре
Сибирского федерального округа. Оно является самым
большим болотом на земном шаре. Его площадь 53
тысячи км², что на 21% больше площади Швейцарии (41
тыс. км²), а протяженность с запада на восток - 573
километра, с севера на юг - 320 километров.

93.

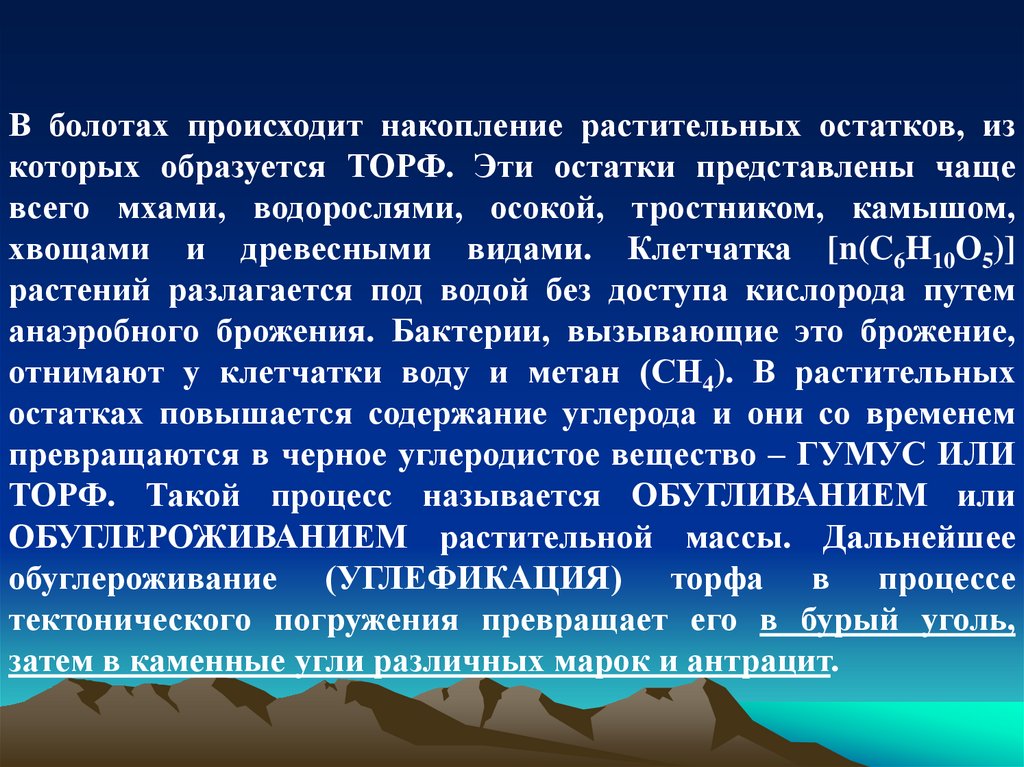

В болотах происходит накопление растительных остатков, из
которых образуется ТОРФ. Эти остатки представлены чаще
всего мхами, водорослями, осокой, тростником, камышом,
хвощами и древесными видами. Клетчатка [n(C6H10O5)]
растений разлагается под водой без доступа кислорода путем
анаэробного брожения. Бактерии, вызывающие это брожение,
отнимают у клетчатки воду и метан (СН4). В растительных
остатках повышается содержание углерода и они со временем
превращаются в черное углеродистое вещество – ГУМУС ИЛИ
ТОРФ. Такой процесс называется ОБУГЛИВАНИЕМ или
ОБУГЛЕРОЖИВАНИЕМ растительной массы. Дальнейшее
обуглероживание (УГЛЕФИКАЦИЯ) торфа в процессе
тектонического погружения превращает его в бурый уголь,
затем в каменные угли различных марок и антрацит.

94.

http://byhistory.ru/articles/bolota-mogilevskoy-

95. ГЕОЛОГИЧЕСКАЯ ДЕЯТЕЛЬНОСТЬ ПОДЗЕМНЫХ ВОД

96.

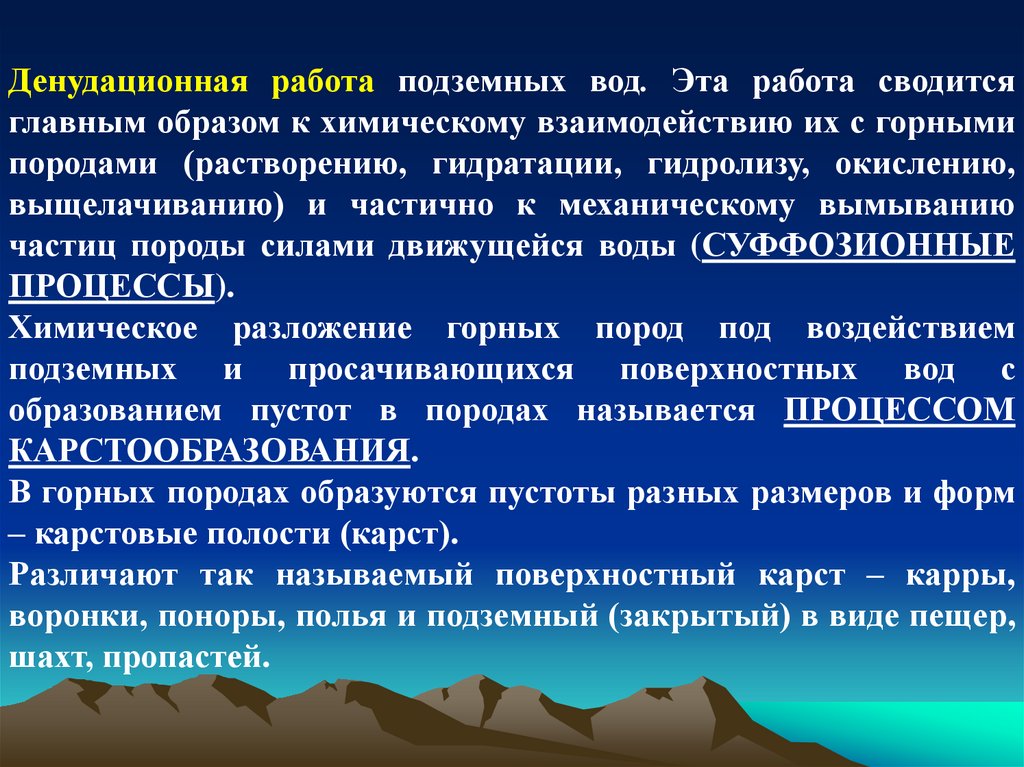

Денудационная работа подземных вод. Эта работа сводится
главным образом к химическому взаимодействию их с горными
породами (растворению, гидратации, гидролизу, окислению,
выщелачиванию) и частично к механическому вымыванию
частиц породы силами движущейся воды (СУФФОЗИОННЫЕ
ПРОЦЕССЫ).
Химическое разложение горных пород под воздействием
подземных и просачивающихся поверхностных вод с
образованием пустот в породах называется ПРОЦЕССОМ
КАРСТООБРАЗОВАНИЯ.
В горных породах образуются пустоты разных размеров и форм
– карстовые полости (карст).
Различают так называемый поверхностный карст – карры,
воронки, поноры, полья и подземный (закрытый) в виде пещер,
шахт, пропастей.

97. Карстовые процессы

• Карст – процесс растворения пород
водой и образования в них пустот.

98.

Карстующиеся породы:
-карбонатные
-гипсовые
-соляные

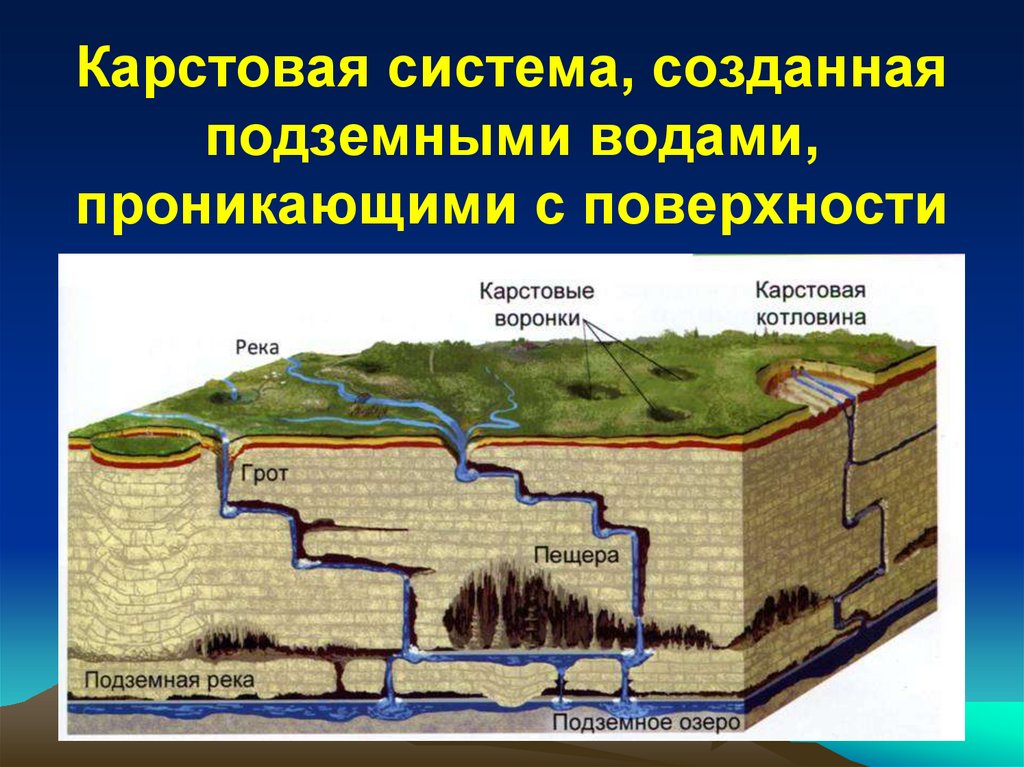

99. Карстовая система, созданная подземными водами, проникающими с поверхности

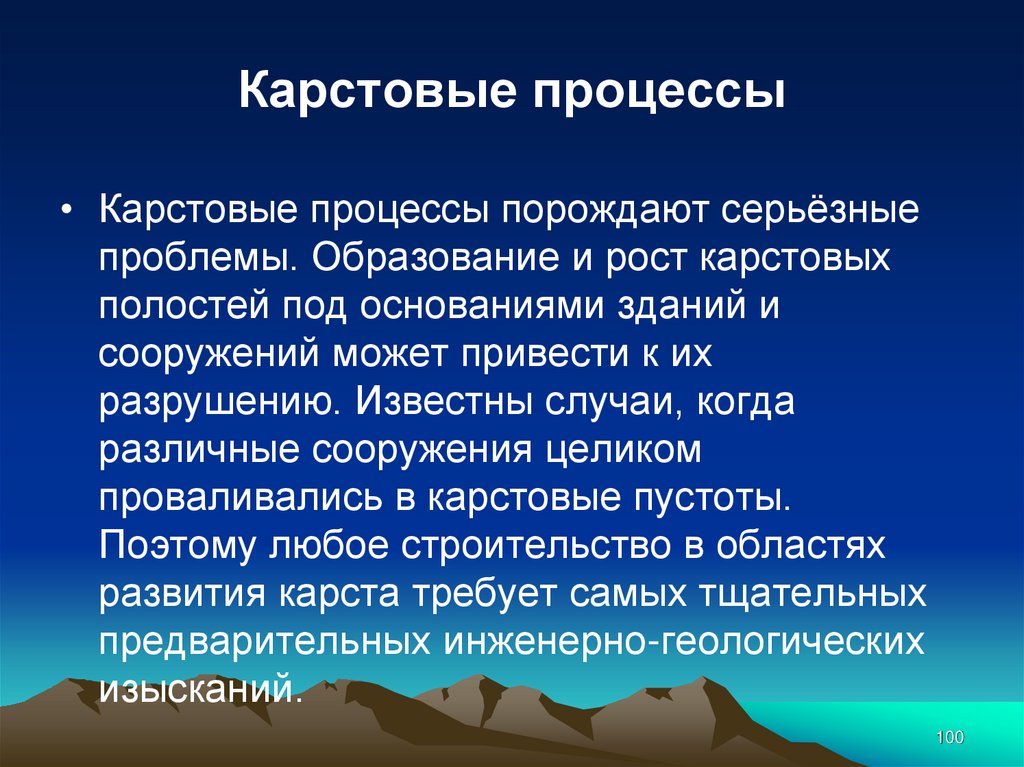

100. Карстовые процессы

• Карстовые процессы порождают серьёзные
проблемы. Образование и рост карстовых
полостей под основаниями зданий и
сооружений может привести к их
разрушению. Известны случаи, когда
различные сооружения целиком
проваливались в карстовые пустоты.
Поэтому любое строительство в областях
развития карста требует самых тщательных
предварительных инженерно-геологических
изысканий.
100

101.

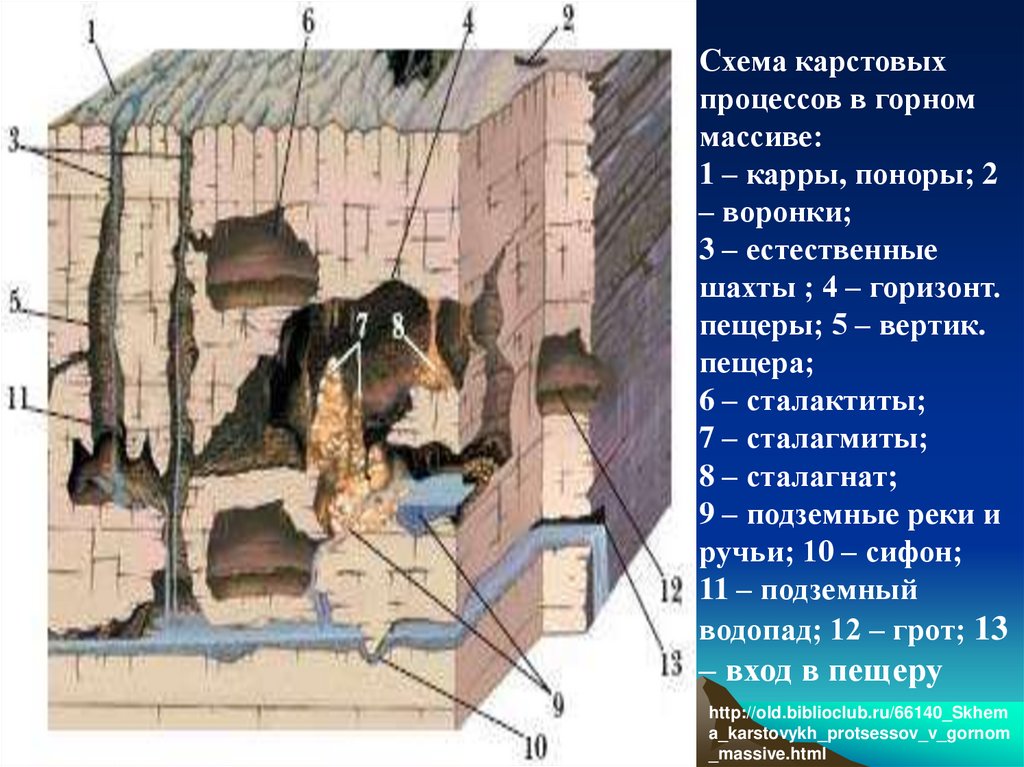

Схема карстовых
процессов в горном
массиве:
1 – карры, поноры; 2
– воронки;
3 – естественные
шахты ; 4 – горизонт.
пещеры; 5 – вертик.
пещера;
6 – сталактиты;
7 – сталагмиты;
8 – сталагнат;
9 – подземные реки и
ручьи; 10 – сифон;
11 – подземный
водопад; 12 – грот; 13
– вход в пещеру
http://old.biblioclub.ru/66140_Skhem
a_karstovykh_protsessov_v_gornom
_massive.html

102.

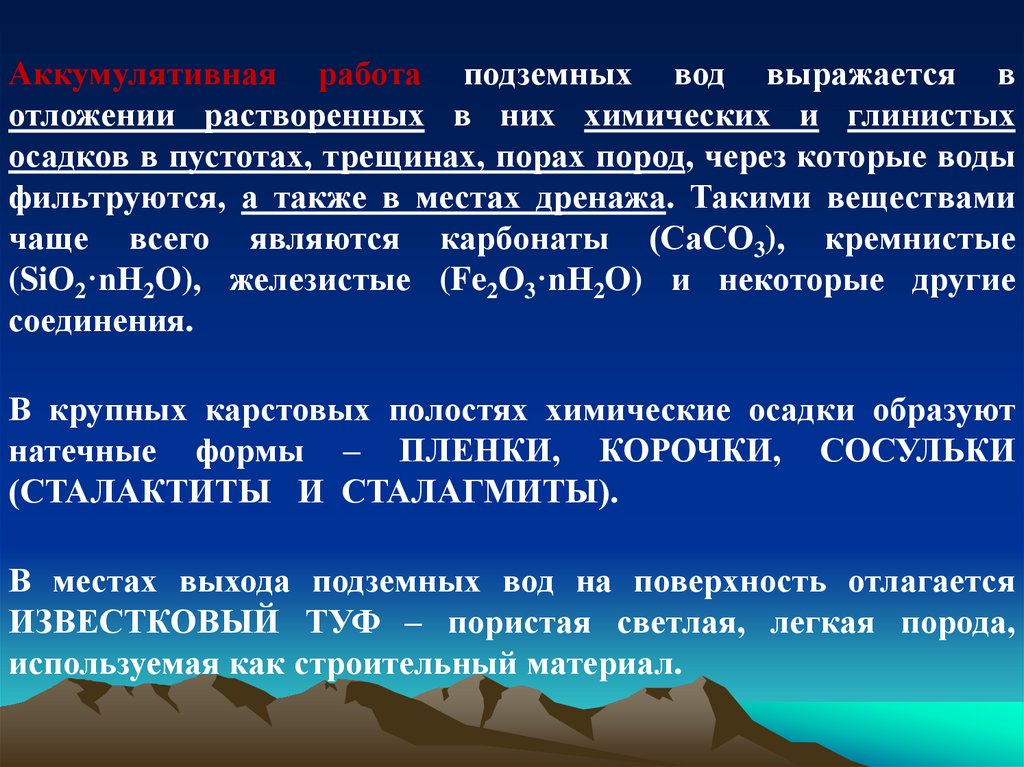

Аккумулятивная работа подземных вод выражается в
отложении растворенных в них химических и глинистых
осадков в пустотах, трещинах, порах пород, через которые воды
фильтруются, а также в местах дренажа. Такими веществами
чаще всего являются карбонаты (СаСО3), кремнистые
(SiO2·nH2O), железистые (Fe2O3·nH2O) и некоторые другие
соединения.
В крупных карстовых полостях химические осадки образуют
натечные формы – ПЛЕНКИ, КОРОЧКИ, СОСУЛЬКИ
(СТАЛАКТИТЫ И СТАЛАГМИТЫ).
В местах выхода подземных вод на поверхность отлагается
ИЗВЕСТКОВЫЙ ТУФ – пористая светлая, легкая порода,
используемая как строительный материал.

103.

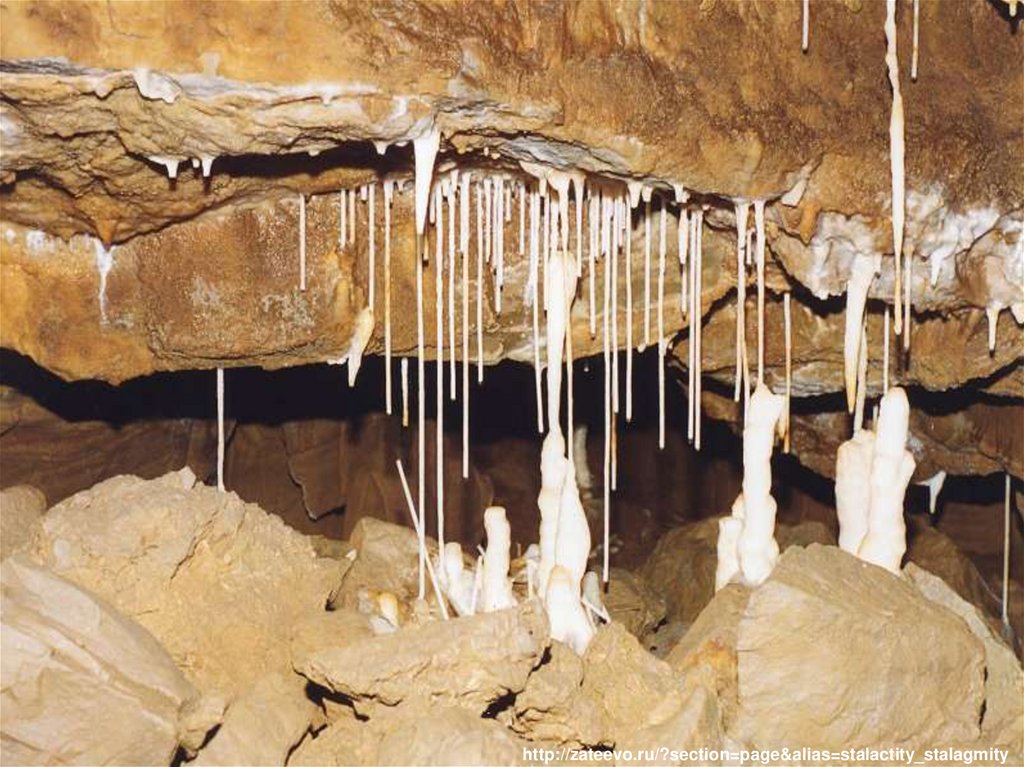

http://zateevo.ru/?section=page&alias=stalactity_stalagmity

104.

104

105. CУФФОЗИЯ

• Суффозия – вымывание и вынос мелких
обломков рыхлых пород, чаще всего
алевритовой и песчаной размерности
грунтовыми водами. Она особенно широко
проявляется в лессах, глинах, песках и
сопровождается проседанием поверхности с
образованием небольших суффозионных
воронок, западин и блюдец.
105

106. Знакомая картина, не правда ли?

Недаром говорят, что Российская дорога – это
ямы, ухабы и лужи, связанные одним
направлением.

107.

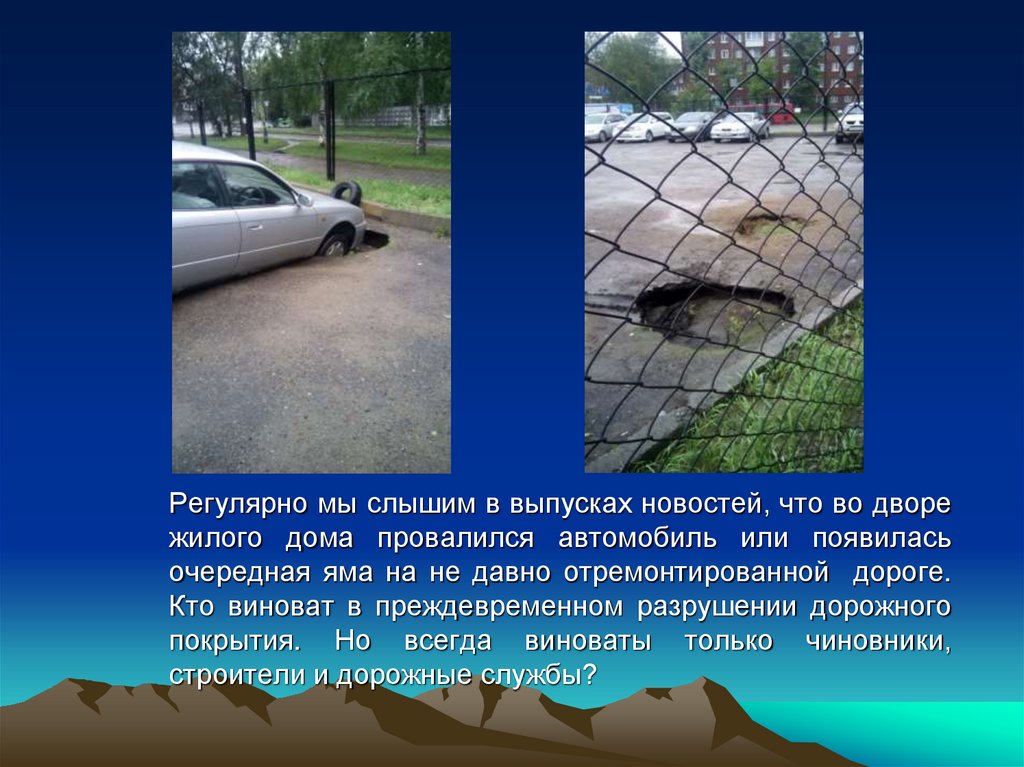

Регулярно мы слышим в выпусках новостей, что во дворе
жилого дома провалился автомобиль или появилась
очередная яма на не давно отремонтированной дороге.
Кто виноват в преждевременном разрушении дорожного
покрытия. Но всегда виноваты только чиновники,
строители и дорожные службы?

108.

Суффозия, как основная причина
преждевременного разрушения
дорожных покрытий .

109.

В естественных условиях суффозия развивается
сравнительно медленно, однако под влиянием
техногенных факторов её скорость резко возрастает
и отрицательно сказывается на устойчивости дорог
и тротуаров.

110.

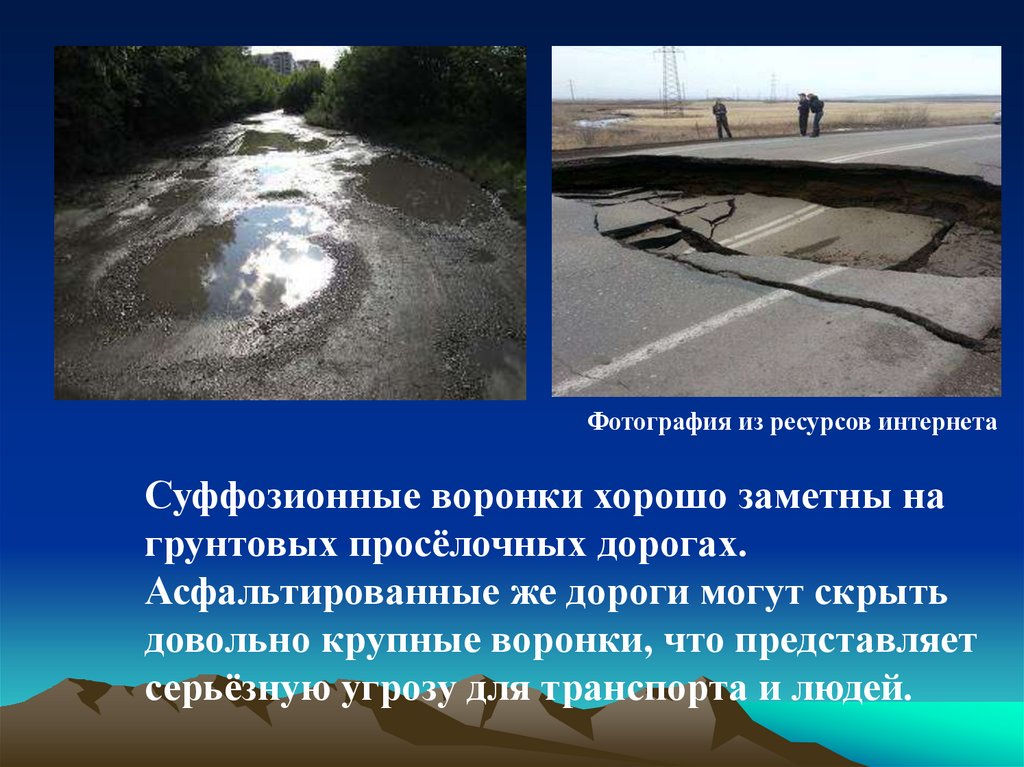

Фотография из ресурсов интернета
Суффозионные воронки хорошо заметны на
грунтовых просёлочных дорогах.
Асфальтированные же дороги могут скрыть
довольно крупные воронки, что представляет
серьёзную угрозу для транспорта и людей.

111.

Зимой происходит замерзание воды (а она
при этом расширяется) и на участках
переувлажненных грунтов образуются
мини бугры пучения.

112.

Дорожные строители зачастую пытаются
ликвидировать только внешние проявления этих
разрушительных процессов - суффозионные воронки.
Это приводит к тому, что возникают новые ямы на не
давно отремонтированных дорогах. В первую очередь
следует выявить именно причину их возникновения,
и бороться уже непосредственно с самой причиной.

113.

1
3
Неэффективность «ямочного» ремонта в
случае засыпки суффозионных воронок
кирпичом (1), бетонирования (2), с помощью
асфальтовых «заплаток» (3). На рис.3 видно,
что меньше, чем через год после такого
ремонта в центре «заплаток» вновь
проявляются суффозионные просадки
грунта и происходит разрушение
асфальтового покрытия.
2

114. ГЕОЛОГИЧЕСКАЯ ДЕЯТЕЛЬНОСТЬ ЛЬДА

115.

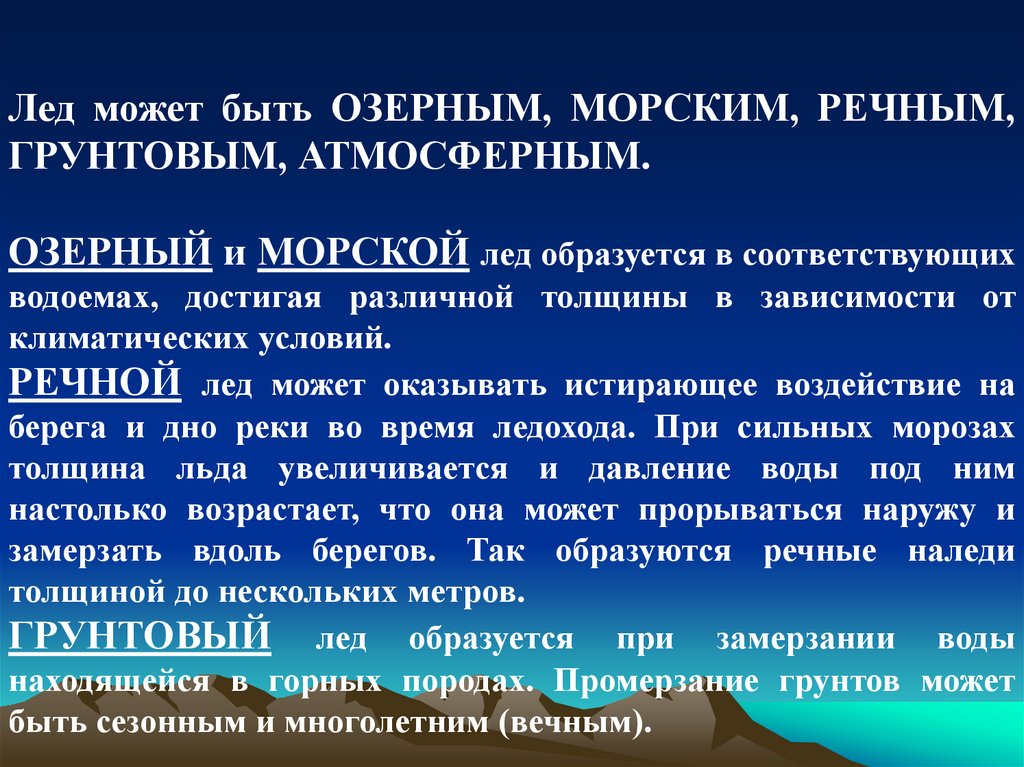

Лед может быть ОЗЕРНЫМ, МОРСКИМ, РЕЧНЫМ,
ГРУНТОВЫМ, АТМОСФЕРНЫМ.
ОЗЕРНЫЙ и МОРСКОЙ лед образуется в соответствующих
водоемах, достигая различной толщины в зависимости от
климатических условий.
РЕЧНОЙ лед может оказывать истирающее воздействие на
берега и дно реки во время ледохода. При сильных морозах
толщина льда увеличивается и давление воды под ним
настолько возрастает, что она может прорываться наружу и
замерзать вдоль берегов. Так образуются речные наледи
толщиной до нескольких метров.
ГРУНТОВЫЙ лед образуется при замерзании воды
находящейся в горных породах. Промерзание грунтов может
быть сезонным и многолетним (вечным).

116.

Трещинная и поровая вода в грунтах при переходе в состояние льда
расширяется и оказывает на них давление - ПУЧЕНИЕ
ГРУНТОВ.
Глинистые грунты, обладающие высокой влажностью, при
оттаивании разжижаются и обретают текучесть на склонах –
возникает СОЛИФЛЮКЦИЯ, т.е. течение грунтов при оттаивании.
Для районов развития многолетней мерзлоты характерны
специфические геологические явления – МОРОЗНОЕ
РАСКЛИНИВАНИЕ, НАЛЕДИ, ЛЕДЯНЫЕ БУГРЫ,
ТЕРМОКАРСТ.

117.

http://commons.wikimedia.org/wiki/File:Permafrost_-_ice_wedge.jpg?uselang=ru
Пучение грунта под давлением погребённых льдов

118.

http://juhost.com/soliflyukciya.htm

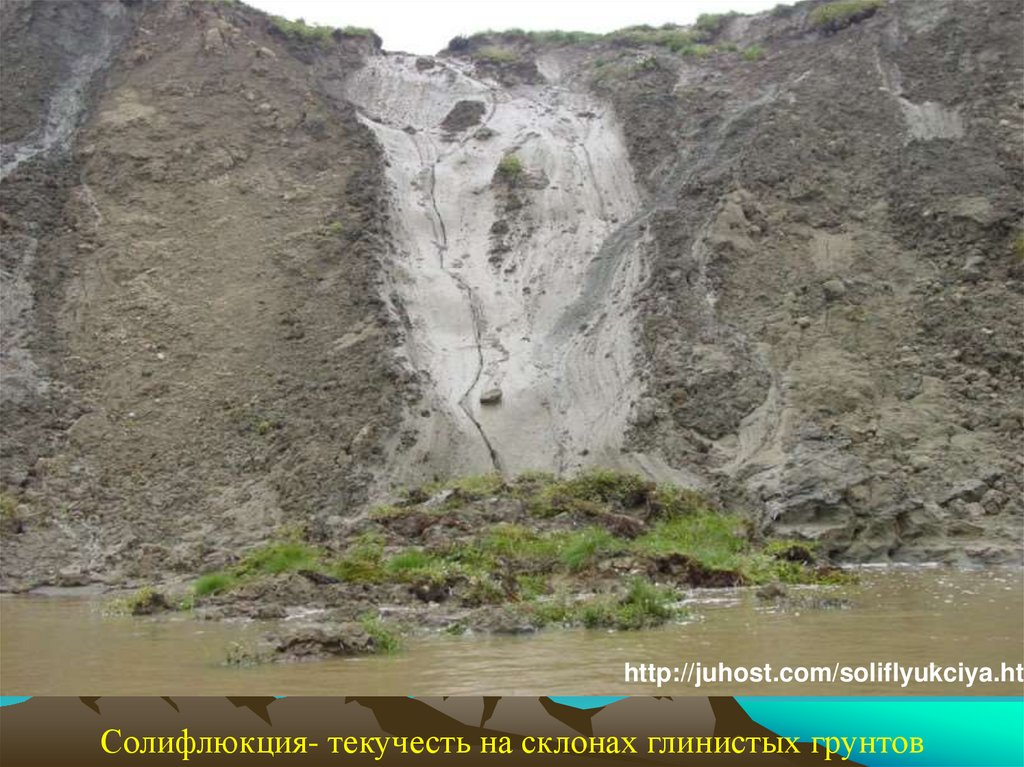

Солифлюкция- текучесть на склонах глинистых грунтов

119.

МОРОЗНОЕ РАСКЛИНИВАНИЕ происходит за счет
замерзания поверхностной воды в трещинах пород и распирающего
действия льда.
НАЛЕДИ образуются в начале зимы, когда замерзает только
верхняя часть деятельного слоя. В этих условиях надмерзлотные
воды, расположенные в незамерзшей части этого слоя, оказываются
зажатыми между водонепроницаемыми слоями снизу и сверху.
ЛЕДЯНЫЕ БУГРЫ – поднятия грунтов, достигающие в
диаметре 100 м и высоты до 20-40 м, образующиеся в результате
замерзания надмерзлотных вод не нашедших выхода на
поверхность.
ТЕРМОКАРСТ образуется летом на месте ледяных бугров в
результате таяния находящегося в них льда. В образовавшуюся
пустоту проваливаются слагающие бугор грунты и возникает
воронка, частично заполненная водой.

120.

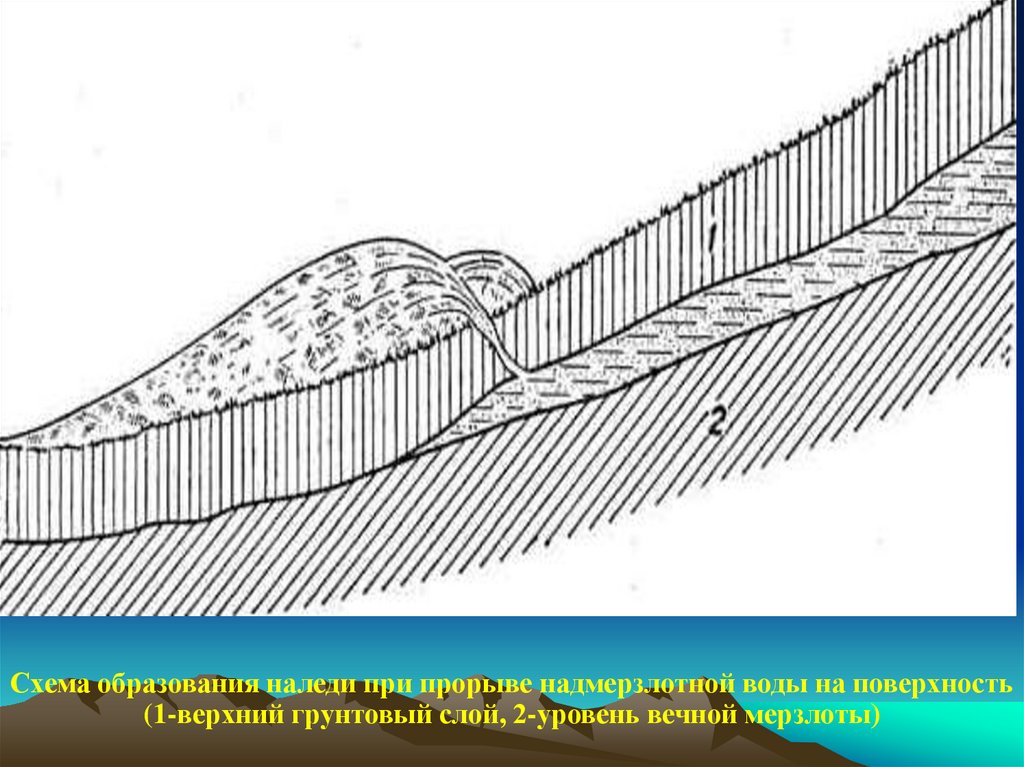

Схема образования наледи при прорыве надмерзлотной воды на поверхность
(1-верхний грунтовый слой, 2-уровень вечной мерзлоты)

121.

http://www.slaviza.ru/rossiiskaya-inzhenernaya-akademia/309-voprosy-nadezhnosti-merzlyh-osnovaniy-v-usloviyahglobalnogo-potepleniya.html
Наледи. Прорыв надмерзлотной воды на поверхность
приводит к образованию ледяных покровов.

122.

http://www.rgo.ru/2010/12/pingo-i-bulgunnyax-–-eto-odno-i-tozhe/
Ледяные бугры образуются в результате увеличения
объёма подземной воды при замерзании в областях
развития многолетнемёрзлых горных пород.

123.

АТМОСФЕРНЫЙ ЛЕД образуется в атмосфере при
замерзании водяных паров и в виде снега покрывает
земную поверхность. В районах со среднегодовой
температурой близкой к 0°С снег полностью не
растаивает, накапливается и образует массу так
называемых ВЕЧНЫХ СНЕГОВ.

124.

http://www.krugosvet.ru/enc/Earth_sciences/geografiya/LEDNIKI.html?pag
e=0,5

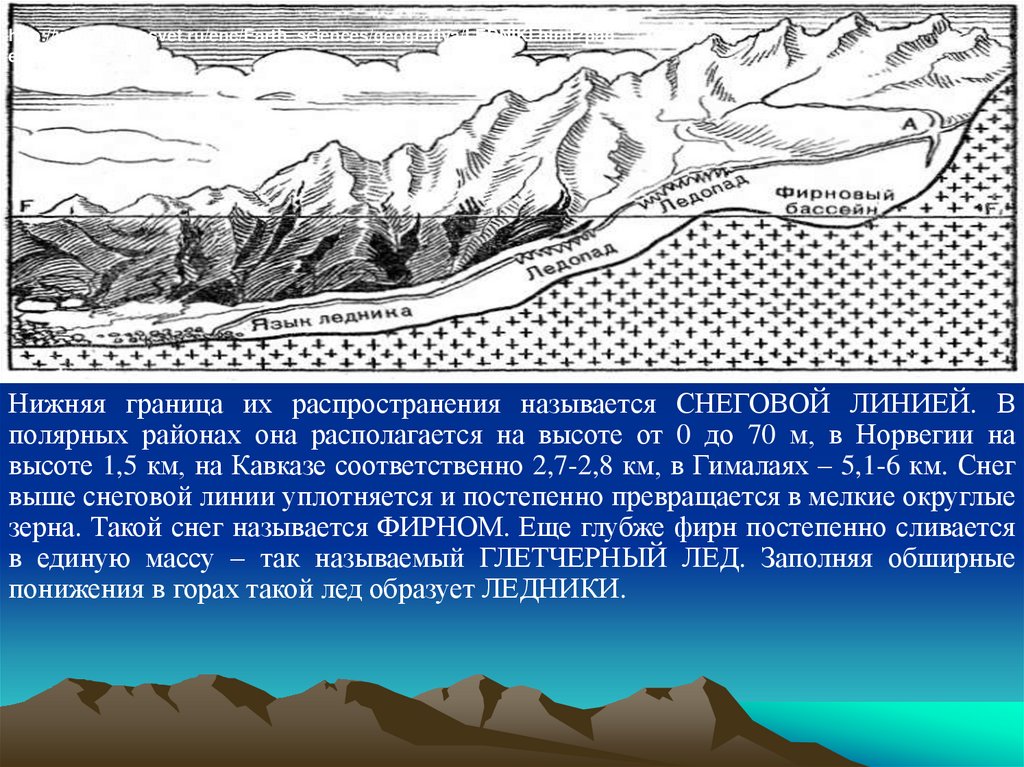

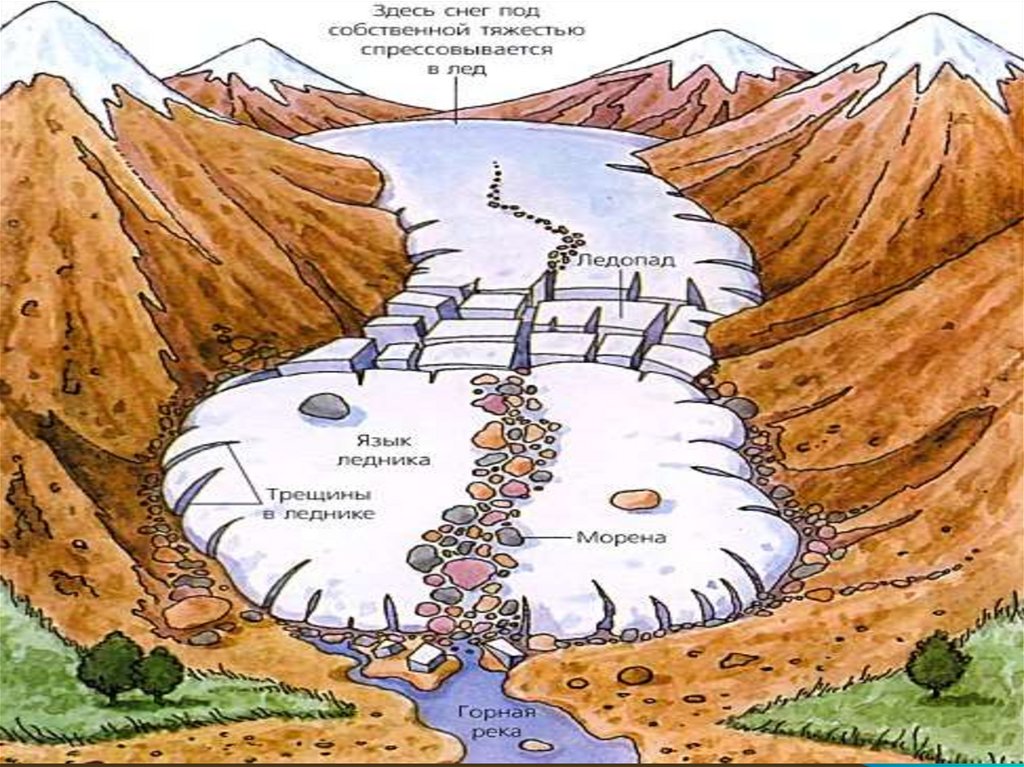

Нижняя граница их распространения называется СНЕГОВОЙ ЛИНИЕЙ. В
полярных районах она располагается на высоте от 0 до 70 м, в Норвегии на
высоте 1,5 км, на Кавказе соответственно 2,7-2,8 км, в Гималаях – 5,1-6 км. Снег
выше снеговой линии уплотняется и постепенно превращается в мелкие округлые
зерна. Такой снег называется ФИРНОМ. Еще глубже фирн постепенно сливается
в единую массу – так называемый ГЛЕТЧЕРНЫЙ ЛЕД. Заполняя обширные
понижения в горах такой лед образует ЛЕДНИКИ.

125.

126.

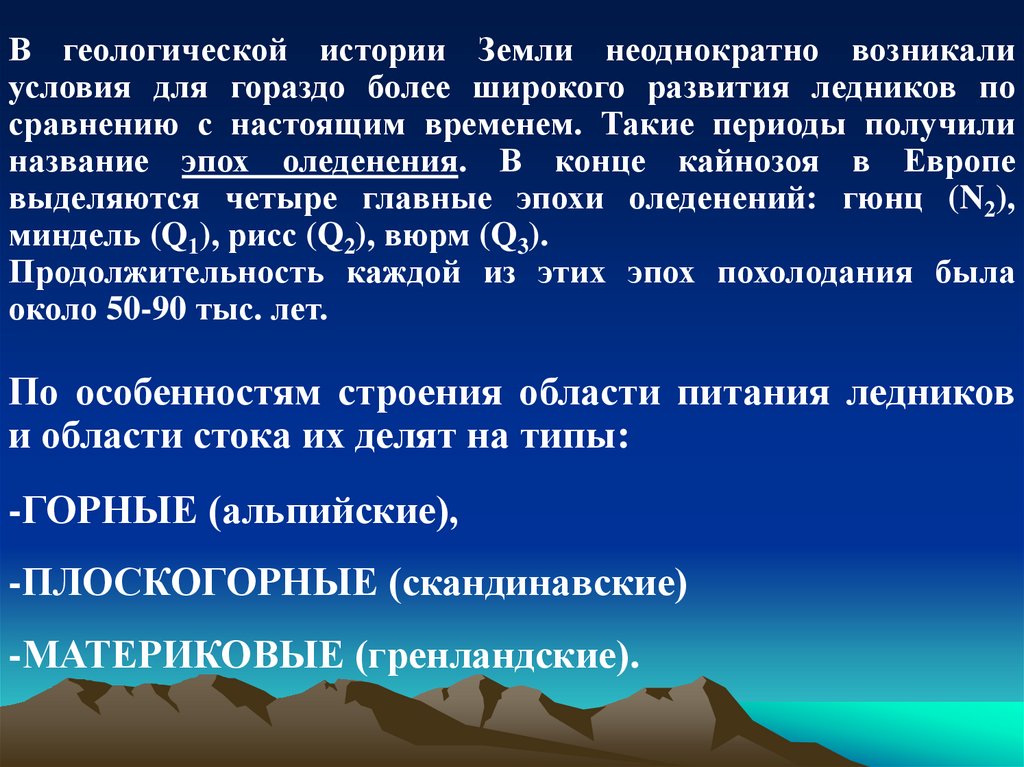

В геологической истории Земли неоднократно возникали
условия для гораздо более широкого развития ледников по
сравнению с настоящим временем. Такие периоды получили
название эпох оледенения. В конце кайнозоя в Европе
выделяются четыре главные эпохи оледенений: гюнц (N2),
миндель (Q1), рисс (Q2), вюрм (Q3).
Продолжительность каждой из этих эпох похолодания была
около 50-90 тыс. лет.
По особенностям строения области питания ледников
и области стока их делят на типы:
-ГОРНЫЕ (альпийские),
-ПЛОСКОГОРНЫЕ (скандинавские)
-МАТЕРИКОВЫЕ (гренландские).

127.

ГОРНЫЕ ЛЕДНИКИ в виде языков сползают по
долинам с гор и постепенно тают ниже снеговой линии.
Эти ледники имеют сравнительно небольшую
мощность и площадь распространения (Альпы).

128.

ПЛОСКОГОРНЫЕ ЛЕДНИКИ - сплошные образования на
плоских возвышенностях в приполярных областях.

129.

МАТЕРИКОВЫЕ ЛЕДНИКИ формируются в полярных
областях – в Антарктиде и Гренландии. Поверхность
материковых льдов имеет форму выпуклого щита.

130.

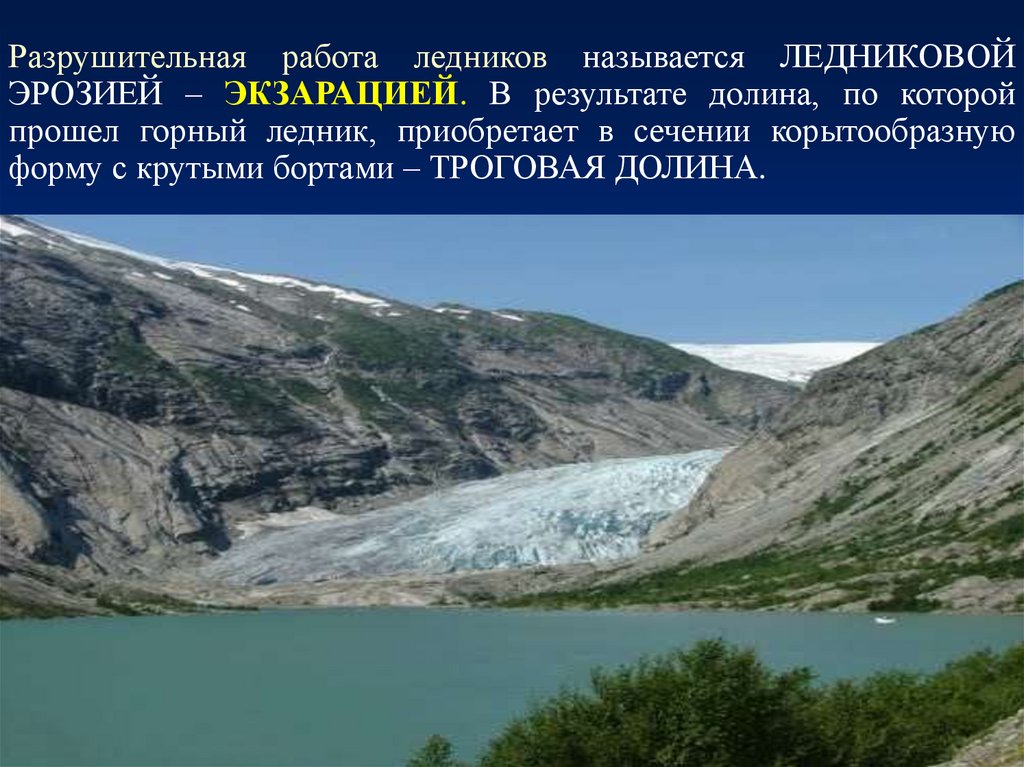

Разрушительная работа ледников называется ЛЕДНИКОВОЙ
ЭРОЗИЕЙ – ЭКЗАРАЦИЕЙ. В результате долина, по которой
прошел горный ледник, приобретает в сечении корытообразную
форму с крутыми бортами – ТРОГОВАЯ ДОЛИНА.

131.

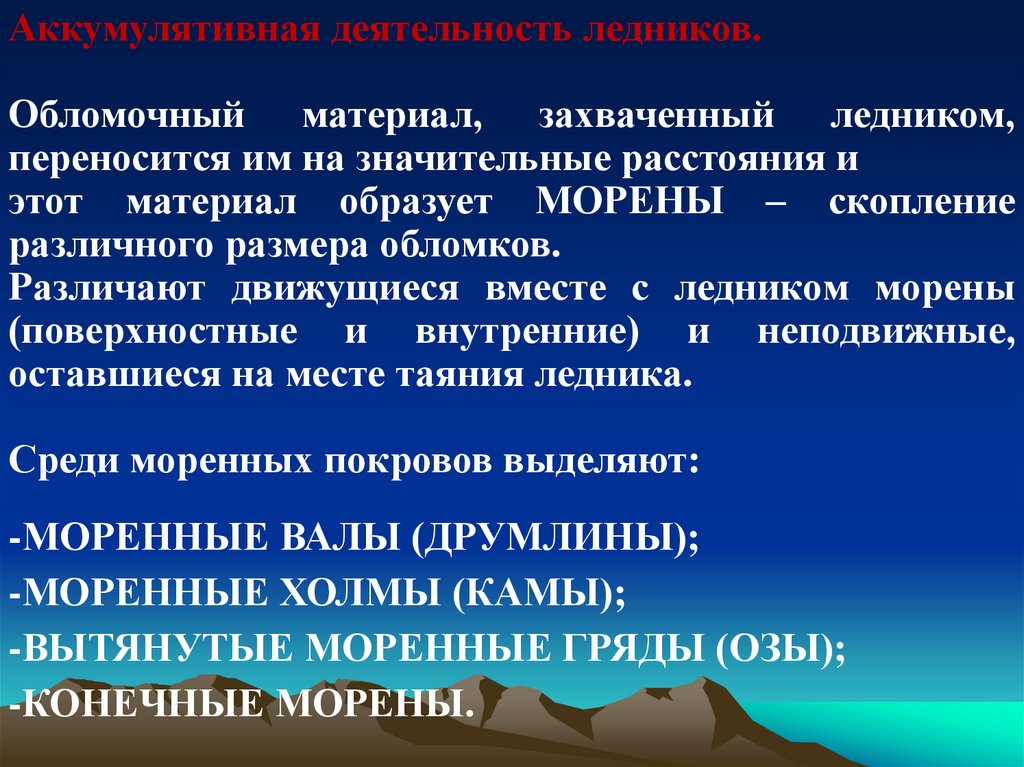

Аккумулятивная деятельность ледников.
Обломочный материал, захваченный ледником,
переносится им на значительные расстояния и
этот материал образует МОРЕНЫ – скопление
различного размера обломков.
Различают движущиеся вместе с ледником морены
(поверхностные и внутренние) и неподвижные,
оставшиеся на месте таяния ледника.
Среди моренных покровов выделяют:
-МОРЕННЫЕ ВАЛЫ (ДРУМЛИНЫ);
-МОРЕННЫЕ ХОЛМЫ (КАМЫ);
-ВЫТЯНУТЫЕ МОРЕННЫЕ ГРЯДЫ (ОЗЫ);
-КОНЕЧНЫЕ МОРЕНЫ.

132.

133.

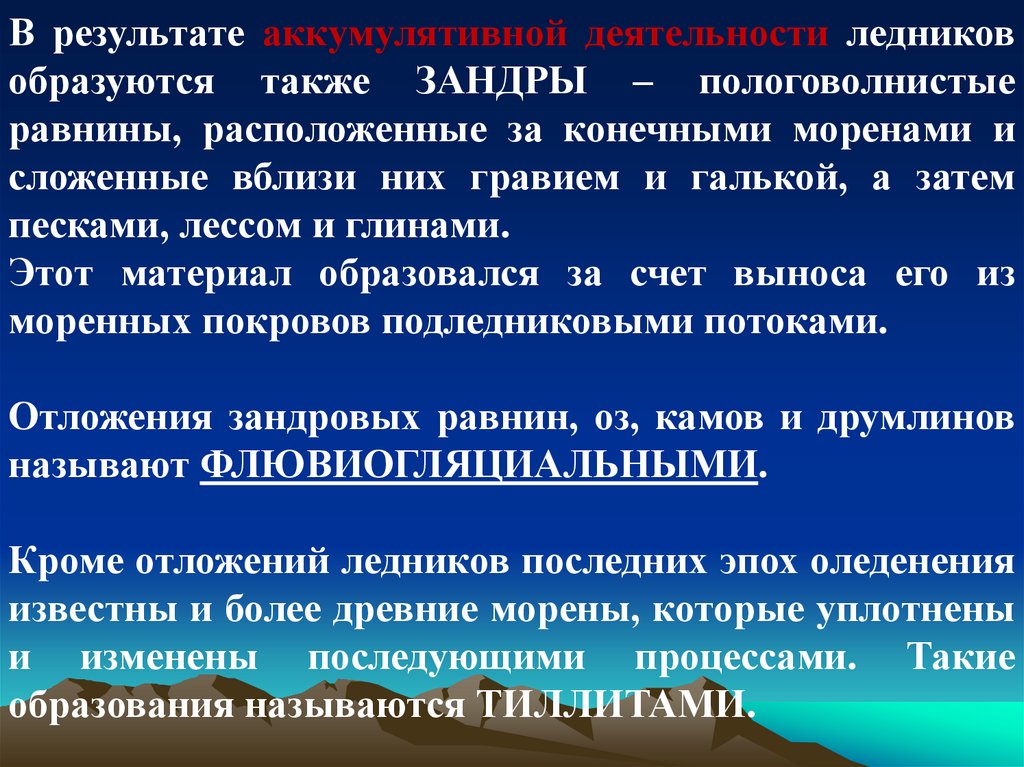

В результате аккумулятивной деятельности ледников
образуются также ЗАНДРЫ – пологоволнистые
равнины, расположенные за конечными моренами и
сложенные вблизи них гравием и галькой, а затем
песками, лессом и глинами.
Этот материал образовался за счет выноса его из
моренных покровов подледниковыми потоками.
Отложения зандровых равнин, оз, камов и друмлинов
называют ФЛЮВИОГЛЯЦИАЛЬНЫМИ.
Кроме отложений ледников последних эпох оледенения
известны и более древние морены, которые уплотнены
и изменены последующими процессами. Такие
образования называются ТИЛЛИТАМИ.

134.

Ледниково-аккумулятивный рельеф, созданный
покровными ледниками
http://dic.academic.ru/dic.nsf/enc_colier/1051/ЛЕДНИКИ
Сортированные осадки формируются под воздействием талых
ледниковых вод и слагают зандровые водно-ледниковые равнины,
долинные зандры, камы и озы (см. ниже), а также заполняют
котловины озер ледникового происхождения

135. ГРАВИТАЦИОННЫЕ ЯВЛЕНИЯ

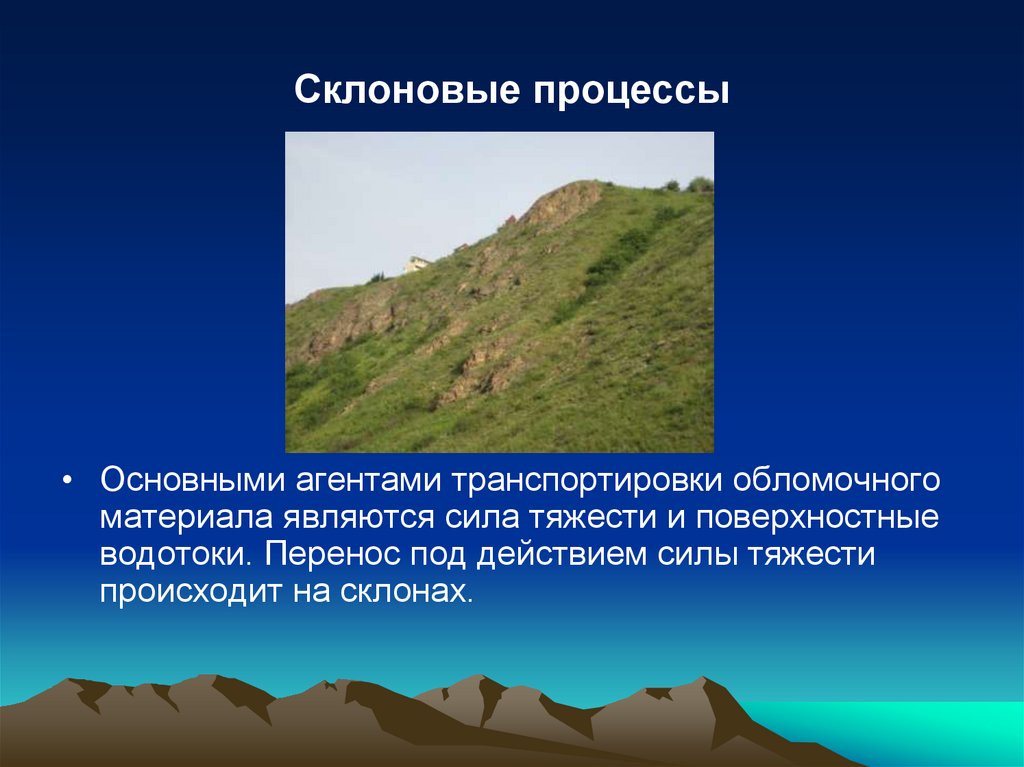

136. Склоновые процессы

• Основными агентами транспортировки обломочного
материала являются сила тяжести и поверхностные
водотоки. Перенос под действием силы тяжести
происходит на склонах.

137.

Силы тяготения приводят в действие все геологические агенты
экзогенных процессов и служат общим фоном в их деятельности.
Существует ряд явлений (гравитационные) к которым относятся
ОБВАЛЫ,
ОПОЛЗНИ,
ОСЫПИ
и
РАЗЛИЧНЫЕ
ВИДЫ
СДВИЖЕНИЙ ГОРНЫХ МАССИВОВ, вызванные горными
работами.
Физическая сущность гравитационных явлений - если сила тяжести,
действующая на тело, по каким-либо причинам становится больше
сил удерживающих его в исходном положении, тогда это тело
перемещается вниз.
ФАКТОРАМИ
или
причинами,
которые
обусловливают
возникновение ГРАВИТАЦИОННЫХ ЯВЛЕНИЙ, может быть состав
и текстурные особенности горных пород, содержание в них влаги,
особенности
рельефа,
климатические
условия,
наличие
растительности, тектонические нарушения, землетрясения и др.

138.

• Внезапные обрушения огромных масс горных пород,
сопровождающиеся
опрокидыванием
сорвавшегося
массива и его дроблением, называются обвалами.
Наиболее значительные проявления их наблюдаются в
молодых горных районах. В таких районах вода
подготавливает возможность движения пород, ослабляет в
них прочность. Часто внезапность обвала бывает связана с
проявлением землетрясений. Иногда обвалы достигают
грандиозных размеров. За устойчивостью остающихся
элементов необходимо вести непрерывное наблюдение.

139.

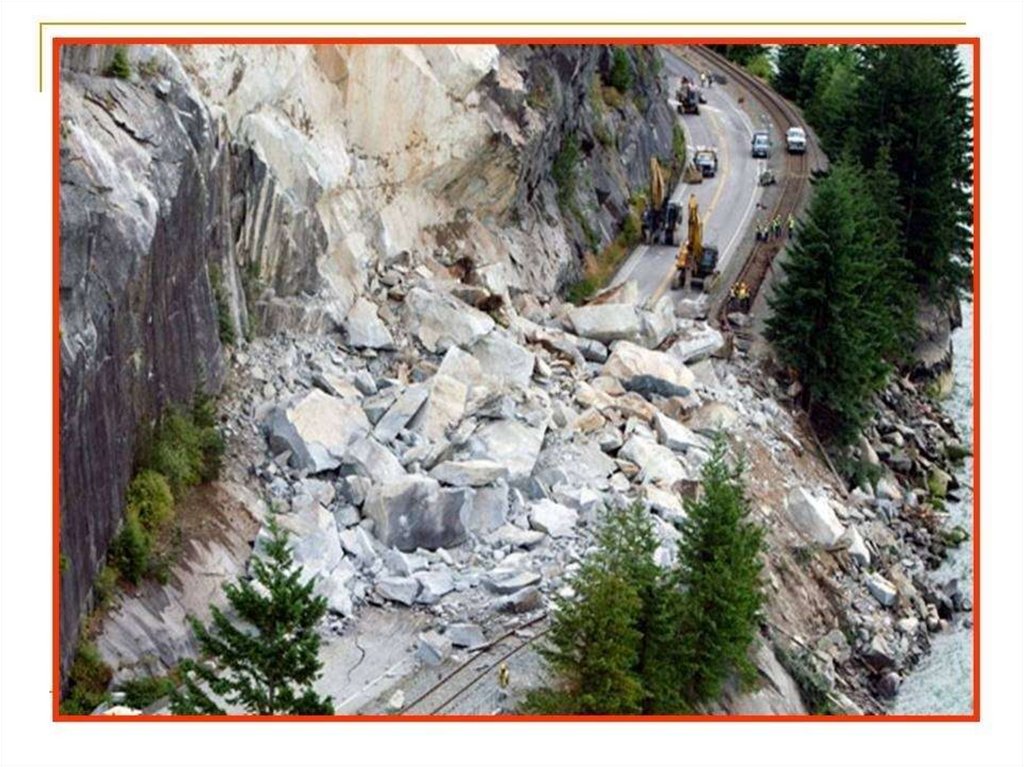

Обвальные явления происходят вдоль крутых склонов

140.

Обвальные явления
http://900igr.net/kartinki/obg/Opolzni-seli-obvaly/020-Opolzni-seli-obvaly.html

141.

Осыпи

142.

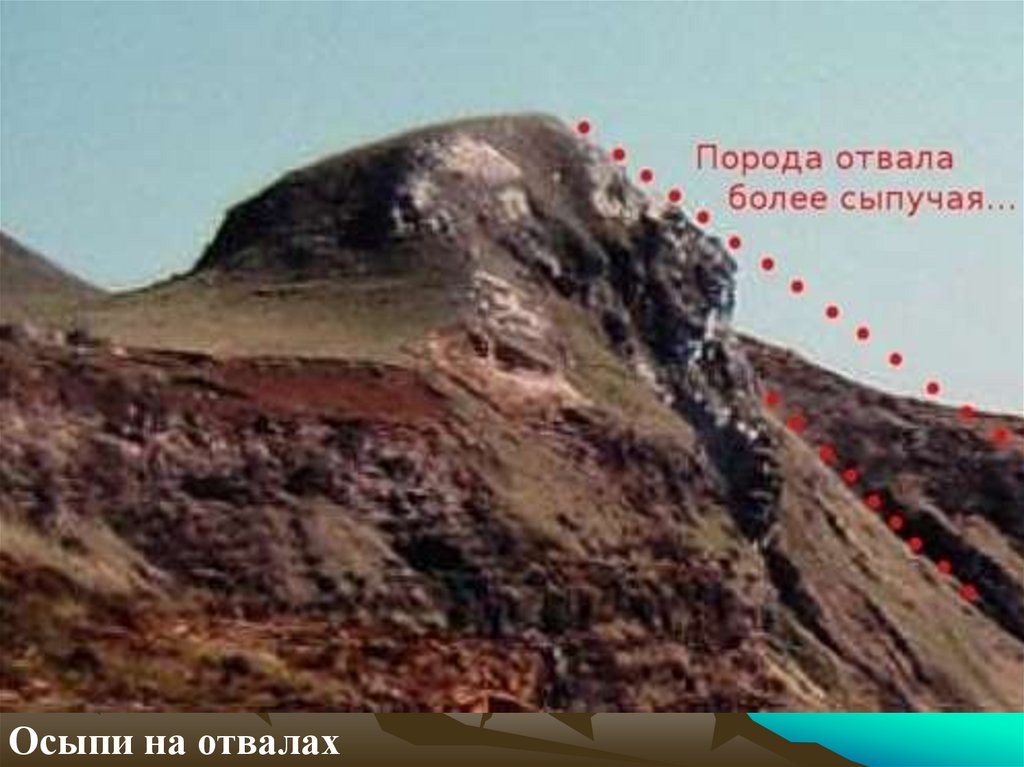

Осыпи на отвалах

143.

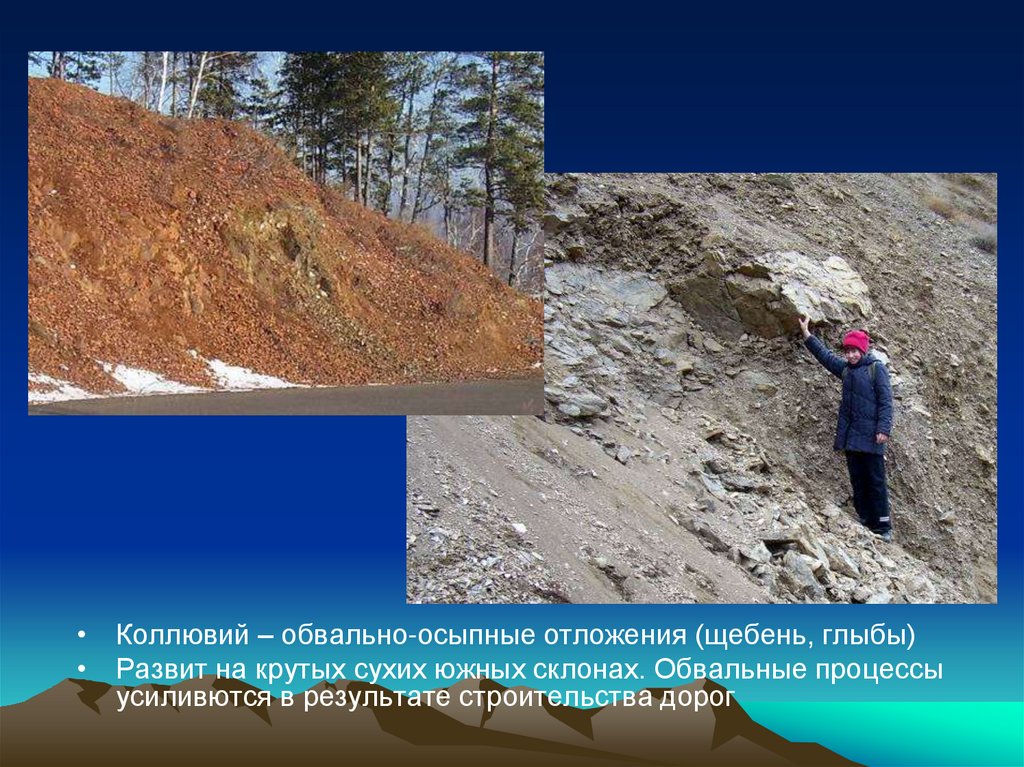

ОТЛОЖЕНИЯ, которые образуются ПРИ ОБВАЛАХ И
ОСЫПЯХ, называются КОЛЛЮВИАЛЬНЫМИ (лат.
коллювио – скопление). Они имеют широкое развитие у
подножий горных склонов.

144.

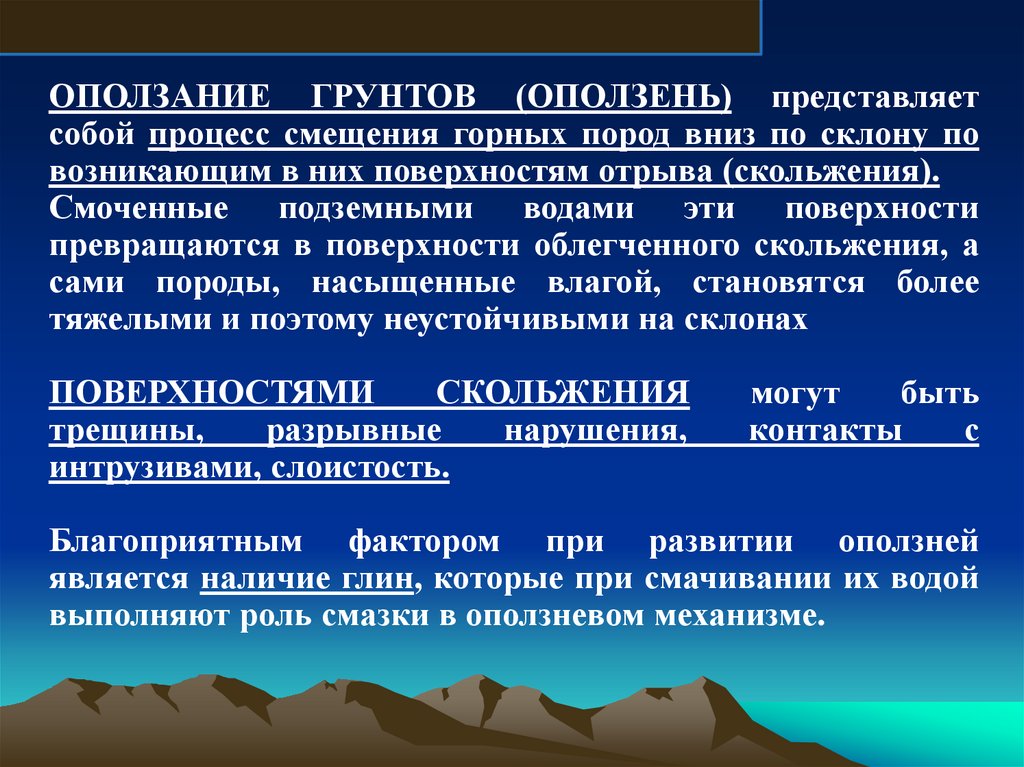

ОПОЛЗАНИЕ ГРУНТОВ (ОПОЛЗЕНЬ) представляет
собой процесс смещения горных пород вниз по склону по
возникающим в них поверхностям отрыва (скольжения).
Смоченные подземными водами эти поверхности
превращаются в поверхности облегченного скольжения, а
сами породы, насыщенные влагой, становятся более
тяжелыми и поэтому неустойчивыми на склонах
ПОВЕРХНОСТЯМИ
СКОЛЬЖЕНИЯ
трещины,
разрывные
нарушения,
интрузивами, слоистость.
могут
быть
контакты
с
Благоприятным фактором при развитии оползней
является наличие глин, которые при смачивании их водой
выполняют роль смазки в оползневом механизме.

145.

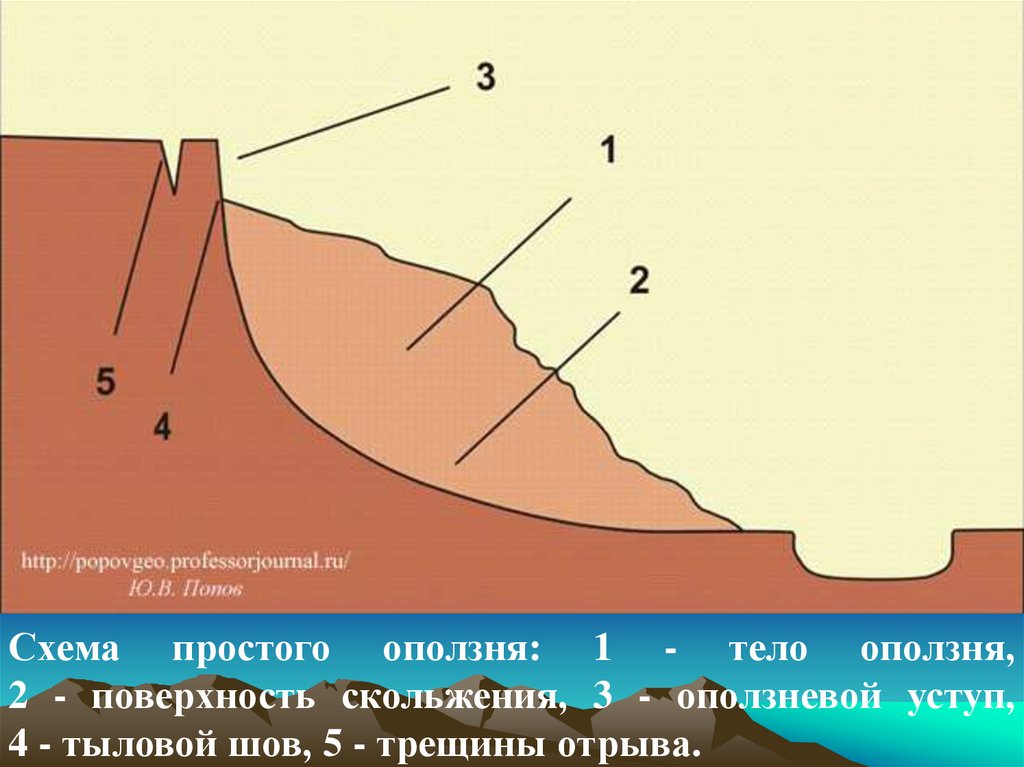

Схема простого оползня: 1 - тело оползня,
2 - поверхность скольжения, 3 - оползневой уступ,
4 - тыловой шов, 5 - трещины отрыва.

146.

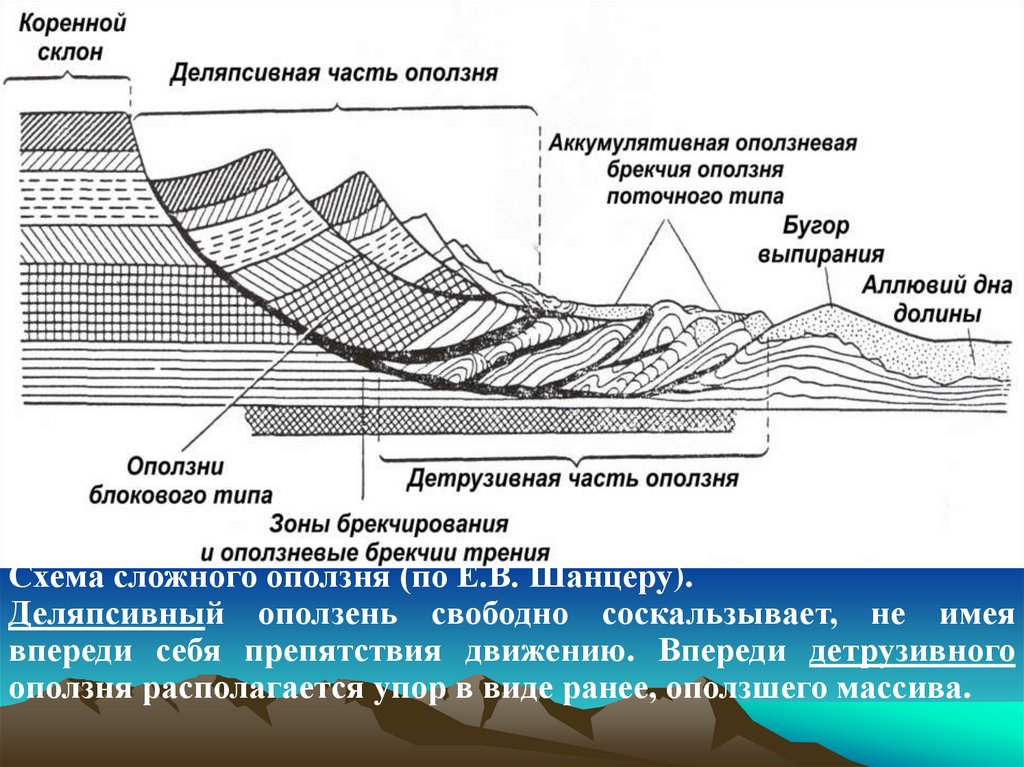

Схема сложного оползня (по Е.В. Шанцеру).
Деляпсивный оползень свободно соскальзывает, не имея
впереди себя препятствия движению. Впереди детрузивного
оползня располагается упор в виде ранее, оползшего массива.

147.

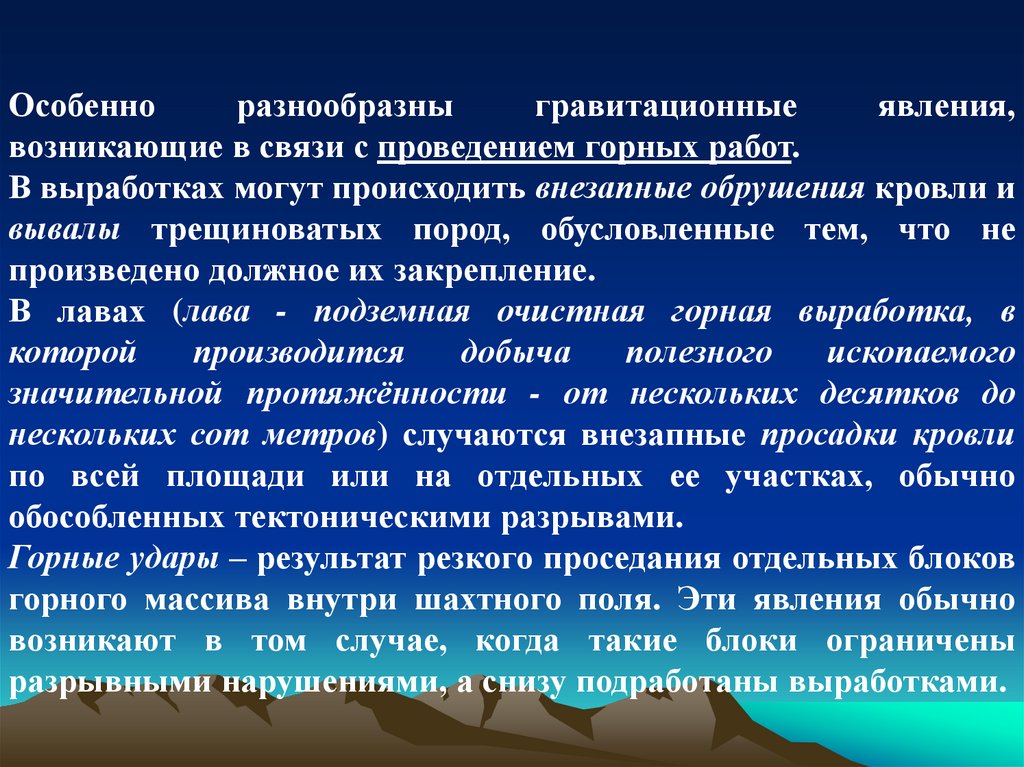

148.

Особенно
разнообразны
гравитационные
явления,
возникающие в связи с проведением горных работ.
В выработках могут происходить внезапные обрушения кровли и
вывалы трещиноватых пород, обусловленные тем, что не
произведено должное их закрепление.
В лавах (лава - подземная очистная горная выработка, в
которой
производится
добыча
полезного
ископаемого
значительной протяжённости - от нескольких десятков до
нескольких сот метров) случаются внезапные просадки кровли
по всей площади или на отдельных ее участках, обычно
обособленных тектоническими разрывами.
Горные удары – результат резкого проседания отдельных блоков
горного массива внутри шахтного поля. Эти явления обычно
возникают в том случае, когда такие блоки ограничены
разрывными нарушениями, а снизу подработаны выработками.

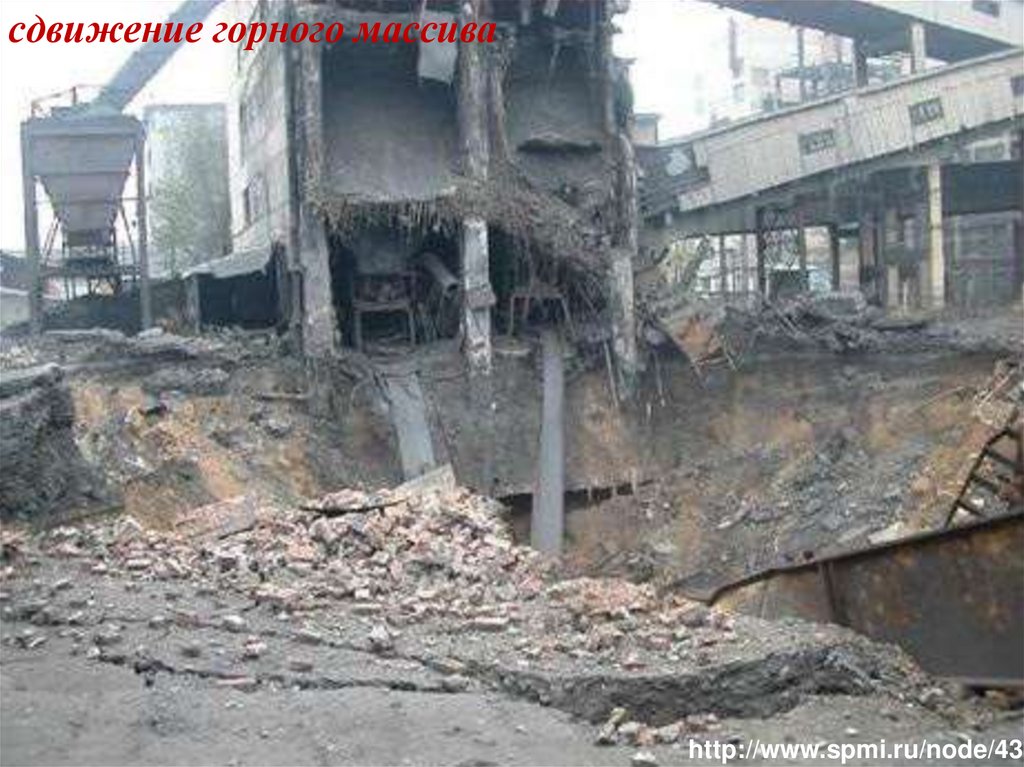

149.

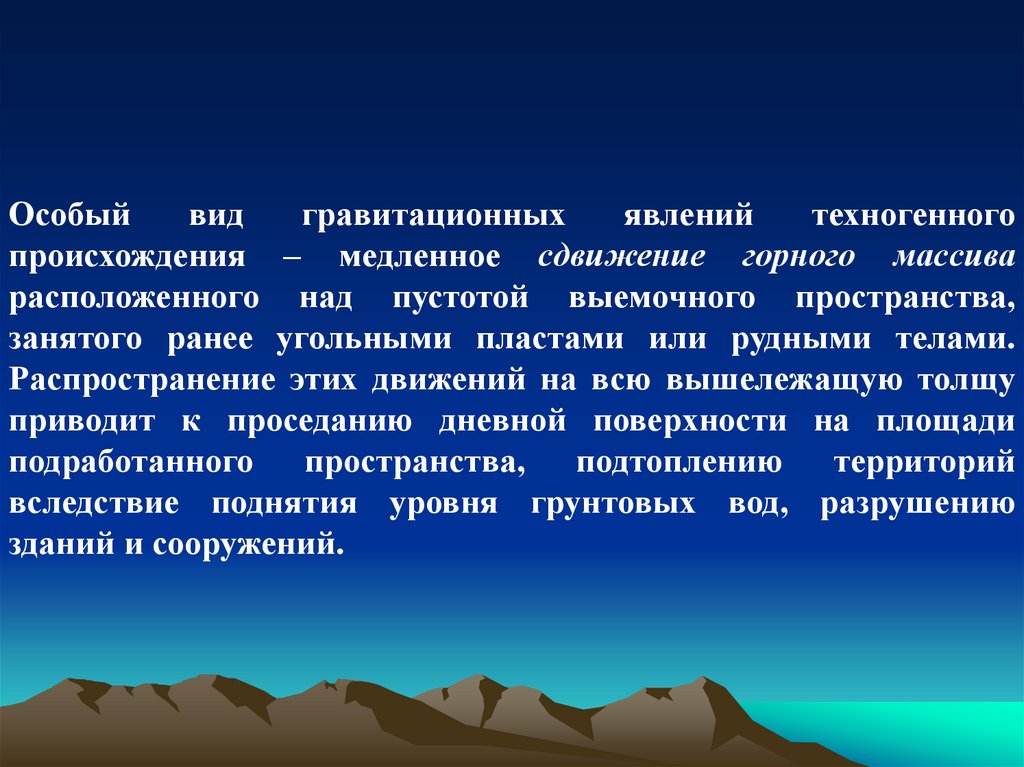

Особый
вид
гравитационных
явлений
техногенного
происхождения – медленное сдвижение горного массива
расположенного над пустотой выемочного пространства,
занятого ранее угольными пластами или рудными телами.
Распространение этих движений на всю вышележащую толщу
приводит к проседанию дневной поверхности на площади
подработанного пространства, подтоплению территорий
вследствие поднятия уровня грунтовых вод, разрушению
зданий и сооружений.

150.

сдвижение горного массива
http://www.spmi.ru/node/436

151.

Просадки представляют собой незначительные вертикальные смещения
поверхности территории, возникающие в результате уплотнения грунта. При
провалах вертикальные смещения грунта достигают нескольких десятков
метров (до 50 м и более).
Провалы обычно возникают вследствие образовавшихся в земных недрах
пустот, нарушивших равновесие окружающих пород (подземные выработки
полезных ископаемых).
В местах горных выработок равновесие в породах над выработками
нарушается, происходит сдвижение и прогиб пластов, их обрушение и, как
следствие, поверхность земли над выработками оседает, а иногда даже
проваливается.
Образование просадок и провалов зависят от геологических условий, глубины
и размеров выработок. Близость к поверхности земли, большая ширина
выработки и малая плотность породы в кровле способствуют быстрому
образованию провалов, значительных по площади и глубине. Выработки,
пройденные даже на сравнительно большой глубине, не могут считаться
безопасными, хотя на поверхности земли просадки проявляются через
сравнительно длительный срок.

152.

В результате
деятельности
склоновых процессов
формируются:
• делювий –
возникает за счет
смывания частиц
выветрелой породы
струйками дождевой
воды,
• коллювий –
возникает за счет
обвально-осыпных
явлений на склонах.
Экзогенные процессы
152

153.

• Оползни и микрооползни наиболее часто
наблюдаются на переувлажненных северных
склонах

154. Склоновые процессы

• наиболее активно дефлюкционные процессы протекают весной.
В это время года подпочвенные грунты накапливают большое
количество влаги, появившейся после таяния снега.
Перенасыщенный водой грунт легко оплывает под собственной
тяжестью.

155. Склоновые процессы

• Чаще всего на склонах формируются микрооползни с небольшой
(десятки сантиметров) амплитудой смещения по горизонтали и
вертикали и чёткими трещинами отрыва в тыловой части,
протяжённостью до нескольких метров.

156.

• Коллювий – обвально-осыпные отложения (щебень, глыбы)
• Развит на крутых сухих южных склонах. Обвальные процессы
усиливются в результате строительства дорог

157.

ЭНДОГЕННЫЕ ГЕОЛОГИЧЕСКИЕ
ПРОЦЕССЫ

158.

К эндогенным геологическим
процессам относятся те, источником
которых является внутренняя энергия
Земли.

159.

ВУЛКАНИЗМ
В результате извержений вулканов центрального типа образуются тела
сравнительно небольших размеров, а при извержениях трещинного типа –
очень крупные тела.

160.

161.

2. Формы залегания магматических пород
Морфология эффузивных тел

162. ЗЕМЛЕТРЯСЕНИЯ

- мгновенное
высвобождение энергии за
счет разрыва горных пород
в некотором объеме земной
коры или верхней мантии

163.

164.

Эндогенные геологические процессы

165.

Землетрясение в Японии 5
Лекция 12.
Землетрясения
165

166. Причина землетрясений

• Неупругие тектонические деформации в
земной коре и верхней мантии

167. Землетрясения

• ОЧАГ - объем пространства в недрах Земли,
где возникает землетрясение
• ГИПОЦЕНТР (или ФОКУС) - условный центр
очага на глубине
• ЭПИЦЕНТР - проекция гипоцентра на
поверхность Земли
Лекция 12.
Землетрясения
167

168.

Лекция 12.
Землетрясения
168

169. Интенсивность сейсмического эффекта

Оценивается по
двум шкалам:
• МедведеваШпонхойераКарника MSK-64
(12 баллов) принята в России
• Шкала Рихтера (в
магнитуде – 10
баллов)
4

170. Шкала MSK-64 (в баллах)

• 1-3 • Слабые
• 4-5 • Ощутимые (качание люстр, трещины стен)
• Сильные (разрушаются ветхие постройки)
• 6-7
• Разрушительные (частично разрушаются
• 8
прочные здания, падают фабричные
• 9
• 10
• 11
• 12
трубы)
Опустошительные (разрушается
большинство зданий)
Уничтожающие (разрушаются мосты,
образуются оползни, обвалы)
Катастрофические (разрушаются все
сооружения, изменяется ландшафт)
Губительные катастрофы (меняется
рельеф на больших площадях)

171.

Магнитуда землетрясений
по Чарльзу Ф. Рихтеру
это десятичный логарифм отношения
максимальных амплитуд
сейсмических волн данного
землетрясения к амплитуде таких же
волн некоторого стандартного
землетрясения (Ax):
M=lg (A/Ax)

172. Регистрация землетрясений

• Производится специальными
приборами – сейсмографами.
Сейсмические волны могут быть зафиксированы специальными
приборами – сейсмографами. Та часть сейсмографа, которая
непосредственно записывает сейсмограмму, называется сейсмометром
и состоит из маятника, соединенного с самописцем, осуществляющим
запись колебаний. Расшифровка сейсмограмм в интерпретации и
фиксировании точного времени прихода различных волн P, S, L и R.

173. Цунами

Если землетрясение происходит в океане, над его
эпицентром при внезапном вертикальном
смещении дна во всей массе воды возникают
своеобразные подводные волны, двигающиеся со
скоростью до 800 км/час во все стороны от
эпицентра. В открытом океане они практически
незаметны, но с приближением к пологому берегу
образуется водяная стена высотой до 15 м. В
1996 г. цунами на Японском побережье погубило
26 тыс.чел.

174.

Цунами

175. Тектонические движения, деформации, дислокации.

• Тектоника один из разделов геологии,
изучающий строение и эволюцию литосферы.
Все процессы, ведущие к перестройке
литосферы и их результаты носят название
тектонических
движений.
Относительно
ориентировки к поверхности Земли и по
преобладающему направлению тектонические
движения разделяются на радиальные или
вертикальные, направленные вертикально по
радиусу Земли и тангенциальные или
горизонтальные, направленные по касательной
к поверхности Земли.

176.

• Движения земной коры, вызванные глубинными
процессами, называют тектоническими
движениями.
• Тектонические движения отличаются своей
ориентировкой относительно поверхности Земли и
разделяются на вертикальные (радиальные) и
горизонтальные (тангенциальные).
• Первые ориентированы перпендикулярно, по
радиусу, а вторые – касательно к поверхности
Земли. Это разделение во многом условно, так как
в природе неоднократно происходит переход от
горизонтальных движений к вертикальным и
наоборот. Так, растяжение в горизонтальном плане,
приводит к опусканию, горизонтальное сжатие
слоев их поднятие.

177.

• Движения, которые мы непосредственно
можем наблюдать и изучать
инструментальными методами называются
современными.
• Новейшими называют движения,
происходившие последние 30-40 млн. лет,
которые нашли свое отражение в
современном рельефе Земли –поднятиями
созданы горы, опусканиями – низменности,
впадины морей и океанов.

178. Тектонические дислокации.

• Тектонические дислокации подразделяются
на два типа – складчатые (пликативные),
элементы складки показаны на рис 15.1. и
разрывные (дизъюнктивные). Существуют
четыре основных типа складчатых
деформаций: выпуклые вверх изгибы слоев –
антиклинали, вогнутые в низ - синклинали,
они обычно сопряжены друг с другом
(рис.15.2 а и б), флексуры – крутые изгибы,
соединяющие разновысотные участки
пологого залегания слоев, моноклинали –
широкие участки наклонного залегания
слоев.

179.

В антиклиналях и синклиналях различают крылья и замки, линия перегиба в
замке складки носит название шарнира, а ее проекция на горизонтальную
поверхность – оси складки. Плоскость, проведенная через шарнир и равно
отстоящая на обоих крыльях, называется осевой поверхностью.

180.

181.

• Складки различают по форме замка и
крыльев: острые и сундучные (рис. 15.3 а и
б), изоклинальные с почти параллельными
наклонными
крыльями,
сундучные,
веерообразные, корытообразные (рис. 15.4)
• По соотношению длины и ширины в плане.
Если длина намного превосходит ширину, то
такие складки называются линейными, если
отношение ширины к длине 1:3 и больше,
называются брахискладками.
• По положению осевой поверхности (рис. 15.5)
• Антиклинали с примерно равновеликими
осями называют куполами, а синклинали чашами.

182.

183.

184.

У прямых складок
осевая поверхность
занимает
вертикальное
положение, у
наклонных падает в
сторону пологого
крыла, у
опрокинутых, когда
оба крыла
наклонены в одну
сторону – падает в
ту же сторону, у
лежачих занимает
горизонтальное
положение.

185.

• Среди разрывных дислокаций выделяют два
основных подтипа: разрывы без смещения-трещины,
и разрывы со смещением. Преобладают четыре
направления: широтное, меридиональное, СЗ и СВ.
• Среди разрывов со смещением выделяют:
• Глубинные разломы - разделяют крупные блоки
земной коры, пересекающие ее целиком и
достигающие верхней мантии со смещением
поверхности Мохоровичича, простирающиеся на
большие расстояния и отличающиеся
длительностью развития (миллионы лет).
• Коровые разрывы - разделяют на отдельные виды:
сбросы, взбросы, надвиги, сдвиги (рис.15,8, 15.9)
тектонические покровы (рис. 15.10) или шарьяжи, в
последних выделяют аллохтоны и автохтоны. (рис.
15.6 и 15.7)

186. Типы тектонических нарушений

187. Типы тектонических нарушений

188.

189.

190.

191.

• Сочетание сбросов приводит к образованию
грабенов (оз. Байкал), противоположная
форма, образованная приподнятым блоком,
ограниченным с одной или двух сторон
ограниченного сбросами – называется
горстом (рис 15 .11)
• Крупные грабены и их системы
протяженностью в сотни и тысячи
километров, шириной в десятки и глубиной в
несколько километров называются рифтами.
Они встречаются как в океанах, так и на
континентах.

192.

193.

Земная кора не представляет собой единого целого. Она
расколота на литосферные плиты. (рис.15.12)
Всего выделяют семь больших плит: Северо-американская,
Тихоокеанская, Африканская, Южно-американская,
Евроазиатсая, Австралийская, Антарктическая, а так же
несколько более мелких. Ученые отметили, что внутри плит
землетрясений гораздо меньше, чем на их границах. Значит
именно там, возникают и накапливаются напряжения,
происходит смещение одной плиты относительно другой.
Различаются два вида границ: дивергентные и
конвергентными. (рис.15.13 – 15.17)
Первые характеризуются растяжением, вследствие чего на
поверхности образуются глубокие расщелины-рифты. Эти
границы тянутся вдоль подводных срединно-океанических
хребтов.
Вторые образуются вследствие сжатия или встречного
движения. Эти границы выражены в рельефе высокими горами,
глубоководными желобами, островными дугами.
Есть еще один вид границ. Их называют трансформными
разломами. В этом месте происходит скол пород, их сдвиг
параллельно разлому. Они переносят движение от одной
активной зоны в другую.

194. Литосферные плиты

195. Границы литосферных плит
