Проект высотного офисного здания с подземной парковкой в г. Калуга

1.

Дипломный проект на тему:
«Проект высотного офисного
здания с подземной парковкой в
г.Калуга»
Выполнил студент 7 курса группы 183Р21
Косарев А.А.
Руководитель дипломного проекта:
Борисова И.А.

2.

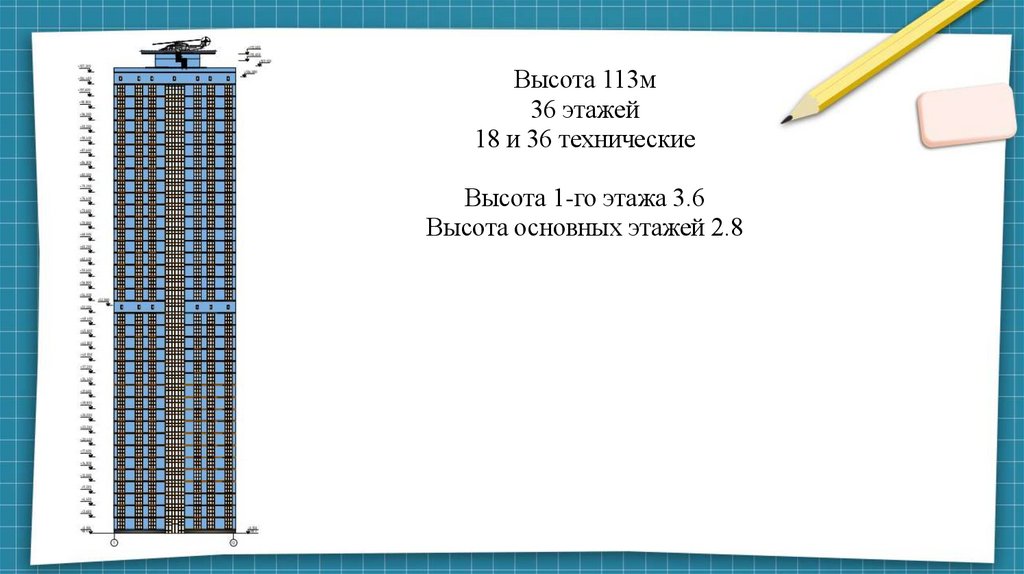

Высота 113м
36 этажей
18 и 36 технические
Высота 1-го этажа 3.6
Высота основных этажей 2.8

3.

Предполагаемый участок строительства
Участок строительства расположен вдоль Телевизионной улицы в городе Калуге.
Площадь участка состовляет 15237,84 м2

4.

5.

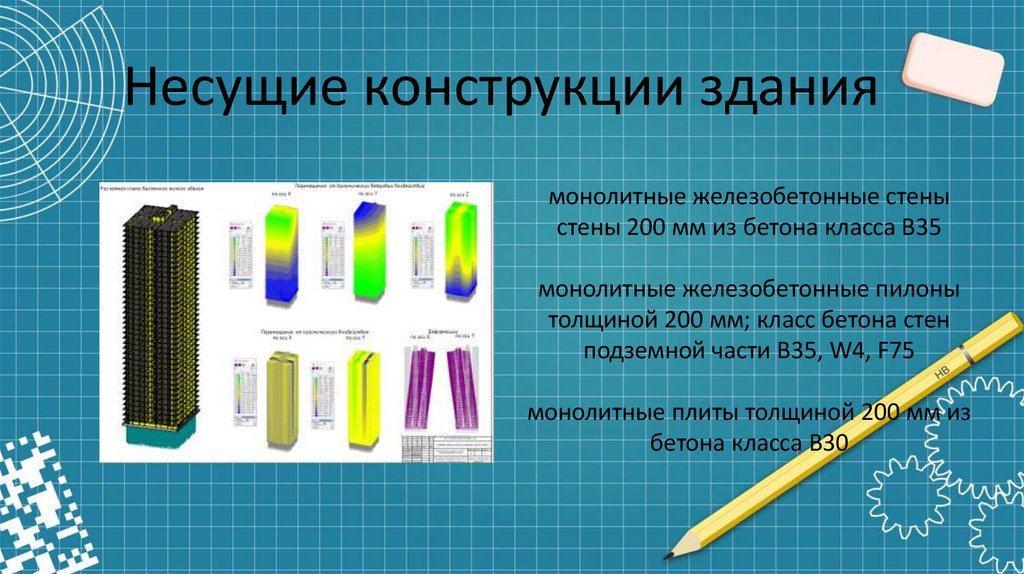

Несущие конструкции здания
монолитные железобетонные стены
стены 200 мм из бетона класса В35
монолитные железобетонные пилоны
толщиной 200 мм; класс бетона стен
подземной части В35, W4, F75
монолитные плиты толщиной 200 мм из
бетона класса В30

6.

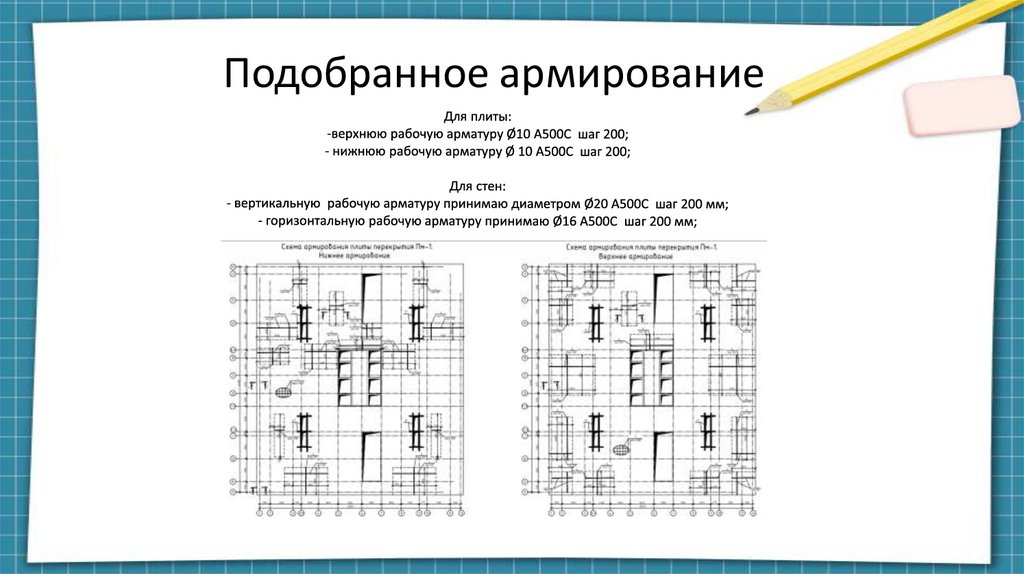

Подобранное армирование

7.

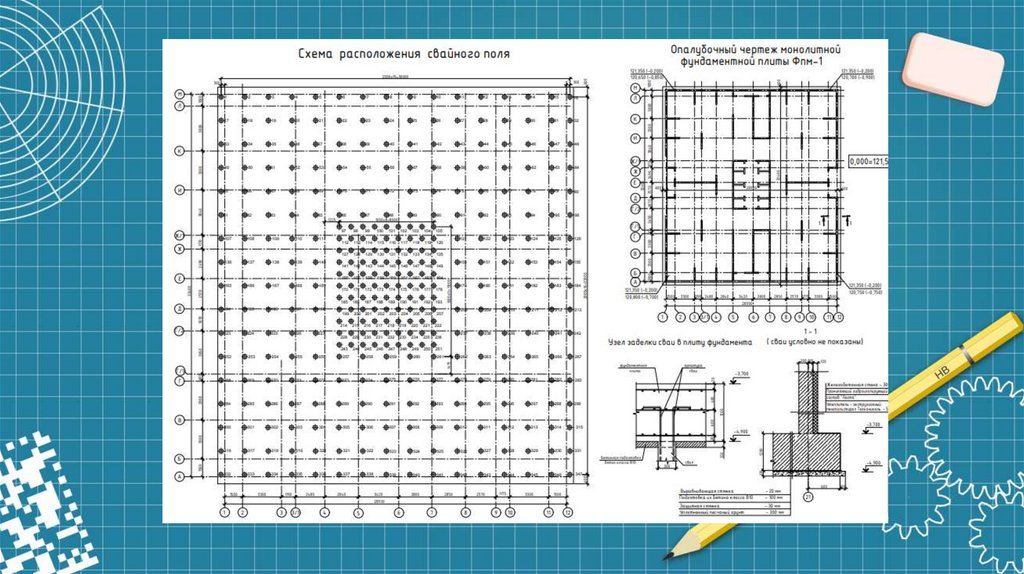

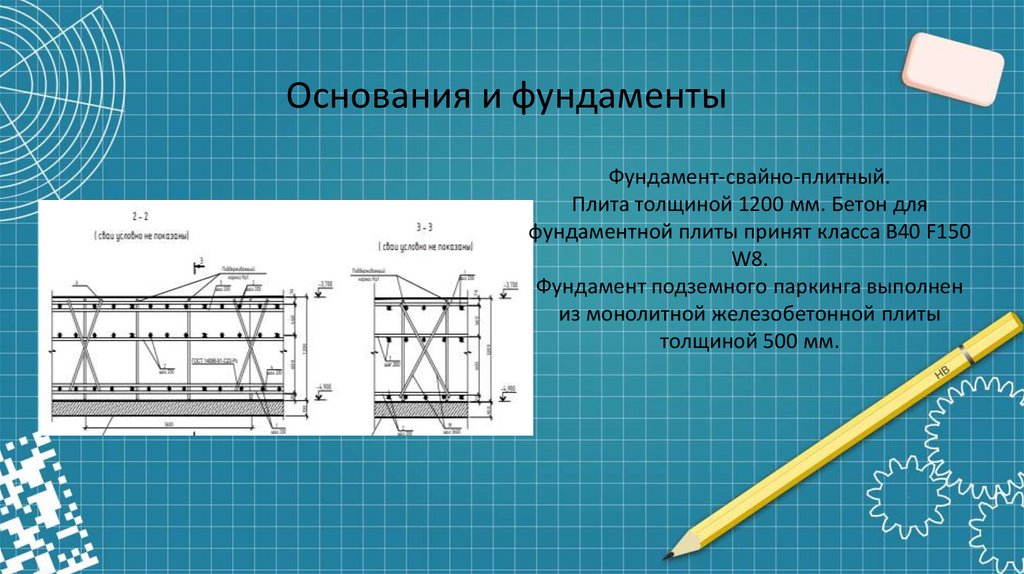

Основания и фундаменты
Фундамент-свайно-плитный.
Плита толщиной 1200 мм. Бетон для
фундаментной плиты принят класса В40 F150
W8.
Фундамент подземного паркинга выполнен
из монолитной железобетонной плиты
толщиной 500 мм.

8.

9.

10.

11.

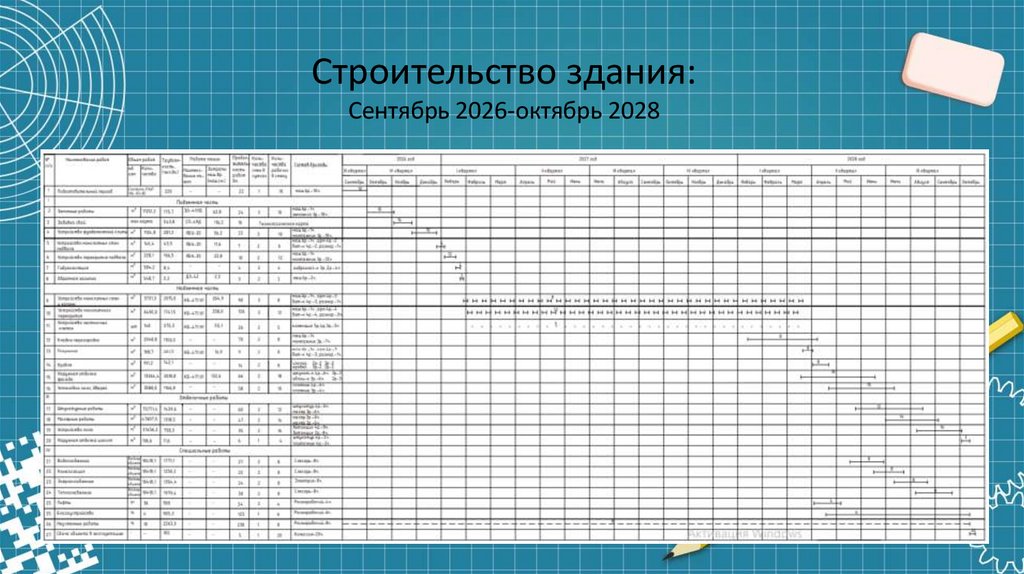

Строительство здания:
Сентябрь 2026-октябрь 2028

12.

13.

Стоимость строительства здания
составит в текущих ценах 4,895 млрд. с учетом НДС.
В результате применения рациональных технологических решений по
возведению здания, сроки строительства сокращаются на 8 дней, что дает
дополнительный экономический эффект в 4,266 млн. ,что повысит
рентабильность до 18,82 %.

14.

Спасибо за внимание.
