Обеспечение комфортных условий для трудовой деятельности. Микроклимат. Освещение

1. Обеспечение комфортных условий для трудовой деятельности. Микроклимат. Освещение

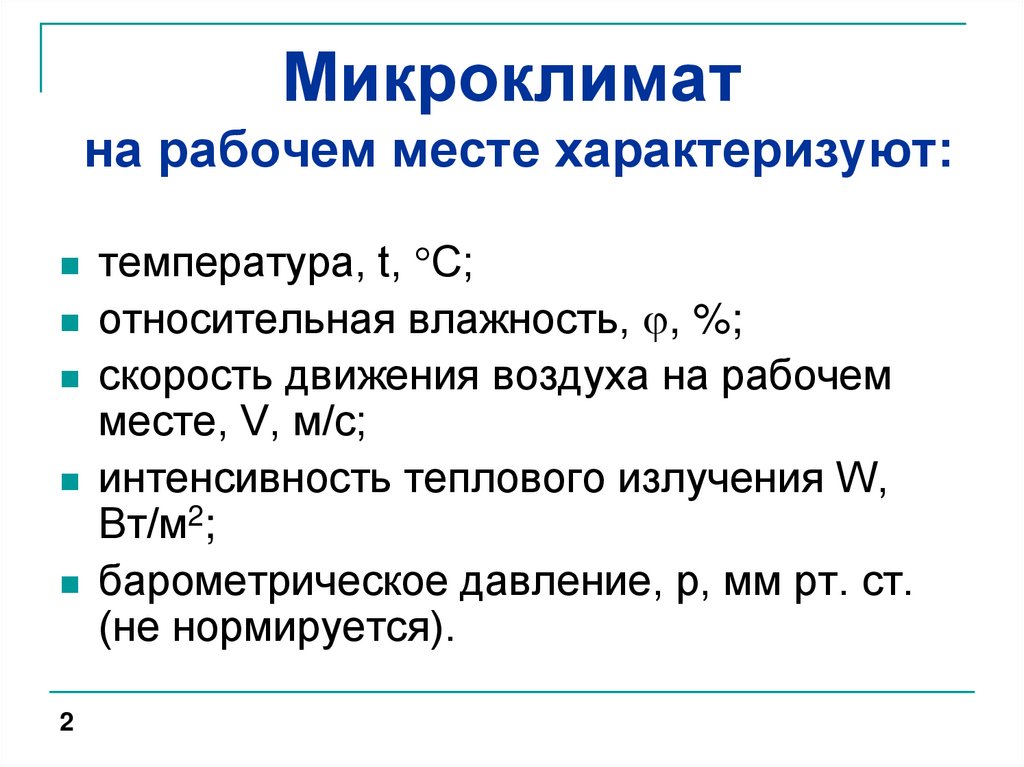

2. Микроклимат на рабочем месте характеризуют:

температура, t, С;
относительная влажность, , %;
скорость движения воздуха на рабочем
месте, V, м/с;
интенсивность теплового излучения W,
Вт/м2;
барометрическое давление, р, мм рт. ст.
(не нормируется).
2

3. Контроль параметров воздушной среды

Осуществляется с помощью приборов:
термометр (температура);
психрометр (относительная влажность);
анемометр (скорость движения воздуха);
актинометр (интенсивность теплового
излучения);
газоанализатор (концентрация вредных
веществ).
3

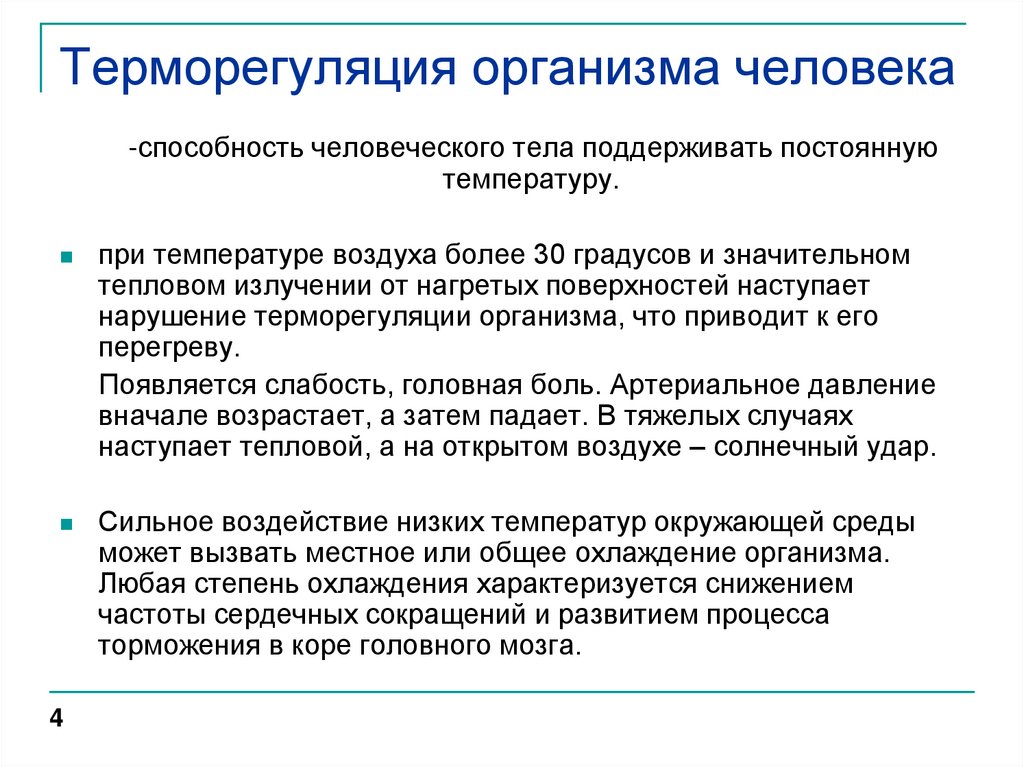

4. Терморегуляция организма человека

-способность человеческого тела поддерживать постоянную
температуру.
4
при температуре воздуха более 30 градусов и значительном
тепловом излучении от нагретых поверхностей наступает
нарушение терморегуляции организма, что приводит к его
перегреву.
Появляется слабость, головная боль. Артериальное давление
вначале возрастает, а затем падает. В тяжелых случаях
наступает тепловой, а на открытом воздухе – солнечный удар.
Сильное воздействие низких температур окружающей среды
может вызвать местное или общее охлаждение организма.
Любая степень охлаждения характеризуется снижением
частоты сердечных сокращений и развитием процесса
торможения в коре головного мозга.

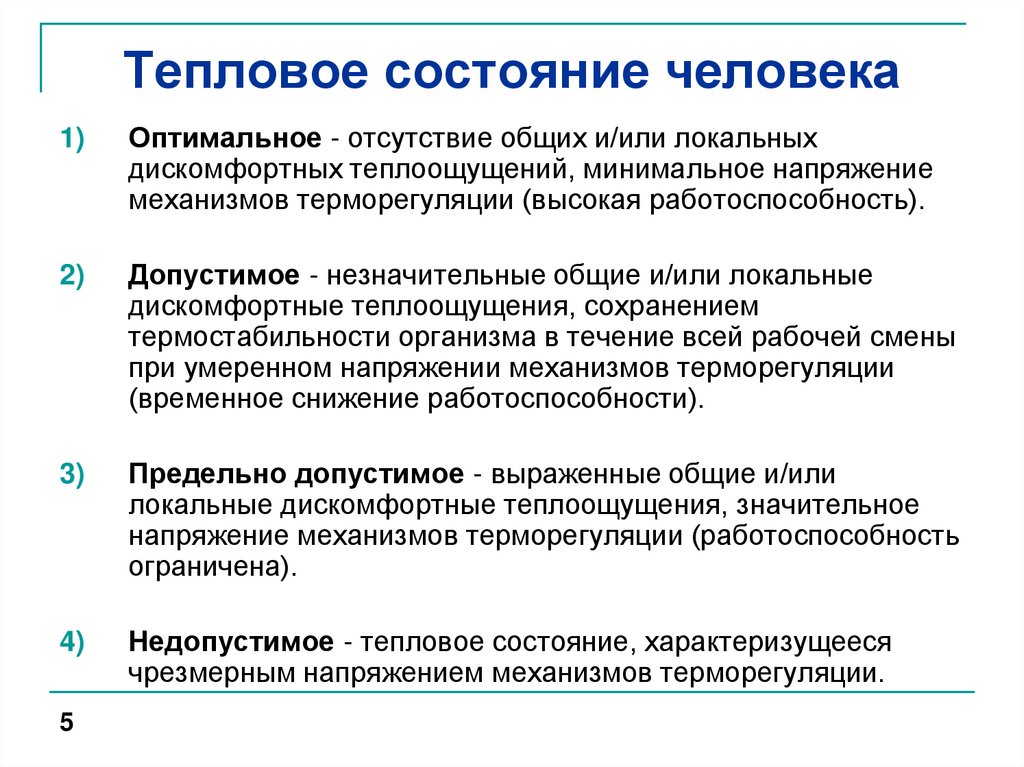

5. Тепловое состояние человека

1)
Оптимальное - отсутствие общих и/или локальных
дискомфортных теплоощущений, минимальное напряжение
механизмов терморегуляции (высокая работоспособность).
2)
Допустимое - незначительные общие и/или локальные
дискомфортные теплоощущения, сохранением
термостабильности организма в течение всей рабочей смены
при умеренном напряжении механизмов терморегуляции
(временное снижение работоспособности).
3)
Предельно допустимое - выраженные общие и/или
локальные дискомфортные теплоощущения, значительное
напряжение механизмов терморегуляции (работоспособность
ограничена).
4)
Недопустимое - тепловое состояние, характеризущееся
чрезмерным напряжением механизмов терморегуляции.
5

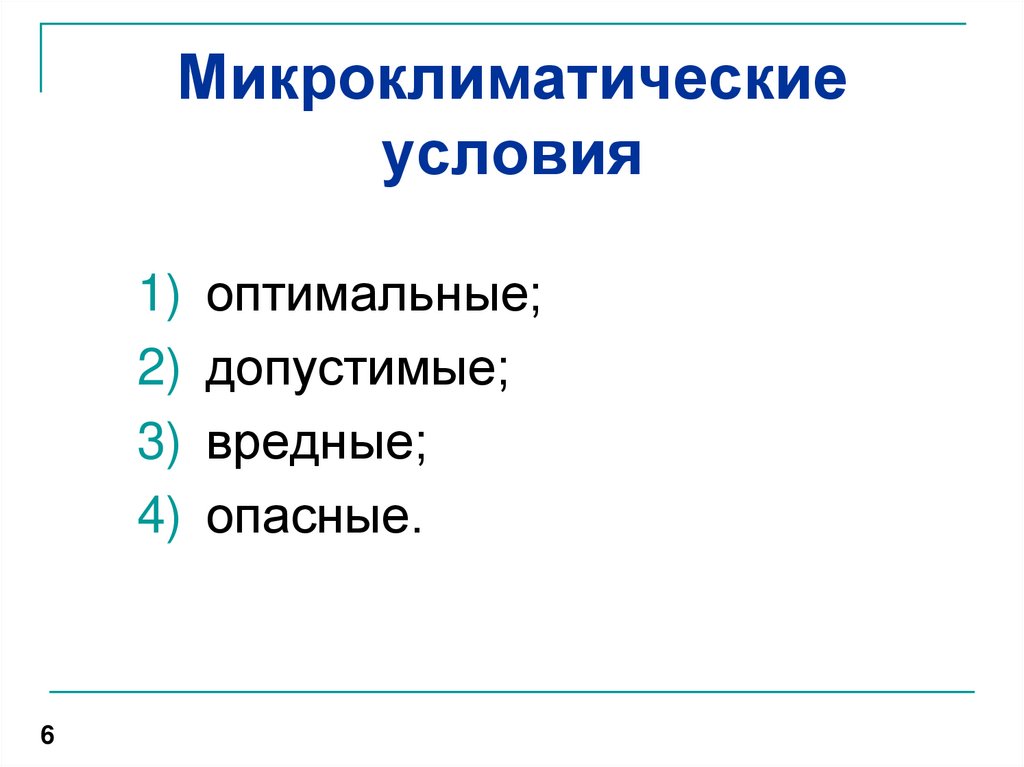

6. Микроклиматические условия

1) оптимальные;
2) допустимые;
3) вредные;
4) опасные.
6

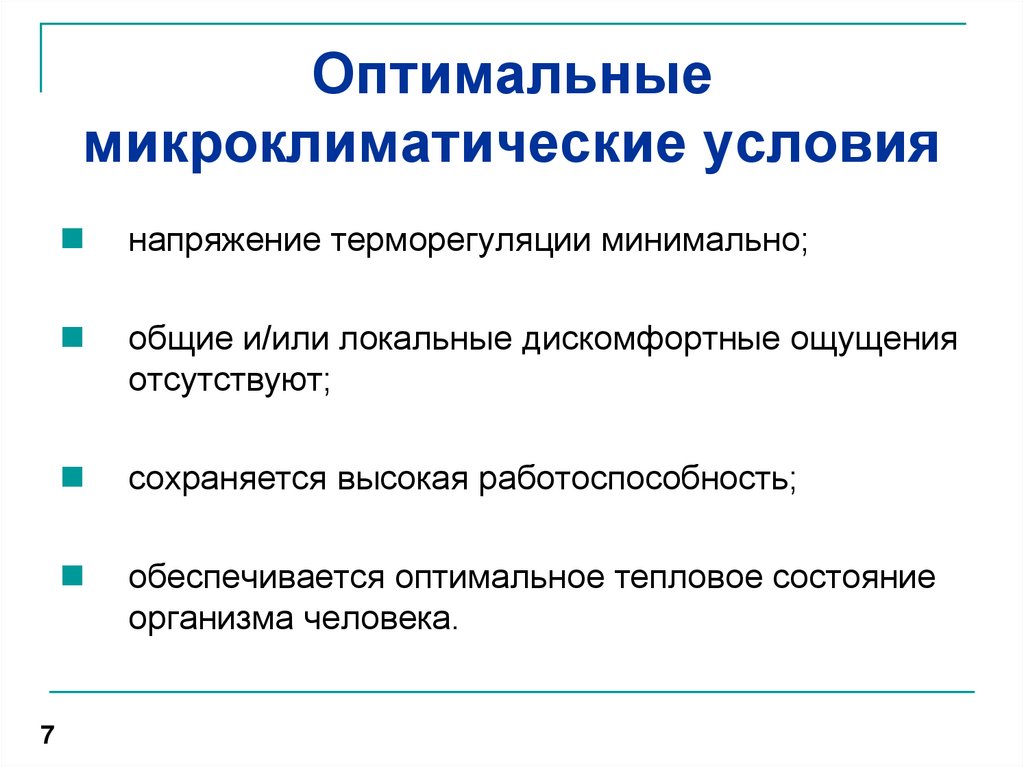

7. Оптимальные микроклиматические условия

7
напряжение терморегуляции минимально;
общие и/или локальные дискомфортные ощущения
отсутствуют;
сохраняется высокая работоспособность;
обеспечивается оптимальное тепловое состояние
организма человека.

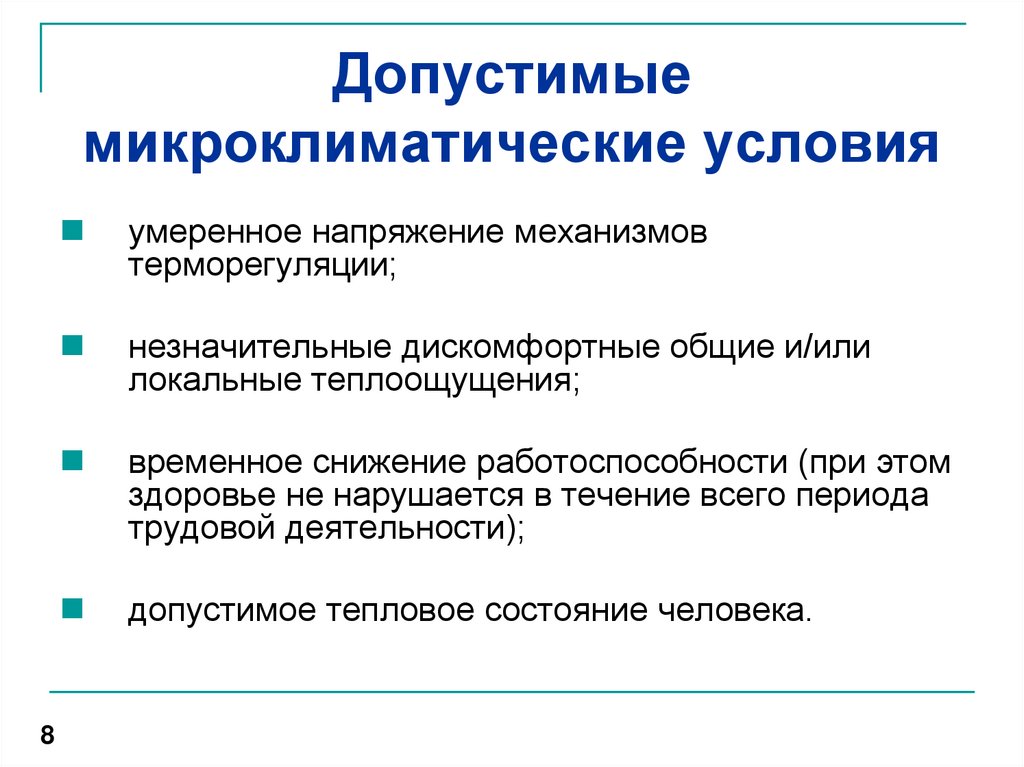

8. Допустимые микроклиматические условия

8
умеренное напряжение механизмов
терморегуляции;
незначительные дискомфортные общие и/или
локальные теплоощущения;
временное снижение работоспособности (при этом
здоровье не нарушается в течение всего периода
трудовой деятельности);
допустимое тепловое состояние человека.

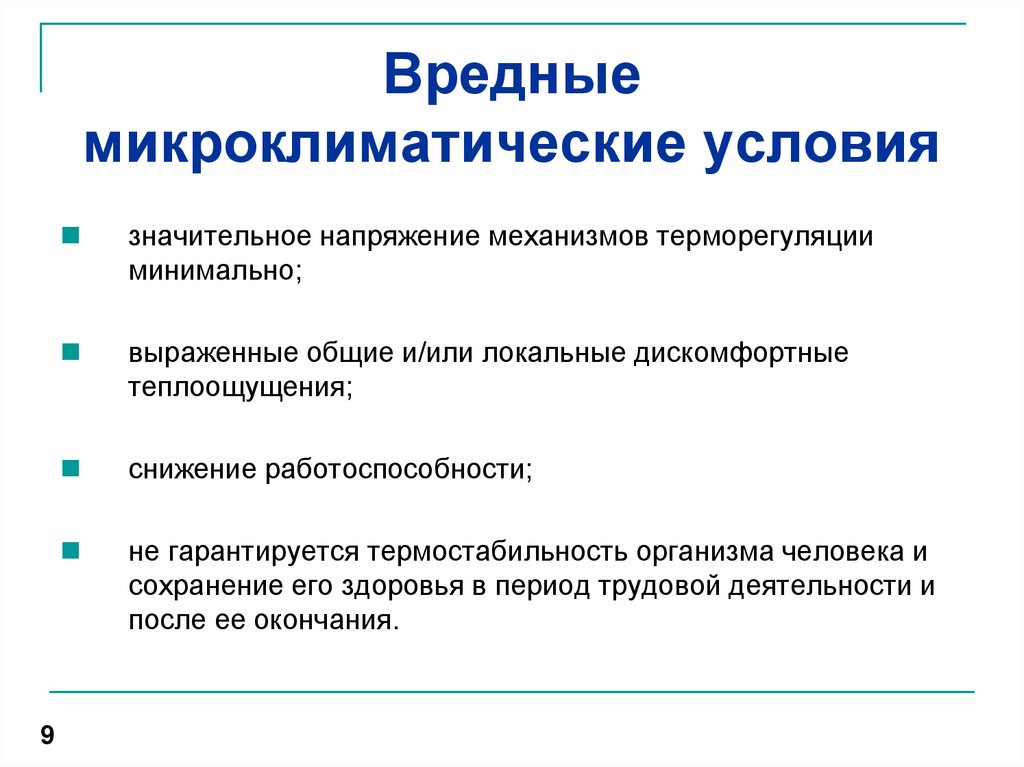

9. Вредные микроклиматические условия

9
значительное напряжение механизмов терморегуляции
минимально;
выраженные общие и/или локальные дискомфортные
теплоощущения;
снижение работоспособности;
не гарантируется термостабильность организма человека и
сохранение его здоровья в период трудовой деятельности и
после ее окончания.

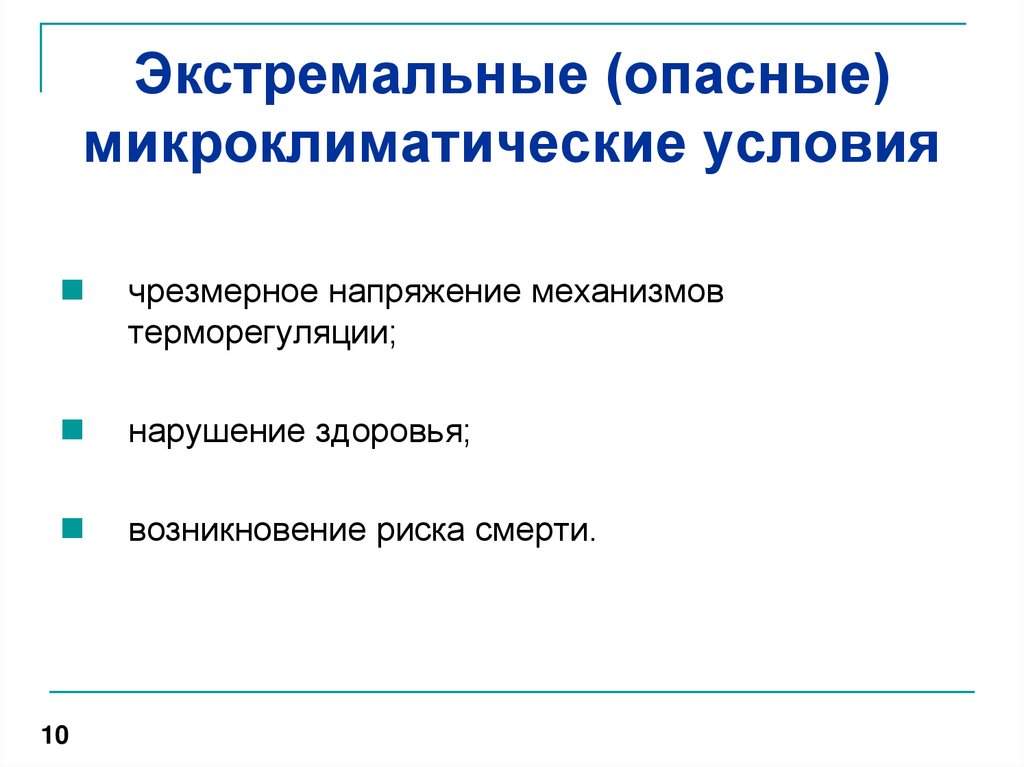

10. Экстремальные (опасные) микроклиматические условия

чрезмерное напряжение механизмов
терморегуляции;
нарушение здоровья;
возникновение риска смерти.
10

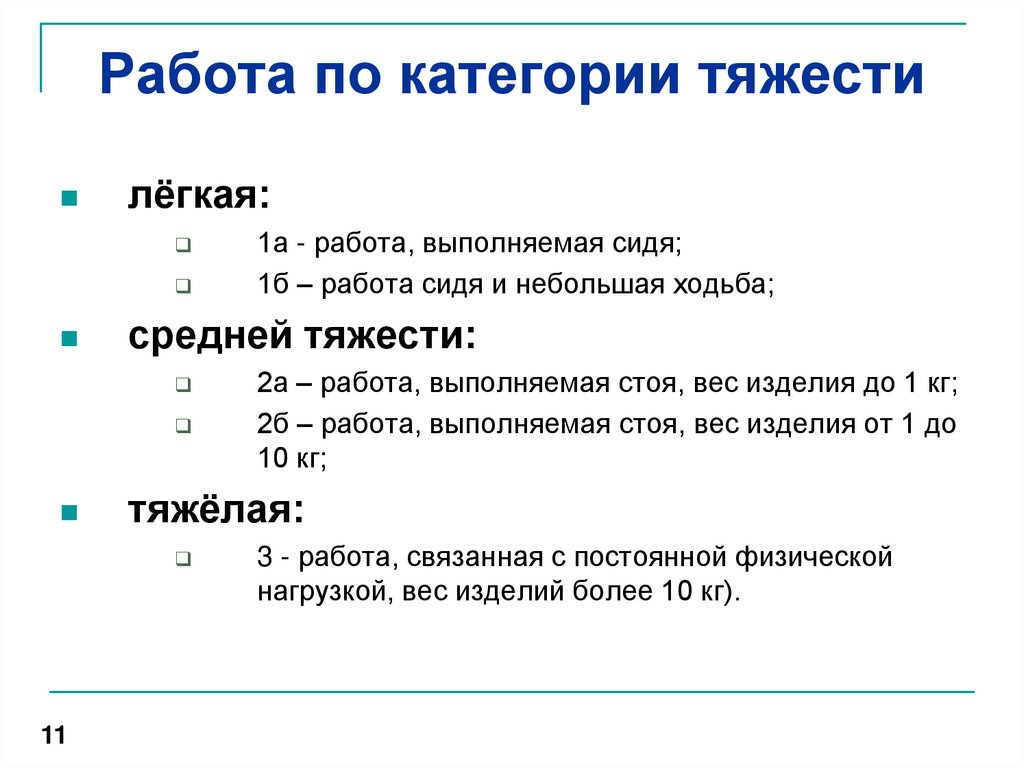

11. Работа по категории тяжести

лёгкая:
средней тяжести:
2а – работа, выполняемая стоя, вес изделия до 1 кг;
2б – работа, выполняемая стоя, вес изделия от 1 до
10 кг;
тяжёлая:
11
1а - работа, выполняемая сидя;
1б – работа сидя и небольшая ходьба;
3 - работа, связанная с постоянной физической
нагрузкой, вес изделий более 10 кг).

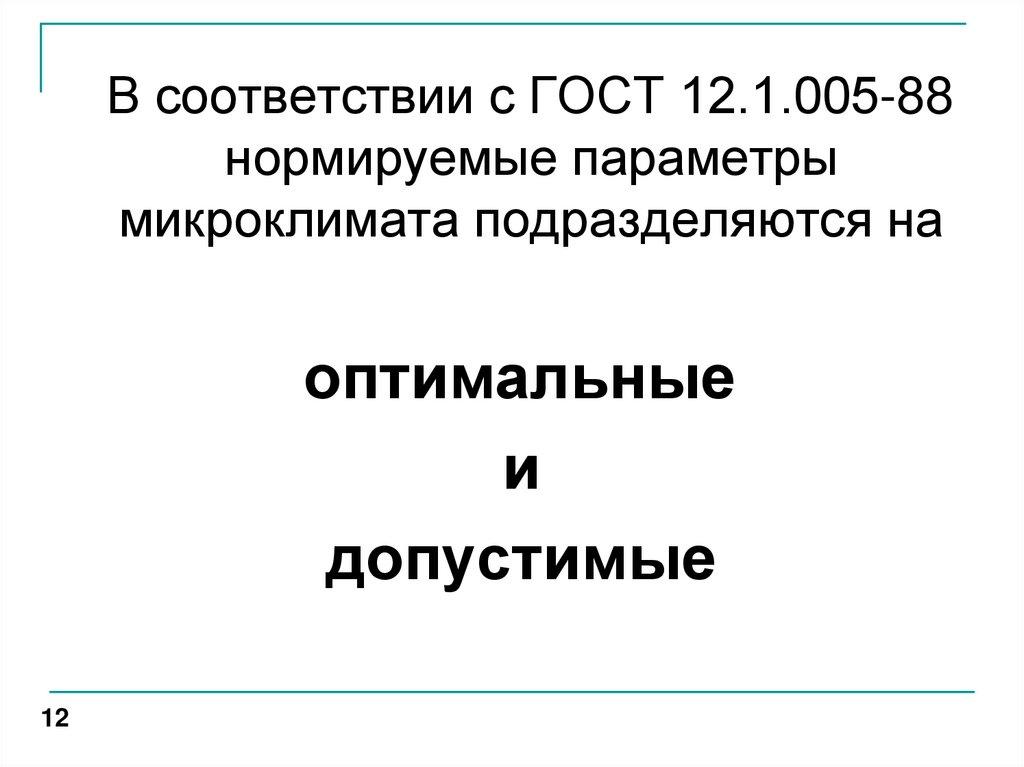

12.

В соответствии с ГОСТ 12.1.005-88
нормируемые параметры
микроклимата подразделяются на
оптимальные
и
допустимые
12

13. Оптимальные параметры микроклимата -

такое сочетание температуры,
относительной влажности и скорости
воздуха, которое при длительном и
систематическом воздействии не вызывает
отклонений в состоянии человека.
t = 22 - 24, С
= 40 - 60, %
V 0,2 м/с
13

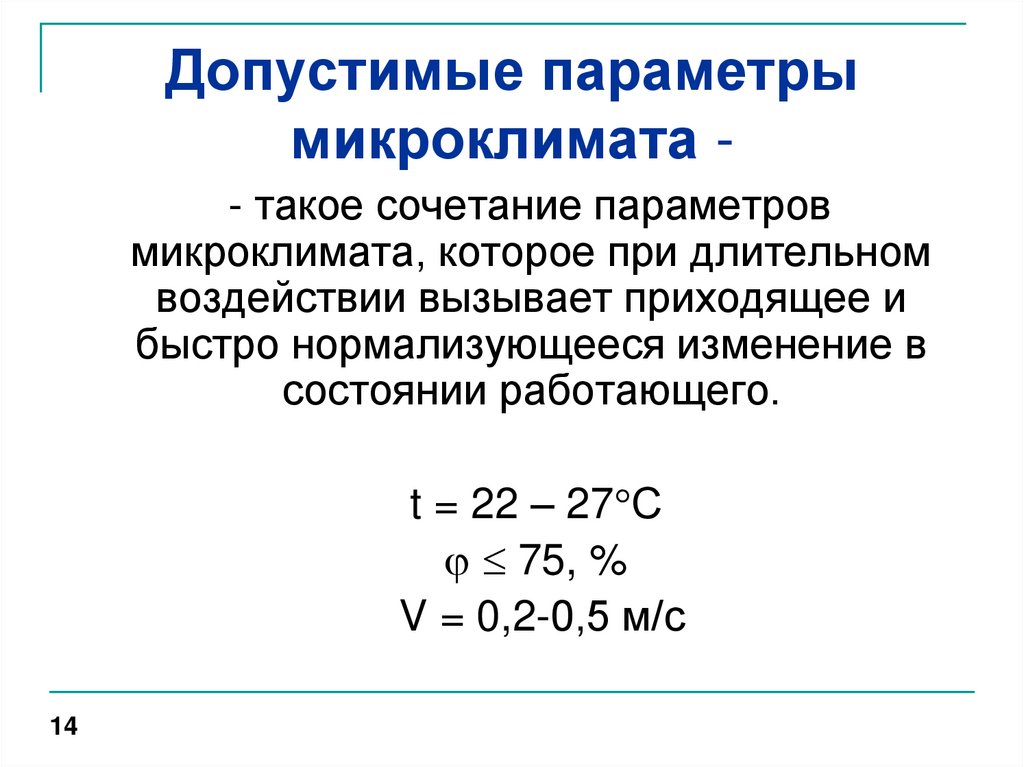

14. Допустимые параметры микроклимата -

такое сочетание параметров
микроклимата, которое при длительном
воздействии вызывает приходящее и
быстро нормализующееся изменение в
состоянии работающего.
t = 22 – 27 С
75, %
V = 0,2-0,5 м/с
14

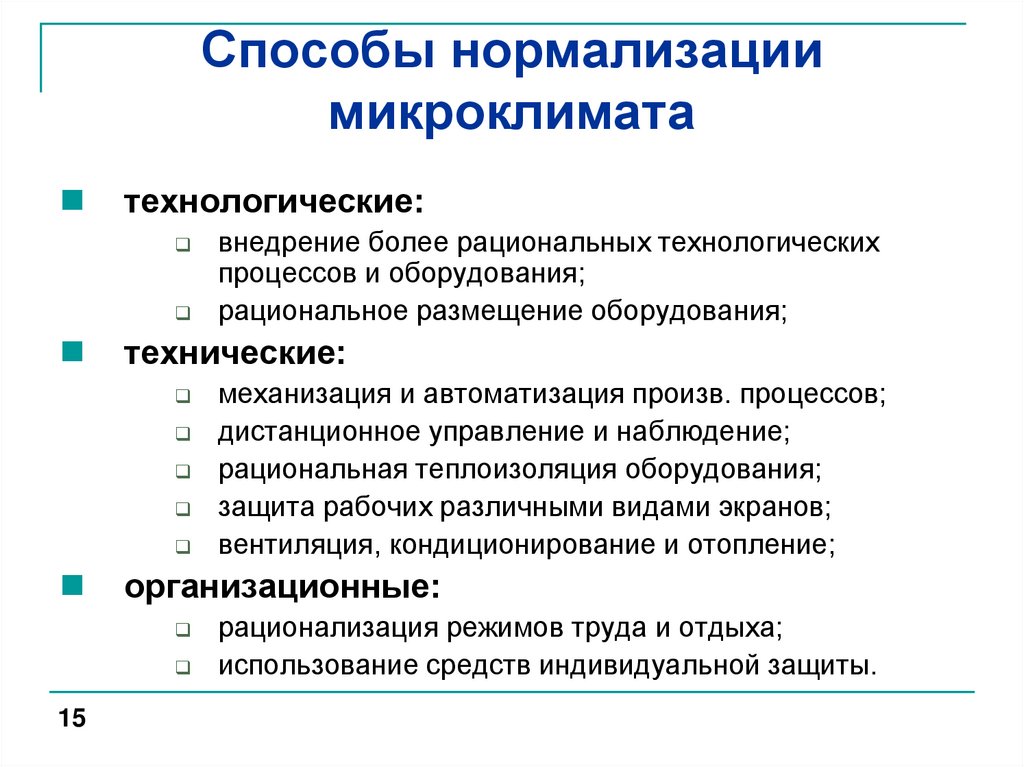

15. Способы нормализации микроклимата

технологические:
технические:
механизация и автоматизация произв. процессов;
дистанционное управление и наблюдение;
рациональная теплоизоляция оборудования;
защита рабочих различными видами экранов;
вентиляция, кондиционирование и отопление;
организационные:
15
внедрение более рациональных технологических
процессов и оборудования;
рациональное размещение оборудования;
рационализация режимов труда и отдыха;
использование средств индивидуальной защиты.

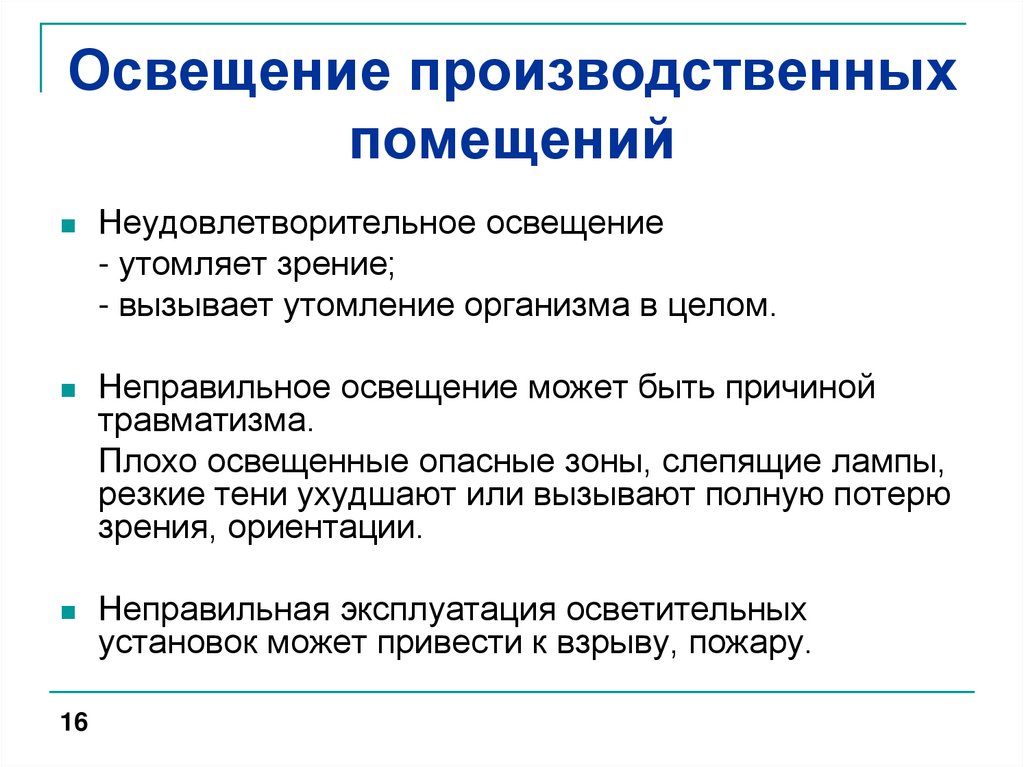

16. Освещение производственных помещений

Неудовлетворительное освещение
- утомляет зрение;
- вызывает утомление организма в целом.
Неправильное освещение может быть причиной
травматизма.
Плохо освещенные опасные зоны, слепящие лампы,
резкие тени ухудшают или вызывают полную потерю
зрения, ориентации.
Неправильная эксплуатация осветительных
установок может привести к взрыву, пожару.
16

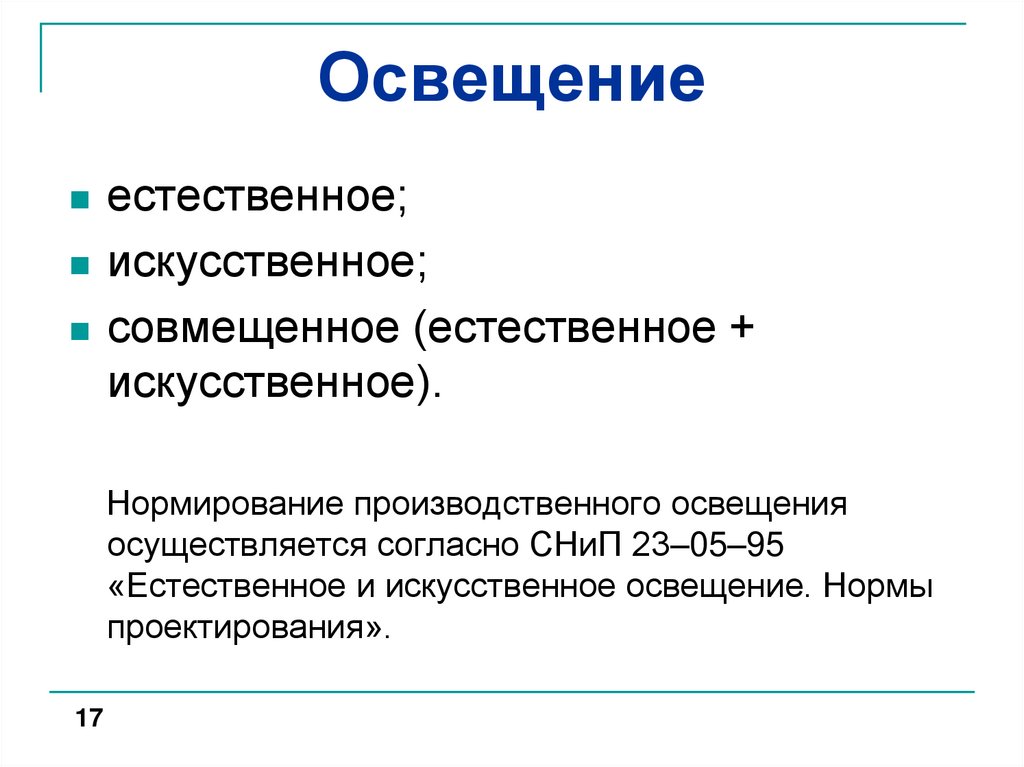

17. Освещение

естественное;
искусственное;
совмещенное (естественное +
искусственное).
Нормирование производственного освещения
осуществляется согласно СНиП 23–05–95
«Естественное и искусственное освещение. Нормы
проектирования».
17

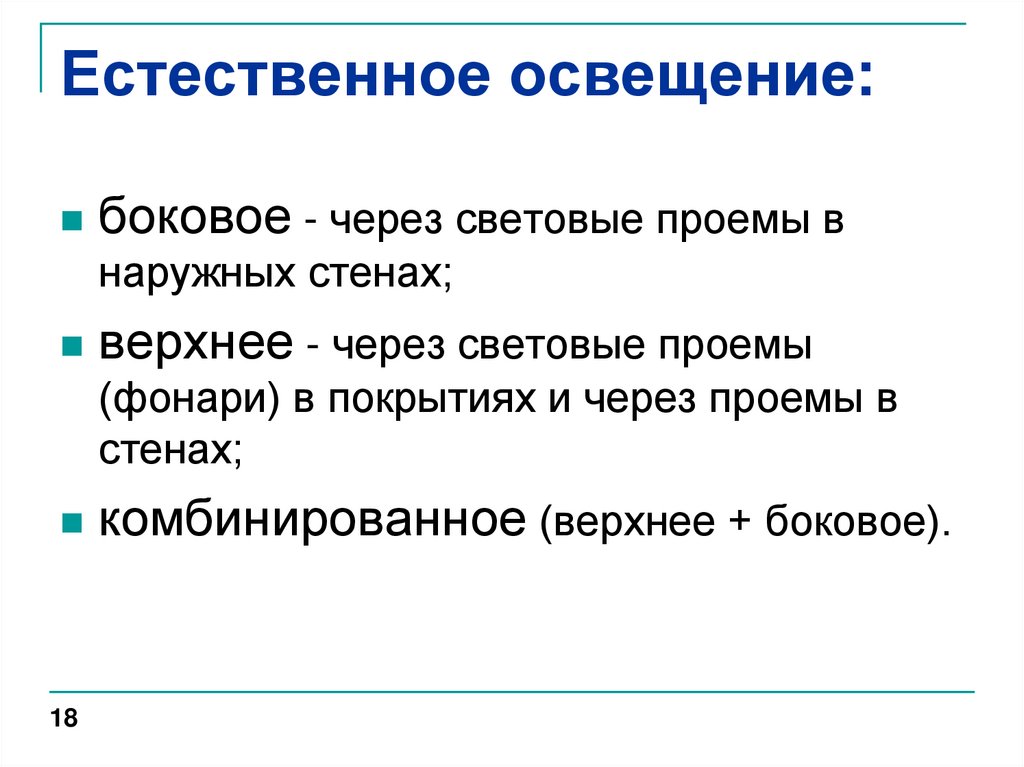

18. Естественное освещение:

боковое - через световые проемы в
наружных стенах;
верхнее - через световые проемы
(фонари) в покрытиях и через проемы в
стенах;
комбинированное (верхнее + боковое).
18

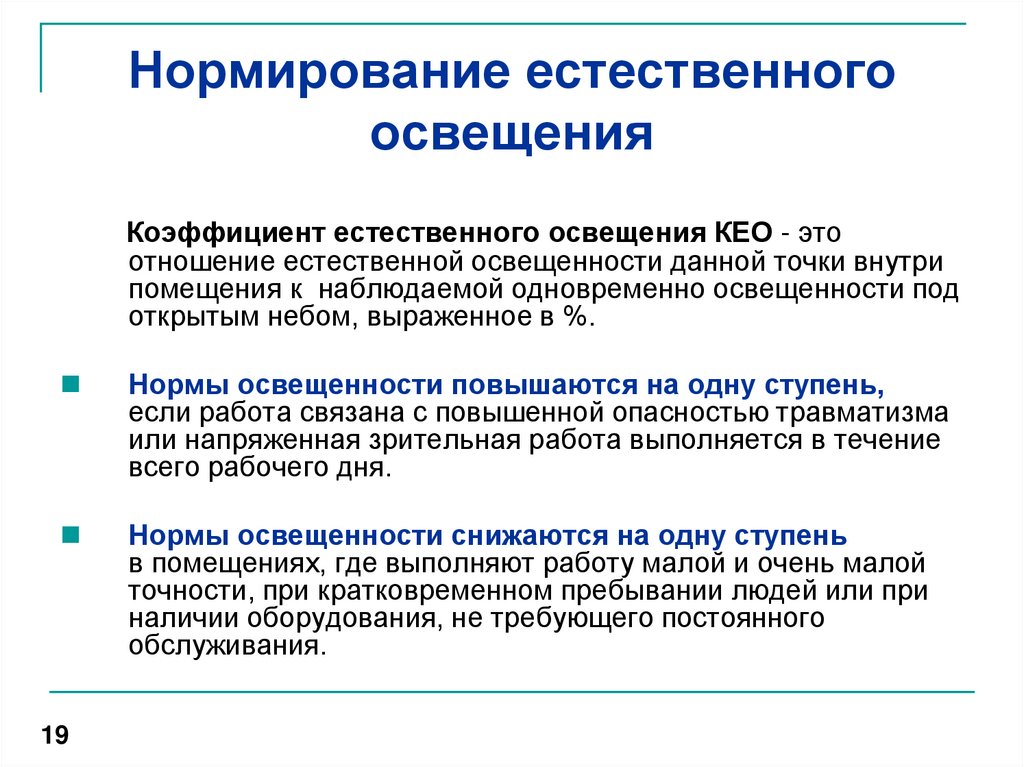

19. Нормирование естественного освещения

Коэффициент естественного освещения КЕО - это
отношение естественной освещенности данной точки внутри
помещения к наблюдаемой одновременно освещенности под
открытым небом, выраженное в %.
Нормы освещенности повышаются на одну ступень,
если работа связана с повышенной опасностью травматизма
или напряженная зрительная работа выполняется в течение
всего рабочего дня.
Нормы освещенности снижаются на одну ступень
в помещениях, где выполняют работу малой и очень малой
точности, при кратковременном пребывании людей или при
наличии оборудования, не требующего постоянного
обслуживания.
19

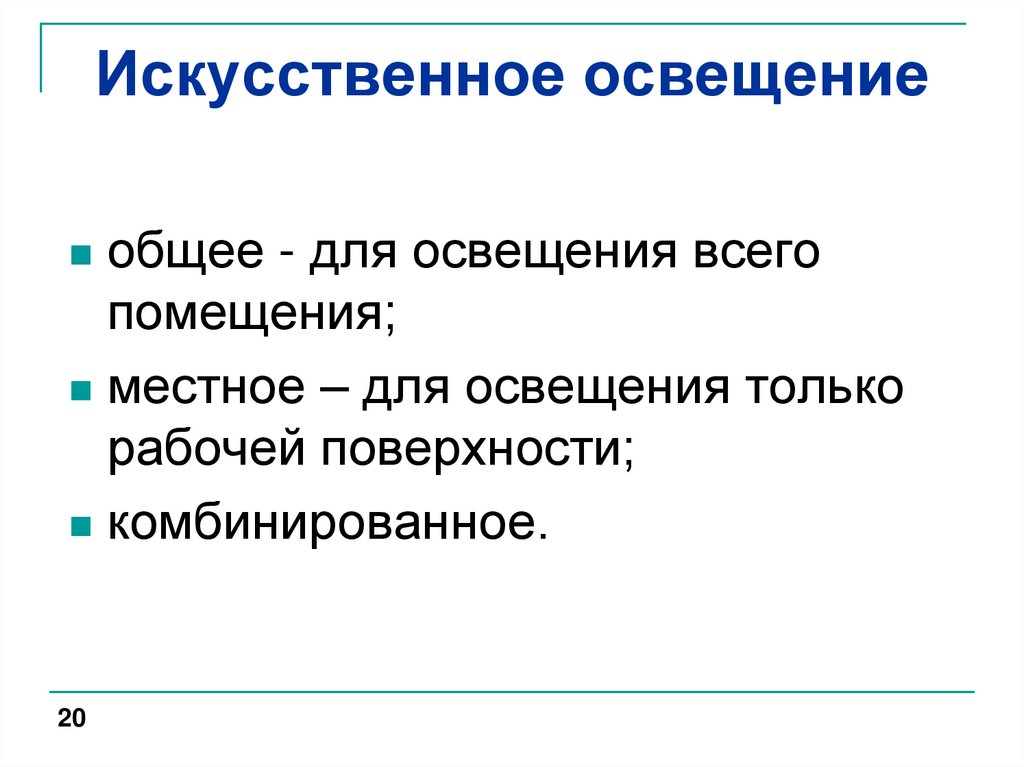

20. Искусственное освещение

общее - для освещения всего
помещения;
местное – для освещения только
рабочей поверхности;
комбинированное.
20

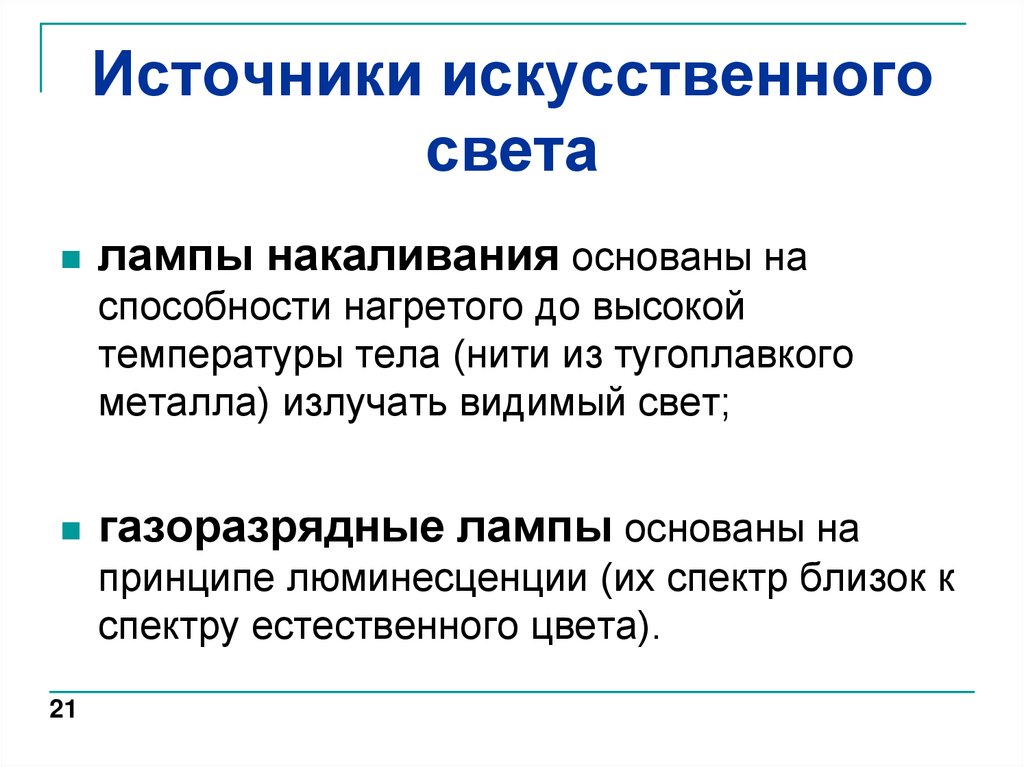

21. Источники искусственного света

лампы накаливания основаны на
способности нагретого до высокой
температуры тела (нити из тугоплавкого
металла) излучать видимый свет;
газоразрядные лампы основаны на
принципе люминесценции (их спектр близок к
спектру естественного цвета).
21

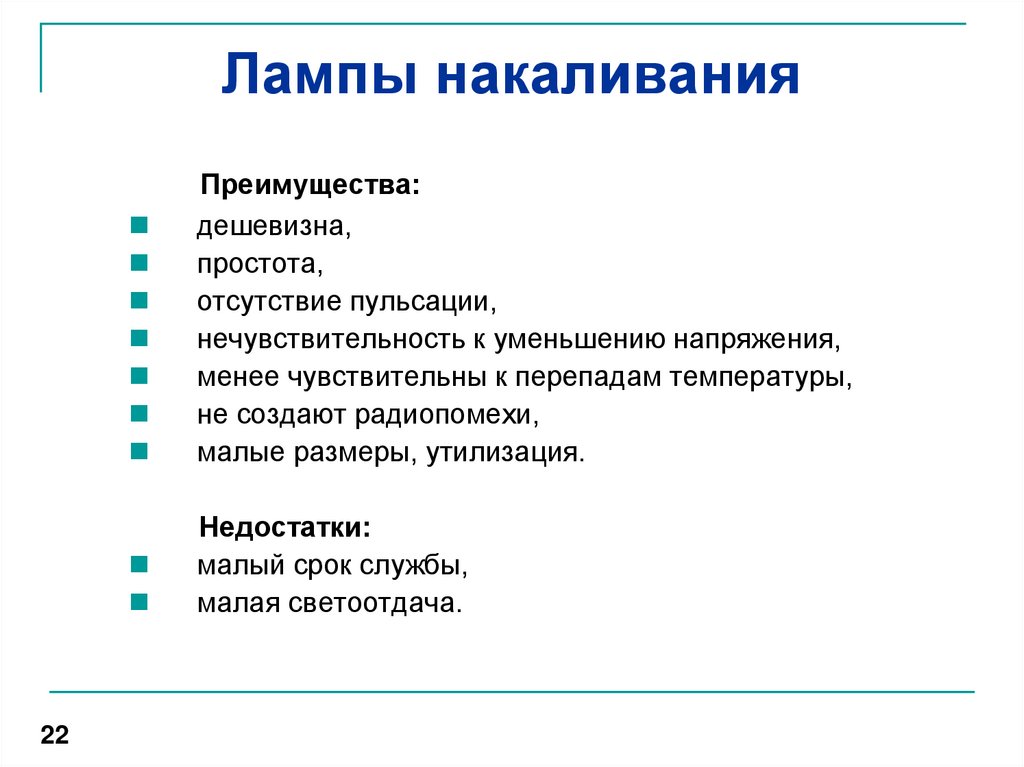

22. Лампы накаливания

22
Преимущества:
дешевизна,
простота,
отсутствие пульсации,
нечувствительность к уменьшению напряжения,
менее чувствительны к перепадам температуры,
не создают радиопомехи,
малые размеры, утилизация.
Недостатки:
малый срок службы,
малая светоотдача.

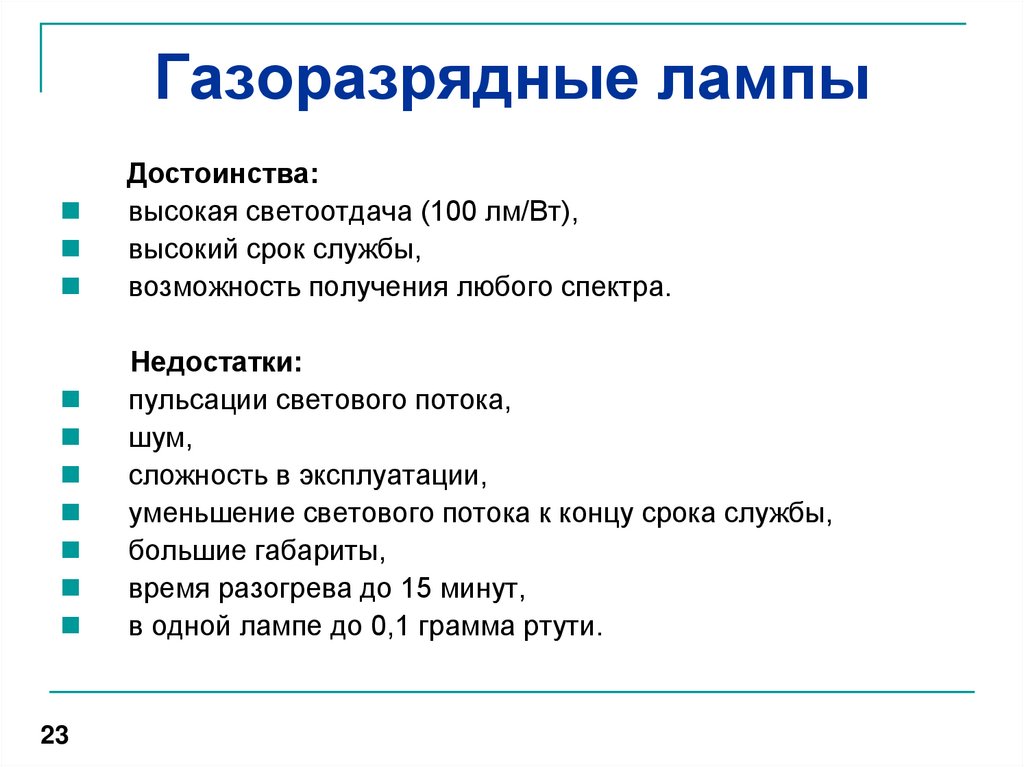

23. Газоразрядные лампы

Достоинства:
высокая светоотдача (100 лм/Вт),
высокий срок службы,
возможность получения любого спектра.
Недостатки:
пульсации светового потока,
шум,
сложность в эксплуатации,
уменьшение светового потока к концу срока службы,
большие габариты,
время разогрева до 15 минут,
в одной лампе до 0,1 грамма ртути.
23

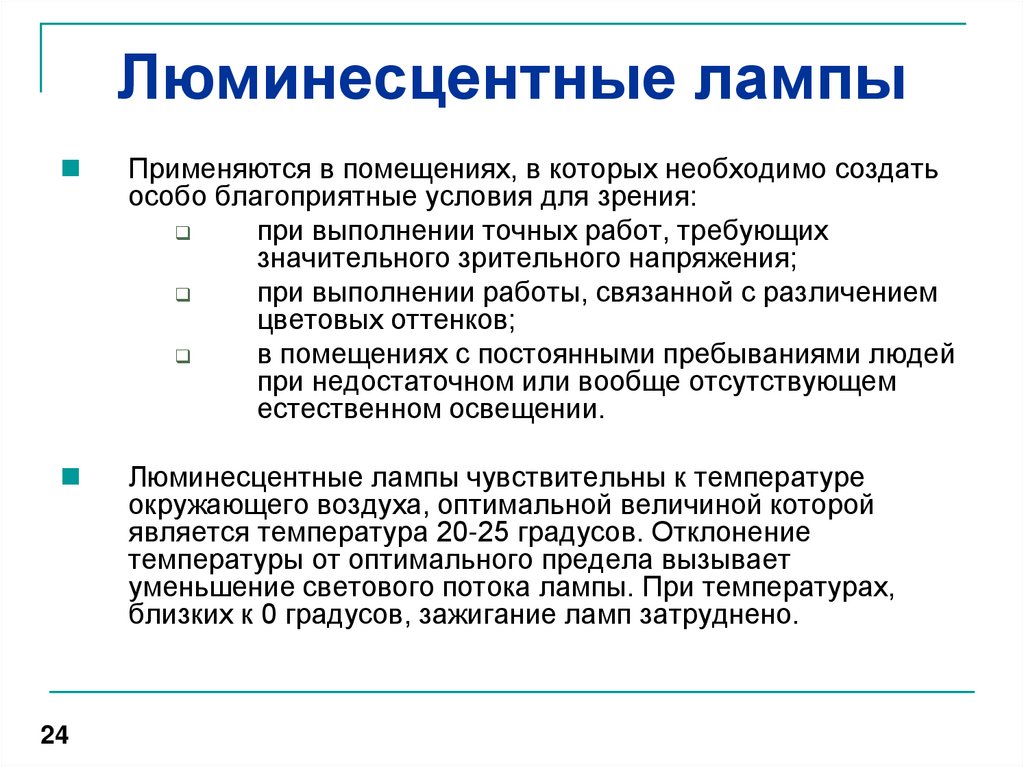

24. Люминесцентные лампы

Применяются в помещениях, в которых необходимо создать
особо благоприятные условия для зрения:
при выполнении точных работ, требующих
значительного зрительного напряжения;
при выполнении работы, связанной с различением
цветовых оттенков;
в помещениях с постоянными пребываниями людей
при недостаточном или вообще отсутствующем
естественном освещении.
Люминесцентные лампы чувствительны к температуре
окружающего воздуха, оптимальной величиной которой
является температура 20-25 градусов. Отклонение
температуры от оптимального предела вызывает
уменьшение светового потока лампы. При температурах,
близких к 0 градусов, зажигание ламп затруднено.
24

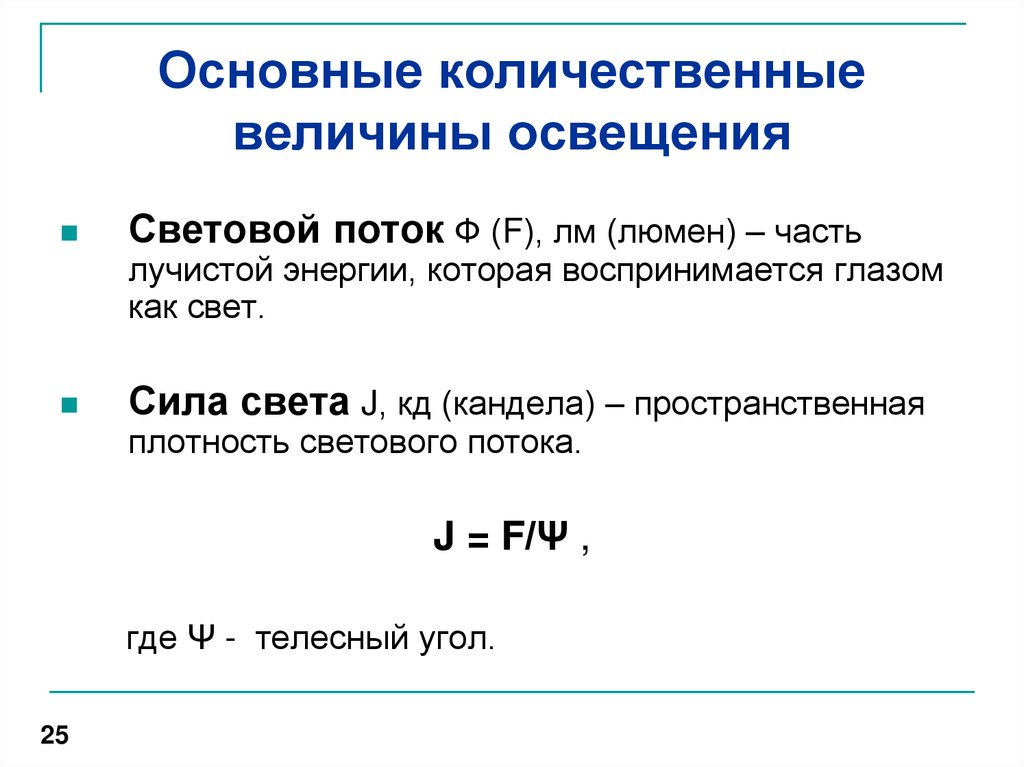

25. Основные количественные величины освещения

Световой поток Ф (F), лм (люмен) – часть
лучистой энергии, которая воспринимается глазом
как свет.
Сила света J, кд (кандела) – пространственная
плотность светового потока.
J = F/Ψ ,
где Ψ - телесный угол.
25

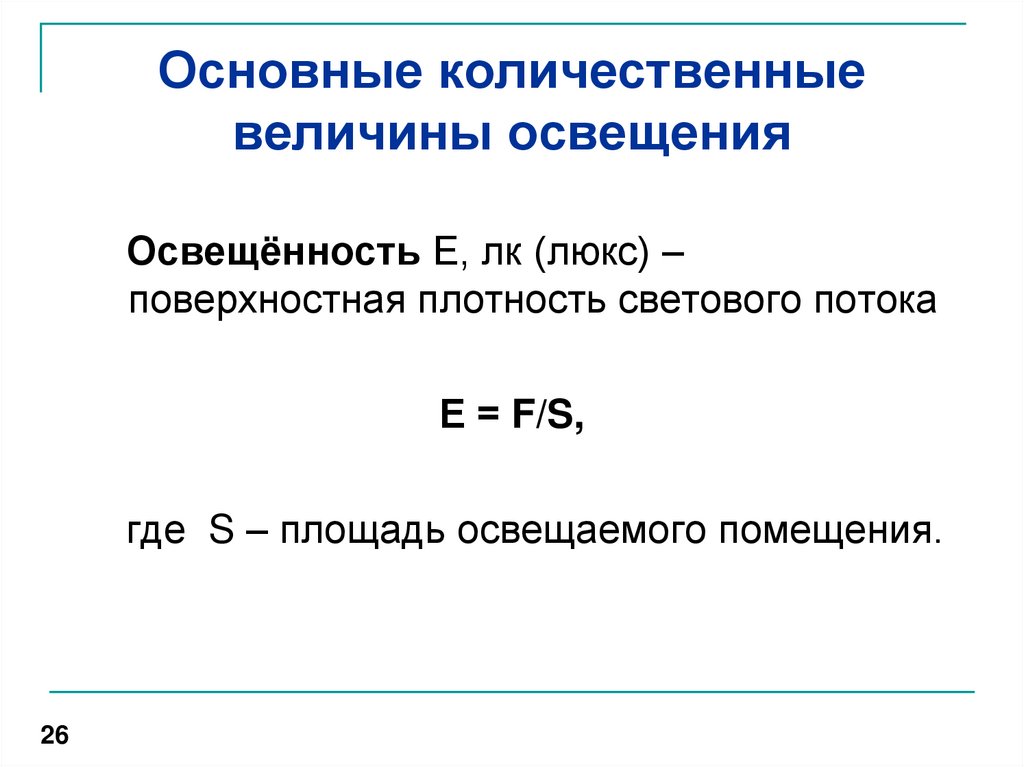

26. Основные количественные величины освещения

Освещённость Е, лк (люкс) –
поверхностная плотность светового потока
Е = F/S,
где S – площадь освещаемого помещения.
26

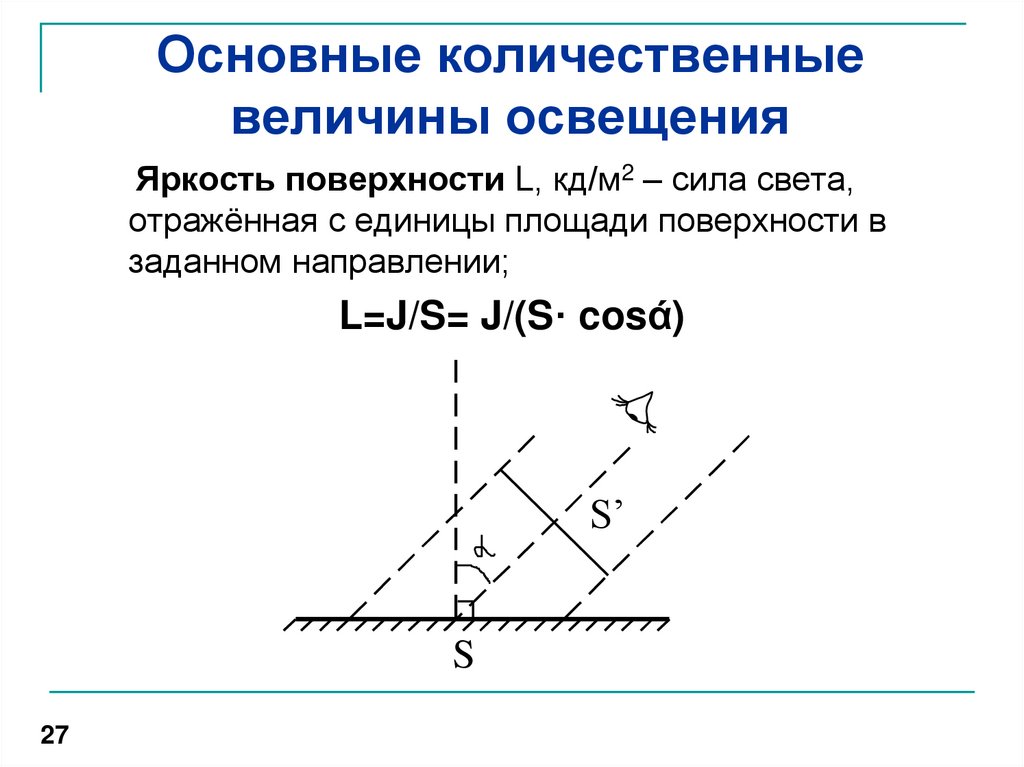

27. Основные количественные величины освещения

Яркость поверхности L, кд/м2 – сила света,
отражённая с единицы площади поверхности в
заданном направлении;
L=J/S= J/(S· cosά)
S’
S
27

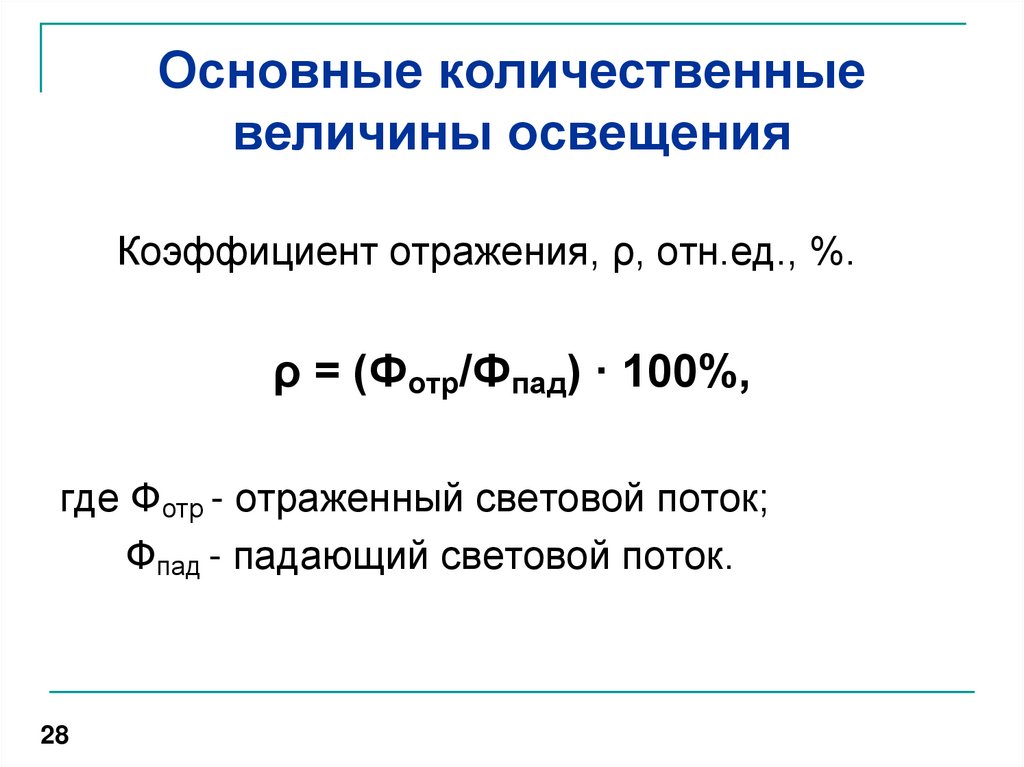

28. Основные количественные величины освещения

Коэффициент отражения, ρ, отн.ед., %.
ρ = (Фотр/Фпад) · 100%,
где Фотр - отраженный световой поток;
Фпад - падающий световой поток.
28

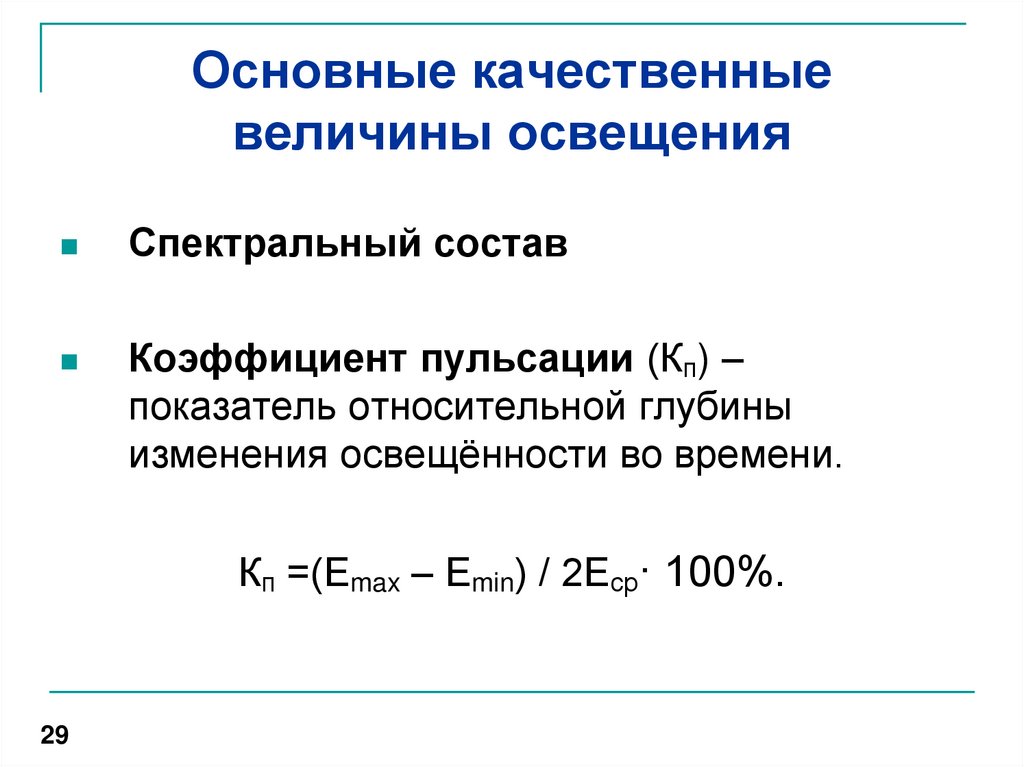

29. Основные качественные величины освещения

Спектральный состав
Коэффициент пульсации (Кп) –
показатель относительной глубины
изменения освещённости во времени.
Кп =(Еmax – Еmin) / 2Еср· 100%.
29

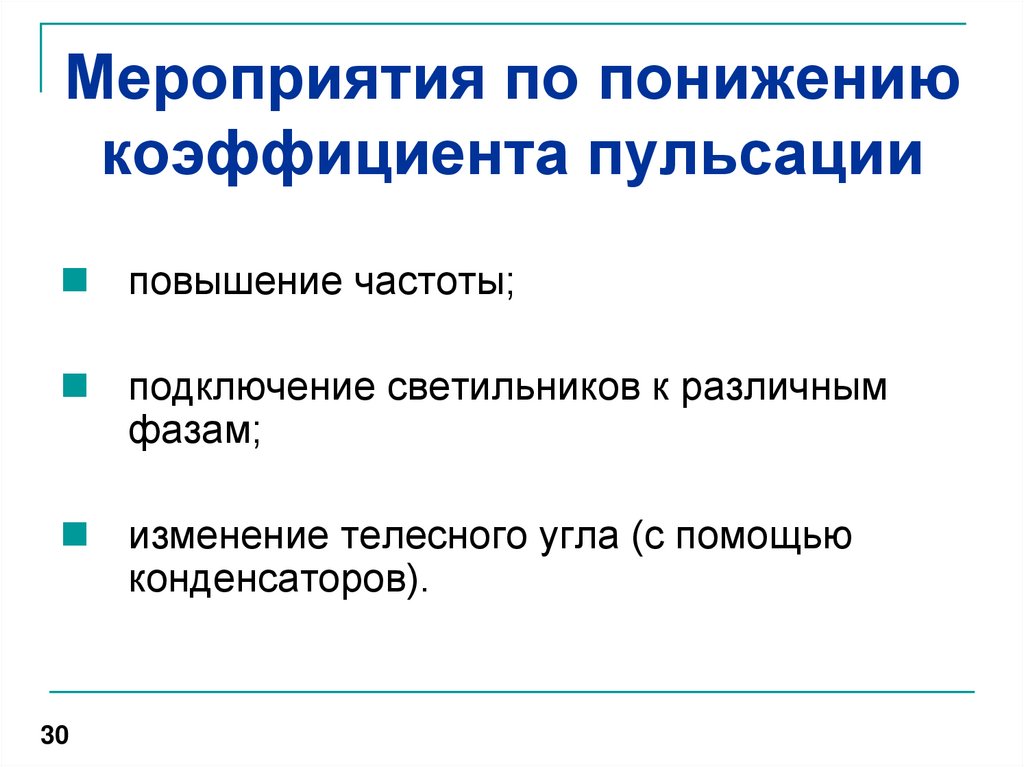

30. Мероприятия по понижению коэффициента пульсации

повышение частоты;
подключение светильников к различным
фазам;
изменение телесного угла (с помощью
конденсаторов).
30

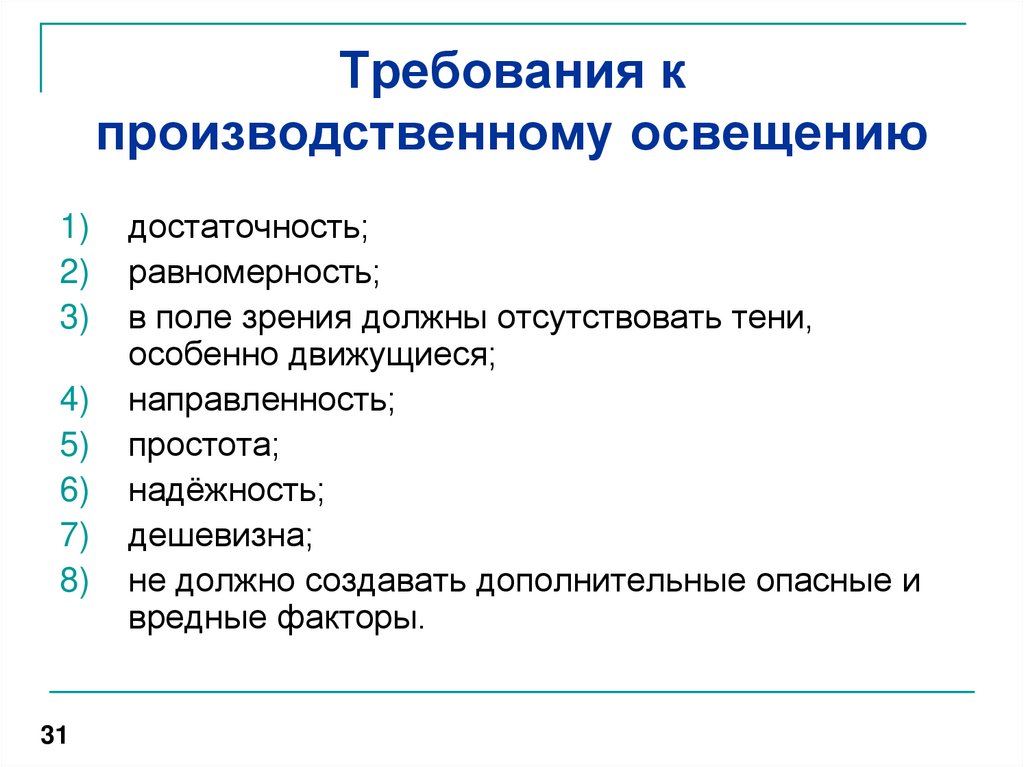

31. Требования к производственному освещению

1)
2)
3)
4)
5)
6)
7)
8)
31
достаточность;
равномерность;
в поле зрения должны отсутствовать тени,
особенно движущиеся;
направленность;
простота;
надёжность;
дешевизна;
не должно создавать дополнительные опасные и
вредные факторы.

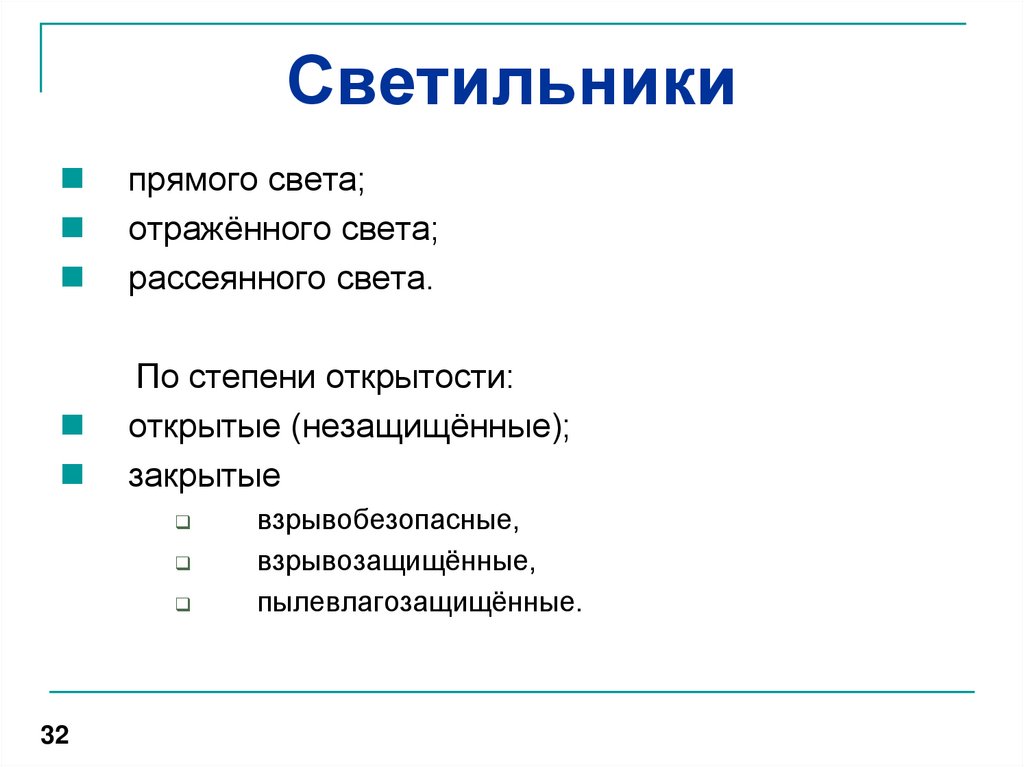

32. Светильники

прямого света;
отражённого света;
рассеянного света.
По степени открытости:
открытые (незащищённые);
закрытые
32
взрывобезопасные,
взрывозащищённые,
пылевлагозащищённые.

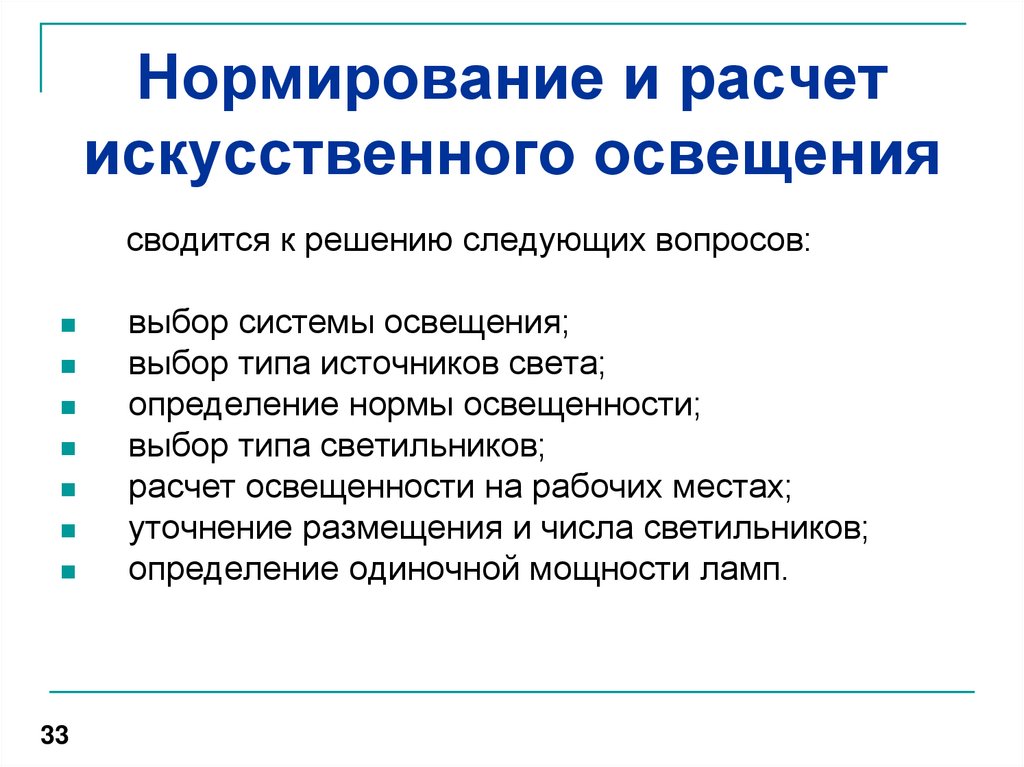

33. Нормирование и расчет искусственного освещения

сводится к решению следующих вопросов:
33
выбор системы освещения;
выбор типа источников света;
определение нормы освещенности;
выбор типа светильников;
расчет освещенности на рабочих местах;
уточнение размещения и числа светильников;
определение одиночной мощности ламп.

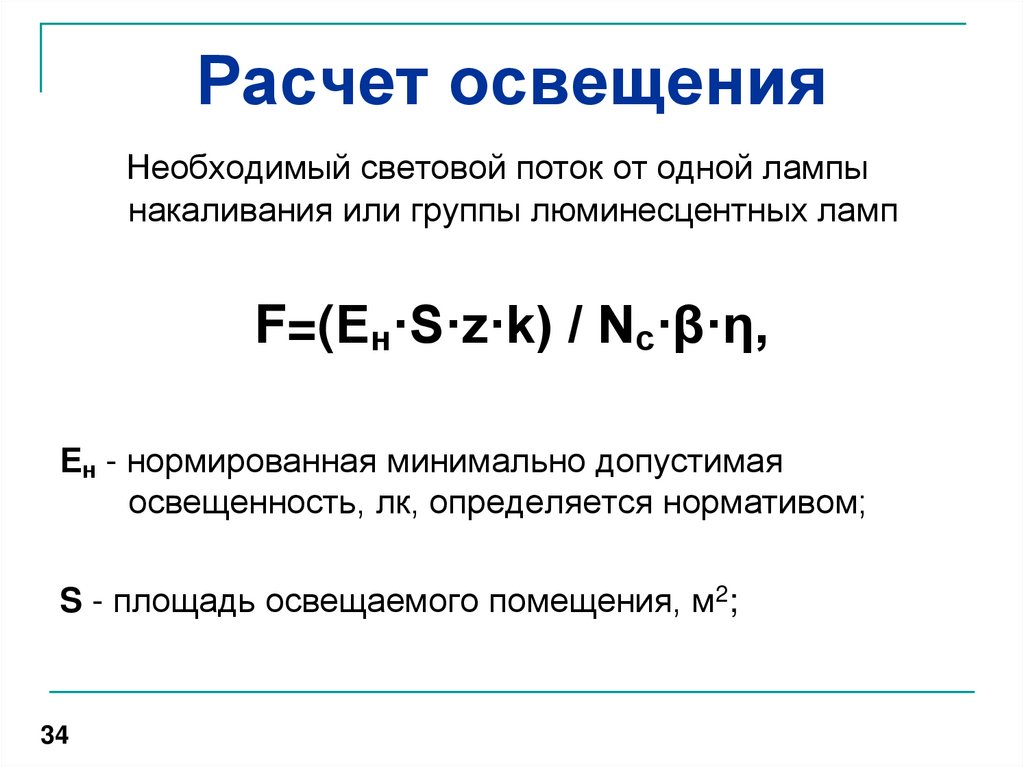

34. Расчет освещения

Необходимый световой поток от одной лампы
накаливания или группы люминесцентных ламп
F=(Ен·S·z·k) / Nс·β·η,
Ен - нормированная минимально допустимая
освещенность, лк, определяется нормативом;
S - площадь освещаемого помещения, м2;
34

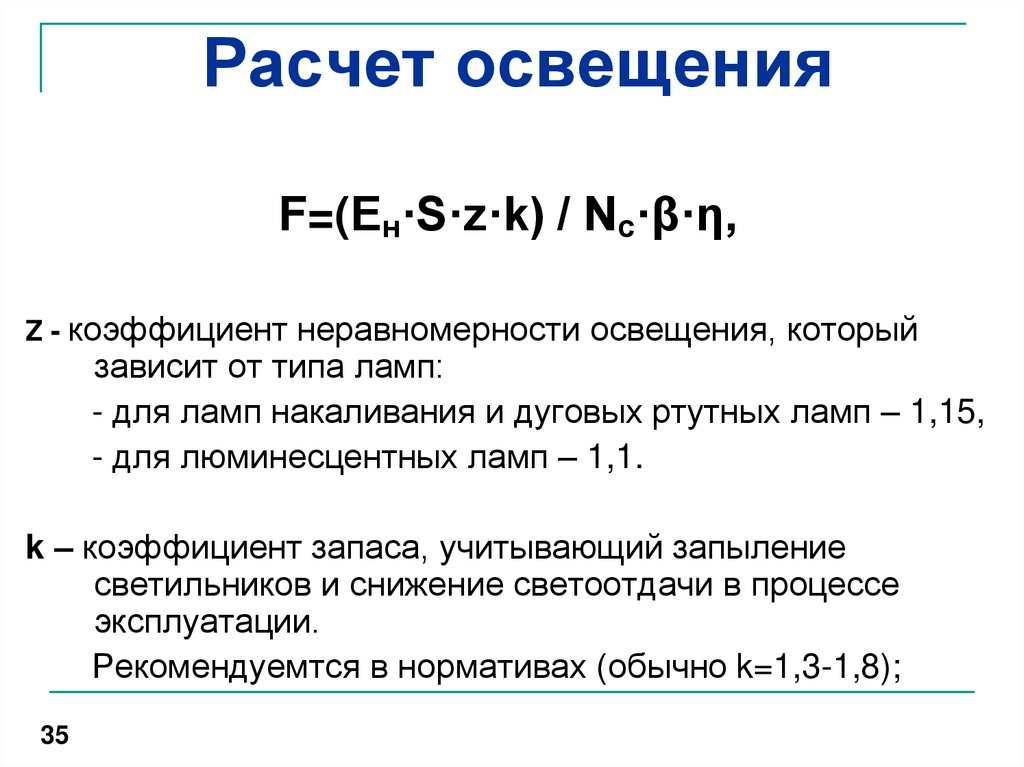

35. Расчет освещения

F=(Ен·S·z·k) / Nс·β·η,
Z - коэффициент неравномерности освещения, который
зависит от типа ламп:
- для ламп накаливания и дуговых ртутных ламп – 1,15,
- для люминесцентных ламп – 1,1.
k – коэффициент запаса, учитывающий запыление
светильников и снижение светоотдачи в процессе
эксплуатации.
Рекомендуемтся в нормативах (обычно k=1,3-1,8);
35

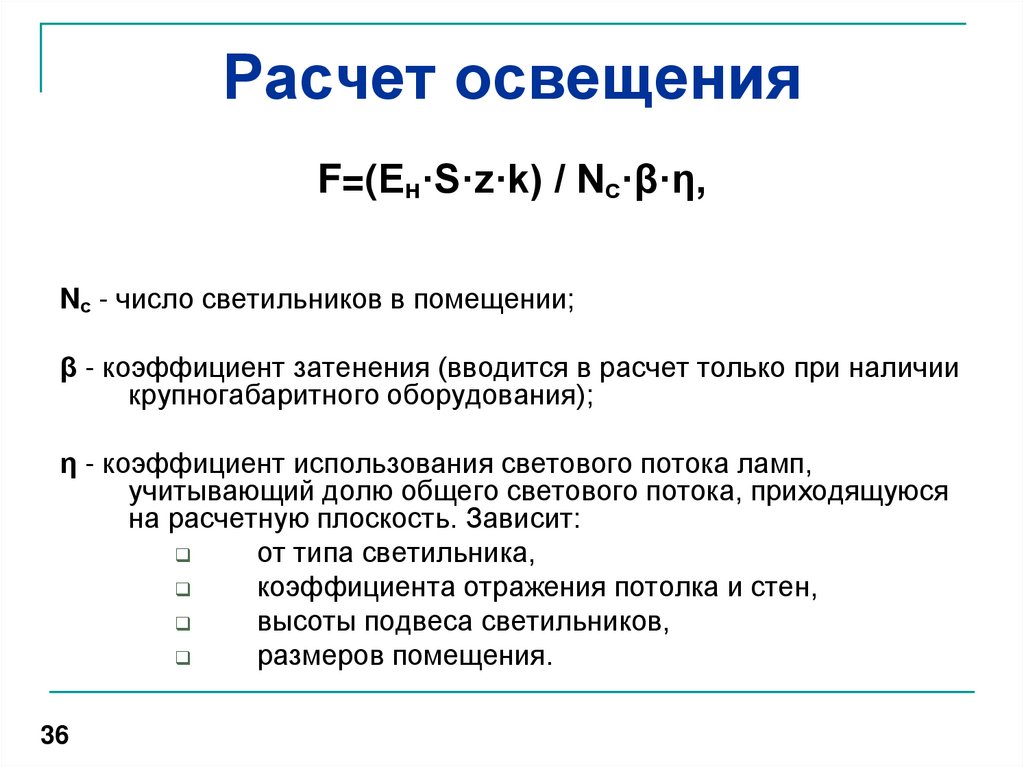

36. Расчет освещения

F=(Ен·S·z·k) / Nс·β·η,
Nс - число светильников в помещении;
β - коэффициент затенения (вводится в расчет только при наличии
крупногабаритного оборудования);
η - коэффициент использования светового потока ламп,
учитывающий долю общего светового потока, приходящуюся
на расчетную плоскость. Зависит:
от типа светильника,
коэффициента отражения потолка и стен,
высоты подвеса светильников,
размеров помещения.
36
