T-FLEX PDM: T-FLEX DOCs; T-FLEX технология

1.

ТРАДИЦИИ И ИННОВАЦИИ
__________________________________________________________
Интегрированные CAD/CAM системы и управление станками с ЧПУ
направление подготовки: 15.04.05 «Конструкторско-технологическое обеспечени
машиностроительных производств»)
__________________________________________________________
T-FLEX PDM: T-FLEX DOCS; T-FLEX ТЕХНОЛОГИЯ
Лектор: Соболев Александр Николаевич., к.т.н., доцент.
Кафедра станков ФГБОУ ВО «МГТУ «Станкин»
04.06.2025
1

2.

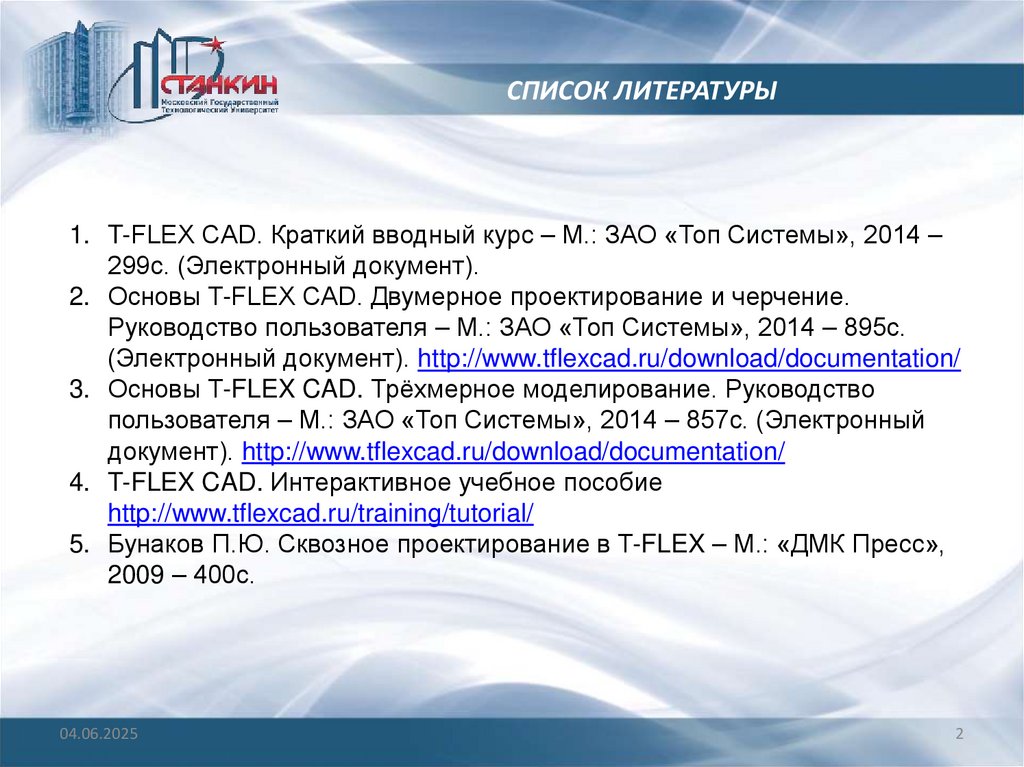

СПИСОК ЛИТЕРАТУРЫ
1. T-FLEX CAD. Краткий вводный курс – М.: ЗАО «Топ Системы», 2014 –
299с. (Электронный документ).
2. Основы T-FLEX CAD. Двумерное проектирование и черчение.
Руководство пользователя – М.: ЗАО «Топ Системы», 2014 – 895с.
(Электронный документ). http://www.tflexcad.ru/download/documentation/
3. Основы T-FLEX CAD. Трёхмерное моделирование. Руководство
пользователя – М.: ЗАО «Топ Системы», 2014 – 857с. (Электронный
документ). http://www.tflexcad.ru/download/documentation/
Стоимость обучения
4. T-FLEX CAD. Интерактивное учебное пособие
http://www.tflexcad.ru/training/tutorial/
1 специалиста:
28 тыс.руб.
5. Бунаков П.Ю. Сквозное проектирование в T-FLEX – М.: «ДМК Пресс»,
2009 – 400с.
04.06.2025
2

3.

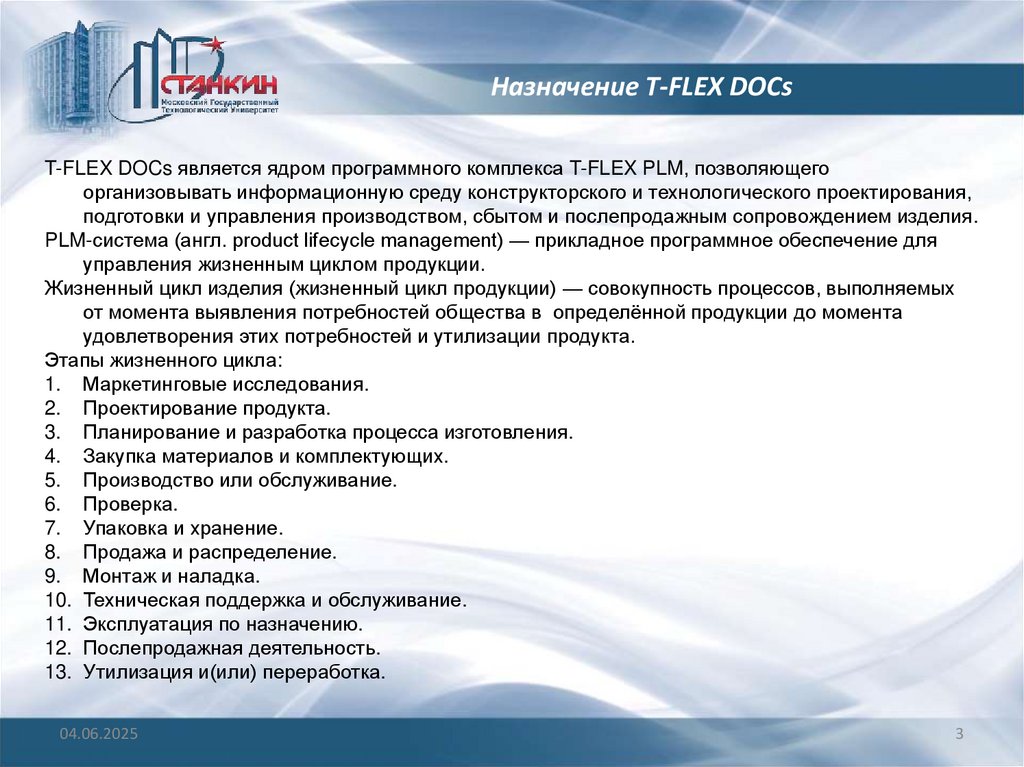

Назначение T-FLEX DOCs
T-FLEX DOCs является ядром программного комплекса T-FLEX PLM, позволяющего
организовывать информационную среду конструкторского и технологического проектирования,
подготовки и управления производством, сбытом и послепродажным сопровождением изделия.
PLM-система (англ. product lifecycle management) — прикладное программное обеспечение для
управления жизненным циклом продукции.
Жизненный цикл изделия (жизненный цикл продукции) — совокупность процессов, выполняемых
от момента выявления потребностей общества в определённой продукции до момента
удовлетворения этих потребностей и утилизации продукта.
Этапы жизненного цикла:
1. Маркетинговые исследования.
2. Проектирование продукта.
3. Планирование и разработка процесса изготовления.
4. Закупка материалов и комплектующих.
5. Производство или обслуживание.
6. Проверка.
7. Упаковка и хранение.
8. Продажа и распределение.
9. Монтаж и наладка.
10. Техническая поддержка и обслуживание.
11. Эксплуатация по назначению.
12. Послепродажная деятельность.
13. Утилизация и(или) переработка.
04.06.2025
3

4.

Структура программного комплекса T-FLEX PLM
04.06.2025
4

5.

Автоматизация управления процессами жизненного цикла
Управление процессами жизненного цикла изделия является сложной задачей и решается
с помощью автоматизированных систем управления. Автоматизация проектирования
осуществляется системами автоматизированного проектирования. В САПР
машиностроительных отраслей промышленности принято выделять системы
функционального, конструкторского и технологического проектирования. Первые из них
называют системами расчётов и инженерного анализа или системами CAE (англ.
computer-aided engineering). Системы конструкторского проектирования называют
системами CAD (англ. computer-aided design). Проектирование технологических процессов
составляет часть технологической подготовки производства и выполняется в системах
CAM (англ. computer-aided manufacturing). Для решения проблем совместного
функционирования компонентов САПР различного назначения, координации работы
систем САЕ/CAD/САМ, управления проектными данными и проектированием
разрабатываются системы, получившие название систем управления проектными
данными PDM (англ. product data management). Системы PDM либо входят в состав
модулей конкретной САПР, либо имеют самостоятельное значение и могут работать
совместно с разными САПР.
04.06.2025
5

6.

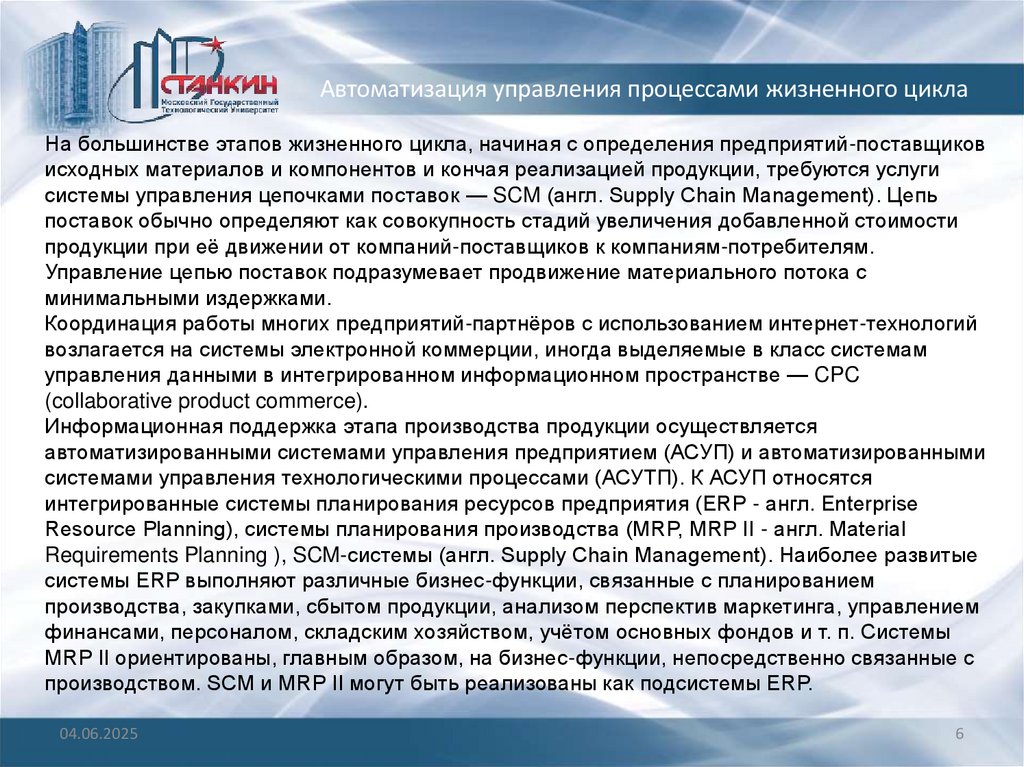

Автоматизация управления процессами жизненного цикла
На большинстве этапов жизненного цикла, начиная с определения предприятий-поставщиков
исходных материалов и компонентов и кончая реализацией продукции, требуются услуги
системы управления цепочками поставок — SCM (англ. Supply Chain Management). Цепь
поставок обычно определяют как совокупность стадий увеличения добавленной стоимости
продукции при её движении от компаний-поставщиков к компаниям-потребителям.
Управление цепью поставок подразумевает продвижение материального потока с
минимальными издержками.
Координация работы многих предприятий-партнёров с использованием интернет-технологий
возлагается на системы электронной коммерции, иногда выделяемые в класс системам
управления данными в интегрированном информационном пространстве — CPC
(collaborative product commerce).
Информационная поддержка этапа производства продукции осуществляется
автоматизированными системами управления предприятием (АСУП) и автоматизированными
системами управления технологическими процессами (АСУТП). К АСУП относятся
интегрированные системы планирования ресурсов предприятия (ERP - англ. Enterprise
Resource Planning), системы планирования производства (MRP, MRP II - англ. Material
Requirements Planning ), SCM-системы (англ. Supply Chain Management). Наиболее развитые
системы ERP выполняют различные бизнес-функции, связанные с планированием
производства, закупками, сбытом продукции, анализом перспектив маркетинга, управлением
финансами, персоналом, складским хозяйством, учётом основных фондов и т. п. Системы
MRP II ориентированы, главным образом, на бизнес-функции, непосредственно связанные с
производством. SCM и MRP II могут быть реализованы как подсистемы ERP.
04.06.2025
6

7.

Автоматизация управления процессами жизненного цикла
Промежуточное положение между АСУП и АСУТП занимает производственная исполнительная
система — MES (от англ. manufacturing execution system), предназначенная для решения
оперативных задач управления проектированием, производством и маркетингом.
В состав АСУТП входит система SCADA (SCADA (от англ. Supervisory Control And Data
Acquisition — диспетчерское управление и сбор данных), выполняющая диспетчерские функции
(сбор и обработка данных о состоянии оборудования и технологических процессов) и
помогающая разрабатывать программное обеспечение для встроенного оборудования. Для
непосредственного программного управления технологическим оборудованием используют
системы CNC (англ. computer numerical control на базе контроллеров (специализированных
промышленных компьютеров), которые встроены в технологическое оборудование с числовым
программным управлением.
На этапе реализации продукции выполняются функции управления отношениями с заказчиками
и покупателями, проводится анализ рыночной ситуации, определяются перспективы спроса на
планируемые изделия. Эти функции возложены на систему CRM (от англ. Customer Relationship
Management).
Функции обучения обслуживающего персонала возложены на интерактивные электронные
технические руководства IETM (англ. interactive electronic technical manuals), с их помощью
выполняются диагностические операции, поиск отказавших компонентов, заказ
дополнительных запасных деталей и некоторые другие операции на этапе эксплуатации
систем.
04.06.2025
7

8.

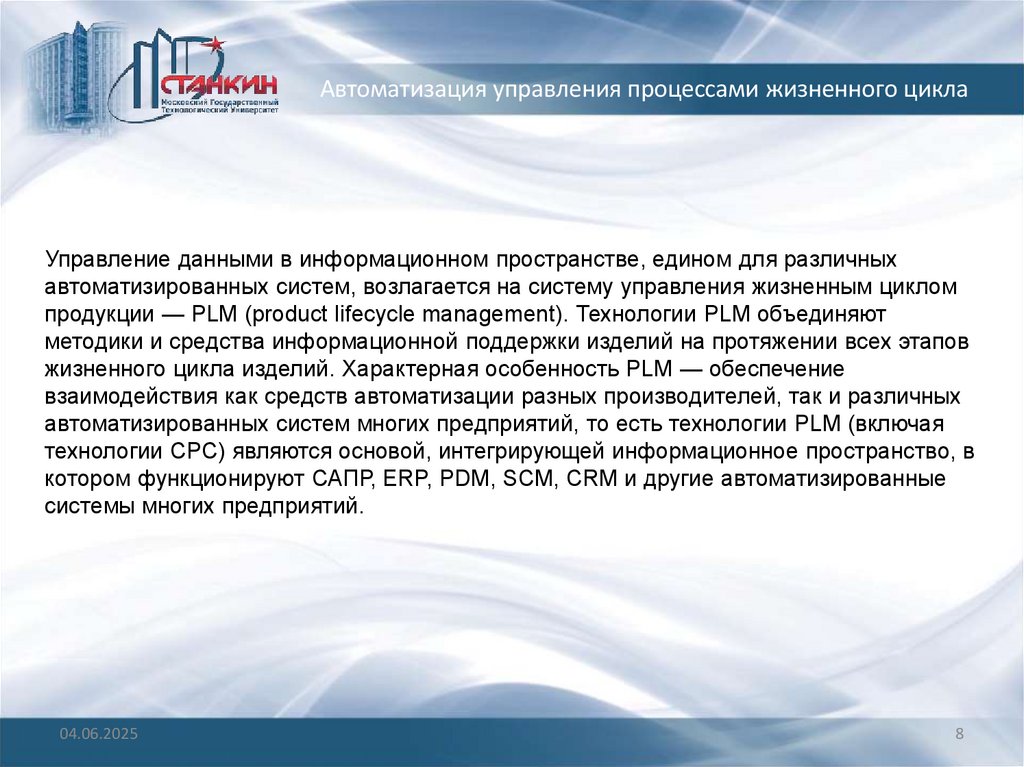

Автоматизация управления процессами жизненного цикла
Управление данными в информационном пространстве, едином для различных
автоматизированных систем, возлагается на систему управления жизненным циклом
продукции — PLM (product lifecycle management). Технологии PLM объединяют
методики и средства информационной поддержки изделий на протяжении всех этапов
жизненного цикла изделий. Характерная особенность PLM — обеспечение
взаимодействия как средств автоматизации разных производителей, так и различных
автоматизированных систем многих предприятий, то есть технологии PLM (включая
технологии CPC) являются основой, интегрирующей информационное пространство, в
котором функционируют САПР, ERP, PDM, SCM, CRM и другие автоматизированные
системы многих предприятий.
04.06.2025
8

9.

Схема использование компонентов комплекса T-FLEX PLM
04.06.2025
9

10.

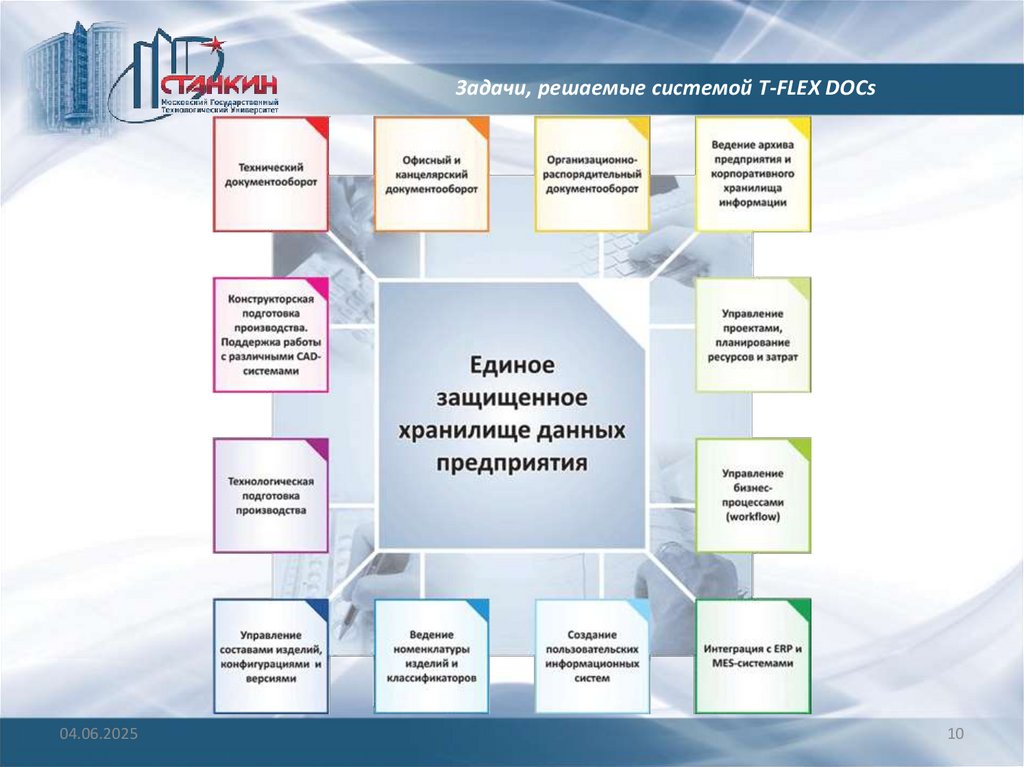

Задачи, решаемые системой T-FLEX DOCs
04.06.2025
10

11.

Технический документооборот
T-FLEX DOCs обеспечивает единство всех конструкторско-технологических
данных и сопроводительной информации. Хорошо структурированное
хранилище позволяет вести работу с любыми данными. Это могут быть
конструкторские чертежи, 3D модели, спецификации, ведомости, сведения о
материалах деталей, технологические процессы, программы ЧПУ и т.д.
Специализированный справочник номенклатуры предприятия хранит все
необходимые сведения о применяемости деталей и узлов. Инструментарий
по управлению и формированию составов изделий предоставляет все
необходимые средства поиска и подбора аналогов, а так же механизм
заимствования объектов. Средства автоматического формирования
обозначений и наименований объектов в соответствии с классификаторами,
стандартными видами конструкторско-технологических документов и
правилами наследования обозначений обеспечат максимальную
производительность труда проектировщика. Система T-FLEX DOCs
позволяет хранить и оперативно находить практически любые нормативносправочные сведения, а также различные документы рекламного или
маркетингового характера и многое другое.
04.06.2025
11

12.

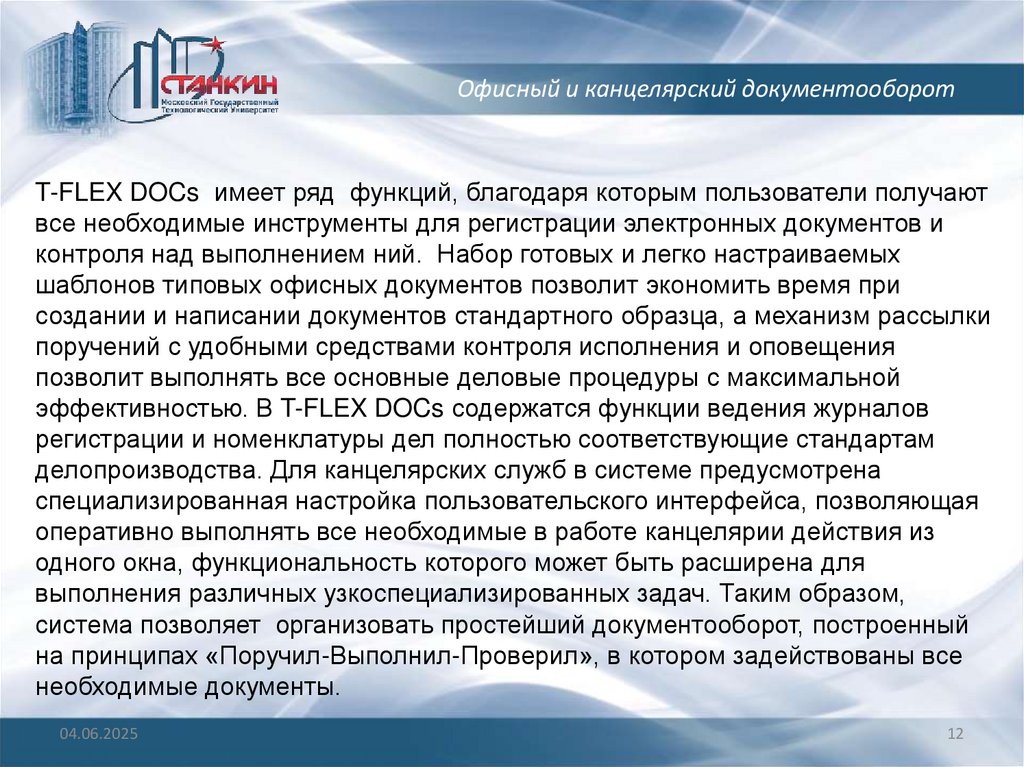

Офисный и канцелярский документооборот
T-FLEX DOCs имеет ряд функций, благодаря которым пользователи получают
все необходимые инструменты для регистрации электронных документов и
контроля над выполнением ний. Набор готовых и легко настраиваемых
шаблонов типовых офисных документов позволит экономить время при
создании и написании документов стандартного образца, а механизм рассылки
поручений с удобными средствами контроля исполнения и оповещения
позволит выполнять все основные деловые процедуры с максимальной
эффективностью. В T-FLEX DOCs содержатся функции ведения журналов
регистрации и номенклатуры дел полностью соответствующие стандартам
делопроизводства. Для канцелярских служб в системе предусмотрена
специализированная настройка пользовательского интерфейса, позволяющая
оперативно выполнять все необходимые в работе канцелярии действия из
одного окна, функциональность которого может быть расширена для
выполнения различных узкоспециализированных задач. Таким образом,
система позволяет организовать простейший документооборот, построенный
на принципах «Поручил-Выполнил-Проверил», в котором задействованы все
необходимые документы.
04.06.2025
12

13.

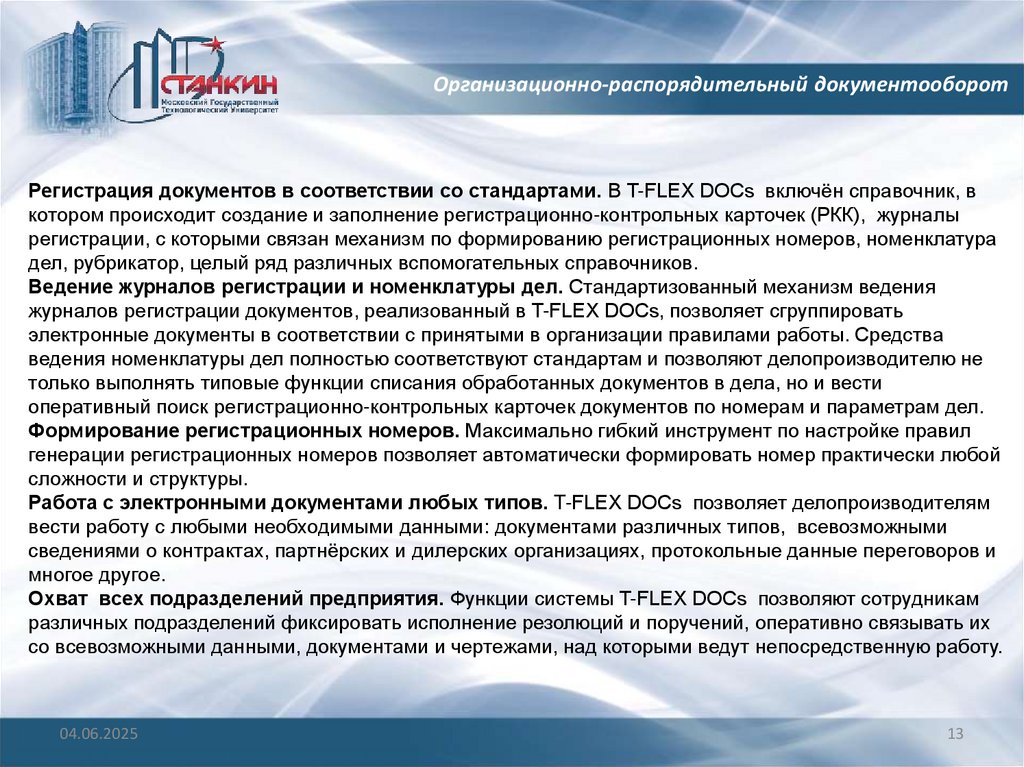

Организационно-распорядительный документооборот
Регистрация документов в соответствии со стандартами. В T-FLEX DOCs включён справочник, в
котором происходит создание и заполнение регистрационно-контрольных карточек (РКК), журналы
регистрации, с которыми связан механизм по формированию регистрационных номеров, номенклатура
дел, рубрикатор, целый ряд различных вспомогательных справочников.
Ведение журналов регистрации и номенклатуры дел. Стандартизованный механизм ведения
журналов регистрации документов, реализованный в T-FLEX DOCs, позволяет сгруппировать
электронные документы в соответствии с принятыми в организации правилами работы. Средства
ведения номенклатуры дел полностью соответствуют стандартам и позволяют делопроизводителю не
только выполнять типовые функции списания обработанных документов в дела, но и вести
оперативный поиск регистрационно-контрольных карточек документов по номерам и параметрам дел.
Формирование регистрационных номеров. Максимально гибкий инструмент по настройке правил
генерации регистрационных номеров позволяет автоматически формировать номер практически любой
сложности и структуры.
Работа с электронными документами любых типов. T-FLEX DOCs позволяет делопроизводителям
вести работу с любыми необходимыми данными: документами различных типов, всевозможными
сведениями о контрактах, партнёрских и дилерских организациях, протокольные данные переговоров и
многое другое.
Охват всех подразделений предприятия. Функции системы T-FLEX DOCs позволяют сотрудникам
различных подразделений фиксировать исполнение резолюций и поручений, оперативно связывать их
со всевозможными данными, документами и чертежами, над которыми ведут непосредственную работу.
04.06.2025
13

14.

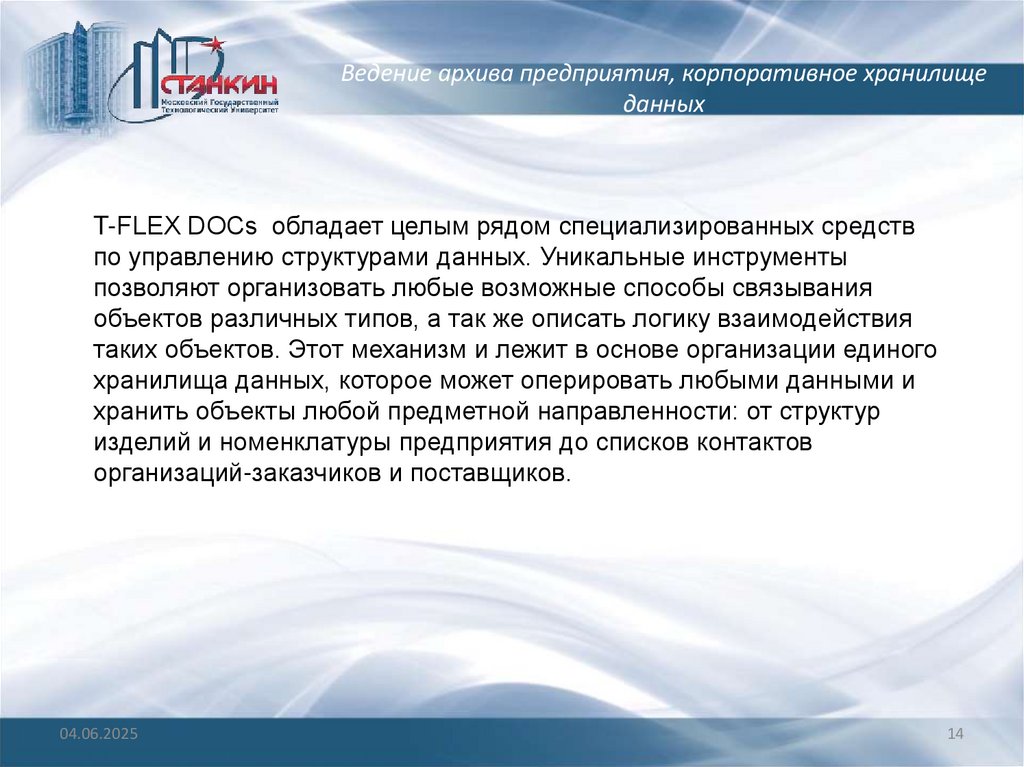

Ведение архива предприятия, корпоративное хранилище
данных
T-FLEX DOCs обладает целым рядом специализированных средств
по управлению структурами данных. Уникальные инструменты
позволяют организовать любые возможные способы связывания
объектов различных типов, а так же описать логику взаимодействия
таких объектов. Этот механизм и лежит в основе организации единого
хранилища данных, которое может оперировать любыми данными и
хранить объекты любой предметной направленности: от структур
изделий и номенклатуры предприятия до списков контактов
организаций-заказчиков и поставщиков.
04.06.2025
14

15.

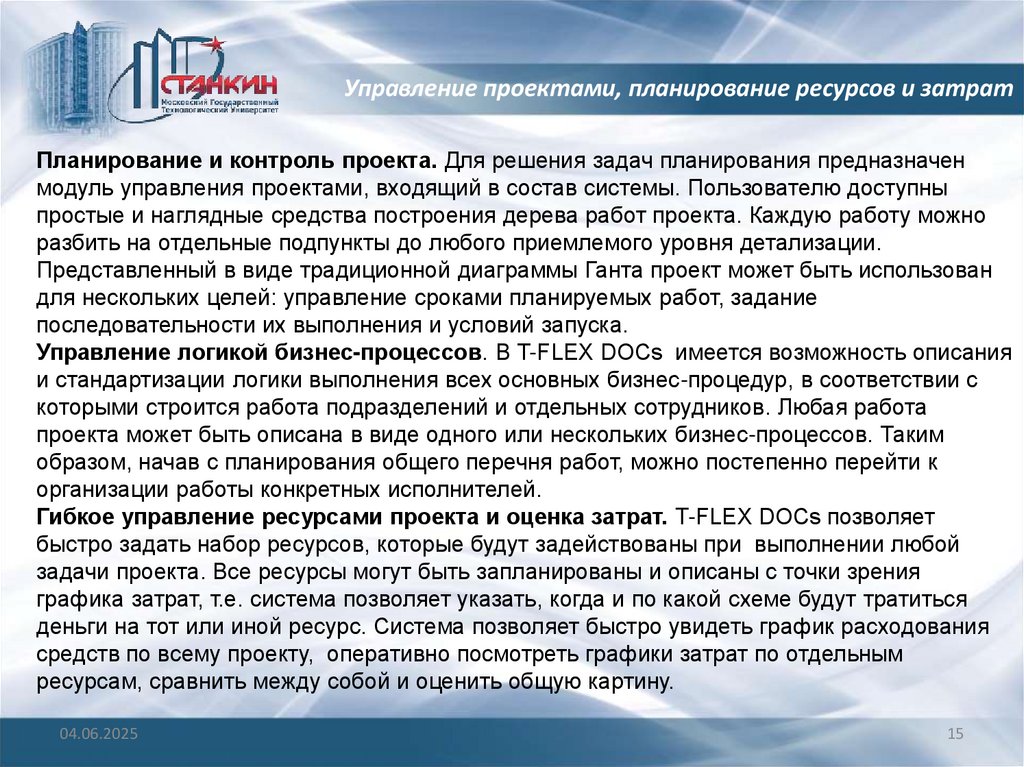

Управление проектами, планирование ресурсов и затрат
Планирование и контроль проекта. Для решения задач планирования предназначен
модуль управления проектами, входящий в состав системы. Пользователю доступны
простые и наглядные средства построения дерева работ проекта. Каждую работу можно
разбить на отдельные подпункты до любого приемлемого уровня детализации.
Представленный в виде традиционной диаграммы Ганта проект может быть использован
для нескольких целей: управление сроками планируемых работ, задание
последовательности их выполнения и условий запуска.
Управление логикой бизнес-процессов. В T-FLEX DOCs имеется возможность описания
и стандартизации логики выполнения всех основных бизнес-процедур, в соответствии с
которыми строится работа подразделений и отдельных сотрудников. Любая работа
проекта может быть описана в виде одного или нескольких бизнес-процессов. Таким
образом, начав с планирования общего перечня работ, можно постепенно перейти к
организации работы конкретных исполнителей.
Гибкое управление ресурсами проекта и оценка затрат. T-FLEX DOCs позволяет
быстро задать набор ресурсов, которые будут задействованы при выполнении любой
задачи проекта. Все ресурсы могут быть запланированы и описаны с точки зрения
графика затрат, т.е. система позволяет указать, когда и по какой схеме будут тратиться
деньги на тот или иной ресурс. Система позволяет быстро увидеть график расходования
средств по всему проекту, оперативно посмотреть графики затрат по отдельным
ресурсам, сравнить между собой и оценить общую картину.
04.06.2025
15

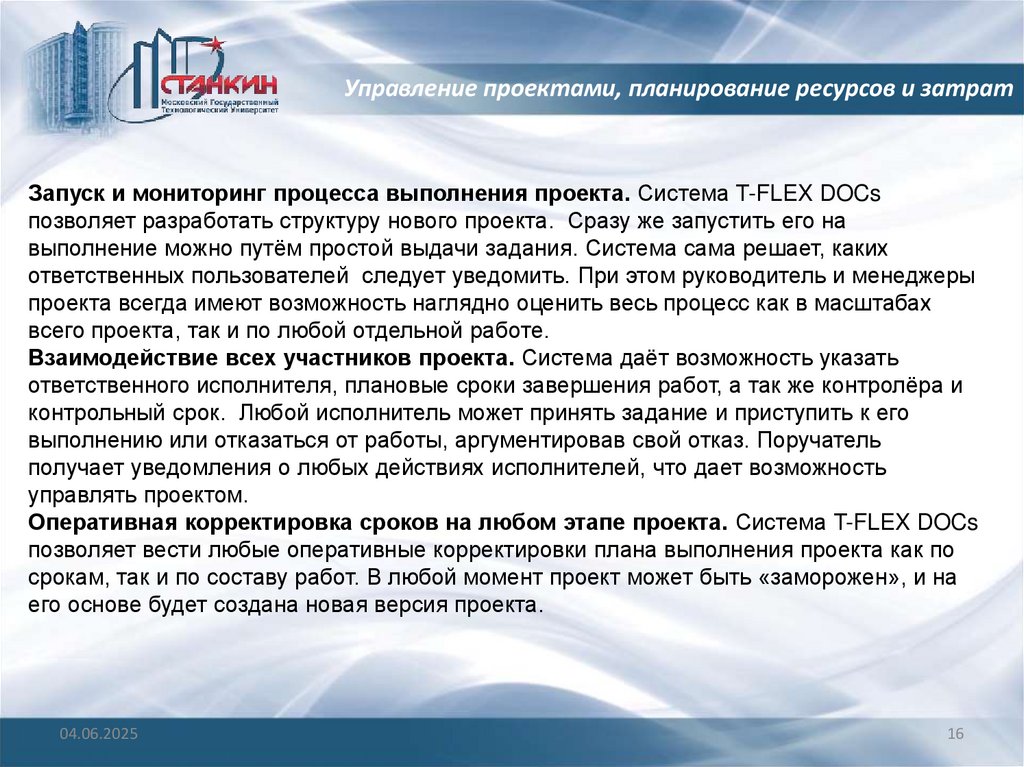

16.

Управление проектами, планирование ресурсов и затрат
Запуск и мониторинг процесса выполнения проекта. Система T-FLEX DOCs
позволяет разработать структуру нового проекта. Сразу же запустить его на
выполнение можно путём простой выдачи задания. Система сама решает, каких
ответственных пользователей следует уведомить. При этом руководитель и менеджеры
проекта всегда имеют возможность наглядно оценить весь процесс как в масштабах
всего проекта, так и по любой отдельной работе.
Взаимодействие всех участников проекта. Система даёт возможность указать
ответственного исполнителя, плановые сроки завершения работ, а так же контролёра и
контрольный срок. Любой исполнитель может принять задание и приступить к его
выполнению или отказаться от работы, аргументировав свой отказ. Поручатель
получает уведомления о любых действиях исполнителей, что дает возможность
управлять проектом.
Оперативная корректировка сроков на любом этапе проекта. Система T-FLEX DOCs
позволяет вести любые оперативные корректировки плана выполнения проекта как по
срокам, так и по составу работ. В любой момент проект может быть «заморожен», и на
его основе будет создана новая версия проекта.
04.06.2025
16

17.

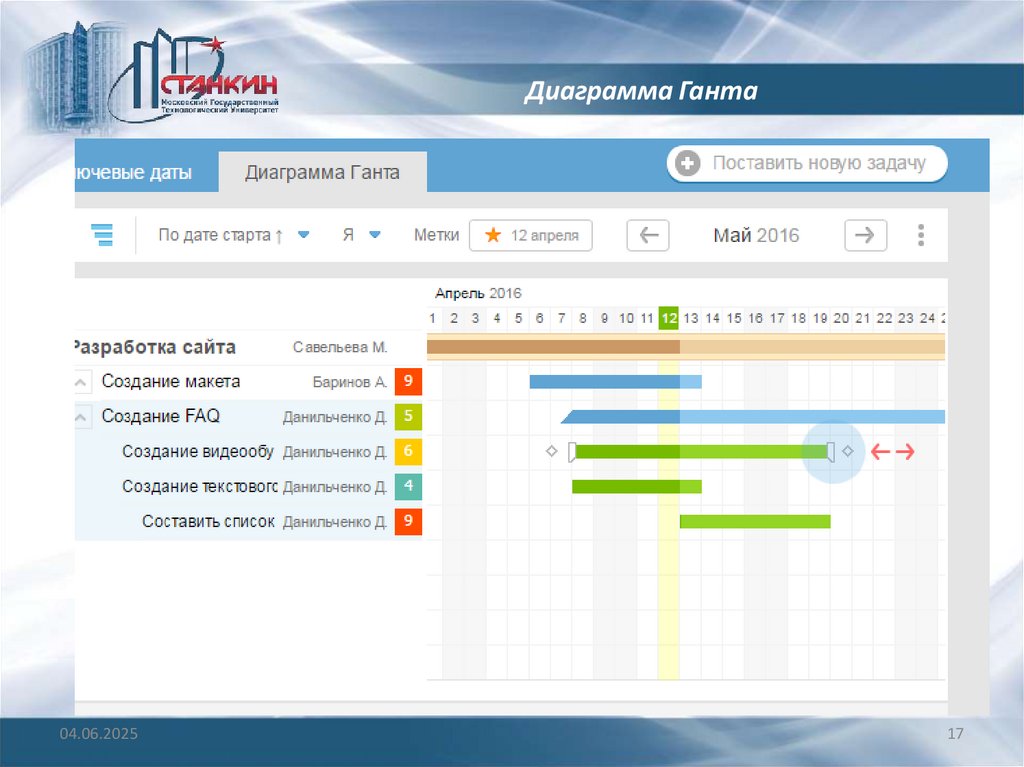

Диаграмма Ганта
04.06.2025
17

18.

Взаимосвязь задач проекта с данными и документами
1. Структура справочников позволяет установить любые связи между
объектами.
2. Гибкая система доступов решает вопросы безопасности и надёжного
хранения данных.
3. Уникальный механизм применения изменений и автоматического
создания версий с возможностью быстрого возврата к любой из них.
4. Полностью настраиваемый пользовательский интерфейс дает
возможность быстро отобрать и сгруппировать данные.
5. Удобная система поиска позволяет находить данные, отображать их в
нужном виде, раскрывать любую связанную с найденными данными
информацию, и, если требуется, выводить её в виде отчётов различных
форматов.
04.06.2025
18

19.

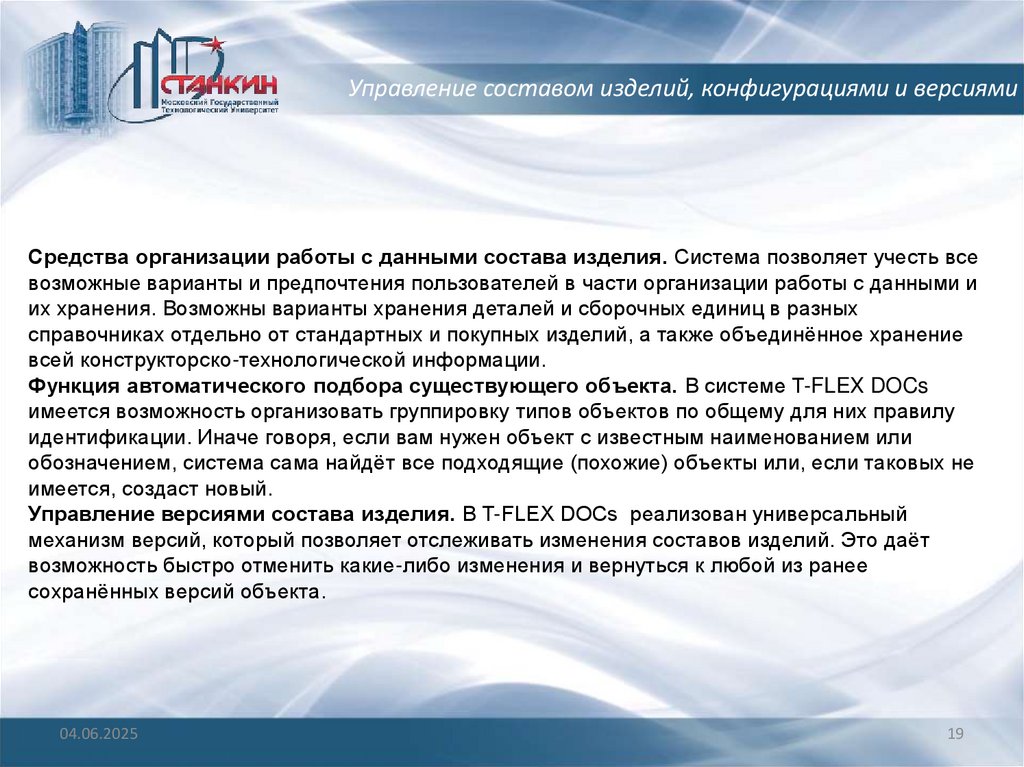

Управление составом изделий, конфигурациями и версиями
Средства организации работы с данными состава изделия. Система позволяет учесть все
возможные варианты и предпочтения пользователей в части организации работы с данными и
их хранения. Возможны варианты хранения деталей и сборочных единиц в разных
справочниках отдельно от стандартных и покупных изделий, а также объединённое хранение
всей конструкторско-технологической информации.
Функция автоматического подбора существующего объекта. В системе T-FLEX DOCs
имеется возможность организовать группировку типов объектов по общему для них правилу
идентификации. Иначе говоря, если вам нужен объект с известным наименованием или
обозначением, система сама найдёт все подходящие (похожие) объекты или, если таковых не
имеется, создаст новый.
Управление версиями состава изделия. В T-FLEX DOCs реализован универсальный
механизм версий, который позволяет отслеживать изменения составов изделий. Это даёт
возможность быстро отменить какие-либо изменения и вернуться к любой из ранее
сохранённых версий объекта.
04.06.2025
19

20.

Управление составом изделий, конфигурациями и версиями
Механизм прототипов. В качестве прототипа может быть использован как отдельный объект,
так и целый узел. Использование прототипов не только существенно ускоряет процесс
формирования состава изделия, но и значительно снижает вероятность появления ошибок
при формировании структуры изделия.
Организация коллективной работы над проектом. Механизм позволяет вести удобное и
бесконфликтное проектирование изделий практически неограниченным коллективом
разработчиков.
Формирование стандартных конструкторско-технологических документов, отчётов и
ведомостей. При формировании состава любого изделия система автоматически формирует
главный конструкторский документ – спецификацию, которая представляет собой
стандартный отчёт, доступный для изменения или перенастройки.
Извещения об изменениях. Встроенный инструмент выпуска и проведения извещений об
изменениях не только обеспечивает пользователя всем необходимым для этого сервисом,
работающим в точном соответствии с правилами ЕСКД, но и позволяет автоматизировать
многие действия по непосредственному проведению изменений, что существенно ускоряет
процесс и снижает вероятность ошибок.
04.06.2025
20

21.

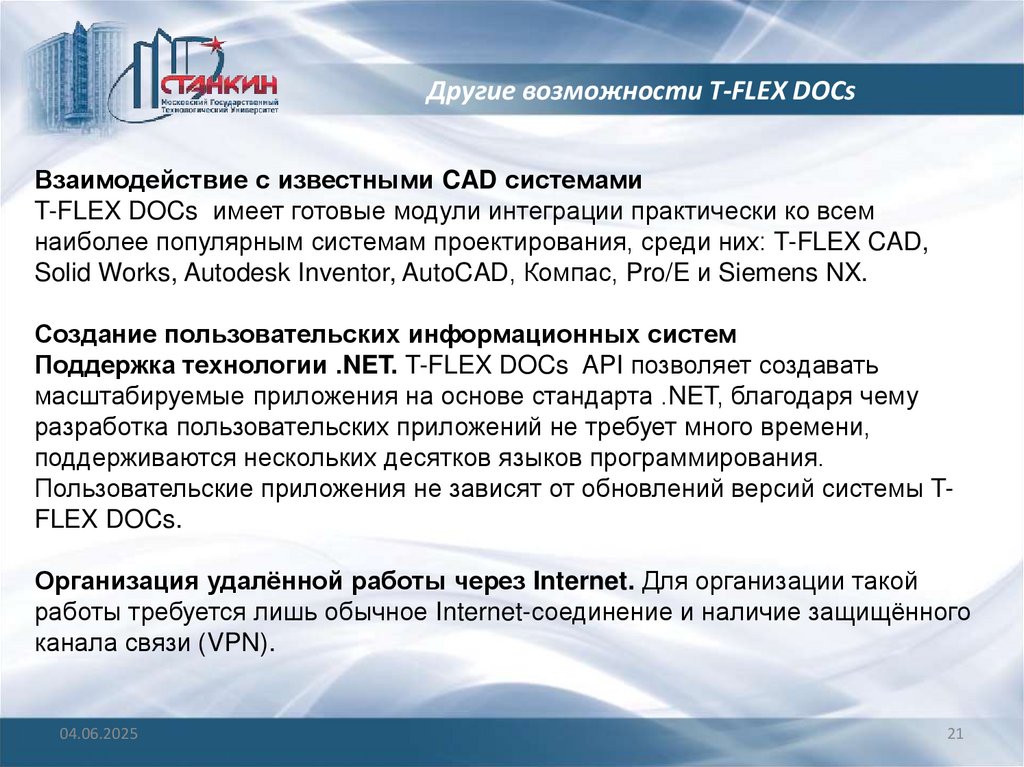

Другие возможности T-FLEX DOCs
Взаимодействие с известными CAD системами
T-FLEX DOCs имеет готовые модули интеграции практически ко всем
наиболее популярным системам проектирования, среди них: T-FLEX CAD,
Solid Works, Autodesk Inventor, AutoCAD, Компас, Pro/E и Siemens NX.
Создание пользовательских информационных систем
Поддержка технологии .NET. T-FLEX DOCs API позволяет создавать
масштабируемые приложения на основе стандарта .NET, благодаря чему
разработка пользовательских приложений не требует много времени,
поддерживаются нескольких десятков языков программирования.
Пользовательские приложения не зависят от обновлений версий системы TFLEX DOCs.
Организация удалённой работы через Internet. Для организации такой
работы требуется лишь обычное Internet-соединение и наличие защищённого
канала связи (VPN).
04.06.2025
21

22.

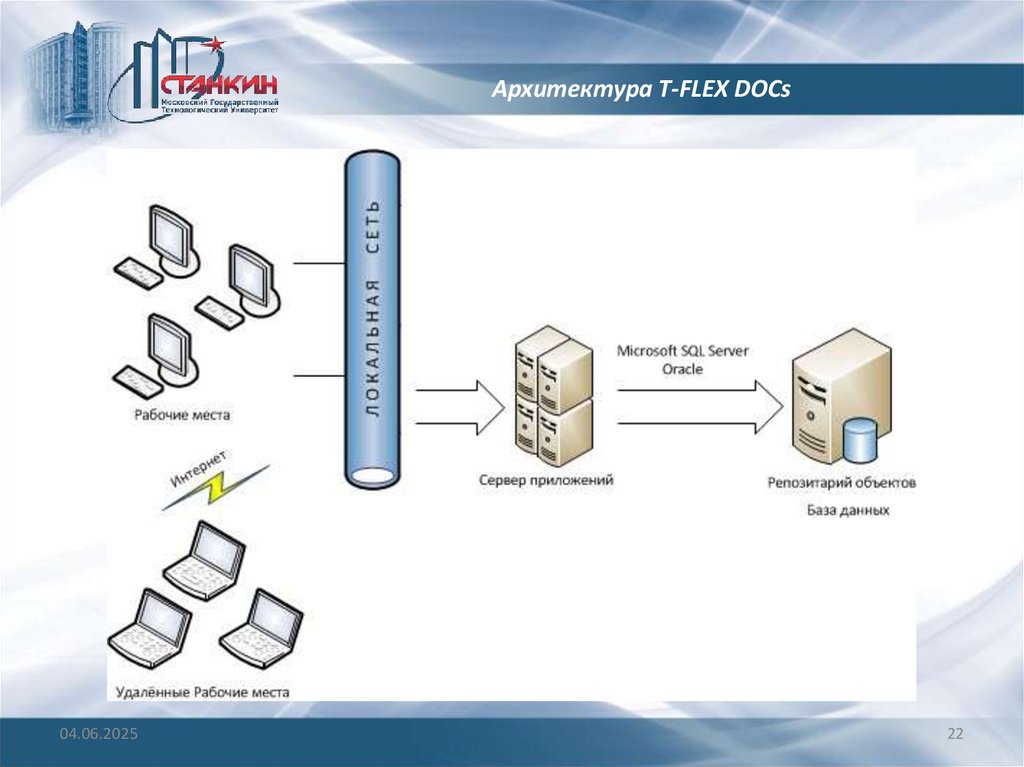

Архитектура T-FLEX DOCs
04.06.2025
22

23.

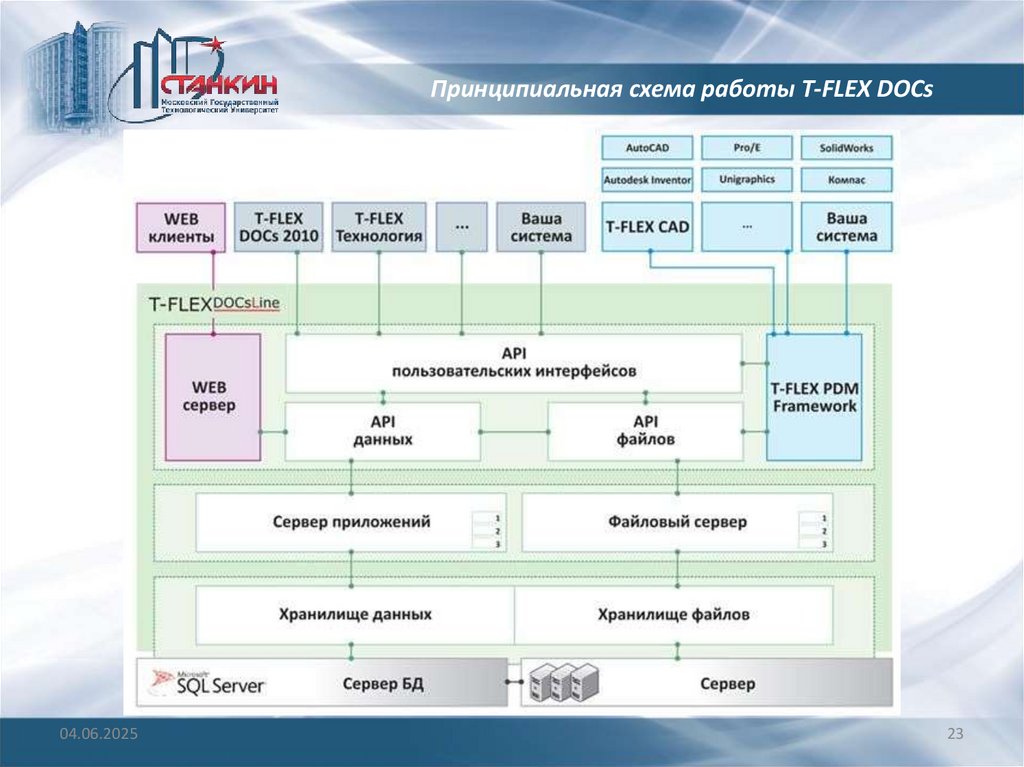

Принципиальная схема работы T-FLEX DOCs
04.06.2025
23

24.

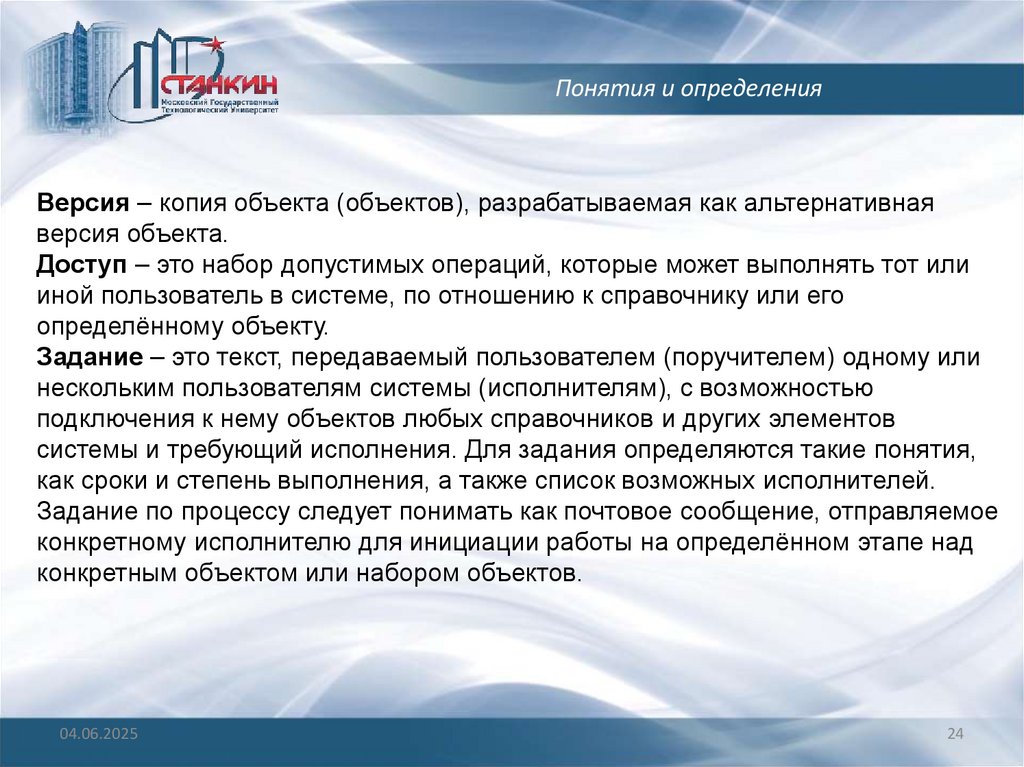

Понятия и определения
Версия – копия объекта (объектов), разрабатываемая как альтернативная
версия объекта.
Доступ – это набор допустимых операций, которые может выполнять тот или
иной пользователь в системе, по отношению к справочнику или его
определённому объекту.
Задание – это текст, передаваемый пользователем (поручителем) одному или
нескольким пользователям системы (исполнителям), с возможностью
подключения к нему объектов любых справочников и других элементов
системы и требующий исполнения. Для задания определяются такие понятия,
как сроки и степень выполнения, а также список возможных исполнителей.
Задание по процессу следует понимать как почтовое сообщение, отправляемое
конкретному исполнителю для инициации работы на определённом этапе над
конкретным объектом или набором объектов.
04.06.2025
24

25.

Понятия и определения
Иерархия – древовидная структура объектов справочника, используемая для
определения взаимного расположения объектов справочника. Взаимное
расположение объектов в древовидной структуре целиком определяется
желанием пользователя. В зависимости от специфики работы понятие
«иерархия» может заменяться словосочетаниями: иерархия хранилища,
иерархия изделия и т.п. Это понятие используется как общее, для
обозначения дерева структуры одного или нескольких объектов системы, вне
зависимости от их свойств и назначения. Например, иерархия архива,
иерархия проекта, иерархия структуры объекта и т.п.
Изделие – древовидная структура вхождения объектов номенклатуры друг в
друга с учётом параметров вхождения, различных исполнений изделий,
различных представлений одного и того же изделия и т.д.
Исполнение – объект или несколько объектов, относящихся к одному
изделию, по сути, являющихся исполнением какого-либо изделия, узла или
детали.
Каталог – это список папок, содержащий в себе некоторую информацию об
объектах, составленный с целью облегчения поиска этих объектов по какомуто признаку.
04.06.2025
25

26.

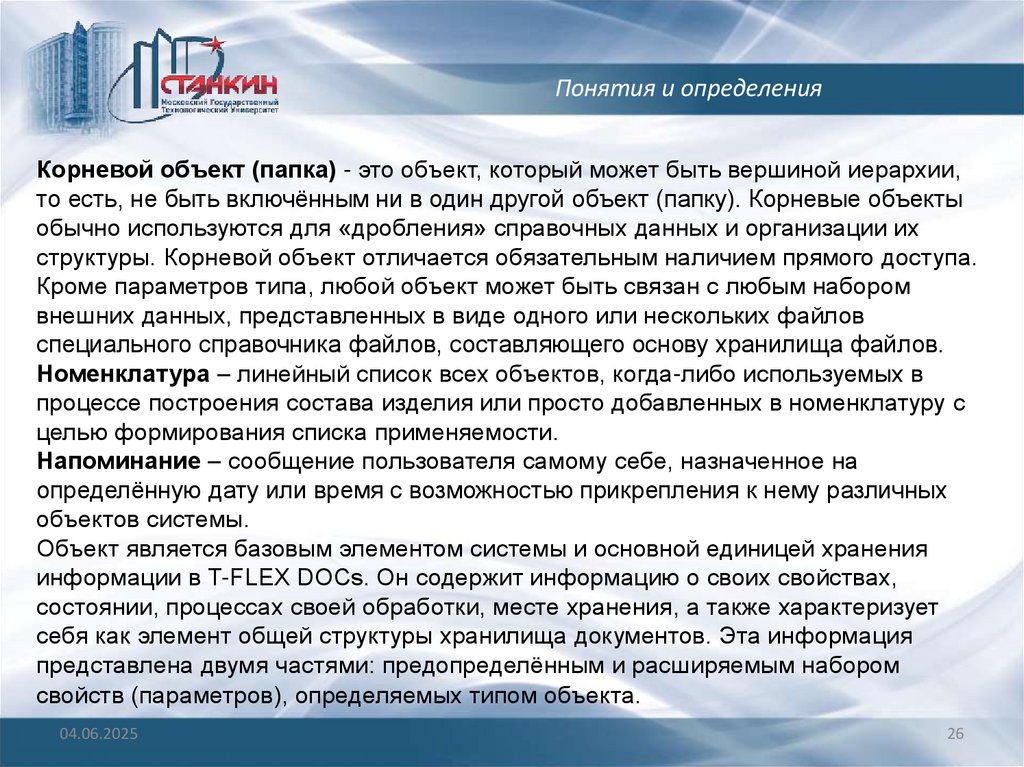

Понятия и определения
Корневой объект (папка) - это объект, который может быть вершиной иерархии,
то есть, не быть включённым ни в один другой объект (папку). Корневые объекты
обычно используются для «дробления» справочных данных и организации их
структуры. Корневой объект отличается обязательным наличием прямого доступа.
Кроме параметров типа, любой объект может быть связан с любым набором
внешних данных, представленных в виде одного или нескольких файлов
специального справочника файлов, составляющего основу хранилища файлов.
Номенклатура – линейный список всех объектов, когда-либо используемых в
процессе построения состава изделия или просто добавленных в номенклатуру с
целью формирования списка применяемости.
Напоминание – сообщение пользователя самому себе, назначенное на
определённую дату или время с возможностью прикрепления к нему различных
объектов системы.
Объект является базовым элементом системы и основной единицей хранения
информации в T-FLEX DOCs. Он содержит информацию о своих свойствах,
состоянии, процессах своей обработки, месте хранения, а также характеризует
себя как элемент общей структуры хранилища документов. Эта информация
представлена двумя частями: предопределённым и расширяемым набором
свойств (параметров), определяемых типом объекта.
04.06.2025
26

27.

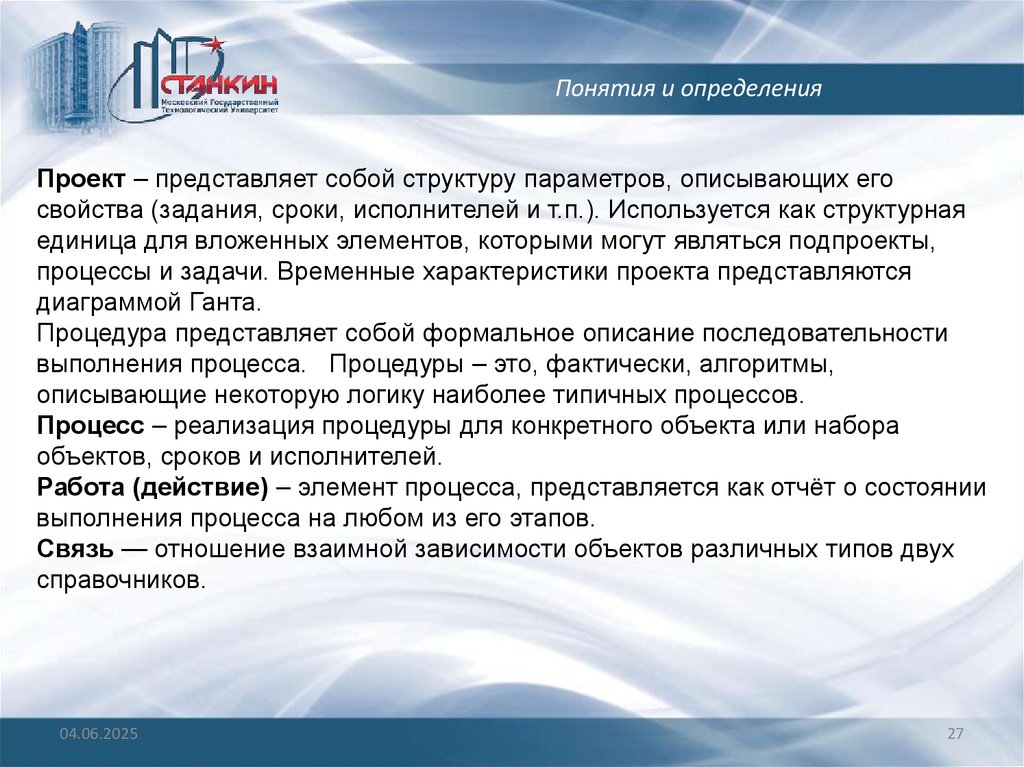

Понятия и определения
Проект – представляет собой структуру параметров, описывающих его
свойства (задания, сроки, исполнителей и т.п.). Используется как структурная
единица для вложенных элементов, которыми могут являться подпроекты,
процессы и задачи. Временные характеристики проекта представляются
диаграммой Ганта.
Процедура представляет собой формальное описание последовательности
выполнения процесса. Процедуры – это, фактически, алгоритмы,
описывающие некоторую логику наиболее типичных процессов.
Процесс – реализация процедуры для конкретного объекта или набора
объектов, сроков и исполнителей.
Работа (действие) – элемент процесса, представляется как отчёт о состоянии
выполнения процесса на любом из его этапов.
Связь — отношение взаимной зависимости объектов различных типов двух
справочников.
04.06.2025
27

28.

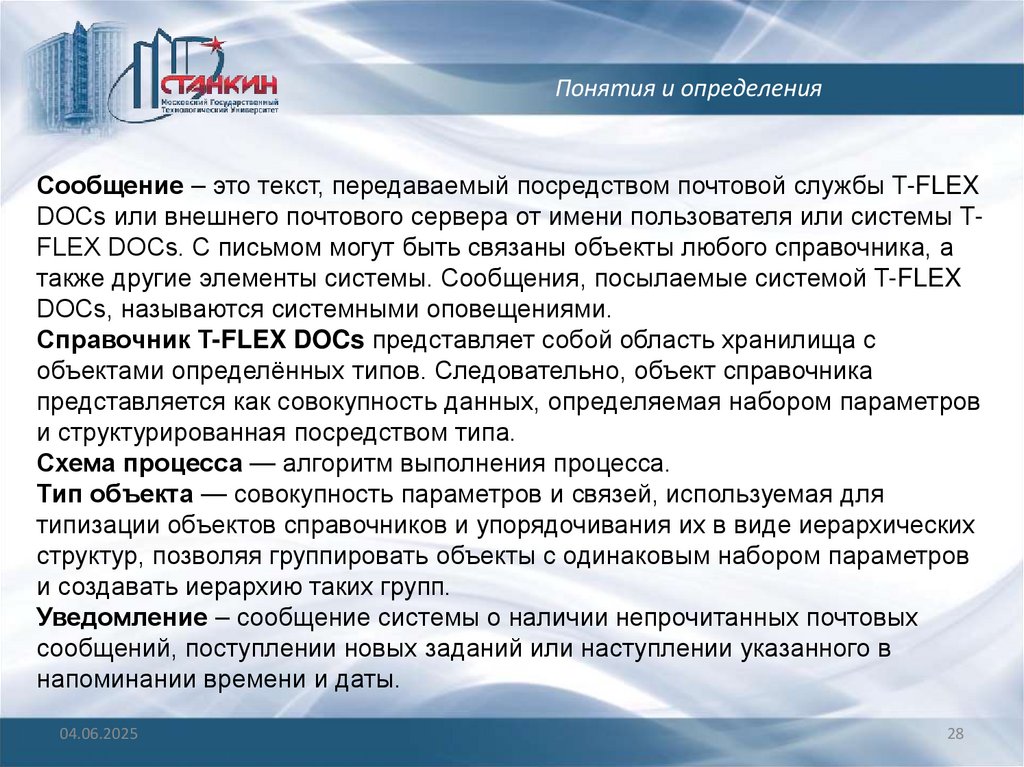

Понятия и определения
Сообщение – это текст, передаваемый посредством почтовой службы T-FLEX
DOCs или внешнего почтового сервера от имени пользователя или системы TFLEX DOCs. С письмом могут быть связаны объекты любого справочника, а
также другие элементы системы. Сообщения, посылаемые системой T-FLEX
DOCs, называются системными оповещениями.
Справочник T-FLEX DOCs представляет собой область хранилища с
объектами определённых типов. Следовательно, объект справочника
представляется как совокупность данных, определяемая набором параметров
и структурированная посредством типа.
Схема процесса — алгоритм выполнения процесса.
Тип объекта — совокупность параметров и связей, используемая для
типизации объектов справочников и упорядочивания их в виде иерархических
структур, позволяя группировать объекты с одинаковым набором параметров
и создавать иерархию таких групп.
Уведомление – сообщение системы о наличии непрочитанных почтовых
сообщений, поступлении новых заданий или наступлении указанного в
напоминании времени и даты.
04.06.2025
28

29.

Схема организации данных T-FLEX DOCs
04.06.2025
29

30.

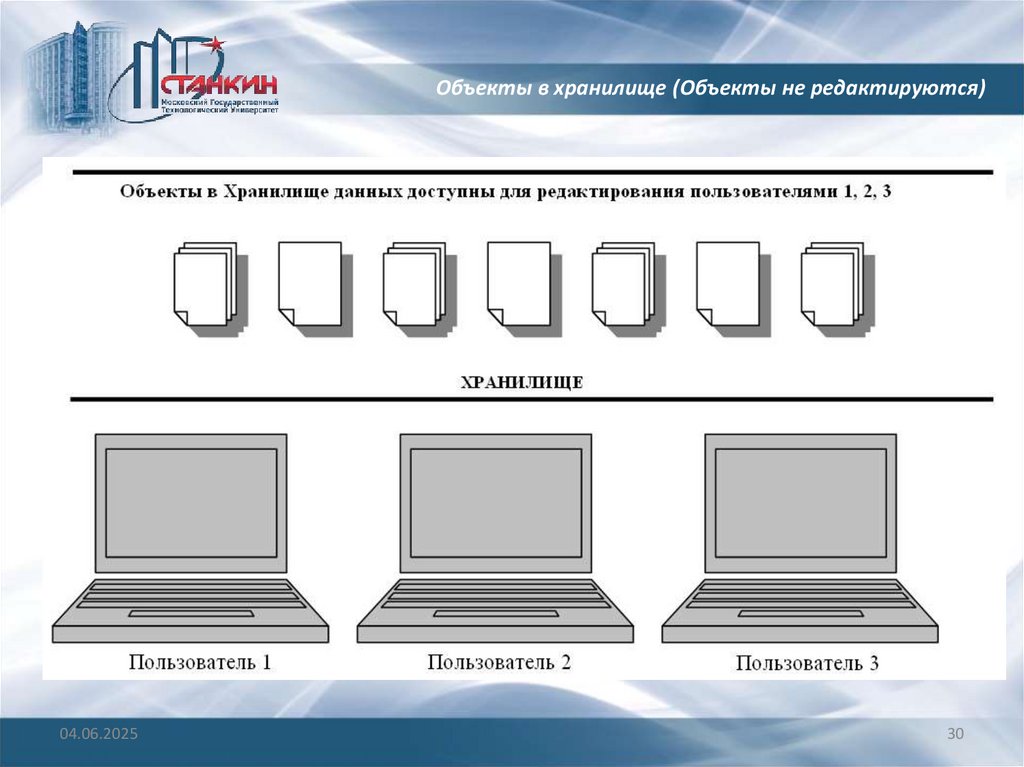

Объекты в хранилище (Объекты не редактируются)
04.06.2025
30

31.

Объекты в хранилище (Объект взят на Рабочий стол
Пользователем 1 )
04.06.2025
31

32.

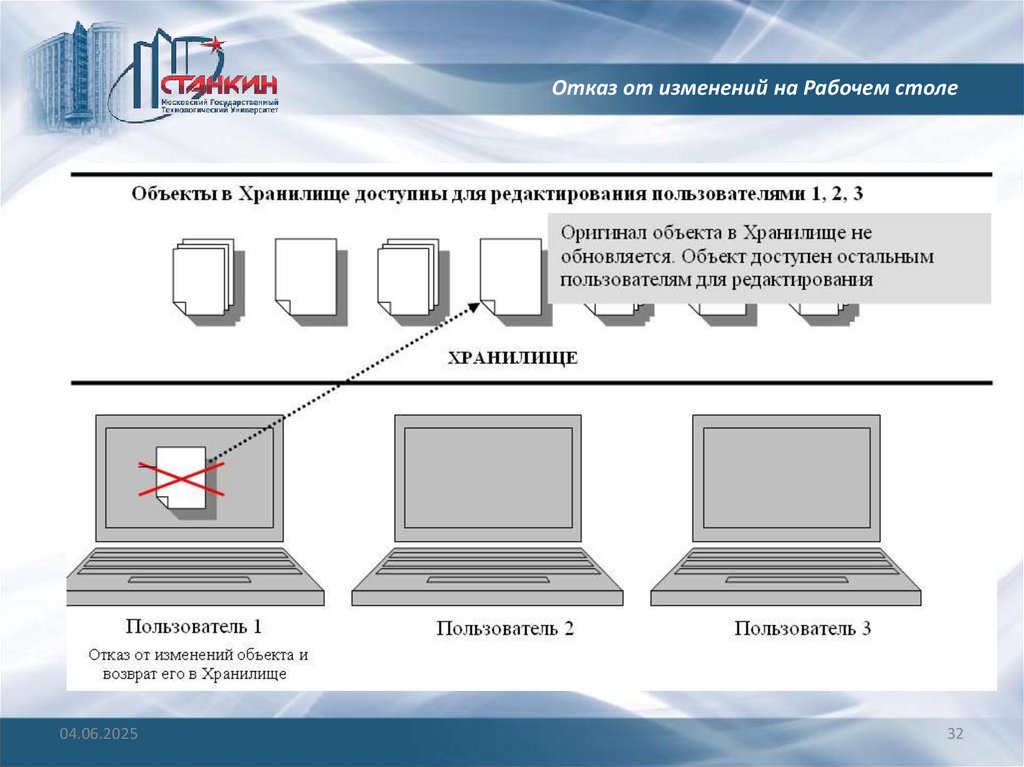

Отказ от изменений на Рабочем столе
04.06.2025
32

33.

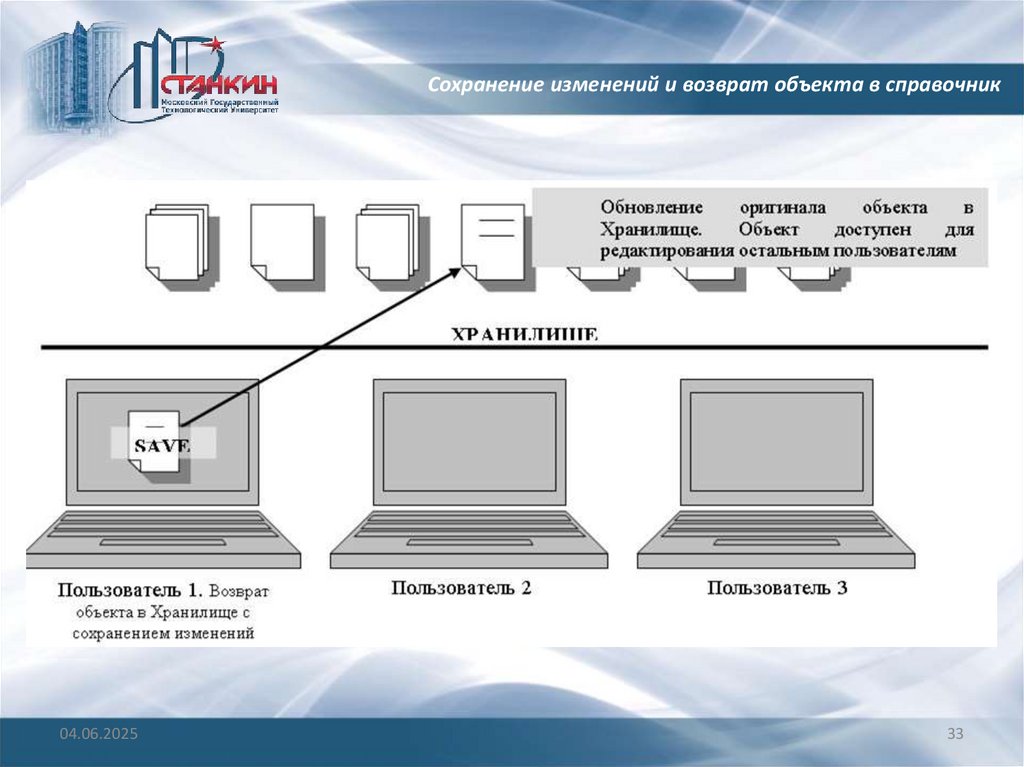

Сохранение изменений и возврат объекта в справочник
04.06.2025
33

34.

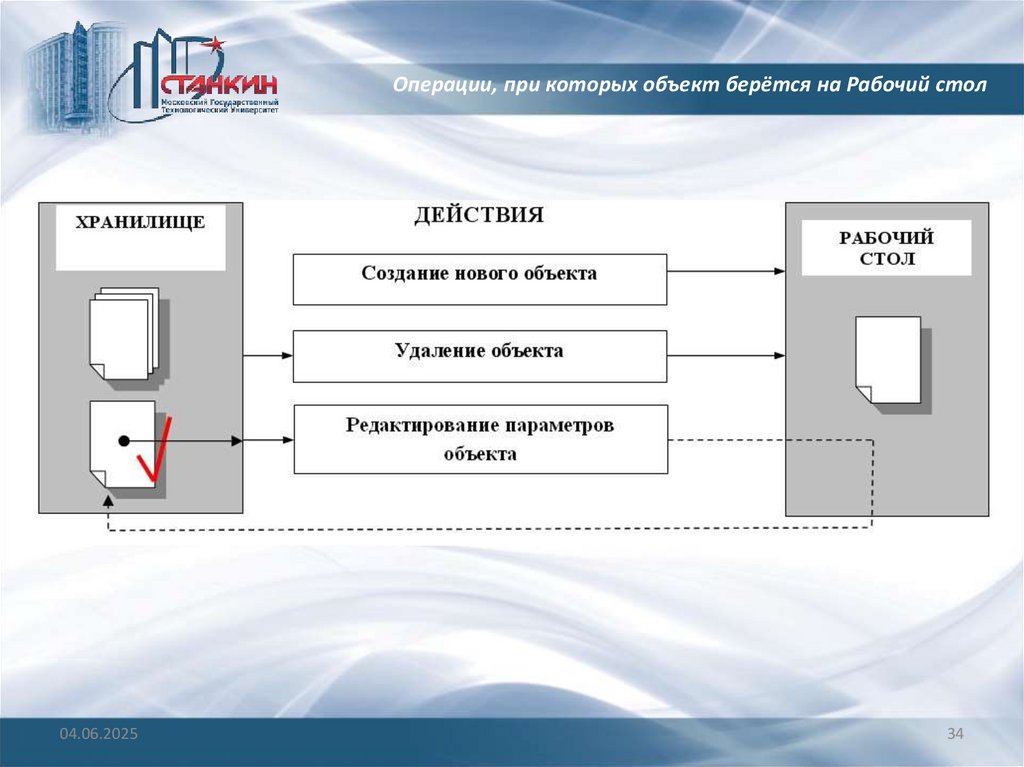

Операции, при которых объект берётся на Рабочий стол
04.06.2025
34

35.

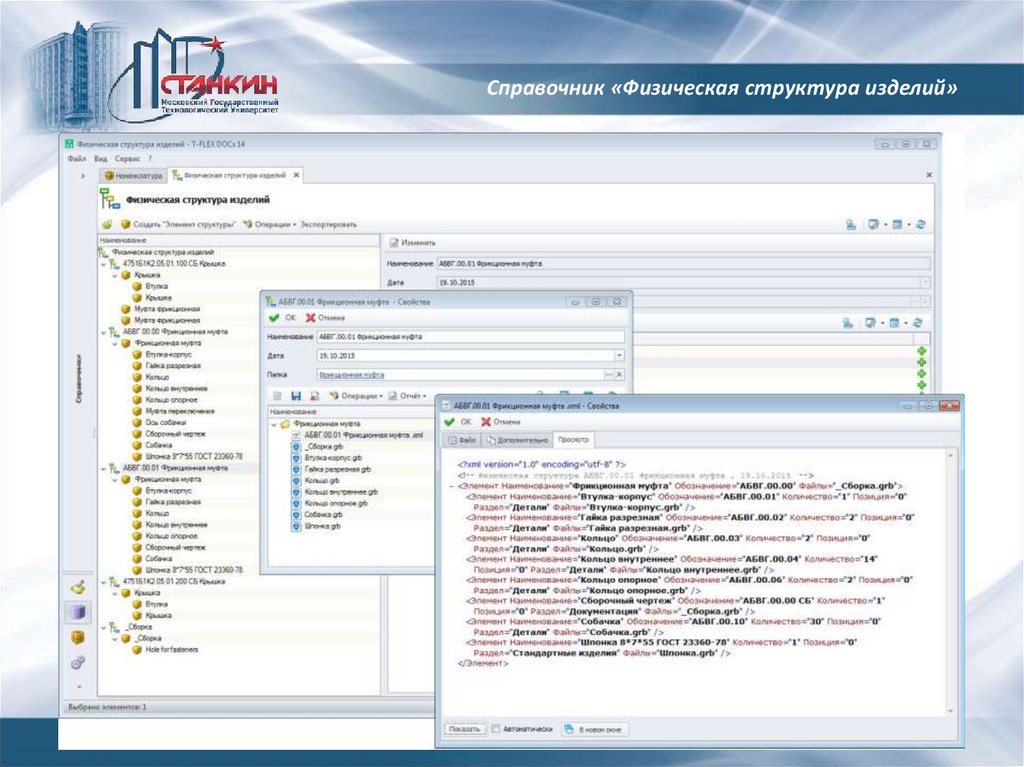

Справочник «Физическая структура изделий»
04.06.2025
35

36.

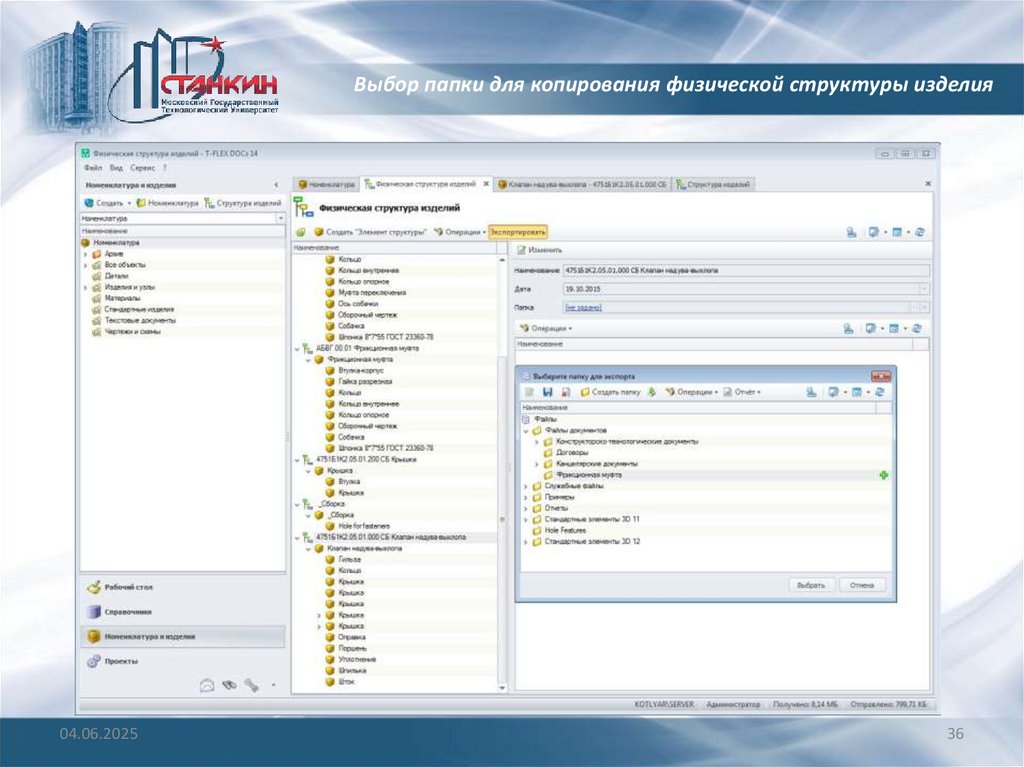

Выбор папки для копирования физической структуры изделия
04.06.2025
36

37.

T-FLEX DOCs в меню
04.06.2025
37

38.

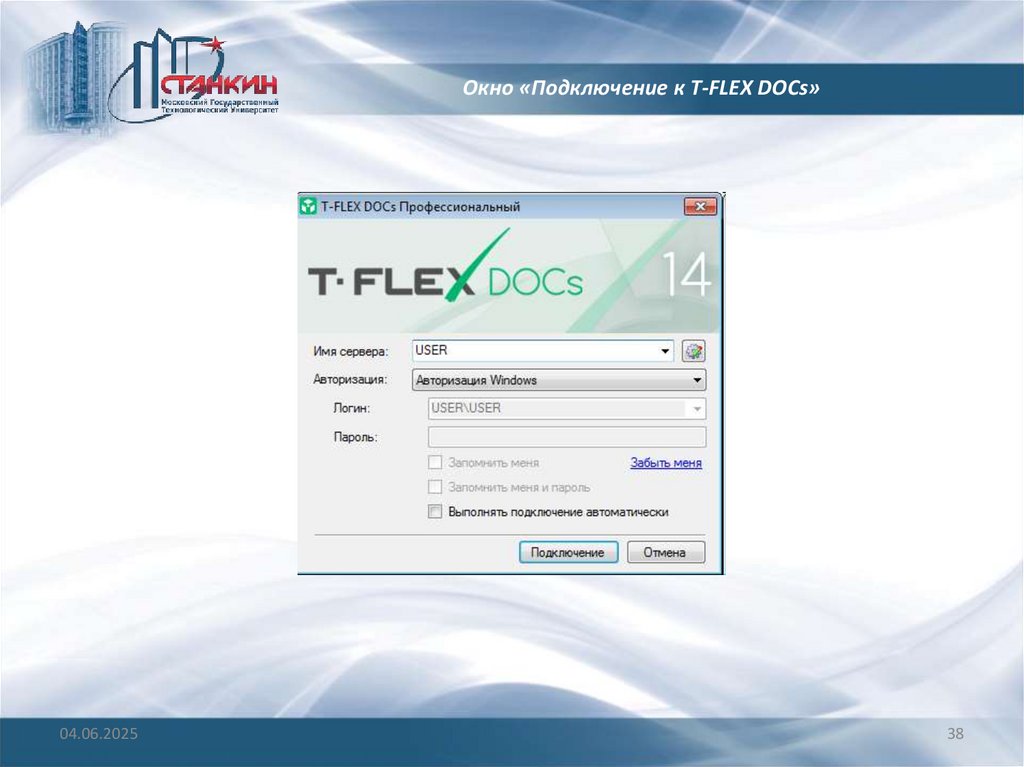

Окно «Подключение к T-FLEX DOCs»
04.06.2025
38

39.

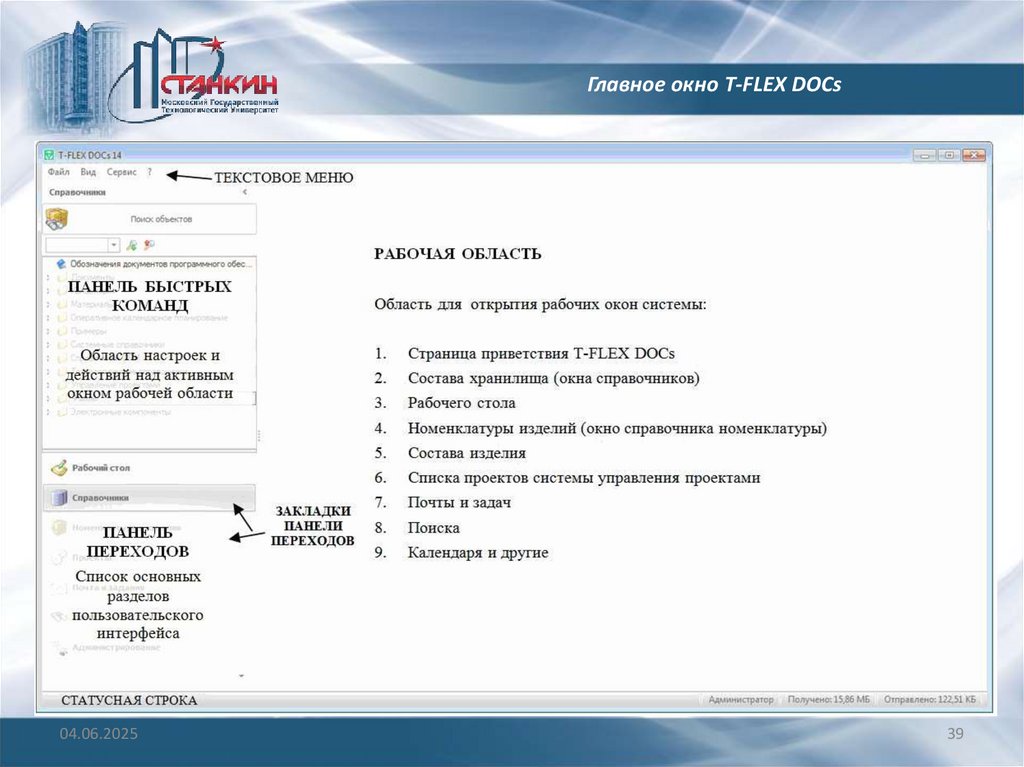

Главное окно T-FLEX DOCs
04.06.2025
39

40.

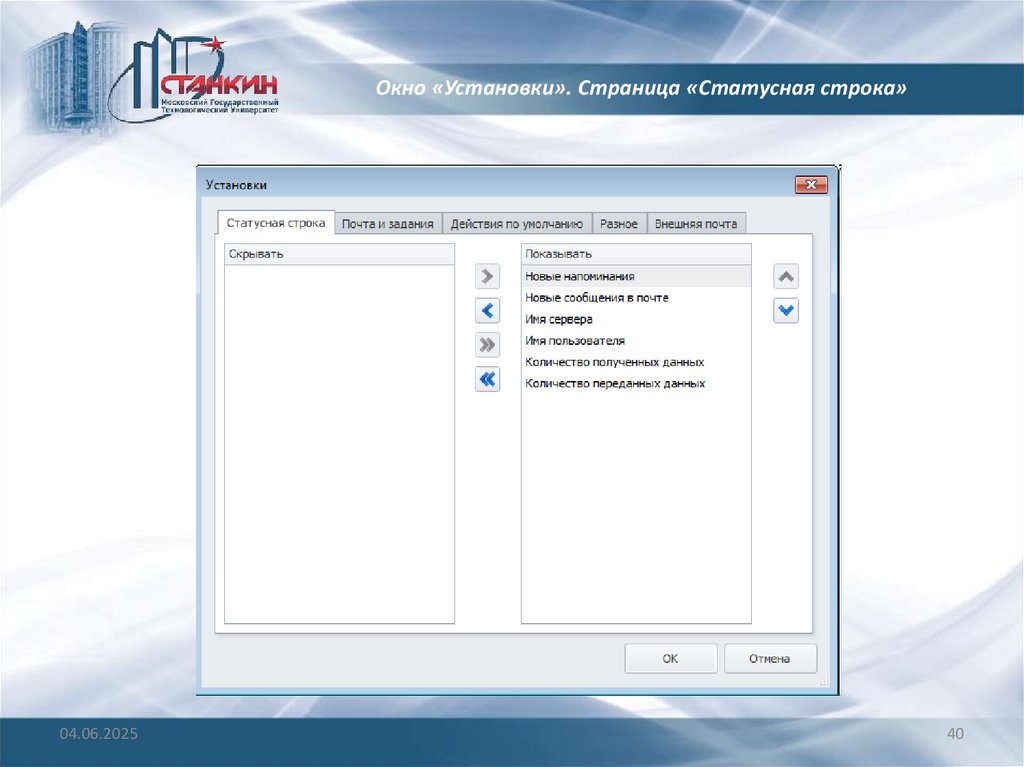

Окно «Установки». Страница «Статусная строка»
04.06.2025
40

41.

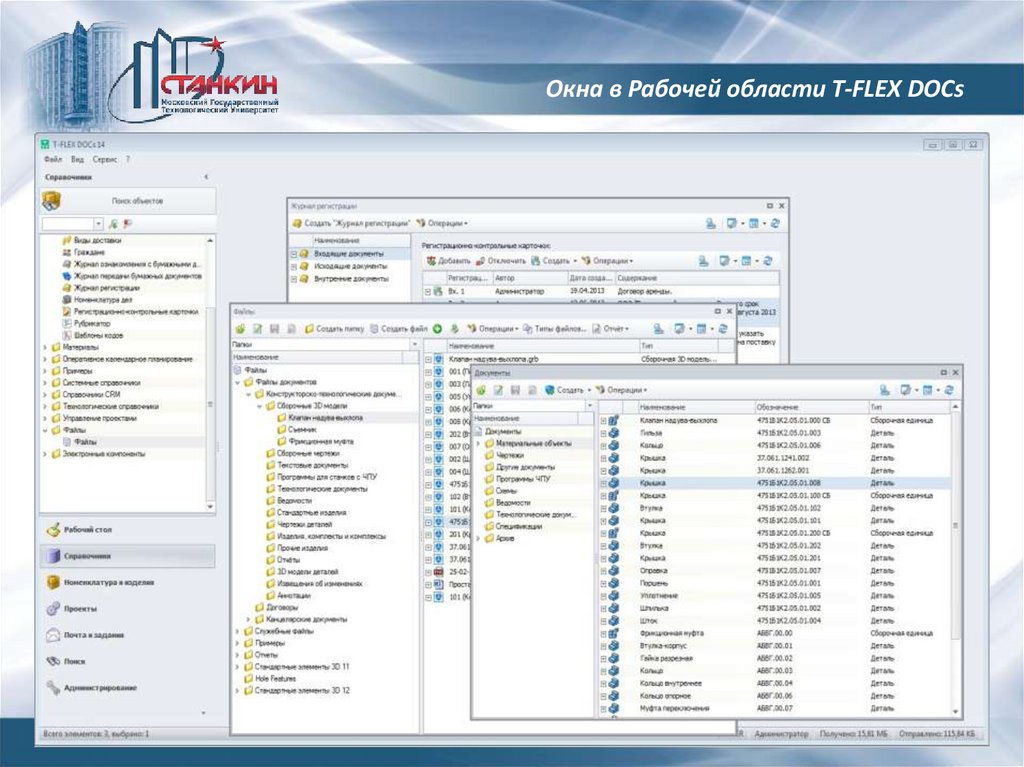

Окна в Рабочей области T-FLEX DOCs
04.06.2025
41

42.

Пример отображения главного окна
04.06.2025
42

43.

Страница приветствия «АРМ Технолога» в конфигурации
«T-FLEX Технология»
04.06.2025
43

44.

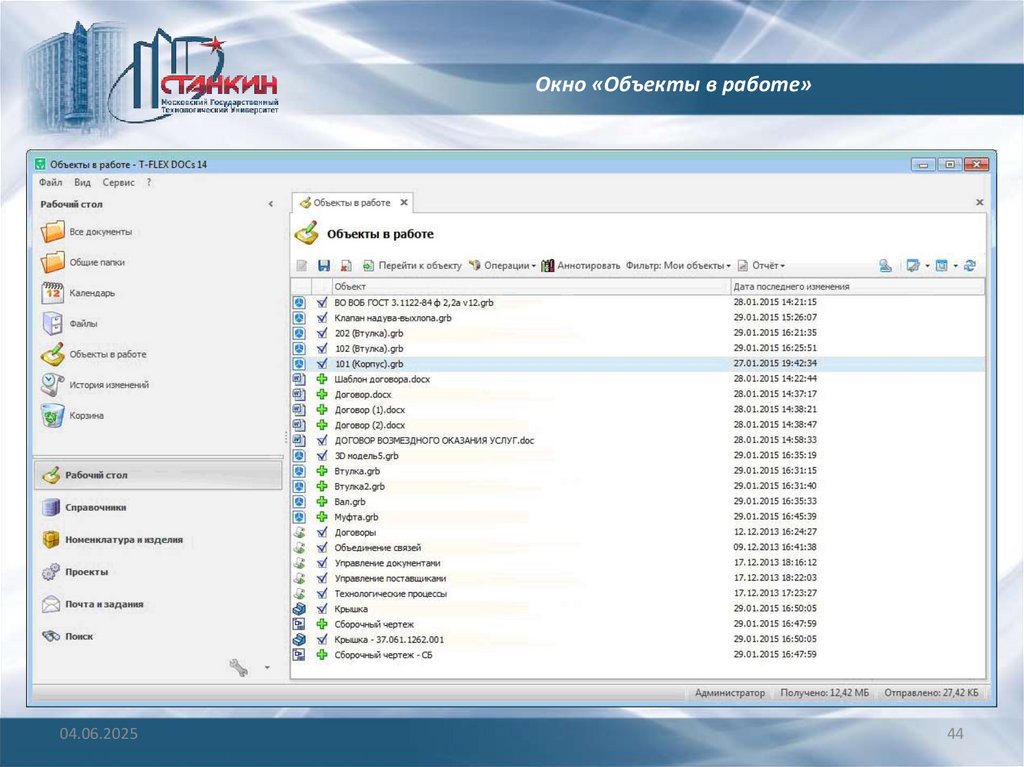

Окно «Объекты в работе»
04.06.2025
44

45.

Окно «Общие папки» Рабочего стола
04.06.2025
45

46.

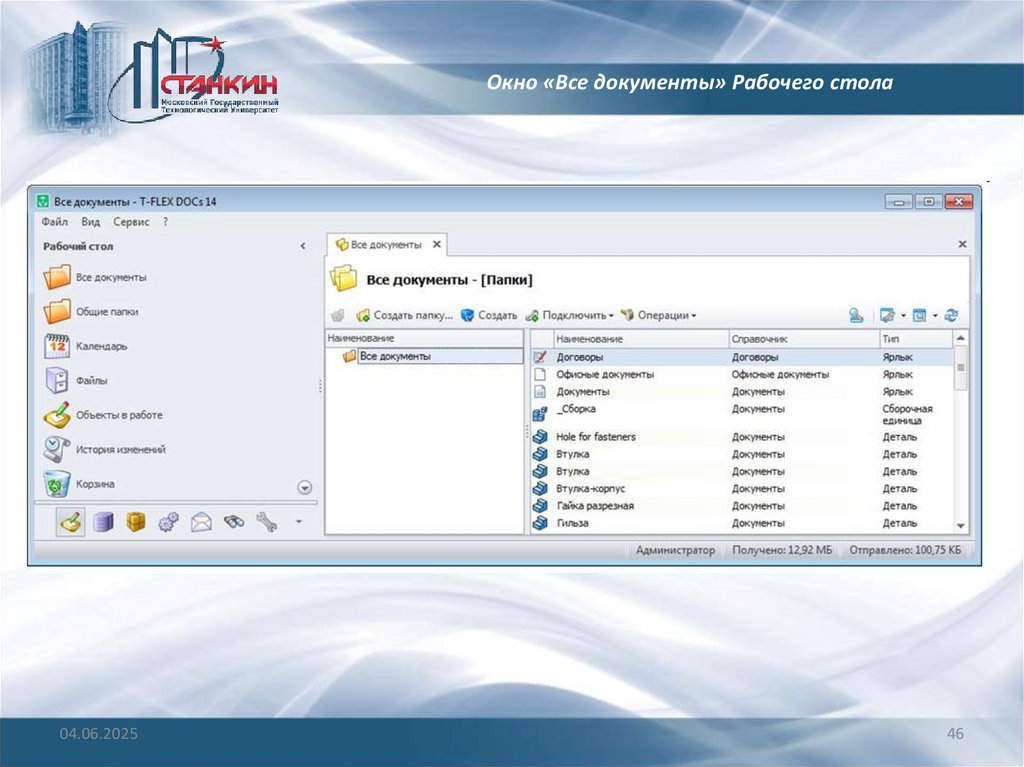

Окно «Все документы» Рабочего стола
04.06.2025
46

47.

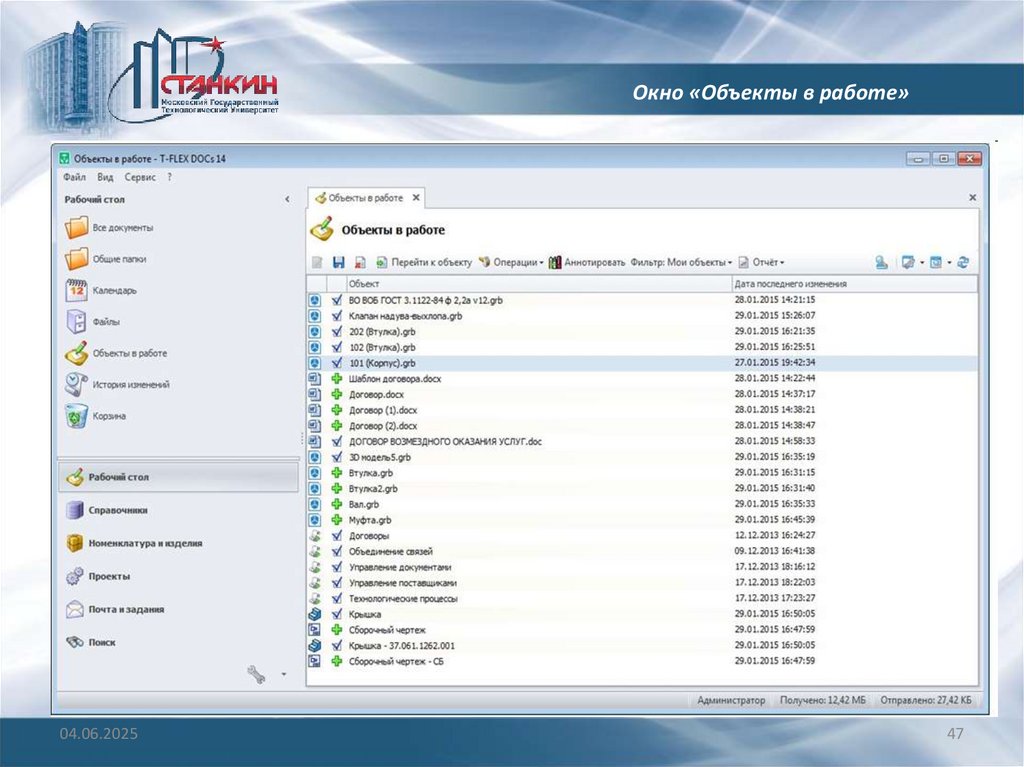

Окно «Объекты в работе»
04.06.2025
47

48.

Окно «История изменений»
04.06.2025
48

49.

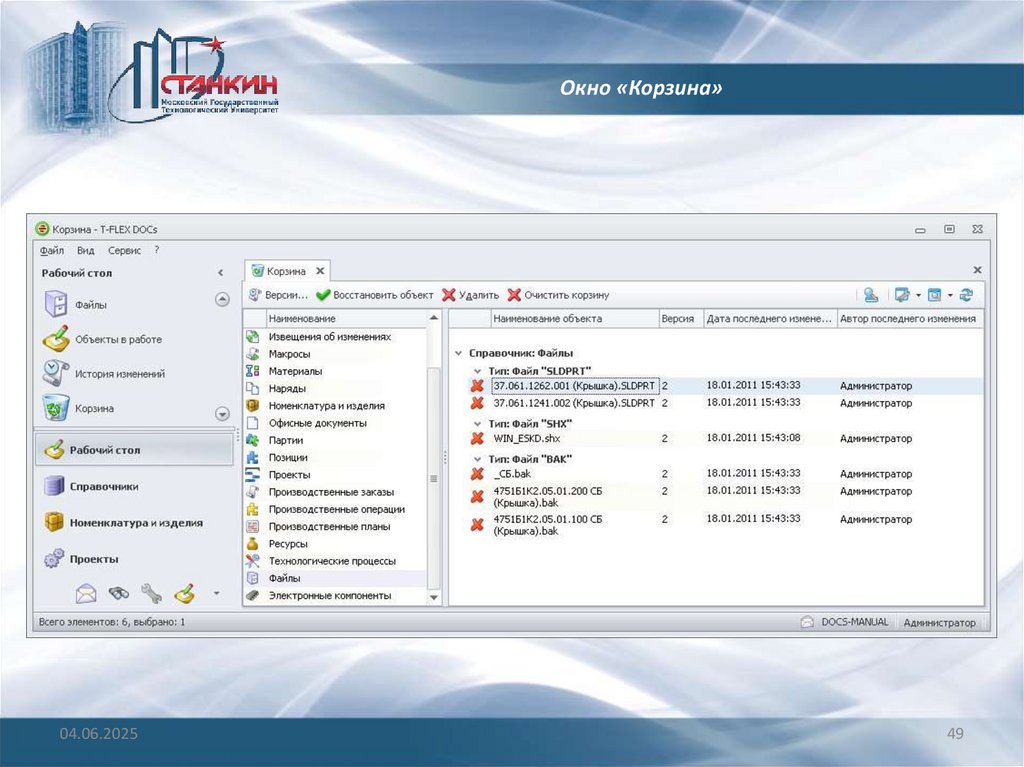

Окно «Корзина»
04.06.2025
49

50.

Окно справочника
04.06.2025
50

51.

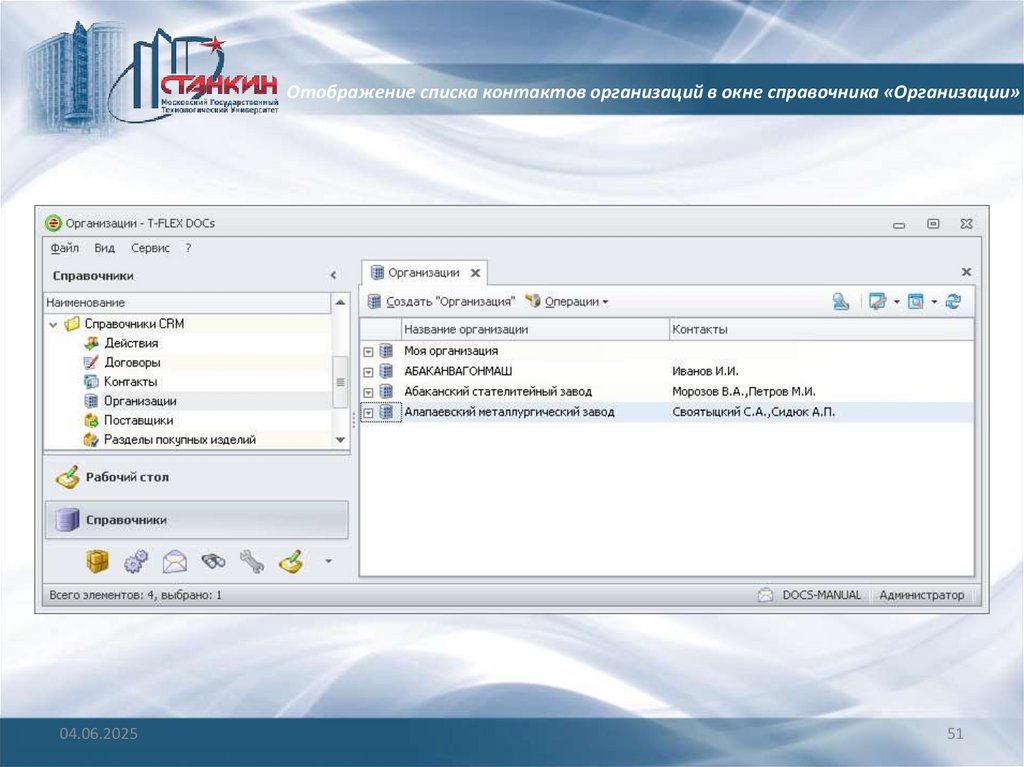

Отображение списка контактов организаций в окне справочника «Организации»
04.06.2025
51

52.

Настройка отображения в окне значений вычисляемых
колонок
04.06.2025
52

53.

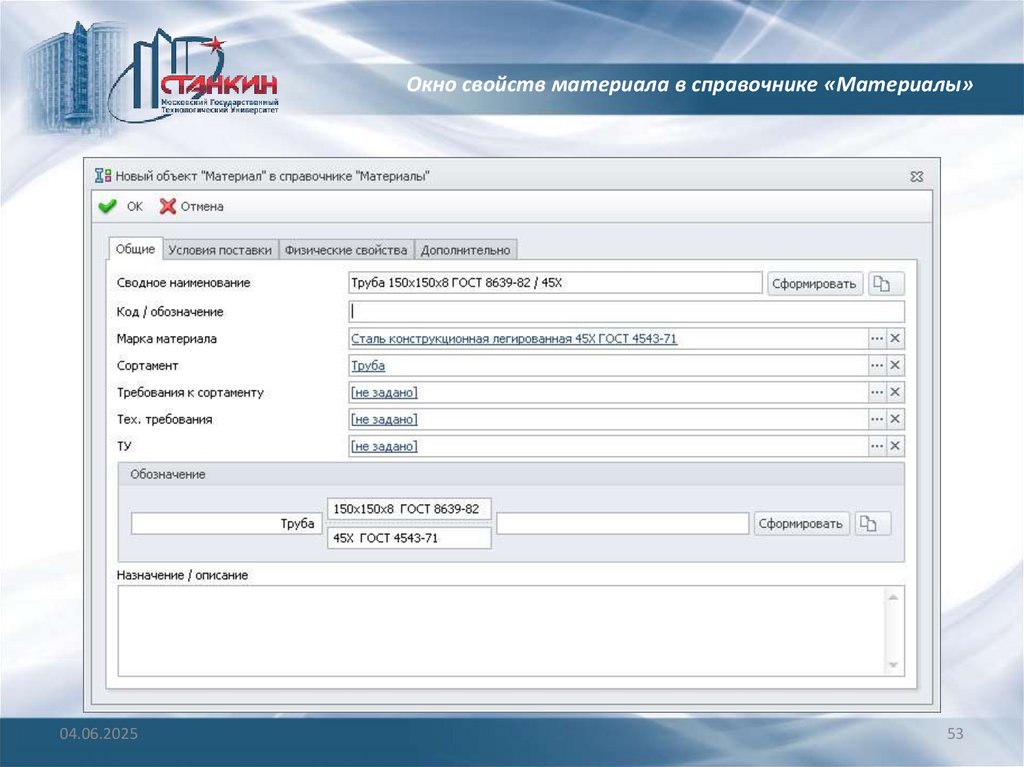

Окно свойств материала в справочнике «Материалы»
04.06.2025
53

54.

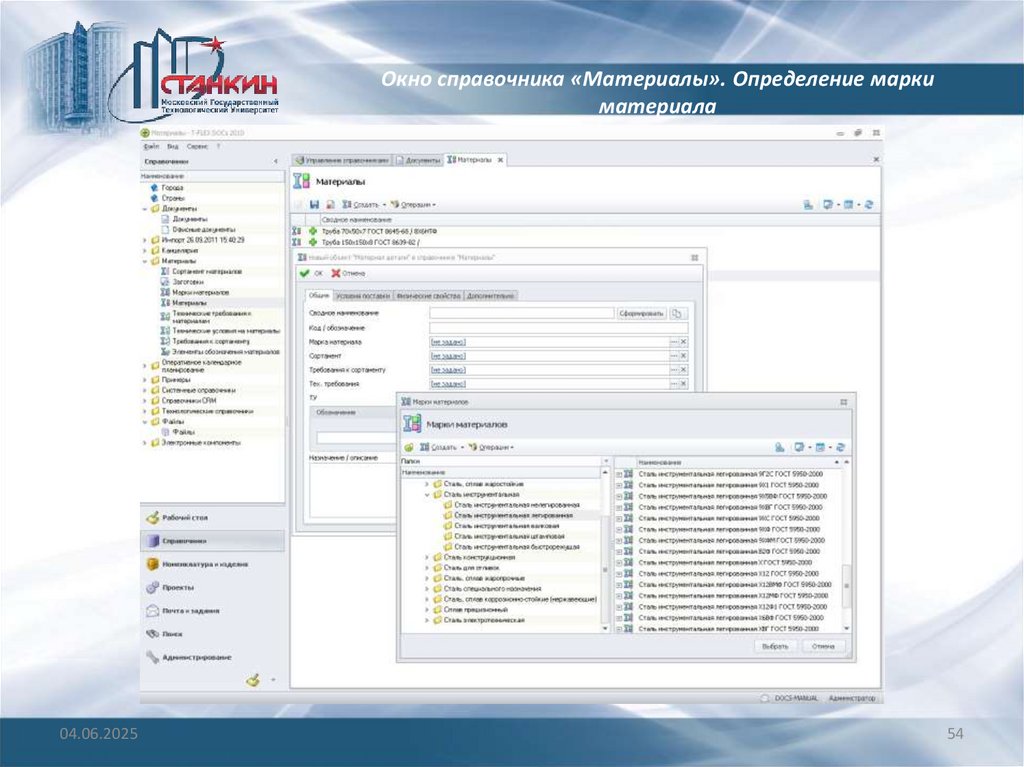

Окно справочника «Материалы». Определение марки
материала
04.06.2025
54

55.

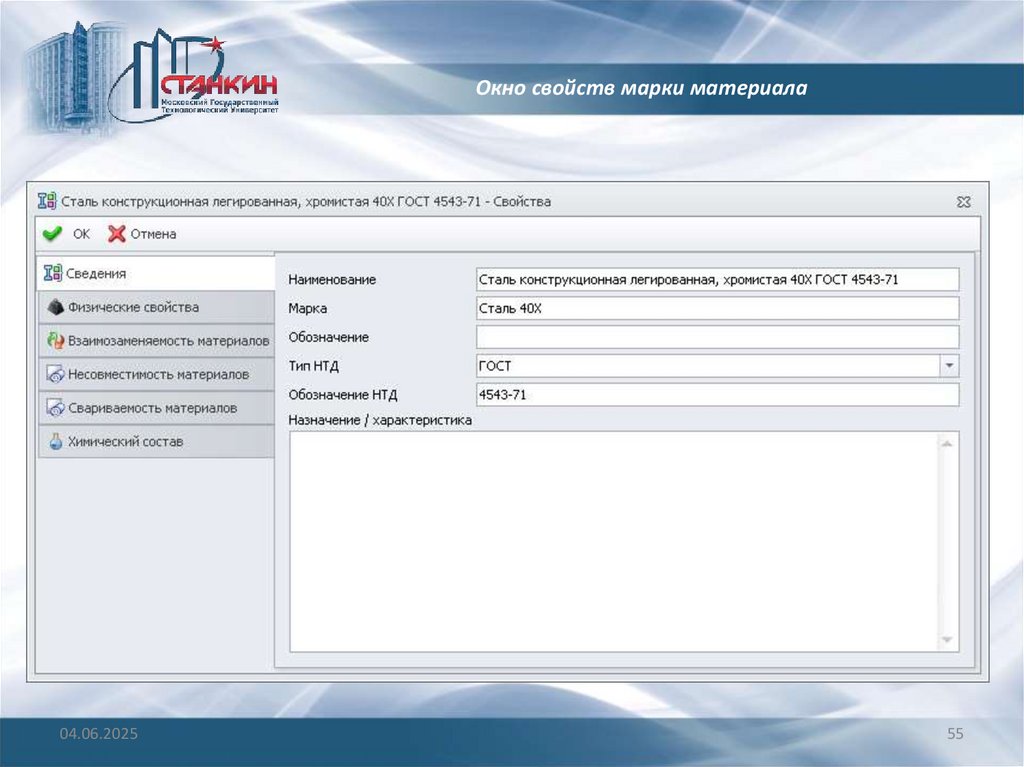

Окно свойств марки материала
04.06.2025
55

56.

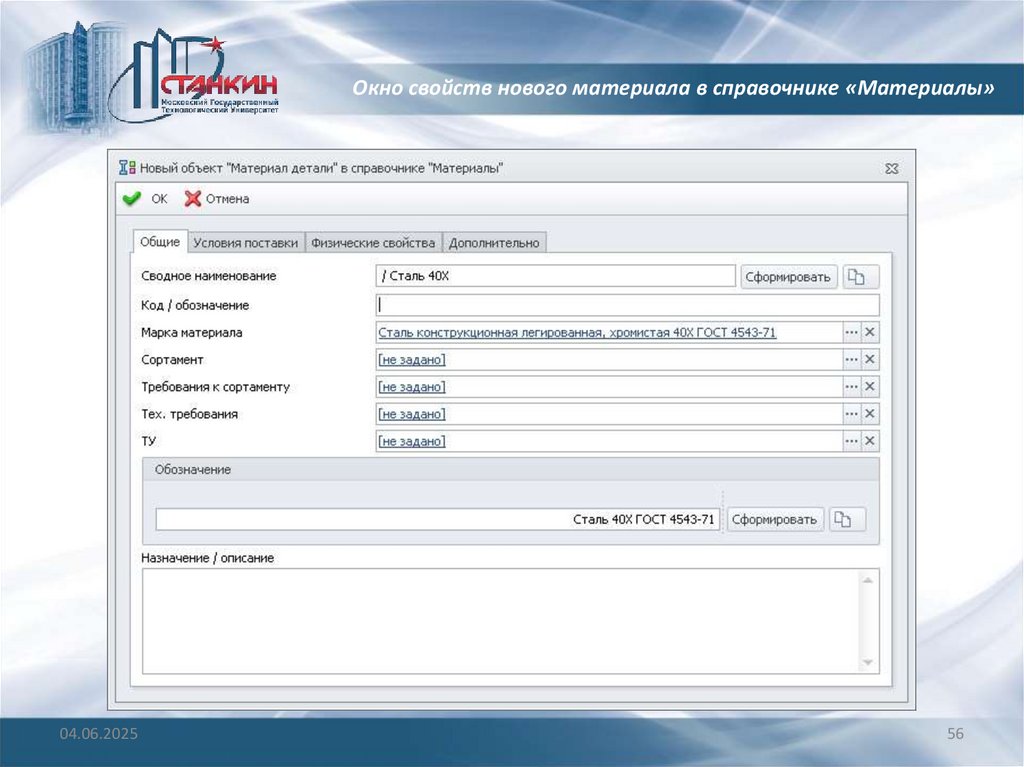

Окно свойств нового материала в справочнике «Материалы»
04.06.2025
56

57.

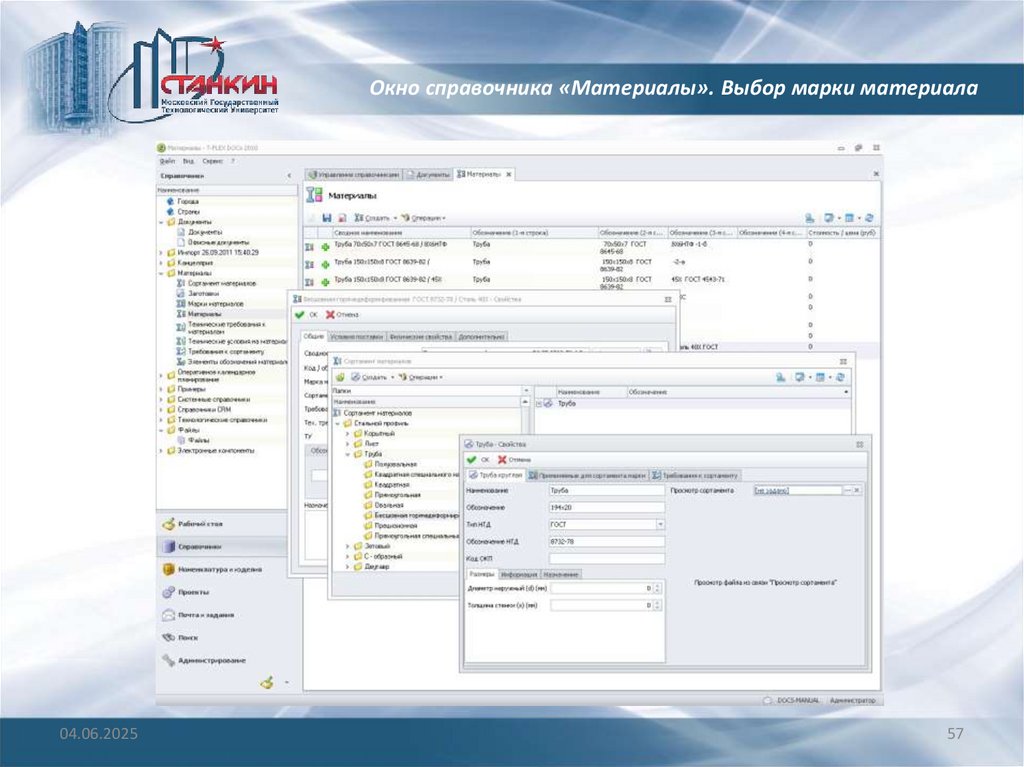

Окно справочника «Материалы». Выбор марки материала
04.06.2025
57

58.

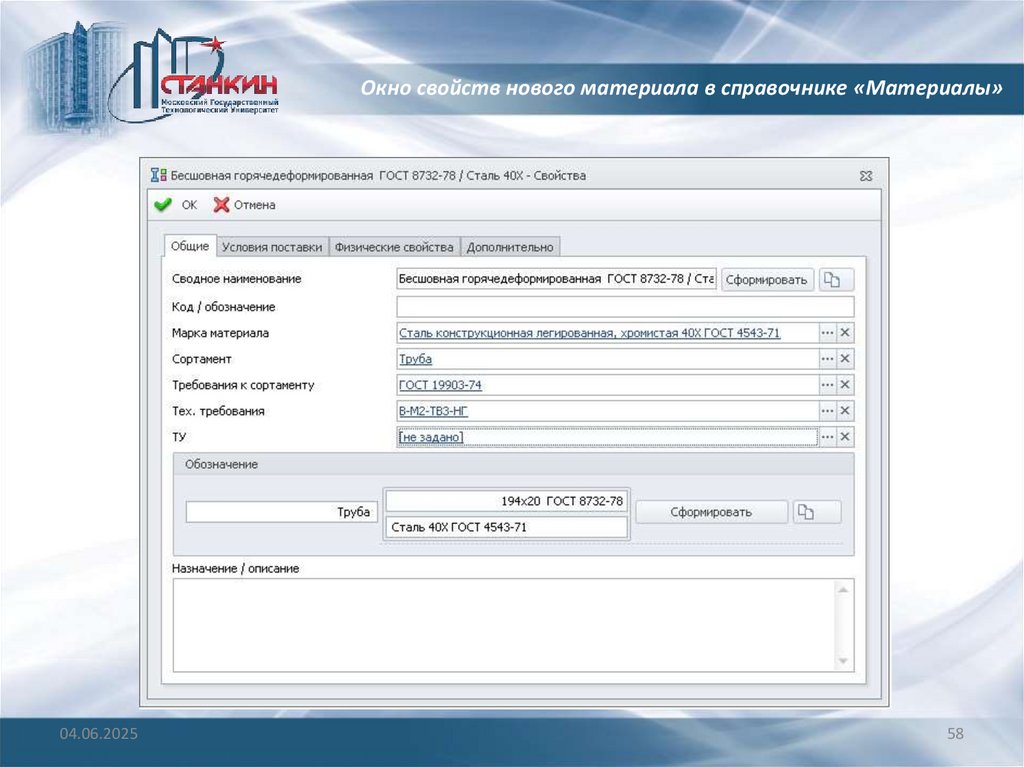

Окно свойств нового материала в справочнике «Материалы»
04.06.2025
58

59.

Справочник «Классификаторы»
04.06.2025
59

60.

Окно справочника «Документы». Использование классификатора
для задания значения обозначения
04.06.2025
60

61.

T-FLEX Технология. Список сокращений
АРМ – автоматизированное рабочее место;
ГТП – групповой технологический процесс;
ДСЕ – деталь или сборочная единица;
ЕСКД – единая система конструкторской документации;
ЕСТД – единая система технологической документации;
ЕТП – единичный технологический процесс;
КД – конструкторская документация;
КТПП – конструкторско-технологическая подготовка производства;
МК – маршрутная карта;
МОК – маршрутно-операционная карта;
ОК – операционная карта;
ПП – производственное подразделение;
СРПП – система разработки и постановки продукции на
производство;
ТД – технологическая документация;
ТЗ – техническое задание;
ТП – технологический процесс;
ТПП – технологическая подготовка производства;
ТТП – типовой технологический процесс.
04.06.2025
61

62.

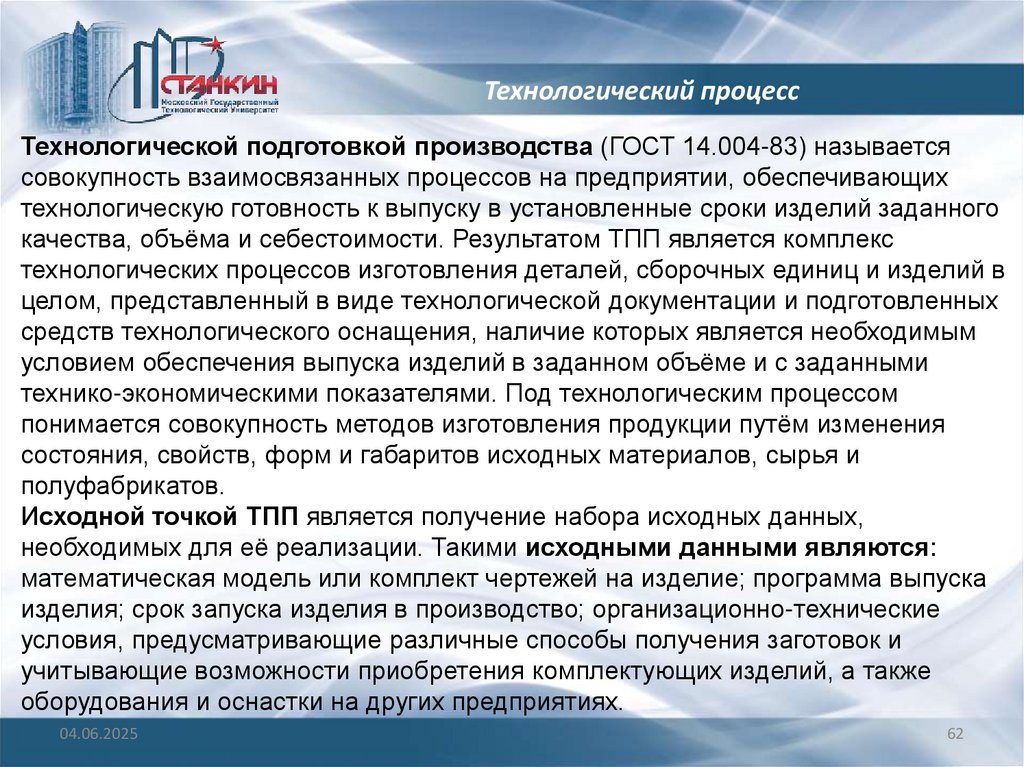

Технологический процесс
Технологической подготовкой производства (ГОСТ 14.004-83) называется
совокупность взаимосвязанных процессов на предприятии, обеспечивающих
технологическую готовность к выпуску в установленные сроки изделий заданного
качества, объёма и себестоимости. Результатом ТПП является комплекс
технологических процессов изготовления деталей, сборочных единиц и изделий в
целом, представленный в виде технологической документации и подготовленных
средств технологического оснащения, наличие которых является необходимым
условием обеспечения выпуска изделий в заданном объёме и с заданными
технико-экономическими показателями. Под технологическим процессом
понимается совокупность методов изготовления продукции путём изменения
состояния, свойств, форм и габаритов исходных материалов, сырья и
полуфабрикатов.
Исходной точкой ТПП является получение набора исходных данных,
необходимых для её реализации. Такими исходными данными являются:
математическая модель или комплект чертежей на изделие; программа выпуска
изделия; срок запуска изделия в производство; организационно-технические
условия, предусматривающие различные способы получения заготовок и
учитывающие возможности приобретения комплектующих изделий, а также
оборудования и оснастки на других предприятиях.
04.06.2025
62

63.

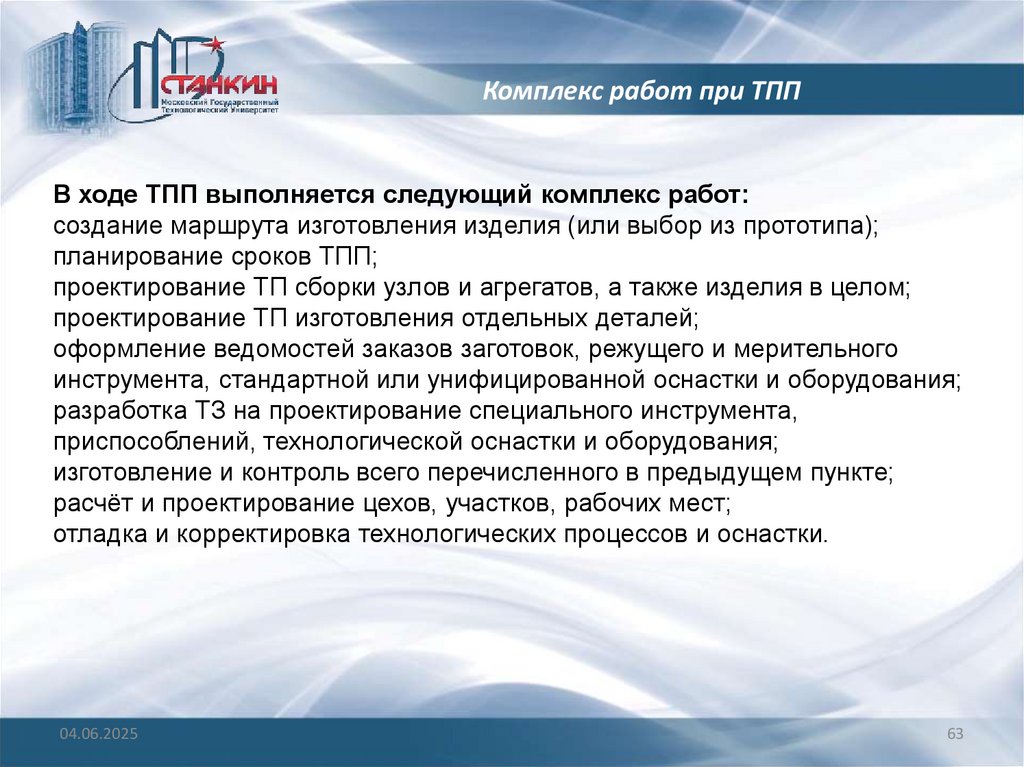

Комплекс работ при ТПП
В ходе ТПП выполняется следующий комплекс работ:
создание маршрута изготовления изделия (или выбор из прототипа);
планирование сроков ТПП;
проектирование ТП сборки узлов и агрегатов, а также изделия в целом;
проектирование ТП изготовления отдельных деталей;
оформление ведомостей заказов заготовок, режущего и мерительного
инструмента, стандартной или унифицированной оснастки и оборудования;
разработка ТЗ на проектирование специального инструмента,
приспособлений, технологической оснастки и оборудования;
изготовление и контроль всего перечисленного в предыдущем пункте;
расчёт и проектирование цехов, участков, рабочих мест;
отладка и корректировка технологических процессов и оснастки.
04.06.2025
63

64.

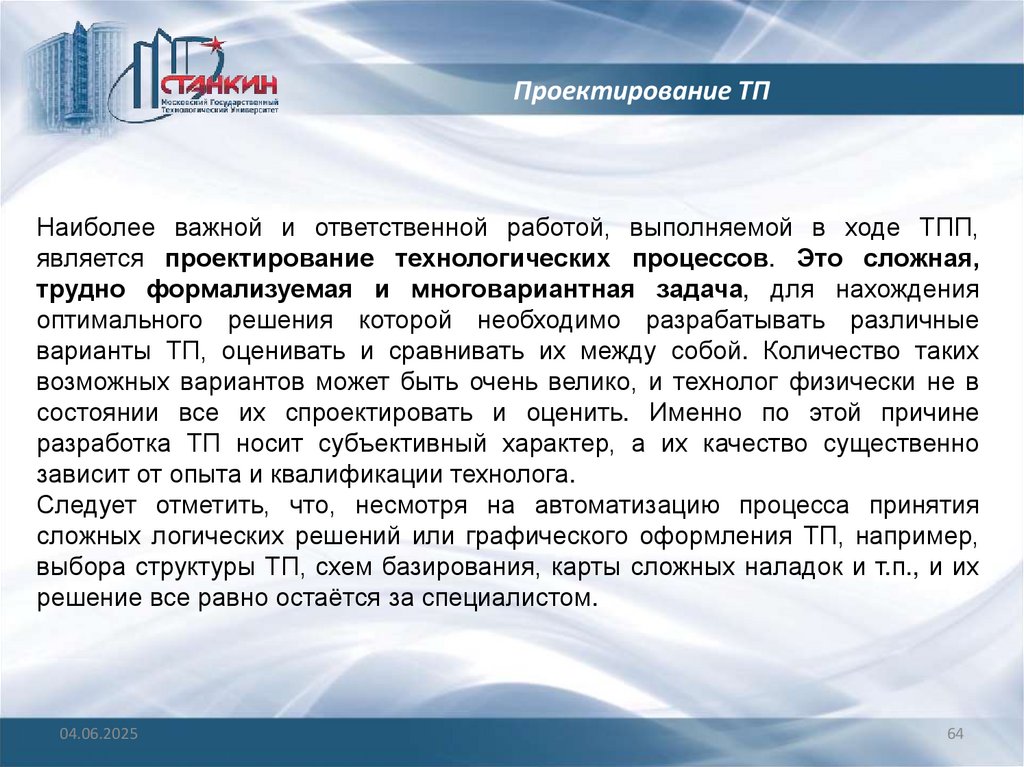

Проектирование ТП
Наиболее важной и ответственной работой, выполняемой в ходе ТПП,
является проектирование технологических процессов. Это сложная,
трудно формализуемая и многовариантная задача, для нахождения
оптимального решения которой необходимо разрабатывать различные
варианты ТП, оценивать и сравнивать их между собой. Количество таких
возможных вариантов может быть очень велико, и технолог физически не в
состоянии все их спроектировать и оценить. Именно по этой причине
разработка ТП носит субъективный характер, а их качество существенно
зависит от опыта и квалификации технолога.
Следует отметить, что, несмотря на автоматизацию процесса принятия
сложных логических решений или графического оформления ТП, например,
выбора структуры ТП, схем базирования, карты сложных наладок и т.п., и их
решение все равно остаётся за специалистом.
04.06.2025
64

65.

Термины и основы технологии машиностроения
Технологическая документация - это комплект технологических документов,
необходимых и достаточных для выполнения данного технологического
процесса или отдельных его операций. Она подразделяется по степени
детализации описания на следующие группы документов:
Маршрутный ТП - сокращенное описание всех технологических операций в
последовательности их выполнения без указания переходов и технологических
режимов.
Операционный ТП - полное описание всех технологических операций в
последовательности их выполнения с указанием переходов и технологических
режимов.
Маршрутно-операционный ТП - сокращенное описание технологических
операций в маршрутной карте в последовательности их выполнения с полным
описанием отдельных операций в других технологических документах.
04.06.2025
65

66.

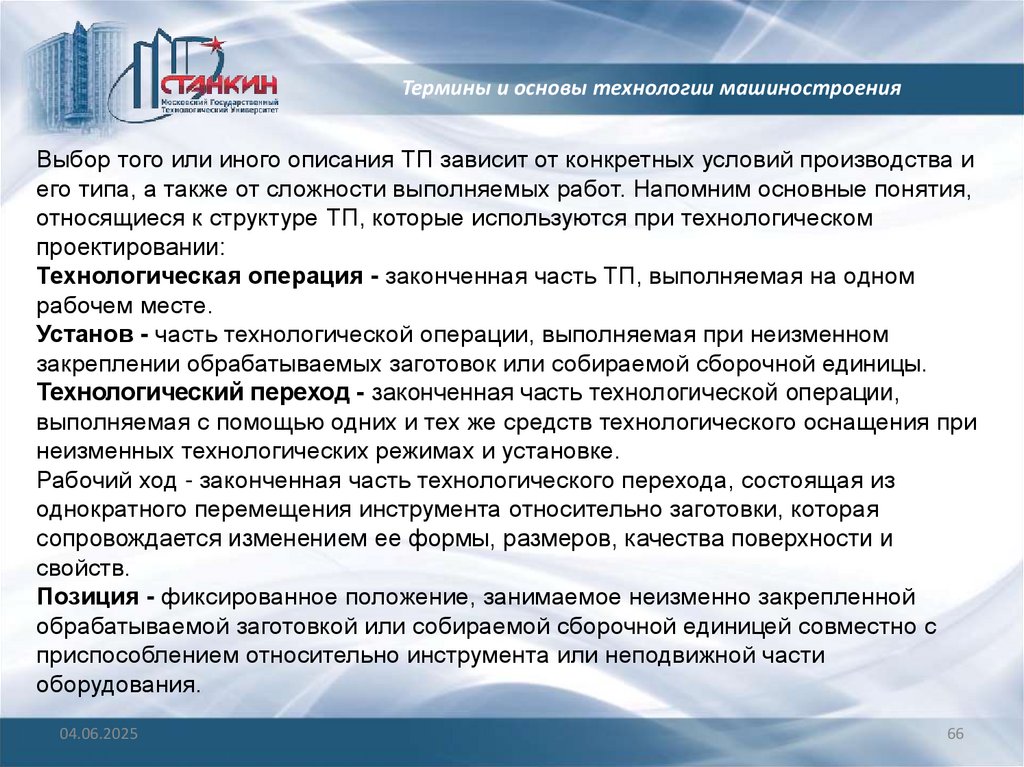

Термины и основы технологии машиностроения
Выбор того или иного описания ТП зависит от конкретных условий производства и
его типа, а также от сложности выполняемых работ. Напомним основные понятия,
относящиеся к структуре ТП, которые используются при технологическом
проектировании:
Технологическая операция - законченная часть ТП, выполняемая на одном
рабочем месте.
Установ - часть технологической операции, выполняемая при неизменном
закреплении обрабатываемых заготовок или собираемой сборочной единицы.

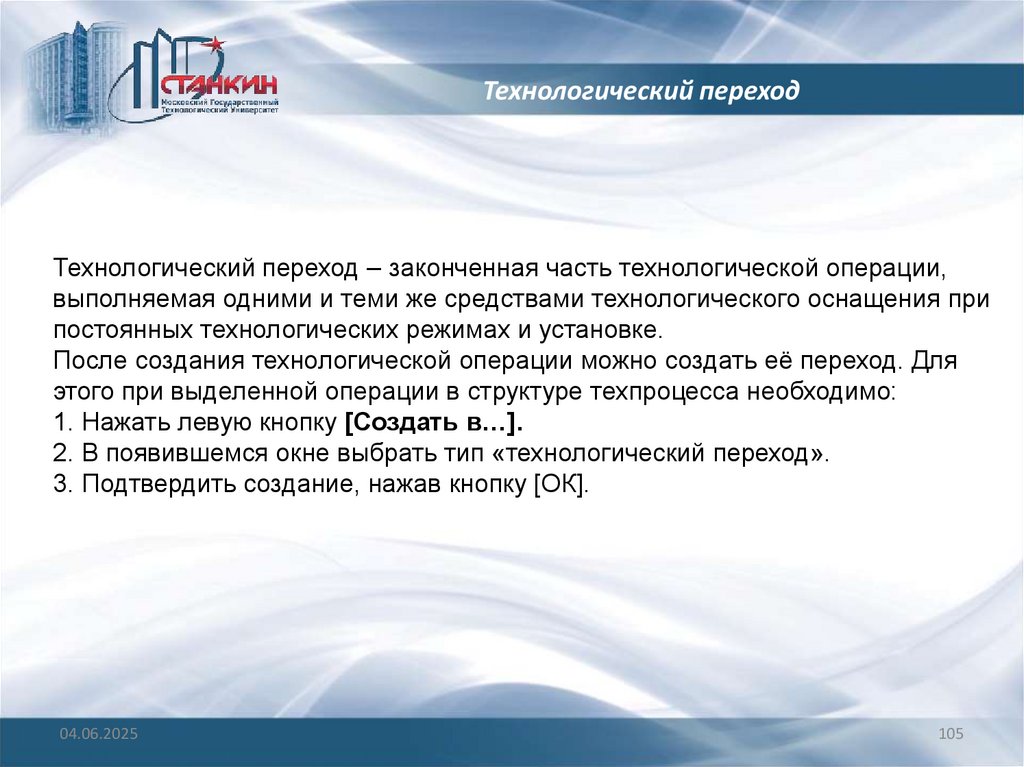

Технологический переход - законченная часть технологической операции,
выполняемая с помощью одних и тех же средств технологического оснащения при
неизменных технологических режимах и установке.
Рабочий ход - законченная часть технологического перехода, состоящая из
однократного перемещения инструмента относительно заготовки, которая
сопровождается изменением ее формы, размеров, качества поверхности и
свойств.
Позиция - фиксированное положение, занимаемое неизменно закрепленной
обрабатываемой заготовкой или собираемой сборочной единицей совместно с
приспособлением относительно инструмента или неподвижной части
оборудования.
04.06.2025
66

67.

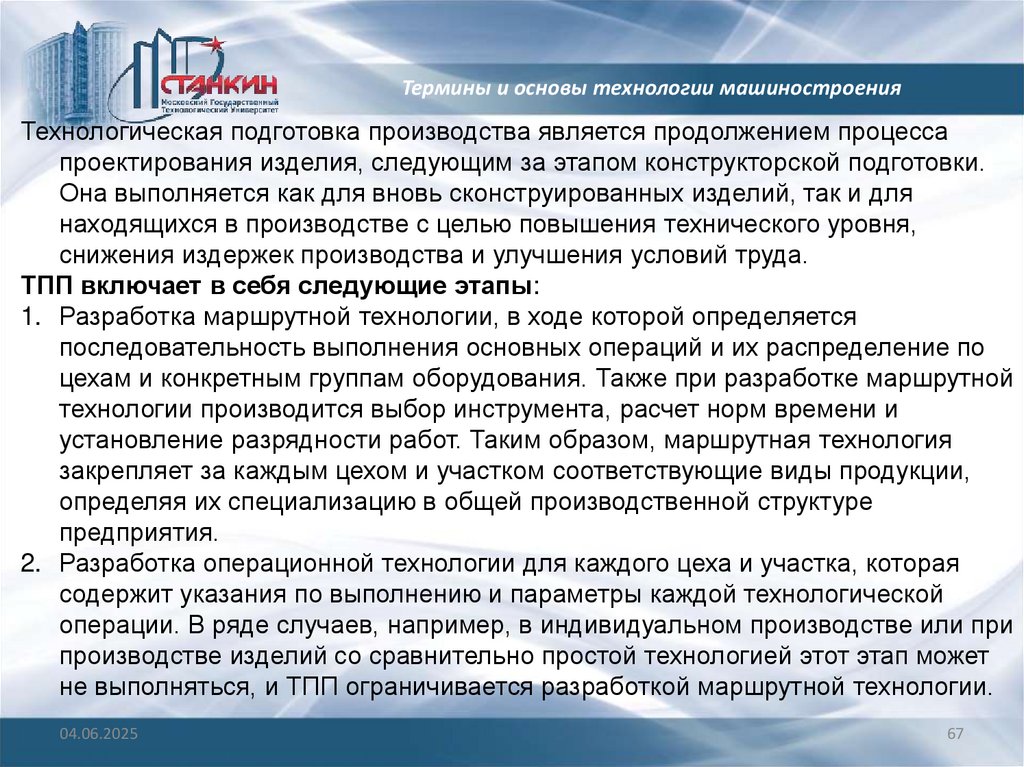

Термины и основы технологии машиностроения
Технологическая подготовка производства является продолжением процесса
проектирования изделия, следующим за этапом конструкторской подготовки.
Она выполняется как для вновь сконструированных изделий, так и для
находящихся в производстве с целью повышения технического уровня,
снижения издержек производства и улучшения условий труда.
ТПП включает в себя следующие этапы:
1. Разработка маршрутной технологии, в ходе которой определяется
последовательность выполнения основных операций и их распределение по
цехам и конкретным группам оборудования. Также при разработке маршрутной
технологии производится выбор инструмента, расчет норм времени и
установление разрядности работ. Таким образом, маршрутная технология
закрепляет за каждым цехом и участком соответствующие виды продукции,
определяя их специализацию в общей производственной структуре
предприятия.
2. Разработка операционной технологии для каждого цеха и участка, которая
содержит указания по выполнению и параметры каждой технологической
операции. В ряде случаев, например, в индивидуальном производстве или при
производстве изделий со сравнительно простой технологией этот этап может
не выполняться, и ТПП ограничивается разработкой маршрутной технологии.
04.06.2025
67

68.

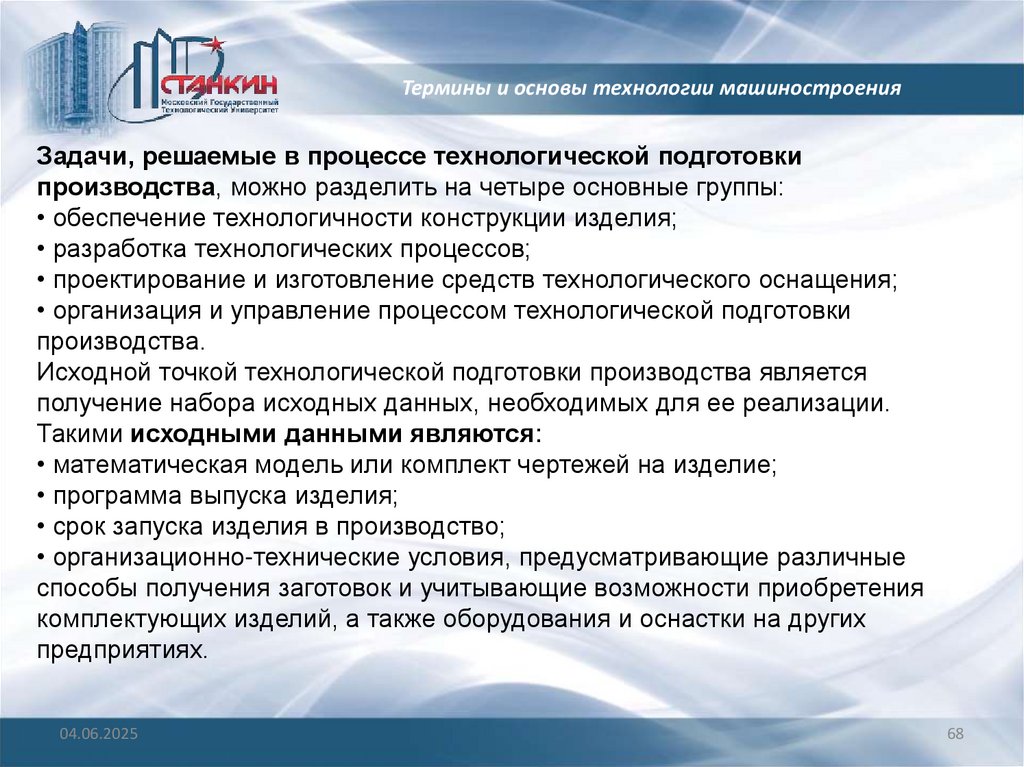

Термины и основы технологии машиностроения
Задачи, решаемые в процессе технологической подготовки
производства, можно разделить на четыре основные группы:
• обеспечение технологичности конструкции изделия;
• разработка технологических процессов;
• проектирование и изготовление средств технологического оснащения;
• организация и управление процессом технологической подготовки
производства.
Исходной точкой технологической подготовки производства является
получение набора исходных данных, необходимых для ее реализации.
Такими исходными данными являются:
• математическая модель или комплект чертежей на изделие;
• программа выпуска изделия;
• срок запуска изделия в производство;
• организационно-технические условия, предусматривающие различные
способы получения заготовок и учитывающие возможности приобретения
комплектующих изделий, а также оборудования и оснастки на других
предприятиях.
04.06.2025
68

69.

Термины и основы технологии машиностроения
На основании этих исходных данных в ходе ТПП выполняется следующий
комплекс работ:
• проектирование технологических процессов изготовления отдельных
деталей;
• проектирование технологических процессов сборки узлов и агрегатов, а
также изделия в целом;
• оформление ведомостей заказов заготовок, режущего и мерительного
инструмента, стандартной или унифицированной оснастки и оборудования;
• разработка технических заданий на проектирование специального
инструмента, приспособлений, технологической оснастки и оборудования;
• изготовление и контроль всего перечисленного в предыдущем пункте;
• расчет и проектирование цехов, участков и рабочих мест;
• отладка и корректировка технологических процессов и оснастки.
04.06.2025
69

70.

Направления совершенствования ТПП
Главным направлением сокращения трудоёмкости и стоимости
технологического проектирования является его автоматизация,
которая позволяет решать следующий круг задач:
• создание данных и параметров технологических процессов
изготовления;
• использование конструкторских документов для передачи параметров в
технологические процессы;
• оформление технологической документации;
• поиск информации об инструменте, приспособлениях, оборудовании,
заготовках, припусках, нормативах по режимам резания и нормам
времени, технологических процессах – прототипах и т.д.;
• выполнение стандартных расчётов, таких как расчёт межоперационных
припусков, режимов резания и т.д.
04.06.2025
70

71.

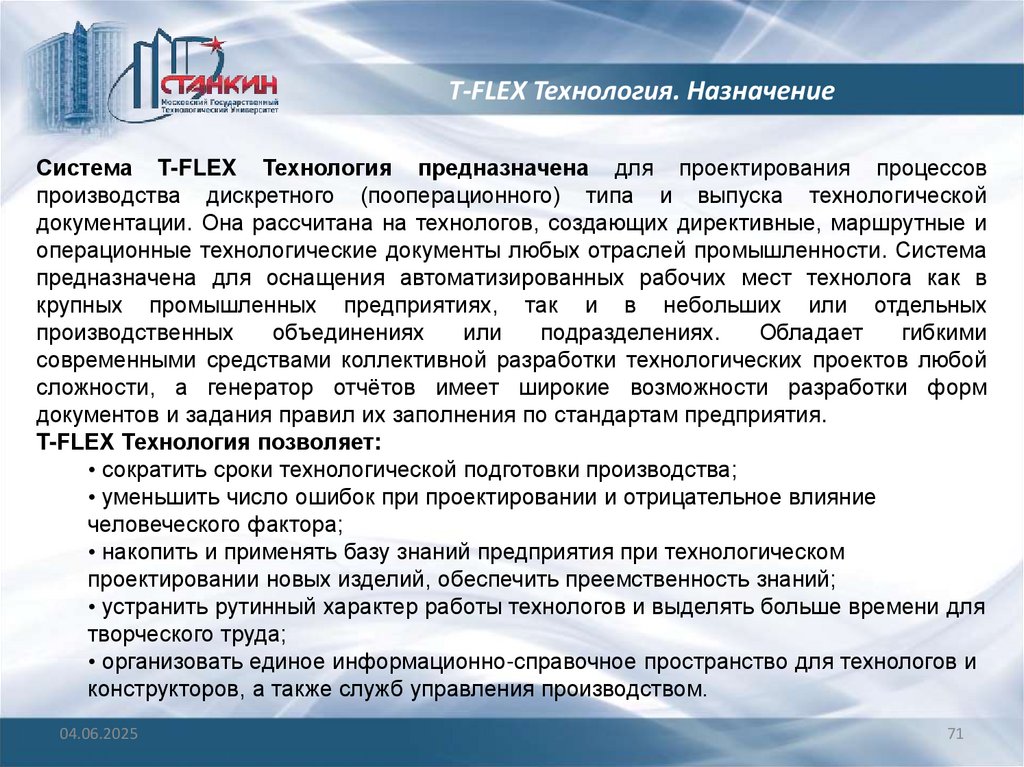

T-FLEX Технология. Назначение
Система T-FLEX Технология предназначена для проектирования процессов
производства дискретного (пооперационного) типа и выпуска технологической
документации. Она рассчитана на технологов, создающих директивные, маршрутные и
операционные технологические документы любых отраслей промышленности. Система
предназначена для оснащения автоматизированных рабочих мест технолога как в
крупных промышленных предприятиях, так и в небольших или отдельных
производственных
объединениях
или
подразделениях.
Обладает
гибкими
современными средствами коллективной разработки технологических проектов любой
сложности, а генератор отчётов имеет широкие возможности разработки форм
документов и задания правил их заполнения по стандартам предприятия.
T-FLEX Технология позволяет:
• сократить сроки технологической подготовки производства;
• уменьшить число ошибок при проектировании и отрицательное влияние
человеческого фактора;
• накопить и применять базу знаний предприятия при технологическом
проектировании новых изделий, обеспечить преемственность знаний;
• устранить рутинный характер работы технологов и выделять больше времени для
творческого труда;
• организовать единое информационно-справочное пространство для технологов и
конструкторов, а также служб управления производством.
04.06.2025
71

72.

T-FLEX Технология. Возможности
04.06.2025
разработка технологических процессов изготовления деталей и
сборочных единиц, создание маршрутных, маршрутнооперационных и операционных технологических процессов,
единичных, групповых и типовых техпроцессов;
создание параметрических и непараметрических прототипов
технологических процессов;
составление технологического процесса из прототипов, создание
библиотек прототипов технологических процессов и их фрагментов;
ведение технологической структуры изделия;
работа в едином информационном пространстве T-FLEX в режиме
коллективной параллельной конструкторско-технологической
подготовки производства;
создание маршрутных технологий, директивных документов
(предписаний, расцеховок и т.п.) и комплектов технологических
документов для любых технологических переделов в полном
соответствии с ЕСТД;
связь параметров CAD модели/чертежа с параметрами
технологического процесса;
ведение технологических справочников и классификаторов;
72

73.

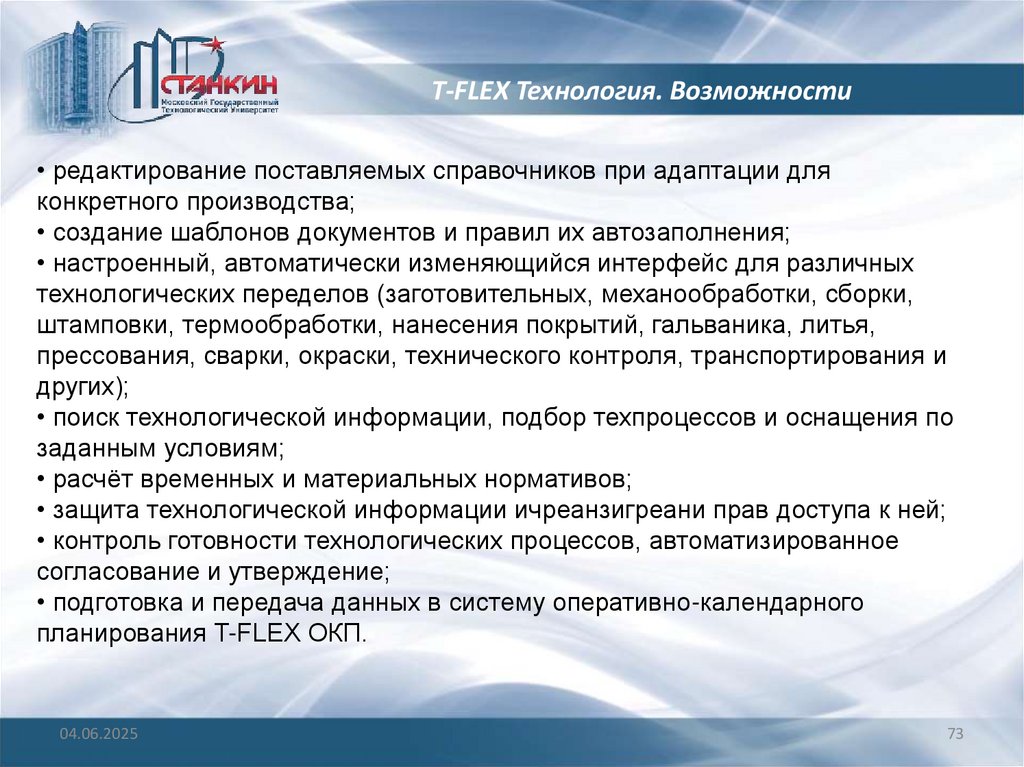

T-FLEX Технология. Возможности
• редактирование поставляемых справочников при адаптации для
конкретного производства;
• создание шаблонов документов и правил их автозаполнения;
• настроенный, автоматически изменяющийся интерфейс для различных
технологических переделов (заготовительных, механообработки, сборки,
штамповки, термообработки, нанесения покрытий, гальваника, литья,
прессования, сварки, окраски, технического контроля, транспортирования и
других);
• поиск технологической информации, подбор техпроцессов и оснащения по
заданным условиям;
• расчёт временных и материальных нормативов;
• защита технологической информации ичреанзигреани прав доступа к ней;
• контроль готовности технологических процессов, автоматизированное
согласование и утверждение;
• подготовка и передача данных в систему оперативно-календарного
планирования T-FLEX ОКП.
04.06.2025
73

74.

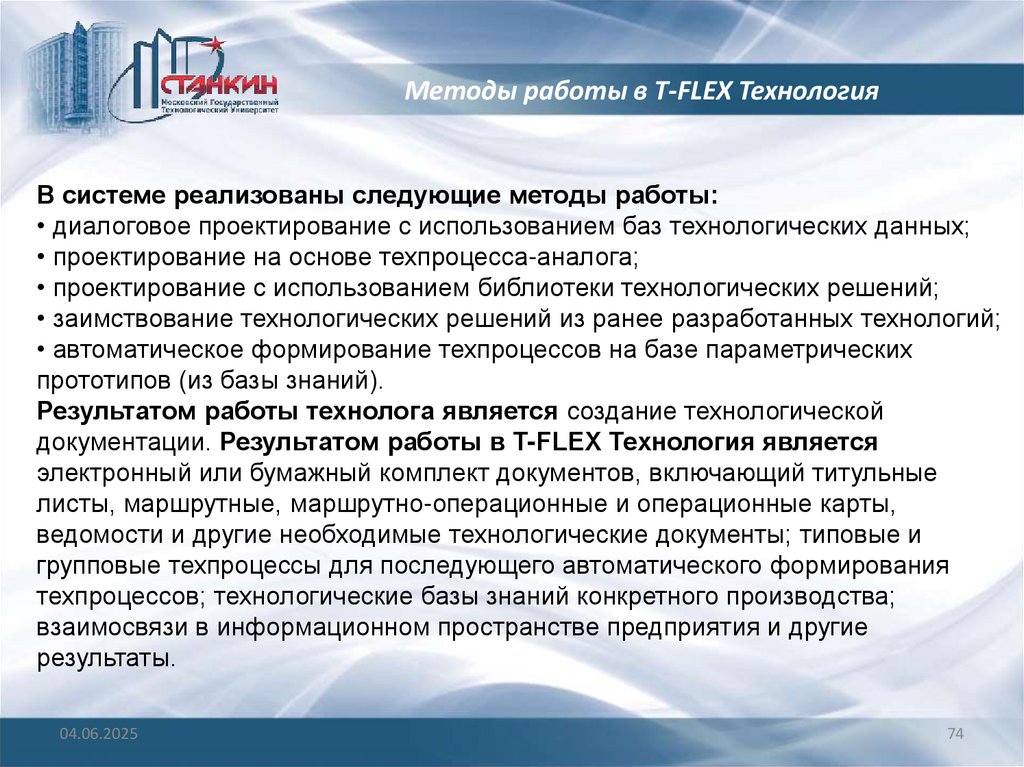

Методы работы в T-FLEX Технология
В системе реализованы следующие методы работы:
• диалоговое проектирование с использованием баз технологических данных;
• проектирование на основе техпроцесса-аналога;
• проектирование с использованием библиотеки технологических решений;
• заимствование технологических решений из ранее разработанных технологий;
• автоматическое формирование техпроцессов на базе параметрических
прототипов (из базы знаний).
Результатом работы технолога является создание технологической
документации. Результатом работы в T-FLEX Технология является
электронный или бумажный комплект документов, включающий титульные
листы, маршрутные, маршрутно-операционные и операционные карты,
ведомости и другие необходимые технологические документы; типовые и
групповые техпроцессы для последующего автоматического формирования
техпроцессов; технологические базы знаний конкретного производства;
взаимосвязи в информационном пространстве предприятия и другие
результаты.
04.06.2025
74

75.

Запуск T-Flex Технология
04.06.2025
75

76.

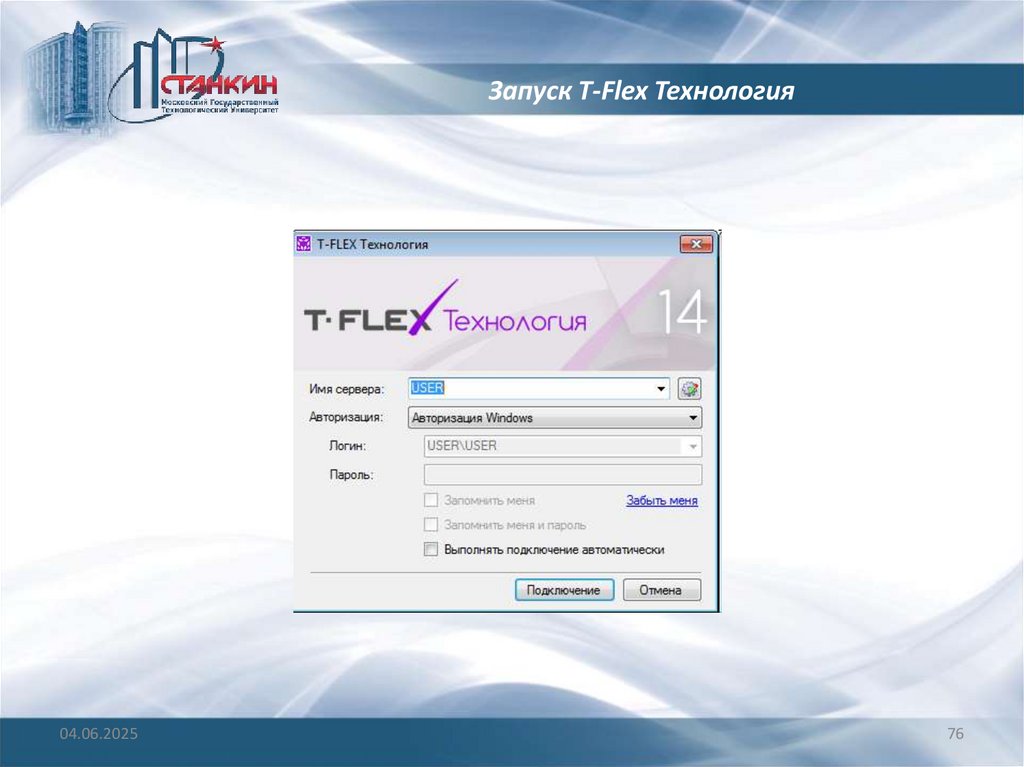

Запуск T-Flex Технология
04.06.2025
76

77.

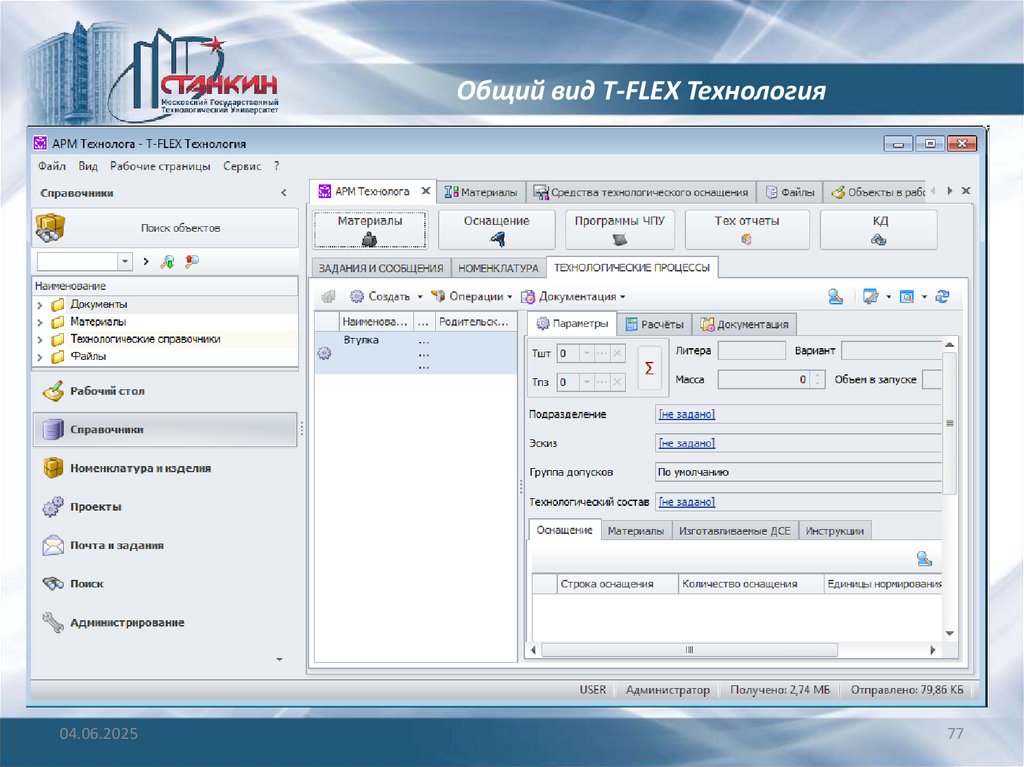

Общий вид T-FLEX Технология
04.06.2025
77

78.

Общий вид T-FLEX Технология
04.06.2025
78

79.

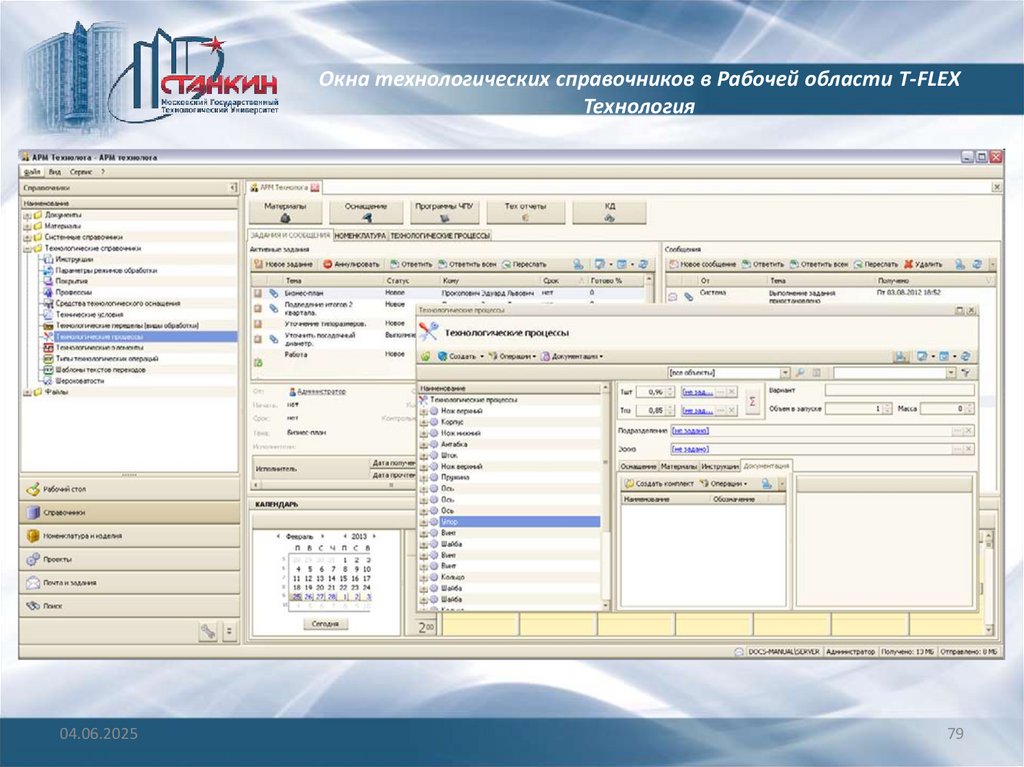

Окна технологических справочников в Рабочей области T-FLEX
Технология
04.06.2025
79

80.

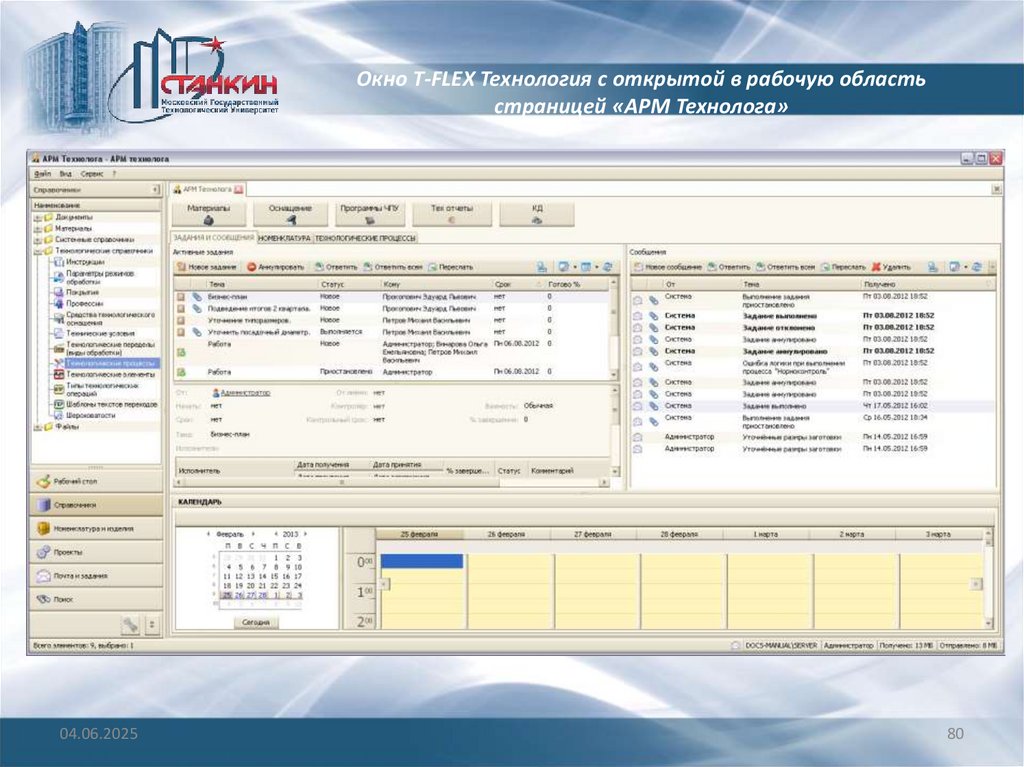

Окно T-FLEX Технология с открытой в рабочую область
страницей «АРМ Технолога»
04.06.2025
80

81.

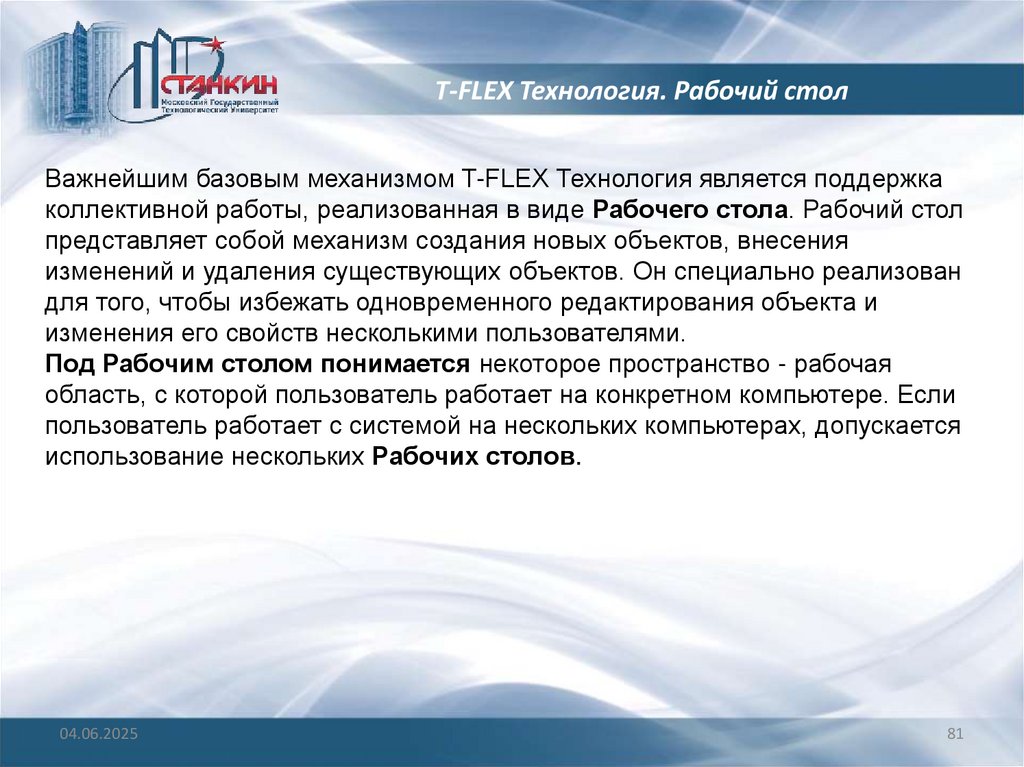

T-FLEX Технология. Рабочий стол
Важнейшим базовым механизмом T-FLEX Технология является поддержка
коллективной работы, реализованная в виде Рабочего стола. Рабочий стол
представляет собой механизм создания новых объектов, внесения
изменений и удаления существующих объектов. Он специально реализован
для того, чтобы избежать одновременного редактирования объекта и
изменения его свойств несколькими пользователями.
Под Рабочим столом понимается некоторое пространство - рабочая
область, с которой пользователь работает на конкретном компьютере. Если
пользователь работает с системой на нескольких компьютерах, допускается
использование нескольких Рабочих столов.
04.06.2025
81

82.

T-FLEX Технология. Рабочий стол
Рабочий стол решает следующие задачи:
• Обеспечение целостности данных при внесении изменений.
• Обеспечение возможности работы нескольких пользователей одновременно
с одними и теми же справочниками.
• Обеспечение блокировки данных, которые несколько пользователей не
должны редактировать одновременно.
• Ведение протокола создания, изменения и удаления объектов.
• Возможность возврата (отката) изменения объекта на определённую
версию, определённую дату и т.д.
• Возможность просмотра списка объектов, находящихся в редактировании у
любого пользователя.
04.06.2025
82

83.

T-FLEX Технология. Статусы объектов
04.06.2025
83

84.

T-FLEX Технология: Наполнение технологических справочников
На панели быстрых команд раскрыть папку «Технологические справочники».
Из списка технологических справочников выбрать требуемый справочник,
например,
«Средства технологического оснащения» и открыть его окно в рабочую область
T-FLEX Технология двойным кликом левой клавишей мыши. Создать в
справочнике объект с требуемым набором параметров, определяемых типом.
04.06.2025
84

85.

T-FLEX Технология: Наполнение технологических справочников
Для создания объекта в технологическом справочнике необходимо нажать
кнопку
или раскрыть выпадающее меню этой кнопки и выбрать пункт. Откроется
окно выбора типа создаваемого объекта.
04.06.2025
85

86.

T-FLEX Технология: Наполнение технологических справочников
Произвести выбор типа можно одним из следующих способов:
• создать объект выбором одного из доступных типов. Для этого на странице «По типу
объекта» выбрать в дереве типов справочника соответствующий создаваемому
объекту тип и нажать кнопку [Создать];
• создать объект на основе прототипа. Для этого необходимо перейти на страницу «По
прототипу», из заданных прототипов выбрать соответствующий создаваемому объекту
и нажать кнопку [Создать];
• создать объект на основе одного из избранных типов. Для быстрого создания
объектов на основе часто используемых типов имеется возможность добавления типа
в избранное. Для этого необходимо перейти на страницу «Избранное», из избранных
типов выбрать соответствующий создаваемому объекту и нажать кнопку [Создать].
После выбора типа объекта откроется диалог свойств объекта, в котором необходимо
ввести значения, соответствующие объекту. Для объектов различных типов в нем будет
представлен различный набор параметров.
После создания новому объекту (элементу техпроцесса) присваивается статус
«Заблокирован», что соответствует взятию его в редактирование текущим
пользователем, т.е. взятие на Рабочий стол.
Применить и отменить изменения объекта, т.е. вернуть объект в справочник с
сохранением изменений или без, можно и вручную при помощи команд, вызываемых
кнопками и пиктографического меню окна свойств элемента дерева техпроцесса
соответственно.
04.06.2025
86

87.

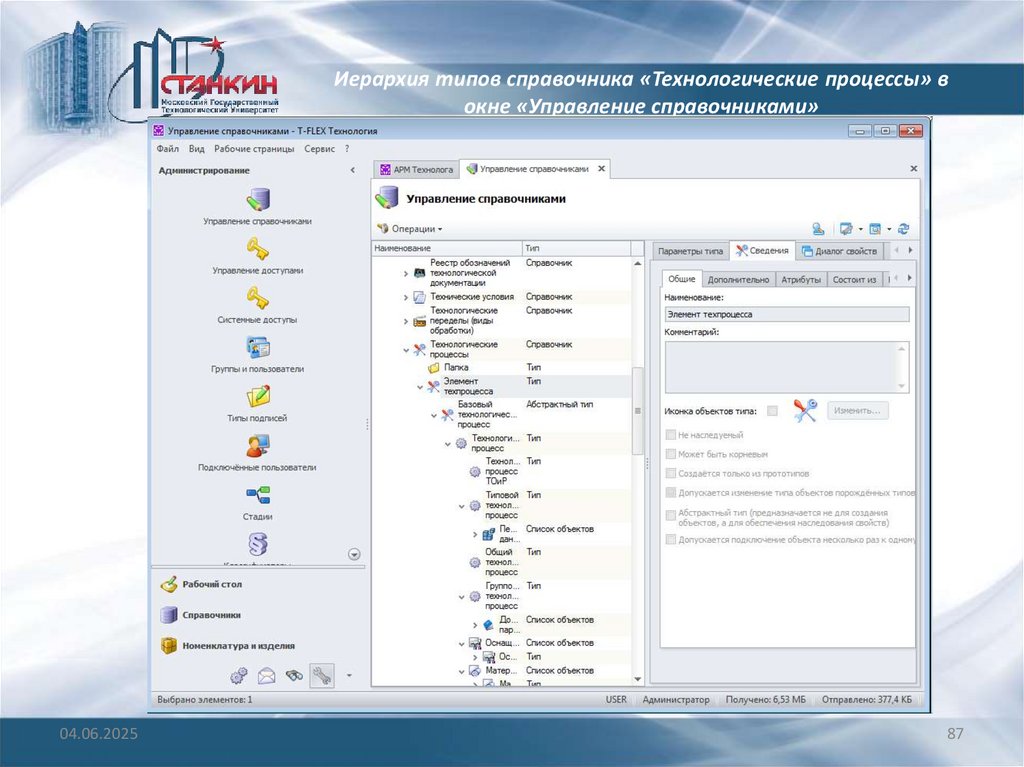

Иерархия типов справочника «Технологические процессы» в
окне «Управление справочниками»
04.06.2025
87

88.

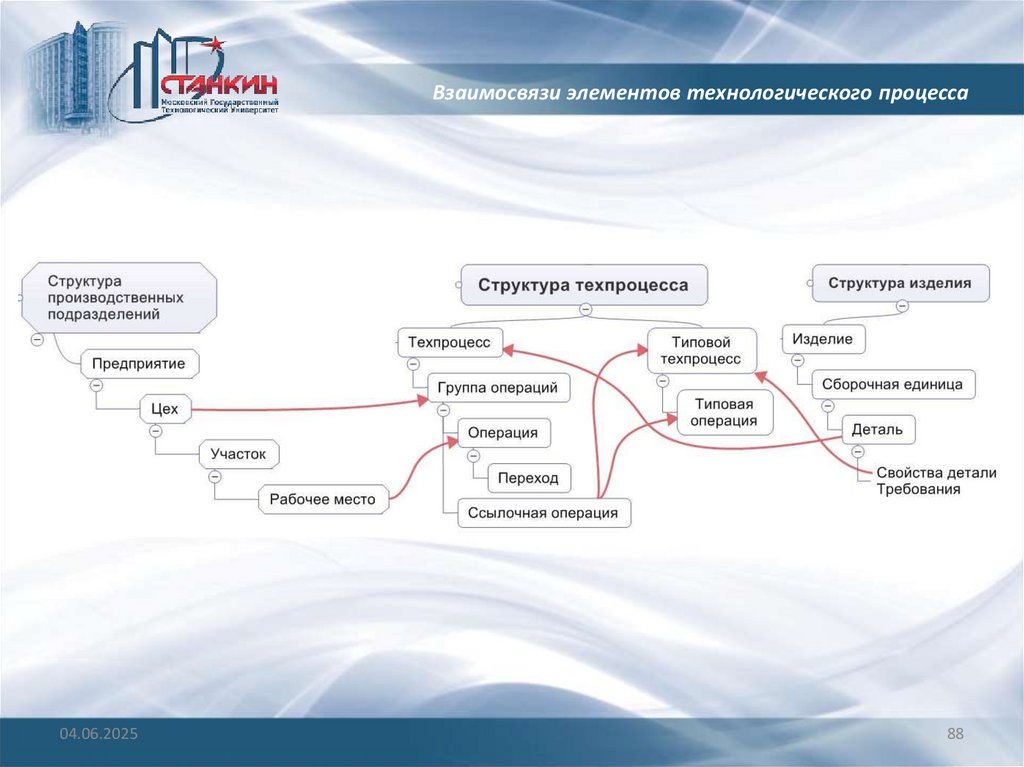

Взаимосвязи элементов технологического процесса
04.06.2025
88

89.

Иерархия данных техпроцесса T-FLEX Технология
04.06.2025
89

90.

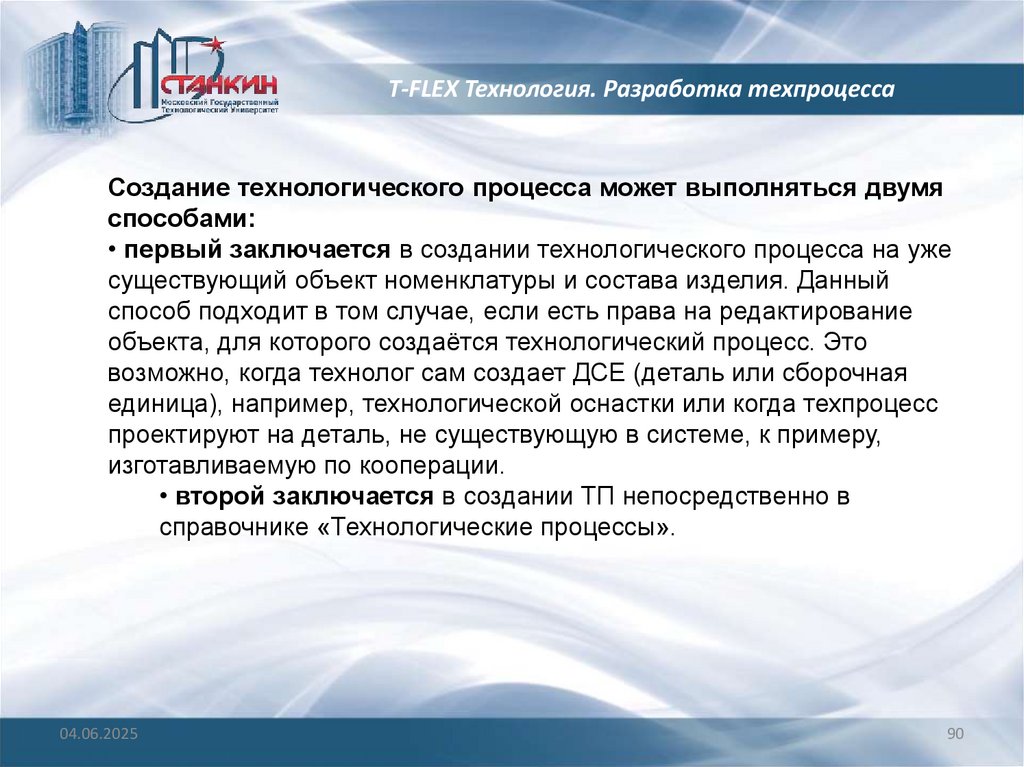

T-FLEX Технология. Разработка техпроцесса
Создание технологического процесса может выполняться двумя
способами:
• первый заключается в создании технологического процесса на уже
существующий объект номенклатуры и состава изделия. Данный
способ подходит в том случае, если есть права на редактирование
объекта, для которого создаётся технологический процесс. Это
возможно, когда технолог сам создает ДСЕ (деталь или сборочная
единица), например, технологической оснастки или когда техпроцесс
проектируют на деталь, не существующую в системе, к примеру,
изготавливаемую по кооперации.
• второй заключается в создании ТП непосредственно в
справочнике «Технологические процессы».
04.06.2025
90

91.

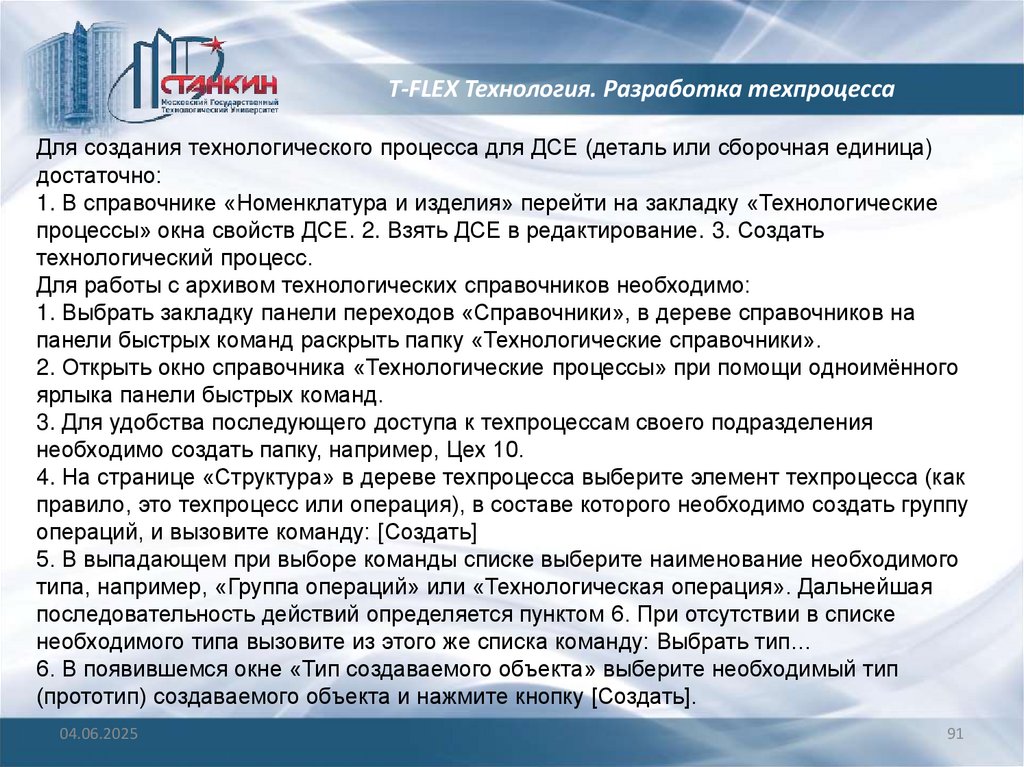

T-FLEX Технология. Разработка техпроцесса
Для создания технологического процесса для ДСЕ (деталь или сборочная единица)
достаточно:
1. В справочнике «Номенклатура и изделия» перейти на закладку «Технологические
процессы» окна свойств ДСЕ. 2. Взять ДСЕ в редактирование. 3. Создать
технологический процесс.
Для работы с архивом технологических справочников необходимо:
1. Выбрать закладку панели переходов «Справочники», в дереве справочников на
панели быстрых команд раскрыть папку «Технологические справочники».
2. Открыть окно справочника «Технологические процессы» при помощи одноимённого
ярлыка панели быстрых команд.
3. Для удобства последующего доступа к техпроцессам своего подразделения
необходимо создать папку, например, Цех 10.
4. На странице «Структура» в дереве техпроцесса выберите элемент техпроцесса (как
правило, это техпроцесс или операция), в составе которого необходимо создать группу
операций, и вызовите команду: [Создать]
5. В выпадающем при выборе команды списке выберите наименование необходимого
типа, например, «Группа операций» или «Технологическая операция». Дальнейшая
последовательность действий определяется пунктом 6. При отсутствии в списке
необходимого типа вызовите из этого же списка команду: Выбрать тип…

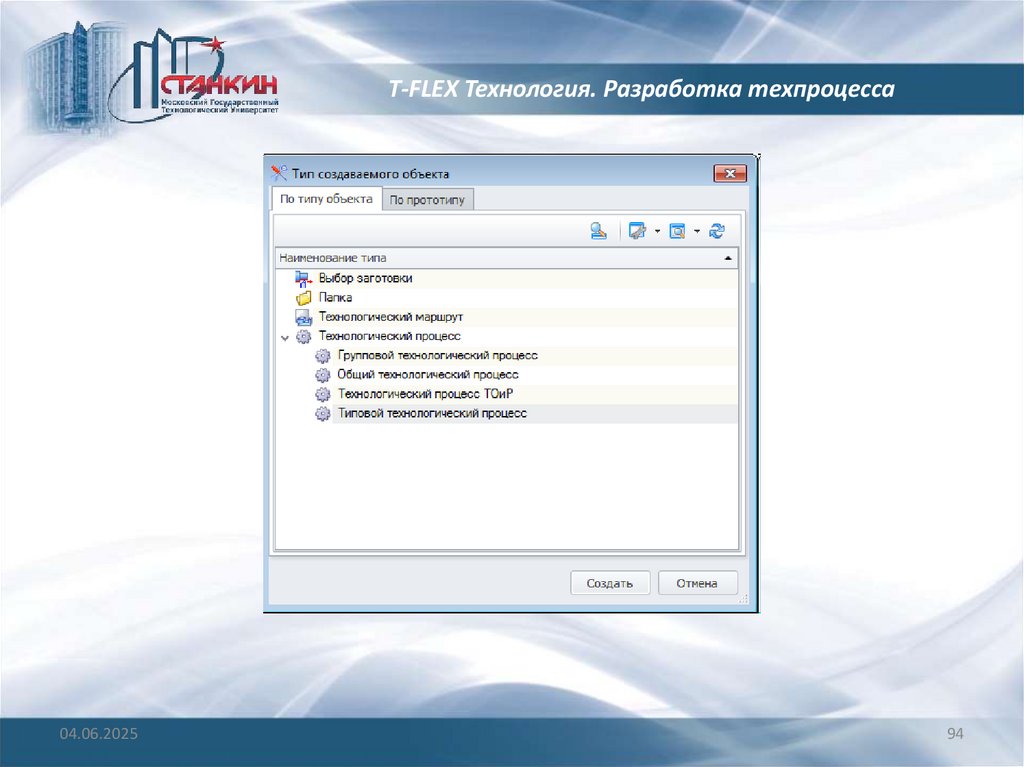

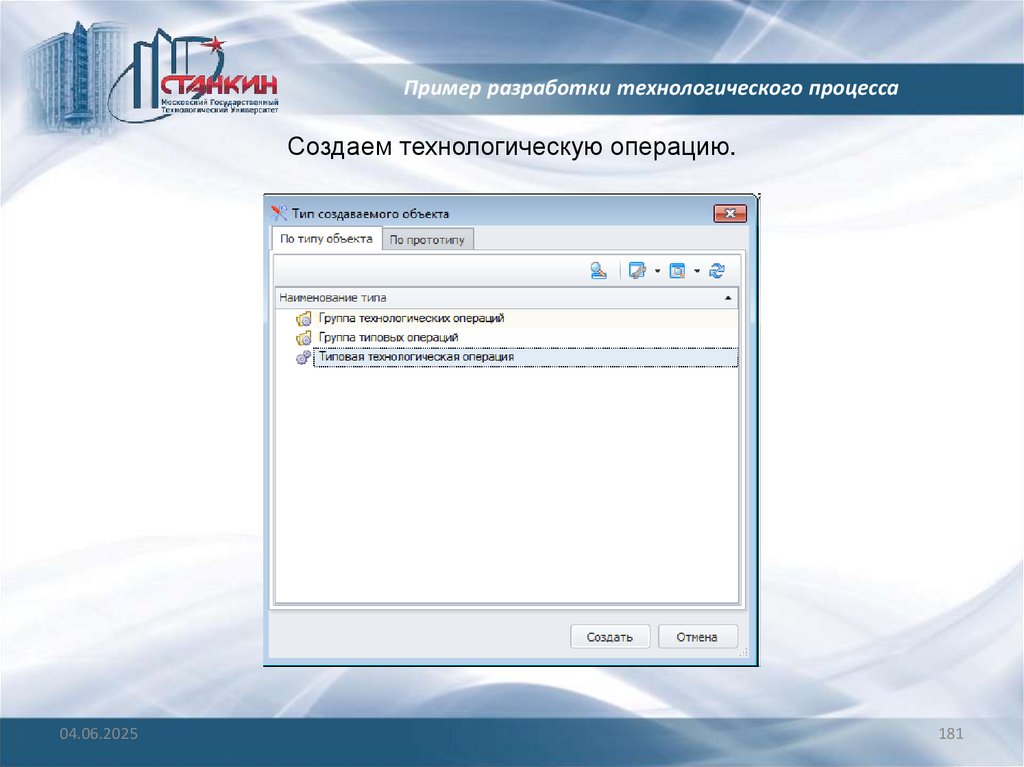

6. В появившемся окне «Тип создаваемого объекта» выберите необходимый тип
(прототип) создаваемого объекта и нажмите кнопку [Создать].
04.06.2025
91

92.

T-FLEX Технология. Разработка техпроцесса
04.06.2025
92

93.

T-FLEX Технология. Разработка техпроцесса
04.06.2025
93

94.

T-FLEX Технология. Разработка техпроцесса
04.06.2025
94

95.

Иерархия объектов в окне справочника «Технологические
процессы»
04.06.2025
95

96.

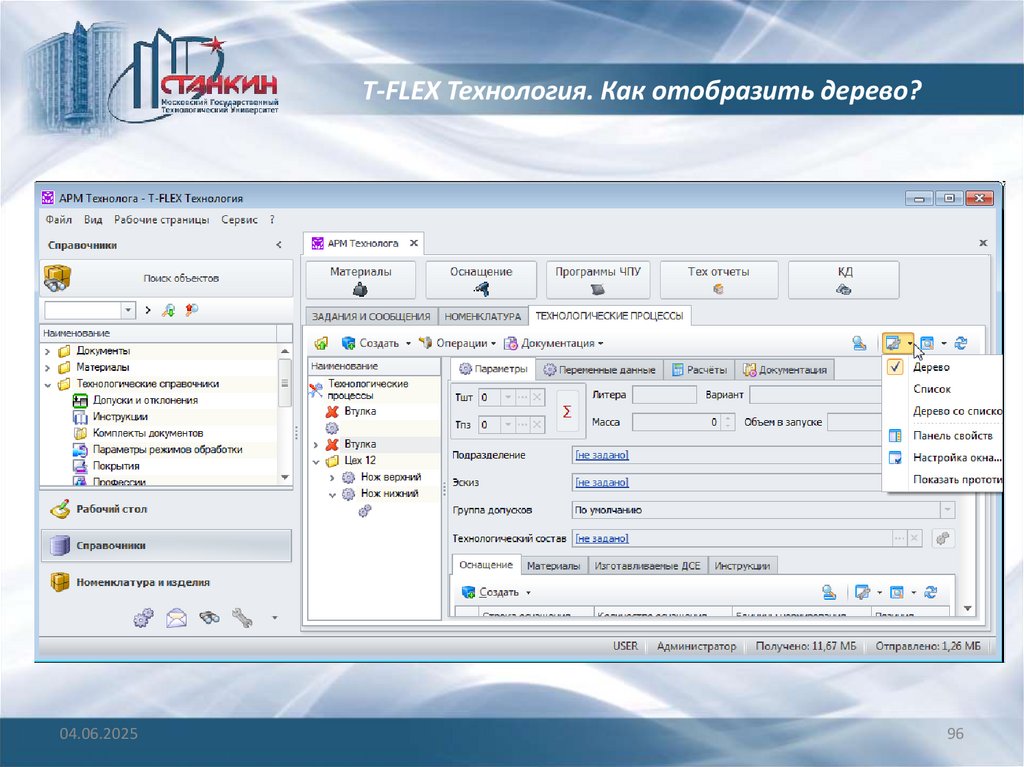

T-FLEX Технология. Как отобразить дерево?
04.06.2025
96

97.

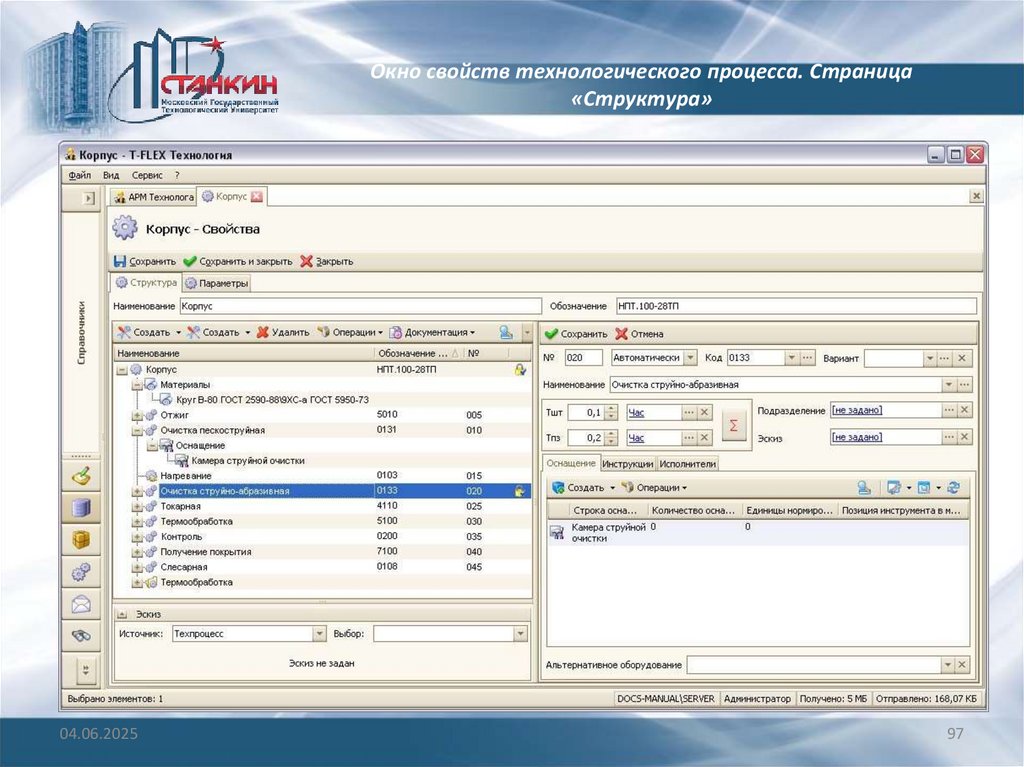

Окно свойств технологического процесса. Страница
«Структура»
04.06.2025
97

98.

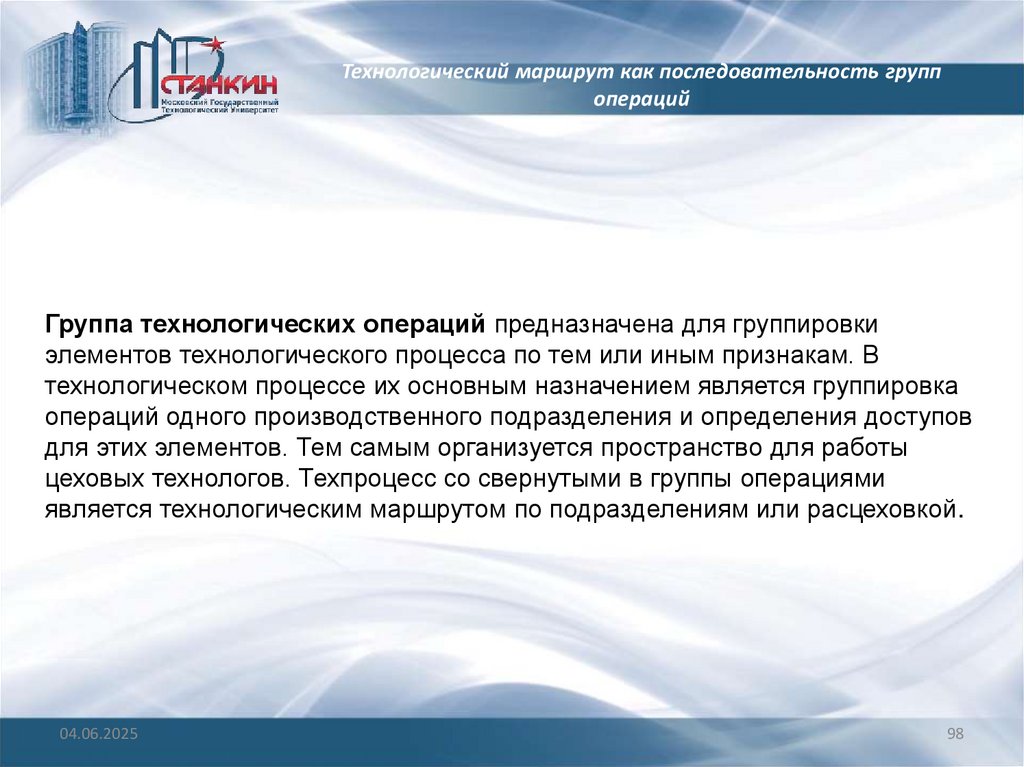

Технологический маршрут как последовательность групп
операций
Группа технологических операций предназначена для группировки
элементов технологического процесса по тем или иным признакам. В
технологическом процессе их основным назначением является группировка
операций одного производственного подразделения и определения доступов
для этих элементов. Тем самым организуется пространство для работы
цеховых технологов. Техпроцесс со свернутыми в группы операциями
является технологическим маршрутом по подразделениям или расцеховкой.
04.06.2025
98

99.

Технологический маршрут как последовательность групп
операций
04.06.2025
99

100.

Свойства технологической операции в окне свойств техпроцесса
В T-FLEX Технология технологическая операция представляет собой
объект справочника «Технологические процессы», где описывается
специальным типом «Технологическая операция». Объекты этого типа
могут наследовать свойства от типов «Технологический процесс» и «Группа
технологических операций». В дереве техпроцесса объект типа
«Технологическая операция» может входить в состав объектов типа
«Технологический процесс» и «Группа технологических операций» и
включать объекты типа «Технологический переход».
04.06.2025
100

101.

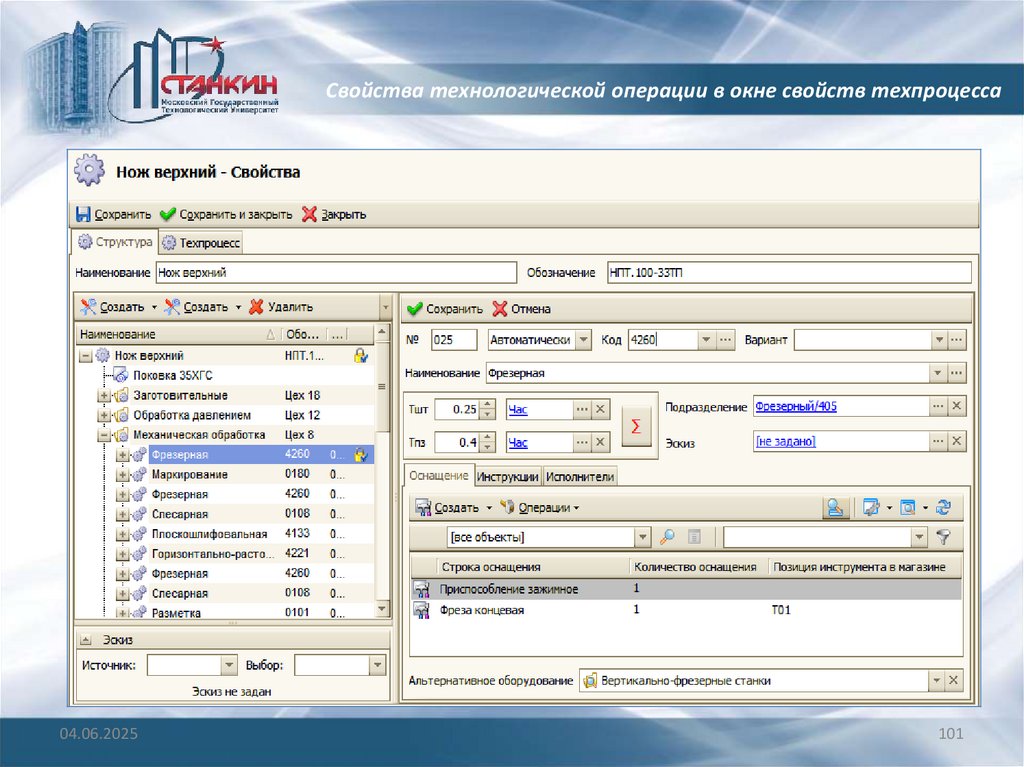

Свойства технологической операции в окне свойств техпроцесса
04.06.2025
101

102.

Свойства ссылочной операции в окне свойств техпроцесса
Понятие «Ссылочная операция» присутствует в лексиконе технологов,
поскольку при оформлении МК (маршрутной карты) или КТП (карты
техпроцесса) название техпроцесса записывают в поле «Наименование
операции», что требует ГОСТ 3.1119: «Ссылку на обозначение документа
следует указывать к операциям, где применяются данные документы. Запись
наименования операции следует выполнять в соответствии с полным
названием процесса или при применении краткой или обобщенной формы
его записи. Например, при ссылке в МК или КТП на обозначение процесса
горячей штамповки в графе наименование операции следует указать
обобщенное название процесса - «Штамповка». Таким образом, ссылочная
операция - это процесс, но записанный в поле операции. Безусловно, можно
ссылаться и на типовые и групповые операции, оформленные отдельным
комплектом технологических документов.
Ссылочная операция не имеет переходов.
Ссылочная операция сильно отличается от обычной. Их объединяют только
правила нумерации. По составу параметров и связей это различные объекты.
04.06.2025
102

103.

Свойства ссылочной операции в окне свойств техпроцесса
04.06.2025
103

104.

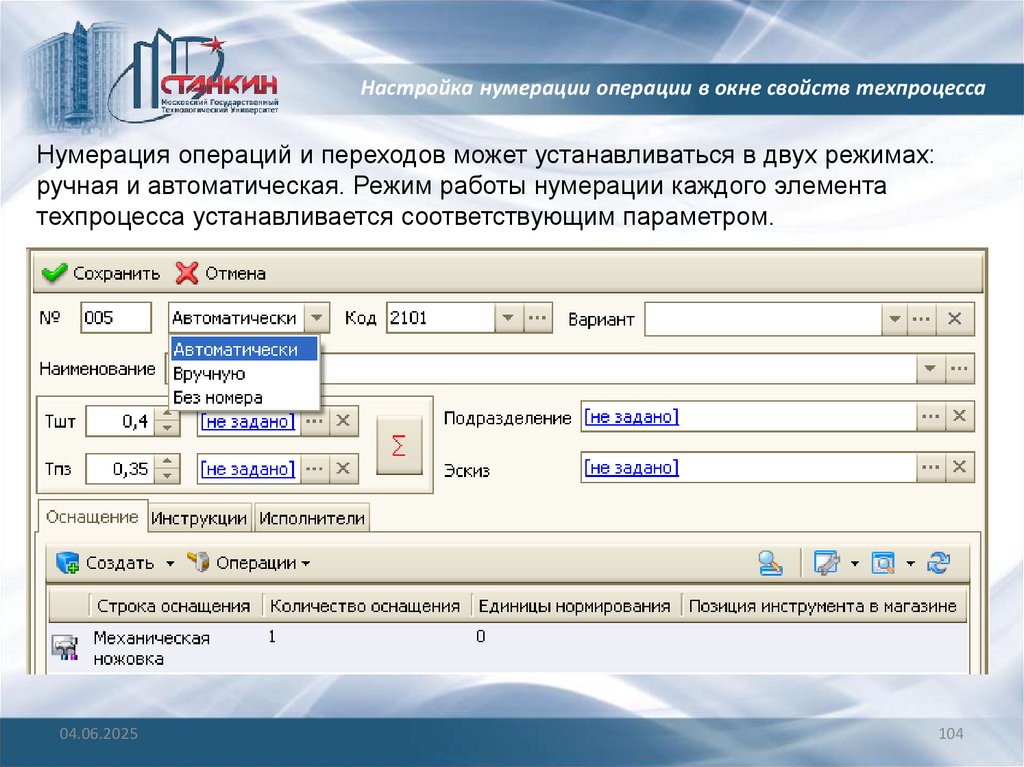

Настройка нумерации операции в окне свойств техпроцесса
Нумерация операций и переходов может устанавливаться в двух режимах:
ручная и автоматическая. Режим работы нумерации каждого элемента
техпроцесса устанавливается соответствующим параметром.
04.06.2025
104

105.

Технологический переход
Технологический переход – законченная часть технологической операции,
выполняемая одними и теми же средствами технологического оснащения при
постоянных технологических режимах и установке.
После создания технологической операции можно создать её переход. Для
этого при выделенной операции в структуре техпроцесса необходимо:
1. Нажать левую кнопку [Создать в…].
2. В появившемся окне выбрать тип «технологический переход».
3. Подтвердить создание, нажав кнопку [ОК].
04.06.2025
105

106.

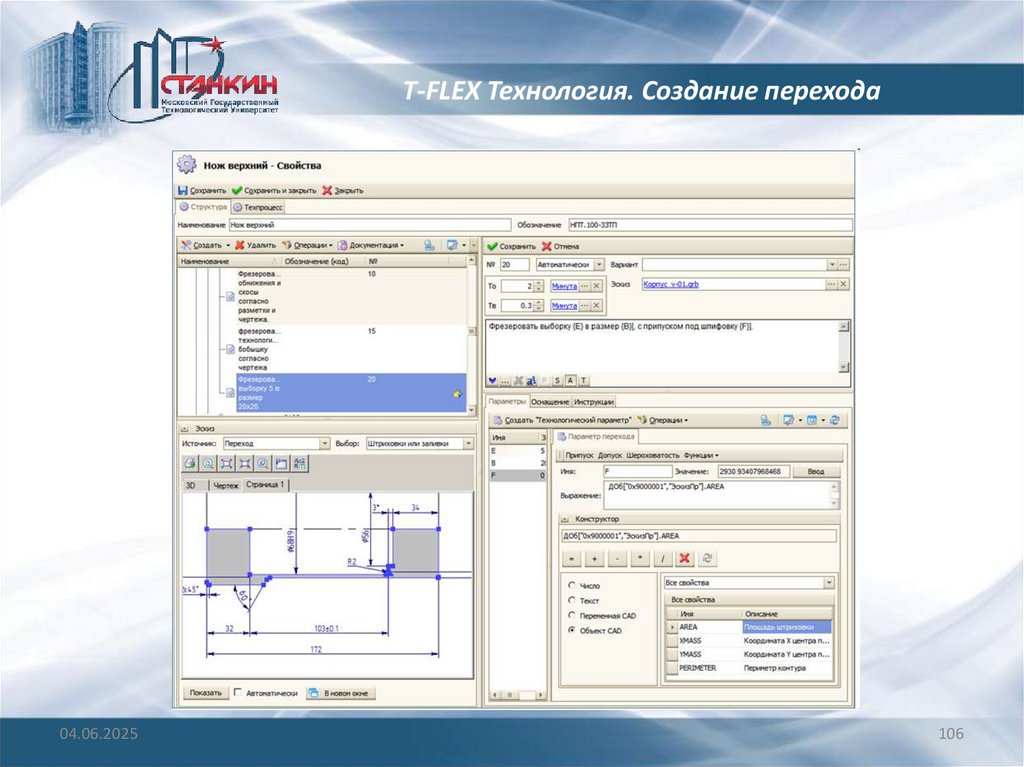

T-FLEX Технология. Создание перехода
04.06.2025
106

107.

T-FLEX Технология. Создание перехода
04.06.2025
107

108.

T-FLEX Технология. Создание перехода
В группе полей «Время» вводятся основное TО и вспомогательное TВ
время перехода. Данные поля заполняются с помощью расчётного модуля
либо вручную, аналогично вводу времени в операции. Затем выбираются
единицы измерения.
Поле «Эскиз» связывает переход с файлом эскиза. Эскиз можно
использовать при формировании документации (отчета) или для связи с
параметрами перехода, которые задаются на закладке «Параметры
перехода».
Закладка «Параметры перехода» позволяет задавать используемые при
проектировании техпроцесса параметры, включать их в текст перехода,
задавать зависимости между параметрами. При выборе переменной
можно вызвать панель свойств для выбранной переменной.
04.06.2025
108

109.

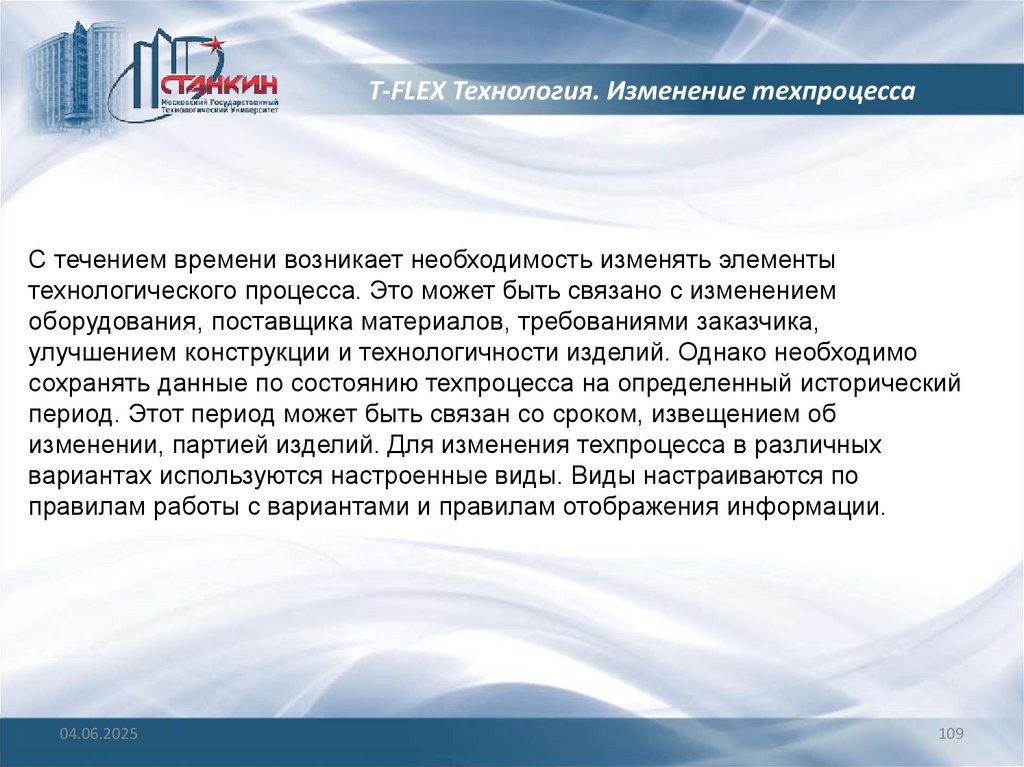

T-FLEX Технология. Изменение техпроцесса
С течением времени возникает необходимость изменять элементы
технологического процесса. Это может быть связано с изменением
оборудования, поставщика материалов, требованиями заказчика,
улучшением конструкции и технологичности изделий. Однако необходимо
сохранять данные по состоянию техпроцесса на определенный исторический
период. Этот период может быть связан со сроком, извещением об
изменении, партией изделий. Для изменения техпроцесса в различных
вариантах используются настроенные виды. Виды настраиваются по
правилам работы с вариантами и правилам отображения информации.
04.06.2025
109

110.

T-FLEX Технология. Изменение техпроцесса
В поставку системы входят несколько видов:
«Основной» предназначен для задач администрирования, отображает все
элементы ТП;
«Актуальный ТП» предназначен для постоянной работы технолога, отображает
элементы техпроцесса, которые затем включаются в технологическую
документацию;
«Изменения ТП» предназначен для работы с извещениями об изменении
техпроцесса и отображает выделенный актуальный элемент техпроцесса и
состояние элемента до изменений;
«Альтернативный ТП» предназначен для работы с альтернативными элементами
техпроцесса на случай поломки оборудования, замены варианта или изменения
объёма выпуска продукции. Отображает выделенный актуальный элемент
техпроцесса и его альтернативу;
«Технологический» предназначен для чистовой работы с техпроцессом. Наиболее
полно отображает информацию по техпроцессу в компактном удобочитаемом виде.
Администратор (пользователь) может дополнять или изменять пользовательские
виды, определять правила работы с вариантами (политику), используя справочник
«Управление вариантами» и настройку видов, правила вывода в отчеты и т.п.
04.06.2025
110

111.

T-FLEX Технология. Изменение техпроцесса

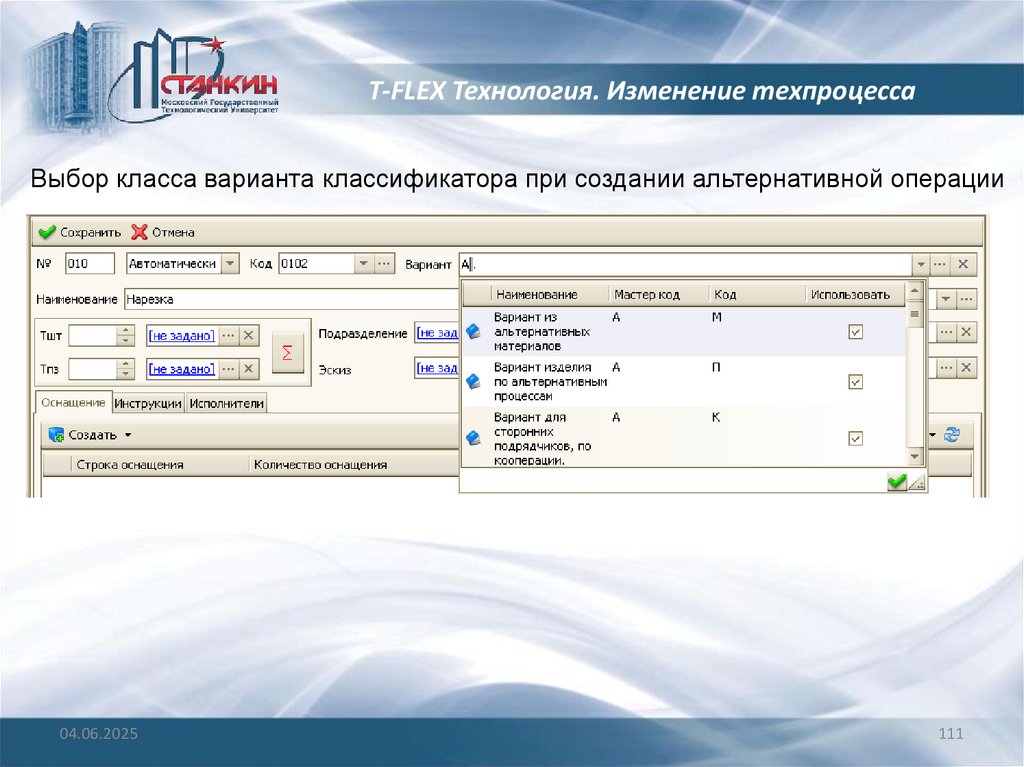

Выбор класса варианта классификатора при создании альтернативной операции
04.06.2025
111

112.

T-FLEX Технология. Изменение техпроцесса

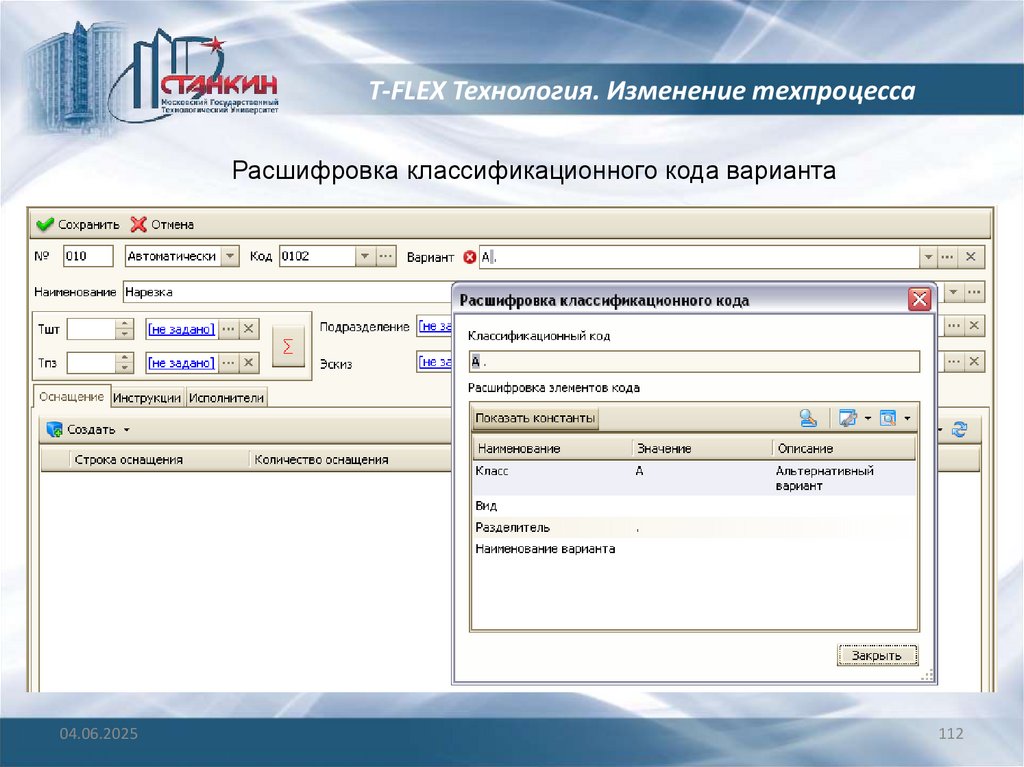

Расшифровка классификационного кода варианта
04.06.2025
112

113.

T-FLEX Технология. Изменение техпроцесса
Просмотр изменений в технологическом процессе
04.06.2025
113

114.

T-FLEX Технология. Изменение техпроцесса
Изменения могут вноситься в технологический процесс, технологическую
документацию, структуру технологических справочников и классификаторов.
При работе с изменениями нужно различать три категории объектов
информационной системы: документ, данные для оперативной работы и
структуру данных.
Изменения в структуре данных определены на уровне разработки системы и её
администрирования, поэтому в контексте работы технолога настраиваются.
Данные для оперативной работы изменяются ответственным лицом в
соответствии с выполняемой ролью и доступами на объекты информационной
системы. Изменения фиксируются системными параметрами «Дата
изменений» и «Автор изменений». Как правило, история изменений для
оперативной информации не ведется. Однако, справочник «Технологические
процессы» заполняется данными для оперативной работы, которые требуют
фиксации состояния информации в определенный период производства или
разработки связанного с выпуском извещения об изменении. Это необходимо
для быстрого поиска необходимой информации, подборки версий документов, в
которых зафиксировано состояние информации на момент выпуска партии
изделий, и для других задач.
04.06.2025
114

115.

T-FLEX Технология. Изменение техпроцесса
Правила внесения изменений в документы регламентированы ГОСТ 2.503 и
не имеют отличий от внесения изменений в конструкторскую документацию.
Процедура внесения изменений так же, как и для конструкторской
документации, проводится с объектами типа «Технологический документ»
справочника «Номенклатура и изделия» и описана в руководстве
пользователя T-FLEX DOCs.
Работа над изменениями в справочнике «Технологические процессы» в
общем случае проводится в следующем порядке:
1. При возникновении необходимости внести изменения в документацию по
элементу технологического процесса (в операции или переходе) создается
либо копируется элемент технологического процесса в отдельной папке
справочника. На папку назначается доступ (автоматически или вручную) для
работы сотрудников над изменениями. В элемент вносятся изменения.
2. Принимается решение о необходимости изменений, которые представлены
новым элементом ТП. Выпускается извещение об изменении (ИИ).
3. Изменяемый и родительский объекты переводятся в стадию
«Корректировка».
04.06.2025
115

116.

T-FLEX Технология. Изменение техпроцесса
4. У заменяемого элемента изменяют значение параметра «Вариант» в
соответствии с классификацией вариантов, например, «ИИ.№12345». При
просмотре структуры ТП с видом «Актуальный ТП» этот элемент скроется.
5. Новый элемент переносится из отдельной папки в структуру ТП. Нумерация
на стадии корректировка проводится только вручную. Неизменяемые операции
не должны изменять номера. При необходимости можно использовать
индексацию номеров операций и переходов, например,
«053к» или «1е».
6. Генерируются необходимые технологические отчеты только по актуальным
элементам ТП (поле «Вариант» пусто).
7. Утверждается ИИ.
8. Выпускается документация по новым отчетам в формате длительного
хранения TIFF, PDF и т.п. или листы документации, если принят полистовой
учёт и хранение.
9. Применяется ИИ. Стадия ТП, его элементов и изменяемой документации
принимает значение «Хранение».
04.06.2025
116

117.

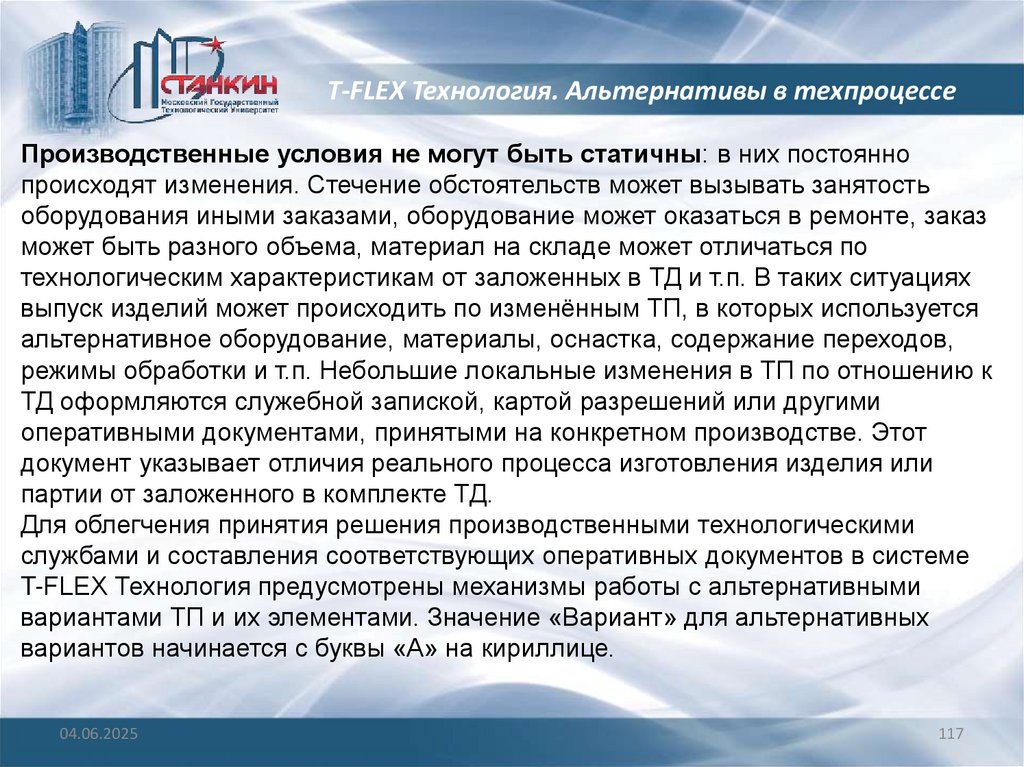

T-FLEX Технология. Альтернативы в техпроцессе
Производственные условия не могут быть статичны: в них постоянно
происходят изменения. Стечение обстоятельств может вызывать занятость
оборудования иными заказами, оборудование может оказаться в ремонте, заказ
может быть разного объема, материал на складе может отличаться по
технологическим характеристикам от заложенных в ТД и т.п. В таких ситуациях
выпуск изделий может происходить по изменённым ТП, в которых используется
альтернативное оборудование, материалы, оснастка, содержание переходов,
режимы обработки и т.п. Небольшие локальные изменения в ТП по отношению к
ТД оформляются служебной запиской, картой разрешений или другими
оперативными документами, принятыми на конкретном производстве. Этот
документ указывает отличия реального процесса изготовления изделия или
партии от заложенного в комплекте ТД.
Для облегчения принятия решения производственными технологическими
службами и составления соответствующих оперативных документов в системе
T-FLEX Технология предусмотрены механизмы работы с альтернативными
вариантами ТП и их элементами. Значение «Вариант» для альтернативных
вариантов начинается с буквы «А» на кириллице.
04.06.2025
117

118.

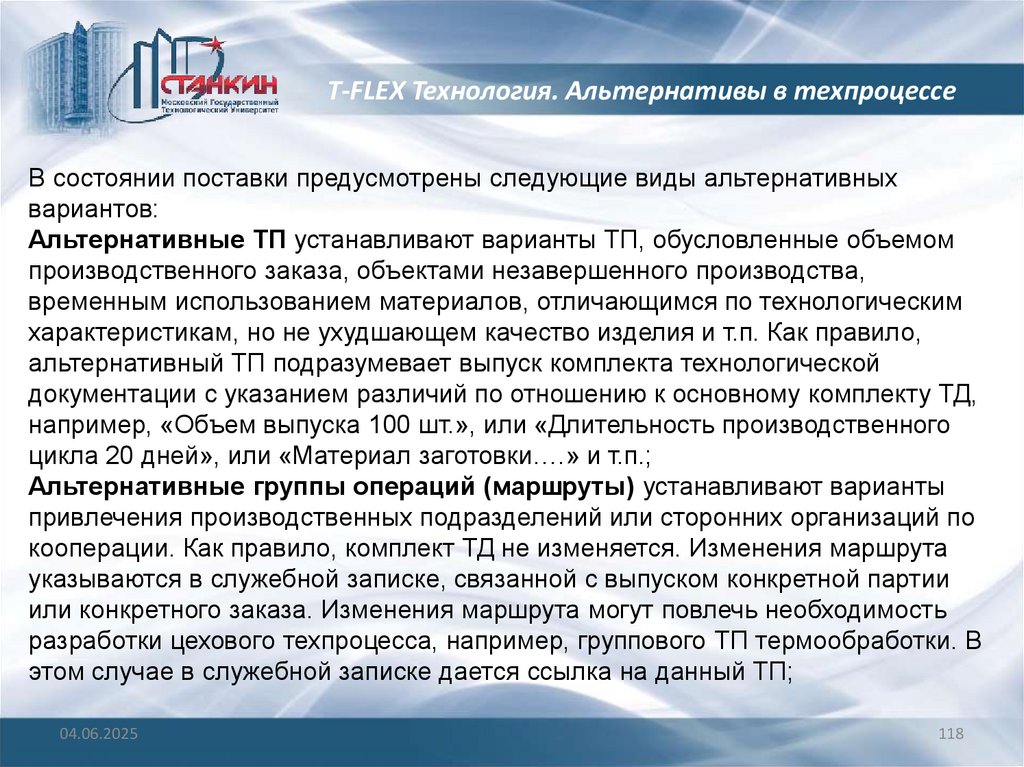

T-FLEX Технология. Альтернативы в техпроцессе
В состоянии поставки предусмотрены следующие виды альтернативных
вариантов:
Альтернативные ТП устанавливают варианты ТП, обусловленные объемом
производственного заказа, объектами незавершенного производства,
временным использованием материалов, отличающимся по технологическим
характеристикам, но не ухудшающем качество изделия и т.п. Как правило,
альтернативный ТП подразумевает выпуск комплекта технологической
документации с указанием различий по отношению к основному комплекту ТД,
например, «Объем выпуска 100 шт.», или «Длительность производственного
цикла 20 дней», или «Материал заготовки….» и т.п.;
Альтернативные группы операций (маршруты) устанавливают варианты
привлечения производственных подразделений или сторонних организаций по
кооперации. Как правило, комплект ТД не изменяется. Изменения маршрута
указываются в служебной записке, связанной с выпуском конкретной партии
или конкретного заказа. Изменения маршрута могут повлечь необходимость
разработки цехового техпроцесса, например, группового ТП термообработки. В
этом случае в служебной записке дается ссылка на данный ТП;
04.06.2025
118

119.

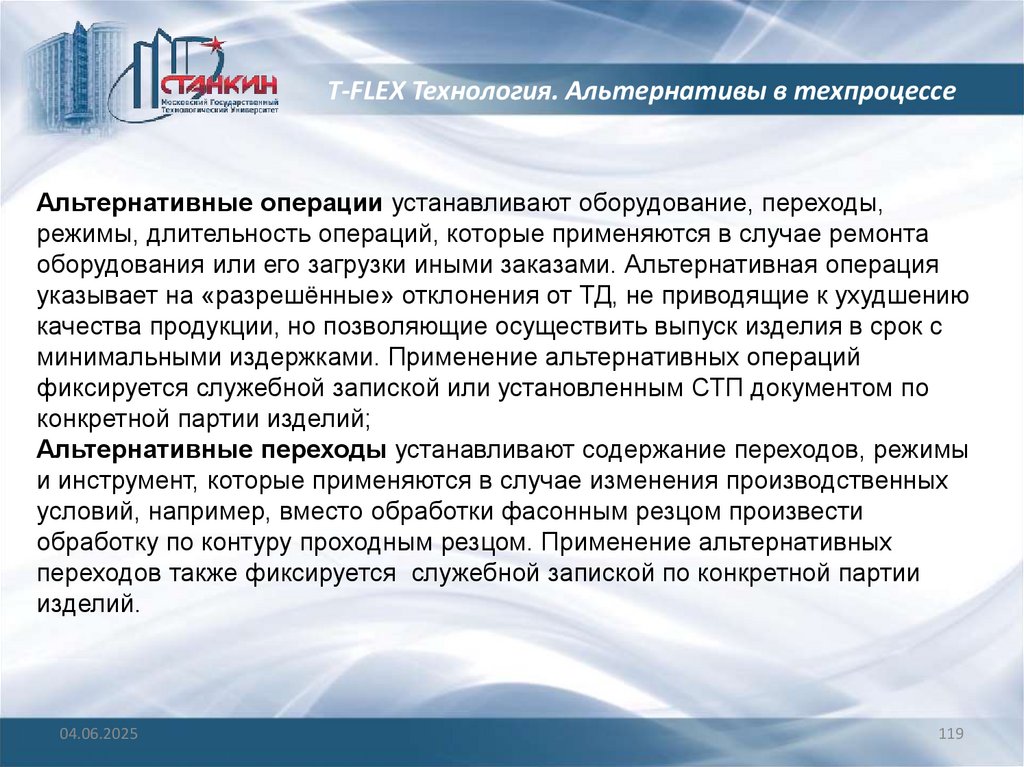

T-FLEX Технология. Альтернативы в техпроцессе
Альтернативные операции устанавливают оборудование, переходы,
режимы, длительность операций, которые применяются в случае ремонта
оборудования или его загрузки иными заказами. Альтернативная операция
указывает на «разрешённые» отклонения от ТД, не приводящие к ухудшению
качества продукции, но позволяющие осуществить выпуск изделия в срок с
минимальными издержками. Применение альтернативных операций
фиксируется служебной запиской или установленным СТП документом по
конкретной партии изделий;
Альтернативные переходы устанавливают содержание переходов, режимы
и инструмент, которые применяются в случае изменения производственных
условий, например, вместо обработки фасонным резцом произвести
обработку по контуру проходным резцом. Применение альтернативных
переходов также фиксируется служебной запиской по конкретной партии
изделий.
04.06.2025
119

120.

T-FLEX Технология. Альтернативы в техпроцессе
Просмотр альтернативных элементов в технологическом процессе
04.06.2025
120

121.

T-FLEX Технология. Создание технологической документации
Создание технологической документации может производиться двумя способами:
созданием отдельных документов (отчетов) и созданием в составе комплекта
технологической документации на технологический процесс. Для создания
технологических карт должна быть установлена система T-FLEX CAD Viewer. Для
создания карт с эскизами потребуется установка как минимум T-FLEX CAD 2D
(для создания эскизов).
Создание отдельных карт производится из структуры справочника
«Технологические процессы». Для этого необходимо:
1. В справочнике выбрать элемент технологического процесса и вызвать для него
команду.
2. Выбрать из списка необходимый вид документа. В результате запустится
генерация выбранного документа, после чего сгенерированный файл отчета с
данными откроется в T-FLEX CAD или T-FLEX Viewer (в зависимости от наличия
их на компьютере).
Файл документа будет создан в папке по умолчанию, настроенной
администратором в справочнике «Отчеты» для данного вида отчетов. Затем этот
файл подписать (утвердить) и переместить для ответственного хранения в папку
архива технологической документации. На основе этого файла можно создать
PDF документ, если необходимо длительное хранение. Сам файл можно
прикрепить к комплекту документации, используя соответствующую связь.
04.06.2025
121

122.

T-FLEX Технология. Создание технологической документации

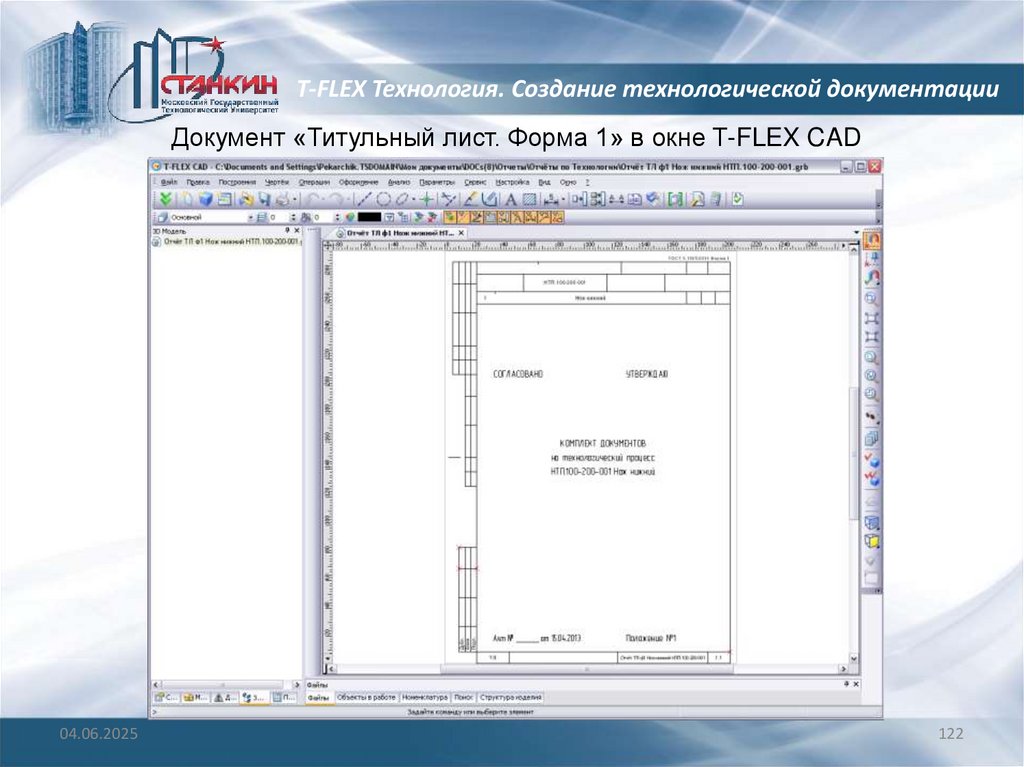

Документ «Титульный лист. Форма 1» в окне T-FLEX CAD
04.06.2025
122

123.

T-FLEX Технология. Создание технологической документации
Создание комплекта документации
Чтобы создать комплект документации, необходимо:
1. Открыть окно свойств технологического процесса
Создание комплекта технологической документации из окна свойств
технологического процесса
04.06.2025
123

124.

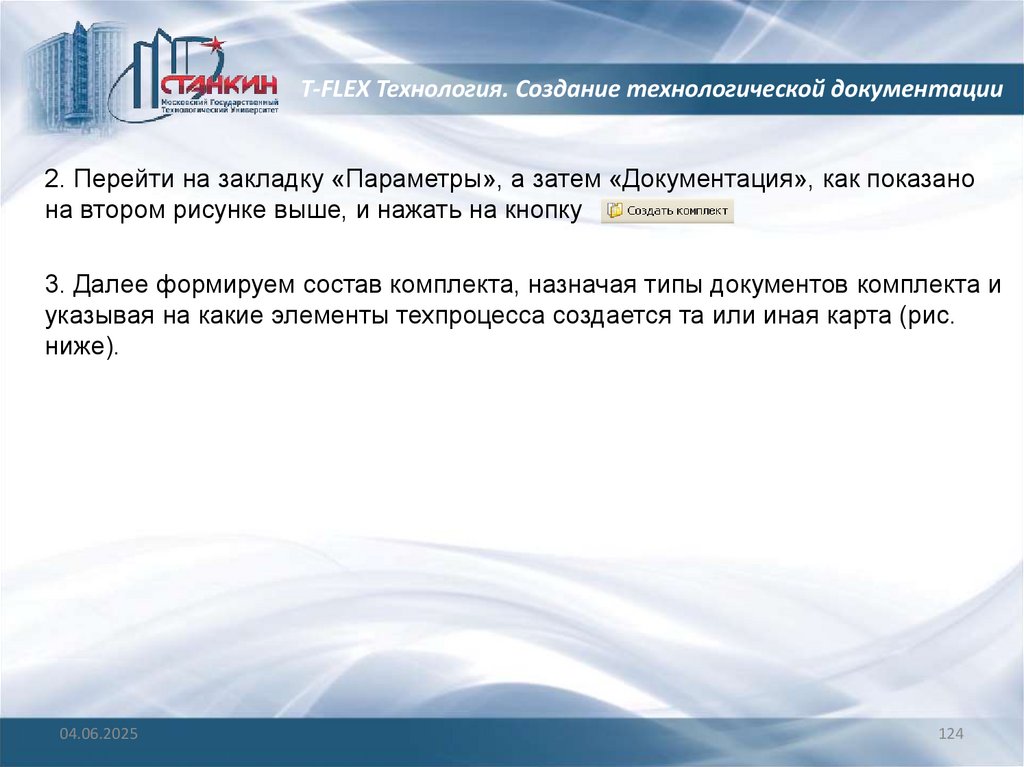

T-FLEX Технология. Создание технологической документации
2. Перейти на закладку «Параметры», а затем «Документация», как показано
на втором рисунке выше, и нажать на кнопку
3. Далее формируем состав комплекта, назначая типы документов комплекта и
указывая на какие элементы техпроцесса создается та или иная карта (рис.
ниже).
04.06.2025
124

125.

T-FLEX Технология. Создание технологической документации

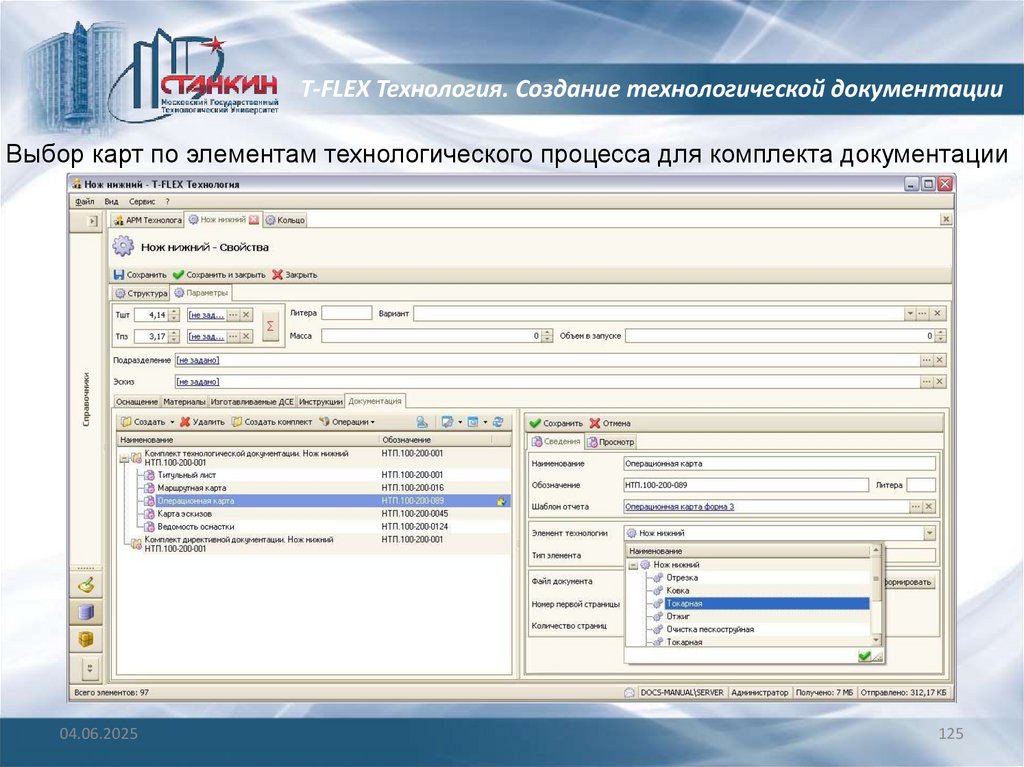

Выбор карт по элементам технологического процесса для комплекта документации
04.06.2025
125

126.

T-FLEX Технология. Создание технологической документации
Формировать карты комплекта можно сразу на все элементы, для этого
необходимо нажать на кнопку в свойствах комплекта. Либо последовательно
формировать карты из окна свойств каждого документа, используя
аналогичную кнопку.
Создаваемые карты поместятся по умолчанию в папку, назначенную для
комплекта технологической документации. Для того, чтобы просмотреть эти
файлы, а также подписать, согласовать и утвердить документы, можно из
свойств комплекта, перейти в содержимое папки файлов документов,
используя контекстное меню (рис. ниже).
04.06.2025
126

127.

T-FLEX Технология. Создание технологической документации
Просмотр списка созданных файлов комплекта технологической документации
04.06.2025
127

128.

T-FLEX Технология. Создание технологической документации

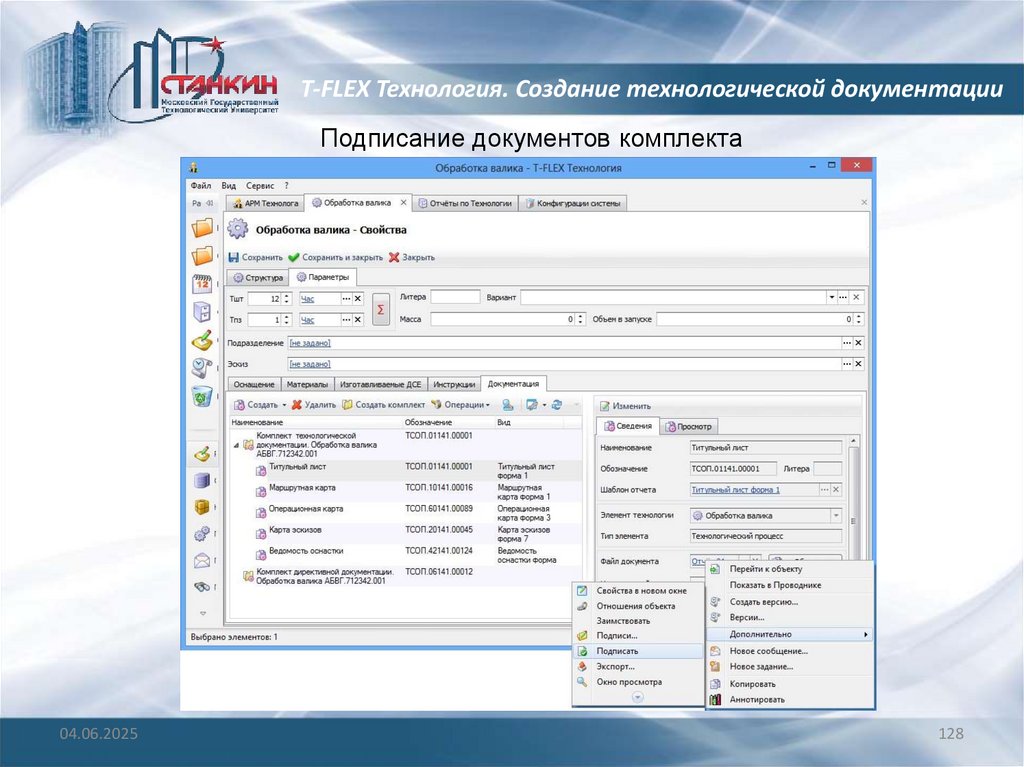

Подписание документов комплекта
04.06.2025
128

129.

T-FLEX Технология. Создание технологической документации

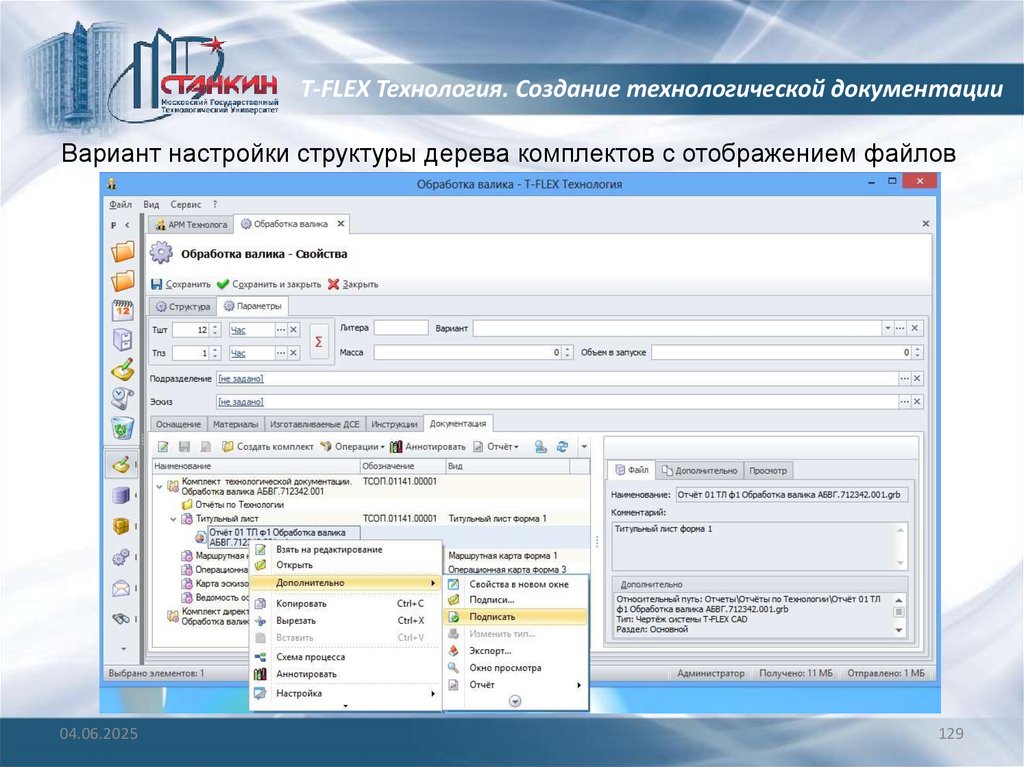

Вариант настройки структуры дерева комплектов с отображением файлов
04.06.2025
129

130.

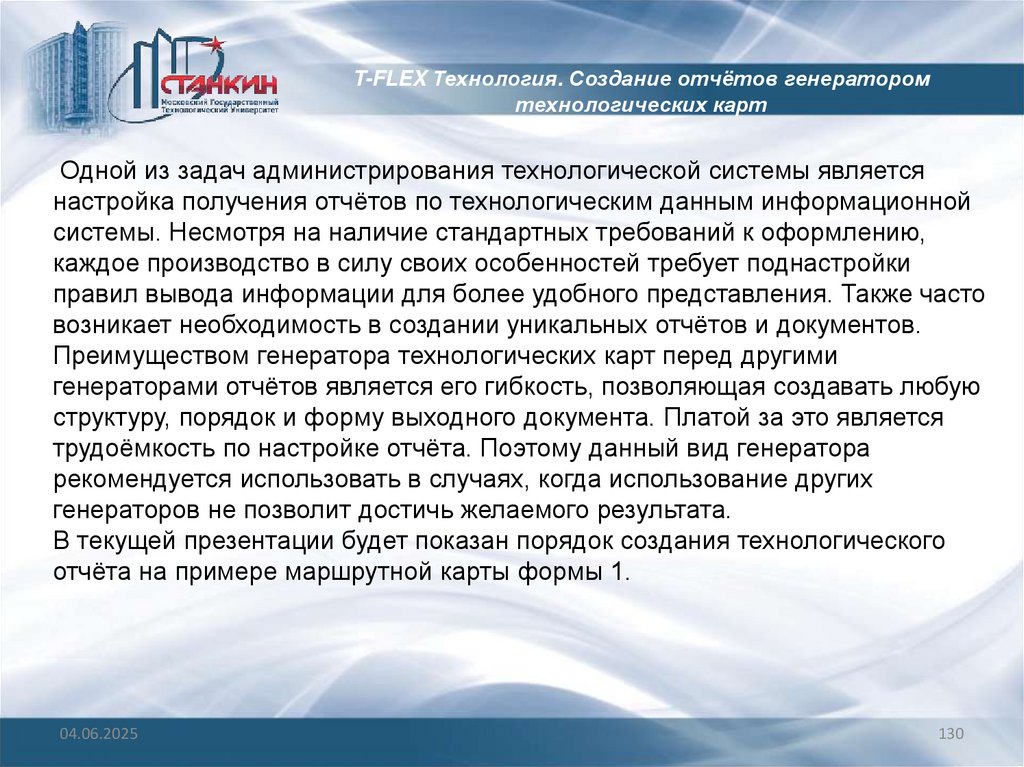

T-FLEX Технология. Создание отчётов генератором
технологических карт
Одной из задач администрирования технологической системы является
настройка получения отчётов по технологическим данным информационной
системы. Несмотря на наличие стандартных требований к оформлению,
каждое производство в силу своих особенностей требует поднастройки
правил вывода информации для более удобного представления. Также часто
возникает необходимость в создании уникальных отчётов и документов.
Преимуществом генератора технологических карт перед другими
генераторами отчётов является его гибкость, позволяющая создавать любую
структуру, порядок и форму выходного документа. Платой за это является
трудоёмкость по настройке отчёта. Поэтому данный вид генератора
рекомендуется использовать в случаях, когда использование других
генераторов не позволит достичь желаемого результата.
В текущей презентации будет показан порядок создания технологического
отчёта на примере маршрутной карты формы 1.
04.06.2025
130

131.

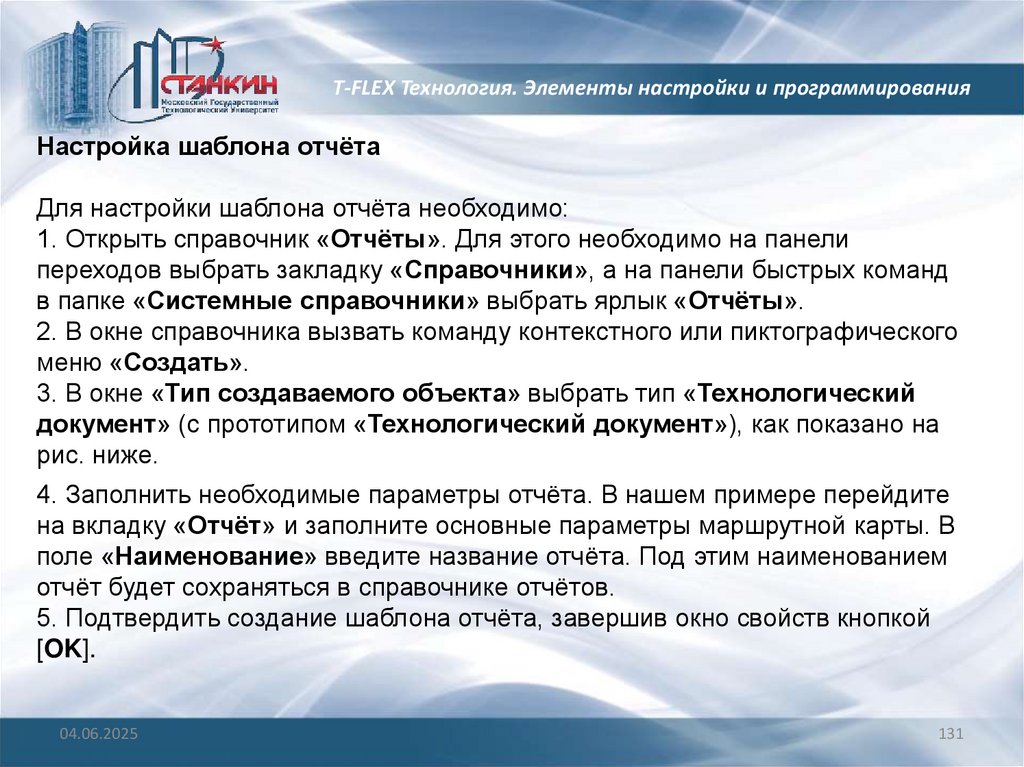

T-FLEX Технология. Элементы настройки и программирования
Настройка шаблона отчёта
Для настройки шаблона отчёта необходимо:
1. Открыть справочник «Отчёты». Для этого необходимо на панели
переходов выбрать закладку «Справочники», а на панели быстрых команд
в папке «Системные справочники» выбрать ярлык «Отчёты».
2. В окне справочника вызвать команду контекстного или пиктографического
меню «Создать».
3. В окне «Тип создаваемого объекта» выбрать тип «Технологический
документ» (с прототипом «Технологический документ»), как показано на
рис. ниже.
4. Заполнить необходимые параметры отчёта. В нашем примере перейдите
на вкладку «Отчёт» и заполните основные параметры маршрутной карты. В
поле «Наименование» введите название отчёта. Под этим наименованием
отчёт будет сохраняться в справочнике отчётов.
5. Подтвердить создание шаблона отчёта, завершив окно свойств кнопкой
[OK].
04.06.2025
131

132.

T-FLEX Технология. Элементы настройки и программирования
Окно «Тип создаваемого объекта»
04.06.2025
132

133.

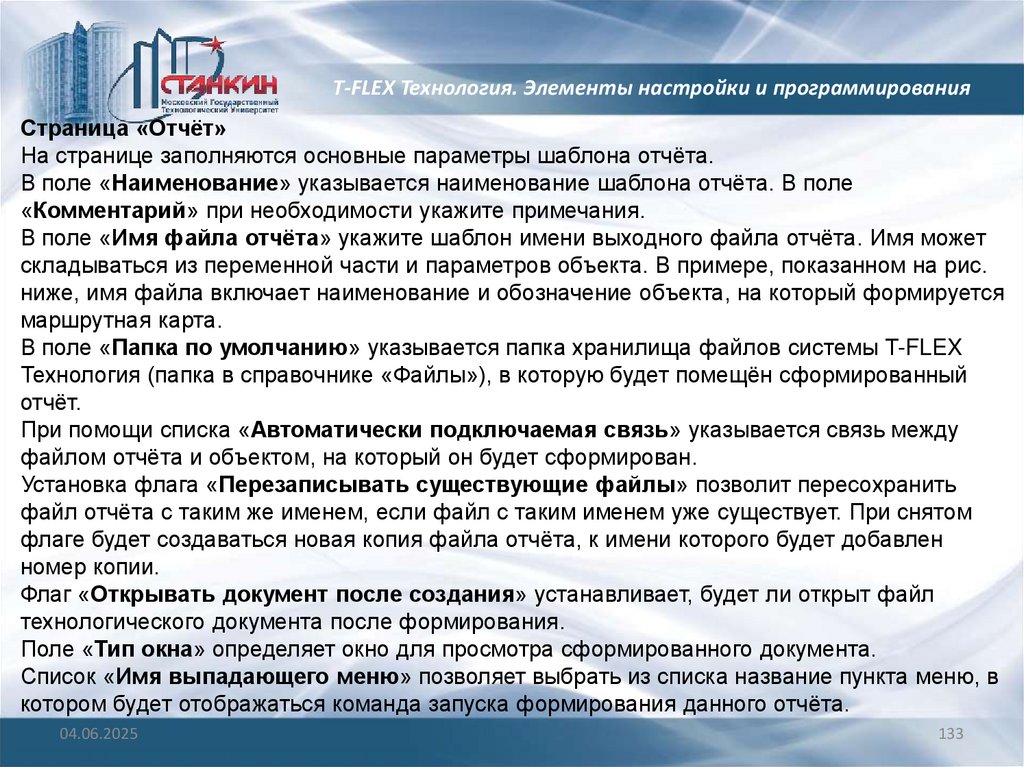

T-FLEX Технология. Элементы настройки и программирования
Страница «Отчёт»
На странице заполняются основные параметры шаблона отчёта.
В поле «Наименование» указывается наименование шаблона отчёта. В поле
«Комментарий» при необходимости укажите примечания.
В поле «Имя файла отчёта» укажите шаблон имени выходного файла отчёта. Имя может
складываться из переменной части и параметров объекта. В примере, показанном на рис.
ниже, имя файла включает наименование и обозначение объекта, на который формируется
маршрутная карта.
В поле «Папка по умолчанию» указывается папка хранилища файлов системы T-FLEX
Технология (папка в справочнике «Файлы»), в которую будет помещён сформированный
отчёт.
При помощи списка «Автоматически подключаемая связь» указывается связь между
файлом отчёта и объектом, на который он будет сформирован.
Установка флага «Перезаписывать существующие файлы» позволит пересохранить
файл отчёта с таким же именем, если файл с таким именем уже существует. При снятом
флаге будет создаваться новая копия файла отчёта, к имени которого будет добавлен
номер копии.
Флаг «Открывать документ после создания» устанавливает, будет ли открыт файл
технологического документа после формирования.
Поле «Тип окна» определяет окно для просмотра сформированного документа.
Список «Имя выпадающего меню» позволяет выбрать из списка название пункта меню, в
котором будет отображаться команда запуска формирования данного отчёта.
04.06.2025
133

134.

T-FLEX Технология. Элементы настройки и программирования
Окно свойств шаблона отчёта. Страница «Отчёт»
04.06.2025
134

135.

T-FLEX Технология. Элементы настройки и программирования

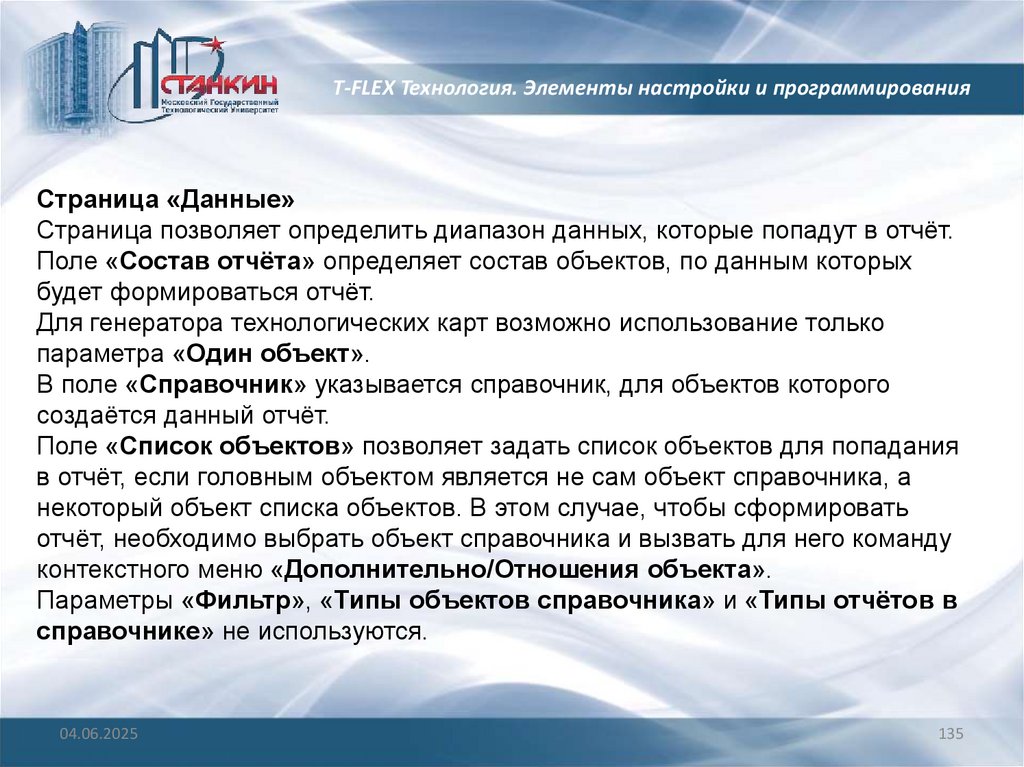

Страница «Данные»
Страница позволяет определить диапазон данных, которые попадут в отчёт.
Поле «Состав отчёта» определяет состав объектов, по данным которых
будет формироваться отчёт.
Для генератора технологических карт возможно использование только
параметра «Один объект».
В поле «Справочник» указывается справочник, для объектов которого
создаётся данный отчёт.
Поле «Список объектов» позволяет задать список объектов для попадания
в отчёт, если головным объектом является не сам объект справочника, а
некоторый объект списка объектов. В этом случае, чтобы сформировать
отчёт, необходимо выбрать объект справочника и вызвать для него команду
контекстного меню «Дополнительно/Отношения объекта».
Параметры «Фильтр», «Типы объектов справочника» и «Типы отчётов в
справочнике» не используются.
04.06.2025
135

136.

T-FLEX Технология. Элементы настройки и программирования

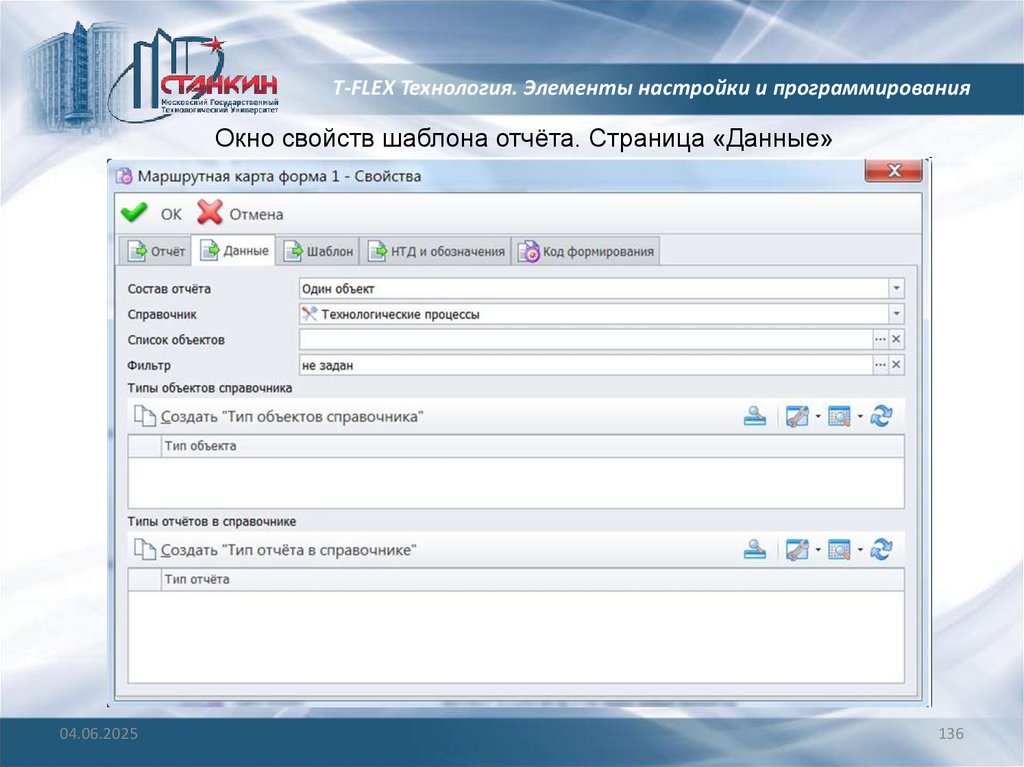

Окно свойств шаблона отчёта. Страница «Данные»
04.06.2025
136

137.

T-FLEX Технология. Элементы настройки и программирования

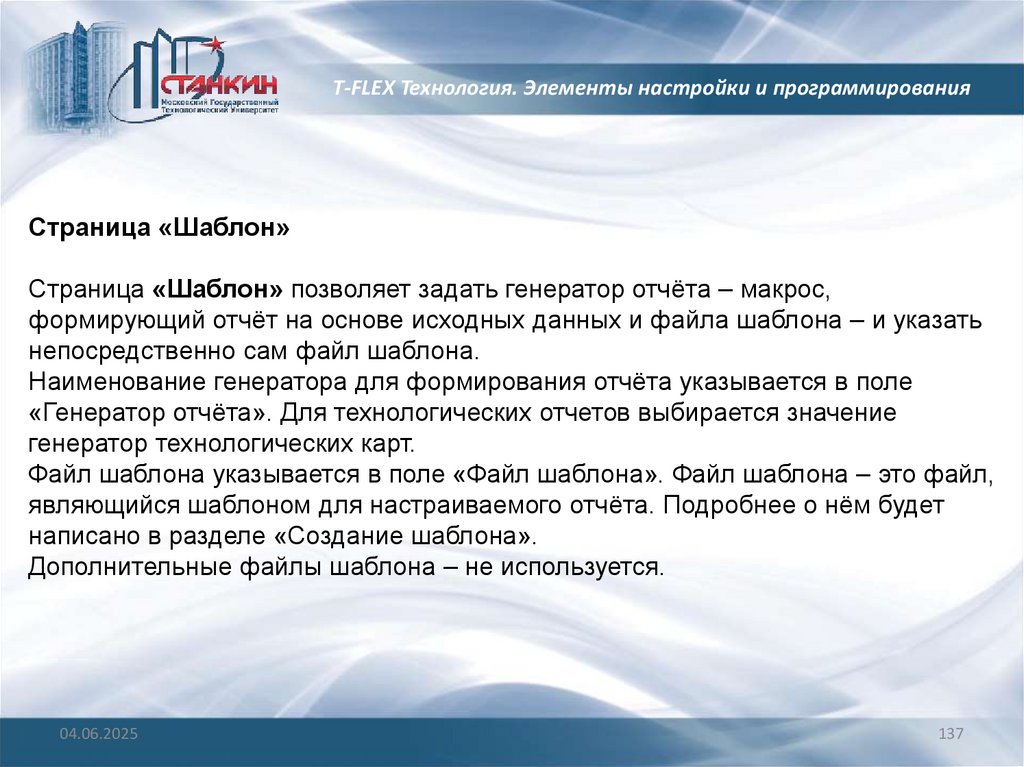

Страница «Шаблон»
Страница «Шаблон» позволяет задать генератор отчёта – макрос,
формирующий отчёт на основе исходных данных и файла шаблона – и указать
непосредственно сам файл шаблона.
Наименование генератора для формирования отчёта указывается в поле
«Генератор отчёта». Для технологических отчетов выбирается значение
генератор технологических карт.
Файл шаблона указывается в поле «Файл шаблона». Файл шаблона – это файл,
являющийся шаблоном для настраиваемого отчёта. Подробнее о нём будет
написано в разделе «Создание шаблона».
Дополнительные файлы шаблона – не используется.
04.06.2025
137

138.

T-FLEX Технология. Элементы настройки и программирования

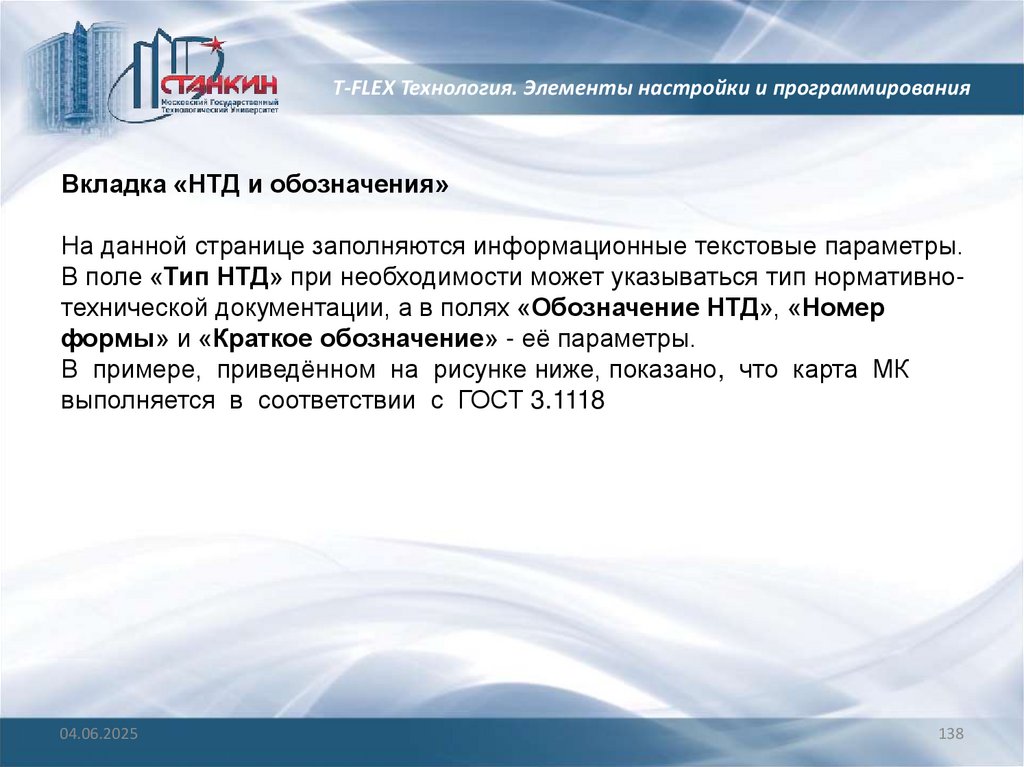

Вкладка «НТД и обозначения»
На данной странице заполняются информационные текстовые параметры.
В поле «Тип НТД» при необходимости может указываться тип нормативнотехнической документации, а в полях «Обозначение НТД», «Номер
формы» и «Краткое обозначение» - её параметры.
В примере, приведённом на рисунке ниже, показано, что карта МК
выполняется в соответствии с ГОСТ 3.1118
04.06.2025
138

139.

T-FLEX Технология. Элементы настройки и программирования
Окно свойств шаблона отчёта. Страница «Шаблон»
04.06.2025
139

140.

T-FLEX Технология. Элементы настройки и программирования
Окно свойств шаблона отчёта. Страница «НТД и обозначения»
04.06.2025
140

141.

T-FLEX Технология. Элементы настройки и программирования

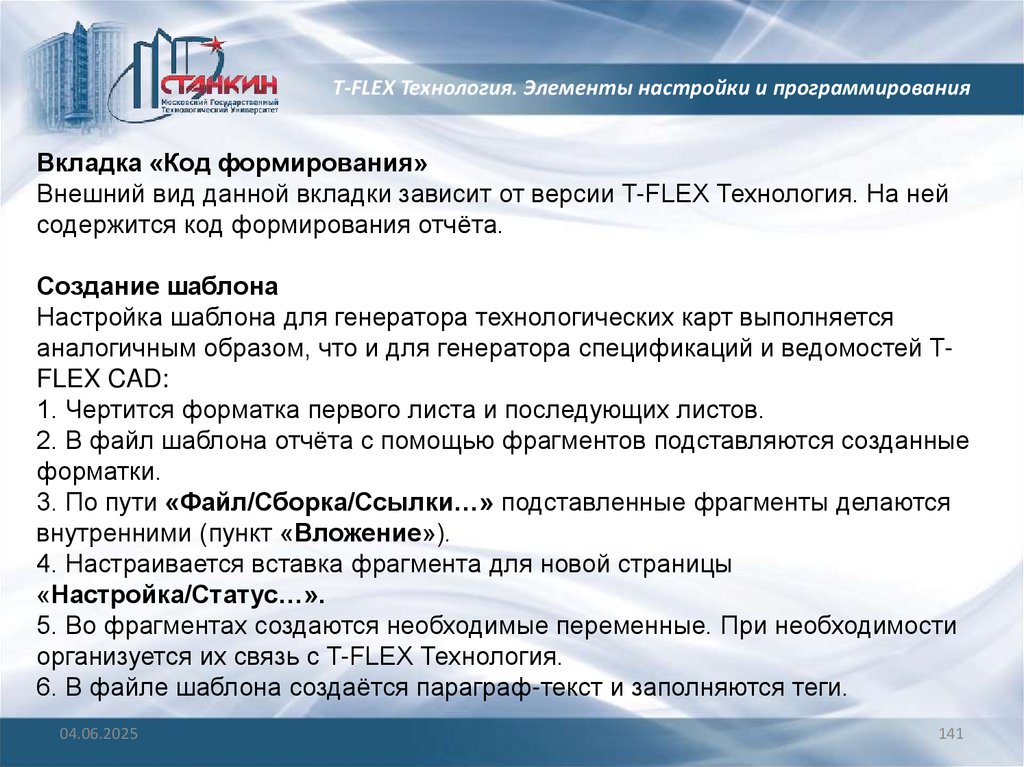

Вкладка «Код формирования»
Внешний вид данной вкладки зависит от версии T-FLEX Технология. На ней
содержится код формирования отчёта.
Создание шаблона
Настройка шаблона для генератора технологических карт выполняется
аналогичным образом, что и для генератора спецификаций и ведомостей TFLEX CAD:
1. Чертится форматка первого листа и последующих листов.
2. В файл шаблона отчёта с помощью фрагментов подставляются созданные
форматки.
3. По пути «Файл/Сборка/Ссылки…» подставленные фрагменты делаются
внутренними (пункт «Вложение»).
4. Настраивается вставка фрагмента для новой страницы
«Настройка/Статус…».
5. Во фрагментах создаются необходимые переменные. При необходимости
организуется их связь с T-FLEX Технология.
6. В файле шаблона создаётся параграф-текст и заполняются теги.
04.06.2025
141

142.

T-FLEX Технология. Элементы настройки и программирования
Окно «Ссылки»
04.06.2025
142

143.

T-FLEX Технология. Элементы настройки и программирования
Основные требования к файлу шаблона отчёта:
• параграф-текст должен быть именован. Для этого необходимо выделить
параграф-текст, вызвать контекстное меню и выбрать пункт «Изменить». В
появившемся слева окне инструментов нажать на пиктограмму с
изображением восклицательного знака («Создать имя для вы- бранного
элемента»). После чего в появившемся окне ввести наименование, например
«Текст1».
• содержащиеся в параграф-тексте таблицы с тегами могут иметь любое
количество строк, но каждая из строк таблицы должна иметь как минимум две
ячейки;
• идентификация таблиц происходит по тегам, поэтому каждая таблица должна
содержать хотя бы один уникальный для всего документа тег. Именно по ним
будет происходить обращение к таблицам – шаблонам строк в коде
формирования.
04.06.2025
143

144.

T-FLEX Технология. Элементы настройки и программирования

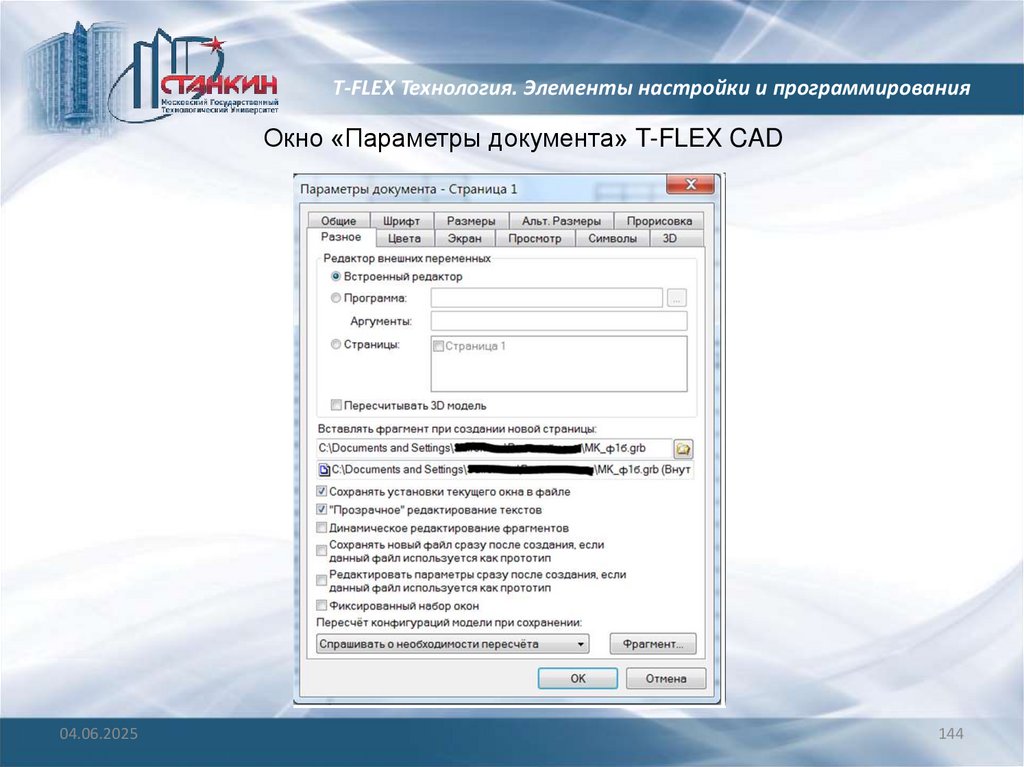

Окно «Параметры документа» T-FLEX CAD
04.06.2025
144

145.

T-FLEX Технология. Элементы настройки и программирования
Вид отчёта с тегами
04.06.2025
145

146.

T-FLEX Технология. Элементы настройки и программирования
Создание имени для параграф-текста
04.06.2025
146

147.

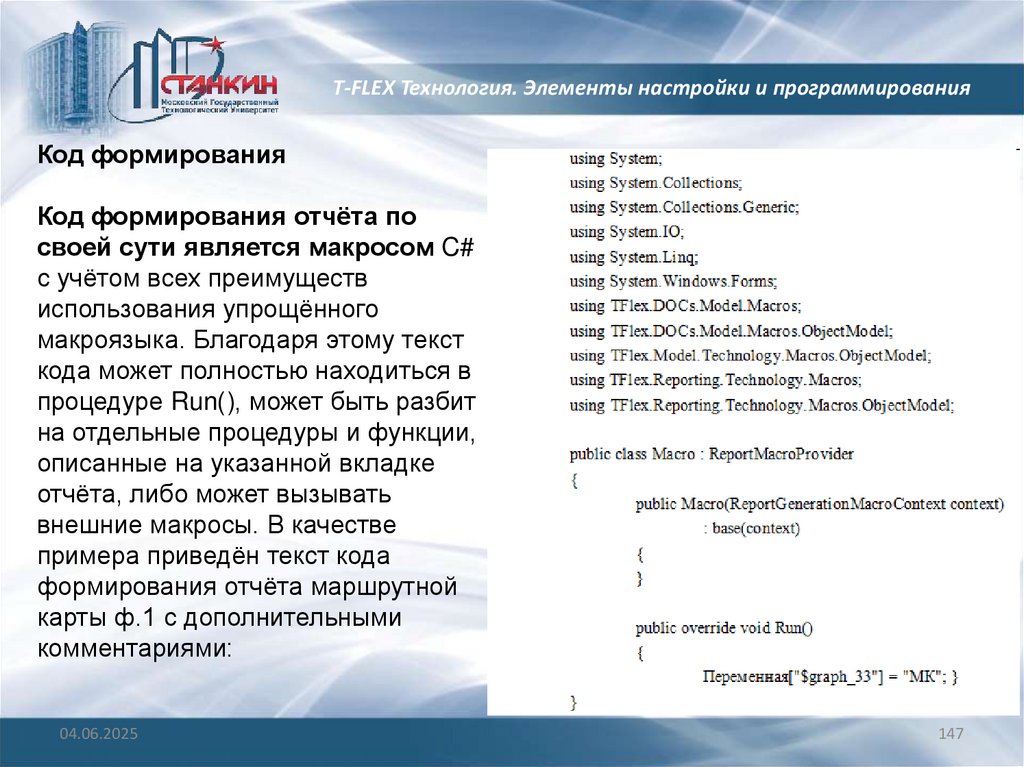

T-FLEX Технология. Элементы настройки и программирования
Код формирования
Код формирования отчёта по
своей сути является макросом C#
с учётом всех преимуществ
использования упрощённого
макроязыка. Благодаря этому текст
кода может полностью находиться в
процедуре Run(), может быть разбит
на отдельные процедуры и функции,
описанные на указанной вкладке
отчёта, либо может вызывать
внешние макросы. В качестве
примера приведён текст кода
формирования отчёта маршрутной
карты ф.1 с дополнительными
комментариями:
04.06.2025
147

148.

T-FLEX Технология. Элементы настройки и программирования
В методе Run() происходит обращение к текстовой переменной T-FLEX CAD
$graph_33 и запись в неё значения "МК".
ВыполнитьМакрос(Макрос_Переменные,
"ЗаполнитьОсновныеНадписиДляТП");
Запускается выполнение макроса «Технологические карты (Переменные)», в
котором заполняются остальные переменные T-FLEX CAD. Данные берутся из
параметров объекта справочника Технологические процессы. Запись
«Макрос_переменные» является системной настройкой для обращения к
указанному ранее макросу по уникальному идентификатору Guid.
04.06.2025
148

149.

T-FLEX Технология. Элементы настройки и программирования
Этот участок кода отвечает за то, чтобы
правильно считать таблицы, в которые будет
происходить вставка данных. В шаблоне
технологической карты создано несколько
таблиц, каждая из которых служит для
заполнения
каких-то
конкретных
данных.
Скажем, в строку А (служебный символ по ГОСТ)
вносятся цех, участок, рабочее место, номер
операции, код операции и ее наименование.
Поскольку карта создаётся на весь техпроцесс,
т.е. он содержит несколько операций, то строка А
будет появляться в отчёте несколько раз. Эта
строка
всегда
имеет
определённую
последовательность и ширину колонок. В
шаблоне технологической карты создан образец
такой строки. Она идентифицируется по
уникальному для всего шаблона отчёта тегу,
содержащемуся в самой таблице (строка А). Это
и называется шаблоном строки. После этого мы
в нужный момент можем создать строку А в
отчёте по указанному шаблону.
04.06.2025
149

150.

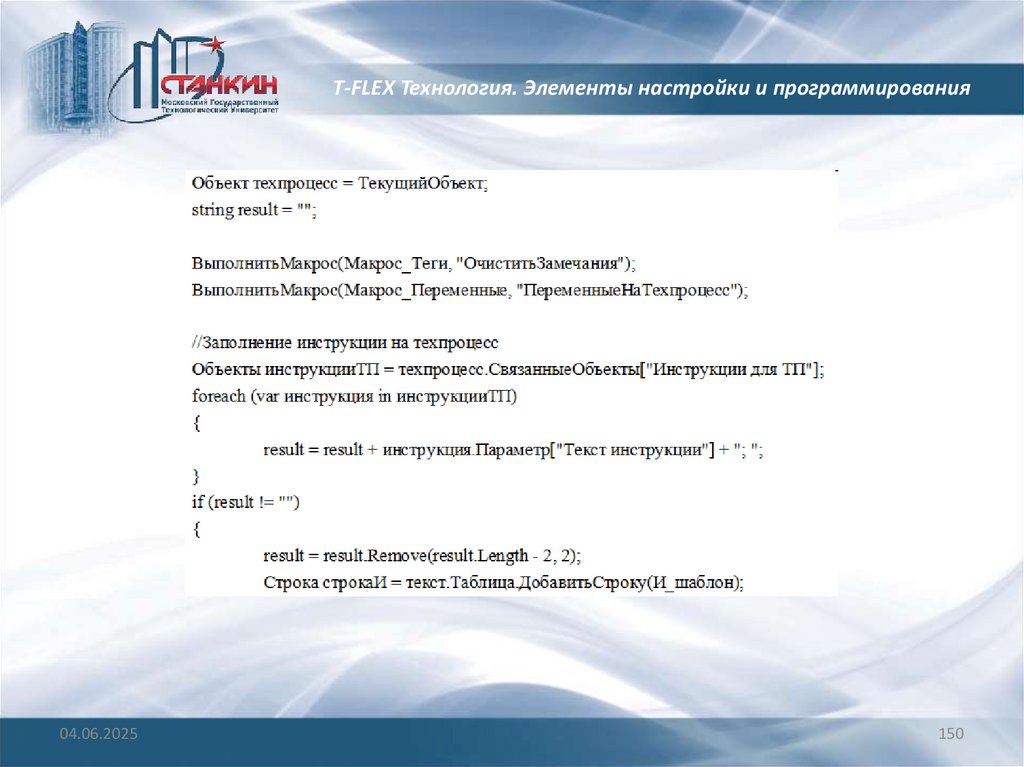

T-FLEX Технология. Элементы настройки и программирования
04.06.2025
150

151.

T-FLEX Технология. Элементы настройки и программирования
Создание «строкиИ» в формируемом отчёте. В данную строку по указанным
тегам будут вноситься данные: текст инструкции к техпроцессу.
04.06.2025
151

152.

T-FLEX Технология. Элементы настройки и программирования
04.06.2025
152

153.

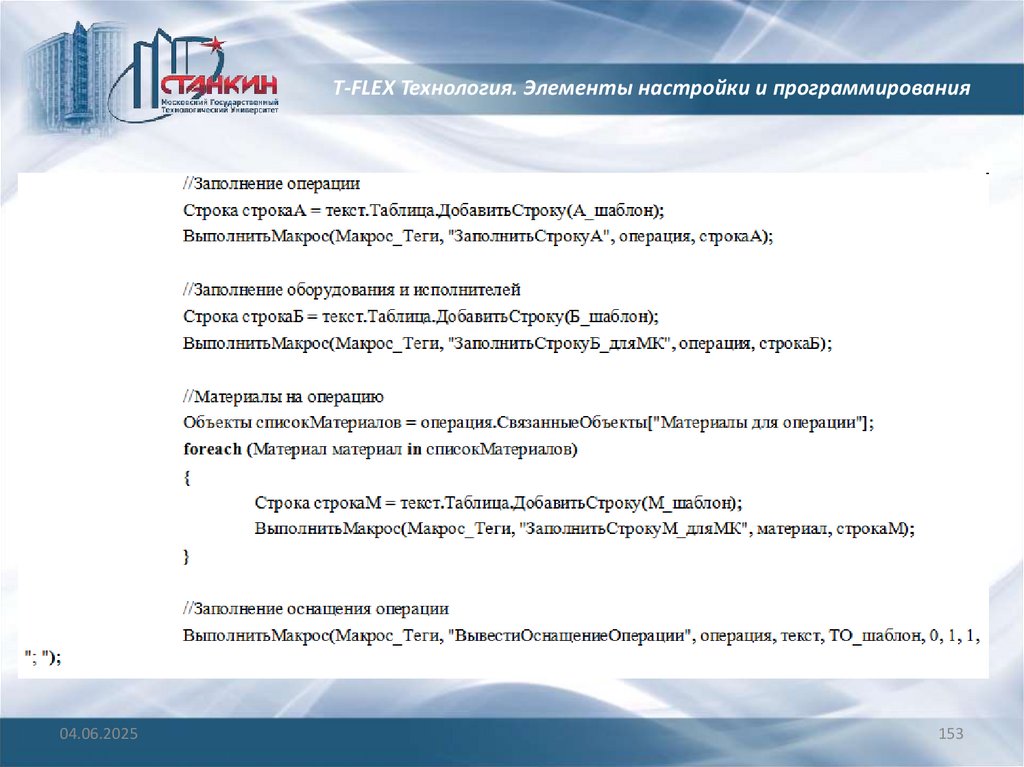

T-FLEX Технология. Элементы настройки и программирования
04.06.2025
153

154.

T-FLEX Технология. Элементы настройки и программирования
04.06.2025
154

155.

T-FLEX Технология. Элементы настройки и программирования

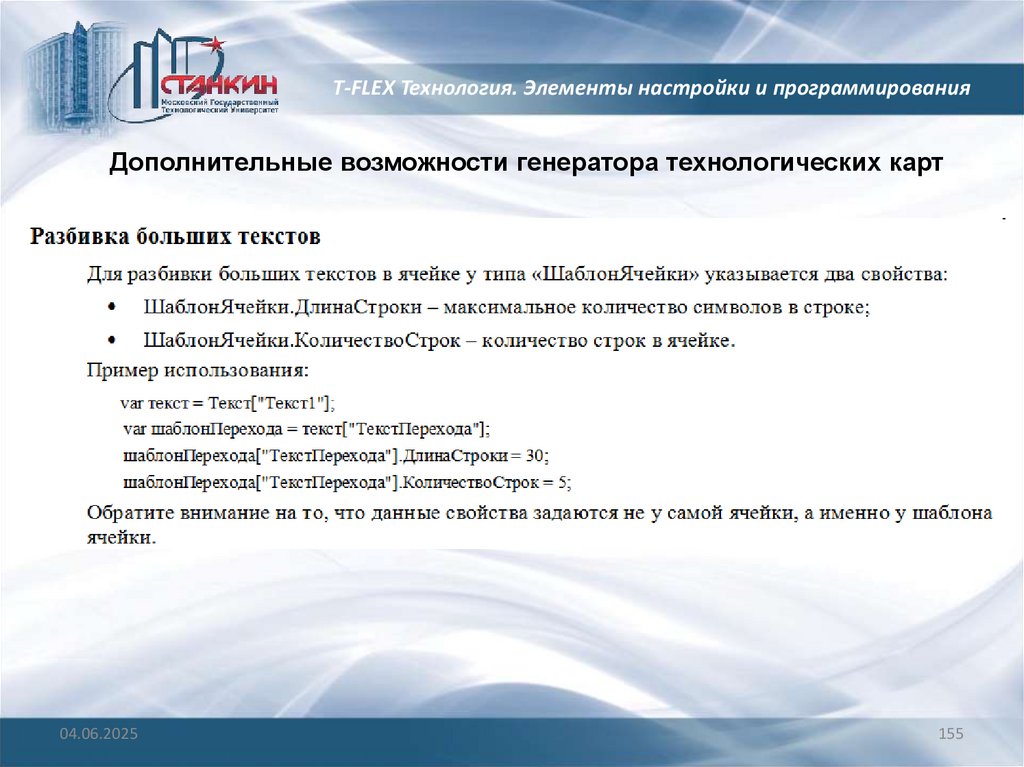

Дополнительные возможности генератора технологических карт
04.06.2025
155

156.

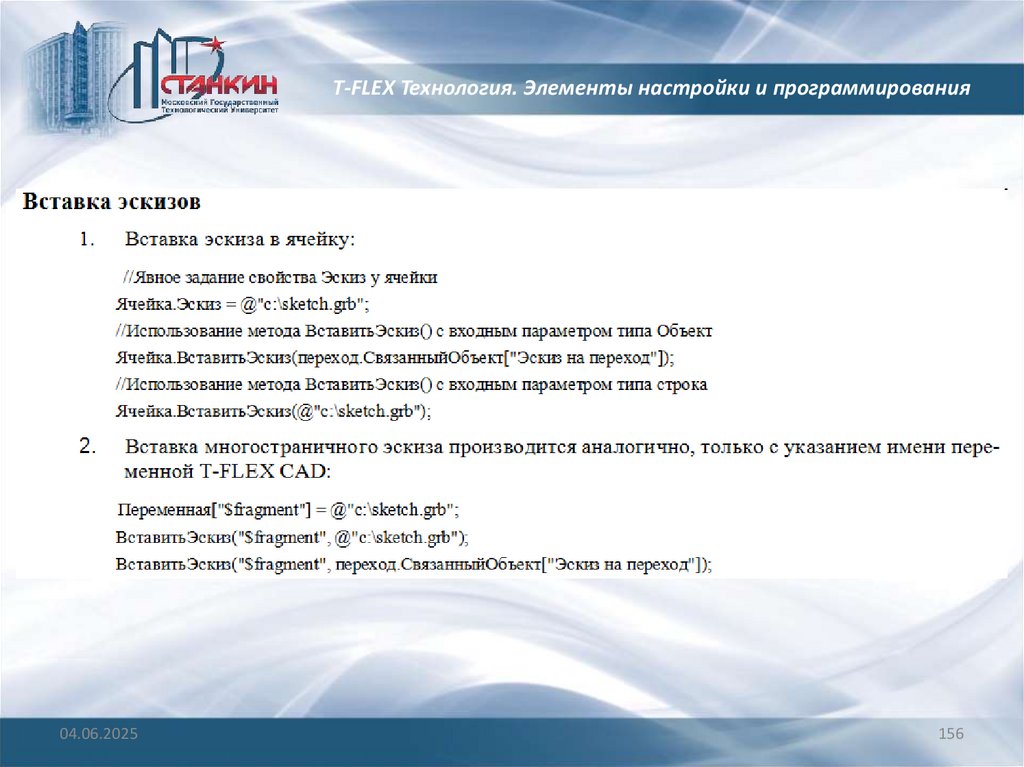

T-FLEX Технология. Элементы настройки и программирования
04.06.2025
156

157.

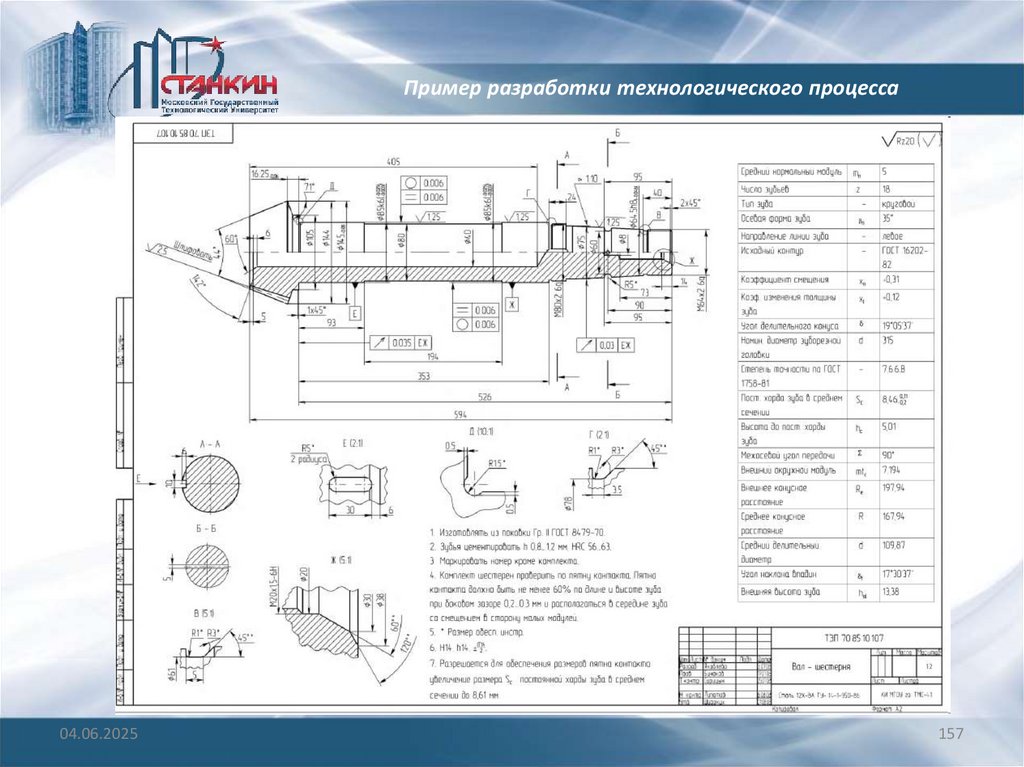

Пример разработки технологического процесса
04.06.2025
157

158.

Пример разработки технологического процесса

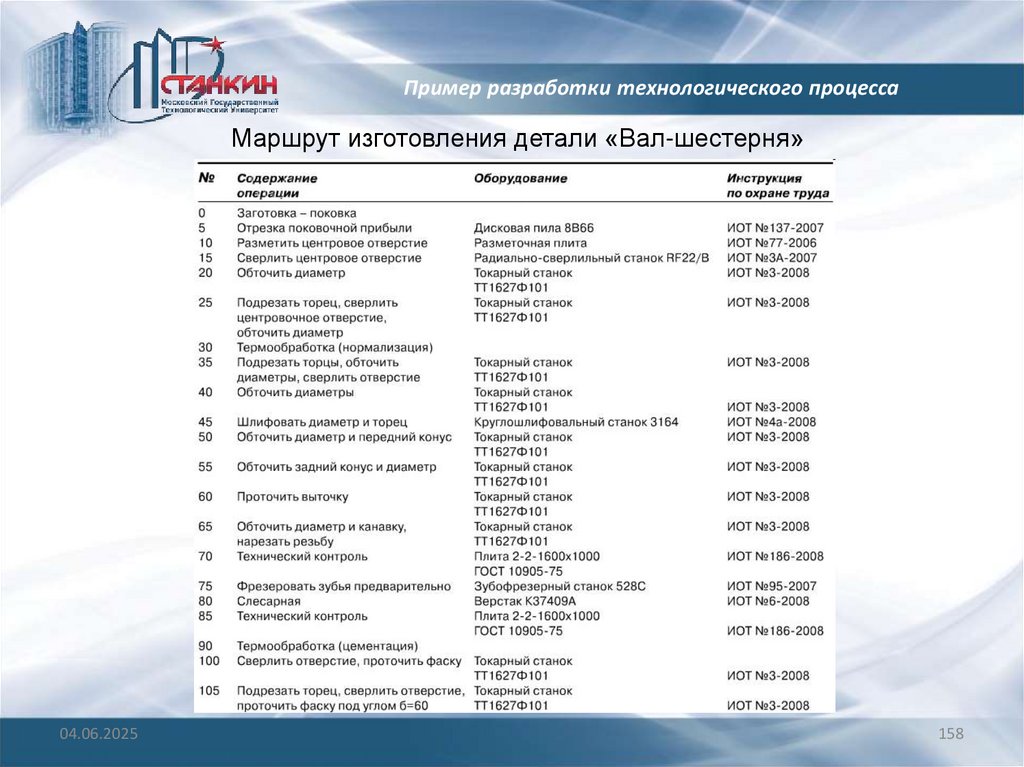

Маршрут изготовления детали «Вал-шестерня»
04.06.2025
158

159.

Пример разработки технологического процесса

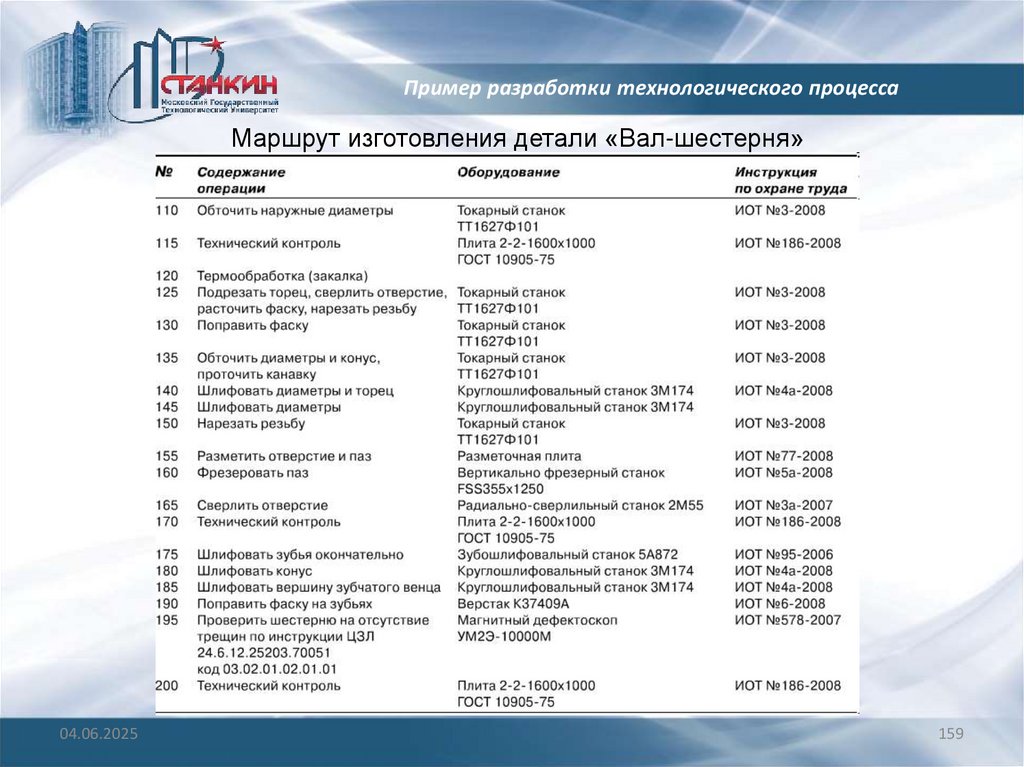

Маршрут изготовления детали «Вал-шестерня»
04.06.2025
159

160.

Пример разработки технологического процесса

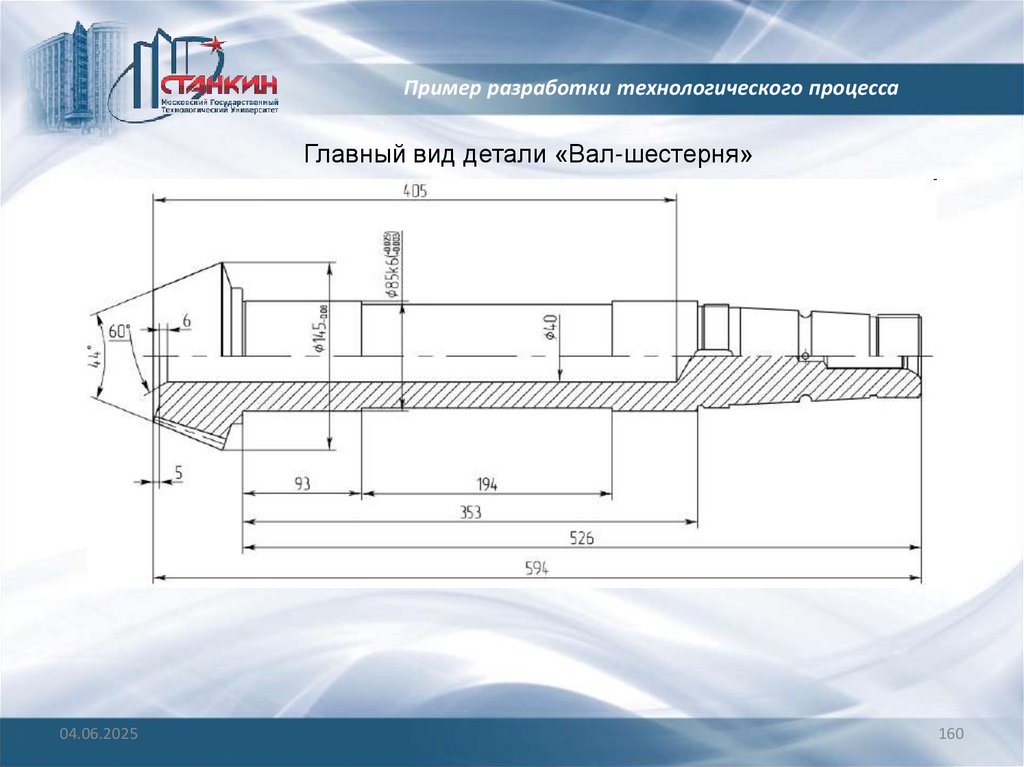

Главный вид детали «Вал-шестерня»
04.06.2025
160

161.

Пример разработки технологического процесса
Операционный эскиз для операции № 5 «Отрезка»
Фрезерно-отрезной станок 8В66
Сталь 12ХНЗА
Отрезка заготовки должна
Измерительный инструмент для
выполняться инструментом контроля заготовки - линейка 0-1000
дисковой пилой диаметром 710 мм
ГОСТ427-75.
Две инструкции: контроль рабочего и контроль мастера.
04.06.2025
161

162.

Пример разработки технологического процесса
Операционный эскиз для операции № 35
04.06.2025
162

163.

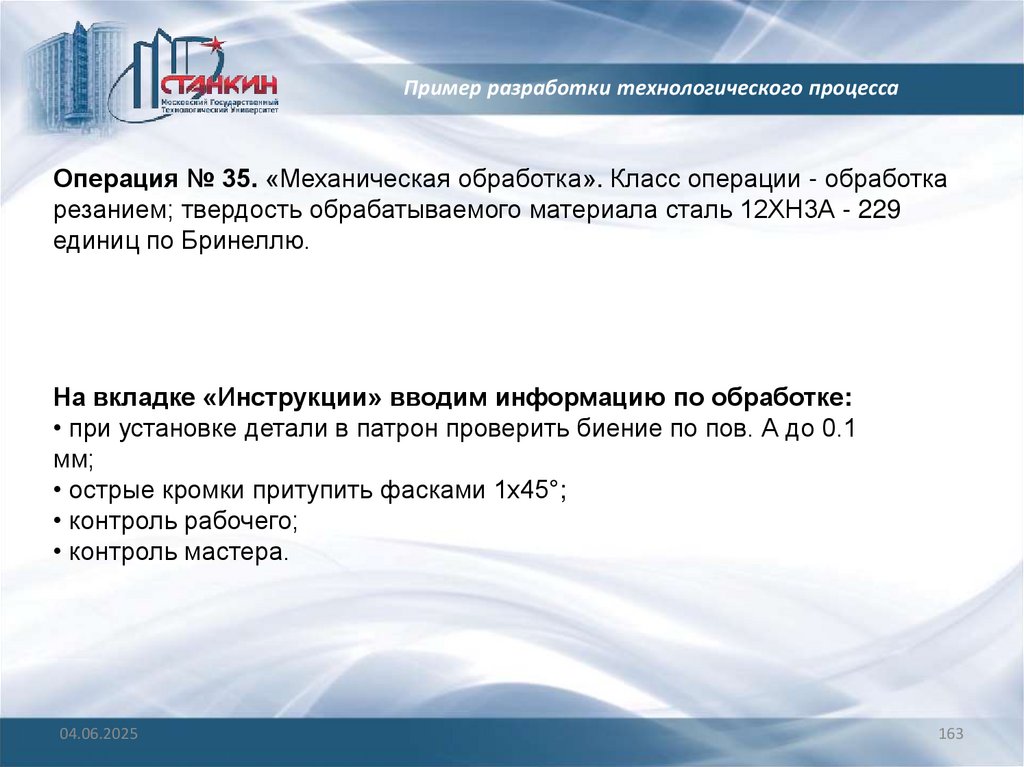

Пример разработки технологического процесса
Операция № 35. «Механическая обработка». Класс операции - обработка
резанием; твердость обрабатываемого материала сталь 12ХН3А - 229
единиц по Бринеллю.
На вкладке «Инструкции» вводим информацию по обработке:
• при установке детали в патрон проверить биение по пов. А до 0.1
мм;
• острые кромки притупить фасками 1x45°;
• контроль рабочего;
• контроль мастера.
04.06.2025
163

164.

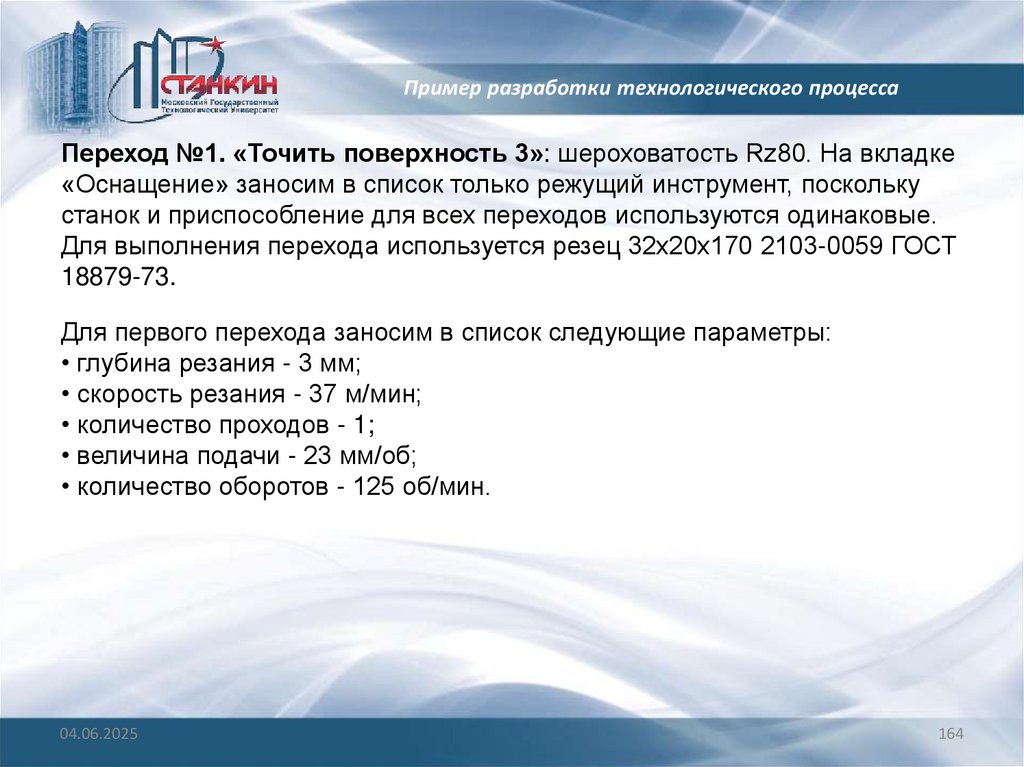

Пример разработки технологического процесса
Переход №1. «Точить поверхность 3»: шероховатость Rz80. На вкладке
«Оснащение» заносим в список только режущий инструмент, поскольку
станок и приспособление для всех переходов используются одинаковые.
Для выполнения перехода используется резец 32x20x170 2103-0059 ГОСТ
18879-73.
Для первого перехода заносим в список следующие параметры:
• глубина резания - 3 мм;
• скорость резания - 37 м/мин;
• количество проходов - 1;
• величина подачи - 23 мм/об;
• количество оборотов - 125 об/мин.
04.06.2025
164

165.

Пример разработки технологического процесса

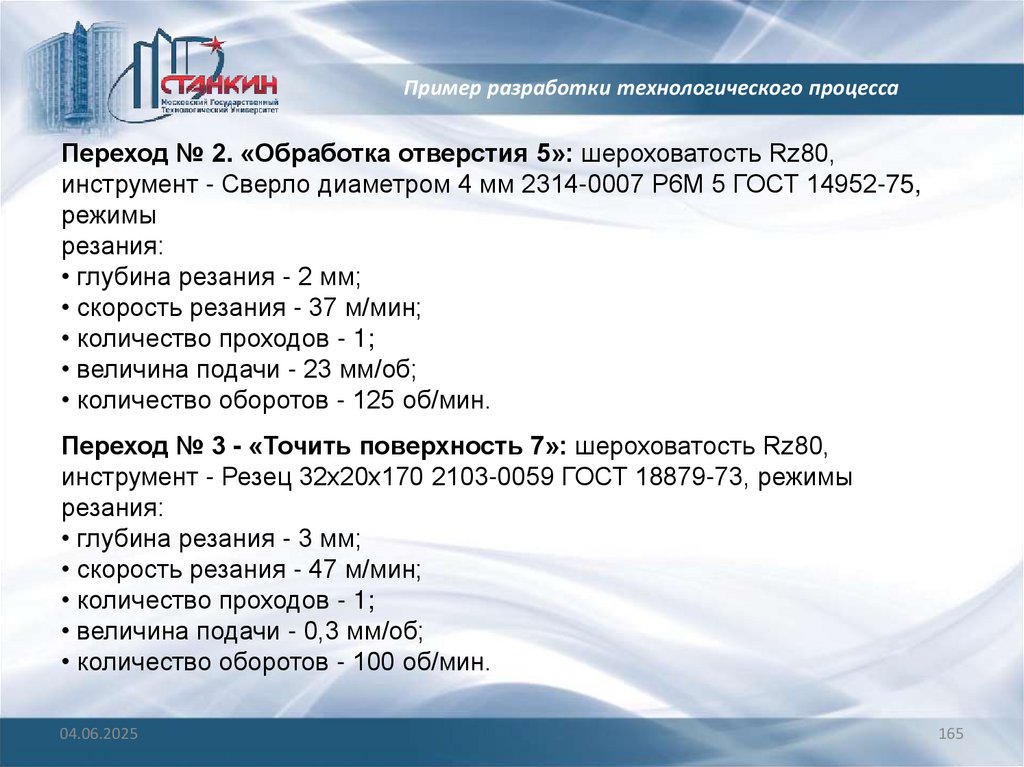

Переход № 2. «Обработка отверстия 5»: шероховатость Rz80,
инструмент - Сверло диаметром 4 мм 2314-0007 Р6М 5 ГОСТ 14952-75,
режимы
резания:
• глубина резания - 2 мм;
• скорость резания - 37 м/мин;
• количество проходов - 1;
• величина подачи - 23 мм/об;
• количество оборотов - 125 об/мин.
Переход № 3 - «Точить поверхность 7»: шероховатость Rz80,
инструмент - Резец 32x20x170 2103-0059 ГОСТ 18879-73, режимы
резания:
• глубина резания - 3 мм;
• скорость резания - 47 м/мин;
• количество проходов - 1;
• величина подачи - 0,3 мм/об;
• количество оборотов - 100 об/мин.
04.06.2025
165

166.

Пример разработки технологического процесса

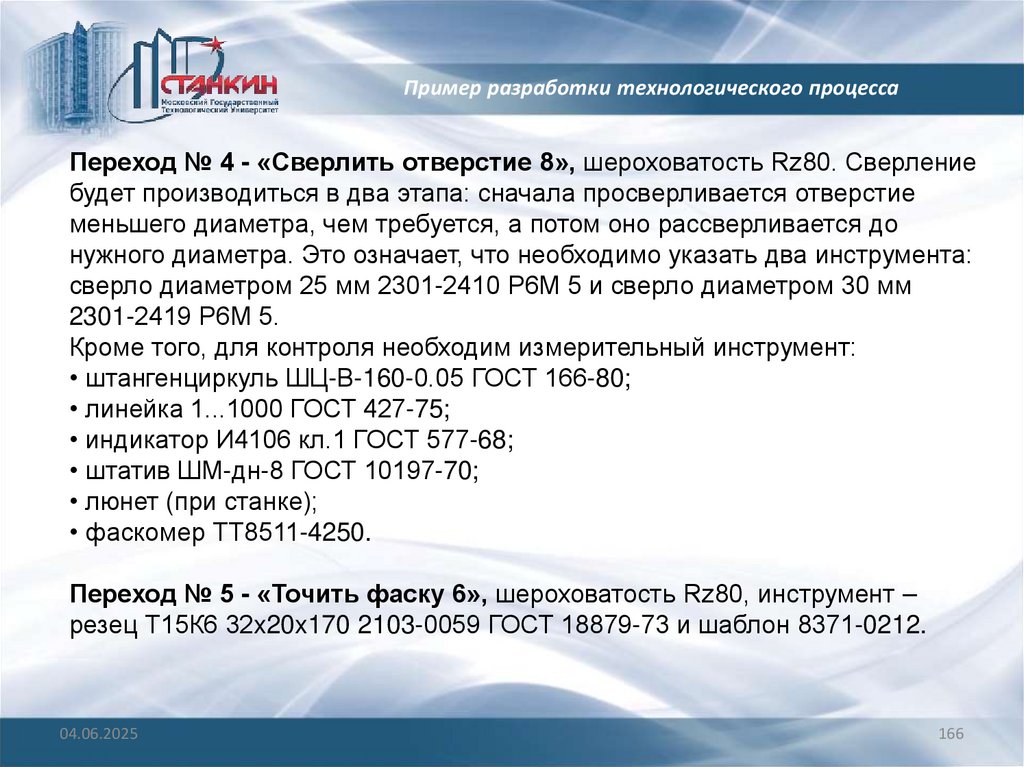

Переход № 4 - «Сверлить отверстие 8», шероховатость Rz80. Сверление
будет производиться в два этапа: сначала просверливается отверстие
меньшего диаметра, чем требуется, а потом оно рассверливается до
нужного диаметра. Это означает, что необходимо указать два инструмента:
сверло диаметром 25 мм 2301-2410 Р6М 5 и сверло диаметром 30 мм
2301-2419 Р6М 5.
Кроме того, для контроля необходим измерительный инструмент:
• штангенциркуль ШЦ-В-160-0.05 ГОСТ 166-80;
• линейка 1...1000 ГОСТ 427-75;
• индикатор И4106 кл.1 ГОСТ 577-68;
• штатив ШМ-дн-8 ГОСТ 10197-70;
• люнет (при станке);
• фаскомер ТТ8511-4250.
Переход № 5 - «Точить фаску 6», шероховатость Rz80, инструмент –
резец Т15К6 32x20x170 2103-0059 ГОСТ 18879-73 и шаблон 8371-0212.
04.06.2025
166

167.

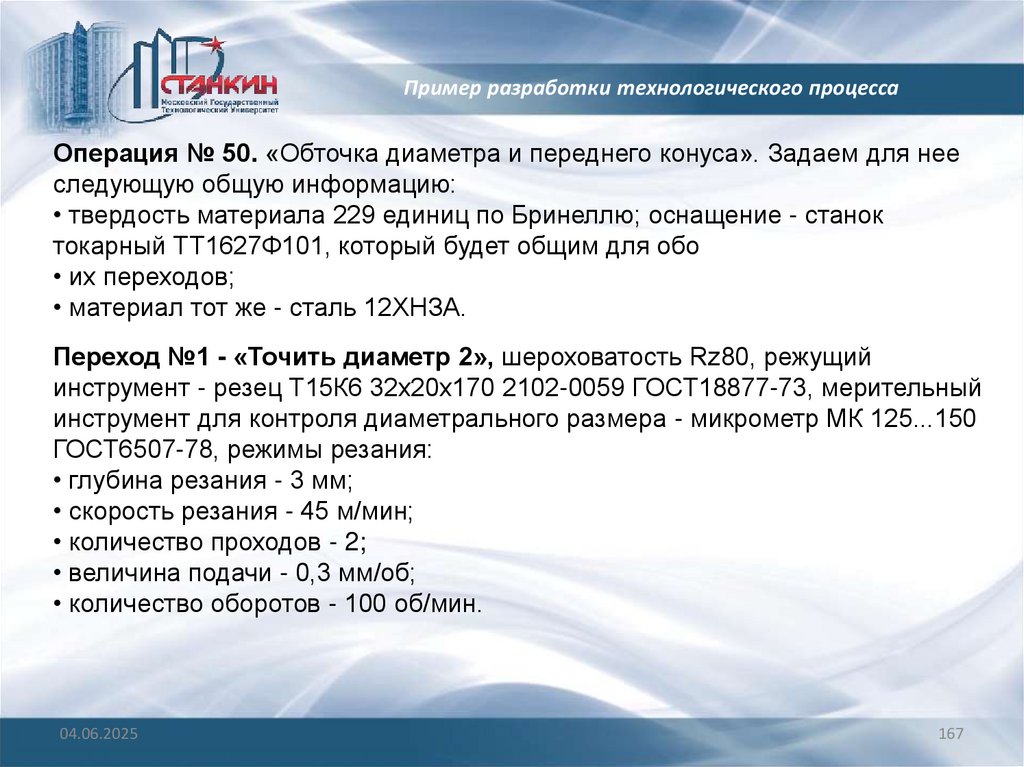

Пример разработки технологического процесса
Операция № 50. «Обточка диаметра и переднего конуса». Задаем для нее
следующую общую информацию:
• твердость материала 229 единиц по Бринеллю; оснащение - станок
токарный ТТ1627Ф101, который будет общим для обо
• их переходов;
• материал тот же - сталь 12ХНЗА.
Переход №1 - «Точить диаметр 2», шероховатость Rz80, режущий
инструмент - резец Т15К6 32x20x170 2102-0059 ГОСТ18877-73, мерительный
инструмент для контроля диаметрального размера - микрометр МК 125...150
ГОСТ6507-78, режимы резания:
• глубина резания - 3 мм;
• скорость резания - 45 м/мин;
• количество проходов - 2;
• величина подачи - 0,3 мм/об;
• количество оборотов - 100 об/мин.
04.06.2025
167

168.

Пример разработки технологического процесса
Переход № 2 - «Точить передний конус 1», шероховатость Rz80, инструмент резец Т15К6 32x20x170 2102-0059 ГОСТ18877-73. Помимо резца понадобятся
два установочных центра: центр 7032-0043 ГОСТ 13214-49 и
центр А-7-5-У ГОСТ8742-75, а также мерительный инструмент:
• эталон ТТ8366-4752;
• индикаторная накладка Т Т 8 5 14-4331сб;
• шаблон 2134 ТТ8371-4708;
• индикатор 2 М И Г ГОСТ9696-82.
Режимы резания:
• глубина резания - 15 мм;
• скорость резания - 45 м/мин;
• количество проходов - 5;
• величина подачи - 0,3 мм/об;
• количество оборотов - 100 об/мин.
04.06.2025
168

169.

Пример разработки технологического процесса

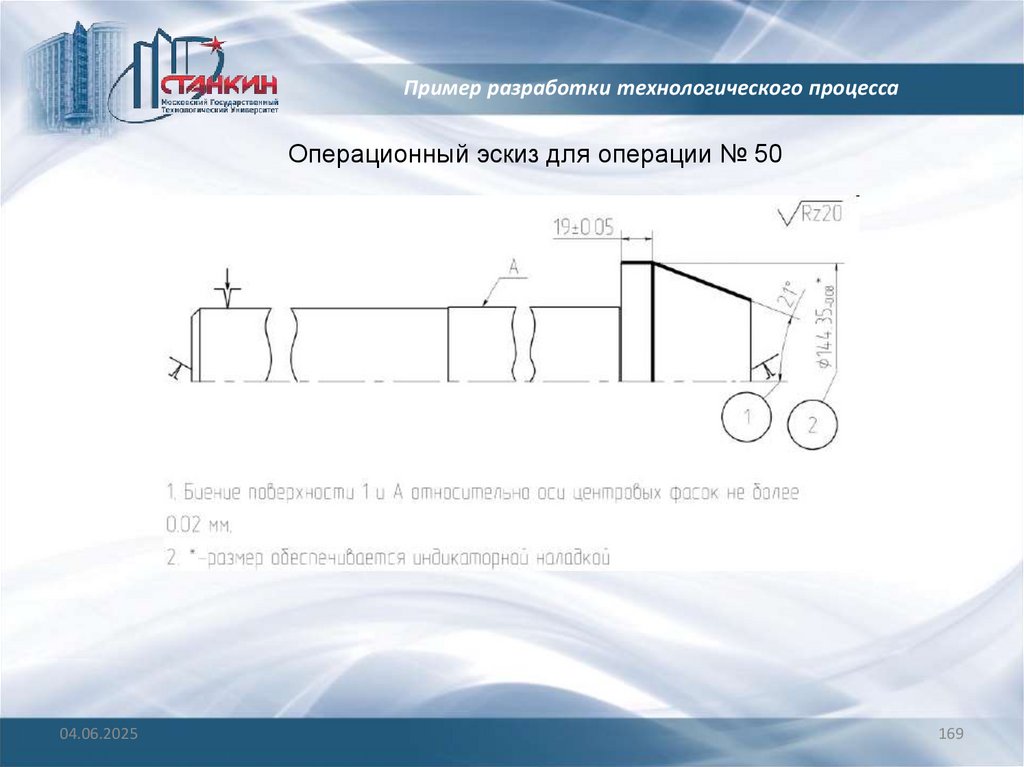

Операционный эскиз для операции № 50
04.06.2025
169

170.

Пример разработки технологического процесса
Авторизация в системе
04.06.2025
170

171.

Пример разработки технологического процесса
Общий вид АРМ Технолога. Для удобства группирования можно создать
папку («Цех 12»).
04.06.2025
171

172.

Пример разработки технологического процесса
Создание материала в БД.
04.06.2025
172

173.

Пример разработки технологического процесса
Свойства материала.
04.06.2025
173

174.

Пример разработки технологического процесса

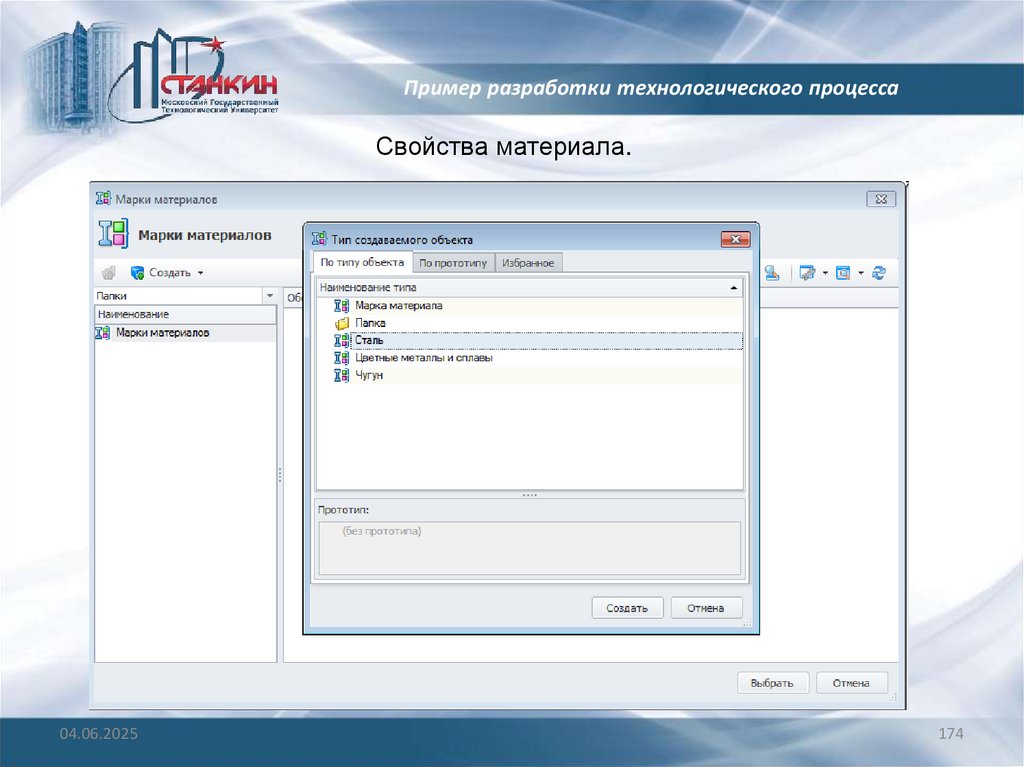

Свойства материала.
04.06.2025
174

175.

Пример разработки технологического процесса

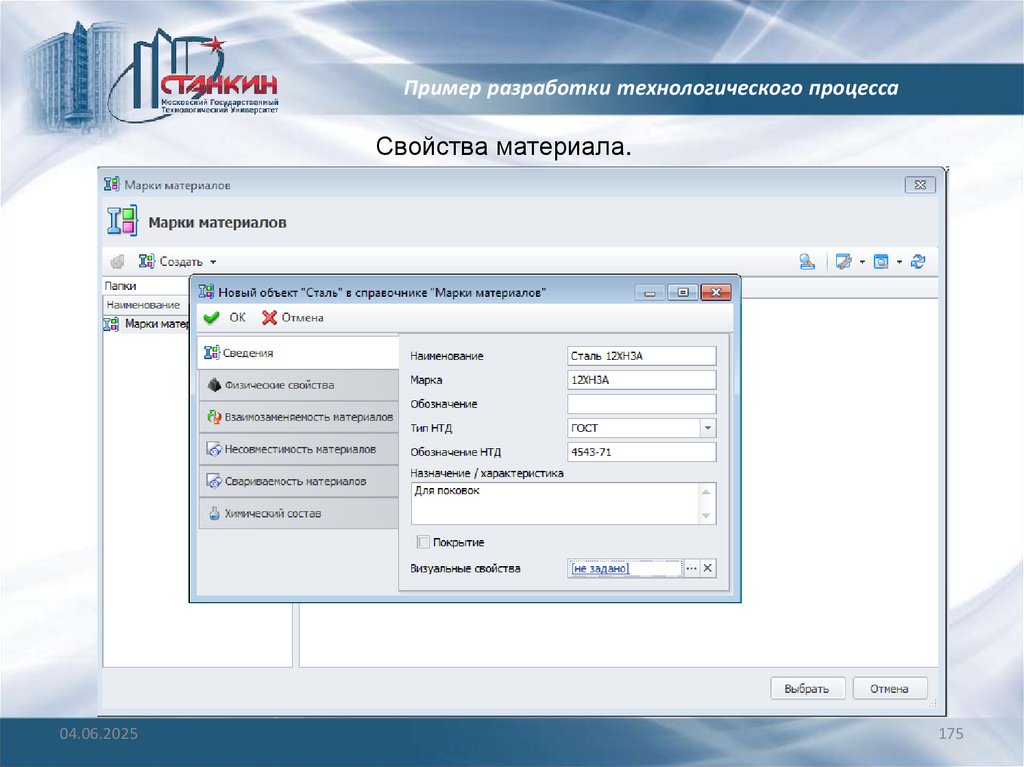

Свойства материала.
04.06.2025
175

176.

Пример разработки технологического процесса
Свойства материала.
04.06.2025
176

177.

Пример разработки технологического процесса
Материал создан.
04.06.2025
177

178.

Пример разработки технологического процесса

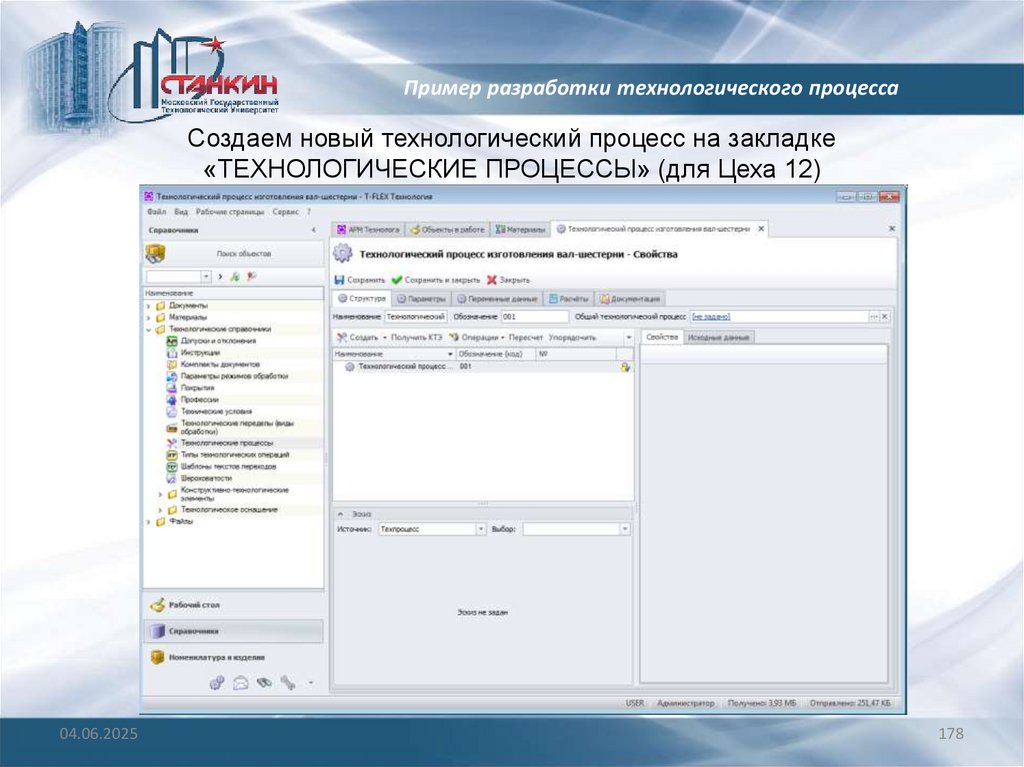

Создаем новый технологический процесс на закладке
«ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ» (для Цеха 12)
04.06.2025
178

179.

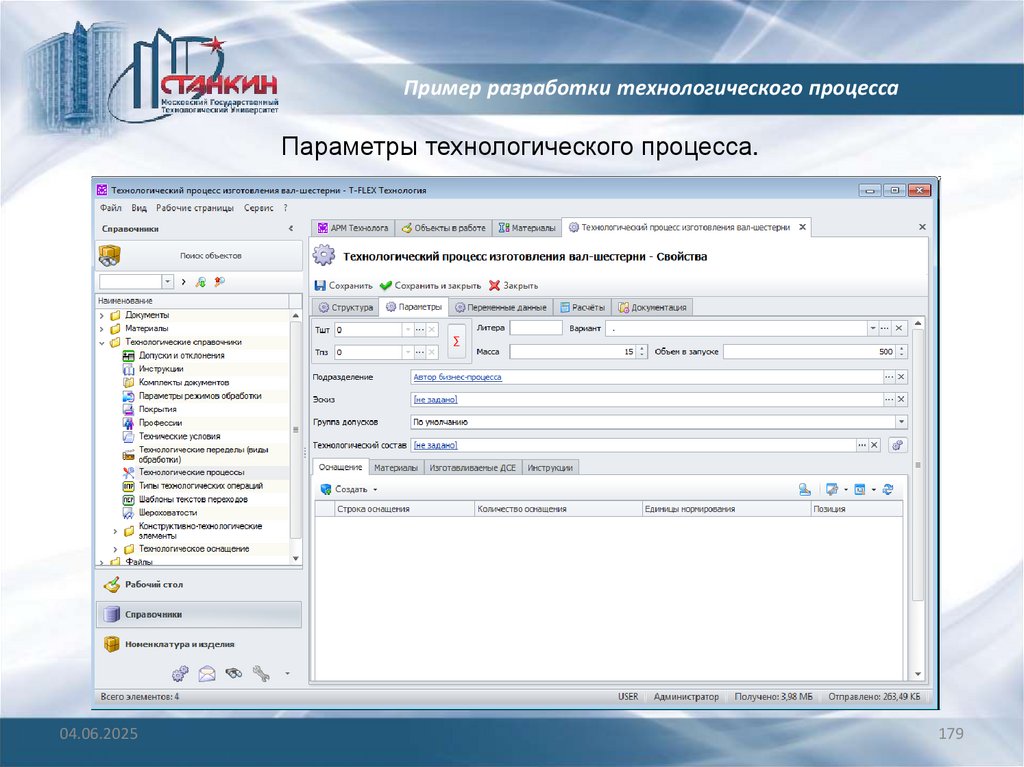

Пример разработки технологического процесса
Параметры технологического процесса.
04.06.2025
179

180.

Пример разработки технологического процесса
Создаем технологическую операцию.
04.06.2025
180

181.

Пример разработки технологического процесса
Создаем технологическую операцию.
04.06.2025
181

182.

Пример разработки технологического процесса

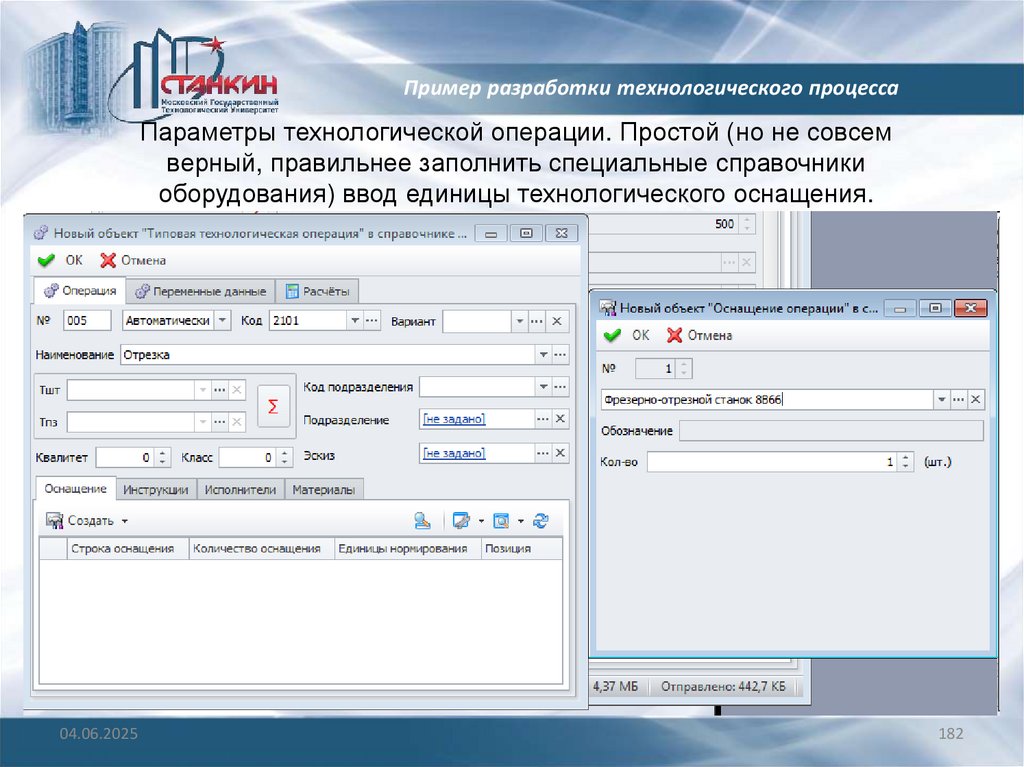

Параметры технологической операции. Простой (но не совсем
верный, правильнее заполнить специальные справочники
оборудования) ввод единицы технологического оснащения.
04.06.2025
182

183.

Пример разработки технологического процесса

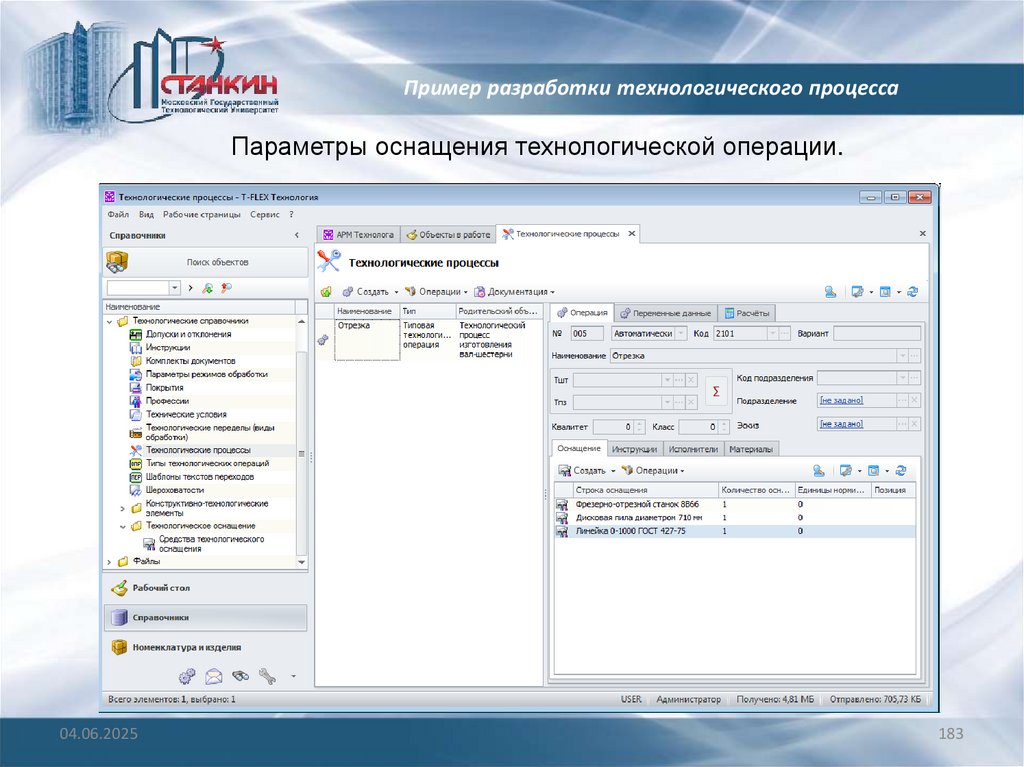

Параметры оснащения технологической операции.
04.06.2025
183

184.

Пример разработки технологического процесса

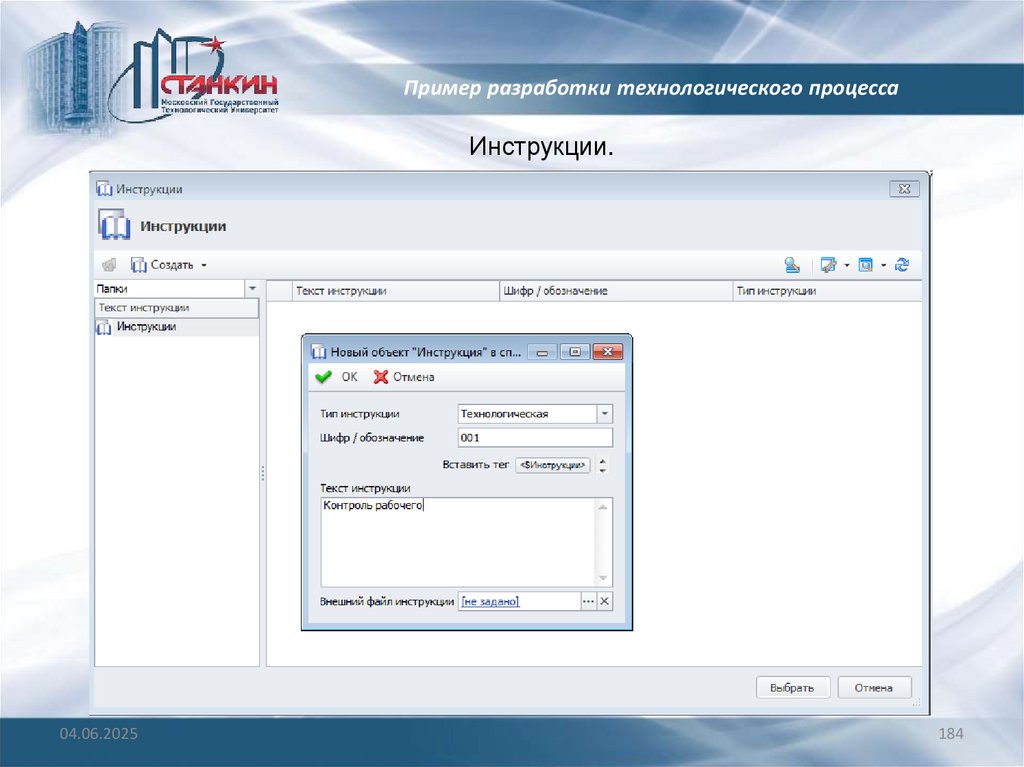

Инструкции.
04.06.2025
184

185.

T-FLEX Технология. Элементы настройки и программирования
Инструкции.
04.06.2025
185

186.

Пример разработки технологического процесса

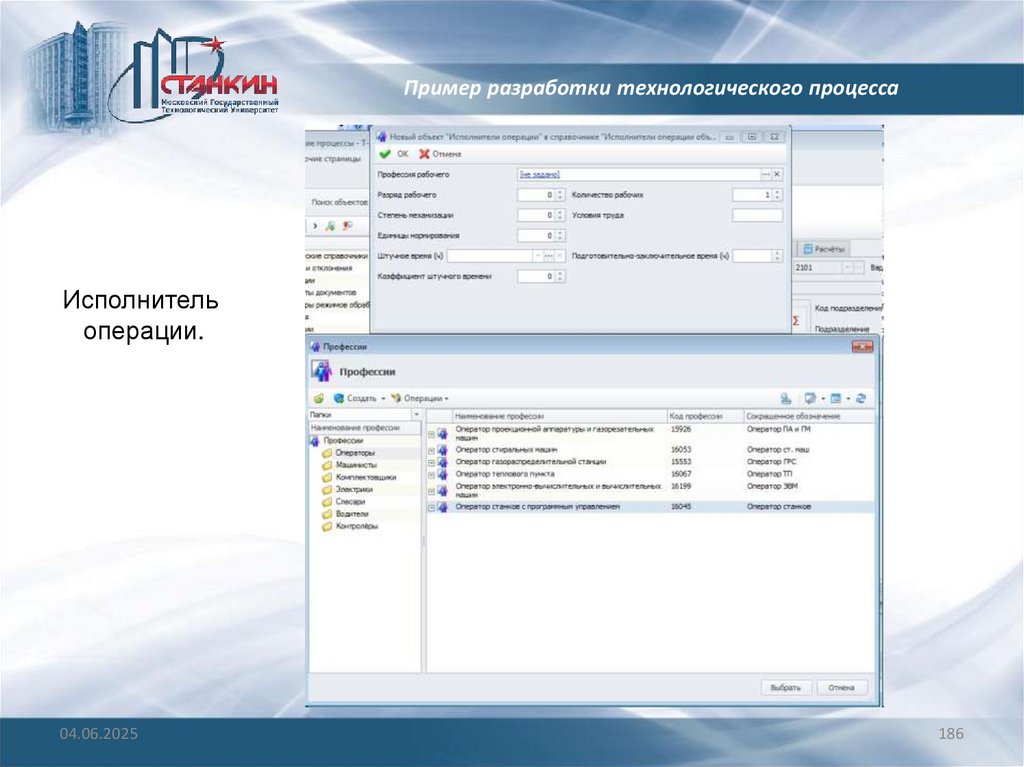

Исполнитель
операции.
04.06.2025
186

187.

Пример разработки технологического процесса

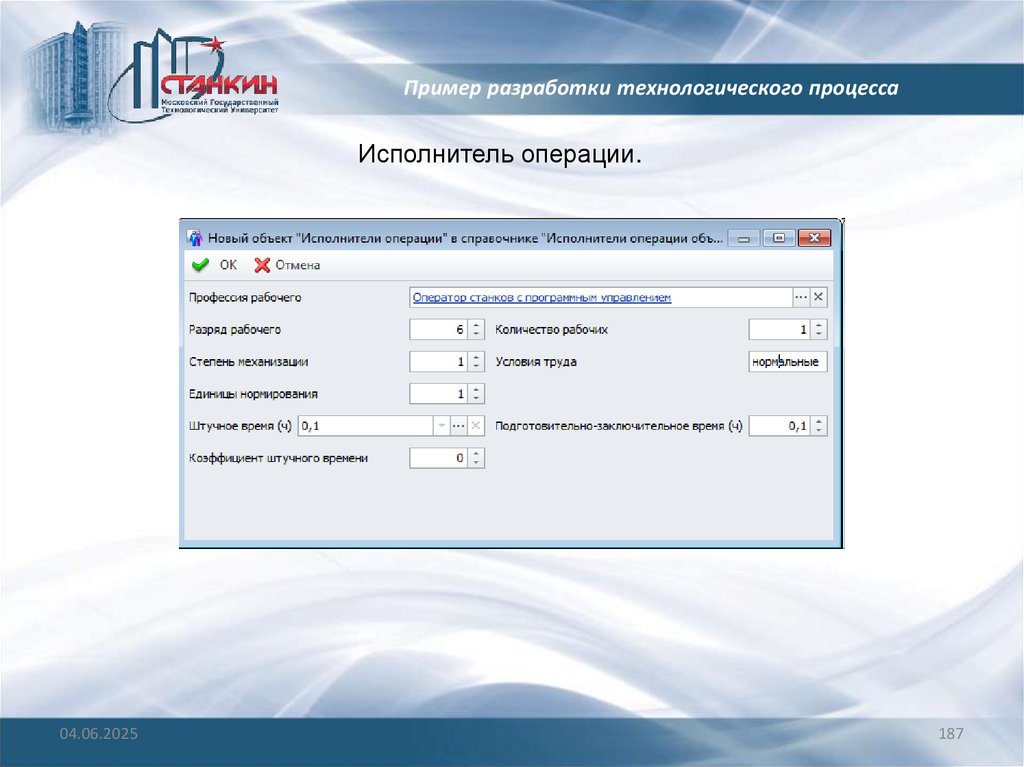

Исполнитель операции.
04.06.2025
187

188.

Пример разработки технологического процесса

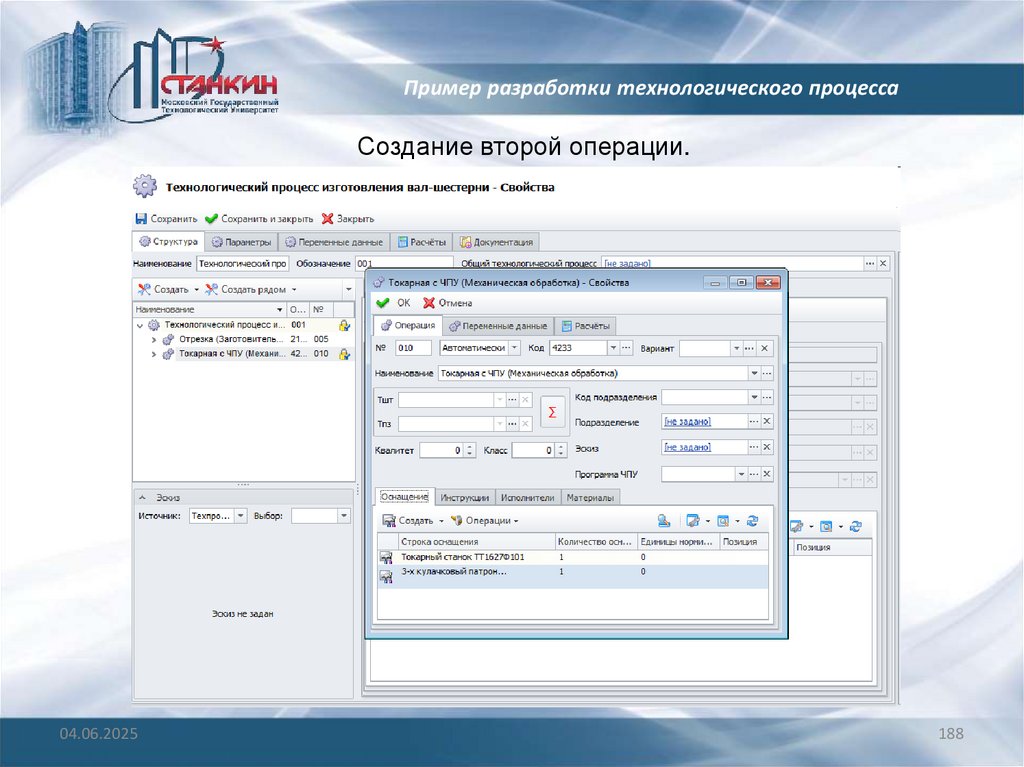

Создание второй операции.
04.06.2025
188

189.

Пример разработки технологического процесса

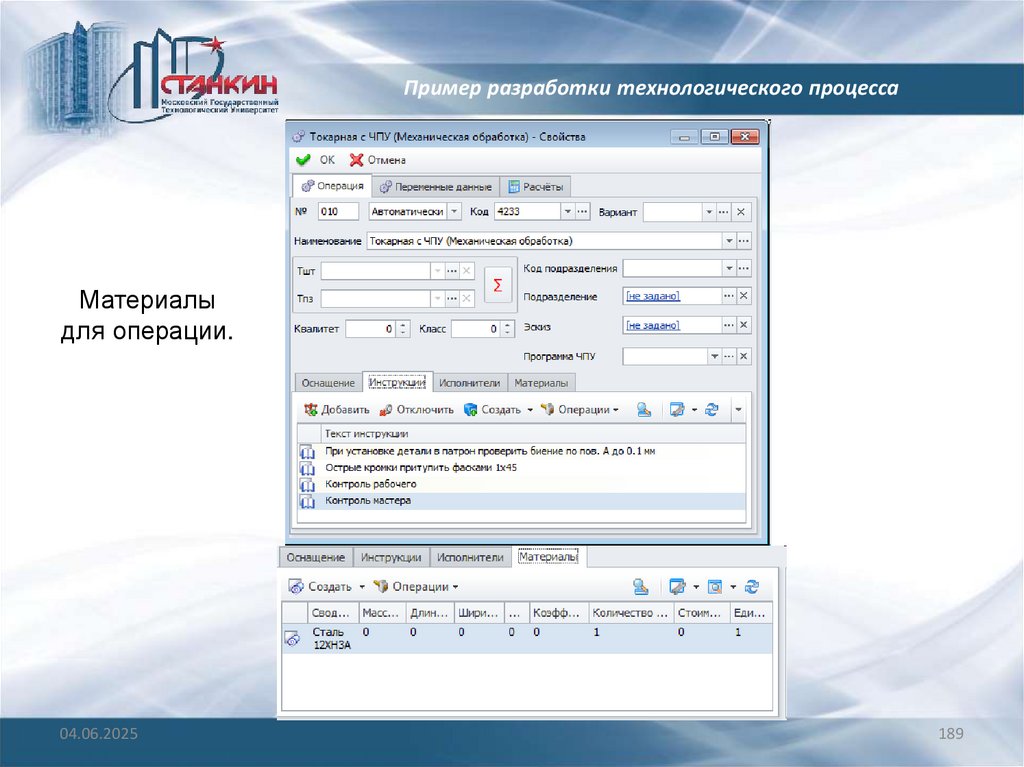

Материалы
для операции.
04.06.2025
189

190.

Пример разработки технологического процесса

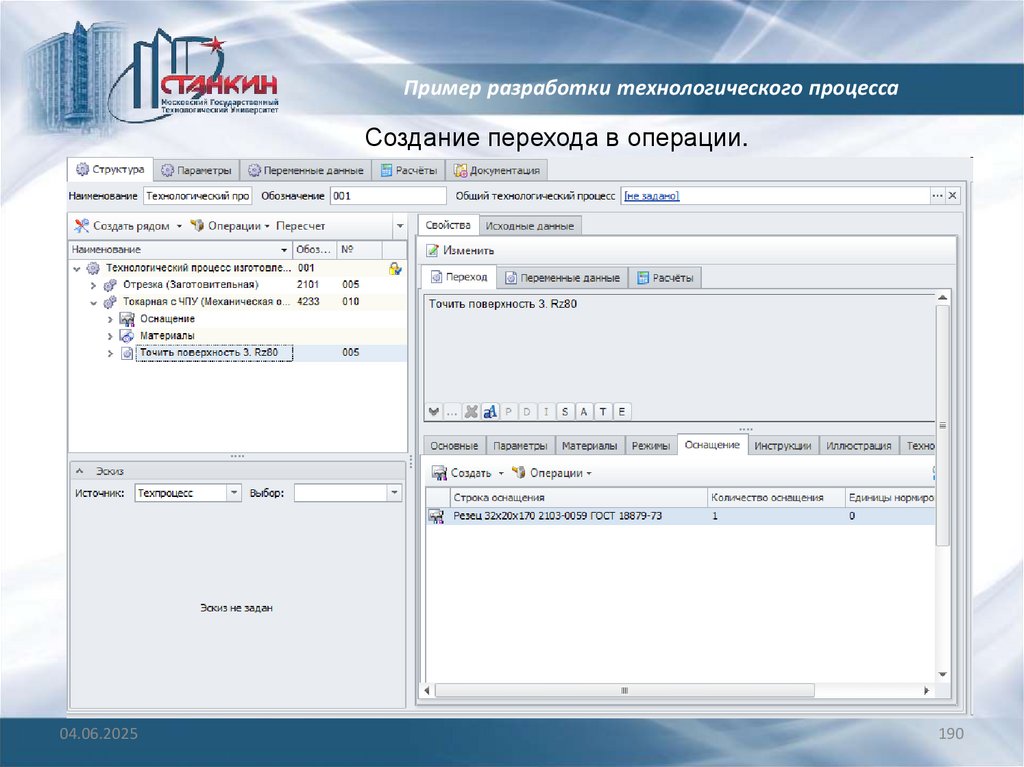

Создание перехода в операции.
04.06.2025
190

191.

Пример разработки технологического процесса

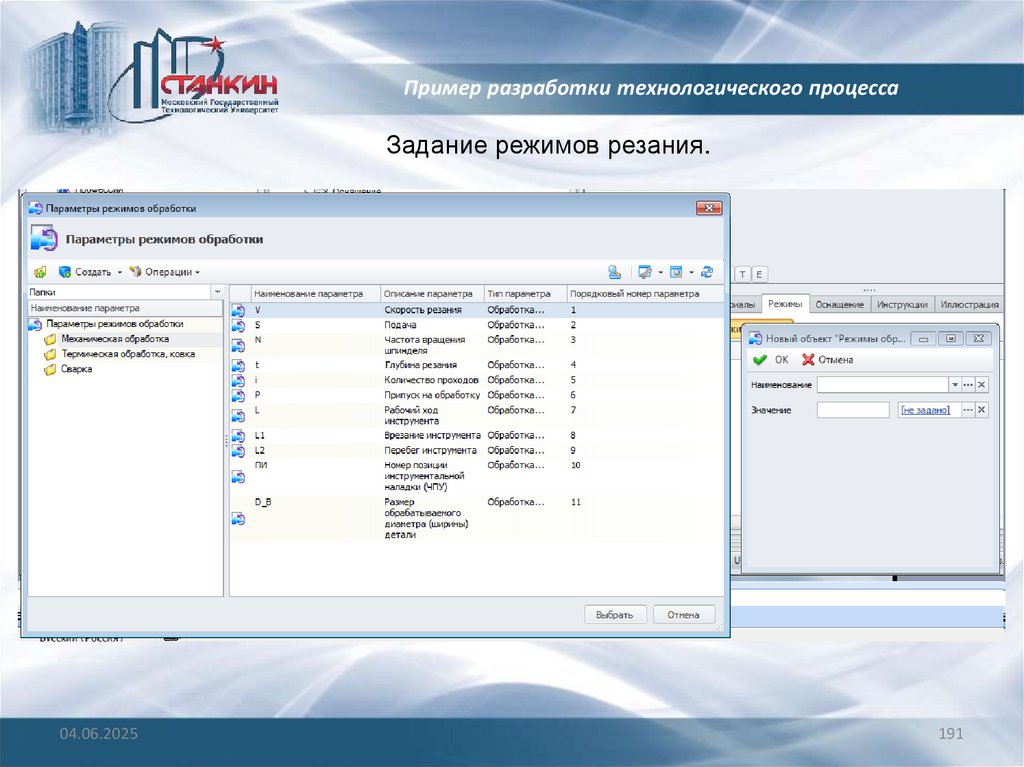

Задание режимов резания.
04.06.2025
191

192.

Пример разработки технологического процесса
Создание единицы измерения для режима резания.
04.06.2025
192

193.

Пример разработки технологического процесса
Создание параметра режима.
04.06.2025
193

194.

Пример разработки технологического процесса

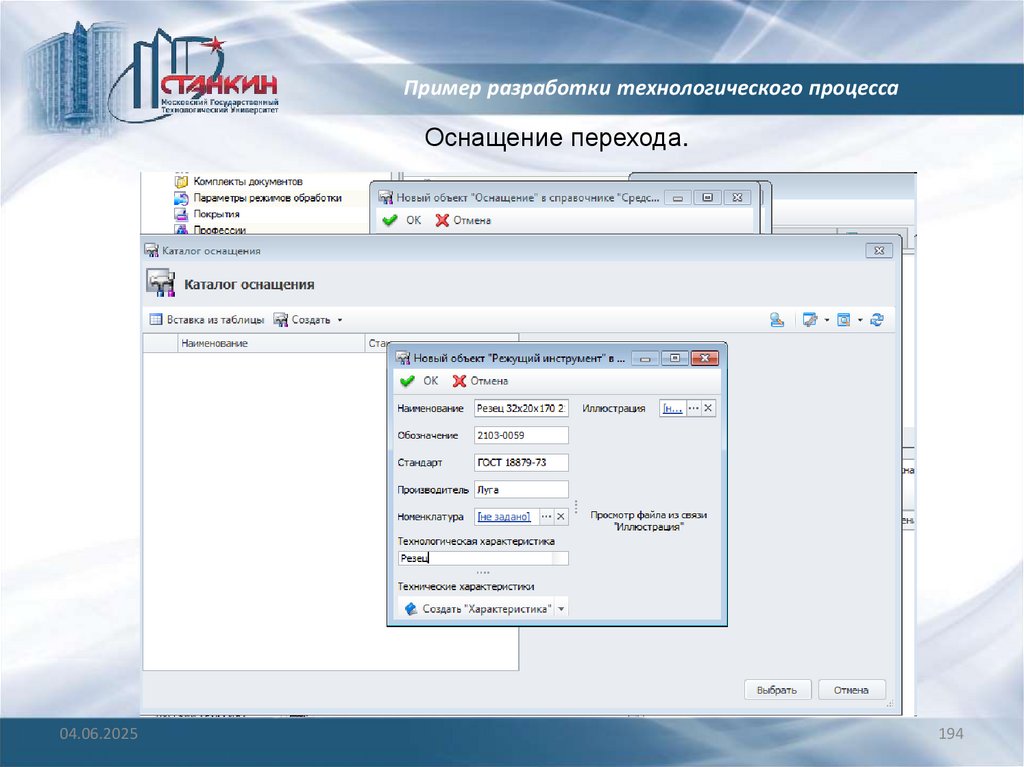

Оснащение перехода.
04.06.2025
194

195.

Пример разработки технологического процесса
Оснащение
перехода.
04.06.2025
195

196.

Пример разработки технологического процесса
Задание параметра перехода (шероховатость).
04.06.2025
196

197.

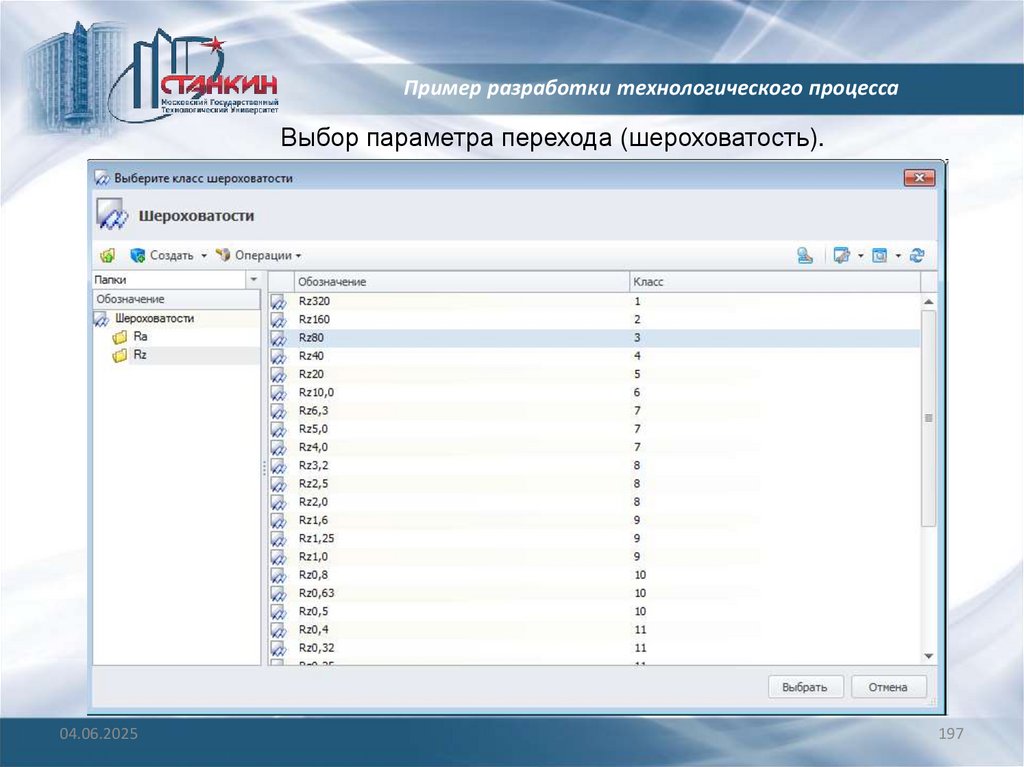

Пример разработки технологического процесса
Выбор параметра перехода (шероховатость).
04.06.2025
197

198.

Пример разработки технологического процесса

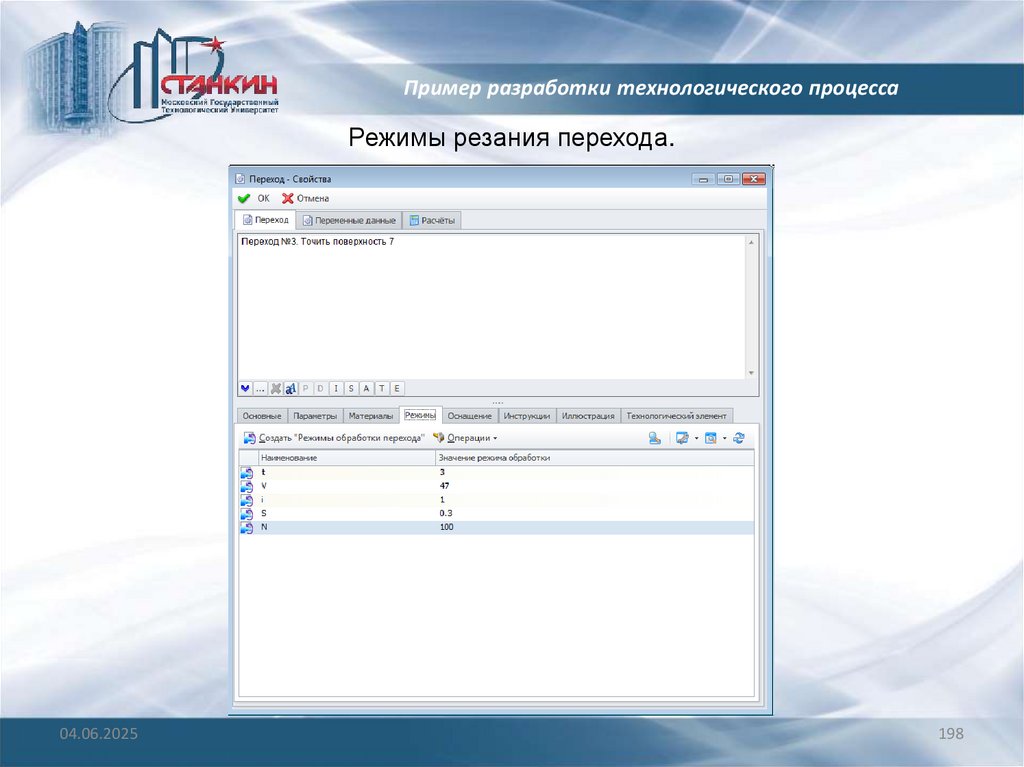

Режимы резания перехода.
04.06.2025
198

199.

Пример разработки технологического процесса

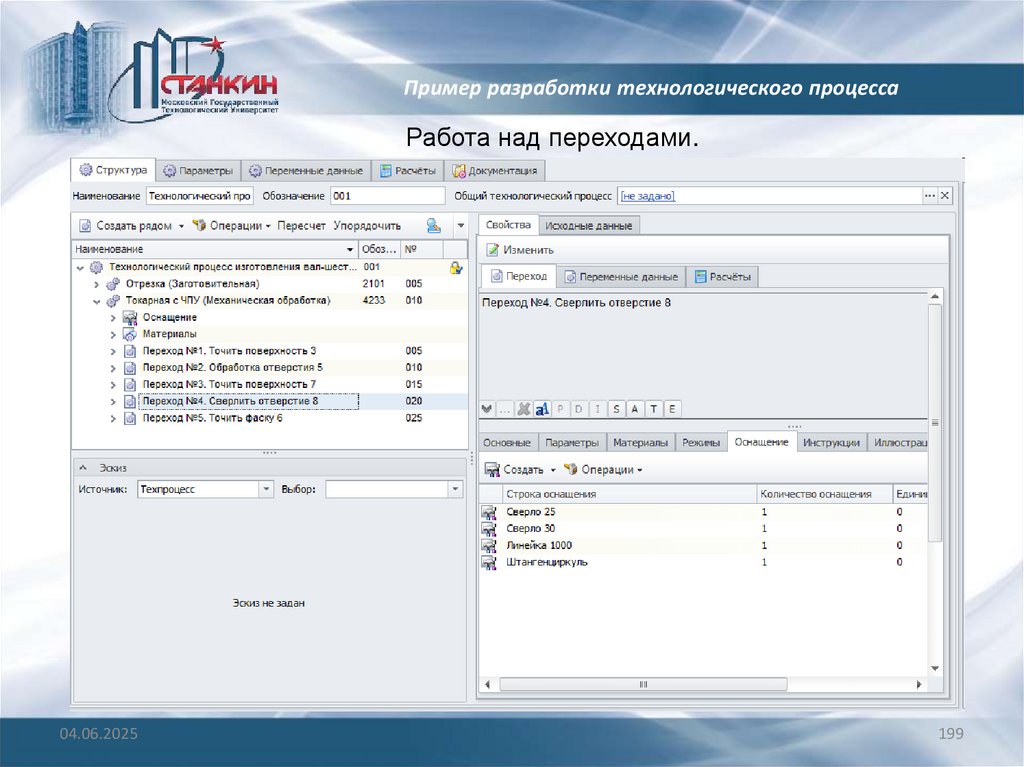

Работа над переходами.
04.06.2025
199

200.

Пример разработки технологического процесса

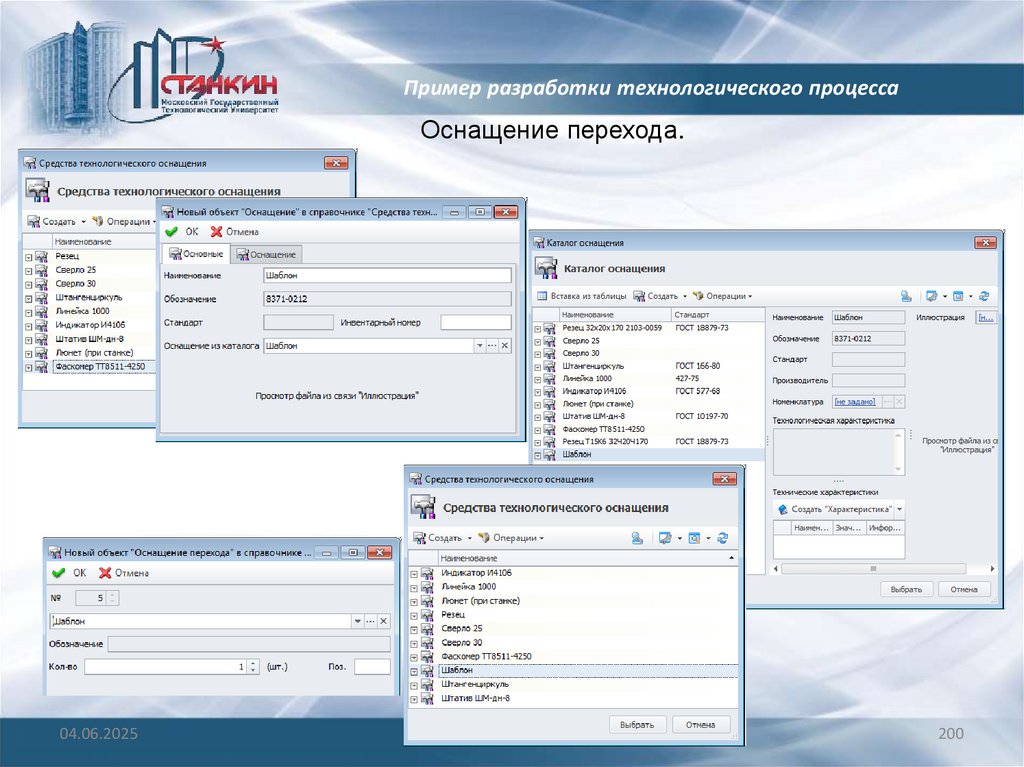

Оснащение перехода.
04.06.2025
200

201.

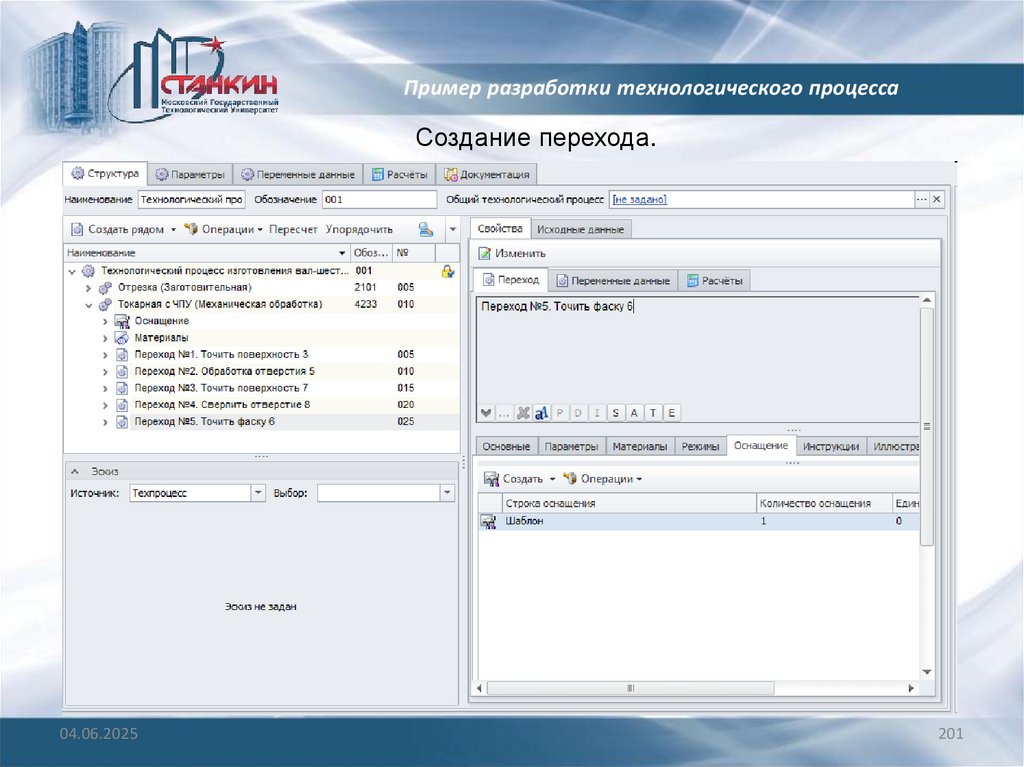

Пример разработки технологического процесса
Создание перехода.
04.06.2025
201

202.

Пример разработки технологического процесса
Оснащение перехода.
04.06.2025
202

203.

Пример разработки технологического процесса
Задание материала для перехода.
04.06.2025
203

204.

Пример разработки технологического процесса

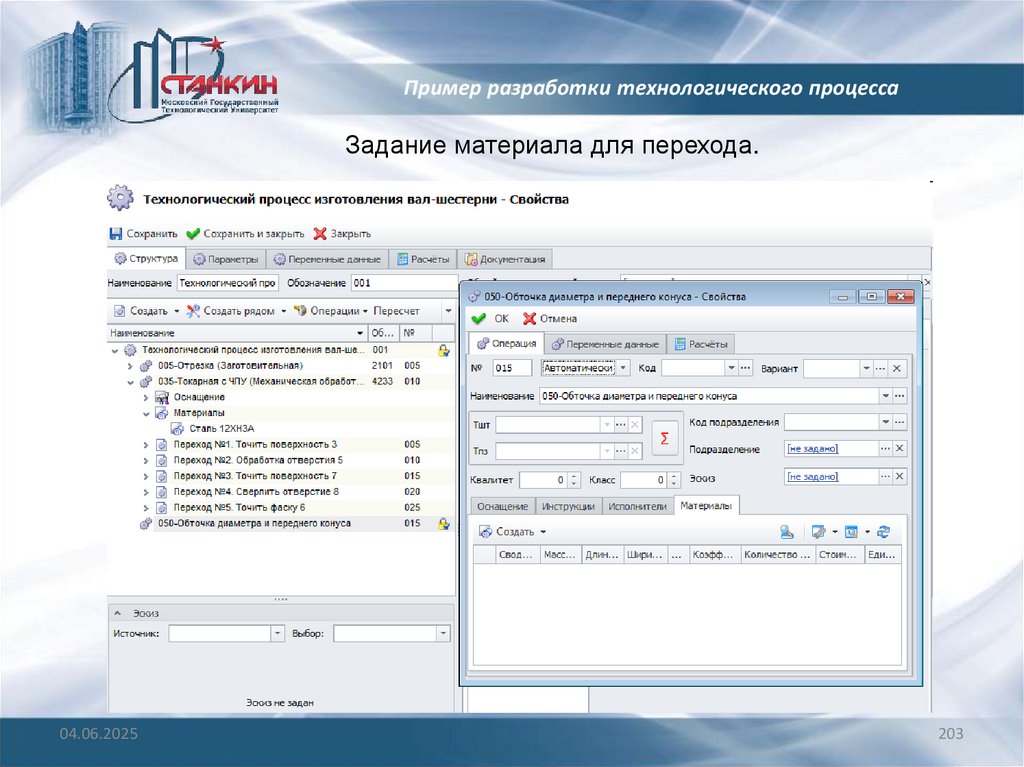

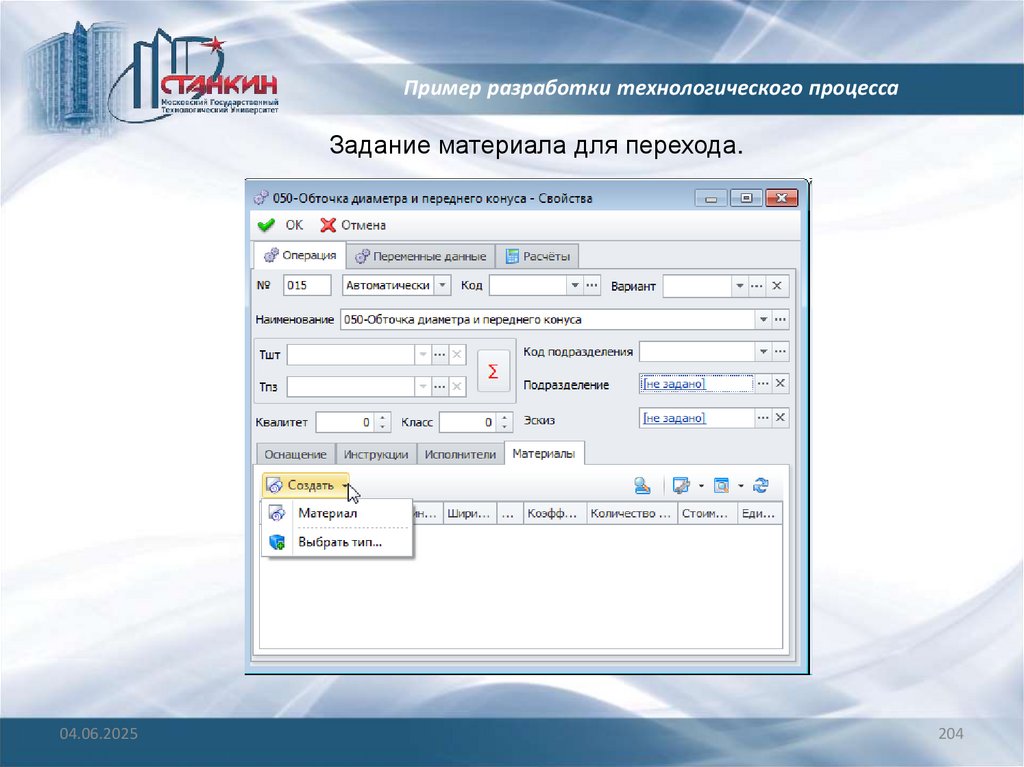

Задание материала для перехода.
04.06.2025
204

205.

Пример разработки технологического процесса

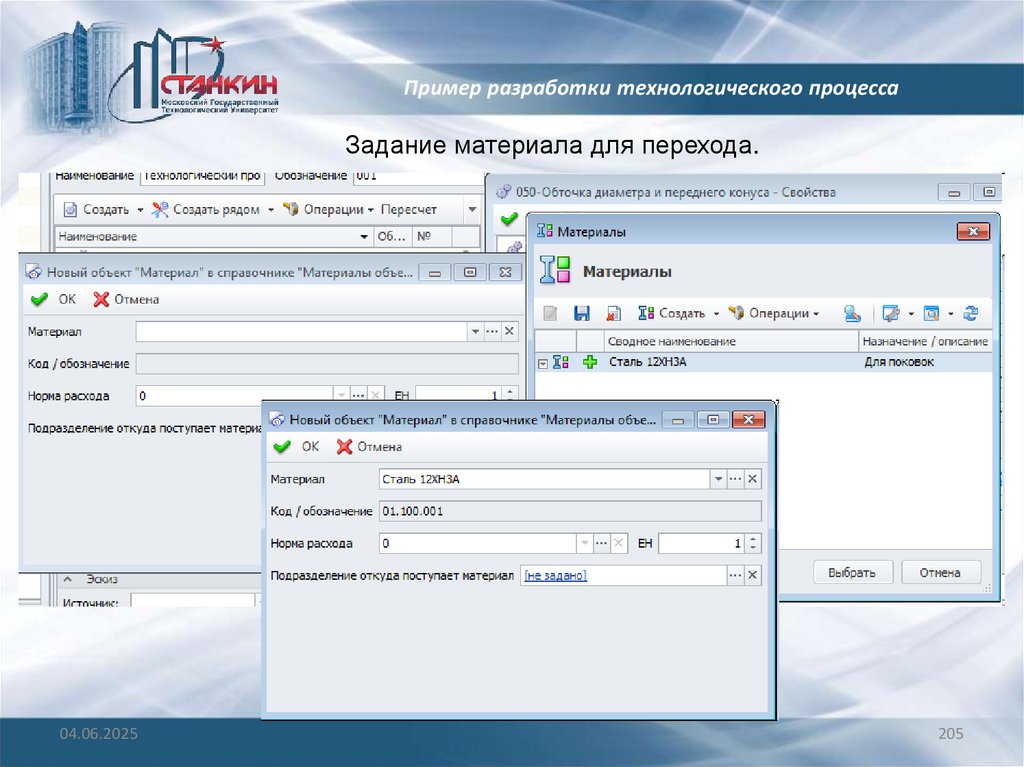

Задание материала для перехода.
04.06.2025
205

206.

Пример разработки технологического процесса
Оснащение для перехода.
04.06.2025
206

207.

Пример разработки технологического процесса
Задание параметра шероховатости для перехода.
04.06.2025
207

208.

Пример разработки технологического процесса

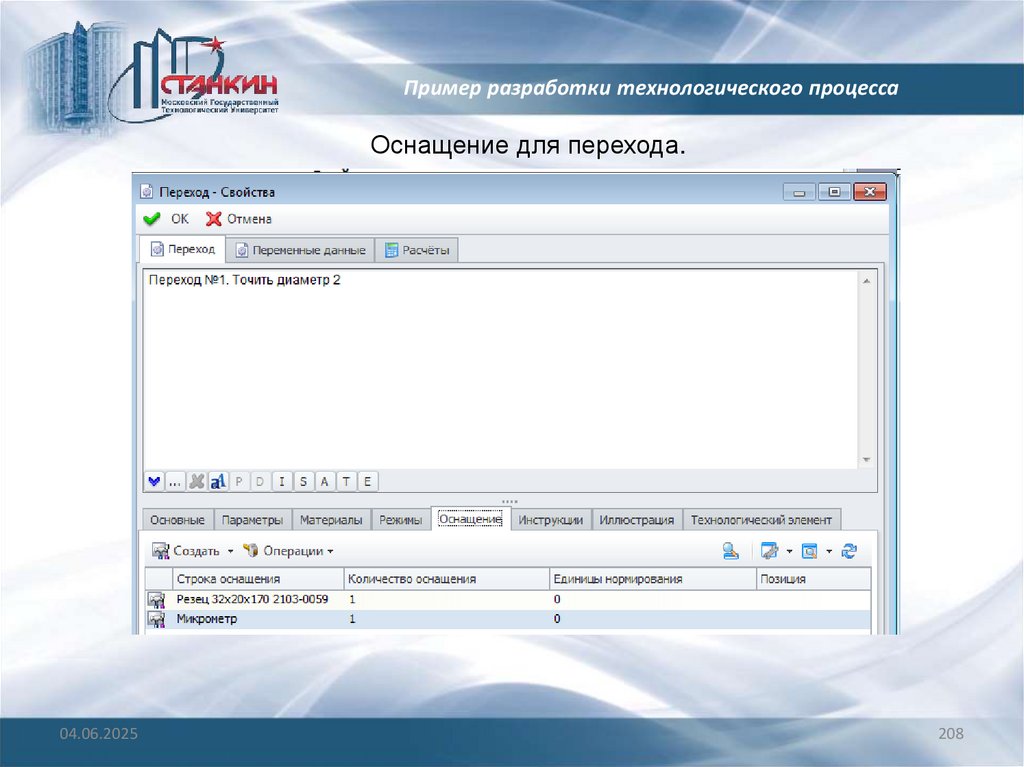

Оснащение для перехода.
04.06.2025
208

209.

Пример разработки технологического процесса

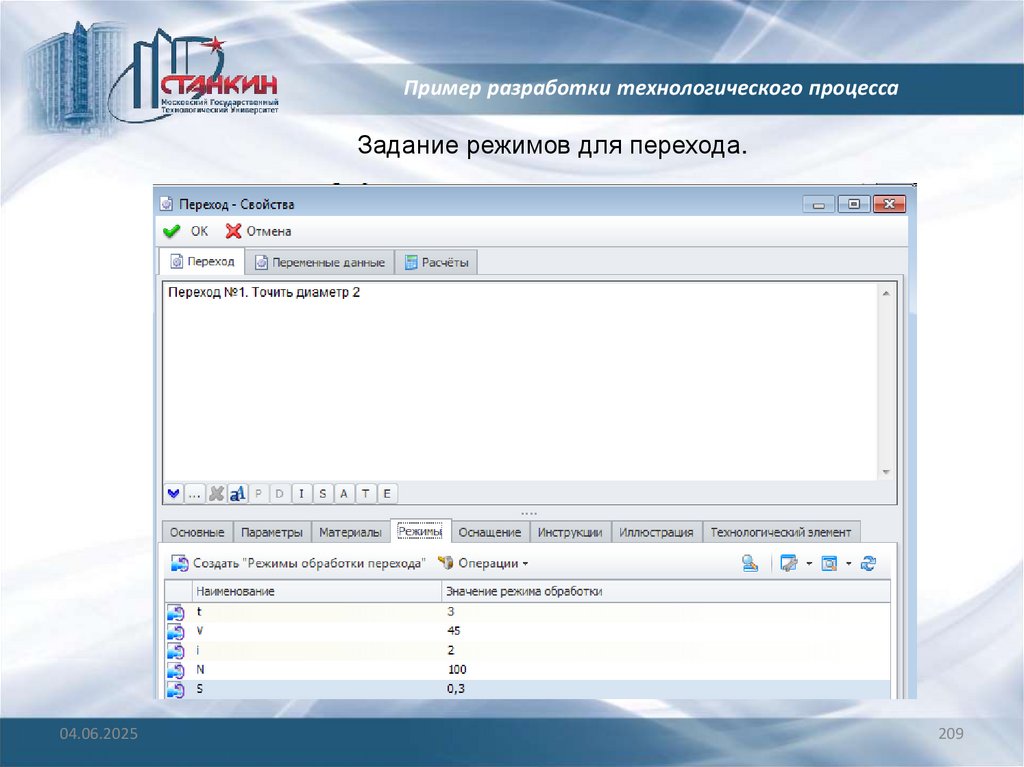

Задание режимов для перехода.
04.06.2025
209

210.

Пример разработки технологического процесса
Задание параметра шероховатости для
перехода.
04.06.2025
210

211.

Пример разработки технологического процесса
Задание материала для перехода.
04.06.2025
211

212.

Пример разработки технологического процесса
Основные параметры перехода.
04.06.2025
212

213.

Пример разработки технологического процесса

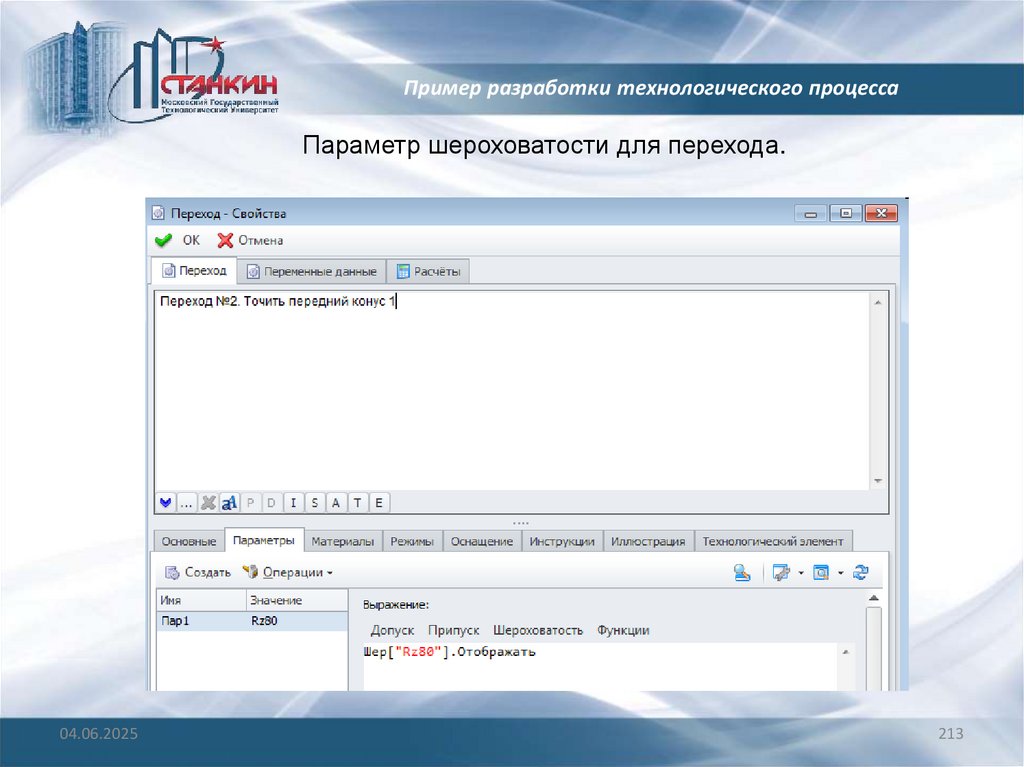

Параметр шероховатости для перехода.
04.06.2025
213

214.

Пример разработки технологического процесса

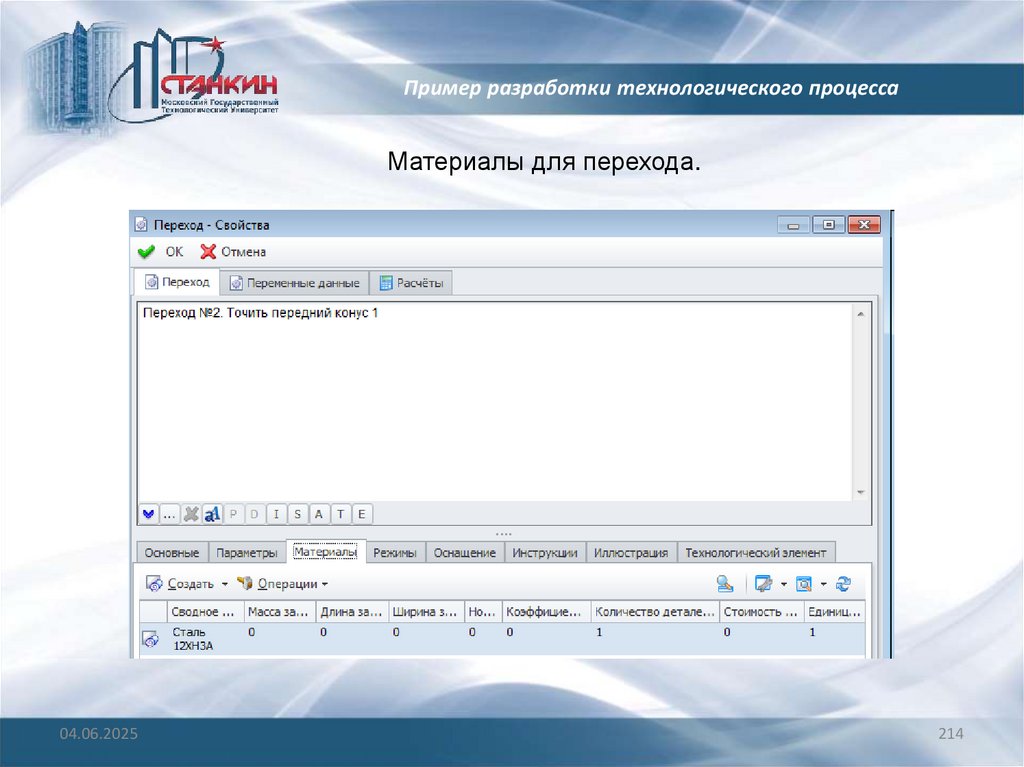

Материалы для перехода.
04.06.2025
214

215.

Пример разработки технологического процесса

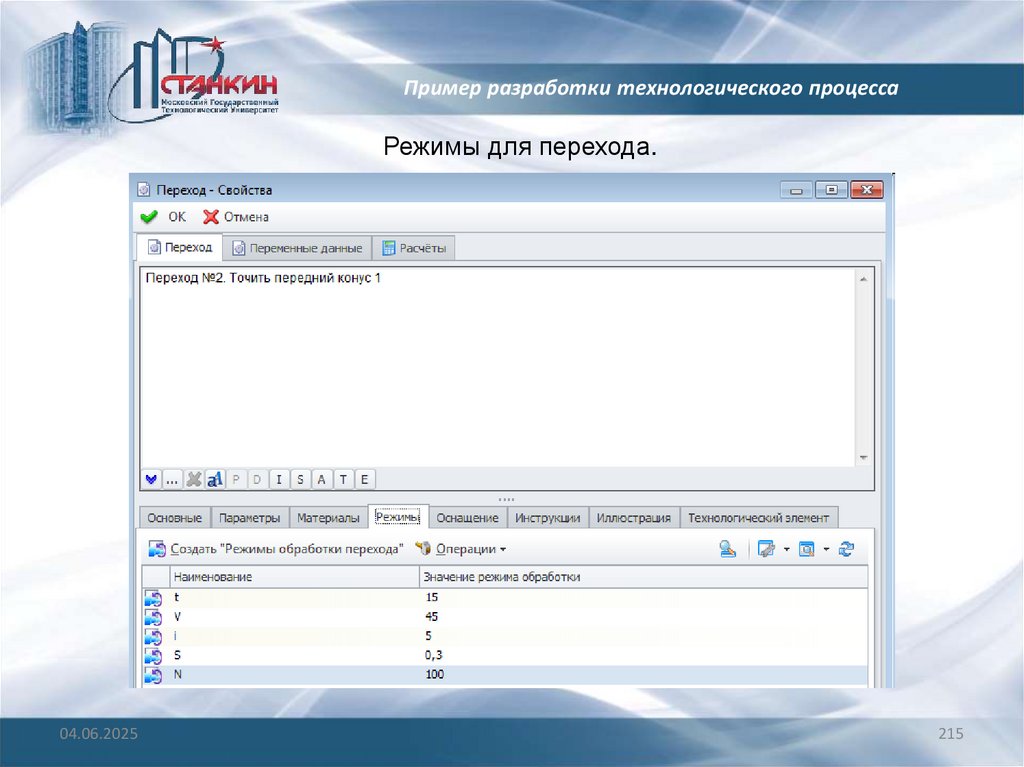

Режимы для перехода.
04.06.2025
215

216.

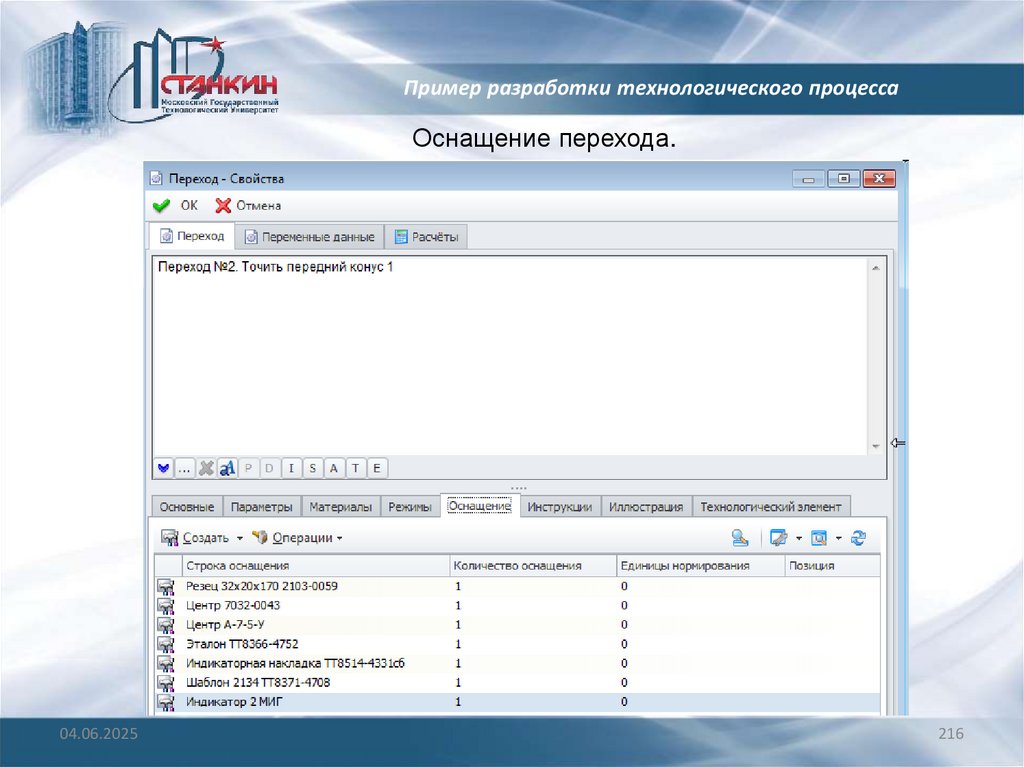

Пример разработки технологического процесса
Оснащение перехода.
04.06.2025
216

217.

Пример разработки технологического процесса

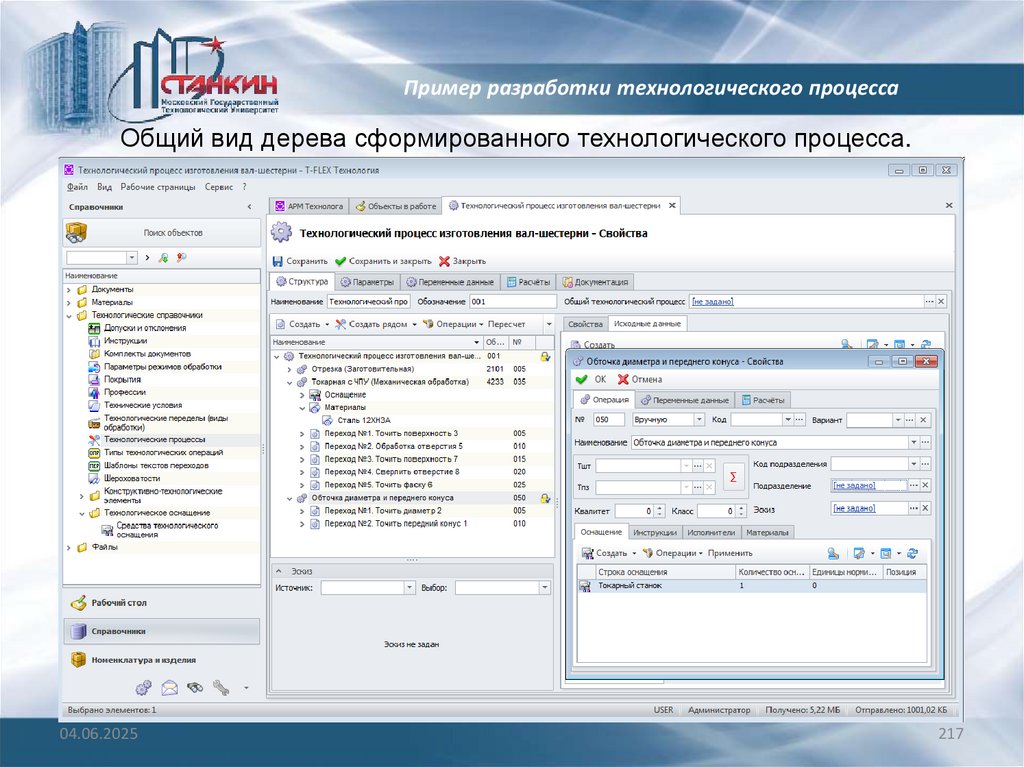

Общий вид дерева сформированного технологического процесса.
04.06.2025
217

218.

Пример разработки технологического процесса
Конечным результатом
технологической подготовки
производства является
получение технологической
документации, необходимой
для осуществления
производственной
деятельности. Поэтому после
того, как в технологический
процесс занесены все
необходимые данные по всем
операциям и переходам,
можно переходить к
генерации форм документов,
т.е. к получению
технологической
документации.
04.06.2025
218

219.

Пример разработки технологического процесса
Документацию можно формировать отдельно для операций.
04.06.2025
219

220.

Пример разработки технологического процесса

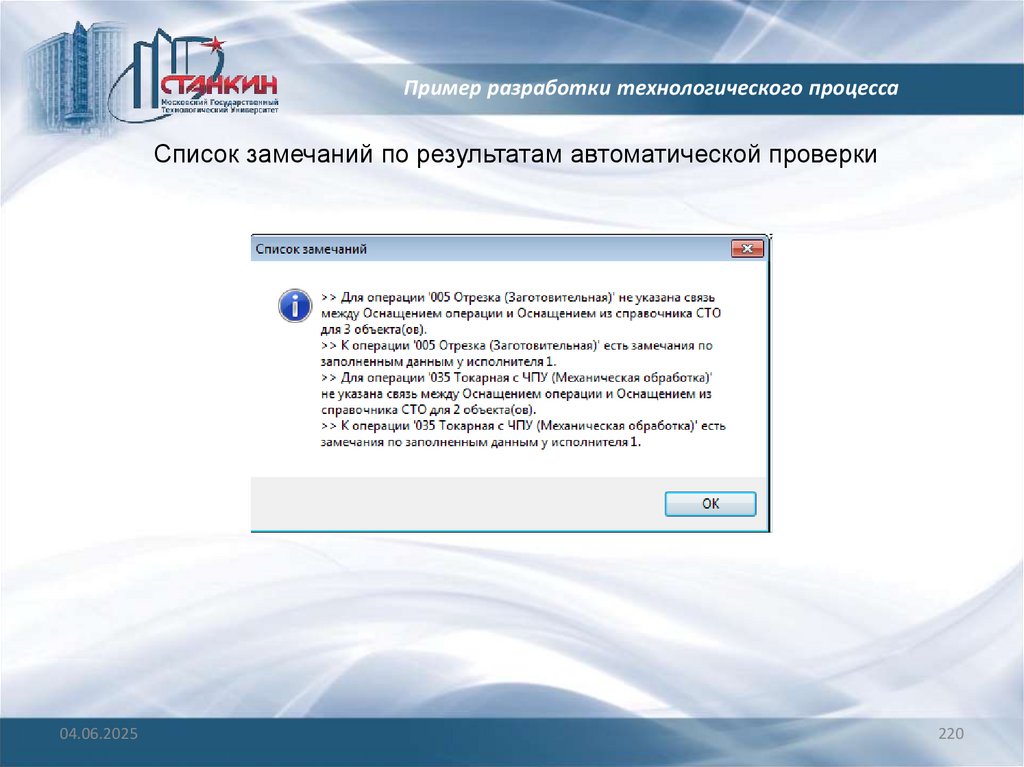

Список замечаний по результатам автоматической проверки
04.06.2025
220

221.

Пример разработки технологического процесса

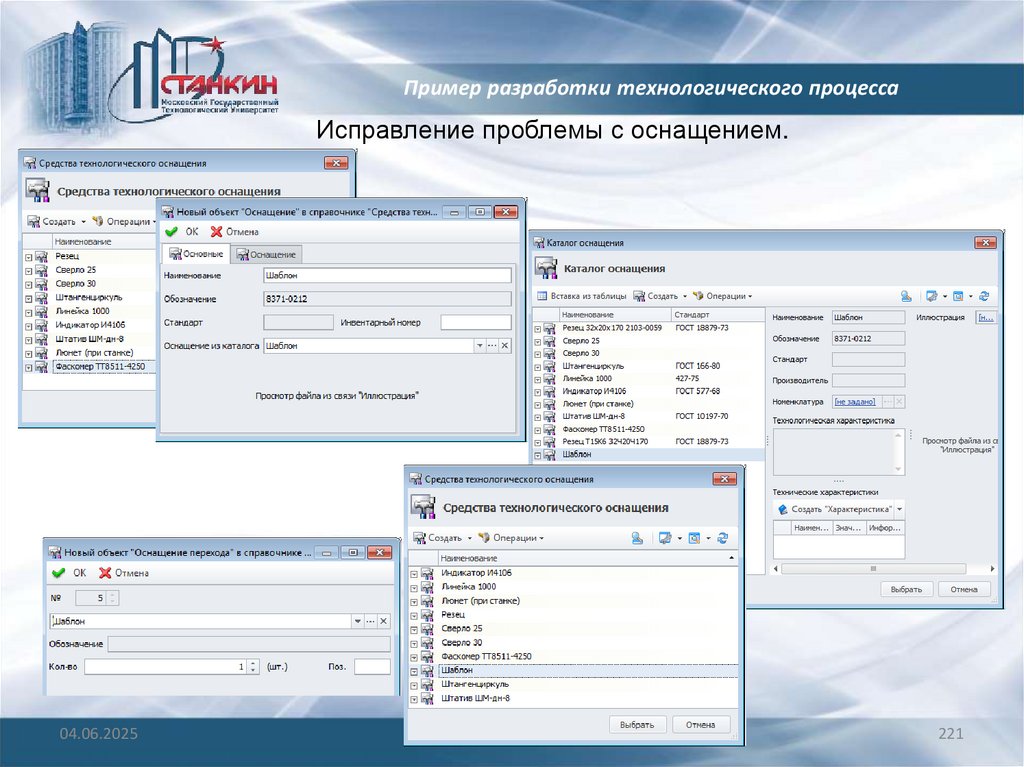

Исправление проблемы с оснащением.
04.06.2025
221

222.

Пример разработки технологического процесса

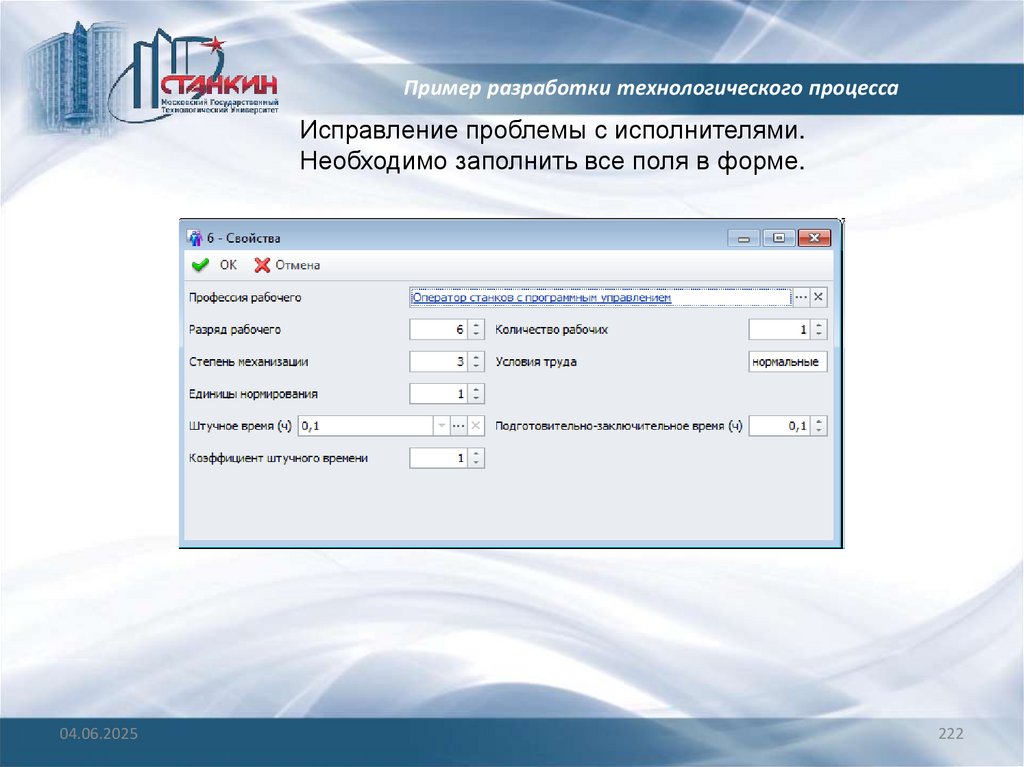

Исправление проблемы с исполнителями.
Необходимо заполнить все поля в форме.
04.06.2025
222

223.

Пример разработки технологического процесса

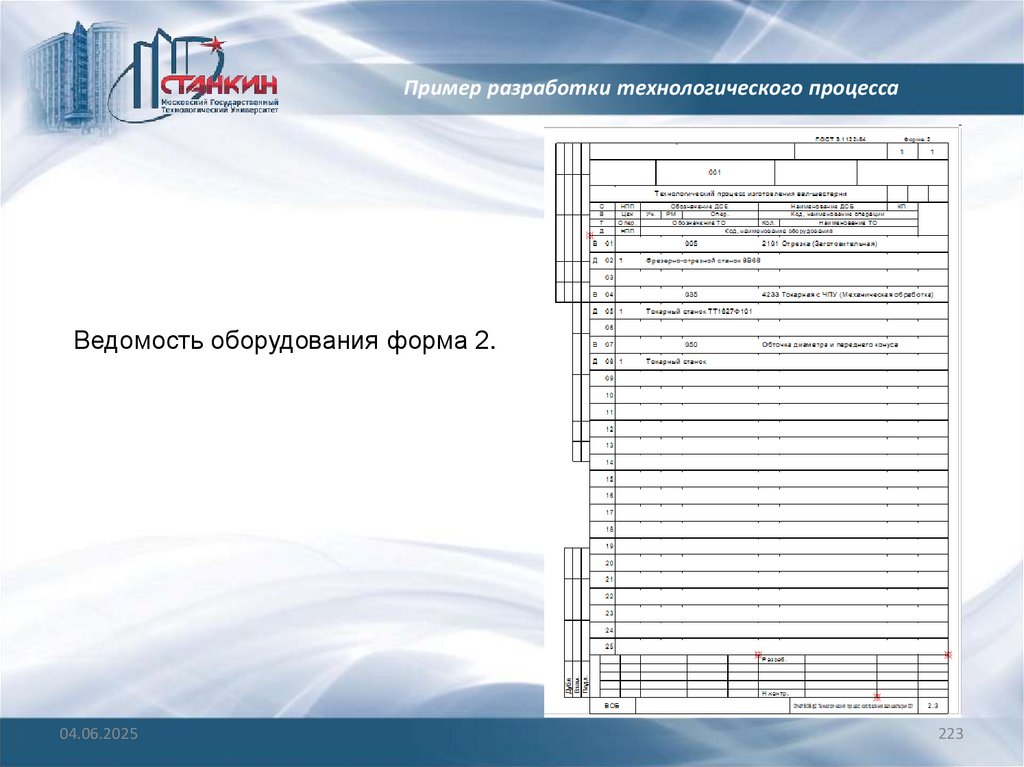

Ведомость оборудования форма 2.
04.06.2025
223

224.

Пример разработки технологического процесса

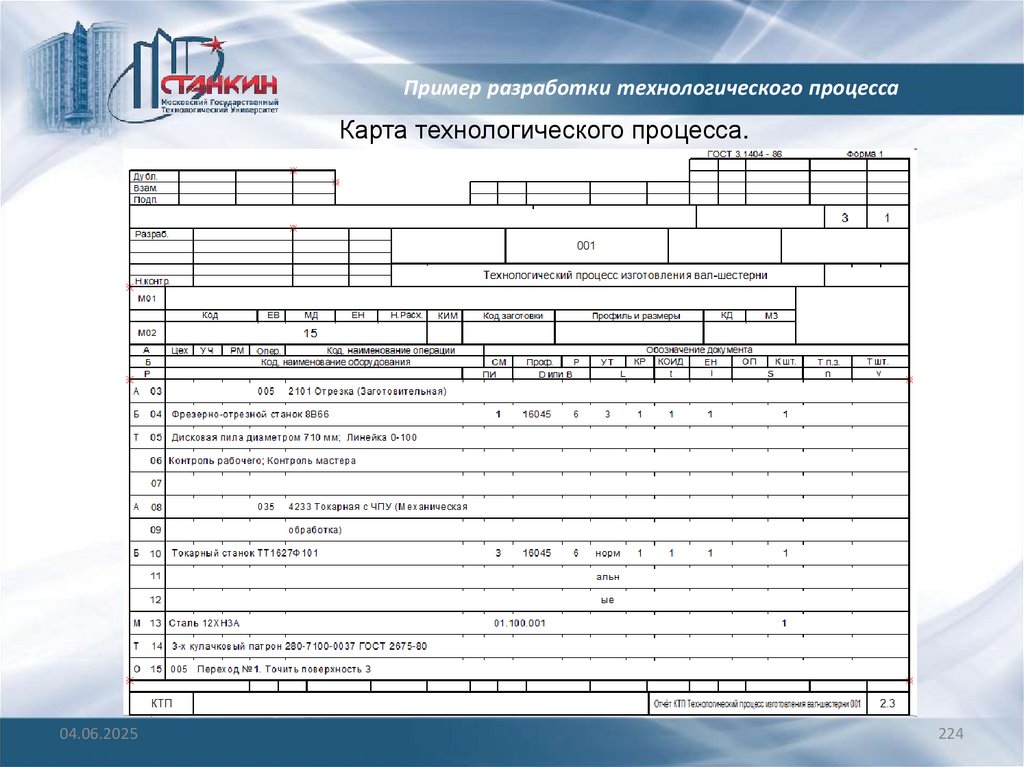

Карта технологического процесса.
04.06.2025
224

225.

Пример разработки технологического процесса

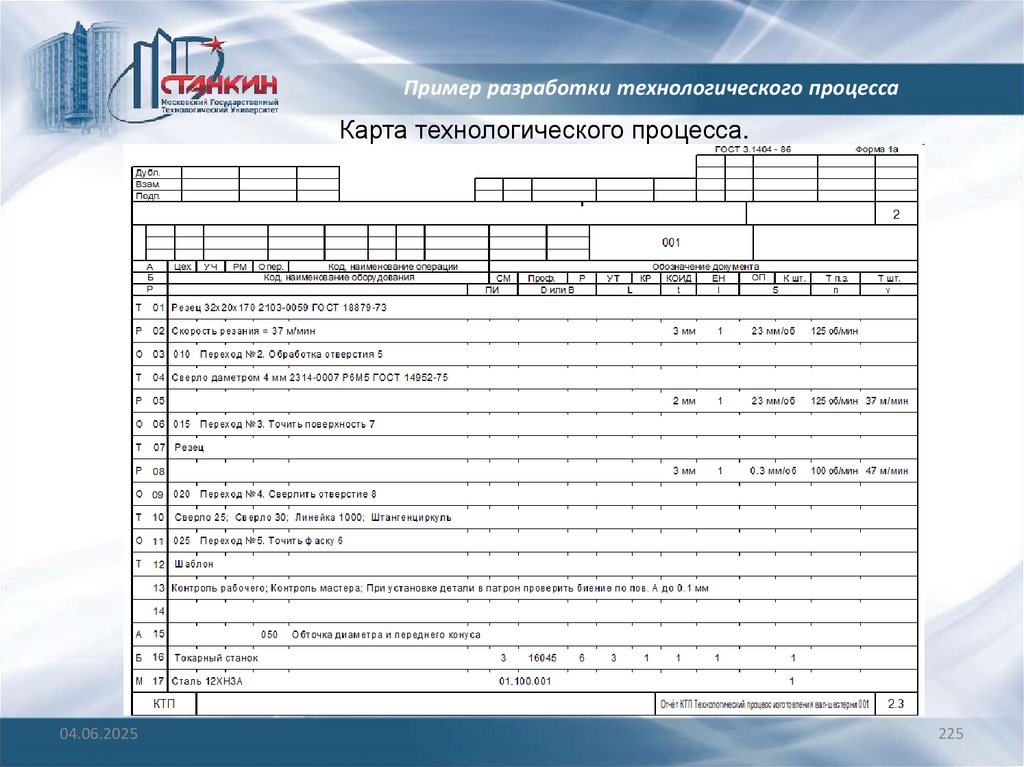

Карта технологического процесса.
04.06.2025
225

226.

Пример разработки технологического процесса

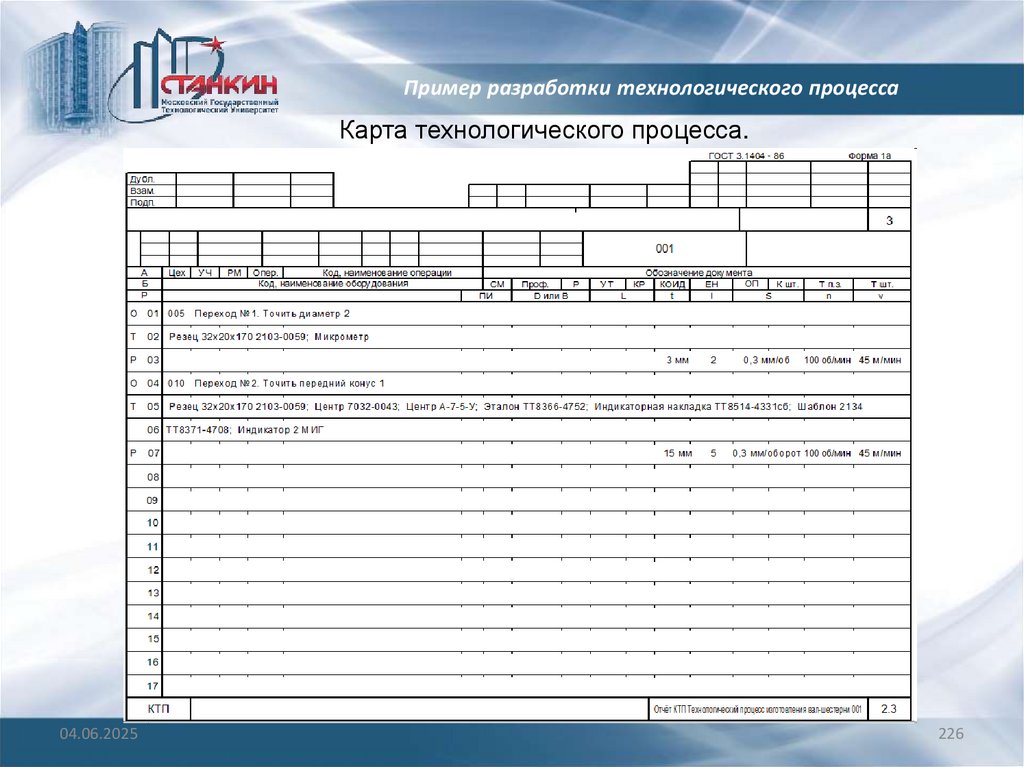

Карта технологического процесса.
04.06.2025
226

227.

Пример разработки технологического процесса

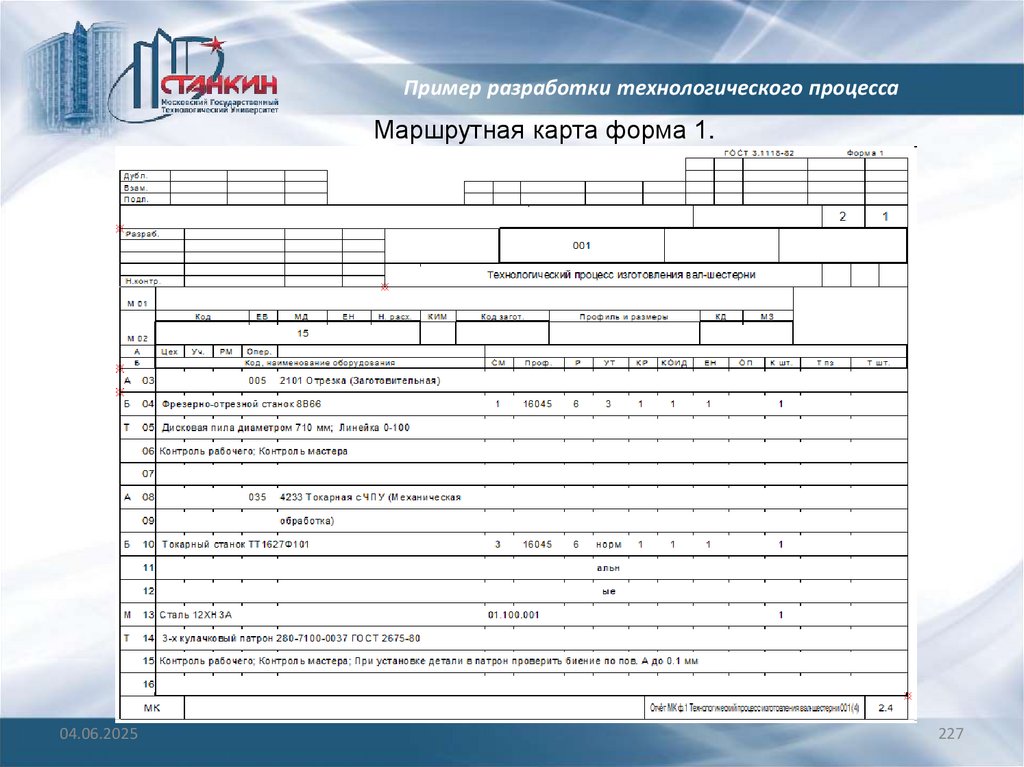

Маршрутная карта форма 1.
04.06.2025
227

228.

Пример разработки технологического процесса
Маршрутная карта форма 1.
04.06.2025
228

229.

Пример разработки технологического процесса
Маршрутная карта форма 3.
04.06.2025
229

230.

Пример разработки технологического процесса
Маршрутно-операционная карта форма 1.
04.06.2025
230

231.

Пример разработки технологического процесса

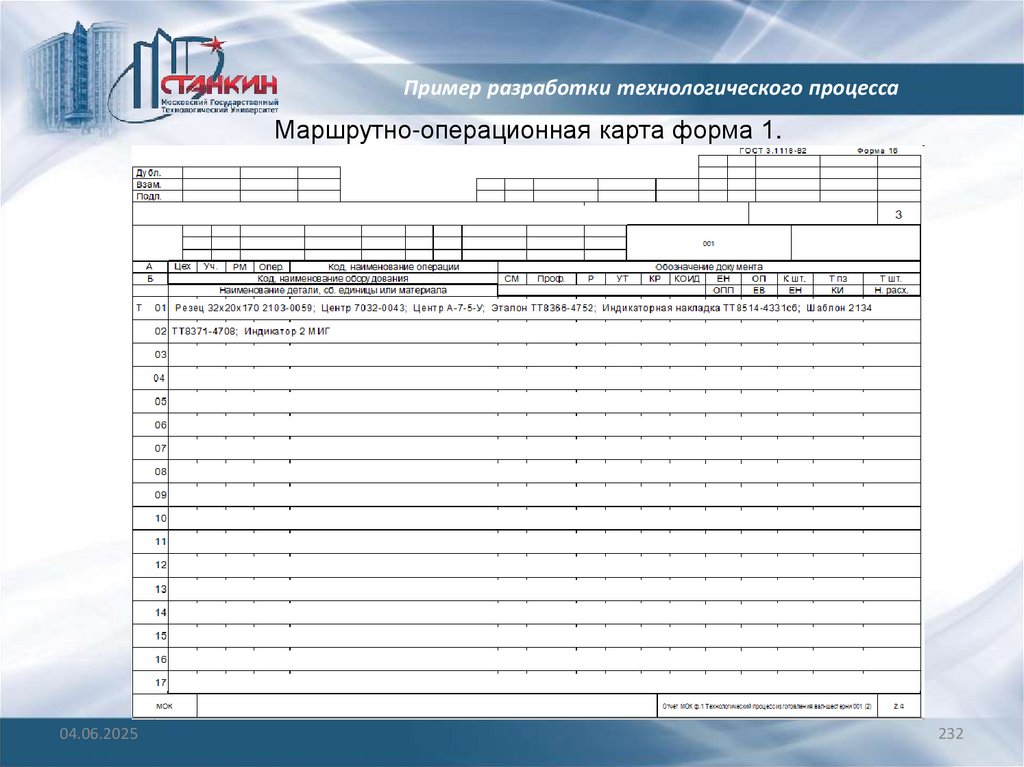

Маршрутно-операционная карта форма 1.
04.06.2025
231

232.

Пример разработки технологического процесса
Маршрутно-операционная карта форма 1.
04.06.2025
232

233.

Пример разработки технологического процесса

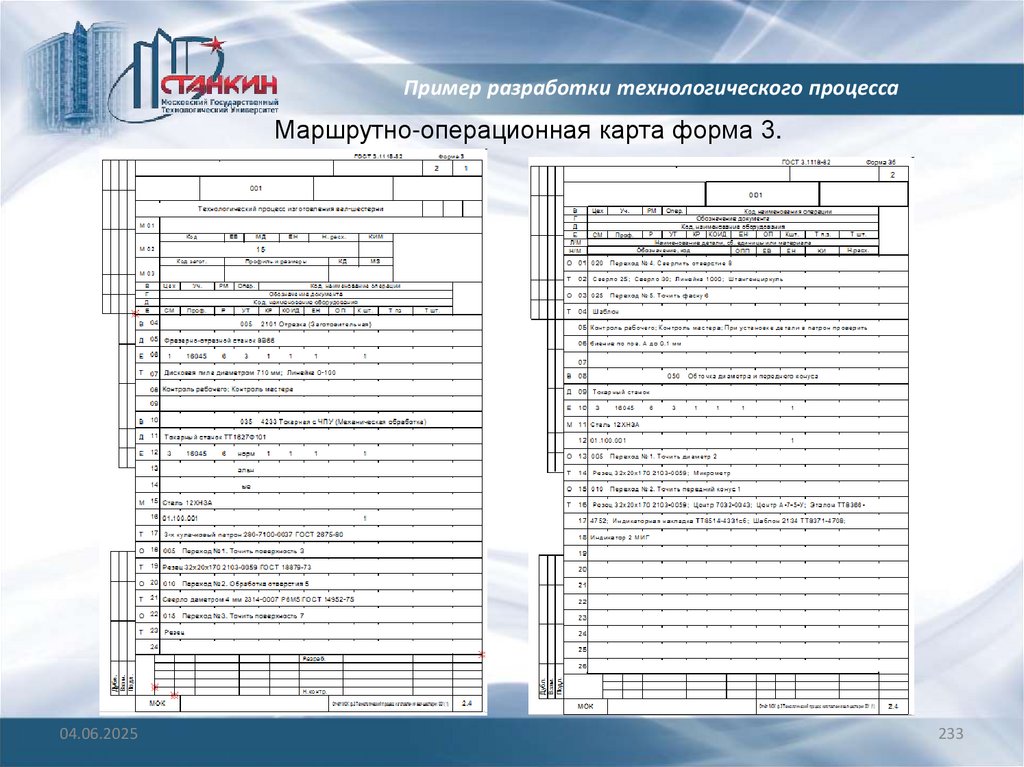

Маршрутно-операционная карта форма 3.
04.06.2025
233

234.

Пример разработки технологического процесса

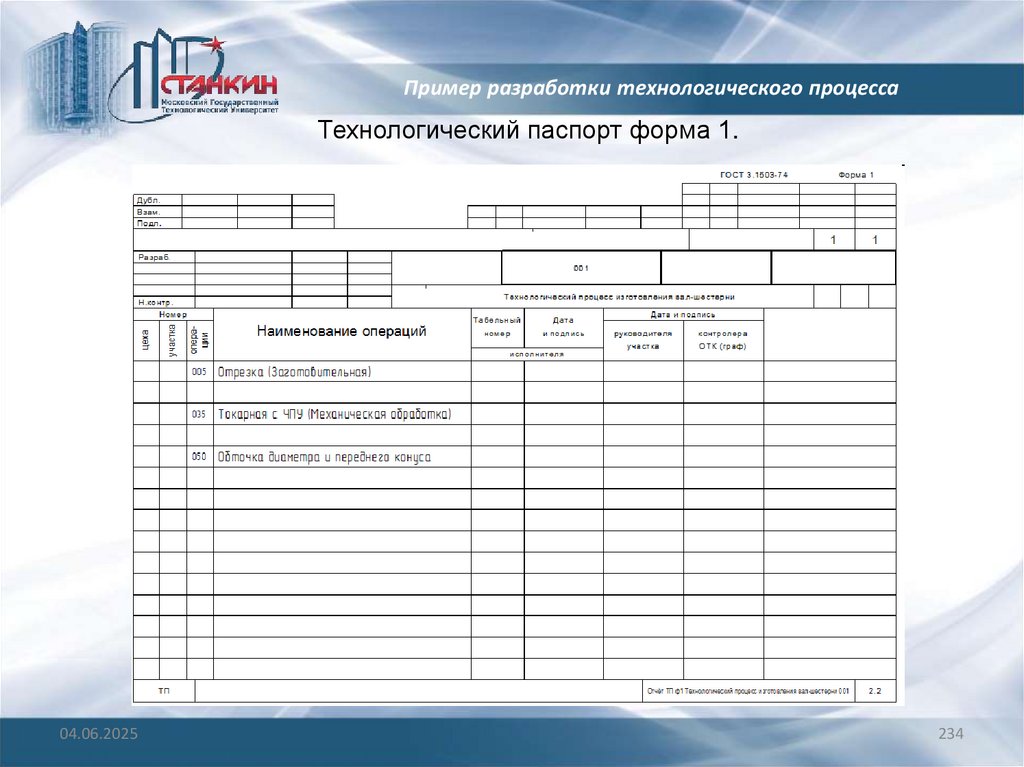

Технологический паспорт форма 1.
04.06.2025
234

235.

Пример разработки технологического процесса

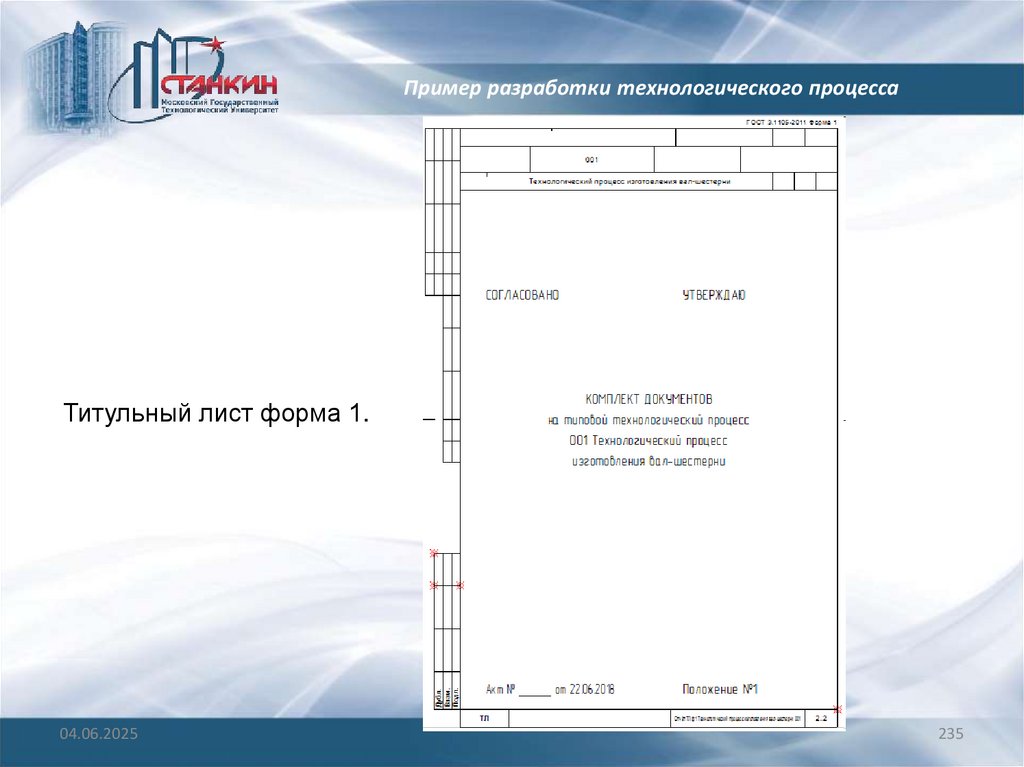

Титульный лист форма 1.
04.06.2025
235

236.

Пример разработки технологического процесса

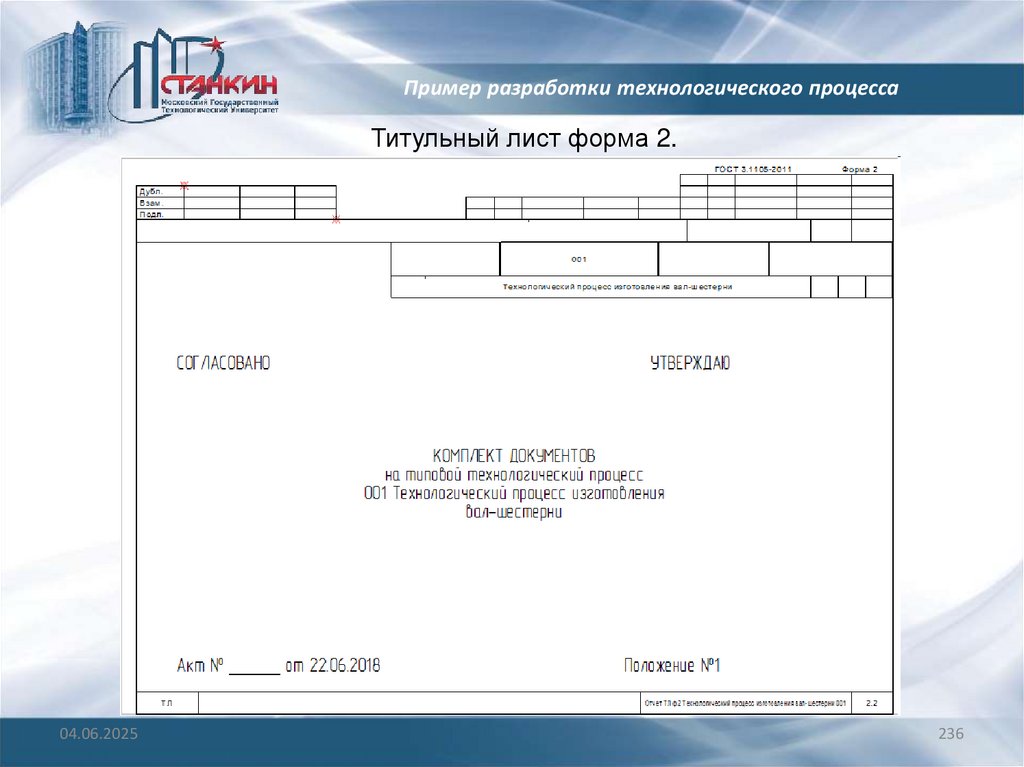

Титульный лист форма 2.
04.06.2025
236

237.

Пример разработки технологического процесса
Титульный лист форма 3.
04.06.2025
237

238.

Пример разработки технологического процесса
Операционная карта форма 3.
04.06.2025
238

239.

Пример разработки технологического процесса
Операционная карта форма 3.
04.06.2025
239

240.

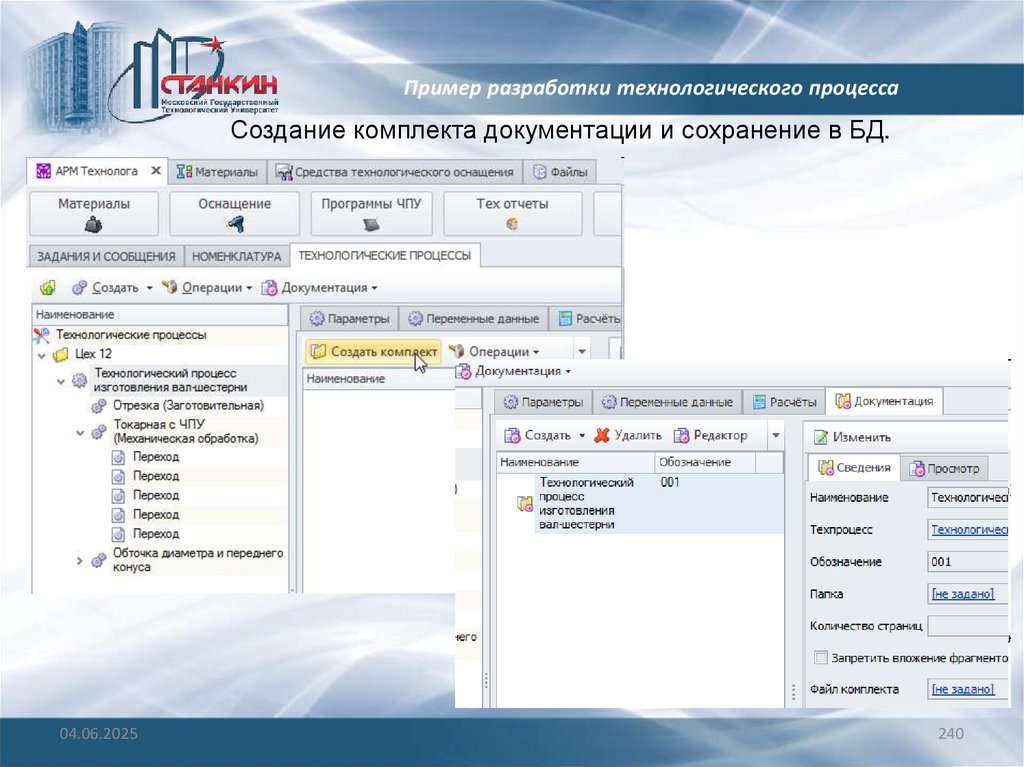

Пример разработки технологического процесса
Создание комплекта документации и сохранение в БД.
04.06.2025
240

241.

Пример разработки технологического процесса

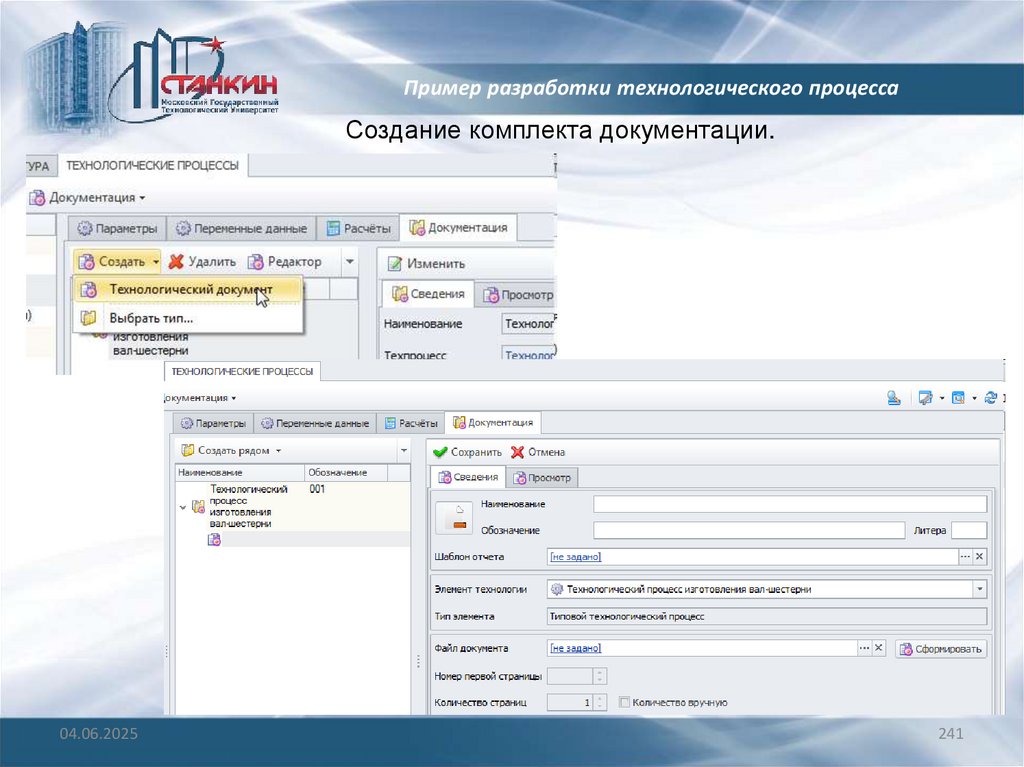

Создание комплекта документации.
04.06.2025
241

242.

Пример разработки технологического процесса

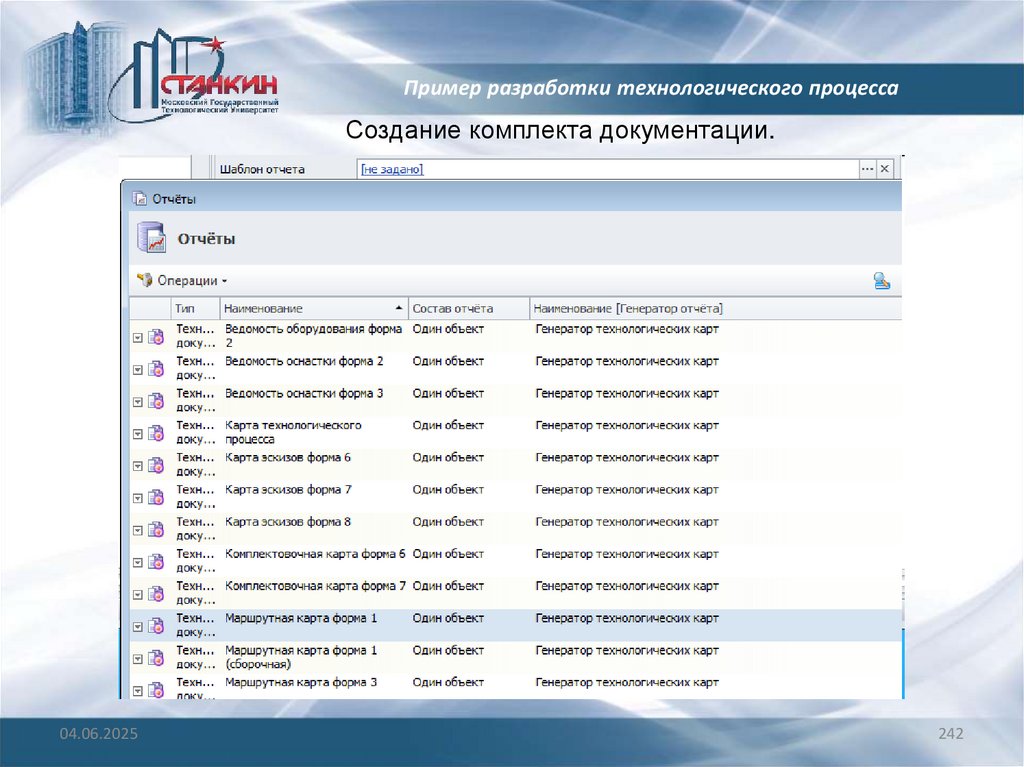

Создание комплекта документации.
04.06.2025
242

243.

Пример разработки технологического процесса
Создание комплекта документации.
04.06.2025
243

244.

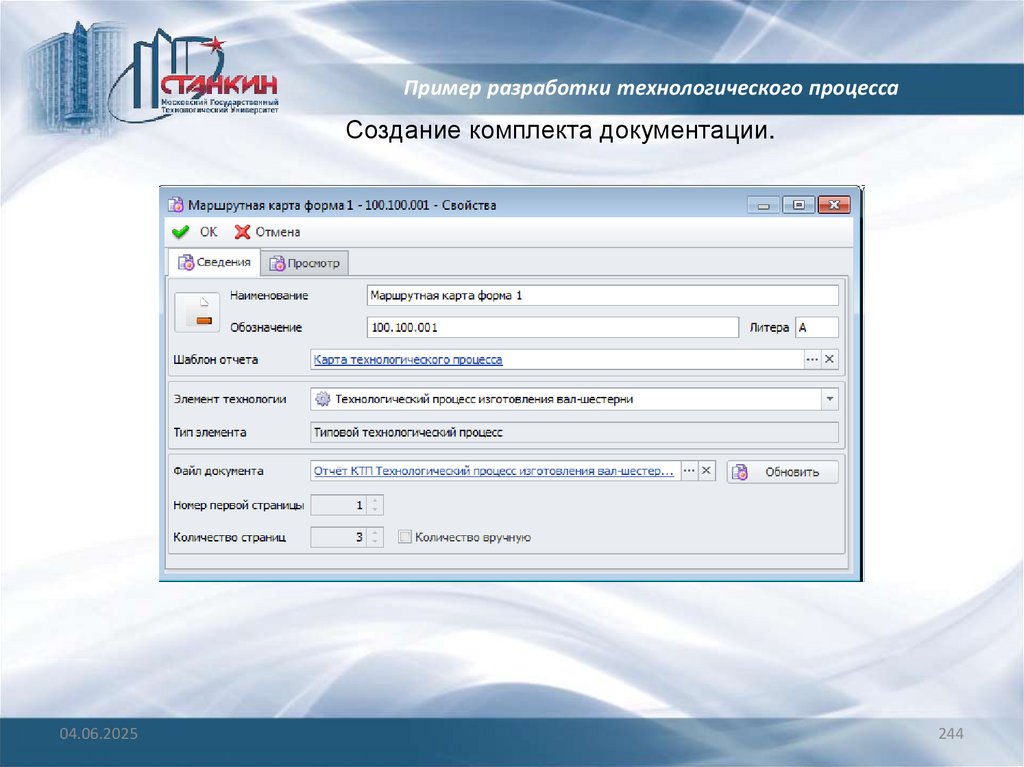

Пример разработки технологического процесса
Создание комплекта документации.
04.06.2025
244

245.

Пример разработки технологического процесса
Создание комплекта документации.
04.06.2025
245

246.

Пример разработки технологического процесса
Создание комплекта документации.
04.06.2025
246

247.

Пример разработки технологического процесса
Создание комплекта документации.
04.06.2025
247

248.

Пример разработки технологического процесса
Создание комплекта документации.
04.06.2025
248

249.

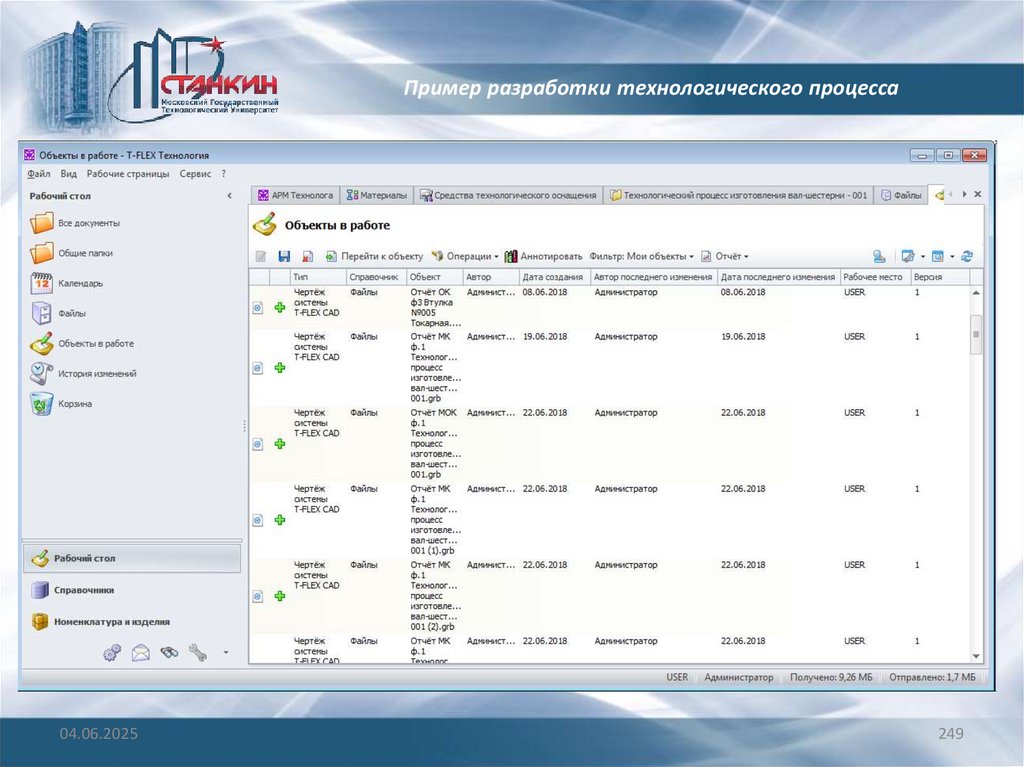

Пример разработки технологического процесса
04.06.2025
249

250.

СПАСИБО ЗА
ВНИМАНИЕ !
04.06.2025
250
