Проектирование авиационных и ракетных двигателей. Лекция 1. Введение в специальность

1.

ВВЕДЕНИЕВСПЕЦИАЛЬНОСТЬ
«Проектирование авиационных
иракетных двигателей»
Кафедра А8 «Двигатели и энергоустановки летательных аппаратов»

2.

ВВЕДЕНИЕВСПЕЦИАЛЬНОСТЬ

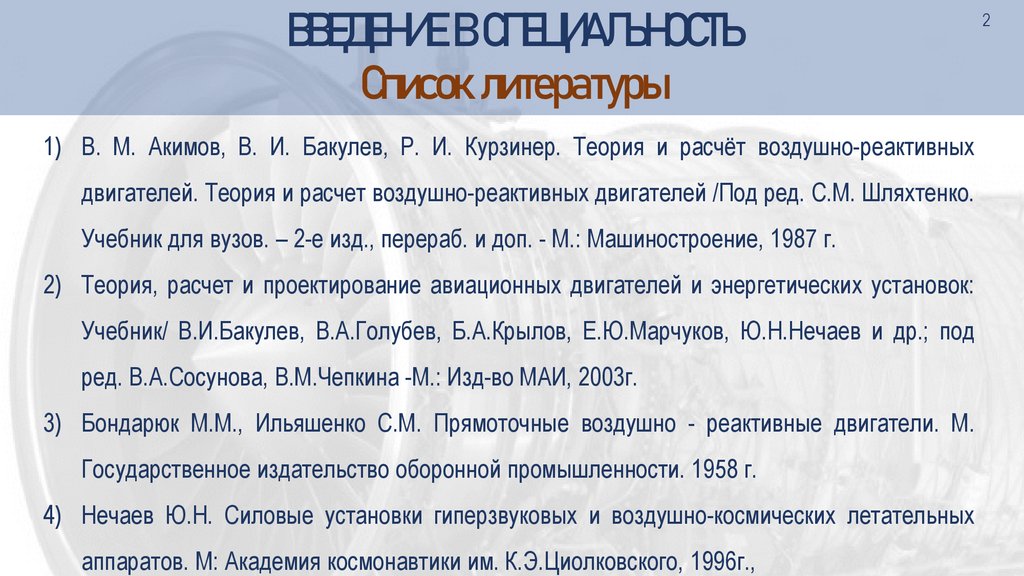

Список литературы
1) В. М. Акимов, В. И. Бакулев, Р. И. Курзинер. Теория и расчёт воздушно-реактивных
двигателей. Теория и расчет воздушно-реактивных двигателей /Под ред. С.М. Шляхтенко.
Учебник для вузов. – 2-е изд., перераб. и доп. - М.: Машиностроение, 1987 г.
2) Теория, расчет и проектирование авиационных двигателей и энергетических установок:
Учебник/ В.И.Бакулев, В.А.Голубев, Б.А.Крылов, Е.Ю.Марчуков, Ю.Н.Нечаев и др.; под
ред. В.А.Сосунова, В.М.Чепкина -М.: Изд-во МАИ, 2003г.
3) Бондарюк М.М., Ильяшенко С.М. Прямоточные воздушно - реактивные двигатели. М.
Государственное издательство оборонной промышленности. 1958 г.
4) Нечаев Ю.Н. Силовые установки гиперзвуковых и воздушно-космических летательных
аппаратов. М: Академия космонавтики им. К.Э.Циолковского, 1996г.,
2

3.

ВВЕДЕНИЕВДИСЦИПЛИНУ
3

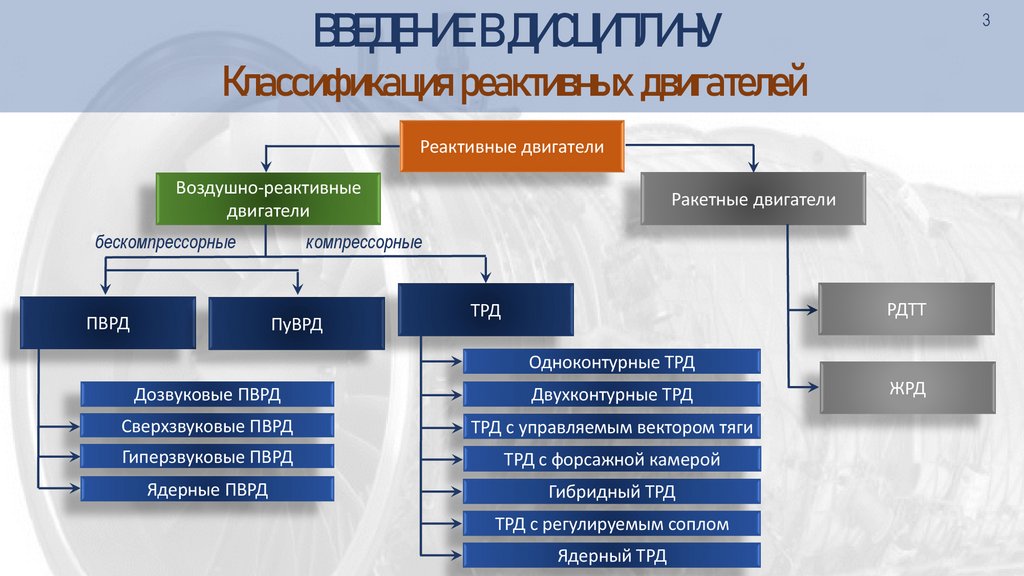

Классификация реактивных двигателей
Реактивные двигатели
Воздушно-реактивные
двигатели
бескомпрессорные
ПВРД
Ракетные двигатели
компрессорные
ПуВРД
РДТТ
ТРД
Одноконтурные ТРД
Дозвуковые ПВРД
Двухконтурные ТРД
Сверхзвуковые ПВРД
ТРД с управляемым вектором тяги
Гиперзвуковые ПВРД
ТРД с форсажной камерой
Ядерные ПВРД
Гибридный ТРД
ТРД с регулируемым соплом
Ядерный ТРД
ЖРД

4.

ВВЕДЕНИЕВДИСЦИПЛИНУ
История создания реактивных двигателей

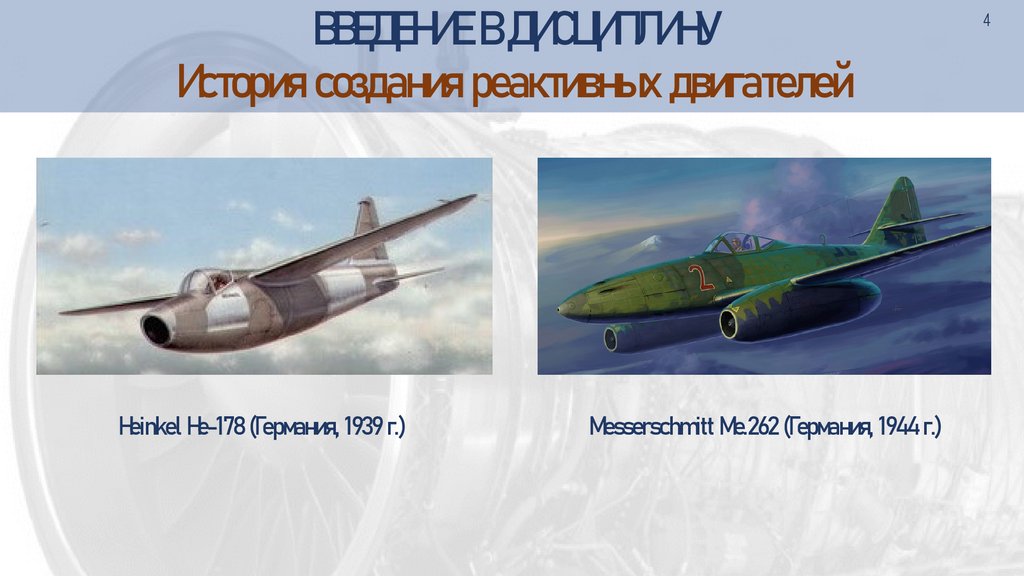

Heinkel He-178 (Германия, 1939 г.)
Messerschmitt Me.262 (Германия, 1944г.)
4

5.

ВВЕДЕНИЕВДИСЦИПЛИНУ
История создания реактивных двигателей

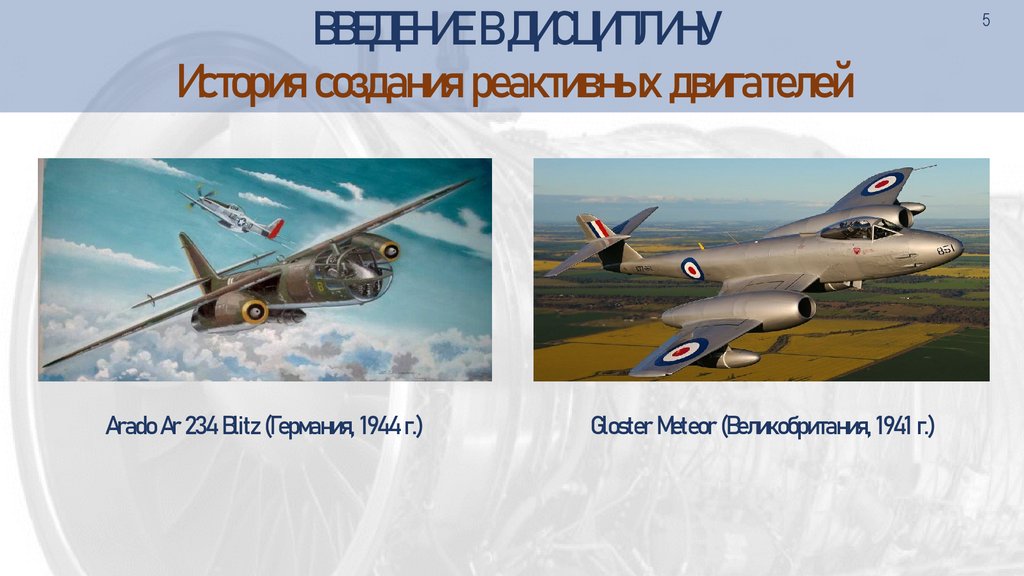

AradoAr234 Blitz (Германия, 1944г.)
GlosterMeteor (Великобритания, 1941 г.)
5

6.

ВВЕДЕНИЕВДИСЦИПЛИНУ
История создания реактивных двигателей

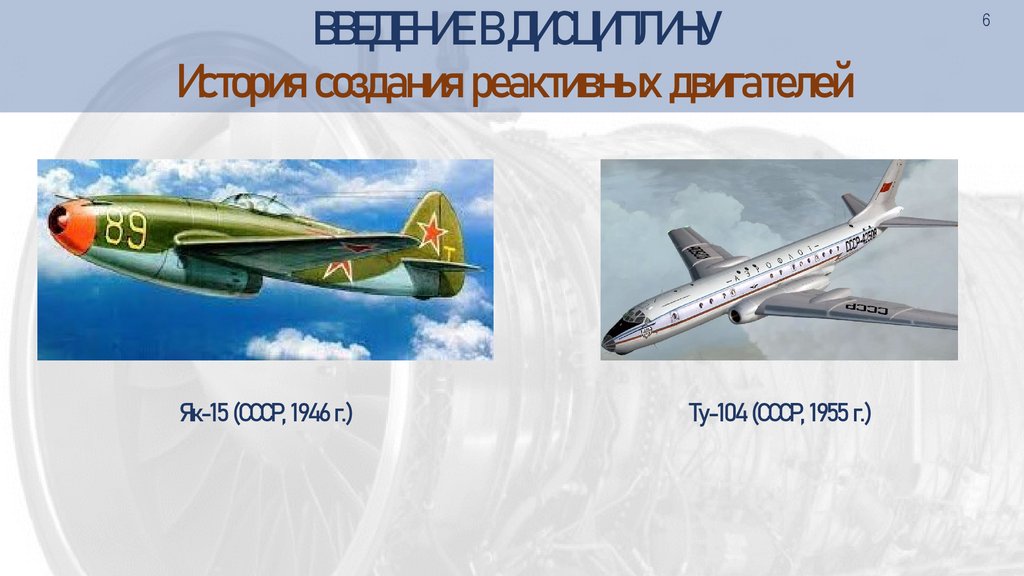

Як-15 (СССР, 1946 г.)
Ту-104 (СССР, 1955 г.)
6

7.

ВВЕДЕНИЕВДИСЦИПЛИНУ

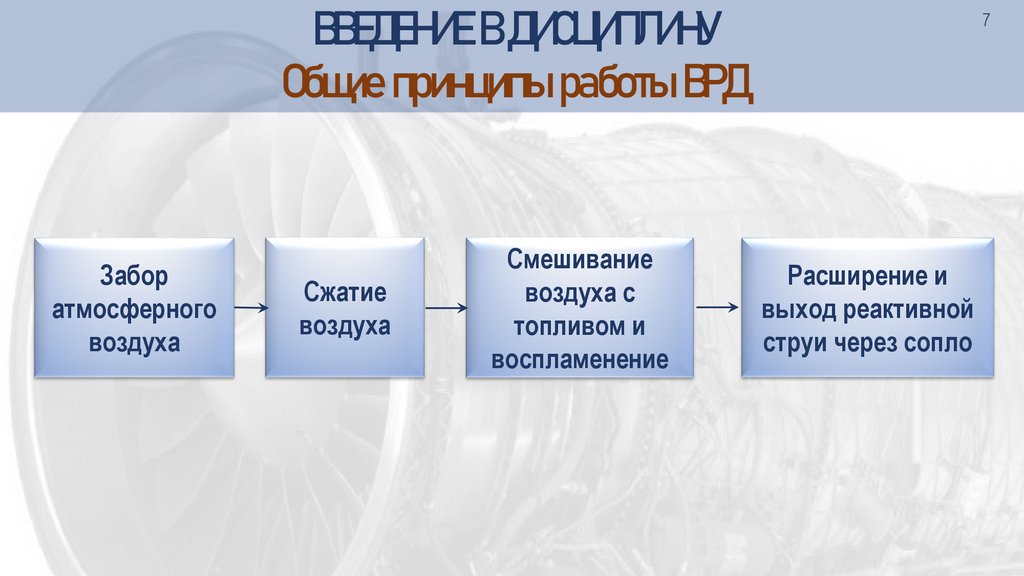

Общие принципы работыВРД
Забор
атмосферного
воздуха
Сжатие
воздуха
Смешивание
воздуха с
топливом и
воспламенение
7
Расширение и
выход реактивной
струи через сопло

8.

ВВЕДЕНИЕВДИСЦИПЛИНУ
8

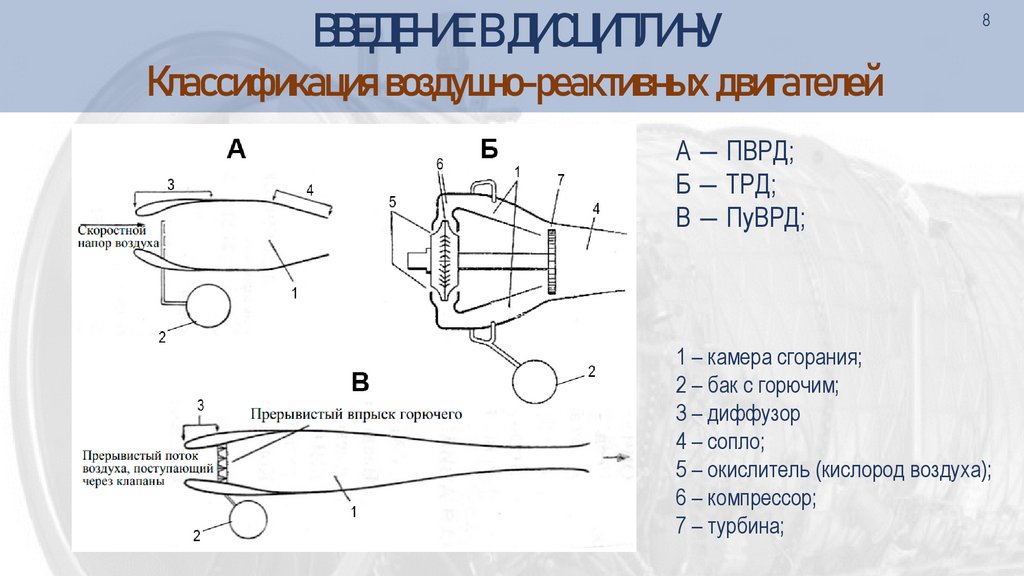

Классификация воздушно-реактивных двигателей
А ― ПВРД;
Б ― ТРД;
В ― ПуВРД;
1 – камера сгорания;
2 – бак с горючим;
3 – диффузор
4 – сопло;
5 – окислитель (кислород воздуха);
6 – компрессор;
7 – турбина;

9.

ВВЕДЕНИЕВДИСЦИПЛИНУ

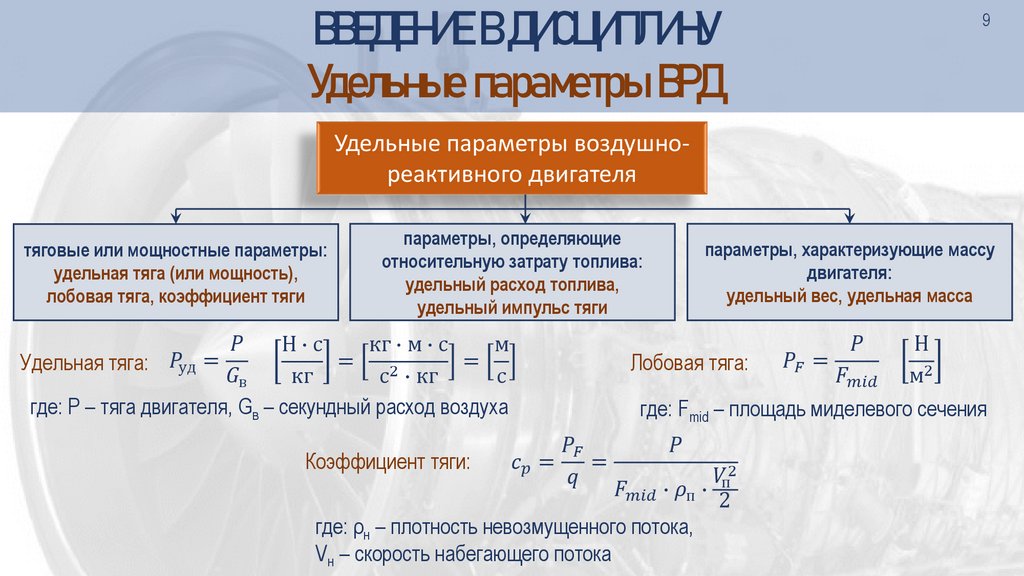

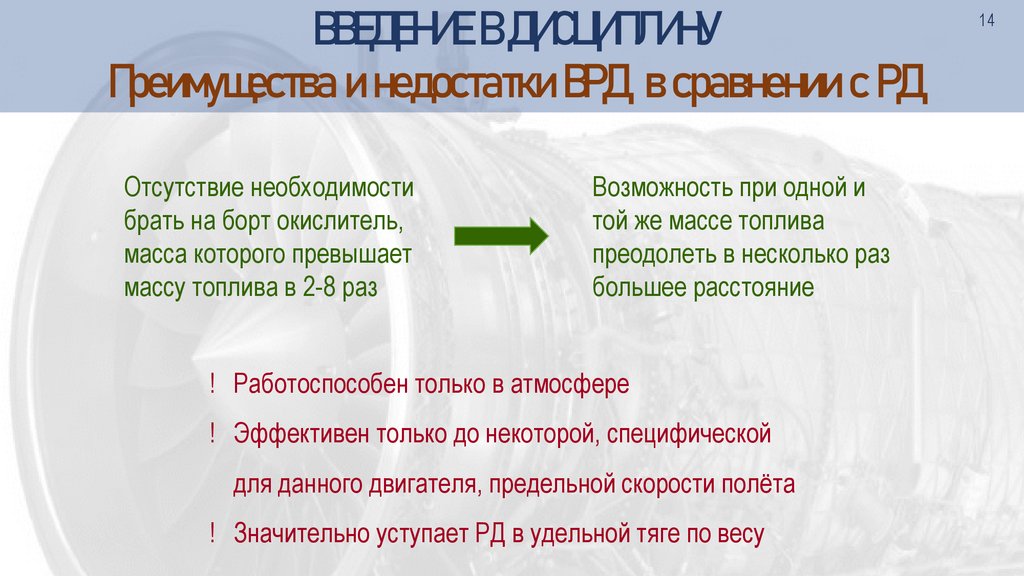

Удельные параметрыВРД
9
Удельные параметры воздушнореактивного двигателя
тяговые или мощностные параметры:
удельная тяга (или мощность),
лобовая тяга, коэффициент тяги
параметры, определяющие

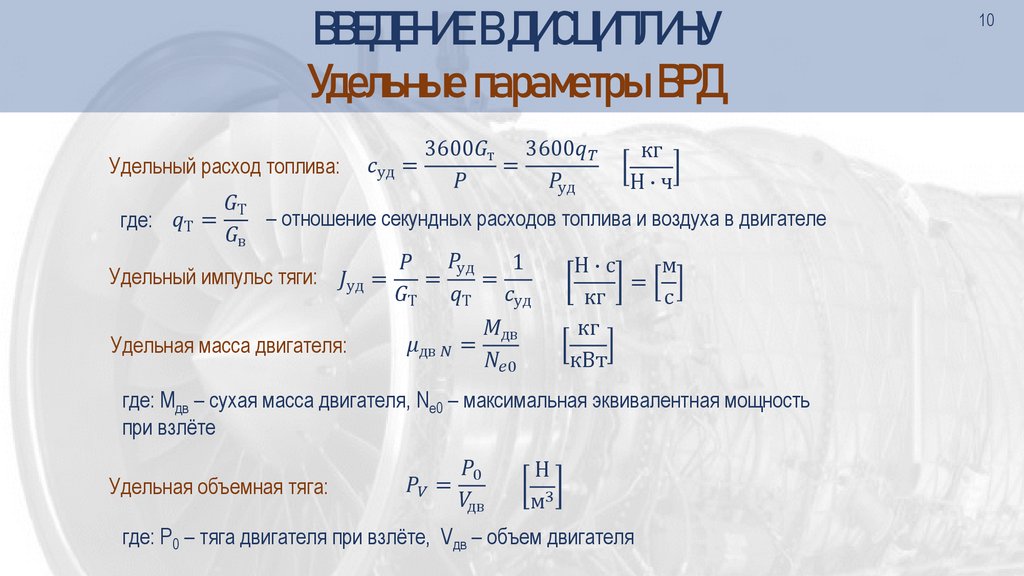

относительную затрату топлива:
удельный расход топлива,
удельный импульс тяги
