Повышение эффективности сжигания тугнуйского угля в котле КЕ-25-14С в г. Улан-Удэ

1.

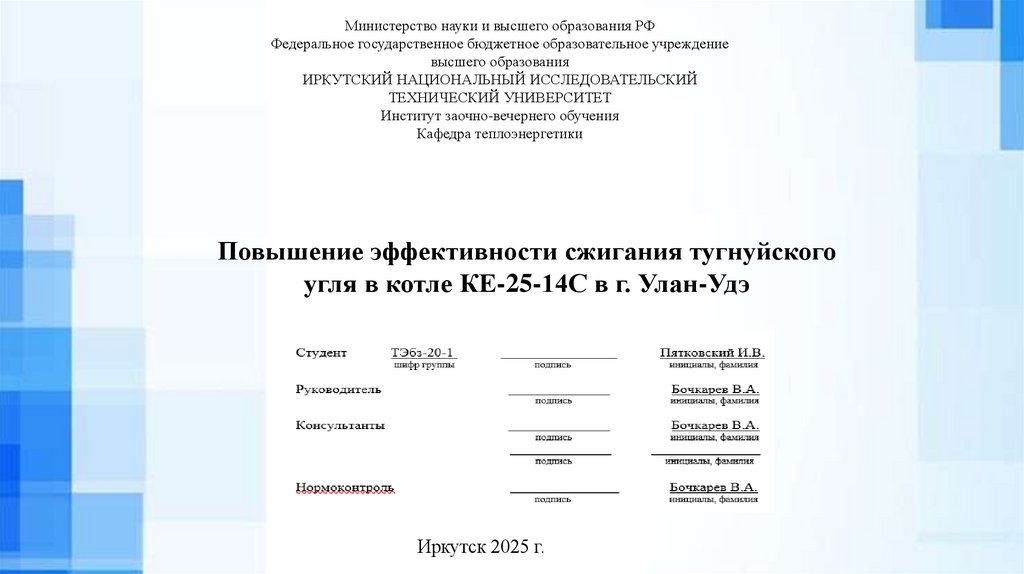

Министерство науки и высшего образования РФ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт заочно-вечернего обучения
Кафедра теплоэнергетики
Повышение эффективности сжигания тугнуйского
угля в котле КЕ-25-14С в г. Улан-Удэ
Иркутск 2025 г.

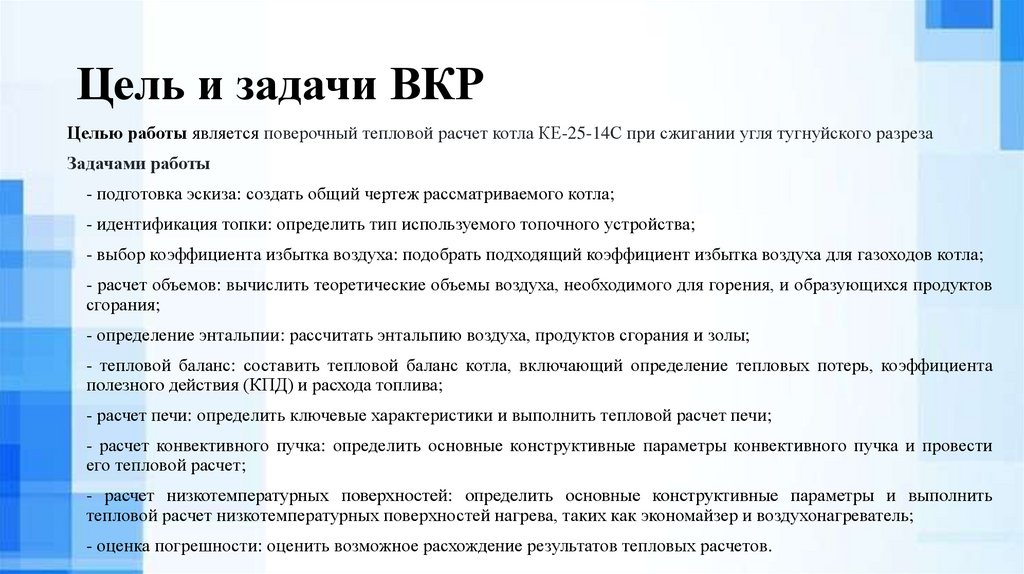

2. Цель и задачи ВКР

Целью работы является поверочный тепловой расчет котла КЕ-25-14С при сжигании угля тугнуйского разреза
Задачами работы
- подготовка эскиза: создать общий чертеж рассматриваемого котла;
- идентификация топки: определить тип используемого топочного устройства;
- выбор коэффициента избытка воздуха: подобрать подходящий коэффициент избытка воздуха для газоходов котла;
- расчет объемов: вычислить теоретические объемы воздуха, необходимого для горения, и образующихся продуктов
сгорания;
- определение энтальпии: рассчитать энтальпию воздуха, продуктов сгорания и золы;
- тепловой баланс: составить тепловой баланс котла, включающий определение тепловых потерь, коэффициента
полезного действия (КПД) и расхода топлива;
- расчет печи: определить ключевые характеристики и выполнить тепловой расчет печи;
- расчет конвективного пучка: определить основные конструктивные параметры конвективного пучка и провести
его тепловой расчет;
- расчет низкотемпературных поверхностей: определить основные конструктивные параметры и выполнить
тепловой расчет низкотемпературных поверхностей нагрева, таких как экономайзер и воздухонагреватель;
- оценка погрешности: оценить возможное расхождение результатов тепловых расчетов.

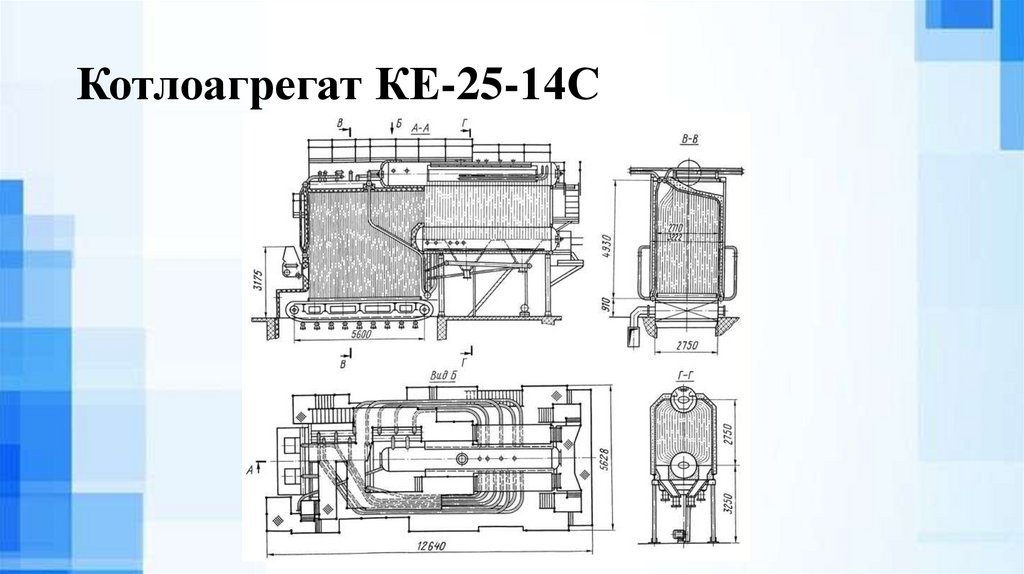

3. Котлоагрегат КЕ-25-14С

4. Тепловой расчет

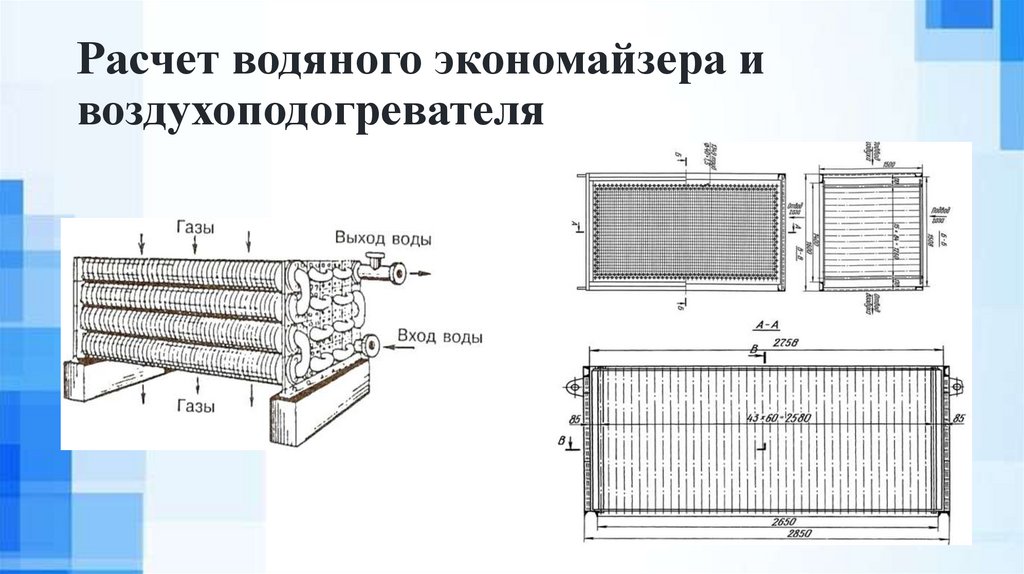

5. Расчет водяного экономайзера и воздухоподогревателя

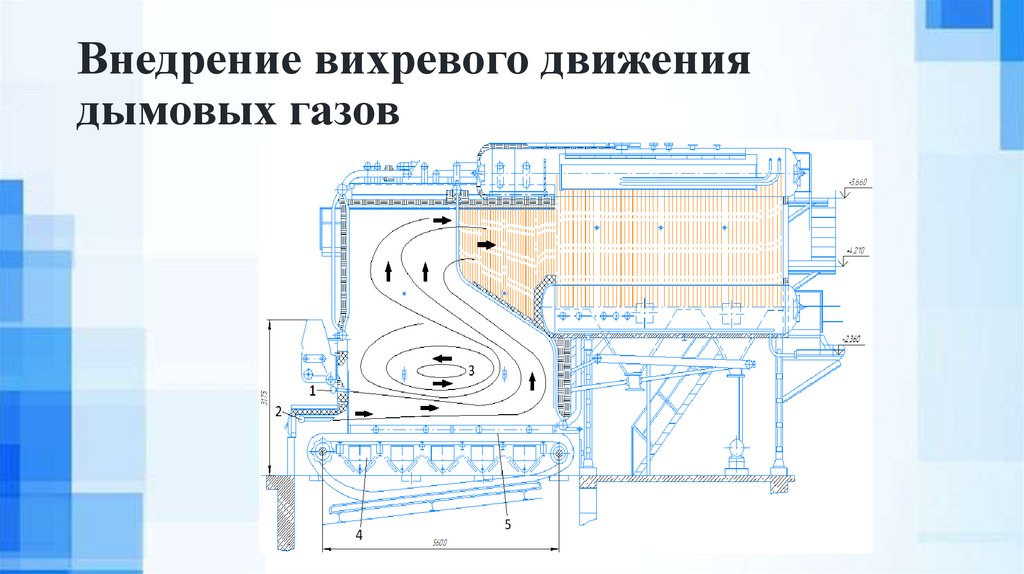

6. Внедрение вихревого движения дымовых газов

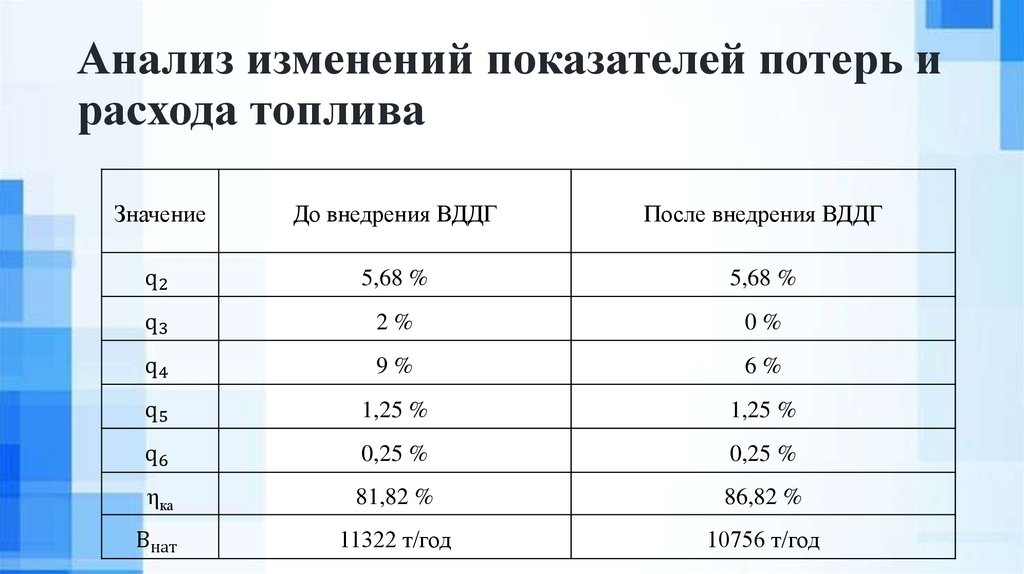

7. Анализ изменений показателей потерь и расхода топлива

Значение
До внедрения ВДДГ
После внедрения ВДДГ
q2
5,68 %
5,68 %
q3
2%
0%
q4
9%
6%
q5
1,25 %
1,25 %
q6
0,25 %
0,25 %
ηка
81,82 %
86,82 %
Внат
11322 т/год
10756 т/год

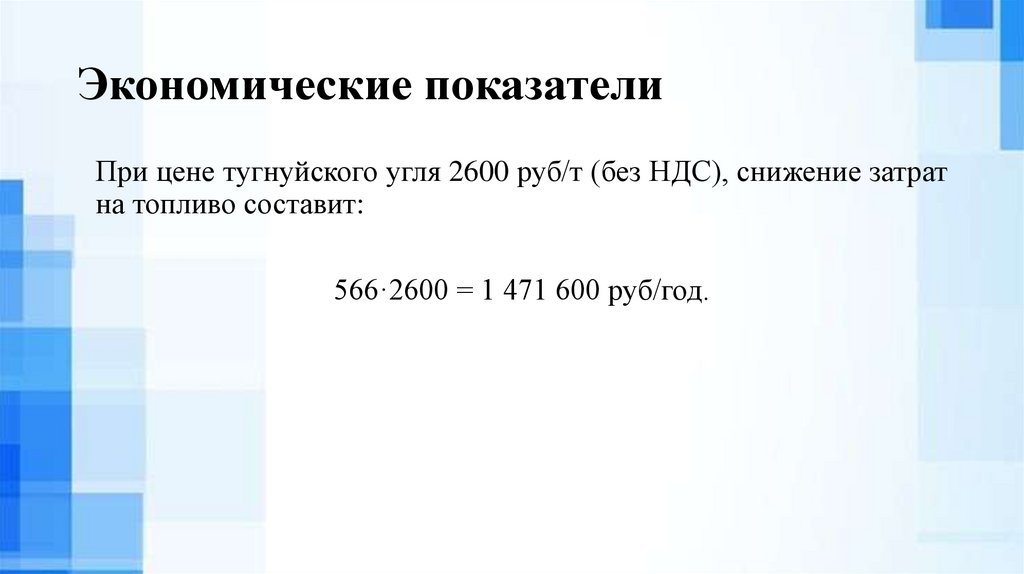

8. Экономические показатели

При цене тугнуйского угля 2600 руб/т (без НДС), снижение затрат
на топливо составит:
566·2600 = 1 471 600 руб/год.

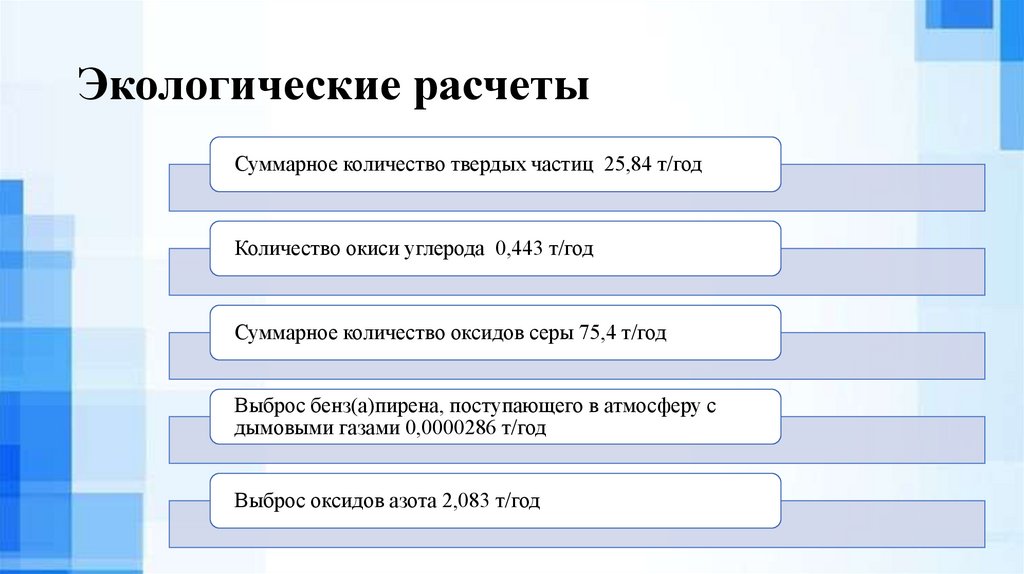

9. Экологические расчеты

Суммарное количество твердых частиц 25,84 т/год
Количество окиси углерода 0,443 т/год
Суммарное количество оксидов серы 75,4 т/год
Выброс бенз(а)пирена, поступающего в атмосферу с
дымовыми газами 0,0000286 т/год
Выброс оксидов азота 2,083 т/год

10. Спасибо за внимание!
